MANUAL D'USUARI HTR7720DNGW HAIER

Manual d'ús Frigorífic-congelador HTW7720DNGB HFW7720EWMP HTW7720DNGW HFW7720ENMB CAGràcies

Gràcies Gràcies per comprar un producte Haier. Llegiu atentament aquestes instruccions abans de fer servir aquest electrodomèstic. Aquestes instruccions contenen informació important que us ajudarà a treure el màxim profit de l'electrodomèstic i a garantir una instal·lació, un ús i un manteniment segurs i adequats. Guardeu aquest manual en un lloc accessible per poder-lo consultar sempre que vulgueu i garantir un ús segur i adequat de l'electrodomèstic. Si veneu l'electrodomèstic, el doneu o el deixeu al lloc on està instal·lat quan canvieu de casa, assegureu-vos també de lliurar aquest manual perquè el nou propietari es pugui familiaritzar amb l'electrodomèstic i les advertències de seguretat.

Advertència: informació de seguretat important

Informació general i consells

Informació mediambiental

Eliminació Ajudeu a protegir el medi ambient i la salut humana. Dipositeu els embalatges als contenidors corresponents per reciclar-los. Ajudeu a reciclar els residus d'aparells elèctrics i electrònics. No llenceu els electrodomèstics marcats amb aquest símbol a la brossa domèstica. Porteu el producte al punt verd o poseu-vos en contacte amb l'oficina municipal.

ADVERTÈNCIA! Perill de lesions o asfíxia. Els refrigerants i els gasos han de ser eliminats per professionals. Assegureu-vos que els tubs del circuit de refrigerant no estiguin danyats abans de ser eliminats adequadament. Desconnecteu l'aparell de la xarxa elèctrica. Talleu el cable d'alimentació i porteu-lo a un punt de recollida. Traieu les safates i els calaixos, així com el tancament i les juntes de la porta, per evitar que els nens i els animals de companyia puguin quedar tancats a l'interior de l'electrodomèstic.Índex

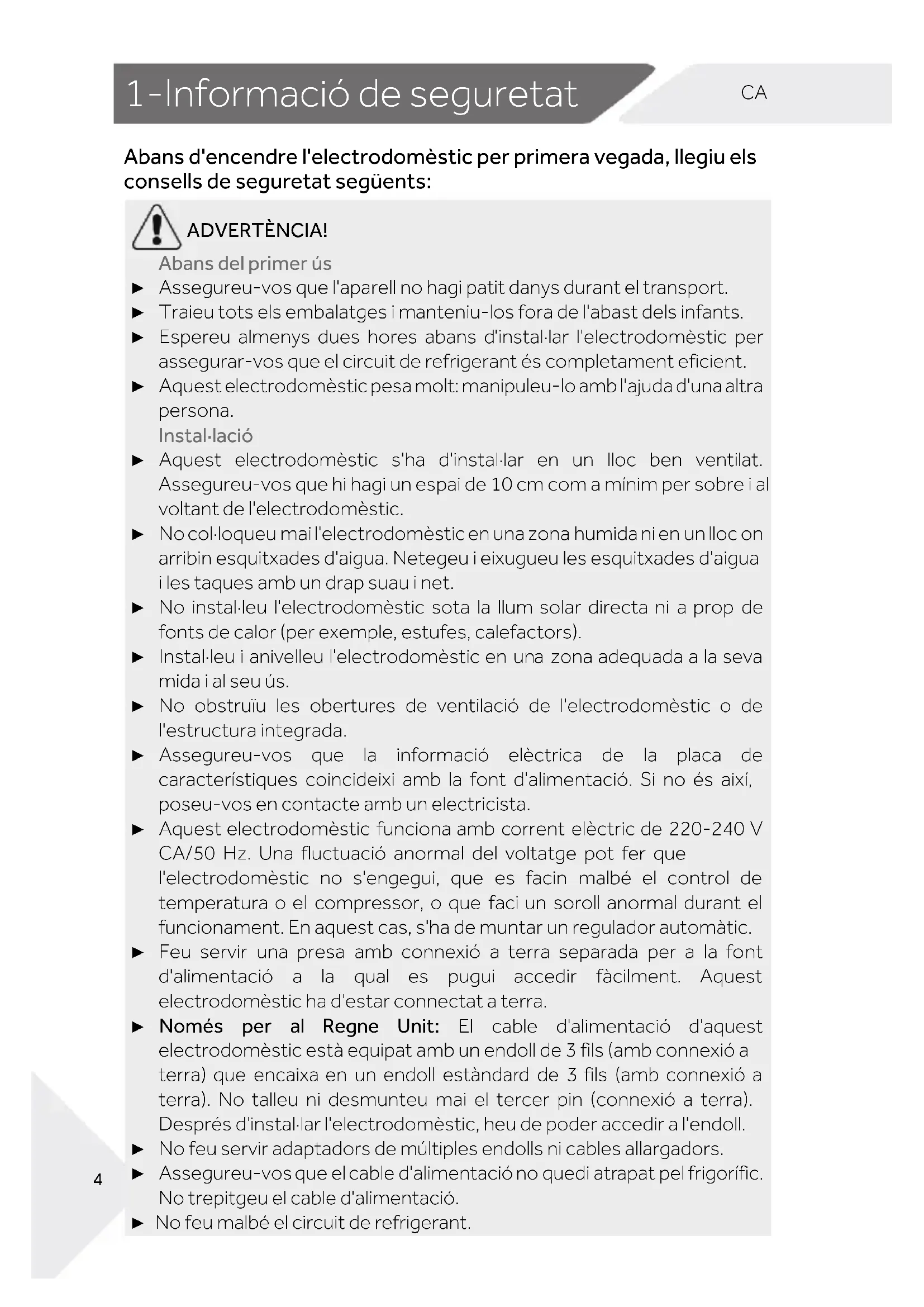

1-Informació de seguretat Abans d'encendre l'electrodomèstic per primera vegada, llegiu els consells de seguretat següents: ADVERTÈNCIA! Abans del primer ús ► Assegureu-vos que l'aparell no hagi patit danys durant el transport. ► Traieu tots els embalatges i manteniu-los fora de l'abast dels infants. ► Espereu almenys dues hores abans d'instal·lar l'electrodomèstic per assegurar-vos que el circuit de refrigerant és completament eficient. ► Aquest electrodomèstic pesa molt: manipuleu-lo amb l'ajuda d'una altra persona. Instal·lació ► Aquest electrodomèstic s'ha d'instal·lar en un lloc ben ventilat. Assegureu-vos que hi hagi un espai de 10 cm com a mínim per sobre i al voltant de l'electrodomèstic. ► No col·loqueu mai l'electrodomèstic en una zona humida ni en un lloc on arribin esquitxades d'aigua. Netegeu i eixugueu les esquitxades d'aigua i les taques amb un drap suau i net. ► No instal·leu l'electrodomèstic sota la llum solar directa ni a prop de fonts de calor (per exemple, estufes, calefactors). ► Instal·leu i anivelleu l'electrodomèstic en una zona adequada a la seva mida i al seu ús. ► No obstruïu les obertures de ventilació de l'electrodomèstic o de l'estructura integrada. ► Assegureu-vos que la informació elèctrica de la placa de característiques coincideixi amb la font d'alimentació. Si no és així, poseu-vos en contacte amb un electricista. ► Aquest electrodomèstic funciona amb corrent elèctric de 220-240 V CA/50 Hz. Una fluctuació anormal del voltatge pot fer que l'electrodomèstic no s'engegui, que es facin malbé el control de temperatura o el compressor, o que faci un soroll anormal durant el funcionament. En aquest cas, s'ha de muntar un regulador automàtic. ► Feu servir una presa amb connexió a terra separada per a la font d'alimentació a la qual es pugui accedir fàcilment. Aquest electrodomèstic ha d'estar connectat a terra. ► Només per al Regne Unit: El cable d'alimentació d'aquest electrodomèstic està equipat amb un endoll de 3 fils (amb connexió a terra) que encaixa en un endoll estàndard de 3 fils (amb connexió a terra). No talleu ni desmunteu mai el tercer pin (connexió a terra). Després d'instal·lar l'electrodomèstic, heu de poder accedir a l'endoll. ► No feu servir adaptadors de múltiples endolls ni cables allargadors. ► Assegureu-vos que el cable d'alimentació no quedi atrapat pel frigorífic. No trepitgeu el cable d'alimentació. ► No feu malbé el circuit de refrigerant.1-Informació de seguretat

ADVERTÈNCIA! Ús diari ► Aquest aparell el poden fer servir nens de 8 anys o més i persones amb capacitats físiques, sensorials o mentals reduïdes o amb manca d'experiència i coneixements si han rebut supervisió o instruccions sobre l'ús de l'aparell de manera segura i entenen els perills que implica. ► Mantingueu allunyats els infants menors de 3 anys de l'electrodomèstic, llevat que tinguin supervisió constant. ► Els infants no han de jugar amb l'electrodomèstic. ► Si es filtra gas refrigerant o altres gasos inflamables a prop de l'electrodomèstic, tanqueu la vàlvula del gas filtrat, obriu les portes i les finestres i no desendolleu el cable d'alimentació del frigorífic ni de cap altre electrodomèstic. ► Tingueu en compte que l'electrodomèstic està configurat per funcionar a una temperatura ambient específica entre 10 i 43 °C. És possible que l'electrodomèstic no funcioni correctament si es deixa durant un període prolongat a una temperatura superior o inferior a l'interval indicat. ► No poseu articles inestables (objectes pesants, recipients plens d'aigua) a sobre del frigorífic per evitar danys personals per caigudes o descàrregues elèctriques causades pel contacte amb l'aigua. ► No estireu els prestatges de la porta. La porta es podria desviar, el prestatge d'ampolles es podria desprendre o l'electrodomèstic es podria tombar. ► Obriu i tanqueu les portes fent servir només els tiradors. L'espai que hi ha entre les portes i entre les portes i el cos de l'aparell és molt estret. No introduïu les mans en aquestes zones per evitar pessigar-vos els dits. Obriu i tanqueu les portes del frigorífic només quan no hi hagi infants a prop del seu rang de moviment. ► No emmagatzemeu ni feu servir materials inflamables, explosius o corrosius dins de l'electrodomèstic ni al seu voltant. ► No emmagatzemeu medicaments, ni agents químics o biològics dins de l'electrodomèstic. Aquest aparell és un electrodomèstic. No us recomanem que hi emmagatzemeu materials que hagin d'estar a una temperatura controlada. ► No guardeu mai al congelador líquids en ampolles o llaunes (excepte licors amb una alta graduació), especialment begudes amb gas, ja que poden esclatar en congelar-se. ► Comproveu l'estat dels aliments si s'ha donat el cas que s'han escalfat al congelador.1-Informació de seguretat

ADVERTÈNCIA! Ús diari ► No configureu una temperatura innecessàriament baixa al compartiment frigorífic. Es poden assolir temperatures sota zero si els valors de configuració són alts. Atenció: Les ampolles poden esclatar. ► No toqueu els productes congelats amb les mans molles (poseu-vos guants). No mengeu els gelats immediatament després de treure'ls del congelador. Hi ha el risc de congelació o de formació de butllofes a causa de la temperatura. PRIMERS AUXILIS: poseu la zona afectada immediatament sota aigua freda corrent. No arranqueu la pell! ► No toqueu la superfície interior del compartiment d'emmagatzematge del congelador quan estigui en funcionament, sobretot amb les mans mullades, ja que les mans es poden congelar en entrar en contacte amb la superfície. ► Desendolleu l'electrodomèstic en cas de fallada de corrent o abans de netejar-lo. Espereu almenys 5 minuts abans de tornar a engegar l'electrodomèstic, ja que, si s'engega sovint, es pot fer malbé el compressor. ► No feu servir aparells elèctrics dins dels compartiments d'emmagatzematge d'aliments de l'electrodomèstic, llevat que siguin del tipus recomanat pel fabricant. Manteniment / neteja ► Assegureu-vos que els infants estiguin supervisats si en fan la neteja i el manteniment. ► Desconnecteu l'electrodomèstic de la xarxa elèctrica abans de fer-hi qualsevol manteniment rutinari. Espereu almenys 5 minuts abans de tornar a engegar l'electrodomèstic, ja que, si s'engega sovint, es pot fer malbé el compressor. ► Quan desendolleu l'electrodomèstic, estireu l'endoll i no el cable. ► No rasqueu el gebre ni el gel amb objectes punxeguts. Per evitar danys a les peces de plàstic, no feu servir esprais ni fonts de calor, com ara estufes elèctriques, assecadors de cabells, netejadors de vapor o altres fonts de calor. ► Llevat dels recomanats pel fabricant, no feu servir aparells mecànics ni altres mitjans per accelerar el procés de descongelació. ► Per evitar qualsevol perill, si el cable d'alimentació està malmès, l'ha de substituir el fabricant, el seu responsable de servei o persones amb una qualificació similar. ► No proveu d'arreglar, desmuntar o modificar l'electrodomèstic pel vostre compte. En cas de reparació, poseu-vos en contacte amb el nostre servei d'atenció al client.1-Informació de seguretat

ADVERTÈNCIA! Manteniment / neteja ► Traieu la pols de la part posterior de la unitat com a mínim un cop l'any per evitar riscos d'incendi i l'augment del consum d'energia. ► No ruixeu ni renteu amb un raig d'aigua l'aparell durant la neteja. ► No feu servir ruixadors d'aigua ni vapor per netejar l'electrodomèstic. ► No netegeu els prestatges de vidre freds amb aigua calenta. Un canvi sobtat de temperatura pot fer que el vidre es trenqui. Informació sobre el gas refrigerant ADVERTÈNCIA! L'electrodomèstic conté el refrigerant inflamable ISOBUTÀ (R600a). Assegureu-vos que el circuit de refrigerant no pateixi danys durant el transport o la instal·lació. Una fuita de refrigerant pot causar lesions oculars o provocar un incendi. Si s'ha produït un dany, mantingueu-vos allunyats de fonts de flames obertes, ventileu bé l'habitació i no connecteu ni desconnecteu els cables d'alimentació de l'electrodomèstic ni de cap altre electrodomèstic. Informeu-ne el servei d'atenció al client. En els ulls entren en contacte amb el refrigerant, esbandiu-los immediatament amb aigua corrent i consulteu immediatament un oftalmòleg.

PRECAUCIÓ! Quan tanqueu la porta, el perfil vertical de la porta de l'esquerra ha d'estar doblegat cap a l'interior (1).

Si intenteu tancar la porta de l'esquerra i el perfil vertical de la porta no està doblegat (2), primer l'heu de doblegar, ja que si no ho feu el perfil de la porta podria tocar l'eix de fixació o la porta dreta. I, per tant, es podria fer malbé el perfil de la porta o haver-hi una fuita. A dins del perfil vertical de la porta hi ha un cable calefactor. La temperatura de la superfície augmenta una mica, cosa normal i que no afecta el funcionament del frigorífic.2-Ús previst

Aquest electrodomèstic està pensat per refredar i congelar aliments. Ha estat dissenyat exclusivament per a ús domèstic, d'interior en ambients secs. No està pensat per a ús comercial o industrial. No es poden fer canvis o modificacions a l'aparell. L'ús no previst pot causar perills i la pèrdua del dret de la garantia.

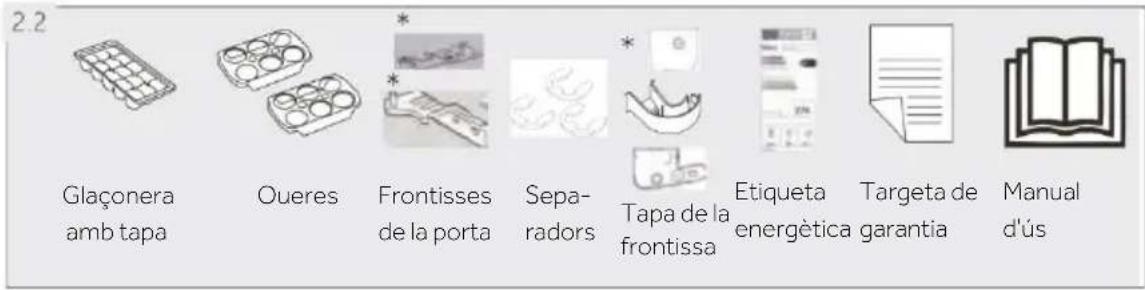

Comproveu els accessoris i la documentació d'acord amb aquesta llista (Fig.: 2.2):

• HTW7720DNGB/HTW7720DNGW Glaçonera amb tapa Oueres Sepa- radors Frontisses de la porta Etiqueta energètica Targeta de garantia Manual d'ús Tapa de la frontissa3-Descripció del producte

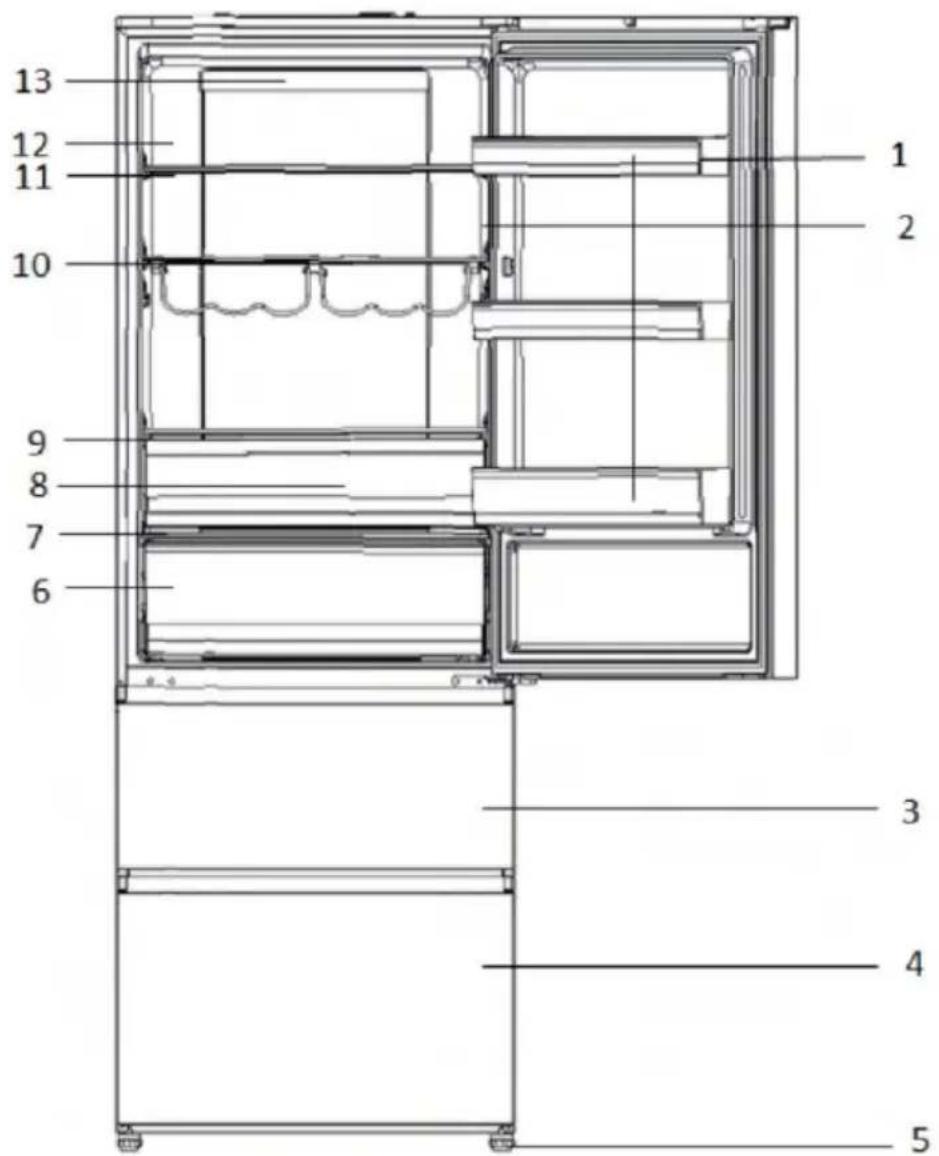

3-Descripció del producte Avís: Diferències Algunes de les il·lustracions d'aquest manual poden ser diferents del vostre model por canvis tècnics i per les diferències entre models. Imatge de l'aparell (Fig. 3) model: HFW7720EWMP /HFW7720ENMB

Prestatge de la porta

Calaix superior d'emmagatzematge del congelador

Calaix inferior d'emmagatzematge del congelador

Placa de característiques

Dipòsit d'aigua (HFW7720EWMP)

Dispensador d'aigua (HFW7720EWMP)3-Descripció del producte

Prestatge de la porta

Calaix superior d'emmagatzematge del congelador

Calaix inferior d'emmagatzematge del congelador

Placa de característiques

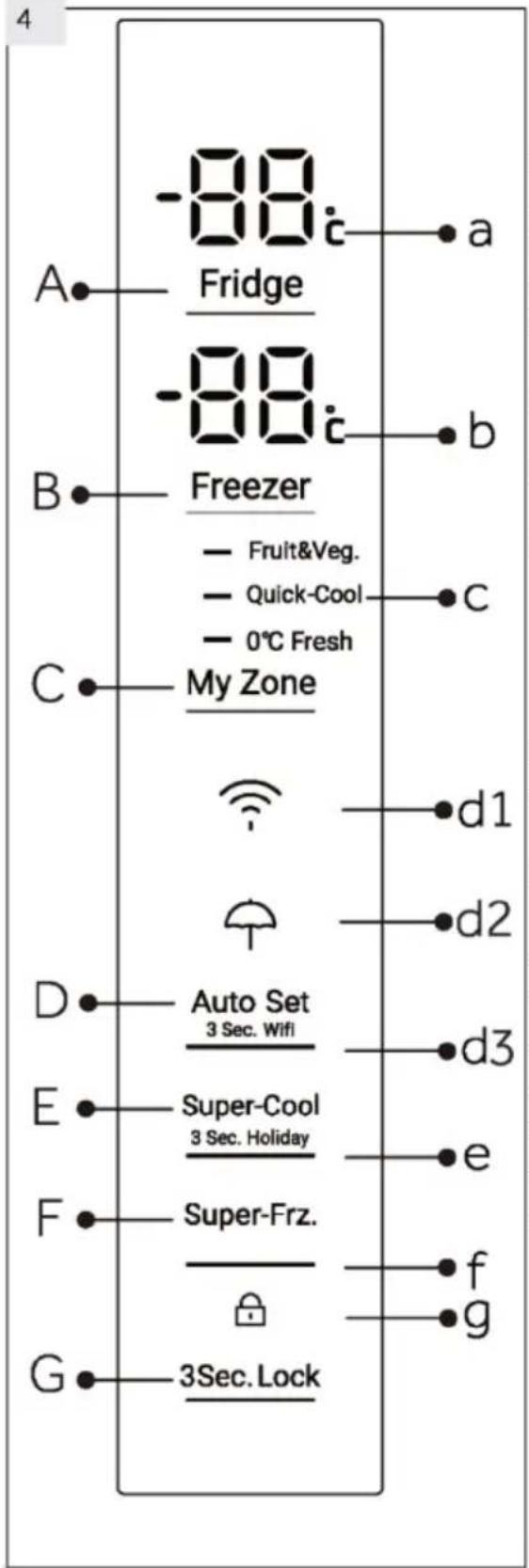

Botons: A Ajust de la temperatura del frigorífic B Ajust de la temperatura del congelador C Ajustos de My Zone D Activació/desactivació del funció d'ajust automàtic i la funció wifi E Activació/desactivació de la funció Super Cool i funció Holiday F Activació/desactivació de la funció Super Freeze G Bloqueig/desbloqueig del panell Indicadors: a Temperatura del compartiment frigorífic b Temperatura del compartiment congelador c Funció My Zone d1 Funció wifi d2 Funció Holiday d3 Funció Auto Set e Funció Super Cool f Funció Super Freeze g Bloqueig del panell5-Ús

5.1 Abans del primer ús

► Traieu tots els materials d'embalatge, manteniu-los fora de l'abast dels infants i elimineu-los de manera respectuosa amb el medi ambient. ► Abans de posar els aliments a l'electrodomèstic, netegeu-ne l'interior i l'exterior amb aigua i un detergent suau. ► Després d'anivellar i netejar l'aparell, espereu com a mínim 2 hores abans de connectar-lo a la xarxa elèctrica. Vegeu l'apartat INSTAL·LACIÓ. ► Refredeu prèviament els compartiments amb valors alts abans de carregar-los amb aliments. La funció Super Freeze ajuda a refredar ràpidament el compartiment del congelador. ► La temperatura del refrigerador i la del congelador s'ajusten automàticament a 5 °C i -18 °C, respectivament. Aquests són els paràmetres recomanats. Si voleu, podeu canviar aquestes temperatures manualment. Consulteu la FUNCIÓ D'AJUST MANUAL.

Els botons del panell de control són botons de contacte que responen quan es toquen lleugerament amb el dit.

5.3 Encendre/apagar l'electrodomèstic

L'electrodomèstic comença a funcionar tan bon punt es connecta a la font d'alimentació. Quan l'electrodomèstic s'encén per primera vegada, es mostren les temperatures reals del frigorífic i del congelador ("a" i "b"). La pantalla farà pampallugues. Si les portes estan tancades, s'apagarà al cap de 30 segons. Pot ser que el bloqueig del panell estigui activat. Avís: Preconfiguració ► L'aparell està preconfigurat a la temperatura recomanada de 5 °C (frigorífic) i -18 °C (congelador). En condicions ambientals normals, no cal ajustar la temperatura. ► La funció predefinida per al calaix My Zone és Fruit&Veg. ► Quan s'encén l'aparell després d'haver-lo desconnectat de la font d'alimentació, poden passar fins a 12 hores fins que s'arriba a les temperatures correctes. Buideu l'aparell abans d'apagar-lo. Per apagar l'aparell, desendolleu el cable d'alimentació de la presa de corrent.

La pantalla s'apaga de manera automàtica 30 segons després d'haver tocat un botó. La pantalla es bloqueja automàticament. S'encén automàticament en tocar qualsevol botó o obrir la porta o un calaix.5-Ús

Avís: Bloqueig del panell El panell de control es bloqueja de manera automàtica si no es toca cap botó durant 30 segons. Per fer qualsevol ajust, el panell de control ha d'estar desbloquejat. ► Toqueu el botó "G" durant 3 segons per bloquejar tots els elements del panell i evitar que s'activin (Fig. 5.5). Ara es mostra l'indicador "d" corresponent. ► Per desbloquejar-lo, torneu a tocar el botó.

5.6 Alarma de porta oberta

Quan una de les portes del frigorífic s'obre durant més de 3 minuts, sona l'alarma d'obertura de la porta. L'alarma es pot silenciar tancant la porta. Si la porta es deixa oberta durant més de 7 minuts, el llum de l'interior de l'aparell i la del panell de control s'apaguen automàticament.

5.7 Selecció del mode de funcionament

Potser heu de seleccionar una de les dues maneres següents de configurar l'aparell:

5.7.1 Funció Auto Set

Si no teniu cap requisit especial, us recomanem que feu servir la funció d'ajust automàtic (Auto Set). Amb aquesta funció, l'aparell pot ajustar automàticament la temperatura segons la temperatura ambient i els canvis de temperatura a l'aparell mateix. Aquesta funció és totalment automàtica.

1. Desbloquegeu el panell tocant el botó "G" si

està bloquejat (Fig. 5.5)

2. Toqueu el botó "D" (Fig. 5.7.1-1)

3. L'indicador "d3" s'encén i la funció s'activa

(Fig. 5.7.1-2) Aquesta funció es pot tornar a desactivar repetint els passos anteriors o seleccionant una altra funció.

5.7.2 Funció d'ajust manual

Si voleu ajustar manualment la temperatura de l'aparell per guardar un aliment en particular, podeu ajustar la temperatura mitjançant un botó d'ajust de temperatura: Avís: Conflicte amb altres funcions La temperatura no es pot ajustar si hi ha alguna altra funció (Super Cool, Super Freeze, Holiday o Auto Set) activada o la pantalla bloquejada. L'indicador corresponent s'encén de manera intermitent acompanyat d'un so.5-Ús

1. Desbloquegeu el panell tocant el botó "G" si està

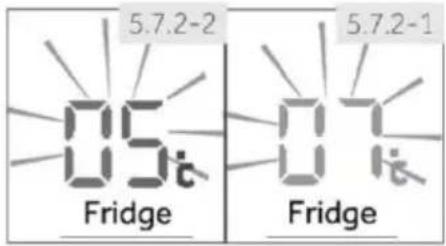

3. Toqueu seqüencialment el botó "A" (Fridge) fins

un senyal. La temperatura disminueix en seqüències d'1 °C des d'un mínim d'1 °C fins a un màxim de 9 °C. La temperatura òptima al frigorífic és de 5 °C. Les temperatures més fredes impliquen un consum d'energia innecessari.

4. Toqueu qualsevol botó excepte "A" (Fridge) per

confirmar, o l'ajust es confirmarà automàticament al cap de 5 segons. La temperatura mostrada deixa de parpellejar.

1. Desbloquegeu el panell tocant el botó "G" si està

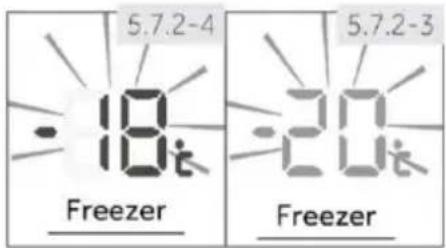

3. Toqueu seqüencialment el botó "B" (Freezer) fins

que el valor de temperatura desitjat parpellegi (Fig. 5.7.2-4). Cada vegada que toqueu un botó sona un senyal. La temperatura augmenta en seqüències d'1 °C des de -14 °C fins a -24 °C. La temperatura òptima al congelador és de -18 °C. Les temperatures més fredes impliquen un consum d'energia innecessari.

4. Toqueu qualsevol botó excepte "B" (Freezer) per

confirmar, o l'ajust es confirmarà automàticament al cap de 5 segons. La temperatura mostrada deixa de parpellejar.

Avís: Factors que incideixen en les temperatures Els factors següents afecten les temperatures internes del frigorífic: ► Temperatura ambient ► Freqüència d'obertura de la porta ► Quantitat d'aliments emmagatzemats ► Instal·lació de l'aparell5-Ús

5.8 Funció Super Cool

Activeu la funció Super Cool si voleu emmagatzemar més quantitat d'aliments (per exemple, després d'una compra). La funció Super Cool accelera el refredament dels aliments frescos i evita que els productes ja emmagatzemats perdin fred. Quan s'inicia la funció, la temperatura és gairebé de +1 °C.

1. Desbloquegeu el tauler tocant el botó "G" si

està bloquejat (Fig. 5.5).

2. Toqueu el botó "E" (Super Cool) (Fig. 5.8.-1).

3. L'indicador "e" s'encén i la funció s'activa

(Fig. 5.8.-2). Aquesta funció es pot tornar a desactivar repetint els passos anteriors o seleccionant una altra funció.

Avís: Apagada automàtica Aquesta funció es desactiva automàticament quan hagi durat més de 4 hores.

5.9 Funció Super Freeze

Els aliments frescos s'han de congelar del tot al més ràpidament possible. D'aquesta manera, es conserven els seus millors valors nutricionals, l'aspecte i el gust. La funció Super Freeze accelera la congelació dels aliments frescos i evita que els productes ja emmagatzemats perdin fred. Si necessiteu congelar una gran quantitat d'aliments alhora, es recomana activar la funció Super Freeze 24 hores abans de fer servir el compartiment de congelació. Quan s'inicia la funció, la temperatura és inferior a -24 °C.

1. Desbloquegeu el tauler tocant el botó "G" si està

3. L'indicador "f" s'encén i la funció s'activa

(Fig. 5.9.-2). Aquesta funció es pot tornar a desactivar repetint els passos anteriors o seleccionant una altra funció.

Avís: Apagada automàtica La funció Super Freeze es desactiva automàticament al cap de 50 hores. L'aparell funciona llavors a la temperatura configurada prèviament.5-Ús

Aquesta funció fixa la temperatura del frigorífic permanentment a 17 °C. Això permet mantenir tancada la porta del frigorífic buit sense que es generin males olors ni floridura durant una absència prolongada (per exemple, durant les vacances). El compartiment del congelador no es veu afectat per aquest ajust.

1. Desbloquegeu el panell tocant el botó "G" si està

bloquejat (Fig. 5.5).

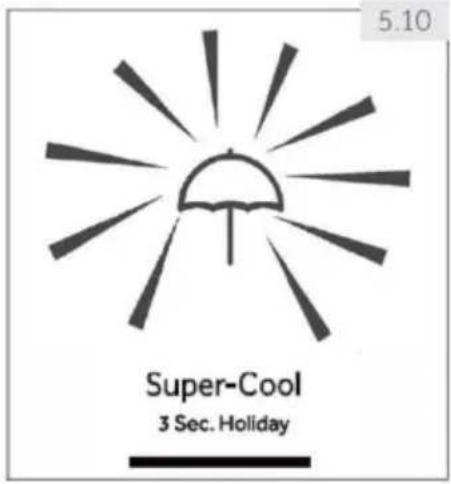

2. Toqueu el botó "E" (Super Cool) durant 3 segons

(Fig. 5.10). L'indicador "d2"s'encén i la funció s'activa. Aquesta funció es pot tornar a desactivar repetint els passos anteriors o seleccionant una altra funció.

ADVERTÈNCIA! La configuració de les icones "Fruit&Veg, Quick cool, 0°C Fresh" a My Zone es desactiva i no es pot ajustar la temperatura de My Zone. El compartiment del frigorífic i My Zone es mostraran amb la configuració anterior quan sortiu de la funció Holiday.

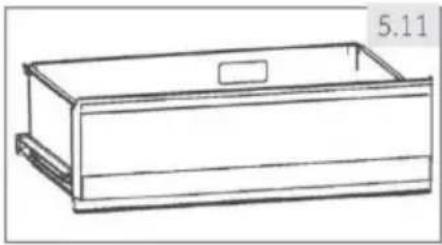

El compartiment del frigorífic està equipat amb un calaix My Zone (Fig. 5.11). Les funcions següents estan disponibles:

5.11.1 Funció Fruit & Veg.

Aquesta funció és adequada per emmagatzemar fruita i verdura fresca. Avís: Funció Fruit & Veg. Les fruites sensibles al fred com la pinya, l'alvocat, el plàtan, l'aranja i les verdures com la patata, l'albergínia, la mongeta, el cogombre, el carbassó, el tomàquet i el formatge no s'han de guardar al calaix My Zone.

5.11.2 Funció 0°C Fresh

Aquesta funció ajusta la temperatura del calaix MyZone a 0 °C. Adequat per emmagatzemar-hi aliments frescos com ara carn o peix. La majoria dels aliments es mantenen frescos a 0 °C, però sense congelar. Avís: Funció 0°C Fresh ► A causa dels diferents continguts d'aigua de la carn, algunes carns amb més humitat es congelen a temperatures inferiors a 0 °C. Per tant, la carn "acabada de tallar" s'ha de guardar al calaix My Zone, a una temperatura inferior a 0 °C.5-Ús

5.11.3 Q-Cool (Refredament ràpid)

Aquesta funció permet emmagatzemar productes com ara formatge, pasta fresca i productes lactis. La temperatura del compartiment My Zone està fixada a +2 °C. Avís: Calaix My Zone ► Una de les tres funcions del compartiment My Zone ha d'estar sempre activada. ► Per reduir la temperatura del compartiment frigorífic, feu servir la funció Q- Cool. Per augmentar-la, feu servir la funció Fruit & Veg.

5.11.4 Selecció de la funció per al calaix

1. Desbloquegeu el panell tocant el botó "G" si està

bloquejat (Fig. 5.5)

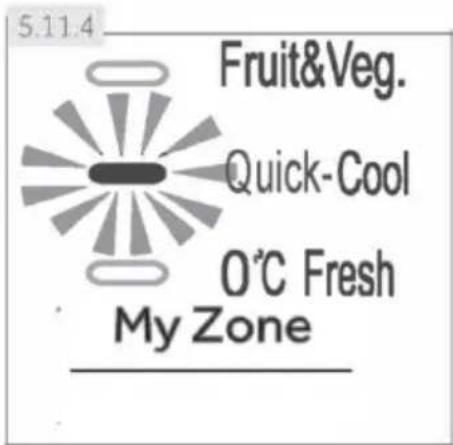

2. Toqueu seqüencialment "C" (My Zone) fins que

la funció desitjada "c" parpellegi (Fig. 5.11.4).

3. Després d'uns quants segons, l'indicador "C" es

queda encès i l'ajust queda confirmat.

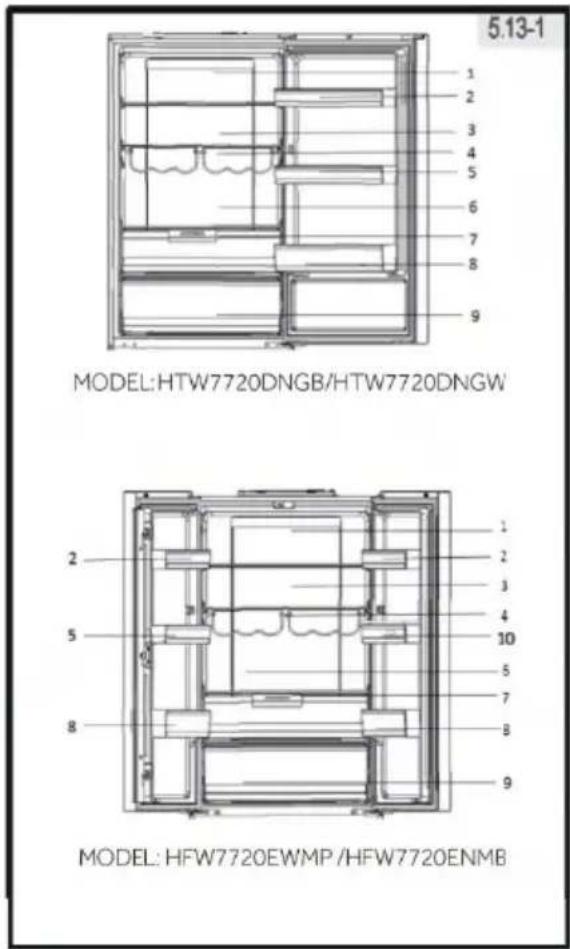

5.13.1 Emmagatzematge d'aliments al compartiment frigorífic

Mantingueu la temperatura del frigorífic per sota dels 5 °C. ► Refredeu els aliments calents a temperatura ambient abans d'introduir-los a l'electrodomèstic. ► Renteu i eixugueu bé els aliments abans de d'introduir-los al frigorífic. ► Assegureu-vos que els aliments que s'han d'emmagatzemar estiguin segellats correctament per evitar alteracions d'olors o gust. ► No emmagatzemeu quantitats excessives d'aliments. Deixeu un espai entre els aliments per permetre que l'aire fred circuli al seu voltant, perquè es refredin millor i d'una manera més homogènia. ► Poseu els aliments que es consumeixen diàriament a la part frontal del prestatge. ► Deixeu un espai entre els aliments i les parets internes per permetre la circulació de l'aire. No emmagatzemeu aliments en contacte amb la paret posterior: els aliments es podrien congelar. Eviteu el contacte directe dels aliments (especialment el menjar greixós o els aliments àcids) amb el revestiment interior, ja que el greix o l'àcid poden erosionar-lo. Netegeu la brutícia greixosa/àcida sempre que en trobeu. ► Els aliments congelats es poden descongelar suaument al compartiment frigorífic. Això estalvia energia.5-Ús

► La presència d'olors desagradables dins el frigorífic indica que s'ha vessat alguna cosa i que cal netejar-ho. Vegeu l'apartat NETEJA I MANTENIMENT. ► Poseu els diferents aliments en diferents llocs segons les seves propietats (Fig. 5.13-1). 1 Aliments envinagrats, aliments enllaunats, etc. 2 Mantega, formatge, ous, espècies, etc. 3 Aperitius, etc. 4 Vi, xampany, etc. 5 Ous, menjar enllaunat, espècies, etc. 6 Pasta, llet, tofu, productes lactis, etc. 7 Humidity Zone: enciam, fruita i verdura 8 Begudes i aliments envasats en vidre 9 Calaix My Zone Fruita, verdura, enciam (Fruit & Veg.), begudes en llauna (S-Cool) Aliments crus i frescos (0°C Fresh) 1 Aliments envinagrats, aliments enllaunats, etc. 2 Mantega, formatge, ous, espècies, etc. 3 Aperitius, etc. 4 Vi, xampany, etc. 5 Ous, menjar enllaunat, espècies, etc. 6 Pasta, llet, tofu, productes lactis, etc. 7 Humidity Zone: enciam, fruita i verdura 8 Begudes i aliments envasats en vidre 9 Calaix My Zone Fruita, verdura, enciam (Fruit & Veg.), begudes en llauna (S-Cool) Aliments crus i frescos (0°C Fresh) 10 Dipòsit d'aigua: per emmagatzemar aigua potable (HFW7720EWMP)5-Ús

5.13.2 Emmagatzematge al compartiment del congelador

► Mantingueu la temperatura del congelador a -18 °C. ► 24 hores abans de congelar, activeu la funció Super Freeze; per a petites quantitats d'aliments, n'hi ha prou amb 4 o 6 hores. ► Refredeu els aliments calents a temperatura ambient abans d'introduir-los al compartiment del congelador. ► Els aliments tallats en porcions petites es congelaran més de pressa i seran més fàcils de descongelar i cuinar. Es recomana que el pes de cada porció sigui inferior a 2,5 kg. ► És millor envasar els aliments abans d'introduir-los al congelador. La part exterior de l'envàs ha d'estar seca per evitar que les bosses s'enganxin. Els materials d'embalatge han de ser inodors, hermètics i no ser nocius ni tòxics. ► Per evitar de superar els períodes de conservació, escriviu a l'envàs la data de congelació, el temps límit i el nom de l'aliment segons el període de conservació corresponent. ► ADVERTÈNCIA: Les substàncies àcides, alcalines i la sal, etc., poden erosionar la superfície interna del congelador. No poseu els aliments que continguin aquestes substàncies (per ex., peix de mar) directament sobre la superfície interna. Netegeu immediatament qualsevol resta d'aigua salada del congelador. ► No supereu els temps de conservació dels aliments recomanats pels fabricants. Traieu només del congelador la quantitat d'aliments necessària. ► Consumiu els aliments descongelats ràpidament. No torneu a congelar els aliments descongelats si no els heu cuinat primer, ja que altrament se'n poden perdre les propietats. ► No introduïu una quantitat excessiva d'aliments frescos al compartiment del congelador. Consulteu la capacitat de congelació del congelador. Vegeu l'apartat DADES TÈCNIQUES o les dades especificades a la placa d'identificació. ► Els aliments es poden conservar al congelador a una temperatura almenys de -18 °C durant un període de 2 a 12 mesos, segons les seves propietats (per exemple, carn: 3-12 mesos; verdures: 6-12 mesos) ► Quan congeleu aliments frescos, eviteu que entrin en contacte amb aliments ja congelats. Risc de descongelació!

5.13.3 Quan emmagatzemeu aliments congelats de manera comercial,

seguiu aquestes pautes: ► Seguiu sempre les indicacions dels fabricants per saber el temps que podeu conservar els aliments. No supereu aquestes indicacions! ► Procureu guardar els aliments al més aviat possible després de comprar-los per preservar-ne la qualitat. ► Compreu aliments congelats que s'hagin emmagatzemat a una temperatura de -18 °C o inferior. ► Eviteu comprar aliments que tinguin gel o gebre a l'envàs: això indica que els productes poden haver estat parcialment descongelats i tornats a congelar en algun moment. L'augment de la temperatura pot afectar la qualitat dels aliments.5-Ús

Amb el dispensador d'aigua (Fig. 5.14.1) podeu beure aigua potable fresca. Cal netejar el dipòsit d'aigua abans del primer ús (vegeu NETEJA I MANTENIMENT). ADVERTÈNCIA! Feu servir només aigua potable.

1. Assegureu-vos que el dipòsit d'aigua estigui ben

introduït (vegeu EQUIPAMENT)

2. Gireu i aixequeu la tapa rodona (A) i ompliu el

dipòsit d'aigua amb aigua potable.

3. Ompliu-lo d'aigua només fins a la marca (1,8 l); ja

que, si no, podria vessar quan s'obri i es tanqui la porta.

4. Tanqueu la tapa rodona fins que encaixi al seu

DISPENSADOR D'AIGUA ~ Abans de reomplir el dipòsit, llenceu l'aigua que hi quedi i netegeu el dipòsit d'aigua. ~ Quan no necessiteu aigua durant molt de temps, buideu el dipòsit d'aigua i introduïu-hi el dipòsit net. ~ La tapa (C) del dipòsit d'aigua també es fa servir per estalviar energia. Si no fareu servir aigua del dispensador d'aigua durant un període llarg de temps, instal·leu la coberta igualment per millorar l'aïllament i estalviar energia.

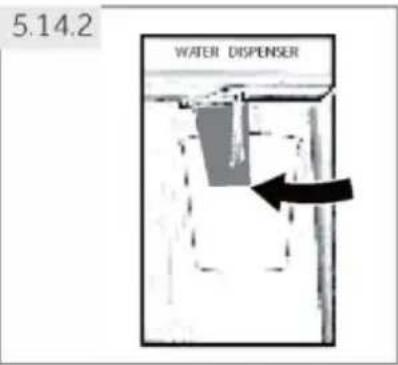

5.14.2 Ús del dispensador

1. Col·loqueu un got a sota de la sortida d'aigua.

2. Empenyeu suaument la palanca del dispensador

d'aigua amb el got. Assegureu-vos que el got estigui alineat amb el dispensador per evitar que l'aigua esquitxi.5-Ús

5.15 Configuració del mode wifi

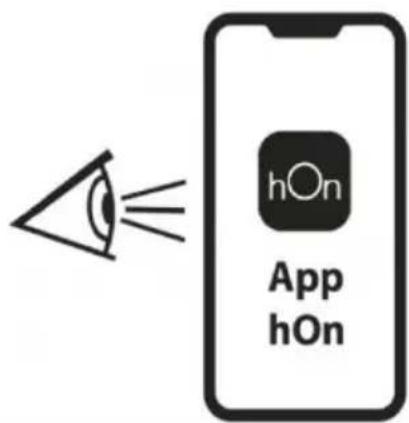

PROCEDIMENT D'APARELLAMENT A L'APP

Pas 1 • Descarregueu l'aplicació hOn de la botiga d'aplicacions

Pas 2 • Creeu un compte a l'aplicació hOn o inicieu sessió si ja teniu un compte Pas 3 • Seguiu les instruccions d'aparellament a l'aplicació hOn.

INFORMACIÓ DEL PRODUCTE

Com activar el mòdul wifi:

• Toqueu el botó "D" al tauler de control durant 3 segons per activar el mòdul wifi

• El mòdul wifi està activat, la icona de la connexió wifi comença a parpellejar.

• Si el frigorífic està registrat, però el senyal wifi està desactivat, la icona parpelleja

• Si el frigorífic està registrat i connectat, la icona del senyal wifi sempre està encesa

• Per restablir la configuració del senyal wifi, toqueu el botó "D" al tauler de control durant 3 segons6-Consells per estalviar energia

Consells per estalviar energia ► Assegureu-vos que l'electrodomèstic tingui una bona ventilació (vegeu INSTAL·LACIÓ). ► No instal·leu l'electrodomèstic sota la llum solar directa ni a prop de fonts de calor (per exemple, estufes, calefactors). ► Eviteu temperatures innecessàriament baixes a l'electrodomèstic. El consum d'energia augmenta com més baixa estigui configurada la temperatura a l'electrodomèstic. ► Les funcions com SUPER FREEZE o SUPER COOL consumeixen més energia. ► Deixeu que els aliments calents es refredin abans d'introduir-los a l'electrodomèstic. ► Obriu la porta de l'electrodomèstic tan poques vegades i tan poca estona com sigui possible. ► No ompliu massa l'electrodomèstic per evitar obstruir el flux d'aire. ► Eviteu l'aire de l'interior dels envasos dels aliments. ► Mantingueu netes les juntes de les portes perquè les portes sempre tanquin correctament. ► Descongeleu els aliments congelats al compartiment d'emmagatzematge del frigorífic. ► La configuració més eficient energèticament requereix que el calaix, el calaix d’aliments i els prestatges estiguin col·locats a l’aparell en la posició de fàbrica i que els aliments es disposin sense bloquejar la sortida d’aire del conducte. Substitució dels llums led

Font de llum substituïble (només led) per un professional. Aquest producte conté una font de llum de classe d'eficiència energètica G. Compartiment Classe d'eficiència energètica Model Frigorífic

7-Equipament Avís: Diferències segons el model A causa de les diferències entre models, és possible que el vostre producte no tingui totes les funcions següents. Consulteu el capítol DESCRIPCIÓ DEL PRODUCTE.

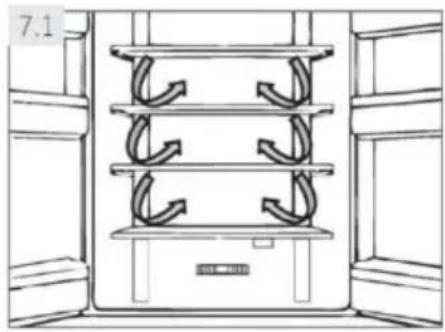

El frigorífic està equipat amb un sistema de flux d'aire lateral, que permet que cada nivell de prestatges rebi fluxos d'aire fred (Fig. 7.1). Això ajuda a mantenir una temperatura uniforme per garantir que els aliments es mantinguin frescos durant més temps.

7.2 Prestatges ajustables

L'altura dels prestatges es pot ajustar per adaptar- la a les vostres necessitats d'emmagatzematge.

1. Per canviar de lloc un prestatge, primer cal

treure'l aixecant la part posterior (1) i estirant-lo cap enfora (2) (Fig. 7.2).

2. Per tornar-lo a col·locar, poseu-lo a les orelletes

dels dos costats i empenyeu-lo cap a la posició del darrere fins que la part posterior del prestatge quedi fixada dins de les ranures dels costats. Avís: Prestatges Assegureu-vos que tots els extrems d'un prestatge estiguin anivellats.

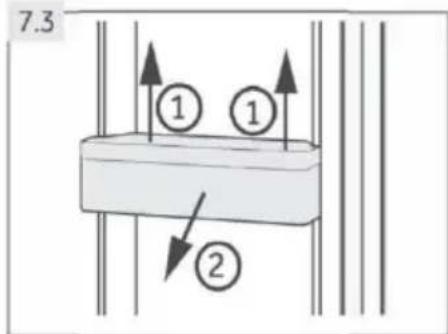

7.3 Prestatges de porta extraïbles

Els prestatges de la porta es poden desmuntar per netejar-los: Poseu les mans a cada costat del prestatge, aixequeu-lo cap amunt (1) i estireu-lo cap enfora (2) (Fig. 7.3). Per introduir el prestatge de la porta, seguiu els passos anteriors en ordre invers.

Per obtenir més informació sobre el compartiment My Zone (Fig. 7.4), consulteu l'apartat ÚS (Calaix My Zone).7-Equipament

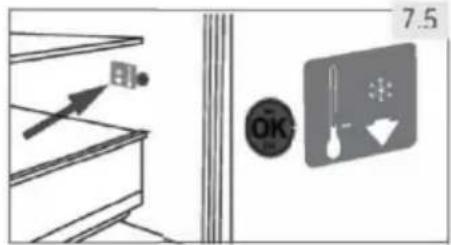

Avís: Adhesiu OK Quan l'electrodomèstic està encès, poden passar fins a 12 hores fins que s'arriba a les temperatures correctes.

Per treure el calaix, estireu-lo fins al màxim (1), aixequeu-lo i retireu-lo (2) (Fig. 7.6). Per introduir el calaix, seguiu els passos anteriors en ordre invers.

7.7 Dipòsit d'aigua extraïble

(HFW7720EWMP) El dipòsit d'aigua (Fig. 7.7) es pot treure i tornar a instal·lar per netejar-lo de la mateixa manera que els prestatges de la porta.

Introducció del dipòsit d'aigua Poseu el dipòsit d'aigua en la posició en què la sortida d'aigua (B) encaixi a l'obertura de la porta. Assegureu-vos que el dipòsit d'aigua estigui bloquejat.

Avís: ~ Si el dipòsit d'aigua no s'introdueix correctament, pot degotar aigua de la connexió. ~ No feu servir la força per treure o instal·lar el dipòsit d'aigua per evitar danys al dipòsit.

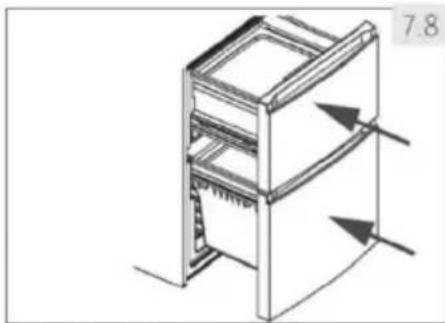

El calaix del congelador (Fig. 7.8) es pot obrir del tot y recte. Estan muntats sobre guies telescòpiques que llisquen fàcilment, de manera que pugueu emmagatzemar i treure els productes congelats còmodament. Gràcies al mecanisme de tancament automàtic de la porta, són fàcils de fer anar i estalvieu energia.

ADVERTÈNCIA! No carregueu massa els calaixos: Càrrega màxima de cada calaix: 35 kg!7-Equipament

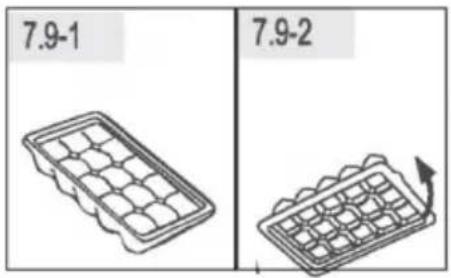

1. Ompliu la safata per a glaçons fins a 3/4 d'aigua

i poseu-la en un dels calaixos del congelador (Fig. 7.9-1).

2. Gireu lleugerament la safata de glaçons o

manteniu-la sota l'aigua corrent per treure'n els glaçons (Fig. 7.9-2).

El llum led interior s'encén quan s'obre la porta. El rendiment dels llums no es veu afectat per cap dels altres ajustos de l'electrodomèstic.

1. Estireu els suports de l'ampoller cap avall

2. Col·loqueu les ampolles al prestatge (Fig. 7.11-2).

Quan no es fa servir, l'ampoller es pot plegar cap enrere per estalviar espai.

ADVERTÈNCIA! Assegureu-vos que el pes total de les ampolles no sigui de més de 10 kg.

8-Neteja i manteniment ADVERTÈNCIA! Desconnecteu l'electrodomèstic de la xarxa elèctrica abans de netejar-lo.

Netegeu l'electrodomèstic només quan hi hagi pocs aliments o cap aliment a dins. Per a un bon manteniment de l'electrodomèstic i per evitar les males olors dels aliments emmagatzemats, netegeu-lo cada quatre setmanes. ADVERTÈNCIA! ► No netegeu l'electrodomèstic amb raspalls durs, raspalls de filferro, detergent en pols, gasolina, acetat d'amil, acetona ni solucions orgàniques similars, àcides o alcalines. Netegeu-lo amb un detergent especial per a frigorífics per evitar danys. ► No ruixeu ni renteu amb un raig d'aigua l'aparell durant la neteja. ► No feu servir ruixadors d'aigua ni vapor per netejar l'electrodomèstic. ► No netegeu els prestatges de vidre freds amb aigua calenta. Un canvi sobtat de temperatura pot fer que el vidre es trenqui. ► No toqueu la superfície interior del compartiment d'emmagatzematge del congelador, sobretot amb les mans mullades, ja que les mans es poden congelar en entrar en contacte amb la superfície. ► Comproveu l'estat dels productes congelats en el cas que s'escalfin.

► Mantingueu sempre neta la junta de la porta. ► Netegeu l'interior i la carcassa de l'electrodomèstic amb una esponja humitejada amb aigua tèbia i detergent neutre (Fig. 8.1). ► Esbandiu-ho i assequeu-ho amb un drap suau. ► No netegeu cap de les peces de l'electrodomèstic al rentaplats. ► Netegeu l'accessori només amb aigua tèbia i un detergent neutre suau. ► Espereu almenys 5 minuts abans de tornar a engegar l'aparell, ja que, si s'engega sovint, es pot fer malbé el compressor.

Aquest electrodomèstic té un procés de descongelació automàtic dels compartiments del frigorífic i del congelador. No s'ha de seguir cap procediment manual.

8.3 Substitució de la bombeta posterior

ADVERTÈNCIA! No substituïu la bombeta posterior vosaltres mateixos, només l'ha de substituir el fabricant o el servei tècnic autoritzat.8-Neteja i manteniment

L'electrodomèstic fa servir bombetes led com a font de llum, que tenen un baix consum d'energia i una llarga vida útil. Si detecteu alguna anomalia, poseu-vos en contacte amb el servei d'atenció al client. Vegeu SERVEI D'ATENCIÓ AL CLIENT. Característiques de la bombeta: Tensió 12 V; Potència màxima: 12 W

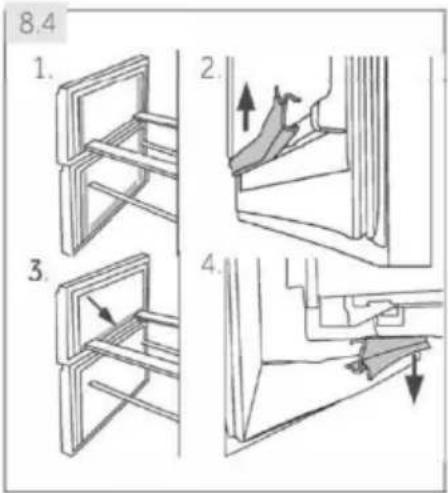

1. Localitzeu les cinc juntes de la porta indicades

als calaixos superior i inferior del congelador (Fig. 8.4-1).

2. Assegureu-vos que les làmines doblegades de

les juntes apuntin cap a dins quan les hi col·loqueu (Fig. 8.4-2.).

4. Assegureu-vos que la làmina doblegada

d'aquesta junta apunti cap avall quan la fixeu (Fig. 8.4-4.). Podeu obtenir aquestes juntes, així com les juntes de la porta giratòria/calaix a través del servei d'atenció al client (vegeu la targeta de la garantia).

8.5 Període més llarg sense ús

Si l'electrodomèstic no es fa servir durant un període llarg de temps i no voleu fer servir la funció Holiday per al frigorífic: ► Traieu-ne el menjar. ► Desendolleu el cable d'alimentació. ► Netegeu l'electrodomèstic tal com s'ha descrit anteriorment. ► Mantingueu les portes del frigorífic i del congelador obertes per evitar la creació de males olors a l'interior. Avís: Apagament Apagueu l'electrodomèstic només si és estrictament necessari.

1. Traieu-ne tots els aliments i desendolleu l'electrodomèstic.

2. Assegureu els prestatges i les altres peces mòbils del frigorífic i del congelador

3. No inclineu el frigorífic més de 45° per evitar danys al sistema de refrigeració.

ADVERTÈNCIA! ► No aixequeu l'electrodomèstic pels tiradors. ► No poseu mai l'electrodomèstic horitzontalment a terra.9-Resolució de problemes

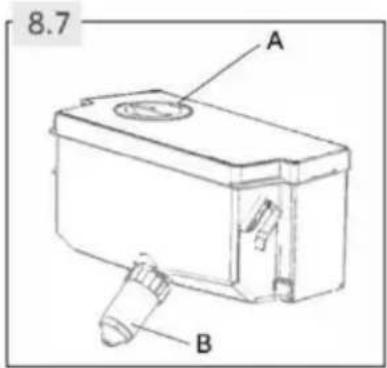

8.7 Neteja del dipòsit d'aigua

1. Traieu el dipòsit d'aigua de l'electrodomèstic.

4. Netegeu el dipòsit i l'aixeta del dispensador amb

aigua tèbia i detergent líquid per a rentavaixelles. Assegureu-vos que el sabó s'hagi esbandit.

5. Munteu l'aixeta del dispensador, tanqueu la tapa i

torneu a col·locar el dipòsit a dins de l'electrodomèstic.

9-Resolució de problemes Molts problemes que sorgeixen es poden resoldre sense tenir coneixements específics. En cas de problemes, comproveu totes les opcions que es mostren i seguiu les instruccions següents abans de posar-vos en contacte amb el servei d'atenció al client. Vegeu SERVEI D'ATENCIÓ AL CLIENT. ADVERTÈNCIA! ► Abans de fer-hi el manteniment, apagueu l'electrodomèstic i desconnecteu l'endoll de la presa de corrent. ► El manteniment dels electrodomèstics elèctrics només l'han de fer electricistes qualificats, ja que les reparacions incorrectes poden causar danys importants. ► Per evitar tot perill, si un cable d'alimentació està malmès, l'ha de substituir el fabricant, el seu responsable de servei o persones amb una qualificació similar.9-Resolució de problemes

9.1 Taula de solució de problemes

Problema Causa possible Solució possible El compressor no funciona.

• L'endoll no està connectat a la presa de corrent.

• L'electrodomèstic es troba en el cicle de descongelació.

• Connecteu l'endoll a la xarxa elèctrica.

• Això és normal en una descongelació automàtica. L'electrodomèsti c funciona sovint o durant un període de temps massa llarg.

• La temperatura interior o exterior és massa alta.

• L'electrodomèstic ha estat apagat durant un període de temps.

• La porta o el calaix s'han obert massa sovint o durant massa estona.

• La temperatura ajustada per al compartiment del congelador és massa baixa.

• La junta de la porta o del calaix està bruta, desgastada, esquerdada o no encaixa.

• La circulació d'aire necessària no està garantida.

• En aquest cas, és normal que l'electrodomèstic funcioni durant més temps.

• Normalment, l'electrodomèstic triga entre 8 i 12 hores a refredar- se del tot.

• Tanqueu la porta o el calaix i assegureu-vos que l'aparell estigui situat en una superfície anivellada i que no hi hagi cap aliment o recipient que n'impedeixi el tancament.

• No obriu la porta o el calaix massa sovint.

• Ajusteu la temperatura a un valor més alt fins que tingueu una temperatura satisfactòria per al frigorífic. La temperatura del frigorífic triga 24 hores a estabilitzar-se.

• Netegeu la junta de la porta o del calaix o feu-la substituir pel servei d'atenció al client.

• Assegureu-vos que la ventilació és adequada. L'interior del frigorífic està brut o fa pudor.

• Netegeu l'interior del frigorífic.

• Els productes estan massa a prop els uns dels altres.

• Una porta o un calaix de l'electrodomèstic no estan ben tancats.

• La porta o el calaix s'han obert massa sovint o durant massa estona.

• Restabliu la temperatura.

• Refredeu sempre els productes abans d'introduir-los-hi.

• Emmagatzemeu sempre quantitats petites d'aliments.

• Deixeu un espai entre els diversos aliments per facilitar la circulació de l'aire.

• No obriu la porta o el calaix massa sovint.9-Resolució de problemes

• La temperatura configurada és massa baixa.

• La funció Power-Freeze està activada o fa massa temps que funciona.

• Restabliu la temperatura.

• Desactiveu la funció Power-Freeze. Formació d'humitat a l'interior del compartiment frigorífic.

• El clima és massa càlid i massa humit.

• Una porta o un calaix de l'electrodomèstic no estan ben tancats.

• La porta o el calaix s'han obert massa sovint o durant massa estona.

• Deixeu que els aliments calents es refredin a temperatura ambient i tapeu tant els recipients com els líquids. La humitat s'acumula a la superfície exterior del frigorífic o entre les portes/la porta i el calaix.

• El clima és massa càlid i massa humit.

• La porta o el calaix no estan ben tancats. El contacte entre l’aire fred de dins de l’electrodomèstic i l’aire calent de fora genera condensació.

• Això és normal en climes humits i canviarà quan la humitat baixi.

• Assegureu-vos que la porta o el calaix quedin ben tancats. Molta acumulació de gel i gebre al compartiment del congelador.

• Els productes no estaven ben envasats.

• Una porta o un calaix de l'electrodomèstic no estan ben tancats.

• La porta o el calaix s'han obert massa sovint o durant massa estona.

• La junta de la porta o del calaix està bruta, desgastada, esquerdada o no encaixa.

• Alguna cosa a l'interior impedeix que la porta/el calaix tanqui correctament.

• Envaseu bé sempre els aliments.

• Netegeu la junta de la porta o del calaix o feu-la substituir per una de nova.

• Canvieu la posició dels prestatges, els prestatges de les portes o els calaixos de l'interior perquè la porta/calaix tanqui bé. L'electro- domèstic fa sons anormals.

• L'electrodomèstic no està instal·lat sobre una superfície anivellada.

• L'electrodomèstic toca algun objecte que té al voltant.

• Ajusteu les potes per anivellar l'electrodomèstic.

• Traieu els objectes que hi ha al voltant de l'electrodomèstic.9-Resolució de problemes

Problema Causa possible Solució possible Se sent un lleu soroll semblant al de l'aigua que flueix.

• La porta del compartiment d'emmagatzematge del frigorífic és oberta.

• Tanqueu la porta o apagueu l'alarma manualment. Sentireu un brunzit feble.

• El sistema anticondensació funciona.

• Això evita la condensació i és normal. El sistema d'il·luminació o de refrigeració interior no funciona.

• L'endoll no està connectat a la presa de corrent.

• La font d'alimentació no està en bon estat.

• Connecta l’endoll d’alimentació.

• Comproveu el subministrament elèctric de l'estança. Poseu-vos en contacte amb la companyia elèctrica local!

• Truqueu al servei tècnic perquè canviïn la bombeta. Els laterals del frigorífic i la junta de la porta s'escalfen.

9.2 Interrupció del corrent

En cas de tall de corrent, els aliments es mantindran freds durant aproximadament 12 hores. Durant una interrupció prolongada del subministrament elèctric, especialment a l'estiu, seguiu aquests consells: ► Obriu la porta o el calaix tan poc com sigui possible. ► Durant un tall del corrent, no introduïu més menjar a l'electrodomèstic. ► Si s'avisa amb antelació d'un tall del corrent elèctric i la durada del tall és superior a 12 hores, feu gel i poseu-lo en un recipient a la part superior del compartiment del frigorífic. ► Reviseu bé els aliments immediatament després del tall de corrent. ► Com que durant un tall del corrent elèctric o altres avaries la temperatura del frigorífic augmenta, el període d'emmagatzematge i la qualitat dels aliments es reduiran. Per evitar riscos per a la salut, qualsevol aliment que es descongeli s'ha de consumir o bé cuinar i tornar a congelar (si és el cas) poc després. Avís: Funció de memòria durant les interrupcions de corrent Després de restablir el corrent, l'aparell continua amb els ajustos que tenia establerts abans del tall de corrent. Per posar-vos en contacte amb el servei d'assistència tècnica, visiteu el nostre lloc web: https://corporate.haier-europe.com/en/. A l'apartat "lloc web", trieu la marca del vostre producte i el vostre país. Sereu redirigits al lloc web específic on trobareu el número de telèfon i el formulari per posar-vos en contacte amb l'assistència tècnica.10-Instal lació

10-Instal·lació ADVERTÈNCIA! ► Aquest electrodomèstic pesa. Manipuleu-lo sempre almenys entre dues persones. ► Manteniu tots els materials d'embalatge fora de l'abast dels infants i elimineu- los de manera respectuosa amb el medi ambient. ► Traieu l'electrodomèstic de l'embalatge. ► Retireu tots els materials d'embalatge.

10.1 Condicions ambientals

La temperatura ambient sempre ha d'estar entre 10 °C i 43 °C, ja que pot influir en la temperatura interior de l'aparell i en el seu consum d'energia. No instal·leu l'electrodomèstic a prop d'altres electrodomèstics que emetin calor (forns, neveres) sense aïllament.

10.2 Canvi de sentit d'obertura de la porta

(Només models HTW7720DNGB/HTW7720DNGW) Abans d'instal·lar l'electrodomèstic de manera definitiva, comproveu la posició correcta de la frontissa de la porta. Si cal, consulteu l'apartat CANVI DE SENTIT D'OBERTURA DE LA PORTA.

10.3 Espai necessari

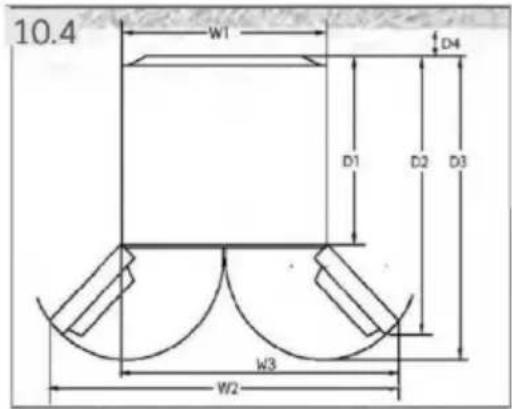

Espai necessari quan s'obre la porta (Fig. 10.4).

Model Amplada en mm Profunditat en mm Distància a la paret en mm

10.4 Secció transversal de

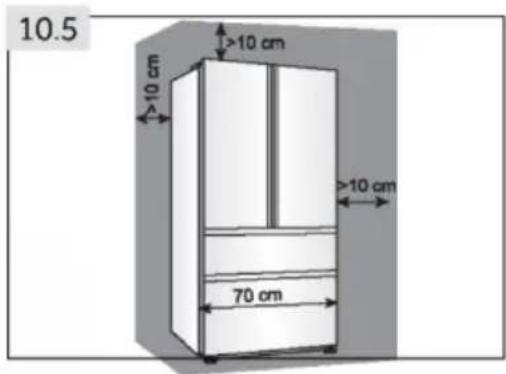

ventilació Per a una ventilació suficient de l'electrodomèstic per motius de seguretat, tingueu en compte la informació de les seccions transversals de ventilació necessàries (Fig. 10.5). Per a un electrodomèstic independent: aquest electrodomèstic de refrigeració no està pensat per fer-se servir com a electrodomèstic integrat.10-Instal lació

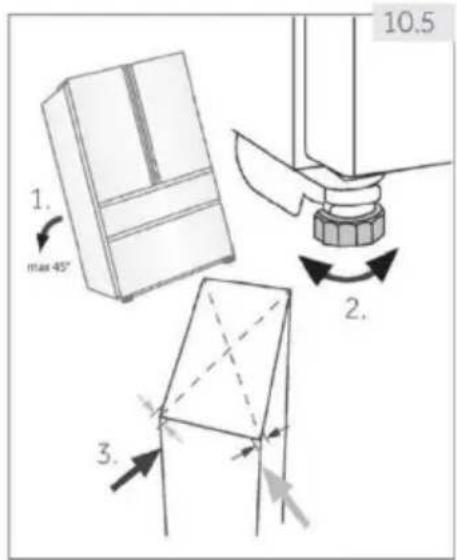

L'electrodomèstic s'ha de col·locar sobre una superfície plana i sòlida.

l'electrodomèstic colpejant lleugerament les diagonals de manera alterna. El lleuger balanceig hauria de ser igual a totes dues direccions. Si no és així, l'estructura es podria deformar; això pot provocar fuites a les juntes de la porta. Una lleugera inclinació cap enrere facilita el tancament de la porta.

10.6 Ajust de les portes amb precisió

Si les portes no estan anivellades, aquest desajust es pot solucionar de la manera següent:

10.6.1 Ajusteu la pota regulable.

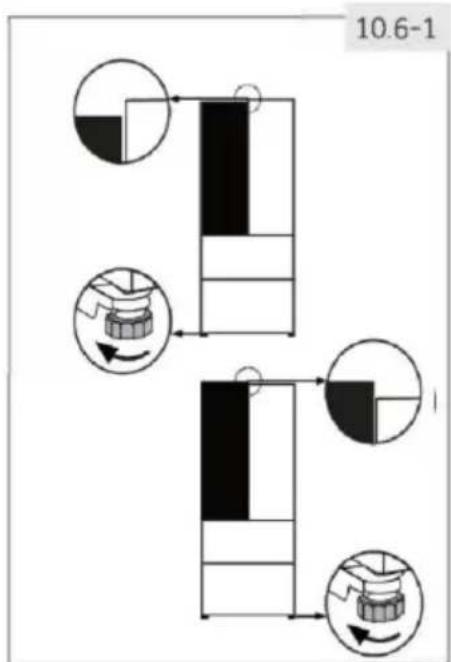

Gireu la pota regulable segons la direcció de la fletxa (Fig. 10.6-1) per apujar o abaixar la pota.

10.6.2 Ús dels separadors

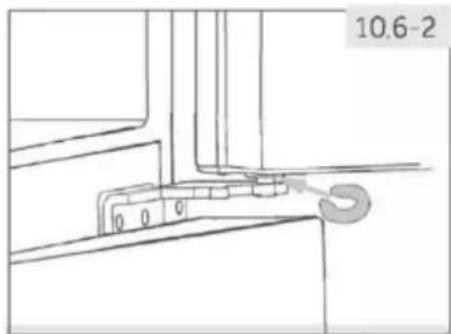

► Obriu la porta superior i aixequeu-la. ► Enganxeu amb cura l'espaiador (inclòs a la bossa d'accessoris) a l'anella de plàstic blanca de la frontissa central amb la mà o amb eines com unes alicates (Fig. 10.6-2). No ratlleu ni feu malbé la porta.

Avís: Anivellament En el futur ús del frigorífic, es pot produir un fenomen de portes irregulars a causa del pes dels aliments emmagatzemats. A continuació, ajusteu-lo segons els mètodes anteriors.10-Instal lació

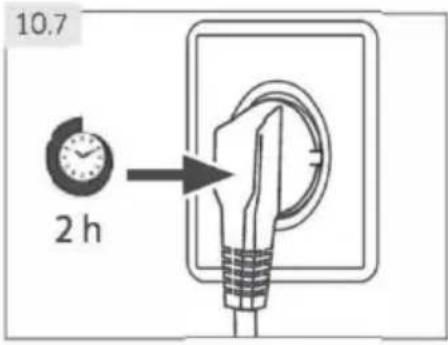

L'oli de lubricació que no necessita manteniment està situat a la càpsula del compressor. Aquest oli pot passar pel sistema de tubs tancats si durant el transport s'inclina l'electrodomèstic. Abans de connectar l'electrodomèstic a la xarxa elèctrica, heu d'esperar almenys 2 hores (Fig. 10.7) perquè l'oli torni a fluir cap a la càpsula.

10.8 Connexió elèctrica

Abans de cada connexió, comproveu que: ► La font d'alimentació, la presa de corrent i els fusibles es corresponen amb els indicats a la placa de característiques. ► l’endoll està connectat a una presa de terra i que no es fan servir adaptadors múltiples ni allargadors. ► L'endoll i la presa d'alimentació són compatibles amb les especificacions. Connecteu l'endoll a una presa de corrent domèstica correctament instal·lada. ADVERTÈNCIA! Per evitar riscos, si hi ha un cable d'alimentació malmès, l'ha de substituir el servei d'atenció al client (vegeu la targeta de garantia). Quan instal·leu l'electrodomèstic, assegureu-vos que el cable d'alimentació no quedi atrapat ni danyat. No poseu múltiples bases d'endolls portàtils ni fonts d'alimentació portàtils a la part posterior de l'electrodomèstic. No provoqueu un incendi encenent materials inflamables.

POSICIONAMENT Instal·leu l'electrodomèstic en un lloc on la temperatura ambient correspongui a la classe climàtica indicada a la placa de característiques de l'electrodomèstic: - Temperada ampliada: aquest aparell està dissenyat per fer-se servir a una temperatura ambient de 10 °C a 32 °C; - Temperada: aquest aparell està dissenyat per fer-se servir a una temperatura ambient de 16 °C a 32 °C; - Subtropical: aquest aparell està dissenyat per fer-se servir a una temperatura ambient de 16 °C a 38 °C; - Tropical: aquest aparell està dissenyat per fer-se servir a una temperatura ambient de 16 °C a 43 °C.10-Instal lació

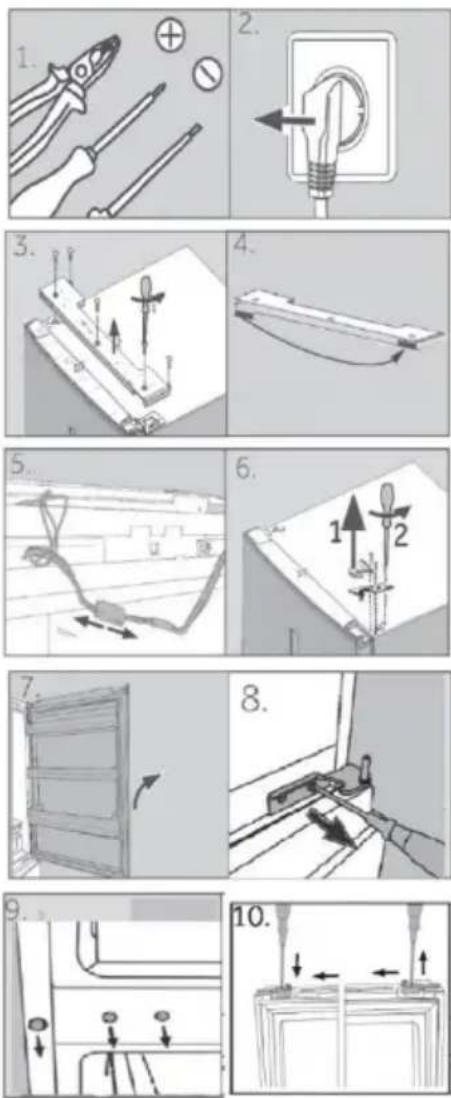

Abans de connectar l'aparell a la xarxa elèctrica, comproveu si cal canviar l'orientació de la porta de dreta (tal com es lliura) a esquerra, en funció del lloc on s'instal·la i del seu ús. ADVERTÈNCIA! ► Aquest electrodomèstic pesa. El canvi de sentit d'obertura de la porta s'ha de fer entre dues persones. ► Abans de fer qualsevol operació, desendolleu primer l'aparell de la xarxa elèctrica. ► No inclineu l'aparell més de 45° per evitar danys al sistema de refrigeració. Passos del muntatge (Fig. 10.9):

3. Traieu els cargols que fixen el panell frontal (1)

i retireu el panell (2). Traieu la tapa del panell frontal d'esquerra a dreta.

i descargoleu la frontissa superior (tres cargols) del costat dret (2).

6. Aixequeu amb cura la porta del refrigerador

tapa (1) i el topall de la porta (2) amb la peça de fixació (3).

9. Canvieu les posicions dels taps de tancament

i del cargol del lateral.

10. Canvieu el topall de la porta de la posició actual

al costat oposat.10-Instal lació

d'accessoris i cargoleu-la al costat esquerre de l'electrodomèstic.

12. Aixequeu la porta superior amb cura i

col·loqueu-la sobre la frontissa inferior de manera que el passador encaixi al cilindre de la frontissa.

d'accessoris. Passeu el cable de connexió per la frontissa superior i fixeu-la amb els tres cargols del costat esquerre de l'aparell.

14. Col·loqueu la tapa de la frontissa (inclosa a la

15. Connecteu el cable de connexió i ajusteu-lo a

16. Torneu a col·locar el panell frontal i fixeu-lo amb

els cinc cargols. Després de canviar la direcció d'obertura de la porta, comproveu que les juntes de la porta estiguin ben col·locades a la carcassa i que tots els cargols estiguin ben ajustats.11-Dades tècniques

11. Fitxa del producte segons el Reglament UE núm. 2019/2016

Marca comercial Haier Identificador del model HTW7720DNGB HTW7720DNGW HFW7720EWMP HFW7720ENMB Categoria del model Frigorífic-congelador Classe d'eficiència energètica

Consum anual d'energia (kWh/any)

Volum de refrigeració (L)

Volum de congelació (L)

Classificació d'estrelles

Temperatura dels altres compartiments > 14 °C No aplicable Sistema no-frost

Capacitat de congelació (kg/24 h)

Classe climàtica Aquest electrodomèstic està dissenyat per fer-se servir a una temperatura ambient de 10 °C a 43 °C SN.N.ST.T Classe d'emissió de soroll i emissions acústiques aèries (db(A) re 1pW) B(35) C(37) Temps d'augment de la temperatura (h)

1) basat en els resultats de la prova estàndard de 24 hores. El consum real d'energia depèn de

com es fa servir l'electrodomèstic i del lloc on s'instal·la.

12. Dades tècniques addicionals

Tensió / freqüència 220-240 V ~/ 50 Hz Potència d'entrada (W)

Aquest producte compleix els requisits de totes les directives CE aplicables, juntament amb les normes harmonitzades corresponents, que permeten el marcatge CE.12-Servei d'atenció al client

12-Servei d'atenció al client Recomanem el nostre Servei d'atenció al client de Haier i l'ús de recanvis originals. Si teniu cap problema amb el vostre electrodomèstic, consulteu primer l'apartat RESOLUCIÓ DE PROBLEMES. Si no hi trobeu cap solució, poseu-vos en contacte amb ► el vostre distribuïdor local o ► el departament d'Atenció al Client a www.haier.com, on podreu trobar números de telèfon i preguntes freqüents, i on podeu activar la sol·licitud de servei. Per posar-vos en contacte amb el nostre servei, assegureu-vos que disposeu de les dades següents. Podeu trobar la informació a la placa de característiques. Model ___________________ Número de sèrie ___________________ Si necessiteu dades per a la garantia, consulteu també la targeta de garantia que s'inclou amb el producte.

► DISPONIBILITAT DE RECANVIS

Els termòstats, els sensors de temperatura, les plaques de circuit impreses i les fonts de llum estan disponibles durant un període mínim de set anys després de la comercialització de l'última unitat del model. Els tiradors de la porta, les frontisses, les safates i les cistelles estan disponibles durant un període mínim de set anys, i les juntes de la porta durant un període mínim de 10 anys, després de la comercialització de l'última unitat del model. ► GARANTIA La garantia mínima és de: 2 anys per als països de la UE; 3 anys per a Turquia; 1 any per al Regne Unit; 1 any per a Rússia; 3 anys per a Suècia; 2 anys per a Sèrbia; 5 anys per a Noruega; 1 any per al Marroc; 6 mesos per a Algèria; Tunísia, sense garantia legal.

► ASSISTÈNCIA TÈCNICA

Si voleu posar-vos en contacte amb l'assistència tècnica, visiteu el nostre lloc web: https://corporate.haier-europe.com/en/. A l'apartat "lloc web", trieu la marca del vostre producte i el vostre país. Se us redirigirà al lloc web específic on trobareu el número de telèfon i el formulari per posar-vos en contacte amb l'assistència tècnica. Per a consultes comercials generals, a continuació trobareu les nostres adreces a Europa: Adreces de Haier a Europa País* Adreça postal País* Adreça postal Itàlia Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALY França Haier France SAS 3-5 rue des Graviers 92200 Neuilly-sur-Seine FRANÇA Espanya Portugal Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPANYA Bèlgica-FR Bèlgica-PB Països Baixos Luxemburg Haier Benelux SA Anderlecht Route de Lennik 451 BÈLGICA Alemany

Àustria Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALEMANYA Polònia Txèquia Hongria Grècia Romania Rússia Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Varsòvia POLÒNIA Regne Unit Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR Regne Unit *Per a més informació sobre el producte, consulteu https://eprel.ec.europa.eu/ o escanegeu el codi QR de l'etiqueta energètica que s'inclou amb l'aparell.39 CA12-Servei d'atenció al client
