Bergen 16CR - Ventilador TAURUS - Manual d'usuari gratuït

Tipus de producte	Ventilador de peu
Model	Bergen 16CR
Marca	Taurus
Diàmetre de l'hèlix	16 polzades (40 cm)
Velocitats	3 velocitats
Funció oscil·lació	Sí, angle de 75°
Temporitzador	Sí, aturada automàtica programable
Alçada regulable	Sí, per femella de fixació
Tipus de base	Base en creu o base rodona (segons model)
Potència consumida (P)	55,51 W
Consum en espera (PSB)	0,387 W
Nivell de potència acústica (LWA)	66,6 dB(A)
Velocitat màxima de l'aire (c)	3,23 m/s
Cabal màxim del ventilador (F)	64,56 m³/min
Valor de servei (SV)	1,19 (m³/min)/W
Alimentació elèctrica	220-240 V ~ 50 Hz (endoll de xarxa)
Ús	Domèstic, interior
Neteja	Drap humit, no submergir
Seguretat	Protecció de reixeta, aturada automàtica en cas de bolcada no especificat
Reparabilitat	Servei autoritzat únicament

Preguntes freqüents - Bergen 16CR TAURUS

Com muntar el ventilador Taurus Bergen 16CR?

Primer munteu el peu: introduïu els peus al fixador de la base i cargoleu. Per a la base rodona, col·loqueu l'aparell cap per avall, situeu la base amb la columna i fixeu-la amb el cargol. Després munteu la reixeta posterior al motor fent coincidir les dents, cargoleu la femella. Col·loqueu l'hèlix a l'eix del motor i cargoleu la femella. Finalment, fixeu la reixeta anterior amb la banda de contorn i el cargol de bloqueig.

Com utilitzar el temporitzador?

Gireu el botó del temporitzador (I) per seleccionar la durada de funcionament desitjada. L'aparell s'aturarà automàticament un cop passat el temps. Podeu ajustar el temporitzador de 0 a la posició màxima (no especificada, generalment 120 minuts).

Com activar l'oscil·lació?

Premeu el botó d'oscil·lació (F) per activar la rotació automàtica de la reixeta amb un angle de 75°. Per desactivar, premeu de nou el mateix botó.

Com regular l'alçada del ventilador?

Descargoleu la femella de fixació del tub (K), ajusteu l'alçada desitjada, i torneu a estrènyer la femella. Assegureu-vos que el tub està ben fixat abans d'usar-lo.

Com netejar el ventilador?

Desconnecteu l'aparell i espereu que es refredi. Netegeu les reixetes i les superfícies externes amb un drap humit xop amb unes gotes de detergent suau. No utilitzeu dissolvents, productes abrasius ni àcids. No submergiu l'aparell en aigua.

Què fer si el ventilador no s'encén?

Comproveu que l'aparell està correctament endollat a una presa de corrent funcional. Assegureu-vos que el selector de velocitat està en una posició diferent de 0. Si el problema persisteix, contacteu amb un servei d'assistència tècnica autoritzat.

El ventilador fa un soroll anormal, què fer?

Atureu immediatament l'aparell i desconnecteu-lo. Comproveu que l'hèlix està correctament fixada i que cap objecte estrany bloqueja la reixeta. Si el soroll persisteix, no intenteu reparar-ho vosaltres mateixos. Contacteu amb un servei tècnic autoritzat.

Puc utilitzar el ventilador a l'exterior?

No, aquest aparell està dissenyat per a ús domèstic a l'interior únicament. No l'exposeu a la pluja, a la humitat ni a les inclemències del temps.

Quin és el consum elèctric en espera?

El consum en mode espera (standby) és de 0,387 W, que és molt baix. Per estalviar energia, desconnecteu l'aparell quan no s'utilitzi.

Com emmagatzemar el ventilador al final de la temporada?

Netegeu acuradament l'aparell, deixeu-lo assecar completament. Desconnecteu-lo i guardeu-lo en un lloc sec, protegit de la pols. Podeu tornar-lo a posar al seu embalatge original si és possible.

MANUAL D'USUARI Bergen 16CR TAURUS

Li agraim que s'hagi decidit per la compra d'un producte de la marca TAURUS ALPATEC.

La seva tecnologia, disseny i funcionalitat, jun-tament amb el fet de superar les més estrictes normes de qualitat li comportaran total satisfacció durant molt de temps.

Llegir atentament aquest fullet d'instruccions abans de posar l'aparell en marxa i guardar-lo per a posteriors consultes. La no observació i compliment d'aquestes instruccions poden comportar com a resultat un accident.

CONSELLS I ADVERTIMENTS DE SEGURETAT

- Aquest aparell poden utilitzarlo nens amb edat de 8 anys i superior i persones amb capacitats físiques, sensorials o mentals reduïdes o falta d'experiència i coneixement, si se'ls ha donat la supervisió o formació apropiades respecte a l'ús de l'aparell d'una manera segu-ra i comprenen els perills que implica.

- La neteja i el manteniment a realitzar per l'usuari no han de realitzar-los els nens sense supervisió.

- Aquest aparell no és una joguina. Els nens han d'estar sota vigilància per a assegurar que no juguin amb l'aparell.

- Assegurar-se que l'aparell està desendollat de la xarxa abans d'iniciar qualsevol operació d'instal·lació o muntatge.

- Desendollar l'aparell de la xarxa abans de realitzar qualsevol operació de neteja. Assegurar-se que l'aparell està descon-nectat de l'alimentació abans de llevar la protecció.

- Si la connexió xarxa està da-nyada, ha de ser substituïda, portar l'aparell a un Servei d'Assistència Tècnica autoritzat. Amb la finalitat d'evitar un perill, no intenti desmuntar-lo o repa-rar-lo per si mateix.

- Aquest aparell està pensat únicament per a un ús domèstic, no per a ús professional o industrial.

- Abans de connectar l'aparell a la xarxa, verificar que el voltatge indicat en la placa de característiques coincideix amb el voltatge de xarxa.

- Connectar l'aparell a una base de presa de corrent que suport com a mínim 10 amperes.

- La clavilla de l'aparell ha de coincidir amb la base elèctrica de la presa de corrent. Mai modificar la clavilla. No usar adaptadors de clavilla.

- L'aparell ha d'utilitzar-se i col·locar-se sobre una superfície plana i estable.

- No utilitzar l'aparell amb el cable elèctric o la clavilla danyada.

- Si alguna de les envolupants de l'aparell es trenca, desconnectar immediatament l'aparell de la xarxa per a evitar la possibilitat de sofrir un xoc elèctric.

- No utilitzar l'aparell si ha caigut, si hi ha senyals visibles de danys, o si existeix fugida.

• No forçar el cable elèctric de connexió. Mai usar el cable elèctric per a aixecar, transportar o desendollar l'aparell.
• No enrotllar el cable elèctric de connexió al voltant de l'aparell.
• No deixar que el cable elèctric de connexió quedi atrapat o arrugat.
• Verificar l'estat del cable elèctric de connexió. Els cables danyats o embullats augmenten el risc de xoc elèctric.
• Aquest aparell no és adequat per a ús en exteriors.
• El cable d'alimentació ha de ser examinat regularment a la recerca de signes de mal, i si està danyat, l'aparell no ha d'usar-se.
• No utilitzar ni guardar l'aparell a la intempèrie.
• No exposar l'aparell a la pluja o condicions d'humitat. L'aigua que entre en l'aparell augmentarà el risc de xoc elèctric.
• No tocar la clavilla de connexió amb les mans mullades.
• No tocar les parts mòbils de l'aparell en marxa.

UTILITZACIÓ I CURES

• Abans de cada ús, desenrotllar completament el cable d'alimentació de l'aparell.
• No usar l'aparell si el seu dispositiu de posada en marxa/atur no funciona.
• Fer ús de l'ansa/s per a agafar o transportar l'aparell.
• No donar la volta a l'aparell mentre està en ús o connectat a la xarxa.
• Desendollar l'aparell de la xarxa quan no s'usi i abans de realitzar qualsevol operació de neteja.
• Guardar aquest aparell fora de l'abast dels nens i/o persones amb capacitats físiques, sensorials o mentals reduïdes o falta d'experiència i coneixement.
• Verificar que les reixes de ventilació de l'aparell no quedin obstruïdes per pols, brutícia o altres objectes.
• Mantenir l'aparell en bon estat. Comprovi que les parts mòbils no estiguin desalineades o travades, que no hi hagi peces trencades o altres condicions que puguin afectar el bon funcionament de l'aparell.
• No deixar mai l'aparell connectat i sense vigilància. A més, estalviarà energia i prolongarà la vida de l'aparell.

SERVEI:

• Cerciorar-se que el servei de manteniment de l'aparell sigui realitzat per personal especialitzat, i que cas de precisar consumibles/recan-vis, aquests siguin originals.
• ADVERTIMENT: Existeix el risc d'incendi en cas que la neteja de l'aparell no es realitzi conforme a aquestes instruccions.
• Tota utilització inadequada, o en desacord amb les instruccions d'ús, pot comportar perill, anul·lant la garantia i la responsabilitat del fabricant.

DESCRIPCIÓ

A Reixeta frontal

B Rosca de fixació de l'hèlix

C Hèlix

D Rosca de fixació de la reixeta

E Reixeta posterior

F Botó d'oscil·lació

G Allotjament motor

H Selectors de velocitat

I Comandament temporitzador

J Tub d'acer inoxidable (**)

K Fixació del tub

L Suport pedestal

M Base en forma de creu

N Fixació peus base creuada

O Base rodona

(**) En cas que no vegi aquesta part, assegurar que no es troba situat dins del suport pedestal (L) abans de contactar amb el nostre servei tècnic, treure'l amb cura per a no danyar-lo.

Cas que el seu model d'aparell no disposi dels accessoris descrits anteriorment, aquests també poden adquirir-se per separat en els Serveis d'Assistència Tècnica.

INSTAL·LACIÓ

• Assegurar-se que l'aparell està desendollat de la xarxa abans d'iniciar qualsevol operació d'instal·lació o muntatge.
• La clavilla ha de ser fàcilment accessible per a poder desconnectar-la en cas d'emergència.

- L'aparell ha de funcionar amb la seva base acoblada.

MUNTATGE DE LA BASE CREUADA:

- Introduir els peus en la subjecció de la base (N) i fixar-los mitjançant els caragols subministrats (Fig.1).

MUNTATGE DE LA BASE RODONA:

- Per a muntar la base, col·locar l'aparell boca avall.

- Posicionar la base amb la columna i fixar-la mitjançant el caragol subministrat. (Fig.2).

MUNTATGE DE LA REIXES I L'HÈLIX:

- Situar la part posterior de la reixa (E) enfront del cos motor (G), fent coincidir els seus encaixos.

- Caragolar la rosca que fixa la reixa (D), asseguri's d'una correcta fixació.

- Posicionar l'hèlix (C) en l'eix motor.

- Caragolar la rosca que fixa l'hèlix (B), asseguri's d'una correcta fixació.

- Verificar el correcte gir de l'hèlix.

- Situar la part anterior de la reixa (A) front la reixa posterior (E), fent coincidir l'encaix del caragol de seguretat. Fixar la reixa amb la banda perimetral i caragolar el caragol de seguretat amb l'ajuda d'un tornavís.

INSTRUCCIONS D'ÚS

NOTES PRÈVIES A L'ÚS:

- Asseguri's que ha retirat tot el material d'embalatge del producte.

ÚS:

- Desenrotllar completament el cable abans d'endollar.

- Endollar l'aparell a la xarxa elèctrica.

- Orientar l'aparell per a dirigir el flux d'aire cap a la direcció desitjada.

- Posar l'aparell en marxa, accionant l'un dels botons selectors de velocitat.

- Seleccionar la velocitat desitjada.

FUNCIÓ TEMPORITZADOR:

- Es pot controlar el temps de funcionament de l'aparell.

- Per a programar un temps de funcionament simplement seleccioni'l mitjançant el coman-

dament (I).

- Transcorregut el temps seleccionat l'aparell es pararà automàticament.

FUNCIÓ OSCIL·LACIÓ:

- La funció oscil·lació permet dirigir alternativament i de manera automàtica el flux de l'aparell, formant un ventall d'uns 75è

- Per a activar aquesta funció premi el botó (F).

- Per a desactivar aquesta funció procedeixi de manera contrària a la que ho va activar

AJUST DE L'ALTURA:

- L'altura de l'aparell pot ajustar-se, per a això afluixi el comandament (K) situï l'aparell a l'altura desitjada i torni a estrènyer el comandament (K).

UN COP FINALITZAT L'ÚS DE L'APARELL:

- Parar l'aparell, seleccionant la posició 0 del comandament selector.

- Desendollar l'aparell de la xarxa elèctrica.

- Netejar l'aparell

NETEJA

- Desendollar l'aparell de la xarxa i deixar-lo refredar abans d'iniciar qualsevol operació de neteja.

- Netejar l'aparell amb un drap humit impregnat amb unes gotes de detergent i assecar-lo després.

- No utilitzar dissolvents, ni productes amb un factor pH àcid o bàsic com el lleixiu, ni productes abrasius, per a la neteja de l'aparell.

- No deixi entrar aigua o un altre líquid per les obertures de ventilació per a evitar danys en les parts operatives interiors de l'aparell.

- No submergir l'aparell en aigua o un altre líquid, ni posar-lo sota l'aixeta.

- Si l'aparell no es manté en bon estat de neteja, la seva superfície pot degradar-se i afectar de manera inexorable la durada de la vida de l'aparell i conduir a una situació perillosa.

ANOMALIES I REPARACIÓ

- En cas d'avaria portar l'aparell a un Servei d'Assistència Tècnica autoritzat. No intenti desmuntar-ho o reparar-ho ja que pot existir perill.

PER A LES VERSIONS EU DEL PRODUCTE I/O EN EL CAS QUE AL SEU PAÍS APLIQUI:

ECOLOGIA I RECICLABILIDAD DEL PRODUCTE

• Els materials que constitueixen l'envàs d'aquest aparell, estan integrats en un sistema de recollida, classificació i reciclatge d'aquests. Si desitja desfer-se d'ells, pot utilitzar els contenidors públics apropiats per a cada tipus de material.
• El producte està exempt de concentracions de substàncies que es puguin considerar nocives per al medi ambient.

Est símbol significa que, si desitja desfer-se del producte, una vegada transcorreguda la vida d'aquest, ha de dipositar-lo pels mitjans adequats a les mans d'un gestor de residus autoritzat per a la recollida selectiva

de Residus d'Aparells Elèctrics i Electrònics (RAEE).

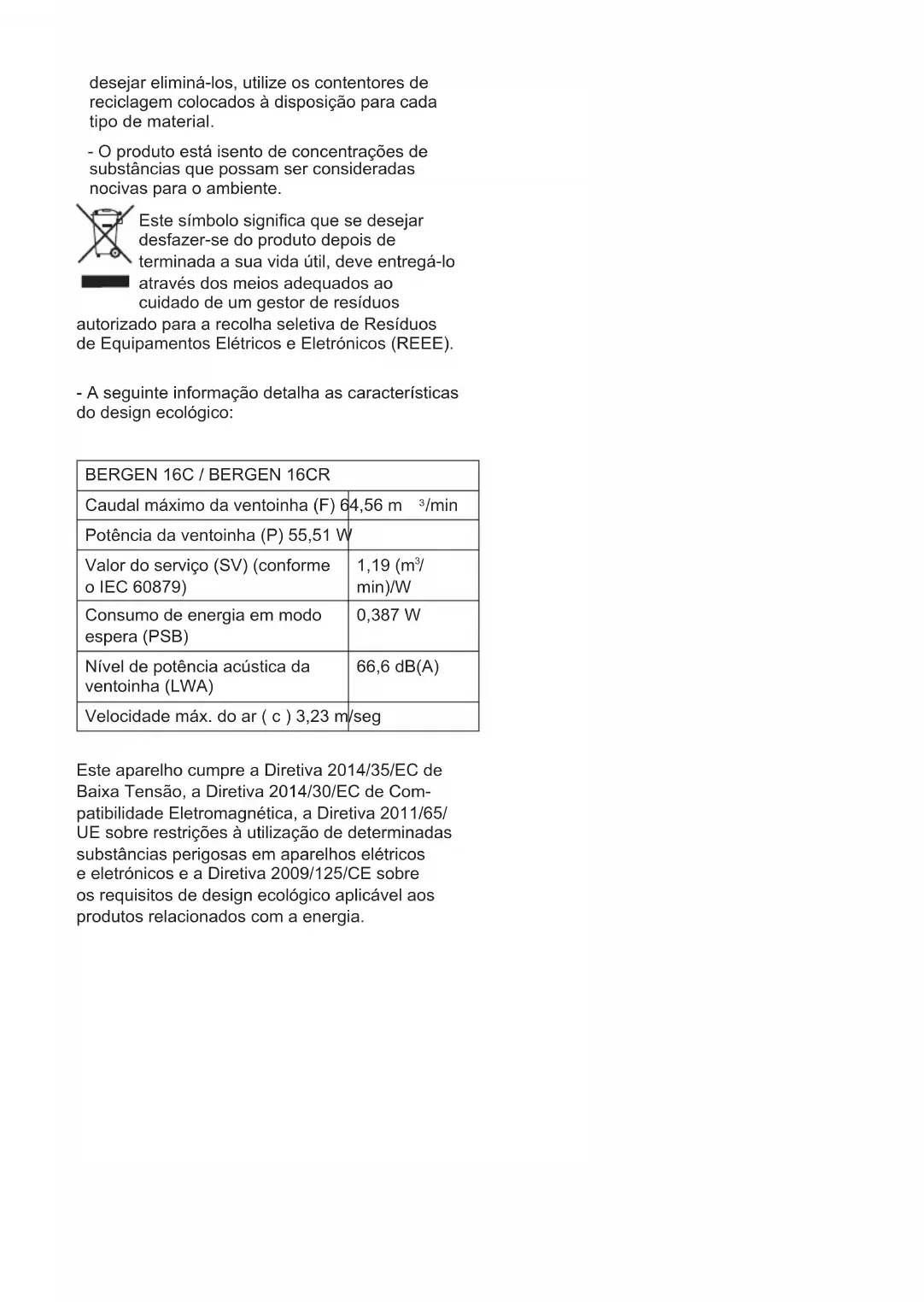

- La següent informació detalla les característiques relacionades amb el disseny ecològic:

BERGEN 16C / BERGEN 16CR
Cabal màxim del ventilador (F)	64,56 m^3/min
Potència utilitzada pel ventilador (P)	55,51 W
Valor de servei (SV)(d'acord amb IEC 60879)	1,19 ( m^3/min )/W
Consum d'energia en manera d'espera (PSB)	0,387 W
Nivell de potència acústica del ventilador (LWA)	66,6 dB(A)
Velocitat màxima de l'aire ( c )	3,23 m/seg

Aquest aparell compleix amb la Directiva 2014/35/EU de Baixa Tensió, amb la Directiva 2014/30/EU de Compatibilitat Electromagnètica, amb la Directiva 2011/65/EU sobre restriccions a la utilització de determinades substàncies perilloses en aparells elèctrics i electrònics i amb la Directiva 2009/125/EC sobre els requisits de disseny ecològic aplicable als productes relacionats amb l'energia.

Nederlands

Ventilator

BERGEN 16C

BERGEN 16CR

GEACHTE KLANT:

Aquest producte gaudeix del reconeixement i protecció de la garantia legal de conformitat amb la legislació vigent. Per fer valer els seus drets o interessos ha d'acudir a qualsevol dels nostres serveis d'assistència tècnica oficiais.

Podrà trobar el més proper accedint al següent enllaç web: http://taurus-home.com/

També pot demanar informació relacionada posant-se en contacte amb nosaltres al telèfon que apareix al final d'aquest manual.

Podeu descarregar aquest manual d'instruccions i les seves actualitzacions a http://taurus-home.com
