MANUAL D'USUARI SN4R LG

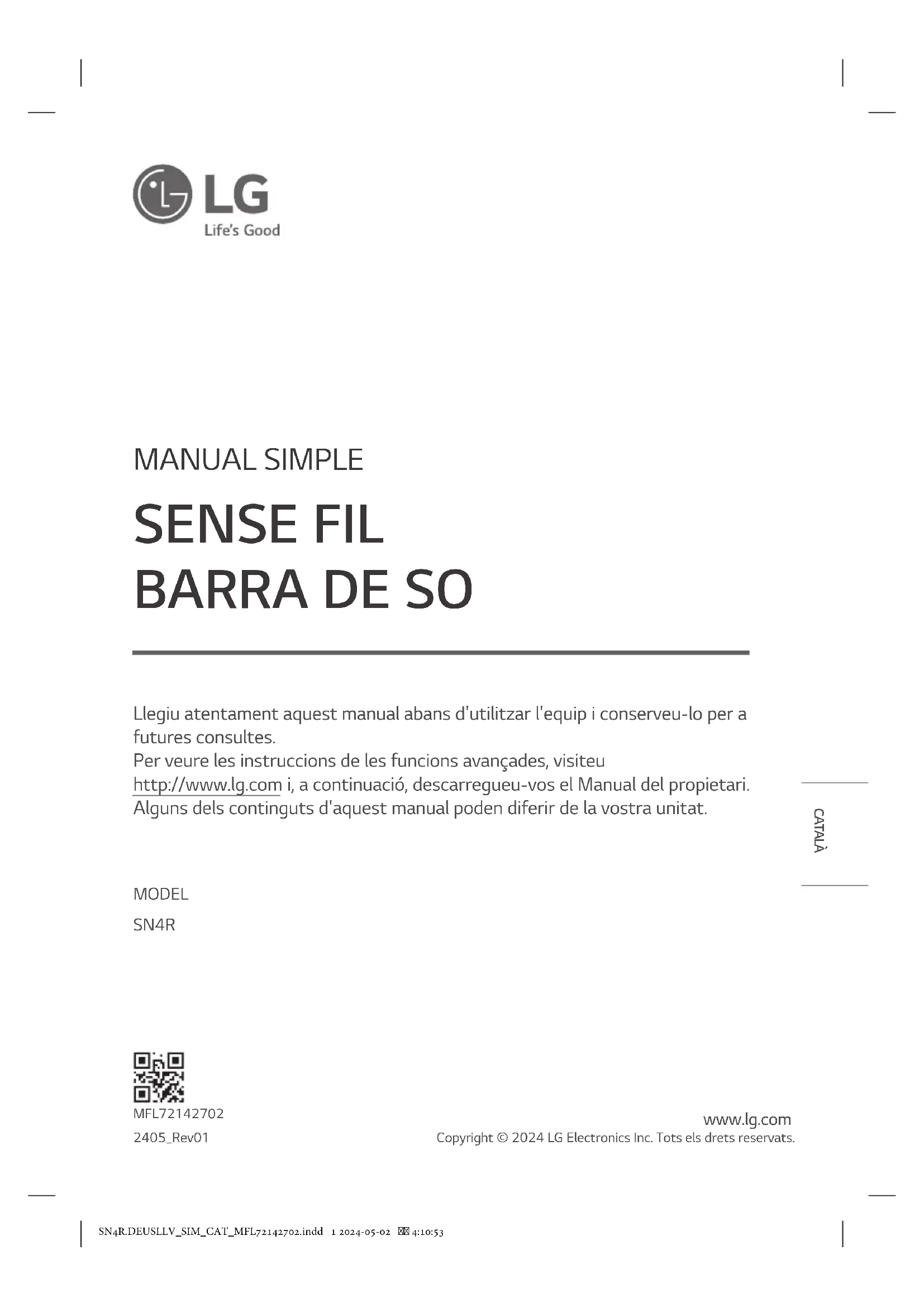

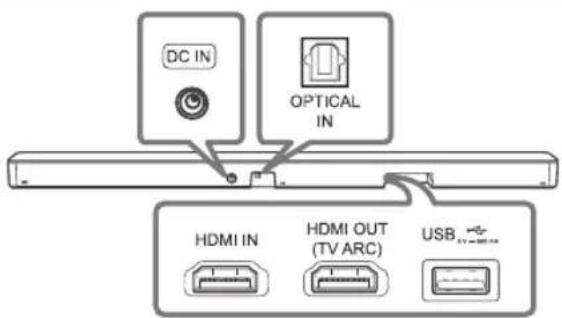

Llegiu atentament aquest manual abans d'utilitzar l'equip i conserveu-lo per a futures consultes. Per veure les instruccions de les funcions avançades, visiteu http://www.lg.com i, a continuació, descarregueu-vos el Manual del propietari. Alguns dels continguts d'aquest manual poden diferir de la vostra unitat. MODEL SN4R CATALÀ 2405_Rev01 MFL72142702 SN4R.DEUSLLV_SIM_CAT_MFL72142702.indd 1 2024-05-02 4:10:53Tauler frontal Els botons es troben al costat. 1 (En espera)············Activa o desactiva la unitat. F (Funció)·························Selecciona la funció. p/o (Volum)························Ajusta el volum. Tauler posterior DC IN·················Connecteu a l'adaptador de CA. OPTICAL IN ········Connecteu a un dispositiu òptic. HDMI IN · Connecteu a un dispositiu amb HDMI OUT. HDMI OUT (TV ARC)······ Connecteu a un televisor. Port USB ·············Connecteu a un dispositiu USB. Assegureu-vos d'alinear i connectar correctament el cable òptic; una alineació incorrecta pot causar danys a la presa. Connexió de l'altaveu de subgreus Col·loqueu l'altaveu de subgreus sense l prop de la barra de so i seguiu els passos següents. a Connecta el cable d'alimentació de la barra de so i l'altaveu de subgreus sense l a la presa de corrent. b Activeu la barra de so.

• La barra de so i l'altaveu de subgreus sense l es connectaran automàticament. S'encén el LED groc - verd de l'altaveu de subgreus. Connexió manual de l'altaveu de subgreus Si l'altaveu de subgreus no emet cap so, proveu de connectar-lo manualment. a Premeu PAIRING a la part del darrere de l'altaveu de subgreus sense l.

• El LED groc - verd a la part frontal de l'altaveu de subgreus sense l parpelleja ràpidament. (Si el LED groc - verd no parpelleja, premeu i mantingueu premut PAIRING). b Activeu la barra de so.

• S'ha completat l'aparellament. S'encén el LED groc - verd a la part frontal de l'altaveu de subgreus sense l. Mantingueu la barra de so i l'altaveu de subgreus allunyats del dispositiu (per exemple, enrutador sense ls, forn microones, etc.) més d'1 m per evitar interferències amb dispositius sense l.

1 m SN4R.DEUSLLV_SIM_CAT_MFL72142702.indd 2 2024-05-02 4:10:54Connexió del televisor Connecteu la barra de so i el televisor mitjançant una connexió òptica ( ) o HDMI ARC ( ). Connexió òptica a Connecteu la barra de so al televisor mitjançant un cable òptic. b Congureu [Altaveu extern (òptic)] al menú de conguració del televisor.

Connexió HDMI (ARC) a Connecteu la barra de so al televisor mitjançant un cable HDMI. b Congureu [Altaveu extern (HDMI ARC)] al menú de conguració del televisor.

• La connexió HDMI no està disponible si el televisor no és compatible amb HDMI ARC.

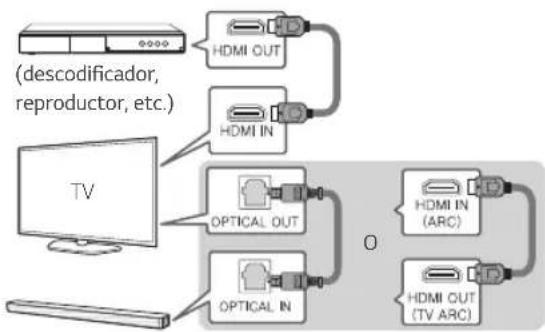

• Si aquesta unitat s'ha connectat per ÒPTIC i ARC alhora, el senyal d'ARC té una prioritat més alta. Connexió de dispositiu addicional a Connecteu al dispositiu extern de la manera següent.

OR(descodicador, reproductor, etc.)

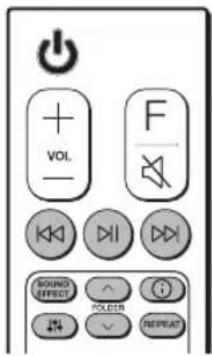

b Deniu la font d'entrada prement F repetidament. Control remot Substitució de bateria C/V: Salta/cerca N: Reprodueix/pausa - Bloqueig de connexió Bluetooth (BT LOCK): seleccioneu la funció Bluetooth prement F repetidament. Mantingueu premuda la tecla N i torneu-la a prémer per limitar la connexió Bluetooth només a televisors BT i LG. SOUND EFFECT: Selecciona un mode d'efecte de so. - Control remot del televisor: premeu SOUND EFFECT durant uns segons i torneu-lo a prémer per fer servir el control remot del televisor. FOLDER W/S: Cerca una carpeta. J: Mostra la informació d'un txer, una font d'entrada o el nom del dispositiu Bluetooth connectat. - Encesa/apagada (ON/OFF) automàtica: Premeu J uns segons i torneu-lo a prémer. : Ajusta el nivell de so de cada altaveu. - So envoltant: Premeu uns segons i torneu a prémer. REPEAT: Escolteu els vostres txers de forma repetida o aleatòria. SN4R.DEUSLLV_SIM_CAT_MFL72142702.indd 3 2024-05-02 4:10:55Informació addicional Especicacions Consum d'energia Consulteu l'etiqueta principal. En espera en xarxa: 1,0 W (Si s'han activat tots els ports de xarxa.) Adaptador de CA

• Sortida: 25 V 0 1,52 A Dimensions (Am x Al x P) Aprox. 890,0 mm X 57,0 mm X 85,0 mm amb base Font d'alimentació del bus (USB) 5 V 0 500 mA Amplicador (Potència de sortida RMS total) 420 W RMS Els dissenys i les especicacions poden canviar sense avís previ. So envolvent posterior Kit d'altaveus posteriors sense l inclòs per a un so envoltant real. (SPJ4M-S) Com desconnectar la connexió de xarxa sense l o el dispositiu sense l Deniu la funció AUTO POWER ON/OFF com a desactivada i apagueu la unitat. Informació del avís de software de codi obert Per obtenir el codi font sota GPL, LGPL, MPL i altres llicències de fonts obertes que tinguin les obligacions de revelar un codi font, que estigui contingut en aquest producte, i per accedir a tots els termes sobre llicència referits, així com als avisos sobre copyright i altres documents rellevants, si us plau, visiteu https://opensource.lge.com. LG Electronics també us proporcionarà codi obert en CD-ROM per un import que cobreix les despeses de la seva distribució (com el suport, l’enviament i la manipulació) prèvia sol·licitud per correu electrònic a [e-mail]. Aquesta oferta és vàlida per a qualsevol persona en possessió de la informació durant un període de tres anys després del darrer enviament d’aquest producte. Declaració de conformitat Mitjançant aquest document, LG Electronics declara que l’equip amb ràdio de tipus SENSE FIL BARRA DE SO compleix amb la Directiva 2014/53/UE. El text complet de la declaració de conformitat de la UE està disponible a l’adreça d’internet següent: http://www.lg.com/global/support/cedoc/cedoc# Per motius de protecció de l’usuari, aquest aparell s’ha d’instal·lar i utilitzar amb una distància mínima de 20 cm entre l’aparell i el cos. Rang de freqüència Potència de sortida (màx.) De 2.402 a 2.480 MHz 10 dBm De 5.730 a 5.850 MHz 13,35 dBm SN4R.DEUSLLV_SIM_CAT_MFL72142702.indd 4 2024-05-02 4:10:55MANUAL SIMPLE Kit d'altaveus posteriors sense l Llegiu atentament aquest manual abans d'utilitzar l'equip i conserveu-lo per a futures consultes. Per veure les instruccions de les funcions avançades, visiteu http://www.lg.com i, a continuació, descarregueu-vos el Manual del propietari. Alguns dels continguts d'aquest manual poden diferir de la vostra unitat. MODEL SPJ4M-S www.lg.com Copyright © 2024 LG Electronics Inc. Tots els drets reservats. CATALÀ 2405_Rev01 MFL72142902 SPJ4M-S(SN4R).DEUSLLV_SIM_CAT_MFL72142902.indd 1 2024-05-03 2:16:26a Connecteu el cable d'alimentació del receptor sense l a la presa de corrent.

Encengueu la unitat: la unitat i el receptor sense ls es connectaran automàticament. S'encén el LED groc - verd del receptor. Connexió del receptor sense fil manualment Si els altaveus posteriors no emeten so, intenteu connectar-los manualment. a Premeu el botó PAIRING a la part posterior del receptor sense l.

El LED groc - verd del receptor sense l parpelleja ràpidament. b Encengueu la unitat principal. c S'ha completat l'aparellament.

S'encén el LED groc - verd del receptor sense

Connexió dels altaveus posteriors

Connexió del receptor sense l

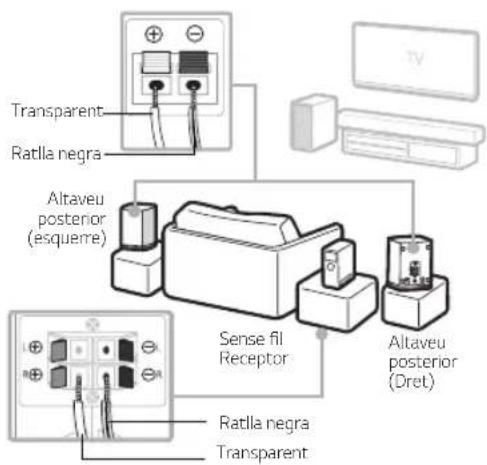

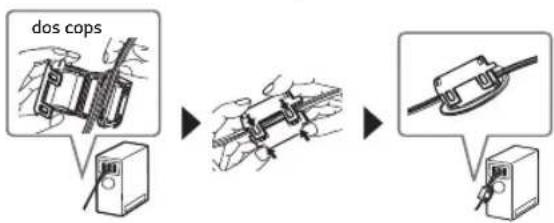

a Connecteu correctament els cables dels altaveus als altaveus posteriors. b Connecteu el receptor sense l i els altaveus posteriors (blau: esquerra, gris: dreta) amb els cables dels altaveus. c Encengueu la funció de So envolvent per gaudir del so envolvent. El disseny dels altaveus i el mètode de connexió poden ser diferents segons els models. Altaveu posterior (esquerre) Sense l Receptor Altaveu posterior (Dret) Transparent Ratlla negra Transparent Ratlla negra Establiu la distància entre la barra de so i el receptor sense l el més a prop possible i manteniu-los allunyats del dispositiu (p. ex. enrutador sense ls, forn microones, etc.) més d'1 m per evitar interferències sense l. !P> 1 m SPJ4M-S(SN4R).DEUSLLV_SIM_CAT_MFL72142902.indd 2 2024-05-03 2:16:28Informació addicional Especicació del receptor sense l Potència necessària Consulteu l'etiqueta principal del receptor sense l. Consum energètic Consulteu l'etiqueta principal del receptor sense l. Dimensions (Am x Al x P) Aprox. 60 mm x 220 mm x 175 mm Els dissenys i les especicacions poden canviar sense avís previ. Sobre Ferrite Core (Opcional) dos cops Declaració de conformitat Mitjançant aquest document, LG Electronics declara que l’equip amb ràdio de tipus RECEPTOR compleix amb la Directiva 2014/53/UE. El text complet de la declaració de conformitat de la UE està disponible a l’adreça d’internet següent: http://www.lg.com/global/support/cedoc/cedoc# Per motius de protecció de l’usuari, aquest aparell s’ha d’instal·lar i utilitzar amb una distància mínima de 20 cm entre l’aparell i el cos. Rang de freqüència Potència de sortida (màx.) De 5.730 a 5.850 MHz 13,35 dBm Activació/desactivació del so envolvent Quan activeu la funció de so envolvent, podreu gaudir d'un magnífic so envolvent per a totes les fonts de so d'entrada amb altaveus posteriors. La conguració inicial de la funció de so envolvent s'ha desactivat (OFF). Activeu la funció de so envolvent per fer-la servir. So envolvent activat: Mantingueu premut el botó al control remot durant uns 3 segons i després premeu el botó repetidament per seleccionar ON - SURROUND a la nestra de visualització. So envolvent desactivat: Mantingueu premut el botó al control remot durant uns 3 segons i després premeu el botó repetidament per seleccionar OFF - SURROUND a la nestra de visualització. SPJ4M-S(SN4R).DEUSLLV_SIM_CAT_MFL72142902.indd 3 2024-05-03 2:16:29SPJ4M-S(SN4R).DEUSLLV_SIM_CAT_MFL72142902.indd 4 2024-05-03 2:16:29
