Марка	Hotpoint
Модел	PHVP 6.6F LM K
Тип продукт	Аспиратор
Тип монтаж	Канализиран / Рециркулация (с опционален комплект въгленов филтър)
Размери (Височина x Ширина x Дълбочина)	71-104.5 cm x 59.8 cm x 32.6 cm (или 71-104.5 x 79.8 x 32.6 за по-широк модел)
Диаметър на изпускателната тръба	15 cm
Контроли	Сензорен панел с избор на скорост, осветление, таймер и индикатори за насищане на филтъра
Осветление	LED (10 пъти по-дълъг живот, 90% икономия на енергия)
Брой скорости	3 скорости + интензивна (таймер 5 минути)
Тип филтър	Мазнинен филтър (измива се месечно) и синтетичен въгленов филтър (измива се на всеки 2 месеца, заменя се на всеки 3 години) или опционален кръгъл въгленов филтър (заменя се на всеки 4 месеца)
Функции за безопасност	Автоматично изключване при повишаване на температурата, безопасност за деца (8+ години с надзор), без фламбе, минимално разстояние 45 cm от електрическа готварска повърхност / 65 cm от газова готварска повърхност
Захранване	220-240 V, 50/60 Hz (вижте табелката с данни)
Клас на енергийна ефективност	Вижте енергийния етикет
Ниво на шум	Зависи от скоростта (вижте техническите данни)
Тегло	Не е посочено в ръководството (приблизително 15-20 kg типично за подобни модели)
Включени аксесоари	Синтетичен въгленов филтър (ако е включен), мазнинен филтър, крепежни елементи за монтаж
Опционални аксесоари	Комплект за рециркулация с въгленов филтър, изпускателна тръба
Гаранция	Вижте гаранционната книжка
Поддръжка	Почиствайте външната повърхност месечно с неутрален препарат; мазнинен филтър месечно; въгленов филтър на всеки 2 месеца (измиваем) или заменяйте на всеки 3-4 години
Изхвърляне	Съответства на WEEE; рециклирайте на подходящ пункт за събиране

Често задавани въпроси - PHVP 6.6F LM K HOTPOINT

Какво е минималното разстояние между готварската повърхност и аспиратора?

Минималното разстояние е 45 cm за електрически готварски повърхности и 65 cm за газови или смесени. Ако инструкциите за газовата готварска повърхност изискват по-голямо разстояние, следвайте тях.

Как да почистя мазнинния филтър?

Почиствайте мазнинния филтър веднъж месечно с неагресивен препарат, на ръка или в съдомиялна машина на ниска температура и кратък цикъл. За да го свалите, издърпайте дръжката за освобождаване на пружината.

Колко често трябва да сменям въгленовия филтър?

Синтетичният въгленов филтър трябва да се измива на всеки 2 месеца и да се заменя на всеки 3 години или при повреда. Опционалният кръгъл въгленов филтър трябва да се заменя на всеки 4 месеца и не може да се мие.

Как да нулирам индикатора за насищане на филтъра?

След почистване или смяна на филтрите, натиснете и задръжте бутона за таймер (T5), докато индикаторът спре да мига.

Мога ли да използвам аспиратора в режим на рециркулация?

Да, аспираторът може да се използва в филтрираща версия чрез инсталиране на опционален комплект въгленов филтър. Ако аспираторът е доставен със синтетичен въгленов филтър, той вече е подготвен за рециркулация.

Как да сменя LED светлините?

Аспираторът използва LED технология. Ако светлините се повредят, свържете се с оторизиран сервиз за смяна. Не се опитвайте да ги сменяте сами.

Какво да направя, ако аспираторът се изключи по време на работа?

Проверете дали захранването е свързано и омниполярният превключвател не е задействан. Изключете от мрежата за 5 секунди и включете отново. Ако проблемът продължава, свържете се с Технически сервиз.

Безопасен ли е аспираторът за използване с газови готварски повърхности?

Да, но се уверете, че помещението е добре проветрено и спазвайте минималното разстояние (65 cm). Не използвайте фламбе под аспиратора и никога не оставяйте олио за пържене без надзор.

Могат ли деца да използват този уред?

Деца на 8 години и повече могат да използват аспиратора, ако са под надзор. По-малките деца трябва да се държат далеч. Не позволявайте на деца да си играят с контролите.

Как да изтегля ръководството за този аспиратор?

Посетете docs.hotpoint.eu или използвайте QR кода върху продукта. Алтернативно, свържете се с отдела за следпродажбено обслужване на Hotpoint с модела и серийния номер.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PHVP 6.6F LM K HOTPOINT

BG Ръководство за употреба

Hotpoint

• Преди каквато и да било операция, свързана с почистването или поддръжката, изключете аспиратора от ел. мрежата, като извадите щепсела от контакта или изключите главния прекъсвач в жилището.
• При извършване на всички операции свързани с инсталирането и поддръжката, използвайте работни ръкавици.
• Уредът може да бъде използван от деца на възраст не по-ниска от 8 години и от лица с ограничени физически, сетивни или умствени възможности или хора без опит или необходимите познания, но при условие че са под наблюдение или след като са получили необходимите инструкции за безопасно използване на уреда и свързаните с него опасности.
• Не позволявайте на децата да си играят с уреда!
• Почистването и поддръжката не трябва да се извършва от деца без наблюдението на възрастен.
• Помещението трябва да разполага с достатъчна вентилация когато аспираторът се изпозва едновременно с други уреди на газ или друг вид гориво.
• Аспираторът трябва да се почиства често както отвътре така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА).
• Придържайте се към инструкциите посочени в наръчника за поддръжка!
• Неспазването на инструкциите за почистване на аспиратора и за подмяна и почистване на филтрите води до риск от пожар.
• Строго забранено е приготвянето на ястия фламбе под аспиратора.
• За да подмените лампите, използвайте само тези, които са посочени в раздел „Поддръжка/подмяна на лампите“, както е посочено в настоящия наръчник за експлоатация.
  Използването на открит пламък е вредно за филтрите и може да предизвика пожар, затова трябва на всяка цена да се избягва.
  Приготвянето на пържени храни трябва да се извършва под наблюдение, тъй като сгорещеното олио може да се възпламени.
  ВНИМАНИЕ: Когато готварският плот работи, достъпните части на аспиратора могат да се нагорещят.
• Не свързвайте уреда към ел. мрежата докато не сте приключили окончателно с монтажа.
• Що се отнася до техническите размери и мерките за безопасност, които трябва да предприемете за отвеждането на димните газове навън, Ви препоръчваме да се придържате стриктно към правилата, предвидени в регламентите на компетентните местни власти.
• Аспирираният въздух не трябва да се насочва към тръбопроводите, които се използват за отвеждане на димните газове, отделящи се при използването на уреди работещи с газ или друг вид гориво.

⚠️ ВНИМАНИЕ! Неисталирането на болтовете и механизмите за фиксиране в съответствие с настоящите инструкции може да доведе до рискове от електрическо естество.

• Не използвайте и не оставяйте аспиратора без правилно монтирани лампички поради евентуален риск от токов удар.
• Никога не използвайте аспиратора без правилно монтирана решетка!
• Аспираторът не трябва НИКОГА да се използва като опорен плот освен ако това не е специално указано.
• При монтажа изполвайте само фиксиращите болтове, които са доставени заедно с уреда или ако няма такива, закупете подходящи болтове.
• Използвайте болтове с подходяща дължина, както е посочено в наръчника за инсталиране.
• При наличие на съмнения, моля свържете се с оторизирания сервис за техническо обслужване или квалифициран персонал.

⚠️ ВНИМАНИЕ! Не използвайте с програматор, таймер, отделно дистанционно управление или каквото и да е друго устройство, което се активира автоматично.

Дръжте децата под 3 годишна възраст далеч от уреда. Без непрекъснато наблюдение на възрастен, съхранявайте уреда далеч от деца на възраст под 8 години.

ВНИМАНИЕ: уредът не е предназначен да функционира чрез външно устройство или отделна система за дистанционно управление.

⚠️ Този уред не е предназначен за професионална употреба. Не използвайте уреда на открито.

За да избегнете риск от нараняване на хора, този уред трябва да бъде преместван и инсталиран от двама или повече човека.

Инсталирането, включващо евентуални съединения за водно захранване (ако е предвидено), електрически свързвания, и операциите, свързани с ремонт трябва да се извършват от квалифициран персонал.

Като приключи инсталирането, съхранявайте опаковъчния материал (пластмасови части, полистирол и т.н.) далеч от деца, за да се избегне риск от задушаване.

Не използвайте уреда, когато сте мокри или с боси крака.

Никога не използвайте парочистачки за почистване – риск от токов удар.

Опаковъчният материал се рециклира на 100% и е маркиран със символа за рециклиране

Аспираторът може да се различава външно от чертежите поместени в настоящото упътване, но независимо от това инструкциите за употреба, поддръжката и инсталирането са абсолютно същите.

Придържайте се стриктно към тук посочените инструкции. Фирмата не носи отговорност за евентуални неизправности, повреди или възпламеняване на уреда, възникнали в резултат на неспазване на инструкциите в настоящото упътване. Аспираторът е проектиран за аспириране на дима и парата, които се отделят при готвене, и е предназначен само за битова употреба.

- Съветваме Ви да съхранявате настоящото упътване за да може да го използвате във всеки един момент. При продажба, отдаване под наем или преместване, упътването за употреба трябва да остане заедно с продукта.

- Прочетете внимателно инструкциите! Те съдържат важна информация относно инсталирането, употребата и мерките за безопасност.

• Забранено е нанасянето на електрически или механически изменения върху продукта и върху въздуховодните тръби!

- Преди да пристъпите към инсталирането на уреда, уверете се, че няма увредени части. Ако има такива, свържете се с търговския представител и не пристъпвайте към инсталиране.

- Минималното разстояние между повърхността, на която се поставят съдовете за готвене и най-ниската част на кухненския аспиратор, трябва да бъде не по-малко от 45cm в случай на електрически печки и не по-малко от 65cm, в случай на газови или комбинирани печки.

Ако в инструкциите на газовия уред за готвене е посочено по-голямо разстояние, то трябва да се има предвид.

ЕЛ. СВЪРЗВАНЕ

Напрежението в ел.мрежата трябва да отговаря на напрежението, което е посочено върху етикета с данните за аспиратора, поставен от вътрешната му страна. Ако е снабден с щепсел свържете аспиратора към контакт, съответстващ на действащите норми и намиращ се на лесно достъпно място дори и след приключване на монтажа. Ако не е снабден с щепсел (директно свързване към мрежата), или щепсельт не е на достъпно място след приключване на монтажа, използвайте двуполюсен прекъсвач според нормите, така че да се осигури пълно изключване на мрежата при свръхнапрежение III, в съответствие с правилата за монтиране.

⚠️ ВНИМАНИЕ! Преди да свържете отново аспиратора към мрежата и да проверите дали функционира правилно, проверете дали кабельт е монтиран както трябва.

Ако кабельт не е оборудван с щепсел,свържете проводниците съгласно следната таблица:

Направете справка със стойността, посочена на етикета с характеристики вътре в аспиратора.

Свързване на кабелите

N : син

L : кафяв

Подмяна на захранващия кабел

Аспираторът е снабден със специален кабел за захранване; в случай, че кабельт бъде увреден обърнете се към гаранционния сервис за да получите нов.

ОТВЕЖДАНЕ НА ВЪЗДУХА

(за аспирираща версия)

Свържете аспиратора към въздуховодни тръби и отвори в стената. Диаметърът на тръбите трябва да съответства на диаметъра на съединителния фланец за отвеждане на въздуха.

Свързването към въздуховодни тръби и отвори с по-мальк диаметър намалява капацитета на аспириране и увеличава значително шума по време на работа.

В тези случаи фирмата не поема никаква отговорност.

! Използвайте тръба с необходимата дължина.
! Използвайте тръба с възможно най-малко тръбни колена (с максимален ъгъл на извивка: 90°).
! Не променяйте рязко сечението на тръбите!
! Фирмата не поема никаква отговорност в случай на неспазване на настоящите норми.

! Аспираторът е готов за употреба във вариант на аспирираща версия.

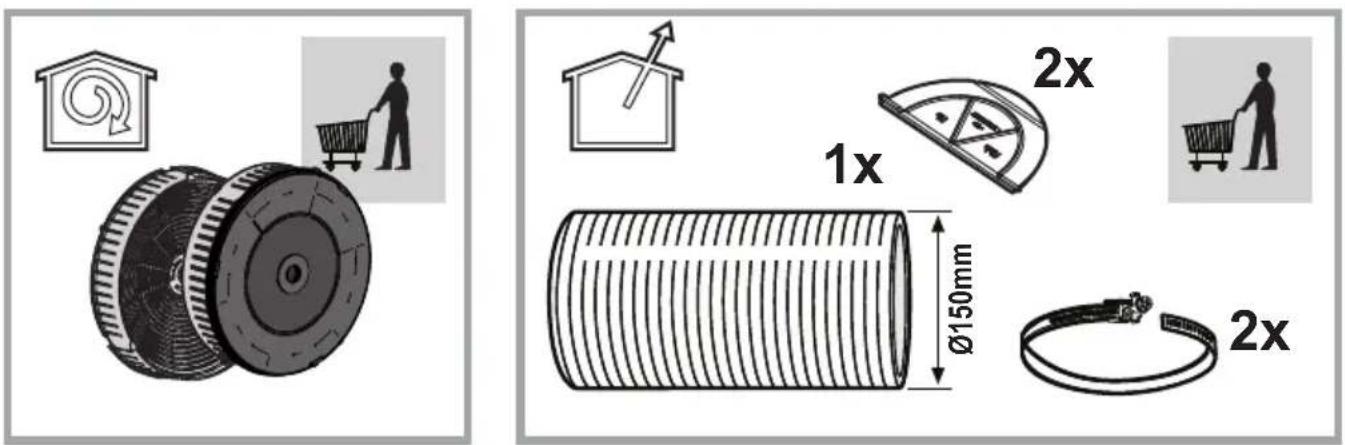

За да използвате аспиратора във вариант на филтрираща версия е необходимо да инсталирате специалния ДОПЪЛНИТЕЛЕН КОМПЛЕКТ.

В началото на настоящия наръчник е посочено дали ДОПЪЛНИТЕЛНИЯТ КОМПЛЕКТ е доставен или трябва да бъде закупен отделно.

Бележка: Ако комплектът е вече доставен, имайте предвид, че в някои случаи допълнителната филтрираща система на базата на филтри с активен въглен може вече да е инсталирана върху аспиратора.

Информацията относно трансформирането на аспиратора от аспирираща във филтрираща версия се съдържа в настоящото ръководство.

Аспирираща версия

Парата се отвежда навън посредством въздуховодна тръба свързана със съединителния фланец.

⚠️ ВНИМАНИЕ!

Въздуховодната тръба не е включена към аксесоарите и трябва да бъде закупена отделно. Диаметърът на въздуховодната тръба трябва да отговаря на диаметъра на съединителния пръстен.

⚠️ ВНИМАНИЕ!

Ако аспираторът е снабден с филтри с активен въглен, въпросните трябва да бъдат отстранени.

Филтрираща версия

Аспирираният въздух се пречиства и освежава преди да влезе отново в обръщение в помещението. За да използвате аспиратора в този вариант на работа трябва да инсталирате допълнителна филтрираща система на базата на филтри с активен въглен.

КОМАНДИ

Абсорбаторът разполага с команден панел с контрол на скоростите на засмукване и контрол на включването на светлината за осветяване на готварския плот.

T1

T2

T3

T4

T5

.За да въведете желаните функции е достатъчно да докоснете леко командите:

T1. Бутон за увеличаване на скоростта (мощността) на аспириране:
T2. Бутон за намаляване на скоростта (мощността) на аспириране.
T3. Бутон ON/OFF на аспиратора
T4. Бутон ON/OFF на осветлението
T5. Бутон ON/OFF за програмирано изключване:

Служи за програмиране на изключването на скоростта (мощността) на аспириране; активира се след приблизително 3 минути.

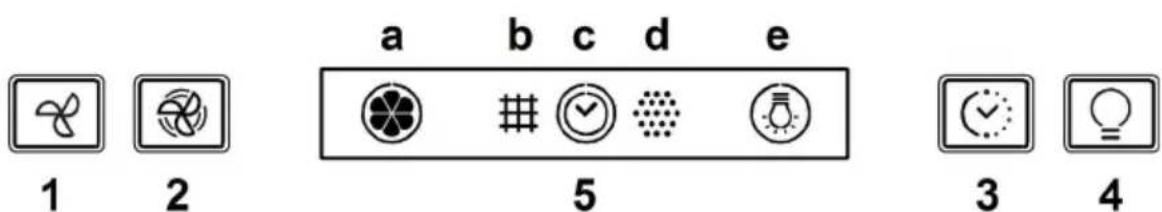

1. OFF / Бутон за намаляване на скоростта (мощността) на аспириране

2. ON / Бутон за увеличаване на скоростта (мощността) на аспириране

Бележка: интензивната скорост (мощност) на аспириране е с времетраене 5 минути (светодиодът „с“ премигва); след което аспираторът се връща към 2-ра скорост (мощност) на аспириране.

1. Бутон ON/OFF таймер: забавя с 5 минути деактивирането на избраната скорост (мощност) на аспириране.

Бележка: този бутон се използва също и за функцията „Нулиране на индикатора за замърсяване на филтъра”.

1. Бутон ON/OFF за осветлението

2. Дисплей върху който се изобразява:

a. Скоростта (мощността) на аспириране: индикаторът се завърта в зависимост от избраната скорост (мощност) на аспириране. Функция за безопасност: светодиодът премигва.

b. Замърсяване на филтъра за задържане на мазнини: включва се, когато е необходимо да се извърши

поддръжка на филтъра.

с. Таймер.

d. Замърсяване на филтъра с активен въглен: включва се, когато е необходимо да се извърши поддръжка на филтъра.

Бележка: по принцип тази функция е деактивирана и трябва да се активира само ако аспираторът се използва във вариант на филтрираща версия (когато филтърът с активен въглен е монтиран).

За целта изпълнете следните операции:

- Изключете аспиратора.

- Натиснете едновременно бутони 1 и 3 и задръжте, докато светодиодът не престане да мига (т.е. се деактивира) и започне да свети с постоянна светлина (т.е. светодиодът е активиран).

- Спрете да натискате бутоните.

За да деактивирате функцията, повторете процедурата: светодиодът, който свети с постоянна светлина (активиран светодиод) започва да премигва (светодиодът е деактивиран).

e. Осветление.

Аспираторът е оборудван със сензор, който при внезапно покачване на температурата задейства аспирацията докато температурата намалее чувствително.

Нулиране на сигнализатора за замърсяване на филтъра

След като приключите с поддръжката на филтъра, натиснете бутон № 3 и задръжте докато светодиодът не изгасне.

T1. Прекъсвач осветление ON/OFF.

T2. Прекъсвач OFF/скорост 1

T3. Избиране на скорост 2

T4. Избиране на скорост 3

ПОДДРЪЖКА

Почистване

За почистването използвайте ЕДИНСТВЕНО кърпа, навлажнена с неутрални течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ ПРИБОРИ ЗА ПОЧИСТВАНЕ!

Избягвайте препарати, които съдържат абразивни частици. НЕ ИЗПОЛЗВАЙТЕ СПИРТ!

Панел за периметрална аспирация

Почиствайте периметралния аспириращ панел толкова често, колкото почиствате филтъра за мазнини. За целта използвайте кърпа и слабо концентриран почистващ препарат. Не употребявайте никога препарати, които съдържат абразивни частици.

Поддръжка на филтрите за

мазнини

Филтърът задържа мазните частици, отделяни при готвене.

Почиства се веднъж месечно с неутрални препарати. Мие се ръчно или в съдомиялна машина на ниска температура и кратък режим на измиване.

При миене на филтъра за мазнини в съдомиялна машина е възможно той да се обезцвети, но това в никакъв случай не намалява способността му на филтриране.

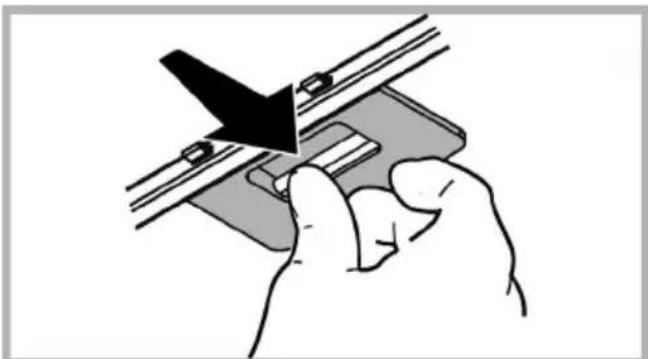

За да разглобите филтъра за мазнините, дръпнете дръжката с пружинен механизмъм.

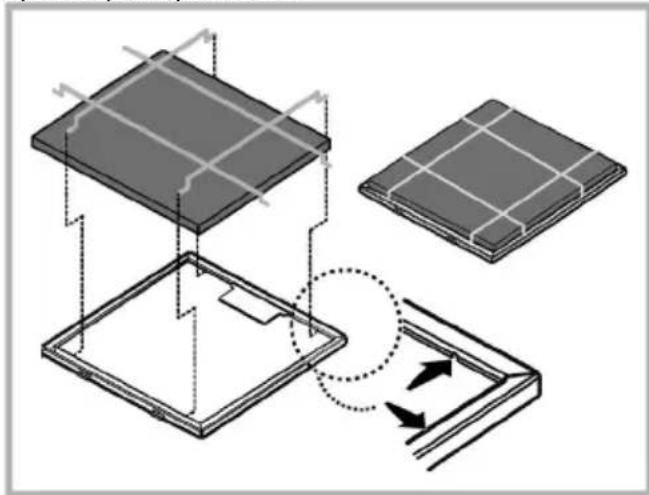

Поддръжка на филтъра с активен въглен

Задържа неприятните миризми, които се отделят при пържене.

Филтър тип подложка (приложен към продукта).

Филтърът с активен въглен може да бъде почистван на всеки два месеца или когато индикаторът за насищане на филтрите (ако избраният от Вас модел е снабден с такъв) го показва. Мие се с топла вода и подходящи препарати или в съдомиялна машина на 65°C. Във втория случай в съдомиялната машина не трябва да има други съдове и трябва да се изпълни режима на измиване докрай.

Подсушете внимателно филтъра, след което го поставете във фурната за около 10 минути на 100°C.

Текстилните възглавнички на филтъра трябва да се подменят на всеки три години или ако повърхността им е

увредена.

Филтърът тип подложка може да бъде заменен с Кръгъл филтър с въглен.

Кръгъл филтър с активен въглен

Поставете по един филтър от всяка страна, така че да се покрият двете предпазни решетки на работното колело на мотора, след което завъртете по посока на часовниковата стрелка.

При демонтажа завъртете в посока обратна на часовниковата стрелка.

Филтърът с активен въглен се запушва приблизително след дълъг период на използване в зависимост от начина на готвене и от това колко често почиствате филтъра.

Във всеки случай е необходимо да подменяте филтъра с активен въглен на всеки четири месеца или когато индикаторът за засищане на филтрите показва, че е необходимо.

Не се мие нито може да се използва повторно.

Аспираторът разполага с осветителна система със СВЕТОДИОДИ.

СВЕТОДИОДИТЕ гарантират оптимално осветление, до 10 пъти по-силно от традиционните лампи и позволяват 90% икономия на електроенергия.

-За да подмените лампите, моля свържете с оторизирания сервис за резервни части.

РЕЦИКЛИРАНЕ

Този уред отговаря на изискванията на :

- Европейската директива 2012/19/EC

Уверявайки се, че този уред ще бъде рециклиран по подобаващият за това начин, Вие допринасяте за опазването на околната среда и вашето здраве.

Символът ■ върху уреда или в придружаващата го документация посочва, че този продукт не трябва да бъде считан за домашен отпадък, а трябва да бъде предаден в специално предназначените за това пунктове за рециклиране на електрическа и електронна техника. Придържайте се към местните нормативи за преработка на отпадъци. За по-подробна информация във връзка с предаването, събирането и рециклирането на този продукт ви съветваме да се обърнете към компетентните местни служби, службите за събиране на домашни отпадъци или магазинът, в който сте закупили този ел. уред.

Уредът е проектиран, тестван и произведен в съответствие с:

• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Работни характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC - Електромагнитна съвместимост: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предложения за правилна употреба, за да се намали въдействието върху околната среда: Включете (ON) аспиратора на минимална скорост, когато започнете да готвите и го оставете да работи няколко минути след приключване на готвенето.

Увеличавайте скоростта само в случай на голямо количество дим и пари и използвайте увеличените скорости само в екстремни ситуации. Сменяйте филтъра/филтрите с активен въглен, когато е необходимо, за да поддържате добра ефективност на намаляване на миризмата. Почиствайте филтъра/филтрите за мазнини, когато е необходимо, за да поддържате добра ефективност на филтъра за мазнините. Използвайте максимальния диаметър на системата за отвеждане на въздуха, посочен в това ръководство за оптимизиране на ефективността и за намаляване на шума.

Ако нещо не функционира както трябва, преди да се свържете с Техническото обслужване, направете някои семпли проверки:

- Ако аспираторът не функционира:

Проверете дали:

• не е прекъснал тока;
• е зададена някаква скорост.

- Ако аспираторът не засмуква достатьчно:

Проверете дали:

• Избраната скорост е подходяща в зависимост от отделеното количество дим и пара.
• Дали кухнята се проветрява достатъчно, за да се осигури обмяна на въздуха.
• Филтърът с активен въглен не е износен (филтрираща версия).

- Ако аспираторът е изгаснал по време на работа:

Проверете дали:

• не е прекъснал тока;
• многополюсният прекъсвач не е изключил.

В случай на неизправност във функционирането, преди да се обърнете към техническия сервис, изключете аспиратора от мрежата най-малко за 5 секунди, като извадите щепсела, след което го свържете отново. В случай, че неизправността все още е налице, обърнете се към гаранционния сервис.

ТЕХНИЧЕСКИ ДАННИ

Височина (cm)		Широчина (cm)	Дълбочина (cm)	на изпускателната тръба (cm)
	71-104,5	59,8	32,6	15
	79,5-104,5
	71-104,5	79,8	32,6	15
	79,5-104,5

Компоненти, които не са включени към продукта

Можете да свалите инструкциите за безопасност, ръководството за потребителя и листовката с енергийните показатели на уреда, като:

• Посетите нашия уебсайт docs.hotpoint.eu
• Използвате QR кода
• Освен това можете да се свържете с отдела за следпродажбено обслужване (вижте телефонния номер в книжката за гаранцията). При контакт с отдела за следпродажбено обслужване на клиенти съобщавайте кодовете, посочени на заводската табелка на Вашия уред.
