РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SN63HX14CE SIEMENS

Съвети за ремонт - Съдомиялна машина

i Относно този документ.... 4

1.1 Важна информация....4

1.1.1 Цел 4

1.2 Обяснение на символите....4

1.2.1 Нива на опасност 4

1.2.2 Символи за опасност.... 4

1.2.3 Структура на предупрежденията....5

1.2.4 Общи символи 5

Безопасност......6

2.1 Общи инструкции за безопасност 6

2.1.1 Всички домашни уреди....6

Инструменти и помощни средства....7

Ремонт

4.1 Смяна на работния плот 8

4.1.1 Сваляне на работния плот 8

4.1.2 Монтиране на работния плот 8

4.2 Монтиране на системата от кошници....9

4.2.1 Монтиране на плъзгач на палеца за 86-см модел ..... 9

4.2.2 Монтиране на фиксатора за чаши....9

4.2.3 Монтиране на вложката на парогенератора.... 10

4.3 Смяна на гнездото varioDrawer 11

4.3.1 Изваждане на гнездото varioDrawer 11

4.3.2 Монтиране на гнездото varioDrawer 12

4.4 Смяна на разпръсквашите рамена 13

4.4.1 Изваждане на разпръсквашото рамо 13

4.4.2 Монтиране на разпръсквашото рамо 13

4.5 Смяна на филтрите 14

4.5.1 Изваждане на филтъра 14

4.5.2 Монтиране на филтрите.... 14

4.6 Монтиране на пръскащата глава за тави.... 15

4.7 Смяна на захранващия кабел.... 16

4.7.1 Изключване на захранващия кабел.... 16

4.7.2 Включване на захранващия кабел 16

4.8 Смяна на капачката за почистващия препарат.... 17

4.8.1 Сваляне на капачката за почистващия препарат..... 17

4.8.2 Поставяне на пружината.... 17

4.8.3 Монтиране на капачката за почистващия препарат.... 17

4.9 Смяна на капака на помпата за отпадни води.... 18

4.9.1 Сваляне на капака на помпата за отпадни води 18

4.9.2 Монтиране на капака на помпата за отпадни води 18

4.10 Смяна на страничния панел.... 19

4.10.1 Сваляне на страничния панел 19

4.10.2 Монтиране на страничния панел 20

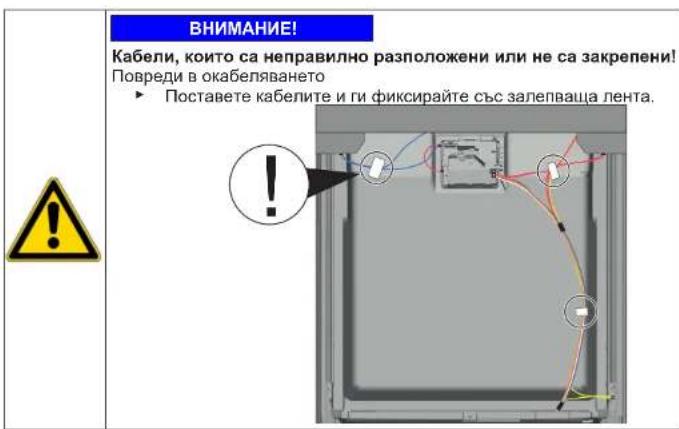

4.11 Смяна на външната врата.... 21

4.11.1 Изваждане на външната врата 21

4.11.2 Монтиране на външната врата 21

4.12 Смяна на контролния панел.... 23

4.12.1 Сваляне на контролния панел 23

4.12.2 Монтиране на контролния панел 23

4.13 Фиксиране на пружините на вратата 24

4.14 Смяна на долния панел.... 26

4.14.1 Сваляне на долния панел.... 26

4.14.2 Монтиране на долния панел 26

4.15 Смяна на плочата на главния контакт 27

4.15.1 Сваляне на плочата на главния контакт 27

4.15.2 Монтиране на плочата на главния контакт 27

4.16 Смяна на тръбопровода за препълване.... 28

4.16.1 Сваляне на канала за препълване 28

4.16.2 Монтиране на тръбопровода за препълване 29

4.17 Смяна на вътрешната врата 3

4.17.1 Сваляне на вътрешната врата.... 31

4.17.2 Монтиране на вътрешната врата.... 31

4.18 Смяна на пантата на вратата 32

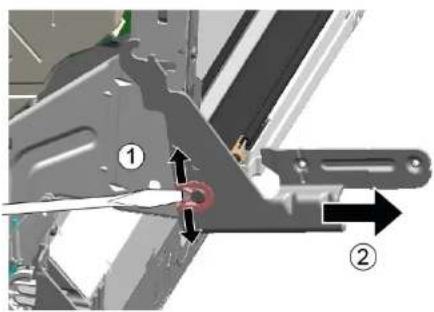

4.18.1 Сваляне на пантата на вратата 32

4.18.2 Монтиране на пантата на вратата 32

4.19 Смяна на уплътнението (долно) на вратата.... 34

4.19.1 Сваляне на уплътнението на вратата.... 34

4.19.2 Монтиране на уплътнението на вратата.... 35

4.20 Смяна на уплътнението (горно) на вратата.... 36

4.20.1 Сваляне на уплътнението на вратата.... 36

4.20.2 Монтиране на уплътнението на вратата.... 36

Съвети за ремонт - Съдомиялна машина

4.21 Смяна на EmotionLight 37

4.21.1 Сваляне на EmotionLight 37
4.21.2 Монтиране на EmotionLight.... 37

4.22 Смяна на TimeLight 40

4.22.1 Сваляне на TimeLight 40
4.22.2 Монтиране на TimeLight 40

4.23 Смяна на Gap illumination (Осветяване на пролуки).... 41

4.23.1 Сваляне на Gap illumination.... 41
4.23.2 Монтиране на Gap illumination 42

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
[001K]	Идентифициране на специален съвет (текст и/или графика)
[0024]	Идентифициране на прост съвет (само текст)
[0035]	Идентифициране на връзка към видео урок
[0047]	Идентифициране на необходимите ин-струменти
[0061]	Идентифициране на необходимите предварителни условия
[0064]	Идентифициране на условие (ако ..., тогава ...)
[0072]	Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Отвертка Тогх Т20 с отвор [00340764]	100 мм, за винтове с предпа-зен щифт
Отвертка Тогх Т15	Дължина 80 мм
Плоска отвертка Връх 10 мм x 1,6 мм x 200 мм
Клещи с игловид-ни челюсти [00340871]	Дължина: 200 мм, прави

Ремонт

4.1 Смяна на работния плот

Изискване:

Уредът е изключен от захранването.
Уредът е свободно достъпен.

4.1.1 Сваляне на работния плот

1. Свалете двата винта отзад (1) (опция).
2. Натиснете двата захващищи поста под работния плот нагоре (2).

4.1.2 Монтиране на работния плот

1. Заключете задната част на работния плот във водачите с помощта на задържащите втулки (1).

1. Натиснете работния плот напред (2).
2. Натиснете предната част на работния плот надолу, докато чуете двата зах- ващищи лоста да щракват на място (3).
3. Завийте отново двата винта (4) (опция).

Ремонт

4.2 Монтиране на системата от кошници

Изискване:

Съответната кошница е извадена от уреда.

4.2.1 Монтиране на плъзгач на палеца за 86-см модел

Специални инструменти:

Водач на палеца [00614935]

1. Поставете плъзгача на палеца по диагонал в предната част на кошницата.

2. Центрирайте и щракнете улея на палеца на място.

4.2.2 Монтиране на фиксатора за чаши

Специални инструменти:

Водач на палеца [00614935]
Фиксатор за чаши [00618565]

Когато миете чаши, фиксаторът за чаши може да бъде сгънат. До- пълнителниятъtъл намалява събирането на вода на дъното на чашите. При миене на високи чаши препоръчваме да оставяте фикса- тора сгънат надолу.

Ако горните кошници имат допълнителна пластмасова вложка, тя първо трябва да се извади.

1. Извадете пластмасовата вложка.

1. Щракнете фиксатора за чаши на място.

4.2.3 Монтиране на вложката на парогенератора

Специални инструменти:

Водач на палеца [00614935]
Фиксатор за чаши [00618565]

Закрепете вложката на парогенератора с крайните части под системата на кошниците.

4.3 Смяна на гнездото varioDrawer

4.3.1 Изваждане на гнездото varioDrawer

1. Огънете крилата на дръжката навътре.

1. Извадете дръжката нагоре.

2. Притиснете пластмасовите странични вложки навън и ги извадете нагоре от рамката.

1. Внимателно огънете направляващите езичета навън.

1. Издърпайте сгъваемите игли от езичетата.

2. Извадете предната метална рамка от държачите, като я натиснете.

1. Избутайте металлата рамка назад от водача.

4.3.2 Монтиране на гнездото varioDrawer

▶ Монтирайте в обратен ред.

Ремонт

4.4 Смяна на разпръскващите рамена

4.4.1 Изваждане на разпръскващото рамо

1. Отвийте горното разпръскващо рамо (1) и дръпнете надолу, за да го извадите (2).

1. Издърпайте надолу долното разпръскващо рамо, за да го извадите.

4.4.2 Монтиране на разпръсквящото рамо

1. Поставете долното разпръскващо рамо.
   Разпръсквашото рамо шраква на място.
2. Поставете горното разпръскващо рамо и го завийте здраво на място.

Ремонт

4.5 Смяна на филтрите

4.5.1 Изваждане на филтъра

1. Завъртете филтъра за едри частици обратно на часовниковата стрелка (1) и извадете филтърната система (2).

Уверете се, че в картера няма примеси.

1. Издърпайте надолу микрофилтъра, за да го свалите.

4.5.2 Монтиране на филтрите

1. Сглобете отново филтърната система. Уверете се, че заключващите фиксатори на филтъра за едри частици щракват на място.
2. Поставете филтърната система в уреда и завъртете филтъра за едри части- ци по посока на часовниковата стрелка. Уверете се, че маркировките със стрелки съвпадат.

Ремонт

4.6 Монтиране на пръскащата глава за тави

1. Свалете горната кошница.
2. Поставете пръскащата глава за тави в държача (1) и я завъртете надясно (2).

Пръскащата глава за тави щраква на място.

Ремонт

4.7 Смяна на захранващия кабел

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.

4.7.1 Изключване на захранващия кабел

- Преместете внимателно щепсела на захранващия кабел нагоре/надолу и го издърпайте от контакта.

4.7.2 Включване на захранващия кабел

ВНИМАНИЕ!

Прегряване на основната връзка! Риск от пожар

▶ Вкарайте плътно захранващия кабел, докато щракне.

Вкарайте щепсела на захранващия кабел в контакта, докато чуете, че шраква на място.

klick

Ремонт

4.8 Смяна на капачката за почистващия препарат

Като лостов инструмент можете да използвате малка отвертка.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Вратата е отворена.
√ Капачката за почистващия препарат е отворена.

4.8.1 Сваляне на капачката за почистващия препарат

1. Плъзнете капачката за почистващия препарат на разстояние 5 мм.
2. Издърпайте долната страна на капачката за почистващ препарат от направляващите шини и извадете горната страна на капачката от шините.
3. Свалете пружината.

4.8.2 Поставяне на пружината

1. Поставете дългия край на пружината в монтажния отвор на устройството за дозиране (1).

1. Поставете късия край на пружината в монтажния отвор на капачката за по- чистващия препарат (2).
2. Натиснете капачката в устройството за дозиране (3).

4.8.3 Монтиране на капачката за почистващия препарат

1. Поставете капачката за почистващия препарат на разстояние 5 мм от напълно отворено положение в направляващите шини от едната страна. Без да прилагате много сила, натиснете противоположната страна в направляващите шини.
2. Проверете работата на капачката за почистващия препарат.

Ремонт

4.9 Смяна на капака на помпата за отпадни води

Изискване:

Кошницата е свалена.
Филтрите са свалени.→14

4.9.1 Сваляне на капака на помпата за отпадни води

1. Премахнете събралата се вода.

Използвайте гъба, ако е необходимо.

1. Вдигнете капака на помпата, като използвате лъжица и го хванете за напречната греда.

1. Повдигнете капака на помпата навътре под ъгъл и го свалете.

4.9.2 Монтиране на капака на помпата за отпадни води

Капакът на помпата щраква на място.

Ремонт

4.10 Смяна на страничния панел

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
Самостоятелни уреди: работният плот е премахнат.→8

4.10.1 Сваляне на страничния панел

1. Свалете винтовете от страничния панел (1).

Фиг. 1: Напълно интегриран

1. Леко наклонете страничния панел отгоре (2).
2. Спуснете страничния панел и го издърпайте от улея на основата (3).

Ремонт

4.10.2 Монтиране на страничния панел

1. Поставете страничния панел в улея на основата (1).

Фиг. 2: Напълно интегриран

1. Натиснете страничния панел върху уреда (2).
2. Закрепете страничния панел с винтовете (3).

Ремонт

4.11 Смяна на външната врата

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.

4.11.1 Изваждане на външната врата

Просто извадете винтовете, както е описано в следните стъпки.

1. Отворете вратата.
2. Свалете четирите винта.

Закрепете вратата, като я държите от едната страна.

Свалете двата винта.

4.11.2 Монтиране на външната врата

ВНИМАНИЕ! Кабели, които са неправилно разположени или не са закрепени! Повреди в окабеляването ► Поставете кабелите и ги фиксирайте със залепваща лента.

Ремонт

Изискване:

Изолационният кожух е правилно позициониран и фиксиран от вътрешната страна на външната врата.
Във външната врата са вкарани панти.
1. Затворете вътрешната врата, без да я затръшвате рязко.
2. Натиснете външната врата нагоре под контролния панел (1).

1. Натиснете външната врата към вътрешната и задръжте (2).

4.

Закрепете вратата, като я държите от едната страна.

1. Закрепете външната врата с четири винта (метални 4 x 11 мм винтове).

4.12 Смяна на контролния панел

Ако даден операционен модул е дефектен, целият контролен панел трябва да бъде сменен.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Външната врата е свалена.
Външната врата е свалена (напълно интегрирана/интегрирана).

4.12.1 Сваляне на контролния панел

1. Изключете електрическите връзки от контролния панел и долния сензор за препарат за изплакване (1, 2).

1. Изключете заземяващия кабел (3) (опция).
2. Отворете вратата на уреда.

3. Закрепете контролния панел, за да предотвратите падането му (задръжте го).

4. Свалете шестте винта.

4.12.2 Монтиране на контролния панел

Използвайте винтове 4 x 16 мм.

▶ Монтирайте в обратен ред.

Ремонт

4.13 Фиксиране на пружините на вратата

1. Извадете капачката на водача на кабела.

1. 1. Отворете леко вратата (1).

2. Фиксирайте във вдлъбнатината на улея на основата (2).

3. Бавно затворете вратата (3).

Системата с кабели се прикрепя автоматично към пантата на вратата.

Ремонт

1. 1. Затворете леко вратата (4).

2. Преместете жлеба отзад и освободете пантата на вратата (5).

3. Отворете вратата (6).

1. Повторете процедурата отново от другата страна на уреда.

Ремонт

4.14 Смяна на долния панел

Краката са идентични и могат да се разменят.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Външната врата е свалена.
Външната врата е свалена (напълно интегрирана/интегрирана).

4.14.1 Сваляне на долния панел

1.

Неправилно сваляне. Ако долният панел се разхлаби отстрани и свали, двете скоби могат да се откъснат. Ако само едната скоба е повредена, страната може да се смени, тъй като скобите са идентични. Препоръчително е да поставите нещо под уреда отпред и отстрани, за да облекчите натоварването на долния панел с краката.

4.14.2 Монтиране на долния панел

1. Поставете краката.
2. Прикрепете долния панел отгоре (1) и го натиснете надолу, докато чуете, че щраква на място (2).

4.15 Смяна на плочата на главния контакт

Плочата на главния контакт е разположена в долната част отпред.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
√ Мебелният панел (опционален) е свален.
Външната врата е свалена.
Външната врата е свалена (напълно интегрирана/интегрирана).
Долният панел е свален (опция).→26

4.15.1 Сваляне на плочата на главния контакт

1. Свалете двата винта (1).

1 2 2 1

1. Освободете крепежните елементи (2).

2. Наклонете внимателно плочата на главния контакт напред (1).

В зависимост от серията на модела щепсельт към EmotionLight все още е закрепен към основата.

Освободете щепсела от палеца на фиксатора и дръпнете назад (опция) (2).

4.15.2 Монтиране на плочата на главния контакт

4.16 Смяна на тръбопровода за препълване

Тръбопроводът за препълване се намира в предната долна част на уреда.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
√ Мебелният панел е свален (опция).
Външната врата е свалена.
Долният панел е свален (опция).→26
Плочата на главния контакт е свалена.→27

4.16.1 Сваляне на канала за препълване

Остатьчна вода

■ При отстраняване на дренажния маркуч може да изтече остатъчна вода.
- Спрете водата или я премахнете от основния съд с всмукателна спринцовка.

1. Отпуснете механизма за захващане отгоре (1, 2).

1. Освободете крепежния елемент отгоре.

1. 1. Поставете отвертката под металния стопер (1).
2. Внимателно освободете металлата скоба (2).

1. Повдигнете тръбопровода за препълване.

4.16.2 Монтиране на тръбопровода за препълване

Повреди от вода поради неправилен монтаж на тръбопровода за препълване! Вкарайте правилно тръбопровода за препълване отделу във водача на улея на основата. Фиксирайте правилно тръбопровода за препълване на мястото му отгоре.

1. 1. Поставете тръбопровода за препълване (1).

2. Преместете тръбопровода за препълване в уплътнението (2).

3. Натиснете тръбопровода за препълване във водача на уплътнението (3).
4. Поставете тръбопровода за препълване стегнат (4).
5. Фиксирайте тръбопровода за препълване (5).

1. Проверете монтажа отляво и отдясно. 3. Проверете дали стои стабилно.

1. Закрепете с метална скоба от лявата и дясната страна.

4.17 Смяна на вътрешната врата

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.

4.17.1 Сваляне на вътрешната врата

1. Свалете винтовете (1).
2. Извадете вътрешната врата нагоре (2).

1. Закрепете пантата на вратата с винтове.
2. Поставете вътрешната врата върху пантата.
3. Закрепете вътрешната врата с винтове.

4.17.2 Монтиране на вътрешната врата

1. Разкрийте уплътнението на вратата отпред.
2. Преместете вътрешната врата зад уплътнението на вратата.
3. Затворете вътрешната врата.
4. Обърнете уплътнението на вратата нагоре. Страничните части се показват нагоре.
5. Преместете пантата на вратата нагоре.

Ремонт

4.18 Смяна на пантата на вратата

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
Страничният панел е свален.→19
Външната врата е свалена.
Вътрешната врата е свалена.
Контролният панел е свален.→23
Пружините на вратата са фиксирани. →24
Долният панел е свален.→26
Плочата на главния контакт е свалена.→27
√ Каналът за препълване е свален.→28

4.18.1 Сваляне на пантата на вратата

1. 1. Освободете фиксиращата кука с отвертка (1).
2. Издърпайте пантата на вратата напред (2).

1. Освободете заземяващата връзка на пантата.

4.18.2 Монтиране на пантата на вратата

ОПАСНОСТ Риск от токов удар поради ча Опасност за живота от токов уд ► Електрическите части тря рани електротехници. ► След ремонта трябва да съгласно VDE 0701 или в страната разпоредби.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Страница 32 от 989

Ремонт

1. 1. Поставете пантата на уреда (1).

2. Преместете пантата надолу (2), докато се фиксира към уреда.

Липсваща заземяваща връзка може да доведе до мрежово нап- режение на вратата.

Установете заземяващата връзка.

4.19 Смяна на уплътнението (долно) на вратата

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Външната врата е свалена.
Плочата на главния контакт е свалена.→27
Долният панел е свален (опция).→26
Пружините на вратата са свалени.
Контролният панел е свален.
Държачът на кабелния сноп отдолу вдясно е свален.

4.19.1 Сваляне на уплътнението на вратата

1. Свалете двете задържащи скоби на долното уплътнение на вратата (1, 2).

1. Отделете канала за препълване.

1. Повдигнете водосточния канал за препълване.

1. Свалете долното уплътнение от вътрешната врата.

4.19.2 Монтиране на уплътнението на вратата

1. Поставете уплътнителните капачки отляво и отдясно на уплътнителната релса с уплътнението на вратата.

1. Поставете уплътнението на вратата с уплътняващото крило във вътрешната врата.
2. Закрепете вратата с две задържащи скоби.

Ремонт

4.20 Смяна на уплътнението (горно) на вратата

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.

4.20.1 Сваляне на уплътнението на вратата

▶ Свалете уплътнението на вратата от вътрешната рамка.

4.20.2 Монтиране на уплътнението на вратата

Преди монтажа уплътнението на вратата трябва да бъде отрязано на правилната дължина. Тя е 1750 мм за уреди с височина 81 см и 1850 мм за уреди с височина 86 см.

1. Пригответе подходящо уплътнение за вратата.
2. Осигурете правилната позиция за монтаж на уплътнителния профил.

1. Бялата точка трябва да е нивото на уплътнителната лента.

Уплътнението не трябва да е вълнообразно или опънато в ъгли-те. Уплътнението се отрязва диагонално в краищата и се стес-нява в дъното на контейнера отпред.

Поставете края на уплътнението направо отпред под вътрешната врата. Уплътнението трябва да лежи възможно най-отстрани на контейнера.

Правилно поставено уплътнение на врата:

EmotionLight e разположена в горната предна външна част на резервоара за изплакване.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Уредите са свободно достъпни.
Работният плот е свален (опция).
Десният панел е свален (опция).→19

4.21.1 Сваляне на EmotionLight

1. Отделете куката на фиксатора отзад (1).

1. Извадете държача нагоре (2).

2. Издърпайте щепсела от конектора (долу вдясно от предната страна на уреда).

3. Свалете електрическата връзка от захранващия модул.

4.21.2 Монтиране на EmotionLight

1. Поставете държача в рамката на резервоара за изплакване (1).

1. Захванете куката на фиксатора (2).

3.

ВНИМАНИЕ!

Неправилен монтаж!

Повреда на кабела в зоната на пантата на вратата.

- Монтирайте кабела в зоната на пантата на вратата (между пантата на плочата и резервоара за изплакване), така че да не може да бъде повреден от движещи се части.

Монтирайте кабела от дясната долна страна.

Фиг. 3: Плосък кабел

1. Включете щепсела.

Ремонт

4.22 Смяна на TimeLight

Подменяйте TimeLight само като комплект. Модульт TimeLight е фиксиран в задната част на плочата на главния контакт.

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Долният панел е свален.→26
√ Главната плоча на контакта е свалена и обърната.→27

4.22.1 Сваляне на TimeLight

1. Огънете фиксиращите (1) елементи леко навън.

1. Издърпайте модула TimeLight нагоре от водача (2).

4.22.2 Монтиране на TimeLight

1. Огънете фиксиращите (1) елементи навътре.

1. Натиснете модула TimeLight във водача (2).
2. Свържете електрическите връзки.

Ремонт

4.23 Смяна на Gap illumination (Осветяване на пролуки)

Изискване:

Уредът е изключен от захранването.
Уредът е изключен от водоснабдителната мрежа.
Външната врата е разглобена.
Операционният панел е свален.

4.23.1 Сваляне на Gap illumination

1. 1. Отделете фиксатора (1).
2. Свалете електрическата връзка от операционния модул (2).

1. 1. Отделете куката на фиксатора отзад (1).
2. Свалете оптичното влакно (2).

1. 1. Отделете куката на фиксатора (1).

2. Повдигнете печатната платка с държача и я извадете от рамката на операционния модул (2).

4.23.2 Монтиране на Gap illumination

1. Поставете държача на печатната платка в рамката на операционния модул.

1. Затегнете я, докато чуете щракване.

CLICK

1. Монтирайте оптичното влакно и го затегнете, докато чуете щракване.

1. Свържете проводника към операционния модул.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Страница 42 от 989
