РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PE 14-1 180 Flex
Използвани символи ..... 168
Технически данни..... 168
С един поглед ..... 169
За вашата сигурност ..... 170
Упътване за експлоатация. . . . . . . . 173
Обслужване и поддръжка ..... 175
Указания за изхвърляне.....175
Декларация за съответствие (с. .. 176
Изключване на отговорност.....176
Използвани символи
ПРЕДУПРЕЖДЕНИЕ!
Обозначава непосредствено застраша- ваща опасност. При неспазване на предупреждението ви застрашават смърт или тежки наранявания.
ВНИМАНИЕ!
Обозначава възможна опасна ситуация. При неспазване на предупреждението ви застрашават наранявания или материални щети.
УКАЗАНИЕ!
Обозначава съвети за използване и важна информация.
Символи на уреда
Преди пускане в експлоатация прочетете упътването за експлоатация!
Носете защита за очите!
Указания за изхвърляне на стари уреди (вижте страница 175)!
Технически данни
| PE 14-2 150 PE 14-1 180 | |||
| Тип на уреда | Полираща машина | ||
| Мах. приставка-∅ мм 200 250 | |||
| Диаметър на шлифоващия вал M14 | |||
| Обороти на празен ход об./мин. | 380–2100 2 | 50–1380 | |
| Номинални обороти об./мин. | 2600 | 1700 | |
| Консумирана мощност | В | 1400 | 1400 |
| Отдавана мощност | В | 880 | 880 |
| Тегло (без кабела) | кг | 2,3 | |
| Защитен клас | II / ☐ | ||

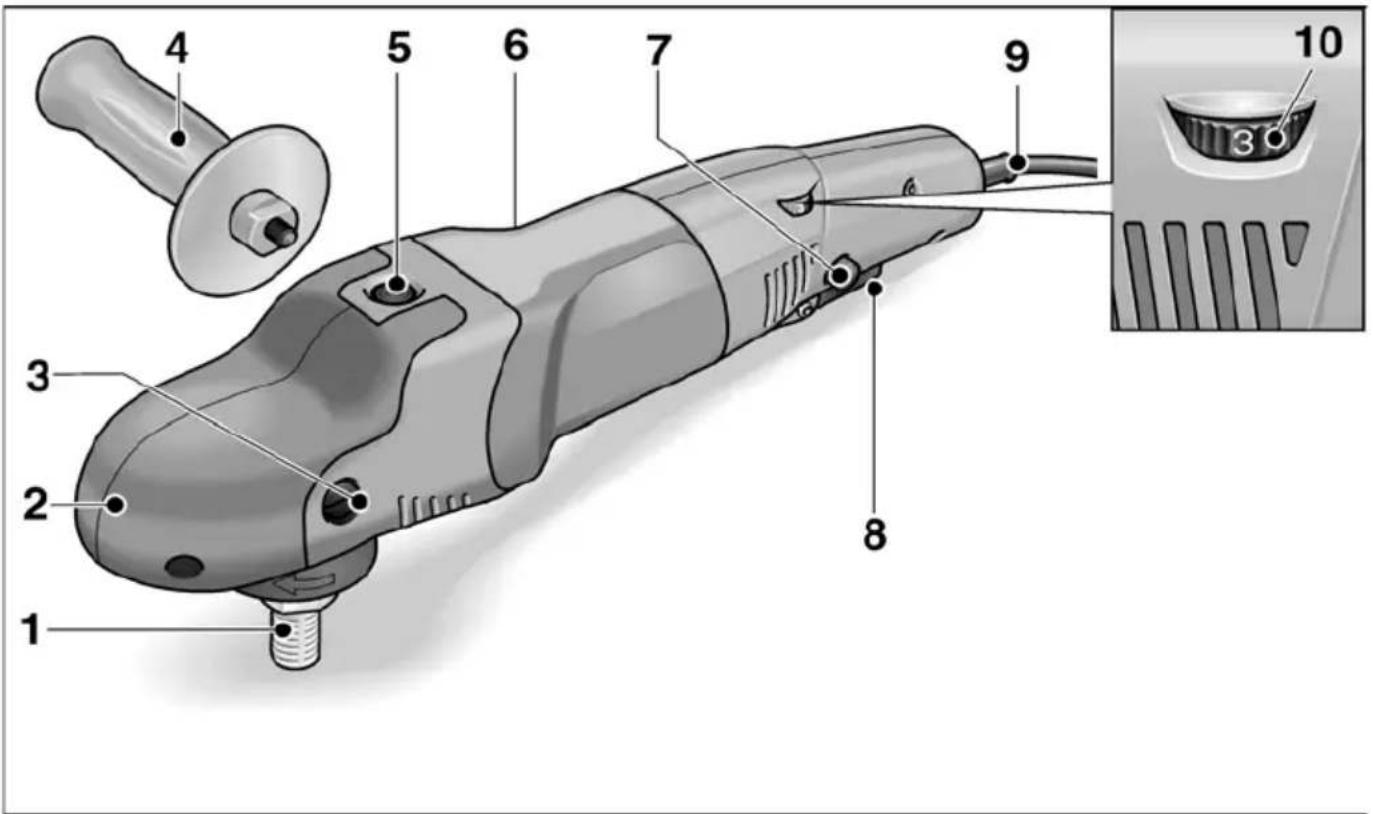

С един поглед
1 В р е т е н о
2 Редукторна глава с капак с дръжка
С изпускане на въздух и стрелка
за посоката на движение.
3 Фиксиращ винт за капака с дръжка
4 Д р ъ ж к а
5 Блокиране на вретеното
За застопоряване на вретеното
при смяна на инструментите.
6 Типова табелка
7 Копче за блокиране
Блокира прекъсвача при продължителна работа.
8 Прекъсвач
За включване и изключване, както и за ускоряване до предварително избраното число на оборотите.
9 Електрически кабел 4,0 m с щепсел
10 Регулатор за предварително
избиране на числото на оборотите
За вашата сигурност
ПРЕДУПРЕЖДЕНИЕ!
Преди използване на полиращата машина прочетете и после действайте:
– Настоящото упътване за употреба,
– «Общите указания за безопасност» за работа с електрически инструменти от приложената книжка (Издание-Nr.: 315.915),
- Местните действащи правила и предписания за предотвратяване на нещастни случаи.
Тази полираща машина е конструирана в съответствие с техническите изисквания и признатите технически изисквания за безопасност. Въпреки това при използването й могат да възникнат опасности за здравето и живота на ползвателя или на трети лица, съответно повреди на машината или други материални щети. Полиращата машина се използва само:
– за предназначените за това цели,
– в безупречно технически изправно състояние.
Повредите, които влияят на безопасността, се отстраняват незабавно.
Използване по предназначение
Полиращата машина е предназначена:
– За занаятчийско използване
в индустрията и занаятчийството,
– За полиращи работи от всякакъв вид с полиращи гъби, агнешка вълна, вълнени шайби, филцови шайби, полиращи дискове
– за употреба с инструменти за полиране, които са одобрени за минимум 2600 об./мин. (РЕ 14-2 150) или 1700 об./мин. (РЕ 14-1 180).
Указания за безопасност при полиране
ПРЕДУПРЕЖДЕНИЕ!
Прочетете всички доставени с електро- инструмента указания за безопасност, инструкции, фигури и спецификации. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.
Съхранявайте тези указания на сигурно място.
■ Този електрически инструменте предназначен за използване като полираща машина. Спазвайте всички указания за безопасност, препоръки, схеми и данни, които сте получили с уреда. Ако не спазвате следните препоръки, това може да доведе до токов удар, пожар и/или тежки наранявания.
■ Този електрически инструмент не е предназначен за шлифоване, шлифоване с шкурка, работа с телени четки и рязане. Приложение, за което уредът не е предназначен, може да доведе до опасности и до наранявания.
■ Не използвайте принадлежности, които не са изрично предназначени и препоръчани от производителя за този уред. Това че можете да поставите приставките на вашия електрически инструмент, не ви гарантира безопасно използване.
■ Допустимото число на оборотите на приставките трябва да е най-малко толкова високо, колкото посоченото върху електрическия инструмент максимально число на оборотите. Принадлежностите, които се въртят по-бързо от допустимото, могат да се счупят и да излетят.
■ Външният диаметър и дебелината на приставките трябва да съответстват на изискванията за размерите на вашия електрически инструмент. Приставките с неподходящи размери не могат да паснат добре или не могат да бъдат контролирани.
■ Приставките с резба трябва да пасват точно на резбата на шлифовъчното вретено. При приставките, които се
монтират с помощта на фланец, диаметърът на отвора на приставката трябва да съответства на на диа- метъра на поемане на фланеца. Работни инструменти, които не бъдат захванати правилно към електро- инструмента, се въртят неравномерно, вибрират силно и мо- гат да предиз-викат загуба на контрол над електро-инструмента.
■ Не използвайте повредени приставки. Проверявайте приставките преди всяко използване за отцепени части и пукнатини. Когато електрическият инструмент или приставките паднат, проверете дали са повредени или използвайте неповредени приставки. Когато сте проверили и вече използвате приставките, дръжте намиращите се в близост лица далеч от нивото на въртящата се приставка и оставете уреда да работи една минута на най-високи обороти. Повредените приставки обикновено се чупят по време на този тест.
■ Носете лично предпазно оборудване. В зависимост от работата носете пълна защита за лицето, защита за очите или предпазни очила. Доколкото е уместно, носете маска за прах, защита за слуха, предпазни ръкавици или специална престилка, които ще държат далеч от вас малките метални частици. Очите трябва да бъдат защитени от летящите наоколо чужди тела, които се получават по време на различните видове работа. Образуваният по време на работа прах трябва да се филтрира от защитна маска за прах и за дишане. Когато се налага дълго време да сте подложени на висок шум, можете да изгубите слуха си.
Когато има други лица, внимавайте да се намират на безопасно разстояние от зоната на вашата работа. Всеки, който влиза в зоната на работа, трябва да носи лично защитно оборудване. Отчупени парчета от обработвания материал или счупени приставки могат да излетят и да причинят наранявания извън непосредствената работна зона.
■ Пазете електрическия кабел далеч от въртящите се приставки. Ако изгубите контрол върху уреда, електрическият кабел може да бъде прерязан или захванат и китката или ръката ви могат да попаднат под въртящата се приставка.
■ Никога не оставяйте електрическия инструмент, преди приставката да е спряла напълно да се движи. Въртящата се приставка може да влезе в контакт с мястото на поставяне и така да изгубите контрол върху електри-ческия инструмент.
■ Не включвайте електрическия инструмент, докато го носите. Дрехите ви могат да бъдат захванати при случаен контакт с въртящата се приставка и приставката може да се забие в тялото ви.
■ Почиствайте редовно въздушните отвори на електрическия инструмент. Вентилаторът на мотора изтегля в корпуса прах, като прекомерното събiranе на метален прах може да предизвика електрически опасности.
■ Не използвайте електрическия инструмент в близост до горящи материали. Искрите могат да възпламенят тези материали.
■ Не използвайте приставки, който имат нужда от течни охлаждащи вещества. Използването на вода или други течни охлаждащи вещества може да причини токов удар.
Откат и съответните указания за безопасност
Откат е внезапната реакция на машината вследствие на заклинване или блокиране на въртящия се работен инструмент, напр. абразивен диск, гумен подложен диск, телена четка и др.п. Заклинването или блокирането води до рязкото спиране на въртенето на работния инструмент. Вследствие на това електроинструментът получава силно ускорение в посока, обратна на посоката на движение на инструмента в точката на блокиране, и става неуправляем. Ако напр. абразивен диск се заклини или блокира в обработваното изделие, ръбът на диска,
който допира детайла, може да се огъне и в резултат дискът да се счупи или да възникне откат. В такъв случай дискът се ускорява към работащия с машината или в обратна посока, в зависимост от посоката на въртене на диска и мястото на заклинване. Втакива случаи абразивните дискове могат и да се счупят. Откат възниква в резултат на неправилно или погрешно използване на електро-инструмента. Възникването му може да бъде предотвратено чрез спазването на подходящи предпазни мерки, както е описано по-долу.
■ Дръжте електрическия инструмент здраво и приведе тялото и ръцете в позиция, от която ще можете да поемете силите на отката. Винаги използвайте допълнителната дръжка, ако има такава, за да имате възможно най-голям контрол над силите на отката и над моментите на реакция при ускоряване. Обслужващото лице може да овладее силите на отката и на реакция чрез подходящи предохранителни мерки.
■ Никога не доближавайте ръката си до въртящите се приставки. При откат приставката може да мине над ръката ви.
Избягвайте с тялото си зоната, в която електрическият инструмент може да попадне при откат. Откатьт тегли електрическия инструмент в посока, противоположна на движението на полиращата машина на мястото на блокиране.
- Работете изключително внимателно в близост до ъгли, остри ръбове и др. Не допускайте приставките да се отделят от обработвания предмет и да се заклещват. При ъгли, остри ръбове или когато се оттласне приставката често се заклещва. Това води до загуба на контрол или откат.
■ Не използвайте верижен или зъбчат лист за ножовка ножовка. Такива приставки често предизвикват откат или загуба на контрол върху електрическия инструмент.
Специални указания за безопасна работа при полиране:
■ Не оставяйте свободни части на полиращия кальф и особено закрепващите връзки. Подпъхнете или скъсете закрепващите връзки. Свободните, въртящи се закрепващи връзки могат да захванат пръстите ви или да се заклещят в обработвания предмет.
Други указания за безопасност
■ Напрежението на електрическата мрежа и данните за напрежението от типовата табелка трябва да съвпадат.
■ Натискайте блокировката на вретено-то само когато инструментът е в покой.
Шум и вибрации
Стойностите за шум и вибрации са определени в съответствие с EN 60745. Оцененото с А ниво на шума на уреда съответства съответно на:
– Праг на налягане на шума L_pA : 80 dB(A); – Праг на нивото на шума L_WA : 91 dB(A);
- Колебание: K = 3 dB.
Обща стойност за вибрации (при поли- ране на лакови повърхности):
– Емисионни стойности a _h : <2,5 m/s ^2 – Колебание: K = 1,5 m/s
ВНИМАНИЕ!
Посочените стойности важат за нови уреди. При използване в ежедневието стойностите на шум и вибрации се променят.
i УКАЗАНИЕ!
Даденото в това упътване ниво на вибрации е измерено в съответствие с определената в EN 60745 процедура по измерване и може да се използва за сравняване на електрически инстру- менти. То е подходящо и за предвари- телна преценка на вибрациите. Посоченото ниво на вибрации представя основните приложения на електрическия инструмент. Когато обаче електри- ческият инструмент се използва за други цели, с неподходящи приставки или неправилно обслужване, нивото на вибрации може да е различно.
Това може значително да повиши вибрациите за цялото време на работа. За точна преценка на вибрациите трябва да се вземе предвид и времето, през което уредът е изключен или е включен, но с него в действителност не се работи. Това може значително да намали вибрациите за цялото време на работа. Вземете допълнителни мерки за безопасност за защита на ползвателя от въздействието на вибрациите, като например: обслужване на електрическия инструмент и на приставките, затопляне на ръцете, организация на процеса на работа.
ВНИМАНИЕ!
При ниво на шума над 85 dB(A) носете защита за слуха.
Упътване за експлоатация
ПРЕДУПРЕЖДЕНИЕ!
Преди всякакви работи по полиращата машина изключете щепсела от контакта.
ВНИМАНИЕ!
Наличното мрежово напрежение и данните за напрежението върху типовата табелка трябва да съответстват.
Разопаковайте полиращата машина и проверете дали всичко е доставено и за транспортни дефекти.

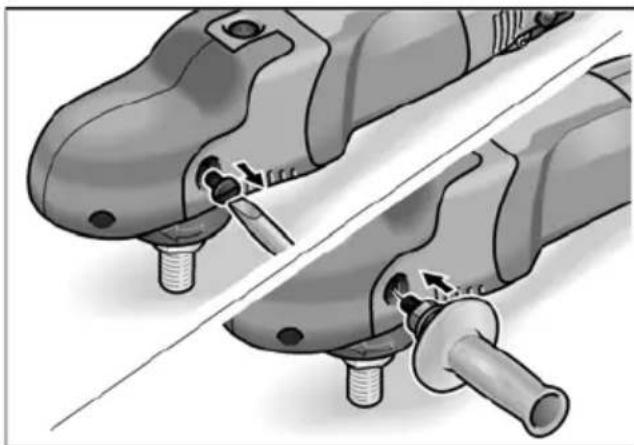

Монтиране на допълнителната ръкохватка
За по-добро боравене с машината за полиране може да се монтира допълнителната ръкохватка.
За целта отстранете фиксиращия винт на капака с дръжка от страната, върху която трябва да се монтира ръкохватката.
При демонтажа на ръкохватката монти- райте отново отстранения преди това винт.
Включване и изключване

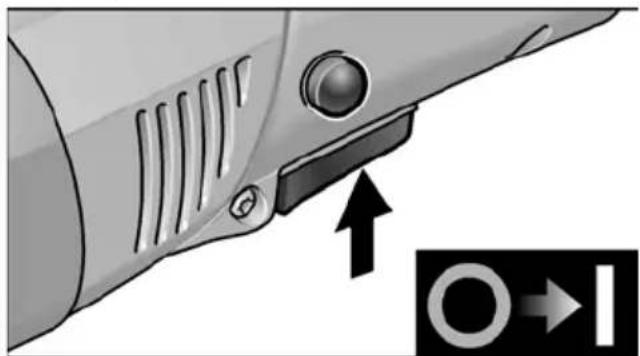

Кратковременно включване без блокиране:
■ Натиснете прекъсвача и задръжте.
■ За изключване пуснете прекъсвача.

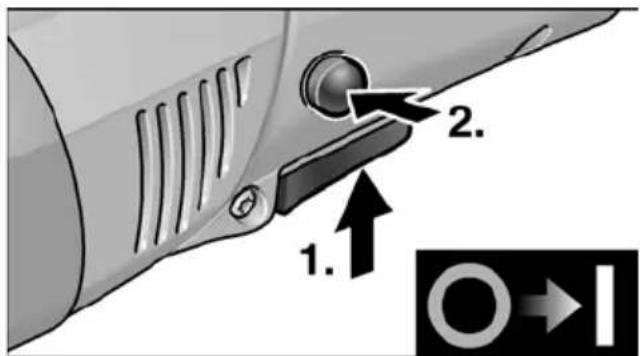

Продължителна работа с блокиране:
■ За блокиране задръжте копчето за блокиране натиснато и пуснете прекъсвача.

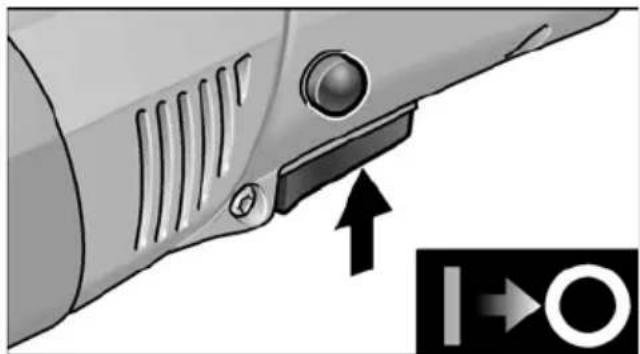

■ За изключване натиснете прекъсвача за малко и го пуснете.

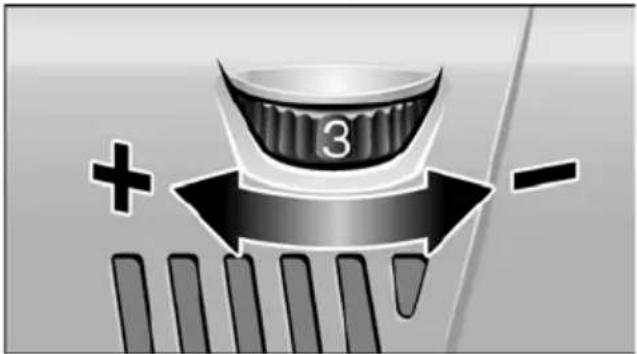

Предварително избиране на числото на оборотите
■ С внимателно натискане на прекъсвача уредът ще ускори до достигане на предварително зададените обороти.
ВНИМАНИЕ!
Опасност от нараняване при разрушаване на инструментите. Използвайте подходящите за съответната работа инструменти.
УКАЗАНИЕ!
При претоварване или прегряване при продължителна работа уредът редуцира оборотите автоматично, докато уредът се охлади достатъчно.

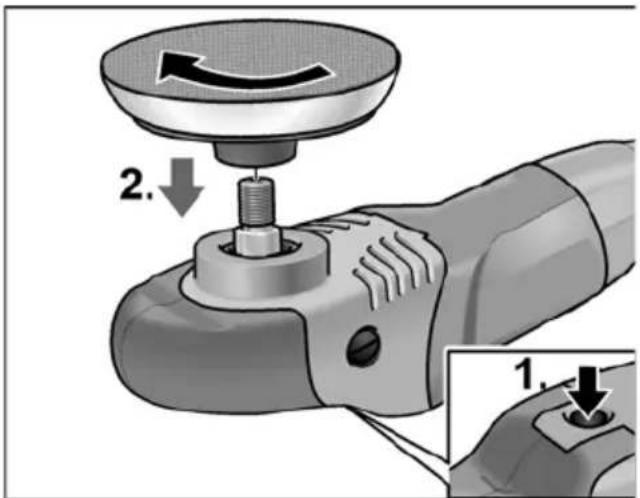

Поставяне на поставката за инструменти
■ Извадете щепсела от контакта.
■ Натиснете бутона за блокиране на вретеното и го задръжте натиснат (1.).
■ Стегнете инструмента върху гнездото за инструменти.
■ Включете щепсела в контакта.
■ Включете полиращата машина (без блокиране) и я оставете да работи около 30 секунди. Проверете за неравномерно движение и вибрации.
■ Изключете полиращата машина.
Смяна на гнездото за инструменти
■ Извадете щепсела от контакта.
■ Натиснете бутона за блокиране на вретеното и го задръжте.
■ Завъртете гнездото за инструменти обратно на часовниковата стрелка и го развийте от вретеното.
■ Затегнете новото гнездо за инструменти (виж горе).
Указания за закрепване на инструментите
ВНИМАНИЕ!
Затегнете инструментите като ги центрирате върху гнездото за инструменти. Възможни са повреди на уреда поради неравномерно движение. Резултатите от работата могат да са влошени.
Указания за работа
ВНИМАНИЕ!
След изключване приставката за шлайфане продължава за кратко да се движи.
При използването на полираща паста използвайте за всяка паста нов инструмент.
При чувствителни повърхности (например автомобилни лакове) не работете агресивно, а на ниски обороти и лек натиск.
Гъбите могат да се почистват машинно. Допълнителна информация за продуктите на производителя можете да намерите на адрес www.flex-tools.com.
Обслужване и поддръжка
ПРЕДУПРЕЖДЕНИЕ!
Преди всякакви работи по полиращата машина изключете щепсела от контакта.
Почистване
ПРЕДУПРЕЖДЕНИЕ!
При обработването на метали при интензивно използване във вътрешността на корпуса може да се натрупа проводим прах. Намаляване ефекта на предпазната изолация! Използвайте машината през предпазен прекъсвач за грешен ток (задействащ ток 30 mA).
■ Почиствайте уреда и въздушните отвори редовно. Честотата зависи от обработваните материали и от продължителността на използване.
■ Издухвайте вътрешността на корпуса с мотора със сух въздух.
Четки
Полиращата машина е оборудвана със самоизключващи се четки.
След достигане на границата на износване полиращата машина се изключва автоматично.
УКАЗАНИЕ!
За смяна използвайте само оригинални части на производителя. При използване на чужди изделия ангажиментът за гаранция на производителя отпада.
По време на работа огънят може да се наблюдава през задните отвори за въздух.
При силен огън веднага изключете полиращата машина. Занесете полиращата машина в оторизиран от производителя специализиран сервис.
Скоростна кутия
УКАЗАНИЕ!
По време на действие на гаранционния срок не развивайте винтовете на предавателната глава. При неспазване отпадат задълженията за гаранция на производителя.
Ремонти
Извършвайте ремонти само в оторизирани от производителя специализирани сервиси.
Допълнителни принадлежности особено инструменти и помощни полиращи материали, можете да намерите в каталозите на производителя.
Сборни чертежи и списъци с резервни части можете да намерите на нашата уеб страница: www.flex-tools.com
Указания за изхвърляне
ПРЕДУПРЕЖДЕНИЕ!
Направете амортизираните уреди неизползваеми като отстраните електрическия кабел.
Само за държави – членки на ЕС Не изхвърляйте електрическите уреди в общия боклук!
В съответствие с Директива 2012/19/EC относно отпадъци от електрическо и електронно оборудване (ОЕЕО) и приложението й в националното законодателство използваните електрически уреди трябва да се събират разделно и да бъдат преработвани за опазване на околната среда.
УКАЗАНИЕ!
За възможностите за изхвърляне се осведомете при търговеца!
Декларация за съответствие СЕ
Декларираме с цялата си еднолична отговорност че описаният в «Технически данни» продукт съвпада със следните норми или нормативни документи: EN 60745 в съответствие с разпоред- бите на директиви 2014/30/EC, 2006/42/EO, 2011/65/EC.
Отговорен за техническите документи: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Изключване на отговорност
Производителят и неговите представители не отговарят за нанесени щети и пропуснати ползи поради прекратяване на работата, които са причинени от продукта или от невъзможността да се използва продукта.
Производителят и неговите представители не отговарят за щети, които са причинени от неправомерно използване или използване в комбинация с продукти на други производители.
