P1422ST - стенен контакт Emos - Безплатно ръководство за потребителя

Тип продукт	Свързан разклонител с удължителен кабел
Марка	Emos
Модел	P1422ST
Брой гнезда	4 контакта + 1 USB-A порт + 1 USB-C порт
Захранване	230 V ~ 50 Hz
Максимална обща мощност	3680 W (макс. 16 A)
Макс. индуктивен товар	3 A
USB-A порт	5 V = 2,1 A (общо 10,5 W)
USB-C порт (QC 2.0)	Не е посочено (съвместим с QC 2.0)
Дължина на кабела	2 m
Сечение на кабела	1,5 mm²
Тип на кабела	H05VV-F3G
Свързаност	Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n)
Интелигентни функции	Управление чрез приложение EMOS GoSmart, програмиране, таймер, обратно броене, измерване на консумацията
Wi-Fi механизми за сигурност	OPEN, WEP, WPA-PSK, WPA2-PSK
Радио изходна мощност	<20 dBm
Работна температура	0 °C до 40 °C (приблизително)
Работна влажност	10 % до 90 % без кондензация (приблизително)
Поддръжка и почистване	Изключете преди почистване; използвайте суха кърпа; не потапяйте във вода
Безопасност	Защита от претоварване, не надвишавайте 3680 W, не свързвайте няколко блока последователно
Резервни части и ремонтопригодност	Не се ремонтира от потребителя; свържете се с отдел за обслужване на клиенти при дефект
Обща информация	Съответства на директива 2014/53/ЕС; декларация за съответствие налична на emos.eu

Често задавани въпроси - P1422ST Emos

Как да свържа разклонителя към моята Wi-Fi мрежа?

Изтеглете приложението EMOS GoSmart от Google Play или App Store. Уверете се, че вашата Wi-Fi мрежа е на 2,4 GHz. Включете разклонителя, задръжте бутона ON/OFF за 5 секунди, докато започне да мига бързо, след което следвайте инструкциите в приложението, за да добавите устройството.

Каква е максималната мощност, поддържана от разклонителя?

Общата мощност не трябва да надвишава 3680 W (16 A). За индуктивни товари максималният ток е 3 A.

Мога ли да използвам разклонителя с Wi-Fi мрежа 5 GHz?

Не, разклонителят е съвместим само с мрежи 2,4 GHz. Проверете дали рутерът ви излъчва мрежа 2,4 GHz.

Как да програмирам таймер за конкретен контакт?

В приложението EMOS GoSmart натиснете иконата на часовника за желания контакт. Кликнете върху «Добавяне на програма», задайте часа и дните, след което изберете дали контактът да се включи или изключи. Потвърдете с «Запазване».

Измерва ли разклонителят консумацията на USB портовете?

Не, измерването на консумацията се прилага само за 4-те контакта. USB-A и USB-C портовете не се измерват.

Какво да направя, ако разклонителят не се свърже с приложението?

Проверете дали телефонът ви е свързан към Wi-Fi мрежа 2,4 GHz. Нулирайте разклонителя, като задръжте бутона ON/OFF за 5 секунди до бързо мигане. Уверете се, че Bluetooth е активиран на телефона ви (ако е необходимо) и опитайте отново.

Мога ли да използвам разклонителя на открито?

Не, разклонителят е предназначен само за вътрешна употреба, в суха и електрически безопасна среда.

Как да почистя разклонителя?

Винаги го изключвайте преди почистване. Използвайте суха кърпа или леко влажна. Никога не потапяйте разклонителя във вода и не използвайте абразивни продукти.

Възможно ли е да свържете няколко разклонителя последователно?

Не, строго забранено е да свързвате няколко разклонителя един с друг. Това може да доведе до претоварване и риск от пожар.

Какво да направя при неизправност?

Изключете незабавно разклонителя и спрете да го използвате. Свържете се с отдела за обслужване на клиенти на Emos. Не се опитвайте да го ремонтирате сами.

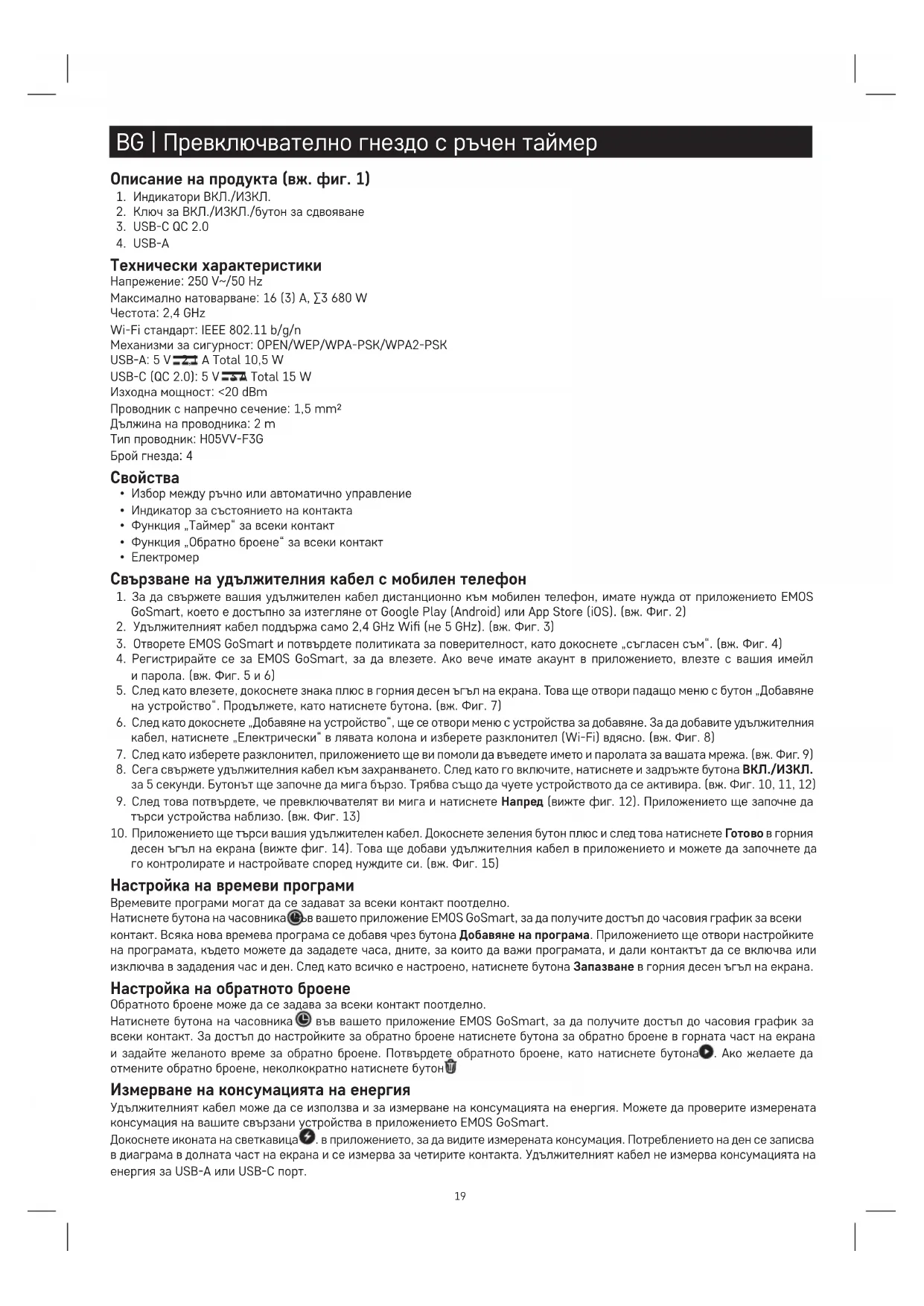

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ P1422ST Emos

BG | Превключвателно гнездо с ръчен таймер

1. Индикатори ВКЛ./ИЗКЛ.
2. Ключ за ВКЛ./ИЗКЛ./бутон за сдвояване
3. USB-C QC 2.0
4. USB-A

Технически характеристики

Максимално натоварване: 16 (3) А, Σ3 680 W

Честота: 2,4 GHz

Wi-Fi стандарт: IEEE 802.11 b/g/n

Механизми за сигурност: OPEN/WEP/WPA-PSK/WPA2-PSK

USB-A: 5 V=2.1 A Total 10.5 W

Изходна мощност: <20 dBm

Дължина на проводника: 2 m

Тип проводник: H05VV-F3G

Брой гнезда: 4

Свойства

• Избор между ръчно или автоматично управление
• Индикатор за състоянието на контакта
• Функция „Таймер“ за всеки контакт
• Функция „Обратно броене“ за всеки контакт
• Електромер

Свързване на удължителния кабел с мобилен телефон

1. За да свържете вашия удължителен кабел дистанционно към мобилен телефон, имате нужда от приложението EMOS GoSmart, което е достъпно за изтегляне от Google Play (Android) или App Store (iOS). (вж. Фиг. 2)
2. Удължителният кабел поддържа само 2,4 GHz Wifi (не 5 GHz). (вж. Фиг. 3)
3. Отворете EMOS GoSmart и потвърдете политиката за поверителност, като докоснете „съгласен съм“. (вж. Фиг. 4)
4. Регистрирайте се за EMOS GoSmart, за да влезете. Ако вече имате акаунт в приложението, влезте с ваши имейл и парола. (вж. Фиг. 5 и 6)
5. След като влезете, докоснете знака плюс в горния десен ъгъл на екрана. Това ще отвори падащо меню с бутон „Добавяне на устройство“. Продължете, като натиснете бутона. (вж. Фиг. 7)
6. След като докоснете „Добавяне на устройство“, ще се отвори меню с устройства за добавяне. За да добавите удължителния кабел, натиснете „Електрически“ в лявата колона и изберете разклонител (Wi-Fi) вдясно. (вж. Фиг. 8)
7. След като изберете разклонител, приложението ще ви помоли да въведете името и паролата за вашата мрежа. (вж. Фиг. 9)
8. Сега свържете удължителния кабел към захранването. След като го включите, натиснете и задръжте бутона ВКЛ./ИЗКЛ. за 5 секунди. Бутонът ще започне да мига бързо. Трябва също да чуете устройството да се активира. (вж. Фиг. 10, 11, 12)
9. След това потвърдете, че превключвателят ви мига и натиснете Напред (вижте фиг. 12). Приложението ще започне да търси устройства наблизо. (вж. Фиг. 13)
10. Приложението ще търси вашия удължителен кабел. Докоснете зеления бутон плюс и след това натиснете Готово в горния десен ъгъл на екрана (вижте фиг. 14). Това ще добави удължителния кабел в приложението и можете да започнете да го контролирате и настройвате според нуждите си. (вж. Фиг. 15)

Времевите програми могат да се задават за всеки контакт поотделно.

Натиснете бутона на часовникаъв вашето приложение EMOS GoSmart, за да получите достъп до часовия график за всеки контакт. Всяка нова времева програма се добавя чрез бутона Добавяне на програма. Приложението ще отвори настройките на програмата, където можете да зададете часа, дните, за които да важи програмата, и дали контактът да се включва или изключва в зададения час и ден. След като всичко е настроено, натиснете бутона Запазване в горния десен ъгъл на екрана.

Настройка на обратното броене

Обратното броене може да се задава за всеки контакт поотделно.

Натиснете бутона на часовника ⏻ във вашето приложение EMOS GoSmart, за да получите достъп до часовия график за всеки контакт. За достъп до настройките за обратно броене натиснете бутона за обратно броене в горната част на екрана и задайте желаното време за обратно броене. Потвърдете обратното броене, като натиснете бутона ⚠. Ако желаете да отмените обратно броене, неколкократно натиснете бутон ⏱

Измерване на консумацията на енергия

Удължителният кабел може да се използва и за измерване на консумацията на енергия. Можете да проверите измерената консумация на вашите свързани устройства в приложението EMOS GoSmart.

Докоснете иконата на светкавица 🚫. в приложението, за да видите измерената консумация. Потреблението на ден се записва в диаграма в долната част на екрана и се измерва за четирите контакта. Удължителният кабел не измерва консумацията на енергия за USB-A или USB-C порт.

Предупреждения, свързани с безопасността

• Не извършвайте дейности, засягащи структурата на гнездото, щепсела или проводника.
• Не използвайте кабела, ако е повреден.
• Не свързвайте два или повече кабела.
• Използвайте кабела само в суха, електрически безопасна среда.
• Не превишавайте максимально допустимото натоварване на кабела.
• Изключете кабела от контакта, като хванете щепсела, а не самия кабел.
• Неправилната употреба може да доведе до опасност от пожар или до наранявания, причинени от електрически удар.
• Проверявайте данните на табелката на електрическия уред, който възнамерявате да включите в електромера. Максималната входяща мощност на свързаните електрически уреди не бива да надвишава 3 680 W (макс. ток 16 А). Макс. индуктивно натоварване: 3 А.
• Устройството не е предназначено за използване от лица (включително деца), при които ограничените физически, сетивни или умствени способности или липсата на опит и знания не гарантират осигуряване на безопасност, освен когато те са наблюдавани или ръководени от лице, отговарящо за тяхната безопасност. Децата трябва да се наблюдават и да не се допуска да си играят с устройството.
• Всяка употреба на устройството, която не е посочена в предходните раздели на това ръководство, ще доведе до повреда на продукта и може да представлява опасност под формата на късо съединение, нараняване от електрически ток и др. Устройството не трябва да бъде видоизменяно или структурата му да се променя по друг начин! Всички указания относно безопасността трябва да се спазват безусловно.

С настоящото EMOS spol. s r. o. декларира, че този тип радиосъоръжение P1422ST е в съответствие с Директива 2014/53/EC. Цялостният текст на EC декларацията за съответствие може да се намери на следния интернет адрес: http://www.emos.eu/download.

Не изхвърляйте електрически уреди с несортираните домакински отпадъци; предавайте ги в пунктовете за събиране на сортирани отпадъци. Актуална информация относно пунктовете за събиране на сортирани отпадъци може да получите от компетентните местни органи. При изхвърляне на електрически уреди на сметищата е възможно в подпочвените да попаднат опасни вещества, които след това да преминат в хранителната верига и да увредят здравето на хората.
