РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ NT 611 Mwf Kärcher

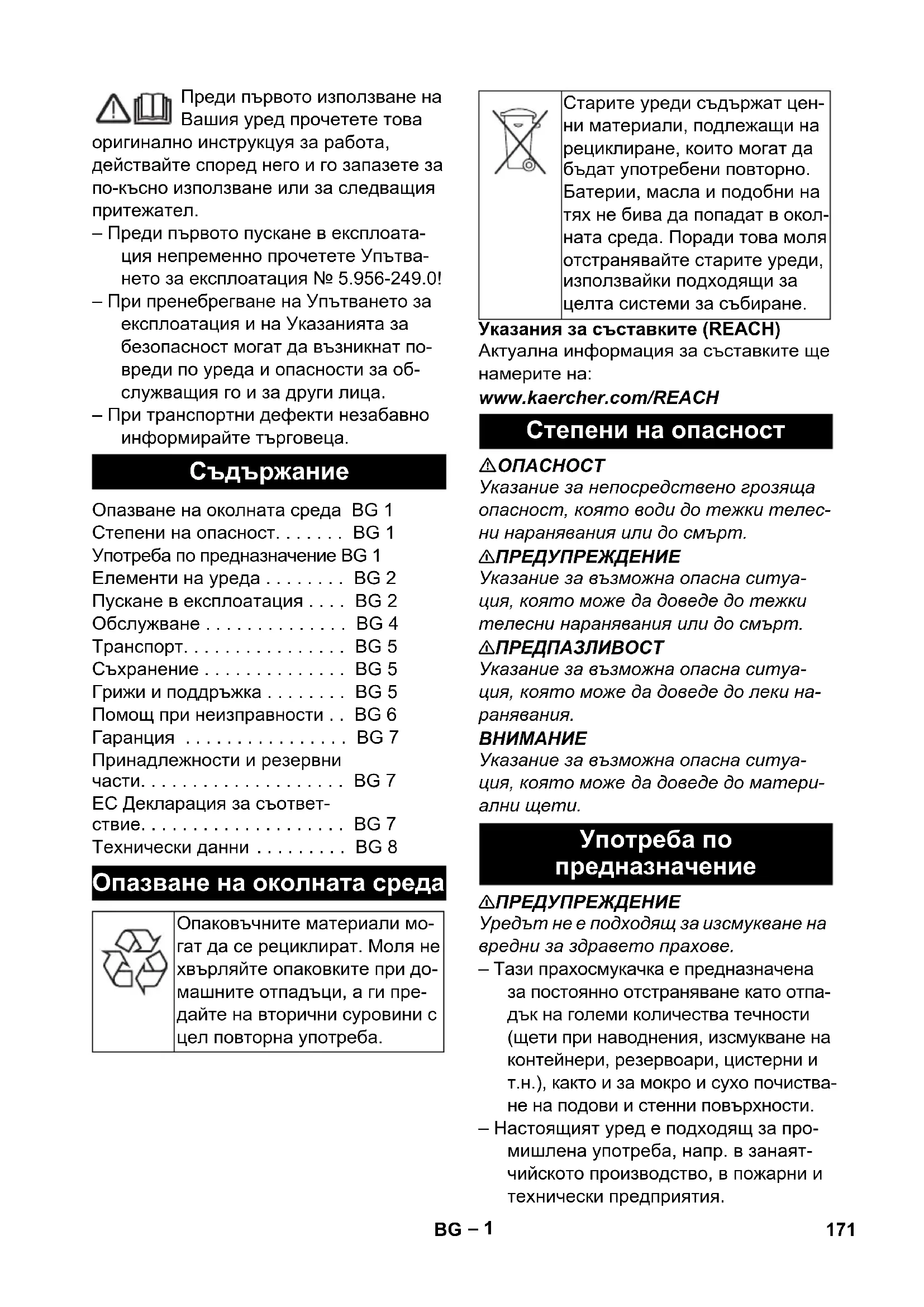

Br. dela Dužina kabla EU 6.649-875.0 10 m 170 SR– 1 Преди първото използване на Вашия уред прочетете това оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател. – Преди първото пускане в експлоата- ция непременно прочетете Упътва- нето за експлоатация № 5.956-249.0! – При пренебрегване на Упътването за експлоатация и на Указанията за безопасност могат да възникнат по- вреди по уреда и опасности за об- служващия го и за други лица. – При транспортни дефекти незабавно информирайте търговеца. Указания за съставките (REACH) Актуална информация за съставките ще намерите на: www.kaercher.com/REACH

Указание за непосредствено грозяща опасност, която води до тежки телес- ни наранявания или до смърт. 몇 ПРЕДУПРЕЖДЕНИЕ Указание за възможна опасна ситуа- ция, която може да доведе до тежки телесни наранявания или до смърт. 몇 ПРЕДПАЗЛИВОСТ Указание за възможна опасна ситуа-

която може да доведе до леки на-

Указание за възможна опасна ситуа- ция, която може да доведе до матери-

몇 ПРЕДУПРЕЖДЕНИЕ Уредът не е подходящ за изсмукване на вредни за здравето прахове. – Тази прахосмукачка е предназначена за постоянно отстраняване като отпа- дък на големи количества течности (щети при наводнения, изсмукване на контейнери, резервоари, цистерни и т.н.), както и за мокро и сухо почиства- не на подови и стенни повърхности. – Настоящият уред е подходящ за про- мишлена употреба, напр. в занаят- чийското производство, в пожарни и технически предприятия.

Опазване на околната среда BG 1 Степени на опасност. . . . . . . BG 1 Употреба по предназначение BG 1 Елементи на уреда . . . . . . . . BG 2 Пускане в експлоатация . . . . BG 2 Обслужване . . . . . . . . . . . . . . BG 4 Tранспoрт. . . . . . . . . . . . . . . . BG 5 Съхранение . . . . . . . . . . . . . . BG 5 Грижи и поддръжка . . . . . . . . BG 5 Помощ при неизправности . . BG 6 Гаранция . . . . . . . . . . . . . . . . BG 7 Принадлежности и резервни части. . . . . . . . . . . . . . . . . . . . BG 7 EC Декларация за съответ- ствие. . . . . . . . . . . . . . . . . . . . BG 7 Технически данни . . . . . . . . . BG 8 Опазване на околната среда Опаковъчните материали мо- гат да се рециклират. Моля не хвърляйте опаковките при до- машните отпадъци, а ги пре- дайте на вторични суровини с цел повторна употреба. Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране. Степени на опасност Употреба по предназначение 171BG– 2 1Поплавък 2 Захранващ кабел 3 Щепсел на уреда 4Маркуч за боклук 5 Блокировка на смукателната тръба 6 Резервоар за отпадъци 7 Държач на кабела на помпата за от- страняване на отпадъци 8 Затваряща планка 9 Скоба за водещата ролка 10 Водеща ролка 11 Подова дюза 12 Регулиране на височината на подо-

13 Всмукателна тръба 14 Всмукателен накрайник 15 Всмукателна глава 16 Помпа за отстраняване на отпадъци 17 Съединителна гайка на помпата за отстраняване на отпадъци 18 Дръжка за носене 19 Капак на филтъра 20 Плъзгаща скоба 21 Коляно 22 Прекъсвач с поплавък на помпата за отстраняване на отпадъци 23 Предварителен филтър 24 Щепсел на помпата за отстраняване на отпадъци 25 Прекъсвач "Помпа за отстраняване на отпадъци ИЗКЛ" 26 Контактна кутия 27 Прекъсвач "Помпа за отстраняване на отпадъци ВКЛ" 28 Главен ключ 29 Филтър отработен въздух 30 Филтър за груби замърсявания/пло-

31 Изпускателен маркуч 32 Капачка (куплунг GEKA-C) 33 Кука на кабела 34 Типова табелка Уредът позволява 3 вида режим: 1 Мокро изсмукване с помпа за отстра- няване на отпадъци 2 Мокро изсмукване без помпа за от- страняване на отпадъци 3 Сухо изсмукване Указание: Режимът за мокро изсмукване е възможен и при изключена или демон- тирана помпа за отстраняване на отпа- дъци. Демонтаж на помпата за отстраня- ване на отпадъци, виж сухо изсмукване.

Демонтирайте ивицата с четки. Монтирайте гумените фаски. Указание: Структурираната страна на гумените фаски трябва да сочи навън.

Всмукателната глава да се освободи и да се свали. Извадете хартиената филтърна тор- бочка/филтърната торбичка от кече

Всмукателната глава да се постави и да се блокира. – При изсмукване на мокри замърсява- ния хартиената филтърна торбичка или филтърната торбичка от кече ви- наги трябва да се отстраняват.

Всмукателната глава да се освободи и да се свали. Отстранете мембранния филтър Всмукателната глава да се постави и да се блокира. – При изсмукване на мокри замърсява- ния винаги да се отстранява мем- бранния филтър. Елементи на уреда Пускане в експлоатация Мокро изсмукване Монтаж гумен овал Отстраняване на хартиена филтърна торбичка/филтърна торбичка от кече Отстраняване на мембранния

172 BG– 3 Отворете капака на филтъра. Свалете плоския филтър. Монтирайте филтъра за груби за- мърсявания. Затворете капака на филтъра, тряб- ва да се чуе фиксирането.

Отстранете капачката (куплунг GEKA-C). Свържете маркуча за отстраняване на отпадъци (номинална ширина 3/4“ или по-голяма).

Мръсната вода да се изпусне от мар- куча за изпускане.

При изсмукване никога не бива да се отстранява филтъра за груби замър-

– Мокро изсмукване без помпа за от- страняване на отпадъци: Препоръч- ва се да се използва специална фил- търна торба (мокра) (виж филтърни

– При достигане на макс. ниво на теч- ността уредът изключва автоматично. – След приключване на мокрото из- смукване: Почистете поплавъка, ре- зервоара и евентуално помпата за отстраняване на отпадъци с влажна кърпа и ги подсушете.

Преди сухо изсмукване: Демонтирайте помпата за отстраняване на отпадъ- ци и монтирайте плоския филтър. Указание: При сухо изсмукване по прин- цип трябва да се използва плоският

При изсмукване никога да не се от- странява плоския филтър. – При изсмукване на фин прах може допълнително да се използва харти- ен филтър, торбичка от кече или мембранен филтър. Извадете щепсела на помпата за от- страняване на отпадъци. Всмукателната глава да се освободи и да се свали.

Извадете държача на кабела на пом- пата за отстраняване на отпадъци и я сменете със затваряща планка. Изтеглете предварителния филтър над смукателния накрайник и го сва-

Развийте съединителната гайка на помпата за отстраняване на отпадъ-

Извадете помпата за отстраняване на отпадъци и пластмасовата вложка от резервоара.

Поставете капачката на мястото на маркуча за отстраняване на отпадъ-

Всмукателната глава да се постави и да се блокира. Указание: Плоският филтър не е вклю- чен в обема на доставка. Отворете капака на филтъра. Извадете филтъра за груби замърся-

Монтирайте плоския филтър. Затворете капака на филтъра, тряб- ва да се чуе фиксирането.

Демонтирайте гумените фаски. Монтирайте ивицата с четки. Монтаж на филтъра за груби замърсявания Свързване на маркуча за отстраняване на отпадъци Изпуснете мръсната вода Общи положения Сухо изсмукване Общи положения Демонтаж на помпата за отстраняване на отпадъци Монтаж на плоския филтър Монтаж на ивицата с четки 173BG– 4 Указание: Хартиената филтърна тор- бичка респ. филтърната торбичка от кече не е включена в обема на доставка.

Всмукателната глава да се освободи и да се свали. Поставете хартиена торбичка или филтърна торбичка от кече. Всмукателната глава да се постави и да се блокира. Указание: Мембранният филтър не е включен в обема на доставка. Указание: При експлоатация без харти- ена филтърна торбичка респ. филтърна торбичка от кече, за да се защити всму- кателната глава, трябва да се използва мембранен филтър.

Всмукателната глава да се освободи и да се свали. Издърпайте мембранния филтър под ръба на резервоара. Всмукателната глава да се постави и да се блокира. Завъртете винта за настройка по по- сока на часовниковата стрелка: Ви- соко положение на подовата дюза Завъртете болта за настройка по по- сока обратна на часовниковата стрелка. Ниско положение на подо-

Всмукателният маркуч е оборудван със система с клип. Могат да се присъеди- нят всички принадлежности C-40/C-DN-

Опасност от нараняване и повреда! Щепселът е предназначен само за ди- ректно свързване на помпата за от- страняване на отпадъци към прахо- смукачката. Всяка друга употреба на щепсела е недопустима. Включете щепсела на уреда. A Бутон за включване B Бутон за изключване/тест бутон C Защитен прекъсвач D Червена контролна лампа Натиснете бутона за включване, чер- вената контролна лампа свети. Предпазният прекъсвач е в работна

Натиснете бутона за изключване/бу- тона за проверка на предпазния пре- късвач, червената контролна лампа изгасва. Предпазният прекъсвач се

Натиснете бутона за включване, чер- вената контролна лампа свети. Предпазният прекъсвач е в работна

Свържете уреда към главния прекъс-

Постоянно отстраняване като отпа- дък на големи количества течности: Включете помпата за отстраняване на течности. Монтаж на хартиена филтърна торбичка/филтърна торбичка от кече Монтиране на мембранен филтър Регулиране на височината на подовата дюза Връзка с клип

174 BG– 5 Проведете постоянното отстранява- не на течности като отпадъци респ. почистването. Всмукателната глава да се освободи и да се свали. Извадете държача на кабела на пом- пата за отвеждане. Изтеглете предварителния филтър над смукателния накрайник и го сва-

Изпразнете предварителния филтър. При поставянето избутайте предва- рителния филтър над смукателния накрайник, докато прилегне към сте- ната на резервоара. Поставете държача на кабела на помпата за отвеждане. Всмукателната глава да се постави и да се блокира. Евентуално изключете помпата за отстраняване на отпадъци. Изключете уреда от главния прекъс-

Натиснете бутона за изключване/бу- тона за проверка на предпазния пре- късвач, червената контролна лампа изгасва. Предпазният прекъсвач се

Изтеглете щепсела на уреда. Изпразнете резервоара. Почиствайте уреда отвътре и отвън посредством изсмукване и изтриване с влажна кърпа. Завийте захранващия кабел около ку- ките за кабела на плъзгащата скоба. Навийте всмукателния маркуч около плъзгащата скоба. Уредът да се съхранява в сухо поме- щение и да се осигури против неком- петентна употреба. 몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При транспорт имайте пред вид те- глото на уреда. За носене хванете уреда за дръжката за носене и за всмукателната тръба. При транспорт в автомобили осигу- рявайте уреда съгласно валидните директиви против плъзгане и прео-

몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда. Съхранението на този уред е позволено само във вътрешни помещения.

Преди всички дейности по уреда той да се изключи и да се извади щепсела. Отворете капака на филтъра. Сменете филтъра за груби замърся- вания/плоския филтър или филтъра за отработен въздух. Затворете капака на филтъра, тряб- ва да се чуе фиксирането. Режим за отстраняване на отпадъци респ. за почистване Изпразване на предварителния

Изключете уреда След всяка употреба Съхранение на уреда Tранспoрт

Грижи и поддръжка Смяна на филтъра за груби замърсявания/плоския филтър или филтъра за отработен въздух 175BG– 6 Всмукателната глава да се освободи и да се свали. Извадете държача на кабела на пом- пата за отвеждане. Изтеглете предварителния филтър над смукателния накрайник и го сва-

Почистете предварителния филтър. При поставянето избутайте предва- рителния филтър над смукателния накрайник, докато прилегне към сте- ната на резервоара. Поставете държача на кабела на помпата за отвеждане. Всмукателната глава да се постави и да се блокира. Всмукателната глава да се освободи и да се свали. Почистете поплавъка с влажна кърпа. Всмукателната глава да се постави и да се блокира.

Преди всички дейности по уреда той да се изключи и да се извади щепсела. Избутайте предварителния филтър над смукателния накрайник, докато прилегне към стената на резервоара. Ангажирайте електротехник с про- верката на контакта за електрозах-

Свържете щепсела на уреда към друг контакт на друга токова верига. Уведомете сервиза. Уведомете сервиза. Проверете контакта и предпазителя на електрозахранването. Проверете мрежовия кабел и мрежо- вия щепсел на уреда. Натиснете бутона за включване на защитния прекъсвач. Да се включи уредът. Проверете поплавъка.

Включете помпата за отстраняване на течности. Отстранете запушванията от всмука- телната дюза, всмукателната тръба, всмукателния маркуч или филтъра за груби замърсявания/плоския фил-

Сменете хартиена торбичка или филтърна торбичка от кече. Фиксирайте правилно капака на фил-

Почистете мембранния филтър под течаща вода респ. го сменете. Смяна на плоския филтър. Шлауха за източване да се провери за херметичност. Изпразване/почистване на предва- рителния филтър. Да се провери коректното монтажно положение на плоския филтър. Проверете коректното монтажно по- ложение на филтъра за груби замър-

Монтирайте плоския филтър. Да се провери коректното монтажно положение на плоския филтър. Смяна на плоския филтър. Почистване на предварителния

Почистване на поплавъка Помощ при неизправности Смукателната глава не може да се

Защитният прекъсвач не може да

Защитният прекъсвач се изключва отново при включване на прахосмукачката Смукателната турбина не работи Всмукващата турбина изключва Смукателната сила намалява Излизане на прах при сухо

176 BG– 7 Проверете контакта на уреда. Освободете заседналия прекъсвач с поплавък в резервоара. Освободете заседналото работно ко- лело на помпата в помпата. Положете маркуча за отстраняване на отпадъци без прегъвания. Проверете маркуча за отстраняване на отпадъци за запушвания. Ако повредата не може да бъде от- странена, уреда да се провери от сер-

Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евенту- ални повреди на Вашия уред ще отстра- ним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В га- ранционен случай се обърнете към дис- трибутора или най-близкия оторизиран сервиз, като представите касовата бе-

Използвайте само оригинални аксесо- ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак- сесоари и резервни части на www.kaercher.com. С настоящото декларираме, че цитира- ната по-долу машина съответства по концепция и конструкция, както и по на- чин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕC. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валид-

5.957-602 Подписалите действат по възложение и като пълномощници на управителното

пълномощник по документацията: S. Reiser Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: [phone] Факс: [phone] Winnenden, 2017/01/01 Помпата за отстраняване на отпадъци не работи Помпата за отстраняване на отпадъци изпомпва малко Служба за работа с клиенти

Chief Executive Officer Head of Approbation 177BG– 8 Технически данни NT 611 MWF Напрежение от мрежата V 230 Честота Hz 1~ 50 Макс. мощност W 2350 Мощност (тот.) W 2000 Номинална мощност W 1200 Мощност на помпата за отстраняване на отпадъци W 800 Съдържание на резервоара л 55 Ниво на пълнене на течността л 42 Количество въздух (макс.) л/сек 56 Вакуум (макс.) kPa (mbar) 23,5 (235) Вид защита -- IPX4 Клас защита -- I Извод за всмукателния маркуч (C-DN/C-ID) мм 40 Дължина x широчина x височина мм 570 x 430 x 860 Типично собствено тегло кг 23,0 Температура на околната среда (макс.) °C +40 Установени стойности съгласно EN 60335-2-69 Ниво на звука L

dB(A) 1 Стойност на вибрациите в областта на дланта –
