РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IVRL 100242 Tc Me Dp Kärcher

• 3 x 1,5 3 x 1,5 3 x 1,5 Бөлшектің нөмірі (ЕU) 9.988-393.0 9.988-393.0 9.988-393.0 Кабель ұзындығы m101010 IVR-L 100/ 24-2 IVR-L 100/ 24-2 Tc IVR-L 120/ 24-2 Tc Общи указания p. 187
• Предназначение p. 187
• Защита на околната среда p. 187
• Аксесоари и резервни части p. 187
• Комплект на доставката p. 187
• Предпазни устройства p. 188
• Описание на уреда p. 189
• Пускане в експлоатация p. 189
• Експлоатация p. 189
• Приключване на работата p. 191
• Транспортиране p. 191
• Съхранение p. 191
• Грижа и поддръжка p. 191
• Помощ при повреди p. 192
• Гаранция p. 192

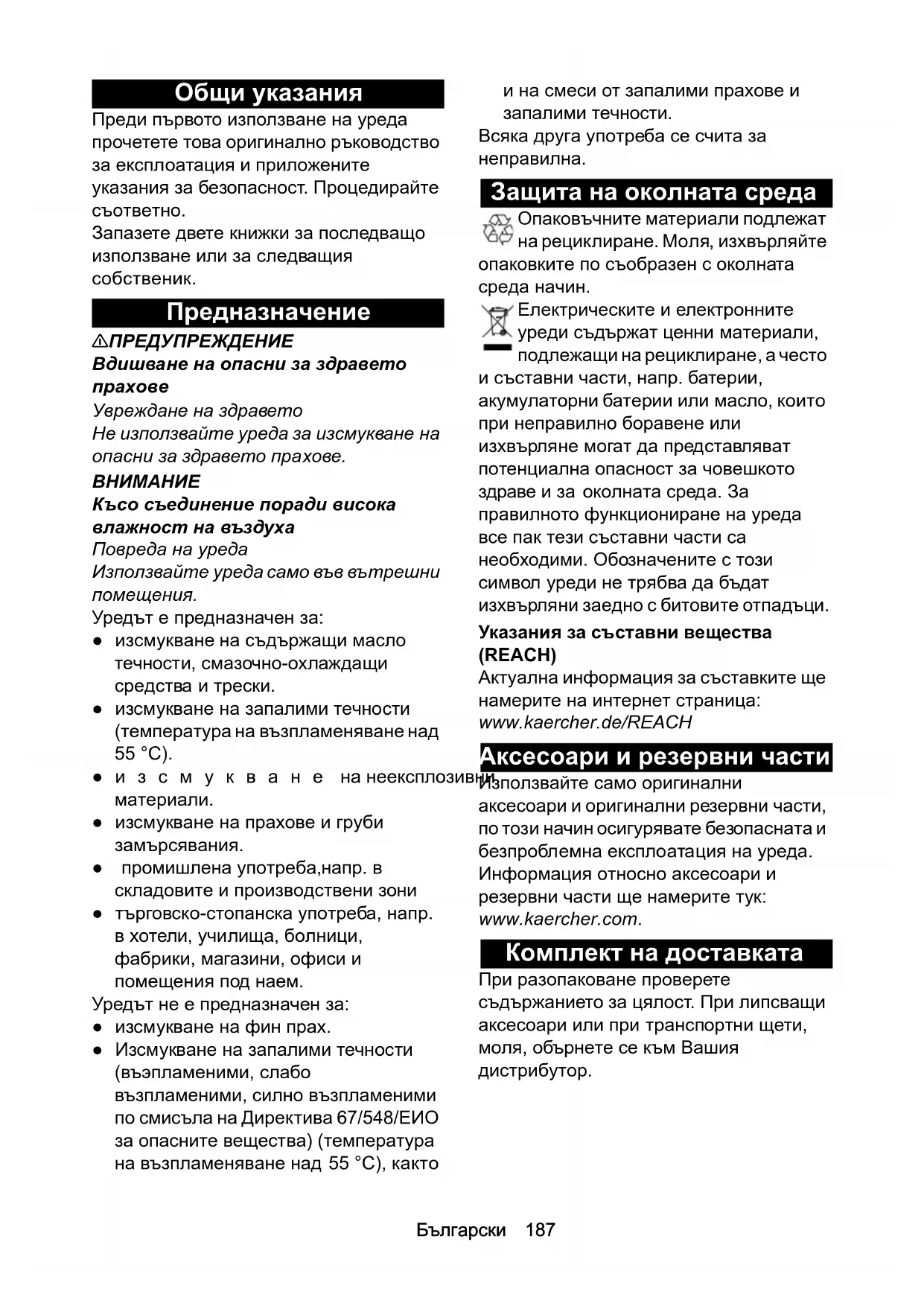

• Технически данни Декларация за съответствие на ЕС 194Български 187 Общи указания Преди първото използване на уреда прочетете това оригинално ръководство за експлоатация и приложените указания за безопасност. Процедирайте p. 193

Запазете двете книжки за последващо използване или за следващия собственик. Предназначение 몇 ПРЕДУПРЕЖДЕНИЕ Вдишване на опасни за здравето

Увреждане на здравето Не използвайте уреда за изсмукване на опасни за здравето прахове.

Късо съединение поради висока влажност на въздуха Повреда на уреда Използвайте уреда само във вътрешни

Уредът е предназначен за: ●изсмукване на съдържащи масло течности, смазочно-охлаждащи средства и трески. ●изсмукване на запалими течности (температура на възпламеняване над 55 °C). ●изсмукване на неексплозивни

●изсмукване на прахове и груби замърсявания. ● промишлена употреба,

складовите и производствени зони ●търговско-стопанска употреба, напр. в хотели, училища, болници, фабрики, магазини, офиси и помещения под наем. Уредът не е предназначен за: ●изсмукване на фин прах. ●Изсмукване на запалими течности (въэпламеними, слабо възпламеними, силно възпламеними по смисъла на Директива 67/548/ЕИО за опасните вещества) (температура на възпламеняване над 55 °C), както и на смеси от запалими прахове и запалими течности. Всяка друга употреба се счита за неправилна. Защита на околната среда Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин. Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци. Указания за съставни вещества (REACH) Актуална информация за съставките ще намерите на интернет страница: www.kaercher.de/REACH Аксесоари и резервни части Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com. Комплект на доставката При разопаковане проверете съдържанието за цялост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор.188 Български Предпазни устройства Степени на опасност

● Указание за непосредствена опасност, която може да доведе до тежки телесни повреди или до

몇 ПРЕДУПРЕЖДЕНИЕ ● Указание за възможна опасна ситуация, която може да доведе до тежки телесни повреди или до

몇 ПРЕДПАЗЛИВОСТ ● Указание за възможна опасна ситуация, която може да доведе до леки телесни повреди.

● Указание за възможна опасна ситуация, която може да доведе до материални щети. Указания за безопасност 몇 ПРЕДУПРЕЖДЕНИЕ ● Уредът не е подходящ за изсмукване на опасни за здравето прахове. ● Пазете уреда от дъжд. Не съхранявайте уреда на открито. ● Преди всяко пускане в експлоатация проверявайте дали са свързани проводниците за изравняване на потенциалите (заземителни проводници). 몇 ПРЕДПАЗЛИВОСТ ● След всяка употреба изключвайте уреда и изваждайте щепсела.

● Използвайте уреда само във вътрешни помещения. ● Опасност от прищипване! Носете ръкавици, когато сваляте или поставяте всмукателната глава, филтърния блок или събирателния

● Опасност от повреда! Никога не извършвайте изсмукване без или с повреден филтър. ● Носете защитни обувки, когато обслужвате уреда. ● Придвижвайте уреда само със стъпкова скорост, а при движение по наклон — по двама, ако е необходимо. ● Когато сменяте принадлежности, внимавайте да не излиза прах. Уреди с накланяща се ходова част (Tc)

Опасност от нараняване Опасност от преобръщане на резервоара за течности Оставете блокировката да се фиксира след накланянето. Поведение при аварии

Опасност от наранявания и повреди при засмукване на запалими материали, при късо съединение или други електрически повреди Опасност от вдишване на вредни за здравето газове, опасност от токов удар, опасност поради изгаряния. При авария изключете уреда и извадете щепсела. Електрическо свързване Уредът може да се свързва само към електрически извод, който е бил изпълнен от електромонтажник съгласно IEC 60364. Присъединителни стойности — вж. Технически данни и типовата табелка. Употребата на удължителен кабел не е разрешена.

Опасност от електрически удар Опасност за живота Не повреждайте електрическите присъединителни кабели напр. чрез преминаване върху тях, притискане или опъване. Предпазвайте кабелите от топлина, масло и остри ръбове. Преди всяка употреба проверявайте мрежовия захранващ кабел на уреда. Не пускайте в експлоатация уред с повреден кабел. Възложете смяната на повредения кабел на електротехник.Български 189 Символи върху уреда Маркировка за максимално допустимото ниво на напълване на

Вижте глава Проверка на индикацията за ниво на напълване.

Опасност от повреда на уреда Изтичаща вода при превишаване на максималното ниво на напълване на

Изпразвайте уреда, преди да се достигне максималното ниво на напълване на течността. Описание на уреда Вж. изображенията на страниците с

Фигура A 1 Водещи колела със застопоряваща

3 Изпускателен маркуч 4 Резервоар за течност 5 Плъзгаща скоба 6 Отбивна пластина 7 Затварящ болт 8 Филтър 9 Всмукателна глава 10 Прекъсвач Вкл./Изкл. помпа за прехвърляне на течности 11 Регулиране на транспортирания материал, ръчна помпа за прехвърляне от варел (прекъсвач с въртящ задвижващ орган) 12 Помпа за прехвърляне на течности 13 Отвеждащ маркуч на помпата за прехвърляне на течности 14 Извод за всмукателен маркуч 15 Прекъсвач на уреда 16 Блокировка на всмукателната глава 17 Мрежов захранващ кабел 18 Държач на отвеждащия маркуч 19 Деблокиращ лост 20 Тръбна стойка за помпа за прехвърляне на течности 21 Накланяща се ходова част 22 Държач за принадлежности Пускане в експлоатация Вж. изображенията на страниците с

2. При необходимост подсигурете уреда

със застопоряващата спирачка.

3. Уверете се, че всмукателната глава е

4. Пъхнете смукателния маркуч в

извода за смукателен маркуч. Фигура B

5. Поставете желаната принадлежност

на смукателния маркуч. Експлоатация Вж. изображенията на страниците с

1. Включете мрежовия щепсел в

2. Включете уреда от прекъсвача на

Фигура C Прекъсвачът има няколко степени на превключване: 0 Уредът е изключен. 1 Двигател 1 е включен. 2 Двигатели 1 и 2 са включени.

3. Започнете процеса на изсмукване.

Процес на изсмукване

При изсмукването на течности потапяйте принадлежностите само до половината, за да се осигурява достатъчно въздух.190 Български Проверка на индикацията за ниво на напълване Вж. изображенията на страниците с

Червената маркировка на изпускателния маркуч показва максимално допустимото ниво на

Опасност от повреда на уреда Преливане на резервоара за течност поради напълване за няколко секунди. При поемане на големи количества течности постоянно проверявайте нивото на напълване в резервоара за

Изпразване на резервоара за

Вж. изображенията на страниците с

1. Изключете уреда и го разделете от

електрозахранването.

2. Придвижете уреда към

приспособлението за изхвърляне на

3. Изпразнете резервоара за течности:

a Отделете изпускателния маркуч от горния куплунг на маркуча. Фигура E b Дръжте изпускателния маркуч над подходящ събирателен съд и изпуснете съдържанието.

4. Изхвърлете или използвайте

съдържанието, както е установено в законовите разпоредби. Изпразване на резервоара за течности чрез накланяне Вижте изображенията на страницата с

1. Изключете уреда и го разделете от

електрозахранването.

2. Придвижете уреда към

приспособлението за изхвърляне на

3. Изкарайте помпата за прехвърляне

на течности от тръбната стойка. Фигура F

4. Свалете всмукателната глава (вж.

Сваляне на всмукателната глава)глава

5. Свалете всички принадлежности.

6. Подгответе резервоара за течности за

изпразването: С помощта на устройството за накланяне Tc (уред с устройство за накланяне Tc) a Отворете блокировката на резервоара за течности. IVR-L 120/24-2 Фигура G IVR-L 100/24-2 Фигура H Чрез накланяне на контейнера за

a Изпразнете резервоара за

7. Наклонете резервоара с плъзгащата

8. Изхвърлете или използвайте

повторно съдържанието, както е установено в законовите разпоредби.

9. Поставете и блокирайте

всмукателната глава. Изпразване на резервоара за течности с помпа за прехвърляне на течности Вж. изображенията на страниците с

Когато не използвате отвеждащия маркуч, го закрепвайте в държача. Фигура J

1. Само при изпразване след

изсмукване: a Изключете уреда и го разделете от електрозахранването. b Придвижете уреда към приспособлението за изхвърляне на течности.

2. Свържете отвеждащия маркуч към

приспособлението за изхвърляне.Български 191

3. Включете щепсела на помпата за

прехвърляне на течности.

4. Включете помпата за прехвърляне на

течности от прекъсвача Вкл./Изкл.

Избягвайте сух ход на помпата за прехвърляне на течности. Не оставяйте помпата за прехвърляне на течности без наблюдение.

5. Настройте дебита с въртящия се

Само при изпразване по време на изсмукване: Изберете дебита според засмуканото количество.

6. Изхвърлете или използвайте

повторно съдържанието, както е установено в законовите разпоредби. Почистване на резервоара за

Вж. изображенията на страниците с

Смазочно-охлаждащите средства на водна база могат да причинят бактериална инфекция. При отстраняването на отлагания носете подходящо защитно облекло.

1. Изпразнете резервоара.

2. Отстранете отлаганията в

3. Изхвърлете отлаганията като отпадък

в съответствие с валидните разпоредби.

4. Почистете задържащите пластини от

трески и отлагания. Фигура K Сваляне на всмукателната глава Вж. изображенията на страниците с

1. Изключете уреда и го разделете от

електрическата мрежа.

2. Отворете блокировката за

всмукателната глава. Фигура L

3. Свалете всмукателната глава и я

оставете настрани. Приключване на работата

1. Изключете уреда от прекъсвача Вкл./

2. Изпразнете и почистете резервоара

Изпразвайте прахосмукачката след всяка употреба. Оставете прахосмукачката да изсъхне при отворен резервоар. Транспортиране 몇 ПРЕДПАЗЛИВОСТ Несъблюдаване на теглото Опасност от наранявания и повреди При транспортирането и съхранението съблюдавайте теглото

1. При транспортиране в превозни

средства осигурявайте уреда срещу изплъзване и обръщане, като следвате валидните инструкции.

몇 ПРЕДПАЗЛИВОСТ Несъблюдаване на теглото Опасност от наранявания и повреди При транспортирането и съхранението съблюдавайте теглото

1. Съхранявайте уреда само във

вътрешни помещения. Грижа и поддръжка

1. Периодично промивайте уреда и

принадлежностите с подходяща течност и ги оставяйте да изсъхнат.

2. За да избегнете бактериално

замърсяване, не оставяйте течности в

3. При по-продължителни паузи при

експлоатация отваряйте капака, за да може да се изпарява остатъчната

4. При повреда сменете филтъра.192 Български

Смяна на филтъра Вж. изображенията на страниците с

2. Свалете филтъра и го сменете.

3. Поставете новия филтър.

При монтажа внимавайте филтърът да се поставя правилно.

Опасност от нараняване Опасност от самопроизволно стартиране на уреда и опасност от електрически удар Преди всякакви работи по уреда го изключвайте и изваждайте щепсела. Възлагайте извършването на всички проверки и работи по електрически части на специалист. Двигателят (смукателна турбина) не

Липса на електрическо захранване Проверете контакта и предпазителя на електрозахранването. Проверете мрежовия захранващ кабел и щепсела на уреда. Силата на всмукване отслабва Дюзата, всмукателната тръба или всмукателният маркуч са запушени. Проверете дюзата, всмукателната тръба и всмукателния маркуч и при необходимост ги почистете. Филтърът е замърсен. Почистете филтъра. Изпразването на резервоара за течности продължава дълго Изпускателният маркуч е прищипан или

Проверете изпускателния маркуч и при необходимост го почистете. Помпата за прехвърляне на течности не изпомпва Резервоарът за течности е празен. Използвайте помпата за прехвърляне на течности само при пълен резервоар за течности. Няма електрическо напрежение. Проверете контакта и предпазителя на електрозахранването. Проверете мрежовия захранващ кабел и щепсела на уреда. Дебитът е грешно настроен. Настройте дебита с въртящия

Задържащата пластина е запушена. Почистете задържащата пластина.

Ако повредата не може да бъде отстранена, уредът трябва да бъде проверен от сервиза.

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най

оторизиран сервиз, като представите касовата бележка. (Адрес, вж. задната страна) Допълнителна гаранционна информация (ако има такава) можете да намерите в страницата „Сервиз“ на местния уебсайт на Kärcher в раздел „Изтегляне“.Български 193 Технически данни Запазваме си правото на технически промени. IVR-L 100/ 24-2 IVR-L 100/ 24-2 Tc IVR-L 120/ 24-2 Tc Електрическо свързване Мрежово напрежение V 220-240 220-240 220-240 Фаза ~111 Мрежова честота Hz 50-60 50-60 50-60 Тип защита IPX4 IPX4 IPX4 Клас защита III Номинална мощност W 2400 2400 2400 Предпазител (инертен) A 16 16 16 Размери и тегла Типично собствено тегло, стандарт (Me) kg 44 47 66 Типично собствено тегло Dp (Me) kg 57 76 Дължина x широчина x височина mm 825 x 660 x

Условия на заобикалящата среда Околна температура °C +40 +40 +40 Данни за мощността на уреда Съдържание на резервоара l 100 100 120 Количество на въздуха l/s 2 x 74 2 x 74 2 x 74 Вакуум kPa (mbar) 23 (230) 23 (230) 23 (230) Номинален диаметър на смукателен маркуч DN50 DN50 DN50 Установени стойности съгласно EN 60335-2-69 Стойност на вибрацията ръка-

dB(A)222 Мрежов захранващ кабел Мрежов захранващ кабел H07BQ-

3 x 1,5 3 x 1,5 3 x 1,5 Номер на част (EU) 9.988-393.0 9.988-393.0 9.988-393.0 Дължина на кабел m101010194 中文 Декларация за съответствие на ЕС С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята валидност.

EN 61000-3-3: 2013 + A1: 2019 EN 61000-3-11: 2000 EN 62233: 2008 EN IEC 63000: 2018 Подписващите лица действат от името и като пълномощници на управителния
