CYF 6F52LNB - съдомиялна CANDY - Безплатно ръководство за потребителя

Тип продукт	Вграден съдомиялна машина
Марка	Candy
Модел	CYF 6F52LNB
Ширина	60 cm
Височина	85 cm
Дълбочина	60 cm
Нето тегло	45 kg
Електрическо захранване	220-240 V ~ 50 Hz, 10 A
Енергиен клас	E
Капацитет	15 комплекта
Брой програми	5
Основни програми	Еко, Интензивна, Бърза, Нормална, Предварително измиване
Тип сушене	Кондензация
Ниво на шум	49 dB(A)
Функция отложен старт	Да, до 24 ч
Детска защита	Заключване на бутоните
Защита от течове	Да, система AquaStop
Филтри	Мрежест филтър и основен филтър
Разпръскващи рамена	Горно и долно
Кошиници	Горна и долна регулируеми
Поддръжка на филтрите	Редовно почистване под течаща вода
Налични резервни части	Врата, панта, уплътнение, филтри, рамена, кошници
Ремонтируемост	Индекс на ремонтируемост 7,5/10

Често задавани въпроси - CYF 6F52LNB CANDY

Как да почистя филтрите на моята съдомиялна машина Candy CYF 6F52LNB?

Отворете вратата, извадете долната кошница, след това развийте централния филтър и филтърната плоча. Почистете ги под течаща вода с мека четка. Сглобете обратно в обратен ред.

Какво да направя, ако съдомиялната машина не стартира?

Проверете дали вратата е добре затворена, уредът е включен и кранът за вода е отворен. Уверете се, че програмата не е в отложен старт.

Как да сменя уплътнението на вратата?

Отворете вратата, извадете старото уплътнение от мястото му, след това поставете новото уплътнение, като натискате здраво по целия периметър.

Защо има вода на дъното на съдомиялната машина след цикъл?

Това е нормално: малко вода остава за поддържане на херметичността на помпите. Ако нивото е твърде високо, проверете дали филтрите не са запушени.

Как да настроя отложения старт?

Натиснете бутона за отложен старт, докато достигнете желаното време (1ч до 24ч). Затворете вратата, индикаторът мига, след което остава постоянно. Цикълът ще започне в програмираното време.

Какво означават показаните кодове за грешка?

Например, E1 = проблем с водоснабдяването, E4 = твърде много вода, E5 = повреда на помпата. Консултирайте се с ръководството за пълния списък.

Как да обезмасля съдомиялната машина?

Използвайте специален препарат за отстраняване на котлен камък за съдомиялни машини. Стартирайте интензивна програма на празно, без съдове. Можете също да използвате бял оцет, но с внимание.

Мога ли да отворя вратата по време на цикъл?

Да, но уредът спира да работи поради безопасност. Затворете вратата и цикълът ще продължи след няколко секунди.

Как да сменя панта на вратата?

Демонтирайте корпуса и вратата, като следвате стъпките от ръководството: отстранете винтовете, пробийте нитовете, монтирайте новата панта с нитовъчен пистолет. Препоръчително е да се обърнете към професионалист.

Къде мога да намеря резервни части за моя модел?

На уебсайта на Candy или при оторизирани търговци. Използвайте номера на модела CYF 6F52LNB, за да идентифицирате съвместимите части.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CYF 6F52LNB CANDY

ИНСТРУКЦИИ ЗА РЕМОНТ

БЪЛГАРСКИ BG ИНСТРУКЦИИ ЗА РЕМОНТ

ЧЕШКИ CS | ПОКНИ ЗА ОПРАВИ

НЕМСКИ DE | РЕПАРАТУРНА ИНСТРУКЦИЯ

ГРЪЦКИ EL | РЪКОВОДСТВО ЗА РЕМОНТ

АНГЛИЙСКИ EN | ИНСТРУКЦИИ ЗА РЕМОНТ

ИСПАНСКИ ES | ИНСТРУКЦИИ ЗА РЕМОНТ

ФРЕНСКИ FR | ИНСТРУКЦИИ ЗА РЕМОНТ

ХЪРВАТСКИ HR | УПЪТВАНЕ ЗА ПОПРАВКА

ИТАЛИАНСКИ IT | ИНСТРУКЦИИ ЗА РЕМОНТ

ХОЛАНДСКИ NL | ИНСТРУКЦИИ ЗА РЕМОНТ

ПОЛСКИ PL | ИНСТРУКЦИИ ЗА РЕМОНТ

ПОРТУГАЛСКИ PT | ИНСТРУКЦИИ ЗА РЕМОНТ

РУМЪНСКИ RO | ИНСТРУКЦИИ ЗА РЕМОНТ

СЛОВЕНСКИ SL | НАСОКИ ЗА ПОПРАВКА

SLOVAK SK | ПОКНИ ЗА ОПРАВКИ

SERBIAN SR | УПУТСТВО ЗА ПОПРАВАК

TURKISH TR | ОНАРИМ ТАЛИМАТЛАРИ

ПЛАНТА НА ВРАТАТА

ИНСТРУКЦИИ

ПЛАНТА НА ВРАТАТА

ИНСТРУМЕНТИ: ТАБЕН КЛЮЧ С ВЪРТЯЩ МОМЕНТ 15, КРЪСТАТА ОТВЕРТКА, ЩИПКА

1.

Отворете вратата.

2.

Като използвате табен ключ с въртящ момент 15, свалете винтовете, които крепят капака на корпуса.

3.

Свалете страничния капак.

4.

Свалете пружината на лентата.

5.

Разрежете свързващите ленти на лампата

6.

Свалете винтовете на лампата

7.

Свалете предния капак

8.

Свалете фронталния винт на лампата

9.

Свалете страничните винтове на лампата

10.

Поставете новата лампа с помощта на винтовете

11.

Поставете страничните винтове на лампата

12.

13.

Намажете предната

14.

Наместете страничния капак

Уплътнение на вратата

ИНСТРУКЦИИ

Уплътнение на вратата

1.

Отворете вратата

2.

Извадете

уплътнението от

положението му

3.

Намагнитеното

Уплътнението

В предавката

положение

ФИЛТРИ

ИНСТРУКЦИИ

ФИЛТРИ

1.

Отворете вратата

2.

Извадете филтъра

3.

Сменете

филтъра и

съд

ГОРНА РАЗПРЪСКВАЛА ПЕРКА

ИНСТРУКЦИИ

ГОРНА РАЗПРЪСКВАЛА ПЕРКА

1.

Отворете вратата

2.

Извадете горелката

3.

Натиснете

перката в посока

на стрелката

и свалете, като

развинтите в

посока, обратна

на часовниковата

CTpeKa

АНОНА РАЗПРЪСКВАЩА ПЕРКА

ИНСТРУКЦИИ

ОВАНА РАЗПРЪСКВАЩА ПЕРКА

1.

Отворете вратата

2.

Извадете олиото

3.

Изберете

перката и

извадете

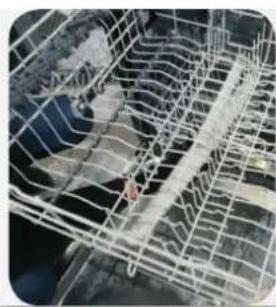

ГОРЕЩИЯ КОМПОНЕНТ

ИНСТРУКЦИИ

ГОРЕЩИЯ КОМПОНЕНТ

1.

Отворете вратата

2.

Извадете гонката

3.

Освободете ланто

4.

Поставете новата ключалка, затворете ланто

Долен ключ

ИНСТРУКЦИЯ

Долна разглобяема перка

1.

Отворете вратата

2.

Извадете гонката

ВРАТНА ПАНТА

ИНСТРУКЦИИ

ВРАТНА ПАНТА

ИНСТРУМЕНТИ: ТРЪБЕН КЛЮЧ 15, КРЪСТОВА ОТВЕРТКА, НИТОВАР

1.

Отворете вратата

1. С помощта на тръбен ключ 15 развийте винтовете, които закрепват капака на шкафа

3.

Свалете страничния капак

4.

Свалете пружината на пантата

5.

Пробийте нитовете на пантата

6.

Свалете винтовете на пантата

7.

Отстранете предния капак с помощта на ключ Torx.

8.

Отстранете винта на предната панта.

9.

Отстранете винтовете на страничната панта.

10.

Закрепете новата панта с нитове.

11.

Затегнете винтовете на страничната панта.

12.

Затегнете винта на предната панта.

13.

Поставете предния панел.

14.

Закрепете страничния капак

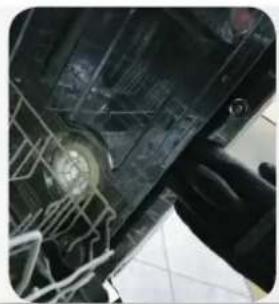

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИИ

УПЛЪТНЕНИЕ НА ВРАТАТА

1.

Отворете вратата

2.

Извадете уплътнението от седалката му

3.

Натиснете новото уплътнение в правилната позиция

ФИЛТРИ

ИНСТРУКЦИИ

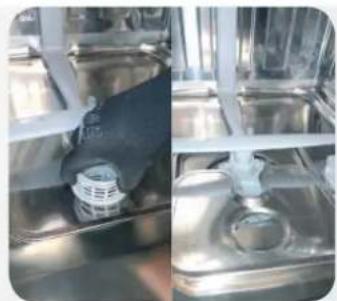

ФИЛТРИ

1.

Отворете вратата и извадете долния

2.

3.

Извадете филтъра и филтърната плоча

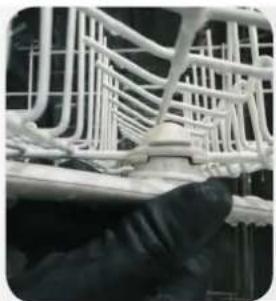

ГОРНО РАМО ЗА ПРЪСКАНЕ

ИНСТРУКЦИИ

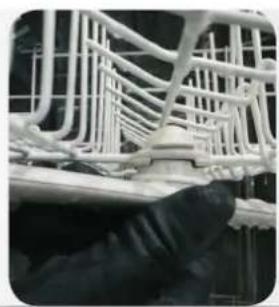

ГОРНО РАМО ЗА ПРЪСКАНЕ

1.

Отворете вратата, извадете горния кош

2.

3.

Натиснете пръскачката по посока на стрелката и я свалете, като я развиете обратно на часовниковата стрелка

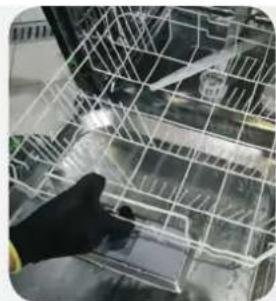

ДОЛНО РАМО ЗА ПРЪСКАНЕ

ИНСТРУКЦИИ

ДОЛНО РАМО ЗА ПРЪСКАНЕ

1.

Отворете вратата и извадете долния кош

2.

3.

Затегнете за поставката и извадете я

ГОРЕН КОШ

ИНСТРУКЦИЯ

ГОРЕН КОШ

1.

Отворете вратата и извадете горния кош

2.

3.

Отворете споната

4.

Поставете новия кош и затворете споната

ДОЛЕН КОШ

ИНСТРУКЦИЯ

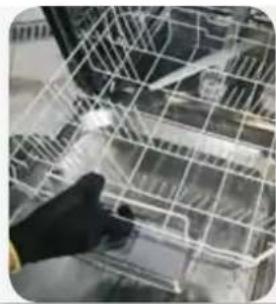

ДОЛНО ПРЪСКАЩО РАМО

1.

Отворете вратата и отстранете долното коляно

2.

ВРАТНА ПАНТА

РЪКОВОДСТВО

ВРАТНА ПАНТА

ИНСТРУМЕНТИ: 15 TORX КЛЮЧ, КРЪСТАТА ОТВЕРТКА, НИТОПРОБИВАЧ

1.

Отворете вратата

2.

С помощта на 15-милиметров тръбен ключ отстранете винтовете, с които е закрепен капакът на шкафа

3.

Отстранете страничния капак

4.

Отстранете пружината на пантата.

5.

Пробийте нитовете на пантата.

6.

Отстранете винтовете на пантата.

7.

Отстранете предния капак с помощта на Torx ключ.

8.

Отстранете предния винт на пантата.

9.

Отстранете страничните винтове на пантата.

10.

Закрепете новата панта с клещи за нитове.

11.

Закрепете страничните винтове на пантата.

12.

Закрепете винта на предната панта.

13.

Закрепете предния панел.

14.

Закрепете страничния капак.

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИЯ

УПЛЪТНЕНИЕ НА ВРАТАТА

1.

Отворете вратата.

2.

Издърпайте уплътнението от мястото му.

3.

Поставете новото уплътнение в правилната позиция.

ФИЛТЪР

ИНСТРУКЦИЯ

ФИЛТЪР

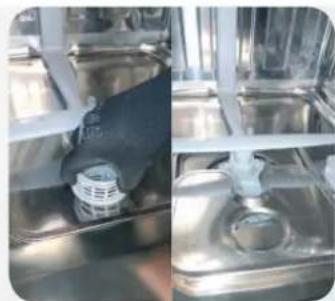

1.

Отворете вратата.

2.

Отстранете долната кошница.

3.

Отстранете филтъра и филтърната плоча.

ГОРЕН РАЗПРЪСКВАЩ РЪКАВ

ИНСТРУКЦИЯ

ГОРЕН РАЗПРЪСКВАЩ РЪКАВ

1.

Отворете вратата.

2.

Извадете горната кошница

3.

Натиснете спрей рамото в посоката на стрелката и го отстранете, като го развиете по посока на часовниковата стрелка

ДОЛНО СПРЕЙ РАМО

ИНСТРУКЦИЯ

ДОЛНО СПРЕЙ РАМО

1.

Отворете вратата

2.

Извадете долната кошница

3.

Издърпайте спрей рамото навън

ГОРНА КОШНИЦА

ИНСТРУКЦИЯ

ГОРНА КОШНИЦА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Отворете скобата

4.

Поставете новата кошница и затворете скобата

ДОЛНА КОШНИЦА

ИНСТРУКЦИЯ

ДОЛНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете долната кошница

ИНСТРУКЦИИ ЗА МОНТАЖ

РЪКОВОДСТВО

ИНСТРУКЦИИ ЗА МОНТАЖ

АКСЕСОАРИ: МЕХАНИЗЪМ ЗА ОТВАРЯНЕ НА ВРАТА, АРТ. № 15, КРЪСТОВА ВРЪТКА, ПРОБИВЕН ИНСТРУМЕНТ ЗА ПЕРФОРАЦИЯ

1.

Отворете вратата

1. С помощта на кръстовата отвертка, арт. № 15, отстранете винтовете, които държат капака на шарнира

3.

Отстранете страничния капак

4.

Отстранете пружината на пантата

5.

Поставете пробойника в отвора на пантата

6.

Апаратът е вътрешен

7.

Апаратът ми е с механичен ключ

8.

Апаратът е с предпазни клапи

9.

Апаратът е с предпазни клапи

10.

Почистете новия апарат с препарат

11.

Стегнете гайките на външния апарат

12.

Електрическите предпазители са вътре

13.

Почистете предпазния

14.

Тонтоетенното към пазарното капаци

ПРЕДМЕТ НА ПОРТАТА

УКАЗАНИЯ

ПРЕДМЕТ НА ПОРТА

1.

Авоите мв прота

2.

Трабнете то тпремиуа еЕо ато н The tou

3.

Отноте то вето нареуиа Отн own Theon

ФИАТРА

УКАЗАНИЯ

ФИАТРА

1.

Отворете вратата

2.

Отстранете долния капак

3.

Отстранете филтъра и уплътнението на филтъра

ГОРНА РЪКА ЗА ПРЪСКАНЕ

ИНСТРУКЦИИ

ГОРНА РЪКА ЗА ПРЪСКАНЕ

1.

Отворете вратата

2.

Отстранете горния капак

3.

Отстранете

Ръка

стрелка за усещане

И отстранете

ДО ДОЛНАТА ЧАСТ

отстранете от

ДОЛНА ЧАСТ НА РЪКАВА ЗА ПРЪСКАНЕ

УКАЗАНИЯ

ДОЛНА ЧАСТ НА РЪКАВА ЗА ПРЪСКАНЕ

1.

Отворете вратата

2.

Отстранете долния капак

3.

Издърпайте

рамото

ψεκασμού KAI

aapieoTe Tov

ANΩ KΛΑΟΙ

O△HΓIE∑

ANQ KAAAOI

1.

Avoigt Tny npota

2.

ApaipoeTo avo Kaai

3.

AvoiTe Tov ouvSeTnpa

4.

ToTTOEHTO To VTo KaAaTei KAI KAEIOTe Tov OuvSeTHpa

KATQ KAAAOI

O△HΓIEΣ

ДОЛНИ ПАНТИ ΨEKA МУ

1.

Отворете вратата

2.

Отстранете долната част

ИНСТРУКЦИИ ЗА ВРАТНИ ПАНТИ

ИНСТРУКЦИИ ЗА ВРАТНИ ПАНТИ

ИНСТРУКЦИИ ЗА ВРАТНИ ПАНТИ

ИНСТРУМЕНТИ: 15 TORX ГАЕЧЕН КЛЮЧ, КРЪСТАСТА ОТВЕРТКА, НИТОВАЧ, СВРЕДЛИНА

1.

Отворете вратата

2.

С помощта на 15 гаечен ключ, отстранете винтовете, които закрепват капака на шкафа

3.

Отстранете страничния капак

4.

Отстранете пружината на пантата

5.

Пробийте нитовете на пантата

6.

Отстранете винтовете на пантата

7.

Отстранете предния капак с Torx ключ

8.

Отстранете предния винт на пантата

9.

Отстранете страничните винтове на пантата

10.

Монтирайте новата панта с нитове

11.

Затегнете страничните винтове на пантата

12.

Затегнете винта на предната панта

13.

Монтирайте предния панел

14.

Монтирайте страничния капак

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИИ

УПЛЪТНЕНИЕ НА ВРАТАТА

1.

Отворете вратата

2.

Извадете уплътнението от мястото му

3.

Поставете новото уплътнение на правилното място.

ФИЛТРИ

ИНСТРУКЦИИ

ФИЛТРИ

1.

Отворете вратата

2.

Извадете долната кошница

3.

Отстранете филтъра и филтърната плоча

ГОРНО РАЗПРЪСКВАЩО РАМО

ИНСТРУКЦИИ

ГОРНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете горната кошница

3.

Натиснете спрея в посоката на стрелката и го отстранете, като го развиете обратно на часовниковата стрелка.

ДОЛНО РАЗПРЪСКВАЩО РАМО

ИНСТРУКЦИИ

ДОЛНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете долната кошница

3.

Издърпайте спрея и го отстранете

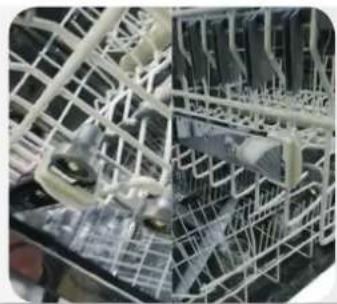

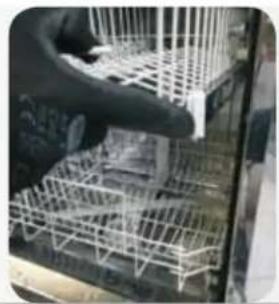

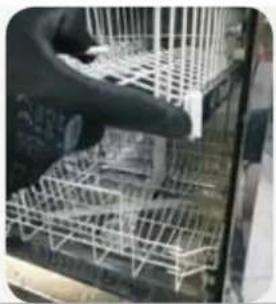

ГОРНА КОШНИЦА

ИНСТРУКЦИИ

ГОРНА КОШНИЦА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Отворете скобата.

4.

Поставете новата кошница и затворете скобата

ДОЛНА КОШНИЦА

ИНСТРУКЦИИ

ДОЛНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете долната кошница

Панта на вратата

ИНСТРУКЦИИ

Панта на вратата

ИНСТРУМЕНТИ: ГАЕЧЕН КЛЮЧ 15, КРЪСТАТА ОТВЕРТКА, НИТОВАЧ, БОРМАШИНА

1.

Отворете вратата

1. С помощта на гаечен ключ 15, отстранете винтовете, които държат капака на шкафа

3.

Отстранете страничния капак

4.

Отстранете пружината на пантата

5.

Пробийте нитовете на пантата

6.

Отстранете винтовете на пантата

7.

Отстранете предния капак с Torx ключ

8.

Отстранете винта на предната панта

9.

Отстранете винтовете на страничната панта

10.

Поставете новата панта с помощта на нитовъчната машина

11.

Затегнете винтовете на страничната панта

12.

Затегнете винта на предната панта

13.

Поставете предния панел

14.

Поставете страничния капак

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИИ

УПЛЪТНЕНИЕ НА ВРАТАТА

1.

Отворете вратата

2.

Издърпайте уплътнението, за да го извадите от позицията му

3.

Натиснете новото уплътнение в правилната позиция

ФИЛТРИ

ИНСТРУКЦИИ

ФИЛТРИ

1.

Отворете вратата

2.

Извадете долната кошница

3.

Извадете филтъра и плочата на филтъра

ГОРНО РАЗПРЪСКВАЩО РАМО

ИНСТРУКЦИИ

ГОРНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете горната кошница

3.

Натиснете разпръсквача по посока на стрелката и го отстранете, като го завъртите наляво

ДОЛНО РАЗПРЪСКВАЩО РАМО

ИНСТРУКЦИИ

ДОЛНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете долната кошница

3.

Издърпайте разпръсквача и го отстранете

ГОРНА КОШНИЦА

ИНСТРУКЦИИ

ГОРНА КОШНИЦА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Отворете държача

4.

Поставете новата кошница и затворете държача

ДОЛНА КОШНИЦА

ИНСТРУКЦИИ

РАМЕН НА ДОЛНИЯ РАЗПРЪСКВАЧ

1.

Отворете вратата

2.

Извадете долната кошница

ПАНТА НА ВРАТАТА

ИНСТРУКЦИИ

ПАНТА НА ВРАТАТА

ИНСТРУМЕНТИ: ГАЕЧЕН КЛЮЧ №15, КРЪСТАТА ОТВЕРТКА, НИТОВАЧ

1.

Отворете вратата

1. С помощта на гаечен ключ развийте винтовете, които закрепват капака на кутията

1. Отстранете страничния капак

4.

Отстранете шарнирната пружина

5.

Пробийте нитовете на пантата

6.

Отстранете винтовете на пантата

7.

Отстранете предния капак с помощта на Torx ключ

8.

Отстранете винтовете на предната панта

9.

Отстранете винтовете на страничната панта

10.

Поставете новата панта с помощта на нитовъчната машина

11.

Затегнете винтовете на страничната панта

12.

Затегнете винтовете на предната панта

13.

Поставете предния панел

14.

Поставете страничния капак

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИИ

УПЛЪТНЕНИЕ НА ВРАТАТА

1.

Отворете вратата

2.

Извадете уплътнението от мястото му

3.

Поставете новото уплътнение на правилното място

ФИЛТРИ

ИНСТРУКЦИИ

ФИЛТРИ

1.

Отворете вратата

2.

Извадете долната кошница

3.

Извадете филтъра и филтърната плоча

ГОРЕН РАЗПРЪСКВАЩ ЛЪЧ

ИНСТРУКЦИИ

ГОРНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете горната кошница

3.

Натиснете

разпръсквача

по посока на

стрелката и го извадете

като го развиете

обратно на часовниковата стрелка

ДОЛНО РАЗПРЪСКВАЩО РАМО

ИНСТРУКЦИИ

ДОЛНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете долната кошница

3.

Издърпайте разпръсквача и го отстранете

ГОРНА КОШНИЦА

ИНСТРУКЦИИ

ГОРНА КОШНИЦА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Отворете закопчалката

4.

Поставете новата кошница и затворете закопчалката

ДОЛНА КОШНИЦА

ИНСТРУКЦИИ

ДОЛНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете долната кошница

СВАЛЯНЕ НА ВРАТАТА

УПЪТВАНЕ

СВАЛЯНЕ НА ВРАТАТА

ИНСТРУМЕНТИ: TORX КЛЮЧ 15, КРЪСТАТА ОТВЕРТКА, ПИСТОЛЕТ ЗА НИТОВЕ

1.

Отворете вратата

2.

С помощта

на тръбния

ключ 15

отстранете винтовете

които закрепват

капака

на корпуса

3.

Отстранете страничния капак

4.

Отстранете пружината

5.

Пробийте занитените панти

6.

Отстранете винтовете от пантата

7.

Отстранете предния капак с Torx ключ

8.

Отстранете предните винтове от пантата

9.

Отстранете страничните винтове от пантата

10.

Поставете новата панта с помощта на пистолет за нитове

11.

Затегнете страничните винтове на пантата

12.

Затегнете предните винтове на пантата

13.

Поставете предната плоча

14.

Поставете страничния капак

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИИ

УПЛЪТНЕНИЕ НА ВРАТАТА

1.

Отворете вратата

2.

Извадете уплътнението от мястото, където се намира

3.

Натиснете новото уплътнение в правилната позиция

ФИЛТРИ

ИНСТРУКЦИИ

ФИЛТРИ

1.

Отворете вратата

2.

Отстранете долната кошница

3.

Отстранете филтрите и филтърната плоча

ГОРНА ДЮЗА

УПЪТВАНЕ

ГОРНА ДЮЗА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Натиснете дюзата в посока на стрелката и я отстранете, като я завъртите обратно на часовниковата стрелка

ДОЛНА ДЮЗА

ИНСТРУКЦИИ

ДОЛНА ДЮЗА

1.

Отворете вратата

2.

Извадете долната кошница

3.

Издърпайте дюзата и я отстранете

ГОРНА КОШНИЦА

ИНСТРУКЦИИ

ГОРНА КОШНИЦА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Отворете капака

4.

Поставете новата кошница и затворете капака

ДОЛНА КОШНИЦА

УПЪТВАНЕ

ДОЛНА ДЮЗА

1.

Отворете вратата

2.

Извадете долната кошница

ПАНТА НА ВРАТАТА

ИНСТРУКЦИИ

ПАНТА НА ВРАТАТА

ИНСТРУМЕНТИ: ОТВЕРТКА TORX T15, КРЪСТОВА ОТВЕРТКА, НИТОВАЛКА, БОРМАШИНА

1.

Отворете вратата

1. С помощта на отвертка T15 отстранете винтовете, които държат капака на уреда.

3.

Отстранете страничната корица

4.

Отстранете пружината на пантата

5.

Развийте нитовете на пантата

6.

Отстранете винтовете на пантата

7.

Отстранете предната корица с отвертка T15

8.

Отстранете предния винт на пантата

9.

Отстранете страничните винтове на пантата

10.

Монтирайте новата панта с помощта на нитовъчна машина

11.

Затегнете страничните винтове на пантата

12.

Затегнете предния винт на пантата

13.

Монтирайте предния панел

14.

Монтирайте страничния капак

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИИ

Уплътнение на вратата

1.

Отворете вратата

2.

Отстранете уплътнението от мястото му

3.

Поставете новото уплътнение на правилното място

ФИЛТРИ

ИНСТРУКЦИИ

ФИЛТРИ

1.

Отворете вратата

2.

Отстранете долната кошница

3.

Отстранете филтъра и плочата на филтъра

ГОРНО РАЗПРЪСКВАЩО РАМО

ИНСТРУКЦИИ

Горно разпръскващо рамо

1.

Отворете вратичката

2.

Извадете горната кошница

3.

Натиснете разпръскващото рамо по посока на стрелката и го отстранете, като го завъртите обратно на часовниковата стрелка

ДОЛНО РАЗПРЪСКВАЩО РАМО

ИНСТРУКЦИИ

Долно разпръскващо рамо

1.

Отворете вратичката

2.

Извадете долната кошница

3.

Издърпайте лоста за измиване и го отстранете

ГОРНА КОШНИЦА

ИНСТРУКЦИИ

ГОРНА КОШНИЦА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Отворете скобата

4.

Поставете новата кошница и затворете скобата

Долна кошница

ИНСТРУКЦИИ

Долна миеща рамо

1.

Отворете вратата

2.

Извадете долната кошница

ВРАТНА ПАНТА

ИНСТРУКЦИИ

ВРАТНА ПАНТА

ИНСТРУМЕНТИ: 15 TORX КЛЮЧ, КРЪСТАТА ОТВЕРТКА, НИТОВАР

1.

Отворете вратата

2.

Използвайте 15-милиметровия гаечен ключ, за да отстраните винтовете, с които е закрепено покритието на шкафа

3.

Отстранете страничната капачка

4.

Отстранете пантите на пружината

5.

Пробийте пантите на нитовете

6.

Отстранете пантите на нитовете

7.

Отстранете предната капачка с помощта на Torx ключ

8.

Отстранете предния винт на пантата

9.

Отстранете страничните винтове на пантите

10.

Монтирайте новата панта с помощта на клепач.

11.

Закрепете страничните винтове на пантата.

12.

Закрепете предния винт на пантата.

13.

Поставете предния панел.

14.

Поставете страничното покритие.

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИИ

УПЛЪТНЕНИЕ НА ВРАТАТА

1.

Отворете вратата.

2.

Извадете уплътнението от позицията му

3.

Поставете новото уплътнение в правилната позиция

ФИЛТРИ

ИНСТРУКЦИИ

ФИЛТРИ

1.

Отворете вратата

2.

Извадете долната кошница

3.

Извадете филтъра и филтърната плоча

ГОРНО РАЗПРЪСКВАЩО РАМО

ИНСТРУКЦИИ

ГОРНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете горната кошница

3.

Натиснете разпръсквача в посоката на стрелката и го отстранете, като го завъртите обратно на часовниковата стрелка

ДОЛНО РАЗПРЪСКВАЩО РАМО

ИНСТРУКЦИИ

ДОЛНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете долната кошница

3.

Издърпайте разпръсквача и го отстранете

ГОРНА КОШНИЦА

ИНСТРУКЦИИ

ГОРНА КОШНИЦА

1.

Отворете вратата

2.

Отстранете горната кошница

3.

Отворете скобата

4.

Поставете новата кошница и затворете скобата

ДОЛНА КОШНИЦА

ИНСТРУКЦИИ

ДОЛНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Отстранете долната кошница

ПАНТА НА ВРАТАТА

ИНСТРУКЦИИ

ПАНТА НА ВРАТАТА

ИНСТРУМЕНТИ: ГАЕЧЕН КЛЮЧ 15, КРЪСТАТА ОТВЕРТКА, НИТОВАР, БОРМАШИНА

1.

Отворете вратата

С помощта на гаечен ключ 15 развийте винтовете, закрепващи капака на корпуса

3.

Отстранете страничния капак

4.

Извадете пружината на пантата

5.

Извадете болтовете на пантите

6.

Отстранете винтовете на пантите

7.

Свалете предния капак с помощта на ключ Torx

8.

Извадете винта на предната панта

9.

Отстранете винтовете на страничните панти

10.

Монтирайте новата панта с помощта на нитов пистолет

11.

Затегнете винтовете на страничните панти

12.

Монтирайте винта на предната панта

Монтирайте предния панел

Монтирайте страничната решетка

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИИ

УПЛЪТНЕНИЕ НА ВРАТАТА

1.

Отворете вратата

2.

Извадете уплътнението

3.

Поставете новото уплътнение на правилното място.

ФИЛТРИ

ИНСТРУКЦИИ

ФИЛТРИ

1.

Отворете вратата. Извадете долната кошница.

2.

3.

Извадете

филтъра

филтриране

ГОРНО РАМО НА ПРЪСКАЧКАТА

ИНСТРУКЦИИ

ГОРНО РАМО НА ПРЪСКАЧКАТА

1.

Отворете вратата. Извадете горната кошница.

2.

3.

Изрязване

пръскачката в

посока на стрелката

извадете, като завъртите

в посока

обратна на часовниковата стрелка

ДОЛНО РАМО НА ПРЪСКАЧКАТА

ИНСТРУКЦИИ

ДОЛНО РАМО НА ПРЪСКАЧКАТА

1.

Отворете вратата. Извадете долната кошница.

2.

3.

Като дърпате пръскачката, я извадете.

Извадете пръскачката и я извадете

ГОРНА КОШНИЦА

ИНСТРУКЦИИ

ГОРНА КОШНИЦА

1.

Отворете вратата. Извадете горната кошница.

2.

3.

Отворете скобата.

4.

Поставете новата кошница и затворете скобата.

ДОЛНА КОШНИЦА

ИНСТРУКЦИИ

ДОЛНО РАМО НА ПРЪСКАЧКАТА

1.

Отворете вратата. Извадете долната кошница.

2.

DOBRADIÇA

INSTRUÇÉS

DOBRADIÇA

ИНСТРУМЕНТИ: ДИНАМОМЕТРИЧЕН КЛЮЧ 15, КРЪСТА ОТВЕРТКА, НИТОВАЧКА, ПРОБИВЕН ПЕРФОРАТОР

1.

Отворете вратата

1. С помощта на тръбен ключ 15 развийте винтовете, които закрепват капака на машината

3.

Отстранете страничния капак

4.

Отстранете огънатата панта

5.

Пробийте нитовете на пантата

6.

Отстранете винтовете на пантата

7.

Отстранете предния капак с динамометричен ключ

8.

Отстранете винта на предната панта

9.

Отстранете винтовете на страничните панти

10.

Монтирайте новата панта с клепало

11.

Поставете винтовете на страничната панта

12.

Поставете винта на предната панта

13.

Монтирайте предния панел

14.

Монтаж на страничната лампа

УПЛЪТНИТЕЛ НА ВРАТАТА

ИНСТРУКЦИИ

УПЛЪТНИТЕЛ НА ВРАТАТА

1.

Отворете вратата

2.

Издърпайте уплътнителя, като го извадите от позицията

3.

Натиснете новия уплътнител на правилната позиция

ФИЛТРИ

ИНСТРУКЦИИ

ФИЛТРИ

1.

Отворете вратата

2.

Извадете долната кошница

3.

Извадете филтъра и плочата на филтъра

ГОРНО РАЗПРЪСКВАЩО РАМО

ИНСТРУКЦИИ

ГОРНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете горната кошница

3.

Натиснете

разпръсквача

посоката на стрелката

и го извадете

като го развиете в

обратна посока

на часовниковата стрелка

ДОЛНО РАЗПРЪСКВАЩО РАМО

ИНСТРУКЦИИ

ДОЛНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете долната кошница

3.

Издърпайте разпръсквача и го отстранете

ГОРНА КОШНИЦА

ИНСТРУКЦИИ

ГОРНА КОШНИЦА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Отворете скобата

4.

Монтирайте новата кошница и затворете скобата

ДОЛНА КОШНИЦА

ИНСТРУКЦИИ

ДОЛНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата

2.

Извадете долната кошница

BALAMA UŞÄ

INSTRUCTIUNI

BALAMA USA

ИНСТРУМЕНТИ: ТОРКС КЛЮЧ № 15 КРЪСТАСТА ОТВЕРТКА УРЕД ЗА ОБЕЗВЪЗДУШАВАНЕ СВРЕДЛО

1.

Отворете вратата

2.

Извадете винтовете, които закрепват капака на шкафа с помощта на тръбен ключ № 15

3.

Свалете страничния капак

4.

Извадете пружината на пантата

5.

Смажете пантите на вратата.

6.

Извадете винтовете на пантата.

7.

Свалете предния капак с помощта на ключ Torx.

8.

Извадете предния винт на пантата.

9.

Извадете страничните винтове на пантата.

10.

Закрепете новата панта с нитове.

11.

Затегнете страничните винтове на пантата.

12.

Затегнете винта отпред на пантата.

13.

Монтирайте предния панел.

14.

Монтирайте страничния капак.

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИИ

УПЛЪТНЕНИЕ НА ВРАТАТА

1.

Отворете вратата.

2.

Извадете уплътнението от мястото му.

3.

Натиснете новото уплътнение в правилната позиция.

ФИЛТРИ

ИНСТРУКЦИИ

ФИЛТЪР

1.

Отворете вратата

2.

Извадете долната кошница

3.

Извадете филтъра и филтърната плоча

ГОРНО ПУЛВЕРИЗИРАЩО РАМО

ИНСТРУКЦИИ

ГОРНО ПУЛВЕРИЗИРАЩО РАМО

1.

Отворете вратата

2.

Извадете горната кошница

3.

Натиснете пулверизатора по посока на стрелката и го извадете, като го развиете обратно на часовниковата стрелка.

ДОЛНО РАМО НА ПУЛВЕРИЗАТОРА

ИНСТРУКЦИИ

ДОЛНО РАМО НА ПУЛВЕРИЗАТОРА

1.

Отворете вратата

2.

Извадете долната кошница

3.

Издърпайте и извадете рамото на пулверизатора

ГОРНА КОШНИЦА

ИНСТРУКЦИИ

ГОРНА КОШНИЦА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Отворете скобите

4.

Монтирайте новата кошница и затворете скобите

ДОЛНА КОШНИЦА

ИНСТРУКЦИИ

ДОЛНО ПУЛВЕРИЗИРАЩО РАМО

1.

Отворете вратата

2.

Извадете долната кошница

ТЕЧАЙ ВРАТ

ИНСТРУКЦИИ

СМЯНА НА ПАНТИ

ИНСТРУМЕНТИ: КЛЮЧ TORX 15, ОТВЕРТКА, НИТОВАР

1.

Отворете вратата

2.

С помощта на тръбен ключ 15 отстранете винтовете, с които е закрепен капакът на шкафа

3.

Отстранете страничния капак

4.

Отстранете пантите

5.

Пробийте нитовете на пантите

6.

Отстранете винтовете на пантите

7.

С отвертка отстранете предния капак.

8.

Отстранете винта на предната панта.

9.

Отстранете страничните винтове на пантите.

10.

Закрепете новата панта с клепач.

11.

Затегнете винтовете на страничната панта.

12.

Затегнете винта на предната панта.

13.

Закрепете предния капак.

14.

Прикрепете страничния капак

УПЛЪТНЕНИЕ ЗА ВРАТА

ИНСТРУКЦИИ

УПЛЪТНЕНИЕ ЗА ВРАТА

1.

Отворете вратата

2.

Издърпайте уплътнението от позицията

3.

Поставете новото уплътнение в правилната позиция

ФИЛТРИ

ИНСТРУКЦИИ

ФИЛТРИ

1.

Отворете вратата

2.

Отстранете долната кошница

3.

Отстранете филтъра и филтърната плоча

ГОРНО РАМО НА ПРЪСКАЧКАТА

ИНСТРУКЦИИ

ГОРНО РАМО НА ПРЪСКАЧКАТА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Натиснете пръскачката в посока на стрелката и я отстранете, като я завъртите обратно на часовниковата стрелка

ДОЛНО РАМО НА ПРЪСКАЧКАТА

ИНСТРУКЦИИ

Долна кошница пръска

1.

Отворете вратата

2.

Извадете долната кошница

3.

Издърпайте пръскалото и го отстранете

ГОРНА КОШНИЦА

ИНСТРУКЦИИ

ГОРНА КОШНИЦА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Отворете ключалката

4.

Поставете новата кошница и затворете ключалката

ДОЛНА КОШНИЦА

ИНСТРУКЦИИ

ДОЛНО РАМО НА ПРЪСКАЧКАТА

1.

Отворете вратата

2.

Извадете долната кошница

ВРАТНА ПАНТА

ВРАТИ

ВРАТНА ПАНТА

ИНСТРУМЕНТИ: ОТВЕРТКА PH2, КРЪСТАТА ОТВЕРТКА, НИТОВАЛЕН БОРМАШИНА

1.

Отворете вратичката

2.

С помощта на тръбен ключ 15 развийте винтовете, които закрепват капака на шкафа

3.

Отстранете страничния капак.

4.

Отстранете пружината на пантата

5.

Отвийте пантата

6.

Отстранете винтовете на пантата

7.

Отстранете предния капак с помощта на ключ Torx

8.

Отстранете винта на предната панта

9.

Отстранете винтовете на страничната панта

10.

Закрепете новата панта с нитовъчен винт

11.

Закрепете винтовете на страничната панта

12.

Затегнете винта на предната панта

13.

Закрепете предния панел

14.

Закрепете страничния капак

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИИ

УПЛЪТНЕНИЕ НА ВРАТАТА

1.

Отворете вратичката

2.

Извадете уплътнението от седалката му

3.

Натиснете новото уплътнение в правилната позиция

ФИЛТЪР

ИНСТРУКЦИИ

ФИЛТЪР

1.

Отворете вратичката. Извадете долния

2.

3.

Извадете филтъра и филтърната плоча

ГОРНО РАЗПРЪСКВАЩО РАМО

ПОКРИВ

ГОРНО РАМЕНА ЗА ПРЪСКАНЕ

1.

Отворете вратичката. Изберете горния кош.

2.

3.

Натиснете пръскачката в посока на стрелката и я свалете, като я завъртите обратно на часовниковата стрелка.

ДОЛНО РАМЕНА ЗА ПРЪСКАНЕ

ПОКРИВ

ДОЛНО РАМЕНА ЗА ПРЪСКАНЕ

1.

Отворете вратичката. Изберете долния кош.

2.

3.

Издърпайте пръскачката и я извадете.

ГОРНА КОШНИЦА

ПОКРИВКА

ГОРНА КОШНИЦА

1.

Отворете вратичката. Извадете горната кошница.

2.

3.

Отворете ключалката.

4.

Поставете новата кошница и затворете ключалката.

ДОЛНА КОШНИЦА

ПОКРИВКА

ДОЛНО ПРЪСКАЩО РАМО

1.

Отворете вратичката. Извадете долната кошница.

2.

САРКА ВРАТА

УПЪТВАНЕ

САРКА ВРАТА

ИНСТРУМЕНТИ: 15 HEX КЛЮЧ, КРЪСТАТА ОТВЕРТКА, БОРМАШИНА ЗА НИТОВЕ

1.

Отворете вратата

2.

С помощта на гаечен ключ 15 отстранете винтовете, които закрепват капака на шкафа

3.

Отстранете страничния капак

4.

Отстранете пружината

5.

Пробийте нитовете на пантата

6.

Отстранете винтовете на пантата.

7.

Отстранете предния капак с вътрешен шестограмен ключ.

8.

Отстранете предните винтове на пантата.

9.

Отстранете страничните винтове на пантата.

10.

Поставете новата панта и я закрепете с нит.

11.

Затегнете страничните винтове на пантата.

12.

Затегнете предните винтове на пантата.

13.

Поставете предния панел

14.

Поставете страничния капак

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИЯ

УПЛЪТНЕНИЕ НА ВРАТАТА

1.

Отворете вратата

2.

Извадете уплътнението от мястото му

3.

Поставете новото уплътнение на правилното място

ФИЛТРИ

ИНСТРУКЦИЯ

ФИЛТРИ

1.

Отворете вратата

2.

Извадете долната кошница

3.

Отстранете филтъра и филтърната плоча

ГОРНА ПРЪСКАЧКА

ИНСТРУКЦИЯ

ГОРНА ПРЪСКАЧКА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Натиснете пръскачката в посока на стрелката и я развийте в посока, обратна на часовниковата стрелка

ДОЛНА ПРЪСКАЛКА

ИНСТРУКЦИЯ

ДОЛНА ПРЪСКАЛКА

1.

Отворете вратата

2.

Извадете долната кошница

3.

Издърпайте пръскалката и я извадете

ГОРНА КОШНИЦА

ИНСТРУКЦИЯ

ГОРНА КОШНИЦА

1.

Отворете вратата

2.

Извадете горната кошница

3.

Отворете капака

4.

Поставете новата кошница и затворете капака

ДОЛНА КОШНИЦА

УПЪТВАНЕ

ДОЛНА ПРЪСКАЧКА

1.

Отворете вратата

2.

Извадете долната кошница

ВРАТНА ПАНТА

ИНСТРУКЦИИ

ВРАТНА ПАНТА

1.

Отворете вратата.

2.

С помощта на

гаечен ключ

15

развийте винтовете,

които закрепват

капака

на корпуса.

3.

Извадете страничния капак.

4.

Извадете пантите.

5.

Пробийте отворите за пантите.

6.

Развийте винтовете на пантите.

7.

С помощта на динамометричен ключ отстранете предния капак.

8.

Развийте винта на предната панта.

9.

Развийте винтовете на страничните панти.

10.

Закрепете новата панта с помощта на нитове.

11.

Закрепете винтовете на страничните панти.

12.

Сглобете горния панел

13.

Закрепете горния панел

14.

Закрепете страничния капак

УПЛЪТНЕНИЕ НА ВРАТАТА

ИНСТРУКЦИИ

УПЛЪТНЕНИЕ НА ВРАТАТА

1.

Отворете вратата

2.

Издърпайте уплътнението, като го издърпате от мястото му

3.

Поставете новото уплътнение в правилната позиция

ФИЛТРИ

ИНСТРУКЦИИ

ФИЛТРИ

1.

Отворете вратата. Извадете долната кошница.

2.

3.

Извадете филтъра и филтърната плоча.

ГОРНА ПРЪСКАЩА РЪКА

ИНСТРУКЦИИ

ГОРНА ПРЪСКАЩА РЪКА

1.

Отворете вратата. Извадете горната кошница.

2.

3.

Откриване на стрелка

натиснете спрея върху него

и го завъртете

обратно на часовниковата стрелка

за да го извадите

ДОЛНО РАЗПРЪСКВАЩО РАМО

ИНСТРУКЦИИ

ДОЛНО РАЗПРЪСКВАЩО РАМО

1.

Отворете вратата. Издърпайте долната кошница.

2.

3.

Издърпайте спрея, за да го извадите.

ГОРНА КОШНИЦА

ИНСТРУКЦИИ

ГОРНА КОШНИЦА

1.

Отворете вратата. Извадете горната кошница.

2.

3.

Отворете скобата.

4.

Поставете новата кошница и затворете скобата.

ДОЛНА КОШНИЦА

ИНСТРУКЦИИ

ЛОСТ НА ДОЛНАТА ПРЪСКАЧКА

1.

Отворете вратата. Извадете долната кошница.

2.
