GV77D91ST - вентилационен капак AEG - Безплатно ръководство за потребителя

Тип продукт	Декоративен абсорбатор
Марка	AEG
Модел	GV77D91ST
Размери (Ш × Д × В)	90 × 50 × 60 cm
Тегло	25 kg
Захранване	220-240 V, 50/60 Hz
Максимална мощност на изсмукване	650 m³/h
Максимално ниво на шум	55 dB(A)
Осветление	LED, 2 × 3 W
Управление	Тактилни
Енергиен клас	A+
Брой скорости	4 + интензивна
Тип филтрация	Метални мазнинни филтри и въгленов филтър (опционален)
Дистанционно управление	Да, инфрачервено
Материал	Четкана неръждаема стомана
Гаранция	2 години
Налични резервни части	Филтри, крушки, дистанционно управление и др.
Държава на производство	Германия
Поддръжка и почистване	Почиствайте мазнинните филтри в съдомиялна машина всеки месец, сменяйте въгленовия филтър на всеки 6 месеца
Безопасност	Автоматично изключване, детска заключка (заключване на бутоните)

Често задавани въпроси - GV77D91ST AEG

Как да инсталирам абсорбатора AEG GV77D91ST?

Инсталацията трябва да се извърши от квалифициран специалист. Уверете се, че диаметърът на изхода е 150 мм. Спазвайте минимално разстояние от 65 см между абсорбатора и електрическата плоча, или 75 см за газова плоча. Закрепете предоставената стенна скоба, след това закачете абсорбатора, следвайки указанията в ръководството за употреба.

Как да почистя мазнинните филтри?

Металните мазнинни филтри могат да се мият в съдомиялна машина при 60°C или на ръка с топла сапунена вода. Изсушете ги напълно преди да ги поставите обратно. Препоръчва се месечно почистване за оптимално изсмукване.

Как да сменя LED крушката?

Първо изключете захранването. Отворете капака на абсорбатора, развийте дефектната LED крушка и я сменете с крушка от същия тип (G4, макс. 3 W). Затворете капака и включете отново захранването.

Защо абсорбаторът не стартира?

Проверете дали уредът е правилно свързан и дали предпазителят не е изключен. Уверете се, че сензорното управление не е заключено (светеща икона за ключалка). Ако проблемът продължава, свържете се с отдела за следпродажбено обслужване.

Как да настроя скоростта на изсмукване?

Използвайте сензорното управление, за да изберете скорост (1 до 4, плюс интензивна). Всяко натискане увеличава скоростта. Интензивният режим (I) работи в продължение на 10 минути, след което се връща към предишната скорост.

Дистанционното управление не работи, какво да правя?

Проверете батериите на дистанционното управление (тип CR2032) и ги сменете, ако е необходимо. Насочете дистанционното към приемника на абсорбатора. Ако проблемът продължава, рестартирайте уреда, като изключите абсорбатора за 30 секунди.

Как да активирам режим на рециркулация?

Режимът на рециркулация изисква инсталиране на въгленов филтър (опционален). Поставете филтъра зад мазнинните филтри. Абсорбаторът ще работи в затворен цикъл, филтрирайки въздуха чрез въглен.

Какво е максималното ниво на шум на абсорбатора?

Максималното ниво на шум е 55 dB(A) при най-високата скорост. При намалена скорост шумът е около 40 dB(A), сравнимо с нормален разговор.

Къде мога да намеря резервни части за GV77D91ST?

Можете да поръчате резервни части (филтри, крушки, дистанционно) на официалния уебсайт на AEG или от оторизирани търговци. Използвайте моделния номер (GV77D91ST), за да идентифицирате частта.

Как да програмирам автоматично изключване?

Натиснете продължително бутона автоматично изключване (часовник), докато индикаторът започне да мига. Изберете желаната продължителност (5, 10, 15 минути), като натиснете отново. Абсорбаторът ще се изключи автоматично след зададеното време.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GV77D91ST AEG

Добре дошли в AEG! Благодарим Ви, че избрахте нашия уред.

Вижте полезни съвети за употреба, брошури, отстраняване на неизправности, информация за сервис и ремонт: www.aeg.com/support

Запазваме си правото на изменения.

СЪДЪРЖАНИЕ

1. ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ.....2
2. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ....5
3. ИНСТАЛИРАНЕ....6
4. ОПИСАНИЕ НА УРЕДА....7
5. ВСЕКИДНЕВНА УПОТРЕБА....7
6. ГРИЖИ И ПОЧИСТВАНЕ....9
7. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ.... 10
8. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА....11

Преди монтирането и употребата на уреда внимателно прочетете предоставените инструкции. Производителят не е отговорен за наранявания или повреди в резултат на неправилна инсталация или употреба. Винаги дръжте инструкциите на безопасно и лесно достъпно място за справка в бъдеще.

1.1 Безопасност за деца и лица в неравностойно положение

• Този уред може да бъде използван от деца над 8-годишна възраст, както и от лица с намалени физически, сетивни и умствени възможности или от лица без опит и познания, само ако те са под наблюдение или бъдат инструктирани относно безопасната употреба на уреда и разбират възможните рискове. Деца под 8-годишна възраст и хора с тежки или комплексни увреждания трябва да се държат далеч от уреда, освен ако не са под постоянно наблюдение.

• Децата трябва да бъдат под наблюдение, за да се гарантира, че не си играят с уреда.
• Дръжте всички опаковки далече от деца и изхвърлете опаковките по местните правила.
• Пазете децата и домашните любимци далеч от уреда, когато той работи.
• Деца не трябва да извършват почистване или поддръжка на уреда, когато са без надзор.

1.2 Обща безопасност

• Този уред е предназначен за домакинска употреба над плотове, фурни и подобни устройства за готвене.

- Този уред е предназначен за домашна употреба в затворени помещения.

• Този уред може да се използва в офиси, стаи в хотел, стаи в мотел, къщи за гости и други подобни места за настаняване, където това използване не надвишава (средно) нивото на домашна употреба.

- Преди извършването на какъвто и да е ремонт, изключете уреда от електрозахранването.

• ВНИМАНИЕ: Достъпните части могат да се нагорещят по време на употреба с готварски уреди.

- Използвайте само фиксиращите винтове, доставени с уреда, а ако липсват такива, използвайте препоръчаните в инструкциите за инсталация. Монтирайте уреда на безопасно и подходящо място, което отговаря на монтажните изисквания.

- ПРЕДУПРЕЖДЕНИЕ: Ако не монтирате винтовете или фиксиращото устройство в съответствие с тези инструкции, това може да доведе до опасност от електричество.

- Не използвайте лепила, за да закрепите уреда.

- Минималното разстояние между повърхността на плота, върху която се поставят тиганите, и долната част на уреда трябва да е най-малко 65 см, освен ако не е

посочено друго в инструкциите за инсталация на уреда или плота.

- Изходът за въздух трябва да отговаря на местните наредби.

- Погрижете се да осигурите добра вентилация в помещението, в което е монтиран уредът, за да избегнете обратен поток на газове в помещението от уреди, които горят други газове или горива, включително открит огън.

- Уверете се, че вентилационните отвори не са запушени и въздухът, който се събира от уреда, не се пренася в канал за изпускане на дим и пара от други уреди (централни отоплителни системи, термосифони, бойлери и т.н.).

- Когато уредът работи с други уреди, максималният генериран в помещението вакуум не трябва да надвишава 0,04 мбар.

- Ако захранващият кабел е повреден, той трябва да се смени от производителя, от негов оторизиран сервизен център или от квалифицирано лице, за да се избегне опасност.

- Ако комплектът кабели е повреден, той трябва да се смени със специален комплект кабели, наличен от производителя или от негов оторизиран сервизен център.

- Ако уредът е свързан директно към електрозахранването, електрическата инсталация трябва да бъде оборудвана с изолиращо устройство, което позволява изключване на уреда от мрежата от всички полюси. Изключването трябва да отговаря на условията, посочени в категория III за свръхнапрежение. Ключът за изключване трябва да бъде свързан с електрическа мрежа, в съответствие с правилата при окабеляване.

• Не използвайте уреда за изпускане на опасни или експлозивни материали и изпарения.
• Почиствайте редовно уреда с мека кърпа, за да предотвратите увреждане на повърхностния материал.
• Не използвайте за почистване парочистачка, водна струя, тежки абразивни почистващи препарати или остри метални стъргалки. Използвайте само неутрални препарати.
• Почиствайте филтрите за мазнини редовно (най-малко на всеки 2 месеца) и отстранявайте натрупванията на мазнини от уреда, за да избегнете риска от пожар.
• Използвайте кърпа за почистване на вътрешната част на уреда.

2. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

2.1 Инсталация

ВНИМАНИЕ!

Опасност от нараняване, токов удар, пожар, изгаряне или повреда на уреда.

• Само квалифицирано лице може да извърши монтажа на уреда.
• Не монтирайте и не използвайте повреден уред.
• Следвайте инструкциите за инсталиране, приложени към уреда.
• Винаги внимавайте, когато местите уреда, тъй като е тежък. Винаги използвайте предпазни ръкавици и затворени обувки.
• Преди да монтирате уреда, отстранете всички опаковки, етикети и защитното покритие.
• Не монтирайте изхода за въздух в кухина на стената, освен ако тя не е предназначена за тази цел.

2.2 Електрическо свързване

ВНИМАНИЕ!

• Всички електрически връзки трябва да се направят от квалифициран електротехник.
• Уверете се, че параметрите на табелката с технически данни са съвместими с електрическите данни на захранващата мрежа.
• Ако символът ( ) липсва върху табелката с данни, устройството трябва да се заземи.
• Винаги използвайте правилно монтиран контакт със защита от токов удар.
• Не позволявайте електрическите кабели да се преплитат.
• Не използвайте разклонители или адаптери с много входове.
• Ако контактът е разхлабен, не свързвайте захранващия щепсел.
• Не издърпвайте захранващия кабел, за да изключите уреда. Винаги издърпвайте щепсела на захранването.
• Защитата от токов удар на горещите и изолирани части трябва да бъде затегната по такъв начин, че да не може да се отстрани без инструменти.
• Уверете се, че уредът е инсталиран правилно. Хлабав или неправилен електрически кабел може да доведе до прегряване на клемите.

- Свържете уреда в края на инсталацията. Уверете се, че има достъп до мрежата след инсталацията.

2.3 Използване

ВНИМАНИЕ!

Риск от нараняване, изгаряния и токов удар.

• Този уред е предназначен само за готвене. Не използвайте уреда за други цели. - Не променяйте предназначението на уреда. - Не работете с уреда с мокри ръце или когато има контакт с вода. - Използвайте само аксесоарите, доставени с уреда. - Пазете пламък или нагорещени предмети далеч от мазнината или олиото по време на готвене и пържене. - Не използвайте непокрити електрически решетки. - Не използвайте уреда като повърхност за съхранение. - Не използвайте лупи, бинокли или подобни оптични устройства за директно вглеждане в осветлението на уреда. - Ако уредът работи с други устройства, максималното разработено налягане не трябва да надвишава 4 Pa (4x10-5 бар).

2.4 Обслужване

• За поправка на уреда се свържете с оторизиран сервизен център. Използвайте само оригинални резервни части.
• Относно лампата(ите) вътре в този продукт и резервните лампи, продавани отделно: Тези лампи са предназначени да издържат на екстремни физически условия в домакински уреди, като температура, вибрации, влажност или са предназначени да сигнализират информация за работното състояние на уреда. Те не са предназначени за използване в други приложения и не са подходящи за осветяване на помещения в домакинството.

2.5 Изхвърляне

ВНИМАНИЕ!

Риск от нараняване или задушаване.

• Свържете се с общинските власти за информация как да изхвърлите уреда.
• Изключете уреда от електрозахранването.
• Извадете захранващия електрически кабел в близост до уреда и го изхвърлете.

3. ИНСТАЛИРАНЕ

ВНИМАНИЕ!

3.1 Инструкции за инсталиране

За пълната информация относно инсталацията на уреда вижте отделната книжка за инсталиране.

4. ОПИСАНИЕ НА УРЕДА

4.1 Преглед на контролния панел

Функция Описание

1	Вкл. / Изкл. Включване и изключване на аспиратора.
2	Първа скорост Моторът превключва на първа скорост.
3	Втора скорост Моторът превключва на втора скорост.
4	Трета скорост Моторът превключва на трета скорост.
5	Увеличаване на скоростта Моторът превключва на по-висока скорост. След 8 минути уредът се връща на предишната настройка.
6	Максимална скорост Моторът превключва на максимальна скорост. След 5 минути уредът се връща на предишната настройка.
7	Breeze Моторът работи на минимална скорост. След 60 минути уредът се изключва.
8	Hob2Hood® Индикатор за функцията за управление на аспиратора от котло-на.
9	Известие за филтър Напомня за смяна или почистване на филтъра с активен въглен и почистване на филтъра за мазнини.
10	Лампа Включва и изключва осветлението. Променя интензитета на светлината.

5.1 Използване на аспиратора

Проверете препоръчителната скорост в съответствие с таблицата по-долу.

1	При затопляне на храна; готвене с поста-вен капак.
2	При готвене с капак върху няколко зони за готвене или горелки, пържене на слаб огън.
3	При варене и пържене на големи количе-ства храна без капак, готвене върху някол-ко готварски зони или горелки.

При варене и пържене на големи количества храна без капак, висока влажност.

Освежава въздуха в кухнята след готвене при много ниско ниво на шум. Може да се активира и деактивира чрез докосване на символа. Тази функция се изключва автоматично след 60 минути. Използвайте само след готвене.

Препоръчително е да оставите абсорбатора да работи приблизително 15 минути преди и след готвене.

Активиране на уреда

Контролното табло е сензорно поле. За да работите с аспиратора, докоснете символа по средата за поне 1 секунда.

За да работите с абсорбатора:

1. Включете уреда, като натиснете символа Ⓙ. Вече можете да активирате функциите.
2. За да активирате функцията, докоснете символа.

Деактивиране на уреда

За да изключите уреда, натиснете символа ① отново.

Осветление

Осветлението на абсорбатора работи независимо от другите функции на абсорбатора.

Активиране и деактивиране на осветлението

За да осветите повърхността за готвене, докоснете символа 🚙. Докоснете символа отново, за да промените интензитета на светлината в следния ред: Макс., Средно, Ниско, Изключено.

За да изключите светлините, докоснете и задръжте символа в продължение на 3 секунди.

5.2 Hob2Hood®

Това е функция, която свързва плота към аспиратора. И плота, и аспираторът са оборудвани с инфрачервен комуникатор на сигнали. Скоростта на вентилатора се определя въз основа на настройката на режима и температурата на най-горещите готварски съдове върху плота. Или можете ръчно да управлявате вентилатора с помощта на плота. Тази функция може да се активира от командното табло на плота.

За повече информация относно това как се използва функцията, вижте потребителското ръководство на плота.

5.3 Известие за филтър

Алармата на филтъра служи като напомняне за почистване на филтъра за мазнини и смяна или почистване на филтъра с активен въглен в зависимост от типа му. Символът мига редовно в червено в продължение на 30 секунди, ако филтърът за мазнини трябва да се почисти. Символът мига два пъти в секунда в продължение на 30 секунди, ако филтърът с активен въглен трябва да се сменя.

Тази функция се активира независимо след 40 часа работа на филтъра за мазнини и 160 часа работа на филтъра с активен въглен.

Направете справка за почистването на филтъра за мазнини в глава „Почистване и грижа“.

Направете справка относно почистването или смяната на филтъра с активен въглен в главата „Грижи и почистване“.

За да нулирате брояча на функции в периода за уведомяване, докоснете символа за 3 секунди. Символът спира да мига за правилното нулиране.

Броячът на функции за филтъра с активен въглен е деактивиран по подразбиране. За режим на рециркулация той трябва да бъде активиран.

За да активирате или деактивирате брояча за филтъра с активен въглен:

1. Включете контролното табло.
2. ГРИЖИ И ПОЧИСТВАНЕ

6.1 Бележки относно почистването

Препарати за почистване

Не използвайте абразивни почистващи препарати и четки.

Почистете лицевата част на фурната с мека кърпа с топла вода и лек препарат за почистване.

След готвене някои части на уреда могат да се нагреят. За да избегнете петна, уредът трябва да се охлади и изсуши с чиста кърпа или салфетки.

Почистете петната с лек почистващ препарат.

Поддържайте абсорбатора чист

Почиствайте уреда и филтрите за мазнини всеки месец. Внимателно почиствайте мазнини по вътрешността на уреда и филтрите за мазнини. Натрупвания на мазнини или други остатъци могат да доведат до пожар.

Филтрите за мазнини могат да се почистват в съдомиялна.

Съдомиялната трябва да е настроена на ниска температура и кратък цикъл. Филтърът за мазнини може да загуби цвета си, но това не влияе върху работата на уреда.

Филтър с активен въглен

Времето за насищане на филтъра с активен въглен зависи от типа готвене и редовността на почистване на филтъра за мазнини. Вижте листовката, включена в аксесоара.

Преди извършването на каквато и да било поддръжка се уверете, че няма готварски съдове върху плочата и че аспираторът и плочата са изключени от електрозахранването.

1. Уверете се, че вентилаторът и лампичката са изключени.
2. Докоснете символа в продължение на 3 секунди.

Функцията се активира, ако символите 2 и

мигат веднъж. Функцията се

деактивира, ако символите 2 и премигват два пъти.

6.2 Почистване на филтъра за мазнини

Има два филтъра за мазнини. Единият се намира отдолу, а другият от предната страна на уреда.

Филтрите се монтират с помощта на скоби и щифтове, разположени от обратната страна.

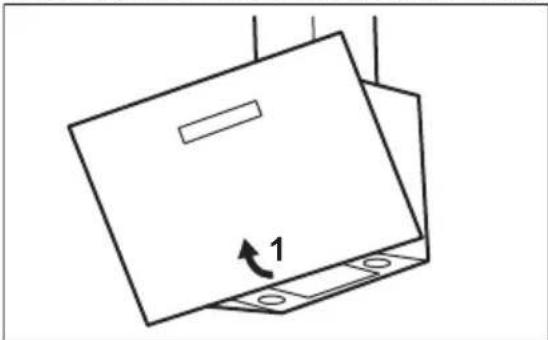

За да почистите филтъра:

1. Издърпайте капака, за да го отворите.

1. Издърпайте дръжката на филтъра под абсорбатора и леко наклонете предната част на филтъра надолу.

1. Почистете филтрите с помощта на гъба и неабразивни препарати или в съдомиялна.

Съдомиялната трябва да е настроена на ниска температура и кратък цикъл. Филтърът за мазнини може да загуби цвета си, но това не влияе върху работата на уреда.

1. За монтиране на филтрите обратно, изпълнете първите две стъпки в обратен ред.

Повторете стъпките за всички филтри, ако е приложимо.

6.3 Смяна на филтъра с активен въглен - (по избор)

В зависимост от вида, филтърът може да бъде или не може да бъде регенериран. Вижте листовката, предоставена с филтъра.

За да смените филтъра:

1. Извадете филтрите за мазнини от уреда. Вижте „Почистване на филтъра за мазнини“ в тази глава.
2. Натиснете ушенцето (1) и леко наклонете предната част на филтъра. Има два филтъра с активен въглен.

Единият се намира отдолу (А), а другият от предната страна (В) на уреда.

A.

B.

1. За монтиране на филтър изпълнете стъпките в обратен ред.

6.4 Смяна на лампата

Този уред се доставя с LED лампа и отделна контролна кутия (задвижващ механизъм на светодиода). Тези части могат да се подменят само от техник. В случай на неизправност вижте „Обслужване“ в глава „Инструкции за безопасност“.

7. ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

ВНИМАНИЕ!

7.1 Как да постъпите, ако...

Проблем Възможна причина Корекция

Не можете да активирате уреда. Уредът не е свързан към електрозахранването или е свързан неправилно.

Проверете дали уредът е свързан правилно към електрозахранването.

Проблем Възможна причина Корекция
Не можете да активирате уреда. Липса на електрозахранване.		Проверете предпазителя или главния прекъсвач. Ако предпазителят или превключвателят продължат да прекъсват веригата, свържете се с квалифициран електротехник.
Лампата не работи. Лампичката е неизправна. Сменете лампата. Вижте глава „Грижи и почистване“.
Уредът не абсорбира достатъчно изпарения.	Скоростта на мотора не е достатъчна спрямо изпаренията.	Сменете скоростта на мотора.

8. ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Рециклирайте материалите със символа

. Поставяйте опаковките в съответните контейнери за рециклирането им.

Помогнете за опазването на околната среда и човешкото здраве, както и за рециклирането на отпадъци от електрически и електронни уреди. Не

изхвърляйте уредите, означени със

символа! заедно с битовата смет.

Върнете уреда в местния пункт за рециклиране или се обърнете към вашата общинска служба.

4.1 Преглед на контролната плоча

Функция Описание

6.4 Смяна на крушката
