Crypto 120 CC5 - устройство за унищожаване на документи Intimus - Безплатно ръководство за потребителя

Тип продукт	Унищожител на документи
Марка	Intimus
Модел	Crypto 120 CC5
Размери (Д × Ш × В)	Приблизително 500 × 400 × 800 mm
Тегло	Приблизително 35 kg
Захранване	230 V / 50 Hz, 600 W
Тип на рязане	Микро-рязане (частици)
Ниво на сигурност	P-5 (DIN 66399)
Капацитет на листове (70 g/m²)	До 12 листа на преминаване
Скорост на рязане	До 6 m/min
Обем на кошницата	120 литра
Ширина на входа	310 mm
Работен цикъл	Възможна непрекъсната работа
Ниво на шум	Приблизително 58 dB(A)
Безопасност	Автоматично спиране при претоварване, детска безопасност
Поддръжка и почистване	Препоръчва се редовно смазване на ножовете
Резервни части и ремонтопригодност	Налични резервни ножове
Включени аксесоари	Торба за събиране, смазочно масло
Обща информация	Професионален унищожител за колективно ползване

Често задавани въпроси - Crypto 120 CC5 Intimus

Какво е нивото на сигурност на Crypto 120 CC5?

Унищожителят Intimus Crypto 120 CC5 предлага ниво на сигурност P-5 според стандарта DIN 66399, превръщайки документите в частици по-малки от 2×15 mm.

Колко листа може да унищожи на едно преминаване?

Може да унищожи до 12 листа от 70 g/m² на едно преминаване, с микро-рязане.

Какъв тип електрозахранване изисква?

Работи на стандартен контакт 230 V / 50 Hz с мощност 600 W.

Как да поддържаме режещите ножове?

Препоръчва се смазване на ножовете на всеки 30 минути употреба или след всяко изпразване на кошницата, като се използва предоставеното масло.

Какво да правим при засядане на хартия?

Активирайте функцията заден ход за освобождаване на хартията. Ако е необходимо, изключете захранването и ръчно отстранете заседналите листове.

Спира ли автоматично унищожителят?

Да, разполага с автоматично спиране при прегряване, претоварване или когато кошницата е пълна.

Какъв е капацитетът на кошницата?

Кошницата има капацитет от 120 литра, което позволява намаляване на честотата на изпразване.

Може ли да унищожава телчета и кламери?

Да, Crypto 120 CC5 може да унищожава телчета, кламери и малки телчета, без да повреди ножовете.

Къде мога да намеря резервни части?

Резервните ножове и други части са налични при оторизирани търговци на Intimus или на сайта на производителя.

Подходящ ли е унищожителят за офис употреба?

Да, това е професионален модел, проектиран за колективно ползване с непрекъснат работен цикъл.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Crypto 120 CC5 Intimus

Преди да започнете работа с уреда, моля прочетете инструкцията за експлоатация!

Инструкция за експлоатация

<< По едно и също време с уреда не бива да работи повече от 1 човек!

Частите и елементите, които предпазват работеция с уреда, са конструирани за безопасната "работа на един човек".

<< Когато машината работи (раздробява хартия) по нея не бива да се прави нищо (напр. почистване и т.н.)!

<< Забранява се присъствието на деца в близост до включена и готова за работа машина!

Цялостната концепция за сигурността при работа с уреда (размери, отвори за подаване на хартията, аварийно изключване и т.н.) разработена за безопасно обслужване от възрастен човек.

<< Опасност от нараняване! Не допускайте в близост до отвора за подаване на хартия непристегнати части от облекло, вратовръзки, бижута, дълга коса, или други предмети, които могат да попаднат в отвора.

<< Опасност от нараняване! Не слагайте пръстите на ръката си в отвора за хартия.

<< В случай на опасност изключете машината от главния шалтер, изключете аварийния шалтер или извадете щекера от контакта!

<< Преди да отворите уреда изваж, щекера от контакта! Ремонти да се извършват само от специалист!

Специални материали

Модел\Символ
120SC2 - 3,8				X
120SC2 - 5,8				X
120CC3
120CC4
120CC5	X		X	X
120CC6	X	X	X	X

X = не е предназначен за раздробяване

Шредерът intimus 120SC2/CC3/CC4/CC5/CC6 е машина за раздробяване на документи.

Машината трябва да бъде използвана основно за раздробяване на хартия (за отклонения виж таблица "Специални материали")!

Раздробяването на други носители на данни може да причини наранявания на лица (напр. от разчупването на твърди материали и др.), както и щети по машината (напр. разрушаване на режещия механизмъм).

ИНСТАЛИРАНЕ:

• Разопаковайте уреда и го поставете на мястото за работа.
• Окачете полиетиленов чувал на рамката за торбата.
• С щепсела (1) (Фиг. 2) включете уреда към електрическата мрежа (За данни за необходимия входен предпазител на контакта виж "ТЕХНИЧЕСКИ ДАННИ").

Свързването към електрическата мрежа на машината трябва да е лесно достъпно и трябва да се намира близо до машината! Машината е предназначена за използване само в затворени помещения със стайна температура (10-25°C)!

РАБОТА С МАШИНАТА

УПРАВЛЯВАЩИ ЕЛЕМЕНТИ:

1 = Щепсел (Фиг. 2)

Свързвайки машината посредством щепсела към електрическата мрежа, първоначално машината се намира в изключено състояние.

2 = Функционален бутон (Фиг. 1)

"Готовност за работа" / "Изкл." / "Стоп" Този бутон обхваща три функции:

a) "Готовност за работа"

Чрез кратко натискане на този бутон машината се превключва в режим "Готовност за работа".

Едновременно с това светва вградения светодиоден индикатор

б) "Изкл."

Ако този бутон бъде задържан натиснат за около 3 сек. в режим "Готовност за работа", машината се изключва.

Указание: При неизползване на машината за период от около 5 мин., машината автоматично се изключва.

в) "Стоп"

Чрез кратко натискане на този бутон при работещ режещ механизмъм, същия се изключва и спира.

3 = Бутон за предвижване напред (Фиг. 1)

Този бутон обхваща две функции:

a) Через кратко натискане на този бутон режещия механизъм се задвижва за няколко секунди в посока напред, напр. за да се извади хартията останала в режещия механизъм. Едновременно с това светва вградения светодиоден индикатор

6) Ако този бутон са задържи натиснат около две сек., режещия механизмъм работи продължително в посока напред и машината може да бъде заредена. Едновременно с това светва вградения светодиоден индикатор ↑

4 = Бутон за връщане (Фиг. 1)

При натискане на този бутон режещия механизмъм се придвижва кратковременно в обратна посока. Едновременно с това светва вградения светодиоден индикатор

Стартира процеса на раздробяване, когато в джоба за подаване бъде вкаран материал за раздробяване. Едновременно с това светва светодиодния индикатор ↑ на бутона за придвижване напред.

6 = Контролна лампа (Фиг. 1)

"Уреда е задръстен с материал за раздробяване" / "Фотоклетката действа при отваряне на вратата или при включване" За принципа на действие виж съответното описание в глава "ПОВРЕДА".

a) "Уреда е задръстен с материал за раздробяване"

Светва, когато в режещия механизмъм се подаде твърде много материал. Режещият механизмъм блокира, след това се завърта малко обратно и спира. Електродвигателят се изключва.

б) "Задействане на фотоклетката при отваряне на вратата"

Светва, когато при отваряне на вратичката все още има материал в джоба за подаване. Режещият механизмъм спира. Електродвигателят се изключва.

в) "Задействане на фотоклетката при включване"

Светва, когато при включване на машината все още има материал в джоба за подаване.

Фиг. 1

7 = Контролна лампа (Фиг. 1)

"Смажете режещия механизмъм"

Светва, когато режещия механизмъм от версията Cross-Cut трябва да бъде смазан. Процеса на смазване трябва да бъде потвърден с бутона за връщане (4) (виж описанието в "ОБСЛУЖВАНЕ НА РЕЖЕЩИЯ МЕХАНИЗЪМ").

8 = Контролна лампа (Фиг. 1)

"Отворена врата" /

Свети, когато е отворена вратичката на долния шкаф. Машината се изключва автоматично и не може да бъде стартирана, докато вратичката стои отворена.

б) "Електрическа повреда"

Мига, когато има електрическа повреда в сензорната техника на вратичката. Машината се изключва. Моля, уведомете Вашия търговец.

9 = Контролна лампа (Фиг. 1)

"Претоварване на

електродвигателя“ /

"Електрическа повреда"

За принципа на действие виж съответното описание в глава "ПОВРЕДА".

Светва, когато бъде претоварен електродвигателя и се е изключил. Машината не може да бъде стартирана по време на фазата на охлаждане на електродвигателя.

б) "Електрическа повреда"

Мига, когато има електрическа повреда в платката за управление. Едновременно мига светодиодния индикатор ⏻ на функционалния бутон (2). Машината се изключва. Моля, уведомете Вашия търговец.

10 = Контролна лампа (Фиг. 1)

"Препълнена торба за улавяне на хартията"

Светва, когато торбата за улавяне на хартията е пълна и трябва да бъде изпразнена. Режещият механизмъм за раздробяване на хартия се изключва.

Шредерът не трябва да се използва за сядане или като опора за качване. Опасност от падане в следствие на счупване на материала!

ВКЛЮЧВАНЕ НА МАШИНАТА:

За включване на машината в "готовност за работа" процедирайте както следва:

- Краткотрайно натиснете функционален бутон (2).

- Светва светодиодния индикатор ⏻на функционалния бутон (2) за "Готовност за работа".

- Машината може да бъде захранена.

ПОДАВАНЕ НА

Подайте хартия в режещия механизмъм през джоба за подаване на хартия (11) (Фиг. 3). Машината автоматично се включва на движение напред, издърпва материала и след процеса на раздробяване се изключва автоматично.

Указания: За раздробяването на безцветни фолиа машината трябва да бъде включе ръчно на движение напред (задръжте за около 2 сек. натиснат бутона за предвижване напред (3)).

Чрез краткотрайно натискане на функционалния бутон (2) (функция "Стоп") по всяко време може да бъде прекъснат процеса на раздробяване. За продължаване задръже натиснат за около 2 сек. бутона за предвижване напред (3).

При неизползване на машината за период от около 5 мин., тя автоматично се изключва.

Никога не подавайте на машината повече от определеното максимально количество материал (съблюдавайте "ТЕХНИЧЕСКИ ДАННИ")!

Ако въпреки това в режещия механизъм попадне твърде много материал, вижте "ПОВРЕДИ" в "ЗАДРЪСТВАНЕ С МАТЕРИАЛ".

Ако е запълнена торбата за улавяне на хартията, машината се изключва. Контролната лампа (10) светва. Постъпва се така:

- Отворете вратичката. Контролната лампа □(8) светва. Ако в джоба за подаване има останал материал светва допълнително и контролната лампа ⚫(6).

- Извадете от долната част на корпуса торбата за улавяне (12) заедно с рамката за торбата, свалете торбата и изхвърлете съдържанието. Контролната лампа (10) изгасва.

- Окачете изпразнената торба на рамката за торбата и отново поставете торбата с рамката в долната част на корпуса. Затворете вратичката. Контролната лампа (8) изгасва.

- Ако контролната лампа ⚫ (6) свети, краткотрайно натиснете бутона за придвижване напред (3). Останалият материал в процепа за подаване се раздробява и индикатора изгасва.

Указание: Машината работи само при ватворена вратичка!

За да се избегне задръстване с материал и така да се постигне постоянно и ефективно унищожаване на носители на данни, по време на процеса на раздробяване, моментната степен на натоварване на електродвигателя се индикира посредством определена цветна, разсеяна светлина в процепа за подаване, както следва:

Зелена светлина: натоварване < 50%

Жълта светлина: натоварване 50 - 75%

Червена светлина: натоварване 75 - 100%

11 = Джоб за подаване на хартия (Фиг. 3)

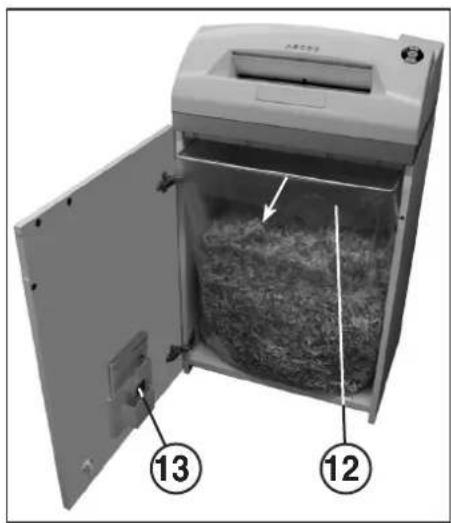

12 = Торба за улавяне на хартия (Фиг. 4)

13 = Резервоар за масло (Фиг. 6)

Фиг. 1

Фиг. 3

Ако в следствие подаването на твърде много материал се получи задръстване, машината реагира по следния начин:

- Режещият механизмъм блокира, след това се завърта малко в обратна посока (материала се освобождава) и остава неподвижен. Електродвигателят се изключва. Контролната лампа 25(6) светва.

Постъпва се така:

Остатъци от хартия в джоба за подаване на хартията (11)

• Отстранете върнатата хартия.
• Режещият механизмъм сега тръгва автоматично напред и раздробява хартиените остатъци застанали в режещия механизмъм. По време на придвижването напред свети светодиодния индикатор ↑ на бутона за придвижване напред (3). Контролната лампа ☑(6) изгасва.
• Продължете раздробяването с по-малко количество хартия.
• Ако е необходимо, превключвайте ръчно режещия механизмъм на движение напред и назад, докато материала за раздробяване премине и бъде раздробен напълно.

Ако при отваряне на вратичката все още и материал в джоба за подаване електродвигателя се изключва и режещия механизмъм спира. Контролната лампа 6(6) светва.

Затворете вратичката и потвърдете състоянието с кратко натискане на бутона за придвижване напред (3). Наличният материал за раздробяване се подава на режещия механизм и се раздробява.

Ако при включване на машината все още има материал в джоба за подаване, светва контролната лампа 📞(6).

Премахнете материала и потвърдете състоянието с кратко натискане на бутона за придвижване напред (3).

ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ:

Ако електродвигателя се претовари, той се самоизключва. Контролната лампа ♂(9) светва.

След време на охлаждане от ок. 25-40 минут може отново да включите уреда.

Ако мига контролната лампа (9) заедно със светодиодния индикатор на функционалния бутон (2) или контролната лампа (8) има електрическа повреда. Машината не може да бъде включена.

В този случай, моля уведомете Вашия търговец.

Ако уреда не работи, проверете следните точки:

• включен ли е щепсела в контакта?
• затворена ли е вратичката?
• препълнена ли е торбата за улавяне на хартията?
  Следвайте инструкциите в "ИЗПРАЗВАНЕ НА ТОРБАТА ЗА ХАРТИЯ".
• задръстен ли е уреда от раздробения материал?
  Следвайте инструкциите в "ЗАДРЪСТВАНЕ НА УРЕДА С РАЗДРОБЕН МАТЕРИАЛ"
• бил ли е претоварен електродвигателя? вижте в "ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ".

Ако нито една от точките не помага да отстраните повредата, обърнете се към Вашия търговец.

РАБОТА С МАШИНАТА / ИЗХВЪРЛЯНЕ НА БРАКУВАН УРЕД

Ако във входния отвор останат частици хартия след задръстване с хартия) е възможно, уреда да не съ изключва заради "скритите" фотоклетки.

Можете да отстраните хартиените парченца, съответно да почистите фотоклетката, като подадете в режешия механизмъм нов лист хартия или да включите машината на движение на заден ход и с четка да почистите кратко двете "очи" на фотоклетката.

Фиг. 5

Фиг. 6

ОБСЛУЖВАНЕ НА РЕЖЕЩИЯ МЕХАНИЗЪМ

o(CROSS-CUT):

Cross-Cut-режещите механизми трябва да бъдат смазвани през определен период на експлоатация. Ако светне контролната лампа (7), процедирайте по следния начин:

Отворете вратичката. Контролната лампа □ (8) свети и светодиодния индикатор 🚙 на бутона за придвижване назад (4), както и контролната лампа 🚙 (7) мигат. Свалете резервоара за масло (13) (Фиг. 6) от държача на вратичката и отново затворете вратичката.

Върху лист хартия разпределете малко масло и подайте същия през джоба за подаване на хартията (11) режещия механизмъм.

Хартията се поема и по този начин маслото попада режещия механизмъм.

Указание: За да изгасне индикатора е необходимо след процеса на смазване на режещия механизмъм, този процес да бъде потвърден както следва:

- Отворете вратичката толкова широко, докато светне контролната лампа (8). Контролните лампи(7) и (4) мигат.

• Натиснете бутона за връщане (4) и го задръжте, докато угасне контролната лампа 📄7).
• Затворете отново вратичката.
  Режещит механизмъм започва автоматично цикъла на почистване (движение напред/назад) и след това изключва. Машината отново е готова за работа. В случай на последваща поръчка на специално масло виж в "ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ".

Ако машината не се използва известно време тя автоматично се изключва след около 5 мин.

Светодиодният индикатор на функционалния бутон (2) за "Готовност за работа" изгасва. За включване втново натиснете за кратко функционалния бутон..

ИЗХВЪРЛЯНЕ НА МАШИНАТА:

Изхвърлете машината след изтичане на живота й на експлоатация спазвайки правилата за опазване на околната среда. Не изхвърляйте части от машината или опаковката заедно с битовите отпадъци.

ТЕХНИЧЕСКИ ДАННИ

* отнася се за хартия формат А4 70г/м ² при 230V/50Hz

Препоръка: За допълнителна поръчка на принадлежности или резервни части се обръщайте към доставчика на оборудването.
