PCN 642 N/A - موقد HOTPOINT - دليل المستخدم المجاني
ابحث عن دليل الجهاز مجاناً PCN 642 N/A HOTPOINT بصيغة PDF.
اختر لغتك وأدخل بريدك الإلكتروني: سنرسل لك نسخة مترجمة خصيصاً.
| نوع المنتج | لوح طهي غاز قابل للتثبيت في السطح |
| العلامة التجارية | Hotpoint |
| الموديل | PCN 642 N/A |
| عدد الشعلات | 4 شعلات (سريعة، شبه سريعة، مساعدة) |
| قدرة الشعلة السريعة (R) | 3.00 كيلوواط (اسمية)، 0.70 كيلوواط (مخفضة) |
| قدرة الشعلة شبه السريعة (S) | 1.65 كيلوواط (اسمية)، 0.40 كيلوواط (مخفضة) |
| قدرة الشعلة المساعدة (A) | 1.00 كيلوواط (اسمية)، 0.40 كيلوواط (مخفضة) |
| أنواع الغاز المتوافقة | غاز طبيعي (G20)، بيوتان، بروبان |
| ضغط تغذية الغاز الطبيعي | 20 مليبار (اسمية)، 17-25 مليبار (حد أدنى-أقصى) |
| ضغط تغذية البيوتان/البروبان | 28-30 مليبار / 37 مليبار (اسمية)، 20-35 / 25-45 (حد أدنى-أقصى) |
| التغذية الكهربائية | 230 فولت ~ 50 هرتز (انظر لوحة البيانات) |
| الإشعال | شمعة إشعال كهربائية مدمجة |
| الأمان | جهاز أمان اللهب (ثرموكبل) على كل شعلة |
| مادة السطح | الفولاذ المقاوم للصدأ |
| التنظيف | منظف محايد وقطعة قماش ناعمة؛ الشبكات والشعلات قابلة للإزالة وغسلها بالماء الساخن |
| توصيل الغاز | وصلة غاز ذكر أسطوانية 1/2 بوصة؛ خرطوم صلب أو مرن من الفولاذ المقاوم للصدأ |
| تعليمات التركيب | احترم مسافات الأمان (غطاء شفط 650 ملم كحد أدنى، خزائن علوية 420 ملم كحد أدنى) |
| فئة الجهاز | الفئة 3 (قابل للتثبيت في السطح) |
| الأبعاد (طول × عمق) - فتحة التثبيت | غير محددة في الدليل (قياسي حوالي 560 × 490 مم) |
الأسئلة الشائعة - PCN 642 N/A HOTPOINT
كيف تشعل شعلة؟
اقترب بلهب أو ولاعة غاز، اضغط بالكامل وأدر المقبض المقابل عكس اتجاه عقارب الساعة إلى أقصى وضع. في الموديلات المزودة بـشمعة إشعال، أدر المقبض أثناء الضغط. للموديلات المزودة بـأمان اللهب، استمر في الضغط على المقبض لمدة 2-3 ثوانٍ بعد الإشعال.
ماذا تفعل إذا انطفأ اللهب بالخطأ؟
أدر المقبض إلى وضع الإيقاف (●) وانتظر لمدة دقيقة واحدة على الأقل قبل محاولة الإشعال مرة أخرى. هذا يسمح بتفريق أي غاز متبقي.
كيف تنظف لوح الطهي؟
نظف الأسطح المصنوعة من الفولاذ المقاوم للصدأ بقطعة قماش ناعمة ومنظف محايد. الشبكات والأغطية والشعلات قابلة للإزالة: اغسلها بالماء الساخن بمنظف غير كاشط. لا تستخدم أبدًا المنظفات الكاشطة أو إسفنج التنظيف أو منظفات البخار.
ما أنواع القدور التي يجب استخدامها؟
استخدم أوعية ذات قاع مسطح مع غطاء. يجب أن يتطابق القطر مع الشعلة: السريعة (24-26 سم)، شبه السريعة (16-20 سم)، المساعدة (10-14 سم). لتحقيق ثبات أفضل، تمركز القدر على الشعلة وقم بمحاذاة المقابض مع قضبان الشبكة.
كيف تكيف اللوح مع نوع غاز آخر؟
يجب تغيير الحاقنات للشعلات. قم بإزالة الشبكات والشعلات، وفك الحاقنات باستخدام مفتاح 7 مم واستبدلها بتلك المناسبة للغاز الجديد (انظر الجدول 1 في الدليل). ثم اضبط الإعداد الأدنى عبر برغي البايباس. استبدل أيضًا ملصق البيانات.
لماذا لا تشتعل شعلة أو يكون لهبها غير منتظم؟
تحقق من أن فتحات خروج الغاز غير مسدودة، وأن أجزاء الشعلة مركبة بشكل صحيح، ولا تيارات هواء. نظف الفتحات بعود أسنان إذا لزم الأمر.
ماذا تفعل إذا انطفأت الشعلة في الوضع الأدنى؟
تحقق من أن الفتحات غير مسدودة، ولا تيارات هواء، وأن الإعداد الأدنى صحيح. إذا استمرت المشكلة، اتصل بفني معتمد.
ما مسافات الأمان التي يجب مراعاتها للتركيب؟
يجب أن تكون الخزائن المجاورة للسطح على بعد 200 مم على الأقل من الحافة. يجب أن يكون غطاء الشفط على بُعد 650 مم كحد أدنى. العناصر العلوية فوق غطاء الشفط على بُعد 420 مم. إذا تم التركيب تحت عنصر علوي، مسافة 700 مم.
كيف توصل اللوح كهربائيًا؟
يأتي اللوح مع سلك ثلاثي الأقطاب. استخدم مقبسًا قياسيًا مناسبًا للطاقة (انظر اللوحة) أو مفتاح فصل متعدد الأقطاب بفجوة لا تقل عن 3 مم. يجب ألا يتم قطع سلك الأرض (أصفر/أخضر) أبدًا.
أين أجد رقم التسلسل والموديل؟
توجد على لوحة البيانات الملصقة أسفل لوح الطهي أو على العبوة. رموز الموديل (Mod.) والرقم التسلسلي (S/N) ضرورية لأي طلب دعم.
أسئلة المستخدمين حول PCN 642 N/A HOTPOINT
0 سؤال حول هذا الجهاز. أجب على تلك التي تعرفها أو اطرح سؤالك.
اطرح سؤالاً جديداً حول هذا الجهاز
لا توجد أسئلة حتى الآن. كن أول من يسأل.
تنزيل التعليمات لجهازك موقد بصيغة PDF مجاناً! ابحث عن دليلك PCN 642 N/A - HOTPOINT واستعد السيطرة على جهازك الإلكتروني. في هذه الصفحة منشورة جميع الوثائق اللازمة لاستخدام جهازك. PCN 642 N/A لعلامة HOTPOINT.

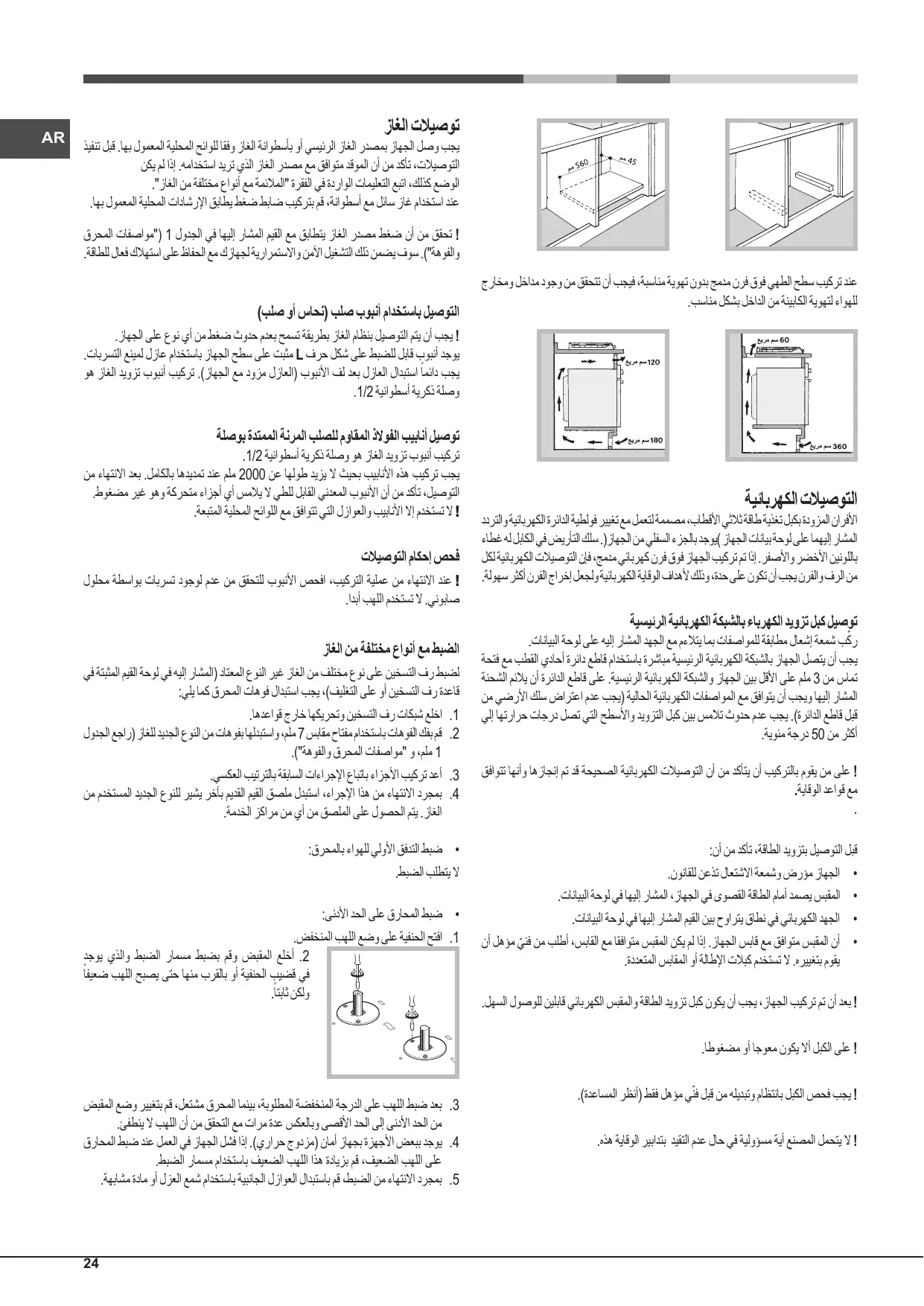

دليل المستخدم PCN 642 N/A HOTPOINT
| (الس��作) محيى (الإستعمال) | الترجمة |
| 24-26 | (R) صبيع |
| 16-20 | (S) صبيع |
| 10-14 | (A) صبيع |
jlllal 1 jll lll lll lll lll lll
4
| الإستعمال الحرفية | الإستعمال الحرفية |
| rajesh.lalal@alcatlab.com | rajesh.lalal@alcatlab.com |
| الإستعمال الحرفية 66/2014 مور رامزراني .2009/125/EC EN-30-2-1 ادی. | الإستعمال الحرفية |
Cg
| الجعبي | الجعبيالله | 1 الحرفicit | ||||||||
| *الجعبي(الإستعمال) | 苟戈1/100(PLE) | (الإستعمال)السلامت(PLE) | *الجعبي(الإستعمال) | 苟戈1/100(PLE) | (الإستعمال) | 苟戈1/100(PLE) | (PLE) | (PLE) | 苟戈1/100(PLE) | 苟戈1/100(PLE) |
| ** | *** | (PLE) | (1) | (PLE) | (PLE) | (PLE) | (PLE) | |||
| 286 | 132(H) | 3,00 | 214 | 218 | 86 | 41 | 3,00 | 0,70 | 100 | (R)سبيحي |
| 157 | 96 | 1,65 | 118 | 120 | 64 | 30 | 1,65 | 0,40 | 75 | (S)سبيحي |
| 95 | 79(6) | 1,00 | 71 | 73 | 50 | 30 | 1,00 | 0,40 | 55 | (A)سبيحي |
| 201725 | 372545 | 28-302035 | (PLE) | (PLE) | (PLE) | (PLE) | (PLE) | (PLE) | ||
1013,25 15
50.37 = P.C.S. 50
49.47 = P.C.S. 100
JU37,78=P.C.S.
PCN 642 N/A(BK)
