产品类型	电视
品牌	海尔
型号	LS60AL88U61
屏幕尺寸	60英寸
分辨率	4K UHD (3840×2160)
智能系统	Android TV
电源要求	100-240V～50/60Hz
整机功耗	约180W
待机功耗	<0.5W
能效等级	2级
含底座尺寸 (宽×高×深)	1349×834×278mm
不含底座尺寸 (宽×高×深)	1349×782×63mm
含底座重量	18.5kg
不含底座重量	17.8kg
无线连接	Wi-Fi 802.11ac, 蓝牙5.0
接口	HDMI×3, USB×2, 光纤音频输出, 以太网口
功能特点	支持HDR10, Dolby Vision, 语音控制, 屏幕镜像
安全注意事项	确保放置在平稳表面，远离热源和潮湿环境，避免碰撞屏幕
清洁与维护	使用柔软干布擦拭，避免使用化学溶剂或喷水
可维修性	联系海尔授权服务中心，保修期内免费维修
附件	遥控器、底座支架、电源线、说明书

常见问题 - LS60AL88U61 HAIER

如何将电视连接到Wi-Fi网络？

打开电视，进入设置 > 网络 > 选择您的Wi-Fi网络并输入密码即可。

如何更新电视的固件？

确保电视联网，进入设置 > 关于 > 系统更新，点击检查更新并按提示操作。

如何清洁电视屏幕？

关闭电视并拔掉电源，使用柔软干布轻轻擦拭屏幕，切勿使用酒精、清洁剂或水直接喷洒。

如何安装电视底座或壁挂支架？

底座安装：将底座与电视背面对齐，用附带的螺丝固定。壁挂：使用VESA标准支架（400×200mm），由专业人员安装。

遥控器无法正常使用怎么办？

首先更换新电池，确保对准电视红外接收器。如果仍无效，尝试重新配对：同时按住主页和菜单键5秒。

如何调整图像模式以获得最佳画质？

进入设置 > 图像，可选择标准、电影、游戏等模式，或手动调整亮度、对比度、色温等。

如何连接外部设备如游戏机或蓝光播放器？

使用HDMI线连接设备到电视的HDMI接口，然后通过遥控器切换输入源到对应HDMI端口。

如何恢复电视出厂设置？

进入设置 > 关于 > 恢复出厂设置，注意此操作将清除所有个人数据和设置。

电视的保修期是多久？

海尔电视通常提供整机1年，主要部件（屏幕、主板等）3年的保修服务，请保留购买凭证。

如何联系海尔客服？

您可以拨打海尔全国服务热线400-699-9999，或通过海尔官网在线客服获取帮助。

用户手册 LS60AL88U61 HAIER

扫描二维码 智享科技魅力海尔电视 官方微信二维码

型号：

LS60AL88U61

安全注意事项 ……1

产品清单 4

安装和设备连接 ……5

安装电视机 5

安装底座支架 6

连接天线和机顶盒 7

连接外接设备 8

使用电视机 9

电视机主体操作 9

遥控器操作 10

节目搜台 11

电视菜单设定一览 13

网络智能功能 ……15

疑问解答 ……23

规格·技术参数 ……24

保修说明和用户须知 ……25

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权
· 产品外观请以实物为准
· 阅后请与发票一并妥善保存
· 如遇产品技术或软件升级，恕不另行通知
· 本产品含有开机推送广告且不可关闭
· 本产品只适合在中国大陆销售和使用

安全注意事项

使用前请仔细阅读以下安全注意事项：

警告

可能造成人员伤亡

注意

可能造成伤害或财产损失

其中图示表示必须禁止的行为

其中图表示必须执行的操作

发生以下情况

• 停电或者电压不稳定。
• 机内发出异常声音或气味。
• 交流电源线损坏。
• 电视机由于跌落、敲击或撞击而损坏。
• 任何液体或异物掉入机壳内。

立即关闭电视机，从电源插座中拔下电源插头，并及时联系授权的专业维修人员检修。

※ 有煤气等易燃气体泄漏时，不要插拔电视机等电器的电源插头，应立即关闭气体泄漏的阀门，并迅速打开门窗。

警告

• 切勿使用交流220V、50Hz以外的电源。
• 接入本设备的有线网络天线必须与保护接地隔离，否则可能会引起着火等危险。
• 切勿将电视机固定于不稳固的位置，否则可能会跌落损坏，甚至着火。
• 切勿将电视机放置于： 强光直射、潮湿、过热或多灰尘的环境；
  储存或使用易燃易爆物质的环境；有可燃性或腐蚀性气体的环境；浴室、厨房等环境。
• 切勿使用破损的或不适合的插座，确保插头与插座接触良好。
• 切勿让电源插头和插座粘附灰尘和金属附着物。
• 切勿损坏电源线： 禁止改装电源线； 勿将重物压在电源线上； 保持电源线远离热源； 拔下电源插头时，请勿拉扯电源线。

• 切勿在同一个插座中并联太多的插头，否则可能因功耗过大而着火。
• 切勿将明火（例如点燃的蜡烛）靠近电视机，否则可能引起触电或火灾。
• 设备不应遭受水滴或水溅，设备上不应放置诸如花瓶一类的装满液体的物品。
• 本产品断开装置为电源插头，配备给液晶电视使用的插座应当装在液晶电视附近，且应当便于操作，不得被其他物体阻挡。

切勿用湿手触碰插头，否则容易引起电击。

切勿在暴雨尤其有雷电时使用电视机，请及时拔下电源和天线插头，以防雷击。

切勿以任何方式自行拆装电视机，否则可能会导致电击或着火。
所有修理都应委托专业的技术人员。

注意

• 请勿让儿童爬上电视机。
• 请将小附件放置于儿童无法触及的位置，以免不小心吞下。
• 如因外出时间较长等原因长期不使用电视机时，务必关闭电视机，拔下电源插头。
• 清洁电视机时请拔下电源插头，使用柔软的抹布蘸少量清水擦拭，切勿使用工业化学试剂，注意防止异物和水进入机器内部。
• 需要调整电视机的位置或者角度时，请断开所有电线连接并缓慢移动以防止其跌落。
• 不要用硬物磨擦、敲击液晶显示屏，

或用力扭曲、挤压液晶显示屏。

• 若液晶显示屏破裂，液体溅上皮肤，请立即用清水冲洗15分钟。并向医生咨询。
• 徒手搬运电视机时，请抓住其四角并扶住底部，切勿对面板施加压力。
• 切勿让静止画面（静止画面包括标志、视频游戏、电脑图像、电子文本和 4:3 模式显示的图像等）显示超过两小时以上（时间可能随电视机使用情况而不同），否则电视机上会出现永久的残像。因此而影响电视图像的收看，不属于保修的范围。
• 请在适当光线条件下观看电视，光线不足或长时间观看电视会损害您的视力。

安全注意事项

有害物质分析

液晶类彩色电视机的环保标识和产品中有害物质的名称及含量的说明：

1. 产品中有害物质的名称及含量：

部件名称	有害物质
	铅汞镉六价铬多溴联苯多溴二苯醚
	(Pb)	(Hg)	(Cd)	(Cr(VI))	(PBB)	(PBDE)
LED液晶屏	×○	○○	○○
印制电路板组件	×○	○○	○○
3D眼镜(快门)	×○	○○	○○
3D眼镜(偏光)	○○	○○	○○
扬声器组件	○○	○○	○○
电源线及连接线束	×○	○○	○○
金属结构件	×○	○○	○○
塑料和聚合物类部件	○○	○○	○○
遥控器	×○	○○	○○
○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。注:本产品中所含有的有害物质皆由于全球的技术和工艺水平限制而无法实现完全替代,但本产品中的有害物质含量极其微少,长期使用不会对人体产生危害,请放心使用。

1. 环保标识的说明：

本产品根据国家法规《电器电子产品有害物质限制使用管理办法》的相关规定，采用了行业标准《SJ/T 11364电子电气产品有害物质限制使用标识要求》中电子电气产品污染控制标志。

1. 废弃电器电子产品回收处理说明：

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

3

海尔液晶电视

产品清单

产品清单

※ 本书中的外观仅是示意图，请以购买的实物为准。

打开包装后，请仔细核对产品清单：

• 如需安装在墙上，应该委托专业技术人员。不当安装可能会导致电视机的不稳固。
• 应将电视机安装在易于插拔的交流电源插座附近。
• 为了安全起见，建议您使用适合的海尔平板电视机壁挂支架或底座。

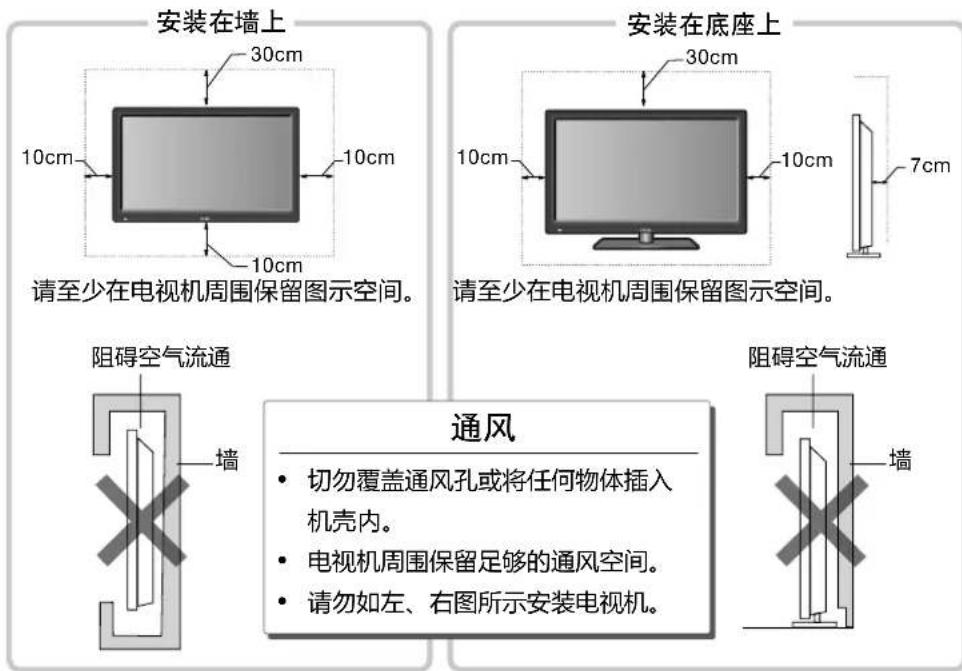

通风

• 切勿覆盖通风孔或将任何物体插入机壳内。
• 电视机周围保留足够的通风空间。
• 请勿如左、右图所示安装电视机。

安装提示

• 勿将电视机放置在可能会受到机械震动的地方。
• 勿将电视机放置在昆虫有可能进入的地方。
• 勿将电视机正对空调安放，否则显示器内部面板可能会结露、引起故障。
• 勿将电视机放置在有强电磁场的地方，否则会使其受到电磁波的干扰和损坏。

安装底座支架

底座安装示意图

1 将电视机屏幕向下放置在铺有柔软桌布的台上，将两个底座的定位柱按图中所示方向分别插入整机中，根据图中所示箭头位置固定螺钉完成安装。

2 安装完成。

• 请将电视机牢固地放置在平稳的水平面上，如放置在不平稳处，可能会因电视机倾倒、掉落而造成人身伤害。
• 图示仅供参考，机器外观请以购买实物为准。

安装和设备连接

连接天线和机顶盒

本说明书中的外接设备和连接线不属于本电视机的附件，请用户自行购买。

注意

• 当电视机同时接入有线天线（或机顶盒）和 I 类电器的音视频设备（该设备使用带保护接地的交流 220V 电源）时，需要使用有线天线隔离器，否则可能会引起着火等危险。
• 当电视机不连接I类电器设备时，不需要使用天线隔离器。

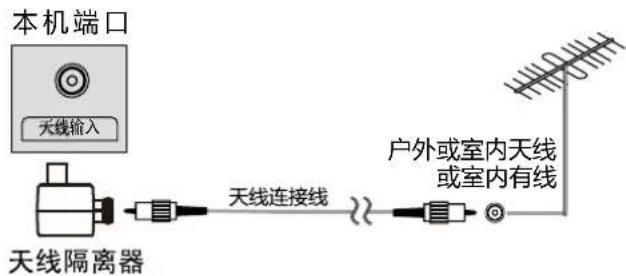

■ 仅连接天线

■ 连接天线和机顶盒

1、按照机器上的图示将AV音视频线插入音视频输入端子中。
2、连接好机顶盒后端的AV音视频线。
3、将机顶盒和机器上的AV音视频线按照相应的颜色对接。

※ 第一次使用电视机收看电视前需要搜索节目。→第11页“节目搜台”

7 海尔液晶电视

连接外接设备

您可以将众多选购装置连接到您的电视机，欣赏高质量图像。若视频装置有以下接口，您可以选择其中之一：

1 若有HDMI输出端口，请将其对应连接到本电视机的HDMI输入端子；按遥控器上的[TV/信源]键显示信号源菜单，然后按◀、▶键选择HDMI信号源，并按“确认”键确认。

(注意：因各个厂家DVD设计不统一，请保证电视机在正常工作之后，再开启您的DVD电源)。

2 若要从本机输出音视频信号，请将视频接收设备连接到本机的音视频输出端子。
3 若有AV音视频输出端口，请将其对应连接到本电视机的音视频输入端子；按[TV/信源]键显示信号源菜单，然后按 ◀、▶ 键选择视频信号源，并按“确认”键确认。
4 当使用私人订制影院进行智能下载或观看电影时，请将移动存储设备连接至该接口。
5 麦克风接口，可以连接有线麦克风设备。

注意

由于外接设备存在兼容性，可能引起某些图像异常，此现象不属于电视机质量问题，可更换其他外接设备重试

海尔液晶电视

使用电视机

电视机主体操作

以下外观仅为示意图，具体请以购买的实物为准。

■ 电源开关

接通电源后，按下电视机上的电源开关键(I为开，O为关)，电视机进入待机状态，按遥控器上的待机开关键，电视机进入正常的播放状态。

■ 本控五联：键功能

1、五个按键分别为：中间键、上键、下键、左键和右键。

2、中间键：

- 电视节目无菜单状态下：

按中间键呼出本控导航功能。如下图所示：

按下确认，按住返回。

在该导航菜单，按上下左右键分别可以实现主页、待机、菜单和信号源功能。

复按中间键，该导航菜单消失。

● 电视节目有菜单状态下或主页或应用程序下：

短按中间键实现确认功能，长按中间键实现返回功能。

- 待机状态下：按中间键可以打开电视。

其它状态下：按中间键实现确认功能。

3、上下键：

- 电视节目无菜单状态下：

上下键可实现频道切换功能。

- 导航菜单状态下：

上键可以实现主页功能。按此键，呼出主页，导航菜单消失。

下键可以实现待机功能。按此键，电视待机。

• 待机状态下：实现开机功能。
• 其它状态下：实现上下键功能。

4、左右键：

- 电视节目无菜单：

左右键可实现音量加减功能；

- 其它状态下：实现左右键功能。

注意

■ 自动待机模功拟能电视信号源除外

电视机15分钟蓝屏无信号输入，将自动转入待机状态。

如果长时间不使用电视机，请关闭电源开关，并拔下电源插头，以节约能源。电视机处于待机状态下也会消耗电能。

■ 状态指示灯

亮灯：待机状态 无灯：开机状态

9 海尔液晶电视

遥控器操作

安装遥控器电池

1 遥控器使用两节七号电池。
2 按图所示方式安装电池，并确保电池正负极安装正确。
3 切勿混用新旧电池。长时间不使用遥控器，请将电池取出。
4 妥善处理废旧电池，以免儿童触及。

本遥控器为蓝牙遥控器，没有遥控角度的限制。在使用遥控器前，

请先对遥控器进行对码设置。

对码方法：（出厂产品已经对码）

电视机开机后，屏幕显示“蓝牙已开启”时可以对码，同时按遥控器"TV/信源、屏显"键约2秒，遥控器"红"指示灯快速闪烁时靠近电视机商标位置，遥控器红色指示灯长亮后熄灭，表示遥控器对码成功。否则对码失败，请重复以上操作重新对码。

1、若遥控器失灵：请对遥控器重新对码。
2、本设备包含型号核准代码为CMIIT ID号：2014DP6086、2014DP6245、2015DP1186、2016DP4496(M)之一或多个无线发射模块。
3、该电视为网络电视，随着技术的更新，电视功能或屏显会有所不同，请以购买的实物为准。

海尔液晶电视

使用电视机

节目搜台

第一次使用电视机收看电视前需要搜索节目。搜索节目前，请确认天线已正确连接→第7页“连接天线”。需要搜索全部节目请使用[自动搜台]。

电视菜单下，按 △、▽、◀、▶ 键控制光标。按确认键进入光标选择项目。按返回键回到上级菜单。

模拟电视自动搜台

按遥控器上的TV/信源键显示信号源菜单，按◀、▶键选择[模拟电视]信号源，并按确认键确认。然后执行下面的步骤：

1 按菜单键，进入主菜单。

2 按 ◀、▶ 键选择 [调谐]，按 ▽键进入，◀、▶ 选择 [自动搜台]。

3 按确认键开始自动搜台。 如果需要中断请按确认键取消搜台。

搜台完毕

搜台需要等待一段时间，搜台完毕后自动结束，并开始播放节目。

■ 自动搜台后将按照频段自动排列频道顺序。
■ 原本的节目列表将被覆盖。

模拟电视手动搜台

1 进入调谐主菜单后，按 ◀、▶ 选择[手动搜台]，按确认键进入。

2 按 △ 键选择[手动搜台]项目，按 ◀、▷ 进行调整。

■ 手动搜台：按 ◀、▶ 键进行手动搜索节目。
■ 微调：小幅度调整频道频率。一般情况下不用进行调整，只有在信号不好的情况下进行微调。
■ 彩色制式：在 [PAL] [NTSC] 之间切换。一般情况下不需要调整，
■ 声音制式：在 [DK] [M] [BG] [I] 之间切换。一般情况下不需要调整，自动搜台时通常设置为 [DK] 制式。

11 海尔液晶电视

节目搜台

数字电视自动搜台

按遥控器上的TV/信源键显示信号源菜单，按◀、▶键选择[数字电视]信号源，并按确认键确认。然后执行下面的步骤：

1 按菜单键，进入主菜单。
2 按◀、▶键选择[调谐]，按▼键进入，◀、▶选择[自动搜台]。

3 按确认键开始自动搜台。 如果需要中断请按确认键退出。

搜台完毕

搜台需要等待一段时间，搜台完毕后自动结束，并开始播放节目。

数字电视手动搜台

1 按菜单键，进入主菜单。
2 按 ◀、▶ 键选择 [调谐]，按 ▽ 键进入， ◀、▶ 选择 [手动搜台]。

3 按确认键进入，按 ◀、▶ 键设置频道号。将光标移到开始搜索按钮，按确认键搜索。

搜台完毕

搜索完一个频率后自动保存。

注意

1、本机具有数字电视功能，采用了数字电视接收芯片，由于各地运营商的运作模式差异以及内容、规范、业务存在变更与升级的可能性，因此无法保证本机一直能收看到数字电视节目。
2、由于技术的调整，本机图示可能会与实际不符，请以购买的实物为准。

使用电视机

电视菜单设定一览

按菜单键进入菜单界面，通过 △、▽、◀ 键选择要设定的项目，按确认键确认。按返回键返回上一级菜单。

图像	明亮	鲜明、亮丽,富有动感的图像效果。
	标准	亮度、色彩适中的图像效果。
	柔和	柔和、浅淡的图像效果。
	逍遥听	该功能类似电视广播功能一样,开启该功能,只有声音而没有图像画面,电视处于黑屏状态。例如:在用户打扫卫生或收拾家居时,电视还可以提供声音,不仅节能,而且精彩还不错过。
	用户	设定自己喜好的图像效果,选中用户项目后,按确认键进入用户子菜单,您可以对对比度、亮度、色度、清晰度等项目进行设定,设定出自己喜欢的画面效果。选中子项目后,按遥控器上的◀、▶键进行设置。
声音	标准	系统设定的标准声音效果。
	音乐	明快的韵律,圆润的声音及乐器的音色和余韵,呈现的宛如就在眼前般演奏的临场演唱会。
	电影	电影演出效果般的图像配合具有开阔感染力的音效,令人享受到如同影院般的临场感。
	剧院	剧场声音效果。
	用户	设定自己喜好的声音效果,选择用户项目后,按确认键进入用户项目子菜单,您可以对高音、低音等项目进行设定,设定自己喜好的声音效果。(平衡项目仅针对部分型号可用)
调整	满屏	将DVD或宽屏广播的图像尺寸调整为满屏显示。
	4:3	电影或正常广播的默认设置。
	放大	针对4:3信号中含有的16:9图像,进行放大成满屏效果显示。
	电影	针对超宽屏幕信号(信号长宽比2.35:1),进行同比例放大成满屏效果显示。
	全真	针对输入HDMI信号时,连续显示为完整图像。

使用电视菜单

节能	动态	背光亮度最大,适合动态画面使用。
	明亮	背光亮度大,拥有最佳画面表现力。
	普通	背光亮度较低,功耗较小。
	夜景	背光亮度最低,功耗小,适合夜晚使用。
调谐	自动搜台	详见第11页
	手动搜台
系统	网络设置	您可以对电视机进行互联网连接,包括网络信息的查询、无线连接、网络诊断和网络测速等项目进行设置。
	蓝牙设置	蓝牙设置功能可连接具有蓝牙功能的音响、耳机设备。
	账号管理	可以对我的帐号、支付管理和安全锁项目进行设置。进入我的帐号项目,可根据画面提示通过手机扫描二维码登录。
	我的优家	指海尔优家应用,可以注册或登录海尔优家帐号;海尔优家能够对于绑定的海尔智能家电产品进行控制。(支持部分海尔智能家电型号,具体详见海尔智能家电产品说明书)
	应用管理	应用管理可以轻松卸载、清除数据、强制停止、显示通知等操作。应用管理分为:安装位置、所有应用、存储空间和SD卡应用。
	应用卸载	可卸载相关应用。
	一键清理	可进行内存清理。大约几秒钟后,内存清理完毕,显示清理后的内存情况。
	高级	可对开机音乐、开机启动桌面、睡眠时间、语音设置、屏幕保护设置等辅助功能进行设置。
	关于电视	可进行系统升级等操作。

网络智能功能

网络连接

本机支持网络功能，首先必须正确连接网络。

以下是网络连接方式。

※ 图示中的设备需要另行购买，本电视机不提供。

有线网络连接

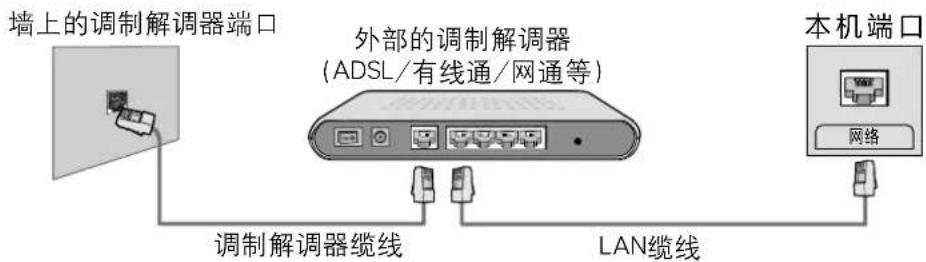

■ 连接调制解调器（ADSL、有线通、网通等），通过路由器拨号方式连接互联网。

* 本机无自动拨号功能，不支持需要自动拨号的调制解调器。

■ 连接至有线路由器，通过墙上的LAN端口连接互联网。

无线网络连接

通过无线路由器连接至互联网。

* 本机已内置无线网络适配器，可以通过无线路由器直接接收网络信号，无需外接。

无线路由器设置请参照无线路由器说明书。

※ 本设备包含型号核准代码为CMIIT ID号：2014DP5588，2014DP6501，2014DJ4815，2015DP2005，2016DP4496(M)之一或多个无线电发射模块。

网络设置

由于此功能下内容和页面会不断优化，您所见电视图片可能与下述展示图片有所差异，请以实物为准。

无线网络连接设置

选择想要的网络连接方式，并正确设置参数。

按菜单键进入主菜单，按 ◀、▷ 键选择 [系统]，按 ▽ 键选择 [网络设置]，再按确认键进入。按 △ ▽ 键选择网络信息、无线连接、网络诊断、网络测速等项目进行设置。

■ 网络信息：显示当前网络连接状态及详细参数。包括：网络名称，IP地址，子网掩码，默认网关，DNS地址，MAC地址等。
■ 无线连接：网络连接信息向导，可根据系统提示进行无线网络的连接。

按△键选择无线连接项目，按确认键进入搜索界面，再按确认键进行网络搜索，按△键选择您所要连接的无线网络名称，然后根据页面提示进行输入密码等操作。

■ 网络诊断：诊断网络连接是否正常。
■ 网络测速：测量网络运行的速度。

有线网络连接设置

按菜单键进入主菜单，按 ◀、▷ 键选择 [系统]，按▼键选择 [网络设置]，再按确认键进入。按 △、▽ 键选择有线连接项目，如下图左所示。按确认键进入，可以选择自动连接或手动连接，如下图中所示。如需手动连接网络，请按照下图右所示配置您的IP地址，配置完成后，选择下一步按确认键进行手动网络IP连接。若连接失败，请重复操作重新设置。

注意

1 为保证网络功能顺畅，建议您的网络带宽至少为2M。
2 由于网络环境不同，可能会出现缓冲或者卡顿的问题，这属于正常现象。
3 由于稳定性和网络的通畅性等问题，可造成系统不能正常工作，虽然极少出现，但属于正常现象，请尝试关闭电源重新开启，使系统重新初始化，从而恢复正常工作。
4 WiFi热点的SSID不支持中文字符。

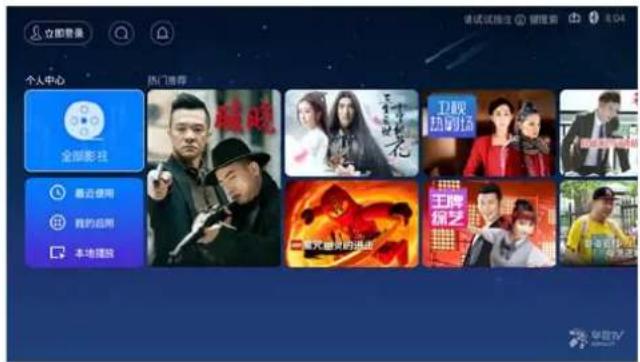

主页板块介绍

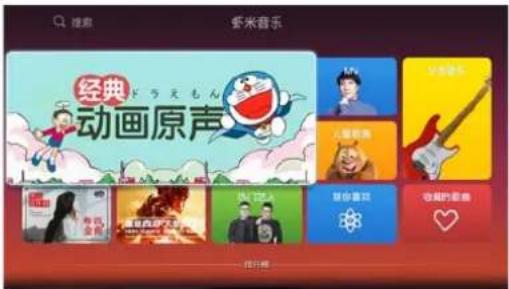

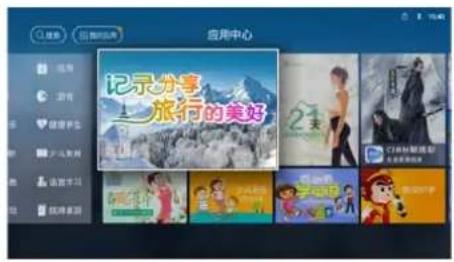

本机为智能电视，正确与网络连接后，本机可以为您提供视频、音乐、游戏、卡拉OK等各种丰富的应用。您可以从应用中下载、安装各种免费或付费的应用程序，来扩充您的电视功能。 此外，您可以进入系统菜单中的应用管理项目对电视中的程序进行管理或操作。

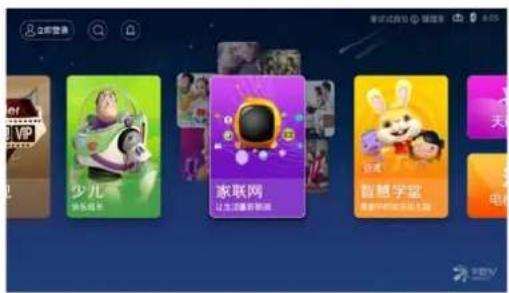

按遥控器上的主页键进入电视主页界面，本机主页桌面为您提供了多种应用，包括：全部影视、电视淘宝、4K影视、应用等。按△、▽、◀、▶键选择内容或应用，再按确认键进入，然后根据页面提示进行操作。

在主页和应用页面上，长按菜单键，可以呼出菜单项目，可以根据项目进行菜单设置。

同时，在主页的最左边，为你设计了最近使用、我的应用、本地播放和全部影视四个主要项目。

■ 最近使用：最近观看或操作的内容，包括最近应用、最近观看和最近收藏。
■ 我的应用：我的应用的快捷入口。
■ 本地播放：本地流媒体功能。
■ 全部影视：丰富的影视资源。

注意

1. 电视主页上的应用程序请以实物为准，说明书中的图片仅供参考。
   2．该电视为网络电视，主页下各大版块里的内容会随着网络内容随时更新，请以实物为准。
2. 建议到应用中心下载应用程序，因安装非应用中心下载的应用程序而出现的问题不在保修范围之内。
   4·应用中心下载的应用程序为第三方应用，海尔电视对其内容的及时性、可行性、正确性不做任何形式的保证。

主页板块介绍

全部影视

全部影视应用为您提供各类影视剧。

按遥控器上的主页键进入电视主页界面，按 ◀、▶ 键选择全部影视图标，再按确认键进入，然后您可以根据页面进行搜索或选择您喜欢的影视剧。

4K影视

按遥控器上的主页键进入电视主页界面，按 ◀、▶ 键选择4K影视图标，再按确认键进入，然后您可以根据页面进行选择。

选择影片之后，点击缓存，进行下载，下载完成之后进入了我的影院项目。

温馨提示：

下载影片前，请确认电视机内存是否足够，若不够，请提前插入U盘（将U盘接入智能下载接口）。

卡拉OK功能

本机为您提供卡拉OK功能，全家一起来卡拉OK。

按遥控器上的主页键进入电视主页界面，按 ◀、▶ 键选择天籁K歌图标，再按确认键进入，然后您可以根据页面进行点歌或搜索歌曲。

音乐

本机为您提供或者搜索网络上各类歌曲。

按遥控器上的主页键进入电视主页界面，按 ◀、▶ 键选择音乐图标，再按确认键进入，然后您可以根据页面进行搜索或收藏歌曲。

家联网

本机为您提供家庭电视之间的聊天、分享（影视、购物、K歌和应用）等互动活动。让您的电视也成为一个社交的工具。

通过拨号通话与对方进行视频聊天。

在主页面上点击家联网图标进入家联网界面。根据您的需要可以进行拨号通话、添加好友和了解目前最新圈子动态。

拨号通话：可以进行视频通话；（视频需要外接视频设备）

添加好友：添加好友ID（ID是电视自动生成的）

圈子动态：好友和我分享到兴趣圈的内容

点击好友列表图标进行好友添加。

好友管理

在通话联系人界面，光标移到任何一个好友上，按遥控器上的菜单键进入好友管理界面。

在好友管理列表里，您可以根据自己的需要对好友进行设置。

本地播放

进入"本地播放"可通过两种方式：

1、插入U盘或移动硬盘，在弹出对话框"是否进入本地媒体？"中点击"确定"进入；
2、从主页左边的"我的应用"或“本地播放”点击应用进入。

多媒体播放可以分别播放本地的图片、音乐、视频：

1、按△、▽键移动光标选择视频、图片、音乐或全部项目。
2、按▶键选择本地文件夹，按确认键打开文件，按导航键选择想要欣赏的图片、音乐、视频文件，按确认键播放文件。
3、在播放文件（音乐文件除外）的过程中，按确认键呼出播放控制菜单，按◀、▶键选择想要设置的项目，按确认键确认。

4、在播放图片、音乐或视频时，按遥控器上的△、▽键可以切换上一文件或下一文件；按确认键可以进行播放或暂停操作。

本机支持的文件格式：支持的视频文件格式：*.wmv，*.mpg，*.mpeg，*.dat，*.avi，*.mov，*.mp4，*.rm等；支持的图片文件格式：*.jpg，*.bmp，*.png等；支持的音频文件格式：*.mp3，*.wma等。*部分格式文件编码不同，可能会不支持。

本机USB接口并不能兼容所有存储设备，它可以支持绝大多数的硬盘、U盘等，若出现不识别情况，不属于本机故障，与设备的驱动有关。

随着设备的不同，存储内容的不同，本机播放器读取信息需要的时间也不一样，有可能出现信息·读取速度的暂时变慢，请注意这并非本机故障。

请避免在文件读取过程中插拔USB设备，否则有可能损害您的系统文件。

本机系统相当于一个复杂的电脑系统，在文件读取或播放时，由于USB设备的兼容性和稳定性的·差异，可能会出现画面静止或操作不响应现象。请尝试关闭电视机使系统重新初始化，从而恢复正常工作。

由于部分音、视频文件编码格式不符合标准，可能在本机无法正常播放，不属于本机故障。• 海尔对外接数码储存设备的质量问题或数据丢失概不负责。•

网络智能功能

应用

在主页上点击应用图标，进入应用中心页面，将光标移到屏幕左上角我的应用图标上，点击确认键进入，如右图所示：

■ 本地媒体：用于显示和播放移动存储设备（U 盘和移动硬盘等）中的视频、图片和音乐。

■ 多屏互动T:V阿里TV助手是基于海尔电视开发，是海尔阿里电视推出的多屏互动手机端软件。多屏互动可使电视与手机、pad等通讯设备进行交互，该应用将手机上音乐、视频、图片分享到电视上播放，让您体验大屏播放的效果。

手机端的遥控功能简单、实用、操作方便，让您不用遥控器也能操作电视，还可以通过手机语音遥控电视。

■ 虾米音乐 播放网上音乐。

注意

多屏互动TV等应用，在选择进入应用后，电视上会出现详细的引导步骤，用户只要按照步骤操作即可。

应用管理

应用管理可以轻松卸载、清除数据等操作。按菜单键进入电视主菜单，选择系统项目，按▼键进入，按◀、▶键选择应用管理。应用管理分为：安装位置、所有应用、存储空间和SD卡应用。

所有应用

显示安装的所有应用程序，并可对用户安装的应用进行强制停止、卸载、清除数据和显示通知的操作。系统预装的应用不能进行卸载、清除数据等操作。

例如：进入所有应用列表，选择具体应用，按确认键进入应用界面。按上下键可选择强制停止、卸载、清除数据或显示通知操作。

■ 强制停止：即强制停止运行中的应用程序。
■ 卸载：即卸载应用程序，系统预装的应用程序不能卸载。
■ 清除数据：即清除各应用运行时产生的所有数据（包括文件、设置、账户和数据库等）。
■ 显示通知：设置该应用的是否提醒通知信息。

21 海尔液晶电视

网络智能功能

智能语音功能

智能语音功能包括本机语音控制与网络语音搜索，长按智能遥控器上语音键，进行语音输入（必须在2秒钟内输入语音，否则电视无法识别语音）。

按菜单键进入主菜单，按 ◀、▶ 键选择 [系统]，按 ▼ 键进入下列菜单 ◀、▶ 选择 [高级] 项目，确认进入选择 [语音设置]，再按确认键进入语音设置菜单。如右图所示：

进入语音设置菜单后，可以对语音类型、语音播报和语音帮助进行设置或查看。

■ 语言类型：设置语音的类型（普通话或地方方言）。
■ 语音播报：设置男声、年轻女声、女声或关。
■ 语音帮助：可以查看语音可以做什么和语音如何使用。

语音设置
语言类型	普通话(推荐)√
语音播报	女声√
语音帮助

注意

1、请在比较安静的环境下使用，否则会影响识别的标准性。
2、请使用普通话，由于发音有个别差异，需要用户通过练习，找到最佳语音控制方式。
3、请避免使用非指定的语音命令，否则会识别成相近结果。
4、请保证智能遥控器电量充足，否则可能导致识别错误。

疑问解答

在您要求修理前，请检查以下项目。

如果确实有异常或故障，请先拔下电源插头，并联系海尔客户服务人员。

不能开机

• 电源插头是否正确连接？
• 不要反复按待机开关。待机开关设计有开机保护。
• 关闭电视机后，过几秒钟后才能正常开机。

图像不清晰且音 嘈杂

• 天线是否未调节好？
• 天线电缆是否出现老化？
• 电视机附近是否有荧光灯等其它电子设备的干扰？
• 电视机是否与过多设备使用了同一插座？

收不到节目信号

• 天线是否正确连接？
  →第7页“连接天线”
• 请向相关部门核实电视信号情况。

图像没有颜色或没有

• 有关色度设置是否正确调整？
• 是否选择了正确的彩色制式？
• 是否使用了静音功能？

连接外部设备时没有信

• 是否正确地连接了外部设备与电视机？
  →第8页“外接设备连接”
• 是否选择了正确的电视接收信号源？
• 外部设备是否工作良好？

电视图像没有商店里看起

• 由于接收的信号不同，电视图像在商店时要比家中的有线信号电视图像效果清楚。
• 请尝试播放高清（HD）信号传输的内容，许多高清（HD）频道是由标清（SD）内容升级而来。
• 请将视频输出设备的分辨率调整到1080i或720P。
• 请使用HDMI线缆来传输高清画质。

遥控器操作失灵

• 遥控器电池正负极是否安装正确？
• 遥控器电池是否电量低？
• 尝试关闭电视机并重新启动。
• 尝试遥控器重新对码。

自检

以下情况不属于故障：

• 电视机屏幕上存在微小的红色、蓝色、绿色斑点（亮点），或某些画面下出现暗色的斑点（暗点）并非故障。由于液晶面板需要非常精密的生产技术，可能产生极少数常亮或常暗的像素，不会影响电视机的整体性能。
• 因背光调整或机器散热，机器会发出轻微的响声，此现象属于正常。
• 如果画面、声音没有异常，出现以下情况不用担心：
  用手触摸液晶显示屏和金属后壳感到静电。
  电视机后部和屏幕温度较高。

规格·技术参数

■ 支持的SB接口输入格式

编码格式	刷新频率 (Hz)
H.265 HEVC 4Kx2K 30
H.264 AVC 4Kx2K 30
H.264 MVC 1080P 60
WMV/VC-1 1080P 60
AVS JiZhun 1080P	60
MPEG-2 1080P	60
MPEG-1 1080P 60

■ 支持的DMI接口 输入格式

信号格式	刷新频率(Hz)
480i/480p 60
576i/576p 50
720p 50/60
1080i/1080p 50/60
2160p 24/25/30

支持的VBS输入格式

信号格式	刷新频率(Hz)
480i/480p 60
576i/576p 50

■ 机器外观尺寸、重量、整机消耗功率（在节能状态下所测得的数据）

型号	整机消耗功率	音频输出功率	机器净尺寸(长×宽×高)(含底座)	机器净尺寸(长×宽×高)(不含底座)	净重(含底座)	净重(不含底座)
LS60AL88U61	200W	2x8W	1362x287x835(mm)	1362x75x786(mm)	16.55kg	16.5kg

■ 电视机基本规格和参数

电源	~220V 50Hz
接收电视制式	数字信号	DTMB
	模拟信号	PAL、NTSC, DK、BG、M、I
视频输入	视频(CVBS), HDMI或USB
显示屏分辨率	4Kx2K(3840x2160)
环境条件	使用环境温度: +5°C~+35°C 使用环境湿度: 20%~80%存贮温度: -15°C~+45°C 存贮湿度: ≤80%大气压力: 86~106Kpa
	⚠ 注意 如果存贮温度低于0°C,请先将机器放置于工作温度的环境中进行恢复2小时,然后再通电使用,以保护您的电视机不受到损坏。

产品执行标准：Q/0212HDM 001-2015

特别说明：设计和规格若有变动，恕不另行通知；书中所示尺寸和相关参数均为近似值，仅供参考，请您以购买的实物为准。

海尔液晶电视

保修说明和用户须知

尊敬的用户：

感谢您选用海尔牌电视机，我公司将按照《消费者权益保护法》的有关规定，凭电子保修卡（扫描封面二维码选择电子保修卡下载、安装后，录入发票注册产品，保修无忧，一键家电管理，报装、报修，方便快捷）或发票，为您提供下列服务：

1、本机我公司包修一年（包括遥控器），主要部件包修三年。液晶电视主要部件为：显示屏、背光组件（背光板）、逻辑组件(指：液晶电视的控制板)、高频调谐器；等离子电视主要部件为：显示屏、驱动组件（驱动板）、逻辑组件（逻辑板）、高频调谐器。
2、“三包”有效期的计算方法如下：

2.1、“三包”有效期从销售者和消费者约定的送货、安装、调试全部结束之日起计算，对不能提供有效安装、调试记录或用户未拨打4006999999，无法查实用户来电信息记录的，以开具发票之日起计算；

2.2、对于不需要送货、安装、调试的，以开具发票之日起计算。
2.3、自安装之日起，7天内出现性能故障，用户可选择退机、换机或维修处理；自安装之日起，15天内出现性能故障，用户可选择换机或维修处理。
3、请您妥善保存本保修说明及购机发票，服务时需一并出示方可享受免费服务。
4、如有以下情况之一者不提供免费保修，但可以为用户提供有偿服务：

4.1 无三包凭证或三包凭证不符、涂改的，无有效发票或购买证明的；
4.2 因不正确操作、不可抗拒力（雷击、水灾、火灾、地震等）、输入不适合电压、破损（如，摔落等）造成故障的；
4.3 因您使用、维护、保管不当或由于自行运输、拆卸或非特约单位造成损坏的；
4.4 遥控器因电池漏液、浸泡液体腐蚀导致损坏；
4.5 遥控器因剧烈震动内外部受损。

收费修理应向您提供收费标准及发票。

5、每次服务后，如满意，请在上门服务记录单上签字。
6、在您接受服务过程中如有不满意之处，请立即如实向我公司反映情况。
7、欢迎广大消费者对我们设计、服务等方面提出宝贵意见。

用户须知

对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费、零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。*使用方法上的说明以及产品制作有关的事项不属于损失赔偿内容。

尊敬的海尔用户：

感谢您选择和使用海尔产品。我们承诺：您任何海尔产品需要安装或维修服务时，我们将提供“1+5”的成套服务：

“1”：服务一次就好

“5”：五项组合增值服务：

【1】安全测电服务：服务前为用户安全测电并提醒讲解到位；
【2】讲解指导使用：向用户讲解产品使用、保养常识，指导用户正确使用；
【3】一站通检服务：不仅服务好本产品，对用户家其他海尔产品进行通检；
【4】全程无忧服务：向用户提供上门设计、送货、安装、家电清洗、延保、回收、以旧换新等服务；
【5】现场清理服务：服务完毕将服务现场清理干净。

体现海尔真诚、贴心的服务，海尔友情提醒您：

产品安装服务中，因用户的安装环境、个性需求不同，如需辅加材料或有特殊服务项目支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，请给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999 999 或登录海尔自助服务专区评价、投诉。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区：

【1】海尔服务：http://service.haier.com;
【2】微信公众号：“海尔服务”。

如果您需要选购更多产品，请登录海尔网上商城 www.ehaier.com。

电视机合格证

地址：山东省青岛市崂山区海尔路1号海尔工业园

在线报修地址：http://service.haier.com

售后服务热线：4006 999 999

网址：www.haier.com

2017年08月01版次

专用号:0090511371C
