产品类型	充油式电暖炉
型号	RT107
功率调节范围	0 / 600W / 900W / 1500W
电源插座电流负载	13A
适用房间面积	约15平方米（仅供参考）
电源电压	220-240V / 50Hz
加热元件	电热管加热导热油
散热方式	散热片辐射散热
风扇系统	500W风扇发热球系统
工作模式	第六感智能温控、高（1500W）、中（900W）、低（600W）
温度设定范围	5℃至35℃（默认23℃）
定时功能	预约开机/关机（0-24小时）
快暖模式	有（配合中档快速加热）
恒温控制	有（自动调节功率保持室温）
安全保护	过热保护（温度保险装置）
电源线收藏	有电线收藏器
移动方式	可伸缩活动轮
噪音	静音无噪音
清洁保养	用软布沾清水或中性清洁剂擦拭，禁止用水冲洗
存放要求	冷却后放回包装盒，置于阴凉处

常见问题 - RT107 WHIRLPOOL

如何安装活动轮？

将电暖炉侧倒，底部朝上，向外拉出活动轮支架直至听到“啪”声锁定，验证时反向推应被挡住。四个轮子全部拉出后，将电暖炉正放即可。

如何设置定时开关机？

在待机状态下按< b>时间键设定预约开机时间；开机状态下按< b>时间键设定预约关机时间。通过▲▼键调整时间，5秒后确认。

如何切换工作模式？

插上电源，打开开关后按< b>MODE键循环选择：第六感智能温控、高、中、低档。在第六感模式下按▲▼可设定温度。

快暖模式如何使用？

确保电暖炉开机，按一下< b>○键即可启动快暖模式，此时产品以中档功率快速加热室内环境。定时模式下此功能无效。

清洁电暖炉需要注意什么？

清洁前务必拔掉电源并等待完全冷却。使用软布沾少量清水或中性清洁剂擦拭外壳，< b>严禁用水冲洗，防止内部进水损坏。

电源线损坏了怎么办？

必须由制造商或指定维修部更换同类型电源线，切勿自行更换。请联系售后服务。

为什么开机后听到“滴滴答答”的声音？

这是电暖炉开始工作时导热油内部流动的正常现象，并非故障，请放心使用。

电暖炉可以放在浴室使用吗？

不可以。说明书明确禁止在潮湿或有水的地方使用，以确保安全。

如何移动电暖炉？

先关闭所有开关，拔掉电源插头，然后握住机身移动，< b>切勿拉扯电源线。使用底部活动轮可轻松移动。

产品废弃时如何处理？

请遵循当地电子废弃物处理规定，妥善处置。包装材料也应分类回收。

用户手册 RT107 WHIRLPOOL

型號	功率調節範圍(W)				電源插座電流負載(A)	適用房間(平方米)	備註
	0	I	II	III
RT10715	0	600	900	1500	13A		带有500W风扇發熱球系統
RT109	0	800	1200	2000	13A	20	带有500W风扇發熱球系統
RT112	0	1000	1500	2500	13A	25	带有500W风扇發熱球系統
備註:適用房間面積,只供參考。

安全及注意事项：

1 使用電暖爐之前，必須詳細閱讀此說明書。
2 使用電暖爐時，應該平穩放置
3 切勿在室外使用本電暖爐。
4. 切勿在有水的地方使用電暖爐。
5 切勿在易燃液體或氣體附近使用本電暖爐
6 使用本電暖爐時，必須遵守說明書內的操作說明。
7 切勿將任何物品插入電暖爐內。
8 切勿將衣物、毛巾等物品，直接放在電暖爐上烘乾。
9 使用電暖爐時，將易燃物品遠離電暖爐。
10 切勿在電暖爐上擺放任何題掛物。
11 切勿讓兒童、老弱殘病的人士單獨使用本產品。

18 確保電源插座接駁地線。
19 電暖爐使用特殊導熱油，隨機用量已相當足夠，切勿自行添加。
20 如果電源線損壞，必須到指定的維修部或生產商更換同類型電源線。
21 如果出現異常情況，請立即拔掉插頭，並聘請專業人員檢查及修理。
22 切勿擅自拆卸或更换零件
23 切勿靠近動植物使用電暖爐。
24 電暖爐開始操作時，如聽見“滴滴答答”的聲音，屬正常現象。
25 請適當地棄置包裝廢物
26 當棄置本產品時，請適當地處理。
27 請妥善保存此說明書。

警告：嚴禁將電暖爐擺放在固定插座的下方使用！

使用電暖道

切勿將電暖爐放置在固定插座下方使用。

請檢查電暖爐的電流是否與插頭相符

避免遗漏，请勿在益用

移動電暖通

如要移動電暖牆，請先關掉所有開關，拔下電源插頭，

便可移動電暖編，移動本產品時，切勿拉扯電源線。

簡介及特點：

充油式電暖爐採用電熱管作為發熱元件，通過加熱密封在散熱元件內的導熱油，將熱量傳導至散熱片上，並將熱能向四周散發，以加熱室內空氣，從而達到取暖目的。

“惠而浦”充油式電暖爐，採用進口名廠電器元件及先進科技製造，各項性能均符合國際標

準，品質可靠，堅固耐用，是一種廣泛適用於家庭、辦公室等室內地方的理想取暖產品。

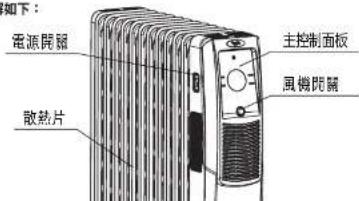

電暖爐結構圖解如下：

本產品具備以下特點：

1 外形新穎、美觀，使用舒適方便，寧靜無噪音。
2 散熱片散熱範圍大，散熱效率高，取暖效果理想。
3 設有功率調節開關，設有三種不同的功率供選擇。
4 設有恒溫控裝置，便於調節室溫。
5 股有溫度保險裝置（過熱保護器），防止產品過熱。
6 設有電線收藏器，便於收藏電源線。
7 裝有滾動活動輪，可以隨意移動，方便省力。

產品使用方法：

一、輪架板部件的使用

1 側置電暖燈，底部朝上，如圖1所示；
2 將“活動輪”連同活動輪支架一同向機身外側拉出，直至活動輪支架上搭鉤的倒扣鎖穩。如圖2所示，此時，你會聽到“啪”的一聲；
3 為驗證活動輪是否在正確的位置，請將“活動輪”連同活動輪支架一同向“拉出”的反方向推，便會發現扣位被擋住，防止移動。
4 將4個活動輪全部拉出後，將電暖纏反轉，輪子接觸到地面即可。

2 RT107、RT109、RT112 使用交流電220-240V/50HZ，使用前請確認電源插座額定電流不少於10A，並具有安全地線裝置，否則應更換電源插座。

三、電子式點暖爐使用說明

1 控制面板介绍

“▲”，“▼”按键

1. 在工作模式時，輕按此鍍，可以在5℃至35℃的鉛業內，調整溫度，每次按一次按鈕，溫度便會增加或減少1度；若持續按下此鍵3秒以上，暖爐便會以0.3秒的速度增加或減少1℃。當選定溫度後，如沒有任何操作，5秒過後，暖爐便會確認此溫度（出庫積設的溫度是23℃，新設定的溫度會儲存在記憶體內）

2. 在預約設定時，輕按此鍵，點暖爐便會在0至10小時範圍內，以0.5小時增加或減少設定值，如在10至24小時範圍內，每按1次，便會以1小時增加或減少設定值。若持繩按下此鍵3秒以上，可快速設定時間，當選定時間後，如沒有任何操作，5秒過後，暖爐便會確認此時間。

星期

開：向下按 指示燈亮起 關：向上按 指示燈熄滅

定特泰

1. 在備用狀態時，輕按此鍵。緩 緩便進入定時器設定預約開機
2. 產品啟動後，輕按此鍵，緩強便會進入定時器設定預約關機
3. 欧動定時器時，持續按下此鍵3秒，可以觀看剩餘的時間
4. 敢動定時器時，輕按此鍵，便可取消預約設定

模式按键

1. 在備用狀態時，連續輕按此鍵，用戶可循環選擇工作模式“第六感”、“高”、“中”或“低”
2. 預約開機時，連續輕按此鍵，用戶可循環選擇啟動後的工作模式“第六家”、“高”、“中”或“低”

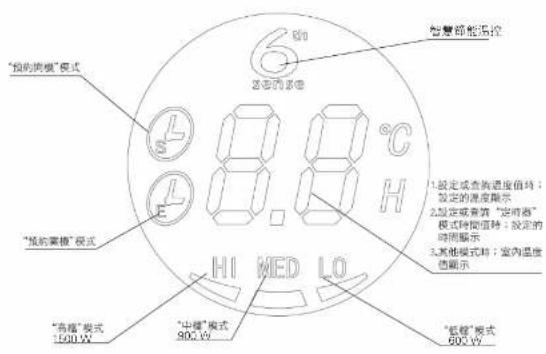

2 顯示幕簡介

3 開機與模式選擇

①插上電源插頭，啟動“開關”接觸。電源指示燈亮起：電暖爐進入“借用”狀態
② 按“MODE”鍵選擇工作模式，電暖應在“智慧節能溫控”模式工作；監幕會顯示“室溫”
- “6TH SENSE”，编辑按“NODE”键，产品分别在“高档（1500W）”、“中档
(900W) 、 “低档（600W）”模式工作：再按“NODE”键，产品回到“待模”状态。

在“智慧節能溫控”模式時，按▲ ”、▼ 一鍵，可以設定溫度。室內溫度高於設定溫度時，電暖極便會停止加熱，當室內溫度低於設定溫度時，電暖極會根據室溫與設定溫度的不同，自動選擇加熱檢數，並迅速提高室內溫度。室內溫度將在設定範圍內保持穩定。

另外，在高中低搞模式也可選擇設定溫度。

惠而浦獨家智慧節能溫控技術，能自動感應室內溫度。

4 快暖模式

① 如图所示：

“○”鍵：向下按啟動，向上按關閉

② 操作說明：

插上電源插頭，啟動“開關”鍵；
i 按一下“○”·產品以快暖模式和“中檔”模式共同工作，便可迅速提高室內溫度；
在“時間設定模式”時：不能以快暖模式工作，即使按下“○”產品也沒有回應；
iv 除了在“預約開機”模式外，若使用其他模式操作時：按下“○”，產品會以快遞模式和“中檔”模式共同操作；

5 時間設定

① 預約開機：在待機狀態時，按下“○”鍵，設定開機時間，電暖爐在一段時間後開機。在“預約開機”模式時：按“模式”鍵，可以選擇開機後操作模式（開機後才能設定溫度）。
②預約關機：開機狀態時，按下“時間”鍵，設定關機時間，電暖爐在加熱一段時間後進入“○”狀態。
② 在“預約開機”或“預約關機”時：按“▲”，“▼”鍵，可以設定時間（每次選擇“時間”模式工作，都需要設定時間）。

6 關機

開機時：按下“模式”鍵，使電暖爐進入“待機”狀態。然後關閉“開關”功能，拔出電源插頭。

清潔和保養：

1 清潔或維修本產品前，請先拔出電源插頭，並等待機身完全冷卻。
2 清潔時請使用沾上少量清水和中性清潔劑的軟布擦拭。
3 切勿用水冲洗電暖。
4 待電暖爐涼乾後才可保存，把本產品放回包裝盒內，並存放在陰涼的地方。

電路圖：
