HTL1182B - 音响条 PHILIPS - 免费用户手册

产品类型	条形音箱（Soundbar）
品牌	飞利浦（Philips）
型号	HTL1182B
尺寸（主装置）	865 × 67.8 × 85.5 毫米
重量（主装置）	1.8 千克
尺寸（低音扬声器）	160 × 228 × 295 毫米
重量（低音扬声器）	2.5 千克
总功率（RMS）	80 瓦
电源	约 100-240 伏，50/60 赫兹
功耗	35 瓦
待机功耗	≤ 0.5 瓦
音频输入	光纤、同轴、AUX、AUDIO IN（3.5毫米）、USB
支持音频格式	MP3、PCM、MPEG（虚拟环绕声），杜比数字（夜间模式）
USB 兼容性	高速 USB (2.0)，FAT16/32/NTFS，支持 MP3
频率响应	40 赫兹 - 20 千赫 / ±3 dB
信噪比	>65 dB (CCIR) / (A 加权)
扬声器单元	主装置：4个全频（54.5毫米/2英寸，6欧姆）；低音扬声器：1个134毫米（5.25英寸）
遥控器电池	1节1.5伏 AAA-R03
安全等级	Ⅱ类设备（双重绝缘）
使用海拔	仅适用于海拔2000米以下地区
清洁方式	使用微细纤维布
壁挂安装	支持（需自备螺钉，详见快速入门指南）

常见问题 - HTL1182B PHILIPS

如何连接电视？

推荐使用光纤或同轴连接以获得最佳音质。使用光纤线连接本产品的OPTICAL接口与电视的OPTICAL OUT接口；或使用同轴线连接COAXIAL接口与电视的COAXIAL/DIGITAL OUT接口。也可通过AUX模拟音频线连接。

为什么没有声音？

请检查：1）音频线缆是否正确连接；2）遥控器上选择了正确的输入源（OPT、COAX、AUX等）；3）本产品未处于静音状态（按静音键恢复）；4）电视是否已静音（若通过本产品播放电视音频）。

如何调节音效？

按遥控器上的BASS +/-调节低音，TREBLE +/-调节高音。按SURR在立体声和虚拟环绕声之间切换。按NIGHT开启夜间模式，降低音量差异。

音频与视频不同步怎么办？

在COAXIAL或OPTICAL输入源下，按遥控器上的AUDIO SYNC +/-调整音频延迟，使声音与画面同步。

如何播放USB设备中的音乐？

将USB存储设备（FAT16/32/NTFS格式，含MP3文件）插入本产品的USB接口，按遥控器上的USB键，然后使用播放键（▶III、◀/▶）控制播放，按REPEAT可切换重复模式。

如何恢复出厂设置？

在本产品静音状态下（按静音键），快速按遥控器上的AUX键两次，即可恢复出厂设置。

如何更新软件？

访问www.philips.com/support下载最新软件，将文件重命名为HTL1182.BIN并放入USB闪存盘根目录。将本产品切换至AUDIO IN源，插入USB，再切换至AUX源，最后切换至USB源，等待更新完成。

支持的音频格式有哪些？

本产品支持MP3、PCM、MPEG（虚拟环绕声），以及杜比数字（夜间模式）。USB模式下仅支持MP3格式，不支持DRM保护的文件。

如何壁挂安装？

确保墙壁能承受产品重量。在墙上钻两个孔（间距参照快速入门指南），插入膨胀管和螺钉，然后将本产品挂上。使用长度>25mm、直径3.0-3.5mm的螺钉。

功耗和待机功耗是多少？

正常工作功耗为35瓦，待机功耗≤0.5瓦，符合节能标准。

用户手册 HTL1182B PHILIPS

本表格依据 SJ/T 11364 的规定编制。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

此标识指期限（十年），电子电气产品中的有害物质在正常使用的条件下不会发生外泄或突变，用户使用该电子电气产品不会对环境造成严重污染或对其人身、财产造成严重损害的期限。

请在使用本产品之前阅读并理解所有说明。因未遵守说明而造成的损坏不在保修范围内。

帮助和支持

有关广泛的在线支持，请访问

www.philips.com/support 以:

• 下载用户手册和快速入门指南
• 观看视频教程（仅限于选定的型号）
• 查找常见问题 (FAQ) 的答案
• 通过电子邮件向我们发送问题
• 与支持代表聊天。

请按照网站上的说明选择您的语言，然后输入您的产品型号。

或者，您可以联系所在国家/地区的客户服务。联系之前，请记下产品的型号和序列号。您可在产品的背面或底部找到此信息。

安全

小心触电或发生火灾!

• 在建立或更改任何连接之前，请确保所有设备均已与电源插座断开连接。
• 切勿让本产品及附件与雨或水接触。 切勿将液体容器（如花瓶）置于产品旁边。如果有液体溅到本产品表面或内部，请立即断开其电源。请与客户服务联系，对产品进行检查后再使用。
• 切勿将本产品和附件放置在靠近明火或其他热源的地方，包括阳光直射处。
• 切勿将物体插入本产品的通风槽或其他开口。
• 将电源插头或设备耦合器用作断电设备时，该断电设备应可以随时使用。
• 不可将电池（电池组或安装的电池）置于高温环境，如阳光直射处、明火或类似环境。
• 在雷电天气之前，应断开本产品的电源。

- 断开电源线时，应始终握住插头，而不能拉电缆。

小心短路或起火!

• 有关标识和电源功率，请参阅产品背面或底部的型号铭牌。
• 在将本产品连接到电源插座上之前，请确保电源电压与产品背面或底部印刷的电压值相匹配。如果电压不同，切勿将产品连接到电源插座上。

小心受伤或损坏本产品!

• 切勿将本产品或任何物体放在电源线或其他电子设备上面。
• 如果在低于 5^ C 的温度下运送了本产品，请先拆开产品的包装并等待其温度达到室温，再将其连接至电源插座。
• 本产品的部件可能由玻璃制造。请小心处理，以免受到伤害或造成损坏。

小心过热!

- 切勿将本产品安装在封闭的空间内。 务必在产品周围留出至少4英寸的空间以便通风。确保窗帘或其他物体不会遮挡产品上的通风槽。

小心污染!

• 请勿混合使用电池（旧电池与新电池或碳电池与碱性电池，等等）。
• 电池安装不正确会有爆炸危险。 只能用相同或相当的型号更换。
• 如果电池电量耗尽或遥控器长时间不用，请取下电池。
• 电池含有化学物质，因此应适当地进行处理。

吞咽电池的危险!

• 产品 /遥控器可能包含纽扣式/按钮式电池，容易被吞咽。始终将电池放在儿童接触不到的地方！如不慎吞咽，电池可能导致严重受伤或死亡。摄入后2小时内可能发生严重的内部烧伤。
• 如果您怀疑电池不慎被吞咽或位于体内的任何部位，请立即就医。
• 更换电池时，请务必将所有新旧电池放在儿童接触不到的地方。更换电池后，确保电池仓完全紧闭。

- 如果电池仓无法完全紧闭，请不要继续使用产品。放在儿童接触不到的地方并联系制造商。

此款Ⅱ类设备具有双重绝缘，不提供保护接地。

仅适用于海拔2000m以下地区安全适用。

爱护产品

只能用微细纤维清洁布清洁本产品。

爱护环境

弃置旧产品

本产品采用可回收利用的高性能材料和组件制造而成。

弃置产品时，请不要将其与一般生活垃圾一同丢弃，应将其交给政府指定的回收中心或回收。这样做有利于环保。

2 您的产品

感谢您的惠顾，欢迎光临飞利浦！为了您能充分享受飞利浦提供的支持，请在www.philips.com/welcome上注册您的产品。

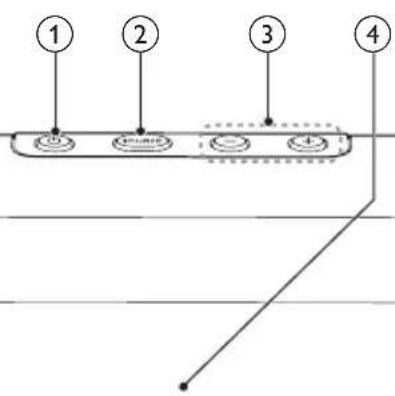

主装置

本节包括主装置的概述。

① 启动本产品或切换到待机模式。
② SOURCE 选择本产品的输入源。
③ 音量+/- 增大或减小音量。
④ 显示面板

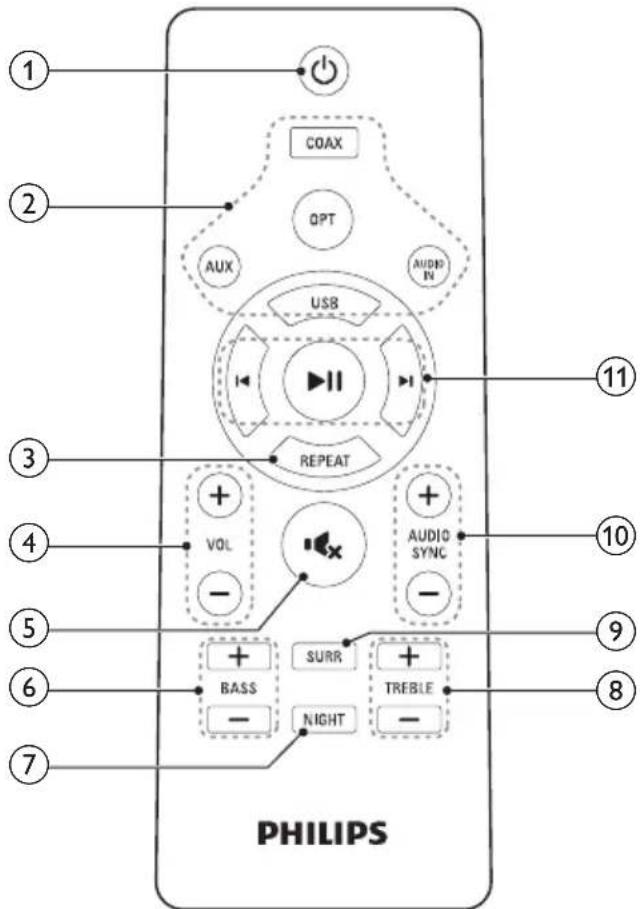

遥控器

本部分包括遥控器的概述。

① ⏻ (待机-开机)

启动本产品或切换到待机模式。

② 来源按钮

• COAX：将音频来源切换至同轴连接。
• OPT：将音频来源切换至光纤连接。
• AUX：将音频来源切换至AUX连接。
  • AUDIO IN：将音频源切换至MP3连接（3.5毫米插孔）。
• USB：将音频源切换至USB连接。

③ REPEAT

在 USB 模式下，选择或关闭重复播放模式。

④ +/- (音量)

增大或减小音量。

⑤ 静音或恢复音量。
⑥ BASS +/- 增大或减小低音。
⑦ NIGHT 打开或关闭夜间模式。
⑧ TREBLE +/- 增大或减小高音。
⑨ SURR 在立体声和虚拟环绕音效之间切换。 虚拟环绕声功能适用于 MP3、PCM 和 MPEG 等音频编码的音乐（不适用于杜比数字音频编码的音乐）。
⑩ AUDIO SYNC +/- 仅适用于 COAXIAL (COAX) 和 OPTICAL (OPT) 来源。增大或减小音频延迟。
⑪ 播放按钮

- ▶III：在 USB 模式下，播放、暂停或继续播放。

- ◄/▶: 在 USB 模式下，跳至上一首或下一首曲目。

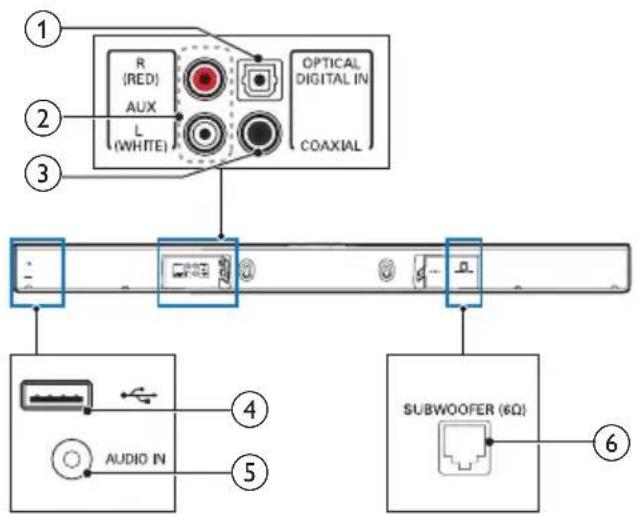

接口

本节概述了本产品上的可用接口。

连接至电视或数字设备的光学音频输出插孔。

② AUX

连接至电视或模拟设备的模拟音频输出插孔。

③ COAXIAL

连接至电视或数字设备的同轴音频输出插孔。

④

USB 存储设备的音频输入。

⑤ AUDIO IN

例如，MP3 播放器的音频输入（3.5毫米插孔）。

⑥ SUBWOOFER

连接至随附的低音扬声器。

3 连接

本节帮助您将本产品连接至电视和其他设备。

有关本产品及附件的基本连接详细信息，请参阅快速入门指南。

注

• 有关标识和电源功率，请参阅产品背面或底部的型号铭牌。
• 在建立或更改任何连接之前，请确保所有设备均已与电源插座断开连接。

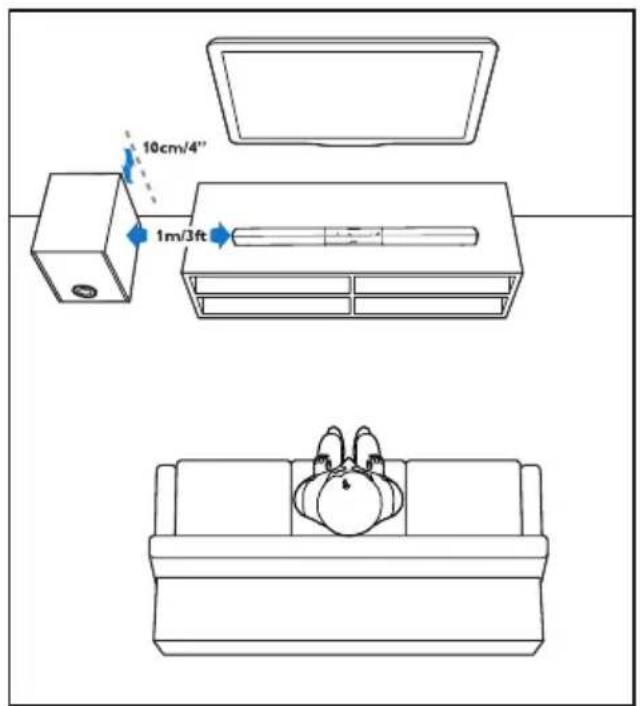

摆放

将低音扬声器置于距离本产品至少1米（3英尺）远，距离墙壁10厘米。

为获得最佳效果，请按如下所示放置您的低音扬声器。

通过本产品播放电视或其他设备的音频。使用电视、和其他设备提供的最佳品质连接。

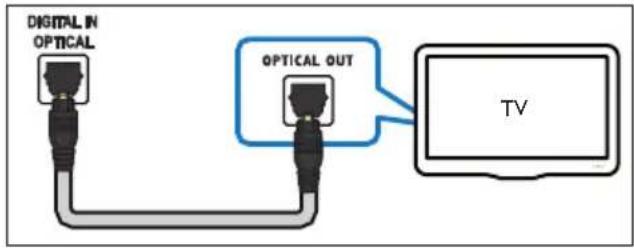

方案 1: 通过数字光纤线缆连接音频

最佳质量视频

1 使用光纤线缆，将本产品上的 OPTICAL 接口连接至电视或其他设备上的 OPTICAL OUT 接口。

- 数字光纤连接器可能标记为 SPDIF 或 SPDIF OUT。

方案 2: 通过数字同轴线缆连接音频

最佳质量音频

1 使用同轴线缆，将本产品上的 COAXIAL 接口连接至电视或其他设备上的 COAXIAL/DIGITAL OUT 接口。

- 数字同轴连接器可能标记为 DIGITAL AUDIO OUT。

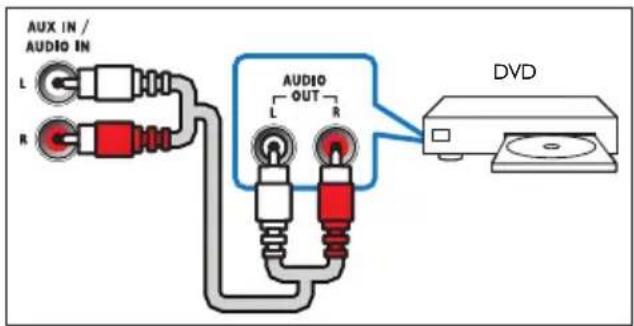

方案 3：通过模拟音频电缆连接音频

基本质量音频

1 使用模拟线缆，将本产品上的 AUX 接口连接至电视或其他设备上的 AUDIO OUT 接口。

4 使用您的产品

本节旨在帮助您使用本产品播放连接设备中的音频。

开始之前

• 根据《快速入门指南》中所述，建立必要连接或从 www.philips.com/support 下载用户手册。
• 将本产品切换至对应其它设备的正确来源。

调节音量

1 按 VOL +/- 可增大或减小音量。
- 要静音，请按 📄。
- 要恢复声音，请再次按 VOL + / - 。

选择声音

本节将帮助您选择适合于视频或音乐的声音。

环绕声模式

环绕声模式可为您带来醉人的音频体验。

1 按 SURR 可在虚拟环绕声和立体声之间切换。
→ 打开虚拟环绕声时 ON SURR 会在显示面板上滚动。
→ 打开立体声时 OFF SURR 会在显示面板上滚动。

注

- 虚拟环绕声功能适用于 MP3、PCM 和 MPEG 等音频编码的音乐（不适用于杜比数字音频编码的音乐）。

均衡器

更改本产品的高频（高音）和低频（低音）设置。

1 按 TREBLE +/- 或 BASS +/- 可更改高音或低音。

同步视频和音频

如果音频和视频不同步，请延迟音频以匹配视频。

1 按 AUDIO SYNC +/- 将音频与视频同步。

- AUDIO SYNC + 可增加声音延迟，AUDIO SYNC - 可减少声音延迟。

注

- 此功能仅适用于 COAXIAL (COAX) 和 OPTICAL (OPT) 来源。

夜间模式

在播放音频时，夜间模式可降低响亮声音的音量，以达到安静聆听的效果。夜间模式仅适用于杜比数字音轨。

1 按 NIGHT 开启或关闭夜间模式。

→ 打开夜间模式时 ON NIGHT 会在显示面板上滚动。

→ 关闭夜间模式时 OFF NIGHT 会在显示面板上滚动。

MP3 播放器

连接 MP3 播放器以播放您的音频文件或音乐。

所需组件

• 一个 MP3 播放器。
• 一根 3.5 毫米立体声音频线缆。

1 使用 3.5 毫米立体声音频线缆，将 MP3 播放器连接至本产品上的 AUDIO IN 接口。
2 按 AUDIO IN。
3 按 MP3 播放器上的按钮选择和播放音频文件或音乐。

- 在 MP3 播放器上，建议将音量设置在最大音量的 80% 范围内。

USB 存储设备

欣赏音乐 USB 存储设备中音乐，例如 MP3 播放器和 USB 闪存等等。

所需组件

• 格式为 FAT 或 NTFS 文件系统，并符合海量存储类的 USB 存储设备。
• USB存储设备中的MP3文件

1 将 USB 存储设备连接至本产品。
2 按遥控器上的 USB。
3 使用遥控器控制播放。

按钮 操作

▶II	开始或暂停或继续播放。
◀/▶I	跳至上一个或下一个曲目。
REPEAT	播放期间,点按以切换:重复播放所有曲目和重复播放关闭。打开夜间模式时,ALL RPT会在显示面板上滚动。关闭夜间模式时,OFF RPT会在显示面板上滚动。

三注

• 本产品可能不兼容某些类型的 USB 存储设备。
• 如果您使用 USB 延长线、USB 集线器或 USB 多功能阅读器，则可能无法识别 USB 存储设备。
• 不支持数码相机 PTP 和 MTP 协议。
• 不要在读取文件时移除 USB 存储设备。
• 不支持受 DRM 保护的音乐文件（MP3）。
• 支持 USB 端口：5 伏 ===，1 安。

自动待机

播放所连接设备中的媒体时，如果按钮处于不活动状态 15 分钟且未播放所连接设备中的音频，则本产品会自动切换至待机模式。

5 应用出厂设置

您可以将本产品重置为默认设置模式。

1 在静音模式下，快速按两下 AUX。

→ 出厂设置已恢复。

6 更新软件

为了获得最佳功能及支持，请使用最新软件更新您的产品。

检查软件版本

在静音模式下（按 📄），快速按 AUX 两次。

本产品的当前软件将显示秒钟，然后恢复出厂设置。

通过 USB 设备更新软件

1 在 www.philips.com/support 上检查最新的软件版本。

- 搜索您的型号，然后单击“软件和驱动程序”。

2 将软件下载到 USB 闪存盘中。

① 将下载的文件解压缩（如果已压缩），确保解压缩的文件名为 “HTL1182.BIN”。

② 将 “HTL1182.BIN” 文件放在 USB 闪存盘的根目录中。

3 将本产品切换至音频输入来源（按 AUDIO IN）。

4 将 USB 存储设备连接至本产品上的 (USB) 接口。

5 将本产品切换至 AUX 来源，然后将本产品切换至 USB 来源。

6 等待更新开始直至完成。

→ 更新开始时，显示面板上会显示 “UPG” （升级）。

→ 更新完成后，本产品将自动关闭并重新打开。

注意

- 在软件更新过程中，请勿关闭电源或移除 USB 存储设备，因为这样做可能会损坏本产品。

7 壁挂安装

注

• 若壁挂安装不当，则可能造成事故、人身伤害或损坏。如果您有任何疑问，请联系您所在国家/地区的客户服务。
• 壁装之前，请确保墙壁可支撑本产品重量。

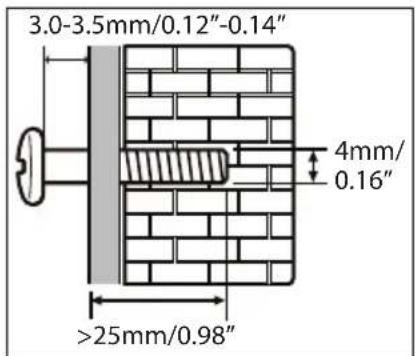

螺钉长度/直径

根据安装本产品的墙壁类型，请确保使用具有合适长度和直径的螺钉。

有关如何挂墙安装本产品的信息，请参阅快速入门指南中的图解。

1) 在墙上钻两个孔。
2) 将销子和螺钉固定在两个孔中。
3) 将本产品挂在紧固螺钉上。

8 产品规格

注

- 规格和设计如有更改，恕不另行通知。

功放器

• RMS 总输出功率:
  80 瓦 RMS (+/- 0.5 dB、10% THD)
• 频率响应: 40 赫兹-20 千赫 / +/-3 dB
• 信噪比: >65 dB (CCIR) / (A 加权)
• 总谐波失真: < 1%
• 输入灵敏度:
• AUX: 2Vrms +/- 100 毫瓦
• 音频输入: 1 V rms + / - 100 毫瓦

音频

• S/PDIF 数字音频输入:
• 同轴: IEC 60958-3
• 光纤: TOSLINK
• 采样频率：
• MP3: 8 千赫、11 千赫、12 千赫、16 千赫、22 千赫、24 千赫、32 千赫、44.1 千赫、48 千赫
• 固定比特率:
  • MP3: 8 kbps-320 kbps

USB

• 兼容性: 高速 USB (2.0)
• 类别支持: USB 海量存储类 (MSC)
• 文件系统: FAT16, FAT32, NTFS
• 支持 MP3 文件格式

主装置

• 电源：约 100-240 伏，50/60 赫兹
  · 功耗: 35 瓦
• 待机功耗: ≤ 0.5 瓦
• 尺寸（宽 × 高 × 厚）：
  865×67.8×85.5 毫米
• 重量: 1.8 千克

- 内置扬声器：4个全频(54.5毫米/2英寸、6欧姆)

低音扬声器

• 阻抗: 6 欧姆
• 扬声器驱动器：1 个 134 毫米 (5.25 英寸) 低音扬声器
• 尺寸（宽 × 高×厚）： 160×228×295 毫米
• 重量: 2.5 千克

遥控器电池

• 1 节 1.5 伏 AAA-R03

9 故障种类和处理方法

警告

- 存在触电危险。切勿拆下本产品的外壳。

为保证保修的有效性，切勿尝试自行维修本产品。

如果在使用本产品时遇到问题，请在申请服务之前检查以下事项。如果仍遇到问题，请在 www.philips.com/support 页面上获得支持。

主装置

本产品上的按钮不起作用。

- 将本产品的电源断开几分钟，然后重新连接。

声音

本产品的扬声器没有声音。

• 用音频线缆将本产品连接至电视或其他设备。
• 将本产品重置为出厂设置。
• 在遥控器上，选择正确的音频输入。
• 确保本产品未静音。

声音失真或有回声。

- 如果通过本产品播放电视的音频，确保将电视静音。

音频和视频不同步。

- 按 AUDIO SYNC +/- 将音频与视频同步。
