| 产品类型 | 前置过滤器 |
| 品牌 | 飞利浦 (Philips) |
| 型号 | AWP9812 / AWP9815 |
| 净水流量 | 2.6 m³/h |
| 额定总净水量 | 60 m³ |
| 工作压力 | 0.1 MPa ~ 1.0 MPa |
| 进出水口径 | DN25 × DN20 |
| 适用水质 | 市政自来水 |
| 适用水温 | 5°C ~ 38°C |
| 适用环境温度 | 4°C ~ 40°C |
| 手动冲洗周期 | 每月至少一次 |
| 手动清洗耗时 | 约30秒 |
| 单次冲洗排水量 | 约5升 (0.2 MPa下) |
| 出水水质 | 符合《生活饮用水水质处理器卫生安全与功能评价规范-一般水质处理器》(2001)要求 |
| 执行标准 | Q/SHD 025-2018 |
| 卫生许可批准文号 | 见产品合格证 |
| 保修期限 | 2年 |
| 包装清单 | 主机×1, 密封垫×2, DN20接头×2, 说明书×1, 保修卡×1, 合格证×1, 快速入门指南×1 |
| 安装要求 | 竖直安装，出水口下方留出至少15 cm空隙，排污软管留空气间隙约5 cm |
| 清洗方式 | 关闭进水阀，打开排污旋钮，拧下外壳取出滤芯，用清水清洗（可用软刷），检查密封圈，重新安装 |
| 注意事项 | 仅适用于市政自来水，须安装在有地漏环境，避免阳光直射和高温，不可处理热水，工作压力不超过1.0 MPa |
常见问题 - AquaShield AWP9812 PHILIPS
用户关于以下问题的提问 AquaShield AWP9812 PHILIPS
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 未分类 免费PDF格式！查找您的手册 AquaShield AWP9812 - PHILIPS 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 AquaShield AWP9812 品牌 PHILIPS.
用户手册 AquaShield AWP9812 PHILIPS
| 1 | 产品功能 | 1 |
| 2 | 适用水质范围 | 1 |
| 3 | 主要技术参数 | 1 |
| 4 | 水处理工艺 | 1 |
| 5 | 结构示意图 | 2 |
| 6 | 安装示意图 | 3 |
| 7 | 安装前准备事项 | 3 |
| 8 | 使用方法 | 4 |
| 9 | 注意事项 | 5 |
| 10 | 维护保养 | 6 |
| 11 | 故障诊断 | 7 |
| 12 | 产品保修服务指南 | 7 |
| 13 | 装箱清单 | 8 |
1 产品功能
以市政自来水为原水，经本公司生产的飞利浦牌AWP9812、AWP9815型前置过滤器处理后，制得符合（生活饮用水水质处理器卫生安全与功能评价规范-一般水质处理）（2001）要求的饮用水。
2 适用水质范围
市政自来水
3 主要技术参数
| 产品名称 | PHILIPS牌AWP9812型前置过滤器PHILIPS牌AWP9815型前置过滤器 |
| 净水流量 | 2.6m^3/h |
| 额定总净水量 | 60m^3 |
| 工作压力 | 0.1MPa~1.0MPa |
| 使用水质/水温 | 市政自来水/ 5^ ~ 38^ |
| 适用环境温度 | 4^ ~ 40^ |
| 出水水质 | 符合《生活饮用水水质处理器卫生安全与功能评价规范-一般水质处理器》(2001)要求 |
| 手动冲洗周期 | 每月至少一次 |
| 手动清洗耗时 | 约30秒 |
| 单次冲洗排水 | 约5升(在0.2MPa) |
| 进出水口径 | DN25*DN20 |
| 卫生许可批准文号 | |
| 执行标准 | Q/SHD 025-2018 |
| 注意事项 | 1.首次使用或长期停用后恢复使用时按说明书要求进行冲洗2.按说明书要求设置定期冲洗周期,视过滤效果更换滤芯 |
4 水处理工艺

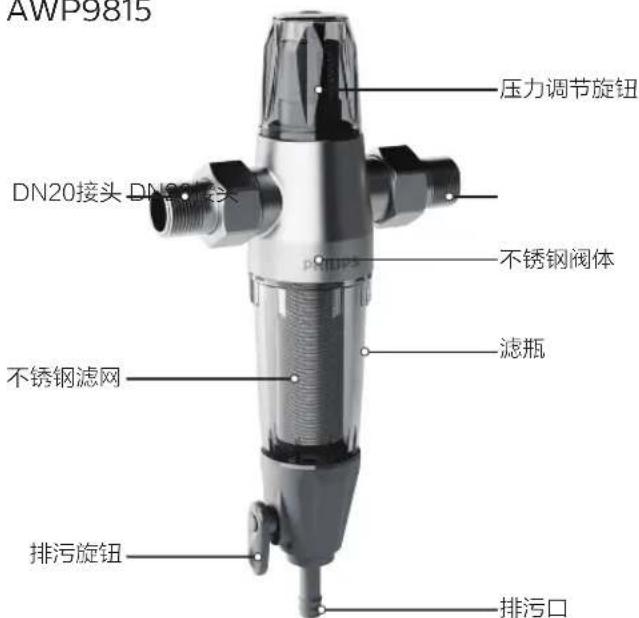

AWP9815
6 安装示意图
7 安装前准备事项
- 确定前置过滤器要放置的位置 须将本机安装在家庭或需要净化过滤地方的总进水端（水表之后）
- 确认安装所需要的工具管剪
- 请按说明书中的装箱清单核对安装配件是否齐全。
8 使用方法
首次使用
(1) 打开进水开关
(2) 打开排污旋钮，待水从本前置过滤器的排污口出水1分钟
(3) 关闭进水阀及排污旋钮，连接出水口水管，即可使用

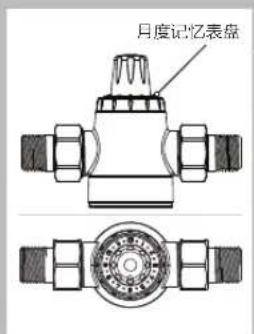

月度记忆使用
调节月度记忆盘，定义冲洗日期，辅助记忆冲洗日期
稳压调节使用
顺时针方向转动调节旋钮，降低出水口处压力，逆时针方向转动调节旋钮，增加出水口处压力
9 注意事项
- 请在安装使用本产品前仔细阅读本手册，并严格按照操作步骤与指示正确操作。
- 安装本产品须严格遵守国家及地方主管部门的有关规定，建议由具有合格资质的施工单位或人员来完成。
- 本产品仅适用于市政自来水，且必须安装在有地漏的环境下。
- 严禁安装在室外及阳光照射的环境下，塑料在阳光照射及高温下，会加速老化，产品安全将受到严重影响。
- 严禁将本产品安装在温度过高和过低的地方，产品使用水流温度为 5^ C 38^ C ，环境温度为 4^ C 38^ C 。本产品不适合于处理热水，故请勿将本品与热水管直接连接。
- 建议工作水压最高不超过1MPa，如果高于这个水压请安装减压阀。请勿让滤芯外壳接触化学溶剂或其他可能对其表面造成损伤的物品。
- 前置过滤器切勿反向安装。
- 请注意轻拿轻放，以免产品坠落造成砸伤。
(1) 须将前置过滤器安装在家庭或需要净化过滤地方的总进水端（水表之后）

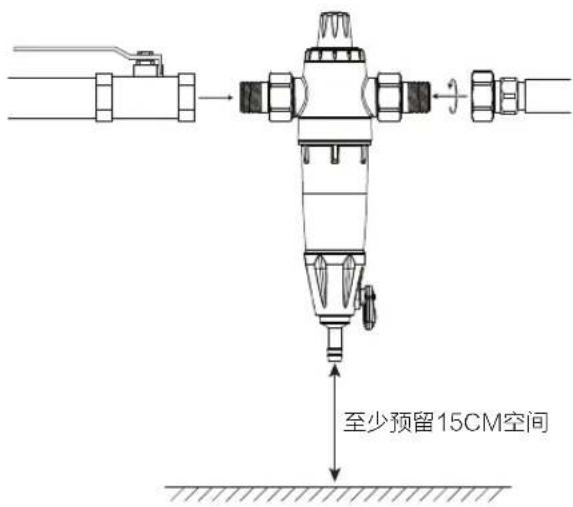

(2) 须保证前置过滤器竖直安装，且保证出水口下至少留出 15 ~cm
(3) 在安装排污软管时, 切勿将排污软管直接伸进地漏或其他出水处,须预留空气间隙约5cm
10 维护保养
清洗滤芯
(1) 关闭进水阀门；
(2) 打开排污旋钮；

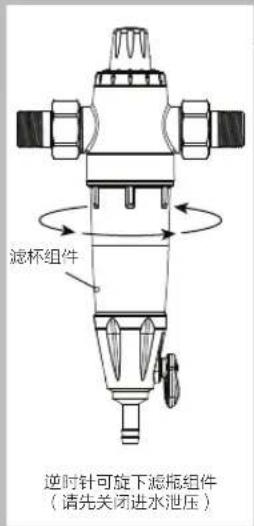

(3) 逆时针方向从机身上拧下滤芯外壳；
(4) 取出滤芯：
(5) 用事先准备好的洁净的水清洗滤芯（必要时可用牙刷类软刷轻刷滤网）；
(6) 清洗完成后，检查各部件是否正常（密封圈未丢失、无翻折、滤芯未损坏等）；
(7) 将各部件正确安装；
(8) 必要时需要更换滤芯保证出水水质；
11 故障诊断
| 故障现象 | 故障可能的原因 故障解决方法 | |
| 前置过滤器出水流量明显变小 | 供水阀未完全打开 | 将阀门完全打开 |
| 滤网堵塞 清洗/更换 | 滤网 | |
| 水压过低 | 采取增压措施 | |
| 出水水质差 | 滤网损坏 | 更换滤网 |
| 长期停用 | 冲洗5~10分钟 | |
| 自来水水质差 | 确认自来水符合市政自来水的要求 | |
| 漏水 | 管路或滤芯安装未到位 | 按正确的安装方法重新安装 |
| 零部件有损坏 | 请与售后服务人员联系 | |
12 产品保修服务指南
飞利浦优质生活部门为其产品提供自购买之日起两年保修。有关详细的保修条件，请参阅包装盒内的单独保修卡。如果您对产品有任何疑问，您可以在www.philips.com/welcome上咨询我们的在线支持或与您所在国家/地区的飞利浦客户服务中心联系（中国地区热线电话：4008 800 008）。我们已尽最大努力设计、开发和测试本款优质产品。但是，如果您的产品需要维修，请致电飞利浦客户服务热线预约上门维修服务。我们的维修技术员将确保在维修期间保持卫生，维修后，飞利浦净水器将为您提供值得信任的安全饮用水。
13 装箱清单
| 名称 | 数量 |
| 主机 | 1X |
| 密封垫 | 2X |
| DN20接头 | 2X |
| 说明书 | 1X |
| 保修卡 | 1X |
| 合格证 | 1X |
| 快速入门指南 | 1X |
环保
弃置产品时，请不要将其与一般生活垃圾堆放在一起；应将其交给官方指定的回收点。这样做有利于环保。
产品名称：PHILIPS集AWP9812型前置过滤器
净水流量：2.6m³/h
额定总净水量：60m³
工作压力：0.1-1MPa
生产日期：请见产品合格证
原水水质：市政自来水
符合《生活饮用水水质处理型卫生安全与功能评
价规范——一般水质处理器》（2001）的
要求
执行标准：Q/SHD 025-2018
卫生许可批准文号：
注意事项：根据产品《说明书》定期更换滤芯
生产企业：上海水护盾健康科技有限公司
生产企业地址：上海市松江区沪松路999号1幢2层204室
生产企业电话：021-3700 0000
生产企业邮编：201613
实际生产企业：台州柯诗达净水设备股份有限公司
实际生产企业地址：浙江省台州市路桥区路北街道珠光
路506号
实际生产企业电话：0576-88226803
实际生产企业邮编：318050
全国顾客服务热线：4008 800 008
产品名称：PHILIPSHAWP0815型前占过滤器
净水流量：2.6m³/h
额定总净水量：60m³
工作压力：0.1-1MPa
生产日期：请见产品合格证
原水水质：市政自来水
出水水质：符合《生活饮用水水质处理器卫生安全与功能评
价规范----一般水质处理器（2001）的
要求
执行标准：O/SHD 025-2018
卫生许可批准文号：
注意事项：根据产品《说明书》定期更换滤芯
生产企业：上海水护盾健康科技有限公司
生产企业地址：上海市松江区沪松路999号1幢2层204室
生产企业电话：021-3700 0000
生产企业邮编：201613
实际生产企业：台州柯诗达净水设备股份有限公司
实际生产企业地址：浙江省台州市路桥区路北街道珠光
路506号
实际生产企业电话：0576-88226803
实际生产企业邮编：318050
全国顾客服务热线：4008 800 008
