LVC-C553 - 媒体播放器 LG - 免费用户手册

品牌	LG
型号	LVC-C553
类型	彩色监控摄像机
成像器件	1/4英寸 Exview HAD CCD
水平分辨率	约460线(NTSC)/470线(PAL)
光学变焦	27倍
数码变焦	最大54倍
镜头焦距	3.25mm ~ 88.0mm
最低照度	普通模式1Lux，电子慢快门模式0.01Lux，白天模式0Lux
信噪比	大于46dB
电源	DC 12V
功耗	5.4W
工作温度	0°C ~ 45°C
工作湿度	0% ~ 60% RH
储存温度	-20°C ~ 60°C
尺寸	57mm x 62.4mm x 98.5mm
重量	500g
视频输出	复合视频(BNC)和S-Video
控制接口	RS-485(RJ-45)，外部键输入
特殊功能	自动对焦、自动白平衡、宽动态范围、背光补偿、运动检测、隐私遮蔽、OSD菜单

常见问题 - LVC-C553 LG

如何设置摄像机ID？

通过菜单进入摄像机ID设置，使用Tele/Wide键选择ID编号（0-255），然后ID会连续显示。只能使用推荐的ID来设置此功能。详细步骤请参考说明书第15页。

如何调整白平衡？

进入AWB SET菜单，选择WB MODE，有自动、强制自动、手动、室外、室内等模式。手动模式下可使用RED ADJUST和BLUE ADJUST调节红蓝值（0-255）。详细步骤请参考说明书第20-21页。

如何启用宽动态范围（WDR）？

在AE SET菜单中，选择BACKLIGHT模式，然后设置为WDR。注意WDR选项不适用于LVC-C500、LVC-C510和LVC-C530型号。详细参考说明书第24页。

如何进行背光补偿？

在AE SET菜单中，选择BACKLIGHT并设置为ON或AUTO。也可通过AE LEVEL子菜单调整BLC LEVEL（0-255）。详细参考说明书第25页。

如何设置运动检测？

进入MOTION菜单，将DETECTION设为ON，然后可调整LEVEL SET（0-21）的灵敏度。还可以设置DAY/NIGHT模式。详细参考说明书第28页。

如何配置隐私遮蔽？

进入P MASKING菜单，选择AREA SEL（区域1-8），然后将MASKING设为ON。可以使用P MODE SET移动点调整遮蔽区域的位置和大小。详细参考说明书第30-32页。

如何恢复出厂设置？

在各个子菜单（如FOCUS SET、AWB SET等）中都有INITIAL SET选项，将其设为ON即可恢复该菜单的出厂设置。详细参考说明书相应部分。

如何连接监视器？

使用BNC线连接摄像机的VIDEO OUT到监视器的视频输入，或者使用S-Video线连接S-Video输出。对于控制，可以使用RJ-45线连接RS-485接口。详细参考说明书第16-17页。

电源要求是什么？

摄像机需要DC 12V电源，功耗为5.4W。请使用UL Listed、Class 2电源。连接时注意线序。详细参考说明书第16页。

工作温度范围是多少？

工作温度为0°C至45°C，工作湿度为0%至60%RH。储存温度为-20°C至60°C，湿度0%至65%RH。详细参考说明书第36页规格表。

用户手册 LVC-C553 LG

在您使用此摄像机之前，请完整阅读此操作指南以供参考。

LG

小心：为了减少电击的危险，请勿拆下前盖（或后盖）内部没有任何用户可以维修的零部件。

此符号用于警示用户，产品外壳存在未绝缘的危险电压，会产生对人身造成电击的危险。

此符号用于提醒用户，随设备一起提供的印刷品中包含重要的操作和维护（维修）指南。

警告

为了防止电击事故，请不要将该产品悬留在当中或潮湿的环境中。为了避免电击的危险，请不要打开机壳，如需维修，请联系专业维修人员。 接线方法应该符合美国国家电气规程 ANSI/NFPA 70 之规定。

规定声明 (U.S.A)

本产品经测试符合FCC第15部分有关A类数字设备的限制条件。这些限制条件是为提供合理的保护措施，防止在商业环境中安装设备时产生有害干扰而制定的。本产品会产生、使用和辐射无线电频率能量，如未正确安装和使用，可能对无线电通讯造成有害干扰。在住宅环境中使用此产品会产生有害干扰。在此情况下用户需要自行采取措施消除此干扰。

· 终端用户使用的此产品的电线入口中提供了合适的导管引入装置，删除装置或密封套
· 小心 如果电池更换不当，则会有爆炸的危险。请使用同一型号或制造商建议的电池型号，请按预制制造商的说明处置废旧电池。
- 绝迹线穿过的金属孔应当具有光滑、图形的表面，或者应当是斑光的。

警告

本产品为 A 类产品。在住宅环境下使用本产品时，它可能会产生电磁干扰，在此情况下用户需要采取相应的措施。

内容和特点

目录

内容和特点 3

安全操作注意事项

操作控制及其功能 5

电源输入 / 控制 / 外部键 (A/D IN) 5-14 简式说明

某车说明……18 碰撞机 ID 18

对伤患术设置 17.10

AWB设置 20-21

AE 语言 22.24

AE级别 25

特殊设置 28-27

运动检测 28

F OSD 显示 ..... 29

P MASKING (保密批盖) 30-32

屏幕菜单显示(OSD) 33-34

规格 35-36

特点

此电动变焦彩色摄像机是为监视系统专门设计的

- 高分辨率、高灵敏度的 1/4 英寸 Exview/HAD/CCD

(电荷耦合装置

- 高倍数变焦镜头，光学变焦×27

数码变焦 X 54 (LVC-C503/C513/C533/C553),

数码变焦 X 324 (LVC-C500/C510/C530)

- 自动对焦/自动白平衡

- DC 光圈控制自动曝光

- 白天 & 恐夜功能

- DSS (数字慢速快门): 可选

·WDR（动态态范围）：可选

- 保密区域：可选

安全操作注意事项

电源

此摄像机必须始终使用 12V DC 电源

搬运摄像机

请注意不要将水或其它液体溅到摄像机内部，也不要让可燃性物品或金属物品掉入摄像机内，如果摄像机内部有杂质，则可能会导致摄像机故障或引发火灾或电击。

使用和存放地点

不要长时间观看过于明亮的物体（如灯具），避免在以下环境中使用或存放此设备。

• 过热或过冷的地方（工作温度 0^ C - 45^ C ）
• 潮湿或有灰尘的地方
• 有雨的地方
  · 有强烈振动的地方
• 靠近有强电磁辐射的地方，如收音机或电视发射机附近。

摄像机保养

• 使用吹风机将表面的灰尘或脏物吹掉
• 请使用软布清洁机身，如果太脏，请使用带有少量中性清洁剂的软布清洁，然后擦干。
• 请不要使用挥发性溶剂，如稀释剂、酒精、苯和杀虫剂，们会损坏表面或机身。

操作控制及其功能

型号：LVC-C500, LVC-C503, LVC-C510, LVC-C513

1. 三脚架转接器

此转接器还可以安装到摄像机的底部。

1. 镜头安装盖

2. TELE 键

当按 TELE KEY 时，图像为远距拍摄

1. WIDE 键

当按 WIDE KEY 时，图像为广角拍摄

1. 拉近焦距键

在手动操作时，将焦距拉近。

1. 拉远焦距

在手动操作时，将焦距拉远。

1. 菜单键

如果您要设置不同的功能，可按此键。

1. 视频输出 (S-Video 型)

连接到监视器的 S-Video 输入接口

1. 摄像机控制 JACK 接口 (6 针 DIN JACK 型)

- 您可以通过此接口为摄像机供电、(DC12V)

1. 视频输出 (BNC型)

连接到监视器的视频输入接口。

电源输入/控制

型号：LVC-C500，LVC-C503，LVC-C510，LVC-C513

您可以通过摄像机背面的针形端子调节焦距和变焦。

JK301
1	变焦
2	对焦
3	AD1
4	公用
5	接地
6	12V

*白色
1	绿色
2	白色
3	褐色(蓝色)
4	黄色
5	黑色
6	红色

- 为电缆颜色。(如果提供)

调节管脚1和管脚2的电压

管脚号	1	2
RATE	±6V	±6V
LIMIT	+	3V~13V
	-	-3V~-13V

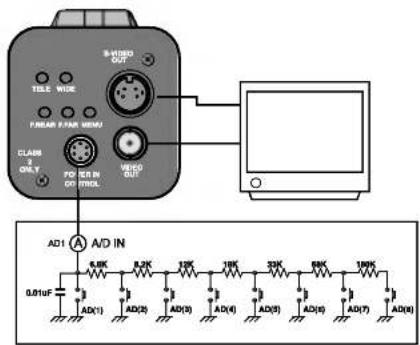

外部键 (A/D IN)

线控示意图

编号	功能
AD1(1)	白天&黑夜开关
AD1(2)	菜单开关
AD1(3)	运算或菜单上移
AD1(4)	广角或菜单下移
AD1(5)	负/正
AD1(6)	拉近靠即或改变菜单
AD1(7)	拉远指距或改变菜单
AD1(8)	强制自动模式:自动非强制自动模式:在自动和平动之间滚动

型号：LVC-C530，LVC-C533

8

1. 三脚架转接器

此转接器还可以安装到摄像机的底部。

1. 镜头安装盖

2. TELE键

当按 TELE KEY 时，图像为远距拍摄

1. WIDE键

当按 WIDE KEY 时，图像为广角拍摄

1. 拉近焦距键

在手动操作时，将焦距拉近。

1. 拉远焦距

在手动操作时，将焦距拉远。

1. 菜单键

如果您要设置不同的功能，可按此键。

1. 视频输出 (S-Video 型)

连接到监视器的 S-Video 输入接口

1. 摄像机控制 JACK 接口 (12 针 DIN JACK 型)

·连接到外部电压控制器

- 您可以通过此接口为摄像机供电、(DC12V)

1. 视频输出 (BNC 型)

连接到监视器的视频输入接口。

电源输入/控制

型号：LVC-C530，LVC-C533

您可以通过摄像机背面的针形端子调节焦距和变焦。

JK301
1	TD	用于RS-232C发送端口
2	RD	用于RS-232C接收端口
3	公用	变焦&集距DC控制
4	对焦
5	变焦
6	接地	逐用地
7	RMC	连控输入
8	报警输出	用于运动检测脉冲输出
9	12V	电源输入12V
10	AD1	A/D KEY 1 输入
11	AD2	A/D KEY 2 输入
12	AD3	A/D KEY 3 输入

*白色
1	黄色
2	橙色
3	褐色
4	黑色
5	灰色
6	蓝色
7	绿色
8	白色
9	红色
10	浅褐色
11	紫色
12	粉红色

·为电缆颜色。（如果提供）

电源输入/控制

型号：LVC-C530，LVC-C533

- RS232S 连接

·变焦&焦距DC控制连接

·报警输出（运动检测输出）脉冲条件

外部键 (A/D IN)

线控示意图

编号	功能
A21(1)	应急报警系统
A21(2)	警报
A21(3)	报警
A21(4)	广告
A21(5)	保工仪
A21(6)	传感器
A21(7)	传感器
A21(8)	数据传输总台和 通信传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台和 通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台及通讯传输总台
编号	功能
A20(1)	语音
A20(2)	听话器
A20(3)	接口连接
A20(4)	数据传输口控
A20(5)	激光导航
A20(6)	液晶面板显示
A20(7)	C5550 音频计
	C5550 音频计
A20(8)	Key port
编号	功能
A20(1)	Key port
A20(2)	智能显示
A20(3)	信号
A20(4)	接收站
A20(5)	NC
A20(6)	NC
A20(7)	NC
A20(8)	NC

型号：LVC-C530，LVC-C533

当按 TELE KEY 时，图像为远距拍摄

1. WIDE键

当按 WIDE KEY 时，图像为广角拍摄

1. 菜单键

如果您要设置不同的功能，可按此键。

1. 控制插孔 (RJ45)

连接 RS-422 接口

1. 拉远焦距

在手动操作时，将焦距拉远。

1. 拉近焦距键

在手动操作时，将焦距拉近。

1. DC 12V 螺丝端子

连接到 DC 12V 外部电源

10.热键

使用此键切换白天&黑夜模式

1. 视频输出 (BNC 型)

连接到监视器的视频输入接口。

连接

型号：LVC-C553

电源连接

1. 如图所示去掉电源线外面的绝缘层。
2. 装上端子头，
3. 连接 12V DC UL Listed、Class 2 电源到摄像机。

连接监视器

1. 到 VIDEO OUT
2. 到监视器上的视频输入

控制

型号：LVC-C553

遥控线连接到下面的 RJ-45 插孔。

PIN 8 PIN 1

对于 RS-485 接口（基本）

控制输出
控制带

对于变焦/对焦 DC 控制接口（可选）

- TELE（远摄）和 WIDE（广角）用于 UP（拉近）和 DOWN（拉远）。

- FOCUS+（拉长焦距）和FOCUS-（拉近减少）用于INCREASE（增加）和DECREASE（减少）数据，

15

摄像机 ID

1. 摄像机 ID

当连接多台摄像机时，可以为每台摄像机指定一个识别码，这样就可以更容易的对每台摄像机进行控制。 (OFF, 0 - 255: ID 总数为 256)

- 只能使用推荐的 ID 来设置此功能。 要发送摄像机的 ID 代码，使用 PC 控制的第一个字节。 设置摄像机的 ID 编号，然后 ID 编号将连续显示。

对焦模式设置

2. 对焦设置：

2-1. 对焦模式设置

此功能用于设置对焦模式

A) 使用 Tele/Wide 键在主菜单中设置 "FOCUS SET"

使用 Tele/Wide 键选择子菜单中的 "FOCUS MODE"，然后

使用对焦键设置模式 (Auto(自动)、Push auto(强制自动)、

Manual (手动))

2-2. 对焦距离设置

此功能用于选择最小拍摄距离

A) 使用 Tele/Wide 键选择了菜单中的 “FOCUS DIST”

B) 使用对焦键在 1cm 到 5M 之间设置对焦距离模式 (1cm,

10cm, 50cm, 1M, 3M, 5M).

2-3. 变焦开始设置

此功能用于选择变焦开始位置

A) 使用 Tele/Wide 键选择子菜单中的 "ZOOM START"

B) 使用对焦键在 x1 到 x26 之间设置变焦开始模式。

对焦模式设置

2-4. 变焦结束设置

此功能用于选择变焦结束位置

A) 使用 Tele/Wide 键选择子菜单中的 “ZOOM END”。

B) 使用对焦键设置变焦结束模式

LVC-C503/C513/C533/C553:从（变焦开始+1）到X54

LVC-C500/C510:从（变焦开始+1）到X324

2-5. 变焦速度设置

此功能用于选择变焦速度。

A) 使用 Tele/Wide 键选择子菜单中的 “ZOOM SPEED”

B) 使用对焦键设置变焦速度，Slow（低）、Middle（中）、Quick（快）

2-6. 变焦跟踪模式设置

此功能用于选择变焦跟踪模式

A) 使用 Tele/Wide 命令选择子菜单中的 “ZTRK”

B) 将变焦跟踪模式设置为 Auto (自动) 或 Manual (手动).

变焦跟踪指聚焦变焦状态

对焦模式设置

2-7. 初始设置

如果初始模式设为 ON（开），所有 FOCUS SET（对焦设置）功能将被改变到出厂设置。

A) 使用 Tele/Wide 键选择子菜单中的 “ININTIAL SET”

B) 使用对焦键将初始模式设为 ON 或 OFF.

2-8. 返回主菜单

此功能用于退出主菜单

A) 使用 Tele/Wide 键选择子菜单中的 “RETURN”

B) 使用对焦键设置返回模式。

AWB 设置（自动白平衡）

3. 自动白平衡设置

3-1. 白平衡模式设置

此功能用于修改白平衡模式

A) 使用 Tele/Wide 键在主菜单中设置 “AWB SET”

B) 使用 Tele/Wide 键选择子菜单中的 “WB MODE”

C) 使用对焦键设置模式 Auto(自动)、Push auto(强制自动)、

Manual(手动)、Outdoor(室外)、Indoor(室内)。

*WBC MODE: 用于修改白平衡模式

1) AUTO: 白平衡范围 2500 °K \~ 9500 °K

2) PUSH AUTO: 将 AWB 模式设为 Push Auto (强制自动), 则白

平衡模式会自动调整

3-2. 红色调整设置

此功能用于 Manual WB（手动白平衡）模式。

此模式是对特殊颜色用户选项的调整

A) 使用 Tele/Wide 键选择子菜单中的 “RED ADJUST”.

B) 使用对焦键调节值大小 (0-255 MANUAL).

AWB 设置（自动白平衡）

3-3. 蓝色调整设置

此功能用于 Manual WB（手动白平衡）模式。

此模式是对特殊颜色用户选项的调整

A) 使用 Tele/Wide 键选择子菜单中的 “BLUE ADJUST”。

B) 使用对焦键调节值大小 (0-255 MANUAL).

3-4. PUSH AUTO (强制自动)

在 PUSH AUTO WB 模式下

将强制自动模式设为 ON，WB 会自动执行。

3-5. 初始设置

如果初始模式设为 ON（开），所有 AWB（自动白平衡）

功能将被改变到出厂设置

A) 使用 Tele/Wide 键选择子菜单中的 “ININTIAL SET”.

B) 使用对焦键将初始模式设为 ON 或 OFF.

3-6. 返回主菜单

此功能用于退出主菜单

A) 使用 Tele/Wide 键选择子菜单中的 “RETURN”

B) 使用对焦键设置返回模式。

AE 设置（自动曝光）

4. 自动均衡设置

4-1. 自动均衡模式设置

此功能用于修改自动均衡模式。

A) 使用 Tele/Wide 键在主菜单中设置 “AE SET”.

B) 使用 Tele/Wide 键选择子菜单中的 “AE MODE”

C) 使用对焦键设置模式为 IRIS MAN、SLOW MAN、SHUTTER MAN。

注意：SLOW MAN 选项不适用于 LVC-C500、LVC-C510 和

LVC-C530

4-2. 光圈调整设置

此功能用于 IRIS MAN 模式

A) 使用 Tele/Wide 键选择子菜单中的 “IRIS ADJUST”

B) 使用对焦键在 0 到 255 中调整设置。

4-3. 自动增益控制调整设置

此功能用于 SLOW MAN/SHUTTER MAN 模式

A) 使用 Tele/Wide 键选择子菜单中的 “IRIS ADJUST”

B) 使用对焦键在 0 到 7 中调整设置

AE 设置（自动曝光）

注意：WDR 选项不适用于 LVC-C500、LVC-C510 和 LVC-C530

A) 使用 Tele/Wide 键选择了菜单中的 “BRIGHTNESS”

B) 使用对焦键在 0 到 255 中调整设置.

4-5. 背光设置

A) 使用 Tele/Wide 键选择子菜单中的 “BACKLIGHT”。

B) 使用对焦键设置模式为 OFF、ON 或 ATUO、WDR

* WDR（宽动态范围）：用来捕提高亮度或低亮度物体。

* 自动 BLC（自动背光补偿）

W当区域1、区域2、区域3或区域4中的背光满足条件时，

可使用背光补偿，当此区域中的背光条件消失时，BLC自动

停用。如果不需要此模式，将其设为OFF。

4-6. 无闪烁设置

此功能用于 SLOW 模式 / AUTO 模式

A) 使用 Tele/Wide 键选择子菜单中的 “E SENSITIVE”

B) · 使用对焦键在 X1 FIX 到 X20 FIX 之间设置。(SLOW 模式)

- 使用对焦键在 X1 AUTO 到 X20 AUTO 之间设置。（AUTO 模式）

AE 设置（自动曝光）

4-7. 无闪烁设置

此功能用于 AUTO (自动) 模式

A) 使用 Tele/Wide 键选择了菜单中的 “FLICKERLESS”。

B) 使用对焦键设置模式为 OFF、ON

* FLICKERLESS (无闪烁): 用于消除图像闪烁

ON (开): 去除闪烁

(对于 PAL 制式：快门速度 1/120 秒)

4-8. 快门速度设置

此功能用于 AUTO 模式 / SHUTTER 模式

A) 使用 Tele/Wide 键选择了菜单中的 “SHUTTER”

B) 使用对焦键设置模式为 NORMAL, 1/120 - 1/50000 (NTSC)

- 使用对焦键设置模式为 NORMAL, 1/125 - 1/50000 (PAL)

4-9. 初始设置

A) 使用 Tele/Wide 键选择了菜单中的 “ININTIAL SET”

B) 使用对焦键将初始模式设为 ON 或 OFF.

4-10. 返回主菜单

此功能用于退出主菜单

A) 使用 Tele/Wide 键选择子菜单中的 “RETURN”

B) 使用对焦键设置返回模式。

AE 级别（自动曝光）

5-1. 背光补偿级别设置

此功能用于修改 BLC LEVEL

A) 使用 Tele/Wide 键选择子菜单中的 "BLC LEVEL"。

B) 使用对焦键在 0 到 255 之间设置。

5-2. 宽动态范围级别设置

此功能用于修改 WDR LEVEL

A) 使用 Tele/Wide 键选择子菜单中的 “WDR LEVEL”

B) 使用对焦键在 0 到 15 之间设置。

5-3. 初始设置

A) 使用 Tele/Wide 键选择子菜单中的 “INITIAL SET”。

B) 使用对焦键将初始模式设为 ON 或 OFF

5-4. 返回主菜单

此功能用于退出主菜单

A) 使用 Tele/Wide 键选择子菜单中的 “RETURN”。

B) 使用对焦键设置返回模式。

特殊设置

6. 特殊设置

6-1. 用户标题设置

此功能用于在屏幕中显示自定义标题

A) 使用 Tele/Wide 键在主菜单中设置 "SPECIAL SET".
B) 使用 Tele/Wide 键选择子菜单中的 “USER TITLE”
C) 使用 Tele / Wide 和对焦键设置标题位置和数据

6-2. 清晰度调整设置

A) 使用 Tele/Wide 键选择子菜单中的 “SHARPNESS”。
B) 使用对焦键在 0 到 225 之间设置。

6-3. 颜色设置

此模式用于黑白模式

A) 使用 Tele/Wide 键选择子菜单中的 “COLOR”
B) 使用对焦键设置模式为 ON、OFF。

6-4. 负值设置

此模式用于将颜色和亮度改变到负值

A) 使用 Tele/Wide 键选择子菜单中的 “NEGATIVE”。
B) 使用对焦键设置模式为 ON、OFF。

特殊设置

6-5. D 效果设置

通过此功能滚动以显示相关功能

A) 使用 Tele/Wide 键选择子菜单中的 "D EFFECT"

B) 使用对焦键设置 mode, none, mirror, v-flip, rotation,

6-6. 初始设置

如果初始模式设为 ON（开），所有 SPECIAL（特殊）

功能将被改变到出厂设置

A) 使用 Tele/Wide 键选择子菜单中的 "ININTIAL SET".

B) 使用对焦键将初始模式设为 ON 或 OFF

6-7. 返回主菜单

此功能用于退出主菜单

A) 使用 Tele/Wide 键选择了菜单中的 "RETURN".

B) 使用对焦键设置返回模式。

运动检测

7. 运动检测设置

7-1. 检测模式设置

A) 使用 Tele/Wide 键在主菜单中设置 "MOTION"

B) 使用 Tele/Wide 键选择子菜单中的 “DETECTION”

C) 使用对焦键设置模式为 ON、OFF

7-2. 级别调整设置

此功能用于 DETECTION ON 模式

A) 使用 Tele/Wide 键选择子菜单中的 “LEVEL SET”

B) 使用对焦键在 0 到 21 之间设置。

7-3.白天/夜晚设置

此功能用于 DETECTION 模式

A) 使用 Tele/Wide 键选择了菜单中的 "DAY/NIGHT"

B) 使用对焦键选择一种模式 (AUTO, DAY, NIGHT).

注意：在 LVC-C500/C503 型号中，此功能固定为 “DAY”。

7-4. 初始设置

如果初始模式设为 ON（开），所有 MOTION（运动）功能将

被改变到出厂设置

A) 使用 Tele/Wide 键选择子菜单中的 “ININTIAL SET”

B) 使用对焦键将初始模式设为 ON 或 OFF.

7-5. 返回主菜单

此功能用于退出主菜单。

A) 使用 Tele/Wide 键选择子菜单中的 “RETURN”

B) 使用对焦键设置返回模式

F OSD 显示（屏幕显示功能）

8. F OSD 显示

8-1. 功能设置

A) 使用 Tele/Wide 键在主菜单中设置 "F OSD"
B) 使用 Tele/Wide 键在子菜单中选择您所需的模式。
C) 使用 Tele / Wide 键和 FOCUS 键设置 OSD ON、OFF 的显示

模式

*INITIAL SET 和 RETURN 的步骤与前面的步骤相同。

P MASKING（保密掩盖）

A) 使用 Tele/Wide 键在主菜单中设置 "P MASKING"

B) 使用 Tele/Wide 键选择子菜单中的 "AREA SEL"

C) 使用对焦键在区域 1 到区域 8 中选择区域。

9-2. 掩盖

此功能用于 MASKING 模式

A) 使用 Tele/Wide 键选择了菜单中的 “MASKING”。

B) 使用对焦键设置模式为 ON、OFF

9-3. 保密模式设置

此功能可转到 PRIVACY MASKING SETTING（保密掩

盖设置）模式

A) 使用 Tele/Wide 键选择子菜单中的 “P MODE SET”

B) 如果 PM SET END 模式转为 ON，此菜单自动转为 OFF.

9-4. 移动点设置

选择要移动的点

A) 使用 Tele/Wide 键选择子菜单中的 "P MODE SET".

B) 使用对焦键选择 ALL X、ALL Y、LEFT X、LEFT Y、

RIGHT X, RIGHT Y.

P MASKING（保密掩盖）

此功能可移动 MOVE PT SEL 中的选定点。

A) 当 MOVE PT SEL 选择为 ALL* 时：可移动区域

B) 当 MOVE PT SEL 选择为 LEFT* 或 RIGHT* 时：改变区域

大小

9-6. 保密掩盖设置结束

保密掩盖设置功能可设为 OFF

A) 使用 Tele/Wide 键选择子菜单中的 "PM SET END".

B) 如果 PM SET END 模式转为 ON，则 P MODE SET 自动

转为OFF

9-7. 初始颜色

此功能用于选择初始掩盖的颜色

A) 使用 Tele/Wide 键选择子菜单中的 "INI COLOR"

B) 使用对焦键从颜色 1 到颜色 8 中选择模式。

9-8. 颜色

设置完成后，选择掩盖颜色

A) 使用 Tele/Wide 键选择子菜单中的 “COLOR”.

B) 使用对焦键从颜色 1 到颜色 8 中选择模式。

P MASKING（保密掩盖）

A) 使用 Tele/Wide 键选择子菜单中的 “INITIAL SET”

B) 使用对焦键将初始模式设为 ON 或 OFF

9-10. 返回主菜单

此功能用于退出主菜单

A) 使用 Tele/Wide 键选择子菜单中的 “RETURN”。

B) 使用对焦键设置返回模式。

* 在数码变焦位置您不能设置 "P MASKING" 模式。

屏幕菜单显示(OSD)

以下某些功能在操作摄像机时会在屏幕上显示，5秒钟后消失。

功能	OSD 格式	说明
1. 对焦模式	无显示	自动模式
	IP	手动/强制自动模式
2. 背光	无显示	背光关闭
	"BL"显示	背光补偿开/自动背光补偿模式
3. 快门速度	无显示	普通快门(PAL:1/50)
	"FP"显示	无闪烁模式
	1/120*1/50,000	10步
4. 待机	在电源打开过程中摄像机处于待机状态
5. 摄像机 ID	对每台摄像机设定识别码,可进行多点控制(PC 控制 000~255)。

* 快门速度 1/120 - 1/50000 : NTSC

* 快门速度 1/125 - 1/50000 : PAL

屏幕菜单显示(OSD)

功能	OSD 格式	说明
6.白平衡控制模式		自动白平衡
	米	室内白平衡预设(3200°K)
	米	室外白平衡预设(5100°K)
	Mw	手动白平衡调整,在手动模式下可使用HUE控制(0~255)。
	Pw	强制自动白平衡,此模式打开时,白平衡自动调整,此模式关闭时,保留最后自动追踪的白平衡(手动)。
7.变焦显示	DX 54	数码变焦模式(LVC-C503/C513/C533/553)
	DX 324	数码变焦模式(LVC-C500/C510/C530)
	X 27	光学变焦模式

规格

成像设备	14" EXVIEW HAD CCD
	NTSC,高分辨率:811(H) X 508(V) 410K
	PAL,高分辨率:795(H) X 595(V) 470K
水平分辨率	大约 460 线 (NTSC,高分辨率)470 线 (PAL,高分辨率)(原率中央)
镜头	X 27 套宽(F 1.5(W),F 3.8(T)=3.25~88.0mm),Video AF
数码变焦	X 2. 基本(WDR模式下OFF)X 12 基本(LVC-C500,LVC-C510,LVC-C530)
最小照明(1/9 输出)	普通模式:1 Lux(F 1.5,普通阀门)电子校门温度模式:0.01 Lux(X20级积数)白天模式:0 Lux(红外开)
信噪比	大于 46dB
扫描系统	2:1 隔行
扫描频率(H)	15 734 kHz (NTSC),15 625 kHz (PAL)
扫描频率(V)	60-z (NTSC),50Hz (PAL)
保密区域	8 个区域清洁可编程区域

规格若有更改恕不另行通知

规格

焦距	3.24mm (厂家), 86mm (远景)
屏幕菜单显示(OSD)	英带
电源要求	DC:12V
视频输出	复合输出750Ω电阻/YC独立
功耗	5.4W: LVC-C503, LVC-C513, LVC-C533, LVC-C5535.1W: LVC-C500, LVC-C510, LVC-C530
工作温度	0°C - 45°C
工作湿度	0% RH - 60% RH
储存温度	-20°C - 60°C, 0% RH - 65% RH
尺寸	57mm(W) X 62.4mm(H) X 98.5mm(D)
重量	500g

规格若有更改恕不另行通知

P/NO: 3834RS0075A
