CM1620 - 充电器 ISDT - 免费用户手册

产品类型	充电模块
品牌	ISDT
型号	CM1620
最大输入功率	1100W
最大输出功率	1000W
输入电压范围	DC 11~70V
输出电压范围	DC 8~70.4V
输出电流	1~20A
支持电池类型及串数	LiHv, LiPo, LiFe 2~16S
工作温度	0~40℃
存储温度	-20~60℃
电池电压异常报警	支持
串数设定错误报警	支持
尺寸	105×165×41mm
重量	约636g
接口	Micro USB通讯口、电池输出口、蓝牙对码按键、电源输入口、平衡口、HOST接口、EXT接口、SLAVE接口
显示屏	有
散热方式	风扇散热口
并联功能	最多3个模块并联，最大充电电流50A
控制方式	PC软件、移动设备App、控制主机
安全提示	无人值守勿用；远离热源潮湿；正确设置参数；使用后及时断开电池

常见问题 - CM1620 ISDT

如何连接蓝牙？

按下蓝牙对码按键，然后在移动设备App中搜索并连接即可。

如何并联多个模块？

使用HOST和SLAVE接口连接，最多并联3个模块，总充电电流最大50A。

支持的电池类型有哪些？

支持LiHv、LiPo、LiFe电池，串数范围2~16S。

错误报警有哪些？

包括电池电压异常报警和串数设定错误报警。

工作温度范围是多少？

工作温度0~40℃，存储温度-20~60℃。

如何连接到PC？

通过Micro USB接口连接PC，使用PC端软件控制。

充电过程中需要注意什么？

不要在无人值守下使用，确保通风散热，远离易燃物，正确设置参数。

最大输入和输出功率是多少？

最大输入功率1100W，最大输出功率1000W。

充电模块的尺寸和重量？

尺寸105×165×41mm，重量约636g。

是否支持从机扩展？

是的，支持通过SLAVE接口连接从机模块进行并联。

用户手册 CM1620 ISDT

感谢您购买ISDT CM1620充电模块。

欢迎您登陆艾斯特官方网站www.isdt.co了解更多产品功能。

由于产品功能的不断更新，您手中的说明书可能会与实际操作有所出入。请以实际功能为准。

警告与安全提示

为确保您的安全和良好的用户体验，请在使用本产品前阅读本说明和警告。

• 不要在无人值守情况下使用本产品，如产品出现任何功能异常，请立即终止使用并对照说明书查阅原因。
• 确保产品远离灰尘、潮湿、雨和高温，避免阳光直射及强烈震动。
• 请将产品放置于耐热、不易燃及绝缘的表面。不要放置在车座、地毯等类似的地方使用。
• 请确保易燃、易爆炸物品远离产品的操作区域。
• 确保您已充分了解所使用电池的充放电特性及规格，并在产品中设置恰当的工作参数。
  如参数设定错误，可能对产品及电池造成损坏，甚至发生火灾、爆炸等灾难性后果。

接入电池前请确保电池电压与本产品工作电压范围相符；
工作过程中请确保选择的串数与接入电池串数一致。

警告!

远离火源！

使用过程中确保本产品远离热源及潮湿环境，并注意通风散热；

本产品工作过程中将产生大量热量，切勿让儿童操作，以免烫伤；使用结束后，应尽快断开及移除电池。

产品规格

型号：CM1620

最大输入功率：1100W

最大输出功率：1000W

输入电压范围：DC 11\~70V

输出电压范围：DC 8\~70.4V

输出电流：1\~20A

支持电池类型及串数：LiHv, LiPo, LiFe 2\~16S

工作温度：0\~40℃

存储温度：-20\~60℃

电池电压异常报警：支持

串数设定错误报警：支持

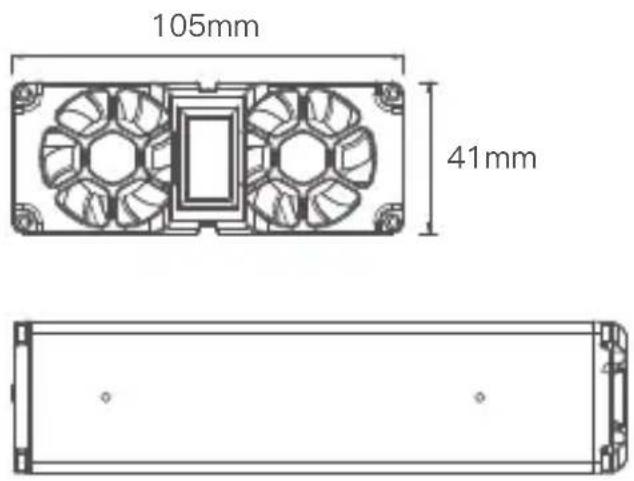

尺寸：105×165×41mm

重量：约636g

状态指示图标

充电中 充电完成 错误警告 蓝牙连接中 待机 升级中

接口 / 按键

通过Micro USB接口与PC端进行连接，在PC端软件上进行控制。

通过蓝牙连接移动端设备，在移动端App上进行控制。

控制主机 CM1620 (HOST接口)

并联

充电模块可以通过并联增大充电输出功率，支持3个模块并联，最大充电电流为50A。并联连接方式如下图所示。

扫码获取更多详细信息

*本产品所有图片、声明及文字资料仅供参考，实际信息请参考官方网站 www.isdt.co。深圳艾斯特创新科技有限公司拥有对本说明书内容的最终解释权和修改权。

CM1620

CHARGING MODULE

USER GUIDE
