产品类型	液晶显示器
型号	AOC Q32G3S
屏幕尺寸	31.5英寸
分辨率	2560 x 1440 (QHD)
刷新率	165Hz
响应时间	1ms (MPRT)
面板类型	VA
亮度	300 cd/m²
对比度	3000:1 (静态)
可视角度	178°/178° (水平/垂直)
输入接口	HDMI 2.0 x2, DisplayPort 1.4 x1
USB接口	USB 3.2 Gen1 x2 (下行)
音频输出	3.5mm耳机接口
VESA安装	100x100mm
倾斜角度	-5° ~ 23°
功耗 (最大)	约35W
待机功耗	< 0.5W
电源	内置电源, 100-240V, 50/60Hz
重量 (含底座)	约7.5kg
尺寸 (含底座)	约713 x 497 x 235mm

常见问题 - Q32G3S AOC

如何调整屏幕亮度和对比度？

按下显示器底部的菜单按钮，使用OSD菜单中的“亮度/对比度”选项进行调节。您也可以通过快捷键直接调整。建议在环境光变化时重新校准。

如何清洁屏幕表面？

关闭显示器并断开电源。使用柔软的无绒布轻轻擦拭。对于顽固污渍，可用少量清水或专用屏幕清洁剂湿润布料。切勿使用酒精或含氨清洁剂。

支持哪些视频输入信号？

支持HDMI 2.0和DisplayPort 1.4输入。HDMI接口支持最高2560x1440@144Hz，DP接口支持最高2560x1440@165Hz。请使用高质量的线缆以获得最佳性能。

如何启用FreeSync技术？

通过OSD菜单进入“游戏设置”，找到FreeSync Premium并将其开启。同时确保您的显卡驱动中已启用FreeSync。兼容AMD和部分NVIDIA显卡。

显示器不显示画面怎么办？

请检查电源线是否连接，信号线是否插紧，并确保电脑处于开机状态。尝试按显示器上的输入源切换按钮，检查是否选对了接口。如果仍然无显示，可重置显示器设置。

如何安装VESA支架？

取下显示器底座，您会在背面看到四个VESA螺丝孔。使用M4螺丝（长度不超过8mm）将支架固定在100x100mm的安装孔上。注意不要使用过长的螺丝以免损坏面板。

支持HDR吗？

是的，该显示器支持HDR10格式。在OSD菜单中开启HDR模式，或让系统自动检测HDR内容。HDR效果取决于输入源和内容质量。

最大刷新率是多少？如何设置？

最大刷新率为165Hz，需要使用DisplayPort接口连接。在操作系统的显示设置中选择最高刷新率，或在显卡驱动中自定义。确保显卡支持该刷新率。

屏幕出现亮点或暗点怎么办？

AOC的亮点政策允许在一定数量内的亮点视为正常。如果亮点过多，请联系购买渠道或AOC客服。在非黑色背景下检查亮点更为准确。

如何恢复出厂设置？

按下显示器任意按键打开OSD菜单，进入“其他设置”或“系统设定”，选择“重置”或“恢复出厂设置”并确认。此操作会清除所有自定义设置。

用户手册 Q32G3S AOC

Game Setting （游戏设定）....19

Extra ( ) 20

Exit ( ) 21

LED

一般规格....24

安全性

符号惯例

下列子章節說明本文件中使用的符號慣例。

附注、注意及警告事项

本指南中的文字區塊會伴隨圖示，以粗體或斜體列印。這些區塊屬於附註、注意及警告事項，使用方式如下：

附注：「附註」代表重要資訊，可協助您更有效利用電腦系統。

注意：「注意」代表會對硬體造成潛在的損害或資料遺失，並告知您如何避免此類問題。

警告：「警告」代表存在人身傷害的可能性，並告知您如何避免此類問題。有些警告可能會以另一格式顯示，也可能無圖示伴隨顯示。在此情況下，警告會以管理單位規定的特定顯示方式顯示。

電源

本顯示器限制使用標籤所示的電源。如不明住家使用的電源種類，請洽經銷商或當地的電力公司。
本顯示器配備三腳（第三支接腳用於接地）接地插頭。此種插頭因安全功能，僅適用接地插座。插座如無三腳接地插孔，可請電工安裝正確插座，或用轉接頭將顯示器妥善安全接地。請勿拆掉接地接腳。
雷雨期或長時間不使用時，請拔掉本顯示器插頭，以防電源突波造成損壞。
請勿使電源線及延長線過載，否則可能會導致失火或觸電。
為確保操作順暢，本顯示器僅可使用於通過 UL 認可，且備有適當電源（100-240V AC，最小 5A）插座的電腦。
市電插座應安裝於設備附近便於插拔的位置。

安裝

請勿將顯示器放置在不穩固的推車、底座、三腳架、托架或電腦桌上。若顯示器因不穩而掉落，可能會導致人員受傷並造成本產品嚴重受損。請僅使用製造商建議使用或隨本產品搭售的推車、底座、三腳架、托架或電腦桌。安裝本產品時，請遵循製造商指示，並使用製造商建議的安裝配件。產品放置在推車上時，請小心移動。
切勿將任何異物塞入顯示器機框上的縫隙，否則會破壞電路零件，導致火災或觸電。切勿將液體潑滬在顯示器上。
! 請勿將產品正面朝下放置在地板上。
將顯示器安裝於牆壁或架上時，請務必使用原廠核可的安裝套件，並按套件指示進行安裝。

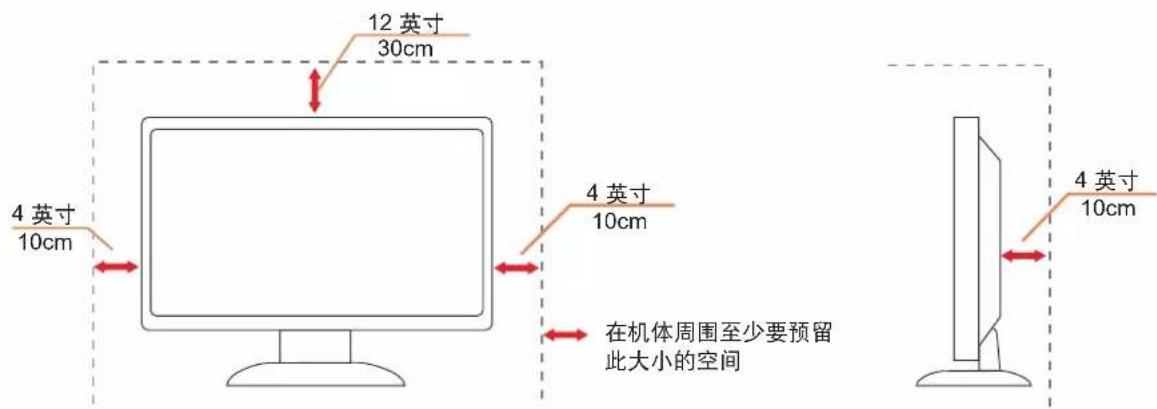

如下圖所示，請在顯示器周圍預留部分空間。否則，會因空氣循環不佳而導致過熱，造成火災或顯示器受損。
為了避免可能發生的損傷，例如面板從邊框剝落，螢幕不得向下傾斜5度以上。若向下傾斜角度超過5度以上，則螢幕損傷不在保固範圍內。

顯示器安裝在牆上或底座上時，請參閱以下建議的周圍通風區域：

底座安装

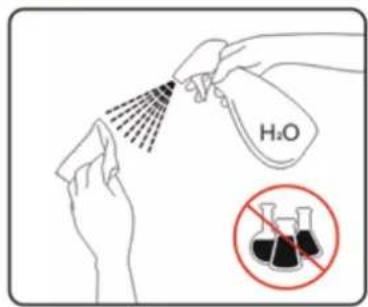

清潔

請定時用布清潔機櫃。可使用軟性清潔劑拭除汙垢，但避免使用會腐蝕產品機櫃的強力清潔劑。
在清潔時，請確定切勿讓清潔劑滲入產品內部。避免使用太粗糙的清潔布，以免刮傷螢幕表面。
清潔產品前，請先拔開電源線。

若產品散發出強烈的異味、聲音或煙霧，請「立即」拔下電源插頭並聯絡服務中心。
請確定通風口未被電腦桌或窗簾擋住。
請勿在劇烈震動或高衝擊環境下，操作 LCD 顯示器。
在操作或運送期間，請勿碰撞或摔落顯示器。

警語：使用過度恐傷害視力。

注意事項：

(1) 使用 30 分鐘請休息 10 分鐘。
(2) 未滿 2 歲幼兒不看螢幕，2 歲以上每天看螢幕不要超過 1 小時。

安装

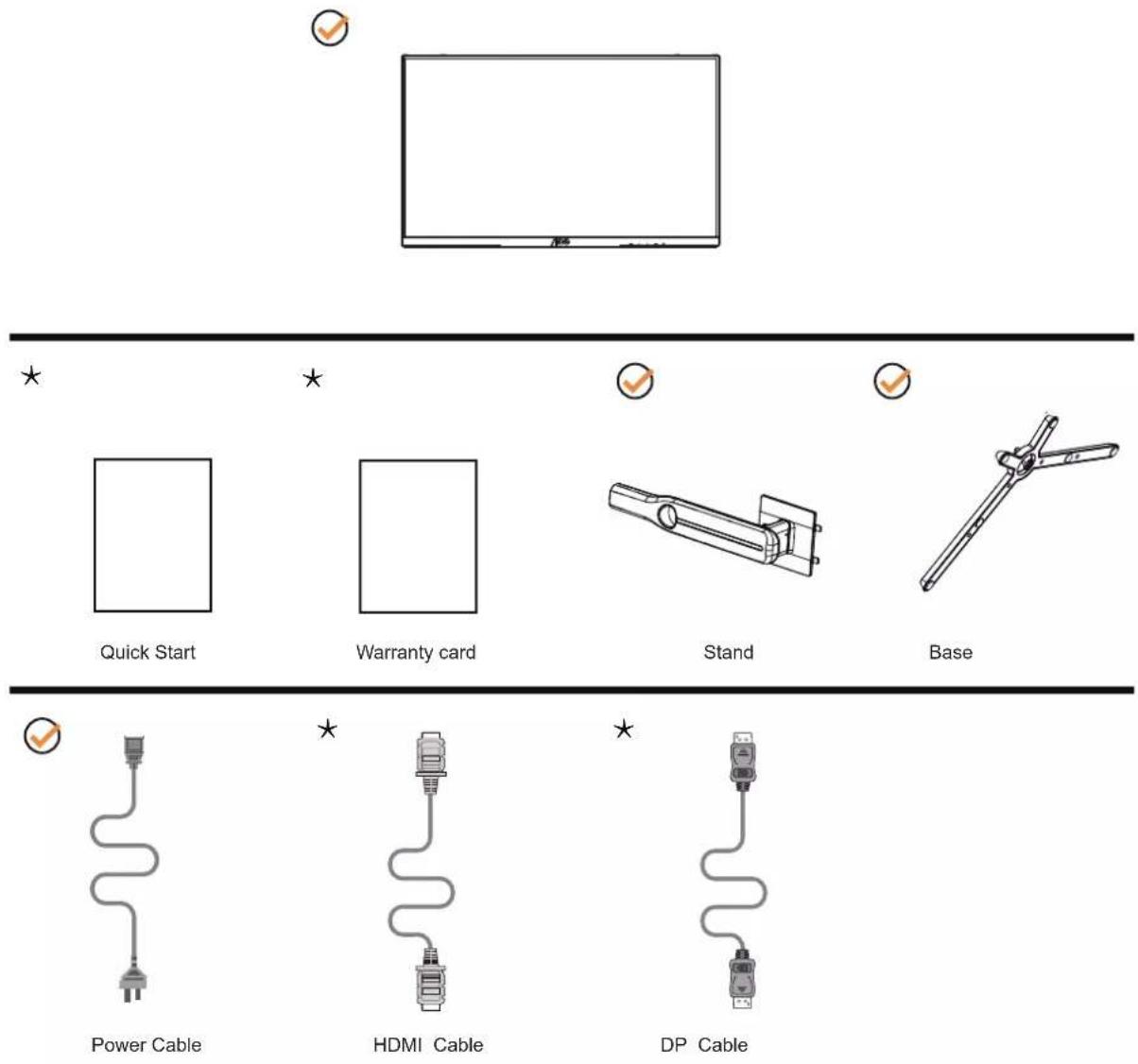

包裝內容

★某些訊號線可能只在部份國家或區域提供。詳情請洽當地經銷商或 AOC 分公司。

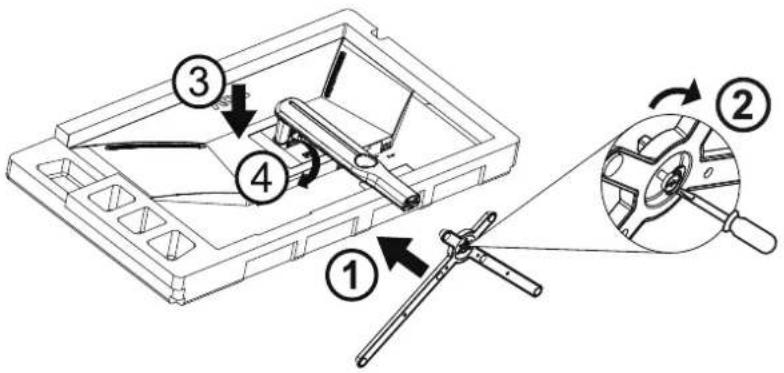

安裝支架與底座

請依以下步驟安裝或取下底座。

安装：

要獲得最佳觀看效果，建議先面對螢幕的正面，然後再依您的喜好調整螢幕的角度。

請固定腳架，才不致在改變螢幕角度時推倒螢幕。

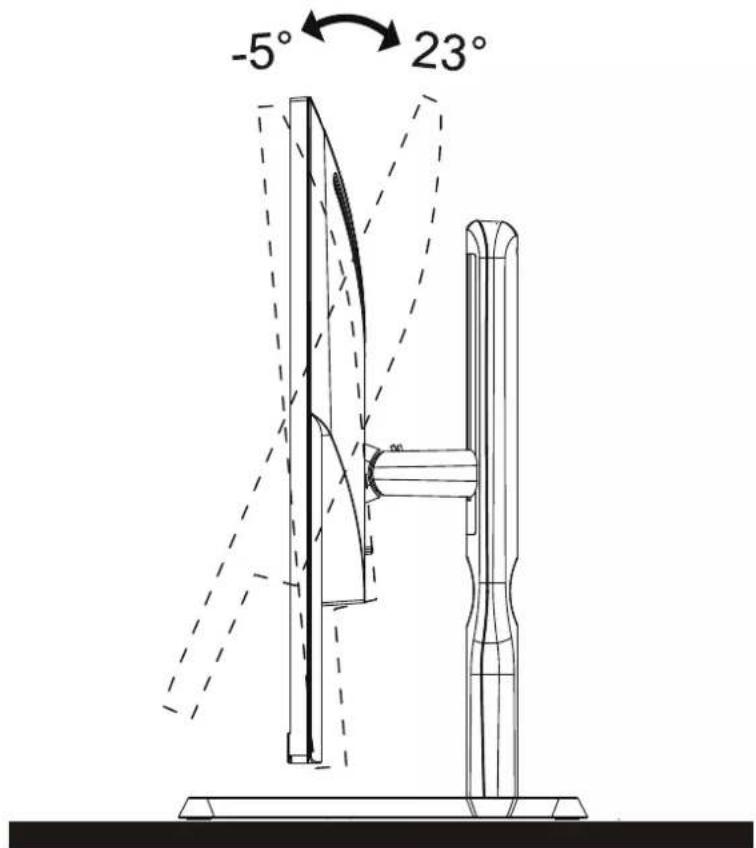

可將顯示器角度調整如下：

附注：

變更角度時，請勿觸碰 LCD 螢幕，否則可能會造成 LCD 螢幕受損或破壞。

警告

1. 為了避免可能發生的螢幕損傷，例如面板剝落，螢幕不得向下傾斜 5 度以上。
2. 調整螢幕角度時請勿壓迫螢幕。只能從邊框握住。

連接顯示器

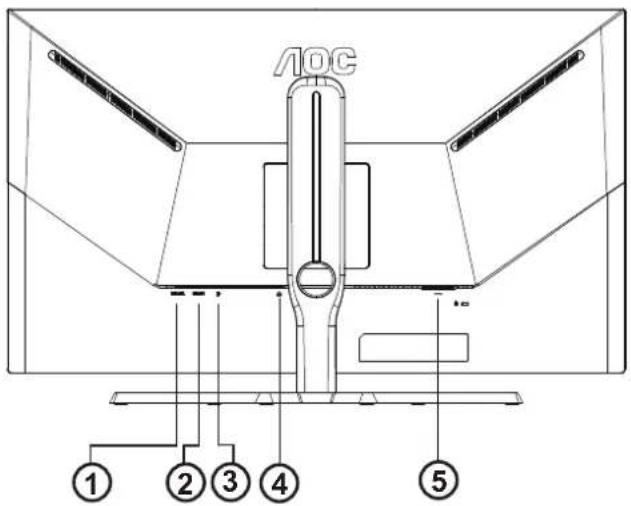

顯示器及電腦後方接線：

1. HDMI-2
2. HDMI-1
3. DP
4. 耳機
5. 電源

連接電腦

1. 將電源線穩固地連接至顯示器背面。
2. 先關閉電腦，再拉出電源線。
3. 將顯示器訊號線連接到電腦後方的視訊接頭。
4. 將電腦與顯示器的電源插頭插入附近的插座。
5. 開啟電腦及顯示器。

若顯示器顯示影像，代表安裝正確完成。若未顯示影像，請參考故障排除資訊。

為保護設備，在連接電腦及 LCD 顯示器前，請務必將電源關閉。

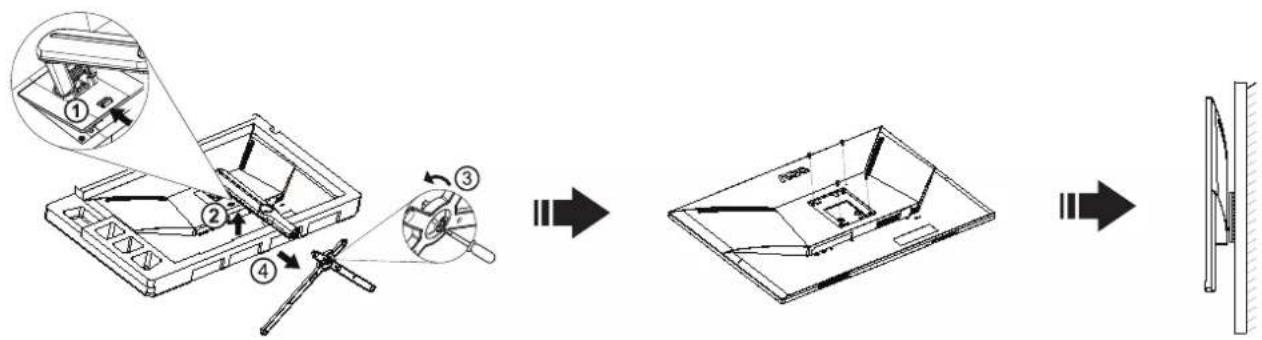

壁掛安裝

準備安裝選購的壁掛支架。

本顯示器可安裝於另購的壁掛支架。安裝前請先拔下電源線。按下列步驟進行：

1. 卸下底座。
2. 依照廠商說明組裝壁掛支架。
3. 將壁掛支架插入顯示器後方。將支架上的小孔，對準顯示器後方小孔。
4. 插入 4 支螺絲並鎖緊。
5. 接回纜線。如需將壁掛支架安裝在牆上的說明，請參考選購壁掛支架隨附的使用手冊。

附註：並非所有機型皆含 VESA 壁掛螺絲孔，請洽詢經銷商或 AOC 相關部門。

* 顯示幕設計可能與示意圖不同。

警告

為了避免可能發生的螢幕損傷，例如面板剝落，螢幕不得向下傾斜-5度以上。
• 調整螢幕角度時請勿壓迫螢幕。只能從邊框握住。

Adaptive-Sync 功能

1. 本產品支援 Adaptive-Sync 功能。Adaptive-Sync 功能在 HDMI/DP 介面下可以運行。
2. 相容顯卡型號推薦如下，也可通過訪問 www.AMD.com 查找：

圖形卡

• Radeon™ RX Vega 系列
  Radeo™ RX 500 系列
• Radeon™ RX 400 系列
• Radeon™ R9/R7 300 系列 (R9 370/X, R7 370/X, R7 265 系列除外)
• Radeon™ Pro Duo (2016 版)
• Radeon™ R9 Nano 系列
• Radeon™ R9 Fury 系列
• Radeo™ R9/R7 200 系列 (R9 270/X, R9 280/X 系列除外)

處理器

• AMD Ryzen ^TM 7 2700U
- AMD Ryzen ^TM 52500U
• AMD Ryzen ^TM 52400G
• AMD Ryzen ^TM 3 2300U
• AMD Ryzen ^TM 32200G
- AMD PRO A12-9800
- AMD PRO A12-9800E
- AMD PRO A10-9700
- AMD PRO A10-9700E
- AMD PRO A8-9600
- AMD PRO A6-9500
- AMD PRO A6-9500E
- AMD PRO A12-8870
- AMD PRO A12-8870E
- AMD PRO A10-8770
• AMD PRO A10-8770E
• AMD PRO A10-8750B
- AMD PRO A8-8650B
- AMD PRO A6-8570
- AMD PRO A6-8570E
- AMD PRO A4-8350B
- AMD A10-7890K
- AMD A10-7870K
- AMD A10-7850K
- AMD A10-7800
- AMD A10-7700K
- AMD A8-7670K
- AMD A8-7650K
- AMD A8-7600
- AMD A6-7400K

HDR

相容於 HDR10 格式的輸入訊號。

如果播放器和內容相容，顯示器可能自動啟動 HDR 功能。關於裝置與內容的相容性資訊，請聯絡裝置製造商及內容提供者。不需要自動啟動功能時，請將 HDR 功能設為「關閉」。

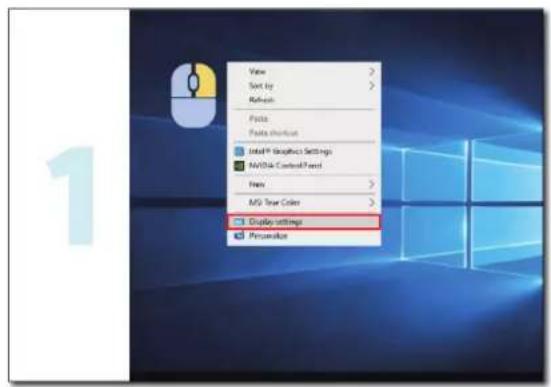

注：

1. 在 V1703 版的 WIN10 中，僅能使用 HDMI 介面且 DisplayPort 介面無法使用。
   2.3840×2160 @50Hz /60Hz 並不建議在 PC 裝置上使用，僅供 UHD 播放器或 Xbox / PS 使用。
   a. 顯示器解析度設為 2560*1440，且 HDR 預設為開啟。在這些條件下，螢幕可能稍微變暗，表示 HDR 已啟動。
   b. 進入應用程式後，當解析度變更為 2560*1440（如果可用）時，可達到最佳的 HDR 效果。

1	來源 / 退出
2	遊戲模式 /<
3	Dial Point( 刻度盤點 )/>
4	選單 / 進入
5	電源

選單 / 進入

啟動 OSD 功能表或功能調整確認。

電源開關

按電源鍵打開 / 關閉顯示器。

Dial Point( 刻度盤點 )

當沒有 OSD 時，按下〔Dial Point〕按鈕以顯示 / 隱藏刻度盤點。

遊戲模式

當沒有 OSD 時，按「鍵開啟遊戲模式功能，再根據不同遊戲類型，按「<」或「>」鍵選擇遊戲模式（FPS、RTS、競速、玩家 1、玩家 2 或玩家 3）。

信號源切換 / 退出

當 OSD 菜單處於關閉狀態時，按此鍵激活信號源切換功能，連續按此鍵來選擇信息欄中顯示的信號源，按菜單鍵調整為選擇的信號源。

當 OSD 菜單處於激活狀態時，此按鈕作為退出鍵（退出 OSD 菜單）

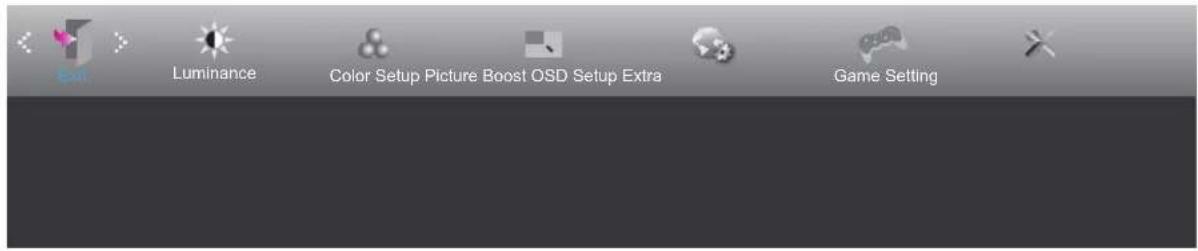

1). 按选单按钮啟動 OSD 視窗。
2). 按〈或〉鍵瀏覽各項功能。所需功能反白顯示時，按选单按鈕加以啟動。按〈或〉瀏覽各項子選單功能。所需功能反白顯示時，按選單按鈕加以啟動。
3). 按<或>鍵改變所選功能的設定值。按自动按钮退出。重複步驟 2-3 即可調整其他任何功能。
4). OSD 鎖定功能：顯示器關機時，按住 MENU 鍵，再按電源鍵將顯示器開機。顯示器關機時，按住 MENU 鍵，再按電源鍵將顯示器開機，即可將 OSD 解鎖。

附註：

1). 若產品只有一個訊號輸入，則無法調整「輸入選擇」項目。
2). ECO 模式（標準模式除外）、DCR、DCB 模式和窗口增亮這四個狀態同一時間只能顯示一個狀態。

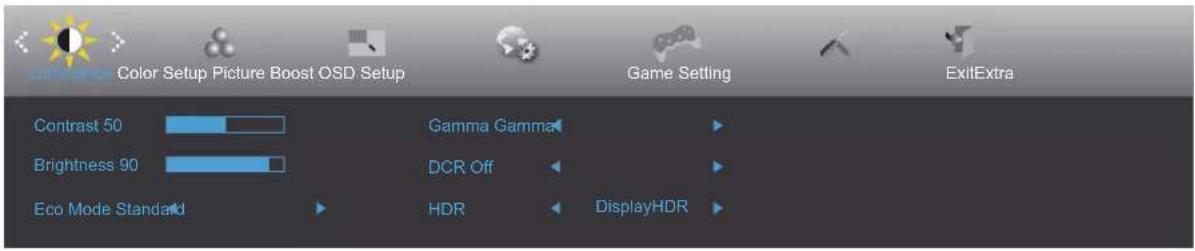

Luminance （亮度）

	Contrast(對比度)	0-100		來自數位暫存器的對比度。
	Brightness(亮度)	0-100		背光調整
	Eco mode(節能模式)	Standard(標準)		標準模式
		Text(文字)		文字模式
		Internet(網路)		網際網路模式
		Game(遊戲)		遊戲模式
		Movie(電影)		電影模式
		Sports(運動)		運動模式
		Reading(閱讀)		閱讀模式
	Gamma(伽瑪)	Gamma1 (伽瑪 1) 調整為伽瑪 1
		Gamma2 (伽瑪 2) 調整為伽瑪 2
		Gamma3 (伽瑪 3) 調整為伽瑪 3
	DCR	Off (關閉) 停用動態對比率
		On (開啟)		啟用動態對比率
	HDR	Off (關閉)		您可依照使用需求設定 HDR 情景模式。註:偵測到 HDR 時,將顯示調整用的 HDR 選項。
		DisplayHDR
		HDR Picture(HDR 相片)
		HDR Movie(HDR 電影)
		HDR Game(HDR 游戲)
	HDR Mode	Off		Adjust HDR Mode.
		HDR Picture
		HDR Movie
		HDR Game

注：
當“HDR Mode”設置為非關閉狀態時，“對比度”，“节能模式”，“伽瑪”項目不可調整。
當“HDR”設置為非關閉狀態時，“對比度”，“亮度”，“节能模式”，“伽瑪”，“DCR”項目不可調整。

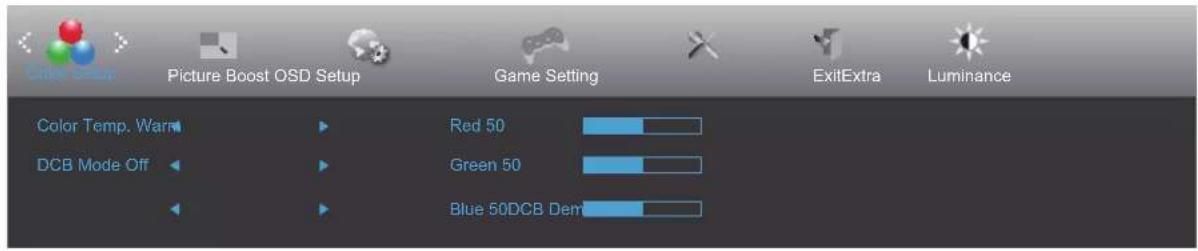

Color Setup （色彩設定）

	Color Temp.(色温)	Warm(暖色温)	從 EEPROM 恢復暖色温。
		Normal(正常色)	從 EEPROM 恢復正常色温。
		Cool(冷色温)	從 EEPROM 恢復冷色温。
		sRGB 從 EEPROM 恢復 SRGB 色温。
		User(使用者設定)	數位暫存器紅色增益
			從數位暫存器恢復綠色增益值。
			數位暫存器藍色增益
	DCB Mode(DCB 模式)	Off 停用 DCB 模式
		Full Enhance(完全增強)	啟用完全增強模式
		Nature Skin(自然膚色)	啟用自然膚色模式
		Green Field(綠色場景)	啟用綠色場景模式
		Sky-blue(天藍色)	啟用天藍色模式
		AutoDetect(自動檢測)	啟用自動檢測模式
	DCB Demo 開或關 啟用或停用展示
	Red(紅色) 0-100 從數位暫存器恢復紅色增益值。
	Green(綠色) 0-100 從數位暫存器恢復綠色增益值。
	Blue(藍色) 0-100 從數位暫存器恢復藍色增益值。

注：
當 “明亮度” 下的 “HDR Mode” 或 “HDR” 設置為非關閉狀態時，“顏色設置” 下所有項目不可調整。

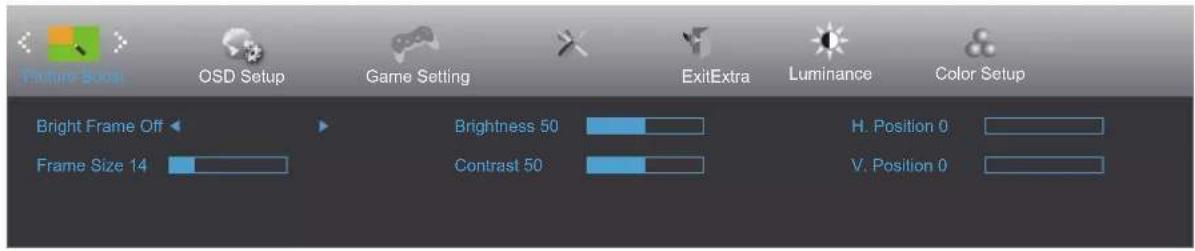

Picture Boost (图片增强)

	Bright Frame(亮框)	開或關 啟用或停用亮框
	Frame Size(框尺寸)	14-100 調整框架大小
	Brightness(亮度)	0-100 調整框架亮度
	Contrast(對比度)	0-100 調整框架對比度
	H. Position(水平位置)	0-100 調整框架水平位置
	V. Position(垂直位置)	0-100 調整框架垂直位置

注：

1). 為了更好的觀看體驗，調節增亮的亮度、對比度、和位置。
2). 當 “明亮度” 下的 “HDR Mode” 或 “HDR” 設置為非關閉狀態時，“窗口增亮” 下所有項目不可調整。

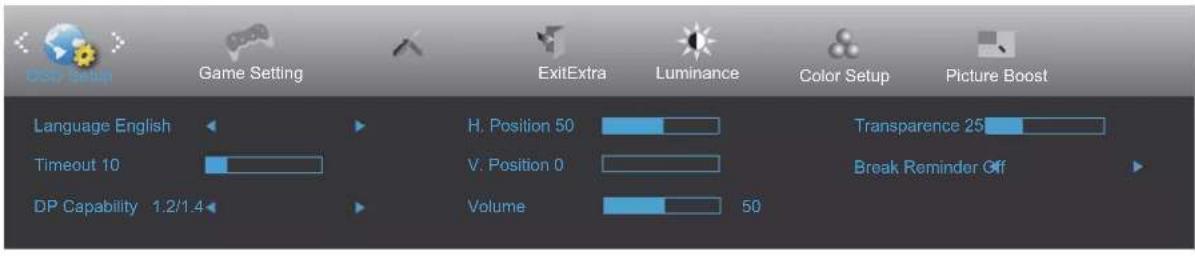

OSD Setup (OSD 設定)

	Language(語言)		選擇 OSD 語言
	Timeout(逾時)	5-120 調整 OSD 逾時
	DP Capability (DP能力)	1.1/1.2/1.4	如果 DP 視訊內容支援 DP1.2/1.4,則 DP 能力請選擇 DP1.2/1.4;否則請選擇 DP1.1
	H. Position(水平位置)	0-100 調整 OSD 的水平位置
	V. Position(垂直位置)	0-100 調整 OSD 的垂直位置
	Volume (音量)	0-100 音量調整。
	Transparence(透明度)	0-100 調整 OSD 的透明度
	Break Reminder(休息提醒)	開或關 若使用者連續操作 1 小時以上,便會顯示休息提醒

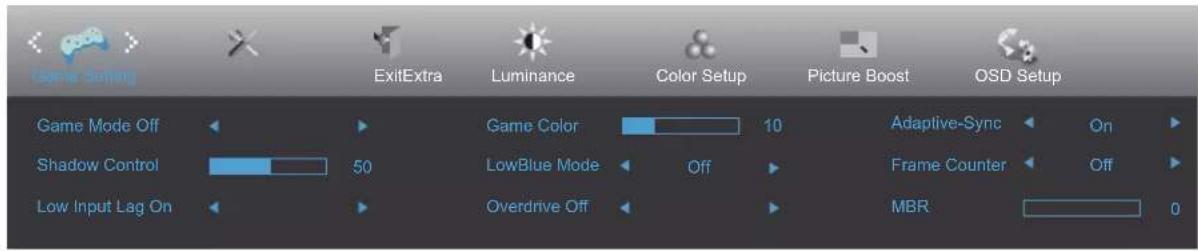

Game Setting （游戏设定）

	Game Mode(遊戲模式)	Off(關閉)無智慧影像遊戲最佳化
		FPS(第一人稱射擊遊戲)	遊玩FPS(第一人稱射擊)遊戲適用。可增強暗色調布景主題的黑階細節。
		RTS(即時戰略遊戲)	)遊玩RTS(即時戰略)遊戲適用,可增強影像品質。
		Racing(賽跑)	遊玩競速遊戲適用,可提供最快速的反應時間及高色彩飽和度。
		Gamer 1(玩家1)	使用者喜好設定會儲存為玩家1。
		Gamer 2(玩家1)	使用者喜好設定會儲存為玩家2。
		Gamer 3(玩家1)	使用者喜好設定會儲存為玩家3。
	Shadow Control(暗場控制)	0-100	陰影控制預設值為50,使用者可從50至100的範圍進行調整,或是0增加圖片對比度。若圖片太暗而無法清楚看見細節,請從50至100的範圍調整,使圖片清晰。若圖片太亮而無法清楚看見細節,請從50至0的範圍調整,使圖片清晰。
	Low input Lag(低輸入延遲)	On(開啟)/off(關閉)	關閉框架緩衝區降低輸入延遲
	Game Color(遊戲色調)	0-20遊戲色彩含0-20	級飽和度調整,可獲得更佳的圖片品質。
	LowBlue Mode(低藍光模式)	關閉/多媒體/網際網路/辦公室/	網際控制色溫減少藍光光波。讀取
	Overdrive	Off(關閉)	調整反應時間。
		Weak(弱)
		Medium(中)
		Strong(強)
		Boost(增強)
	Adaptive-Sync 開或關停用或啟用Adaptive-Sync。
	格計數器	關閉/右上/右下/左下/左上	在所選的角落上顯示V頻率
	MBR 0-20		調整動態模糊降低。註:MBR功能僅限在Adaptive-Sync關閉時使用,且垂直頻率高達75Hz。

注：
當 “明亮度” 下的 “HDR Mode” 設置為非關閉狀態時，“遊戲設置” 下 “遊戲模式”，“暗場控制”，“遊戲色調”，“LowBlue 模式” 項目不可調整。
當 “明亮度” 下的 “HDR” 設置為非關閉狀態時，“遊戲設置” 下 “遊戲模式”，“暗場控制”，“遊戲色調”，“LowBlue 模式”，“MBR” 項目及 “Overdrive” 下 “增強” 不可調整或選擇。

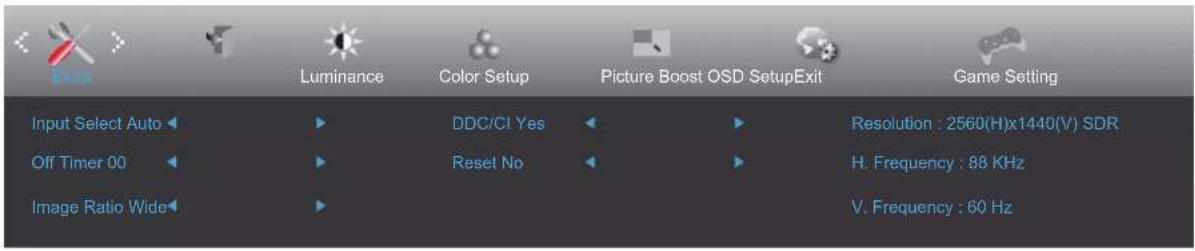

Extra（其他）

	Input Select(輸入選擇)	Auto/HDMI1/HDMI2/DP 選擇輸入訊號來源
	Off timer(定時關機)	0-24 小時 選擇 DC 關機時間
	Image Ratio (圖像比例)	寬 / 4:3 / 1:1 /17” (4:3) / 19” (4:3) /19” (5:4) 19” W(16:10)/ 21.5” W(16:9)/ 22” W(16:10) /23” W(16:9) / 23.6” W(16:9) / 24” W(16:9) /27” W(16:9)
	DDC/CI 是或否 開啟或關閉 DDC/CI 支援
	Reset(重設)	是或否 將功能表重設為預設值

Exit (退出)

狀態 LED 顏色
Full Power Mode (全電源模式)	白色
Active-Off Mode (主動關閉模式)	橙色

故障排除

故障與問題	可能的解決方法
電源 LED 未亮起	請確定電源按鈕在開啟位置,且電源線已妥善插入接地的插座及顯示器。
畫面上無影像	電源線是否正確連接?請檢查電源線是否妥善插入,以及是否有電源供應。纜線是否正確連接?(使用 D-SUB 纜線連接)檢查 D-SUB 纜線連接狀況。(使用 HDMI 纜線連接)檢查 HDMI 纜線連接狀況。(使用 DP 纜線連接)檢查 DP 纜線連接狀況。*並非每種機型都適用 D-SUB/HDMI/DP 輸入。若電源已開啟,請將電腦重新開機,查看初始(登入)畫面。若顯示初始(登入)畫面,請於適用模式下(Windows7/8/10的安全模式)啟動電腦,接著變更視訊卡頻率。(請參考設定最佳解析度)若未顯示初始(登入)畫面,請洽詢服務中心或經銷商。畫面是否出現「不支援的輸入」?視訊卡訊號超過顯示器可處理的最大解析度及頻率時,會看見此訊息。請調整顯示器可處理的最大解析度及頻率。確保 AOC 顯示器驅動程式已安裝。
圖片模糊或有虛影問題	調整對比及亮度控制。按本鍵自動調整。檢查您是否在使用信號延長線或切換器。建議將顯示器直接插入電腦後方視訊卡的輸出接孔。
圖片跳動、閃爍或有波紋現象	請將造成電力干擾的電子裝置盡量遠離螢幕。將再新率設定為顯示器目前解析度下可用的最高頻率。
顯示器卡在 Active Off(主動關閉)模式	電腦的電源開關應在「開啟」位置。電腦的視訊卡應插入插槽定位。檢查顯示器的視訊纜線是否確實連接電腦。檢查顯示器的視訊纜線及纜線接腳是否正常。按 CAPS LOCK 鍵看是否出現 CAPS LOCK LED(大寫鍵鎖住燈號),以確定電腦是否正常。按下 CAPS LOCK 鍵後,LED 應亮起或熄滅。
任一主色(紅、綠或藍色)遺失	檢查顯示器的視訊纜線及纜線接腳是否正常。檢查顯示器的視訊纜線是否確實連接電腦。
畫面影像未置中或大小錯誤 調整	水平或垂直位置,或按熱鍵(AUTO)。
圖片顏色不正常(白色不白)	調整 RGB 顏色或選擇所要的色溫。
畫面出現水平或垂直干擾	請用 Windows 7/8/10 關機模式調整時脈及焦距。按本鍵自動調整。
規範與服務	請參閱 CD 手冊中的規範與服務資訊或造訪 www.aoc.com(尋找您在您國家購買的型號並在支援頁面中尋找規範與服務資訊。)

規格

一般规格

面板	型號名稱 Q32G3S
	驅動系統 TFT 彩色 LCD
	可視影像大小 對角線 80 cm
	像素間距 0.273mm(H) x 0.273mm(V)
	視訊 HDMI 介面與 DP 介面
	單獨同步 H/V TTL
	顯示器色彩 16.7M 色
其他	水平掃描範圍	30k-230kHz(HDMI)30k-250kHz(DP)
	水平掃描大小(最大) 698.112mm
	垂直掃描範圍	48-144Hz(HDMI)48-165Hz(DP)
	垂直掃描大小(最大) 392.688mm
	最佳預設解析度 2560x1440@60Hz
	最大解析度	2560x1440@144Hz(HDMI)2560x1440@165Hz(DP)
	隨插即用 VESA DDC2B/CI
	電源 100-240V~, 50/60Hz, 1.5A
	耗電量	典型(默認亮度和對比度) 37W
		最大(亮度=100,對比=100)	≤55W
		待機模式	≤0.3W
實體特性	接頭類型 HDMI/DP	/耳機輸出
	訊號纜線類型	可拆式
環境	溫度	操作 0° ~ 40°
		非操作 -25° ~ 55°
	溼度	操作 10%~85%(非冷凝)
		非操作 5%~93%(非冷凝)
	海拔高度	操作 0~5000 公尺(0~16404 英尺)
		非操作 0~12192 公尺(0~40000 英尺)

預設顯示模式

標準 解析度 水平頻率 (kHz) 垂直頻率 (Hz)
VGA	640x480@60Hz 31.469	59.94
	640x480@72Hz 37.861	72.809
	640x480@75Hz 37.5	75
	640x480@100Hz 50.313	99.826
	640x480@120Hz 60.938	119.72
SVGA	800x600@56Hz 35.156	56.25
	800x600@60Hz 37.879	60.317
	800x600@72Hz 48.077	72.188
	800x600@75Hz 46.875	75
	800x600@100Hz 62.76	99.778
	800x600@120Hz 76.302	119.972
XGA	1024x768@60Hz 48.363	60.004
	1024x768@70Hz 56.476	70.069
	1024x768@75Hz 60.023	75.029
	1024x768@100Hz 80.448	99.811
	1024x768@120Hz 97.551	119.989
SXGA	1280x1024@60Hz 63.981	60.02
	1280x1024@75Hz 79.976	75.025
WXGA+	1440x900@60Hz 55.935	59.887
	1440x900@60Hz 55.469	59.901
WSXGA	1680x1050@60Hz 65.29	59.954
	1680x1050@60Hz 64.674	59.883
FHD	1920x1080@60Hz 67.5	60
	1920x1080@120Hz 139.1	119.93
QHD	2560x1440@60Hz 88	60
	2560x1440@120Hz 182.997	119.998
	2560x1440@144Hz 222.056	143.912
QHD(DP)	2560x1440@165Hz	242.55	165
IBM MODES
DOS	640x350@70Hz 31.469	70.087
DOS	720x400@70Hz 31.469	70.087
MAC MODES
VGA	640x480@67Hz	35 66.667
SVGA	832x624@75Hz 49.725	74.551
XGA	1024x768@75Hz 60.241	74.927

接腳分配

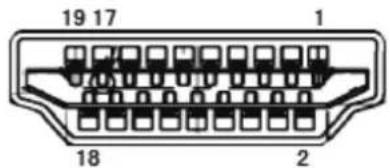

19 針彩色顯示器訊號線

接腳編號	訊號名稱	接腳編號	訊號名稱	接腳編號	訊號名稱
1. TMDS	數據2 + 9. TMDS	數據0- 17.			DDC/CEC接地
2. TMDS	數據2被覆 10. TMDS	時頻+ 18.			+5V電源
3. TMDS	數據2- 11. TMDS	時頻被覆 19.			熱插頭偵測
4. TMDS	數據1 + 12. TMDS	時頻 -
5. TMDS	數據1被覆 13. CEC
6. TMDS	數據1- 14. 保留(N.C.開啟裝置)
7. TMDS	數據0 + 15. SCL
8. TMDS	數據0被覆 16. SDA

20針彩色顯示器訊號線

接腳編號 訊號名稱 接腳編號 訊號名稱
1 ML_Lane 3 (n) 11 GND
2 GND 12 ML_Lane 0 (p)
3 ML_Lane 3 (p) 13 CONFIG1
4 ML_Lane 2 (n) 14 CONFIG2
5 GND 15 AUX_CH(p)
6 ML_Lane 2 (p) 16 GND
7 ML_Lane 1 (n) 17 AUX_CH(n)
8 GND 18 熱插頭偵測
9 ML_Lane 1 (p) 19 返回 DP_PWR
10 ML_Lane 0 (n) 20 DP_PWR

隨插即用

随插即用 DDC2B 功能

本顯示器具備符合 VESA DDC 標準的 VESA DDC2B 性能。即本顯示器可告知主機系統其身分，並依據所用的 DDC 程度，提供有關顯示性能的其他資訊。

DDC2B 是以 I2C 通訊協定為基礎的雙向數據通道。主機可透過 DDC2B 通道要求 EDID 資訊。
