产品类型	液晶显示器
型号	C27G2Z
屏幕尺寸	27 英寸（68.6 cm 对角线）
面板类型	TFT 彩色 LCD
像素间距	0.3114 mm (H) x 0.3114 mm (V)
显示色彩	16.7M 色
最大分辨率	1920 x 1080 @ 240 Hz（HDMI/DP）
最佳分辨率	1920 x 1080 @ 60 Hz
接口类型	VGA、HDMI、DP、耳机输出
电源	100-240V~, 50/60 Hz, 1.5A
典型功耗	31 W
最大功耗	≤ 41 W
节能模式功耗	≤ 0.3 W
水平扫描范围	30 ~ 200 kHz（HDMI/DP）
垂直扫描范围	48 ~ 240 Hz（HDMI/DP）
自适应同步	支持 Adaptive-Sync（需 DP1.2）
VESA 壁挂	支持（需选购支架）
随插即用	VESA DDC2B/CI
清洁方法	使用软布擦拭，避免强清洁剂；清洁前拔下电源线
安全注意	使用接地插座；避免过载；雷雨时拔插头；保持通风

常见问题 - C27G2Z AOC

如何调整显示器的亮度？

按下 菜单 按钮进入 OSD 菜单，选择 亮度（Luminance）选项，通过 亮度和对比度 调节，范围为 0-100。

如何启用 Adaptive-Sync 功能？

在 OSD 菜单中进入 游戏设置（Game Setting），找到 Adaptive-Sync 选项并设为 开启。注意：需要连接 DP 线缆并将 DP 版本 设为 1.2。

如何清洁显示器屏幕？

先拔下电源线。使用柔软的干布轻轻擦拭屏幕。如污渍顽固，可用少量中性清洁剂润湿软布，避免液体渗入显示器内部。切勿使用酒精、氨水等强清洁剂。

为什么显示器不显示画面？

请依次检查：电源线是否连接牢固；信号线（VGA/HDMI/DP）是否插紧；电脑是否开机；显卡输出是否正常。如果显示 不支持的输入，请降低分辨率或刷新率。

如何设置游戏模式？

在无 OSD 菜单时，按下 < 键快速进入游戏模式选择。或在 OSD 菜单的 游戏设置 中选择 游戏模式，可选 FPS、RTS、赛车 或 玩家 1/2/3 自定义模式。

支持哪些分辨率？

支持多种分辨率，最高支持 1920x1080 @ 240 Hz（HDMI/DP）。常见分辨率如 640x480、1024x768、1280x1024、1920x1080 等，具体列表见手册预设显示模式。

如何安装壁挂支架？

先拔下电源线，卸下底座。然后将选购的壁挂支架对准显示器背部的 VESA 孔位（100x100 mm），用螺丝固定。最后将支架安装到墙上，参考支架说明书。

如何锁定 OSD 菜单？

在显示器关机状态下，按住 菜单 按钮（MENU）不放，然后按下 电源 按钮开机，即可锁定或解锁 OSD。

如何调整屏幕位置（水平/垂直）？

在 OSD 菜单的 图像设置（Image Setup）中，找到 H. Position（水平位置）和 V. Position（垂直位置），使用 < 和 > 键调整（范围 0-100）。注意：此功能仅适用于特定输入源。

如何开启低蓝光模式？

在 OSD 菜单的 游戏设置（Game Setting）中找到 LowBlue Mode，选择 多媒体、互联网、办公室 或 阅读 模式，以减少蓝光对眼睛的刺激。

用户手册 C27G2Z AOC

Adaptive-Sync 功能 ..... 11

調整....12

快捷鍵....12

Game Setting (遊戲設定) 19

Extra（其他） 20

Exit（退出） 21

LED指示燈 22

故障排除....23

規格....24

一般規格....24

預設顯示模式 26

随插即用 30

安全性

符號慣例

下列子章節說明本文件中使用的符號慣例。

附註、注意及警告事項

本指南中的文字區塊會伴隨圖示，以粗體或斜體列印。這些區塊屬於附註、注意及警告事項，使用方式如下：

附注：「附註」代表重要資訊，可協助您更有效利用電腦系統。

注意：「注意」代表會對硬體造成潛在的損害或資料遺失，並告知您如何避免此類問題。

警告：「警告」代表存在人身傷害的可能性，並告知您如何避免此類問題。有些警告可能會以另一格式顯示，也可能無圖示伴隨顯示。在此情況下，警告會以管理單位規定的特定顯示方式顯示。

電源

本顯示器限制使用標籤所示的電源。如不明住家使用的電源種類，請洽經銷商或當地的電力公司。
本顯示器配備三腳（第三支接腳用於接地）接地插頭。此種插頭因安全功能，僅適用接地插座。插座如無三腳接地插孔，可請電工安裝正確插座，或用轉接頭將顯示器妥善安全接地。請勿拆掉接地接腳。
雷雨期或長時間不使用時，請拔掉本顯示器插頭，以防電源突波造成損壞。
請勿使電源線及延長線過載，否則可能會導致失火或觸電。
為確保操作順暢，本顯示器僅可使用於通過 UL 認可，且備有適當電源（100-240V AC，最小 5A）插座的電腦。
市電插座應安裝於設備附近便於插拔的位置。

安装

請勿將顯示器放置在不穩固的推車、底座、三腳架、托架或電腦桌上。若顯示器因不穩而掉落，可能會導致人員受傷並造成本產品嚴重受損。請僅使用製造商建議使用或隨本產品搭售的推車、底座、三腳架、托架或電腦桌。安裝本產品時，請遵循製造商指示，並使用製造商建議的安裝配件。產品放置在推車上時，請小心移動。
切勿將任何異物塞入顯示器機框上的縫隙，否則會破壞電路零件，導致火災或觸電。切勿將液體潑灑在顯示器上。
! 請勿將產品正面朝下放置在地板上。
將顯示器安裝於牆壁或架上時，請務必使用原廠核可的安裝套件，並按套件指示進行安裝。

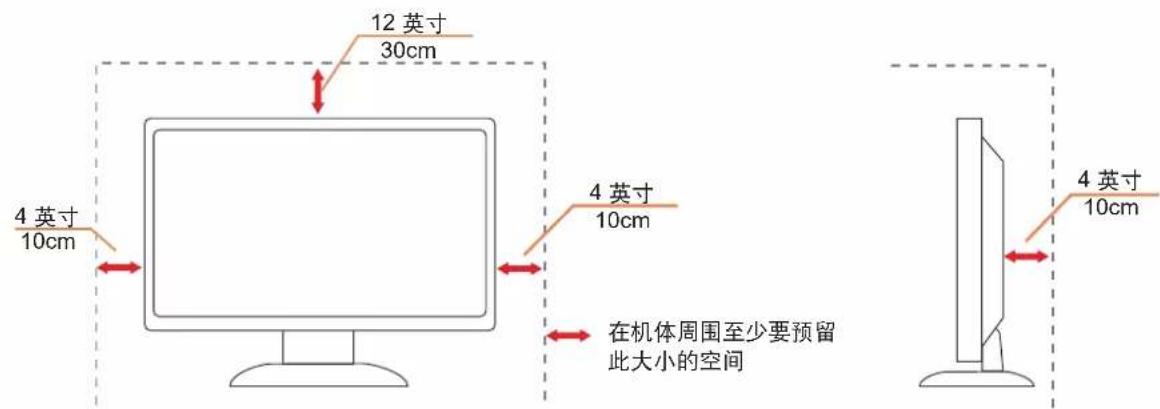

如下圖所示，請在顯示器周圍預留部分空間。否則，會因空氣循環不佳而導致過熱，造成火災或顯示器受損。

顯示器安裝在牆上或底座上時，請參閱以下建議的周圍通風區域：

底座安装

清潔

請定時用布清潔機櫃。可使用軟性清潔劑拭除汙垢，但避免使用會腐蝕產品機櫃的強力清潔劑。
在清潔時，請確定切勿讓清潔劑滲入產品內部。避免使用太粗糙的清潔布，以免刮傷螢幕表面。
! 清潔產品前，請先拔開電源線。

若產品散發出強烈的異味、聲音或煙霧，請「立即」拔下電源插頭並聯絡服務中心。
請確定通風口未被電腦桌或窗簾擋住。
請勿在劇烈震動或高衝擊環境下，操作 LCD 顯示器。
在操作或運送期間，請勿碰撞或摔落顯示器。

警語：使用過度恐傷害視力。

注意事項：

(1) 使用 30 分鐘請休息 10 分鐘。
(2) 未滿 2 歲幼兒不看螢幕，2 歲以上每天看螢幕不要超過 1 小時。

安装

包装内容

★某些訊號線可能只在部份國家或區域提供（DP、D-SUB 及 HDMI）。詳情請洽當地經銷商或 AOC 分公司。

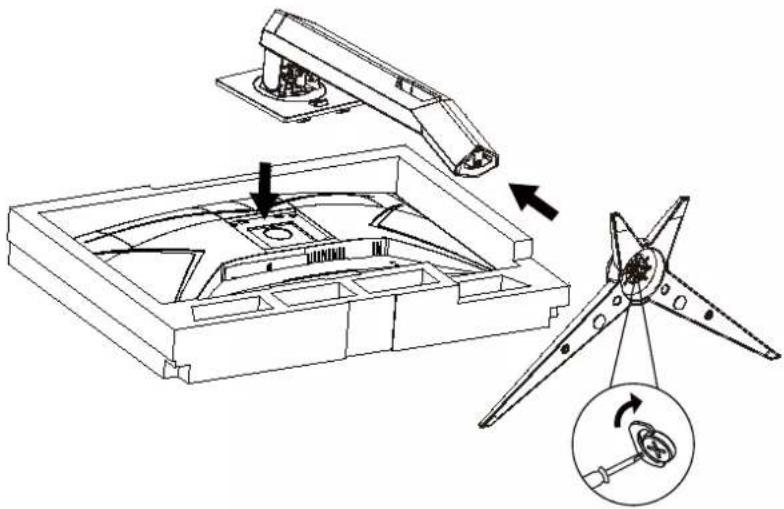

安裝支架與底座

請依以下步驟安裝或取下底座。

安装：

要獲得最佳觀看效果，建議先面對螢幕的正面，然後再依您的喜好調整螢幕的角度。

請固定腳架，才不致在改變螢幕角度時推倒螢幕。

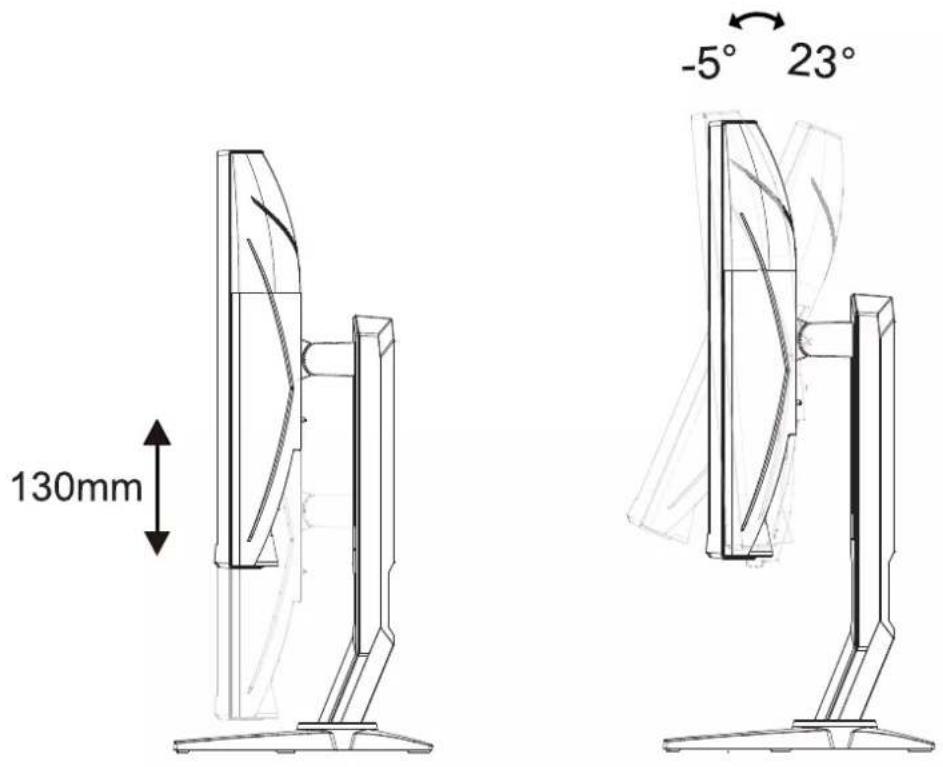

可將顯示器角度調整如下：

附註：

變更角度時，請勿觸碰 LCD 螢幕，否則可能會造成 LCD 螢幕受損或破壞。

連接顯示器

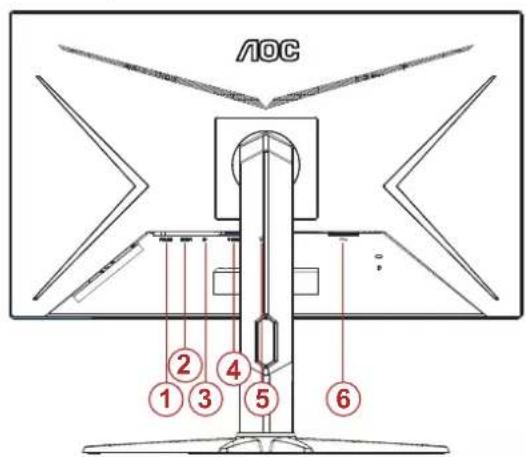

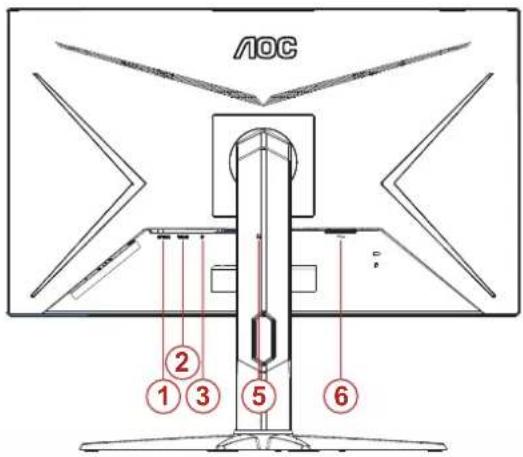

顯示器及電腦後方接線：

C27G2CQ27G2/C27G2Z

1. HDMI-2
2. HDMI-1
3. DP
4. D-SUB
5. 耳機
6. 電源

連接電腦

1. 將電源線穩固地連接至顯示器背面。
2. 先關閉電腦，再拉出電源線。
3. 將顯示器訊號線連接到電腦後方的視訊接頭。
4. 將電腦與顯示器的電源插頭插入附近的插座。
5. 開啟電腦及顯示器。

若顯示器顯示影像，代表安裝正確完成。若未顯示影像，請參考故障排除資訊。

為保護設備，在連接電腦及 LCD 顯示器前，請務必將電源關閉。

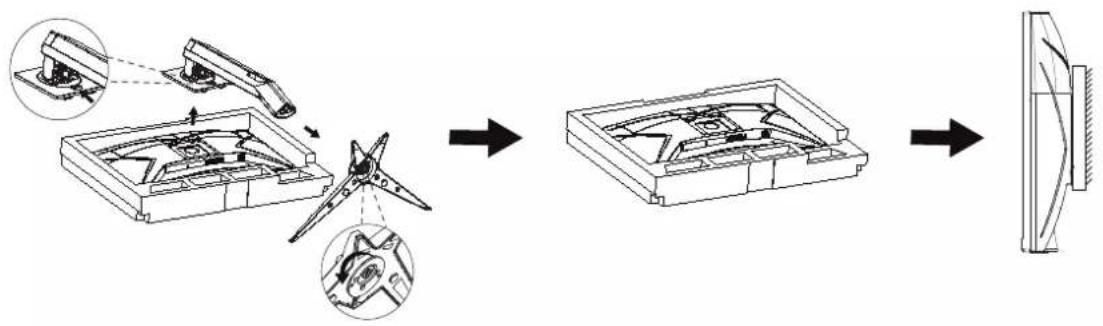

壁掛安裝

準備安裝選購的壁掛支架。

本顯示器可安裝於另購的壁掛支架。安裝前請先拔下電源線。按下列步驟進行：

1. 卸下底座。
2. 依照廠商說明組裝壁掛支架。
3. 將壁掛支架插入顯示器後方。將支架上的小孔，對準顯示器後方小孔。
4. 接回纜線。如需將壁掛支架安裝在牆上的說明，請參考選購壁掛支架隨附的使用手冊。

附註：並非所有機型皆含 VESA 壁掛螺絲孔，請洽詢經銷商或 AOC 相關部門。

Adaptive-Sync 功能

1. 本產品支援 Adaptive-Sync 功能。Adaptive-Sync 功能在 HDMI/DP 介面下可以運行。

2. 相容顯卡型號推薦如下，也可通過訪問 www.AMD.com 查找：

3. Radeon RX Vega 系列

4. Radeon RX 500 系列
5. Radeon RX 400 系列
6. Radeon R9/R7 300 系列 (R9 370/X, R7 370/X, R7 265 系列除外)
7. Radeon Pro Duo (2016 版)
8. Radeon R9 Nano 系列
9. Radeon R9 Fury 系列
10. Radeon R9/R7 200 系列 (R9 270/X, R9 280/X 系列除外)

調整

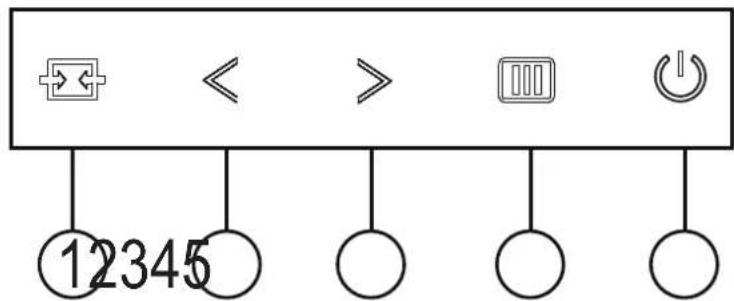

快捷鍵

1	來源 / 自動 / 退出 (C27G2)來源 / 退出 (CQ27G2/C27G2Z)
2	遊戲模式 /<
3	刻度盤點 />
4	選單 / 進入
5	電源

電源

按下電源按鈕開啟顯示器。

選單 / 進入

當沒有 OSD 時，按下可顯示 OSD 或確認所選項目。按住約 2 秒可關閉顯示器。

遊戲模式 /<

當沒有 OSD 時，按「<」鍵開啟遊戲模式功能，再根據不同遊戲類型，按「<」或「>」鍵選擇遊戲模式（FPS、RTS、競速、玩家 1、玩家 2 或玩家 3）。

Dial Point(刻度盤點) />

常沒有 OSD 時，按下 [Dial Point] 按鈕以顯示 / 隱藏刻度盤點。

來源/自動/退出

OSD 關閉時，按來源按鈕將執行來源快速鍵功能。

OSD 關閉時，按住按鈕約 2 秒將進行自動設定（限具備 D-Sub 的機型）。

1). 按選單按鈕啟動 OSD 視窗。
2). 按 < 或 > 鍵瀏覽各項功能。所需功能反白顯示時，按選單按鈕加以啟動。按 < 或 > 瀏覽各項子選單功能。所需功能反白顯示時，按選單按鈕加以啟動。
3). 按 < 或 > 鍵改變所選功能的設定值。按自動按鈕退出。重複步驟 2-3 即可調整其他任何功能。
4). OSD 鎖定功能：顯示器關機時，按住 MENU 鍵，再按電源鍵將顯示器開機。顯示器關機時，按住 MENU 鍵，再按電源鍵將顯示器開機，即可將 OSD 解鎖。

附註：

1). 若產品只有一個訊號輸入，則無法調整「輸入選擇」項目。
2). 檢視模式的 DCR、Color Boost（彩色增強）及 Picture Boost（圖片增強）三種功能之一啟動後，其餘兩個自動停用

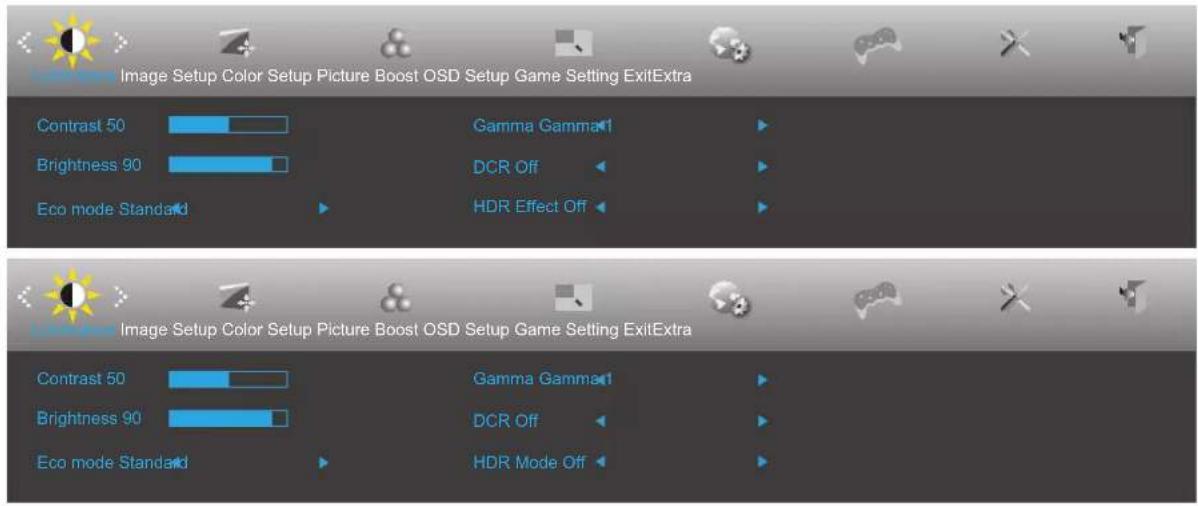

Luminance（亮度）

	Contrast(對比度)	0-100 來自數位暫存器的對比度。
	Brightness(亮度)	0-100 背光調整
	Eco mode(節能模式)	Standard (標準)		標準模式
		Text(文字)	[T1H]	文字模式
		Internet(網路)		網際網路模式
		Game(遊戲)		遊戲模式
		Movie(電影)		電影模式
		Sports(運動)	[2452]	運動模式
		Reading(閱讀)		閱讀模式
	Gamma(伽瑪)	Gamma1 (伽瑪 1)		調整為伽瑪 1
		Gamma2 (伽瑪 2)		調整為伽瑪 2
		Gamma3 (伽瑪 3)		調整為伽瑪 3
	DCR	Off (關閉)		停用動態對比率
		On (開啟)		啟用動態對比率
	HDR Effect/ Mode	OFF		Adjust HDR Effect/Mode.
		HDR Picture
		HDR Movie
		HDR Game

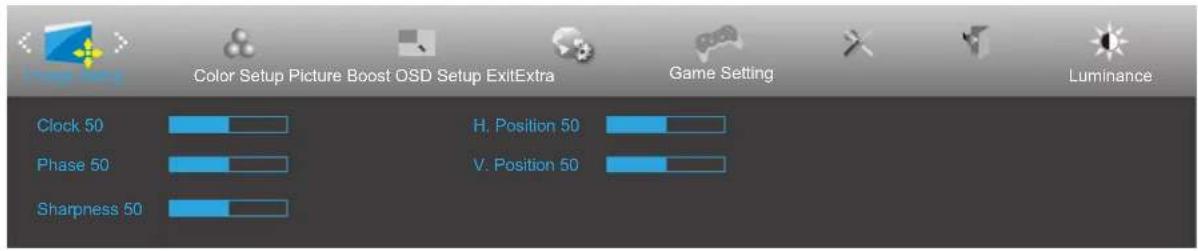

Image Setup （圖像設定）(C27G2)

	Clock(時鐘)	0-100 調整圖片時頻	減少垂直雜訊。
	Phase(相位)	0-100 調整圖片相位	減少水平雜訊
	Sharpness(銳利度)	0-100 調整圖片清晰度
	H. Position(水平位置)	0-100 調整圖片水平位置。
	V. Position(垂直位置)	0-100 調整圖片垂直位置。

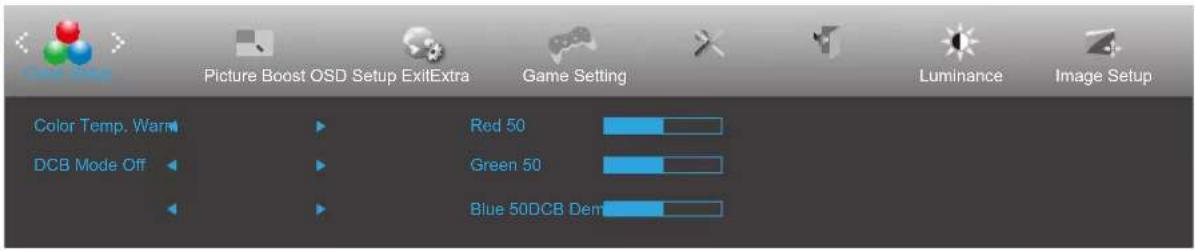

Color Setup（色彩設定）

	Color Temp.(色溫)	Warm(暖色溫)		從 EEPROM 恢復暖色溫。
		Normal(正常色)		從 EEPROM 恢復正常色溫。
		Cool(冷色溫)		從 EEPROM 恢復冷色溫。
		sRGB 從 EEPROM 恢復 SRGB 色溫。
		User(使用者設定)	Red(紅)	數位暫存器紅色增益
			Green(綠)	從數位暫存器恢復綠色增益值。
			Blue(藍)	數位暫存器藍色增益
	DCB Mode(DCB 模式)	Full Enhance(完全增強)	開或關 故	用或停用完全增強模式
		Nature Skin(自然膚色)	開或關 故	用或停用自然膚色模式
		Green Field(綠色場景)	開或關 故	用或停用綠色場景模式
		Sky-blue(天藍色)	開或關 故	用或停用天藍色模式
		AutoDetect(自動檢測)	開或關 故	用或停用自動檢測模式
	DCB Demo 開或關 故用或停用展示

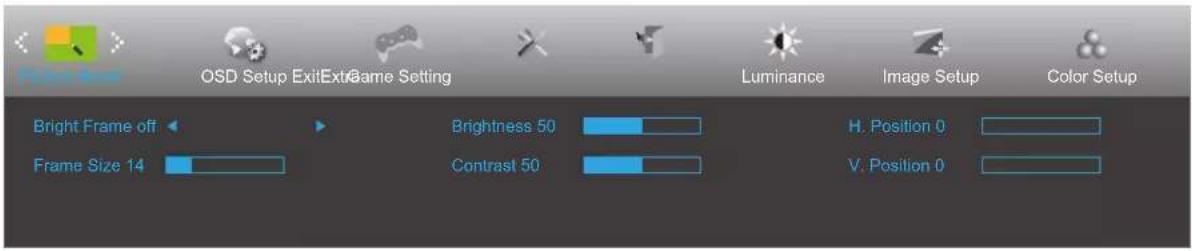

Picture Boost（圖片增強）

	Bright Frame(亮框)	開或關 敦用或停用亮框
	Frame Size(框尺寸)	14-100 調整框架大小
	Brightness(亮度)	0-100 調整框架亮度
	Contrast(對比度)	0-100 調整框架對比度
	H. Position(水平位置)	0-100 調整框架水平位置
	V. Position(垂直位置)	0-100 調整框架垂直位置

附註：

調整亮框的亮度、對比及位置，讓觀賞體驗更佳。

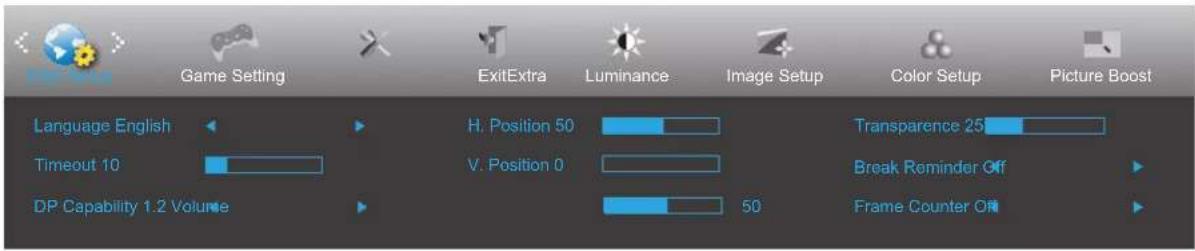

OSD Setup (OSD 設定)

	Language(語言)		選擇 OSD 語言
	Timeout(逾時)	5-120 調整 OSD	逾時
	DP Capability(DP 版本)	1.1/1.2 請注意,只有 DP1.2 支援 Adaptive-Sync 功能
	H. Position(水平位置)	0-100 調整 OSD	的水平位置
	V. Position(垂直位置)	0-100 調整 OSD	的垂直位置
	Volume (音量)	0-100 音量調整。
	Transparence(透明度)	0-100 調整 OSD	的透明度
	Break Reminder(休息提醒)	開或關 若使用者連續操作 1 小時以上,便會顯示休息提醒
	格計數器 (C27G2)	關閉 / 右上 / / 左下 / 左上	右下在所選的角落上顯示 V 頻率

附註：

如果 DP 視訊內容支援 DP1.2，則 DP 能力請選擇 DP1.2；否則請選擇 DP1.1

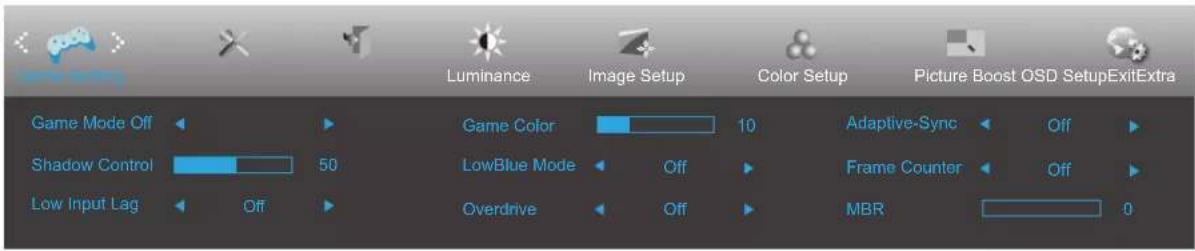

Game Setting （遊戲設定）

	Game Mode(遊戲模式)	FPS(第一人稱射擊遊戲)	遊玩FPS(第一人稱射擊)遊戲適用。可增強暗色調布景主題的黑階細節。
		RTS(即時戰略遊戲)	遊玩RTS(即時戰略)遊戲適用,可增強影像品質。
		Racing(賽跑)	遊玩競速遊戲適用,可提供最快速的反應時間及高色彩飽和度。
		Gamer 1(玩家1)	使用者喜好設定會儲存為玩家1。
		Gamer 2(玩家1)	使用者喜好設定會儲存為玩家2。
		Gamer 3(玩家1)	使用者喜好設定會儲存為玩家3。
		Off(關閉)無智慧影像遊戲最佳化
	Shadow Control(暗場控制)	0-100	陰影控制預設值為50,使用者可從50至100的範圍進行調整,或是0增加圖片對比度。若圖片太暗而無法清楚看見細節,請從50至100的範圍調整,使圖片清晰。若圖片太亮而無法清楚看見細節,請從50至0的範圍調整,使圖片清晰。
	Low input Lag(低輸入延遲)	On(開啟)/off(關閉)	關閉框架緩衝區降低輸入延遲
	Game Color(遊戲色調)	0-20遊戲色彩含	0-20級飽和度調整,可獲得更佳的圖片品質。
	LowBlue Mode(低藍光模式)	關閉/多媒體網際網路/辦公空/讀取	/控制色溫減少藍光光波。
	Overdrive	Weak(弱)	調整反應時間。
		Medium(中)
		Strong(強)
		Boost*(增強)
		Off(關閉)
	格計數器(CQ27G2/C27G2Z)	關閉/右上/下/左下/左上	右在所選的角落上顯示V頻率
	MBR 0-20 調整	動態模糊降低。
	Adaptive-Sync 開	或關停用或啟用Adaptive-Sync。

註：
MBR 及 Overdrive Boost 功能僅限在 Adaptive-Sync 關閉時使用，且垂直頻率高達 75 Hz。

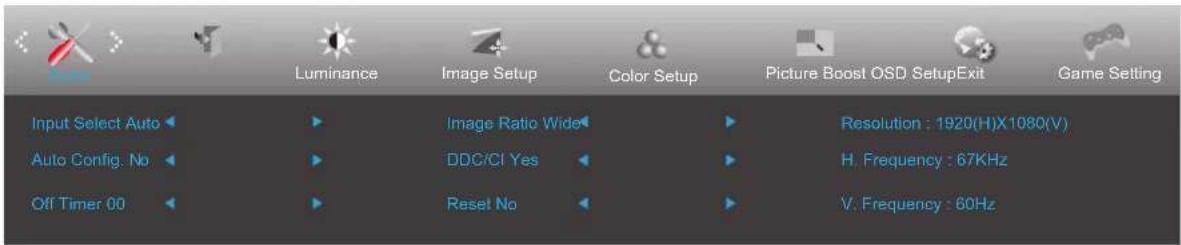

Extra（其他）

	Input Select(輸入選擇)		選擇輸入訊號來源
	Auto Config(自動調整)(C27G2)	是或否 自動將圖片調整為預設值
	Off timer(定時關機)	0-24 小時 選擇 DC 關機時間
	Image Ratio (圖像比例)	寬	選擇影像顯示的比例。
		4:3
		1:1
		17” (4:3)
		19” (4:3)
		19” (5:4)
		19” W (16:10)
		21.5” W (16:9)
		22” W (16:10)
		23” W (16:9)
		23.6” W (16:9)
		24” W (16:9)
	DDC/CI 是或否	開啟或關閉 DDC/CI 支援
	Reset(重設)	是或否 將功能表重設為預設值

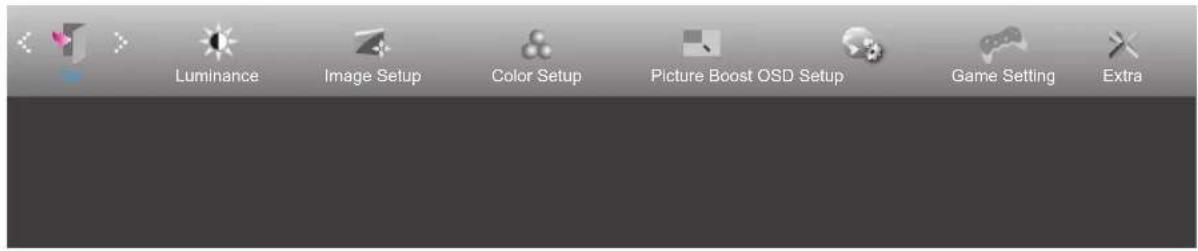

Exit（退出）

狀態 LED 顏色
Full Power Mode(全電源模式) 白色
Active-off Mode(主動關閉模式) 橙色

故障排除

故障與問題 可能的解決方法
電源 LED 未亮起 請確定電源按鈕在開啟位置,且電源線已妥善插入接地的插座及顯示器。
畫面上無影像	● 電源線是否正確連接?請檢查電源線是否妥善插入,以及是否有電源供應。● 織線是否正確連接?(使用 D-SUB 織線連接)檢查 D-SUB 織線連接狀況。(使用 HDMI 織線連接)檢查 HDMI 織線連接狀況。(使用 DP 織線連接)檢查 DP 織線連接狀況。* 並非每種機型都適用 D-SUB/HDMI/DP 輸入。● 若電源已開啟,請將電腦重新開機,查看初始(登人)畫面。若顯示初始(登人)畫面,請於適用模式下(Windows7/8/10 的安全模式)啟動電腦,接著變更視訊卡頻率。(請參考設定最佳解析度)若未顯示初始(登人)畫面,請洽詢服務中心或經銷商。● 書面是否出現「不支援的輸入」?視訊卡訊號超過顯示器可處理的最大解析度及頻率時,會看見此訊息。請調整顯示器可處理的最大解析度及頻率。● 確保 AOC 顯示器驅動程式已安裝。
圖片模糊或有虛影問題	調整對比及亮度控制。按本鍵自動調整。檢查您是否在使用信號延長線或切換器。建議將顯示器直接插入電腦後方視訊卡的輸出接孔。
圖片跳動、閃爍或有波紋現象	請將造成電力干擾的電子裝置盡量遠離螢幕。將再新率設定為顯示器日前解析度下可用的最高頻率。
顯示器卡在 Active Off(主動關閉)模式	電腦的電源開關應在「開啟」位置。電腦的視訊卡應插入插槽定位。檢查顯示器的視訊纜線是否確實連接電腦。檢查顯示器的視訊纜線及纜線接腳是否正常。按 CAPS LOCK 鍵看是否出現 CAPS LOCK LED(大寫鍵鎖住燈號),以確定電腦是否正常。按下 CAPS LOCK 鍵後,LED 應亮起或熄滅。
任一主色(紅、綠或藍色)遺失	檢查顯示器的視訊纜線及纜線接腳是否正常。檢查顯示器的視訊纜線是否確實連接電腦。
畫面影像未置中或大小錯誤 調整	水平或垂直位置,或按熱鍵(AUTO)。
圖片顏色不正常(白色不白) 調整 RGB 顏色或選擇所要的色溫。
畫面出現水平或垂直干擾	請用 Windows 7/8/10 關機模式調整時脈及焦距。按本鍵自動調整。

規格

一般規格

面板	型號名稱	C27G2/C27G2Z
	驅動系統 TFT 彩色 LCD
	可視影像大小 對角線 68.6 cm
	像素間距 0.3114mm(H) x 0.31	4mm(V)
	顯示器色彩	16.7M 色
其他	水平掃描範圍	30k-83kHz(D-SUB)30k-200kHz(HDMI/DP)
	水平掃描大小(最大) 597.888 mm
	垂直掃描範圍	50-76Hz(D-SUB)48-165Hz(HDMI/DP)
	垂直掃描大小(最大) 336.312 mm
	最佳預設解析度 1920x1080@60Hz
	最大解析度	1920x1080@60Hz(D-SUB)1920x1080@165Hz(HDMI, DP) (C27G2)1920x1080@240Hz(HDMI/ DP) (C27G2Z)
	隨插即用	VESA DDC2B/CI
	電源 100-240V~, 50/60Hz, 1.5A
	耗電量	典型(亮度=90,對比=50) 31W
		最大(亮度=100,對比=100)	≤41W
		節能模式	≤0.3W
實體特性	接頭類型 VGA/HDMI/DP/ 耳機輸出
	訊號纜線類型	可拆式
環境	溫度	操作 0° ~ 40°
		非操作 -25° ~ 55°
	溼度	操作 10%~85%(非冷凝)
		非操作 5%~93%(非冷凝)
	海拔高度	操作 0~5000 公尺(0~16404 英尺)
		非操作 0~12192 公尺(0~40000 英尺)
面板	型號名稱	CQ27G2
	驅動系統 TFT 彩色 LCD
	可視影像大小 對角線 68.6 cm
	像素間距 0.2331mm(H)×0.2331mm(V)
	顯示器色彩	16.7M 色
其他	水平掃描範圍	30k-200kHz
	水平掃描大小(最大) 596.736mm
	垂直掃描範圍 48-144Hz
	垂直掃描大小(最大) 335.664mm
	最佳預設解析度	2560x1440@60Hz
	最大解析度	2560x1440@144Hz
	隨插即用 VESA DDC2B/CI
	電源 100-240V~, 50/60Hz, 1.5A
	耗電量	典型(亮度=90,對比=50) 28W
		最大(亮度=100,對比=100)	≤38W
		節能模式	≤0.3W
實體特性	接頭類型 HDMI/DP/ 耳機輸出
	訊號纜線類型	可拆式
環境	溫度	操作 0° ~ 40°
		非操作 -25° ~ 55°
	溼度	操作 10%~85%(非冷凝)
		非操作 5%~93%(非冷凝)
	海拔高度	操作 0~5000 公尺(0~16404 英尺)
		非操作 0~12192 公尺(0~40000 英尺)

預設顯示模式

C27G2/C27G2Z

標準 解析度 水平頻率(kHZ)垂直頻率(Hz)
VGA 640x480@60Hz 31.469 59.94
VGA 640x480@67Hz 35 66.667
VGA 640x480@72Hz 37.861 72.809
VGA 640x480@75Hz 37.5 75
VGA 640x480@100Hz 51.08 99.769
VGA 640x480@120Hz 61.91 119.518
DOS MODE 720x400@70Hz 31.469 70.087
DOS MODE 720x480@60Hz 29.855 59.710
SD 720x576@50Hz 31.25 50
SVGA 800x600@56Hz 35.156 56.25
SVGA 800x600@60Hz 37.879 60.317
SVGA 800x600@72Hz 48.077 72.188
SVGA 800x600@75Hz 46.875 75
SVGA 800x600@100Hz 63.684 99.662
SVGA 800x600@120Hz 76.302 119.97
SVGA 832x624@75Hz 49.725 74.551
XGA 1024x768@60Hz 48.363 60.004
XGA 1024x768@70Hz 56.476 70.069
XGA 1024x768@75Hz 60.023 75.029
XGA 1024x768@100Hz 81.577 99.972
XGA 1024x768@120Hz 97.551 119.989
WXGA+ 1440x900@60Hz 55.935 59.887
SXGA 1280x1024@60Hz 63.981 60.02
SXGA 1280x1024@75Hz 79.975 75.025
HD 1280x720@50Hz 37.071 49.827
HD 1280x720@60Hz 45 60
HD 1280x1080@60Hz 67.173 59.976
Full HD 1920x1080@60Hz 67.5 60
Full HD 1920x1080@100Hz 113.21 99.93
Full HD 1920x1080@120Hz 137.26 119.982
Full HD (C27G2) 1920x1080@165Hz 183.15 165
Full HD (C27G2Z) 1920x1080@240Hz 274.519 239.964

CQ27G2

標準 解析度 水平頻率(kHZ)垂直頻率(Hz)
VGA 640x480@60Hz 31.469 59.940
VGA 640x480@72Hz 37.861 72.809
VGA 640x480@75Hz 37.500 75.00
SVGA 800x600@56Hz 35.156 56.250
SVGA 800x600@60Hz 37.879 60.317
SVGA 800x600@72Hz 48.077 72.188
SVGA 800x600@75Hz 46.875 75.000
XGA 1024x768@60Hz 48.363 60.004
XGA 1024x768@70Hz 56.476 70.069
XGA 1024x768@75Hz 60.023 75.029
SXGA 1280x1024@60Hz 63.981 60.020
SXGA 1280x1024@75Hz 79.976 75.025
WXGA+ 1440x900@60Hz 55.935 59.887
WXGA+ 1440x900@60Hz 55.469 59.901
WSXGA 1680x1050@60Hz 65.290 59.954
WSXGA 1680x1050@60Hz 64.674 59.883
FHD 1920x1080@60Hz 67.500 60.000
QHD for HDMI,DP 2560x1440@60Hz 88.787 59.951
QHD for HDMI,DP 2560x1440@75Hz 111.028		74.968
QHD for HDMI,DP	2560x1440@144Hz	222.056 143.952
IBM MODES
DOS	640x350@70Hz 31.469 70.087
DOS	720x400@70Hz 31.469 70.087
MAC MODES
VGA 640x480@67Hz 35.000 66.667
SVGA 832x624@75Hz 49.725 74.551
XGA 1024x768@75Hz 60.241 74.927

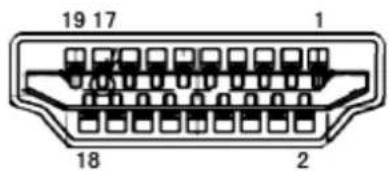

接腳分配

接腳編號	訊號名稱 接腳編號 訊	訊號名稱 接	腳編號 訊號名稱
1. TMDS	數據 2 + 9. TMDS 數	據 0- 17.	DDC/CEC 接地
2. TMDS	數據 2 被覆 10. TMDS	時頻 + 1	8. +5V 電源
3. TMDS	數據 2- 11. TMDS 時頻	被覆 19.	熱插頭偵測
4. TMDS	數據 1 + 12. TMDS	時頻 -
5. TMDS	數據 1 被覆 13. CEC
6. TMDS	數據 1- 14. 保留 (N.C.	開啟裝置)
7. TMDS	數據 0 + 15. SCL
8. TMDS	數據 0 被覆 16. SDA

20 針彩色顯示器訊號線

接腳編號 訊號名稱 接腳編號 訊號名稱
1 ML_Lane 3 (h) 11 GND
2 GND 12 ML_Lane 0 (p)
3 ML_Lane 3 (b) 13 CONFIG1
4 ML_Lane 2 (h) 14 CONFIG2
5 GND 15 AUX_CH(p)
6 ML_Lane 2 (b) 16 GND
7 ML_Lane 1 (h) 17 AUX_CH(n)
8 GND 18 熱插頭偵測
9 ML_Lane 1 (b) 19 返回 DP_PWR
10 ML_Lane 0 (n) 20 DP_PWR

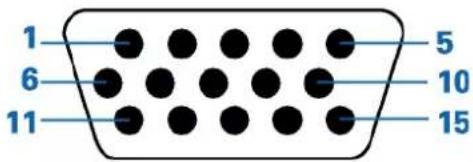

15 針彩色顯示器訊號線

接腳編號 訊號線 15 接腳側 接腳編號 訊號線 15 接腳側
1 視訊紅色 9	+5V
2 視訊綠色 10	接地
3 視訊藍色 11	N.C.
4 N.C. 12 DDC 序列數據
5 偵測纜線 13	H-sync
6 GND-R 14	V-sync
7 GND-G 15	DDC 序列時頻
8 GND-B

隨插即用

隨插即用DDC2B功能

本顯示器具備符合 VESA DDC 標準的 VESA DDC2B 性能。即本顯示器可告知主機系統其身分，並依據所用的 DDC 程度，提供有關顯示性能的其他資訊。

DDC2B 是以 I2C 通訊協定為基礎的雙向數據通道。主機可透過 DDC2B 通道要求 EDID 資訊。
