SC-32E - 屏幕 AG Neovo - 免费用户手册

产品类型	液晶显示器
型号	SC-32E
品牌	AG Neovo
屏幕尺寸	32英寸
面板类型	VA
分辨率	1920 x 1080 (全高清)
亮度	250 cd/m²
对比度	3000:1
响应时间	8 ms
可视角度	178° / 178°
视频输入接口	VGA, HDMI, DisplayPort
音频输入	3.5mm 音频插孔
内置扬声器	有 (2 x 2W)
电源	AC 100-240V, 50/60Hz
功耗 (典型)	45W
待机功耗	< 0.5W
尺寸 (含底座)	728 x 487 x 210 mm
重量 (含底座)	7.5 kg
VESA 挂架	100 x 100 mm
倾斜角度	-5° ~ 15°
安全锁孔	Kensington 锁孔
颜色	黑色
清洁方法	用微湿软布轻轻擦拭屏幕，避免使用含酒精或氨的清洁剂
工作温度	0°C ~ 40°C
存储温度	-20°C ~ 60°C

常见问题 - SC-32E AG Neovo

如何连接SC-32E显示器到电脑？

使用VGA、HDMI或DisplayPort线缆连接显示器背面的对应接口，再连接电源线即可。建议优先使用HDMI或DisplayPort获得最佳画质。

SC-32E支持壁挂安装吗？

是的，背面有标准VESA 100x100mm挂孔，可使用兼容的壁挂支架。

屏幕出现亮斑或坏点怎么办？

如果亮斑或坏点数量在国家规定范围内（通常为3-5个），属于正常现象。若超出，请联系AG Neovo售后服务。

如何清洁SC-32E屏幕？

关闭显示器电源，用柔软的干布轻轻擦拭。若需湿擦，请将布用清水润湿后拧干，避免液体流入内部。

SC-32E的分辨率是多少？

出厂默认分辨率为1920x1080 @60Hz，兼容全高清信号。

显示器没有信号怎么办？

请检查线缆连接是否牢固，尝试重新插拔。确保电脑已开机且显卡驱动正常。也可尝试更换信号源或线缆。

如何调整SC-32E的亮度和对比度？

按下显示器上的菜单键，用按键进入OSD菜单，选择“亮度”和“对比度”进行调节。

SC-32E有内置音箱吗？

有，内置两个2W扬声器，可通过3.5mm音频线或HDMI音频输出播放声音。

显示器的功耗是多少？

典型功耗约45W，待机功耗小于0.5W。

哪里可以下载SC-32E的驱动或说明书？

请访问AG Neovo官方网站，在支持页面输入型号SC-32E，即可下载驱动、用户手册和相关文档。

用户手册 SC-32E AG Neovo

1.1 包裝內容物 ..... 7
1.2 安装....8

1.2.1 安装底座....8
1.2.2 調整傾斜度 9
1.2.3 壁掛安裝....9

1.3 概觀....10

1.3.1 正視圖....10
1.3.2 控制按鈕....11
1.3.3 後視圖....12

第 2 章：螢幕顯示 (OSD) 選單

2.1 使用 OSD 選單 ..... 13
2.2 OSD 選單樹狀結構....14

第3章：附錄

3.1 警告訊息....15
3.2 USB 多媒體格式和解析度.....16
3.3 時序 ..... 18
3.4 故障排除....19

第4章：規格

4.1 顯示器規格 ..... 20
4.2 顯示器尺寸 ..... 21

安全資訊

WEEE

歐盟私人家中使用者棄置廢棄設備。

在產品或其包裝上的本符號，代表本產品不得任意與您的其他家庭廢棄物一同棄置。相反的，您必須負責將本廢棄設備攜至指定的廢棄電子及電器產品回收點棄置。在棄置時對廢棄設備進行分類收集及回收作業，可協助保護自然資源並確保以保護人類健康及環境的方式進行回收。若想瞭解可在何處丟置本廢棄設備並回收之詳細資訊，請聯絡您所在城市的辦事處、家用廢棄物處理中心或購買本產品的商店。

適用於歐盟私人家庭。為了協助保護自然資源，並確保以保護人類健康和環境的方式回收產品，請注意下列事項：

• 裝置或外包裝上的打叉垃圾桶表示，產品符合歐洲 WEEE（廢電力電子設備）指令
• 請務必將舊裝置與家庭廢棄物分開處理
• 應事先取出電池並另外棄置至正確的收集系統
• 您負責在棄置前刪除舊裝置上的個人資料
• 私人家庭可免費交出舊裝置
• 若想瞭解可在何處丟置本廢棄設備並回收之詳細資訊，請聯絡您所在城市的辦事處、家用廢棄物處理中心或購買本產品的商店。

預防措施

注意事項

本手冊中所使用的符號

此圖示表示可能導致人員受傷或對產品造成損害的危險物。

此圖示表示重要的操作以及維修資訊。

使用須知

• 使用 LCD 顯示器前請詳讀本使用手冊，並妥善保管以便日後參考用。
• 本手冊內的產品規格及其他資訊僅供參考。所有資訊如有變更，恕不另行通知。更新後的內容可從我們的網站 www.agneovo.com 下載。
• 如要保護您的消費者權利，請勿撕下 LCD 顯示器的任何貼紙，以免影響保固期限之判定。

架設顯示器的注意事項

請勿將 LCD 顯示器放在熱源附近，如暖爐、排氣孔或受到陽光直射。

請勿覆蓋或堵住外殼的通風孔。

請將 LCD 顯示器放在穩定的區域。勿將 LCD 顯示器安置在可能受到震動或衝擊的地方。

請將 LCD 顯示器放在通風良好的區域。

勿將 LCD 顯示器放在室外。

勿將 LCD 顯示器放在灰塵多或潮濕的環境中。

請勿透過通風孔潑灑液體或將利器插入 LCD 顯示器，以免意外起火、觸電或損壞 LCD 顯示器。

注意事項

使用注意事項

僅可使用 LCD 顯示器隨附的電源線。
	電源插座應安裝於 LCD 顯示器附近並容易操作拔取。
	若使用延長線連接 LCD 顯示器電源,請確定插入電源插座的總電流耗用量不超過安培額定。
	電源纜線上切勿放置任何東西。請勿將 LCD 顯示器放在電源線可能會被踩踏的地方。
	若一段時間不使用 LCD 顯示器,請將電源插座上的插頭拔下。
	取下電源線時,請拿穩插頭然後拔出。請勿用力拉扯電線,以免起火或引起觸電。
	手潮濕時,請勿取下或接觸電源線。

警告：

如有下列情況，請取下電源插座上的插頭，並洽詢合格的維修人員：

• 電源線有損壞。
• LCD 顯示器曾掉落或外殼有受損。
• LCD 顯示器冒煙或出現異味。

警告：

安裝違反操作指示可能導致不良的後果，尤其是致使他人受傷及損壞財物。已經將顯示器懸吊於天花板或其他水平表面上方的使用者，強烈建議聯絡 AG Neovo 尋求相關諮詢與解決方法，確保享有愉悅且滿意的顯示體驗。

清潔與維護

請勿自行維修 LCD 顯示器，如需維修請洽合格的維修人員。

開啟或取下顯示器護蓋可能導致危險電壓外洩或其他風險。

LCD 顯示器使用須知

為維持穩定的亮度效能，建議使用低亮度設定。

因燈泡使用壽命的關係，LCD 顯示器的亮度品質可能隨使用時間漸長而降低。

若長時間顯示靜態影像，可能會導致 LCD 顯示器上出現殘留的影像，此現象稱為殘影或影像烙印。

如要避免影像殘留，請執行以下操作：

• 將 LCD 顯示器設定為閒置幾分鐘後便自動關機。
• 使用有移動圖像或空白影像的螢幕保護程式。
• 定期切换桌面背景。
• 將 LCD 顯示器調至低亮度設定。
• 系統不使用時，關閉 LCD 顯示器。

若 LCD 顯示器出現殘影時，請執行以下操作：

• 關閉 LCD 顯示器，讓其休機一段時間。可能需要好幾小時或好幾天的時間。
• 使用螢幕保護程式並讓它長時間執行。
• 使用黑白影像並讓它長時間執行。

LCD 顯示器內部佈滿了無數微小的電晶體，因少數幾顆電晶體損壞，而產生斑點乃正常現象。此為可接受之情況，並非故障。

第1章：產品說明

1.1 包装內容物

拆封後，請檢查包裝內是否含以下項目。若遺漏以下任何項目或有破損，請與經銷商聯絡。

LCD 顯示器

• 遙控器不附帶電池。
• 遙控器需要 2 顆 AAA 電池。
• 請使用隨附的電源線。

- 以上圖片僅供參考。實際出貨項目可能有所不同。

產品說明

1.2 安装

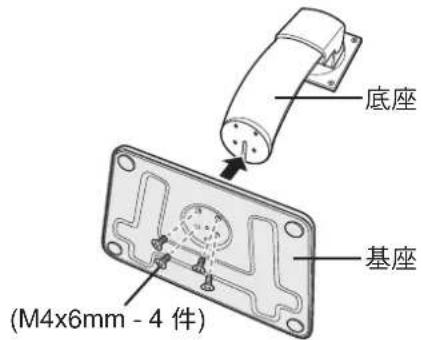

1.2.1 安装底座

1. 將 LCD 顯示器放在有軟墊的表面上，並使螢幕面朝下。
2. 將底座安裝至支架並用螺絲固定，將它們緊密接合。
3. 將底座支架安裝至 LCD 顯示器並用螺絲固定，將它們緊密接合。

為了舒適地觀看，請在 -7^ 至 17^ 的角度範圍內，傾斜 LCD 顯示器。請一手抓住底座，另一手將 LCD 顯示器調整至想要的角度。

1.2.3 壁掛安裝

若要將 LCD 顯示器掛到牆壁上，請執行下列步驟：

1. 拆下底座支架。
2. 將 LCD 顯示器掛到牆壁上。

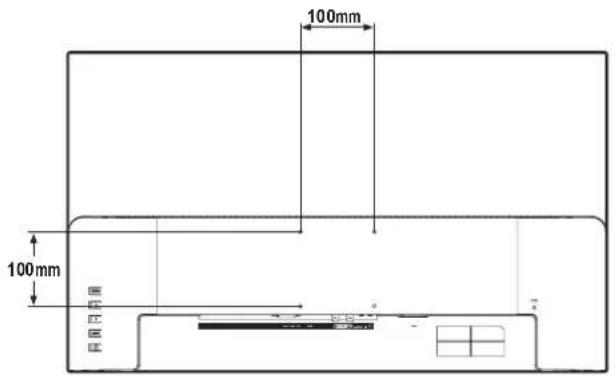

將安裝支架旋入 LCD 顯示器背面的 VESA 鑽孔。

注意：請採取必要措施，避免 LCD 顯示器於地震或其他災難時掉落，並盡可能降低人員受傷與顯示器損壞的可能性。

• 僅可使用 AG Neovo 推薦的 100 x 100 mm 壁掛套件。所有 AG Neovo 壁掛組套件皆符合 VESA 標準。
• 懸掛 LCD 顯示器的實心牆面，其構造強度需足以承受顯示器的重量。
• 將 LCD 顯示器掛到牆壁上時，建議避免向下傾斜。

2 遙控器感應器： 接收遙控器的命令訊號。
3 電源狀態指示燈：指示顯示器的運作狀態：

• 亮起綠燈表示顯示器開啟
• 閃爍黃燈表示顯示器待機模式
• 指示燈熄滅表示已關閉顯示器的主電源

產品說明

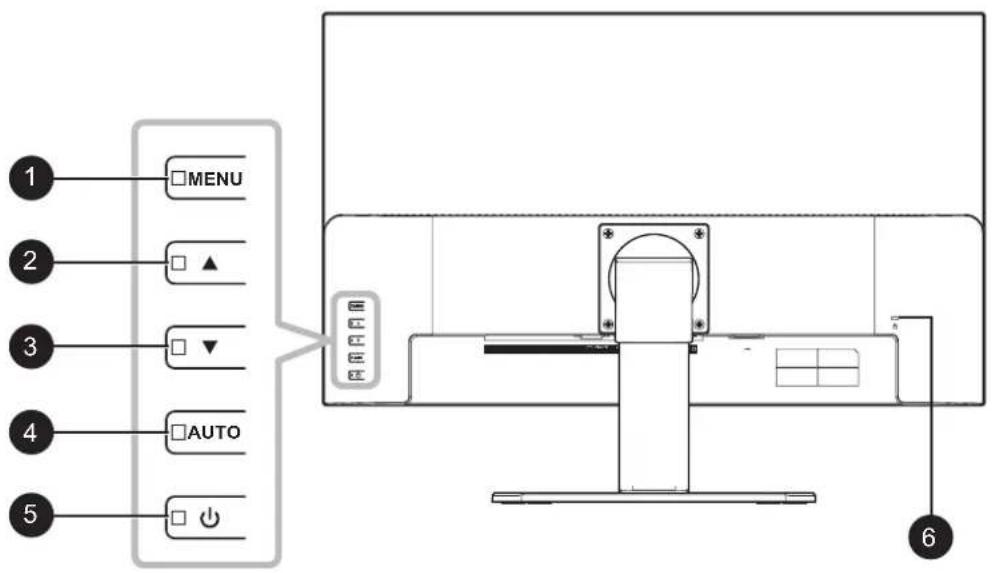

1.3.2 控制按钮

1 MENU:

OSD 選單開啟／關閉。

2 上(▲): 快速鍵: 來源鍵:

OSD 選單開啟時，瀏覽調整圖示或調整功能。

3 下(▼): 快速鍵: 音量鍵:

• OSD 選單開啟時，瀏覽調整圖示或調整功能。
• 按 ▼ 按鈕時，可調整音量。▲/▼ 按鈕可用於音量調整。

4 自動：快速鍵：停格開啟／關閉

OSD 選單開啟時，此按鍵用於功能調整確認。

5 POWER (電源):

按此鍵可開啟或關閉顯示器。

6 Kensington 安全插槽：

用於保全及防竊。

產品說明

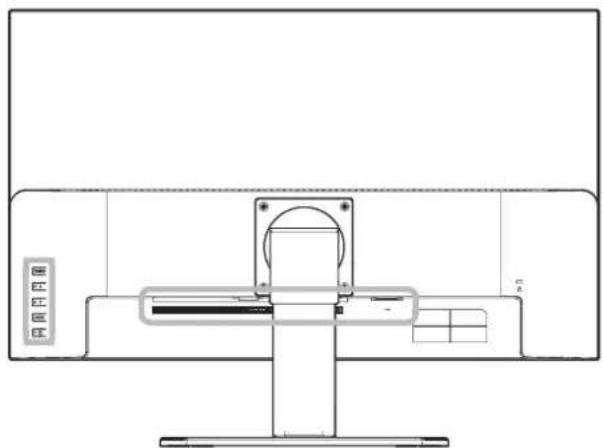

1.3.3 後視圖

USB (韌體/多媒體功能)： 連接 USB 儲存裝置以進行韌體更新／媒體播放。
2 HDMI輸入：連接HDMI視頻/音頻輸入源。
3 DVI輸入：連接DVI-D視訊輸入源。
4 VGA輸入(D-Sub)：連接VGA視訊輸入源。
5 CVBS輸入：連接至CVBS視訊輸入來源（BNC接頭）。
6 CVBS輸出：連接至CVBS以進行視訊來源輸出（BNC接頭）。
7 AUDIO IN (音訊輸入)： 連接至音訊輸入來源（3.5 mm 立體聲音訊插孔）。
8 連接至耳機（3.5mm 立體聲音訊插孔）。
9 \~: 將電源線連接至顯示器，並將插頭插入電源插座。

附註：必要時按 ▲ 按鈕或 SOURCE 按鈕，選擇視訊輸入來源。

第2章：螢幕顯示(OSD)選單

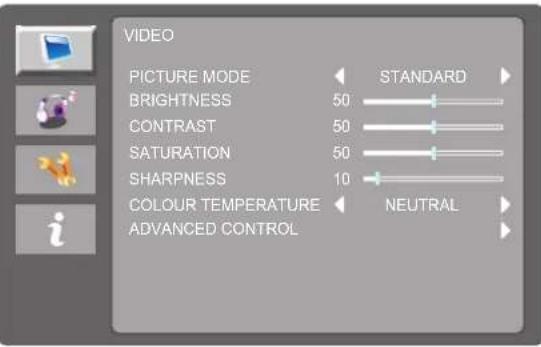

2.1 使用 OSD 選單

# 選單導覽		操作
		控制面板 遙控器
1	顯示主選單畫面。	按 MENU。	按 MENU。

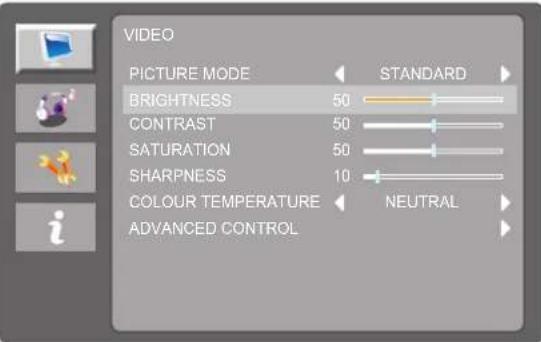

2	進入子選單。反白項目(淺灰色長條)表示使用中的子選單項目。	1 按下 ▲ 或 ▼ 選擇主選單項目。2 按 AUTO 進入子選單。3 按 ▲/▼ 選擇子選單項目。4 按 AUTO 進入調整模式。	1 按下 ▲ 或 ▼ 選擇主選單項目。2 按 OK 或 ▶ 進入子選單。3 按 ▲/▼ 選擇子選單項目。4 按 OK 進入調整模式。
3	調整設定值。例如:	按 AUTO (反覆)變更設定或按 ▲/▼ 調整值。	按 OK (反覆)變更設定或按 ◀/▶ 調整值。
4	返回上一層選單及/或關閉 OSD 視窗。 按 MENU 一次可	返回上一層選單。反覆按MENU 可關閉 OSD視窗。	按 MENU 可返回上一層選單。反覆按MENU 或按 EXIT,可關閉 OSD 視窗。

附註：修改設定值後，若使用者進行以下動作，便會儲存所有變更：
• 繼續操作另一個選單
- 退出 OSD 選單
- 等待 OSD 選單消失

螢幕顯示(OSD)選單

2.2 OSD 選單樹狀結構

主選單 子選單 參考
視訊 畫面模式
	亮度
	對比
	飽和度
	色調
	清晰度
	色溫
	進階控制
音訊 聲音模式
	平衡
	低音
	高音
	虛擬環繞
	自動音量
設定 語言
	背光
	OSD 計時器
	OSD 透明度
	待機
	VPM
	來源偵測
	藍色畫面
	色彩系統
	防烙印
	重設為預設值
資訊 INPUT:
	韌體版本:

附註：部分選單項目的可用性視輸入源訊號而定。若選單無法操作，便會禁用並顯示灰色。

第3章：附錄

3.1 警告訊息

出現任一警告訊息時，請檢查以下項目。

警告訊息 原因 解決方法
INVALID FORMAT	電腦顯示卡的解析度或更新率設定過高。	√ 變更顯示卡的解析度或更新率。
NO SIGNAL	LCD 顯示器偵測不到輸入源訊號。	√ 檢查輸入源的電源是否開啟。√ 檢查訊號線的連接是否正確。√ 檢查連接線接孔內的針腳是否有扭曲或損壞。
KEYPAD LOCK	按鍵列已鎖定。	√ 按住 AUTO 鍵 5 秒可啟用/停用按鍵鎖定(不含電源)功能。√ 按住 MENU 鍵移可啟用/停用按鍵鎖定(全部)功能。
INVALID OPERATION	在多媒體模式下,不支援播放控制功能。	√ 使用其他控制功能控制播放。
NOT AVAILABLE	不支援特定遙控器按鈕應執行的功能。	√ 使用其他遙控器功能。
UNSUPPORTED FILE	不支援要在多媒體模式下播放的檔案。	√ 將檔案轉換成支援的格式。
WARNINGChanging the following settings in OSD menu may increase the power consumption of your monitor.· COLOUR TEMPERATURE· DCH· VOLUMEDo you want to continue to change?ACCEPT CANCEL	只有在初次變更選單功能設定時,才會顯示此警告訊息方塊。	√ 按 Enter 按鈕繼續設定變更,或按「取消」按鈕停用設定變更。附註:操作可能因不同的產品型號而異。

附錄

3.2 USB 多媒體格式和解析度

附註：

本節中的多媒體格式和解析度，適用於 USB 2.0 相容 USB 儲存裝置上的多媒體內容。

畫面

畫面
JPG 3840 x 2160	640 x 480
	2400 x 1800 320 x 240
	1024 x 768 176 x 144

視訊

視訊
AVI AVC 720p
		480p
		360p
	DIVX 720p
		480p
		360p
	MJPEG PCM 320 x 240
	XVID 720p
		480p
		360p
FLV FLV 1080p
		720p
		480p
		360p
	AVC 1080p
		720p
		480p
		360p
MKV AVC 1080p
		720p
		480p
		360p
	HEVC 1080p
		720p
		480p
		360p

附錄

視訊
MOV AVC 720p
		480p
		360p
		240p
	DIVX 720p
		480p
		360p
		240p
MOV HEVC 1080p
		720p
		480p
		360p
MP4 AVC 1080p
		720p
		480p
		360p
	DIVX 1080p
		720p
		480p
		360p
	HEVC 1080p
		720p
		480p
		360p
MPG SVCD NTSC
	SVCD PAL
	VCD NTSC
	VCD PAL

音訊

音訊
AAC MP3 VBR
M4a OGG
MP3

文字

文字

TXT

附註：

如果內容的標準位元率／畫格率高於上表所列的相容每秒畫格率，音訊或視訊可能無法運作。
◆ 若視訊內容的位元速率／畫面播放率大於上表規定的速率，會斷斷續續的播放視訊。

附錄

3.3 時序

問題 可能起因與解決方法
沒有畫面。• LED指示燈沒有亮起。	·檢查 LCD 顯示器的電源是否開啟。·檢查電源線與 LCD 顯示器的連接是否正確。·檢查電源線是否確實插入電源插座。
·LED指示燈為綠色。·檢查電腦的電源是否開啟。·檢查電腦是否處於待機模式,請移動滑鼠或按任一按鈕喚醒電腦。
影像位置錯誤。	·如果是 VGA 輸入,請在「視訊( [IMAGE] )>自動調整」選單中,調整「水平位置」和「垂直位置」設定(請參閱頁碼 15)。
顯示的文字模糊不清。	·如果是 VGA 輸入,請在「視訊( [IMAGE] )>自動調整」選單中,調整「時脈」和「相位」設定(請參閱頁碼 15)。
畫面上出現紅、藍、綠、白的小點。	·LCD 顯示器內部佈滿了無數微小的電晶體,因少數幾顆電晶體損壞,而產生斑點乃正常現象。此為可接受之情況,並非故障。
無音訊輸出。·檢查音量是	否設為 0(請參閱頁碼 15)、或靜音是否開啟。·若為 VGA 輸入源,請檢查電腦的音訊設定。
LCD 顯示器上產生水珠。	·將 LCD 顯示器從低室溫搬到高室溫的地方時,容易產生此一現象。此時請勿開啟 LCD 顯示器電源,等凝結的水珠蒸發後再開機。
畫面上的靜態影像有模糊的影子。	·關閉 LCD 顯示器,讓其休機一段時間。·使用螢幕保護程式或黑白影像,讓顯示器長時間保持運作。
在多媒體模式下,圖片、音樂、影片或文字檔案在瀏覽器檢視中不可見。	·請務必開啟「PHOTO」資料夾中的圖片檔案、「MUSIC」資料夾中的音樂檔案、「MOVIE」資料夾中的影片檔案,以及「TEXT」資料夾中的文字檔案。·確保檔案的格式受支援。請參閱頁碼 15。

第4章：規格

4.1 顯示器規格

SC-32E
面板 面板類型 LED	背光 TFT LCD	(VA 技術)
	面板尺寸 31.5"
	最大解析度 FHD 1920 x 1080
	像素大小 0.364mm
	亮度 300 cd/m	2
	對比 20,000,000:1 (DCR)
	視角 (H/V)	178°/178°
	顯示顏色 16.7M
	反應時間 5 ms
	表面處理 防眩光處理	(霧面 25%),3H 硬質塗層
更新率(水平/垂直)	水平頻率 30 kHz-85 KHz
	垂直頻率 48 Hz-75 Hz
輸入 HDMI 1.4 x 1
	DVI 24-Pin DVI-D x 1
	VGA 15-Pin D-Sub x 1
	複合 BNC x 1
輸出 複合 BNC x 1
其他連接功能 USB 2	0 x 1(維修連接埠/	媒體播放)
音訊 音訊輸入 立體	聲音訊插孔 (3.5 mm)
	音訊輸出 立體聲音訊插孔 (3.5 mm)
	內部喇叭 3W x 2
電源 電源供應器 內部
		電源需求 AC 100-240V,50/60 Hz
		開啟模式 26W(開啟)
		待機模式 <0.5W
		關閉模式 <0.3W
操作條件 溫度		5°C-35°C (41°F-95°F)
	濕度 20%-85%(無凝結)
存放條件 溫度		-20°C-60°C (-4°F-140°F)
	濕度 5%-85%(無凝結)
固定 VESA FPMPMI 是 (100 x 100 mm)
底座 傾斜		-7°至17°
安全性 Kensington 防竊插槽 是
尺寸 產品含底座(寬 x 高 x 深)		728.8 x 540.3 x 236.8 mm (28.7" x 21.3" x 9.3")
		包裝(寬 x 高 x 長)
重量 產品含底座 8.1 kg (17.9 lb)
		包裝

附註：所有規格如有變更，恕不另行通知。

規格

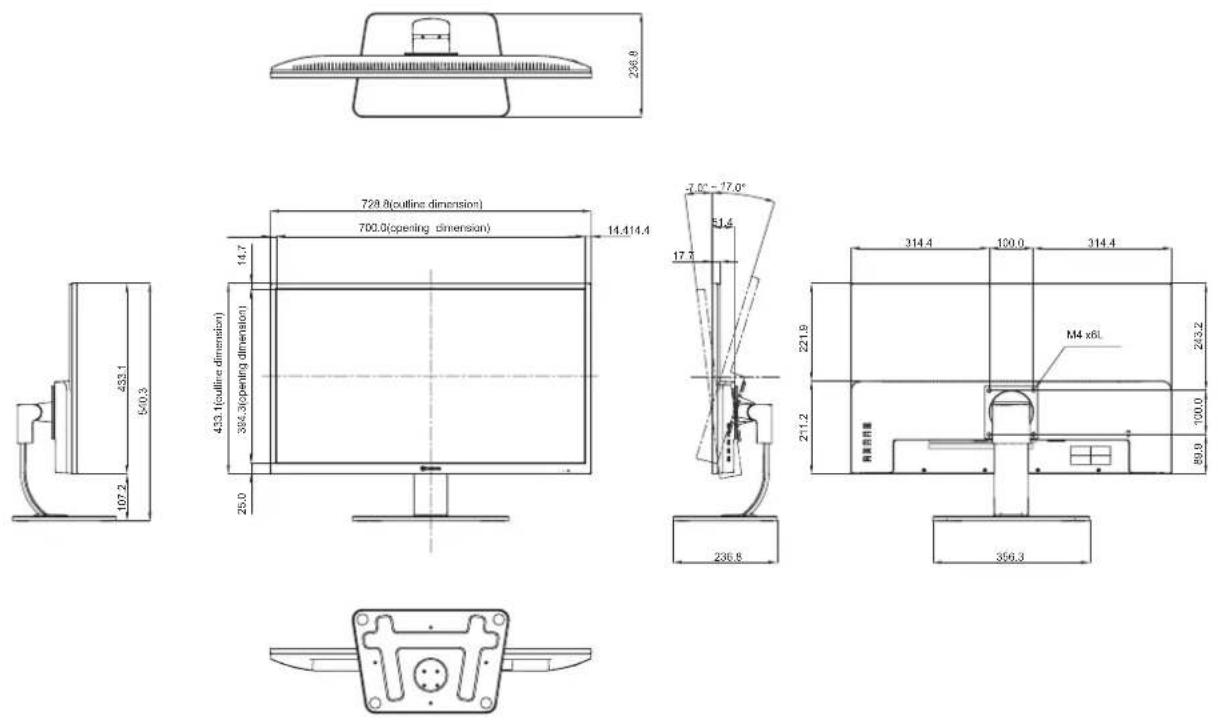

4.2 顯示器尺寸

AG Neovo

公司地址：11503 台北市南港區園區街 3 之 1 號五樓之 1

SC-32E EPREL 註冊號碼：438398
