MDA 1 - 未分类 S.M.S.L - 免费用户手册

产品类型	便携式USB DAC/耳机放大器
品牌	S.M.S.L
型号	MDA 1
尺寸（约）	100mm × 60mm × 20mm
重量（约）	100克
电源	USB供电（5V/500mA）
解码芯片	ESS ES9218P
支持采样率	PCM最高384kHz/32bit，DSD256
输入接口	USB-C（支持音频和充电）
输出接口	3.5mm单端 + 2.5mm平衡
最大输出功率	≥80mW @ 32Ω（平衡）
信噪比	≥120dB
总谐波失真	≤0.001%
频率响应	20Hz - 20kHz ±0.1dB
适用系统	Windows、macOS、Android、iOS（需OTG线）
主要功能	高解析音频解码、耳机放大、音量调节（硬件旋钮或按键）
清洁与维护	使用干燥软布清洁外壳，避免液体进入接口
安全注意事项	避免在高湿度或高温环境下使用，长时间不用请断开连接
包装内容	主机、USB-C线、快速指南
保修信息	自购买日起1年（需保留购买凭证）

常见问题 - MDA 1 S.M.S.L

MDA 1支持哪些输入源？

MDA 1通过USB-C输入，可连接电脑、智能手机、平板等设备，支持音频传输和供电。

如何切换单端和平衡输出？

MDA 1自动检测插入的耳机接口，当插入3.5mm插头时使用单端输出，插入2.5mm插头时使用平衡输出。无需手动切换。

MDA 1是否需要驱动程序？

在Windows系统下，建议安装官方USB音频驱动（可在S.M.S.L官网下载）以获得最佳性能。macOS、Android和iOS系统通常即插即用。

如何清洁MDA 1？

关闭设备，拔掉所有线缆，使用微湿的软布轻轻擦拭外壳。避免使用任何化学清洁剂或让液体进入接口。

MDA 1的最大输出功率是多少？

在32Ω负载下，平衡输出最大功率大于80mW，单端输出约30mW。可驱动大多数高灵敏度耳机。

MDA 1支持DSD音频吗？

支持，MDA 1可解码DSD64、DSD128和DSD256（DoP或原生模式取决于系统和播放器）。

MDA 1的保修期是多久？

自原始购买之日起1年。请妥善保管购买凭证以便保修服务。

MDA 1可以连接手机使用吗？

可以，但需要手机支持OTG功能。Android设备通常可直接连接，iPhone需使用Lightning转USB-C相机套件。

为什么MDA 1没有声音？

检查USB连接是否牢固，确保设备已被系统识别。在Windows中检查默认音频设备设置，并尝试重新插拔。如仍无声音，请尝试其它线缆或电脑接口。

MDA 1的电源来自哪里？

MDA 1由USB总线供电，无需外部电源。连接电脑或手机时自动取电。

用户手册 MDA 1 S.M.S.L

• 请将本音响系统安装在通风良好、阴凉、干燥、干净的位置，远离直射阳光热源、振动、灰尘、潮湿或寒冷。
• 只能使用本机指定的电压。使用高于指定数值的电压很危险，而且可能导致火灾，损坏本机或造成人身伤害。对于使用高于指定电压造成的任何损害我司将不负任何责任。
• 不要试图自行改造或修理本机。如果需要任何服务，请与销售或者我司客服人员联系。不管有任何理由，都没有打开机壳的必要。
• 如果打算长时间不使用本机（比如度假时），请从墙壁交流电源插座上断开电源线的连接。

重要提示：

本说明书所提到的产品规格和资讯仅供参考。如有内容更新，恕不另行通知。

保修条款

一、服务期限

佛山双木三林科技有限公司承诺产品的良好品质，产品自售出之后7天内正常使用情况下出现故障，客户可以选择退货或者保修（不影响二次销售才可退货）。正常使用一年内出现故障可以免费保修。
二、购买日期以销售商开出的购机发票或收据日期为准，网购可以交易截图为准。
三、有以下情况都不能享受“三包”服务

1. 一切人为因素损坏，包括非正常工作环境下使用或不按照说明书使用。

2. 用户私自拆机、改装、维修。

3. 使用非指定或许可的配件造成损坏的。

4.机身的QC或保修贴损毁。

5.不能出示有效购机凭证。

6.不属于本公司产品。

四、保修方式为送修

此条款只适于中国大陆，其它地区请参考当地销售代理商的规定和国家法规。

特点

• 支持MQA解码,支持MQA-CD;
• 两片ESS新一代高端数模芯片ES9039Q2M;
• 高通最新蓝牙芯片支持LDAC 24bit/96kHz、APTX/HD、SBC、AAC;
• 6片高端双运放OPA1612A和大量音频级元器件；
• 全新第三代XMOS XU-316, PCM支持到32bit/768kHz, DSD支持到DSD512;
• 音频专用时钟处理电路,大大降低时钟抖动;
• USB1.1与USB2.0两种模式选择；
• 输入端口(蓝牙除外)均支持MQA和DSD, 同轴和光纤支持DoP64;
• 内置自研低噪声开关电源和多个模拟电路低噪声电源；
• 使用钢化玻璃全贴合彩色显示屏；
• 高品质镀金输入输出连接端子；
• 日本音响协会（JAS）Hi-Res认证；
• 配备全功能遥控器。

技术参数

输入方式....		USB/光纤x2/同轴x2/蓝牙
输出方式....		单端线路/平衡线路/耳放
THD+N....		0.00005% (-124.5dB不计权)
输出幅度....	平衡线路 5.2Vrms
	单端线路	2.5Vrms
	耳放输出 8.2Vrms
耳放输出功率....	16Ω 2.5Wx2
	32Ω 1.7Wx2
输出阻抗....	线路输出 100Ω
	耳放输出 接近0Ω
动态范围....	平衡线路 132dB
	单端线路 127dB
	耳放输出 122dB
信噪比....	平衡线路 132dB
	单端线路 127dB
	耳放输出 122dB
USB传输方式....		异步传输
USB兼容性....		Windows 7/8/8.1/10/11(需要驱动)
		Mac OSX10.6以上、Linux(不需要驱动)
MQA解码....		USB/光纤/同轴
采样率与位深:
	USB PCM	44.1~768kHz(32bit)
		DSD 2.8224~22.5792MHz(1bit)
		DoP DoP256
	光纤/同轴	44.1~192kHz(24bit)
		DoP DoP64
蓝牙规格....		5.1(支持SBC,AAC,aptX,aptX HD,LDAC)
消耗功率....		<30W
待机功耗....		<0.5W
体积....		189x45x179mm(WxHxD)
重量....		1.02kg/2.24lbs

SMSL保留在不另行通知的情况下进行可能导致规格或特性更改的改进的权利。

关于遥控器

• 如果遥控器距离本机很近时操作仍无效，请用新电池更换。
• 如果要长时间不使用遥控器，请取出遥控器的电池。
• 按照电池处置的地方性法规处置废旧电池。

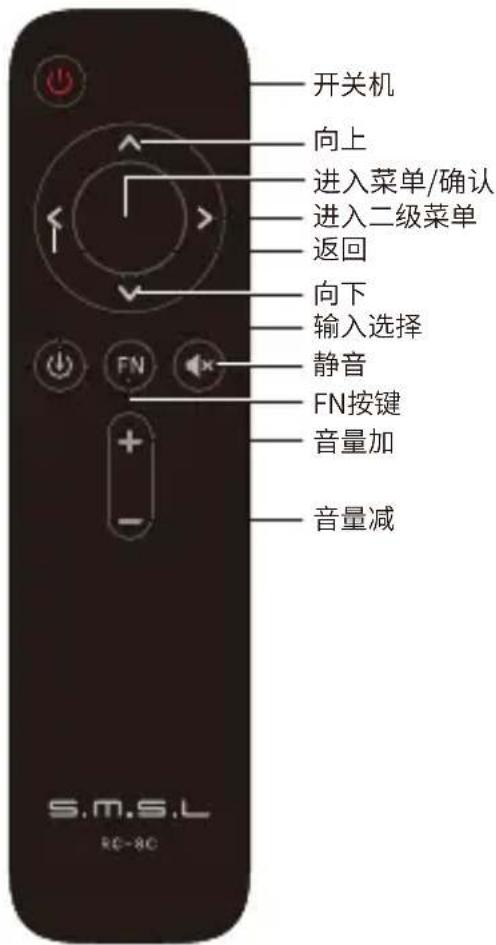

遥控器的使用

- 遥控器请使用2节7号(AAA)电池。

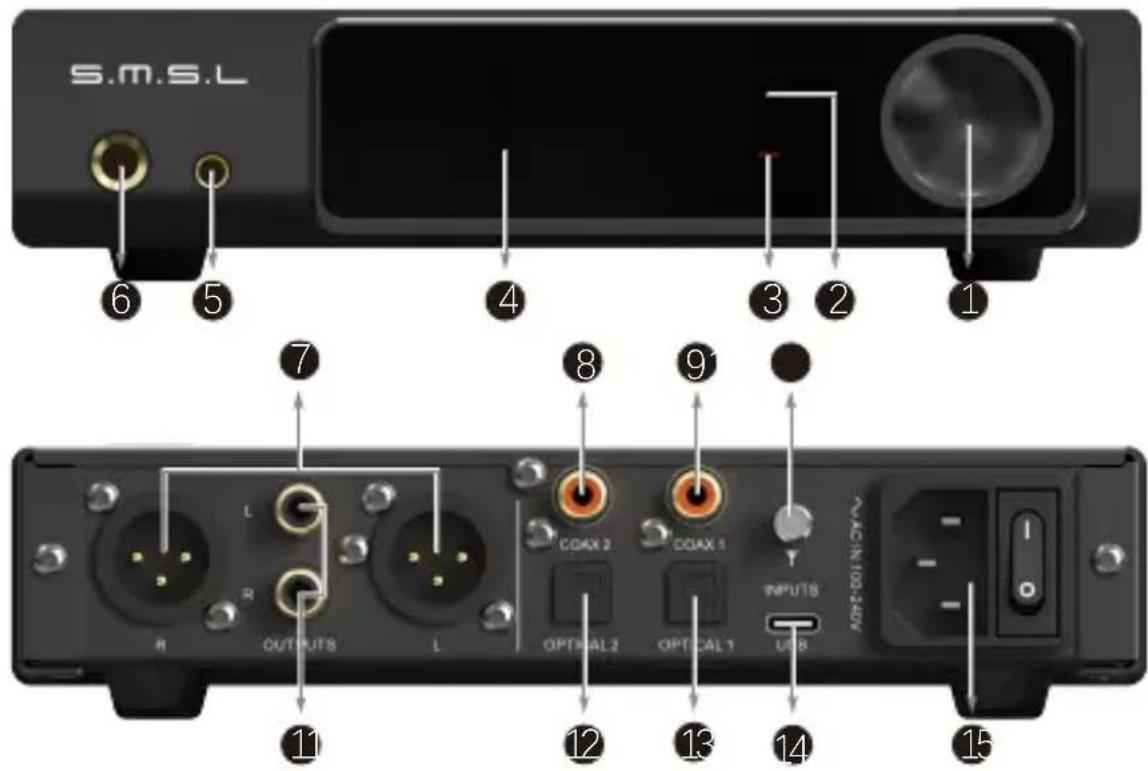

部件介绍

1 旋钮 待机指示灯
4 显示屏
7 平衡线路输出
10 蓝牙天线
13 光纤输入1

红外接收窗
5 4.4mm耳机接口
8 同轴输入2
- 单端线路输出
USB输入

□
6 6.35mm耳机接口
9 同轴输入1
12 光纤输入2
15 电源输入

功能介绍

INPUTS (输入方式)

• USB TYPE C (USB输入)
• BLUETOOTH (蓝牙输入)
  • OPTICAL 1 (光纤输入1)
  • COAXIAL 1 (同轴输入1)
  • OPTICAL 2 (光纤输入2)
• COAXIAL 2 (同轴输入2)

HPA GAIN (耳放增益)

• LOW (低增益)
• HIGH (高增益11dB)

PRE MODE(前级模式)

PRE MODE为输出接口的音量调节功能开关：

• Variable: 输出接口音量是受控的。
• Fixed: 输出接口音量是固定的。

FN KEY FOR (FN按钮)

• Switch LINE/HPA
• All Outputs (输出选择)
• Bluetooth (蓝牙输入)

OUTPUTS (输出方式)

• ALL LINE OUT (全部输出)
  • HEADPHONE OUT (耳机输出)
  BALANCED (平衡输出)
• UNBALANCED (非平衡输出)

SOUND COLOR(音色菜单)

本机总共有9种音色模式，它是通过对DAC进行DSP处理，分别为：

• Rich1、Rich2、Rich3（泛音丰富）
• Tube1、Tube2、Tube3（胆味）
• Crystal1、Crystal2、Crystal3（高清晰度）
  音色设置是使用DAC内部DSP,做出不同的音色效果,所有这些设置不会改变频率响应曲线。设置为Standard模式将禁用此功能!

USB (USB设置)

• USB UAC 1(对应USB1.1模式)

• USB UAC 2(对应USB2.0模式。在连接WIN系统需要安装驱动，支持高规格的采样率)

• 可以免驱动连接所有USB设备。

• 可以支持多种游戏机的连接, 例如 PS4, PS5, Switch 等等。
• USB1.1 仅支持最大采样率96kHz。

功能介绍

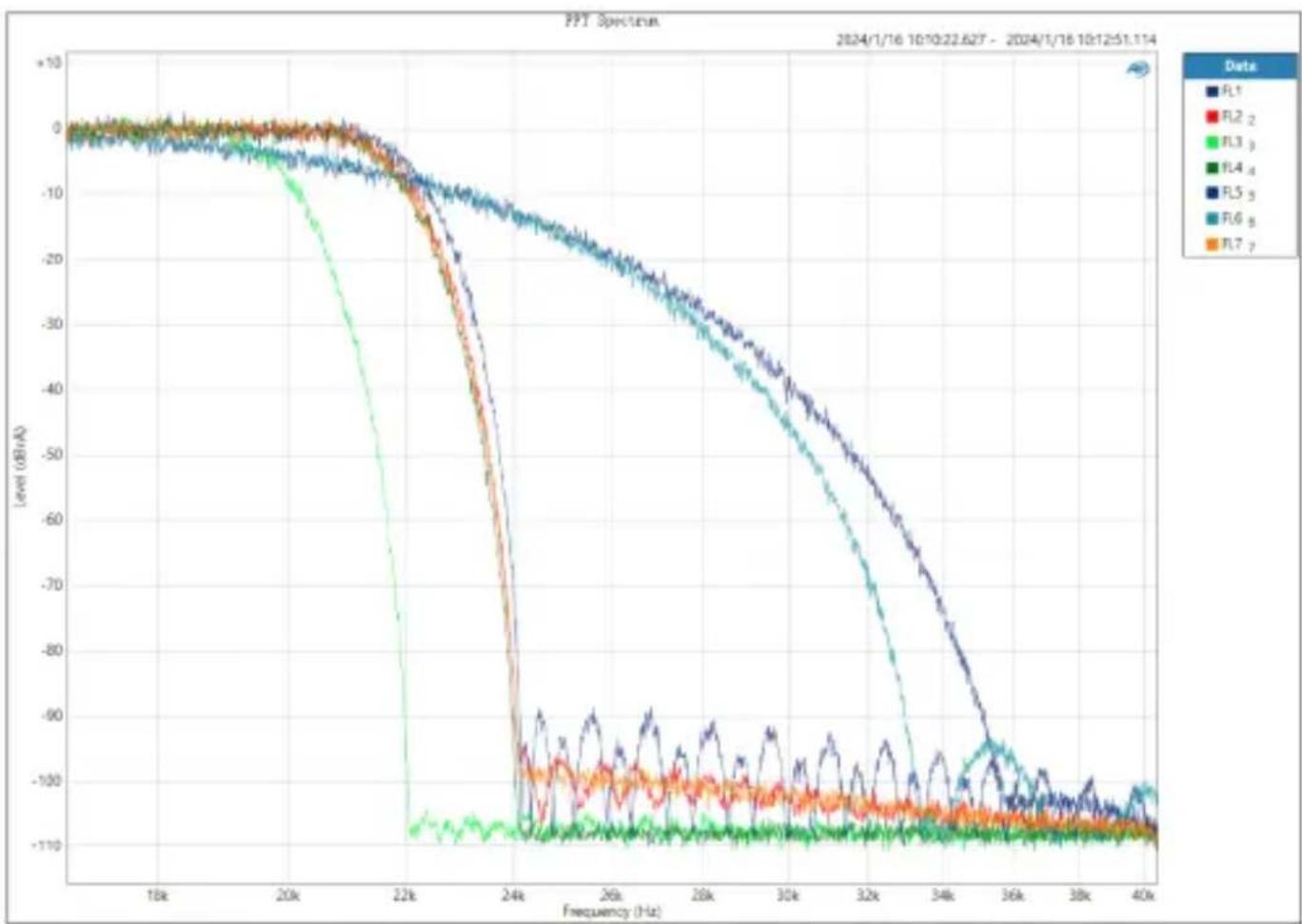

PCM Filter(PCM滤波器)

• MINIMUM PHASE (最低相位)
• LINEAR FAST ROFF (线性相位快速滚降)
• LINEAR FAST ROLR (线性相位快速滚降低起伏)
• LINEAR SLOW ROLL (线性相位慢滚降)

• MINIMUM FAST ROFF(最小相位快速滚降)
• MINIMUM SLOW ROLL(最小相位慢滚降)
• MINIMUM SLOW ROLR(最小相位慢滚降低起伏)

功能介绍

DPLL (数字锁相环)

• MIN \~ MAX

(共15种，默认为7。数字越大适应抖动的范围越强，数字越小抗时钟抖动的性能越好。)

这个DPLL设定是ESS系列产品特有的功能, 它可以调整芯片内部DPLL数字锁相环电路的带宽, 使芯片在抗时钟抖动和输入宽容度之间达到一个平衡。

它的作用:

• 在输入信号的时钟稳定度好的情况, 可以减小这个值, 这样系统的时钟性能更佳;
• 在输入信号的时钟稳定度不好的情况下,声音有可能会有中断的现象,增大这个值可以避免声音中断现象的发生!特别是使用电视作为信号源时。

DIMMER (自动熄屏)

5秒\~60秒

(范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕会重新点亮。这样可以很大程度减少光污染, 提升听音环境的舒适性!)

BRIGHTNESS (显示屏亮度设置)

• 在蓝牙输入时,长按旋钮中键,系统只会重置蓝牙配对状态;
• 在其它输入时, 长按旋钮中键, 系统清除所有设定, 包括蓝牙。

关于MQA

MQA（Master Quality Authenticated）是一项屡获殊荣的英国技术, 是一种兼有极高的采样率和足够小的文件体积的高解析音频编码技术。此机采用MQA技术, 可以接收并解码MQA音频, 提供母带级别的声音。

本说明书所提到的产品规格和资讯仅供参考。如有内容更新，恕不另行通知。

如何播放MQA

• 此机的USB、光纤、同轴支持MQA解码!
• 此机的MQA播放不要求使用特殊的播放软件,例如foobar2000,Audirvanaplus只要支持ASIO或者WASAPI的音频输出就可以了,并且在播放MQA音频时,最好将电脑的音量调到最大,以使得电脑的音频输出是最佳状态。
• 在播放MQA文件时，显示屏显示的采样率为音频原始采样率。

MQA和声波标志是MQA Limited的注册商标。©2016

播放MQA-CD注意事项

• 必须确认所播放的是一张真正的MQA-CD；
• 确认CD播放器所输出的光纤或者同轴信号是未经处理的源码。
