AGON AG275QXR - 屏幕 AOC - 免费用户手册

产品类型	27英寸QHD电竞液晶显示器
屏幕尺寸	68.5厘米（27英寸）
可视区域	596.7 mm x 335.7 mm
最佳分辨率	2560 x 1440 @ 60Hz
最大分辨率	HDMI: 2560x1440@144Hz; DP: 2560x1440@170Hz (超频)
面板类型	TFT彩色LCD
显示色彩	1.07B色
像素间距	0.2331 mm
水平扫描频率	HDMI: 30-230kHz; DP: 30-255kHz
垂直扫描频率	HDMI: 48-144Hz; DP: 48-170Hz
产品重量	约6.5 kg
电源	100-240V~ 50/60Hz 1.5A
典型功耗	36W
最大功耗	≤88W
待机功耗	≤0.5W
接口	HDMI 2.0 x2, DP 1.4 x2, USB 3.2 Gen1 x2, 耳机, 快速切换键盘
信号线类型	可拆式
工作温度	0°C ~ 40°C
储存温度	-25°C ~ 55°C
工作湿度	10% ~ 85% (非冷凝)
储存湿度	5% ~ 93% (非冷凝)
工作海拔	0 ~ 5000米
储存海拔	0 ~ 12192米
壁挂支持	VESA标准（100x100mm）
主要功能	G-Sync Compatible, Adaptive-Sync, HDR10, 低蓝光模式, 游戏模式, 电竞氛围灯, 准星, 休息提醒
清洁与维护	使用软布清洁，避免强清洁剂；清洁前拔掉电源
安全注意事项	显示器倾斜角度不可超过5度；防止掉落；在通风良好的地方使用
备件与维修	请联系AOC官方支持获取备件信息
包装内容	显示器、支架、底座、电源线、信号线（可能因地区而异）

常见问题 - AGON AG275QXR AOC

如何开启OSD菜单？

按下显示器背面的电源/菜单/进入按钮（第5个按钮），即可启动OSD菜单。使用方向键导航，按确认进入子菜单。

如何调整游戏模式？

在OSD关闭时，按游戏模式/左按钮（第3个按钮），可循环选择FPS、RTS、竞速、玩家1/2/3等模式。或在OSD中进入Game Setting菜单选择。

如何启用G-Sync？

确保使用DP线连接，且显卡支持G-Sync。在OSD的Game Setting中将G-SYNC设为开。同时需在NVIDIA控制面板中启用G-Sync。

如何调整低蓝光模式？

进入OSD的Color Setup菜单，找到LowBlue Mode，可选择关闭、多媒体、互联网、办公室或读取模式。

显示器无画面怎么办？

检查电源线是否插好、信号线是否连接牢固。按电源键确认显示器已开启。重启电脑，若出现初始画面则调整分辨率。若仍无显示，检查显卡信号是否超出支持范围。

如何设置HDR？

在OSD的Image Setup中，检测到HDR内容时会出现HDR选项，可选Display HDR/HDR Picture/HDR Movie/HDR Game。无HDR内容时显示HDR Mode，可模拟HDR效果。

如何清洁屏幕？

先拔掉电源线。使用干燥柔软的布轻轻擦拭屏幕，如需去除污垢，可用少量中性清洁剂润湿布后擦拭，切勿将液体直接喷在屏幕上。避免使用粗糙布料或强清洁剂。

如何安装壁挂？

卸下原装底座，将壁挂支架（符合VESA 100x100mm）对准显示器背面的安装孔，用随支架提供的螺丝固定。连接好线缆后，按支架说明将其固定在墙上。注意显示器倾斜角度不超过5度。

如何重置显示器设置？

进入OSD的Extra菜单，选择Reset，然后选择是即可将所有设置恢复为出厂默认值。

如何开启准星功能？

当OSD未显示时，按准星/下按钮（第2个按钮），即可在屏幕中央显示或隐藏准星。此功能适用于射击游戏。

用户手册 AGON AG275QXR AOC

Game Setting（遊戲模式） 18

Luminance （亮度） 20

Image Setup（影像設定） 21

本指南中的文字區塊會伴隨圖示，以粗體或斜體列印。這些區塊屬於附註、注意及警告事項，使用方式如下：

附注：「附註」代表重要資訊，可協助您更有效利用電腦系統。

注意：「注意」代表會對硬體造成潛在的損害或資料遺失，並告知您如何避免此類問題。

警告：「警告」代表存在人身傷害的可能性，並告知您如何避免此類問題。有些警告可能會以另一格式顯示，也可能無圖示伴隨顯示。在此情況下，警告會以管理單位規定的特定顯示方式顯示。

電源

本顯示器限制使用標籤所示的電源。如不明住家使用的電源種類，請洽經銷商或當地的電力公司。
本顯示器配備三腳（第三支接腳用於接地）接地插頭。此種插頭因安全功能，僅適用接地插座。插座如無三腳接地插孔，可請電工安裝正確插座，或用轉接頭將顯示器妥善安全接地。請勿拆掉接地接腳。
雷雨期或長時間不使用時，請拔掉本顯示器插頭，以防電源突波造成損壞。
請勿使電源線及延長線過載，否則可能會導致失火或觸電。
為確保操作順暢，本顯示器僅可使用於通過 UL 認可，且備有適當電源（100-240V AC，最小 5A）插座的電腦。
市電插座應安裝於設備附近便於插拔的位置。

安裝

請勿將顯示器放置在不穩固的推車、底座、三腳架、托架或電腦桌上。若顯示器因不穩而掉落，可能會導致人員受傷並造成本產品嚴重受損。請僅使用製造商建議使用或隨本產品搭售的推車、底座、三腳架、托架或電腦桌。安裝本產品時，請遵循製造商指示，並使用製造商建議的安裝配件。產品放置在推車上時，請小心移動。
切勿將任何異物塞入顯示器機框上的縫隙，否則會破壞電路零件，導致火災或觸電。切勿將液體潑滬在顯示器上。
! 請勿將產品正面朝下放置在地板上。
將顯示器安裝於牆壁或架上時，請務必使用原廠核可的安裝套件，並按套件指示進行安裝。

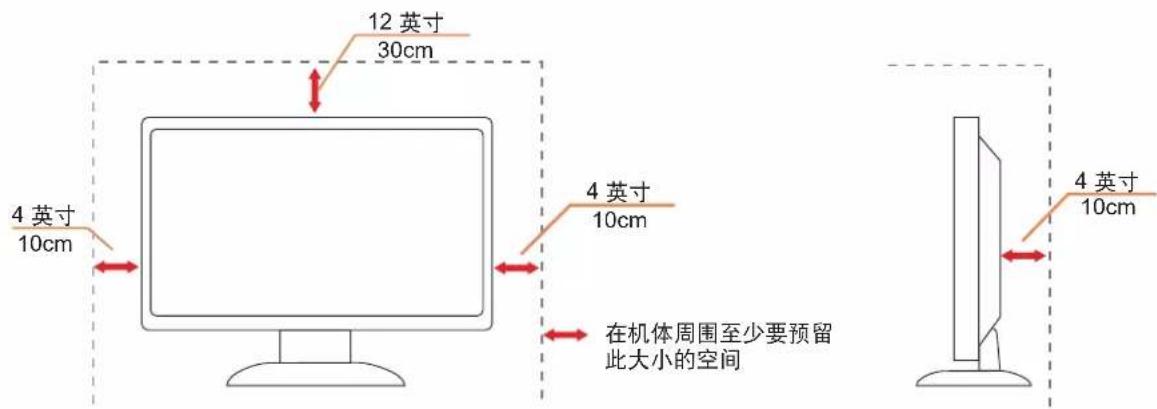

如下圖所示，請在顯示器周圍預留部分空間。否則，會因空氣循環不佳而導致過熱，造成火災或顯示器受損。

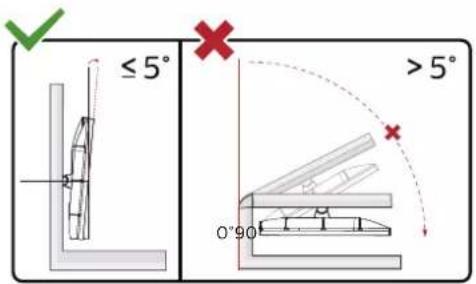

為了避免可能發生的損傷，例如面板從邊框剝落，螢幕不得向下傾斜5度以上。若向下傾斜角度超過5度以上，則螢幕損傷不在保固範圍內。

顯示器安裝在牆上或底座上時，請參閱以下建議的周圍通風區域：

底座安装

清潔

請定時用布清潔機櫃。可使用軟性清潔劑拭除汙垢，但避免使用會腐蝕產品機櫃的強力清潔劑。
在清潔時，請確定切勿讓清潔劑滲入產品內部。避免使用太粗糙的清潔布，以免刮傷螢幕表面。
! 清潔產品前，請先拔開電源線。

若產品散發出強烈的異味、聲音或煙霧，請「立即」拔下電源插頭並聯絡服務中心。
! 請確定通風口未被電腦桌或窗簾擋住。
請勿在劇烈震動或高衝擊環境下，操作 LCD 顯示器。
在操作或運送期間，請勿碰撞或摔落顯示器。

警語：使用過度恐傷害視力。

注意事項：

(1) 使用 30 分鐘請休息 10 分鐘。
(2) 未滿 2 歲幼兒不看螢幕，2 歲以上每天看螢幕不要超過 1 小時。

安装

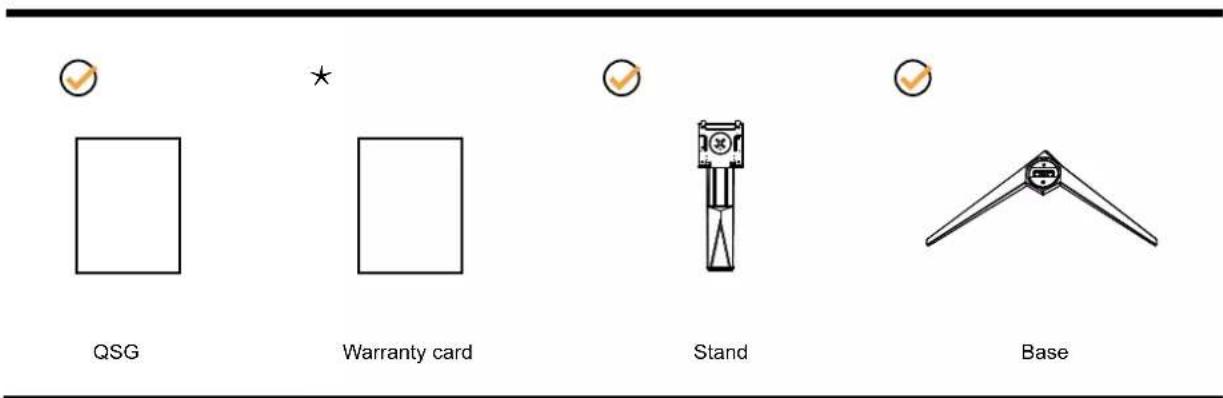

包裝內容

* 某些訊號線可能只在部份國家或區域提供。詳情請洽當地經銷商或 AOC 分公司。

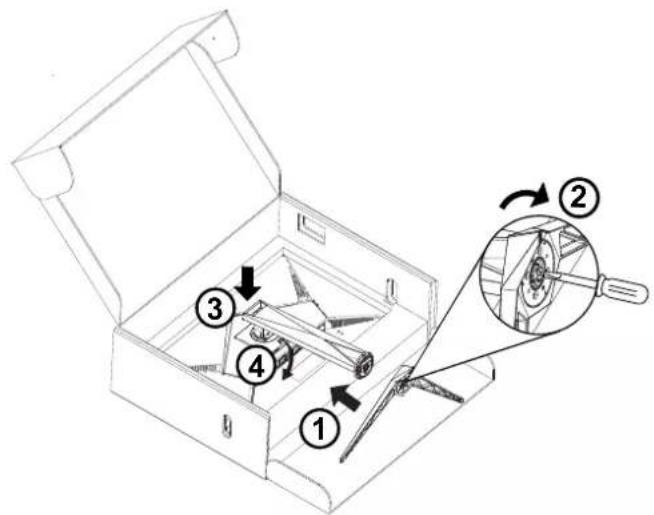

安裝支架與底座

請依以下步驟安裝或取下底座。

安装：

要獲得最佳觀看效果，建議先面對螢幕的正面，然後再依您的喜好調整螢幕的角度。

請固定腳架，才不致在改變螢幕角度時推倒螢幕。

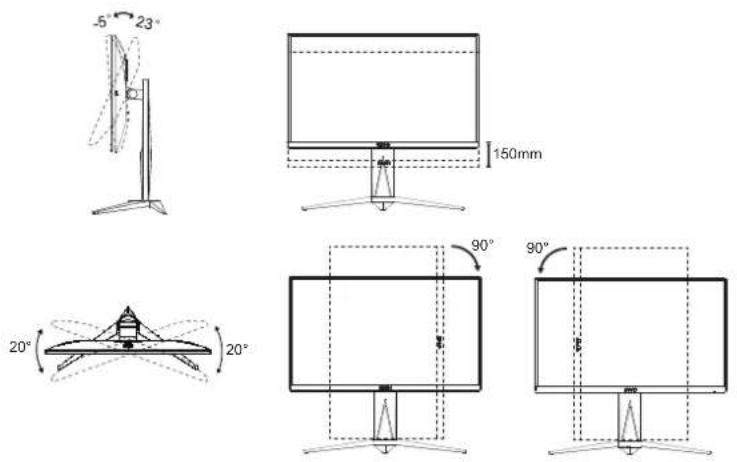

可將顯示器角度調整如下：

附註：

變更角度時，請勿觸碰 LCD 螢幕，否則可能會造成 LCD 螢幕受損或破壞。

警告：

1. 為了避免可能發生的螢幕損傷，例如面板剝落，螢幕不得向下傾斜 5 度以上。
2. 調整螢幕角度時請勿壓迫螢幕。只能從邊框握住。

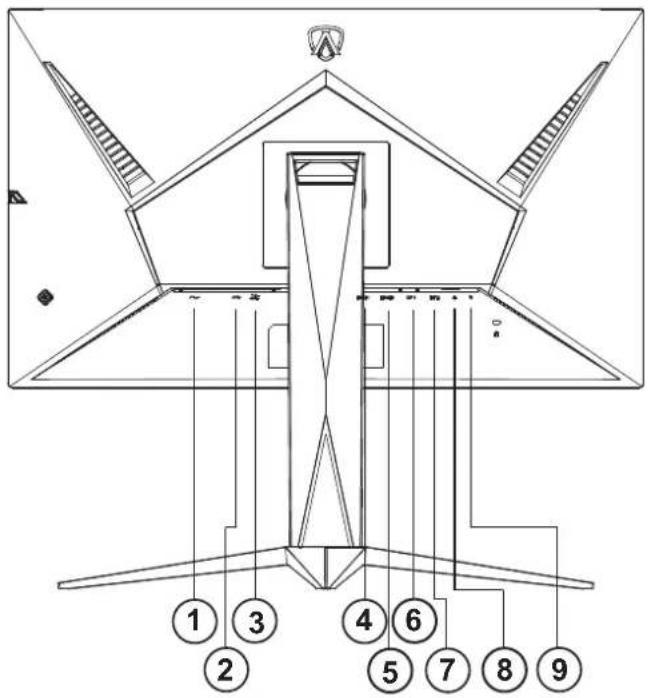

連接顯示器

顯示器及電腦後方接線：

1. 電源
2. USB3.2 Gen1 上行埠
3. USB3.2 Gen1 下行埠 + 快速充電

USB3.2 Gen1 下行埠 x1

1. HDMI 1
2. HDMI 2
3. DP 1
4. DP 2
5. 耳機
6. 快速切換鍵盤

連接電腦

1. 將電源線穩固地連接至顯示器背面。
2. 先關閉電腦，再拉出電源線。
3. 將顯示器訊號線連接到電腦後方的視訊接頭。
4. 將電腦與顯示器的電源插頭插入附近的插座。
5. 開啟電腦及顯示器。

若顯示器顯示影像，代表安裝正確完成。若未顯示影像，請參考故障排除資訊。

為保護設備，在連接電腦及 LCD 顯示器前，請務必將電源關閉。

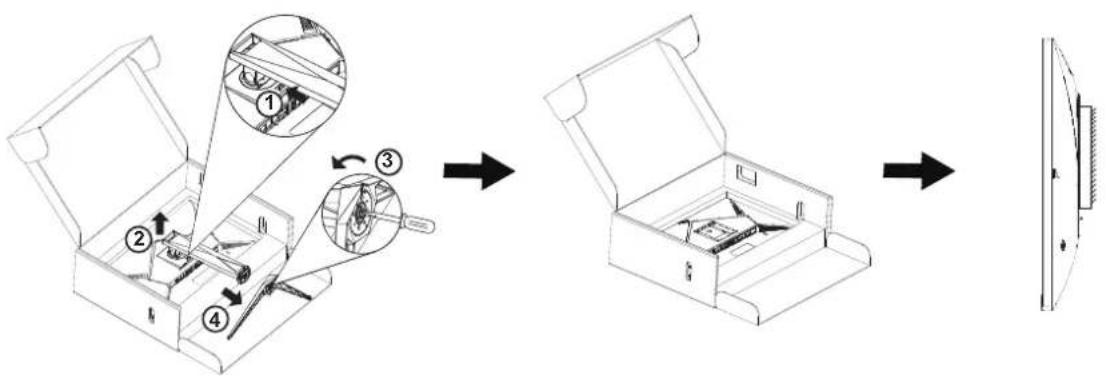

壁掛安裝

準備安裝選購的壁掛支架。

本顯示器可安裝於另購的壁掛支架。安裝前請先拔下電源線。按下列步驟進行：

1. 卸下底座。
2. 依照廠商說明組裝壁掛支架。
3. 將壁掛支架插入顯示器後方。將支架上的小孔，對準顯示器後方小孔。
4. 接回纜線。如需將壁掛支架安裝在牆上的說明，請參考選購壁掛支架隨附的使用手冊。

附註：並非所有機型皆含 VESA 壁掛螺絲孔，請洽詢經銷商或 AOC 相關部門。

* 顯示幕設計可能與示意圖不同。

警告：

1. 為了避免可能發生的螢幕損傷，例如面板剝落，螢幕不得向下傾斜 5 度以上。
2. 調整螢幕角度時請勿壓迫螢幕。只能從邊框握住。

G-SYNC Compatible 功能

相容繪圖卡：.GeForece.GTX.650.Ti.Boost. 或更高階版本（如需相容繪圖卡列表，請造訪 .//www.nvidia.com/en-in/geforce/

products/g-sync-monitors/g-sync-hdr-requirements/) 驅動程式：GeForece R340.52 或

更高階 .OS : .Windows.7/8.1/10

Adaptive-Sync 功能

1. 本產品支援 Adaptive-Sync 功能。Adaptive-Sync 功能在 HDMI/DP 介面下可以運行。
2. 相容顯卡型號推薦如下，也可通過訪問 www.AMD.com 查找：

圖形卡

• Radeon™ RX Vega 系列
  Radeo™ RX 500 系列
• Radeon™ RX 400 系列
• RadeoTM R9/R7 300 系列 (R9 370/X, R7 370/X, R7 265 系列除外)
• Radeon™ Pro Duo (2016 版)
• Radeon™ R9 Nano 系列
• Radeon™ R9 Fury 系列
• RadeoTM R9/R7 200 系列 (R9 270/X, R9 280/X 系列除外)

處理器

• AMD Ryzen ^TM 7 2700U
- AMD Ryzen ^TM 52500U
• AMD Ryzen ^TM 52400G
• AMD Ryzen ^TM 3 2300U
• AMD Ryzen ^TM 32200G
- AMD PRO A12-9800
- AMD PRO A12-9800E
- AMD PRO A10-9700
- AMD PRO A10-9700E
- AMD PRO A8-9600
- AMD PRO A6-9500
- AMD PRO A6-9500E
- AMD PRO A12-8870
- AMD PRO A12-8870E
- AMD PRO A10-8770
• AMD PRO A10-8770E
• AMD PRO A10-8750B
- AMD PRO A8-8650B
- AMD PRO A6-8570
- AMD PRO A6-8570E
- AMD PRO A4-8350B
- AMD A10-7890K
- AMD A10-7870K
- AMD A10-7850K
- AMD A10-7800
- AMD A10-7700K
- AMD A8-7670K
- AMD A8-7650K
- AMD A8-7600
- AMD A6-7400K

HDR

相容於 HDR10 格式的輸入訊號。

如果播放器和內容相容，顯示器可能自動啟動 HDR 功能。關於裝置與內容的相容性資訊，請聯絡裝置製造商及內容提供者。不需要自動啟動功能時，請將 HDR 功能設為「關閉」。

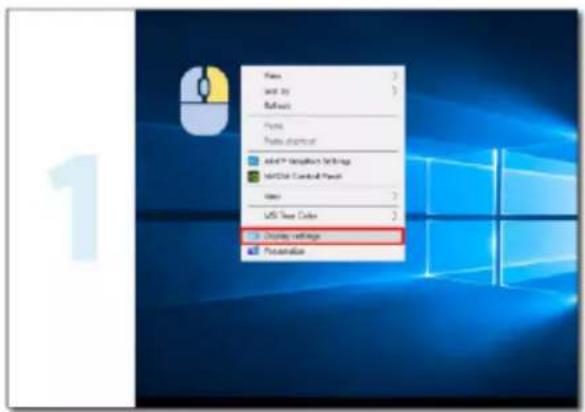

註：

1. 在低於（舊於）V1703版的WIN10中，無須對DisplayPort/HDMI介面進行特殊設定。
2. 在 V1703 版的 WIN10 中，僅能使用 HDMI 介面且 DisplayPort 介面無法使用。
3. 建議僅將 3840x2160@50Hz/60Hz 用於藍光光碟播放器、Xbox 及 PlayStation。
   a. 顯示器解析度設為 2560*1440，且 HDR 預設為開啟。在這些條件下，螢幕可能稍微變暗，表示 HDR 已啟動。
   b. 進入應用程式後，當解析度變更為 2560*1440（如果可用）時，可達到最佳的 HDR 效果。

1	來源 / 上
2	準星 / 下
3	遊戲模式 / 左
4	電競氛圍燈 / 右
5	電源 / 選單 / 進入

電源 / 選單 / 進入

按下電源按鈕開啟顯示器。

當沒有 OSD 時，按下可顯示 OSD 或確認所選項目。按住約 2 秒可關閉顯示器。

準星 / 下

當沒有 OSD 時，按下準星按鈕以顯示 / 隱藏準星。

遊戲模式 / 左

當沒有 OSD 時，按「左」鍵開啟遊戲模式功能，再根據不同遊戲類型，按「左」或「右」鍵選擇遊戲模式（FPS、RTS、競速、玩家 1、玩家 2 或玩家 3）。

電競氛圍燈 / 右

當沒有 OSD 時，按「右」鍵啟動電競氛圍燈功能。

來源 / 上

OSD 關閉時，按來源按鈕將執行來源快速鍵功能。

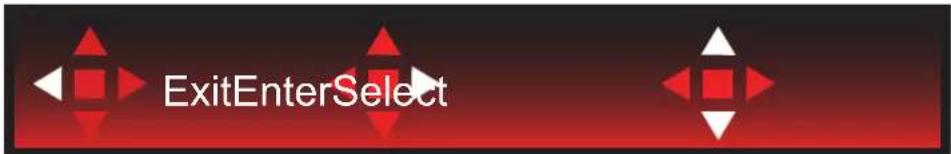

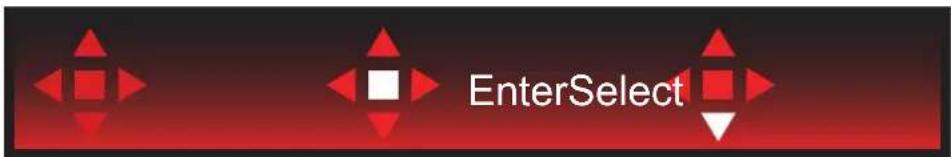

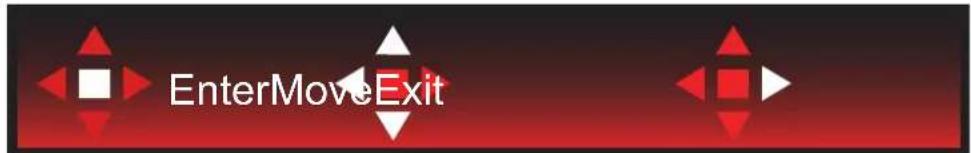

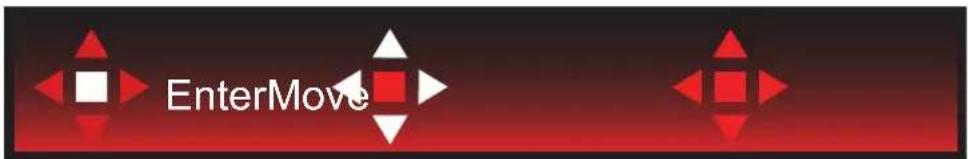

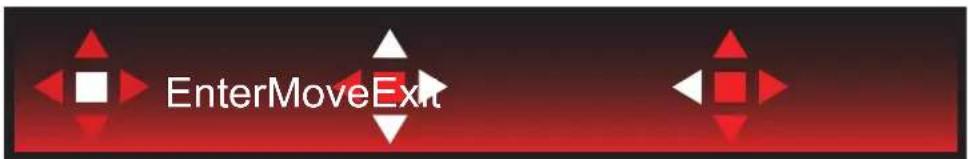

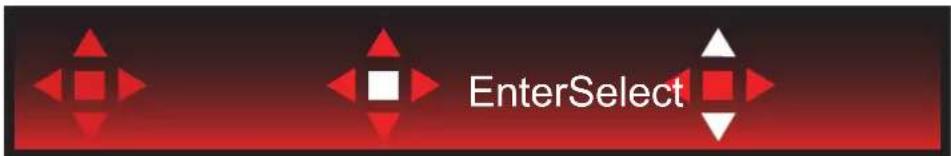

OSD 按鍵指南（選單）

確認：使用（Enter）按鍵來輸入下一個 OSD 位準

移動：使用左 上 / 下按鍵來移動 OSD 選擇

退出：使用向右按鍵來退出 OSD。

確認：使用〔Enter〕按鍵來輸入下一個 OSD 位準

確認：使用（Enter）按鍵來輸入下一個 OSD 位準

移動：使用上 / 下按鍵來移動 OSD 選擇

退出：使用向左按鍵來退出 OSD。

移動：使用左 / 右 / 上 / 下按鍵來移動 OSD 選擇

退出：使用左按鍵來退出 OSD 至之前的 OSD 位準 I

確認：使用右按鍵來確認下一個 OSD 位準

選取：使用向上 / 下按鍵來移動 OSD 選擇

確認：使用確認按鍵來使用 OSD 設定，並回到之前的 OSD 位準

選取：使用向下按鍵來調整 OSD 設定

確認：使用確認按鍵來退出 OSD 至之前的 OSD 位準

選取：使用左 / 右按鍵來調整 OSD 設定

1) 按選單按鈕啟動 OSD 視窗。
2) 遵照按鍵指南來移動或選取（調整）OSD 設定。
3) OSD 鎖定／解鎖功能：若要鎖定或解鎖 OSD，請在 OSD 功能未啟動時按住下按鈕 10 秒。

附註：

1) 若產品只有一個訊號輸入，則無法調整「輸入選擇」項目。
2) ECO 模式（標準模式除外）、DCR 及 DCB 模式等個狀態中，僅可存在一個狀態。

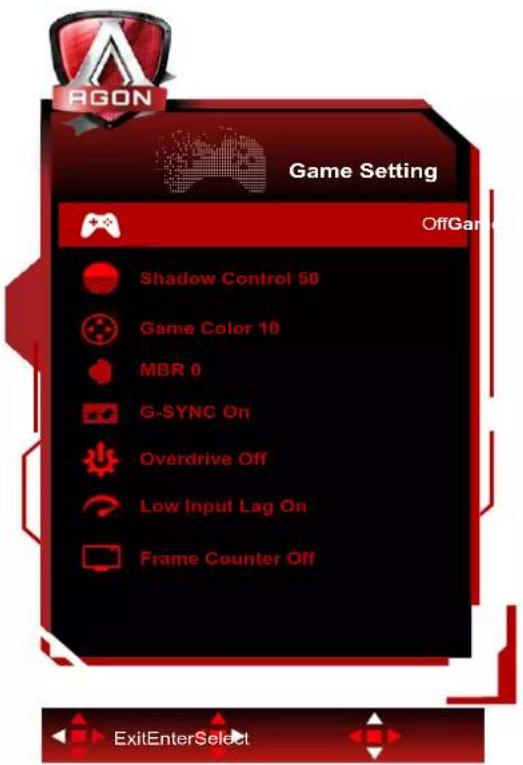

Game Setting（遊戲模式）

	Game Mode(遊戲模式)	Off(關閉) 無智慧影像遊戲最佳化
		FPS(第一人稱射擊)	遊玩FPS(第一人稱射擊)遊戲適用。可增強暗色調布景主題的黑階細節。
		RTS(即時戰略)	遊玩RTS(即時戰略)遊戲適用,可增強影像品質。
		Racing(競速)	遊玩競速遊戲適用,可提供最快速的反應時間及高色彩飽和度。
		Gamer 1(玩家1)	使用者喜好設定會儲存為玩家1。
		Gamer 2(玩家1)	使用者喜好設定會儲存為玩家2。
		Gamer 3(玩家1)	使用者喜好設定會儲存為玩家3。
	Shadow Control(暗场控制)	0-100	暗场控制預設值為50,使用者可從50至100的範圍進行調整,或是0增加圖片對比度。若圖片太暗而無法清楚看見細節,請從50至100的範圍調整,使圖片清晰。若圖片太亮而無法清楚看見細節,請從50至0的範圍調整,使圖片清晰。
	Game Color(遊戲色彩)	0-20 遊戲色彩將提供0-20階飽和度調整,以享受更出色的畫面。
	MBR	0-20 調整動態模糊降低。
	G-SYNC	開或關	停用或啟用G-SYNC(Adaptive-Sync)。
	Overdrive(加速)	Off(關閉)	調整反應時間。
		Weak(弱)
		Medium(中)
		Strong(強)
		Boost(增強)
	Low input Lag(低輸入延遲)	開啟 / 關閉 關閉框架緩衝區降低輸入延遲。
	格計數器	關閉 / 右上 // 左下 / 左上	在所選的角落上顯示 V 頻率( 畫格計數器功能僅搭配 AMD 顯示卡使用。)

註：
1. 「影像設定」下的「HDR 模式」設為開時，便無法調整「遊戲模式」、「陰影控制」及「遊戲色彩」。
2. 「影像設定」下的「HDR」設為開時，便無法調整或選擇「Overdrive」下的「遊戲模式」、「陰影控制」、「遊戲色彩」、「MBR」及「強化」。

Luminance (亮度)

	Contrast(對比度)	0-100 對比度調整。
	Brightness(亮度)	0-100 背光調整
	ECO Mode(節能模式)	Standard (標準) 標準模式
		Text (文字) 文字模式
		Internet (網際網路) 網際網路模式
		Game (遊戲) 遊戲模式
		Movie (電影) 電影模式
		Sports (運動) 運動模式
		Reading (閱讀) 閱讀模式
	Gamma(伽瑪)	Gamma1 (色差補正 1) 調整為色差補正 1
		Gamma2 (色差補正 2) 調整為色差補正 2
		Gamma3 (色差補正 3) 調整為色差補正 3
	DCR Off (關閉) / On (開啟) 停用 /		啟用動態對比率

註：
1. 「影像設定」下的「HDR 模式」設為開時，便無法調整「對比」、「省電模式」及「Gamma」。
2. 「影像設定」下的「HDR」設為開時，便無法調整「亮度」下的所有項目。

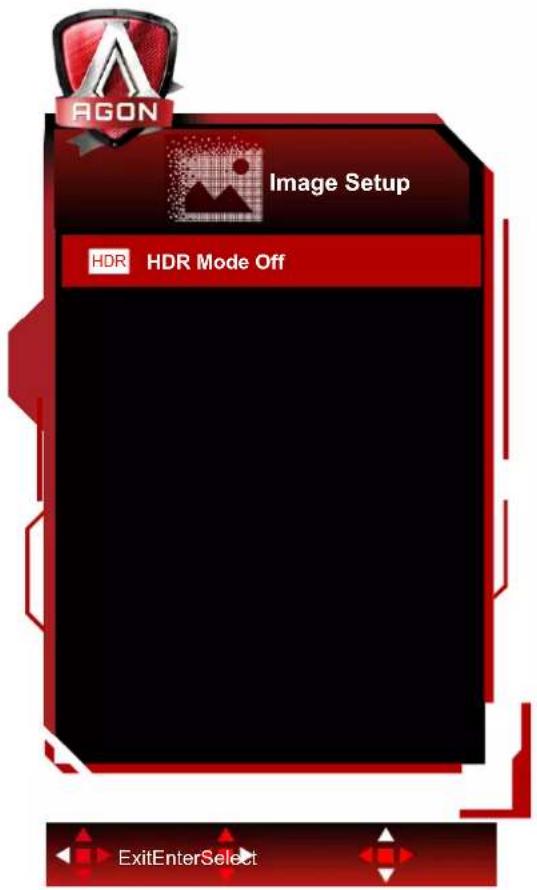

Image Setup （影像設定）

	HDR	Off / Display HDR / HDR Picture / HDR Movie / HDR Game	根據使用需求設定 HDR 設定檔。注意:偵測到 HDR 內容時,將顯示 HDR 選項以供調整。
	HDR Mode	Off / HDR Picture / HDR Movie / HDR Game	最佳化畫面色彩及對比,模擬 HDR 效果。注意:未偵測到 HDR 內容時,將顯示 HDR 模式選項以供調整。

註：
偵測到 HDR 時，將顯示 HDR 選項以供調整；而未偵測到 HDR 時，將顯示 HDR 模式選項以供調整。

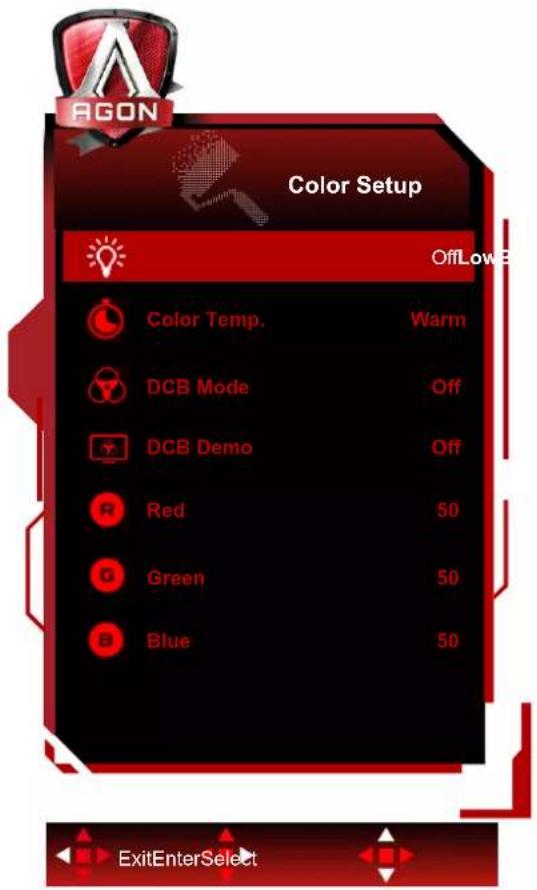

Color Setup （色彩設定）

	LowBlue Mode(低藍光模式)	關閉/多媒體/網際網路/辦公室/讀取	藉由控制色溫來降低藍光波。
	Color Temp.色温)	Warm(暖色)從EEPROM恢復暖色溫。
		Normal(正常)從EEPROM恢復正常色溫。
		Cool(冷色)從EEPROM恢復冷色溫。
		sRGB從EEPROM恢復SRGB色溫。
		User(使用者設定)從EEPROM恢復使用者色溫。
	DCB Mode(DCB模式)	Off停用DCB模式
		Full Enhance(完全增強)	啟用完全增強模式
		Nature Skin(自然膚色)	啟用自然膚色模式
		Green Field(綠色場景)	啟用綠色場景模式
		Sky-blue(天藍色)	啟用天藍色模式
		AutoDetect(自動檢測)	啟用自動檢測模式
	DCB Demo(DCB展示)	開啟/關閉啟用或停用展示
	Red(紅色)0-100從數位暫存器恢復紅色增益值。
	Green(綠色)0-100從數位暫存器恢復綠色增益值。
	Blue(藍色)	0-100從數位暫存器恢復藍色增益值。

註：
「影像設定」下的「HDR 模式」或「HDR」設為開時，便無法調整「色彩設定」下的所有項目。

Audio (音訊)

Volume(音量)

0-100 調整音量設定

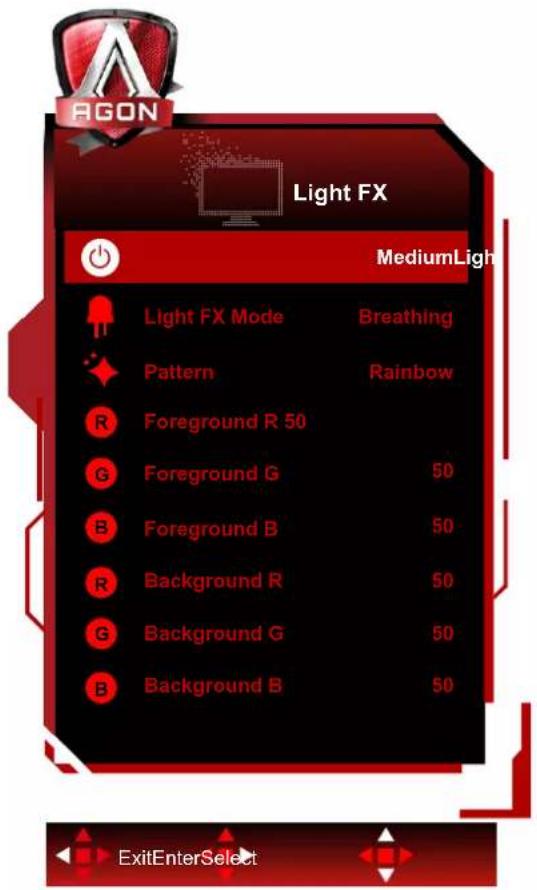

Light FX（電競氛圍燈）

	電競氛圍燈 關閉	/低/中/強 選擇電競氛圍燈的強度。
	電競氛圍燈模式	音訊1 /音訊2 靜態/深色點掃描/漸層偏移/擴散填滿/滴注填滿/擴散滴注填滿/脈動/淺色點掃描/縮放/彩虹/水波/閃爍/展示	選擇電競氛圍燈模式
	圖樣	紅/綠/藍/彩虹/使用者自訂	選擇電競氛圍燈圖樣
	前景紅	0-100	使用者將圖樣設定設為使用者定義時,可調整電競氛圍燈前景色彩
	前景綠
	前景藍
	背景紅	0-100	使用者將圖樣設定設為使用者定義時,可調整電競氛圍燈背景色彩
	背景綠
	背景藍

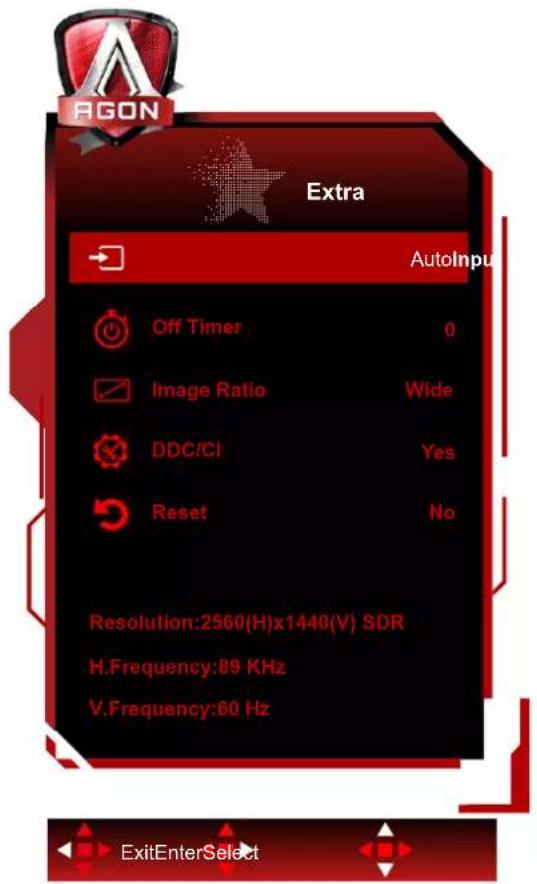

Extra (其他)

	Input Select(輸入選擇)	自動 /HDMI1/HDMI2/DP1/DP2	選擇輸入訊號來源
	Logo Projector(投影機標誌)	關閉/弱/中/強 此為投影標誌功能。
	Off timer(關機計時器)	0-24 小時 選擇 DC 關機時間
	Image Ratio(影像比例)	寬 / 4:3 / 1:1 / 17"(4:3)/ 19"(4:3) / 19"(5:4) /19"W(16:10) / 21.5"W(16:9)/ 22"W(16:10) / 23"W(16:9)/ 23.6"W(16:9) / 24"W(16:9)	選擇影像顯示的比例。
	DDC/CI 是或否	開啟或關閉 DDC/CI 支援
	Reset (重設) 是或否 將功能表重置為預設值

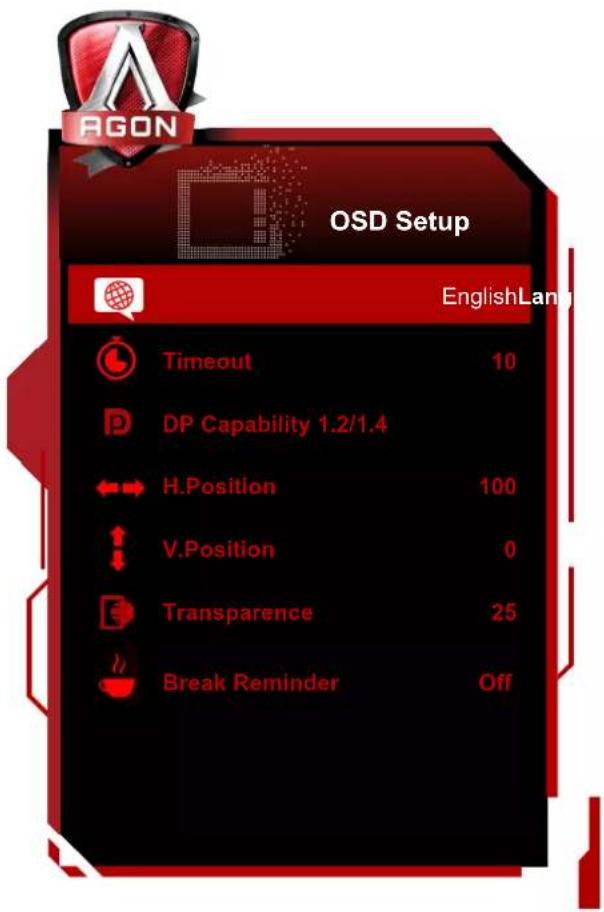

OSD Setup (OSD 設定)

	Language(語言)		選擇 OSD 語言
	Timeout(顯示時間)	5-120 調整 OSD	逾時
	DP Capability(DP能力)	1.1/1.2/1.4 請注意	,只有 DP1.2/DP1.4 支援 Adaptive-Sync 功能
	H. Position(水平位置)	0-100 調整 OSD	的水平位置
	V. Position(垂直位置)	0-100 調整 OSD	的垂直位置
	Transparence(透明度)	0-100 調整 OSD	的透明度
	Break Reminder(休息提醒)	開啟 / 關閉 若	使用者連續操作 1 小時以上,便會顯示休息提醒

註：
如果 DP 視訊內容支援 DP1.2/DP1.4，則 DP 能力請選擇 DP1.2/DP1.4；否則請選擇 DP1.1。

LED 指示燈

狀態 LED顏色
Full Power Mode(全電源模式) 白色
Active-off Mode(主動關閉模式) 橙色

故障排除

故障與問題 可能的解決方法
電源 LED 未亮起 請確定電源按鈕	在開啟位置,且電源線已妥善插入接地的插座及顯示器。
畫面上無影像	● 電源線是否正確連接?請檢查電源線是否妥善插入,以及是否有電源供應。● 繕線是否正確連接?(使用 D-SUB 繕線連接)檢查 D-SUB 繕線連接狀況。(使用 HDMI 繕線連接)檢查 HDMI 繕線連接狀況。(使用 DP 繕線連接)檢查 DP 繕線連接狀況。*並非每種機型都適用 D-SUB/HDMI/DP 輸入。● 若電源已開啟,請將電腦重新開機,查看初始(登入)畫面。若顯示初始(登入)畫面,請於適用模式下(Windows7/8/10 的安全模式)啟動電腦,接著變更視訊卡頻率。(請參考設定最佳解析度)若未顯示初始(登入)畫面,請洽詢服務中心或經銷商。● 畫面是否出現「不支援的輸入」?視訊卡訊號超過顯示器可處理的最大解析度及頻率時,會看見此訊息。請調整顯示器可處理的最大解析度及頻率。● 確保 AOC 顯示器驅動程式已安裝。
圖片模糊或有虛影問題	調整對比及亮度控制。按本鍵自動調整。檢查您是否在使用信號延長線或切換器。建議將顯示器直接插入電腦後方視訊卡的輸出接孔。
圖片跳動、閃爍或有波紋現象	請將造成電力干擾的電子裝置盡量遠離螢幕。將再新率設定為顯示器目前解析度下可用的最高頻率。
顯示器卡在 Active Off(主動關閉)模式	電腦的電源開關應在「開啟」位置。電腦的視訊卡應插入插槽定位。檢查顯示器的視訊纜線是否確實連接電腦。檢查顯示器的視訊纜線及纜線接腳是否正常。按 CAPS LOCK 鍵看是否出現 CAPS LOCK LED(大寫鍵鎖住燈號),以確定電腦是否正常。按下 CAPS LOCK 鍵後,LED 應亮起或熄滅。
任一主色(紅、綠或藍色)遺失	檢查顯示器的視訊纜線及纜線接腳是否正常。檢查顯示器的視訊纜線是否確實連接電腦。
畫面影像未置中或大小錯誤 調整	水平或垂直位置,或按熱鍵(AUTO)。
圖片顏色不正常(白色不白) 調整 RGB 顏色或選擇所要的色溫。
畫面出現水平或垂直干擾	請用 Windows 7/8/10 關機模式調整時脈及焦距。按本鍵自動調整。
規範與服務	請參閱 CD 手冊中的規範與服務資訊或造訪 www.aoc.com(尋找您在您國家購買的型號並在支援頁面中尋找規範與服務資訊。)

規格

一般規格

面板	型號名稱	AG275QXR
	驅動系統 TFT 彩色 LCD
	可視影像大小 對角線 68.5 cm
	像素間距 0.2331mm(H) x 0.2331mm(V)
	顯示器色彩	1.07B 色
其他	水平掃描範圍	30k~230kHz (HDMI)30k~255kHz (DP)
	水平掃描大小(最大)	596.736 mm
	垂直掃描範圍	48~144Hz (HDMI)48~170Hz (DP)
	垂直掃描大小(最大)	335.664 mm
	最佳預設解析度	2560 x 1440@60Hz
	最大解析度	2560 x 1440@144Hz (HDMI)2560 x 1440@170Hz* (DP)
	隨插即用	VESA DDC2B/CI
	電源 100-240V~ 50/60Hz 1.5A
	耗電量	典型(默認亮度和對比度) 36W
		最大(亮度=100,對比=100)	≤88W
		待機模式	≤0.5W
實體特性	接頭類型 HDMIx2/DPx2/USBx2/	耳機 / 快速切換鍵盤
	訊號纜線類型	可拆式
環境	温度	操作 0° ~ 40°
		非操作 -25° ~ 55°
	溼度	操作 10%~85%(非冷凝)
		非操作 5%~93%(非冷凝)
	海拔高度	操作 0~5000 公尺(0~16404 英尺)
		非操作 0~12192 公尺(0~40000 英尺)

* 解析度 2560x1440@170Hz 時可達超頻。超頻期間若發生任何顯示錯誤，請將更新率調整為 165Hz。

預設顯示模式

標準 解析度 水平頻率(kHZ) 垂直頻率(Hz)
VGA 640x480@60Hz 31.469 59.94
VGA 640x480@67Hz 35 66.667
VGA 640x480@72Hz 37.861 72.809
VGA 640x480@75Hz 37.5 75
VGA 640x480@100Hz 51.08 99.769
VGA 640x480@120Hz 61.91 119.518
DOS MODE 720x400@70Hz 31.469 70.087
DOS MODE 720x480@60Hz 29.855 59.710
SD 720x576@50Hz 31.25 50
SVGA 800x600@56Hz 35.156 56.25
SVGA 800x600@60Hz 37.879 60.317
SVGA 800x600@72Hz 48.077 72.188
SVGA 800x600@75Hz 46.875 75
SVGA 800x600@100Hz 63.684 99.662
SVGA 800x600@120Hz 76.302 119.97
SVGA 832x624@75Hz 49.725 74.551
XGA 1024x768@60Hz 48.363 60.004
XGA 1024x768@70Hz 56.476 70.069
XGA 1024x768@75Hz 60.023 75.029
XGA 1024x768@100Hz 81.577 99.972
XGA 1024x768@120Hz 97.551 119.989
SXGA 1280x1024@60Hz 63.981 60.02
SXGA 1280x1024@75Hz 79.975 75.025
Full HD 1920x1080@60Hz 67.5 60
Full HD 1920x1080@120Hz 135 120
QHD 2560x1440@60Hz 88.787 59.951
QHD 2560x1440@120Hz 182.996 119.998
QHD 2560x1440@144Hz 222.056 143.912
QHD (for DP) 2560x1440@165Hz 242.551 165
QHD (for DP) 2560x1440@170Hz 249.901 170.001

接腳分配

19 針彩色顯示器訊號線

接腳編號	訊號名稱	接腳編號	訊號名稱	接腳編號	訊號名稱
1. TMDS	數據2 + 9. TMDS 數據			0- 17.	DDC/CEC 接地
2. TMDS	數據2被覆		10. TMDS時	頻+ 18.	+5V 電源
3. TMDS	數據2- 11. TMDS時頻被			覆 19.	熱插頭偵測
4. TMDS	數據1 + 12. TMDS時頻			-
5. TMDS	數據1被覆		13. CEC
6. TMDS	數據1- 14. 保留(N.C.開啟裝置)
7. TMDS	數據0 + 15. SCL
8. TMDS	數據0被覆		16. SDA

20 針彩色顯示器訊號線

接腳編號 訊號名稱 接腳編號 訊號名稱
1 ML_Lane 3 (n) 11 GND
2 GND 12 ML_Lane 0 (p)
3 ML_Lane 3 (p) 13 CONFIG1
4 ML_Lane 2 (n) 14 CONFIG2
5 GND 15 AUX_CH(p)
6 ML_Lane 2 (p) 16 GND
7 ML_Lane 1 (n) 17 AUX_CH(n)
8 GND 18 熱插頭偵測
9 ML_Lane 1 (p) 19 返回 DP_PWR
10 ML_Lane 0 (n) 20 DP_PWR

隨插即用

随插即用 DDC2B 功能

本顯示器具備符合 VESA DDC 標準的 VESA DDC2B 性能。即本顯示器可告知主機系統其身分，並依據所用的 DDC 程度，提供有關顯示性能的其他資訊。

DDC2B 是以 I2C 通訊協定為基礎的雙向數據通道。主機可透過 DDC2B 通道要求 EDID 資訊。

適用於無遙控器無電源供應器的型號
