| 产品类型 | 专业超小型驻极体电容领夹话筒 |
| 品牌 | Shure |
| 型号 | MX150 |
| 指向性 | 心形或全向形（依型号而定） |
| 换能器类型 | 驻极体电容器 |
| 频率响应 | 20 - 20,000 Hz |
| 输出阻抗（XLR版本） | 165 Ω（心形）/ 165 Ω（全向） |
| 灵敏度（TQG版本，1 kHz） | 心形：-51.0 dBV/Pa；全向：-46.5 dBV/Pa |
| 灵敏度（XLR版本，1 kHz） | 心形：-39.0 dBV/Pa；全向：-34.5 dBV/Pa |
| 最大声压级（1% THD，1 kHz） | 心形 TQG：147.5 dB SPL；心形 XLR：134.5 dB SPL；全向 TQG：143.0 dB SPL；全向 XLR：130.0 dB SPL |
| 信噪比 | 心形 TQG：57.5 dB；心形 XLR：57.0 dB；全向 TQG：60.0 dB；全向 XLR：59.5 dB |
| 重量（TQG版本） | 21 g (0.7 oz) |
| 重量（XLR版本，含前置放大器） | 121 g (4.3 oz) |
| 电源要求（TQG版本） | 5 V DC (0.04-0.18 mA) |
| 电源要求（XLR版本） | 11-52 V DC 幻象电源 (IEC-61938)，<2.2 mA |
| 主要功能 | CommShield®抗射频干扰；多位置固定夹带线缆紧固；Kevlar增强线缆；可更换均衡帽（全向型） |
| 附件 | 多位置固定夹 (3)、扣入式防风罩 (3)、存放袋、线路前置放大器（仅XLR版本） |
| 备件 | 金色常规保护盖（心形）、银色常规保护盖（全向）、黑色增强型保护盖（全向）、4插针迷你接头 |
| 工作温度范围 | -18°C (0°F) 至 57°C (135°F) |
| 存储温度范围 | -29°C (-20°F) 至 74°C (165°F) |
| 极性 | TQG：震膜正压力在针脚3产生正电压（相对针脚1）；XLR：震膜正压力在针脚2产生正电压（相对针脚3） |
| 认证 | CE标志，符合EMC指令2004/108/EC，标准EN55103-1/2 |
| 维护与清洁 | 用干布擦拭，避免液体进入话筒 |
| 安全注意事项 | 仅使用幻象电源或专用电源；避免机械冲击 |
常见问题 - MX150 SHURE
用户关于以下问题的提问 MX150 SHURE
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 麦克风 免费PDF格式！查找您的手册 MX150 - SHURE 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 MX150 品牌 SHURE.
用户手册 MX150 SHURE
将线缆从夹子上穿过，形成一个弯曲圆环以降低线缆噪声。
Pemutar Kabel
Email: info@shure.com.hk
www.shure.com
MX150是一款专业的超小型驻极体电容领夹话筒，特别适用于演讲和其它需要低调、隐蔽安装使用的场合。MX150采用心形或全方向形指向性，可提供完美的音质和高可靠性，特别适用于电视直播、公司演讲、音视频电话会议、宗教场所和扩声等需要话筒尽量隐蔽的应用场合。CommShield®技术能够提供优异的抗射频干扰性能，不会受到蜂窝电话和数字式腰包发射机的影响。每个话筒都附带一个可最大程度地降低风噪的扣入式海绵防风罩，和一个配有集成式话筒线缆紧固功能的多位置固定夹，可将线缆触摸噪声降低到最低水平。
型号类别
MX150 具有下面几个型号类别：MX150B/C-TQG
A B
Ⓐ 指向性图案
C 心形
0 全向
⑧ 接插件
TQG 适用于带有 4 针 TA4F/TQG 接插件的舒尔发射机
XLR 包括 RK100PK 联线式前置放大器
特性
- 可提供心形或全方向形指向性和 TQG（适用于舒尔腰包）或有线 XLR 型号类别
- CommShield ^® 技术能够抵抗来自蜂窝电话射频设备和数字式腰包发射机的干扰。
- 低调的平滑哑光黑设计，放置后不易察觉
- 多位置固定夹可以实现多种不同放置方式，并具有话筒线缆紧固功能，可以方便地实现线缆穿引，并将触摸噪声降低到最低水平
- 采用加强型 Kevlar 纤维的柔性线缆设计，能够进一步降低触摸噪声，并且可以提供令人满意的话筒线缆穿引和放置灵活性
- 用户可更换均衡帽改变频率响应曲线（仅限于全向型）
- 扣入式的简洁防风罩可以在几乎不影响外观情况下消除爆音和风噪
- 保持了舒尔传奇品质的高质量、高可靠性和耐用性
均衡帽
全向型 MX150B/O 类别，附带有可用于改变高频响应曲线的两种均衡帽类型：
| ---- | 常规:银色防风罩,可在大多数场合提供最自然的声音 |
| —— | 表现增强:黑色防风罩;能够提供平滑的高频增强 |
心形 MX150B/C 类别只能与话筒附带的金色话筒帽兼容。不要使用银色的和黑色的全向型防风罩。
扣入式防风罩
- 扣入话筒头下面的凹槽中，固定到话筒上。
- 要卸下，应抓住防风罩内的塑料支撑架，将其从话筒音头顶部取出。
TQG 型号
用于其它腰包发射机
在将话筒连接到舒尔无线腰包以外的设备时，应确保设备能够通过红色导线端提供经过调压的+5伏直流（最低130μA）供电。参见技术规格中的连线图。
XLR型号
幻像电源
需要为附带的 RK100PK 前置放大器配备幻像电源，使用 48 伏直流电源 (IEC-61938) 可获得最佳效果。但是，只要电源的电压降低幅度在没有低于 11 伏直流的动态余量情况下，话筒即可保持正常工作。
大多数现代混音器都能够提供幻象电源。必须使用平衡式话筒线缆：XLR 到 XLR 或 XLR 到 TRS。
RFI 滤波
此话筒采用CommShield®技术进行射频滤波。为在复杂的射频环境中获得最佳效果，应使用配备RK100PK前置放大器的XLR话筒版本。
话筒固定
此话筒配有多位置固定夹，可灵活地固定选配件并降低线缆噪声。参见附带的固定夹指南，了解放置说明和线缆穿引建议。
附件与备件
提供的附件
多位置固定夹 (3) RPM150TC
扣入式防风罩 (3) RPM150WS
存放袋 WA150
线路前置放大器（仅 XLR 版本） RK100PK
备件
适用于 MX150B/C (5) 的金色常规保护盖 RPM208
适用于 MX150B/O (5) 的银色常规保护盖 RPM213
适用于MX150B/O(5)的黑色增强型保护盖RPM215
4 插针迷你接头 (TA4F/TQG) WA330
认证
允许使用 CE 标志。符合欧盟 EMC 指导原则 2004/108/EC。符合 Harmonized 标准 EN55103-1：1996 和 EN55103-2：1996 适用于民用 (E1) 和轻工业 (E2) 环境。
可从以下地址获得“CE 符合性声明”：www.shure.com/europe/compliance
授权的欧洲代表：
Shure Europe GmbH
欧洲、中东、非洲总部
部门：欧洲、中东、非洲批准部
Jakob-Dieffenbacher-Str.12
注意：本指南中的信息可能随时更改，恕不另行通知。有关本产品的详细信息，请访问www.shure.com。
规格
MX150/C
MX150/O
| 指向性形状 心形指向性 | 全方向性 | |||||
| 换能器类型 驻极体电容器 | 驻极体电容器 | |||||
| 频率响应 20 到 20,000 赫兹 | 20 到 20,000 赫兹 | |||||
| 输出阻抗 TQG: N/A | XLR: | 165.5 Ω | TQG: XLR: | N/A 165.0 Ω | ||
| 灵敏度开路电压, @ 1 千赫, 典型 | TQG: XLR: | -51.0 分贝伏/帕 [1] (3.0 毫伏) -39.0 分贝伏/帕 [1] (11.0 毫伏) | TQG: XLR: | 46.5 分贝伏/帕 [1] (4.5 毫伏) -34.5 分贝伏/帕 [1] (19.0 毫伏) | ||
| 最大声压级1% THD 下 1 千赫[2] | 2500 欧姆负载: 1000 欧姆 负载: | 2500 欧姆负载: 1000 欧姆 负载: | ||||
| TQG: XLR: | 147.5 分贝声压级 147.5 分贝声压级 134.5 分贝声压级 129.5 分贝声压级 | TQG: XLR: | 143.0 分贝声压级 143.0 分贝声压级 130.0 分贝声压级 125.0 分贝声压级 | |||
| 信噪比[3] | TQG: XLR: | 57.5 dB 57.0 dB | TQG: XLR: | 60.0 dB 59.5 dB | ||
| 动态范围@ 1 千赫 | 2500 欧姆负载: 1000 欧姆 负载: | 2500 欧姆负载: 1000 欧姆 负载: | ||||
| TQG: XLR: | 111.0 分贝声压级 1197.5 分贝声压级 92.5 分贝声压级 | TQG: XLR: | 109.0 分贝声压级 109.5 分贝声压级 90.5 分贝声压级 | |||
| 自噪声等同声压级, A-加权, 典型 | TQG: XLR: | 36.5 dB 37.0 dB | TQG: XLR: | 34.0 dB 34.5 dB | ||
| 削波电平@ 1 千赫, 1% THD | 2500 欧姆负载: 1000 欧姆 负载: | 2500 欧姆负载: 1000 欧姆 负载: | ||||
| TQG: XLR: | 2.0 dBV 1.5 dBV 1.0 dBV -4.5 dBV | TQG: XLR: | 2.0 dBV 1.5 dBV 1.0 dBV -4.5 dBV | |||
| 共模抑制20 到 20,000 赫兹 | TQG: XLR: | N/A ≥60 dB | TQG: XLR: | N/A ≥60 dB | ||
| 极性 TQG:震膜上的正压力能够在针脚 3 上产生相对针脚 1 的正电压XLR:震膜上的正压力能够在针脚 2 上产生相对针脚 3 的正电压 | ||||||
| 电源要求 TQG: 5 V DC (0.04-0.18 mA)XLR: 11-52 V DC [4] 幻像电源 (IEC-61938), <2.2 mA | ||||||
| 重量 TQG: 21 克 (0.7 盎司)XLR: 121 克 (4.3 盎司) | ||||||
| 工作温度范围 -18°C (0°F)到 57°C (135°F) | ||||||
| 存储温度范围 -29°C (-20°F)到 74°C (165°F) | ||||||
[1] 1 Pa=94 dB SPL
[2]在指定的声压级下，输入信号等于话筒头输出时话筒前置放大器的总谐波失真。
[3]信噪比是 94 dB 声压级和自身噪声A权重同等声压级之间的差额
所有产品规格测量均为使用48伏直流幻像电源得出。话筒可在更低的电压下工作，但是动态余量和灵敏度会略微降低。

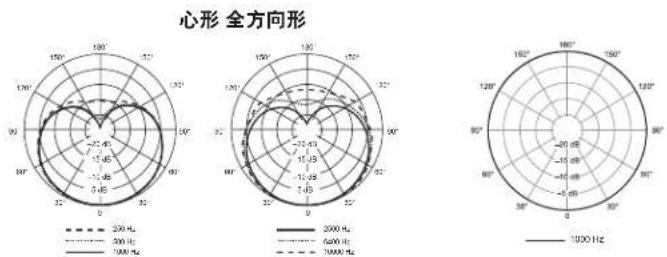

典型指向性图案

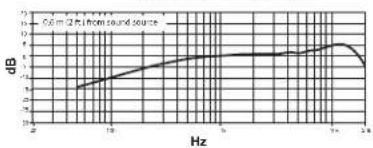

频率响应
心形指向性 全方向性
line
| Frequency (Hz) | Amplitude (dB) | | -------------- | -------------- | | 0 | 1.0 | | 10 | 2.0 | | 20 | 3.0 | | 30 | 4.0 | | 40 | 4.5 | | 50 | 4.8 | | 60 | 5.0 | | 70 | 5.2 | | 80 | 5.5 | | 90 | 5.8 | | 100 | 6.0 |
line

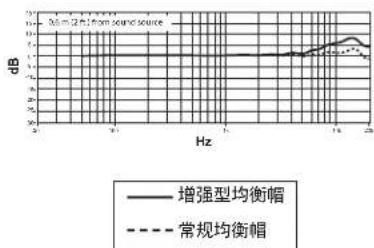

| Hz | 增强型均衡帽 (dB) | 常规均衡帽 (dB) | |----|-------------------|-----------------| | 0 | 10 | 10 | | 1 | ~10 | ~8 | | 2 | ~10 | ~6 | | 3 | ~10 | ~4 | | 4 | ~10 | ~2 | | 5 | ~10 | ~1 | | 6 | ~10 | ~0.5 | | 7 | ~10 | ~0.3 | | 8 | ~10 | ~0.2 | | 9 | ~10 | ~0.1 | | 10 | ~10 | ~0.05 | | 11 | ~10 | ~0.03 | | 12 | ~10 | ~0.02 | | 13 | ~10 | ~0.01 | | 14 | ~10 | ~0.005 | | 15 | ~10 | ~0.003 | | 16 | ~10 | ~0.002 | | 17 | ~10 | ~0.001 | | 18 | ~10 | ~0.0005 | | 19 | ~10 | ~0.0003 | | 20 | ~10 | ~0.0002 |接线图

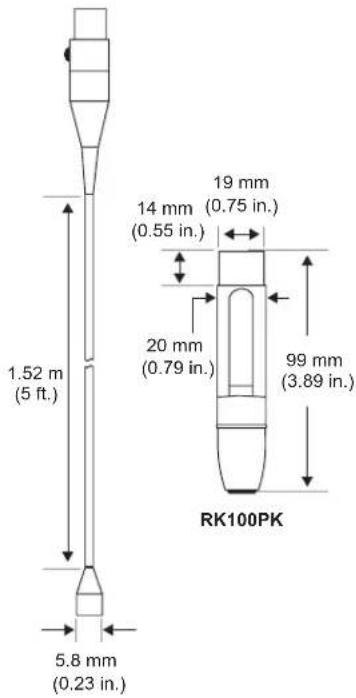

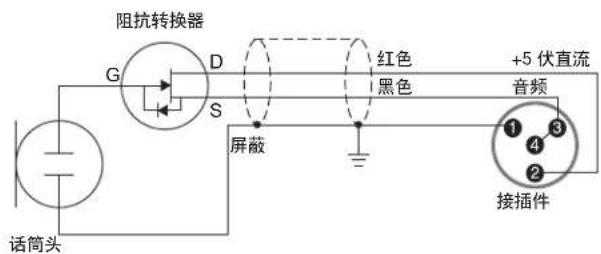

Test Circuit
