产品类型	嵌入式洗碗机
品牌	Electrolux
型号	KESB9310L
额定容量	13套
尺寸（宽×高×深）	60×85×60 cm
净重	45 kg
电源电压	220-240 V ~ 50 Hz
额定功率	1950 W
水压范围	0.04 - 1.0 MPa
能效等级	A++
噪音等级	44 dB(A)
洗涤程序	8种（包括节能、强力、快速等）
附加功能	延时启动、半载模式、自清洁
干燥方式	热交换 + 冷凝干燥
内胆材质	不锈钢
显示类型	LED显示屏
控制方式	触控 + 按键
进水软管长度	1.5 m
排水软管长度	1.5 m
电源线长度	1.8 m
安全装置	防漏系统、儿童锁、过热保护
可更换部件	滤网、喷淋臂、软水器
清洁维护	定期清洁滤网、喷淋臂和门封
安装方式	独立式或嵌入式（需拆除顶盖）

常见问题 - KESB9310L ELECTROLUX

如何首次安装洗碗机？

确保进水和排水连接正确，电源符合规格（220-240V）。移除运输螺栓，调平机器，然后运行一个空机程序检查泄漏。

洗碗机不启动怎么办？

检查门是否关严，电源是否接通，是否按下启动按钮。如果仍然不启动，请检查保险丝或断路器。

如何选择正确的洗涤程序？

根据餐具脏污程度选择：强力用于重油污，节能用于轻度脏污节能，快速用于少量餐具。

为什么洗完的餐具上有水渍？

可能是漂洗剂不足或水质过硬。添加漂洗剂并调节软水器设置。另外，确保餐具摆放正确，避免积水。

如何清洁洗碗机内部？

定期清洁滤网（每次使用后检查），每月运行一次高温自清洁程序，并用湿布擦拭门封和喷淋臂。

洗碗机有异味怎么办？

运行一个空机高温程序，加入专用清洁剂或白醋。检查并清洗滤网，保持门微开通风。

如何启用儿童锁？

按住对应键3秒（具体见说明书），锁定后按键无响应，防止儿童误操作。

洗碗机漏水可能的原因？

检查门封是否破损，进水管连接是否松动，排水管是否堵塞。如果持续漏水，请联系维修。

可以用洗碗块代替洗碗粉吗？

可以，但需要放入专用分配盒。对于短程序，建议使用洗碗粉以获得更佳溶解效果。

如何延长洗碗机寿命？

定期清洗滤网和喷淋臂，使用专用清洁剂除垢，避免过载，及时修复故障，每半年检查一次软水器。

用户手册 KESB9310L ELECTROLUX

1. 安全信息..... 2
2. 安全说明..... 4
3. 产品说明..... 5
4. 控制板....6
5. 程序选择..... 6
6. 基本设置.....9
7. 首次使用前准备.....12
8. 日常使用.... 13
9. 建议和提示..... 14
10. 养护和清洁.....15
11. 排除故障.... 19
12. 技术信息..... 22
13. 维修服务指南..... 22

伊莱克斯 - 想你所想！

感谢您选购伊莱克斯设备。您选择的产品将数十载的专业经验与创新特色融为一体。它的设计注重客户体验，兼具精巧和时尚的特点。无论何时使用，都能确保您获得满意的效果。欢迎使用伊莱克斯产品。

访问我们的网站：

获取使用建议、手册、故障检修工具、检修信息：

www.electrolux.com.cn

客户关怀与服务

务必使用原装备件。

当您联系授权服务中心时，请确保您可以提供以下数据：型号、产品编号、序列号。

该信息可以在标牌上找到。

警告/注意 - 安全信息

① 一般信息和提示

环境信息

如有更改恕不另行通知。

1. 安全信息

请确保按照随附说明操作本机，否则可能发生安全事故。在安装和使用本机之前，请认真阅读随附的操作说明。对于不当安装或使用本机而造成的任何伤害或损害，制造商不承担任何责任。请妥善保管操作说明，并置于易于取用的地方，供将来参考之用。

1.1 未成年人和易受伤人群的安全

·年龄在8岁以下的未成年人不能使用本机。本机可供8岁及以上未成年人和存在身体缺陷、感官或精神上有障碍或缺乏相关经验及知识的人士使用，前提是由具备安全使用本机经验和知识并了解相关危险的监护人为其提供监督或指导。
·未成年人和存在身体缺陷、感官或精神上有障碍的人士应远离本机，除非有监护人为其提供持续监督。
·请勿让未成年人玩弄本机器。
·洗涤剂应远离未成年人。
·当机门处于打开状态时，勿让未成年人和宠物靠近本机。
·未成年人和存在身体缺陷、感官或精神上有障碍或缺乏相关经验及知识的人士不应对本机进行清洁和用户维护。

1.2 一般安全

·本设备旨在用于家用和类似应用场合，例如：
- 农舍；商店、办公室及其他工作环境的员工厨房区； - 酒店、汽车旅馆、家庭旅馆和其他住宅类型环境中的顾客；
·请勿更改本机规格。
· 工作水压（最低和最高）必须介于 0.5 (0.05) / 8 (0.8) bar (MPa) 之间
·不得超过 15 套餐具设置的最大数目。
· 如果电源线受损，必须由制造商、授权服务中心或具备类似资质的人员进行更换，以免发生危险。
·将刀叉放入刀叉篮中，尖头朝下，或者将刀叉水平放入刀叉抽屉中，锋利边角朝下。
·请勿使本机机门打开且无人看守，以避免意外踩到它。
·进行维护之前，请关闭本机电源，然后将电源插头从电源插座上拔下。
·请勿使用高压喷淋水和/或蒸汽来清洁本机。
·如果本机底座上有通风口，不得以毯子等物品将其覆盖。
· 使用新供应的软管套件将本机连接到水管。不得重复使用旧的软管套件。

2. 安全说明

2.1 安装

警告!

必须由具备资质的人员安装本机。

• 去除所有包装物。
• 请勿安装或使用已损坏的设备。
• 出于安全考虑，请先将本机安装在内置的结构中，再使用本机。
• 按照本机附带的安装说明书操作。
  · 本机非常重，搬运时请注意。请始终佩戴安全手套和配套的鞋子。
• 请勿在温度低于 0^ C 的地方安装或使用本机。
• 在符合安装要求的安全适宜的地方安装本机。

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

• 本机必须接地。
• 确保铭牌上的参数与主供电电源的电气额定值兼容。
• 始终使用正确安装的防电击插座。
• 请勿使用多插头扩展适配器和延长电线。
• 切勿损坏电源插头和电源电线。在需要更换电源线时，应交给我们的授权服务中心来完成。
• 只有在安装过程结束后，才能将电源插头插入电源插座。确保在安装后，仍可方便地插拔电源插头。
• 断开本机与电源的连接时，请勿拉动电源线，请始终拉动电源插头。
• 本机装有 10 A 电源插头。

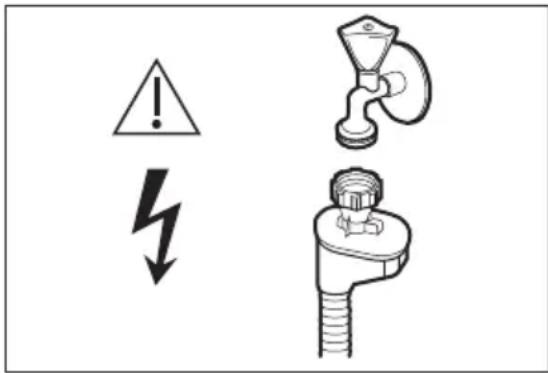

2.3 水源连接

• 请勿损坏水管。
• 连接到新管道、长时间未使用的管道、已经过修复的管道或者安装了新设备（例如水表等）的管道之前，请让水流动，直到水变得干净。
• 第一次使用本机前后，请确保没有明显的渗水情况。

- 进水管有一个安全阀和一个带有内部电源线的护套。

- 如果进水管已损坏，请立即关闭水龙头，并从电源插座上拔下电源插头。联系授权服务中心更换进水管。

2.4 使用

• 请勿将易燃品或者蘸有易燃品的物品放在本机内部、附近或上面。
• 洗碗机洗涤剂有危险。请遵从洗衣剂包装上的安全说明。
• 请勿饮用或玩弄本机中的水。
• 洗涤程序还未完成之前，请勿从本机中取出碗碟。一些洗涤剂会留在碗碟上。
• 请勿在本机打开的门上存储物品或施加压力。
• 如果在程序运行过程中打开机门，则本机可能会释放出高温蒸汽。

2.5 内部照明

警告!

受伤危险。

• 本产品内部的照明灯及备件照明灯均单独出售：这些照明灯可承受家用电器中的极端物理条件（例如温度、振动、湿度），或者可用于传递关于电器操作状态的信息。它们不可用在其他电器中，也不适用于家庭房间照明。
• 要更换内部照明灯，请与授权服务中心联系。

2.6 维护

• 要维修本机，请联系授权服务中心。仅可使用原装备件。
• 请注意，自行维修或由非专业人员进行维修可能引发安全问题并导致保修失效。

2.7 处置

警告!

存在人员受伤或窒息危险。

• 断开本机与电源的连接。
• 切断电源线并弃置。
• 拆除机门卡扣，以避免儿童和宠物被关在本机内。

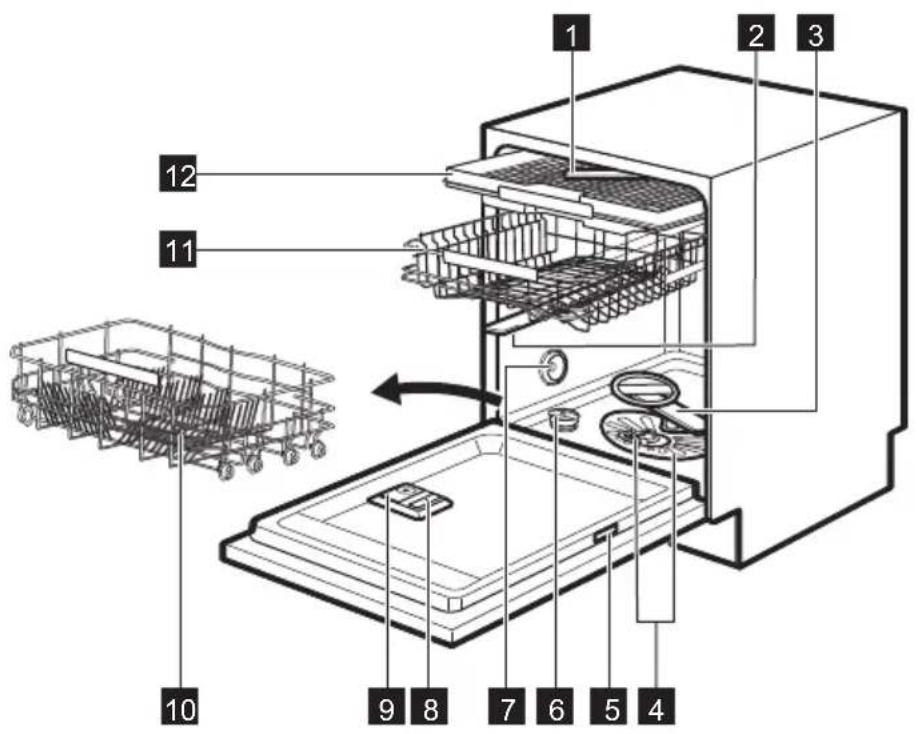

3. 产品说明

1 顶部喷淋臂
2 上喷淋臂
3 下喷淋臂
4 过滤器
5 铭牌
6 装盐容器
7 通风口

8 漂洗助剂投放盒
9 洗涤剂投放盒
10 下洗涤篮
11 上洗涤篮
12 刀叉抽屉

3.1 Beam-on-Floor (地板投影)

Beam-on-Floor（地板投影）是从机门下方的地板上投射出的指示灯。

- 程序启动时红灯亮起。在程序的持续时间内会持续亮起。

• 程序结束时绿灯亮起。
• 当本机发生故障时，红灯闪烁。

本机停用时，Beam-on-Floor（地板投影）关闭。

4. 控制板

1 开/关按钮/重置按钮
2 延时启动 按钮
3 显示屏
4 滑动时控 选择条

5 附加功能按钮
6 智能洗 程序按钮

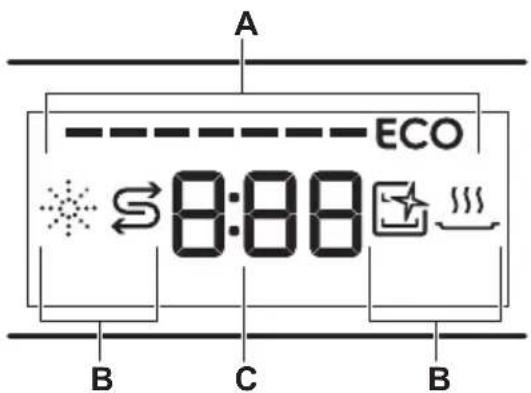

4.1 显示屏

A. 节能程度

B. 指示灯
C. 时间指示灯

4.2 节能程度

节能程度 显示程序选择如何影响能耗和用水量。条状亮起越多，能耗越低。

ECO 显示普通脏污物品最环保的程序选择。

4.3 指示灯

指示灯描述
	漂洗助剂指示灯。漂洗助剂分配器需要填充时,它会亮起。请参阅“初次使用之前”一章。
	用盐指示灯。盐容器需要填充时,它会亮起。请参阅“初次使用之前”一章。
	Machine Care(自清洁)指示灯。当本机需要使用 Machine Care(自清洁)程序进行内部清洁时它会亮起。请参考“养护和清洁”一章。
	烘干阶段指示灯。当选择带有烘干阶段的程序时,它会亮起。它会在烘干阶段运行时闪烁。请参阅“程序选择”。

5. 程序选择

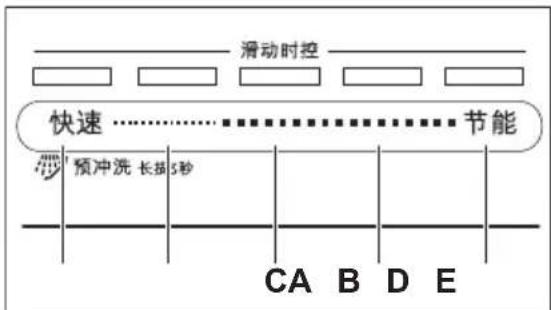

5.1 滑动时控

您可以使用 滑动时控 选择栏，选择适当的洗涤周期（根据程序时长，从 30 分钟到 4 小时不等）。

A.·快速是最短的程序(30min)，适合洗涤新鲜轻微污渍。

- 预冲洗 (15min) 是一种用于冲洗碗碟中食物残渣的程序。它可防止在设备中形成异味。请勿在此程序中使用洗涤剂。

B. 1h 是适用于洗涤新鲜且略微干燥污渍的程序。
C. 1h 30min 是适用于洗涤和干燥一般污渍物品的程序。
D. 2h 40min 是适用于洗涤和干燥重度污渍物品的程序。
E. 节能是最长的程序(4h)，使用此程序洗涤普通脏污的餐具和刀叉时，可以更有效地降低用水量和能耗。这是测试机构使用的标准程序。1)

5.2 附加功能

您可以激活附加功能以按照自己的需要调整程序选择。

5.4 程序概览

加强除菌

加强除菌 在最后漂洗阶段将温度保持65℃至70℃之间至少10分钟，从而观更好的消毒效果。

加强漂洗

加强漂洗 可增强所选程序的洗涤效该选项可增加洗涤温度和持续时间。

晶柔呵护

晶柔呵护 可特别呵护易碎物品。本选可防止所选程序的水温急剧变化，并将降低至 45^ C。这样可防止玻璃器皿损。

5.3 智能洗

智能洗 程序会根据待洗物品类型自动调节洗涤周期。

本机会感测洗涤篮中盘碟的脏污程度和数量。它可调节水温、水量以及洗涤持续时间。

程序	待洗物品类型	脏污程度	程序阶段	附加功能
快速·陶器	·餐具	·新鲜·50°C洗涤	·加强漂洗
			·晶柔呵护
			·加强除菌
			·AirDry(空气对流干燥)
预冲洗	·所有待洗物品类型	·所有脏污程度	·预洗附加功能不适用于此程序。
1h·陶器	·餐具	·新鲜	·60°C洗涤	·加强漂洗
		·稍微晾干	·中间冲洗	·晶柔呵护
			·最后50°C冲洗	·加强除菌
			·AirDry(空气对流干燥)
1h 30min · 陶器· 餐具· 罐子· 平底锅		正常稍微晾干	60°C 洗涤中间冲洗最后55°C 冲洗烘干AirDry(空气对流干燥)	加强漂洗晶柔呵护加强除菌
2h 40min · 陶器· 餐具· 罐子· 平底锅		普通脏污到重污晾干	预洗60°C 洗涤中间冲洗最后60°C 冲洗烘干AirDry(空气对流干燥)	加强漂洗晶柔呵护加强除菌
节能 · 陶器· 餐具· 罐子· 平底锅		正常稍微晾干	预洗50°C 洗涤中间冲洗最后55°C 冲洗烘干AirDry(空气对流干燥)	加强漂洗晶柔呵护加强除菌
智能洗 · 陶器· 餐具· 罐子· 平底锅		该程序可根据所有脏污程度进行调节。	预洗50-60°C 洗涤中间冲洗最后60°C 冲洗烘干AirDry(空气对流干燥)	附加功能不适用于此程序。
Machine Care(自清洁)	无待洗物品	该程序可清洁本机内部。	70°C 洗涤中间冲洗最后冲洗AirDry(空气对流干燥)	附加功能不适用于此程序。

消耗值

程序 1) 2)	水(I) 功率(kWh) 时长(min)
快速 9.5 - 11.6 0.52 - 0.64 30
预冲洗 4.3 - 5.3 0.01 - 0.04 15
1h 10.5 - 12.9 0.92 - 1.06 60
1h 30min	11.6 - 14.2 1.00 - 1.15 90
2h 40min	11 - 13.5	1.12 - 1.26	160
节能	11	0.846	240
智能洗	10.4 - 13.3 0.76 - 1.22 120 - 170
Machine Care (自清洁)	9.7 - 11.8 0.60 - 0.73 60

1) 水压和水温、主电源的变化、选项、餐具的数量和脏污程度都会改变这些值。
2) ECO 之外的这些值仅具有指示性作用。

测试机构信息

要获得执行性能测试所需的信息（例如根据 GB/T 20290-2016），请发送电子邮件至：

请在请求中提供铭牌上的产品编号代码(PNC)。

如有其他有关洗碗机的问题，请参阅与本机一同提供的维修手册。

[e-mail]

6. 基本设置

您可以根据自己的需求更改基本设置对本机进行配置。

编号	设置值	描述1)
1	水质硬度 从档位 1L 至档位 10L(默认值:5L)	根据您所在地区的水质硬度调整软水器档位。
2	漂洗助剂档位 从档位 0A 至档位 6A(默认值:4A)	根据所需的用量,调整漂洗助剂水平。
3	结束音 OnOff(默认)	启用或停用程序结束时的声音信号。
4	自动门打开 On(默认)Off	启用或停用 AirDry(空气对流干燥)。
5	按键音 On(默认)Off	启用或停用按触按钮时的声音。
6	最后的程序选择OnOff(默认)	启用或停用自动选择最近使用的程序和选项。

1) 有关更多详情，请参阅本章提供的信息。

您可以在设置模式下更改基本设置。

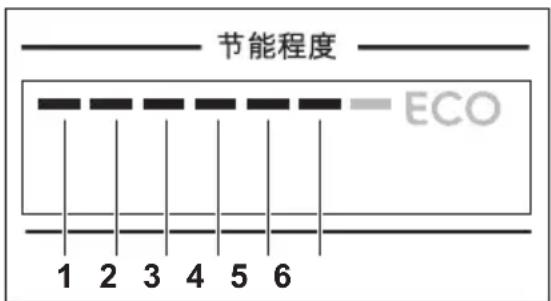

当本机处于设置模式时，节能程度条显示可用的设置。完成每项设置后，节能程度的专属条会闪烁。

表中显示的基本设置的顺序也是 节能程度上设置的顺序：

6.1 设置模式

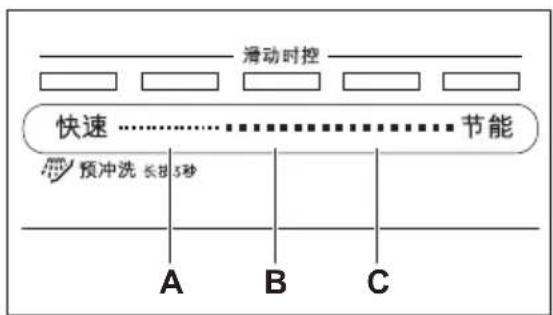

如何导航设置模式

您可使用 滑动时控 选择条导航设置模式。

A. 上一步 按钮

B. 确认按钮

C. 下一步 按钮

使用上一步和下一步在基本设置之间切换并更改它们的值。

使用确认输入所选设置并确认更改其值。

如何进入设置模式

您可在启动程序之前进入设置模式。您无法在程序运行过程中进入设置模式。

要进入设置模式，请同时按住快速和节能大约3秒钟。

与 上一步、确认 和 下一步 相关的灯都亮起。

如何更改设置

确保本机处于设置模式。

水质硬度

德国度 (°dH)	法国度 (°fH)	mmol/l	克拉克度	软水器档位
47 - 50 84 - 90	8.4 - 9.0	58 - 63	10
43 - 46 76 - 83	7.6 - 8.3	53 - 57	9
37 - 42 65 - 75	6.5 - 7.5	46 - 52	8
29 - 36 51 - 64	5.1 - 6.4	36 - 45	7
23 - 28 40 - 50	4.0 - 5.0	28 - 35	6
19 - 22 33 - 39	3.3 - 3.9	23 - 27		5 1)
15 - 18 26 - 32	2.6 - 3.2	18 - 22	4
11 - 14 19 - 25	1.9 - 2.5	13 - 17	3

1. 使用上一步或下一步选择所需设置专用的节能程度条。

2. 所选设置专用的 节能程度 条开始闪烁。

3. 显示屏将显示当前的设置值。

4. 按确认以输入设置。

5. 所选设置专用的 节能程度 条亮起。其他条关闭。

6. 当前的设置值闪烁。

7. 按上一步或下一步更改值。

8. 按确认，以确认设置。

9. 新设置已保存。

10. 本机返回至基本设置列表。

11. 同时按住 稳速大约3秒钟可退出设置模式。

本机返回至程序选择。

在您再次更改设置之前，已保存的设置会持续有效。

6.2 软水器

软水器可去除供水中可能影响洗涤效果或损害本机的矿物质。

这些矿物质含量越高，水质就越硬。水质硬度可通过等价标度来测量。

应根据您所在地区的水质硬度来调节软水器。您当地的供水部门可提供您所在地区水质硬度方面的建议。务必要将软水器档位设置正确，以确保获得优良的洗涤效果。

软化硬水会增加水量和能耗，还会延长程序持续时间。软水器档位越高，能耗就越高，持续时间也越长。

德国度 (°dH)	法国度 (°fH)	mmol/l	克拉克度	软水器档位
4 - 10 7 - 18	0.7 - 1.8	5 - 12	2
<4 <7 <0.7 < 5				1 2)

1) 出厂设置。
2) 请勿在这一档位使用洗碗机用盐。

无论使用哪种类型的洗涤剂，都可设置适当的水质硬度让加盐指示灯保持亮起。

无盐多效洗涤剂片的功效不足以软化硬质水。

6.3 漂洗助剂档位

漂洗助剂可以使碗碟变干且不会留下斑纹和污渍。在热水漂洗阶段自动投放。可以设定漂洗助剂的投放量。

当漂洗助剂盒变空，漂洗助剂指示灯会亮起，提醒重新装满漂洗助剂。如果仅使用多效洗涤剂片时的烘干效果令人满意，则可以停用分配器和指示灯。但是为了实现最佳烘干效果，请始终使用漂洗助剂，并让漂洗助剂指示灯保持活动状态。

要停用漂洗助剂分配器和指示灯，将漂洗助剂档位设置为 0A。

6.4 结束音

您可以激活程序结束时发出的声响信号。

当本机出现故障时也会发出声音信号。无法停用这些声音信号。

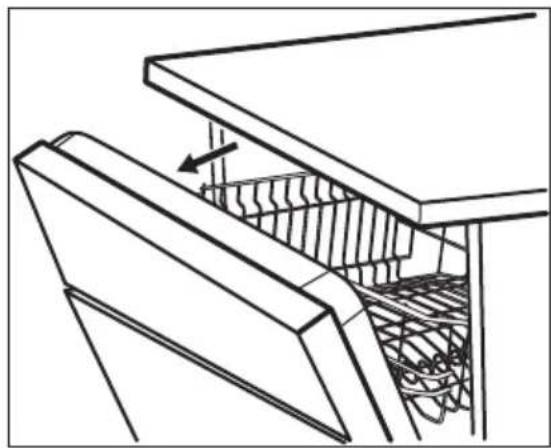

6.5 AirDry (空气对流干燥)

AirDry（空气对流干燥）改善干燥效果。在烘干阶段，机门自动打开，并保持半开状态。

AirDry（空气对流干燥）与所有程序一起自动启动，但预冲洗除外。

烘干阶段的工作时长和机门开启时间取决于所选程序和选项。

当 AirDry（空气对流干燥）打开机门时，显示屏显示了正在运行的程序的剩余时间。

警告

请勿尝试在机门自动打开之后的 2 分钟内关闭机门。这可能会导致烘烤箱损坏。

警告

如果儿童可以接触到本机，则建议在打开机门时关闭AirDry（空气对流干燥），否则可能存在自动开门的危险。

当 AirDry（空气对流干燥） 开门时，Beam-on-Floor（地板投影）可能不完全可见。要查看程序是否完成，请查看控制面板。

6.6 按键音

当您按触控制板上的按钮时会发出嘀嗒声。您可停用此按键音。

6.7 最后的程序选择

您可以设置自动选择最近使用的程序和选项。

本机停用之前完成的最新程序会被保存。在您激活本机之后自动选择该程序。

7. 首次使用前准备

1. 确保软水器的当前档位设置与所用水源的水质硬度相当。否则，请调节软水器的档位。
2. 在盐容器中装入洗碗机用盐。
3. 填满漂洗助剂分配器。
4. 打开水龙头。
5. 启动程序快速，清除制造过程中留下的残留物。请勿使用洗涤剂或在洗涤篮中放入餐盘。

启动程序之后，本机会重新填充软水器内的树脂长达5分钟。只有在完成了此步骤之后，才能启动洗涤阶段。此步骤会定期重复。

7.1 盐容器

警告

仅使用洗碗机专用粗盐。细盐会增加腐蚀风险。

洗碗机用盐用于为软水器补充树脂，并确保日常使用时能获得良好的洗涤效果。

如何向盐容器中加盐

1. 沿逆时针方向转动盐容器盖，并将此盖取下。
2. 向盐容器中加入 1 升水（仅在首次使用时）。

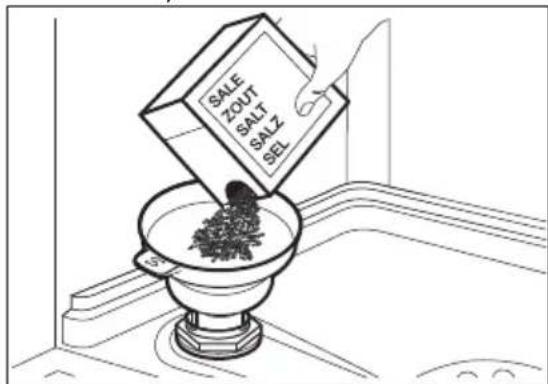

3. 在盐容器中加入洗碗机专用盐（直到容器变满）。

1. 抓住容器把手慢慢摇晃漏斗，让所有颗粒都进入容器内。

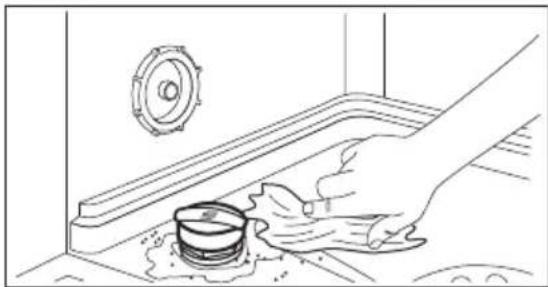

2. 清除盐容器口周围的盐。

禁用最新的程序选择之后，默认程序为节能。

加盐时，水和盐可能会从盐容器中溢出。加满盐容器之后，立即启动时间最短的程序以防止发生腐蚀。切勿将餐具放入篮中。

7.2 如何填充漂洗助剂投放盒

警告

盛载格 (B) 仅用于漂洗助剂。切勿填充洗涤剂。

警告

只能使用洗碗机专用漂洗助剂。

1. 打开盖子 (C)。

2. 填充投放盒 (B)，直到漂洗助剂液面达到刻度“MAX”。

3. 用吸水布擦掉溢出的漂洗助剂，以防产生过多泡沫。

8. 日常使用

1. 打开水龙头。
2. 按住 直到本机激活。
3. 如果盐容器变空，请将它填满。
4. 如果漂洗助剂分配器变空，请将它填满。
5. 将待洗物品放入洗涤篮。
6. 添加洗涤剂。
7. 选择并启动一个程序。
8. 程序结束时关闭水龙头。
   8.1 使用洗涤剂

警告

只能使用洗碗机专用洗涤剂。

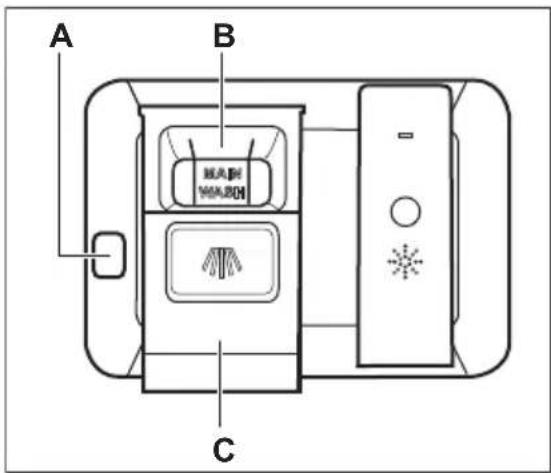

1. 按“释放”按钮 (A)，打开盖子 (C)。
2. 将洗涤剂（凝胶状、粉末状或片状）放入盛载格(B)。
3. 如果程序有预洗阶段，在机门内测放入少量洗涤剂。
4. 盖上盖子。确保盖子锁定到位。

有关洗涤剂用量的信息，请参阅产品包装上的制造商说明。通常，20 - 25 ml 凝胶洗涤剂足以洗涤普通脏污的负载。

盛载格内侧两个竖肋的上端(B)指示了凝胶填充投放盒的最高液位（最大30毫升）。

1. 盖上盖子。确保盖子按钮锁定到位。

当指示灯(A)变亮时，填充漂洗助剂投放盒。

8.2 如何使用 滑动时控 选择条选择和启动程序

1. 在滑动时控 选择条上滑动手指以选择适当的程序。

2. 与所选程序相关的灯亮起。

3. 节能程度 显示能耗和用水量。

4. 显示屏显示程序持续时间。

5. 可根据需要激活适用的附加功能。

6. 关闭机门以启动程序。

8.3 如何选择并启动程序 预冲洗

1. 要选择 预冲洗，请按住 3 秒钟。

· 与按钮相关的灯亮起。
- 节能程度关闭。
- 显示屏显示程序持续时间。

1. 关闭机门以启动程序。

8.4 如何启动 附加功能

1. 使用滑动时控 选择条以选择程序。
2. 按触您要激活的选项的专用按钮。

· 与按钮相关的灯亮起。

- 显示屏显示更新的程序持续时间。

- 节能程度 显示更新的能耗水平和用水量。

默认情况下，在每次启动程序之前，必须激活选项。如果已启用最新的程序选择，已保存的选项会与程序一起自动激活。

程序运行期间，不可以启用或关闭选项。

并非所有选项都彼此兼容。

启用选项会增加耗水量和耗电量并延长程序持续时间。

8.5 如何启动 智能洗 程序

1. 按触。智能洗

- 与按钮相关的灯亮起。

- 显示屏显示最长的程序持续时间。

滑动时控 和 附加功能 不适用于此程序。

2. 关闭机门以启动程序。

本机可感应待洗物品类型，并调整适当的洗涤周期。在洗涤过程中，感应器运行多次，且初始程序持续时间可以缩短。

8.6 如何延迟启动程序

1. 选择程序。

1. 反复按触，直到显示屏显示所需的延迟时间（从 1 小时到 24 小时）。与按钮相关的灯亮起。

3. 关闭本机机门以开始倒计时。

在倒计时过程中，不可能更改延迟时间和程序选择。

倒计时结束时，程序启动。

8.7 如何在倒计时期间取消延迟启动

按住大约3秒钟。本机返回至程序选择。

若取消延时启动，则必须再次选择程序。

8.8 如何取消运行中的程序

按住 ①大约 3 秒钟。

9. 建议和提示

9.1 常规

以下提示有助于确保在日常使用中实现最佳清洁和烘干效果，还有助于保护环境。

• 按照用户手册中的说明在洗碗机中清洗盘碟所需的水和能耗要低于手洗。
• 让洗碗机满负荷运转可节水节能。为获得最佳清洁效果，按照用户手册中的说明将物品放在洗涤篮中，请勿让洗涤篮超载。
• 切勿手工预漂洗碗碟。这样会增加水量和能耗。必要时，选择带有预洗阶段的程序。
• 清除盘子里较大的残留食物，清空杯子和玻璃杯，再将其放入本机内。

本机返回至程序选择。

在启动新程序之前，确保洗涤剂分配器中有洗涤剂。

8.9 在本机运行时打开机门

在程序运行时打开机门会让本机会停止运行。这可能会影响能耗和程序持续时间。关闭机门后，本机会从中断点继续运行。

如果在烘干阶段机门打开超过30秒，正在运行的程序将停止。如果机门由AirDry（空气对流干燥）功能打开，则不会发生这种情况。

8.10 Auto Off（自动关机）功能

此功能可在没有操作时关闭本机，从而达到节能效果。

该功能自动运行：

- 程序完成时。

- 程序未启动之后 5 分钟。

8.11 程序结束

当程序完成后，显示屏将显示 0:00。

Auto Off（自动关机）功能可自动关闭本机。

除开/关按钮外，所有按钮都停用。

• 先浸泡或稍微冲刷一下盛过煮熟或烤熟食物的炊具，然后再将其放入本机内洗涤。
• 确保篮中的物品不会相互接触或相互叠放。只有这样水才可充分流动并洗涤碗碟。
• 您可单独使用洗碗机洗涤剂、漂洗助剂和洗碗机用盐，也可使用多效剂片（例如“全效”）。请遵循包装上的说明进行操作。
• 根据异物类型和脏污程度选择程序。 节能可实现最高效的用水和节能。
• 要防止水垢在本机内沉积：
• 必要时重新填满盐容器。

• 使用建议的洗涤剂量和漂洗助剂量。

• 确保软水器当前的档位与供水的硬度保持一致。

• 按照“护理与清洁”一章中的说明操作。

9.2 使用洗碗机用盐、漂洗助剂和洗涤剂

• 洗碗机只可使用洗碗机用盐、漂洗助剂和洗涤剂。放入其他产品可能会导致本机损坏。
• 对于较硬和极硬的水质，我们建议分开使用普通的洗碗机洗涤剂（不含其他制剂的粉末、胶体、剂片）、漂洗助剂和洗碗机用盐，以获得最佳的洗涤和烘干效果。
• 在持续时间短的程序中无法充分溶解洗涤剂片。为避免餐具上留有洗涤剂残留物，我们建议您在使用洗涤剂片时启用持续时间较长的程序。
• 始终使用适量的洗涤剂。洗涤剂用量不足可能导致清洁效果不佳以及硬水成膜或弄脏物品。在软水或经过软化的水中使用过多洗涤剂可能导致洗涤剂残留在盘碟上。请根据水质硬度调节洗涤剂用量。请参阅洗涤剂包装上的说明。
• 始终使用适量的漂洗助剂。漂洗助剂用量不足会减弱烘干效果。使用过多漂洗助剂可能在物品上留下一层层蓝色。
• 确保软水器档位正确无误。如果档位过高，水中增加的盐量可能导致餐具生锈。

9.3 如何停止使用多效洗涤剂片

在开始使用单独的洗涤剂、洗碗机用盐和漂洗助剂之前，请完成以下步骤：

1. 将软水器设为最高档位。
2. 确保盐容器和漂洗助剂容器都已装满。
3. 启动 快速 程序。请勿添加洗涤剂或在洗涤篮中放入餐盘。
4. 洗涤程序完成后，根据您所在地区的水质硬度调节软水器档位。

10. 养护和清洁

警告!

在进行任何维护之前（除运行Machine Care（自清洁）之外），先停用本机并从电源插座中拔出插头。

5. 调节漂洗助剂投放量。

9.4 在开始程序之前

启动选定的程序之前，确保：

• 过滤器清洁且安装正确。
• 装盐容器盖子紧固。
• 喷淋臂未堵塞。
• 有足够的洗碗机用盐和漂洗助剂（除非使用多效洗涤剂片）。
• 洗涤篮中的物品摆放正确。
• 设定的程序适用于待洗物品类型和污渍程度。
• 使用了正确数量的洗涤剂。

9.5 装载洗涤篮

• 始终使用洗涤篮的整个空间。
• 本机只可清洗适用于洗碗机的物品。
• 请勿清洗由木材、有尖角、铝、锡和铜制成的物品，因为它们可能会破裂、翘曲、变色或凹陷。
• 请勿在本机中洗涤能吸水的物品（海绵、家用布）。
• 放置空心物品（杯子、玻璃杯和平底锅）时应将其开口朝下。
• 确保玻璃器皿之间不会相互碰触。
• 将轻的物品放在上面的洗涤篮中。并确保这些物品不会移动。
• 将刀叉和小件物品放入刀叉抽屉中。
• 向上移动上洗涤篮，以便在下洗涤篮中容纳大型物品。
• 在启动程序之前，请确保喷淋臂可以自由移动。

9.6 取出篮中物品

1. 先让餐具冷却下来，然后再将其从本机中取出。热碗碟很容易损坏。
2. 依次从下篮和上篮中取出物品。

程序完成后，可能仍有水留在本机的内表面。

脏污的过滤器和堵塞的喷淋臂会影响洗涤效果。请进行定期检查这些部件，如有必要，对它们进行清洁。

10.1 Machine Care (自清洁)

Machine Care（自清洁）是专用于清洁本机内部的程序，可实现最佳洗涤效果。可去除水垢和累积的油脂。

当本机感测到需要清洁时，指示灯亮起。启动 Machine Care（自清洁）程序以清洁本机内部。

如何启动 Machine Care（自清洁）程序

设置 Machine Care（自清洁）程序之前，先清洁过滤器和喷淋臂。

1. 使用除垢机或专用于洗碗机的清洁产品。请遵循包装上的说明进行操作。切勿将餐具放入篮中。

2. 同时按住和 ^+ 大约3秒钟。

指示灯和闪烁。显示屏显示程序持续时间。

1. 关闭机门以启动程序。

程序结束后，指示灯关闭。

10.2 内部清洁

• 使用湿软布，仔细清洁本机（包括机门的橡胶密封垫）。
• 切勿使用磨具、磨料清洁垫、尖锐的物品、强力化学产品、洗刷器或溶剂。
• 要维持本机的性能，请每两月至少使用一次洗碗机专用的清洁产品对本机进行清理。认真按照产品包装上的说明进行操作。
• 要实现最佳清洁效果，可启动 Machine Care（自清洁）程序。

10.3 外部清洁

• 请使用湿软布清洁本机。
• 只可使用中性清洁剂。
• 切勿使用磨具、磨料清洁垫或溶剂。

10.4 清洁过滤器

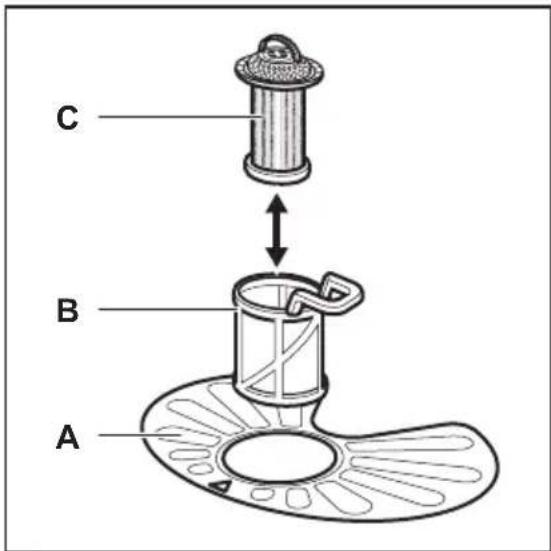

过滤器系统由 3 个部件组成。

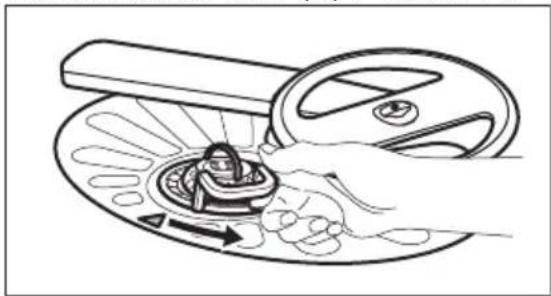

1. 逆时针旋转过滤器 (B)，将其拆下。

1. 拆下过滤器 (C) 中的过滤器 (B)。
2. 拆下平过滤器 (A)。

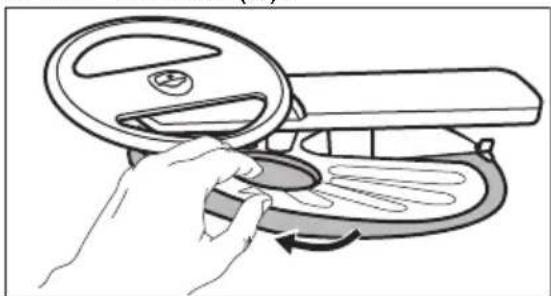

1. 确保油槽中或其周围没有食物残渣和污物。

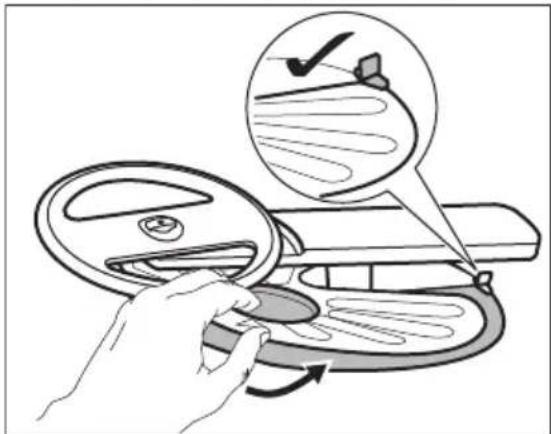

2. 将平过滤器 (A) 装回原位。确保其位于 2 条导轨下方的正确位置。

1. 重新组装过滤器 (B) 和 (C)。

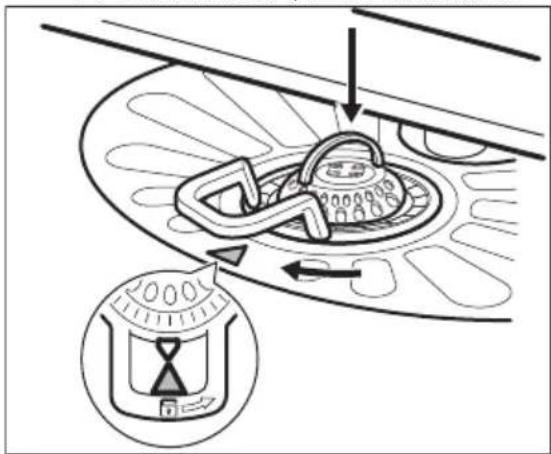

2. 将过滤器 (B) 重新装到平过滤器 (A) 中。顺时针旋转，直到将其锁定。

如果过滤器位置不正确，可能导致洗涤效果差，并对本机造成损害。

10.5 清洁下面的喷淋臂

我们建议定期清洁下面的喷淋臂，防止食物残渣阻塞洞眼。

洞眼阻塞会导致清洗效果不佳。

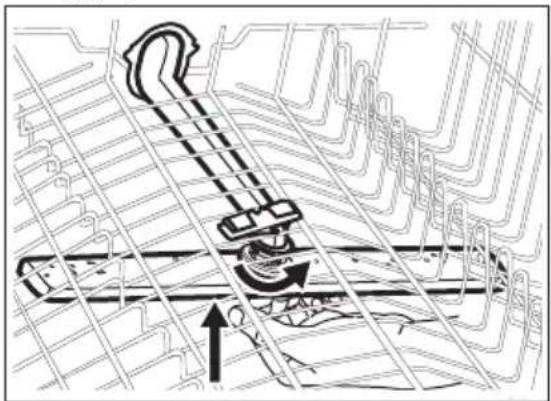

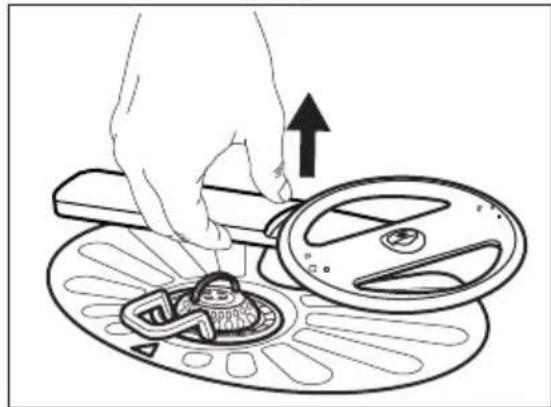

1. 如要拆卸下喷淋臂，将其向上扳出。

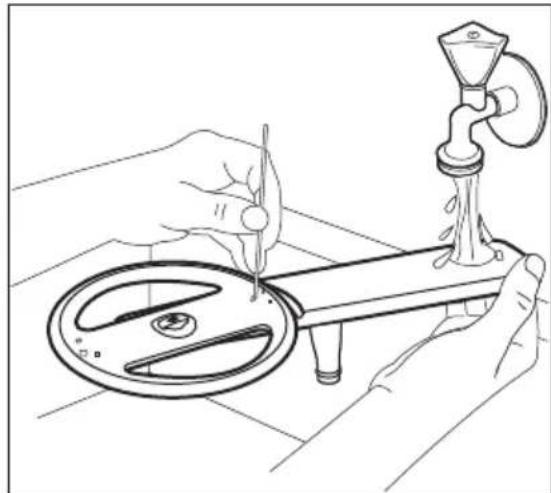

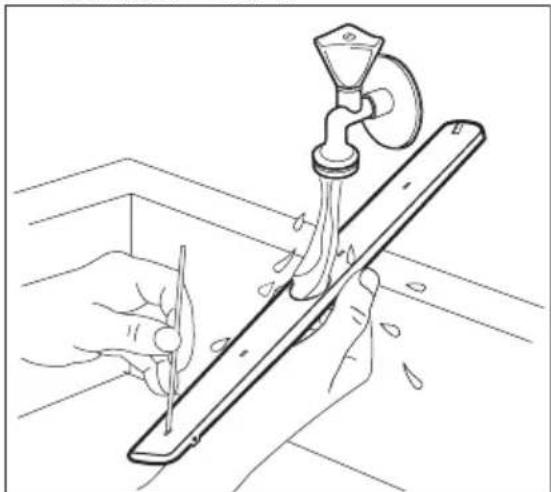

1. 在流动的水下清洗喷淋臂。使用一个又细又尖的工具，例如牙签，以剔出洞眼里的食物残渣颗粒。

我们建议定期清洁上面的喷淋臂，防止食物残渣阻塞洞眼。

洞眼阻塞会导致清洗效果不佳。

1. 拉出上洗涤篮。

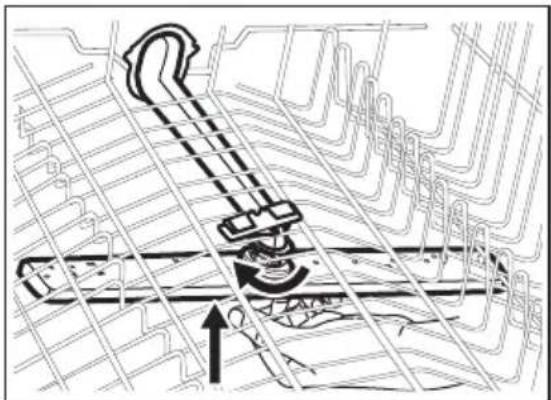

2. 要将喷淋臂从洗涤篮中取下，请向上按压喷淋臂，同时将它顺时针旋转。

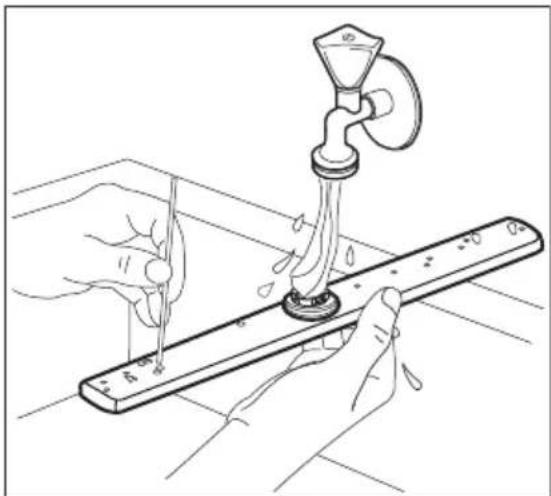

1. 在流动的水下清洗喷淋臂。使用一个又细又尖的工具，例如牙签，以剔出洞眼里的灰尘颗粒。

1. 要将喷淋臂重新装回，请向上按压喷淋臂，同时将它逆时针旋转，直到它锁定就位。

我们建议定期清洁上喷淋臂，防止灰尘阻塞洞眼。洞眼阻塞会导致清洗效果不佳。

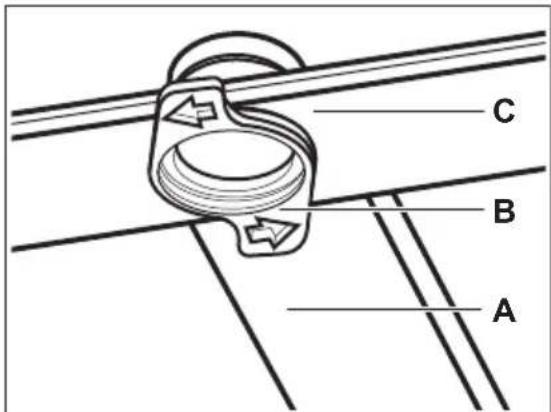

上喷淋臂位于本机顶部。利用安装元件(C)将喷淋臂(A)安装在输送管(B)中。

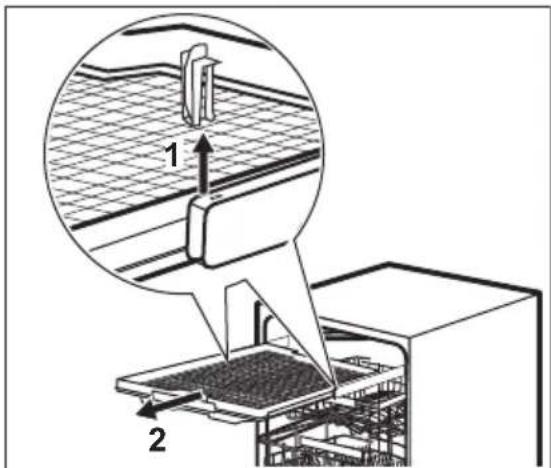

1. 从餐具抽屉的滑轨中取下闭锁装置，然后再拉出抽屉。

1. 将上篮移动至最低位置，以便更轻松地够到喷淋臂。
2. 要从输送管 (C) 中分离喷淋臂 (A)，请逆时针旋转安装元件 (B)，并向下拉动喷淋臂。
3. 在流动的水下清洗喷淋臂。使用一个又细又尖的工具，例如牙签，以剔出洞眼里的灰尘颗粒。让水流经洞眼，以冲洗内部的土颗粒。

1. 要装回喷淋臂 (C), 请将安装元件 (B)插入喷淋臂, 并顺时针旋转以便将它固定在输送管 (A) 中。确保安装元件锁定到位。

6. 将餐具抽屉安装在滑轨上，然后插入闭锁装置。

11. 排除故障

警告!

本机维修不当可能威胁用户安全。任何修理都必须由专业人员进行。

请参阅下表了解有关可能发生的问题的信息。

若出现问题，显示屏会显示警告编码。

可能发生的大多数问题可自行解决，无需联系授权服务中心。

问题和报警代码 可能的原因与解决方法
无法启动本机。	· 确保主插头连接到主插座。 · 确保保险丝盒中的保险丝完好无损。
程序无法启动。·确保机门关闭。	· 如果设置了延迟启动,请取消设置或等待倒计时结束。 · 本机重新填充软水器内的树脂。此过程的持续时间大约为5分钟。
本机不注水。显示屏显示i10或i11。	· 确保水龙头开启。 · 确保供水压不是太低。对于该信息,请联系您当地的水务部门。 · 确保水龙头未阻塞。 · 确保进水管内的过滤器未堵塞。 · 确保进水管没有扭结或弯曲。
机器无法排水。显示屏显示i20。	· 确保水槽口未堵塞。 · 确保内部过滤器未堵塞。 · 确保排水管没有扭结或弯曲。
防溢装置开启。显示屏显示i30。	· 关闭水龙头。 · 确保本机已正确安装。 · 确保篮子已按用户手册的指示装载。
本机在运行期间多次停止和启动。	· 这是正常现象。这可提供最佳清洁效果并优化节能。
程序持续时间过长。	· 如果设置了延时启动选项,请取消此设置,或者等待倒计时结束。 · 启用选项会延长程序持续时间。
显示的程序持续时间与消耗值表中的持续时间不同。	· 请参阅章节“程序选择”章节中的消耗数据表。
显示屏上的剩余时间增加,然后几乎跳转到程序持续时间结束。	· 这不是缺陷。本机工作正常。
机门处有少量泄漏。	· 本机不平。拧松或拧紧可调机脚(如适用)。 · 机门不在洗涤桶中间。调整后机脚(如适用)。
机门难以关闭。	·本机不平。拧松或拧紧可调机脚(如适用)。·部分餐具从洗涤篮伸出。
机门在洗涤期间打开。	·AirDry(空气对流干燥)功能已启用。您可以停用该功能。请参阅“基本设置”。
本机内部发出卡嗒/撞击的声音。	·餐具未正确放置在洗涤篮中。请参阅将待洗物品放入洗涤篮小册子。·确保喷淋臂可以自由地旋转。
本机断路器跳闸。	·电流强度不足以为所有正在使用的电器同时供电。检查插座电流强度和电表容量或关闭其中一个正在使用的电器。·本机内部电气故障。请联系授权服务中心。

在检查完机器后，先停用再启用机器。如果问题再次出现，请联系授权服务中心。

对于未出现在表中的警告编码，请联系授权服务中心。

警告!

我们不建议您在问题完全解决之前使用本机。拔下本机电源，在确定其运行正常之前，请勿再次插入电源。

可在机门铭牌上找到 PNC。您也可查看控制板上的 PNC。

检查 PNC 之前，请确保本机处于程序选择模式。

1. 同时按住和大约3秒钟。

显示屏会显示您机器的 PNC。

1. 要退出 PNC 显示，请同时按住 ☐ 和智能洗 大约 3 秒钟。

本机返回至程序选择。

11.1 产品编号代码 (PNC)

如果您联系授权的服务中心，需要提供本机的产品编号代码。

11.2 洗涤和烘干效果不理想

问题 可能的原因与解决方法
洗涤效果不佳。	请参阅“日常使用”、“提示与技巧”和“将待洗物品放入洗涤篮”小册子。使用强度更高的洗涤程序。启用 加强漂洗 选项以改善选定程序的洗涤效果。清洁喷淋臂喷嘴和过滤器。请参阅“养护和清洁”。
烘干效果不佳。·餐具在关闭的设备内部留置时间过长。启用 AirDry(空气对流干燥)以设置门的自动开启并提高干燥性能。无漂洗助剂或漂洗助剂投放量不足。加注漂洗助剂投放盒或将漂洗助剂的液位调高。可能是因漂洗助剂的质量造成的。我们建议务必使用漂洗助剂,即便与多效洗涤剂片组合使用也是如此。塑料物品可能需要用毛巾擦干。该程序没有干燥阶段。请参阅“程序概览”。
玻璃杯和盘子上有白色的条纹或偏蓝层次。	·漂洗助剂投放过多。将漂洗助剂档位调节到较低的档位。 ·洗涤剂用量过大。
玻璃杯和盘子上有污渍和干水滴。	·冲洗添加剂的释放量不足。将漂洗助剂档位调节到较高的档位。 ·可能是因漂洗助剂的质量造成的。
本机内部是湿的。	·这并非本机缺陷。潮湿空气在本机四壁上凝聚成水。
洗涤过程中泡沫异常。·使用洗碗机专用洗涤剂。 ·使用不同制造商的洗涤剂。 ·在将碗碟放入设备之前,不要用流水预先冲洗。
餐具有生锈的痕迹。	·洗涤用水中的盐过多。请参阅“软水器”。 ·银制和不锈钢餐具放在一起。避免将银制和不锈钢餐具靠在一起。
程序结束时投放盒中有洗涤剂残留物。	·洗涤剂片剂卡在投放盒中,因此未被水完全冲走。 ·无法用水从投放盒冲走洗涤剂。确保喷淋臂未阻塞或堵塞。 ·确保洗涤篮中的物品不妨碍打开洗涤剂投放盒的盖子。
本机内部有异味。	·请参阅“内部清洁”。 ·启动Machine Care(自清洁)程序,使用洗碗机专用的除垢剂或清洁产品。
餐具、洗涤桶和机门内侧有水垢沉积物。	·洗碗机用盐的档位过低,请检查加盐指示灯。 ·装盐容器盖子过松。 ·自来水水质过硬。请参阅“软水器”。 ·即便使用多效洗涤剂片,也可使用盐并设置软水器的再生功能。请参阅“软水器”。 ·启动Machine Care(自清洁)程序,使用洗碗机专用的除垢剂。 ·如果水垢沉积物仍然存在,请使用专用于此用途的设备清洁剂清洁本机。 ·使用其他洗涤剂。 ·联系洗涤剂制造商。
餐具无光泽、褪色或有缺口。	·确保本机只清洗不会损坏洗碗机的物品。 ·小心将物品放入洗涤篮和从洗涤篮拿出。请参阅“将待洗物品放入洗涤篮”小册子。 ·将易碎的物品放在上篮中。 ·启用晶柔呵护选项以确保对玻璃器皿和精致物品提供特别护理。

有关其他可能的原因，请参
阅“首次使用前”、“日常使用”
或“提示与技巧”。

12. 技术信息

尺寸宽/高/深(毫米)596/818-898/550
电气连接1)	电压(V)220-240
	频率(Hz)50
供水压力巴(最小值和最大值)0.5-8
水源	千帕(最小值和最大值)0.05-0.8
	冷水或热水2)	最高60°C
容量餐具摆设15
功耗待机模式(W)5.0

1) 有关其他值，请参阅铭牌。
2) 如果热水来自替代能源（如太阳能电池板），则请用热水供应以减少能耗。

13. 维修服务指南

伊莱克斯家用电器 "三包" 标准

为保证使用伊莱克斯家用电器的消费者获得满意的售后服务，本公司将严格按照《中华人民共和国消费者权益保护法》、《中华人民共和国产品质量法》、《部分商品修理更换退货责任规定》等法律法规提供修理、更换、退货（简称“三包”）服务。

1. 在“三包”有效期内，产品享受免费修理（包括材料费和工时费）；各产品的整机及主要部件的三包有效期如下：

名称	三包有效期(年)		主要部件名称
	整机 主要部件
电冰箱/红酒柜	1	3	压缩机、温控器、风扇电机、电磁阀、蒸发器、冷凝器、毛细管、过滤器、温控电路板、温度传感器
洗衣机/干衣机	1	3	电机、定时器、程控器、电容器、电路板
空调	1	3	压缩机、风扇电机、温控器
吸油烟机	1	3	电机、电脑 控制板(含弱电和强电部分)
消毒柜	1	3	电脑板、紫外线灯管、光波管、风机组件、门锁
燃气灶	1	3	燃气阀组件(阀体,电磁安全阀,热电偶,微动开关等)、玻璃 台面
嵌入式电灶	1	3	电脑板、加热丝、控温装置
微波炉	1	2	电机、磁控管、定时器、线路板
嵌入式咖啡机 1--
嵌入式烤箱 / 蒸箱 1--
洗碗机 13 主电路板、洗涤泵、加热器
暖灯 / 暖抽 / 真空抽屉 1--

2.“三包”有效期自开具发票之日起计算。若产品实际交付时间晚于发票开具时间的，则“三包”有效期自实际交付日起计算。消费者享受“三包”应提供相应凭证，如：发票、收货凭证等。
3. 对于为社会集团消费和生产消费购买的家用电器用户，其整机及主要部件“三包”有效期均为六个月。
4. 本公司降价销售有外观瑕疵但不影响正常使用的家用电器，对其降价部位不再实行“三包”责任。
5. 下列情况，不属于"三包"范畴之列，但可实行收费修理：

• 消费者搬运、安装、使用、维护、保管不当而损坏的。
• 自行或非经本公司授权维修中心拆修而造成损坏的。
• 无“三包”凭证及有效发票的。
• “三包”凭证型号与修理产品型号不符或涂改的。
  · 因不可抗拒力造成产品损坏的。

伊莱克斯服务热线：95105801

注意：本公司服务网络的名称、地址、邮编、电话、传真如有改动，本公司恕不另行通知并保留最终解释权。

产品保修卡

顾客信息

购买日期 发票号码

顾客姓名 联系电话

顾客地址及邮编

产品名称 产品代码(PNC)

产品型号 产品机号

销售店名称 销售店电话

维修记录

维修站名称 送修日

故障内容

故障原因

维修内容

维修技师签字 交验日期

维修站名称 送修日

故障内容

故障原因

维修内容

维修技师签字 交验日期

维修站名称 送修日

故障内容

故障原因

维修内容

维修技师签字 交验日期

伊莱克斯(中国)电器有限公司

全国统一服务热线:95105801

伊莱克斯官方网站:http://www.electrolux.com.cn

14. 环保问题

回收带有该标志的材料。把包装材料放入适用的容器以循环利用。帮助保护环境和人类健康，促进电气及电子产品废物的回收再利用。请勿将带有该标志的

电器与生活垃圾一起处理。将产品退回到您当地的回收处，或联系您所在城市的办事处。

说明：
1. 本表格按照SJ/T 11364-2014的规定编制。

1. ○ 表示该有害物质在该部件所有均质材料中的含量在GB/T26572-2011规定的限量要求以下；

2. X 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572-2011规定的限量要求;

3. 上表中打X的部件，由于技术原因目前无法实现替代，今后随着技术

4. 上表中打*号的表示不适用于全部型号，具体以本产品实际配置为准；

5. 本产品在正常使用情况下，环保使用期限为15年

CE
