| 产品类型 | 篱笆剪 |
| 品牌 | Tanaka |
| 型号 | HTD-2520PF |
| 发动机排量 | 24 mL |
| 燃油箱容量 | 0.33 L |
| 干重 | 4.4 kg |
| 修剪器总长 | 550 mm |
| 刀片类型 | 三角形刀片（△） |
| 声压级（LpA） | 98.3 dB(A) |
| 声功率级（LwA） | 104 dB(A) |
| 振动级别（前手柄） | 4.5 m/s² |
| 振动级别（后手柄） | 8.7 m/s² |
| 燃油类型 | 二行程混合燃油（汽油与机油混合，比例25:1至50:1） |
| 火花塞 | NGK BPM-6A或BPMR-6A / Champion CJ-8Y或RCJ-8Y |
| 启动方式 | 手拉启动器 |
| 刀片润滑 | 定期在滑动表面涂抹机油 |
| 齿轮箱润滑 | 每50小时通过滑脂嘴注入锂基润滑脂 |
| 空气滤清器 | 每日清洁，温肥皂水清洗，必要时更换 |
| 安全装置 | 手部护罩、刀片护罩、安全锁杆、阻气门 |
| 适用场景 | 修剪树篱、灌木 |
| 保修信息 | 联系Tanaka授权经销商 |
常见问题 - HTD-2520PF Tanaka
用户关于以下问题的提问 HTD-2520PF Tanaka
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 篱笆剪 免费PDF格式！查找您的手册 HTD-2520PF - Tanaka 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 HTD-2520PF 品牌 Tanaka.
用户手册 HTD-2520PF Tanaka
 | 標誌 ⚠警告 以下為此機器所使用的符號。請確定在使用前您已瞭解其中的意義。 |
 | 閱讀並完全瞭解及遵守以下的安全預防措施與警告是非常重要。疏忽或不當使用此裝置，可能會造成嚴重或致命的傷害。 |
 | 請閱讀、瞭解並遵循所有本手冊以及裝置上的警告與指示。 |
 | 使用此裝置時請隨時配戴眼、頭及耳保護裝置。 |
| 開始使用機器前： • 請詳細閱讀手冊。 • 檢查修剪配件是否正確組裝及調整。 • 啟動裝置並檢查化油器調整。請參閱「保養」。 |
目錄
零件名稱 13
警告與安全指示 14
規格 15
組裝程序....17
操作程序 18
保養 19

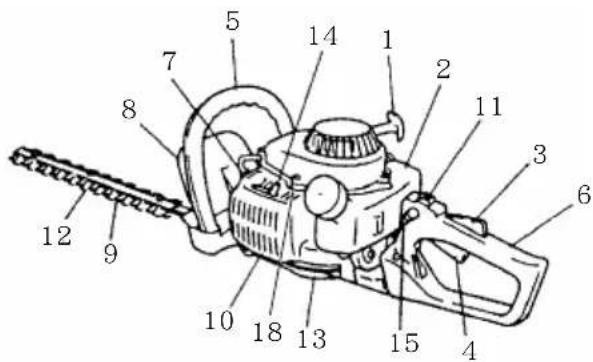

零件名稱
由於本手冊適用多種型號，因此這些圖示與您的裝置之間可能會有些許差異。請使用適用於您裝置的說明。
-
手拉式啟動器
-
燃料箱
-
節流閥啟動器鎖定
-
節流閥啟動器
-
前把手
-
後把手
-
火星塞
-
手部護罩
-
修剪刀片
-
空氣清淨器
-
點火開關
-
刀片護罩
-
齒輪箱
-
阻氣門操作桿
-
鎖定鈕（選用）
-

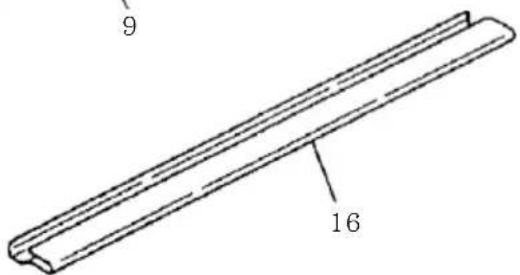

刀片外殼罩
-
鎖定鈕
-
注油泵
-
複合箱扳手
-
使用說明書


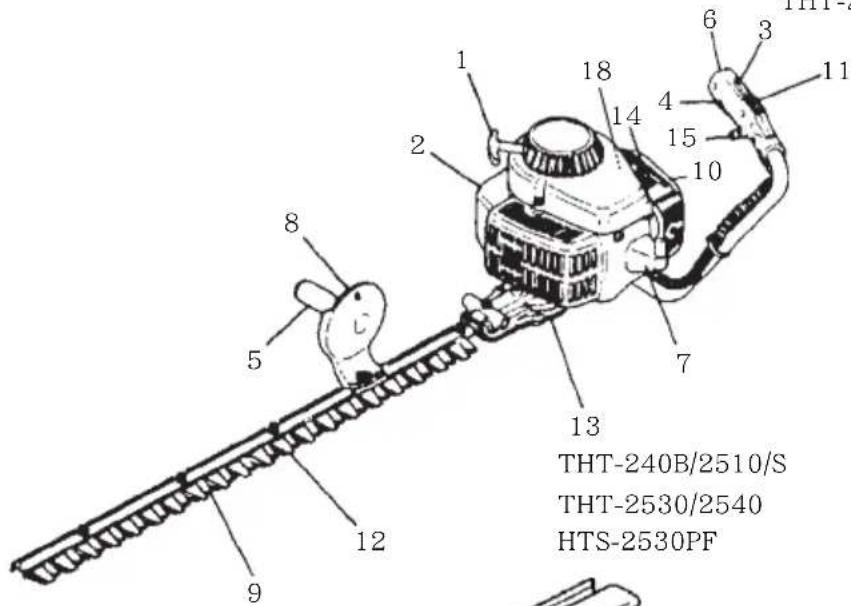

1 2 8 5 9 12 13 7 10 11 14 15 18 6 3 THT-240B/2510/S THT-2530/2540 HTS-2530PFTHT-240B/2510/S
THT-2530/2540
HTS-2530PF
○ 請隨時配戴安全面罩或護目鏡。
○ 請隨時穿著厚重長褲、靴子以及手套。請勿穿著寬鬆衣物、佩戴珠寶、短褲、拖鞋，或赤腳。固定頭髮並使其高於肩部。
○ 當您疲累、生病、飲酒後、藥物影響或醫療過程中，請勿操作此工具。
○ 絕對不可讓小孩或是無經驗人員操作機器。
○ 配戴聽力保護裝置。
○ 絕對不可在封閉的房間或建物中，啟動或運作引擎。吸入廢氣燻煙可能會致命。
○ 保持把手無油汙或燃油附著。
○ 手部需遠離修剪設備。
○ 請勿藉由修剪設備抓取或握持裝置。
○ 當裝置關閉時，確認修剪配件已經在單元關閉前停止。
○ 當長期操作時，適時的休息可避免因振動而導致的手臂振動症候群（HAVS）。
警告
反振動系統並無法保證您不會罹患HAVS或腕管症候群。因此，連續或長時間且定期的使用者，必須謹慎監視他們的手及手指狀況。若有任何上列徵狀出現，請立刻尋求醫療諮詢。
○ 若您正在使用醫療電氣／電子裝置，例如心律調整器，請在操作任何動力設備前，徵詢您的醫師及裝置製造商。
裝置與機器安全
○ 每次使用前檢視整個裝置與機器。更換損壞零件。檢查燃料漏洩以及確認所有固定件已到位，並且穩固地鎖緊。
☐ 無論如何請在使用裝置與機器前，更換破裂、缺損或損毀的零件。
○ 確認安全護罩已經連接妥當。
○ 進行汽化器調整時，請他人遠離。
○ 請使用本裝置與機器製造商所建議的配件。
警告
無論如何請勿修改裝置與機器。請勿使用您的裝置與機器，於任何非為其設計目的之工作。
燃料安全
○ 請於室外混合傾注燃料，而該處不得有火花或火焰。
○ 使用認證過適用於燃料的容器。
○ 請勿吸菸或允許在燃料或裝置與機器附近、亦或是使用裝置與機器時吸菸。
○ 故動引擎前，擦乾所有溢出燃料。
○ 啟動引擎前，移動至離處理燃料處至少3公尺以上。
○ 開啟燃料蓋前，請先停止引擎。
○ 儲藏裝置與機器前先清空燃料箱。建議每次使用後將燃料清空。若燃料殘留於箱內，儲藏時需使燃料不會漏洩。
○ 儲藏裝置與機器以及燃料於燃料蒸氣無法傳達至熱水器、電氣馬達或開關、爐具等，可產生火花或開放性火燄之處所。
警告
燃料極易點燃、爆炸或吸入燻煙，因此處理或填充燃料時請特別注意。
修剪安全
○ 請勿進行修剪植物籬笆以外的物體。
每次使用前請檢查修剪區域。移除可能拋出或糾纏的物件。
○ 於施放除蟲劑後除草，為了保護呼吸系統請穿戴煙霧防護面罩。
○ 請其餘人員包含兒童、動物、旁觀者和協助人員，保持遠離15公尺危險區。有人接近您時，請立即停止引擎。
○ 以雙手緊握裝置與機器。
○ 保持穩固步伐與平衡。請勿過度伸展。
○ 當引擎運作時，請保持您身體所有部位遠離消音器及修剪配件。
○ 修剪工具的高度應隨時低於肩膀。絕對不可從梯子、樹上，或任何不穩固的支撐點操作裝置。
○ 當重新配置至新工作區域時，請務必關閉機器並確認所有修剪配件都已停止。
○ 運作時絕對不要將機器置於地面。
○ 當操作任何動力設備時，務必攜帶急救套件。
○ 絕對不可在封閉的房間或建物中，啟動或運作引擎及／或靠近可燃性液體。吸入廢氣燻煙可能會致命。
保養安全
○ 根據建議的程序保養裝置與機器。
○ 除了調整汽化器外，在進行保養前拔請除火星塞。
○ 進行汽化器調整時，請他人遠離。
○ 僅可使用Tanaka正廠替換物件。
運輸與儲藏
○ 以手搬運裝置與機器，引擎必須已經停止並將身體遠離消音器。
○ 在儲藏或由機動車輛運輸前，請將引擎降溫、清空燃料箱，並且固定裝置與機器。
○ 儲藏裝置與機器前先清空燃料箱。建議每次使用後將燃料清空。若燃料殘留於箱內，儲藏時需使燃料不會漏洩。
○ 將裝置與機器儲藏於孩童無法觸及處。
○ 清理裝置並小心執行保養，並將其儲藏於乾燥處。
○ 確認運輸或儲藏時引擎開關已經關閉。
○ 當儲藏或由機動車輛運輸時，請使用刀片外殼罩住刀片。
若發生的狀況未包含在本手冊內，請小心並用一般常識處理。若需協助，請聯絡Tanaka經銷商。請特別注意以下警語之聲明：
警告
表示若未依循指示，極可能造成嚴重的人身傷害或喪命。
注意
表示若未依循指示，將可能造成人身傷害或機器損毀。
註
對正確的運行及使用提供有用的資訊。
注意
請勿拆解手拉式啟動器。您有可能會因彈簧反作用力，而遭致人身傷害。
規格
| 型號 | THT-210B/S/1800/2120THT-2100/S/2000/L/S/SL | THT-2520B/S | THT-240B | THT-2510/STHT-2530/2540 | |
 | 引擎尺寸(毫升) | 22 24 22 24 | |||
 | 火星塞 | NGK BPM-6A或BPMR-6AChampion CJ-8Y或RCJ-8Y | NGK BPM-6A或BPMR-6AChampion CJ-8Y或RCJ-8Y | NGK BPM-6A或BPMR-6AChampion CJ-8Y或RCJ-8Y | NGK BPM-6A或BPMR-6AChampion CJ-8Y或RCJ-8Y |
 | 燃料箱容量(升) | 0.35 0.35 0.35 0.35 | |||
 | 乾重(公斤) | THT-1800......4.1THT-210B/2120......4.4THT-2100/S......4.2THT-210S......4.5THT-2000/S......4.0THT-2000L/SL......4.3 | THT-2520B......4.9THT-2520S......5.0 | 4.9 | THT-2510/S......5.0THT-2530......5.2THT-2540......5.6 |
 | 修剪器總長(公釐) | THT-1800......500THT-210B/S/2120......650THT-2100/S......550THT-2000/S......500THT-2000L/SL......620 | 760 760 | THT-2510/S......760THT-2530......760THT-2540......1000 | |
 | :○刀片類型::△ | △ | △ | ○ | ○ |
 | 聲壓位準LpA (dB(A))(EN 27917) | THT-1800......100.0THT-210B/S/2120......92.1/92.1/-THT-2100/S......93.6THT-2000/L/S/SL...97.0 | 91.1 | 91.4 | THT-2510/S......93.9THT-2530/2540...96.7 |
 | 聲音功率位準LwA (dB(A))(2000/14/EC) | THT-210B/S......104THT-1800......104THT-2120......-THT-2100/S......104THT-2000/L/S/SL...104 | 104 | 104 | THT-2510/S......104THT-2530/2540...104 |
振動位準( m/s^2 ) (ISO 7916)前把手後把手 | THT-210B/S/2120...4.2/4.5/-THT-1800......5.3THT-2100/SL......4.2THT-2000/L/SL......5.1/6.5/5.1/6.5THT-210B/S/2120...3.7/5.2/-THT-1800......11.5THT-2100/S......11.0/12.3THT-2000/L/S/SL......11.3/9.2/11.3/9.2 | THT-2520B......4.9THT-2520S......7.6THT-2520B......8.3THT-2520S......6.2 | 3.55.3 | THT-2510/S......4.7THT-2530/2540......7.0/6.8THT-2510/S......6.4THT-2530/2540......7.8/5.6 | |
註
在不同工作條件下，依據以下時間配置計算同等噪音／振動位準的總時間加權能量：1/2怠速、1/2運轉。
* 所有資料如有變更，恕不另行通知。
| 型號 | HTD-2520PF/2522PFHTD-2526PF/2530PF | HTS-2530PF | |
 | 引擎尺寸(毫升) | 24 24 | |
 | 火星塞 | NGK BPM-6A或BPMR-6AChampion CJ-8Y或RCJ-8Y | NGK BPM-6A或BPMR-6AChampion CJ-8Y或RCJ-8Y |
 | 燃料箱容量(升) | 0.33 0.33 | |
 | 乾重(公斤) | HTD-2520PF......4.4IITD-2522PF......4.6HTD-2526PF......5.3IITD-2530PF......5.6 | HTS-2530PF......5.6 |
 | 修剪器總長(公釐) | IITD-2520PF......550HTD-2522PF......550HTD-2526PF......650IITD-2530PF......700 | IITS-2530PF......760 |
 | :○刀片類型:△ | △ | ○ |
 | 聲壓位準LpA (dB(A))(EN 27917) | IITD-2520PF......98.3IITD-2522PF......98.3HTD-2526PF......98.3IITD-2530PF......98.3 | HTS-2530PF......98.3 |
 | 聲音功率位準LwA (dB(A))(2000/14/EC) | HTD-2520PF......104IITD-2522PF......104HTD-2526PF......104HTD-2530PF......104 | HTS-2530PF......104 |
振動位準(m/s2)(ISO 7916)前把手後把手(ISO 22867)前把手後把手 | HTD-2520PF......4.5HTD-2522PF......4.9HTD-2520PF......8.7HTD-2522PF......7.5HTD-2526PF......8.9HTD-2530PF......7.8HTD-2526PF......6.3HTD-2530PF......5.3 | HTS-2530PF......6.1HTS-2530PF......11.1 | |
註
在不同工作條件下，依據以下時間配置計算同等噪音／振動位準的總時間加權能量：1/2怠速、1/2運轉。
* 所有資料如有變更，恕不另行通知。
組裝程序
把手B（3）及收集盤（4）（圖1）
- 請從修剪刀片端移除 4 個墊圈以及螺帽（1）。
註
若僅安裝把手B，僅需移除最長螺栓上的螺帽。
- 將收集盤安裝於修剪導槽上，然後用手指鎖緊三個墊圈及螺帽。
* 使用所提供兩個墊圈的其中一個（5），在收集盤或兩個刀片固定螺栓上，從修剪刀片端將收集盤安裝於THT-2540（若有配備）。
- 將把手B安裝於最長的螺栓，然後用手指鎖緊墊圈及螺帽。
- 開始用手指鎖緊螺帽之前，請先鎖入要安裝的刀片固定螺栓（2），然後鬆開螺栓約1/2圈。
- 請在螺栓固定在位置時，固定刀片固定螺栓。
操作程序
燃料（圖2）
警告
○ 本籬笆剪配置一具二行程引擎。
請使用燃料讓引擎運行，並混入機油。 當於填充或處理燃料時，請保持良好通風。
燃料
○ 請使用有廠牌之辛烷值89無鉛汽油。
○ 使用正廠二行程機油，或使用混合比介於25:1至50:1者，請參閱機油瓶上比例說明，或洽詢Tanaka經銷商。
○ 若是正廠機油無法取得，請使用標籤上註明為添加抗氧化劑應用於氣冷式二行程引擎之高品質機油（JASO FC GRADE OIL或ISO EGC GRADE）。請勿使用BIA或TCW（二行程水冷型）混合機油。
○ 切勿使用複級機油（10 W/30）或廢棄油品。
○ 請分別在乾淨的容器中混合燃料及機油。
請先注入預計使用之一半容量的燃料，然後再添加機油總量。混合（搖動）燃料混合物後，再將其餘燃料量加入。
在注入燃料箱前，徹底混合（搖動）燃料混合物。
燃料
警告（圖3）
○ 重新添加燃料前，請務必關閉引擎。
○ 添加燃料時，請緩慢開啟燃料箱（6）使可能產生的過壓狀況消失。
○ 添加燃料後請謹慎鎖緊燃料蓋。
○ 啟動前請將單元移至遠離添加燃料處至少3公尺外。
添加燃料前，請小心清理箱蓋區域以確保無灰塵落入箱內。添加燃料前，搖動容器確保燃料充分混合。
啟動
注意
啟動前請確認修剪配件沒有接觸任何物體。
- 將點火開關（7）轉至開啟位置（A）。（圖4，5）
* 啟動注給器（10）數次，使燃料可以流過注給器或折返管（若有配備）。（圖6）
- 按下安全桿（8）後，請拉起節流閥啟動器，然後按下鎖定鈕（9）（若有配備），接著先慢慢放開節流閥啟動器，再放開安全桿。此可將節流閥固定在啟動位置（圖4,5）。
- 設定阻氣門操作桿（11）至關閉位置（B）。 (圖7)
- 迅速拉動手拉式啟動器，請小心緊握把手，並勿使把手猛然彈回。（圖8,9）
- 當您聽到引擎快要啟動時，請將阻氣門操作桿退回至運作位置（開啟）。然後再次迅速拉動手拉式啟動器。
註
若是引擎無法啟動，請重複2至4程序。
- 啟動引擎後，請在引擎開始負荷前，讓引擎暖機約2-3分鐘。
修剪
修剪時，請全速運轉引擎，以保持正常的修剪速度。握著修籬笆機修剪籬笆頂部時，應讓刀片傾斜角度介於15至30度之間，並朝向籬笆邊緣弧形揮動修籬笆機。修剪籬笆側邊時，請讓刀片保持垂直，並以弧形揮動裝置。
註
○ 多重位置轉動把手（圖10）
若您的修籬笆機為轉動把手式（12），請注意修剪角度可透過鬆開把手鎖螺帽（13）的方式調整。請在調整後確定已重新鎖緊螺帽。
○ 五段位置轉動把手（圖11）
您可按下鎖定鈕（14）並轉動後把手（15），將後把手固定在5個不同的位置。
將把手固定鎖在所選的位置上，是非常重要。拉起節流閥啟動器時，鎖定鈕將無法作用。
○ 若未鎖定後把手，節流閥啟動器將無法作用。
停止（圖12, 13）
減緩引擎速度，然後將點火開關推至停止位置（F）。
保養
可由任何非公路用引擎修理機構或人員進行保養、更換或修理排氣控制裝置以及系統。
化油器調整（圖14）
警告
○ 當調整化油器時，修剪配件可能會旋轉。
○ 尚未將完整的離合器蓋完成前，請勿啟動引擎！
否則離合器可能會鬆脫並造成人身傷害。
燃料與空氣在化油器中混合。當引擎在工廠做測試運作時，化油器已作基本調整。根據氣候與海拔作進一步調整是有其必要性。化油器有一種調整可能性：
T=怠速調整螺絲。
怠速調整（T）
檢查空氣過濾器是否清潔。當怠速正確時，修剪配件並不會轉動。若調整為必要，請在引擎運作時將T-螺絲關閉（順時針），直到修剪配件開始轉動為止。開啟（逆時針）螺絲直到修剪配件停止。當引擎在所有低於修剪配件開始轉動的位置皆能順暢運作時，此即代表您已經調到正確怠速。
當修剪配件在完成怠速調整後仍繼續轉動時，請聯絡Tanaka經銷商。
空氣過濾器（圖15）
空氣過濾器必須保持乾淨且無塵土附著，以避免：
○ 化油器故障
○ 啟動問題
○ 引擎動力減損
○ 引擎零件上不必要的磨損
○ 燃料耗用異常
每天清理空氣過濾器或在塵土極高區域工作時，應更加頻繁清理。
清理空氣過濾器
移除空氣過濾器蓋及濾心。以溫肥皂水清洗。重新安裝前，請檢查濾心是否已乾燥。當空氣過濾器在使用過一段時間後，即無法完全清理乾淨，因此必須定期更換新的過濾器。而毀損的濾心必須隨時更換。
註
請以2行程機油或同級機油，浸透該單元。請擠壓該單元，使機油完全散布，並移除任何過多的機油。
火星塞（圖16）
火星塞的狀態會受下列影響：
○ 不正確的化油器設定。
○ 錯誤的燃料混合物（汽油中含過多機油）。
○ 空氣過濾器髒汗。
○ 運作困難的狀態下（例如：寒冷的天氣）。
造成火星塞電極上沉積的幾個因素，將可能導致故障或是啟動困難。若引擎動力低落、難以啟動或是在怠速時運作不良，請務必先檢查火星塞。若是火星塞髒汗，請清理並檢查電極間距，必要時請進行調整。正確的間距為0.6公釐。火星塞大約在操作100小時後必須更換，或當電極嚴重磨耗時提早更換。
註
在某些地區，當地法律會規定必須使用電阻型火星塞，以抑制點火信號。若本機器原先已配備電阻型火星塞，請使用相同類型的火星塞更換。
修剪刀片（圖17, 18）
請使用4,5個螺栓，將刀片安裝於修剪器導槽上。鎖緊這些螺栓時，請保留適當間隙，以便修剪器可順暢移動。
間隙太小時
修剪器無法正常移動，可能會卡住滑動表面。
間隙太大時
修剪器無法完整展現性能。
調整修剪器間隙
-
鬆開修剪器固定螺帽。
-
完全鎖緊修剪器固定螺栓後，接著鬆開螺栓約1/2圈。
-
在螺栓固定於此位置後，再鎖緊修剪器的固定螺帽。
請確定已更換鬆動、磨損，或受損的修剪器導槽固定螺栓，亦請確定已更換受損的修剪刀片。
註
請以機油正確潤滑修剪器滑動表面。
齒輪箱（圖19）
請使用滑脂嘴注入高品質鋰基潤滑油，直至修剪刀片與齒輪箱間滲出少量潤滑油。
註
應每50小時潤滑一次，且在重度使用下，則應縮短潤滑間隔。
燃料過濾器（圖20）
請從燃料箱移除燃料過濾器，然後徹底以溶劑清洗。之後請將過濾器完全推入燃料箱。
註
若過濾器因灰塵與汙垢難以使用，請更換之。
清潔氣缸鰭翼（圖21）
當葉片卡在氣缸鰭翼（16）間時，引擎可能過熱，導致輸出降低。為避免發生上述情況，氣缸鰭翼與風扇殼之間應保持淨空。
每操作100小時或每年一次（視狀況需要可更頻繁更換），請清理鰭翼及引擎外部表面上，可能造成散熱不良之塵土及積油。
清潔消音器（圖22）
移除消音器與火花消除器（若有配備），並在每100小時操作後清除排氣口或消音器進氣口上過多的積碳。
長期儲藏
請將燃料箱內的所有燃料排空。啟動引擎，並使引擎自然停止。
請維修任何使用時導致的任何損壞。
請使用乾淨的碎布清潔裝置，或高壓氣管。從火星塞孔將幾滴二行程引擎機油滴入氣缸，然後旋轉引擎數次，將機油擴散。請蓋住裝置並儲存於乾燥的區域。
保養時程
以下為部分一般保養說明。如需更多資訊，請與Tanaka經銷商聯繫。
日常保養
○ 清潔籬笆剪外部。
○ 檢查刀片護罩是否有損傷或破裂。
若有撞擊或裂痕時，請更換護罩。
○ 檢查刀片是否銳利，無破裂。
○ 檢查刀片螺帽是否確實鎖緊。
○ 確認刀片傳輸護罩沒有損傷，且也已穩固裝配完成。
○ 檢查螺帽與螺絲是否已經充分鎖緊。
每週保養
○ 檢查啟動器，尤其是電線及回彈彈簧。
○ 清潔火星塞外部。
○ 移除火星塞並檢查電極間距。調整至0.6公釐或更換火星塞。
○ 清潔氣缸上的散熱鰭翼，並檢查啟動器進氣口無阻塞。
○ 檢查齒輪箱是否填滿潤滑油。
○ 清潔空氣過濾器。
每月保養
○ 以汽油冲洗燃料箱。
○ 清潔化油器外部及其周邊空間。
○ 清潔風扇及其周邊空間。
