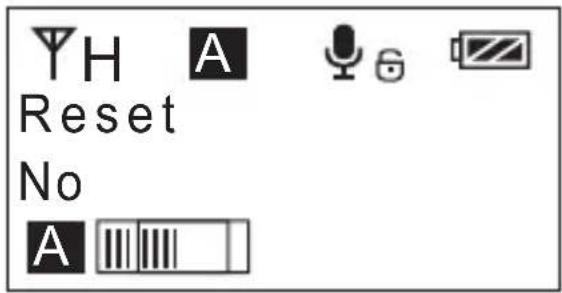

9.1 Press △ button to 'Reset' display page

A B Language (语言) 简体中文 A B

A Y B Y 语言(Language) 简体中文 A B

10. Reset to Defaults

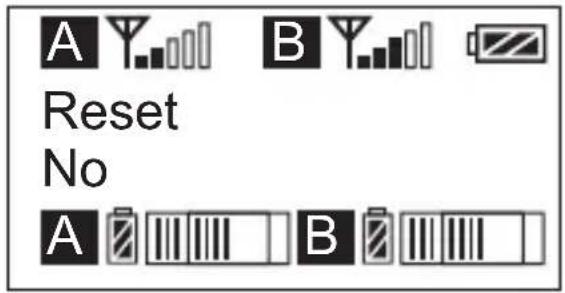

10.1 Press △ button to 'Reset' display page

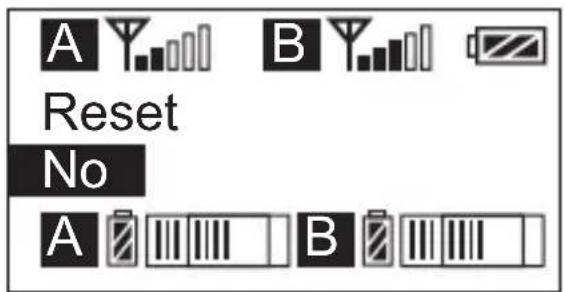

A Y B Y Reset No A B

10.2 Long press SET button to enter 'Reset' display page

A Y B Y Reset No A B

频道数	96
Group A 载波频率	794MHz ~ 806MHz
Group B 载波频率	794MHz ~ 806MHz
发射功率	10dBm/15dBm

手持发射器 HTX

频道数	96
Group A 载波频率	794MHz ~ 806MHz
Group B 载波频率	794MHz ~ 806MHz
发射功率	10dBm/15dBm

接收器 RX

频道数	96
Group A 载波频率	794MHz ~ 806MHz
Group B 载波频率	794MHz ~ 806MHz

前言

感谢您购买COMICA/科唛 WM300 UHF 无线麦克风；

WM300是一款一拖二全金属材质无线麦克风，此款麦克风内置聚合物锂电池，采用UHF 无线调频技术及LCD高清点阵屏，多频道、16级可调音量，并融入了低切功能、自动通道扫描、红外对码、立体声/单声道音频模式切换、RF信号强度可调、MIC/LINEIN输入双选、接收端无线电量检测、拾音动态显示、背景灯光可调等多种功能，同时具备强大的屏蔽抗噪性能，是一款广电级高品质麦克风；

为保证产品的顺畅使用及安全，请在使用前严格阅读本说明书，并正确组装及操作。

产品主要功能

一拖二，A/B 双路音频通道可选；
. 可进行多场合多机位混用;
．拾音距离高达120m （空旷无干扰环境，有障碍环境高达80m）；
. 低切功能;
. 自动通道扫描，快速通道定位；
. 可手动/红外自动对码;
. 语言可选;
. 发射功率可调;
. 动态音量检测条;
. 16级音量可调；
. 发射端电量监控;
. 单声道/立体声 多输出选择;
. 内置可充电锂电池，超薄机身；
. 低功耗，超强待机时间；
. LCD点阵液晶屏，高清显示；
．全金属制造，优越屏蔽性能；

工作距离高达120m

拖二. 全金属制造

低切功能频检测通道扫描

发射功率可调

自动红外对码

发射端电量监控

16级音量可调

单声道 立体声可选

实时监听

锂电池 低功耗

LCD点阵屏

语言可选

注意事项

正常使用时发射器应距离接收器20cm以上，当小于20cm时，接收器的无线信号接收部分将会进行保护动作，从而关闭无线信号接收，音频可能出现间断，此为正常现象；
进行红外对码时，请保持在1M 距离之内，否则可能会导致通讯过弱、对码不成功；
进行立体声/单声道切换时，请在使用前提前设置好，避免在使用过程中切换带来的短暂电流干扰；
天线会影响工作距离，请保护好天线并勿进行人为损坏；
工作距离会受到周围环境的影响，使用过程中请尽量保持环境空旷无干扰，并关闭机身自身的WIFI；
近距离使用该产品时，建议将此产品RF强度设置为“LOW”，可降低功耗增强续航；
用于手机拍摄时，客户须单独购买TRS-TRRS 音频转换线，并注意将手机模式设置为‘飞行模式’以避免来电干扰；

（不支持部分安卓系统的原生态录音系统，建议此时于第三方APP模式下使用）；

请在干燥环境中对该产品进行储存；
不要在雨中或潮湿环境中使用该设备，否则会有短路的危险；

包装清单

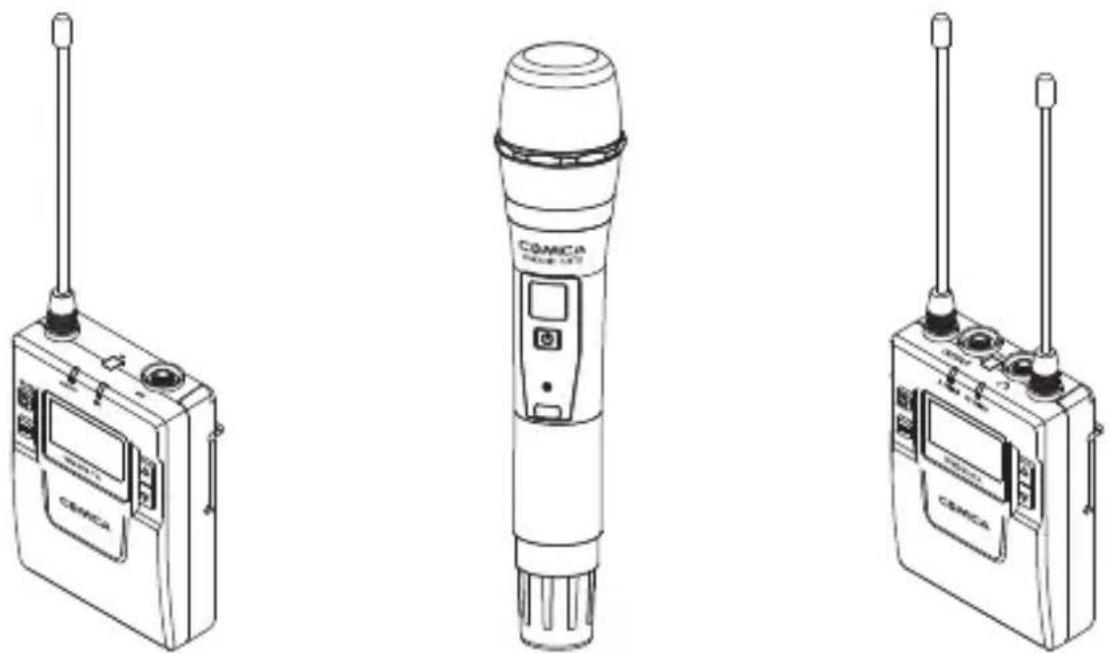

主体:

领夹发射器（TX） 手持发射器（HTX） 接收器（RX）

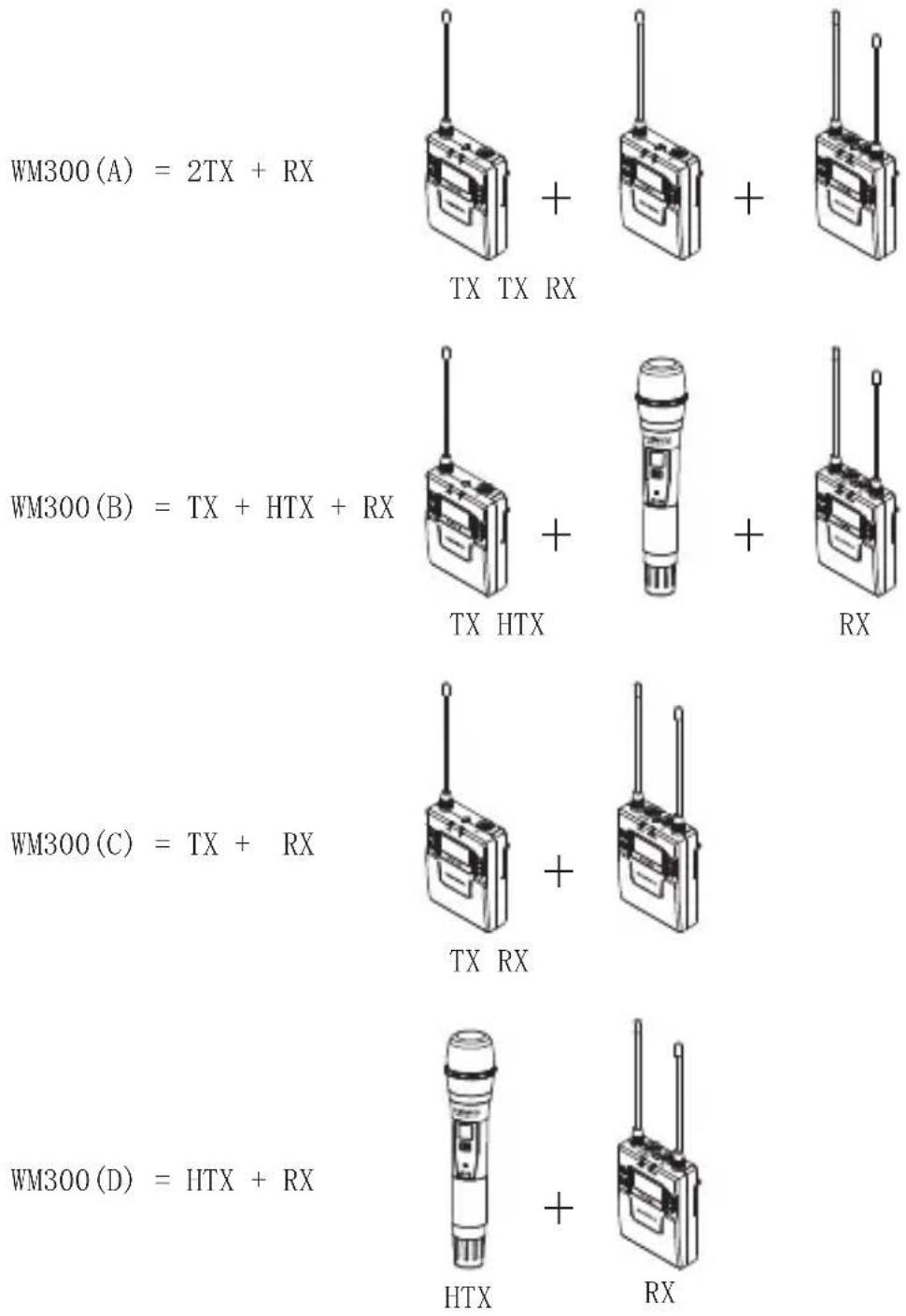

搭配选择:

$$ \mathrm{WM300(A)} = 2 \mathrm{TX} + \mathrm{RX} $$

$$ \mathrm{WM300(B)} = \mathrm{TX} + \mathrm{HTX} + \mathrm{RX} $$

$$ \mathrm{WM300(C)} = \mathrm{TX} + \mathrm{RX} $$

$$ \mathrm{WM300(D)} = \mathrm{HTX} + \mathrm{RX} $$

配件：

① 3.5mm Mic 音频输入线
② 3.5mm-3.5mm 音频输出线
③ 3.5mm-XLR 卡侬头音频输出线
④ Micro USB充电线
⑤ 腰带夹
⑥ 热靴快装板
⑦ 防风毛
⑧ 便携箱
⑨ 说明书
⑩ 保修卡

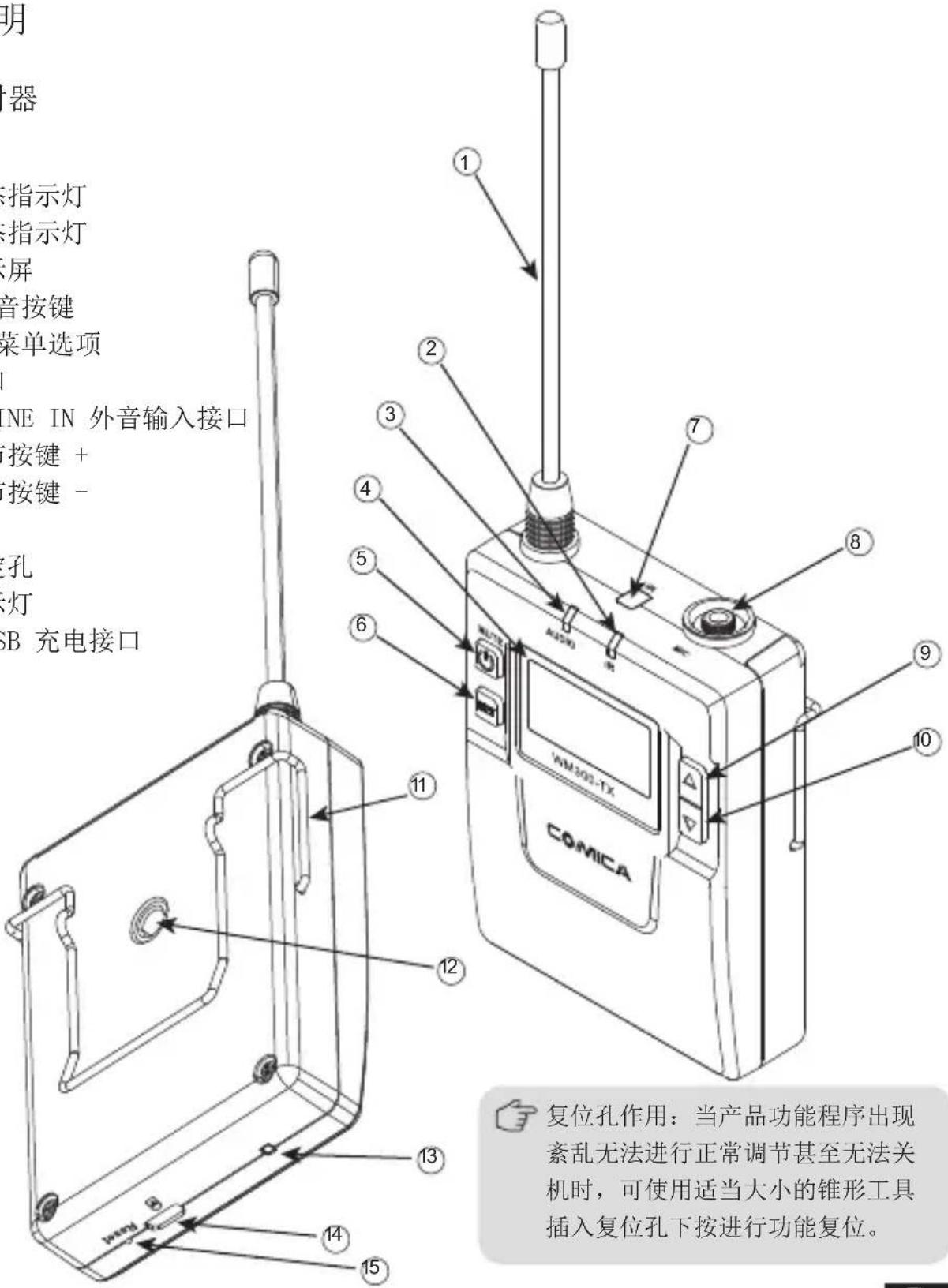

① 天线
② 对码状态指示灯
③ 声音状态指示灯
④ 液晶显示屏
⑤ 开关/静音按键
⑥ SET功能菜单选项
⑦ 红外窗口
⑨ 功能调节按键 +
⑩ 功能调节按键 -
⑪ 腰带夹
⑫ 1/4 固定孔
⑬ 充电指示灯
⑭ Micro USB 充电接口
⑮ 复位孔

⑧ MIC / LINE IN 外音输入接口

明 器 指示灯 指示灯 屏 音按键 菜单选项 LINE IN 外音输入接口 按键+ 按键- 孔 灯 SB 充电接口 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 COMICA 复位孔作用：当产品功能程序出现紊乱无法进行正常调节甚至无法关机时，可使用适当大小的锥形工具插入复位孔下按进行功能复位。

复位孔作用：当产品功能程序出现紊乱无法进行正常调节甚至无法关机时，可使用适当大小的锥形工具插入复位孔下按进行功能复位。

手持发射器

① 麦克风拾音筒
② 液晶显示屏
③ 开关/静音按键
④ 红外窗口

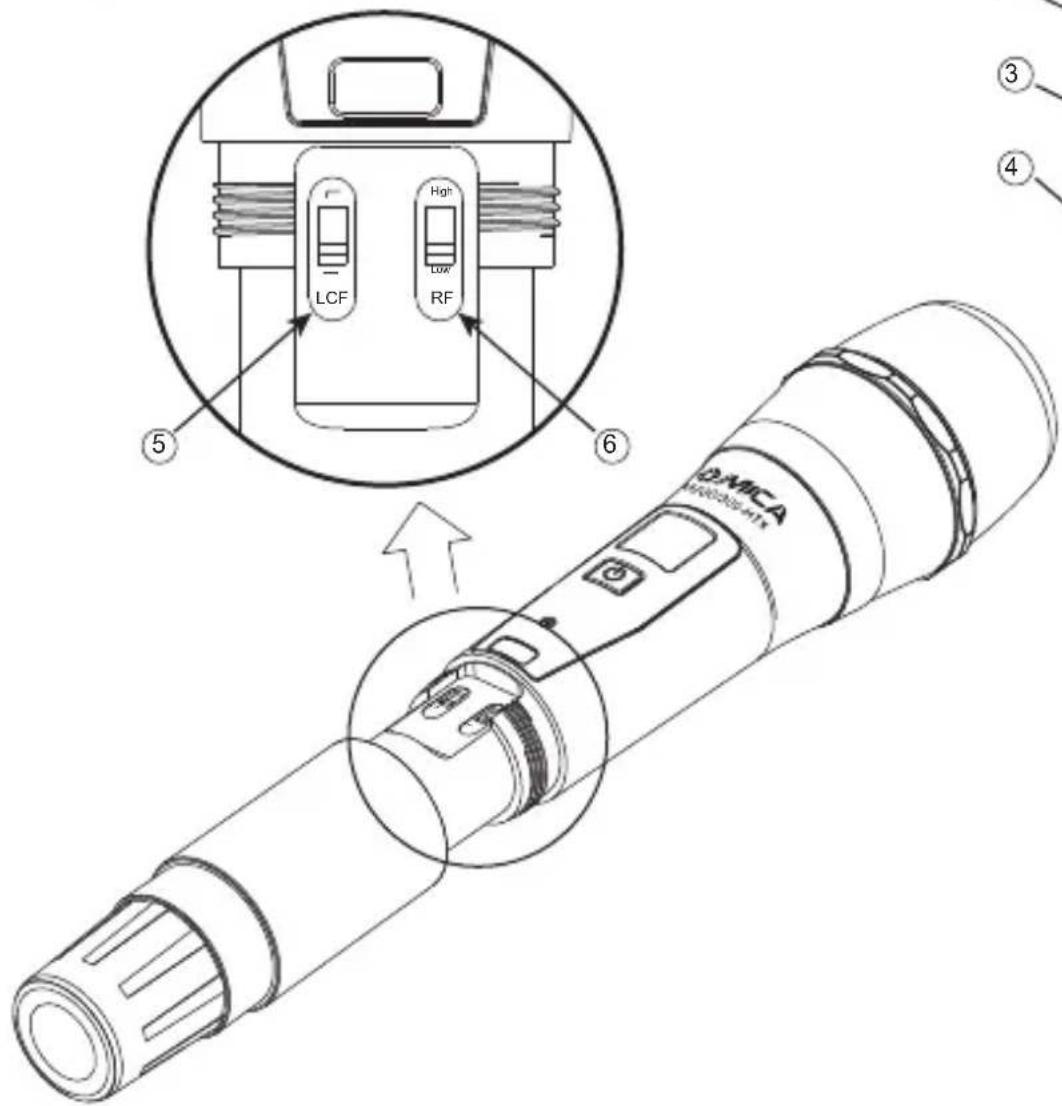

⑤ “低切/普通”音频切换开关
⑥ 信号强度 “高/低” 切换开关

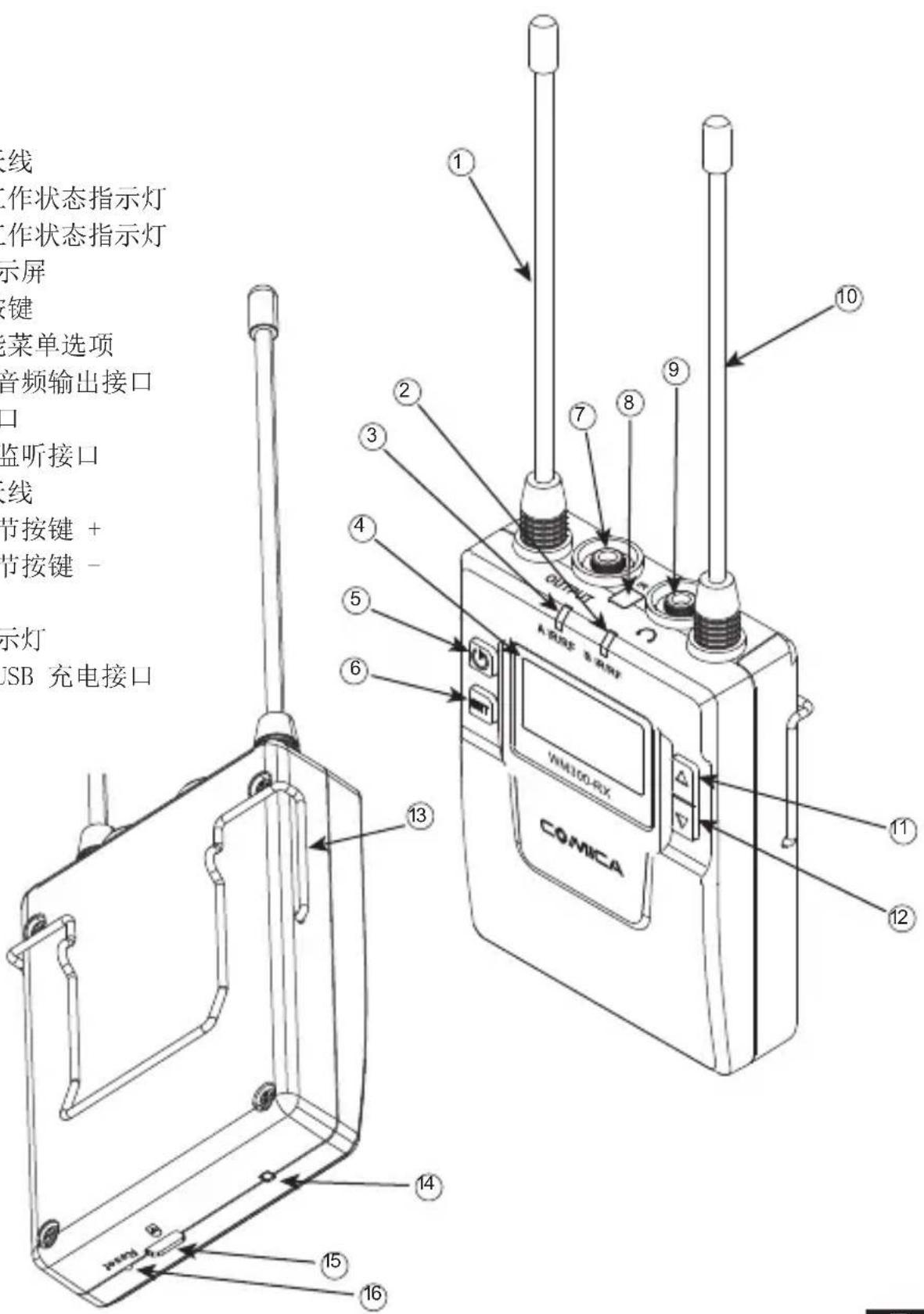

① A通道天线
② B通道工作状态指示灯
③ A通道工作状态指示灯
④ 液晶显示屏
⑤ 开/关按键
⑥ SET功能菜单选项
⑦ 3.5mm 音频输出接口
⑧ 红外窗口
⑨ 3.5mm 监听接口
⑩ B通道天线
⑪ 功能调节按键 +
⑫ 功能调节按键 -
⑬ 腰带夹
⑭ 充电指示灯
⑮ Micro USB 充电接口
⑯ 复位孔

线 工作状态指示灯 工作状态指示灯 示屏 按键 菜单选项 音频输出接口 口 监听接口 线 节按键 + 节按键 - 示灯 USB 充电接口 1 2 3 4 5 6 7 8 9 10 A B U S E 5 B U S E VIM100-6X COMICA 11 12 13 14 15 16

按键说明

领夹发射器/接收器	开关/静音 按键	长按	开机 / 关机
		短按	静音(此功能仅针对发射器,静音功能开启并且屏幕点亮后生效)
	SET 功能菜单选规项	长按	进入功能调节菜单
		短按	1.确定所选功能2.退出功能调节菜单
	功能调节按键+	短按	功能调节 (+)
	功能调节按键-	短按	功能调节 (-)
手持发射器	开关/静音 按键[5TSC]	长按	开机 / 关机
		短按	静音(屏幕点亮后生效)
	“低切/普通”声音切换开关	上推	低切
		下推	普通
	信号强度“高/低”切换开关	上推	信号强度高
		下推	信号强度低

低切功能作用：

针对声音低频部分进行适当切除，降低低频部分环境噪音，使声音更加干净清晰；

信号强度 高/低 切换作用：

信号强度高时，无线工作距离可达80-120M，功耗较高，电池使用时间短；
信号强度低时，无线工作距离可达30-60M，功耗较低，电池使用时间长；

指示灯定义

领夹发射器	AUDIO	绿灯长亮	正常录音状态(此状态仅针对发射器,频道匹配成功后,接收器方可拾音)
		红灯长亮	静音状态
		红灯闪烁	低电量提醒
	IR	绿灯长亮	频道配对后(无论是否匹配成功)
		红灯闪烁	频道配对中... (仅限红外对码时)
接收器	A IR/RFB IR/RF	绿灯长亮 频道匹配成功后的正常工作状态
		绿灯闪烁 频道匹配不成功
		红灯闪烁	频道配对中... (仅限红外对码时)
			低电量提醒
		红灯长亮 通道关闭

A IR/RF: A通道工作状态指示灯
B IR/RF: B通道工作状态指示灯

安装与使用

领夹发射器

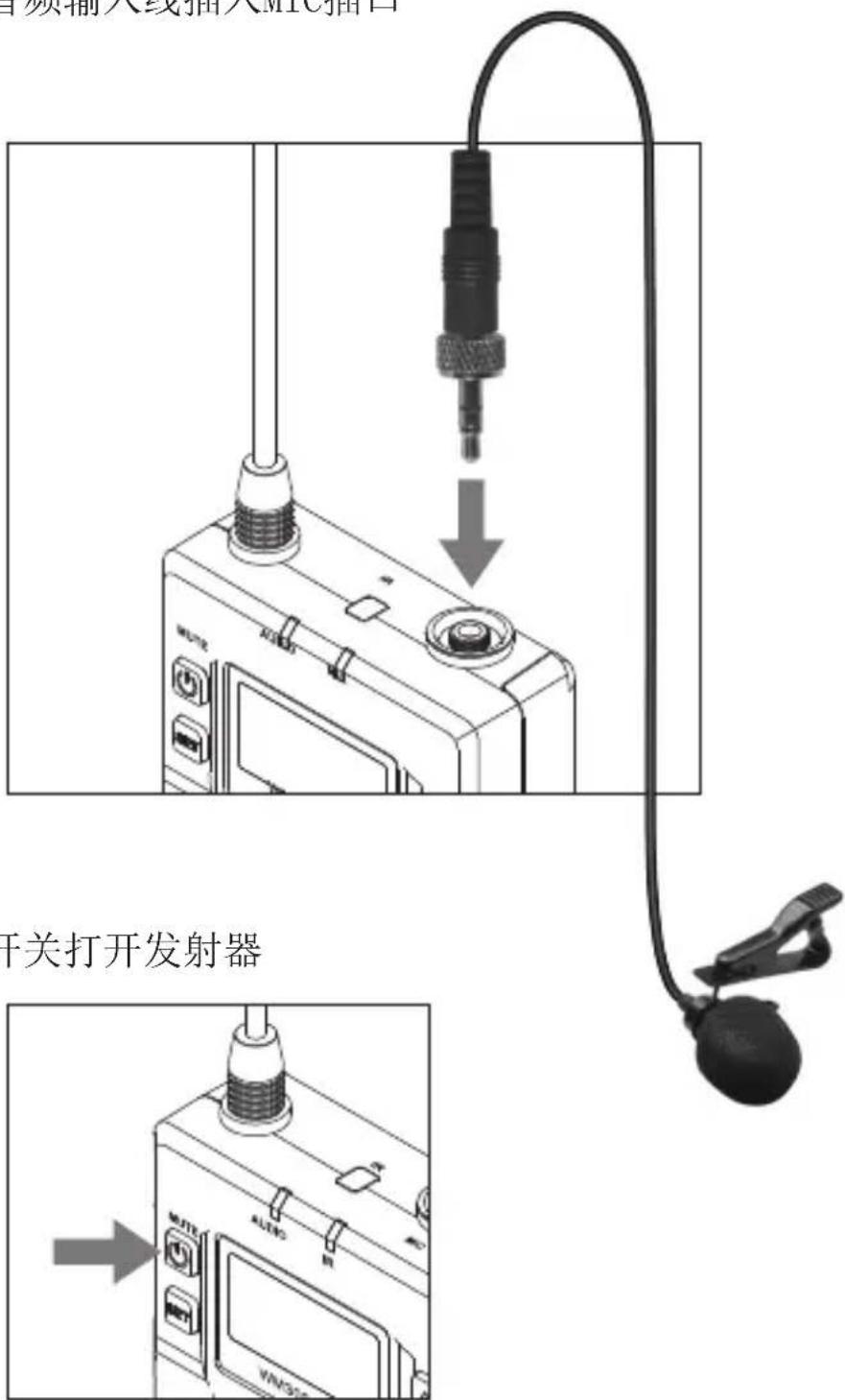

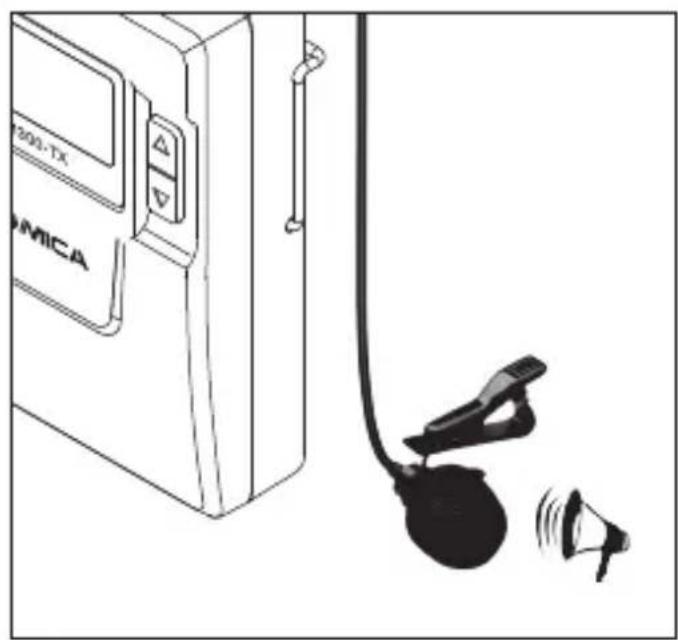

1. 把3.5mm 音频输入线插入MIC插口

自频输入线插入MFC插口 开关打开发射器

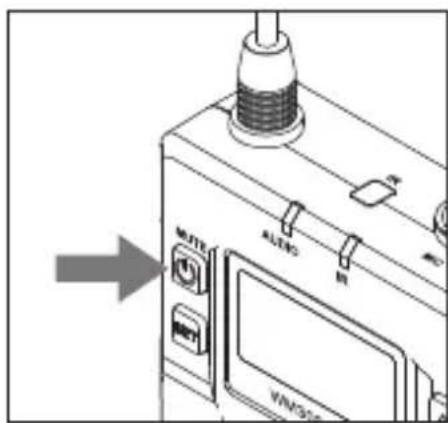

1. 长按电源开关打开发射器

AUTO MATE VANGS

1. 将MIC 对准音源，根据屏幕上的音量指示条检测发射器是否正常工作

通道 A CH11 523.300MHz

音频动态显示条

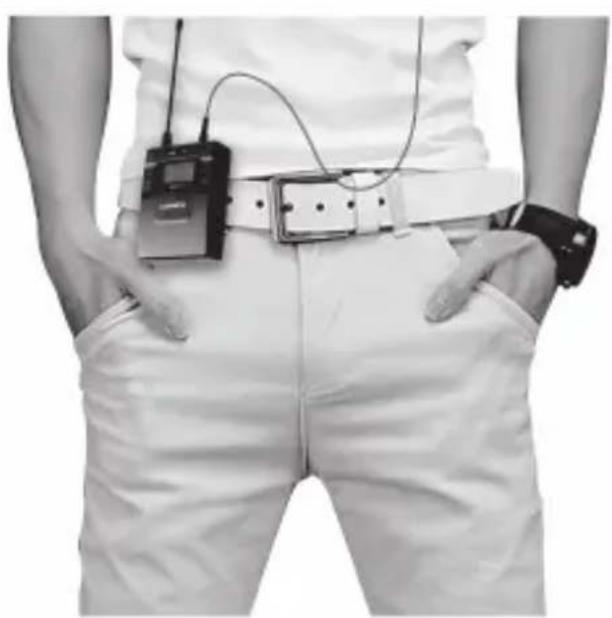

1. 把腰带夹接到连接孔

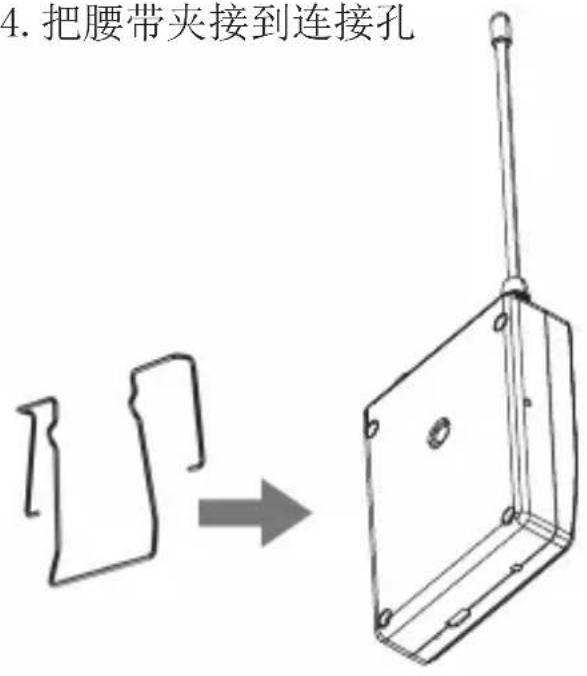

4. 把腰带夹接到连接孔

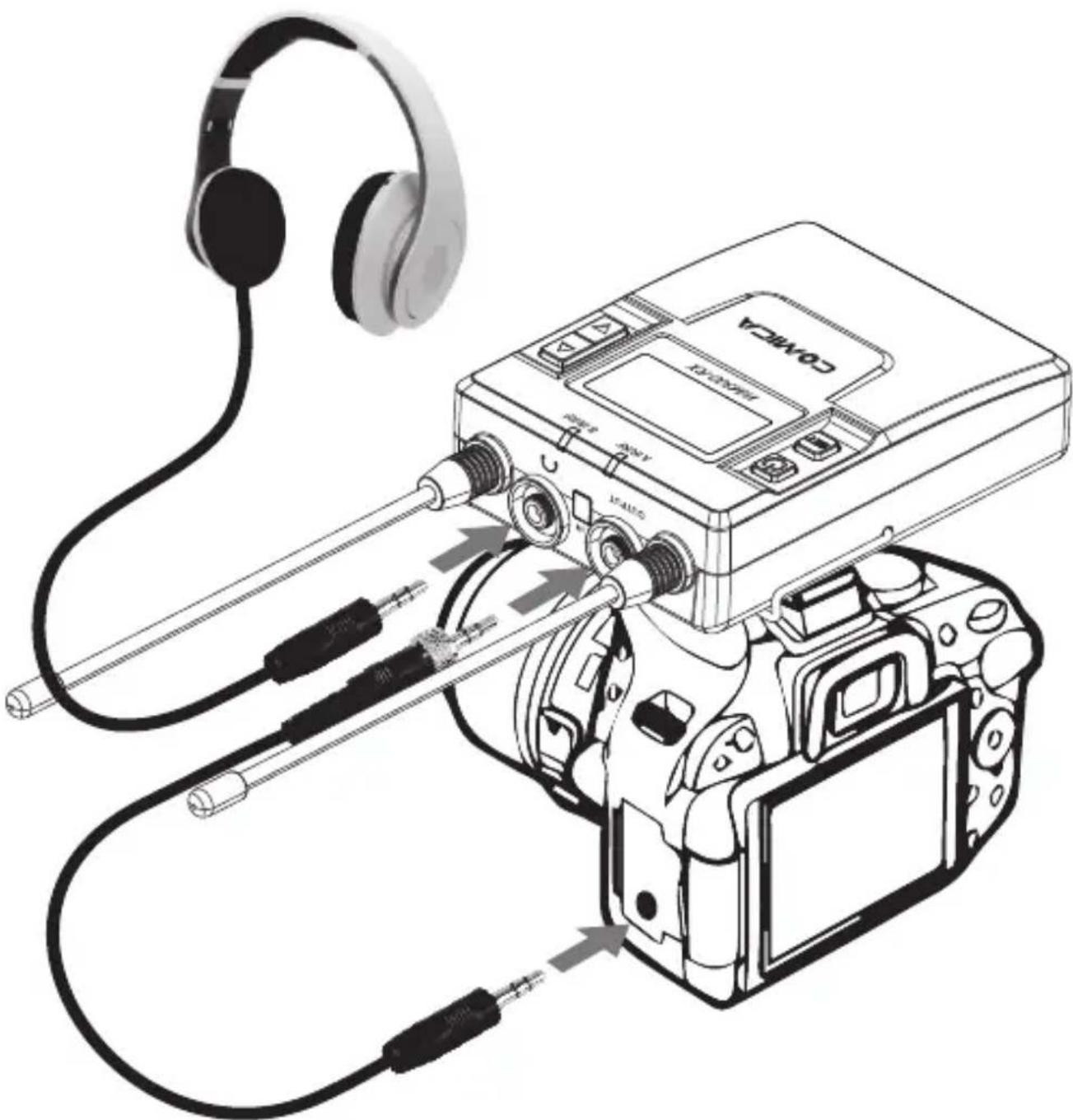

1. 通过3.5mm-3.5mm 音频输出线插入OUTPUT接口把接收器与录影设备连接，把耳机插入3.5mm 监听接口进行实时监听，长按电源开关打开接收器

信号强度强 信号强度弱 A/B通道 频道 A/B通道 通道 A CH11 523.300MHz A 正常录音 静音 静音功能解锁 静音功能锁定 发射端电量 音频动态显示条 频段

操作说明

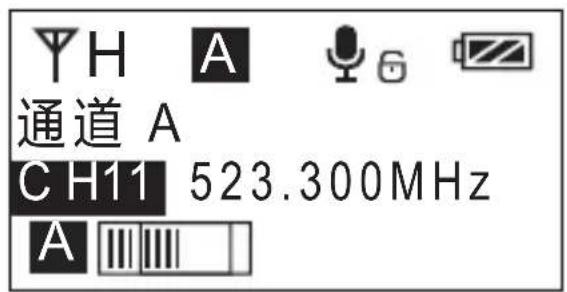

1. 手动调节发射器 CH 频道

1.1 长按按键 SET 进入“通道”设置界面

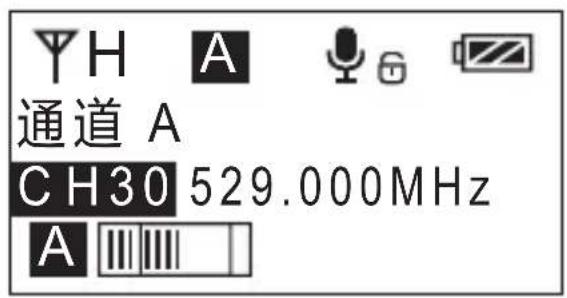

通道 A CH11 523.300MHz

1.2 使用 △ 按键选择本机频道

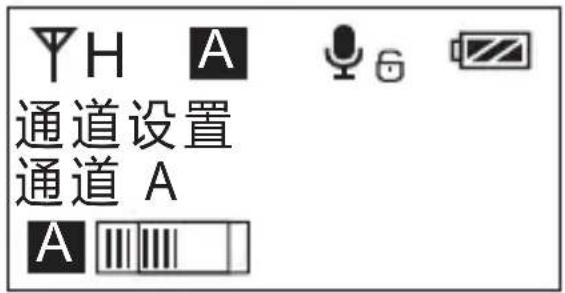

2.1 使用 △ 按键调到“通道设置”界面

通道设置 通道 A

2.2 长按按键 SET 进入“通道设置”界面

通道设置 通道 A A

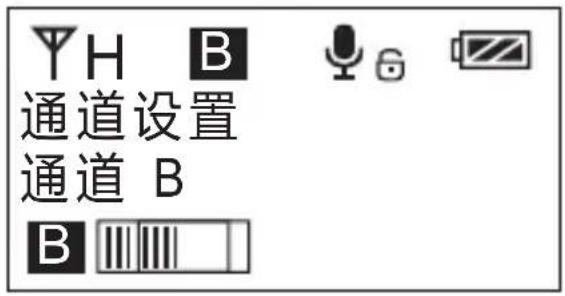

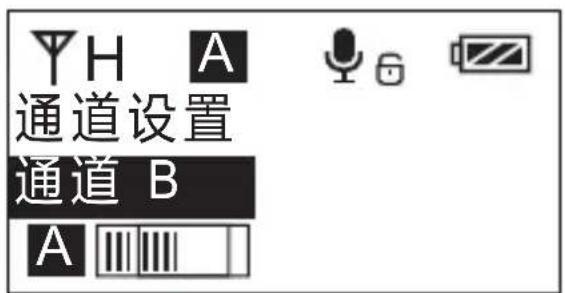

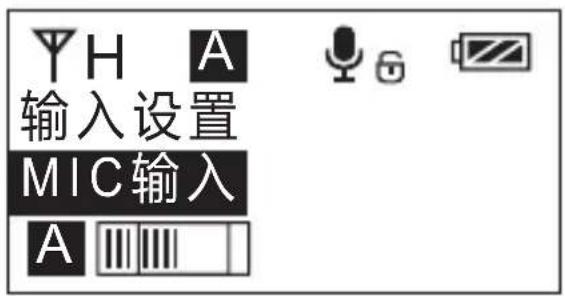

2.3 使用 △ 按键选择本机通道

通道设置 通道 B A

2.4 短按 SET 按键确定

YH B 通道设置 通道 B B

1. 麦克风输入/外部音源输入方式切换

3.1 使用 按键调到“输入设置”界面

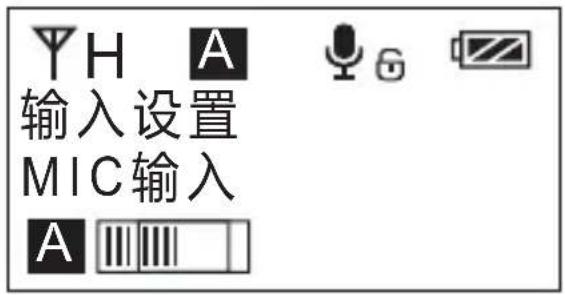

输入设置 MIC输入

3.2 长按按键 SET 进入“输入设置”界面

输入设置 MIC输入

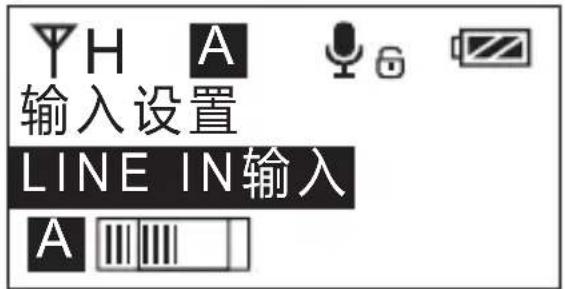

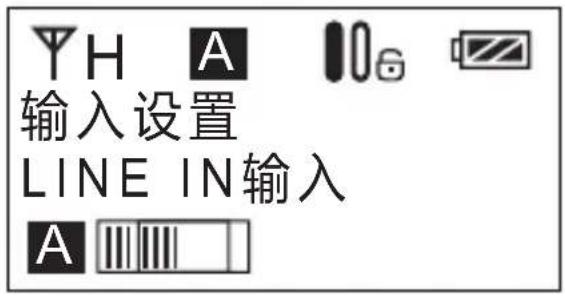

3.3 使用 △ 按键选择 MIC/LINE IN 输入方式

输入设置 LINE IN输入 A

3.4 短按 SET 按键确定

YH A 输入设置 LINE IN输入 A

MIC模式是针对麦克风音源输入；

LINE IN模式是针对外部音源输入，比如手机音乐播放等。

选择对应的输入模式会有更好的音频效果。

4. 低切 “高/低/关闭” 调节

4.1 使用 按键调到“低切”界面

低切 高 A

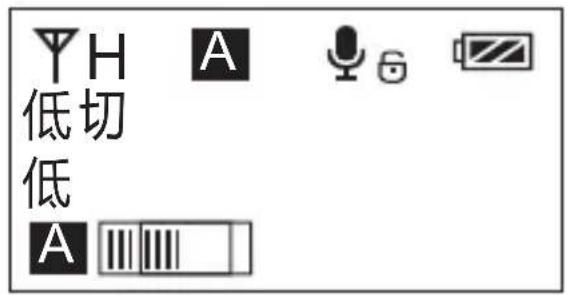

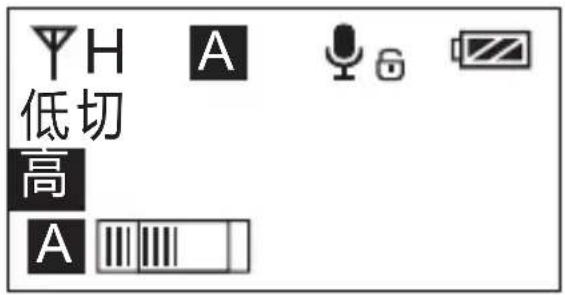

4.2 长按按键 SET 进入 “低切” 界面

低切 高 A

4.3 使用 △/▽ 按键选择“高/低/关闭”音源低切功能

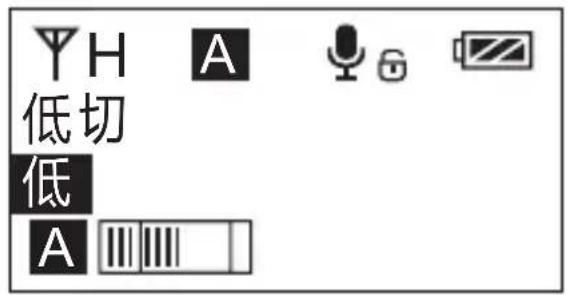

低切 低 A

4.4 短按 SET 按键确定

低切功能开启会把音源低频部分过滤掉，比如野外昆虫的鸣叫声和人群的噪音，主音源也会更清脆；低切分低范围低切与高范围低切，低范围则是过滤掉一部分噪音，而高范围低切则过滤掉全部噪音。关闭则真实还原环境的声音，主音源会更浑厚，可根据实际需要调整。

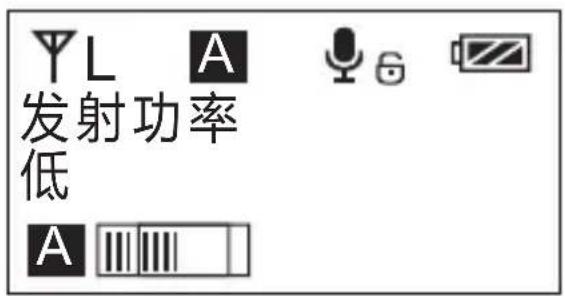

5. 发射信号强度调节

5.1 使用 △ 按键调到“发射功率”界面

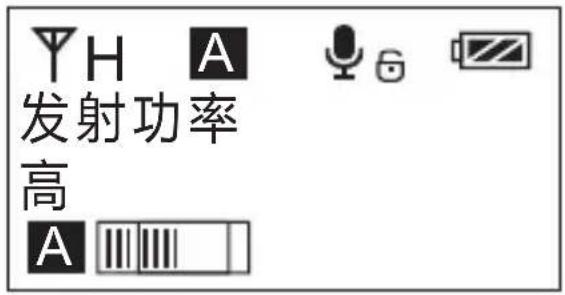

YH A 发射功率 高 A

5.2 长按按键 SET 进入“发射功率”界面

发射功率 高 A

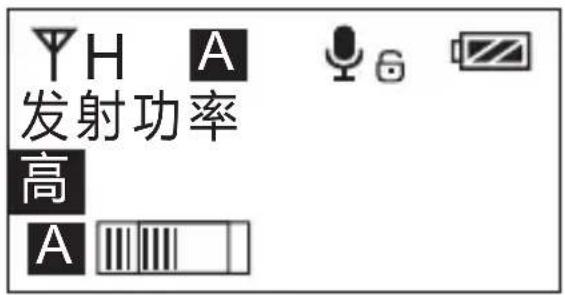

5.3 使用 △ 按键调节发射信号强度

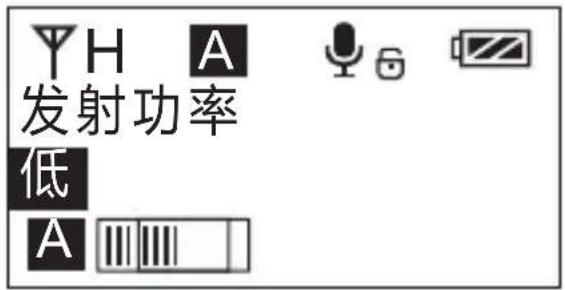

发射功率 低 A

5.4 短按 SET 按键确定

YL A 发射功率 低 A

6. 静音模式开启/关闭

6.1 使用 △ 按键调到“静音锁定”界面

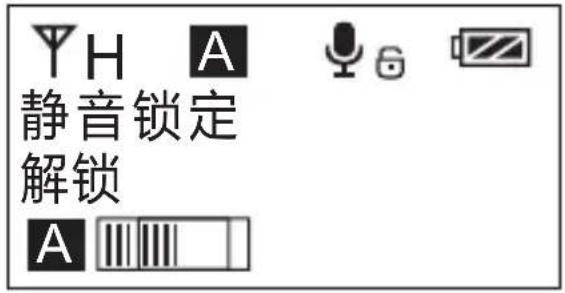

YH A 静音锁定 解锁 A

6.2 长按按键 SET 进入“静音锁定”界面

YH A 静音锁定 解锁 A

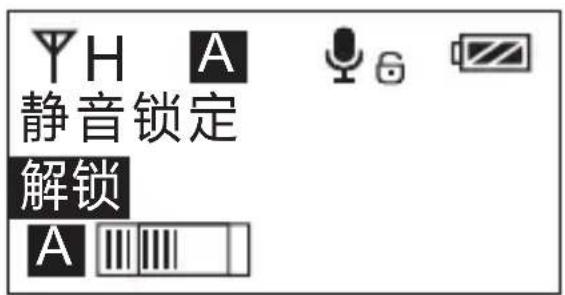

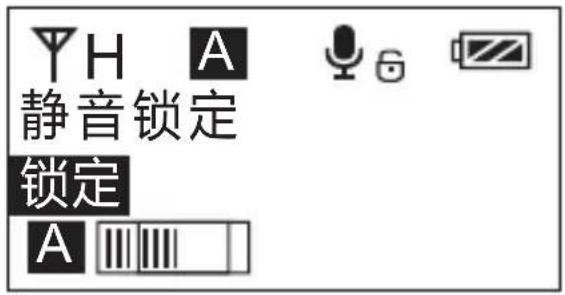

6.3 使用 △ 按键选择开启/关闭静音功能

设置为锁定后静音功能不能使用，图标显示：

设置为解锁后静音功能开启，图标显示：

静音必须在屏幕点亮的时候才能操控，按下任何按键使屏幕点亮，再短按 SET 按键切换静音模式。

1. 背景灯光 “点亮时间/关闭” 调节

7.1 使用 △ 按键调到“背景灯”界面

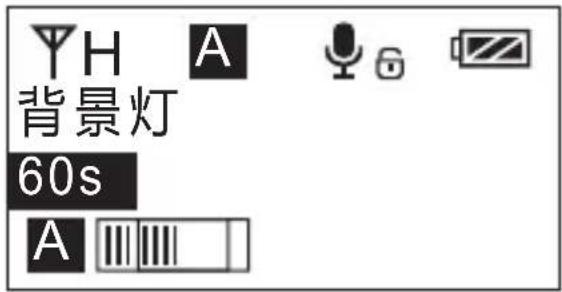

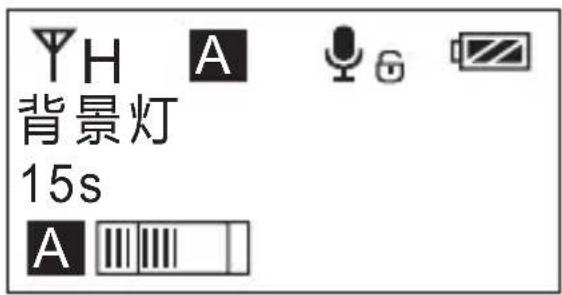

YH A 背景灯 15s A

7.2 长按按键 SET 进入“背景灯”界面

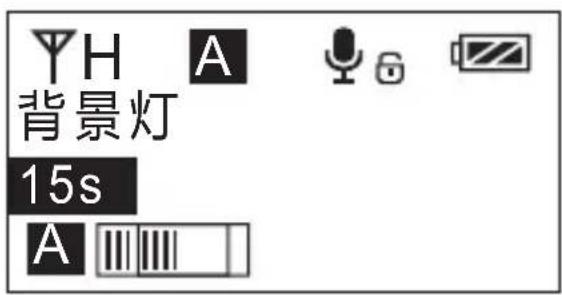

YH A 背景灯 15s A

7.3 使用 按键调节背景点亮的延迟时间，也可以关闭以省电

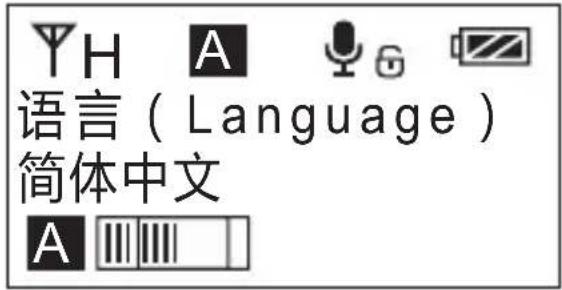

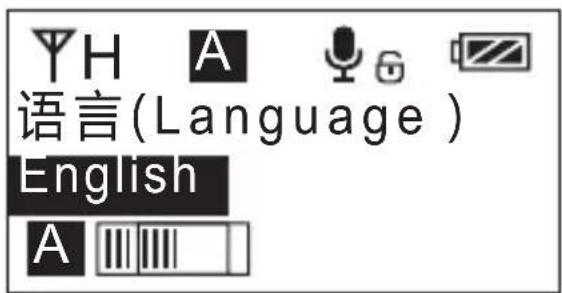

8.1 使用 △/▽ 按键调到Language（语言）界面

YH A 语言（Language） 简体中文 A

8.2 长按按键 SET 进入Language（语言）界面

语言 (Language) 简体中文 A

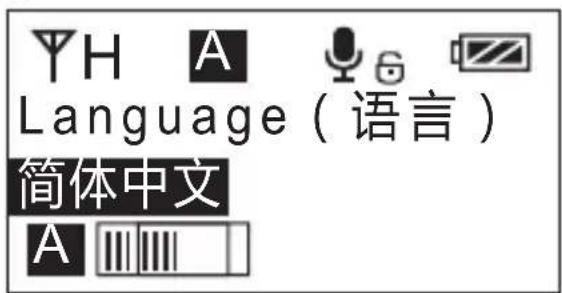

8.3 使用 按键选择需要的语言

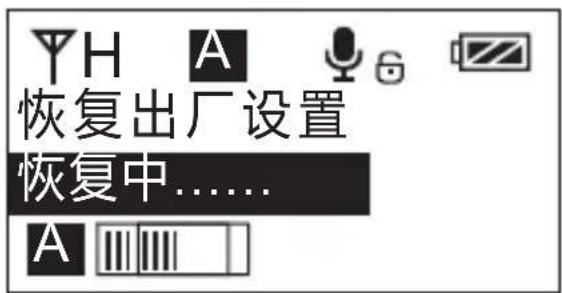

9.1 使用 △/▽ 按键调到“恢复出厂设置”界面

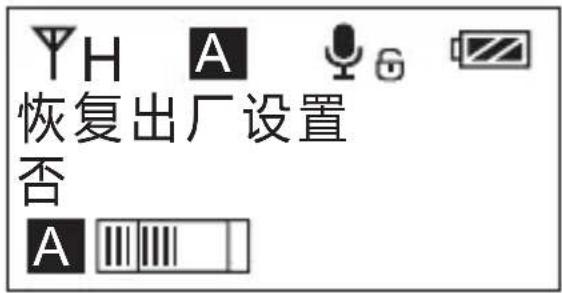

恢复出厂设置 否

9.2 长按按键 SET 进入“恢复出厂设置”界面

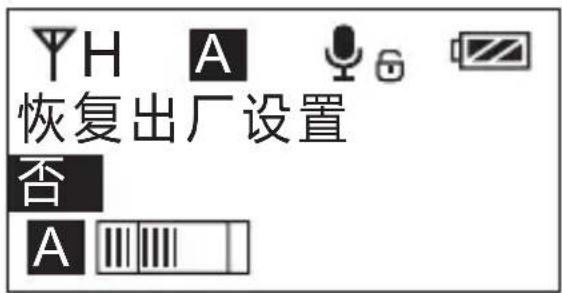

恢复出厂设置 否 A

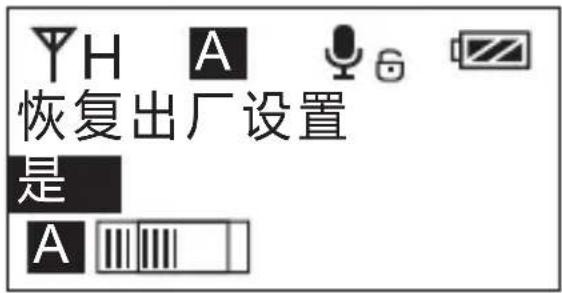

9.3 使用 △ 按键选择是否恢复出厂设置

恢复出厂设置 是

9.4 短按 SET 按键确定, 即可恢复出厂设置

恢复出厂设置 恢复中...... A

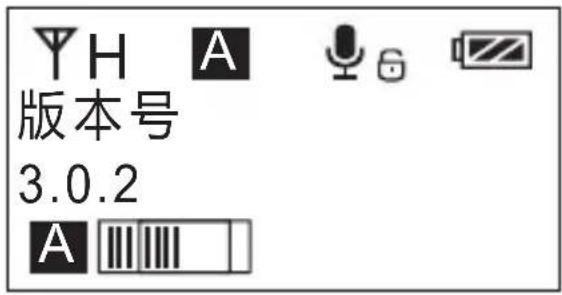

10. 固件版本号

10.1 使用 △ 按键调到“版本号”界面查看本机固件的版本

YH A 版本号 3.0.2 A

手持发射器

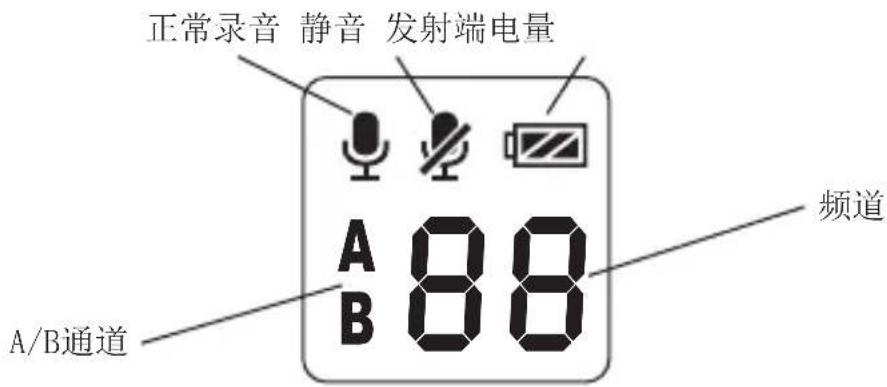

屏显说明

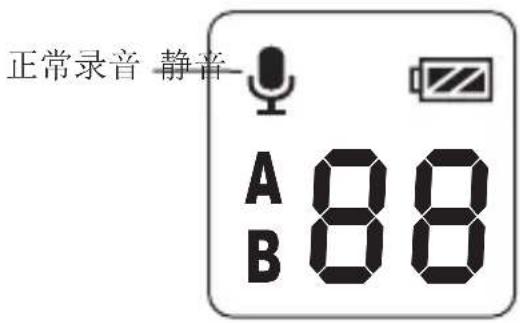

正常录音 静音 发射端电量 A 88 B 频道 A/B通道

操作说明

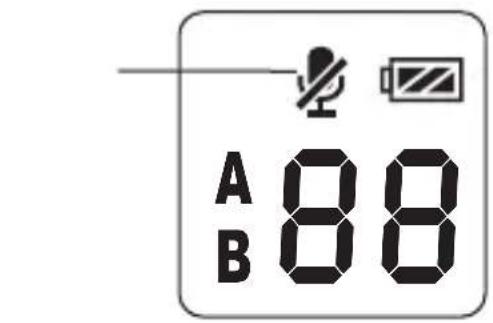

1. 开机与静音切换

1.1 长按电源开关 2秒开机或关机
1.2 在开机状态，短按电源开关 进行静音切换

正常录音 静音 A 88 B 88

A 88 B 88

静音必须在屏幕亮显的时候才能操控，按下任何按键使屏幕亮显，再短按 按键切换静音模式。

2. 红外对码

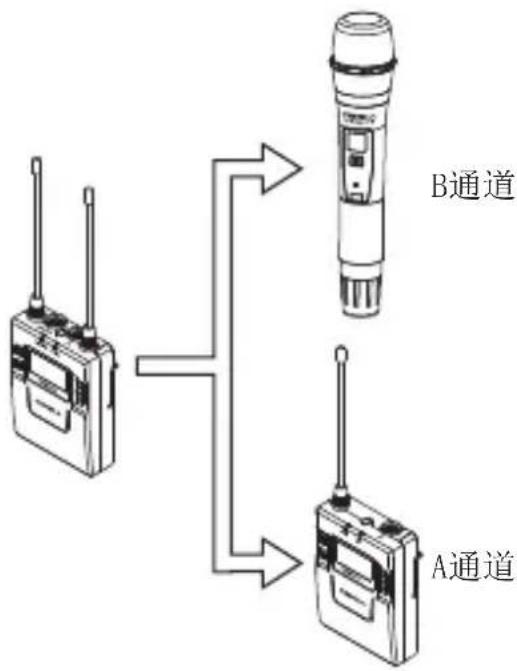

2.1 手持发射器默认开机通道是B通道，可根据接收器进行通道及频道设置（如使用接收器A通道进行对码，对码成功后，即为：A通道 CHXX；如使用接收器B通道进行对码，对码成功后，即为：B通道 CHXX）

2.2 手持发射器与领夹发射器混用时，两种发射器要设置到不同的通道下

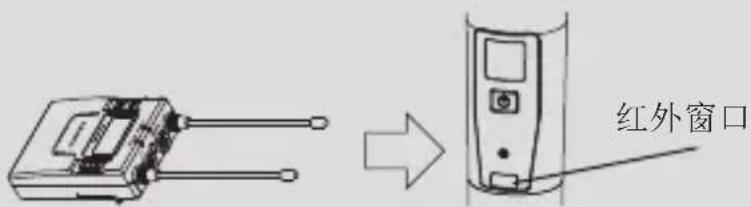

对码的时候接收器要对着手持发射器的红外接受窗，不能被遮挡住。

红外窗口

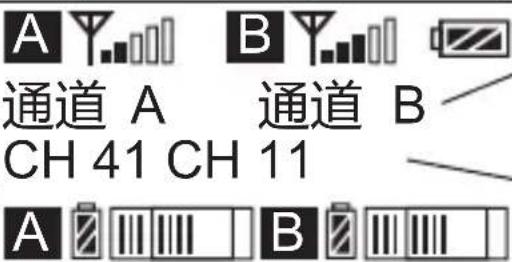

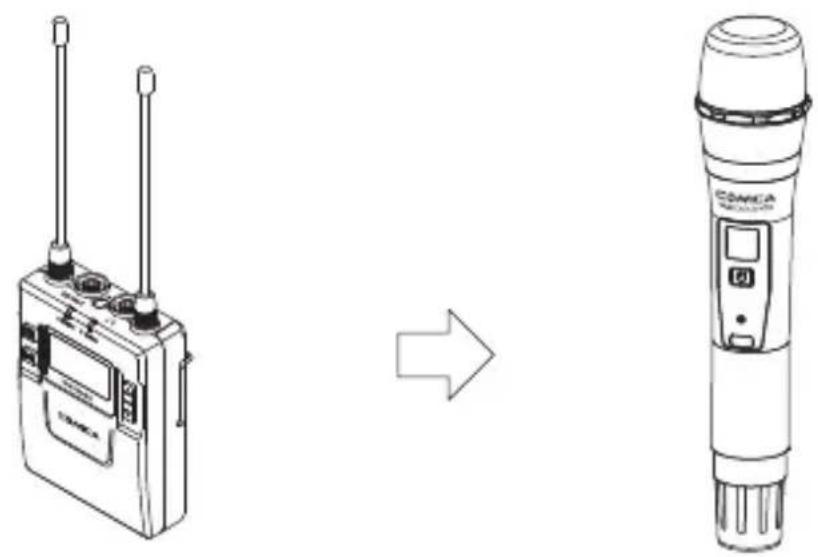

2.3 频道设置通过红外同步完成

A通道 B通道 A通道频道 B通道频道

A 通道 A 通道 B CH 41 CH 11 A B

A通道发射端电量 B通道发射端电量A通道接收端音频动态 B通道接收端音频动态

当A/B通道打开时，图标背景颜色为黑色；当A/B通道关闭时，图标背景颜色是透明的或无背景色。

操作说明

1. 手动调节接收器A/B 通道的频道

1.1 长按按键 SET 进入CH设置界面，再次长按切换“通道A/通道B”

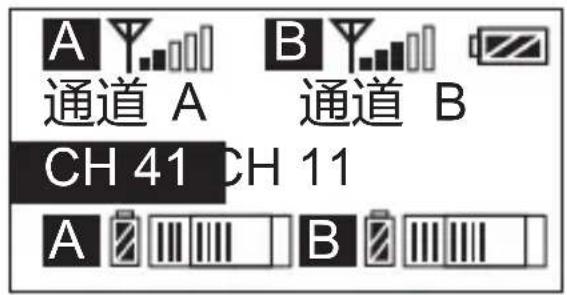

A 通道 A B 通道 B CH 41 CH 11 A B

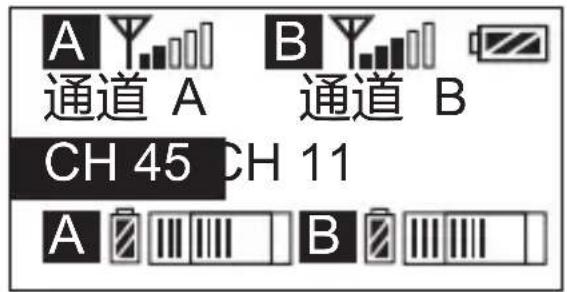

1.2 使用 △ 按键选择本机频道

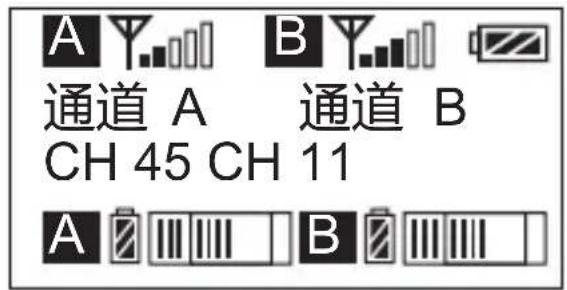

A 通道 A B 通道 B CH 45 CH 11 A B

1.3 短按 SET 按键确定

A 通道 A B 通道 B CH 45 CH 11 A B

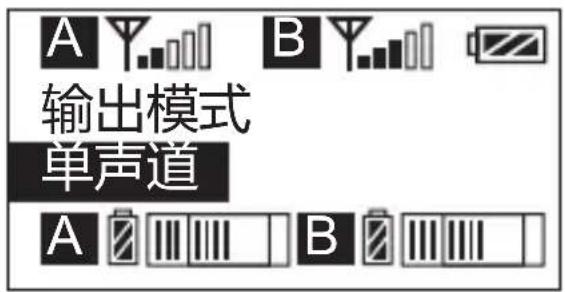

1. 输出音频模式 “输出模式” 调节

2.1 使用 △ 按键调到“输出模式”界面

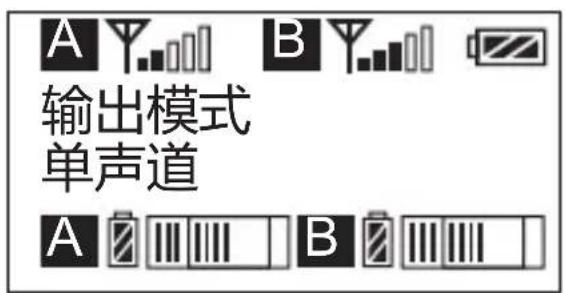

A Y B Y 输出模式 立体声 A B

2.2 长按 SET 按键进入“输出模式”界面

A Y B 输出模式 立体声 A B

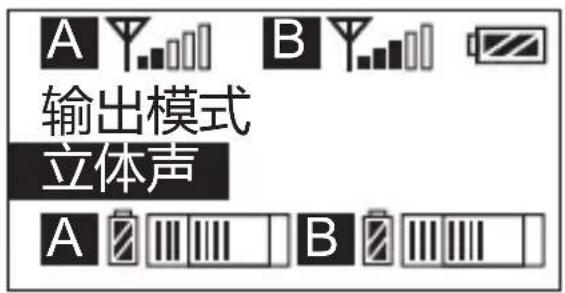

2.3 使用 △ 按键选择立体声/单声道输出

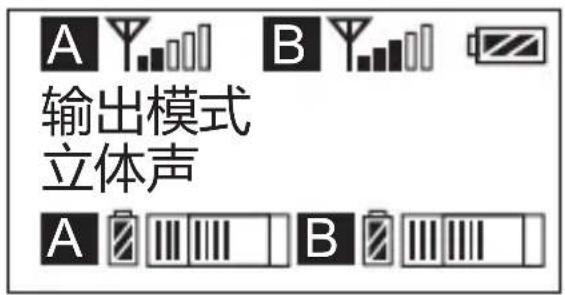

A Y B 输出模式 单声道 A B

2.4 短按 SET 按键确定

A Y. B Y. 输出模式 单声道 A B

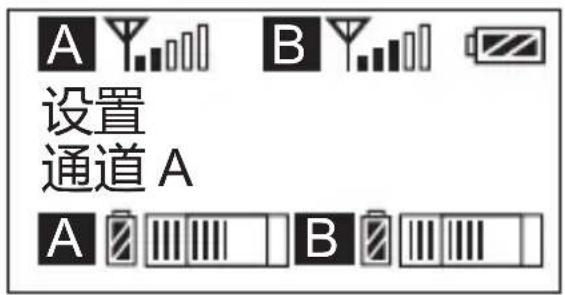

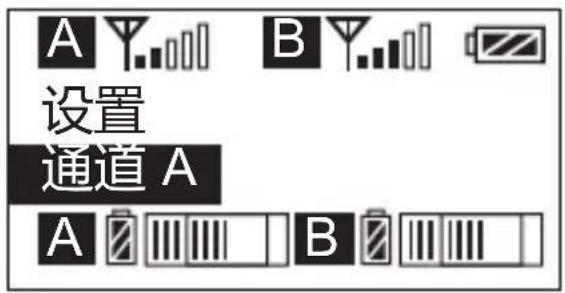

3. A/B通道功能设置

3.1 使用 △ 按键调到“设置”界面

A B 设置 通道 A A

3.2 长按 SET 按键进入“设置”界面

A B 设置 通道 A A B

3.3 使用 △ 按键选择要编辑的通道

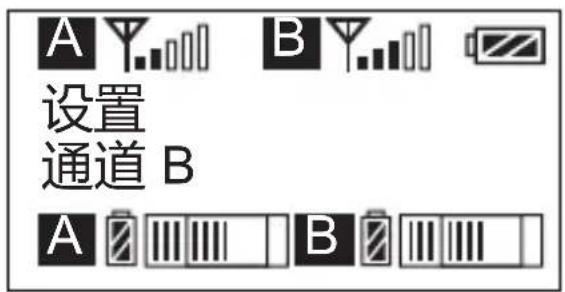

A B 设置 通道 B A B

3.4 短按 SET 按键确定

A Y..B Y..B 设置 通道 B A B

1. A/B通道 “开/关” 调节

4.1 使用 △/▽ 按键调到 “通道设置-电源” 界面

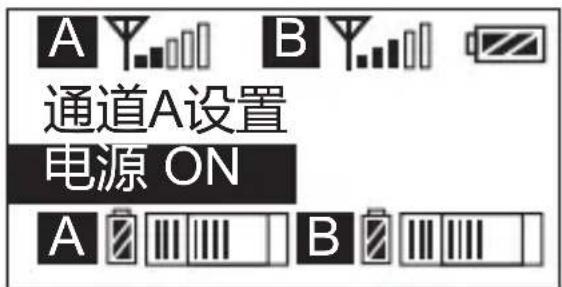

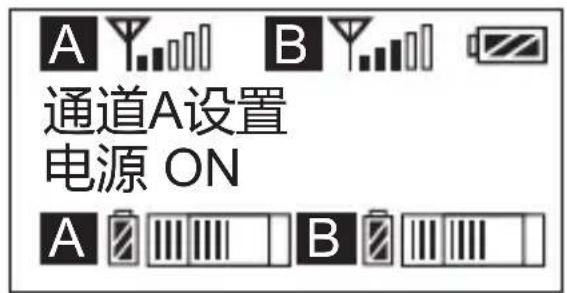

A B 通道A设置 电源 ON A B

4.2 长按 SET 按键进入“通道设置-电源”界面

通道A设置 电源 ON A B

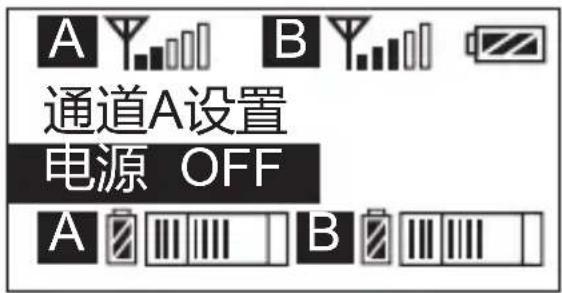

4.3 使用 按键选择是否关闭通道

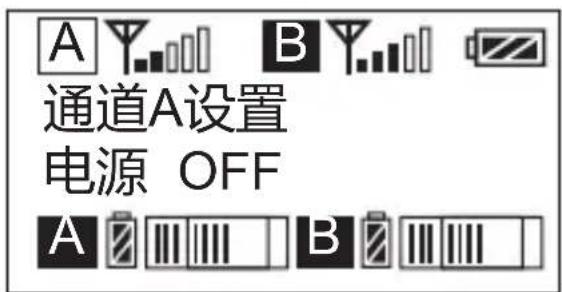

A B 通道A设置 电源 OFF A B

4.4 短按 SET 按键确定

通道A设置 电源 OFF

5. A/B通道音量调节

5.1 使用 按键调到 “通道设置-音量” 界面

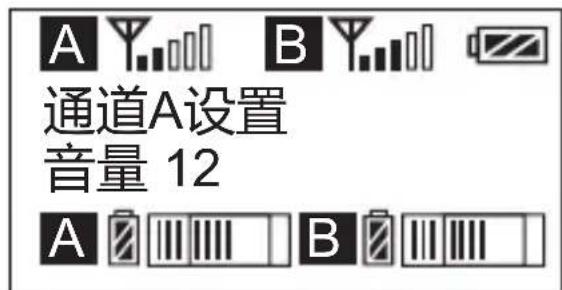

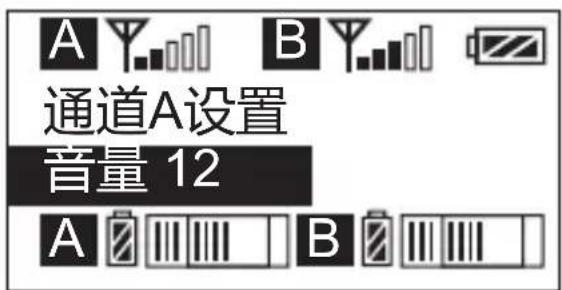

通道A设置 音量 12

5.2 长按 SET 按键进入“通道设置-音量”界面

通道A设置 音量 12

5.3 使用 按键调整音量大小

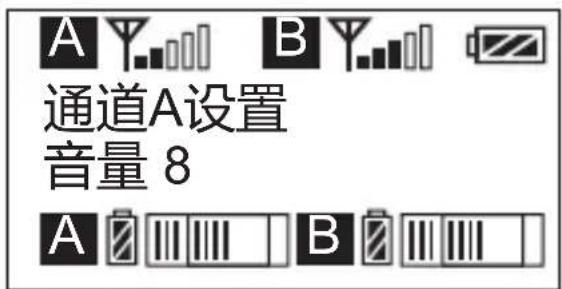

通道A设置 音量 8

5.4 短按 SET 按键确定

通道A设置 音量 8

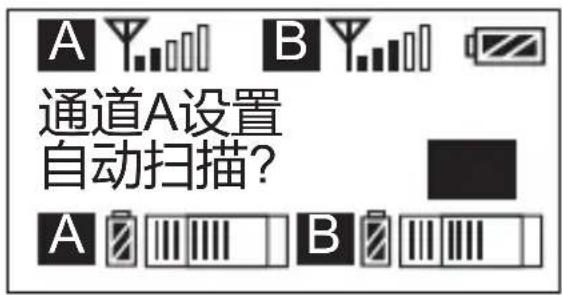

1. A/B通道自动通道扫描

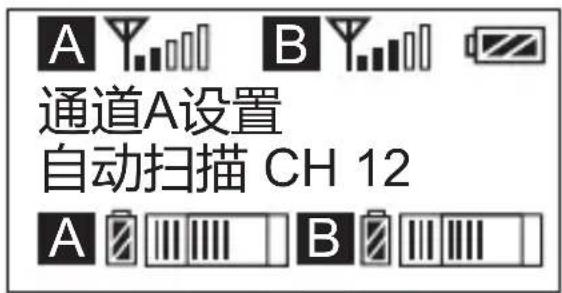

6.1 使用 按键调到 “通道设置-自动扫描” 界面

通道A设置 自动扫描 CH 12

6.2 长按 SET 按键进入自动通道扫描

通道A设置 自动扫描？

6.3 短按 SET 按键进行自动通道扫描

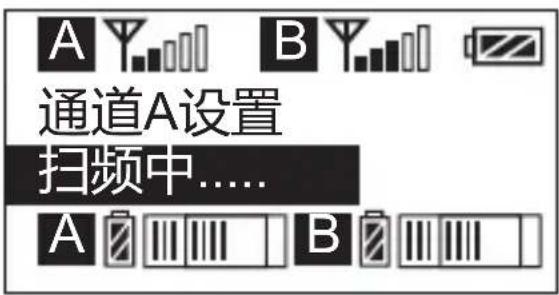

通道A设置 扫频中...... A B

6.4 扫描完毕会使用扫描到的最佳通道

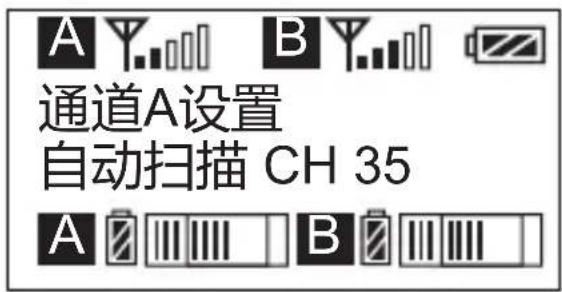

通道A设置 自动扫描 CH 35

7. A/B通道红外对码

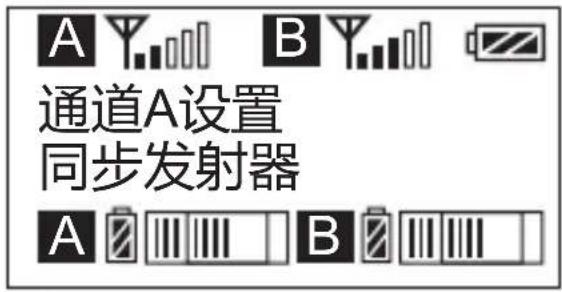

7.1 使用 △ 按键调到“通道设置-同步发射器”界面

通道A设置 同步发射器

7.2 长按 SET 按键进入通道红外对码界面

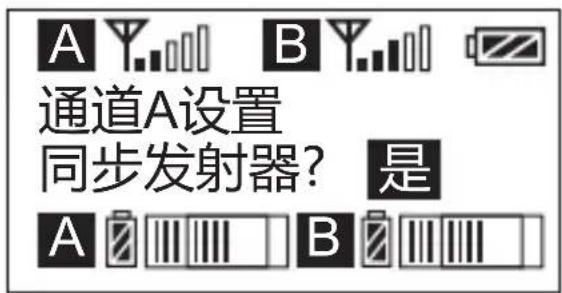

通道A设置 同步发射器？ 是

7.3 使用 按键选择是否对码，短按 SET 按键确定

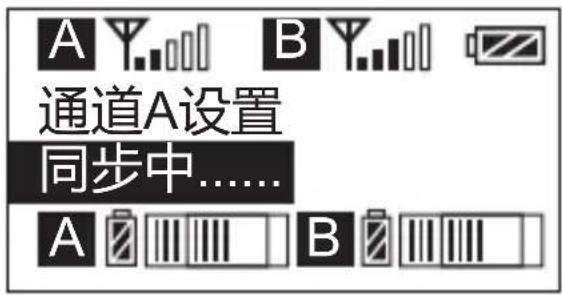

通道A设置 同步中...... A B

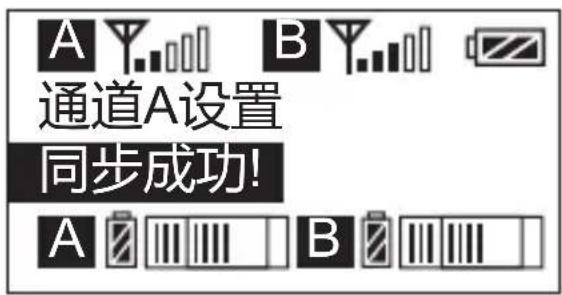

7.4 对码成功后提示

通道A设置 同步成功! A B

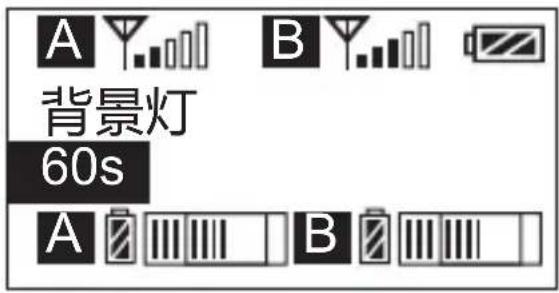

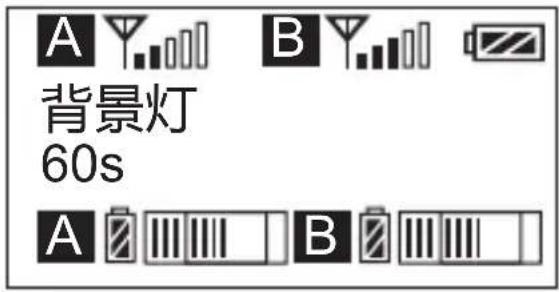

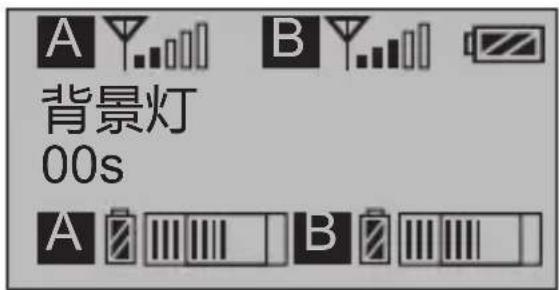

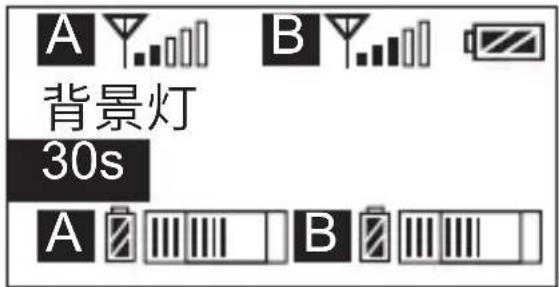

1. 背景灯光 “点亮时间/关闭” 调节

8.1 使用 △ 按键调到“背景灯”界面

A B 背景灯 60s A B

8.2 长按按键 SET 进入“背景灯”界面

A B 背景灯 60s A B

8.3 使用 △ 按键调节背景点亮的延迟时间，也可以关闭以省电

A B 背景灯 30s A B

8.4 短按 SET 按键确定

A B 背景灯 00s A B

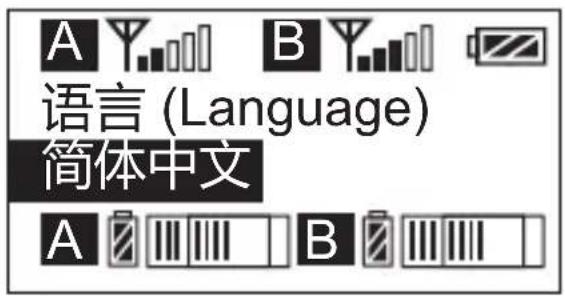

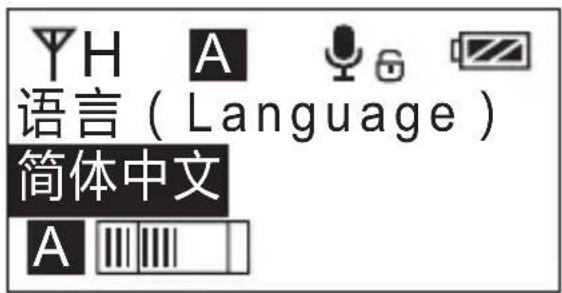

9. 系统语言选择

9.1 使用 △ 按键调到Language（语言）界面

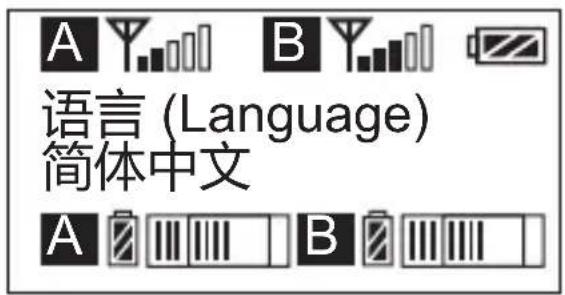

A B 语言 (Language) 简体中文 A B

9.2 长按按键 SET 进入Language（语言）界面

A Y B Y 语言 (Language) 简体中文 A B

9.3 使用 △ 按键选择需要的语言

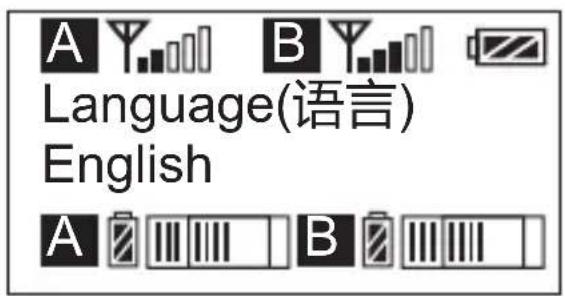

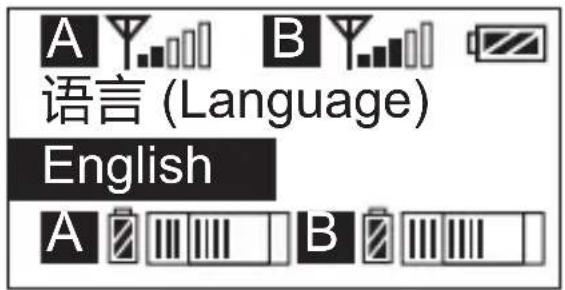

A B 语言 (Language) English A B

9.4 短按 SET 按键确定

A Y B Y Language(语言) English A B

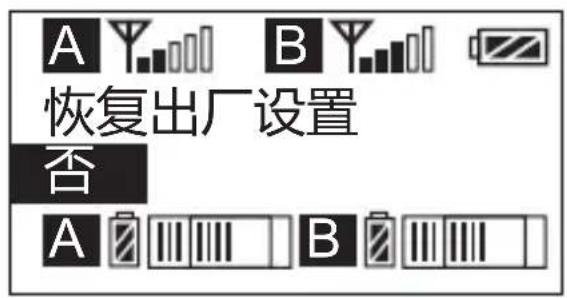

10. 恢复出厂设置

10.1 使用 按键调到“恢复出厂设置”界面

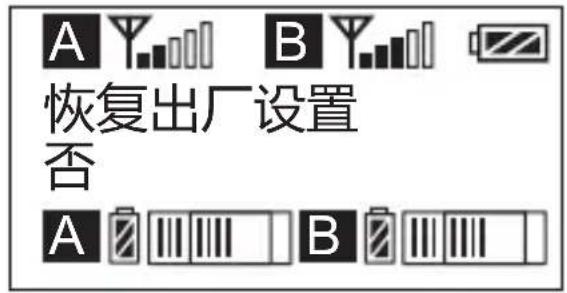

A B 恢复出厂设置 否 A B

10.2 长按按键 SET 进入Reset界面

A Y B Y 恢复出厂设置 否 A B

10.3 使用 △ 按键选择是否恢复出厂设置

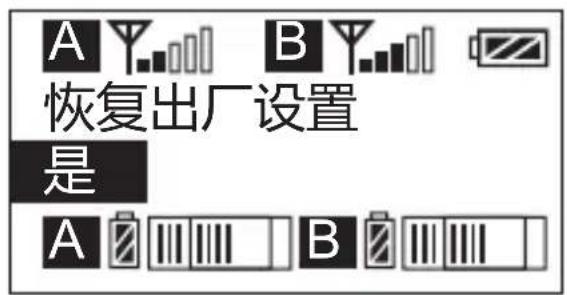

A B 恢复出厂设置 是 A B

10.4 短按 SET 按键确定, 即可恢复出厂设置

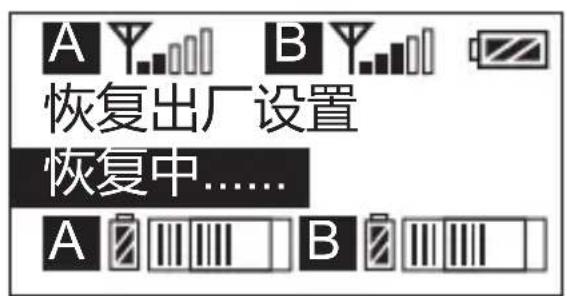

A Y B 恢复出厂设置 恢复中...... A B

11. 固件版本号

11.1 使用 △ 按键调到“版本号”界面查看本机固件的版本

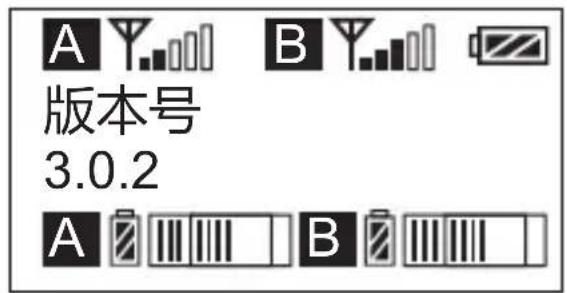

A Y B Y 版本号 3.0.2 A B

技术规格

领夹发射器 TX

信噪比 >65dB
天线 1/4 波长导线天线
杂散辐射 <-60dBc
声音延迟 <20ms
音频失真 <0.5%
电池 聚合物锂电池	3.7V 1800mAh
尺寸 84 x 63.5 x 23mm
工作温度 0 °C	~ 50 °C
存储温度 -20 °C	~ 60 °C

手持发射器 TX

信噪比 >65dB
天线 PCB 天线
杂散辐射 < -60dBc
声音延迟 <20ms
音频失真 <0.5%
电池 两节 AA 电池
尺寸 Φ 53.5(MAX) x	253mm
工作温度 0 °C	~ 50 °C
存储温度 -20 °C	~ 60 °C

接收器 RX

信噪比 >65dB
天线 1/4 波长导线天线
接收灵敏度 -95dBm
杂散辐射 < -60dBc
声音延迟 <20ms
音频失真 <0.5%
电池 聚合物锂电池	3.7V 1800mAh
尺寸 84 x 63.5 x 23mm
工作温度 0 °C	~ 50 °C
存储温度 -20 °C	~ 60 °C
