产品类型	FPV穿越无人机
品牌	EMAX
型号	Babyhawk R
版本	2寸桨版 / 3寸桨版
对角轴距（不含桨）	112mm (2寸) / 136mm (3寸)
最大外形尺寸（不含天线、扎带）	162mm (2寸) / 207mm (3寸)
重量（不含电池）	82.8g (2寸) / 92.5g (3寸)
飞塔	F3 Magnum (OMNIBUS固件) + Bullet 12A (BLHeli_S) 4合1电调
电机	RS1106 6000KV
摄像头	Foxeer micro Arrow CCD摄像头
图传	25-200mW可调，40通道
接收机	EMAX Tiny接收机（兼容Frsky D8模式）
螺旋桨	AVAN-MICRO 2寸桨 / 3030 3寸桨
固件升级	通过官网下载调参软件
飞行安全	远离人群（不小于2500平方米），禁止自行改装
适用年龄	18岁及以上

常见问题 - Babyhawk R EMAX

如何对频EMAX Tiny接收机？

按住接收机的bind键，然后给接收机上电，绿灯长亮表示进入对码状态。接着将遥控器进入对码模式，当接收机红灯闪烁时表示对码成功。重新上电后绿灯亮即可正常使用。

图传如何切换频点和功率？

长按5秒进入菜单，通过单击切换频组(R)、频点(C)、功率(P)。选中菜单后长按2秒进入参数选择，单击选择具体参数，再次长按2秒退出，长按5秒直接退出菜单。功率有L(25mW)和H(200mW)两档。

该无人机支持哪些电池？

官方未明确指定电池规格，建议使用2S或3S锂电池，容量约300-450mAh，具体需参考调参软件和实际情况。

如何升级飞控固件？

请访问官网 http://www.yinyanmodel.com/ch/DownList.asp 下载相关调参软件和固件，按说明进行升级。

飞行前需要注意什么？

确保供电系统良好、接线正确，远离人群（不小于2500平方米），避免在恶劣天气（大风、雨雪）或强电磁环境下飞行。未满18岁不适合使用。

该无人机适合初学者吗？

专为FPV穿越飞行设计，使用开源固件，适合中高级用户。初学者建议在有经验者指导下使用。

如何清洁和维护？

使用后检查螺旋桨有无损坏，清除电机和摄像头上的灰尘。长期不使用时取出电池并存放在干燥处。避免液体接触飞控和电调。

图传频率表在哪里？

图传频率对照表在说明书中已列出，共5个频组（F、R、A、B、E），每个频组8个频点，具体频率值如5740MHz等。

是否支持自定义配件？

请使用原厂配件，不要自行改装或超配置使用其他零件，以免影响飞行安全。如有配件需求，可通过官方淘宝购买。

如何联系技术支持？

可访问官网 http://www.yinyanmodel.com/ch/DownList.asp 或联系银燕官方客服获取帮助。

用户手册 Babyhawk R EMAX

感谢您购买本产品，请严格按照本手册的要求对您的飞行器进行安装和调试。

本手册需要与调参软件配合使用，更多详情请参考调参说明。需要升级及进阶的用户请

参考资料链接：“http://www.yinyanmodel.com/ch/DownList.asp”

免责声明

用户在使用本产品前，请认真阅读本声明，一旦使用本产品，即视为对本声明全部内容的认可与接受。未满18周岁的未成年人不适合使用本产品。

本产品是专门为爱好者进行FPV穿越飞行而设计的一款多旋翼飞行器，使用开源的飞控固件和电调固件，满足中高级用户的不断升级及进阶。具有自身姿态稳定、反应灵敏、机动灵活的特点，根据用户使用配置和参数设置的不同，即可进行小空间的穿越探索飞行，还可以进行急速暴力的3D飞行。因此，在使用本产品时，请认真阅读使用说明书及注意事项，飞行时确保供电系统良好和接线正确，并远离人群（不小于2500平方米范围），如造成人生伤害，财产损失等（直接或间接损害），我司不承担任何民事及法律责任。

注意事项

1. 请按说明书正确指引组装和操作本产品。
   2．飞行员不要在喝酒，吸毒，药物麻醉，头晕，乏力等身体或精神状态不佳的情况下使用本产品。
   3．一定要在安全领域进行飞行（不小于2500平方米范围）。
   4．不要自行改装和超配置要求使用其他零件和配件。
   5．不要在恶劣环境下（如大风、雨天，闪电，下雪等）使用本产品。
   6．不要在电磁强的环境下使用本产品。

产品规格

尺寸与重量\版本	Babyhawk R2寸桨	Babyhawk R3寸桨
对角轴距(不含桨)	112mm	136mm
飞机最大外观尺寸(不含天线,扎带)	162mm	207mm
螺旋桨	AVAN-MICRO 2寸桨	3030 桨
飞机重量(不含电池)	82.8g	92.5g
飞塔	F3 Magnum (OMNIBUS固件)Bullet 12A(BLHeli_S)4合1
电机	RS1106 6000KV
摄像头	Foxeer mirco Arrow CCD摄像头
图传	25-200MW可调频率40CH
接收机(选配)	EMAX Tiny接收机(兼容Frsky遥控器D8模式)

产品清单

1. BabyHawk Race 整机 × 1
2. 说明书 × 1
3. AVAN-MICRO 2寸桨 × 2对或3030桨 × 2对
4. 螺丝包×1
5. 摄像头调参板 × 1
6. Foxeer Mirco Arrow摄像头调参板×1

图传发射频点对照表

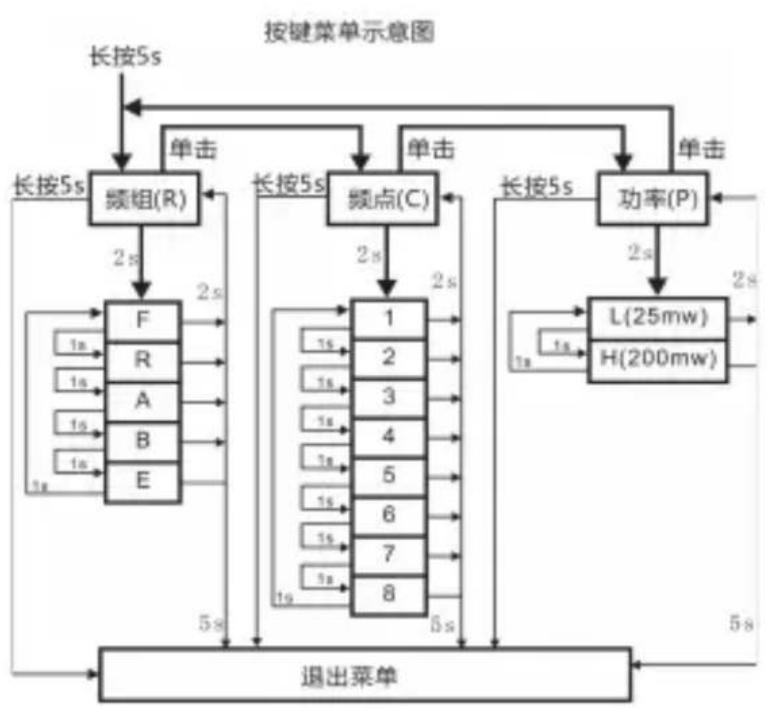

1. 进入/退出菜单

(1)长按5秒进入菜单。
(2)再次长按5秒退出菜单。

2. 选择菜单

进入菜单后，单击按键切换频组(R)/频点(C)/功率(P)。

3. 进入/退出参数

(1)选中菜单后，长按2秒进入参数选择。
(2)再次长按2秒退出参数选择并回到菜单选项。
(3)长按5秒直接退出菜单。

4. 选择参数

进入参数后，单击按键选择参数。

FR\CH	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
F	5740	5760	5780	5800	5820	5840	5860	5880	MHz
R	5658	5695	5732	5769	5806	5843	5880	5917	MHz
A	5865	5845	5825	5805	5785	5765	5745	5725	MHz
B	5733	5752	5771	5790	5809	5828	5847	5866	MHz
E	5705	5685	5665	5645	5885	5905	5925	5845	MHz

EMAX Tiny 接收机使用说明

产品信息：

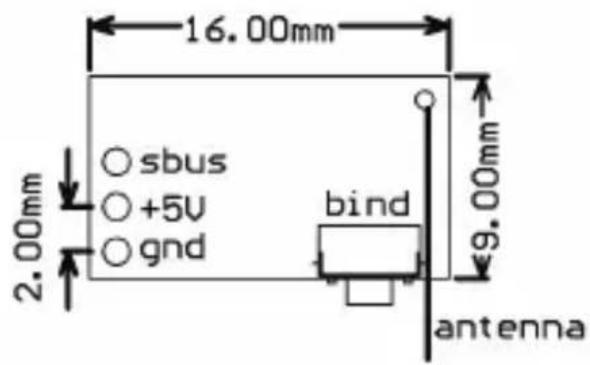

尺寸: 16 × 9 × 3.3mm (长×宽×高)

重量:0.55g

对码就是将一个接收机和一个遥控器连接在一起的过程。一个接收机只能绑定一个遥控器，一个遥控器能绑定多个接收机。

1、按住接收机的bind键，再给接收机上电。绿灯长亮表示已经进入对码状态。
2、使遥控器进入对码状态，当接收机的红灯闪烁时，表示对码成功。
3、接收机重新上电，并且使遥控器退出对码状态，如果绿灯亮则说明接收机已经收到遥控器的数据。

遥控器与接收机之间的对码不需要重复操作，除非您更换了其中任意一件产品。

飞塔使用说明

本产品飞控使用的是基于F3 Magnum mini硬件

有关F3 Magnum mini飞控的更多详情请到 “http://yinyanmodel.com/En/Down-List.asp” 进行下载查看。

感谢您使用银燕产品!

如需配件,请至银燕官方淘宝购买

再次提醒,一定注意飞行周围安全,年满18

预祝您飞行愉快!
