HD 7144 M Cage - 高压清洗机 Kärcher - 免费用户手册

产品类型	高压清洗机
品牌	凯驰
型号	HD 7144 M Cage
工作压力	14 MPa (140 bar)
最大工作超压	21 MPa (210 bar)
水流量	11.5 升/分钟
连接功率	3.4 kW
电源电压	400 V / 3相 / 50 Hz
防护等级	IPX5
最大进水温度	60 °C
典型工作重量	42 kg
尺寸（长 x 宽 x 高）	460 x 420 x 970 毫米
油箱容量	0.35 升
机油类型	0W40
声压级	68 dB(A)
手-臂振动值	2.7 m/s²
连接系统	EASY!Lock
主要功能	压力/流量调节，自动停机，清洁剂功能，防冻保护
安全元件	安全阀，压力开关，喷枪安全锁，IPX5防护
定期维护	每周清洁过滤器，每500小时更换机油
包含附件	EASY!Force高压喷枪，EASY!Lock喷杆，高压软管，喷嘴，手柄

常见问题 - HD 7144 M Cage Kärcher

如何启动HD 7144 M Cage高压清洗机？

启动时，展开电源线并插入合适的插座。连接水源（最大压力1 MPa，最大温度60 °C），使用至少7.5米长的软管和系统分离器。打开进水阀，拧下喷嘴让水流过直至无气泡，然后重新装上喷嘴。将主开关置于I位置，向后推动安全锁以解锁喷枪，然后扣动扳机。

如何使用清洁剂功能？

使用清洁剂时，取下标准喷杆，安装泡沫喷嘴（可选）到喷枪上。选择隔板级别（1=低，2=中，3=高）来填充清洁剂箱。在干燥表面喷洒，等待作用而不变干，然后用高压水流冲洗。使用后，用清水冲洗泡沫喷嘴。

如何中断和恢复操作？

中断时，松开喷枪扳机：设备自动关闭。向前推动安全锁以锁定喷枪。恢复时，向后解锁安全锁并扣动扳机。关闭时，压力下降约70%，从而减少操作力并延长使用寿命。

如何结束使用并存放设备？

关闭进水阀，打开喷枪，让设备运行5-10秒，然后关闭喷枪。将开关置于0位置，拔下插头。拆下进水连接，打开喷枪以释放压力，然后锁定喷枪。将喷杆放在支架上，将电缆和软管绕在电缆架上。

如何保护设备免受冰冻？

冰冻可能损坏设备。请将其存放在无冰冻的地方。若无法做到，请使用乙二醇基防冻剂（如汽车防冻剂）让设备运行1分钟以完全排空水。请遵循防冻剂制造商的说明。

需要哪些定期维护？

每次使用前，检查电缆和软管是否有损坏。每周清洁进水接头的过滤器。每500小时（至少每年一次），请售后服务进行维护并更换机油（类型0W40，量0.35升）。

如果设备无法建立压力怎么办？

检查喷嘴尺寸（该型号为043口径）。排空设备。清洁进水接头的过滤器。确保供水流量足够（最小15升/分钟）。清洁喷嘴。如果问题仍然存在，请联系售后服务。

如何更换泵的机油？

拔下设备插头。拆下盖板（4颗螺丝）。将排油软管朝下，取下塞子，等待机油完全流出。重新装上塞子，将软管复位。向油箱中加注0.35升0W40机油，装回泡沫和盖子。如有需要，请咨询售后服务。

设备上有哪些安全标志？

设备不得连接到公共饮用水管网。请勿将水流对准人员、动物或电气设备。保护设备免受冰冻。安全装置（安全阀、压力开关）不得改装。

在哪里可以找到配件和备件？

请仅使用原装凯驰配件和备件。您可以在网站 www.kaercher.com 上或向您的经销商订购。提供旋转喷嘴（用于顽固污垢）或泡沫喷嘴等配件。

用户手册 HD 7144 M Cage Kärcher

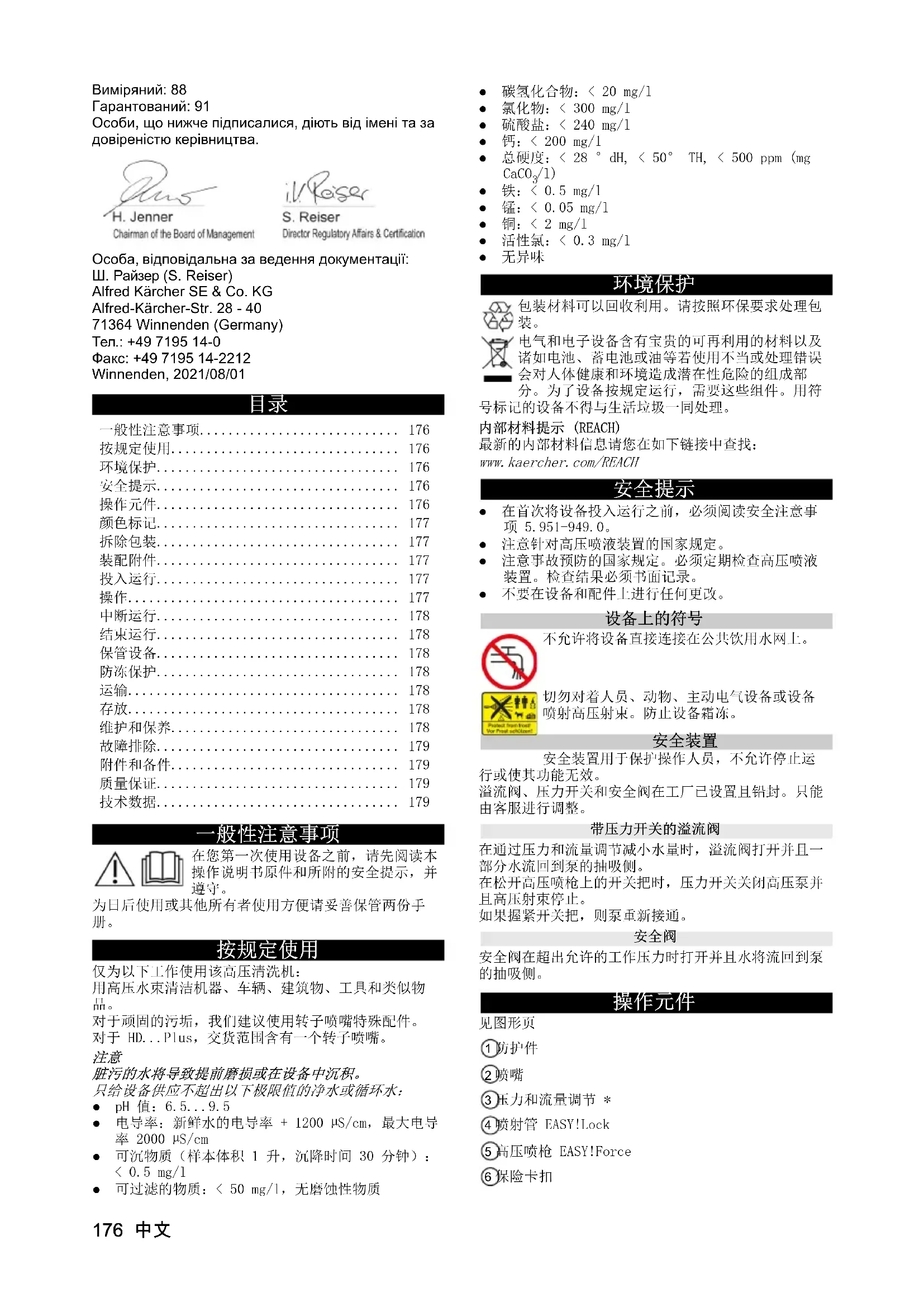

在您第一次使用设备之前，请先阅读本操作说明书原件和所附的安全提示，并遵守。

为日后使用或其他所有者使用方便请妥善保管两份手册。

按规定使用

仅为以下工作使用该高压清洗机：

用高压水束清洁机器、车辆、建筑物、工具和类似物品。

对于顽固的污垢，我们建议使用转子喷嘴特殊配件。

对于 HD...Plus，交货范围含有一个转子喷嘴。

注意

脏污的水将导致提前磨损或在设备中沉积。

只给设备供应不超出以下极限值的净水或循环水：

- pH 值：6.5...9.5

- 电导率：新鲜水的电导率 + 1200 μS/cm，最大电导率 2000 μS/cm

- 可沉物质（样本体积 1 升，沉降时间 30 分钟）： < 0.5 mg/l

- 可过滤的物质: < 50mg/l ,无磨蚀性物质

- 碳氢化合物: < 20 mg/l

- 氯化物: < 300 mg/l

- 硫酸盐: < 240 mg/l

- 钙: < 200 mg/l

- 总硬度: < 28^ dH, < 50^ TH, < 500 ppm (mg CaCO _2 /l)

- 铁: < 0.5 mg/l

- 锰: < 0.05 mg/l

- 铜：< 2 mg/l

- 活性氯: < 0.3 mg/l

- 无异味

环境保护

包装材料可以回收利用。请按照环保要求处理包装。

电气和电子设备含有宝贵的可再利用的材料以及诸如电池、蓄电池或油等若使用不当或处理错误会对人体健康和环境造成潜在性危险的组成部分。为了设备按规定运行，需要这些组件。用符记的设备不得与生活垃圾一同处理。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

• 在首次将设备投入运行之前，必须阅读安全注意事项 5.951-949.0。
• 注意针对高压喷液装置的国家规定。
• 注意事故预防的国家规定。必须定期检查高压喷液装置。检查结果必须书面记录。
• 不要在设备和配件上进行任何更改。

设备上的符号

不允许将设备直接连接在公共饮用水网上。

切勿对着人员、动物、主动电气设备或设备喷射高压射束。防止设备霜冻。

安全装置

安全装置用于保护操作人员，不允许停止运行或使其功能无效。

溢流阀、压力开关和安全阀在工厂已设置且铅封。只能由客服进行调整。

带压力开关的溢流阀

在通过压力和流量调节减小水量时，溢流阀打开并且一部分水流回到泵的抽吸侧。

在松开高压喷枪上的开关把时，压力开关关闭高压泵并且高压射束停止。

如果握紧开关把，则泵重新接通。

安全阀

安全阀在超出允许的工作压力时打开并且水将流回到泵的抽吸侧。

操作元件

见图形页

①防护件

②喷嘴

③压力和流量调节 *

④喷射管 EASY!Lock

⑤高压喷枪 EASY!Force

⑥保险卡扣

⑦开关把
⑧ 解锁杆
⑨高压软管 EASY!Lock
⑩伸缩把手
⑪喷射管架
⑫运输支架，用于平面清洗机*、转子喷嘴*
⑬伸缩把手星形手柄
⑭高压接口 EASY!Lock
⑮锁紧螺母
⑯软管接头
⑰滤网
⑱水接头
⑲设备开关
⑳电缆支架，软管支架

* 对某些设备类型不包含在交货范围内

颜色标记

• 清洁过程的操作元件为黄色。
• 保养和检修的操作元件为浅灰色。

拆除包装

1. 在拆除包装时检查包装内的物品。
2. 如有运输损坏，立即通知经销商。

装配附件

提示

EASY!Lock 系统通过快接螺纹只旋转一圈就可快速而可靠地连接组件。

1. 将高压喷嘴插到喷射管上。
2. 安装锁紧螺母并用手拧紧 (EASY!Lock)。
3. 将喷射管与高压喷枪相连并用手拧紧（EASY!Lock）。图 A
4. 安装伸缩把手。

图 B

装上高压软管

1. 将高压软管与设备的高压喷枪和高压接口连接并用手拧紧（EASY!Lock）。

投入运行

电气接口

危险

触电有致伤危险

用插头连接设备与电网。禁止与电网建立不可断开的连接。插头用于断开电源。

连接值见铭牌或技术数据。

1. 展开电源线并放在地面上。
2. 将电源插头插入插座。

水接头

连接在水管上

警告

脏污的水流回到饮用水网中有健康危险。

请注意自来水公司的各项规定。

根据现行规定，在无系统分离装置的情况下绝不允许在饮用水网上运行设备。使用 KÄRCIER 的系统分离装置或符合 EN 12729 类型 BA 的系统分离装置。流经系统分离装置的水为不可饮用水。始终将系统分离装置连接在水源上，绝不能直接连接在设备的水接口上。

1. 检查水源的进水压力、进水温度和进水量。要求请见“技术数据”一节。
2. 用软管连接系统分离装置和水接口（最小长度 7.5 m，最小直径 1”）。进水软管不包含在交货范围内。
3. 打开进水管。

从容器中抽吸水

1. 用螺栓在水接口上连接抽吸软管（订货号 4.440-207.0）和过滤器（订货号 4.730-012.0）。
2. 给设备排气。

给设备排气

1. 从喷射管上拧下喷嘴。
2. 让设备运行，直到流出的水无气泡。
3. 在有排气问题时，让设备运行 10 秒，然后关闭。再次重复该过程。
4. 关闭设备。
5. 重新拧上喷嘴。

操作

危险

高压水射束有致伤危险

绝不要在已按下的位置上固定开关把和保险杆。

在保险杆损坏时，不要使用高压喷枪。

在设备上作业之前，将高压喷枪的保险卡扣向前推。

打开/关闭高压喷枪

1. 打开高压喷枪：按下保险杆和开关把。
2. 关闭高压喷枪：松开保险杆和开关把。

高压运行

可以竖立或平躺运行设备。

提示

设备装配了一个压力开关。只在高压喷枪打开时，电机才能起动。

1. 将设备开关调到“1”位。
2. 打开高压喷枪的保险，为此将高压喷枪的保险卡扣向后推。
3. 打开高压喷枪。
4. 对于带压力和流量调节装置的设备：通过扭转压力和流量调节装置调整工作压力。

使用清洁剂运行

提示

为了用清洁剂运行，需要斗式泡沫枪（选项）。

警告

错误地处理清洁剂有健康危险

注意清洁剂上的安全注意事项。

注意

不合适的清洁剂可能损坏设备和待清洗的对象。

只使用 KÄRCHER 许用的清洁剂。

遵守清洁剂随附的剂量建议和提示。

为了保护环境，尽量少使用清洁剂。

KÄRCHER 清洁剂可确保无故障地作业。请咨询我们或索取我们的产品目录或我们的清洁剂信息页。

图 C

①泡沫喷嘴
② 容器
③挡板组件

清洁剂的混合：3=高，2=中等，1=低

④抽吸软管
⑤高压喷枪 EASY!Force

1. 拧下容器。

2. 将所需的挡板插入抽吸软管。

3. 将清洁剂加入容器。

4. 将容器螺接在泡沫喷嘴上。

5. 从高压喷枪上取下喷射管。

6. 在高压喷枪上装上泡沫喷嘴并用手拧紧。

7. 将高压清洗机投入运行。

推荐的清洁方法

1. 将少量清洁剂喷射到干燥的表面上并让其起作用（防止其变干）。

2. 用高压射流冲洗溶解的污垢。

冲洗泡沫喷枪

在使用后必须冲洗泡沫喷枪，以避免清洁剂沉积。

1. 拧下容器。

2. 将剩余的清洁剂倒回到交付包装中。

3. 给容器装入清水。

4. 将容器螺接在泡沫喷嘴上。

5. 运行泡沫喷嘴约 1 分钟，以冲出残留的清洁剂。

6. 排空容器。

中断运行

1. 关闭高压喷枪，设备关闭。

2. 关闭高压喷枪的保险，为此将保险卡扣向前推。

提示

在关闭设备时，水压将降低约 70%。以此可降低高压喷枪的操作力和提高设备的使用寿命。

继续运行

1. 打开高压喷枪的保险，为此将保险卡扣向后推。

2. 打开高压喷枪，设备重新接通。

结束运行

1. 关闭进水管。

2. 打开高压喷枪。

3. 将设备开关转至 “I” 位并让设备运行 5 至 10 秒。

4. 关闭高压喷枪。

5. 将设备开关转至“0/OFF”。

6. 只用干手从插座中拔出电源插头。

7. 拆下进水管。

8. 打开高压喷枪，直到设备无压。

9. 关闭高压喷枪的保险，为此将保险卡扣向前推。

保管设备

1. 将喷射管与高压喷枪放在喷射管支架上。

2. 绕电缆/软管支架卷绕电源线。

3. 卷起高压软管，挂在电缆/软管支架上。

防冻保护

注意

霜冻将毁坏水未完全排空的设备。

将设备保管在无霜冻的地方。

如果无法无霜冻地进行存放：

1. 排水。

2. 通过设备泵抽通用的防冻剂。

3. 让设备最长运行 1 分钟，直至泵和管道排空。

提示

使用用于机动车的、通用的乙二醇基防冻剂。注意防冻剂制造商的使用规定。

运输

△ 小心

受伤危险，损坏危险

运输时注意设备的重量。

注意

有损坏危险

防止高压喷枪开关把损坏。

1. 在较长距离搬运时，抓住拉伸缩把手来拖动设备。

2. 上楼梯时，将设备逐个台阶地向上拉。

3. 在用车辆运输时，根据现行的准则防止设备滑动和倾翻。

平面清洗机或转子喷嘴的运输支架

1. 将平面清洗机或转子喷嘴的管接头插到管架的运输支架上。

2. 拧上锁紧螺母约 1 圈。

存放

△ 小心

受伤危险，损坏危险。

存放时注意设备的重量。

1. 只在室内存放设备。

维护和保养

危险

设备意外起动和触点有受伤危险。

在任何作业之前关闭设备并拔下电源插头。

安全检查/保养合同

可以与您的经销商协议定期的安全检查或签订保养合同。请与我们协商。

在每次运行之前

1. 检查连接线是否损坏，立即让获得授权的客服或电工更换损坏的电缆。

2. 检查高压软管是否损坏，立即更换损坏的高压软管。

3. 检查设备是否密封。每分钟 3 滴水是允许的。在不密封性更严重时，请联系客服。

每周

1. 清洗水接口中的滤网。

清洗水接口中的滤网

提示：将软管接头的六角对准设备中的接口。

1. 插入软管接头与滤网。

2. 拧紧锁紧螺母。

每 500 个运行小时，至少每年一次

1. 让客服进行设备的保养。

2. 换油。

换油

提示

油量和油品种见“技术数据”一节

1. 拧出 4 个螺栓。

2. 取下设备罩盖。

图D

1. 向下转放油软管并将其保持在接油容器上。

2. 从放油软管上拔下堵头。

3. 取下盖子。

4. 从油容器上取下泡沫塑料。

5. 等至油完全流出。

图 E

1. 将堵头插入放油软管。

2. 向上转放油软管并卡入。

3. 加入测得的油量。

4. 将泡沫塑料插入油容器。

5. 装上盖子并压紧。

图 F

故障排除

危险

设备意外启动和触电有受伤危险。

在任何作业之前关闭设备并拔下电源插头。

只让获得授权的客服检查和修理电气部件。

在出现本章中未列出的故障时、在有疑问时和在有明确提示时，请联系获得授权的客服。

设备无法启动

• 检查连接线是否损坏。
• 检查电源电压。
  ● 如果设备过热：

a 将设备开关调到 “0” 位。

b 让设备至少冷却 15 分钟。

c 将设备开关调到 “1” 位。

- 在电气故障时，请联系客服。

设备不会产生压力

• 检查喷嘴的大小，所需的大小请见“技术数据”一章。
• 给设备排气，见“给设备排气”一章。
• 清洗水接口中的滤网。
  ● 检查进水量，所需的水量请见“技术数据”一章。
• 清洗喷嘴。
• 需要时，请联系客服。

泵不密封

每分钟最多流出 3 滴水是允许的。

● 在不密封性更严重时，让客服检查设备。

泵爆震

• 检查进水管是否密封。
• 给设备排气，见“给设备排气”一章。
• 在需要时，请联系客服。

清洁剂混合量过少

• 加注泡沫喷嘴的料斗。
• 将更大的挡板插到抽吸软管上。
• 检查抽吸软管和泡沫喷嘴是否沉积了清洁剂。用温水清除沉积。

附件和备件

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。

关于附件和备件的信息参见 www.kaercher.com。

质量保证

我们的主管销售公司所发布的质量保证条件在每个国家均适用。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。

(地址详见背面。)

技术数据

				HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
特定国家的规格
国家 EU CH EU GB
电源连接
电源电压 V 230 230 230 230-240
相位			~	1	1	1	1
频率 Hz 50 50 50 50
连接功率 kW 3,1 2,3 3,3 3,1
防护类型 IPX5	IPX5	IPX5	IPX5
电源保险丝(慢熔型)			A 16 10	16	13
延长线 30 m			mm2	2,5 2,5 2,5 2,5
水接头
进水压			力	(	最	高	)
进水温度(最高)			°C	60	60	60	60
进水量(最小)			l/min	13 13 13 13
抽吸高度(最高)m 0,5 0,5 0,5 0,5
设备性能
标准喷嘴的大小				033 038 034 045
工作压力			MPa	15	12	16	12
工作压力(最高) MPa	22,5		18 24 18
输送量,水			l/min	9,3 9,6 9,9 11,7
高压喷枪的后坐力 N 28,6	28,6		30,0	29,5
尺寸和重量
典型的工作重量			kg 33	33	42 43
长度 mm 460 460 460 460
宽度 mm 420 420 420 420
高度 mm 970 970 970 970
油量 l 0,25	0,25	0,35	0,35

		HD 6/15 M Cage	HD 6/15 M Cage	HD 6/16-4 M Cage	HD 7/12-4 M Cage
油种类 类型 15W40 0W40 0W40 0W40
根据 EN 60335-2-79 标准测得的数值
手臂振动值 m/s	^2	2,4 2,4 2,8 2,8
不确定度 K m/s	^2	0,7 0,7 0,9 0,9
声压级 dB(A) 74 74 74 72
不确定度 K_pA	d	B	(	A	)
声功率级 L_WA + 不确定度 K_WA	dB(A) 90 90 89 88
		HD 7/14-4 M Cage	HD 7/16-4 M Cage	HD 7/17 M Cage	HD 8/18-4 M Cage
特定国家的规格
国家 EU EU EU EU
电源连接
电源电压 V 230 400 400 400
相位	~	1	3	3	3
频率	Hz	50 50 50 50
连接功率 kW	3,4 4,2 4,2 4,6
防护类型		IPX5 IPX5 IPX5 IPX5 IPX5
电源保险丝(慢熔型)	A 16 16	16	16
延长线 30 m	mm ^2	2,5 2,5 2,5 2,5
水接头
进水 压力 ( 最 高 )
进水温度(最高)	°C	60	60	60	60
进水量(最小)	l/min 15 15 15 16
抽吸高度(最高) m 0,5 0,5 0,5 0,5
设备性能
标准喷嘴的大小		043 042 040 042
工作压力	MPa	14	16	17	18
工作压力(最高) MPa	21 24 25,5 27
输送量,水	l/min 11,5 11,6 11,6 12,5
高压喷枪的后坐力 N 32,3 34,5 35,5 41,8
尺寸和重量
典型的工作重量	kg	42	43	36	45
长度	mm	460 460 460 460
宽度	mm	420 420 420 420
高度	mm	970 970 970 970
油量	1 0,35 0,35 0,20 0,35
油种类 类型 0W40 SAE 90 SAE 90 SAE 90
根据 EN 60335-2-79 标准测得的数值
手臂振动值 m/s	^2	2,7 2,4 3,0 2,3
不确定度 K m/s	^2	0,8 0,7 0,8 0,7
声压级 dB(A) 68 70 79 75
不确定度 K_pA	d	B	(	A	)
声功率级 L_WA + 不确定度 K_WA	dB(A) 84 86 95 92

保留技术更改的权利。
