ROG Strix X99 Gaming - 主板 ASUS - 免费用户手册

类型	主板
品牌	ASUS
型号	ROG Strix X99 Gaming
芯片组	Intel X99
CPU插槽	LGA 2011-v3
兼容处理器	第5代/第7代 Intel Core i7 / i5 / i3 (Broadwell-E / Haswell-E)
内存类型	DDR4 四通道
内存插槽数量	8 个 DIMM 插槽
最大内存容量	最高 128 GB
显示接口	支持多显卡配置（NVIDIA SLI / AMD CrossFireX）
扩展插槽	3× PCIe 3.0 x16, 2× PCIe 3.0 x1
存储接口	M.2, SATA Express, 10× SATA 6Gb/s
USB接口	支持 USB 3.1/3.0/2.0，包含 Type-A 和 Type-C
网络功能	Intel I210-AT 千兆网卡, 支持 GameFirst 技术
音频功能	SupremeFX 8 声道 HD 音频, Sonic Radar 声波雷达
板型	ATX 标准尺寸
尺寸	305 mm × 244 mm（约）
重量	约 1.2 kg（含附件）
电源供应	24-pin 主电源 + 8-pin 12V 辅助电源
散热设计	ROG 散热片, 热管, 风扇接针支持水冷
主要功能	ROG 游戏加速引擎, 一键超频, AURA RGB 灯效, 支持 3D 打印定制
保养与清洁	使用干燥软布清洁，避免液体接触电路板，散热片可用压缩空气除尘
安全性	符合安全认证，防静电设计，过电压保护
配件与可维修性	标准主板安装孔位，用户可自行更换电池、散热器，配件可在华硕官网购买
一般信息	支持 Windows 10/8.1/7，免费用户手册可从官网下载 (PDF 格式)

常见问题 - ROG Strix X99 Gaming ASUS

ASUS ROG Strix X99 Gaming 支持哪些 CPU？

支持 LGA 2011-v3 插槽的 Intel Core i7 / i5 / i3 处理器，包括 Broadwell-E 和 Haswell-E 系列。请确认 BIOS 版本以兼容最新 CPU。

这款主板支持 DDR4 内存吗？最大容量是多少？

是的，支持四通道 DDR4 内存， 配备 8 个 DIMM 插槽，最高可扩展至 128 GB。建议使用相同规格内存以获得最佳性能。

如何安装显卡？支持多显卡吗？

主板上配备 3 个 PCIe 3.0 x16 插槽，支持 NVIDIA SLI 和 AMD CrossFireX 多显卡配置。安装时请固定好显卡并连接辅助电源。

主板上的 M.2 插槽位置在哪？支持 NvMe 吗？

M.2 插槽位于主板下方，支持 M.2 PCIe 和 SATA 模式，可安装 NVMe SSD 以获得更高读取速度。安装时注意固定螺丝和散热片。

这款主板有 ARGB 灯效吗？如何控制？

支持 ASUS AURA RGB 灯效，可通过 AURA 软件自定义灯效和同步。主板提供 4-pin RGB 和可寻址灯带接口，方便扩展。

如何更新 BIOS？

您可以通过 USB BIOS Flashback 功能无线刷写，或在 BIOS 界面使用 EZ Flash 工具更新。请先下载对应型号的最新 BIOS 文件。注意保持电源稳定。

音频功能有什么特色？

搭载 SupremeFX 8 声道 HD 音频，并支持 Sonic Radar 声波雷达，能在游戏中提供声音定位，还配有音频防护罩和专用运放。

主板上的 NODE 接口是什么？有什么用？

NODE 接口用于连接 华硕外设和配件，如机箱电源按钮或智慧控制盒。具体功能请参考说明书或官网支持页面。

这款主板的待机功耗是多少？

待机功耗通常在 10W 左右，但在支持深度睡眠或 ErP 模式下可低于 1W。具体取决于电源和 BIOS 设置。

如何获取中文版使用手册？

您可以在 ASUS 官网 的“支持/下载中心”输入型号 ROG Strix X99 Gaming，下载 PDF 格式的完整用户手册，也可通过华硕客服邮件索取中文版本。

用户手册 ROG Strix X99 Gaming ASUS

© ASUSTeK Computer Inc. All rights reserved. 華碩電腦股份有限公司保留所有權利

本使用手冊包括但不限於其所包含的所有資訊皆受到著作權法之保護，未經華碩電腦股份有限公司（以下簡稱「華碩」）許可，不得任意地仿製、拷貝、謄抄、轉譯或為其他利用。

免責聲明

本使用手冊是以「現況」及「以目前明示的條件下」的狀態提供給您。在法律允許的範圍內，華碩就本使用手冊，不提供任何明示或默示的擔保及保證，包括但不限於商業適銷性、特定目的之適用性、未侵害任何他人權利及任何得使用本使用手冊或無法使用本使用手冊的保證，且華碩對因使用本使用手冊而獲取的結果或透過本使用手冊所獲得任何資訊之準確性或可靠性不提供擔保。

台端應自行承擔使用本使用手冊的所有風險。 台端明確了解並同意，華碩、華碩之授權人及其各該主管、董事、員工、代理人或關係企業皆無須為您因本使用手冊、或因使用本使用手冊、或因不可歸責於華碩的原因而無法使用本使用手冊或其任何部分而可能產生的衍生、附隨、直接、間接、特別、懲罰或任何其他損失（包括但不限於利益損失、業務中斷、資料遺失或其他金錢損失）負責，不論華碩是否被告知發生上開損失之可能性。

由於部分國家或地區可能不允許責任的全部免除或對前述損失的責任限制，所以前述限制或排除條款可能對您不適用。

台端知悉華碩有權隨時修改本使用手冊。本產品規格或驅動程式一經改變，本使用手冊將會隨之更新。本使用手冊更新的詳細說明請您造訪華碩的客戶服務網 http://support.asus.com，或是直接與華碩資訊產品技術支援專線 0800-093-456 聯絡。

於本使用手冊中提及之第三人產品名稱或內容，其所有權及智慧財產權皆為各別產品或內容所有人所有且受現行智慧財產權相關法令及國際條約之保護。

當下列兩種情況發生時，本產品將不再受到華碩之保固及服務：

（1）本產品曾經過非華碩授權之維修、規格更改、零件替換或其他未經過華碩授權的行為。
（2）本產品序號模糊不清或喪失。

本產品的名稱與版本都會印在主機板/顯示卡上，版本數字的編碼方式是用三個數字組成，並有一個小數點做間隔，如 1.02G、2.03G 等...數字愈大表示版本愈新，而愈左邊位數的數字更動表示更動幅度也愈大。更新的詳細說明請您到華碩的全球資訊網瀏覽或是直接與華碩聯絡。

建立 PC 系統所需的其他工具與元件 ..... xvii

第一章：產品介紹

1.1 主機板概觀.... 1-1

1.1.1 主機板安裝前....1-1

1.1.2 主機板結構圖....1-2

1.1.3 中央處理器（CPU） 1-4

1.1.4 系統記憶體....1-5

1.1.5 擴充插槽.... 1-8

1.1.6 主機板上的內建按鈕與開關 ..... 1-10

1.1.7 跳線選擇區....1-13

1.1.8 內建 LED 指示燈 1-15

1.1.9 內部連接埠....1-22

第二章：硬體裝置資訊

2.1 建立您的電腦系統 2-1

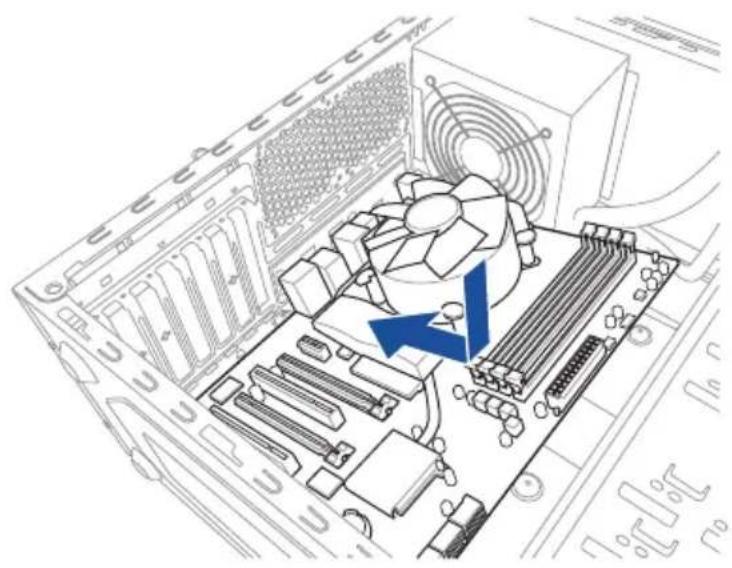

2.1.1 安裝主機板....2-1

2.1.2 安装中央處理器 2-3

2.1.3 處理器散熱片與風扇安裝 2-4

2.1.4 安裝記憶體模組 2-6

2.1.5 安裝 ATX 電源....2-7

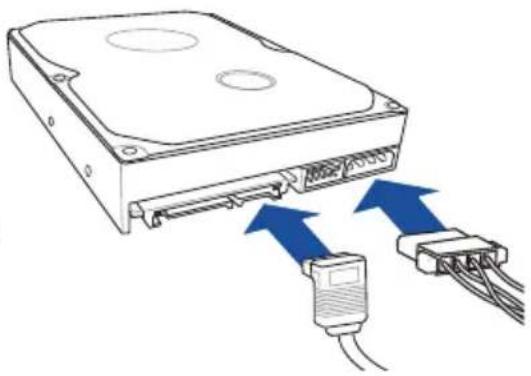

2.1.6 安装 SATA 裝置 ..... 2-8

2.1.7 安裝前面板輸出/輸入連接埠 2-9

2.1.8 安裝擴充卡....2-10

2.1.9 安裝 Wi-Fi 天線 2-12

2.2 BIOS 更新應用程式....2-13

2.3 主機板後側與音效連接埠 2-14

2.3.1 後側面板連接埠 2-14

2.3.2 音效輸出/輸入連接圖示說明 ..... 2-16

2.4 第一次啟動電腦....2-18

2.5 關閉電源....2-19

目錄內容

第三章：BIOS 程式設定

3.1 認識 BIOS 程式.... 3-1
3.2 BIOS 設定程式.... 3-2

3.2.1 EZ Mode 3-3
3.2.2 Advanced Mode 3-4
3.2.3 QFan Control 3-7

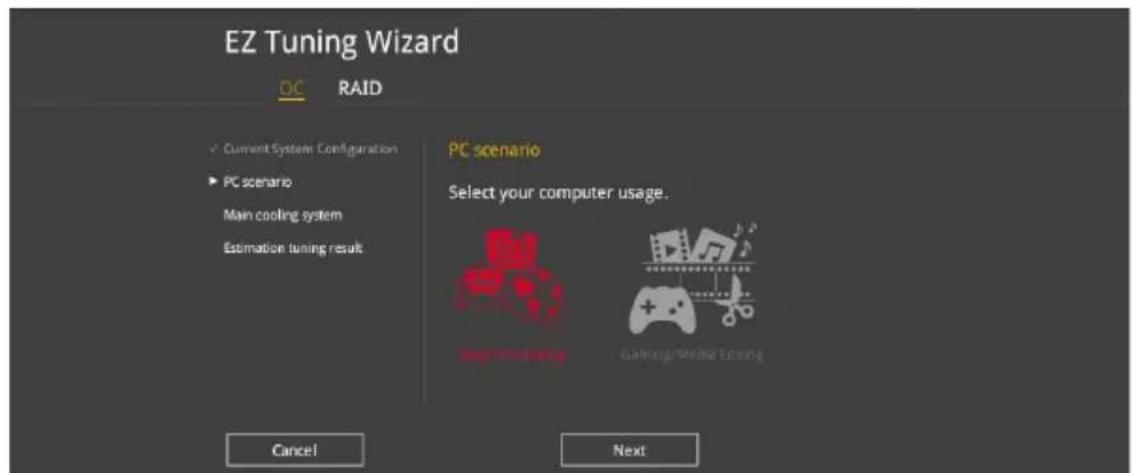

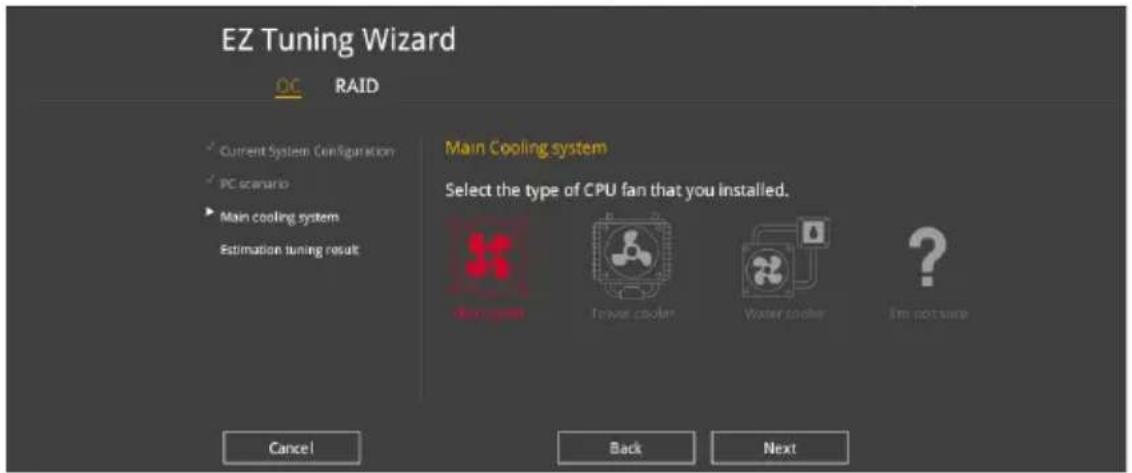

3.2.4 EZ Tuning 精靈.... 3-9

3.3 我的最愛（My Favorites） 3-12
3.4 主選單（Main Menu） 3-14
3.5 Ai Tweaker 選單(Ai Tweaker menu)....3-15
3.6 進階選單（Advanced menu）....3-19

3.6.1 處理器設定（CPU Configuration） 3-20
3.6.2 PCH 設定（PCH Configuration） 3-21

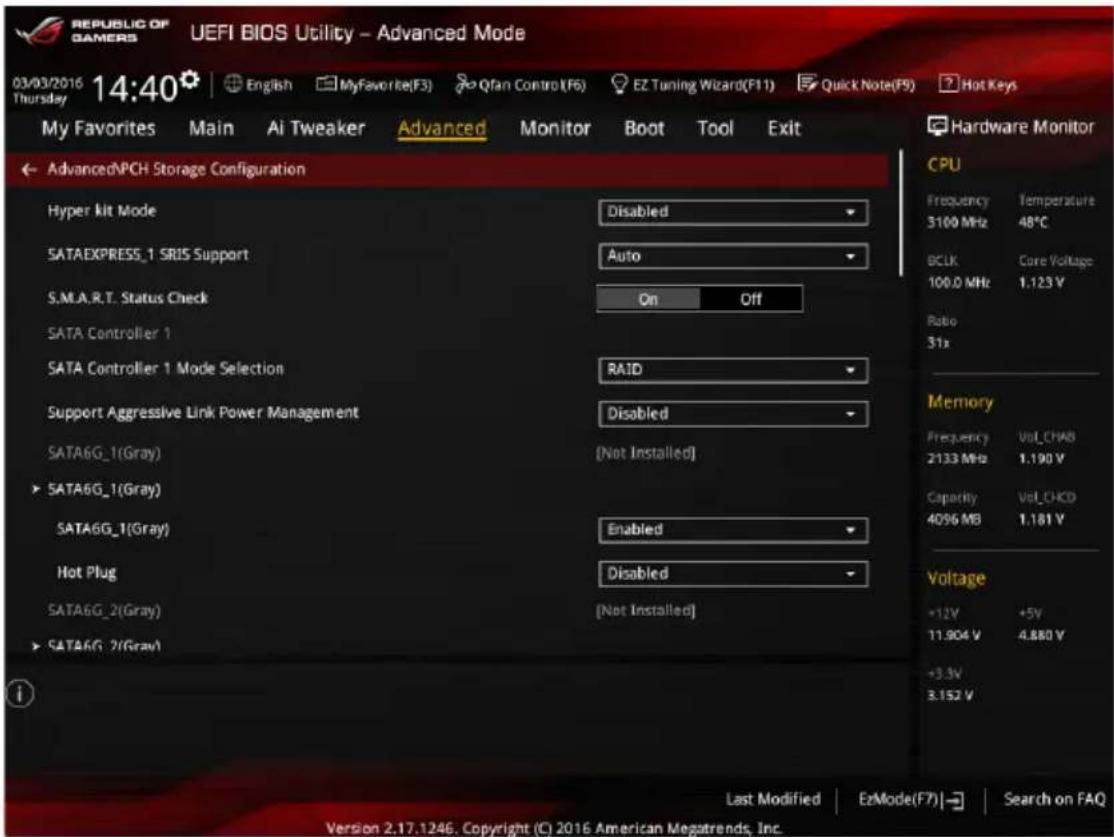

3.6.3 PCH 儲存装置設定（PCH Storage Configuration）....3-22
3.6.4 系統代理設定（System Agent Configuration） 3-24
3.6.5 USB 裝置設定（USB Configuration） 3-24
3.6.6 平台各項設定（Platform Misc Configuration）....3-25

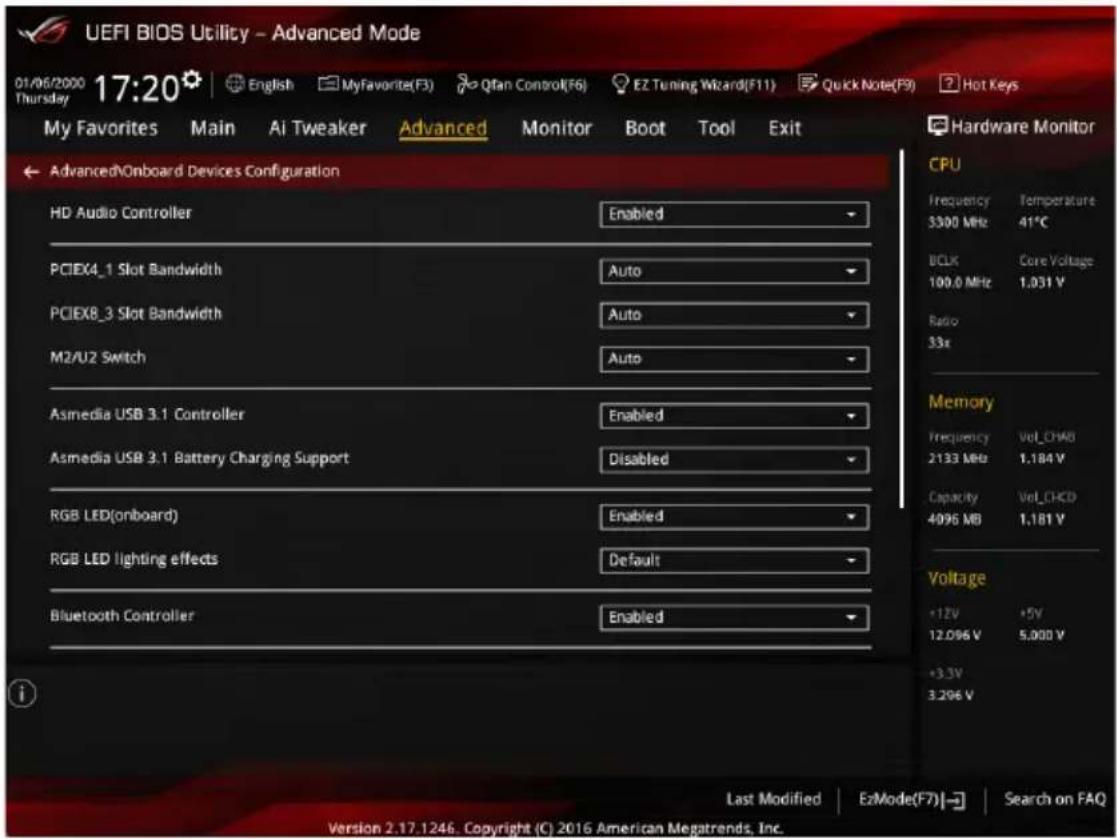

3.6.7 內建裝置設定（OnBoard Devices Configuration） 3-25
3.6.8 進階電源管理設定（APM Configuration）....3-28

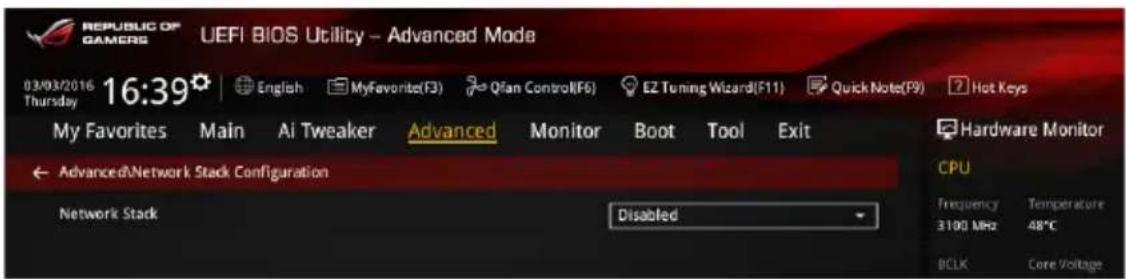

3.6.9 網路協定堆疊設定（Network Stack Configuration）....3-28
3.6.10 HDD/SSD SMART Information 3-29

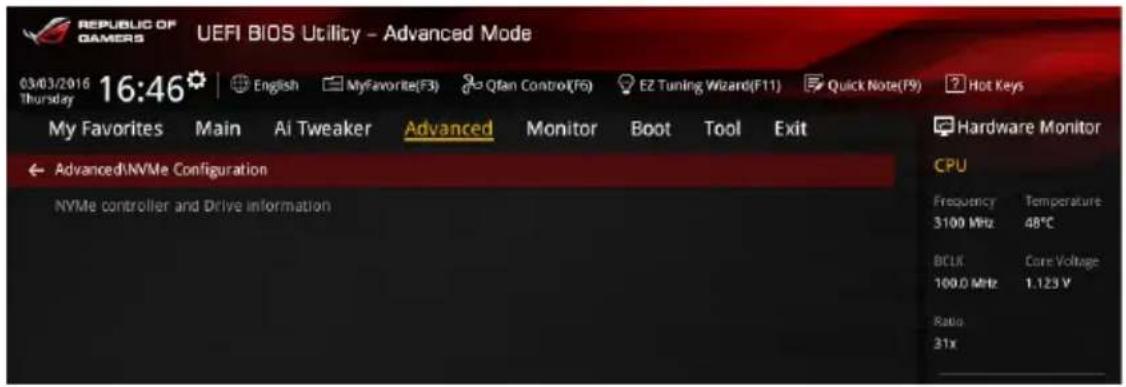

3.6.11 NVMe 設定（NVMe Configuration） 3-29

3.7 監控選單（Monitor menu） 3-30
3.8 啟動選單（Boot menu）....3-32
3.9 工具選單（Tools menu） 3-35

3.9.1 ASUS EZ Flash 3....3-35

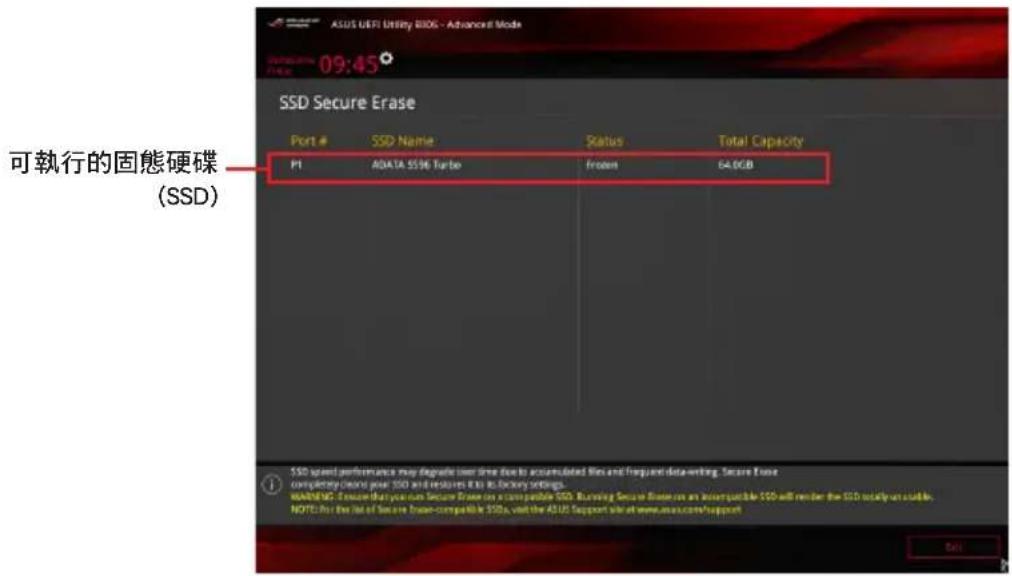

3.9.2 安全清除....3-36

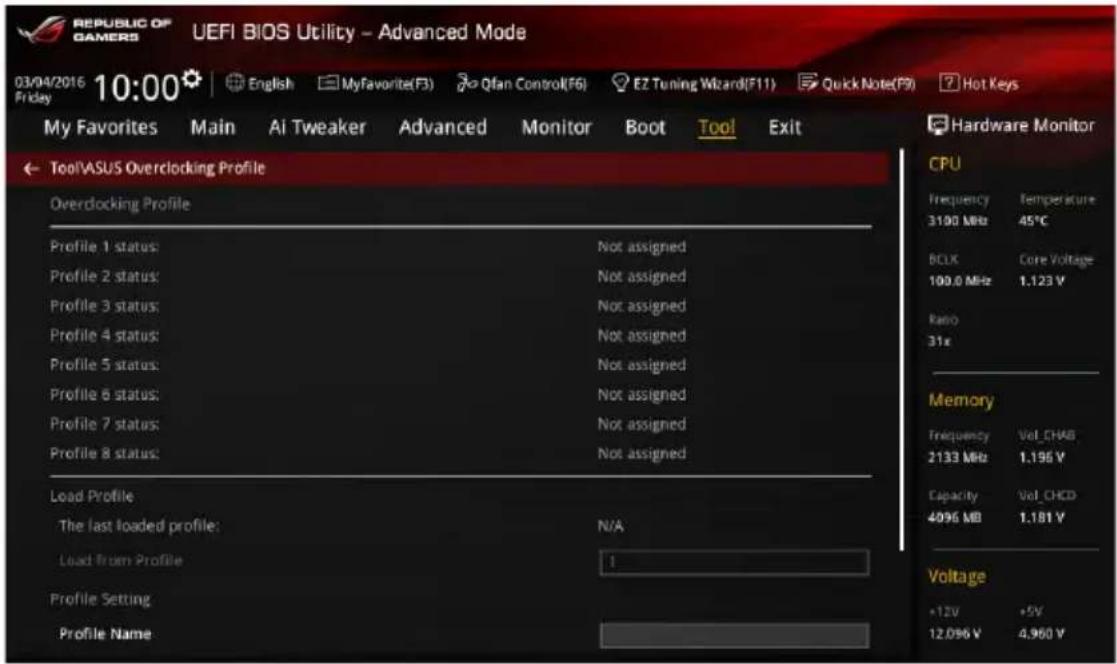

3.9.3 ASUS O.C. Profile 3-37
3.9.4 ASUS SPD 資訊（ASUS SPD Information） 3-38

3.10 離開 BIOS 程式（Exit menu） 3-39
3.11 更新 BIOS 程式....3-40

3.11.1 EZ Update....3-40

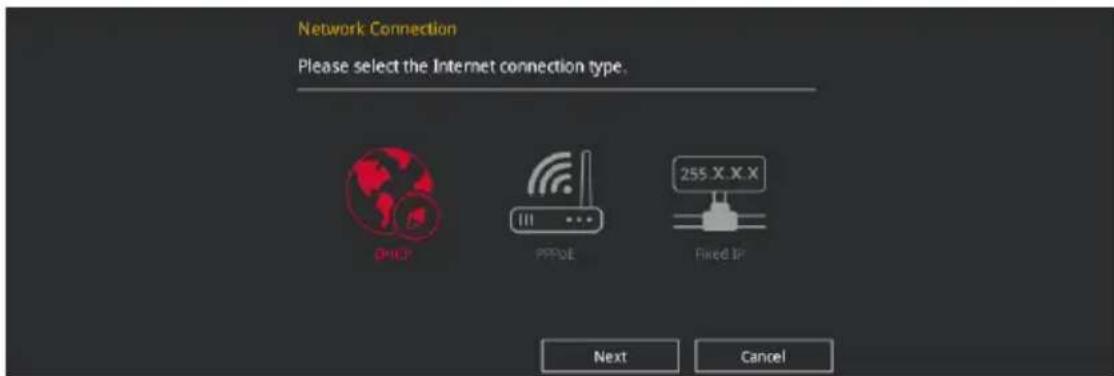

3.11.2 華碩 EZ Flash 3....3-40
3.11.3 華碩 CrashFree BIOS 3 3-43

第四章：RAID 支援

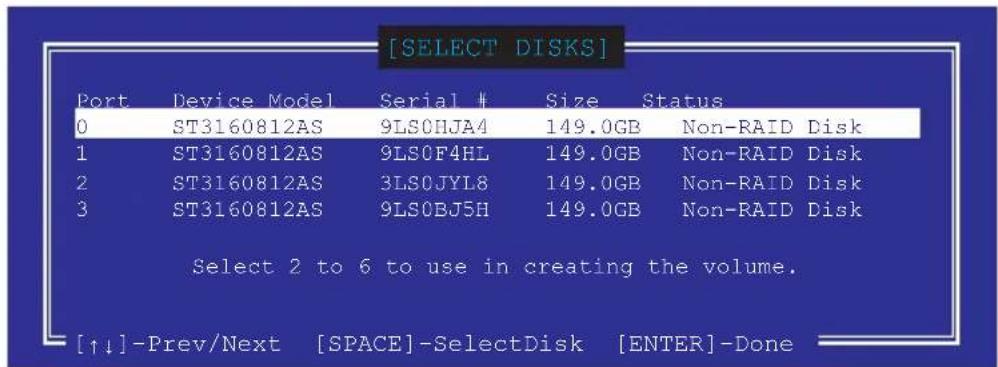

4.1 RAID 功能設定 4-1

4.1.1 RAID 定義.... 4-1
4.1.2 安裝 Serial ATA (SATA) 硬碟機 4-2

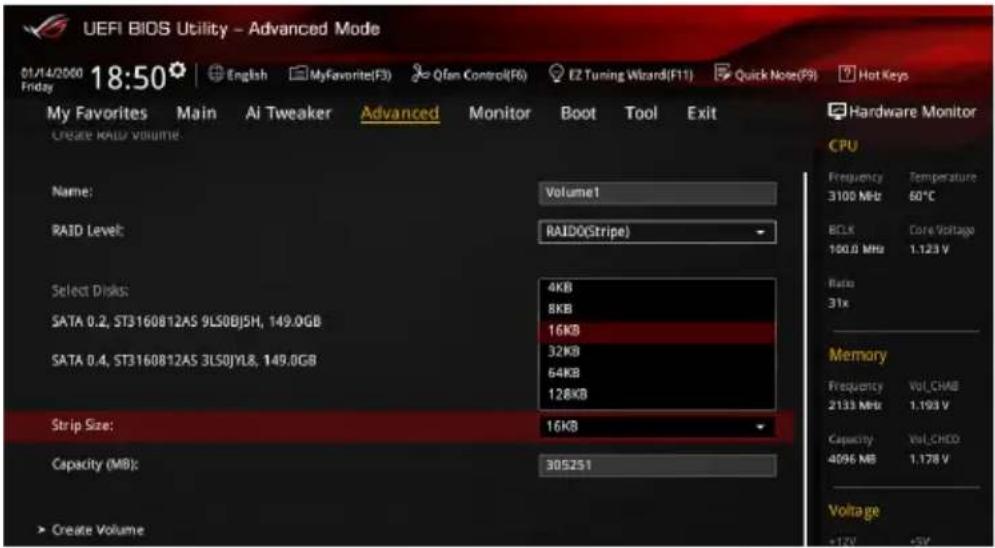

4.1.3 進入 UEFI BIOS 的 Intel® Rapid Storage Technology 4-2
4.1.4 進入 Intel® Rapid Storage Technology Option ROM 公用程式 ..... 4-6

目錄內容

4.2 建立一張搭載有 RAID 驅動程式的磁片 ..... 4-10

4.2.1 在安裝 Windows ^® 作業系統時安裝 RAID 驅動程式 ..... 4-10

附錄

華碩的連絡資訊....1

安全性須知

電氣方面的安全性

• 為避免可能的電擊造成嚴重損害，在搬動電腦主機之前，請先將電腦電源線暫時從電源插槽中拔掉。
• 當您要加入硬體裝置到系統中時，請務必先連接該裝置的訊號線，然後再連接電源線。可能的話，在安裝硬體裝置之前先拔掉電腦的電源供應器電源線。
• 當您要從主機板連接或拔除任何的訊號線之前，請確定所有的電源線已事先拔掉。
• 在使用介面卡或擴充卡之前，我們建議您可以先尋求專業人士的協助。這些裝置有可能會干擾接地的迴路。
• 請確定電源供應器的電壓設定已調整到本國/本區域所使用的電壓標準值。若您不確定您所屬區域的供應電壓值為何，請就近詢問當地的電力公司人員。
  如果電源供應器已損壞，請不要嘗試自行修復。請將之交給專業技術服務人員或經銷商來處理。

操作方面的安全性

• 在您安裝主機板以及加入硬體裝置之前，請務必詳加閱讀本手冊所提供的相關資訊。
• 在使用產品之前，請確定所有的排線、電源線都已正確地連接好。若您發現有任何重大的瑕疵，請儘速聯絡您的經銷商。
• 為避免發生電氣短路情形，請務必將所有沒用到的螺絲、迴紋針及其他零件收好，不要遺留在主機板上或電腦主機中。
• 灰塵、濕氣以及劇烈的溫度變化都會影響主機板的使用壽命，因此請盡量避免放置在這些地方。
  • 請勿將電腦主機放置在容易搖晃的地方。
• 若在本產品的使用上有任何的技術性問題，請和經過檢定或有經驗的技術人員聯絡。

REACH

謹遵守 REACH（Registration, Authorisation, and Restriction of Chemicals）管理規範，我們會將產品中的化學物質公告在華碩 REACH 網站，詳細請參考 http://csr.asus.com/english/REACH.htm。

請勿將本主機板當作一般垃圾丟棄。本產品零組件設計為可回收利用。這個打叉的垃圾桶標誌表示本產品（電器與電子設備）不應視為一般垃圾丟棄，請依照您所在地區有關廢棄電子產品的處理方式處理。

請勿將內含汞的電池當作一般垃圾丟棄。這個打叉的垃圾桶標誌表示電池不應視為一般垃圾丟棄。

限用物質名稱及含量列表

產品使用手冊包含了所有當您在安裝華碩主機板時所需用到的資訊。

使用手册的編排方式

使用手冊是由下面幾個章節所組成：

- 第一章：產品介紹

您可以在本章節中發現諸多華碩所賦予本主機板的優異特色。利用簡潔易懂的說明讓您能很快地掌握本主機板的各項特性，當然，在本章節中我們也會提及所有能夠應用在本主機板的新產品技術。

- 第二章：硬體裝置資訊

本章節描述所有您在安裝系統元件時必須完成的硬體安裝程序。詳細內容有：處理器與記憶體安裝、跳線選擇區設定以及主機板的各種裝置接頭。

- 第三章：BIOS 程式設定

本章節描述如何使用 BIOS 設定程式中的每一個選單項目來更改系統的組態設定。此外也會詳加介紹 BIOS 各項設定值的使用時機與參數設定。

- 第四章：RAID 支援

本章節介紹 RAID 的各項設定。

哪裡可以找到更多的產品資訊

您可以經由下面所提供的兩個管道來獲得您所使用的華碩產品資訊以及軟硬體的升級資訊等。

1. 華碩網站

您可以到 http://tw.asus.com 華碩電腦全球資訊網站取得所有關於華碩軟硬體產品的各項資訊。台灣以外的華碩網址請參考說明書後面的聯絡資訊。

2. 其他文件

在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶有其他的文件，譬如經銷商所附的產品保證單據等。

提示符號

為了能夠確保您正確地完成主機板設定，請務必注意下面這些會在本手冊中出現的標示符號所代表的特殊含意。

警告：提醒您在進行某一項工作時要注意您本身的安全。

小心：提醒您在進行某一項工作時要注意勿傷害到電腦主機板元件。

重要：此符號表示您必須要遵照手冊所描述之方式完成一項或多項軟硬體的安裝或設定。

注意：提供有助於完成某項工作的訣竅和其他額外的資訊。

代理商查詢

華碩主機板在台灣透過聯強國際與精技電腦兩家代理商出貨，您請參考下列範例圖示找出產品的 12 碼式序號標籤（下圖僅供參考），再至 http://tw.asus.com/support/eService/querydist_tw.aspx 查詢您產品的代理商，以方便您有產品諮詢或送修需求時，可尋求代理商服務。（本項服務僅支援台灣使用者）

聯強服務電話：[phone]

精技服務電話：[phone]

瀚宇杰盟服務電話：[phone]

請注意！

本產品享有三年產品保固期，倘若自行撕毀或更換原廠保固序號標籤，即取消保固權益，且不予提供維修服務。

STRIX X99 GAMING 規格列表

中央處理器	支援全新LGA 2011-v3規格插槽的Intel®CoreTM i7 X系列處理器支援14nm處理器支援Intel®Turbo Boost 3.0技術* *對該技術支援依照處理器的類型而不同
晶片組	Intel®X99晶片組
記憶體8×使用符合non-ECC unbuffered DDR4 3333(超頻)*/DDR4 3300(超頻)*/DDR4 3000(超頻)*/2800(超頻)*/2666(超頻)*/2400(超頻)*/2133 MHz記憶體,最高可以擴充至128GB記憶體支援四通道記憶體架構支援Intel®Extreme Memory Profile(XMP)技術*對高速記憶體的支援會受到特定處理器之物理特性的影響,請造訪tw.asus.com取得最新的記憶體合格供應商支援列表(QVL)
擴充槽3×PCI Express 3.0/2.0×16插槽(40-LANE CPU支援×16、×16/×16、×8/×16/×8模式;28-LANE CPU支援×16、×16/×8、×8/×8/×8模式)*1×PCI Express 2.0×16插槽(最高支援×4模式)**2×PCI Express 2.0×1插槽*** *PCIEx16_2插槽在28-LANE CPU僅支援×8裝置**PCIEx4_1、PCIEx1_2、USB3.1_EC1EA2插槽共享相同頻寬。這些插槽的預設皆以×1模式運作,並在預設模式下發揮其功能***PCIEx1_1插槽與主機板後側面板之WI-FI連接埠共享相同頻寬
多重圖形顯示控制器	支援NVIDIA®3-Way/2-Way SLI®技術支援AMD®3-Way/2-Way CrossFireXTM技術
儲存媒體連接槽	全新Intel®Core i7 X系列處理器:-1×M.2插槽3,支援M key與2242/2260/2280/22110類型儲存裝置(僅支援PCIE儲存裝置)*-1×U.2連接埠(支援PCIe 3.0×4 NVM Express儲存裝置)* *M.2與U.2插槽共享相同頻寬Intel®X99 Express晶片組:-1×SATA Express連接埠(相容於2×SATA 6 Gb/s連接埠)-8×SATA 6 Gb/s連接埠-支援Intel®Smart Response技術與Intel®Rapid Storage技術* *這些功能的運作取決於安裝的處理器類型

(下頁繼續)

STRIX X99 GAMING 規格列表

華碩特有功能 華碩 EZ DIY	- USB BIOS Flashback- ASUS CrashFree BIOS 3- ASUS EZ Flash 3- MemOK!華碩 Q-Design- Q-Code- Q-Shield- Q-Connector 整合式訊號線接頭- Q-LED(處理器、記憶體、網路、顯示卡、開機裝置指示燈)- Q-Slot 插槽- Q-DIMM 記憶體
後側面板裝置連接埠 1 x BIOS Flashback 按鈕	1 x PS/2 鍵盤/滑鼠複合式連接埠1 x 光纖 S/PDIF 數位音訊輸出連接埠4 x USB 2.0 裝置連接埠4 x USB 3.0 裝置連接埠 [藍色]2 x USB 3.1 裝置連接埠(1 個 Type-A [紅色];1 個 Type-C 連接埠)1 x RJ-45 網路連接埠1 x ASUS Wi-Fi GO! 模組(Wi-Fi 802.11 a/b/g/n/ac 與藍牙 v4.1)5 x 音效連接埠,支援 8 聲道
內建 I/O 裝置連接埠 2 x USB 3.0 連接埠可擴充 4 組 USB 3.0 連接埠	2 x USB 2.0 連接埠可擴充 4 組 USB 2.0 連接埠(其中一個插槽與 ROG_EXT 插槽共用)1 x SATA Express 插座(相容於 2 x SATA 6Gb/s 連接埠)8 x SATA 6.0 Gb/s 插座1 x ROG 擴充(ROG_EXT)連接排針1 x 4-pin 水泵接頭1 x 4-pin H_AMP 風扇插座1 x 4-pin CPU 風扇插座1 x 4-pin CPU 選用風扇插座2 x 4-pin 機殼風扇插座1 x 5-pin 擴充風扇插座(EXT_FAN)1 x 24-pin EATX 電源插座1 x 8-pin EATX 12V 電源插座1 x 4-pin EATX 12V 電源插座1 x 電源開啟開關1 x 重置按鈕1 x MemOK! 按鈕

(下頁繼續)

STRIX X99 GAMING 規格列表

內建 I/O 裝置連接埠 1 × M.2 插槽 3,支援 M key、2242/2260/2280/22110 類型儲存裝置(僅支援 PCIe SSD)1 × U.2 連接埠(支援 PCIe 3.0x4 NVM Express 儲存)1 × 5-pin Thunderbolt 接頭支援華碩 ThunderboltEX III 系列外接卡1 × 前面板音源插座(AAFP)1 × COM 接頭1 × RGB 接頭1 × TPM 插座1 × 系統面板插座1 × 熱感應接頭1 × CPU 超壓接頭1 × DRCT (Direct key) 連接埠1 × Clear CMOS 按鈕1 × XMP 開關

BIOS 功能 128Mb Flash ROM、UEFI AMI BIOS、PnP、DMI 2.7、WfM 2.0、SM BIOS 2.8、ACPI 5.0、多國語言 BIOS 程式、ASUS EZ Flash 2 程式、ASUS CrashFree BIOS 3 程式F11 EZ Tuning 精靈、F6 Qfan Control、F3 我的最愛(My Favorites)、快速筆記(Quick Note)、上次修改的設定值(Last Modified Log)、F12 PrintScreen 功能、ASUS DRAM SPD(Serial Presence Detect)記憶體資訊

管理功能 WfM 2.0、網路喚醒功能(WOL by PME)、PXE

公用程式 DVD 光碟 驅動程式防毒軟體(OEM 版本)華碩公用程式

支援作業系統 Windows® 10*Windows® 8.1Windows® 7* 僅支援 64 位元

主機板尺寸 ATX 型式:12 × 9.6 英吋(30.5 × 24.4 公分)

規格若有任何變更，恕不另行通知。

包裝內容物

在您拿到本主機板包裝盒之後，請馬上檢查下面所列出的各項標準配件是否齊全。

主機板 華碩 STRIX X99 GAMING 主機板
排線	2 × 二合一 Serial ATA 6.0Gb/s 排線1 × SLI® 橋接連接器1 × 80 公分 RGB LED 擴充排線
配件	1 × I/O 擋板1 × ASUS Q-Connector 套件1 × Broadwell-E CPU 安裝工具1 × 2T2R 雙頻 Wi-Fi 移動天線(與 Wi-Fi 802.11a/b/g/n/ac 相容)1 × ROG 線籤1 × ROG 風扇標籤1 × M.2 螺絲包1 × 束線帶包1 × 多彩定制貼紙包
公用程式光碟 驅動程式與公用程式光碟
相關文件 使用手冊

若以上列出的任何一項配件有損毀或是短缺的情形，請盡速與您的經銷商聯絡。

建立 PC 系統所需的其他工具與元件

Intel® LGA2011-v3 相容處理器風扇

Intel ^® LGA2011-v3 處理器

上表所列的工具與元件並不包含在主機板包裝盒內。

第一章

1.1 主機板概觀

1.1.1 主機板安裝前

主機板以及擴充卡都是由許多精密複雜的整合電路元件、整合性晶片等所構成。而這些電子性零件很容易因靜電的影響而導致損壞，因此，在您動手更改主機板上的任何設定之前，請務必先作好以下所列出的各項預防措施。

• 在處理主機板上的內部功能設定時，您可以先拔掉電腦的電源線。
• 為避免產生靜電，在拿取任何電腦元件時除了可以使用防靜電手環之外，您也可以觸摸一個有接地線的物品或者金屬物品像電源外殼等。
• 拿取整合電路元件時請盡量不要觸碰到元件上的晶片。
• 在您移除任何一個整合電路元件後，請將該元件放置在絕緣墊上以隔離靜電，或者直接放回該元件的絕緣包裝袋中保存。
• 在您安裝或移除任何元件之前，請確認 ATX 電源的電源開關是切換到關閉（OFF）的位置，而最安全的做法是先暫時拔出電源的電源線，等到安裝/移除工作完成後再將之接回。如此可避免因仍有電力殘留在系統中而嚴重損及主機板、周邊裝置、元件等。

1.1.2 主機板結構圖

關於面板連接插座與內部連接插座的相關資訊，請參考 1.1.9 內部連接埠與 2.3.1 後側面板連接埠 — 節中的說明。

主機板元件說明

連接插槽/開關與跳線選擇區/插槽 頁數
1. DDR4 DIMM slots 1-5

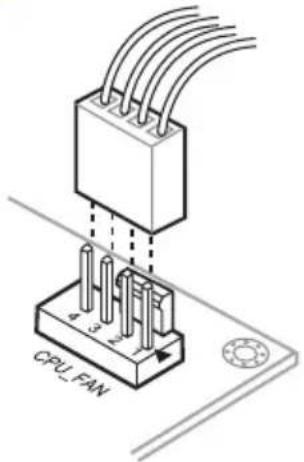

2. CPU, CPU optional, water pump, high amp, extension, and chassis fan connectors (4-pin CPU_FAN; 4-pin CPU_OPT; 4-pin W_PUMP; 4-pin H_AMP_FAN; 5-pin EXT_FAN; 4-pin CHA_FAN1-2)	1-25
3. LGA2011-v3 CPU socket 1-4
4. ATX power connectors (24-pin EATXPWR; 8-pin EATX12V_1; 4-pin EATX12V_2)	1-26
5. MemOK! button 1-11
6. Intel ® Serial ATA 6Gb/s connectors (7-pin SATA6G_12, SATA6G_34, SATA6G_56/SATAEXPRESS, SATA6G_78, SATA6G_910)	1-21
7. USB 3.0 connectors (20-1 pin USB3_12, USB3_34) 1-23
8. M.2 Socket 3 1-22
9. CPU Over Voltage jumper (3-pin CPU_OV) 1-14
10. U.2 connector 1-22
11. EZ XMP switch 1-12
12. Thunderbolt header (5-pin TB_HEADER) 1-29
13. Clear RTC RAM jumper (2-pin CLRTC) 1-13
14. System panel connector (20-3 pin PANEL) 1-27
15. DirectKey connector (2-pin DRCT) 1-28

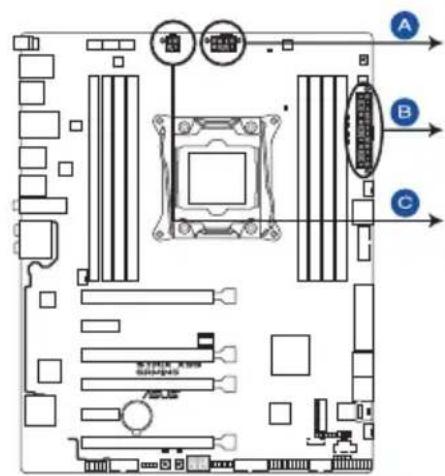

16. USB 2.0 connectors (10-1 pin USB1112, USB1314)	1-24

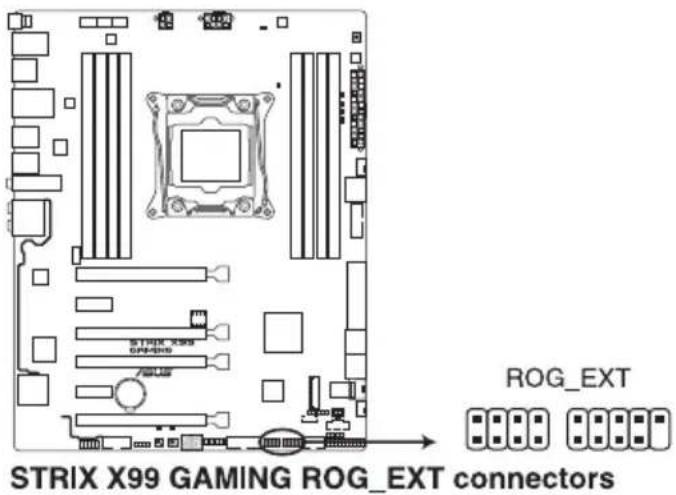

17. ROG Extension connector (18-1 pin ROG_EXT)	1-31

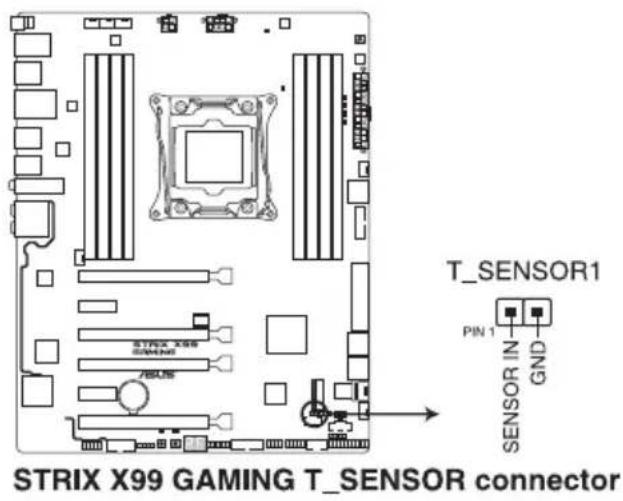

18. T_Sensor connector (2-pin T_SENSOR1)	1-29
19. TPM connector (14-1 pin TPM)	1-28
20. Q-Code LEDs	1-16
21. Reset button	1-10
22. Power-on button	1-10

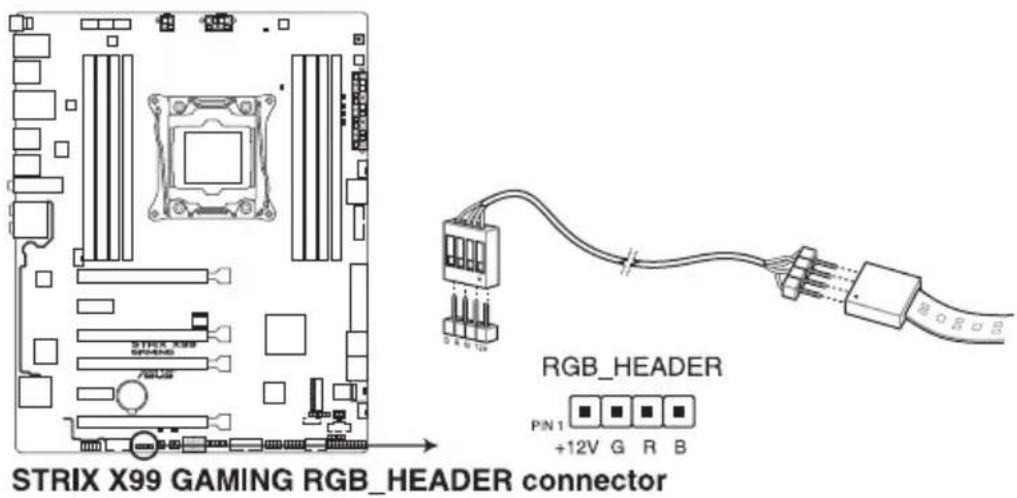

23. RGB header (4-pin RGB_HEADER)	1-30

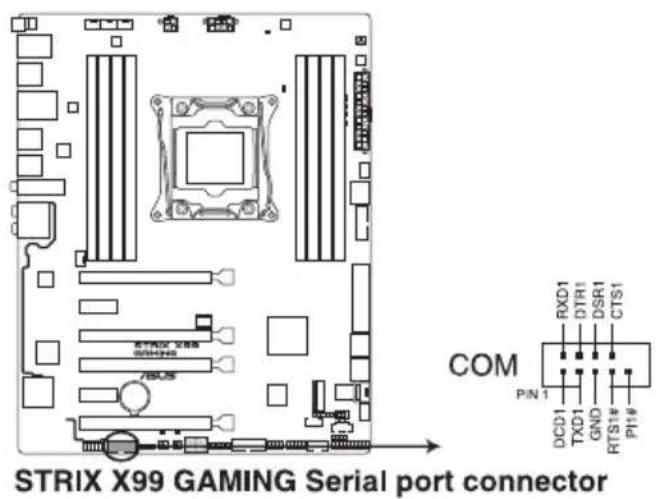

24. Serial port connector (10-1 pin COM)	1-31
25. Front panel audio connector (10-1 pin AAFP)	1-32

1.1.3 中央處理器（CPU）

本主機板具備一個 LGA2011-v3 處理器插槽，本插槽是專為 Intel® Core™ i7 處理器所設計。

• 當您安裝 CPU 時，請確認所有的電源接頭都已拔除。
• 在您購買本主機板之後，請確認在 LGA2011-v3 插座上附有一個即插即用的保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已經毀損或是沒有保護蓋，或者是插座接點已經彎曲，請立即與您的經銷商聯絡。
• 在安裝完主機板之後，請將即插即用的保護蓋保留下來。只有LGA2011-v3插槽上附有即插即用保護蓋的主機板符合Return Merchandise Authorization（RMA）的要求，華碩電腦才能為您處理產品的維修與保固。
• 本保固不包括處理器插座因遺失、錯誤的安裝或不正確的移除即插即用保護蓋所造成的毀損。

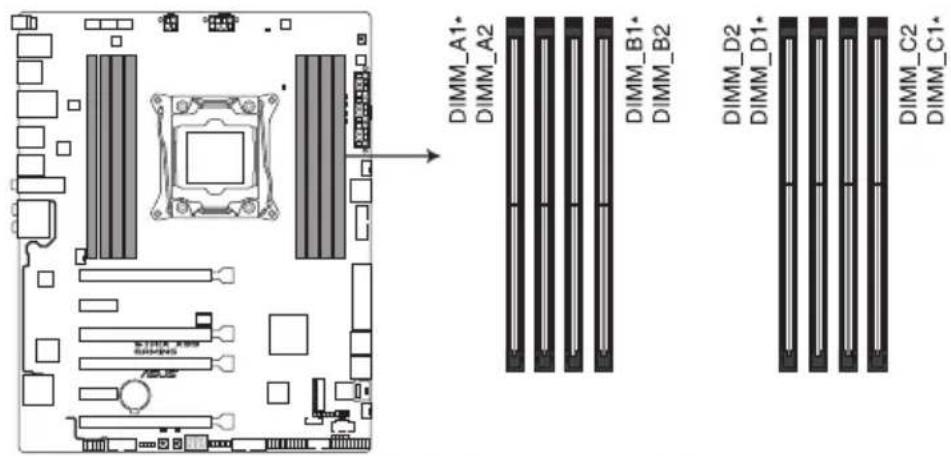

1.1.4 系統記憶體

本主機板配置有八組 DDR4（Double Data Rate 4）記憶體模組插槽。

DDR4 記憶體插槽的缺口與 DDR3·DDR2 或 DDR 記憶體插槽不同，請勿插入 DDR3·DDR2 或 DDR 記憶體模組。

請安裝至少一組記憶體模組至 A1*/B1*/C1*/D1* 插槽。

SS - 單面記憶體 DS - 雙面記憶體

記憶體插槽支援：

• 1 在單通道記憶體設定中，支援安裝一組記憶體模組在任一插槽，建議您安裝在 D1* 插槽。
• 2支援安裝二組記憶體模組在插槽，作為一對雙通道設定，建議您安裝在 B1* 與 D1* 插槽以獲得更佳的相容性。
4 支援安裝四組記憶體模組在插槽，作為二對雙通道設定，建議您安裝在 A1*、B1*、C1* 與 D1* 插槽以獲得更佳的相容性。
- 5支援安裝六組記憶體模組在插槽，作為四通道中的三對雙通道設定，建議您安裝在 A1*、B1*、B2*、C1*、D1* 與 D2* 插槽以獲得更佳的相容性。
• 3 支援安裝八組記憶體模組在所有插槽，作為四通道設定。

• 華碩獨家提供支援高速記憶體功能。
- 對高速記憶體的支援會受到特定處理器之物理特性的影響。載入BIOS程式中的X.M.P.或D.O.C.P.設定來支援高速記憶體。
• 請造訪華碩網站（tw.asus.com）查詢最新記憶體供應商列表（QVL）。

記憶體設定

您可以任意選擇使用 2GB、4GB、8GB 與 16GB 的 unbuffered non-ECC DDR4 記憶體模組至本主機板的記憶體插槽上。

• 您可以在 Channel A、Channel B、Channel C、Channel D 安裝不同容量的記憶體模組，在四通道設定中，系統會偵測較低容量通道的記憶體容量。任何在較高容量通道的其他記憶體容量，會被偵測為單通道模式執行。
• 根據 Intel 處理器規格，建議記憶體電壓低於 1.65V 以保護處理器。
• 由於 32-bit Windows 作業系統記憶體位址的限制，當您安裝 4GB 或更多的記憶體模組時，系統實際可用的總記憶體只有 3GB 或更少。為充分利用記憶體，您可以執行以下任一動作：

a）若您使用 32-bit Windows 作業系統，建議系統記憶體最高安裝 3GB 即可。
b) 當您的主機板安裝 4GB 或更多的記憶體時，建議您安裝 64-bit Windows 作業系統。
c) 若需要更詳細的資料，請造訪 Microsoft 網站 http://support.microsoft.com/kb/929605/zh-tw。

• 預設的記憶體運作頻率是根據其 SPD（Serial Presence Detect）。在預設狀態下，某些記憶體在超頻時的運作頻率可能會較供應商所標示的數值為低。若要讓記憶體模組以供應商的數值或更高的頻率運作，請參考 3.5 Ai Tweaker 選單中，手動調整記憶體頻率的說明。
• 在全負載（8 DIMMs）或超頻設定下，記憶體模組可能需要更佳的冷卻系統以維持運作的穩定。
• 請安裝相同 CAS Latency 的記憶體模組。為求更佳相容性，建議您安裝同廠牌、相同資料碼（D/C）版本的記憶體模組。請先與供應商確認並購買正確的記憶體模組。
• 記憶體風扇的設計可能會有不同，請確認記憶體風扇適合本主機板的規格。

1.1.5 擴充插槽

安裝或移除任何擴充卡之前，請暫時先將電腦的電源線拔出。如此可免除因電氣殘留於電腦中而發生的意外狀況。

40-LANE CPU PCIe Express 3.0 運作模式

VGA 設定 PCIEX16/X8_1 PCIEX16_2 PCIEX8_3
一張 VGA/PCIe 顯示卡	×16(建議使用單張顯示卡)	N/A N/A
二張 VGA/PCIe 顯示卡 ×16 ×16 N/A
三張 VGA/PCIe 顯示卡 ×8 ×16 ×8

28-LANE CPU PCIe Express 3.0 運作模式

VGA 設定 PCIEX16/X8_1 PCIEX16_2 PCIEX8_3
一張 VGA/PCIe 顯示卡	×16(建議使用單張顯示卡)	N/A N/A
二張 VGA/PCIe 顯示卡 ×16 ×8 N/A
三張 VGA/PCIe 顯示卡	×8	×8	×8

• 當在執行 CrossFireX™ 或 SL® 模式時，建議提供系統充足的電力供應。
• 當您安裝多張顯示卡時，建議您將機殼風扇的排線連接至主機板上標示 CHA_FAN1-2 的插座，以獲得更良好的散熱環境。
• PCIEX4_1 預設值為 x1 模式。
• Wi-Fi 控制台/PCIEX1_1 預設值為 [Enabled]。若您想要使用這些插槽來自動檢偵測 PCIEX1_1 裝置功能，請將 BIOS 程式中的項目設定為 [Disabled]。
• 若在 PCIEX8_3 插槽中未偵測到 x1 裝置，請將 BIOS 程式中的 PCIEX8_3 Slot Bandwidth 項目設定為 [x8 Mode]。請參考 3.6.7 PCH 內建裝置設定（OnBoard Devices Configuration）一節的詳細說明。

1.1.6 主機板上的內建按鈕與開關

當您想要針對未安裝在機殼的裸板或是開放機殼的系統作效能調校時，主機板上內建的按鈕與開關可以方便您迅速地開關機或是重置系統。這是想要不斷變更設定以提升系統效能的超頻者和玩家最理想的設定方式。

1. 啟動按鈕

本主機板擁有啟動按鈕，讓您可以喚醒系統或開機，並以燈號顯示系統為開啟、睡眠模式或在軟關機的狀態，這個燈號用來提醒您在本主機板移除或插入任何元件之前要先關機。下圖顯示按鈕在主機板上的位置。

2. 重置按鈕

按下重置按鈕以重新啟動系統。

3. MemOK! 按鈕

在主機板上安裝不相容的記憶體模組可能會導致開機失敗，並會造成系統無法進行自我測試（POST，Power-On Self Test），而在 MemOK! 按鈕旁的 DRAM_LED 指示燈也會一直亮著。按住 MemOK! 按鈕直到 DRAM_LED 指示燈開始閃爍，即開始自動將記憶體調整為相容直到成功開機。

• 請參考 1.1.8 內建指示燈來找到 DRAM_LED 更精確的位置。
- DRAM_LED 指示燈在記憶體沒有正確安裝時也會亮起，在使用MemOK! 功能前，請先關閉系統並重新安裝記憶體。
- MemOK! 按鈕在 Windows 作業系統下無法使用。
- 在調整過程中，系統會載入與測試故障安全防護記憶體設定。系統進行一項故障安全防護設定測試約需要 30 秒的時間，若是測試失敗，系統會重新開機並測試下一個項目。DRAM_LED 指示燈閃爍的速度增加表示正在執行不同的測試過程。
- 由於記憶體調整需求，系統將於每一組設定值測試時重新開機。在經過整個調整過程後若安裝的記憶體仍然無法開機，DRAM_LED 指示燈會持續亮著，請替換為使用手冊中或華碩網站（tw.asus.com）的合格供應商列表中建議使用的記憶體。
- 在調整過程中，若是您將電腦關機並更換記憶體，在啟動電腦後，系統會繼續進行記憶體調整。若要停止記憶體調整，將電腦關機然後將電源線拔除大約 5-10 秒即可。
- 若系統因 BIOS 超頻而無法開機，按一下 MemOK! 開關來啟動電腦並載入預設的 BIOS 設定。在開機自我測試過程中會出現一個訊息提醒您 BIOS 已經恢復至預設值。
- 在使用 MemOK! 功能後，建議您到華碩網站（tw.asus.com）下載最新版本的 BIOS 程式。

4. EZ XMP 開關

啟動本開關可用來將安裝的記憶體模組超頻，讓您可以增強記憶體的速度與效能。

當本項目設定為 Enabled，EZ XMP（XLED）指示燈就會亮起，請參考1.1.8內建指示燈一節來查看 EZ XMP 指示燈的正確位置。

1.1.7 跳線選擇區

1. CMOS 組態資料清除（2-pin CLRTC）

在主機板上的 CMOS 記憶體中記載著正確的時間與系統硬體組態等資料，這些資料並不會因電腦電源的關閉而遺失資料與時間的正確性，因為這個 CMOS 的電源是由主機板上的鋰電池所供應。

想要清除這些資料，可以依照下列步驟進行：

1. 關閉電腦電源，拔掉電源線。
2. 將金屬物或跳線帽由 [1-2]（預設值）短路時約五～十秒鐘。
3. 插上電源線，開啟電腦電源。
4. 當開機步驟正在進行時按著鍵盤上的 鍵進入 BIOS 程式畫面重新設定 BIOS 資料。

除了清除 CMOS 組態資料之外，請勿將主機板上 CLRTC 的跳線帽由預設值的位置移除，因為這麼做可能會導致系統開機失敗。

• 如果上述方法無效，請移除主機板上的內建電池，再將跳線帽移除一次來清除 CMOS 組態資料。在 CMOS 組態資料清除後，請將電池重新裝回主機板。
  如果您是因為超頻的緣故導致系統無法正常開機，您無須使用上述的組態資料清除方式來排除問題。建議可以採用 C.P.R（CPU 自動參數回復）功能，只要將系統重新開啟 BIOS 即可自動回復預設值。
• 由於晶片組的運作，若要啟動 C.P.R. 功能，必須先將 AC 電源關閉，在重新啟動系統之前，請先將電源關閉或將插頭拔起。

2. CPU 超壓設定（3-pin CPU_OV）

這個跳線帽可讓您依照安裝的處理器類型，設定較高的處理器電壓以獲得更有彈性的超頻系統。若要獲得更多的處理器電壓，將跳線帽針腳設為 2-3，若要回復預設的處理器電壓設定，將跳線帽針腳移回 1-2 的位置。

1.1.8 內建 LED 指示燈

1. POST 狀態指示燈

POST 狀態指示燈用來在主機板開機過程中依序檢查重要元件，包括處理器、記憶體、VGA 顯示卡與硬碟，若是出現錯誤，在出現問題裝置旁的指示燈會持續亮著，直到問題解決才會熄滅。

當 EZ XMP 開關設定為 Enabled 時，指示燈就會亮起。

3. 電力指示燈 (PWR_LED)

當主機板上內建的電力指示燈（PWR_LED）亮著時，表示當前系統是處於正常運作、省電模式或者軟關機的狀態中，並非完全斷電。這個警示燈可用來提醒您在置入或移除任何的硬體裝置之前，都必須先移除電源，等待警示燈熄滅才可進行。請參考下圖所示。

當 SLI/CFX 開關設定為 Enabled 時，PCIE 指示燈將會亮起指出應使用的 PCIE 插槽。

5. Q-Code 指示燈

Q-Code 指示燈設計為 2 位元顯示，用來得知系統狀態。請參考下一頁 Q-Code 列表來獲得更詳細的資訊。

Q-Code 列表

這些插槽可支援使用 Serial ATA 6.0 Gb/s 排線來連接 Serial ATA 6.0 Gb/s 硬碟。

若您安裝了 Serial ATA 硬碟，您可以透過 Intel® Rapid Storage 技術，與內建的 Intel® X99 晶片組來建立 RAID 0、RAID 1、RAID 5、RAID 10 磁碟陣列。

STRIX X99 GAMING Intel® SATA 6 Gb/s connectors

將 SATA 訊號線上的直角接頭端（right angle side）連接在 SATA 裝置上，或是將直角接頭端安裝至主機板內建的 SATA 連接埠，以避免造成與較大顯示卡的衝突。

• 這些插槽的預設值為 [AHCI Mode]，若您想要使用這些插槽來建構 Serial ATA RAID 功能，請將 BIOS 程式中的 SATA Mode 項目設定為 [RAID Mode]。請參考 3.6.3 PCH 儲存裝置設定（PCH Storage Configuration）一節的詳細說明。
• 在建立 RAID 磁碟陣列之前，請先參考驅動程式與應用程式光碟中使用手冊的說明。

• SATAEXPRESS_1 插槽可以支援一個 SATA Express 裝置，或二個 SATA 裝置。
• 由於晶片組的組態，SATA6G_78 與 SATA6G_910 連接埠，不支援 Intel Rapid Storage 技術，包含 RAID 設定。

2. M.2 插槽 3

這個插槽用來安裝 M.2 (NGFF) SSD 模組。

這個插槽支援 M Key 與 2242/2260/2280/22110 類型儲存裝置。
• M.2 連接埠與 U.2 連接埠共享頻寬。

3. U.2 連接埠 (U.2)

這個連接埠用來支援 PCIE 3.0 × 4 NVM Express 儲存裝置。

系統會在切換時重新啟動數次。

這個插槽用來連接 USB 3.0 模組，可在前面板或後側連接埠擴充 USB 3.0 模組。當您安裝 USB 3.0 模組，您可以享受 USB 3.0 的益處，包括有更快的資料傳輸率最高達 5Gbps、對可充電的 USB 裝置更快的充電速度、更佳化能源效率，以及與 USB 2.0 向下相容。

USB 3.0 模組為選購配備，請另行購買。

• 這個插槽是以 xHCI 規格為基礎，建議您在 Windows® 7 作業系統中安裝相關的驅動程式來充分使用 USB 3.0 插槽。
  • 安裝的 USB 3.0 裝置視作業系統設定而運行在 xHCI 或 EHCI 狀態。
• 這些 USB 3.0 連接埠在您使用 USB 3.0 Boost 功能時，支援 Windows® 8/Windows® 8.1 作業系統中原生的 UASP 傳輸標準與 Turbo 模式。

5. USB 2.0 連接插槽（10-1 pin USB1112；USB1314）

這些 USB 擴充套件排線插槽支援 USB 2.0 規格，將 USB 模組排線連接至任何一個插槽，然後將模組安裝到機殼後側面板中開放的插槽。這些 USB 插槽與 USB 2.0 規格相容，並支援傳輸速率最高達 480 MBps。

請勿將 1394 排線連接到 USB 插槽上，這麼做可能會導致主機板的損毀。

若是您的機殼擁有前面板 USB 連接埠，您可以將前面板 USB 排線連接至 ASUS Q-Connector（USB），然後將 Q-Connector（USB）安裝至主機板內建的 USB 插槽上。

USB 2.0 模組為選購配備，請另行購買。

1. 中央處理器風扇、水泵、中央處理器選用風扇、機殼風扇電源插槽、High AMP 風扇插座（4-pin CPU_FAN; 4-pin CPU_OPT; 4-pin W_PUMP; 4-pin H_AMP_FAN; 5-pin EXT_FAN; 4-pin CHA_FAN1-2）

將風扇排線連接至風扇插槽，並確認每條連接排線的黑線是接到風扇電源插槽上的接地端（GND）。

• 千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，那麼很容易因為主機內部溫度逐漸昇高而導致當機，甚至更嚴重者會燒毀主機板上的電子元件。注意：這些插槽並不是單純的排針！不要將跳線帽套在它們的針腳上。
  • 請確認處理器風扇排線完全插入中央處理器風扇插槽。

• CPU 風扇（CPU_FAN）插槽支援處理器風扇最大達 1A（12W）的風扇電源。
• 在 X99 平台，僅有 CPU 風扇（CPU_FAN）、機殼風扇（CHA_FAN）與擴充風扇（EXT_FAN）插槽支援華碩 Fan Xpert 3 功能。
• 擴充風扇（EXT_FAN）插槽支援 5 個溫度感應來源的其中 2 個。
• 處理器風扇插槽會自動偵測安裝的處理器風扇類型，並自動切換控制模式。若要設定處理器風扇控制模式，請進入 BIOS 程式的 Advanced Mode > Monitor > CPU Q-Fan Control 選項。
• 若要安裝更多風扇，請參考 2.1.8 安裝擴充卡 —節的說明。
• 當您連接較高電流量的風扇（1A 或以上）至 H_AMP_FAN 插座時，建議您使用 4-pin PWM 風扇以獲得更好的 Q-Fan 效能。
• 若要將高電流量的 3-pin 直流（DC）風扇連接至 H_AMP_FAN 插座時，請確認 Q-Fan 功能已停用。
• 若要完整使用風扇控制功能，請您確認僅連接配件所附的輔助風扇至CPU_FAN插座。

風扇擴充卡為選購配備，請另行購買。

這些電源插槽用來連接一個 ATX +12V 電源。電源所提供的連接插頭已經過特別設計，只能以一個特定方向插入主機板上的電源插槽。找到正確的插入方向後，僅需穩穩地將之套進插槽中即可。

• 建議您使用與 2.0 規格（或更高）的 24-pin ATX 12V 相容的電源（PSU），才能提供至少 350W 高功率的電源，以供應系統足夠的電源需求。
• 請務必連接 8-pin EATX12V_1 電源插頭，否則系統可能無法順利啟動。
  如果您想要安裝其他的硬體裝置，請務必使用較高功率的電源以提供足夠的裝置用電需求。若電源無法提供裝置足夠的用電需求，則系統將會變得不穩定或無法開啟。
• 若是您想要安裝二張或更多的高階 PCI Express x16 顯示卡，請使用 1000 瓦以上的電源以確保執行穩定。

8. 系統控制面板連接排針（20-3 pin PANEL）

這一組連接排針包括了數個連接到電腦主機前面板的功能接針。下述將針對各項功能作逐一簡短說明。

- 系統電源指示燈連接排針（2-pin/3-1 pin PLED）

這組排針可連接到電腦主機面板上的系統電源指示燈。在您啟動電腦並且使用電腦的情況下，該指示燈會持續亮著；而當指示燈閃爍亮著時，即表示電腦正處於睡眠模式中。

您可以連接此組 HDD_LED 接針到電腦主機面板上的硬碟動作指示燈號，如此一旦硬碟有存取動作時，指示燈隨即亮起。

- 機殼喇叭連接排針（4-pin SPEAKER）

這組四腳位排針連接到電腦主機機殼中的喇叭。當系統正常啟動便可聽到嗶嗶聲，若啟動時發生問題，則會以不同長短的音調來警示。

- ATX 電源/軟關機開關連接排針（2-pin PWRSW）

這組排針連接到電腦主機面板上控制電腦電源的開關。您可以根據 BIOS 程式或作業系統的設定，來決定當按下開關時電腦會在正常執行和睡眠模式間切換，或者是在正常執行和軟關機模式間切換。若要關機，請持續按住電源開關超過四秒的時間。

- 重置開關連接排針（2-pin RESET）

這組兩腳位排針連接到電腦主機面板上的 Reset 開關。可以讓您在不需要關掉電腦電源即可重新啟動，尤其在系統當機的時候特別有用。

- 機殼開啟警告排針 (2-pin CHASSIS)

這組排針提供給設計有機殼開啟偵測功能的電腦主機機殼之用。此外，尚須搭配一個外接式偵測裝置譬如機殼開啟偵測感應器或者微型開關。在本功能啟用時，若您有任何移動機殼元件的動作，感應器會隨即偵測到並且送出一信號到這組接針，最後會由系統記錄下來這次的機殼開啟事件。

9. TPM 插座（14-1 pin TPM）

這個插座支援可信任安全平台模組（TPM）系統，用來安全地儲存金鑰、數位認證、密碼和資料。可信任安全平台模組（TPM）系統也用來協助加強網路安全，保護數位身分，以及確保平台的安全性。

TPM 模組為選購配備，請另行購買。

10. DirectKey 連接埠（2-pin DRCT）

這個連接埠用來連接機殼上的按鈕來支援使用 DirectX Key 功能。將機殼上支援本功能按鈕之排線，從機殼連接至主機板。

請確認您的機殼配備有支援本功能之排線，請參考機殼的使用手冊來獲得詳細的說明。

11. Thunderbolt 接頭（5-pin TB_HEADER）

這個插槽用來連接附加的 Thunderbolt I/O 卡，以支援 Intel Thunderbolt 技術，您可以在一個串接設定中連接最高達六個支援 Thunderbolt 的裝置與一個支援 DisplayPort 的顯示裝置。

附加的 Thunderbolt I/O 卡與 Thunderbolt 排線為選購配備，請另行購買。

12. 溫度感應線連接排針 (2-pin T_SENSOR1)

這些連接排針為提供感應器排線連接，以監控裝置與主機板上重要元件的溫度。連接溫度感應器排線，然後將感應器放置在這些裝置或主機板的元件上面，便可進行偵測其溫度。

13. RGB 接頭（4-pin RGB_HEADER）

這個插槽用來連接 RGB LED 燈條（LED Strips）。

• RGB 接頭支援 5050 RGB 多彩 LED 燈條（+12V/G/R/B），燈條總輸出電流限制為 2 安培（12 伏特），長度限制為 2 公尺。
• 若您的 LED 燈條未亮起，請檢查 RGB LED 延長排線與 RGB LED 燈條是否連接至正確的方向。連接時，請將延長排線與燈條上的 +12 伏特針腳與主機板上的 +12 伏特接頭對齊。

在您安裝或刪除任何元件之前，請確認 ATX 電源的電源開關是切換到關閉（OFF）的位置，而最安全的做法是先暫時拔出電源的電源線，等到安裝/刪除工作完成後再將之接回。如此可避免因仍有電力殘留在系統中而嚴重損及主機板、周邊裝置、元件等。

• 實際的亮度與色彩會依 LED 燈條的不同而異。
• LED 燈條僅會在操作系統下亮起。

1. ROG 擴充 - ROG_EXT 連接排針 (18-1 pin ROG_EXT)

這組排針供您連接遊戲前置面板（Front Base）。

• 遊戲前置面板（Front Base）為選購配備，需另行購買。
• 有關 Front Base 的更多詳細資訊，請造訪 tw.asus.com。

1. 序列埠連接插座（10-1 pin COM）

這組插座是用來連接序列埠（COM）。將序列埠模組的排線連接到這個插座，接著將該模組安裝到機殼後側面板空的插槽中。

16. 前面板音效連接排針（10-1 pin AAFP）

這組音效外接排針供您連接到前面板的音效排線，除了讓您可以輕鬆地通過主機前面板來控制音效輸入/輸出等功能，並且支援 AC' 97 或 HD Audio 音效標準。將前面板音效輸出/輸入模組的連接排線之一端連接到這個插槽上。

• 建議您將支援高傳真（high definition）音效的前面板音效模組連接到這組排針，如此才能獲得高傳真音效的功能。
• 若要將高傳真音效前面板模組安裝至本接針或是要將 AC 97 音效前面版模組安裝至本接針，請將 BIOS 程式中 Front Panel Type 項目設定為 [HD] 或 [AC97]。

第二章

2.1 建立您的電腦系統

2.1.1 安裝主機板

本章節的圖示僅供參考，主機板的構造可能會隨著型號而有所不同，但是安裝的步驟仍然是相同的。

1. 將主機板放入機殼，並確認後側 I/O 連接埠對齊機殼的後側 I/O 面板。

1. 將九個螺絲放入主機板上的螺絲孔並旋轉鎖緊，以確保將主機板鎖至機殼。

請勿將螺絲鎖得太緊！否則容易導致主機板的印刷電路板產生龜裂。

2.1.2 安装中央處理器

請記下開/關雙固定扳手的順序，依照印在處理器金屬密封艙口或是下列圖示的說明安裝處理器，當處理器放置完成並將固定扳手扣好後，塑膠保護蓋會自動彈出。

1

2

4

在安裝散熱片與風扇之前若有需要，請先將處理器與散熱片塗上散熱膏。

安裝散熱片與風扇
1

2

2.1.4 安裝記憶體模組

請安裝至少一組記憶體模組至 A1*/B1*/C1*/D1* 插槽。

1

• 請勿單獨連接 4-pin 電源插座，以避免主機板因大量運作而過熱。
• 請確實連接 8-pin 電源插座或同時連接 4-pin 與 8-pin 電源插座。

2.1.6 安装 SATA 裝置

1

USB 2.0 與 USB 3.0 為選購配備，需另行購買。

2.1.8 安裝擴充卡

安裝 PCIe x16 顯示卡

本章節圖示僅供參考，主機板的外觀結構可能會依照您所購買的型號而異，但以上的安裝程序適用於任一型號的主機板。
• 風扇擴充卡為選購配備，需另行購買。

2.1.9 安裝 Wi-Fi 天線

安裝華碩 2T2R 雙頻 Wi-Fi 天線

將包裝盒內附的華碩 2T2R 雙頻 Wi-Fi 天線連接至機殼後側面板的 Wi-Fi 連接埠。

• 請確認華碩 2T2R 雙頻 Wi-Fi 天線已經安裝至 Wi-Fi 連接埠。
• 請將天線與所有人員保持至少 20 公分的距離。

上圖僅供參考，I/O 連接埠可能會依照您所購買的型號而有不同，但是 Wi-Fi 天線安裝程序適用於任一型號。

2.2 BIOS 更新應用程式

USB BIOS Flashback

USB BIOS Flashback 提供最簡單更新 BIOS 的方法。使用者可以輕鬆嘗試使用新的 BIOS 版本來進行超頻，不需要進入 BIOS 或作業系統，只要插入 USB 儲存裝置然後按下 BIOS Flashback 按鈕三秒鐘，BIOS 程式就會自動在待機狀態下更新。

請依照以下步驟使用 USB BIOS Flashback：

1. 將包裝盒內附的驅動程式與應用程式 DVD 光碟放入光碟機，然後安裝 USB BIOS Flashback 安裝精靈。請依照螢幕指示的步驟來完成程式的安裝。

2. 將 USB 儲存裝置插入 USB Flashback 連接埠。

- 建議您使用 USB 2.0 儲存裝置來儲存最新的 BIOS，可以獲得更好的相容性與穩定性。

• 請參考 2.3.1 後側面板連接埠來找到支援 USB BIOS Flashback 的 USB 連接埠位置。

1. 啟動 USB BIOS Flashback 安裝精靈來自動下載最新的 BIOS。
2. 將電腦關機。
3. 按下主機板上的 BIOS Flashback 按鈕約三秒鐘直到 Flashback 指示燈閃爍三次，表示 BIOS Flashback 功能已經啟動。

USB BIOS Flashback 按鈕 USB BIOS Flashback 連接埠

1. 當指示燈停止閃爍時，即表示更新已經完成。

若要在 BIOS 設定中使用更多的 BIOS 更新程式，請參考第三章 3.11 更新 BIOS 程式一節的說明。

• 在更新 BIOS 過程中，請勿將外接式儲存裝置、電源拔除，也請勿按下 CLR_CMOS 按鈕，否則更新過程將會被中斷。若是發生更新中斷的狀況，請依照上述步驟重新進行更新直至更新完成為止。
• 若燈號閃爍超過五秒鐘，並轉變為持續亮著，表示 BIOS Flashback 動作沒有正確被執行，可能造成的原因有二，分別為：1. 外接式儲存裝置安裝不正確；2. 不正確的檔案名稱或不相容的檔案格式，若是發生這種情況，請重新啟動系統來關閉燈號。
• 更新 BIOS 可能會有風險，若是在更新過程中發生 BIOS 程式毀損導致系統無法重新開機時，請與當地的客服中心連絡尋求協助。

2.3 主機板後側與音效連接埠

2.3.1 後側面板連接埠

後側面板連接埠

1. USB BIOS Flashback 按鈕 7. USB 3.0 連接埠 E34
2. 鍵盤/滑鼠複合式連接埠 8. USB 3.0 連接埠 E2_5 (底部連接埠支援 USB BIOS Flashback)
3. Intel® LAN 連接埠*	9. USB 3.1 Type-C 連接埠 EC1
4. USB 3.1 Type-A EA2 10. Wi-Fi 802.11	a/b/g/n/ac,藍牙 V4.0*
5. USB 2.0 連接埠 78 11. S/PDIF 光纖排線輸出連接埠
6. USB 2.0 連接埠 910 12. 音效輸出/輸入接頭**

* 與 **：請參考下頁表格中網路連接埠指示燈與音效連接埠的定義。

• 已連接的 USB 3.0 裝置將按照作業系統的設定以 xHCI 或 EHCI 模式運作。
  • USB 3.0 裝置僅可作為資料儲存裝置使用。
  • 強烈建議您將 USB 3.0 裝置連接到 USB 3.0 連接埠，以得到更快的傳送速率與更好的效能。
• 由於 Intel X99 系列晶片組的設計，所有連接至 USB 2.0 與 USB 3.0 連接埠的 USB 裝置都是由 xHCI 控制器所控制。一些傳統的 USB 裝置必須更新韌體後才能擁有更好的相容性。

* 網路指示燈之燈號說明

Activity 連線指示燈 Speed 指示燈
狀態 說明 狀態 說明
關閉 沒有連線 關閉 連線速度 10 Mbps
橘色燈號 已連線	橘色燈號 連線 速度 100 Mbps
橘色燈號(閃爍)	資料傳輸中 綠色燈號 連線 速度 1 Gbps
橘色燈號(閃爍然後持續亮著)	準備從 S5 模式中喚醒系統

ACT/LINK SPEED 指示燈 指示燈

網路連接埠

您可以在 BIOS 程式中關閉網路控制器。由於硬體的設計，LAN1 連接埠指示燈在關閉時可能會繼續閃爍。

**二、四、六或八聲道音效設定

接頭 耳機/二聲道喇叭輸出	四聲道喇叭輸出 六聲道喇叭輸出 八聲道喇叭輸出
淺藍色 聲音輸入端 聲音輸入端 聲音輸入端 聲音輸入端
草綠色 聲音輸出端 前置喇叭輸出 前置喇叭輸出 前置喇叭輸出
粉紅色 麥克風輸入 麥克風輸入 麥克風輸入 麥克風輸入
橘色 -	-	中央聲道/重低音喇叭輸出
黑色 -	後置喇叭輸出 後置喇叭輸出 後置喇叭輸出

2.3.2 音效輸出/輸入連接圖示說明

音效輸出/輸入連接埠

連接耳機與麥克風

若使用 Windows 8.1/10 作業系統，在六聲道設定中只能使用淺藍色的音效連接埠來作為側邊喇叭輸出。

連接 7.1 聲道喇叭

當 DTS UltraPC II 功能啟動時，請確認後置喇叭有正確地連接至灰色連接埠。

2.4 第一次啟動電腦

1. 確認所有排線與接腳都接妥，然後蓋上機殼的外蓋。
2. 確定所有的開關都已關閉
3. 將電源線接上機殼背面的電輸入插座。
4. 情況許可的話，最好將電源線路上加接突波吸收/保護器。
5. 您可以先開啟以下周邊的電源：

a. 顯示器
b. 外接式 SCSI 接頭周邊裝置（從串連的最後端開始）
c. 系統電源

1. 送電之後，機殼面板上應該會有電源指示燈亮起才對。如果是使用 ATX 電源的話，必須等到面板按鈕被觸碰後才會啟動電源，電源指示燈此時才會亮起。如果您的電腦符合綠色省電標準，已隨時準備可以進入省電模式的話，顯示器指示燈也會亮起。如果啟動過程一切順利的話，不久就可以在顯示器上看到畫面了，如果送電之後超過 30 秒而畫面未有動靜的話，表示電腦的設定尚有問題存在，請再進一步地的檢查各項動作，如果還是不行，就需要向廠商求助了！

BIOS 曝聲所代表的意義

嗶聲 代表意義
一短嗶聲	偵測到 VGA 顯示卡快速啟動設定為關閉沒有鍵盤被偵測到
一連續嗶聲後跟隨兩短嗶聲,暫停一下然後重複	沒有記憶體被偵測到
一連續嗶聲後跟隨三短嗶聲 沒有 VGA 顯示卡被偵測到
一連續嗶聲後跟隨四短嗶聲 硬體組件失效

1. 在電源開啟之後可按下 鍵以進入 BIOS 的設定模式，詳細設定方法請看本使用手冊的第三章部份。

2.5 關閉電源

當系統在開機狀態，壓著電源開關少於四秒鐘，系統會根據 BIOS 的設定，進入睡眠或軟開機模式；若是壓著電源開關多於四秒，不論 BIOS 的設定為何，系統則會直接進入軟開機模式。

第三章

3.1 認識 BIOS 程式

華碩全新的 UEFI BIOS 是可延伸韌體介面，符合最新的 UEFI 架構，這個友善的使用介面，跳脫傳統使用鍵盤輸入 BIOS 方式，提供更有彈性與更便利的滑鼠控制操作。您可以輕易地使用新的 UEFI BIOS，如同操作您的作業系統般順暢。在本使用手冊中的「BIOS」一詞除非特別說明，所指皆為「UEFI BIOS」。

BIOS（Basic Input and Output System；基本輸出入系統）用來儲存系統開機時所需要的硬體設定，例如儲存裝置設定、超頻設定、進階電源管理與開機設定等，這些設定會儲存在主機板的 CMOS 中，在正常情況下，預設的 BIOS 程式設定提供大多數使用情況下可以獲得更佳的運作效能，建議您不要變更預設的 BIOS 設定，除了以下幾種狀況：

• 在系統啟動期間，螢幕上出現錯誤訊息，並要求您執行 BIOS 程式設定。
  • 安裝新的系統元件，需要進一步的 BIOS 設定或更新。

不適當的 BIOS 設定可能會導致系統不穩定或開機失敗，強烈建議您只有在受過訓練專業人士的協助下，才可以執行 BIOS 程式設定的變更。

下載或更新 BIOS 檔案時，請將檔案名稱變更為 STXX99.CAP 給本主機板使用。

3.2 BIOS 設定程式

華碩 BIOS 設定程式以簡單容易使用為訴求，選單方式的設計讓您可以輕鬆的瀏覽選項，進入次選單點選您要的設定，假如您不小心做錯誤的設定，而不知道如何補救時，本設定程式提供一個快速鍵直接回復到上一個設定，這些將在以下的章節中有更進一步的說明。

在啟動電腦時進入 BIOS 設定程式

若要在啟動電腦時進入 BIOS 設定程式，請在系統仍在自我測試（POST，Power-On Self Test）時，按下 鍵，就可以進入設定程式，如果您超過時間才按 鍵，則 POST 程式會自動繼續執行開機測試。

在 POST 後進入 BIOS 設定程式

請依照以下步驟在 POST 後進入 BIOS 設定程式：

• 同時按下 + + 鍵。
• 按下機殼上的 鍵重新開機。
• 按下電源按鈕關機後再重新開機。請在使用上述兩個方法後仍無法進入 BIOS 設定程式時，再使用此方法。

在執行以上任一程序後，按下 鍵進入 BIOS 程式。

• 在本章節的 BIOS 程式畫面僅供參考，將可能與您所見到的畫面有所差異。
• 若您想在 BIOS 設定程式中使用滑鼠操控，請先確認已將滑鼠連接至主機板。
• BIOS 程式的出廠預設值可讓系統運作處於更佳效能，但是若系統因您改變 BIOS 程式而導致不穩定，請讀取出廠預設值或按下快速鍵 來保持系統的穩定。請參閱 3.10 離開 BIOS 程式一節中 Load Optimized Defaults 項目的詳細說明。
• 若是變更 BIOS 設定後開機失敗，請試著使用清除 CMOS，然後將主機板的設定值回復為預設值。請參考 1.2.6 主機板上的內建按鈕與開關一節的說明。
• BIOS 設定程式不支援使用藍牙設備。

BIOS 選單畫面

本主機板的 BIOS 設定程式提供您 EZ Mode 和 Advanced Mode 兩種模式。您可以使用滑鼠點選畫面右下角的 EZ Mode/Advanced Mode，或按 鍵進行切換。

3.2.1 EZ Mode

本主機板的 BIOS 設定程式的預設值為 EZ Mode。您可以在 EZ Mode 中檢視系統基本資料，並可以選擇顯示語言、喜好設定及開機裝置順序。若要進入 Advanced Mode，請點選畫面右下角 Advanced Mode，或是按下 快速鍵。

進入 BIOS 設定程式的畫面可個人化設定，請參考 3.8 啟動選單（Boot menu）中關於 Setup Mode 項目的說明。

開機裝置的選項將依您所安裝的裝置而異。

3.2.2 Advanced Mode

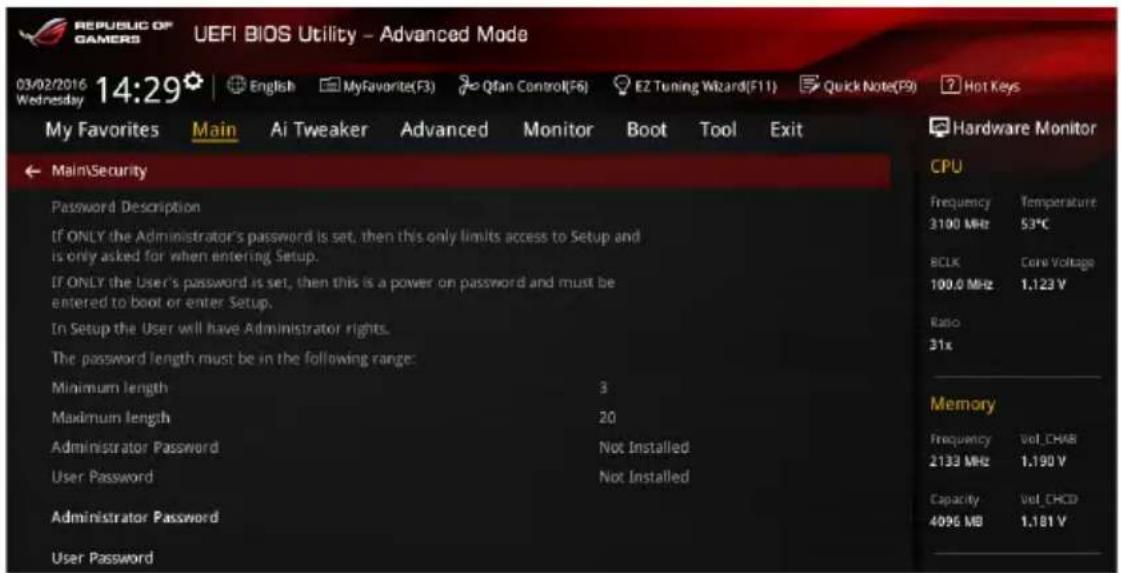

Advanced Mode 提供您更進階的 BIOS 設定選項。以下為 Advanced Mode 畫面之範例，各個設定選項的詳細說明請參考之後的章節。

若要進入 Advanced Mode，請點選畫面右下角 Advanced Mode，或是按下 快速鍵。

功能表列

BIOS 設定程式最上方各選單功能說明如下：

My Favorites	本項目將記錄時常使用的系統設定及設定值。
Main 本項目提供系統基本設定。
Ai Tweaker 本項目提供超頻設定。
Advanced 本項目提供系統進階功能設定。
Monitor 本項目提供溫度、電源及風扇功能設定。
Boot 本項目提供開機磁碟設定。
Tool 本項目提供特殊功能設定。
Exit 本項目提供離開 BIOS 設定程式與出廠預設值還原功能。

選單項目

於功能表列選定選項時，被選擇的功能將會反白，即選擇 Main 選單所出現的項目。

點選選單中的其他項目（例如：Ai Tweaker、Advanced、Monitor、Boot 與 Exit）也會出現該項目不同的選項。

子選單

在選單畫面中，若功能選項前面有一個小三角形標記，代表此為子選單，您可利用方向鍵來選擇，並按下 鍵來進入子選單。

語言

這個按鈕位在功能表列的上方，用來選擇 BIOS 程式介面顯示的語言。點選這個按鈕來選擇您想要的 BIOS 畫面顯示語言。

我的最愛（F3）

這個按鈕位在功能表列的上方，用來以樹狀圖顯示所有的 BIOS 項目。選擇常用的 BIOS 設定項目並儲存至我的最愛選單。

請參考 3.3 我的最愛（My Favorites）一節以獲得更多資訊。

Q-Fan Control (F6)

這個按鈕位在功能表列的上方，用來顯示風扇現在的設定。使用這個按鈕來手動調整風扇至您想要的設定值。

請參考 3.2.3 QFan Control 一節以獲得更多資訊。

EZ Tuning 精靈（F11）

這個按鈕位在功能表列的上方，用來查看和調整系統的超頻設定，也可以讓您將主機板的 SATA 模式從 AHCI 變更為 RAID 模式。

請參考 3.2.4 EZ Tuning 精靈一節以獲得更多資訊。

快速筆記（F9）

按下此按鈕，可讓您針對已在 BIOS 中進行的設定輸入筆記。

• 快速筆記不支援以下鍵盤功能：刪除、剪下、複製與貼上。
• 您只能使用英文字母與數字來輸入筆記。

快速鍵

這個按鈕位在功能表列的上方，包含有 BIOS 程式設定的導引方向鍵，使用箭頭按鍵來選擇選單中的項目並變更設定。

捲軸

在選單畫面的右方若出現捲軸，即代表此頁選項超過可顯示的畫面，您可利用上/下方向鍵或是 PageUp/PageDown 鍵來切換畫面。

線上操作說明

在選單畫面的右上方為目前所選擇的作用選項的功能說明，此說明會依選項的不同而自動變更。使用 按鍵來抓取 BIOS 螢幕畫面，並儲存至攜帶式儲存裝置。

設定值

此區域顯示選單項目的設定值。這些項目中，有的功能選項僅為告知使用者目前執行狀態，並無法更改，此類項目就會以淡灰色顯示。而可更改的項目，當您使用方向鍵移動項目時，被選擇的項目以反白顯示。

設定值被選擇後以反白顯示。要改變設定值請選擇此項目，並按下 鍵以顯示設定值列表。

上次修改的設定按鈕

按下此按鈕可檢視您在 BIOS 設定中上一次所做的修改項目。

常見問題

您可以透過行動裝置掃描下方的 QR Code，立即進入華碩官方論壇，以解決您的相關問題。

QFan Control 用來設定風扇設定檔，或手動設定處理器與機殼風扇的運作速度。

手動設定風扇

從設定檔清單中選擇 Manual 來手動設定風扇運作的速度。

1. 選擇想要設定的風扇並查看該風扇現在的狀況。
2. 點選並拖曳速度點來調整風扇的運作速度。
3. 點選 套用（Apply）以儲存變更然後點選 Exit (ESC)。

3.2.4 EZ Tuning 精靈

EZ Tuning 精靈用來超頻處理器和記憶體模組、電腦使用與處理器風扇至更佳設定。透過這個功能您也可以輕鬆設定系統的 RAID 功能。

1. 在鍵盤按下 鍵或在 BIOS 程式畫面中點選 Tuning 精靈視窗。

1. 點選下一步（Next）。

2. 選擇電腦狀態為 Daily Computing 或 Gaming/Media Editing，然後點選下一步（Next）。

4 選擇安裝的處理器風扇類型（Box cooler、Tower cooler 或 Water cooler）然後點選下一步（Next）。

1. 在鍵盤按下 鍵或在 BIOS 程式畫面中點選 Tuning 精靈視窗，然後點選下一步（Next）。

IZ Mining Wizard(F11)

1. 點選 RAID 然後點選 下一步（Next）。

1. 選擇 RAID 的儲存類型為 PCIE 或 SATA，然後點選下一步（Next）。

1. 選擇 RAID 的儲存類型為 Easy Backup 或 Super Speed，然後點選下一步（Next）。

a. 若為 Easy Backup，點選下一步（Next）然後選擇從 Easy Backup (RAID1) 或 Easy Backup (RAID10)。

若您安裝了四個硬碟，可以只選擇 Easy Backup (RAID 10)。

b. 若為 Super Speed，點選下一步（Next）然後選擇從 Super Speed (RAID0) 或 Super Speed (RAID5)。

1. 選擇好 RAID 類型後，點選 下一步（Next） 然後再點選 確定（Yes） 來繼續 RAID 設定。

2. 完成 RAID 設定後，點選 Yes 離開 RAID 設定，然後再點選 OK 來重新啟動系統。

3.3 我的最愛（My Favorites）

在此選單中您可以輕鬆儲存並使用您偏好的 BIOS 項目設定。

我的最愛預設有多個效能、省電或是快速開機等相關常用選項。您可以依照自己的偏好新增或移除設定此選單項目。

新增項目至我的最愛

請依照以下步驟新增項目至我的最愛：

1. 在鍵盤按下 鍵或在 BIOS 程式畫面中點選圖畫面。

1. 在設定樹狀圖畫面中選擇想要儲存至我的最愛的 BIOS 項目。

1. 從主選單面板選擇項目，然後點選子選單中想要儲存至我的最愛的選項，再點選或輕觸是按下 按鍵。

以下項目無法加入至我的最愛：

• 有子選單的項目。

• 使用者自訂項目，例如：語言、開機裝置順序。
  • 設定項目，例如：記憶體 SPD 資訊、系統時間與日期。

• 點選 Exit (ESC) 或按下 鍵來關閉樹狀圖視窗。

• 到我的最愛選單查看已儲存的 BIOS 項目。

3.4 主選單（Main Menu）

當您進入 BIOS 設定程式的進階模式（Advanced Mode）時，首先出現的第一個畫面即為主選單。主選單顯示系統資訊概要，用來設定系統日期、時間、語言與安全設定。

安全性選單（Security）

本選單可讓您改變系統安全設定。

• 若您忘記設定的 BIOS 密碼，可以採用清除 CMOS 即時鐘（RTC）記憶體。請參考 1.1.6 主機板上的內建開關一節的說明。
• Administrator 或 User Password 項目預設值為 Not Installed，當您設定密碼之後將顯示為 [Installed]。

3.5 Ai Tweaker 選單（Ai Tweaker menu）

本選單可讓您設定超頻功能的相關選項。

注意！在您設定本進階選單的設定時，不正確的設定值將導致系統功能異常。

以下項目的預設值會隨著您所安裝的處理器與記憶體而不同。

將捲軸往下捲動來顯示以下項目。

本項目可以讓您設定 CPU 的超頻選項來達到您所想要的 CPU 外頻。請選擇以下任一種預設的超頻選項：

[Auto] 載入系統更佳化設定值。

[Manual] 自動更佳化處理器比值與 BCLK 頻率。

以下項目只有在 Ai Overclock Tuner 設定為 [Manual] 時才會出現。

CPU Strap [Auto]

本項目提供您選擇一個接近目標 BCLK（基本時脈）的 strap，或按照原本設定為 [Auto] 來讓 BIOS 自動決定。設定值有：[Auto] [100MHz] [125MHz] [166MHz] [250MHz]。

以下項目只有在 CPU Strap 設定為 [100MHz]、[125MHz]、[166MHz] 或 [250MHz] 時才會出現。

本項目用來依照指派的 CPU strap 選擇來源時脈以獲得更好的超頻能力。設定值有：[8Ohm dbl] [7Ohm dbl] [6Ohm dbl] [5Ohm dbl] [4Ohm dbl] [3Ohm dbl] [2Ohm dbl]。

本項目設定 LC PLL 為預設值以獲得更好的穩定度。當 BCLK（基本時脈）已經超過 100MHz 很多時請選擇 SB PLL。這項設定可能會影響其他需要精確時脈頻率的裝置。設定值有：[Auto] [LC PLL] [SB PLL]。

Filter PLL [Auto]

當您使用很高的 BCLK（基本時脈）時將本項目設定為 High BCLK Mode 來增進超頻效能。設定值有：[Auto] [Low BCLK Mode] [High BCLK Mode]。

本項目用來設定 BCLK 頻率以增強系統效能。您可以使用 <+ 與 <-> 鍵調整數值，數值變更的範圍為 80.0MHz 至 300.0MHz。

建議您依照處理器規格設定數值，設定過高的數值可能造成處理器永久性的損害。

本項目用來啟動系統超頻，從初始化 BCLK（基本時脈）頻率到指派的 BCLK 頻率。您可以使用 <+> 與 <-> 鍵調整數值，變更的範圍會依 BCLK 頻率的設定而異。

ASUS MultiCore Enhancement [Auto]

[Auto] 透過華碩核心比率的設定，可以獲得更佳超頻效能的最大值。

[Disabled] 本項目用來設定預設的核心比率。

CPU Core Ratio [Auto]

本項目用來設定 CPU 比值與自動同步。設定值有：[Auto] [Sync All Cores] [Per Core]。

CPU Core Ratio 設定為 [Per Core] 時會出現以下項目：

1-Core Ratio Limit [Auto]

[Auto] 選擇並套用 CPU 預設的 Turbo 倍頻設定。

[Manual] 選擇手動指定 1-Core Ration Limit 數值高於或等於 2-Core Ratio Limit。

本項目用來設定 BCLK 頻率到記憶體頻率比值。

[Auto] 記憶體速率設為最優化設定。

[100:100] BCLK 頻率到記憶體頻率比為 100:100。

[100:133] BCLK 頻率到記憶體頻率比為 100:133。

本項目可讓您設定記憶體的運作頻率。設定選項會隨著 BCLK Frequency 設定值變動。設定值有：[Auto] [DDR4-800MHz] - [DDR4-4000MHz]。

TPU 開關擁有二段式調整，讓您可以自動調整 CPU 的氣冷式與水冷式系統裝置，以獲得更佳化系統效能。設定值有：[Keep Current Settings] [TPU I] [TPU II]。

EPU Power Saving Mode [Disabled]

華碩 EPU 可以將處理器設定為最小能耗，啟動本功能來設定較低的 CPU VCCIN 與 Vcore 電壓，以達到更佳能源節省狀態。設定值有：[Disabled] [Enabled]。

DRAM Timing Control

本項目可讓您設定 DRAM timing 控制功能，您可以使用 <+> 與 <-> 鍵調整數值。當您要回復預設值時，請使用鍵盤輸入 並按下 鍵。

自行更改數值將會導致系統的不穩定與硬體損毀，當系統出現不穩定的狀況時，建議您使用預設值。

本項目用來設定較高的 CPU 輸入開機電壓來獲得更好的超頻能力。使用 <+> 與 <-> 按鍵調整數值，設定值以 0.01V 為間隔，變更的範圍由 0.80V 至 2.7V。

Load-line 是根據 Intel 所訂立之 VRM 規格，其設定值將影響 CPU 電壓。CPU 運作電壓將依 CPU 的負載呈比例性遞減，當您將此項目的設定值設定越高時，將可提高電壓值與超頻能力，但會增加 CPU 及 VRM 的溫度。請從 Level 1 至 Level 9 來調整處理器電源電壓從 0% 至 125%。設定值有：[Auto] [Level 1] - [Level 9]。

實際提昇的效能將視 CPU 型號而異。

請勿將散熱系統移除，散熱環境需受到監控。

本項目用來設定核心處理器的速度，使其在運作電力、電流與溫度條件限制下，可以比基本運作頻率更快的速度運作。設定值有：[Enabled] [Disabled]。

Extreme Over-Voltage [Disabled]

關閉本項目可以保護處理器不因過高的電壓而燒毀。當啟動本項目時，您可以選擇較高層級的電壓來進行超頻，但可能會降低處理器的使用壽命。設定值有：[Disabled] [Enabled]。

只有在 CPU 過壓跳線帽設定為 Enabled 時才能將本項目設定為啟動。請參考 1.1.2 主機板結構圖一節找到 CPU 過壓跳線帽的位置。

CPU Core Voltage [Auto]

本項目用來設定處理器核心的電壓饋電數量。當核心頻率增加時請提高電壓數量。設定值有：[Auto] [Manual Mode] [Offset Mode] [Adaptive Mode]。

3.6 進階選單（Advanced menu）

進階選單可讓您改變中央處理器與其他系統裝置的細部設定。

注意！在您設定本進階選單的設定時，不正確的數值將導致系統損毀。

3.6.1 處理器設定（CPU Configuration）

本項目可讓您得知中央處理器的各項資訊與變更中央處理器的相關設定。

以下畫面所顯示項目可能會因您所安裝處理器不同而有所差異。

啟動本項目可以讓高速執行緒處理器在作業系統內作為兩個邏輯處理器，允許作業系統同時處理二個執行緒或處理器。設定值有：[Disabled] [Enabled]。

3.6.2 PCH 設定（PCH Configuration）

PCI Express Configuration

本項目用來管理與設定 PCI Express 插槽。

PCIEX4_1 Speed [Auto]

本項目用來讓系統自動選擇 PCIe x4_1 插槽速度。設定值有：[Auto] [Gen1] [Gen2]。

PCIEX1_2 Speed [Auto]

本項目用來讓系統自動選擇 PCIe x1_2 插槽速度。設定為 [Gen1] 時，PCI-E 連接埠會以 PCI-E 1.0 速度運作。設定為 [Gen2] 時，PCI-E 連接埠會以 PCI-E 2.0 速度運作。設定值有：[Auto] [Gen1] [Gen2]。

3.6.3 PCH 儲存装置設定（PCH Storage Configuration）

當您進入 BIOS 設定程式時，BIOS 設定程式將自動偵測已安裝的 SATA 裝置。當未偵側到 SATA 裝置時將顯示 Not Present。

將捲軸往下捲動來顯示以下項目。

本項目可設定 SATA 硬體裝置的相關設定。

[Disabled] 關閉 SATA 功能。

[IDE] 若要將 Serial ATA 作為 Parallel ATA 實體儲存介面，請將本項目設定為 [IDE]。

[AHCI] 若要 Serial ATA 硬體裝置使用 Advanced Host Controller Interface (AHCI) 模式，請將本項目設定為 [AHCI]。AHCI 模式可讓內建的儲存裝置啟動進階的 Serial ATA 功能，藉由原生指令排序技術來提升工作效能。

[RAID] 若要在 Serial ATA 硬碟設定 RAID 磁碟陣列，請將本項目設定為 [RAID]。

以下項目只有在 SATA Controller 1 Mode Selection 設定為 [IDE] 時才會出現。

SATA6G 1-6 [Gray]

本項目顯示所有連接至 SATA6G 連接埠的裝置，若是有些連接埠沒有使用，則顯示為 [Not Installed]。

SATA6G_1(Gary) - SATA6G_6(Gary)

SATA6G 1(Gary) - SATA6G 6(Gary) [Enabled]

本項目可選擇 SATA 連接埠。設定值有：[Disabled] [Enabled]。

Hot Plug [Disabled]

這些項目用來啟動或關閉支援 SATA 熱抽換功能。設定值有：[Disabled] [Enabled]。

本項目可設定 SATA 硬體裝置的相關設定。

[Disabled] 關閉 SATA 功能。

[IDE] 若要將 Serial ATA 作為 Parallel ATA 實體儲存介面，請將本項目設定為 [IDE]。

[AHCI] 若要 Serial ATA 硬體裝置使用 Advanced Host Controller Interface (AHCI) 模式，請將本項目設定為 [AHCI]。AHCI 模式可讓內建的儲存裝置啟動進階的 Serial ATA 功能，藉由原生指令排序技術來提升工作效能。

由於 Intel 晶片組的限制，SATA 控制器 2 不支援 Intel Rapid Storage Technology 技術，包括 RAID 設定。

以下項目只有在 SATA Controller 1 Mode Selection 設定為 [IDE] 時才會出現。

SATA6G 7-10 [Black]

本項目顯示所有連接至 SATA6G 連接埠的裝置，若是有些連接埠沒有使用，則顯示為 [Not Installed]。

本項目為 LPM（連結電源管理，link power management）設計，支援更好的能源節省。設定為關閉時，SATA 連接埠的熱抽換功能也會關閉。設定值有：[Disabled] [Enabled]。

Hot Plug [Disabled] (SATA6G_1-6(Gray) / SATA6G_7-10(Black))

這些項目用來啟動或關閉支援 SATA 熱抽換功能。設定值有：[Disabled] [Enabled]。

本項目用來設定 NB PCI Express 設定值。

3.6.5 USB 裝置設定（USB Configuration）

本選單可讓您變更 USB 裝置的各項相關設定。

在 USB Devices 項目中會顯示自動偵測到的數值或裝置。若無連接任何裝置，則會顯示 None。

3.6.6 平台各項設定（Platform Misc Configuration）

本選單可讓您變更平台相關的各項設定。

3.6.7 內建装置設定（OnBoard Devices Configuration）

將捲軸往下捲動來顯示以下項目。

HD Audio Controller [Enabled]

[Enabled] 啟動高傳真音效控制器。

[Disabled] 關閉這個控制器。

PCIEX4_1 Slot Bandwidth [Auto]

[Auto] 當 USB3.1_EC1、USB3.1_EA2 與 USB3_E56 插槽啟動時，將以 Auto 模式運作。

[X1 mode] 當 USB3.1_EC1、USB3.1_EA2 與 USB3_E56 插槽啟動時，將以 x1 模式運作。

[X4 mode] 本項目讓系統以 x4 模式運作以獲得更高效能，並且關閉 USB3.1_EC1、USB3.1_EA2 與 USB3_E56 插槽。

PCIEX8_3 Slot Bandwidth [Auto]

[Auto] 當高於 x4 介面的 PCIe 裝置安裝於 PCIEX8_3 插槽時，PCIEX16/X8_1 與 PCIEX8_3 插槽自動以 x8 模式運作。

[X8 Mode] PCIEX16/X8_1 與 PCIEX8_3 插槽以 x8 模式運作。支援 x1/x2/x4/x8 裝置。

M2/U2 Switch [Auto]

[Auto] 頻寬預設為 U.2 連接埠。系統在自動偵測 M.2 裝置後，頻寬會切換至 M.2 連接埠。

[M.2 Mode] U.2 關閉時，頻寬會自動切換到 M.2 連接埠。

[U2.2 Mode] M.2 關閉時，頻寬會自動切換到 U.2 連接埠。

ASMedia USB 3.1 Controller [Enabled]

本項目用來啟動系統的 ASMedia ^® USB 3.1 控制器。設定值有：[Disabled][Enabled]。

ASMedia USB 3.1 Battery Charging Support [Disabled]

本項目用來啟動系統支援 ASMedia® USB 3.1 電池充電功能。設定值有：[Disabled] [Enabled]。

[Enabled] 指示燈在 SO（工作中）、S3（休眠）、S5（軟關機）時會亮起。在 S5 狀態且 ErP Ready 項目為啟動時，指示燈不會亮起。

[Disabled] 指示燈不會亮起。

以下項目只有在 RGB LED lighting effects 設定為 [Static] [Breathing] [Strobing] 時才會出現。

本項目可以讓您選擇 RGB 指示燈的顏色。

Bluetooth Controller [Enabled]

[Enabled] 啟動內建的藍牙控制器。

[Disabled] 關閉內建的控制器。

Wi-Fi Controller/PCIEx1_1 [Enabled]

[Enabled] 啟動內建的 Wi-Fi 控制器。

[Disabled] 關閉內建的控制器。

Intel LAN Controller [Enabled]

[Enabled] 啟動 Intel LAN1/2 網路控制器。

[Disabled] 關閉此控制器。

以下選項只有在 Intel LAN Controller 設定為 [Enabled] 時才會出現。

本項目可讓您開啟或關閉 Intel 網路控制器的 PXE OptionRom。設定值有：[On] [Off]。

本項目只有在主機板的序列埠安裝有裝置時才能作用。

Serial Port [On]

本項目用來啟動或關閉序列埠。設定值有：[On] [Off]。

Change Settings [IO=3F8H; IRQ=4]

本項目用來選擇 Super IO 裝置的更佳化設定。設定值有：[IO=3F8h; IRQ=4][IO=2F8h; IRQ=3][IO=3E8h; IRQ=4][IO=2E8h; IRQ=3]。

在 S4+S5 或 S5 休眠模式下關閉某些電源，減少待機模式下電力的流失，以符合歐盟能源使用產品（Energy Related Product）的規範。網路喚醒功能（WOL）、USB喚醒功能、音效，及主機板上 LED 指示燈的電源將會關閉，您可能無法使用網路功能、USB喚醒功能及音效提醒等。設定值有：[Disabled] [Enabled (S4+S5) [Enabled (S5)]。

3.6.9 網路協定堆疊設定（Network Stack Configuration）

Network Stack [Disable]

本項目用來啟動或關閉 UEFI 網路協定堆疊（network stack）功能。設定值有：[Disable] [Enable]。

3.6.10 HDD/SSD SMART Information

本選單顯示已連結裝置的 SMART information。

本選單顯示已連結裝置的 NVMe 控制器與驅動資訊。

3.7 監控選單（Monitor menu）

監控選單可讓您檢視系統溫度/電力狀態，並可用來變更風扇設定。

往下捲動來顯示其他 BIOS 項目。

CPU Q-Fan Control [Auto]

本項目用來設定 CPU Q-Fan 運作模式。

[Auto] 偵測安裝的處理器風扇類型並自動切換控制模式。

[PWM Mode] 在 PWM 模式啟動 CPU Q-Fan 控制來使用 4-pin 處理器風扇。

[DC Mode] 當安裝 3-pin 的處理器風扇時，請選擇本項目來使用 Q-Fan 控制的 DC 模式。

[Disabled] 關閉 CPU Q-Fan 控制功能。

這些項目用來設定主機板機殼風扇的 Q-Fan control 為 DC 模式、PWM 模式或關閉 Q-Fan controls 功能。設定值有：[Disabled] [DC Mode] [PWM Mode]。

Water Pump Control [Disabled]

[Disabled] 關閉此功能。

[DC mode] 啟動 DC 模式的機箱 Q-Fan 控制來使用水泵。

[PWM mode] 啟動 PWM 模式的機箱 Q-Fan 控制來使用水泵。

HAMP Fan Control [Auto]

本項目用來設定 HAMP 風扇運作。

設定值有：[Disabled] [Auto] [DC Mode] [PWM Mode]。

本項目依據所設定的溫度值以指定分配 HAMP 風扇。

設定值有：[CPU] [MotherBoard] [PCIEX16/X8_1 Slot] [PCIEX16_2 Slot] [VRM] [PCH] [T_Sensor1] [Ext_Sensor1] [Ext_Sensor2] [Ext_Sensor3] [Multiple Sources]。

HAMP Fan Speed Low Limit [300 RPM]

本項目用來選擇 HAMP 風扇的最低速度運作值。

設定值有：[Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM]。

本項目用來選擇在使用 HAMP 風扇時的適當模式。

設定値有：[Standard] [Silent] [Turbo] [Manual]。

這些項目用來設定擴充風扇的 Q-Fan control 為 DC 模式、PWM 模式或關閉 Q-Fan controls 功能。設定值有：[Disabled] [DC Mode] [PWM Mode]。

3.8 啟動選單（Boot menu）

本選單可讓您變更系統啟動裝置與相關功能。

[Disabled] 系統返回正常開機速度。

[Enabled] 加速系統啟動速度。

本項目當設定值為 [Disabled] 時，將關閉重新定向功能。設定值有：[Disabled] [DC Mode] [PWM Mode]。

Boot Logo Display [Auto]

[Auto] 設定在開機自我偵測（POST）過程中的開機畫面。

[Full Screen] 設定在開機自我偵測（POST）過程中的開機畫面為全螢幕。

[Disabled] 關閉全螢幕個人化開機畫面功能。

[Disabled] 關閉 DirectX Key 按鈕功能，當按下 DirectX Key 按鈕時系統僅會啟動或關機。

[Enabled] 當按下 DirectX Key 按鈕時系統會啟動並直接進入 BIOS。

Setup Mode

[Advanced Mode] 將 Advanced Mode 設定為 BIOS 設定程式的預設值。

[EZ Mode] 將 EZ Mode 設定為 BIOS 設定程式的預設值。

CSM（相容性支援模組）

本項目用來設定 CSM（相容性支援模組）項目來完全支援各種 VGA、啟動裝置和附加裝置，藉以獲得更佳的相容性。

Launch CSM

[Auto] 系統將自動偵測啟動裝置和附加裝置。

[Enabled] 為獲得更好的相容性，開啟 CSM 以完全支援非 UEFI 驅動的附加裝置或 Windows UEFI 模式。

[Disabled] 關閉此功能。

以下的項目只有在 Launch CSM 設為 [Enabled] 時才會出現。

Boot Devices Control [UEFI and Legacy OpROM]

本項目用來選擇想要啟動的裝置類型。設定值有：[UEFI and Legacy OPROM] [Legacy OPROM only] [UEFI only]。

本項目用來選擇想要執行的網路裝置。設定值有：[Legacy Only] [UEFI driver first] [Ignore]。

本項目用來選擇想要執行的儲存裝置類型。設定值有：[Legacy Only] [UEFI driver first] [Ignore]。

本項目用來選擇想要執行的 PCIe/PCI 擴充裝置類型。設定值有：[Legacy Only] [UEFI driver first]。

Secure Boot

本項目用來設定 Windows® 安全啟動的相關參數以及管理系統金鑰，以提升系統在開機自我偵測（POST）時的安全性，避免受到未授權的使用者與惡意軟體的危害。

OS Type [Windows UEFI mode]

[Windows UEFI Mode] 本項目用來選擇安裝的作業系統。執行

Microsoft® 安全啟動檢查。只有在 Windows® UEFI 模式或其他 Microsoft® 安全啟動相容作業系統中啟動時選擇此項目。

[Other OS] 在 Windows

^® 非 UEFI 模式中啟動時獲得更佳功能。Microsoft ^® 安全啟動功能僅可在 Windows ^® UEFI 模式下正確執行。

Boot Option Priorities

本項目讓您自行選擇開機磁碟並排列開機裝置順序。依照 1st、2nd、3rd 順序分別代表其開機裝置順序，而裝置的名稱將因使用的硬體裝置不同而有所差異。

• 欲進入 Windows OS 安全模式時，請在開機自我偵測（POST）時按下 （Windows 8 不支援這項功能）。
• 開機時您可以在 ASUS Logo 出現時按下 選擇啟動裝置。

Boot Override

本項目將顯示可使用的裝置，裝置的名稱將因使用的硬體裝置不同而有所差異。點選任一裝置可將該將置設定為開機裝置。

3.9 工具選單（Tools menu）

本工具選單可以讓您針對特別功能進行設定。請選擇選單中的選項並按下 鍵來顯示子選單。

GPU Post

本項目顯示安裝在本主機板的顯示卡，並顯示建議安裝的顯示卡數量讓您獲得更佳效能。

3.9.1 ASUS EZ Flash 3

本項目可以讓您啟動華碩 EZ Flash 3 程式，按下 會出現再次確認的視窗，請使用左右方向鍵選擇 [Yes] 或 [No]，接著按下 確認。

請參考 3.11.2 華碩 EZ Flash 3 的說明。

3.9.2 安全清除

固態硬碟（SSD）會隨著使用的時間與次數而降速。請定期清除固態硬碟，以維持良好速度。

安全清除僅限於 ACHI 模式時使用，請參考 進階選單 > SATA 設定 > AHCI 的說明。

欲使用安全清除功能，請參考進階選單>工具選單>安全清除的說明。

查看華碩官方論壇以了解更多安全清除固態硬碟的相關問題。為避免造成驅動器的不穩定，請勿在不相容的固態硬碟上清除資料。

• 對固態硬碟進行安全清除資料時，請勿將電腦關機或重新啟動。
- 安全清除只有在連接至 Intel® SATA 連接埠時才會出現。請參考手冊中 1.1.2 以獲得更多資訊。

• Frozen. 當選取的磁碟機狀態為 Frozen 時，不能執行安全清除。若要移除鎖定，應對 SSD 執行一次開機循環。透過將磁碟機先拔除後再插入即可完成此操作。
• Locked. 為避免無法順利於 SSD 執行安全清除，在執行安全清除時，請先解開已由華碩設定密碼的第三方軟體（Third-party software）。

Setup Animator [Disabled]

本項目用來開啟或關閉動畫設定。設定值有：[Enabled] [Disabled]。

3.9.3 ASUS O.C. Profile

本選單可以讓您儲存或載入 BIOS 設定。

本項目可以讓您載入先前儲存在 BIOS Flash 中的 BIOS 設定。輸入一個儲存在 BIOS 設定中的設定檔編號，然後按下 鍵並選擇 Yes 來載入檔案。

• 當進行 BIOS 升級時，請勿關閉或重新啟動系統以免造成系統開機失敗。
• 建議您只在相同的記憶體/處理器設定與相同的 BIOS 版本狀態下，更新 BIOS 程式。

Profile Name

本項目用來輸入設定檔名稱。

Save to Profile

本項目可以讓您儲存目前的 BIOS 檔案至 BIOS Flash 中，並建立一個設定檔。從 1 至 8 選擇一個設定檔編號並輸入該編號，然後按下 鍵，接著選擇 Yes。

本項目可以由 USB 儲存裝置載入或儲存設定檔，或是載入或儲存設定檔至 USB 儲存裝置。

3.9.4 ASUS SPD 資訊（ASUS SPD Information）

本選單顯示記憶體插槽的相關資訊。

3.10 離開 BIOS 程式（Exit menu）

本選單可讓您讀取 BIOS 程式出廠預設值與離開 BIOS 程式，並可儲存與取消對 BIOS 項目的變更。你也可以由 Exit 選單進入 EZ Mode。

Load Optimized Defaults

本項目可讓您載入 BIOS 程式設定選單中每個參數的預設值。當您選擇本項目或按下 ，便會出現一個確認對話視窗，選擇 Yes 以載入預設值。

Save Changes & Reset

當您完成對 BIOS 設定程式所做的變更後，請選擇本項目或按下 ，將會出現一個確認對話視窗，請選擇 Yes 以儲存設定並離開 BIOS 設定程式。

本項目可讓您放棄所做的變更，並回復原先儲存的設定。在選擇本項目或按下鍵後，將會出現一個確認對話視窗，請選擇 Yes 以放棄任何設定並載入原先儲存的設定，同時離開 BIOS 設定程式。

本項目可以讓您由含有資料系統的裝置中啟動 EFI Shell（shellx64.efi）。

3.11 更新 BIOS 程式

華碩網站上提供有最新的 BIOS 程式，可以強化系統的穩定度、相容性或執行效能，但是執行 BIOS 程式更新是具有潛在性風險的，若是使用現有版本的 BIOS 程式都沒有發生問題時，請勿手動執行更新 BIOS 程式。不適當的 BIOS 程式更新可能會導致系統開機失敗。若有需要，請使用以下各節的方法來更新您的 BIOS 程式。

請造訪華碩網站（http://tw.asus.com）來下載本主機板最新的 BIOS 程式。

1. EZ Update：在 Windows 作業系統中更新 BIOS 程式。
2. ASUS EZ Flash 3：使用 USB 隨身碟來更新 BIOS。
3. ASUS CrashFree BIOS 3：當 BIOS 檔案遺失或損毀時，可以使用 USB 隨身碟或主機板的驅動程式與公用程式光碟來更新 BIOS。

上述軟體請參考相關章節的詳細使用說明。

3.11.1 EZ Update

EZ Update 是一套可以讓您在 Windows 作業系統下，用來更新主機板 BIOS 檔案的公用程式。

• 在使用 EZ Update 之前，請先確認您已經經由內部網路對外連接，或者經由網際網路服務供應商（ISP）所提供的連線方式連接到網際網路。
  這個程式可以在主機板附贈的驅動程式及公用程式光碟中找到。

3.11.2 華碩 EZ Flash 3

華碩 EZ Flash 3 程式讓您能輕鬆的更新 BIOS 程式，可以不必再透過開機片的冗長程序或是到 DOS 模式下執行。

請至華碩網站 http://tw.asus.com 下載最新的 BIOS 程式檔案。

請依照以下步驟透過 USB 更新 BIOS 程式：

1. 進入 BIOS 設定程式的 Advanced Mode，選擇 Tool > ASUS EZ Flash Utility，接著請按下 鍵。
2. 將儲存有最新的 BIOS 檔案的 USB 隨身碟插入 USB 連接埠。再選擇 via Storage Devices。

1. 請使用 鍵操控 Drive 區域。
2. 請利用上/下方向鍵找到存放有最新 BIOS 檔案的 USB 隨身碟，接著請按下 鍵。
3. 請使用 鍵操控 Folder Info 區域。
4. 請利用上/下方向鍵找到 USB 隨身碟中最新的 BIOS 檔案，接著請按下 鍵開始 BIOS 更新作業。當 BIOS 更新作業完成後請重新啟動電腦。

• 本功能僅支援採用 FAT 32/16 格式的單一磁區 USB 隨身碟。
- 當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。

請讀取出廠預設值來保持系統的穩定。請參閱 3.10 離開 BIOS 程式一節中 Load Optimized Defaults 項目的詳細說明。

請依照以下步驟透過網際網路更新 BIOS 程式：

1. 進入 BIOS 設定程式的 Advanced Mode，選擇 Tool > ASUS EZ Flash Utility，接著請按下 鍵。
2. 選擇 by Internet。

1. 請利用左右向鍵選擇網路連線，接著請按下 鍵。

1. 按照操作步驟完成 BIOS 更新作業。
2. 當 BIOS 更新作業完成後請重新啟動電腦。

請讀取出廠預設值來保持系統的穩定。請參閱 3.10 離開 BIOS 程式一節中 Load Optimized Defaults 項目的詳細說明。

3.11.3 華碩 CrashFree BIOS 3

華碩最新自行研發的 CrashFree BIOS 3 工具程式，讓您在當 BIOS 程式和資料被病毒入侵或毀損時，可以輕鬆的從驅動程式及公用程式光碟，或是從含有最新或原始的 BIOS 檔案的 USB 隨身碟中回復 BIOS 程式的資料。

在驅動程式及公用程式光碟中的 BIOS 程式版本可能會比官方網站上的 BIOS 程式版本舊，若是想要使用更新的 BIOS 程式，請至 http://support.asus.com 網站下載，並儲存在可攜式儲存裝置中。

回復 BIOS 程式

請依照下列步驟使用公用程式光碟回復 BIOS 程式：

1. 啟動系統。
2. 將主機板的公用程式光碟放入光碟機，或是將含有最新或原始的 BIOS 檔案的 USB 隨身碟插入 USB 連接埠。
3. 接著工具程式便會自動檢查光碟片或儲存裝置中是否存有 BIOS 檔案。當搜尋到 BIOS 檔案後，工具程式會開始讀取 BIOS 檔案並自動進入 ASUS EZ Flash 3 程式。
4. 系統需要您進入 BIOS 程式來回復 BIOS 設定，為了確保系統的相容性與穩定性，建議您按下 按鍵來載入 BIOS 程式的預設值。

當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。

4.1 RAID 功能設定

本主機板支援以下 SATA RAID 解決方案。

若您想要使用設置有 RAID 磁碟陣列的硬碟機來啟動系統，請在安裝作業系統到選定的硬碟之前，先將公用程式 DVD 光碟內的 RAID 驅動程式檔案複製至磁碟片中。請參考 4.2 建立一張搭載有 RAID 驅動程式的磁片一節的說明。

4.1.1 RAID 定義

RAID 0 的主要功能為「Data striping」，即區塊延展。其運作模式是將磁碟陣列系統下所有硬碟組成一個虛擬的大硬碟，而資料存取方式是平均分散至多顆硬碟，是以並行的方式讀取/寫入資料至多顆硬碟，如此可增加存取的速度，若以二顆硬碟所建構的 RAID 0 磁碟陣列為例，傳輸速度約為陣列中轉速最慢的硬碟的二倍速度。整體而言，RAID 0 模式的磁碟陣列可增加資料傳輸的效能與速率。

RAID 1 的主要功能為「Data Mirroring」，即資料映射。其運作模式是將磁碟陣列系統所使用的硬碟，建立為一組映射對應（Mirrored Pair），並以平行的方式讀取/寫入資料至多顆硬碟。而寫入至各個硬碟的資料是完全一樣的，在讀取資料時，則可由本組內所有硬碟同時讀出。而 RAID 1 模式的磁碟陣列最主要就是其容錯功能（fault tolerance），它能在磁碟陣列中任何一顆硬碟發生故障的情況時，其它硬碟仍可以繼續動作，保持系統不中斷運行。即使陣列中某一顆硬碟損毀時，所有的資料仍會完整地保留在磁碟陣列的其它硬碟中。

RAID 5 的主要功能為將資料與驗證資訊加以延展，分別記錄到三部或以上的硬碟機中。而 RAID 5 陣列設定的優點，包括有取得更理想的硬碟效能、具備容錯能力，與更大的儲存容量。RAID 5 陣列模式最適合的使用範疇，可用於交叉處理作業、資料庫應用、企業資源的規劃，與商業系統的應用。這類型的陣列模式，最少需要三部硬碟機方可進行設定。

RAID 10 的主要功能為「Data striping」+「Data Mirroring」，也就是集 RAID 0 與 RAID 1 之所長，不但可運用到 RAID 0 模式所提供的高速傳輸速率，也保有了 RAID 1 模式的資料容錯功能，讓您不但享有高速的資料傳輸功能，對於資料的保存也無後顧之憂。

4.1.2 安裝 Serial ATA（SATA）硬碟機

本主機板支援 Serial ATA 硬碟機。為了更佳的效能表現，當您要建立陣列模式設定時，請盡可能採用具備相同型號與容量的硬碟機。

請依照以下安裝方式來建構 SATA RAID 磁碟陣列：

1. 將硬碟安裝至硬碟槽中。
2. 安裝硬碟連接排線，將欲建構磁碟陣列的硬碟連接至主機板。
3. 將 SATA 電源線連接到每一部硬碟機。

4.1.3 進入 UEFI BIOS 的 Intel® Rapid Storage Technology

請依照下列步驟來進入 UEFI BIOS 的 Intel® Rapid Storage Technology：

1. 在開機之後系統仍在記憶體的開機自我測試（Power-On Self Test，POST）時，按下 按鍵進入 BIOS 設定程式。
2. 進入主選單（Main）後，選擇 Advanced > PCH Storage Configuration 選項，然後按 。
3. 將 SATA Mode 選項設定為 [RAID Mode]。
4. 進入引導選單（Boot）後，選擇 CSM（相容性支援模組）> Launch CSM 選項，然後將項目設定為 [Disabled]。
5. 儲存您的設定值並退出 BIOS 程式，然後再次進入 BIOS 程式。
6. 進入主選單（Main）後，選擇 Intel Rapid Storage Technology 選項，然後按 以顯示 Intel Rapid Storage Technology 選單。

關於如何在 BIOS 中針對選單進行瀏覽與輸入，請參考第三章的相關說明。

由於晶片的限制，當您設定 SATA 連接埠為 RAID 時，所有的 SATA 連接埠均會以 RAID 模式運作。

建立 RAID 設定

請依照下列步驟建立 RAID 設定：

1. 從 Intel Rapid Storage Technology 選單中選擇 Create RAID Volume 然後按下 按鍵，會出現如下圖所示的視窗畫面。

1. 為您的 RAID 磁區輸入一個名稱，然後按下 按鍵。
2. 選擇您想要的 RAID 層級，然後按下 按鍵。
3. 當 Disk 選項出現，請按下 按鍵與選擇 X 以便選擇要進行陣列設定的硬碟裝置。接著如下圖所示的畫面便會出現。

1. 使用向上、向下方向鍵來選擇 RAID 磁碟陣列（RAID 0、RAID 10、RAID 5）要分割的容量，然後按下 按鍵。分割的數值可由 4KB 遞增至 128KB，資料分割的數值應該以硬碟使用的目的來決定。下列為建議選項：

RAID 0: 128KB

RAID 10: 64KB

RAID 5: 64KB

若此系統欲作為伺服器使用，建議您選擇較低的磁區大小；若此系統欲作為多媒體電腦用來執行影音的編輯製作，建議您選擇較高的磁區大小來獲得更佳的效能。

1. 輸入您所要的陣列容量，接著按下 按鍵。本項目預設值是採用最高可容許的磁碟容量。
2. 在 Create Volume 的提示對話框中再按下 按鍵來建立磁碟陣列，然後回到 Intel Rapid Storage Technology 選單。

當您要刪除 RAID 設定時請小心，儲存在硬碟中的資料會被全部刪除。

請依照以下步驟刪除 RAID 陣列：

1. 從 Intel Rapid Storage Technology 選單中選擇您想要刪除的 RAID 設定，然後按下 按鍵，會出現如下圖所示的視窗畫面。

1. 在 Delete 的提示對話框中按下 按鍵，再選擇 Yes 以刪除 RAID 設定，然後回到 Intel Rapid Storage Technology 選單或是選擇 No 以取消設定。

4.1.4 進入 Intel® Rapid Storage Technology Option ROM 公用程式

請依照下列步驟來進入 Intel® Rapid Storage Technology Option ROM 公用程式：

1. 啟動您的電腦。
2. 當系統執行開機自我檢測程序（POST）時，按下 按鍵來進入公用程式主選單。

在螢幕下方的 navigation 導覽鍵可讓您移動光棒到不同的選項並選擇選單中的選項。

本節中的 RAID BIOS 設定畫面僅供參考之用，故所顯示的畫面與實際設定畫面可能稍有不同。

本公用程式可以支援四個硬碟進行 RAID 設定。

建立 RAID 設定

請依照下列步驟建立 RAID 設定：

1. 選擇 1. Create RAID Volume 然後按下 按鍵，會出現如下圖所示的視窗畫面。

1. 為您的 RAID 磁區鍵入一個名稱，然後按下 按鍵。
2. 使用向上、向下方向鍵來選擇您想要的 RAID 層級，然後按下 按鍵。
3. 當 Disk 選項出現，請按下 按鍵以便選擇要進行陣列設定的硬碟裝置。接著如下圖所示的畫面便會出現。

1. 請使用向上、向下方向鍵來選擇硬碟裝置，確認後請按下 按鍵來進行選擇。接著被選定的硬碟裝置旁便會出現一個小三角形圖示。當要進行陣列設定的硬碟裝置選擇完畢後，請按下 按鍵。
2. 使用向上、向下方向鍵來選擇 RAID 磁碟陣列（RAID 0、RAID 10、RAID 5）要分割的容量，然後按下 按鍵。分割的數值可由 4KB 遞增至 128KB，資料分割的數值應該以硬碟使用的目的來決定。下列為建議選項：

RAID 0: 128KB

RAID 10: 64KB

RAID 5: 64KB

若此系統欲作為伺服器使用，建議您選擇較低的磁區大小；若此系統欲作為多媒體電腦用來執行影音的編輯製作，建議您選擇較高的磁區大小來獲得更佳的效能。

1. 輸入您所要的陣列容量，接著按下 按鍵。本項目預設值是採用最高可容許的磁碟容量。
2. 在 Create Volume 的提示對話框中再按下 按鍵來建立磁碟陣列，接著便會出現如下圖的視窗畫面。

1. 按下按鍵 來建立陣列並回到主選單，或是按下 來回到 CREATE VOLUME MENU（建立陣列標籤）選單。

當您要刪除 RAID 設定時請小心，儲存在硬碟中的資料會被全部刪除。

請依照以下步驟刪除 RAID 陣列：

1. 選擇 2. Delete RAID Volume 然後按下 按鍵，會出現如下圖所示的視窗畫面。

1. 使用向上、向下方向鍵來選擇您想要刪除的 RAID 設定，然後按下 按鍵。接著如下圖所示的畫面便會出現。

1. 按下 按鍵來刪除 RAID 並回到主選單，或是按下 來回到 DELETE VOLUME MENU（建立陣列標籤）選單。

離開 Intel® Rapid Storage Technology Option ROM 公用程式

請依照以下步驟離開公用程式：

1. 選擇 5. Exit 然後按下 按鍵，會出現如下圖所示的視窗畫面。

1. 按下 按鍵來離開公用程式，或是按下 回到主選單。

4.2 建立一張搭載有 RAID 驅動程式的磁片

4.2.1 在安裝 Windows® 作業系統時安裝 RAID 驅動程式

請依照下列步驟在 Windows® 作業系統中安裝 RAID 驅動程式：

1. 當安裝作業系統時，選擇 Load Driver。
2. 將搭載有 RAID 驅動程式的 USB 儲存裝置置入 USB 連接埠，並點選 Browse。
3. 請選擇您的裝置後，選擇 Drivers > RAID，並選擇 RAID 驅動程式檔案再按下 OK。
4. 請依照螢幕指示來完成驅動程式的安裝。

在從 USB 儲存裝置載入 RAID 驅動程式之前，您必須使用另一台電腦來將公用程式光碟中的 RAID 驅動程式複製到 USB 儲存裝置。

若要在 RAID 模式下設定 Windows® UEFI 作業系統，請先將光碟機載入 UEFI 驅動程式。

華碩的連絡資訊

華碩電腦公司 ASUSTeK COMPUTER INC.（台灣）

市場訊息

地址：台灣臺北市北投區立德路15號

電話：[phone]

傳真：[phone]

電子郵件：[e-mail]

全球資訊網：http://tw.asus.com

技術支援

華碩電腦公司 ASUSTeK COMPUTER INC.（亞太地區）

市場訊息

地址：台灣臺北市北投區立德路15號

電話：[phone]

傳真：[phone]

電子郵件：[e-mail]

全球資訊網：http://tw.asus.com

技術支援

電話：[phone]

傳真：[phone],ext.9101#

線上支援：http://support.asus.com/techserv/techserv.aspx

ASUS COMPUTER INTERNATIONAL（美國）

市場訊息

地址：800 Corporate Way, Fremont, CA 94539, USA

電話：[phone]

傳真：[phone]

電子郵件：http://vip.asus.com/eservice/techserv.aspx

技術支援

電話：[phone]

傳真：[phone]

線上支援：http://support.asus.com/techserv/techserv.aspx

ASUS COMPUTER GmbH（德國/奧地利）

市場訊息

地址：Harkort Str. 21-23, D-40880 Ratingen, Germany

傳真：[phone]

全球資訊網：http://www.asus.de

線上連絡：http://www.asus.de/sales（僅回答市場相關事務的問題）

技術支援

電話：[phone]（系統/筆記型電腦/Eee 系列產品/LCD）

傳真：[phone]

線上支援：http://support.asus.com/techserv/techserv.aspx
