产品类型	主板
品牌	微星 (MSI)
型号	PRO B850-S WIFI6E
CPU 插槽	AM5 (支持 AMD Ryzen 7000/8000/9000 系列)
芯片组	AMD B850
内存支持	4 x DDR5 DIMM，双通道，最高 192GB，支持 EXPO
扩展插槽	1 x PCIe 5.0 x16, 2 x PCIe 4.0 x16, 1 x PCIe 3.0 x1
存储接口	3 x M.2 (PCIe 5.0 x4), 4 x SATA 6Gb/s
无线网络	Wi-Fi 6E (802.11ax)，蓝牙 5.3
有线网络	1 x Realtek 2.5GbE LAN
音频	Realtek ALC897 7.1 声道高清音频
USB 接口	后置: 1 x USB 3.2 Gen2x2 Type-C, 4 x USB 3.2 Gen2 Type-A, 4 x USB 2.0; 前置: 1 x USB 3.2 Gen1, 2 x USB 2.0
尺寸	ATX (305mm x 244mm)
供电设计	12+2+1 相 Duet Rail 电源系统
BIOS	256Mb Flash ROM, UEFI AMI BIOS
操作系统支持	Windows 11/10 64-bit
保修	3 年质保

常见问题 - PRO B850-S WIFI6E MSI

PRO B850-S WIFI6E 支持哪些CPU？

该主板采用 AM5 插槽，支持 AMD Ryzen 7000、8000 及 9000 系列处理器，包括 Ryzen 5、7、9 等型号。

内存支持多大容量和频率？

提供 4 个 DDR5 DIMM 插槽，最大支持 192GB，频率最高可达 6000+ MHz（超频）。支持 AMD EXPO 一键超频技术。

有几个 M.2 插槽？支持 PCIe 5.0 吗？

共有 3 个 M.2 插槽，其中第一个直连CPU，支持 PCIe 5.0 x4，其余两个为 PCIe 4.0 x4。

无线网络规格如何？

内置 Wi-Fi 6E (802.11ax) 和 蓝牙 5.3，支持 2.4/5/6GHz 三频段，提供更快更稳定的无线连接。

主板尺寸是多少？安装时需注意什么？

为标准 ATX 板型，尺寸 305mm × 244mm。请确保机箱支持 ATX 主板，并预留足够空间。

如何更新 BIOS？

支持 M-Flash 功能，在 BIOS 界面内即可轻松升级。也可通过 MSI Center 软件在 Windows 下在线更新。

RGB 灯效同步支持哪些协议？

配备 2 个 5V 3-pin ARGB 接口 和 1 个 12V 4-pin RGB 接口，支持 MSI Mystic Light 灯效同步，可与其他兼容设备联动。

前置 USB Type-C 支持高速传输吗？

背板提供一个 USB 3.2 Gen2x2 Type-C 接口，理论速率 20Gbps。前置也有一个USB 3.2 Gen1 Type-C 接口（需机箱支持）。

主板供电能力如何？适合超频吗？

采用 12+2+1 相 Duet Rail 供电，搭配 60A DrMOS，足以稳定支持旗舰级 Ryzen 9 处理器进行适度超频。

包装附件有哪些？

通常包含 2 条 SATA 数据线、M.2 螺丝、I/O 挡板、Wi-Fi 天线、快速安装指南和 驱动光盘（部分版本可能不含光盘）。

用户手册 PRO B850-S WIFI6E MSI

JAUD1: 前置音频接口.... 37

JFP1, JFP2: 前置面板接口.... 38

JDASH1: 调试控制器接口 38

CPU_PWR1\~2, ATX_PWR1: 电源接口 39

JCI1: 机箱入侵检测接口 ..... 40

JUSBC1: USB 10Gbps Type-C 前置面板接口....41

JUSB3: USB 5Gbps 接口..... 41

JOCFS1: 安全启动跳线..... 43

JBAT1: 清除 CMOS (重启 BIOS) 跳线 43

CPU_FAN1, PUMP_SYS1, SYS_FAN1\~4: 风扇接口 44

安装操作系统，驱动程序和 MSI Center 49

使用 MSI Driver Utility Installer 安装驱动程序 50

UEFI BIOS....53

BIOS 设置.... 54

进入 BIOS 设置 55

重启 BIOS....56

更新 BIOS....56

快速入门

本快速入门提供了清晰的演示图来帮助您安装主板。部分安装过程提供视频演示。通过手机或平板电脑的浏览器点击提供的 URL 即可观看这些视频。或者，您可扫描二维码直接观看视频。

准备工具和组件

安全信息

• 此包装中包含的组件有可能受到静电放电 (ESD) 损坏。请遵守以下注意事项，以确保成功组装计算机。
• 确保所有组件连接牢固。若连接不紧可能会导致计算机无法识别组件或无法开启。
• 拿起主板时请手持主板边缘，避免触及主板的敏感组件。
• 当拿取主板时，建议佩戴静电放电(ESD)腕带，以防止静电损坏其配置。如果ESD腕带无法使用，请在拿取主板前通过接触其它金属物体释放自身的静电。
• 在不安装主板时，请将主板放在静电屏蔽容器或防静电垫上。
• 在打开计算机前，确保计算机机箱内的主板或任何位置上没有松动的螺丝或金属组件。
• 在安装完成之前不要启动计算机。否则可能会导致组件永久性损坏以及伤害使用者。
• 在任何安装步骤中，如果您需要帮助，请咨询专业的计算机技术员。
• 安装或拆卸计算机任何组件之前，请先关闭电源，并将电源线由插座上拔除。
• 保留本用户指南以供将来参考。
• 本主板须远离湿气。
• 在电源供应器连接到电源插座之前，请确保您的插座提供了电源供应器上额定相同的指示电压。
• 将电源线摆放在不会被人踩到的地方，不要在电源线上放置任何物品。
• 须留意在主板上所有的警告标示。
• 发生下列任一状况时，请将本主板交由维修人员检查：
• 有液体渗透至计算机内。
• 主板曝露于水气当中。
• 主板不工作，或您依照使用指南后仍无法让本主板工作。
• 主板曾掉落且损坏。
• 主板有明显的破损痕迹。

- 切勿将主板放置于摄氏60度（华氏140度）以上的环境中，以免主板损坏。

机壳螺柱警示夹页

为防止损坏主板，禁止在主板电路和计算机机壳之间安装任何不必要的螺丝柱。警告使用者，主板背面有 Case standoff keep out zone 标示（机壳螺丝柱禁区标志，如下所示）。

避免碰撞警示夹页

在每个螺丝孔周围都印有保护漆，以防止零件被划伤。

* 以上图片仅供参考，可能与您购买的产品有所不同。

安装处理器

如果要安装螺丝式 CPU 散热片，请按照如下图步骤先移除固定模块，然后再安装散热片。

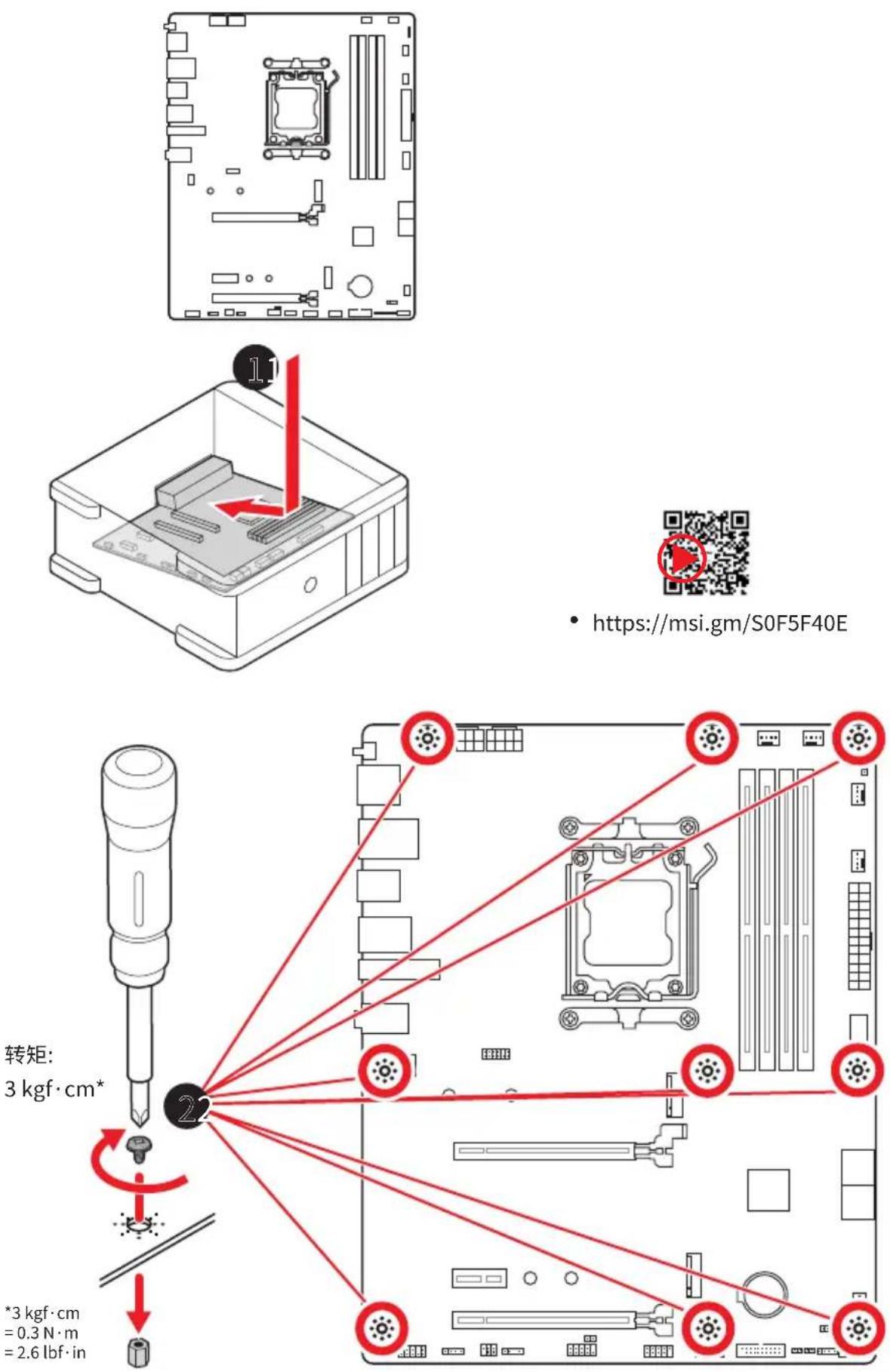

安装主板 - https://msi.gm/S0F5F40E

连接电源接口

- https://msi.gm/S9FDB665

CPU_PWR1

安装 SATA 设备

- https://msi.gm/S18E4FCF

安装显卡

CPU	支持AMD锐龙TM9000/8000/7000系列台式机处理器*AM5针脚处理器*随着新处理器的发布,请访问www.msi.com以获取最新的支持状态。
芯片组	AMD B850芯片组
内存	4个DDR5内存插槽*,支持高达256GB**支持AMD POR速率和JEDEC速率支持内存超频和AMD EXPOTM支持双通道模式支持非-ECC,非-缓存内存支持CUDIMM,仅限时钟驱动器旁路模式***此主板上的DIMM插槽只有单边耳扣。**内存兼容性和支持的速率可能因CPU以及内存配置而异。有关详细信息,请参阅产品支持页面上提供的内存兼容性列表或访问:https://www.msi.com/support/。***CUDIMM支持和POR启动频率可能因CPU系列而异,启动后可手动超频。某些CPU可能无法启动,但未来的BIOS更新将提高兼容性。
扩展插槽	2个PCIe x16插槽PCI_E1插槽(来自CPU)支持PCIe 4.0x16(适用于锐龙TM9000/7000系列处理器)支持PCIe 4.0x8(适用于锐龙TM8700/8600/8400系列处理器)支持PCIe 4.0x4(适用于锐龙TM8500/8300系列处理器)PCI_E3插槽(来自B850芯片组)支持最高PCIe 4.0x41个PCIe x1插槽PCI_E2插槽(来自B850芯片组)支持最高PCIe 3.0x1
板载显卡	1个DisplayPort 1.4端口,支持最大分辨率为4K60Hz*/**1个HDMITM2.1端口,支持最大分辨率为4K60Hz*/**仅在具有集成显卡的处理器上可用。**显卡规格可能因安装的CPU有所不同。
SATA端口	4个SATA 6Gb/s端口(来自B850芯片组)

接下一栏

续上一列

M.2固态硬盘插槽	·2个M.2插槽(M键)·M2_1插槽(来自CPU)·支持最高PCIe 5.0 x4(适用于锐龙TM9000/7000系列处理器)·支持最高PCIe 4.0 x4(适用于锐龙TM8000系列处理器)·支持2280/22110存储设备·M2_2插槽(来自CPU)·支持最高PCIe 4.0 x4(适用于锐龙TM9000/8700/8600/8400/7000系列处理器)·支持最高PCIe 4.0 x2(适用于锐龙TM8500/8300系列处理器)·支持2260/2280存储设备
RAID	·支持以SATA存储设备创建RAID 0,RAID 1和RAID 10·支持以M.2 NVMe存储设备创建RAID 0和RAID 1
音频	·Realtek®ALC897解码芯片·7.1-声道高清音频
LAN	·1个Realtek®8125D 2.5Gbps网络控制器
Wi-Fi无线和蓝牙®	Wi-Fi 6E·无线模块预装在M.2(E-键)插槽中·支持MU-MIMO TX/RX,2.4GHz/5GHz/6GHz*(160MHz)高达2.4Gbps·支持802.11 a/b/g/n/ac/ax·支持蓝牙®5.3**,FIPS,FISMA*6GHz频段支持取决于每个国家/地区的法规,Wi-Fi 6E需搭配Windows 11系统。**蓝牙版本可能会更新,有关详细信息,请参阅Wi-Fi芯片组供应商的网站。
电源接口	·1个24-pin ATX主电源接口·2个8-pin+12V电源接口
内部USB接口	·1个USB 10Gbps Type-C前置面板端口(来自B850芯片组)·1个USB 5Gbps接口(来自B850芯片组)·额外支持2个USB 5Gbps端口·2个USB 2.0接口(来自B850芯片组)·额外支持4个USB 2.0端口

接下一栏

续上一列

风扇接口	1个4-pin CPU风扇接口1个4-pin水冷/系统风扇接口4个4-pin系统风扇接口
系统接口	1个前置面板音频接口2个系统面板接口1个机箱入侵检测接口1个TPM模组接口1个调试控制器接口1个串行端头接口
跳线	1个清除CMOS跳线1个超频安全启动跳线
LED功能	1个4-pin RGB LED接口3个3-pin A-RAINBOW V2 (ARGB Gen2) LED接口4个简易侦错LED灯1个EZ内存检测LED灯
后置面板接口和其他	1个清除CMOS按钮1个更新BIOS按钮1个DisplayPort1个HDMI TM 端口1个2.5G LAN (RJ45)端口3个USB 10Gbps Type A端口(来自CPU)1个USB 10Gbps Type C端口(来自B850芯片组)4个USB 5Gbps Type A端口(来自ASM1074)2个Wi-Fi天线接口3个音频插孔
I/O控制器	NUVOTON NCT6687D-R控制器芯片
硬件监控	CPU/系统/芯片组温度检测CPU/系统/水冷风扇速率检测CPU/系统/水冷风扇速率控制
尺寸规格	ATX尺寸规格9.6英寸x12英寸(244毫米x305毫米)

接下一栏

续上一列

BIOS 功能	1 个 256 Mb flashUEFI AMI BIOSACPI 6.5, SMBIOS 3.7多国语言
软件	驱动程序MSI CenterAcrobatAdobe Creative CloudAIDA64 Extreme - MSI 版MSI GAMING 版 CPU-ZDropboxNorton 360

特殊功能

MSI Center 功能

• 微星 AI 智能引擎
• AI 局域网管理器
• 酷冷指南
• 炫光灯效
• 无线灯光同步
• FROZR 智能冷却
• 性能概览
• 在线更新
• 微星游戏助手
• 系统诊断
• 真彩视界
• 场景设置

EZ DIY

• EZ M.2 Clip II
• EZ PCIe Clip II
• 更新 BIOS 按钮
• 清除 CMOS 按钮
• 预装 I/O 挡板
• EZ天线
• 简易侦错LED灯
• EZ 内存检测
• 简易LED灯控制

散热功能

• K7 MOSFET 导热垫 / K5 额外电感导热垫片
• 扩展型散热片设计
• 风扇接头 (CPU + 组合 + PUMP + SYSTEM)
• M.2 冰霜铠甲

性能

• 核心加速引擎
• 双CPU电源
• VRM 电源设计 (VCore / SOC / MISC)
• 内存加速 • Lightning Gen 5 M.2 • Lightning Gen 4 PCI-E 插槽 / M.2
• 前置 USB Type-C
• 服务器级 PCB
• 2盎司铜强化PCB设计

音频

- 经典音皇技术

RGB 支持

• 炫光系统扩展技术 (RGB)
• 炫光系统扩展技术 (ARGB V2)
• 外设支持

BIOS

• 第五代图形化BIOS
• AI Boost 游戏加速引擎
• 性能预设

包装内容物

请检查您的主板包装内容。它应该包含以下内容：

主板

- 1个主板

文档

• 1个快速安装指南
• 1个欧洲法规声明

电缆

- 1个SATA电缆

配件

• 1个EZ Wi-Fi天线
• 1个EZ M.2 Clip II移除辅助锁
• 2个EZ M.2 Clip II

如上述物品有任何损坏或遗失，请联系您的零售商。

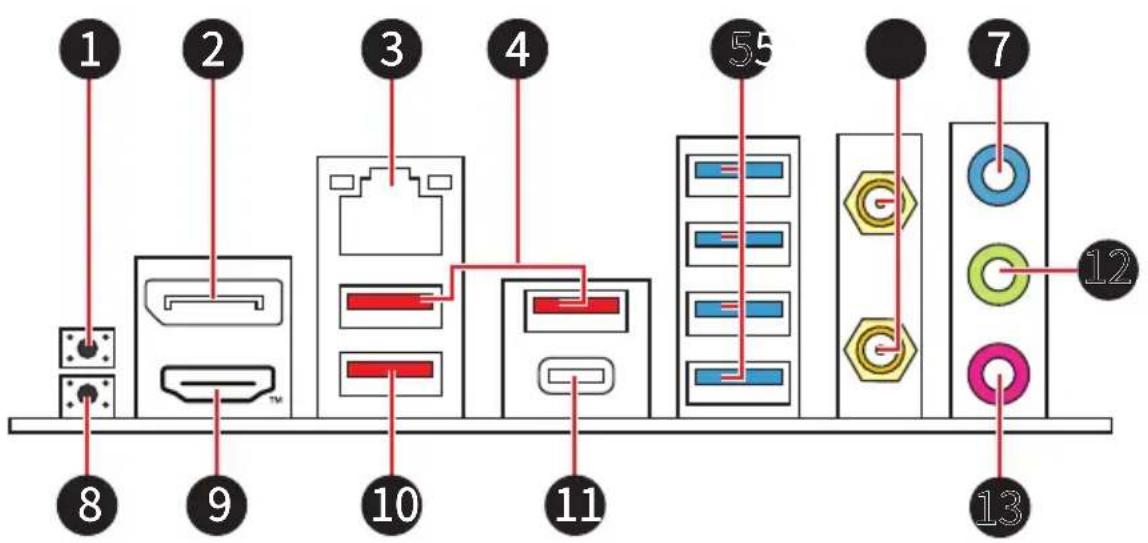

后置面板接口

项目	描述
1	清除 CMOS 按钮 - 关闭您的计算机电源。按住清除 CMOS 按钮大约 5-10 秒钟,以重启 BIOS 为默认值。
2 DisplayPort
3 2.5Gbps LAN(RJ45) 端口
4 USB 10Gbps Type-A 端口 (来自 CPU)
5 USB 5Gbps Type-A 端口 (来自 ASM1074)
6 Wi-Fi 天线接口
7 音频输入端口
8 更新 BIOS 按钮 - 请参阅第 58 页的更新 BIOS 按钮详细信息。
9	HDMI TM 端口 HIGH-DEFINITION MULTIMEDIA INTERFACE
10 USB 10Gbps Type-A 端口 (来自 CPU)• 更新 BIOS 端口
11 USB 10Gbps Type C 端口 (来自 B850 芯片组)
12 音频输出端口
13 麦克风输入端口

LAN 端口 LED 状态表

连线 / 工作灯号 速度灯号
状态 描述 状态 速度
关 网络未连接 关 传输速率	10Mbps
黄色缓慢闪烁 网络已连接	绿色 传输速率 100Mbps/ 1Gbps
黄色快速闪烁	网络数据在使用中	橙色 传输速率 2.5Gbps

音频插孔接口

耳机和麦克风至音频插孔示意图

1. 将两根天线电缆紧紧连接到 Wi-Fi 天线接口，如图所示。

1. 请将天线尽量放置更高以获得更好的信号。

AM5 底座是为 AMD 处理器设计的现代 CPU 底座。它是当代计算系统中的关键组件，为强大而高效的 CPU 提供了基础。

为了正确的将 CPU 放置在主板中，AM5 CPU 的表面有两个对齐点和一个金色三角指示。金色三角指示为 Pin 1。

要安装 CPU，请将 AM5 底座上的两个槽口与 CPU 上的两个槽口对齐。请确保安装过程中，CPU 上的金三角标记作为 Pin 1 指示。

CPU 底座中心位置到最近的 DIMM 插槽的距离。

• 当更改处理器时，由于 AM5 处理器的体系结构，系统配置可以被清除和 BIOS 重置为默认值。
• 安装或移除CPU之前，请确保主板和电源已关闭，并始终断开电源线与电源插座的连接。
• 安装完处理器后请保留CPU保护盖。微星将要求授权的(RMA)在处理退货验证需要主板上附带CPU底座上的保护盖。
• 只要CPU尚未安装，请把保护盖覆盖在CPU底座上，以避免底座受损。
• CPU 只能以一种方向安装，请勿强行装入。轻轻地将 CPU 放入底座中，不要用劲挤压。
• 请仅从边缘操作CPU；避免接触引脚或CPU表面。引脚的任何损坏都可能导致CPU故障。
• 当您安装 CPU 时，请确认已安装好 CPU 风扇。对防止过热和维持系统的稳定性 CPU 风扇是非常必要的。
• 请按照制造商的说明安装 CPU 散热器。确保它与 CPU 牢固密封，并连接到主板上，以确保适当的散热。
• 温度过高会严重损害 CPU 和系统，请务必确认所使用的降温风扇始终能够正常工作，保护 CPU 以免过热烧毁。确认，您已在 CPU 和散热片之间抹了一层平滑的散热硅胶 (或热胶带) 以增加散热。
• 主板设计支持超频。然而，请确认您的配置能够接受这样非常规的设定。在超频时，不推荐任何超技术规范之外的动作。MSI® 不担保损坏或因为在产品规格之外不规范的操作导致的风险。

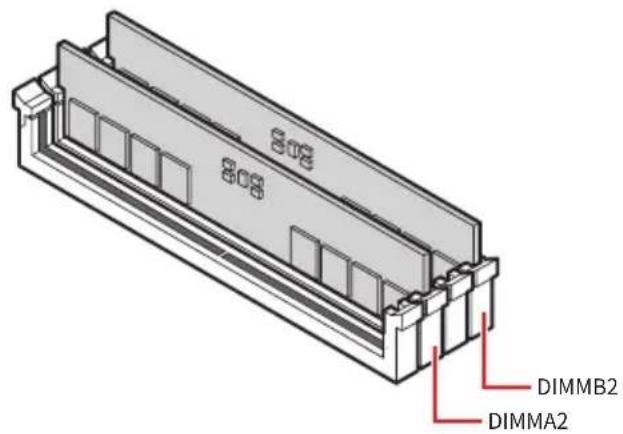

DDR5 DIMM 插槽

DDR5 DIMM 插槽是一种专用接口，旨在容纳 DDR5 (Double Data Rate 5) 内存模块。它代表了计算机内存的最新标准，提供了增强的数据传输速度和效率。

安装内存条模块时务必先由 DIMMA2 插槽开始安装。

• 此主板上的 DIMM 插槽只有单边耳扣。安装或移除内存模块时请务必小心，以免损坏插槽。
• 将 DDR5 模块上的槽口与内存插槽上的槽口对齐，以确保方向正确。不要将模块强行放入插槽中；如正确对齐，应可轻松滑入插槽。
• 为确保双通道模式下的系统稳定性，内存模组必须是相同的类型，数量和密度。
• 当超频运行某些内存模块时频率可能会低于标明值，皆因内存频率运行取决于其串行设备检测 (SPD)。如果您需要设置内存频率在标明或在更高频率下来运行内存，转到 BIOS 并找到 DRAM Speed。
• 建议使用一种更有效的内存冷却系统，用于完整 DIMM 的安装或超频。
• 当超频时，内存模块安装的稳定性和兼容性取决于已安装的 CPU 和设备。
• 请参考 www.msi.com 网站，以了解有关内存兼容的详细信息。

PCI_E1~3: PCIe 扩展插槽

PCI Express (PCIe) 扩展插槽用于将附加卡连接到主板。这些卡可为您的计算机提供其他功能，如显卡、网络或存储。

• 如果您安装了一个大而重的显卡时，您需要使用一个辅助工具如 MSI 显卡支架千斤顶来支撑其重量，以防止插槽变形。
• 为了使安装单个 PCIe x16 扩展卡获得最佳性能，建议使用 PCI_E1 插槽。
• 当添加或移除扩展卡时，请先关闭电源，并将电源线由插座上拔除。请查看关于扩展卡的文档以便检查必要附件的硬件和软件变化。

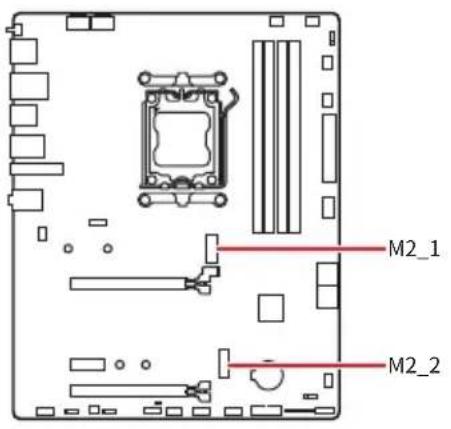

M2_1~2: M.2 插槽 (M 键)

M.2 插槽是主板上的一个小型高速扩展插槽。可用于连接 M.2 固态硬盘，其性能比传统 SATA 固态硬盘更快。

如果您的 M.2 固态硬盘自带散热片，请注意以下事项：

• 在安装 M.2 固态硬盘之前请先移除 M.2 插槽中的 M.2 底板或橡胶块。请勿重新安装主板自带的散热片。
• 确保您使用的 M.2 固态硬盘散热片符合尺寸限制，以防止损坏。

M.2 固态硬盘散热片尺寸限制

如果您需要购买额外的散热片，请参考以下图示以确认 M.2 安装空间尺寸。在确定 M.2 安装空间时，请同时考虑已安装的 PCIe 扩展卡的高度。

将 M.2 模块安装到 M2_1 插槽中

1. 将 M.2 冰霜铠甲散热片上的螺丝移除。
2. 向上提起 M.2 冰霜铠甲散热片并将其移除。

1. 如果安装的是 2280 固态硬盘，请使用 EZ M.2 Clip II 移除辅助锁，将随附的 EZ M.2 Clip II 安装在 2280 螺丝孔中。如果安装的是 22110 固态硬盘，请跳过此步骤。

1. 将 M.2 固态硬盘以 30 度角插入 M.2 插槽。
2. 旋转 EZ M.2 卡扣以固定 M.2 固态硬盘，或使用 EZ M.2 Clip II 自动锁定并固定固态硬盘。

1. 从 M.2 冰霜铠甲散热片下方的导热垫上取下保护膜。
2. 将 M.2 冰霜铠甲散热片放回原位并固定。

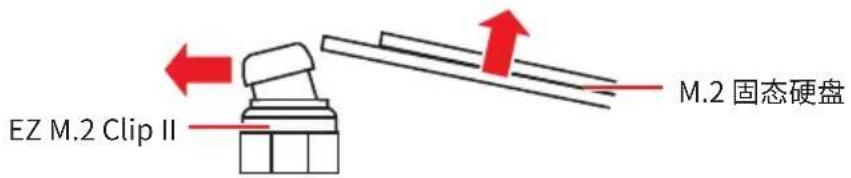

使用 EZ M.2 Clip II 移除 M.2 固态硬盘

要从 EZ M.2 Clip II 中移除 M.2 固态硬盘，请轻轻向外推 EZ M.2 Clip II 顶部的弹簧头，同时将 M.2 固态硬盘拔出。

将 M.2 模块安装到 M2_2 插槽中

1. 根据 M.2 固态硬盘的长度，使用 EZ M.2 Clip II 移除辅助锁，将随附的 EZ M.2 Clip II 安装在螺丝孔中。

1. 将 M.2 固态硬盘以 30 度角插入 M.2 插槽。
2. 使用 EZ M.2 Clip II 自动锁定并固定固态硬盘。

使用 EZ M.2 Clip II 移除 M.2 固态硬盘

要从 EZ M.2 Clip II 中移除 M.2 固态硬盘，请轻轻向外推 EZ M.2 Clip II 顶部的弹簧头，同时将 M.2 固态硬盘拔出。

SATA_1~4: SATA 6Gb/s 接口

这些接口是串行 SATA 6Gb/s 介面接口。每个接口可以连接一个串行 SATA 设备。

• 请勿将串行 SATA 数据线对折成 90 度。否则，传输过程中可能会出现数据丢失。
• SATA 数据线的两端有相同的插口，然而，为了节省空间建议连接扁平接口端在主板上。

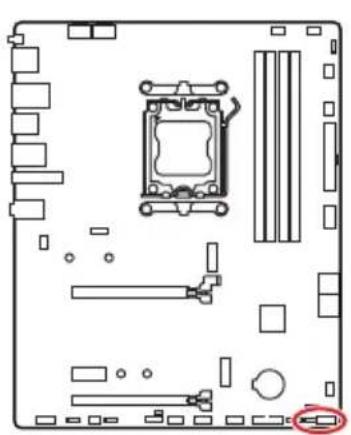

JAUD1: 前置音频接口

此接口允许您连接前置面板上音频插孔。

JFP1 接口控制 PC 机箱 / 机箱上的电源开启、电源重启和 LED。电源开关 / 重启开关接头允许您连接电源按钮 / 重启按钮。电源 LED 接头连接到 PC 机箱上的 LED 灯，HDD LED 接头指示硬盘的活动。JFP2 接口用于蜂鸣器和扬声器。要将电缆从 PC 机箱连接到主板上的正确引脚，请参考以下图示。

确保将 Power LED 和 HDD LED 电缆连接到主板上对应的正极和负极引脚。否则，LED 将无法正常工作。

JDASH1：调试控制器接口

此接口用于连接可选的调试控制器模块。

这些电源接口允许您连接一个 ATX 电源供应器。

确认所有接口都已正确的连接到 ATX 电源供应器上，以确保主板稳定的运行。

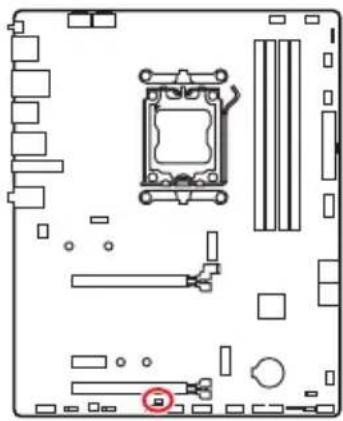

JCI1: 机箱入侵检测接口

此接口可用来连接机箱入侵检测开关线。

1. JCI1 接口连接机箱上的机箱入侵检测开关/传感器。
2. 关闭机箱盖。
3. 转到 BIOS > Security > Chassis Intrusion Configuration。
4. 设置 Chassis Intrusion 为 Enabled。
5. 按 F10 保存并退出，然后按 Enter 键选择 Yes。
6. 当计算机开启时，一旦打开机箱盖，将会在屏幕上显示一个警告信息。

重设机箱入侵检测警告

1. 转到 BIOS > Security > Chassis Intrusion Configuration。
2. 设置 Chassis Intrusion 为 Reset。
3. 按 F10 保存并退出，然后按 Enter 键选择 Yes。

JUSBC1: USB 10Gbps Type-C 前置面板接口

此 USB 接口允许您连接到前置面板上的 USB Type-C® 端口，并支持高达 5Gbps 的数据传输速度。它具有用户友好的设计，可确保连接电缆时方向正确。

JUSB3: USB 5Gbps 接口

此 USB 接口允许您连接到机箱面板上的 USB 端口，并支持高达 5Gbps 的数据传输速度。

请注意，电源和接地针脚必须正确连接以避免可能的损坏。

这些 USB 接口允许您连接到机箱面板上的 USB 端口，并支持高达 480Mbps 的数据传输速度。

• 请注意，VCC 和接地针脚必须正确连接以避免可能的损坏。
• 为了将您的 iPad，iPhone 和 iPod 通过 USB 端口进行充电，请安装 MSI Center 实用程序。

JTPM1: TPM 模组接口

此接口专为可信平台模块（TPM）设计，可安全存储敏感数据并执行加密操作，以确保系统的完整性。

此跳线用于安全启动。启用此跳线后，系统将使用默认设置和较低的 PCIe（来自 CPU）模式启动。

正常 (默认) 使用保存的 BIOS 设置 启动。

开启 应用 BIOS 默认设置和较低的 PCIe（来自 CPU）模式进行安全启动

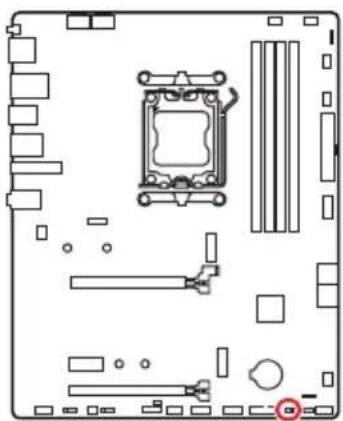

JBAT1: 清除 CMOS (重启 BIOS) 跳线

主板上建有一个 CMOS 内存，其中保存的系统配置数据需要通过一枚外置的电池来维持它。如果您想清除系统配置，设置跳线清除 CMOS 内存。

1. 关闭计算机电源，并拔下电源插头。
2. 使用跳线帽让 JBAT1 短路持续约 5-10 秒。
3. 移除 JBAT1 上的跳线帽。
4. 插上电源插头并开启计算机上电源。

CPU_FAN1, PUMP_SYS1, SYS_FAN1\~4: 风扇接口

风扇接口可分为两类：PWM 模式和 DC 模式。PWM 模式风扇接口使用速率控制信号提供恒定的 12V 输出和调节风扇速率。DC 模式风扇接口通过改变电压控制风扇速率。请参考以下规格表了解主板的风扇接口模式。

你可以在 BIOS> HARDWARE MONITOR 面板中控制风扇。启用智能风扇模式将根据 CPU 或系统温度调节风扇速度。禁用智能风扇模式会将风扇设置为全速。

如果主板支持，您可以将 HARDWARE MONITOR 面板中的 DC 或 PWM 设置为您的风扇类型。确认在切换 PWM/DC 模式后，风扇工作正常。

PWM 模式针脚定义

接口	风扇模式	最大电流	最大功率
CPU_FAN1	自动模式	2A	24W
PUMP_SYS1	PWM模式	3A	36W
SYS_FAN1~4	自动模式	1A	12W

自动模式风扇接口可以自动检测 PWM 模式和 DC 模式。

JRGB1: RGB LED 接口

JRGB 接口允许您连接 5050 RGB LED 灯条 12V。

• JRGB 接口支持高达 2 米连续的 5050 RGB LED 灯条 (12V/G/R/B) 和最大额定功率 3A (12V)。
• 在安装或拆卸 RGB LED 灯条时，请先关闭电源，并将电源线由插座上拔除。
• 请使用 MSI 软件来控制扩展 LED 灯条。

JARGB_V2_1\~3: A-RAINBOW V2 (ARGB Gen2) LED 接口

JARGB_V2 接口允许您连接 ARGB Gen2 和 ARGB-based LED 灯条。JARGB_V2 接口支持多达 240 个单独寻址 RGB LEDs 和最大额定功率 3A (5V)。

寻址 RGB LED 风扇连接

不要连接错误类型的 LED 灯条。JRGB 接口和 JARGB_V2 接口提供不同的电压，如将 ARGB 5V LED 灯条连接到 JRGB 接口将会损坏 LED 灯条。

• 如果将 ARGB Gen1 和 ARGB Gen2 LED 灯条连接到同一个接口，可能会导致一些问题。请勿将 ARGB Gen1 LED 和 ARGB Gen2 LED 灯条混用。
• 建议您安装相同规格的LED灯条，以达到最佳效果。
• 在安装或拆卸寻址 RGB LED 灯条时，请先关闭电源，并将电源线由插座上拔除。
• 请使用 MSI 软件来控制扩展 LED 灯条。

板载 LED 灯

简易侦错 LED 灯

这些 LED 指示灯在主板中的侦错状态。

LED 颜色 状态
红色■	CPU 无法检测或故障
黄色□	DRAM 无法检测或故障
白色□	GPU 无法检测或故障
绿色■	启动设备无法检测或故障

EZ 内存检测 LED 灯

此 LED 灯指示内存模块的电源未被检测到。如果任何内存模块断电，此 LED 灯将亮起。

安装操作系统，驱动程序和 MSI Center

请通过 www.msi.com 下载并更新最新的工具程序和驱动程序

安装 Windows 11

1. 启动计算机电源。
2. 将 Windows 11 安装光盘 / U 盘插入计算机。
3. 按下计算机上的 Restart 按钮。
4. 计算机 POST (开机自我测试) 过程中按 F11 键进入启动菜单。
5. 从引导菜单中选择 Windows 11 安装光盘 / U 盘。
6. 如果屏幕显示 Press any key to boot from CD or DVD... 消息时按任意键。如果没有，请跳过此步骤。
7. 按照屏幕上的指示操作安装 Windows 11。

使用 MSI Driver Utility Installer 安装驱动程序

• Windows 11 原生不支持一些新的网络芯片。建议在使用 MSI Driver Utility Installer 安装驱动程序之前安装 LAN 驱动程序。请访问 www.msi.com 为您的主板安装 LAN 驱动程序。
• MSI Driver Utility Installer 只会弹出一次。如果您在此过程中取消或关闭它，请参考 MSI Center 手册的 Live Update 章节来安装驱动程序。您也可以前往 www.msi.com 搜索您的主板并下载驱动程序。
• 需要通过互联网安装 MSI Driver Utility Installer。
• 启动您的计算机进入 Windows 11。
• 选择 Start > Settings > Windows Update, 然后选择 Check 更新。
• MSI Driver Utility Installer 会自动弹出。

1. 选中左下角的 Select All 复选框, 然后单击 Install 以安装 MSI Center 和驱动程序。安装进度将在底部显示。

MSI Center 是一款可帮助您轻松优化游戏设置并顺利使用内容创建软件的应用程序。它还使您可以控制和同步 PC 和其他 MSI 产品上的 LED 灯光效果。借助 MSI Center，您可以自定义理想模式，监视系统性能并调整风扇速度。

MSI Center 用户指南

如果您想了解有关 MSI Center 的更多信息，请参考

MSI UEFI BIOS 与 UEFI (Unified Extensible Firmware Interface) 体系结构兼容。UEFI 具有传统 BIOS 无法实现的许多新功能和优势，未来将完全取代 BIOS。MSI UEFI BIOS 默认采用 UEFI 启动模式，以充分发挥新一代芯片组的全部性能优势。同时仍保留 CSM（兼容性支持模块）模式，确保对旧款设备的兼容支持。这让您在过渡期间用 UEFI 兼容的设备替换旧设备。

除非另有说明，否则本用户指南中的术语 BIOS 指 UEFI。

UEFI 优势

• 快速启动 - UEFI 可直接启动操作系统，并保存 BIOS 自检过程。同时还消除了在 POST 期间切换到 CSM 模式的时间。
• 支持大于 2 TB 的硬盘分区。
• 通过 GUID 分区表 (GPT) 支持 4 个以上的主分区。
• 支持无限数量的分区。
• 支持新设备的全部功能 - 新设备可能不提供向后兼容性。
• 支持安全启动 - UEFI 可检查操作系统的有效性，以确保没有恶意软件篡改启动过程。

不兼容的 UEFI 情况

• 32 位 Windows 操作系统 - 此主板仅支持 Windows 11 64 位操作系统。
• 较旧的显卡 - 系统将检测您的显卡。如果您使用较旧的显卡，它可能会显示一条警告消息“There is no GOP (Graphics Output protocol) support detected in this graphics card”，在此显卡中未检测到 GOP (Graphics Output protocol) 支持。

我们建议您替换为支持 GOP/UEFI 的显卡或使用板载显卡的 CPU 以使其正常功能。

BIOS 设置

在正常情况下，默认设置为系统稳定提供最佳性能。您应该始终保持默认设置，以避免可能出现的系统损坏或无法开机，除非您熟悉 BIOS 设置。

• 若系统运行正常，不建议更新 BIOS。
• 为了获得更好的系统性能，BIOS项目描述不断更新。因此，这些描述可能有些稍微的不同，仅供参考。您也可以参考BIOS的帮助信息面板。
• BIOS 屏幕，选项和设置会因您拥有的产品而有差异。

BIOS 用户指南

如果您想了解有关设置 BIOS 的更多说明，请参考

BIOS 用户指南的外观可能因主板型号而异。有关具体设置和选项，请参考主板的 BIOS。

进入 BIOS 设置

在开机程序中，当屏幕上出现 Press DEL key to enter Setup Menu, F11 to enter Boot Menu 信息，按下 Delete 键。

功能键

+/-: 增加 / 降低值

Enter: 选择项目

ESC: 退出

Tab: 下一个选择

Ctrl+F: 进入搜索菜单

F1: 主题帮助列表

F2: 添加/删除一个最喜欢的项目

F3: 进入 Favorites 客制化选单功能菜单

F4: 进入 CPU 核心中心和内存中心信息菜单

F5: 进入硬件检测菜单

F6: 载入优化设置默认值

F7: 高级模式和 EZ 模式之间切换

F8: 载入超频参数

F9: 保存超频参数

F10: 保存更改并重新启动*

F12: 采取截图并将其保存到 U 盘中 (仅适用于 FAT/FAT32 格式)。

* 按 F10 显示一条总结您更改的确认消息。选择 Yes 或 No 进行确认。

如何找到 BIOS 版本?

进入 BIOS 后，在信息框中找到 BIOS 版本。

重启 BIOS

如果您的计算机遇到某些问题，恢复默认的 BIOS 设置可能会有所帮助。您可使用以下方法重启 BIOS 设置：

• 进入 BIOS 设置，然后按 F6 载入优化设置默认值。
• 使用主板上的清除 CMOS 跳线重启 BIOS。
• 如果主板后置 I/O 面板上有清除 CMOS 按钮，请按下该按钮以重启 BIOS。

在清除 CMOS 数据之前，请确保计算机已关机。有关更多详细信息，请参考手册中的清除 CMOS 跳线 / 按钮部分。

更新 BIOS

使用 M-FLASH 更新 BIOS

在开始 M-Flash 过程之前，确保您拥有：

- 容量为 32GB 或以下且格式化为 FAT32 的 U 盘。

M-Flash 只支持 FAT32 格式，U 盘不应超过 32GB。

- 一台可以上网的电脑。

请按照以下步骤更新 BIOS：

1. 从 MSI 网站下载与主板型号符合的最新 BIOS 文件，并将其保存到 U 盘。
2. 如果主板配备多重 BIOS 切换开关，请将其切换至目标 BIOS ROM。
3. 将 U 盘插入主板的 USB 端口。
4. 通过以下任一方式进入 flash 模式:
5. 在 POST 过程中重启并按 Ctrl + F5, 然后点击 Yes 以重新启动系统。
6. 在 POST 过程中重启并按 Del 进入 BIOS，然后单击 M-FLASH 按钮并单击 Yes 以重新启动。
7. 从 M-FLASH File 菜单中选择一个 BIOS 文件, 然后按 Enter 键。
8. 当出现 “File Check” 消息提示时，单击 Yes 开始 BIOS 更新。

一旦更新达到 100%，系统会自动重新启动。

使用 MSI Center 更新 BIOS

更新前：

• 确保已安装 LAN 驱动程序以及因特网连接正常工作。
• 在更新 BIOS 之前，关闭所有其他应用程序。

更新 BIOS:

1. 安装并运行 MSI Center，然后转到 Support 页面。
2. 选择 Live Update，然后单击 Advanced 按钮。
3. 选择 BIOS 文件，然后单击 Install 按钮。
4. 安装提示将出现，然后单击 Install 按钮。

系统将自动重启以更新 BIOS。一旦刷新过程完成，系统将重启。

使用更新 BIOS 按钮更新 BIOS

1. 从 MSI 网站下载与主板型号符合的最新 BIOS 文件。
2. 重新命名 BIOS 文件为 MSI.ROM，并将其保存到 U 盘的根目录。
3. 连接电源供应器到 CPU_PWR1 和 ATX_PWR1。（您不需要安装 CPU 和内存。）
4. 插入具有 MSI.ROM 文件的 U 盘到后置 I/O 面板的更新 BIOS 端口上。
5. 按下更新 BIOS 按钮开始刷新 BIOS。LED 将开始闪烁，表示该过程已开始。过程完成后，LED 将熄灭。

法规声明

工作频率 2.4GHz、5GHz、6GHz 该频段限于室内使用。

经型式认证合格之低功率射频电机，非经许可，公司、商号或使用者均不得擅自变更频率、加大功率或变更原设计之特性及功能。

低功率射频电机之使用不得影响飞航安全及干扰合法通信；经发现有干扰现象时，应立即停用，并改善至无干扰时方得继续使用。前项合法通信，指依电信法规定作业之无线电通信。低功率射频电机须忍受合法通信或工业、科学及医疗用电波辐射性电机设备之干扰。

MS-7E80 主板产品中有害物质的名称及含量

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板组件*×○○○	○○
纽扣电池○○○○○○
外部信号连接头×○○○○○
其他(例:线材等)×○○○	○○
本表格依据SJ/T 11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求,但所有部件都符合欧盟RoHS要求。*印刷电路板组件:包括印刷电路板及其构成的零部件。■上述有毒有害物质或元素清单会依型号之部件差异而有所增减。■产品部件本体上如有环保使用期限标识,以本体标识为主。

限用物质含有情况标示声明书

設備名稱:電腦主機板型號(型式):MS-7E80
單元	限用物質及其化學符號
	鉛(Pb)	汞(Hg)	鎘(Cd)	六價鉻( Cr+6 )	多溴聯苯(PBB)	多溴二苯醚(PBDE)
電路板○○○○○○
電子元件—○○○○○
金屬機構件—○○○○○
塑膠機構件○○○○○○
備考1.“超出0.1 wt %”及“超出0.01 wt %”係指限用物質之百分比含量超出百分比含量基準值。備考2.“○”係指該項限用物質之百分比含量未超出百分比含量基準值。備考3.“—”係指該項限用物質為排除項目。
