用户手册 DEH-2150UB PIONEER

初次使用本產品之前，請詳讀本手冊以確保使用方式正確。讀畢後，請將本手冊保存在安全及將來參考時方便取得的地方。

01 開始使用前

關於本機84

可攜式音訊播放器相容性 84

歡迎至本公司網站 84

本機的防盜84

- 拆卸前面板 84

- 安装前面板 84

遙控器的使用與保養 85

- 安装電池 85

- 使用遥控器 85

02 操作本機

按鈕功能86

-主機86

- 遥控器87

-顯示指示87

基本操作88

-電源ON/OFF88

- 選擇播放來源 88

- 調整音量 88

調諧器88

- 基本操作 88

- 儲存和調用廣播頻率 88

- 進階操作介紹 88

- 儲存最強的廣播頻率 89

- 調到強訊號 89

内置式CD播放器 89

- 基本操作 89

- 顯示碟片之文字資訊 90

- 從曲目標題清單中選擇曲目 90

- 從檔案名稱清單中選擇檔案 90

- 進階操作介紹 90

- 選擇重播範圍 91

- 依隨機順序播放曲目 91

-掃描資料夾與曲目 91

- 暫停播放 91

- 使用數位音樂修補功能 91

播放USB可攜式音訊播放器/USB隨身碟的歌曲91

- 基本操作 91

- 顯示音訊檔案的文字資訊 92

- 從檔案名稱清單中選擇檔案 92

- 進階操作介紹 92

音訊調整92

- 音訊調整的說明 92

- 使用平衡調整 92

- 使用等化器 93

- 調整等化器曲線 93

- 調整響度 93

- 調整音源電平 93

初始設定94

- 調整初始設定 94

- 設定時鐘 94

- 設定FM調頻間隔 94

- 設定AM調頻間隔 94

- 切換輔助設定 94

其他功能95

- 使用AUX播放來源 95

- 打開或關閉時鐘顯示 95

03 連接

接線圖97

04 安装

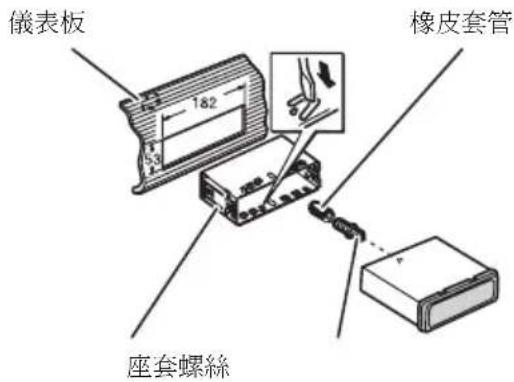

DIN前／後座 98

-DIN前座98

-DIN後座99

附加資訊

錯誤訊息100

碟片與播放器的操作指南 100

雙面碟101

壓縮音訊相容性 101

操作指南和補充資訊 101

- 碟片上的壓縮音訊檔案 101

- USB可攜式音訊播放器/USB隨身碟102

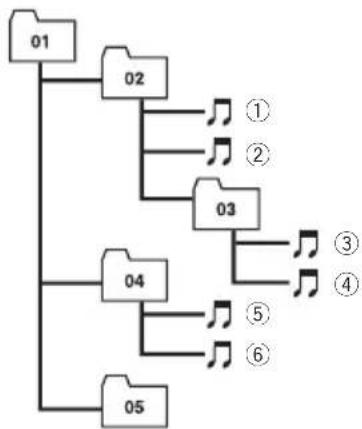

階層實例102

- 碟片上的音訊檔案順序 102

- USB隨身碟上的音訊檔案順序 102

版權與商標宣告 103

規格104

關於本機

注意

• 不可讓液體濺到本機，否則可能導致觸電。此外，接觸液體還可能導致本機損壞、冒煙和過熱。
• 「1級雷射產品」 本產品包含有1級以上的雷射二極管。為了保證安全，切勿拆下任何機蓋或者試圖接觸本機內部。所有維修事宜應交由專業人員處理。
• 請將本手冊保存於隨手可取得之處，以備查閱操作步驟及注意事項。
• 請務必保持在適當的音量，確保車內能聽見車外的聲響。
• 請注意本機的防潮。
• 如果電池未接通或電量用完，預設記憶將會刪除且必須重新設定。
• 如果本機無法正常運作，請聯絡您的經銷商或最近的先鋒授權服務站。

可攜式音訊播放器相容性

若要瞭解USB可攜式音訊播放器/USB隨身碟的相關資訊，請洽詢製造商。

本機符合下列特點：

— USB MSC（大量儲存等級）相容可攜式音訊播放器和記憶體
— 可播放WMA、MP3與WAV檔案

注意

若USB可攜式音訊播放器/USB隨身碟的資料遺失，即使發生在使用本機時，先鋒概不負責。

歡迎至本公司網站

本公司網址如下：

http://pioneer.jp/group/index-e.html

- 本公司網站提供有關先鋒公司的最新資訊。

本機的防盜

前面板可拆下，以防被盗。

重要

• 拆卸或安裝前面板時動作要輕巧。
• 請避免使前面板受到劇烈撞擊。
• 請將前面板遠離光照和高溫。
• 卸下之前，確定從前面板上拔下AUX/USB連接線和USB裝置。否則本機的連接裝置或車子內部可能會損壞。

拆卸前面板

1 按 (卸下) 鬆開前面板。
2 抓住前面板將其卸下。

3 將前面板放入隨附的防盜箱中安全保存。

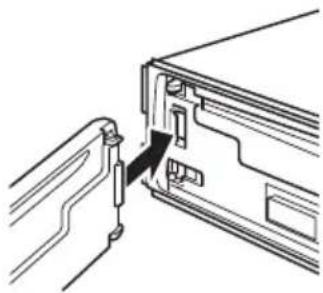

安装前面板

1 請將前面板滑至左側直至其固定到位。

前面板與主機在左側相連接。請確保前面板已與主機相連接。

■ 如果無法成功地將前面板安裝連接至主機，請再試一次。如果強行連接前面板，可能會損壞前面板。

拉出遙控器電池背面的托盤，以對齊正極（+）、負極（-）的方向裝入電池。

請將電池存放在兒童無法拿取之處。若誤吞電池，請立即就醫。

注意

• 請使用CR2025（3V）鋰電池。
• 至少一個月不使用遙控器時，請取出電池。
• 如果換用錯誤的電池，則會有爆炸的危險。僅限換用相同或同類型的電池。
• 請勿使用金屬工具夾取電池。
• 請勿將電池存放於金屬置物盒中。
• 如果電池漏液，請將遙控器徹底擦拭乾淨並裝上新電池。
• 處理用過的電池時，請遵循貴國或貴地區的政府法規或環境公共組織的條例。

「廢電池請回收」

使用遥控器

將遙控器對著前面板進行操作。

- 遙控器在光照下可能無法正常工作。

重要

• 請勿將遙控器存放於高溫或陽光直射的區域中。
• 請勿讓遙控器掉落到地板上，否則可能卡在煞車或油門踏板之下。

按鈕功能

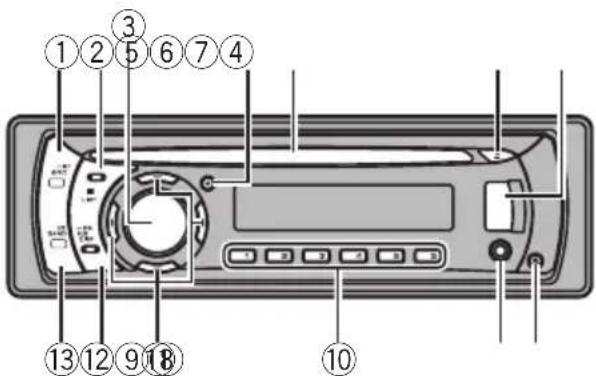

主機

選擇一個播放來源，可開啟本機。按此按鈕可在所有播放來源之間循環。

② /LIST按钮

按此按鈕可顯示碟片標題清單、曲目標題清單、資料夾清單或檔案清單。

③ MULTI-CONTROL

轉動可調高或調低音量。

同樣也可用於控制功能。

④CLOCK按鈕

按該按鈕可換至時鐘顯示。

⑤碟片槽

插入要播放的碟片。

⑥ ▲（退出）按钮

按該按鈕退出碟片。

⑦USB埠

用於連接USB音訊播放器/USB隨身碟。

• 連接時，打開USB接頭蓋。
• 使用USB纜線將USB音訊播放器/USB隨身碟連接至USB埠。由於USB音訊播放器/USB隨身碟連接在本機前面，因此直接連接相當危險。
  也可以使用先鋒CD-U50EUSB纜線。相關詳細資料請洽詢您的經銷商。

⑧ （卸下）按钮

按該按鈕可從主機拆下前面板。

按該按鈕可進行預設調頻。同樣也可用於控制功能。

• 1/S.Rtrv可用於控制S.RTRV（數位音樂修補）。
  • 2/PAUSE可用於控制PAUSE（暫停）。
• 5/ 可用於控制RANDOM（隨機）。
• 6/ ⇌ 可用於控制REPEAT（重播）。

⑪ ▲/▼/◄/►按鈕

按下可手動搜尋調頻、快進、快倒和曲目搜尋控制。同樣也可用於控制功能。

• 操作選單時
  — 按下▲的功能等同於向右轉動 MULTI-CONTROL。
  — 按下▼的功能等同於向左轉動 MULTI-CONTROL。
  — 按下◆的功能等同於按下 DISP/BACK/SCRL。
  — 按住◀的功能等同於按住 DISP/BACK/SCRL。
  — 按下▶的功能等同於按下 MULTI-CONTROL。
  — 按住▶的功能等同於按住 MULTI-CONTROL。

- 操作清單時

— 按下▲的功能等同於向左轉動 MULTI-CONTROL。

— 按下▼的功能等同於向右轉動 MULTI-CONTROL。

— 按下◆的功能等同於按下 DISP/BACK/SCRL。

— 按住◀的功能等同於按住 DISP/BACK/SCRL。

— 按下▶的功能等同於按下 MULTI-CONTROL。

— 按住▶的功能等同於按住 MULTI-CONTROL。

⑫DISP/BACK/SCRL按鈕

按此按鈕可選擇不同的顯示模式。 按住可捲動文字資訊。

操作選單時，按下可返回前一顯示畫面。

操作選單時，按住可返回主選單。

⑬BAND/ESC按鈕

按下可選擇三個FM頻段與一個AM頻段。操作選單時，按下可返回普通顯示畫面。

遙控器

其作用與主機上的按鈕相同。

VOLUME BAND DREAM MUTE 14 13 19 18 FUNCTION F A 2000 16 12 17 SRS DISP → 2018

⑭VOLUME按鈕

按此按鈕可調高或調低音量。

⑮MUTE按鈕

按下可關閉聲音。要開啟聲音，請再按一次。

⑯AUDIO按鈕

按下可選擇音訊功能。

⑰ 按鈕

按該按鈕可開關暫停。

⑱FUNCTION按钮

按此按鈕可選擇各項功能。

播放源關閉時，按住該鍵可調出初始設定選單。

⑲LIST/ENTER按鈕

按此按鈕可根據播放來源顯示碟片標題清單、曲目標題清單、資料夾清單或檔案清單。

在操作選單中，按下可控制功能。

顯示指示

在主顯示幕顯示碟片（曲目）作者姓名時出現。

③ 主顯示幕部分

顯示頻段、頻率、經過的播放時間和其他設定。

- 調諧器

顯示頻段與頻率。

- 内置式CD播放器和USB

顯示經過的播放時間與文字資訊。

4 （歌曲）指示器

在主顯示幕顯示曲目（歌曲）名稱時出現。此外，在操作清單時選擇可播放的音訊檔案也會出現。

⑤◀指示器

存在上一層資料夾或選單時出現。

6 (資料夾) 指示器

在操作清單功能時出現。

⑦▶指示器

存在下一層資料夾或選單時出現。

⑧LOC指示器

在本地頻道搜尋開啟時出現。

⑨ LOUD（響度）指示器

在響度開啟時出現。

⑩ ○○（立體聲）指示器

當所選擇的頻率以立體聲廣播出現。

⑪ ⇌（重播）指示器

在重播曲目開啟時出現。

在資料夾重播開啟時出現。

⑫ ××（隨機播放）指示器

在隨機播放開啟時出現。

13 S.Rtrv（數位音樂修補）指示器

在數位音樂修補功能開啟時出現。

基本操作

電源ON/OFF

開啟本機電源

- 按SRC/OFF可開啟本機電源。

關閉本機電源

- 按住SRC/OFF直至本機關閉。

選擇播放來源

您可以選擇要收聽的音源。

- 反覆按SRC/OFF可在以下播放來源之間切換。

TUNER（調諧器）-CD（內置式CD播放器）

-USB (USB) -AUX (AUX)

注意 | 注意

- 在下列情況時，音源不會改變。

— 本機中未裝入碟片時；

一 當AUX（輔助輸入）設為關時（請參閱第94頁）。

- 當USB可攜式音訊播放器/USB隨身碟未連接至本機的USB連接埠時，顯示NO DEVICE。

- AUX的預設值為開。不使用AUX時請將它關閉（請參閱第94頁上切換輔助設定）。

- 將可攜式音訊播放器連接至AUX輸入，同時使用車用DC電源來充電時，可能會產生噪音。在這種情況下，請停止充電。

- 當本機的藍色／白色引線連接至汽車自動天線中繼控制端子時，汽車天線會在本機播放來源啟動時伸出。收回天線時，請關閉播放來源。

調整音量

- 轉動MULTI-CONTROL可調整音量。

調諧器

基本操作

●選擇波段

按BAND/ESC。

- 按BAND/ESC直至所需的波段（F1，F2，F3為FM或AM）顯示。

- 手動調整（逐格）

按◀或▶。

- 搜尋調頻

按住◀或▶，然後放開。

- 搜尋調頻可透過快速按◀或▶取消。

- 按住◀或▶可以跳台。一放開◀或▶即立刻開始搜尋調頻。

儲存和調用廣播頻率

本機可輕鬆儲存多達六個廣播頻率供以後調用。

- 每個波段可記憶儲存六個電台。

- 找到要儲存於記憶體中的頻率時，按住1至6其中一個預設調頻按鈕，直到預設號碼停止閃爍。

按預設調頻按鈕可調出記憶的電台頻率。

■ 在頻率顯示過程中，也可以按下▲或▼顯示預設調頻號碼分配的廣播電台頻率。

進階操作介紹

1 按MULTI-CONTROL顯示主選單。

2 使用MULTI-CONTROL選擇FUNCTION。

轉動可切換選單選項。按下並進行選擇。

3 轉動MULTI-CONTROL選擇功能。

BSM（最佳電台記憶）-LOCAL（本地頻道搜尋）

注意 | 注意

- 要返回前一顯示畫面，請按 DISP/BACK/SCRL。

- 要返回主選單，按住DISP/BACK/SCRL。

- 要返回一般顯示，請按BAND/ESC。

- 如果不在約30秒內操作該功能，顯示幕將自動返回一般顯示。

儲存最強的廣播頻率

BSM（最佳電台記憶）自動依電台的訊號強度儲存六個最強的廣播頻率。

1 使用MULTI-CONTROL在功能選單中選擇BSM。
2 按MULTI-CONTROL開啟BSM。

- 若要取消，請再按一次MULTI-CONTROL。

調到強訊號

本地頻道搜尋只能收聽訊號夠強，且接收效果良好的廣播電台。

1 使用MULTI-CONTROL在功能選單中選擇LOCAL。
2 按MULTI-CONTROL顯示設定模式。
3 轉動MULTI-CONTROL選擇所需的設定。

FM : OFF—LEVEL 1—LEVEL 2—LEVEL 3—LEVEL4

LEVEL 4設定僅接收訊號最強的電台。隨著設定降低，可接收的電台訊號將逐漸減弱。

4 按MULTI-CONTROL確定選擇。

即使在確定之前已取消選單，仍會完成操作。

内置式CD播放器

基本操作

- 將CD（CD-ROM）插入光碟槽。

播放將自動開始。

- 載入碟片時，碟片有標籤的那一側朝上。

- 退出CD（CD-ROM）

按▲（退出）。

● 選擇資料夾

按▲或▼。

●選擇曲目

按◀或▶。

- 快速前進或快速倒轉

按住◀或▶。

■ 播放壓縮音訊時，快速前進或快速倒轉時無聲。
- 返回根資料夾

按住BAND/ESC。

● 切換壓縮音訊和CD-DA

按BAND/ESC。

此操作僅能在播放CD-EXTRA或MIXED-MODE CD時執行。
■ 如果已在壓縮音訊與CD-DA之間切換，則播放從光碟第一個曲目開始。

注意 | 注意

• 內置式CD播放器可以播放音訊CD和錄製在CD-ROM中的壓縮音訊。（關於此可播放的檔案，請參閱下一節。請參閱第101頁）
• 閱讀第100頁上關於碟片與播放器的注意事項。
• 插入碟片後，請按SRC/OFF選擇內置式CD播放器。
• 有時開始播放碟片與發出聲音之間會有停滯。讀碟時，會顯示FRMT READ。
• 如果顯示錯誤訊息，則請參閱第100頁上錯誤訊息。
• 依檔案編號的順序進行播放。跳過不含檔案的資料夾。（如果資料夾01（ROOT）中不含檔案，則從資料夾02開始播放。）

顯示碟片之文字資訊

- 按DISP/BACK/SCRL選擇所需文字資訊。

關於CDTEXT碟片

播放時間－DISC TITLE（光碟標題）－

ARTISTNAME（光碟作者姓名）-

TRACKTITLE（曲目標題）-ARTISTNAME

(曲目作者姓名)

使用於WMA/MP3時

播放時間－FLD NAME（資料夾名稱）－

FILE NAME（檔案名稱）-TRACKTITLE（曲

目標題）-ARTISTNAME（作者姓名）-

ALBUMTITLE（專輯標題）-COMMENT（註解）-位元率-資料夾和曲目號碼

使用於WAV時

播放時間－FLD NAME（資料夾名稱）－

FILE NAME（檔案名稱）－取樣頻率－資料夾和曲目號碼

注意 | 注意

• 按住DISP/BACK/SCRL可捲動至標題的左端。
• 含有如文字與／或數字等特定資訊的音訊CD為CDTEXT。
• 如果音訊檔案上錄製的字元與本機不相容，則此類字元將不會顯示。
• 如果iPod中未錄製特定資訊，則將顯示NO XXXX（例如：NO TITLE）。
• 有些音訊檔案的文字資訊可能無法正確顯示。
• 因用於將MP3檔案寫入碟片的iTunes版本之故，註解資訊可能無法正常顯示。
• 需視使用於WMA檔案編碼的Windows Media™ Player版本而定，專輯名稱與其他文字資訊可能無法正常顯示。
• 播放以VBR（可變位元率）錄製的WMA檔案時，平均位元率值會顯示。
• 播放以VBR（可變位元率）錄製的MP3檔案時，VBR而不是位元率值顯示。
• 顯示幕中顯示的取樣頻率可能縮寫。

從曲目標題清單中選擇曲目

曲目標題清單功能可顯示CD TEXT碟片上的曲目標題清單，以供選擇播放。

1按 ☑/LIST切換至曲目標題清單模式。

2 使用MULTI-CONTROL選擇所需的曲目標題。

轉動可改變曲目標題。按下可進行播放。

• 若要返回一般顯示，請按BAND/ESC或LIST。
  ■ 如果不在約30秒內操作清單，顯示幕將自動返回一般顯示。

從檔案名稱清單中選擇檔案

檔案名稱清單功能可顯示檔案名稱（或資料夾名稱）的清單，以供選擇播放。

1按 ☑/LIST切換至檔案名稱清單模式。

檔案與資料夾的名稱在顯示幕中出現。

2 使用MULTI-CONTROL選擇所需的檔案名稱（或資料夾名稱）。

轉動可改變檔案或資料夾的名稱。

— 選擇檔案時，按下可進行播放。
— 選擇資料夾時，按下可查看所選擇資料夾中的檔案（或資料夾）清單。
— 選擇資料夾時，按住播放所選擇資料夾中的歌曲。

■ 返回前一清單（上一層資料夾）時，請按 DISP/BACK/SCRL。
■ 要返回清單的最上層，請按住

DISP/BACK/SCRL。

• 若要返回一般顯示，請按BAND/ESC或LIST。
  ■ 如果不在約30秒內操作清單，顯示幕將自動返回一般顯示。

進階操作介紹

1 按MULTI-CONTROL顯示主選單。

2 使用MULTI-CONTROL選擇FUNCTION。

轉動可切換選單選項。按下並進行選擇。

3 轉動MULTI-CONTROL選擇功能。

REPEAT（重播）- RANDOM（隨機播放）- SCAN（掃描播放）- PAUSE（暫停）-

S.RTRV（數位音樂修補）

注意 | 注意

• 要返回前一顯示畫面，請按 DISP/BACK/SCRL。
  • 要返回主選單，按住DISP/BACK/SCRL。

• 要返回一般顯示，請按BAND/ESC。

• 如果不在約30秒內操作該功能，顯示幕將自動返回一般顯示。

選擇重播範圍

- 重複按6/，選擇所需設定。

• DISC—重播所有曲目
• TRACK—重播目前曲目
• FOLDER—重播目前資料夾

■ 如果在重播過程中選擇其他資料夾，則重播範圍會變為光碟重播。
在TRACK（曲目重播）過程中執行曲目搜尋或快進／快倒會將重播範圍變為碟片／資料夾。
- 當選擇FOLDER（資料夾重播）時，該資料夾中的子資料夾無法播放。
- 您也可以使用MULTI-CONTROL，在出現的選單中執行此操作。

依隨機順序播放曲目

所選擇重播範圍中的曲目以隨機順序播放。

●按5/××開啟隨機播放。

依隨機順序播放曲目。

■ 關閉隨機播放時，請再按一次5/XX。
- 您也可以使用MULTI-CONTROL，在出現的選單中執行此操作。

掃描資料夾與曲目

掃描播放搜尋在重播範圍內的歌曲。

1 使用MULTI-CONTROL在功能選單中選擇SCAN。
2 按MULTI-CONTROL開啟掃描播放。

播放各曲目的前10秒鐘內容。

3 找到所需的曲目時按MULTI-CONTROL，關閉掃描播放。

■ 如果顯示幕已自動返回播放顯示，使用 MULTI-CONTROL 可重新選擇 SCAN。
■ 在光碟（資料夾）掃描結束之後，曲目將正常播放。

暫停播放

- 按2/PAUSE開啟暫停。

目前曲目的播放暂停。

■ 關閉暫停時，請再按一次2/PAUSE。
- 您也可以使用MULTI-CONTROL，在出現的選單中執行此操作。

使用數位音樂修補功能

數位音樂修補功能自動增強壓縮音訊並還原豐富的聲音。

● 重複按1/S.Rtrv，選擇所需設定。 OFF（關閉）-1-2

■ 2比1有效。
- 您也可以使用MULTI-CONTROL，在出現的選單中執行此操作。

播放USB可攜式音訊播放器/USB 隨身碟的歌曲

有關支援裝置的詳細資料，請參閱第84頁上可攜式音訊播放器相容性。

基本操作

- 選擇資料夾

按▲或▼。

●選擇曲目

按◀或▶。

• 快速前進或快速倒轉
  按住◀或▶。

- 返回根資料夾

按住BAND/ESC。

注意 | 注意

• 視所連接的USB可攜式音訊播放器/USB隨身碟的不同，本機可能無法達到最佳效能。
• 如果資料夾01（ROOT）中不含檔案，則從資料夾02開始播放。

• 當點火開關設定於ACC或ON位置時，如果有電池充電功能的USB可攜式音訊播放器連接至本機，則電池將充電。

• 您可隨時在想要結束收聽時，中斷與USB可攜式音訊播放器/USB隨身碟的連接。

• 如果不使用USB裝置，請將它從本機上拔下。
• 如果在播放期間將USB可攜式音訊播放器／USB隨身碟從本機上拔下，則顯示NODEVICE。

顯示音訊檔案的文字資訊

該操作與內置式CD播放器的壓縮音訊的操作方式相同。（請參閱第90頁上顯示碟片之文字資訊。）

從檔案名稱清單中選擇檔案

該操作與內置式CD播放器的操作方式相同。（請參閱第90頁上從檔案名稱清單中選擇檔案。）

進階操作介紹

1 按MULTI-CONTROL顯示主選單。
2 使用MULTI-CONTROL選擇FUNCTION。轉動可切換選單選項。按下並進行選擇。
3 轉動MULTI-CONTROL選擇功能。 REPEAT（重播）—RANDOM（隨機播放）—SCAN（掃描播放）—PAUSE（暫停）—S.RTRV（數位音樂修補）

功能與操作

REPEAT、RANDOM、SCAN、PAUSE以及S.RTRV的操作基本與內置式CD播放器的操作方式相同。

功能名稱	操作功能
REPEAT	請參閱上一頁上選擇重播範圍。但是您可選擇的重播範圍與內置式CD播放器不同。USB可攜式音訊播放器/USB隨身碟的重播範圍如下:TRACK-僅重播目前檔案FOLDER-重播目前資料夾ALL-重播所有檔案
RANDOM	請參閱上一頁上依隨機順序播放曲目。
SCAN	請參閱上一頁上掃描資料夾與曲目。

PAUSE	請參閱上一頁上暫停播放。
S.RTRV	請參閱上一頁上使用數位音樂修補功能。

注意 | 注意

• 要返回前一顯示畫面，請按 DISP/BACK/SCRL。
  • 要返回主選單，按住DISP/BACK/SCRL。
• 要返回一般顯示，請按BAND/ESC。
• 如果不在約30秒內操作該功能，顯示幕將自動返回一般顯示。
• 如果在重播過程中選擇其他資料夾，則重播範圍會變為ALL。
• 如果在TRACK過程中進行曲目搜尋或快進／快倒，則重播範圍會變為FOLDER。
• 在檔案或資料夾掃描結束之後，檔案將重新開始正常播放。

音訊調整

音訊調整的說明

1 按MULTI-CONTROL顯示主選單。
2 使用MULTI-CONTROL選擇AUDIO。轉動可切換選單選項。按下並進行選擇。
3 轉動MULTI-CONTROL選擇音訊功能。 FAD/BAL（平衡調整）－EQUALIZER（等化器調用）－TONE CTRL（等化器調整）－LOUDNESS（響度）－SLA（音源電平調整）

注意 | 注意

• 要返回前一顯示畫面，請按 DISP/BACK/SCRL。
• 要返回主選單，按住DISP/BACK/SCRL。
• 要返回一般顯示，請按BAND/ESC。
• 選擇FM調諧器作為播放來源時，您無法切換至SLA。
• 如果不在約30秒內操作該功能，顯示幕將自動返回一般顯示。

使用平衡調整

可改變淡化器／平衡設定，為所有就座位置調整至理想的聽覺環境。

操作本機

1 使用MULTI-CONTROL在音訊功能選單中選擇FAD/BAL。

2 按MULTI-CONTROL顯示設定模式。

3 按MULTI-CONTROL選擇您要設定的部分。

反覆按MULTI-CONTROL可切換淡化和平衡。

4 轉動MULTI-CONTROL可調整揚聲器平衡。

在F15和R15之間調整前置／後置揚聲器平衡。

在L15和R15之間調整左置／右置揚聲器平衡。

■ FR 0為僅使用兩個揚聲器時的正確設定。

使用等化器

DYNAMIC, VOCAL, NATURAL, CUSTOM, FLAT與POWERFUL等六種儲存的 等化器設定可隨時輕鬆調出。

- CUSTOM為所建立經調整之等化器曲線。

- 選擇FLAT時，對聲音不予補充或校正。

調用等化器曲線

1 使用MULTI-CONTROL在音訊功能選單中選擇EQUALIZER。

2 按MULTI-CONTROL顯示設定模式。

3 轉動MULTI-CONTROL選擇等化器。 DYNAMIC—VOCAL—NATURAL—CUSTOM —FLAT—POWERFUL

4 按MULTI-CONTROL確定選擇。

即使在確定之前已取消選單，仍會完成操作。

調整等化器曲線

可按要求調整目前所選之等化器曲線。經調整的等化器曲線會記憶在CUSTOM中。

調整低音／中音／高音

您可以調整低音／中音／高音等級。

1 使用MULTI-CONTROL在音訊功能選單中選擇TONECTRL。

2 按MULTI-CONTROL顯示設定模式。

3 按MULTI-CONTROL選擇BASS/MID/TREBLE。

4 轉動MULTI-CONTROL可調整電平。

+6至-6會隨著電平增大或減小而顯示。

5 按MULTI-CONTROL確定選擇。

即使在確定之前已取消選單，仍會完成操作。

調整響度

響度可在低音量時補償低音及高音音域中的不足。

1 使用MULTI-CONTROL在音訊功能選單中選擇LOUDNESS。

2 按MULTI-CONTROL顯示設定模式。

3 轉動MULTI-CONTROL選擇所需的設定。 LOW（低）—HIGH（高）—OFF（關）

4 按MULTI-CONTROL確定選擇。

即使在確定之前已取消選單，仍會完成操作。

調整音源電平

音源電平調整（SLA）可調整各播放來源的音量電平，以免在播放來源之間切換時音量驟然變化。

• 設定以FM調諧器的音量電平為依據，該音量電平保持不變。
• AM調諧器的音量電平也可隨著音源電平的調整而調整。

1 將FM調諧器音量電平與所需調整之播放來源音量電平進行對比。
2 使用MULTI-CONTROL在音訊功能選單中選擇SLA。
3 按MULTI-CONTROL顯示設定模式。
4 轉動MULTI-CONTROL調整播放來源音量。
+4至-4隨著播放來源音量的調高或降低而顯示。

5 按MULTI-CONTROL確定選擇。

即使在確定之前已取消選單，仍會完成操作。

初始設定

調整初始設定

1 按住SRC/OFF直至本機關閉。
2 按住MULTI-CONTROL直至CLOCK SET在顯示幕中出現。
3 轉動MULTI-CONTROL選擇其中一個初始設定。

CLOCK SET（時鐘）—FM STEP（FM調頻間隔）—AM STEP（AM調頻間隔）—AUX（輔助輸入）

■ 要返回前一顯示畫面，請按
DISP/BACK/SCRL。
■ 要返回主選單，按住DISP/BACK/SCRL。
■ 取消初始設定時，請按BAND/ESC。

設定時鐘

請依照這些指示設定時鐘。

1 使用MULTI-CONTROL在初始設定選單中選擇CLOCKSET。

請參閱本頁上調整初始設定。

2 按MULTI-CONTROL顯示設定模式。

■ 要返回前一顯示畫面，請按 DISP/BACK/SCRL。

3 按MULTI-CONTROL選擇所需設定之時鐘顯示部分。

每次按下MULTI-CONTROL時，即選擇時鐘顯示的某一個部分。

小時－分鐘

選擇某部分的時鐘顯示畫面時，所選部分閃爍。

4 轉動MULTI-CONTROL正確設定時鐘。

設定FM調頻間隔

搜尋調頻所用之FM調頻間隔可在100 kHz、預設間隔及50 kHz之間進行切換。

• 如果搜尋調頻以50 kHz為間隔進行，則會無法準確收聽電台。請用手動調頻或再次使用搜尋調頻收聽電台。
• 在手動調頻期間，調頻間隔保持在50 kHz。

1 使用MULTI-CONTROL在初始設定選單中選擇FMSTEP。

請參閱本頁上調整初始設定。

2 按MULTI-CONTROL顯示設定模式。
3 轉動MULTI-CONTROL選擇FM調頻間隔。 50 KHZ (50 kHz) - 100 KHZ (100 kHz)
4 按MULTI-CONTROL確定選擇。

即使在確定之前已取消選單，仍會完成操作。

設定AM調頻間隔

AM調頻間隔可在9 kHz、預設間隔及10 kHz之間切換。在北美、中美或南美使用調諧器時，請將調頻間隔從9 kHz（容許範圍531 kHz至1602 kHz）重設為10 kHz（容許範圍530 kHz至1640 kHz）。

1 使用MULTI-CONTROL在初始設定選單中選擇AMSTEP。
請參閱本頁上調整初始設定。
2 按MULTI-CONTROL顯示設定模式。
3 轉動MULTI-CONTROL選擇AM調頻間隔。 10 KHZ (10 kHz) - 9 KHZ (9 kHz)
4 按MULTI-CONTROL確定選擇。
即使在確定之前已取消選單，仍會完成操作。

切換輔助設定

本機可以配合輔助裝置使用。使用連接至本機的輔助裝置時，啟動輔助設定。

1 使用MULTI-CONTROL在初始設定選單中選擇AUX。

請參閱本頁上調整初始設定。

2 按MULTI-CONTROL開啟AUX。

■ 關閉AUX時，請再按一次

MULTI-CONTROL

其他功能

使用AUX播放來源

您可以使用立體聲迷你插頭連接線將輔助裝置連接至本機。

● 將立體聲迷你插頭插入本機的輸入插孔。

選擇AUX做為播放來源

- 按SRC/OFF選擇AUX作為播放來源。

■ 如果輔助設定未開啟，則無法選擇AUX。如需詳細資料，請參閱上一頁上切換輔助設定。

打開或關閉時鐘顯示

可打開或關閉時鐘顯示。

- 即使播放來源關閉，時鐘顯示仍會在顯示幕中出現。

- 按CLOCK可打開或關閉時鐘顯示。

每按一次CLOCK即打開或關閉時鐘顯示。

進行其他操作時，時鐘顯示會暫時消失；但是在25秒後時鐘顯示會再次出現。

重要

- 當本機安裝在點火開關沒有 ACC（附加）位置的車輛中時，紅色纜線必須接到可以偵測點火開關運作的端子上。否則電池可能耗盡。

ACC位置

無ACC位置

- 如未能於以下條件中使用本機，將可能導致火災或故障。

— 配備12伏特電池與負接地的車輛。
— 50 W（輸出值）與 4 ohm 至 8 ohm（阻抗值）的揚聲器。

- 為防止短路，過熱或故障發生，請務必遵守下列指示。

— 安裝之前請斷開電池的負極。
— 以纜線夾或膠帶固定纜線。為保護纜線，請以膠帶包覆纜線與金屬部位接觸的部分。

— 請勿將纜線置於活動部件上，比如汽車排檔與座位扶手。
— 請勿將纜線置於受熱位置，比如暖風機出口附近。
— 請勿將黃色纜線透過引擎室的孔連接至電池。
— 以絕緣膠帶包覆任何未連接的纜線接頭。
— 請勿縮短纜線長度。
— 切勿為了與其他裝置共用電源而割開本機電源線絕緣層。纜線的電流負載量有一定限度。
— 請使用規定額定值的保險絲。
— 請勿將揚聲器負極線直接接地。
— 請勿將多個揚聲器的負極線綑紮在一起。

- 當本機電源開啟時，控制訊號會透過藍／白色纜線輸出。請將其連接至外部功率放大器系統遙控器或車輛的自動天線中繼控制端子（最大300 mA 12 V DC）。若車輛配備有玻璃天線，請將其連接至天線增強電源端子。

• 切勿將藍／白纜線連接到外部的變壓電源端子。同時，請避免將其連接到自動天線的電源端子。否則電池可能耗盡。
• 黑色纜線接地。此纜線與其他產品的接地纜線（尤其是功率放大器等高強度電流產品）必須分別佈線。否則，萬一它們斷開的話，可能會造成火災或產生故障。

接線圖

當使用選購的放大器時進行這些連接。

重要

• 最後安裝之前，請檢查所有的連接和系統。
• 請勿操作未獲授權使用的部分。操作未獲授權使用的部分可能導致故障。
• 若安裝需要在車輛上鑽孔或進行其他修改，請洽詢您的經銷商。
• 請勿將本機安裝在：

— 可能會干擾車輛操作的位置。

— 因突然停車可能會傷及乘客的位置。

• 半導體雷射在過熱的狀況下可能會損壞。請勿將本機安裝在受熱位置，例如暖風機出口附近。
• 當本機以小於60°的角度安裝時，會獲得最佳效能。

- 為了確保在使用本機時能有適當的散熱，在安裝時，請確認您有在後面板後方留下足夠的空間，並纏住鬆散的纜線，以防其堵住出風口。

留出足夠的空間 10 cm 10 cm 擋板

DIN前／後座

本機可由「前」（傳統DIN前座）或「後」（DIN後座安裝，使用機身側的螺絲孔）方正確安裝。有關詳情，請參閱以下的安裝方法。

DIN前座

使用橡皮套管安装

1 將座套插入儀表板中。

在狹窄空間中安裝時，請使用隨附的座套。若本機後方有足夠的空間，請使用原廠隨附的座套。

2 使用螺絲起子折彎金屬突出部位（90°）至定位，藉以固定座套。

3 安裝本機。

儀表板 182 橡皮套管 座套螺絲

移除本機

1 將飾環的頂部及底部往外拉，以移除飾環。（若您要重新裝上飾環，請對準有向下溝槽的側邊並接上飾環。）

- 當前面板卸除時，移除飾環會比較容易。

2 將隨附的抽取鑰匙插入本機的兩側，使其卡至定位。

3 將本機拉出儀表板。

1 將飾環的頂部及底部往外拉，以移除飾環。（若您要重新裝上飾環，請對準有向下溝槽的側邊並接上飾環。）

- 當前面板卸除時，移除飾環會比較容易。

2 選定適當的位置，讓托架孔與本機側面密合。

螺絲 托架 儀表板或操縱台

- 使用十字槽螺絲（5 mm × 8 mm）或平面螺絲（5 mm × 9 mm），取決於托架上螺絲孔的形狀。

附加資訊

錯誤訊息

與經銷商或就近的先鋒授權服務中心聯絡時，請務必記錄錯誤訊息。

内置式CD播放器

訊息	原因	措施
ERROR-11,12, 17,30	碟片變髒	清潔碟片。
	碟片有刮痕	更換碟片。
ERROR-10,11, 12,15,17,30, A0	電氣或機械故障	關閉點火開闊,然後再開啟,或切換至其他播放來源,然後再回到CD播放器。
ERROR-15	插入的碟片不含任何資料	更換碟片。
ERROR-22, 23	CD格式無法播放	更換碟片。
NO AUDIO	插入的碟片中未錄有任何可播放的檔案	更換碟片。
SKIPPED	插入的碟片中含受DRM保護的WMA檔案	更換碟片。
PROTECT	插入碟片上的所有檔案受DRM保護	更換碟片。

USB可攜式音訊播放器/USB隨身碟

訊息	原因	措施
NO AUDIO	無歌曲	傳送音訊檔案到USB可攜式音訊播放器/USB隨身碟並連接。
	連接已啟用安全功能的USB隨身碟	依USB隨身碟的指示停用安全功能。
SKIPPED	連接的USB可攜式音訊播放器/USB隨身碟含有受WindowsMedia DRM9/10保護的WMA檔案。	播放未受到WindowsMediaDRM 9/10保護的音訊檔案。
PROTECT	連接的可攜式音訊播放器/USB隨身碟上的所有檔案受Windows MediaDRM9/10的保護	傳送未受Windows MediaDRM9/10保護的檔案到USB可攜式音訊播放器/USB隨身碟並連接。
N/A USB	本機不支援所連接的USB裝置。	連接USB可攜式音訊播放器或USB大量儲存等級相容的USB隨身碟。

CHECKUSB	USB接頭或USB纜線短路。	確認USB接頭或USB纜線未卡在某個物品中或損壞。
	連接的USB可攜式音訊播放器/USB記憶體消耗超過500mA(最大允許電流)的功率。	中斷連接USB可攜式音訊播放器/USB隨身碟且不要使用。將點火開關轉到OFF,然後再轉到ACC或ON,接著連接相容的USB可攜式音訊播放器/USB隨身碟。
ERROR-19	通訊失敗	執行下列其中一項操作。一將點火開關轉到OFF,然後再轉回ON。一中斷連接USB可攜式音訊播放器/USB隨身碟。一切換至不同的播放來源。然後返回USB可攜式音訊播放器/USB隨身碟。
ERROR-23	USB裝置未格式化為FAT16或FAT32檔案系統	USB裝置應該格式化為FAT16或FAT32檔案系統

碟片與播放器的操作指南

- 請僅使用具有以下兩種標誌之一的碟片。

- 僅限使用傳統的圓形碟片。不可使用其他形狀的碟片。

• 使用12-cm或8-cm的CD。播放8 cm CD時請勿使用轉接器。

• CD槽中請勿插入CD以外的任何其他物品。

• 請勿使用破裂、缺口、扭曲或有其他瑕疵的碟片，否則可能會損壞播放器。

• 未最終化的CD-R/CD-RW碟片無法播放。
• 請勿觸摸碟片的錄製面。
• 碟片不使用時，請存放在護套中。
• 謹防將碟片放在極高溫的環境（包括陽光直射之下）。
• 請勿在碟片表面黏貼標籤、書寫或使用化學藥品。
• 清潔CD時，請用軟布從中心向外擦拭碟片。
• 凝結可能會暫時影響播放器之效能。請將其放置約一小時，適應較高的溫度。同時，請用軟布擦拭潮溼的碟片。
• 由於碟片特性、碟片格式、錄製的應用軟體、播放環境、存放條件等原因，碟片可能無法播放。
• 依據錄製的環境，文字資訊可能無法正常顯示。
  • 道路顛簸會中斷碟片的播放。
• 使用碟片之前，請閱讀注意事項。

雙面碟

• 雙面碟有兩面，一面為音訊的可燒錄CD，另一面為視訊的可燒錄DVD。
• 由於雙面碟的CD面不能相容一般的CD標準，因此可能無法在本機上播放CD面。
• 經常裝入並退出雙面碟可能會刮壞碟片。嚴重的刮痕會導致本機無法播放碟片。有時雙面碟可能會卡在碟片槽中而無法退出。為防止這種情形發生，建議您不要在本機中播放雙面碟。
• 如需有關雙面碟的詳細資料，請參閱碟片製造商提供的資訊。

壓縮音訊相容性

WMA

• 相容格式：Windows Media Player編碼的WMA
• 副檔名：.wma
• 位元率：48 kbps至320 kbps（CBR），48 kbps至384 kbps（VBR）
• 取樣頻率：32 kHz、44.1 kHz、48 kHz

- WindowsMediaAudio9Professional，Lossless，語音：無

MP3

• 副檔名：.mp3
• 位元率：8 kbps至320 kbps（CBR），VBR
• 取樣頻率：16 kHz至48 kHz（32，44.1，48 kHz用於加強）
• 相容的ID3標籤版本：1.0、1.1、2.2、2.3、2.4（ID3標籤2.x版本優先於1.x版本。）
• M3u播放清單：無
• MP3i（互動式MP3），mp3 PRO：無

WAV

• 相容格式：線性PCM（LPCM），MS ADPCM
• 副檔名：.wav
• 量化位元數：8與16（LPCM），4（MS ADPCM）
• 取樣頻率：16 kHz至48 kHz（LPCM），22.05kHz至44.1kHz（MSADPCM）

操作指南和補充資訊

• 開始播放用影像資料編碼的音訊檔案時，可能會略有延遲。
• 只能顯示從開頭算起的32個字元作為檔案名稱（包括副檔名）或資料夾名稱。
• 有些音訊檔案的文字資訊可能無法正確顯示。
• 本機可能會因使用將WMA檔案編碼的應用程式，而無法正常運作。

碟片上的壓縮音訊檔案

• 與ISO 9660 Level 1與2相容。Romeo與Jo-lict檔案系統都與本機相容。
• 可進行多段式播放。
• 壓縮音訊檔案不適用封包寫入資料傳送。
• 無論原始錄製歌曲之間空白部分的長短，壓縮音訊播放時歌曲之間都會出現短暫的暫停。

USB可攜式音訊播放器/USB隨身碟

• 本機可播放USB大量儲存等級的USB可攜式音訊播放器/USB隨身碟中的檔案。但無法播放儲存於上述USB裝置中有版權保護的檔案。
• 您無法使用USB集線器將USB可攜式音訊播放器/USB隨身碟連接至本機。
• 已分割的USB隨身碟與本機不相容。
• 視您使用的USB可攜式音訊播放器/USB隨身碟的種類而定，本機可能無法識別USB音訊播放器/USB隨身碟，或可能無法正常播放音訊檔案。
• 請勿讓iPod可攜式音訊播放器/USB隨身碟長時間處於直射陽光下。長時間置於直射陽光下，可能造成iPod可攜式音訊播放器/USB隨身碟因高溫而發生故障。
• 不可將USB可攜式音訊播放器/USB隨身碟放置於高溫的位置。
• 駕車時，請牢牢固定USB可攜式音訊播放器/USB隨身碟。請勿讓iPod可攜式音訊播放器/USB隨身碟掉落到地板上，否則可能會卡在煞車或油門踏板之下。
• 視連接至本機之USB裝置而定，裝置可能會在收音機中產生噪音。
• 開始播放有多個資料夾層級的USB可攜式音訊播放器/USB隨身碟上的音訊檔案時，可能會有輕微的延遲。
• 不可連接USB可攜式音訊播放器/USB隨身碟以外的任何裝置。
• 操作視USB音訊播放器和USB隨身碟的種類而異。

階層實例

：資料夾

♪：壓縮音訊檔案

第一級 第二級 第三級 第四級

碟片上的音訊檔案順序

• 本機指定資料夾編號。使用者無權指定資料夾編號。
• 資料夾選擇順序或其他操作可能會因編碼或寫入軟體而異。
• 資料夾階層最多可有8層。但是，資料夾實際的階層少於兩層。
• 最多可播放光碟上的99個資料夾。

USB隨身碟上的音訊檔案順序

USB可攜式音訊播放器的音訊檔案順序與USB隨身碟的不同，並且視播放器而定。

• 01到05代表指定的資料夾編號。①到⑥代表播放順序。用戶無法使用本機指定資料夾編號和播放順序。
• 音訊檔案的播放順序和USB裝置中的錄製順序相同。
• 建議您使用下列方法指定播放順序。

1 建立指示播放順序且包括編號的檔案名稱（例如001xxx.mp3和099yyy.mp3）。
2 將那些檔案放入資料夾中。
3 將含有檔案的資料夾錄製到USB裝置中。但您是否可指定播放檔案的順序，將視系統環境而定。

- 只能播放USB可攜式音訊播放器/USB隨身碟上最多15000個檔案。

附加資訊

• 只能播放USB可攜式音訊播放器/USB隨身碟上最多500個資料夾。
• 只能播放USB可攜式音訊播放器/USB隨身碟上最多8層目錄。

版權與商標宣告

WMA

「Windows Media」和「Windows」標誌皆為Microsoft Corporation在美國和／或其他國家的商標或註冊商標。

MP3

本產品僅針對私人、非商業的使用提供授權許可；除此之外，並未提供授權許可，或暗示任何使用者具有將本產品用於任何商業（即創造營收）即時播放（陸上、衛星、有線和／或任何其他媒體）、透過網際網路、內部網路和／或其他網路的廣播／串流，或其他電子內容傳播系統（如付費音訊或隨選音訊應用程式）之權利。此類用途須另行授權許可。如需詳細資料，請至

iTunes為Apple Inc. 在美國與其他國家註冊的商標。

附加資訊

規格

一般

額定電源 14.4 V DC

(容許電壓範圍：12.0 V至

1. 4VDC)

接地系統 負極型

最大電流消耗 10.0 A

尺寸（寬x高x深）：

DIN

前端部分 188 mm x 58 mm x 15 mm

D

前端部分 170 mm x 48 mm x 15 mm

重量....1.

音訊

最大輸出功率 50 W × 4

連續輸出功率 22W x 4（50Hz至15000Hz，

5%THD，4Ω負載，雙聲道驅動）

負載阻抗 4Ω（容許範圍4Ω至8Ω）

前輸出最大輸出電平 2.0V

音調控制：

低音

頻率....100Hz

增益.±13dB

中頻

頻率....1kHz

增益.±12dB

高音

頻率....10kHz

增益.±12dB

CD播放器

系統 CD音訊系統

可用碟片 CD

訊噪比 94 dB (1 kHz) (IEC-A網路)

聲道數 2（立體聲）

MP3解碼格式 ……MPEG-1&2 Audio Layer 3

WMA解碼格式 第7，7.1，8，9，10，11版

本（雙聲道音訊）

(WindowsMediaPlayer)

WAV訊號格式 …… 線性PCM&MS ADPCM

(無壓縮)

USB

規格....USB 2.0全速版

供應電流 500 mA

最大記憶體容量 250 GB

最小記憶容量 256 MB

WAV訊號格式 ...... 線性PCM&MS ADPCM

(無壓縮)

FM調諧器

頻率範圍 87.5 MHz 至 108.0 MHz

有效靈敏度 11 dBf (0.7 μV/75 Ω，單

聲道，S/N：30dB）

信噪比 72 dB（IEC-A網路）

AM調諧器

频率範圍 531至1602kHz（9kHz）

530至1640kHz（10kHz）

可用靈敏度 25 μV (S/N:20 dB)

信噪比 62 dB（IEC-A網路）

注意 | 注意

為求改善，規格與設計可能改變，恕不另行通知。

주
