用户手册 PMA-2020AE DENON

为防电击，请勿打开机盖(或后盖)。本机内部无使用者可以维修的部件。请委托有资格的技术人员进行维修。

等边三角形中有箭头闪电标号的图形表示警告使用者在产品内有非绝缘的“危险电压”，可能会对人体造成很大的电击危险。

等边三角形中有感驳号的圆形表示警告使用者该设备在操作与维护(维修)方面应严格按照所附设备说明书。

警告：

为防止火灾或电击，请勿将本机暴露于雨中或潮湿的处所。

仅适用于海拔2000m以下地区安全使用。

仅适用于非热带气候条件下安全使用。

注意：为了完全切断本机的电源，请从墙上插座中拔出插头。电源插头用于完全中断机器的电源供应，必须置于使用者容易接近的地方。

注意：

高温表面，请勿触摸。

在本产品连续运作时，内部散热器顶部的表面温度可能会很高。

请勿触摸高温区域，尤其是“高温表面标记”周围和顶部面板。

·执行的国家标准编号

GB8898-2011

GB13837-2003

GB17625.1-2003

制造商：日本天龙马兰士集团有限公司

销售商：上海电音马兰士电子有限公司

上海市南京西路1000号城市航站楼808室

□使用注意事项

警告

·避免高温。

装于机架时应允许充分散热。

· 小心操作电源线。

- 勿将不机放置于湿度很高或多尘的位置。

- 长时间不使用本机时须按下电源插头。

·勿阻塞机壳的通风孔

- 勿使异物掉入机内。

- 勿使杀虫剂，苯和稀释剂与机箱接触。

- 切勿拆解或以任何方式改装本机。

· 不得回报好、集合或商窄等物品覆盖通风口，以免妨碍通风。

· 不得将点燃的蜡烛等明火源放置在本机上。

- 清留意和遵守当地有关电池处置的法规条例。

- 清勿使液体消灭或喷洒到本机上。

请勿将花瓶等装有液体的物体放置在本机上。

- 清勿日滑手操作主电源线。

· 当开关位于“关闭”位置时，设备并未与主电源彻底切断。

· 应将本设备安装在电源附近，以便于接入电源。

- 不要让本器材暴露于雨水，湿气，滴水或滴水之中。

· 电池不要存放在阳光直射或靠近高热源的位置。例如靠近加热器。

□安装注意事项

*为确保适当的散热，请勿将本机安装在狭小的空间内，例如书柜或类似的封闭空间中。

·建议超过0.3ms

- 调忽将任何其它设备放置在本机上。

「根据电子信息产品污染控制管理办法的有毒·有害物质或元素的标识表」

零部件名称 对象零部件		有毒有害物质或元素 备注
		铅(Pb)	汞(Ig)	镉(Cd)	六价铬(Cr6+)	多溴欧苯(PBB)	多溴二苯醚(PBDE)
电路板	印刷配线板组件,安装·插入零部件,印刷配线板(不包括特定电子零部件)	×○×	○○○
筐体	顶盖,底盖,底壳,框架,垫片,小螺丝等(金属,塑胶),(包含的接合材料)	×○○	○○○
特定电子零部件	变压器,插入物,电源插座,电源用大型电解质电容器等电子零部件,机内电缆	×○○	○○○
附件	源控熔/AC适配器、电源线、RCA电缆等附件,封装	×○○	○○○
备注:○:在该零部件的所有均质材料中的有毒有害物质的含量不超过在SJ/T11363-2008标准规定的限量要求×:在该零部件中至少一种均质材料中的有毒有害物质的含量超过在SJ/T11363-2008标准规定的限量要求(×判定:包括EU RoHS的豁免项目)

此标志是根据2006年2月28日颁布的《电子信息产品污染控制管理办法》，以及《电子信息产品污染控制标识要求》，适用于在中国销售的电子信息产品的环保使用期限。

在此产品相关的安全和使用上遵守注意事项，在从生产日期起计算的此年限内，产品中的有害物质不会往外泄漏，或者引起突然变异而给环境污染，人体或财产带来重大影响。另外，包装在一起的电池等消耗品的环保期限是技术寿命5年。

适当地使用完后废弃的情况，请协助遵守各自治体的电子信息产品回收·再利用相关的法律·规定。

序言

感谢您选购DENON产品。为确保正确操作，使用该产品前请仔细阅读操作说明书。

阅读之后，请务必妥善保管以备将来参考。

目录

序言	1
附件	1
关于本书	1
特点	2
操作注意事项	2

准备工作

连接方法	4
用于连接的电缆	2
连接扬声器	4
连接播放机	6
连接录音机	7
连接电源线	7

操作方法

操作方法	9
使用之前	9
开始播放	9
开始录音	10
设置自动待机模式	10

信息

部件名称与功能	12
前面板	12
后面板	13
通控器	14
术适解释	15
故障诊断	16
规格	17

附件

请检查并确认本产品附带下列部件。

① 操作说明书
②产品保修卡
③ 维修站列表
④ 电源线
⑤ 遥控器(RC-1179)
⑥ RO3/AAA电池

关于本书

□关于操作说明的按钮

本书的操作说明主要说明遥控器的操作按钮。

□关于标记

该标记表示记载相关信息的参照页码。

该标记表示补充说明或操作方面的建议。

注 该标记表示操作时需要注意的事项或功能限制等。

□关于插图

本书使用的插图用于说明操作方法，可能会与实物有所不同。

特点

高级UHC-MOS单推挽电路

新一代UHC MOS FET应用于功率放大器的输出级。恒定电流从30A增加至70A，瞬时电流从120A增加至210A。通过使用双场效应晶体管选定的第一阶段实现电压放大器级功能。受温度波动影响的操作稳定性得以提高。而且，通过使用级联自举电路，相位特性提升至高级。

电源

为了充分发挥UHC MOS单推挽电路的势能，本强效电源由LC装载的双变压器、载流量比常规电路多50%的肖特导势三极管、可调整为高音效的为客户定制的隔直流电解电容器组成。

平直放大器

前置放大器部分包括具有高质本地稳定器电源的全离散配置的场效应晶体管输出平直放大器。

电唱机均衡器

即使是对模拟记录挑剔的用户也将会感到满意，因为用于场效应晶体管输入的电唱机均衡器电路支持MMMC。

功率放大器直通

功率放大器直通输入也可用于装配的单机功率放大器，对结合音频系统和家庭影院系统等非常有用。

前置输出

通过使用另外一个功率放大器来驱动带扬声器的双放大器（支持双线分音或增加超低音来升级系统），前置输出连接器可用于扩展系统的可能性。

机械接地

由6个分别屏蔽的信号电平分立部件和由符合机械接地理念的高密度材料制造的基脚组成的底座消除了外部震动的影响，并可阻止变压器震动、内部震荡震动传输至放大器电路。

操作注意事项

- 开启电源开关前

请再次检查所有连接是否正确，连接电缆是否出现问题。

即使将本机设定为候用模式，某些电路中仍然存在电流。当长时间旅行或商家时，请务必将电源线从电源插座上拔掉。

· 关于冷凝

如果本机内部和环境之间存在较大温差，则本机内部的运转部件上可能会产生冷凝(结露)，导致本机无法正常运转。 如果发生这种情况，请断开电源并将本机搁置1到2个小时，然后等到几乎没有温差时而使用本机。

· 使用移动电话的注意事项

在本机附近使用移动电话可能会导致噪音。如果发生这种情况，请远离本机使用移动电话。

· 移动本机

请关闭电源并从电源插座上拔下电源线。接着，在移动本机之前请断开接至其它系统设备的连接电缆。

·爱护本机

- 请用软布擦拭和清洁机身及控制面板。

- 使用化学清洁剂时，请遵守使用说明。

- 本、油漆稀释剂或其它有机溶剂以及杀虫剂等若与本机接触，可能会导致本机材质发生变化和粗色，因此请勿使用。

Preparations

准备工作

此处，我们介绍本机的连接和设置方法。

● 用于连接的电缆 第4页
● 连接扬声器 第4页
● 连接播放机 第6页
连接录音机 第7页
● 连接电源线 第7页

连接方法

该操作说明书描述了所有可兼容音频信号格式的连接方法。请选择适合所连接设备的连接类型。

注

• 所有连接完成之前，请勿插上电源线。
  · 在连接时，也请参阅其它设备的操作说明书。
• 夹必正确连接左声道和右声道(左按左、右按右)。
• 请勿将电源线与连接电缆缚在一起，否则会产生交流声或杂音。
• 当没有普通唱量连接至电唱机(PHONG)输入端子时，请勿增大音量，否则会导致交流声或杂音。

□播放SA音源的注意事项：

当常规扬声器与SA音源DVD Audio碟片、Super Audio CD和包

括超出可听范围的高音设备的其它音源)兼容时，设定播放机

DVD Audio播放机、Super Audio CD播放机等的属性以与常规

扬声器(或放大器)一起使用。

如果播放SA音源时音量设定过高，则可能会损坏扬声器。关于

设定播放机的说明，请参阅播放机附送的操作说明书。

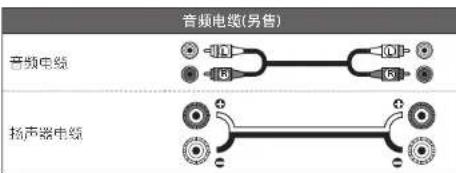

用于连接的电缆

根据连接的设备选择电线。

仔细检查连接到本装置上的扬声器的左(L)和右(R)声道，以及(红色)和-(黑色)极性，确保声道和极性连接正确。

1 从扬声器电缆一端剥去约10mm的铠装，然后搓捻或端接芯线。

2 逆时针转动扬声器端子进行松动。

3 将扬声器电缆芯线完全插入扬声器端子。

4 顺时针转动扬声器端子进行紧固。

扬声器端子尺寸

注

• 连接扬声器电缆时，避免其卡在扬声器端子中。电线接触到后面板或如果和一侧相互接触，可能激活保护电路(第5页“保护电路”)。
  电源接通时，切勿磁电扬声器端子。否则可能导致触电。

见次页

扬声器阻抗

使用阻抗在以下范围内的扬声器，以便与其使用相匹配。

使用的扬声器 阻抗
A和B 4~16Ω
A和B 8~16Ω
双线连接 4~16Ω

保护电路

发生以下情况时可能激活保护电路：

• 扬声器电缆线接触后面板或螺丝，或扬声器电缆线接触扬声器电缆的 + 和 - 侧时
  · 环境温度非常高时
• 长时间使用高输出导致放大器内部过热时

保护电路激活后，扬声器输出将被堵塞，待机指示灯呈红色闪烁。此时，断开电源线，并检查扬声器电线和输入电缆的连接。若装置的温度变得非常高，请等待其冷却并改善其周围的通风情况。然后，重新扭入电源线。

若保护电路被激活，但装置周围的通风情况良好或连接正常，则装置可能损坏。关闭电源并联系DENON服务中心。

扬声器A/B连接

• 系统(SYSTEM)A和B端子的输出相同的信号。
• 当仅连接一组扬声器时，可使用系统(SYSTEM)A或B端子。

连接扬声器

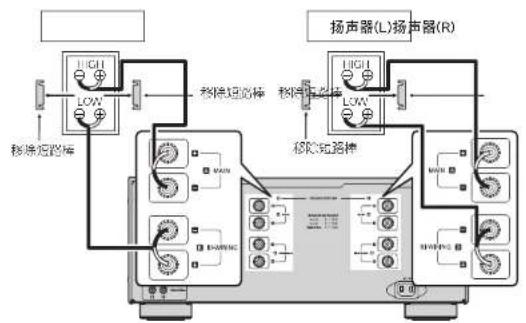

双线分音连接方法

• 当用可双线分音的扬声器进行双线分音连接时，将中、高频范围的端子连接至系统SYSTEM(A)(或系统SYSTEM(B))。低频范围端子则连接至系统SYSTEM(B)(或系统SYSTEM(A))。
• 这会将播放时高范围扬声器与低范围扬声器之间的干扰降至最低。


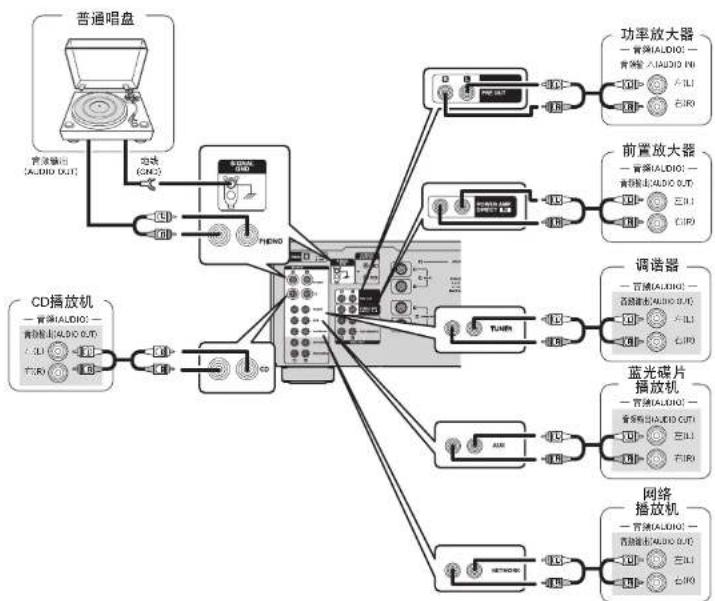

连接播放机

如果连接地线产生了交流声或其它杂音，请断开地线。

切勿将短路三角插头插入前置输出端子。这会造成损坏。

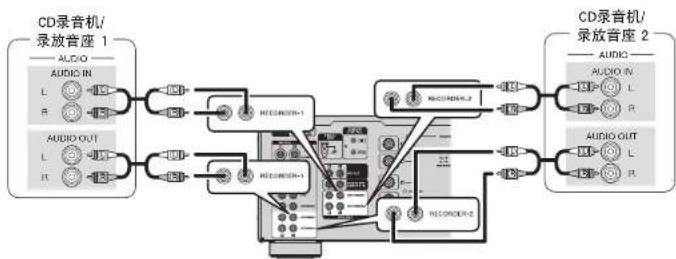

连接录音机

注

切勿将短路桩头插入录音输出。否则会导致损坏。

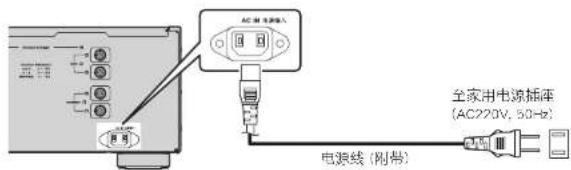

连接电源线

请在所有连接完成后连接电源线。

注

• 将插头插紧，如不插紧将会造成杂音。
• 请勿使用任何非提供的电缆。

Operations

操作方法

此处，我们介绍如何更好地利用本机的功能和操作。

● 使用之前 第9页
● 开始播放 第9页
● 开始录音 第10页
● 设置自动待机模式 第10页

操作方法

使用之前

1 将主机的VOLUME旋钮调至最低。
2 将主机上的SOURCE DIRECT开关设置为“OFF”。
3 将主机上的BASS, TREBLE和BALANCE旋钮设置到中央位置。
4 按主机上的电源开关。 电源指示灯变为红色闪烁几秒钟，然后变为绿色。

关闭电源

2 按主机上的电源开关。 电源指示灯熄灭，电源也会关闭。

注

即使电源处于待机模式，仍继续对一些电路供电。当长时间离家或去度假时，请按主机上的电源开关关闭电源，或从电源插座拔下电源线。

开始播放

2 播放选择的音源。

3 将VOLUME ▲▼键调整到所需的水平。

4 使用主机上的BASS, TREBLE和BALANCE旋钮调整音调。

• 当主机上的VOLUME旋钮刚过“钟表12点”位置（过半）时，主机调整上的BASS和TREBLE旋钮效果会减弱。
• 当主机上的VOLUME旋钮开到最大（即顺时针方向的最大值）时，无法继续调整低音和高音。

5 如果不需要调整音调，请按主机上的SOURCE DIRECT开关。

- 当切换到“ON”时，信号不经过音调调整电路（低音、高音和平衡），从而可实现更高的播放音质。 - 当设置为“OFF”时，可以调整声音以适合您的套装。

6 按MUTING键对声音静音。主机上的电源指示灯呈红色闪烁。

- 再次按可播放声音。

您还可以使用以下操作来选择输入源。

□使用主机选择输入音源

打开INPUT SELECTOR旋钮。 - 打开INPUT SELECTOR旋钮会切换输入源，如下所示。

□播放设备连接至功率放大器直通连接器

按主机上的POWER AMP DIRECT开关。

- 通过设置此开关为“ON”，可将播放设备连接至后面板上的功率放大器直通连接器。此时，输入指示灯关闭。

- 通过设置为 “OFF”，使用INPUT SELECTOR旋钮可播放选定的编排音源。此时，输入指示灯亮起。

开始录音

1 按INPUT SELECT键。

2 将录音机设定为录音模式。

3 开始播放要录制的音源。

注

• 在录音过程中，如果操作INPUT SELECT键，则录音源会发生改变。
• SOURCE DIRECT开关切换为“开”时，将没有音频信号输出至RECORDER输出连接器。

设置自动待机模式

在自动待机为打开的情况下，如果本机在停止模式下连续30分钟内没有进行任何操作，则本机将自动进入待机模式。

- 默认设置是“打开

按住AMPLIFIER键至少5秒。

• 自动待机模式在关闭和打开之间切换。
• 在待机期间，电源指示灯指示自动待机模式打开/关闭。如下所示。

自动待机模式“关闭” “亮起红色”

自动待机模式“打开” “熄灭”

· 在自动待机模式设置期间，电源指示灯闪烁红色。

如果您在本机处于ON状态时设置自动待机模式，本机将在完成自动待机模式设置后立即进入待机模式。

Information

信息

此处列出了与本机有关的各种信息。请根据需要参阅此信息。

● 部件名称与功能 第12页
● 故障诊断 第16页
● 规格 第17页

部件名称与功能

关于此处未说明的按键，请参阅：页。

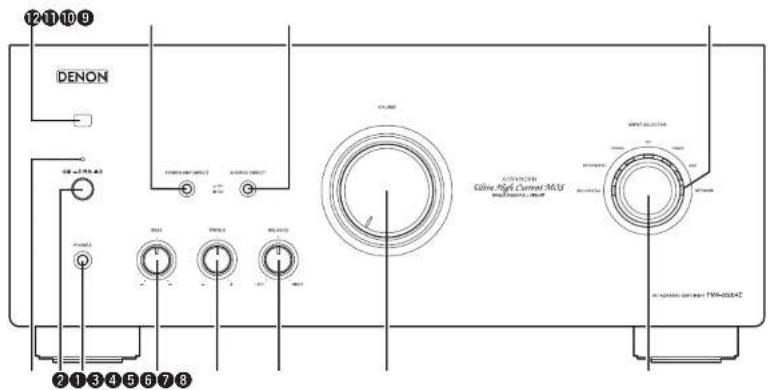

前面板

① 电源指示灯 ..... (9)

指示本机的状态,如下所示:
· 接油电源与几秒钟	红色(闪烁)
· 电源“开启”	绿色
· 转音	红色(闪烁)
· 模用	红色
· 电源“关闭”	熄灭
· 自动热机模式“开启”	熄灭

②电源开关....(9)

3 耳机插口(PHONES) 本插口用于插入耳机。（插入耳机时，扬声器输出将关闭。）

注

为防止听力损伤，使用耳机时请勿过度升高音量。

④ BASS(低音)控制钮.....(9)
⑤ TREBLE(高音)控制钮....(3)
6 BALANCE(平衡)控制钮....(9)
⑦ VOLUME(音量)控制钮.....(9)
⑧ INPUT SELECTOR(输入选择)钮.....(9)
⑨ 输入指示灯 …… (8)
⑩ SOURCE DIRECT(音源直入)开关....(9)
1 POWER AMP DIRECT(功率放大器直通)开关....(9)
⑫ 遥控感应窗 …… (15)

注

· 功能④、⑤和⑥仅在SOURCE DIRECT开关设定为“■OFF”时可
用。
- 当VOLUME控制旋钮设置刚好接近“12 o'clock”位置（超过半圆）时，可用BASS和TREBLE控制旋钮进行调节的范围将减少。
- 当VOLUME控制旋钮设置到最大或完全顿时针旋转时，则将不可调节低音和高音。
- 当POWER AMP DIRECT开关为“ON”时，将不影响主设备音量、平衡、音调的调节。应该在输入设备上调节音量。
- 当POWER AMP DIRECT开关为“ON”时，主设备的音量最大。播放前请检查输入设备的输出水平，并相应调节音量。

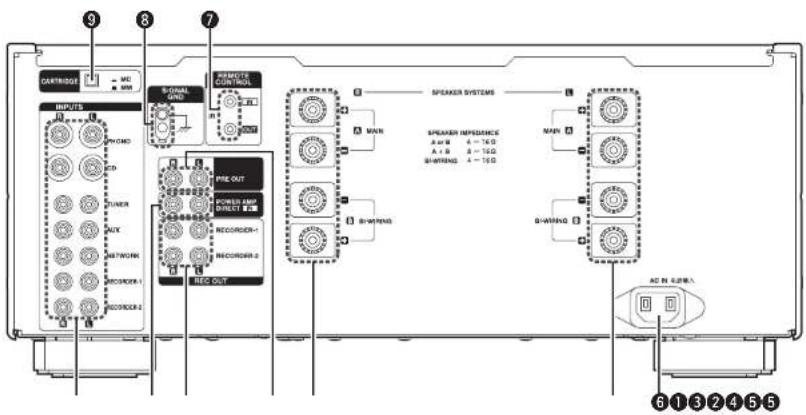

后面板

① INPUTS(输入)端子.....(6.7)
② POWER AMP DIRECT(功率放大器直通)连接器....(6) 用于直接输入信号至功率放大器的连接器。 应在连接的设备上调节音量。
③ 输入/输出连接器（录音）(RECORDER)....(r)
④ PRE OUT(前置输出)端子 ..... (6)
⑤ 扬声器系统端子(SPEAKER SYSTEMS).....(4, 5, 6)

6 AC插孔(AC IN)....(7)
⑦ REMOTE CONTROL(遥控)插孔 供将来使用的扩展插孔。
8 SIGNAL GND(信号接地)端子.....(6)
⑨ 唱头选择开关(CARTRIDGE) 根据使用的播放机磁盘类型设置本开关。根据转盘上使用的磁盘类型将本开关设置为 MM（■）或（□）。

· 该端子不是安全接地端子。
- 本机的SIGNAL CND（信号接地）端子不是安全的接地方式。当噪声过大时，连接该端子以降低噪音。请注意，根据电唱机的不同，连接地线可能会有增加噪声的反面效果。在这种情况下，没有必要连接地线。

• PHONO输入端子配有短脚插头。移除本插头，以连接电唱机。
  将移除的短脚插头放置在安全位置，以免丢失。
• 即使使用耳机时，信号也从PRE OUT连接器输出。

遥控器

本节介绍用于播放每个源的按钮。

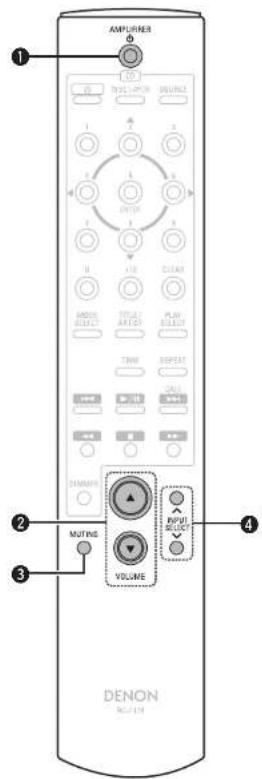

AMP操作

① AMPLIFIER(放大器)按键(①)....(9, 10)
② VOLUME(音量)按键(▲▼)....(9)
③ MUTING(静音)按键.....(9)
④ INPUT SELECT(输入音源选择)按键 ..... (9, 10)

• 随刚的远程控制单元可用于操作DENON CD播放机。
  · 使用的，请参阅其他设备的操作说明。
  部分产品可能无法操作。

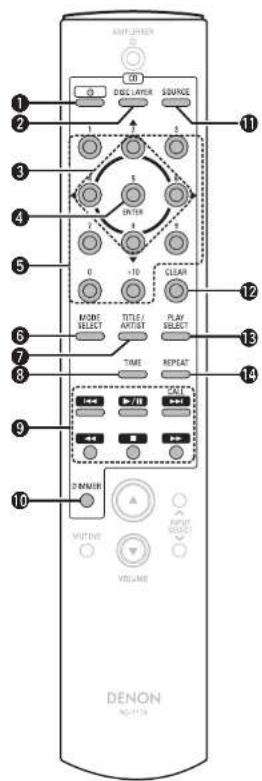

CD操作

1 CD POWER(CD电源)按键(①)
② DISC LAYER(碟片层)按键
③ 游标按键(△▽◀ ▷)
4 ENTER(确认)按键
⑤ 数字按键(0～9，+10)
⑥ MODE SELECT(模式选择)按键
⑦ TITLE/ARTIST(标题/艺术家)按键
8 TIME(时间)按键
⑨ 播放操作按键

• 倒带快进按键(◀◀, ▶▶▶)
  ·播放/暂停按键(▶)
• CALL(呼叫)按键
• 快退快进按钮(◀◀, ▶▶)
  ·停止按键■

10 DIMMER(调光器)按键
⑪ SOURCE(音源)按键
12 CLEAR(清除)按键
13 PLAY SELECT(播放选择)按键
14 REPEAT(重复)按键

安装电池

① 沿箭头所示方向抬起并取下后盖。

② 按电池匣内的标记所示方向装入两节电池。

③ 装上电池闸盖。

注

• 在遥控器中装入指定的电池。
• 如果将遥控器靠近本机操作时仍不起作用，请马上更换新电池。（所附电池仅用于检验操作。）
  · 装电池时，请按照电池盒内“⊕”和“⊖”标记，确保方向正确。
  · 为防止损坏电池或电池漏液
• 请勿将新旧电池混合使用。
• 请勿使用两种不同类型的电池。
• 请勿试图对干电池充电。
  · 请勿对电池进行短接、拆解、加热或焚烧处理。
• 请勿将电池放在阳光直射处或制热设备附近等高温场所。
• 假如电池溶液，须仔细地撤去电池匣内的溶液，然后装入新电池。
• 如果打算长时间不使用遥控器，请取出遥控器中的电池。
• 必须遵照电池废弃的相关地方条例来废弃旧电池。
• 如果使用充电电池，遥控器可能无法正常工作。

遥控器

遥控器的操作范围

操作遥控器时应将其指向遥控感应窗。

注

• 如果使遥控感应窗暴露于直射阳光、逆变式荧光灯强烈的人造光或红外光下，设备可能会功能异常，或者遥控器可能会无法操作。
• 使用在各种设备（如监视器、3D眼镜、3D发信装置等）之间传输无线通信信号（如红外信号）的3D视频设备时，温控器可能由于这些无线通信信号的干扰而无法运行。如果出现这种情况，请调整每个设备的3D通信方向和距离，并检查遥控器的运行是否受到这些信号的影响。

术语解释

双线分音连接

这种通过使用两根扬声器电缆连接扬声器的方法可以单独传输高音和低音信号。
这会将播放时高范围扬声器与低范围扬声器之间的干扰降至最低。

M

MM/MC唱头选择

转盘有两种类型的唱头-MM（动磁式）和MC（动圈式）。
由于这两种唱头的输出水平不同，因此本机装配的电唱机均衡器设置必须根据转盘的唱头类型进行切换。请使用MM/MCI唱头选择键进行切换。

P

保护电路

该功能可以在发生意外情况时(例如，因某种原因导致的超负荷或过压)，防止电源内部的组件损坏。
本装置发生意外时，电源指示灯将闪烁，装置进入候用模式。

S

音源直入

能够以更高的保真度播放源，因为输入音频信号的输出绕过了音频质量控制电路（低音/高音/平衡）。

扬声器阻抗

这是扬声器的交流额定电阻，以欧姆表示。
阻抗越小，输出功率越大。但放大器的负载将随之增加。请使用本机支持其阻抗值的扬声器。

故障诊断

若出现问题，请先检查下列各项：

1. 连接是否正确？

2. 本机是否按照操作说明书的指示操作？

3. 其它设备是否正常运转？

若本机运转不正常，请先核对下表中各项。如果问题仍不能解决，可能本机有故障。

在这种情况下应立即关闭电源，并与购买商家联系。

症状 原因	对策 页码
当打开电源时,电源指示灯不亮,不产生声音。	·电源线的插头未完全插入。	·检查电源线是否牢固地插入墙上的电源插座。	7
如果在使用本机时电源突然关闭,电源指示灯会以大约1秒的时间间隔闪烁红色。	·根据本机内部各零件的温度上升情况,将激活保护电路。	·请立即关闭电源,并在机体充分降温后再次加电。·请在通风良好的位置重新安装本机。	55
如果在使用本机时电源突然关闭,电源指示灯会以大约0.5秒的时间间隔闪烁红色。	·本机不支持使用的扬声器的阻抗。·已激活保护电路,因为不同的扬声器电线的芯线彼此接触,或一个芯线溢出端子并接触到了本机的后面板。	·请使用具有指定阻抗的扬声器。·拔出电源线,将芯线紧紧地再次捻在一起或进行终端接触处理等,然后再次重新连接。	55
即使接通电源,电源显示仍以大约0.5秒的时间间隔闪烁红色。	·放大器电路失效。 ·请关闭	电源并联系DENON服务顾问。	—

症状原因	对策页码
电源指示灯亮起,但无声音产生。	·扬声器电缆未完全连接。·未选择您想要听的设备。·音量控制设定为最小。·输入电缆未完全连接。	·紧固连接。·锁保选择正确的输入。·设定为适当音量。·紧固连接。	5.699.126
声音只从左扬声器或右扬声器一边发出。	·扬声器电缆未完全连接。·输入电缆未完全连接。·左右平衡钮关闭。	·紧固连接。·紧固连接。·使用平衡控制钮调节至适当平衡。	4.5.65.69
左侧和右侧立体声倾倒了。	·扬声器或输入电线的连接倾倒了。	·检查连接,以降保连接方式为左对左、右对右。	5.6
播放唱片时听到音乐中有交流声。	·播放机的地线未连接。·电缆未完全连接至电唱机(PHONO)端子。·受播放机附近的电视机或VCR的干扰。	·紧固连接。·紧固连接。·尝试改变安装设备的位置。	66—
播放唱片时如果音量过高,喇叭会伴随音乐产生。	·播放机和扬声器入靠近。·扬声器的振动通过地面传给播放机。	·安装播放机和扬声器时,使其尽量相互远离。·使用垫子等吸收扬声器的振动。	——
播放唱片时,声音失真。	·针头不合适。·唱针尖上有污物。·唱头有缺陷。	·调节至适当针压。·检查调针尖。·更换唱头。	——

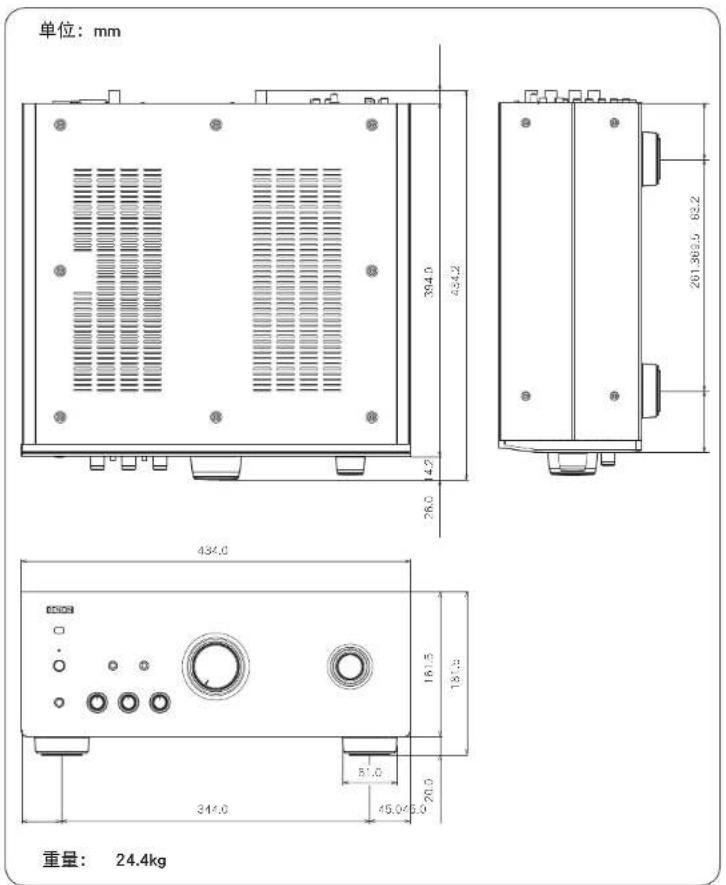

规格

☐功率放大器部分
额定输出功率:	双声自驱动(CD→SP输出(OUT))
	(5W~6W/3Ω, 20Hz~25kHz, 1.0Hz, 0.07%)
动态功率:	150W~150W/4Ω, DIN, 1kHz, 1.0Hz, 0.7%)
高频失真:	0.01%额定输出:-3dB, 8Ω, 1kHz
输出端子:	放大器 A或B: 4~16Ω
	A+B: 8~15Ω
	适合耳机/立铃/耳机
输入灵敏度/输入阻抗:	噪声入(FURE D RECT): 0.9V/47kΩ
	收人系数: 29dB
☐前置放大器部分
均衡放大器输出:(录音输出(REC OUT)端子)	150mV
输入灵敏度/输入阻抗:	电感机(磁)(PHONO(VM)): 2.5mV/47kΩ
	电感机(磁)(PHONO(VC)): 200μV/100Ω
	CD, TUNER, AUX, NETWORK, RECORDER-1, RECORDER-2: 135mV/47kΩ(音源直入关闭(SOURCE DIRECT OFF))
	135mV/28kΩ(音源直入开启(SOURCE DIRECT ON))
RIAA偏差:	电感机(PHONO): 20Hz~20kHz±0.5dB
最大输入:	电感机(磁)(PHONO(VM)): 130mV/1kHz
	电感机(磁)(PHONO(VC)): 10mV/1kHz
额定输出:	REF OUT: 0.5V (input CD: 135mV)
☐整体特性
信噪比(SN Ratio)A网络:	电感机(磁)(PHONO(VM)): 29dB(输入数字短路, 5mV输入信号)
	电感机(磁)(PHONO(VC)): 74dB
	CD, TUNER, AUX, NETWORK, RECORDER 1, RECORDER 2: 108dB(输入数字短路)
音调控制(低音):	低音(BASS): 100Hz±8dB
	高音(TREBLE): 10kHz±8dB
☐通用
电源:	AC 220V, 50Hz
功耗:	360W
	0.2W(待机)
*产品规格及设计若因改进而有所变化,恕不另行通知。

索引

L^25°B
保护电路	5,15
L^25°D
电池	15
电感
扬声器电缆	4
音频电缆	4
电源线	7
调整音调	9
低音(BASS)	12
L^25°G
高音(THOLE)	12
L^25°J
静音	9
L^25°L
连接方法
拖动机	6
电源线	7
录音机	7
扬声器	4
L^25°M
MMMC 起头选择	15
L^25°P
平衡(BALANCE)	12
L^25°S
双线分音连接	8,15
输入源	9
L^25°Y
扬声器电缆	4
扬声器阻抗	6,15
遥控器	14
音量(VOLUME)	12
开源自入	8,15
用于连接的电缆	4
L^25°Z
自动待机模式	10

尺寸

DENON

www.denen.com

D&M Holdings Inc. Printed in China 5417 10959 00AD
