产品类型	全自动洗衣机
品牌	海尔 (Haier)
型号	MW200-BYD1628U1
额定洗涤容量	20 kg
额定脱水容量	20 kg
额定电压/频率	220 V~ / 50 Hz
进水水压	0.03 - 1.0 MPa
外形尺寸 (长×宽×高)	701 × 720 × 1065 mm (不含排水管)
洗涤噪声 (声压级/声功率级)	42 dB / 54 dB (A计权)
脱水噪声 (声压级/声功率级)	49 dB / 61 dB (A计权)
电机类型	S-D芯变频电机 (无皮带)
控制方式	触摸按键 + 大屏显示
智能功能	智能感知 (水量、衣量、材质)、WIFI智能物联、智能投放 (洗衣液/柔顺剂)
免清洗技术	海尔专利无孔内桶，防止内外桶污垢残留
水流方式	立式翻转水流 (万向翻转，防缠绕)
变频降噪	软启动/软停机，噪音降低约10 dB
模糊控制	自动检测布量、水位、洗涤时间
安全等级	I类电器，须可靠接地
预设程序	常用、节水、家纺、强力、速洗、标准、羊毛、免熨、羽绒、洗被子、单脱水、轻柔等
童锁功能	有 (启动后锁定操作界面)
预约功能	2-24小时预约 (以完成时间计算)
线屑过滤器	每次使用后需清理
保修期限	整机免费保修三年 (家庭用)

常见问题 - MW200-BYD1628U1 HAIER

如何安装进水管？

请使用随机附带的新进水管。选择前端长度大于10mm且出口端面平整的水龙头。取下进水管接头，调整螺母使螺纹露出约3-4圈，将接头套在水龙头上并用四颗螺钉均等拧紧，然后旋紧螺母至不漏水。将进水管插入接头并锁紧。最后将进水管接头螺母套在洗衣机进水口处向右拧紧。安装完毕后打开水龙头检查是否漏水。

出现E1错误代码怎么办？

E1表示排水超时。请检查排水管是否放倒或堵塞。放下排水管后按【启动/暂停】键；如有异物堵塞，清除异物后再按【启动/暂停】键。

如何使用羊毛洗程序？

选择羊毛程序前请注意：建议不使用预约功能；洗涤水温不超过30℃；使用羊毛专用洗涤剂；将浅色与深色衣物分开。程序完成后及时取出衣物整形晾晒。本机羊毛洗程序已获国际羊毛局授权（授权编号M1523），适用于可机洗羊毛衣物。

童锁功能如何解除？

启动后解除：按住“”图标持续3秒以上，触摸屏解锁，点触【启动/暂停】图标，再点【返回】图标返回上一级菜单。启动前解除：触摸【童锁】选择“关”，使图标熄灭即可。

如何清洁线屑过滤器？

每次使用后需及时清理。按压线屑过滤器上端向外拉出，向上提拉打开后盖，清除线屑，然后装回过滤器，合上上盖。注意过滤器背面如有线屑也应清理。

预约功能怎么设置？

触摸【预约】键，可在2-24小时之间选择预约时间。例如设定5小时，表示5小时后衣物洗涤完毕。预约启动后如需更改程序或取消，需关机重新选择。

可以使用哪些洗涤剂？

本机支持洗衣液、洗衣粉和柔顺剂智能投放。洗衣液投入口最大容量1600ml，柔顺剂投入口最大容量800ml。建议不要使用高泡沫洗衣粉；冬季水温低时最好用温水溶解洗衣粉再倒入。

洗衣机不排水或排水过慢怎么办？

请确认排水管是否放平（放下排水管后按【启动/暂停】键）。检查排水管或排水阀是否被硬币等异物堵塞，清除异物后按【启动/暂停】键。另外排水管高度不应超过10cm。

为什么洗涤过程中会中途进水？

这是正常现象。洗涤过程中水位下降时，洗衣机会自动补水以维持水位。另外，部分程序在进水前会有洗衣桨转动以检测布量，进水过程中也会有转动以溶解洗涤剂。

整机保修期是多久？

家庭用洗衣机整机免费保修三年。但以下情况不属于免费保修：用户运输、安装、使用、保管不当；自行拆卸产品；涂改或无购机发票；异常电压、火灾等外部原因；未按说明书使用。团体使用（如学校、酒店等）也不在免费保修范围内。

用户手册 MW200-BYD1628U1 HAIER

为了方便您使用，请仔细阅读说明书，并按照说明书的步骤操作。自始至终，海尔星级服务都伴随着您，使用时无论有什么问题，请按照售后服务信息中的电话、地址联系我们，我们时刻恭候为您服务！

免清洗

采用海尔专利无孔内桶技术，解决洗衣机诞生近100年以来内外桶污垢残留污染衣物的顽症；在现有双动力、波轮、滚筒、搅拌洗衣机基础上，为全球消费者提供新一代健康、洁净的洗衣解决方案

立式翻转水流

通过独特设计的洗衣桨并配合电机快速换向形成万向立式翻转水流，衣物在内桶中上下翻转，达到洗涤均匀、高洗净、不缠绕和洗高档衣物的效果

S-D芯变频电机

彻底取消皮带，减少运转时的震动，运行更平稳，噪音更低，让洁净更安静；洗衣桨每转3°感知一次洗涤的速度、水流、衣物状态，对各种衣物的洗涤达到收放自如的状态；控制系统以每秒100次的信号指令精准控制电机的洗涤状态，实现对各种衣物的精准洗护

智能感知 WIFI智能物联智能投放

特有水量、衣量、衣物材质三大智能检测手段根据检测结果实现智能控制、精准洗护

三大智能感知导航更智能，负压投放无残留，1ml精确投放，洁净无残留

手机微信远程控制，洗涤、故障报警、信息反馈，随时随地掌控洗衣过程

变频降噪

采用变频技术和智能程序控制，实现了软启动、软停机、降低噪音约10dB

模糊控制

洗衣机会根据衣物多少确定合适的水位和洗涤时间，智能控制整个洗衣程序

触摸按键

时尚大屏触控，手指轻触即可发出洗衣指令，操作舒适，方便使用

尊敬的海尔用户：感谢您选择、使用海尔产品。我们承诺：

您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务：

“1”：送货安装服务一次就好

“5”：五项组合服务：

【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。

【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品寿命。

【C】一站式通检，对用户家其他电器逐一通检保养。

【D】健康测水质，对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。

【E】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。

体现海尔真诚、贴心的服务，海尔友情提醒您：

海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，也可登陆

http://fuwu.rrs.com查询，给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999999或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com，在线安装、报修。

目录

请关注“海尔智能洗衣机”微信公众账号，并按照公共账号中的指引完成洗衣机的物联网绑定操作，以实现洗衣机的物联网远程控制功能。

关注海尔智能洗衣机微信公共账号

方法一

扫描二维码，对“海尔智能洗衣机”进行关注

方法二

在微信公众账户中搜索“海尔智能洗衣机”，并进行关注

用前须知

安全注意事项

安装与调整

内部构造和部件名称

1

3

5

使用方法

准备

洗涤过程

- 接通电源，放入洗涤物 9

- 放入洗涤剂 9

- 选择洗涤程序 10

- 依据个人需要对程序进行设置 11

- 设置预约 13

- 童锁功能 13

7

9

服务信息

清洁保养

疑问解答

技术数据

保修说明

15

16

19

20

本产品属于 I 类电器，请您使用时注意用电安全。

必须使用有可靠接地的电源，电源的地线要接地，不能和自来水管等公用设施连接；分清地线和零线，不能将这两种导线连接在一起。

必须使用单独专用插座，插座应为国家强制性产品认证的合格产品。

警示

关系到产品安全和使用者的人身安全，必须严格按要求操作，否则可能会造成洗衣机的损坏或危及使用者的人身安全。

请将电源线插头插在单相三极220V 交流电电源插座上，插座的接地线端一定要可靠接地。可能的话，最好使用漏电保护器。接地端不应与煤气管道、自来水管道、暖气管道等公用设施连接。

如果用户家用电不能达到安全要求，如无接地线等，必须由专业人员处理到位。

当本机正在工作时，请勿拔下电源插头或切换电源。

请勿用湿的手插拔电源插头。
当本机程序运行终止时必须断水断电，并在再次使用本机前检查电源插头确保完好。

不要过度弯曲、拉伸、扭转、捆扎或让重物重压电源线。电源插头的插片要保持清洁，若沾有灰尘，请仔细用干布擦掉。

当电源线或电源插头损伤时，为避免危险，必须由我公司特约维修点或我公司售后服务部门专职人员更换。

是必须禁止的行为，否则可能会造成洗衣机的损坏或危及使用者的人身安全。

洗衣机不能直接放在不透风的地毯上，地毯不能堵住底部通风口，确保洗衣机的安装位置通风顺畅，请勿将洗衣机放在高于地面的台子上使用，以防洗衣机跌落。

请勿将本机安装在浴室、阳台等潮湿或易遭风吹雨打的地方，切勿用水冲洗本机。

不能将湿衣物放到洗衣机上面，尤其是操作部位。

使用本机时，在开启和关闭上盖过程中，手指不要伸入机器，谨防出现伤手等意外情况。

在搬运洗衣机时，严禁将手放在箱体把手以外的位置。

在没有成人监督的情况下， 儿童不得使用本机。

洗衣机拆箱后，不要让儿童玩拆下的纸板箱、塑料包装袋、包装泡沫等包装材料。

不要与其它电器合用一个插座，插头与插座配合松动时不要使用。

请不要在洗衣机上放置物品，尤其不要将任何热的、重的物品（如盛有热水的壶）放在洗衣机上。

禁止洗涤雨衣、车罩等防水性衣物，以免异常振动或损坏衣物。

洗涤在水面上漂浮的衣物时（如羽绒服等），要特别注意羽绒服上的洗涤说明标签，按照标签要求确定是否可以机洗（无标签或有标签无明确可机洗的视为不能机洗），以免损坏。

请勿使用 50° C以上的热水。

洗衣机工作时，请勿将手伸进运转中的洗衣机桶里面，即使转速很慢也是危险的，要特别注意孩子，切勿让儿童攀爬洗衣机。

请勿使用本机洗涤染有挥发性物质(稀释剂、汽油等)的衣物。

避免阳光直接照射洗衣机，不要靠近暖气等热源。

请勿靠近沼气池等含有易燃易爆气体和液体的环境使用。

安装与调整

1 清点随机附件

进水管部件

说明书

压盖

2 排水管的设定

• 请设置排水管高度不超过10cm。
• 超过限定高度将造成排水不畅或不排水。
• 请勿踩踏排水管。

更改排水管的长度

• 缩短排水管时 需要缩短排水管时，可按照所需长度进行剪切，但剪切后的排水管挂钩不能再次安装。
• 延长排水管时 请使用内径为30mm以上，长度1.5m以下的排水管。

如果不水平时，请将洗衣机调整脚侧稍微抬起，旋转调整脚来调整洗衣机，使其水平。

• 洗衣机距离墙至少 5cm。
• 支撑面最大允许倾斜角为 2° 。

4 进水管的连接

(请使用随机附带的新进水管，旧的不能重复利用)

1 选择合适的水龙头

合适的水龙头

- 要求前端长度大于 10mm，水龙头出口端面要平整，以免漏水。

不合适的水龙头

2 取下进水管接头

① 按住锁紧杆下端。
② 压下滑动器，取下进水管接头。

3 安装进水管接头

① 揭下标记牌。
② 调整螺母，使螺纹露出约 3-4圈。
③ 将进水管接头的四颗螺钉松至可将进水管接头套在水龙头上。
④ 如果进水管接头无法套在水龙头上，请取下衬套。
⑤ 将四颗螺钉均等拧紧，然后旋紧螺母。
⑥ 螺母旋紧至水不渗漏为止。

4 进水管接头与进水管的连接

① 压下滑动器，将进水管插入进水管接头。
② 将锁紧杆挂住进水管接头，放下滑动器，到发出“啪”的声音为止。

5 进水管与洗衣机的连接

① 将进水管接头螺母套进洗衣机上部的进水口。
② 向右拧紧进水管接头螺母并检查螺母是否紧固到位。

注：如果吸水垫松动或损坏，请与本公司售后服务部门联系。

5 检查进水管安装状态

☑ 检查进水管连接是否牢固。
☑ 安装完毕后，打开水龙头，检查是否漏水。
☑ 切勿强力弯曲进水管。
每次使用洗衣机前，请检查确认进水管与水龙头连接牢固。

6 接通电源之前，请检查！

插座是否能承受洗衣机的最大功率负载。 为了保险起见，插座及电源线最大承载电流不低于 15 安培。
电源电压是否符合所要求的数值。
插座与洗衣机的插头是否一致。 如不一致，请重新更换电源线或插座使之一致；如需更换电源线，需由专业人员更换或与本公司特约维修点联系。

内部构造和部件名称

控制面板

开机主界面图

[程序]

触摸图标，可选择所需要运行的程序。程序被选中后，即进入该程序的主界面。

[随心洗]程序洗

触摸图标可选择 洗涤程序

[设置]

触摸图标可对声音、体感等进行开启或者关闭

[电源]

按动此键打开电源。
洗衣机在运行过程中，如果如果需要紧急关机时，按动[电源]键即可关机。

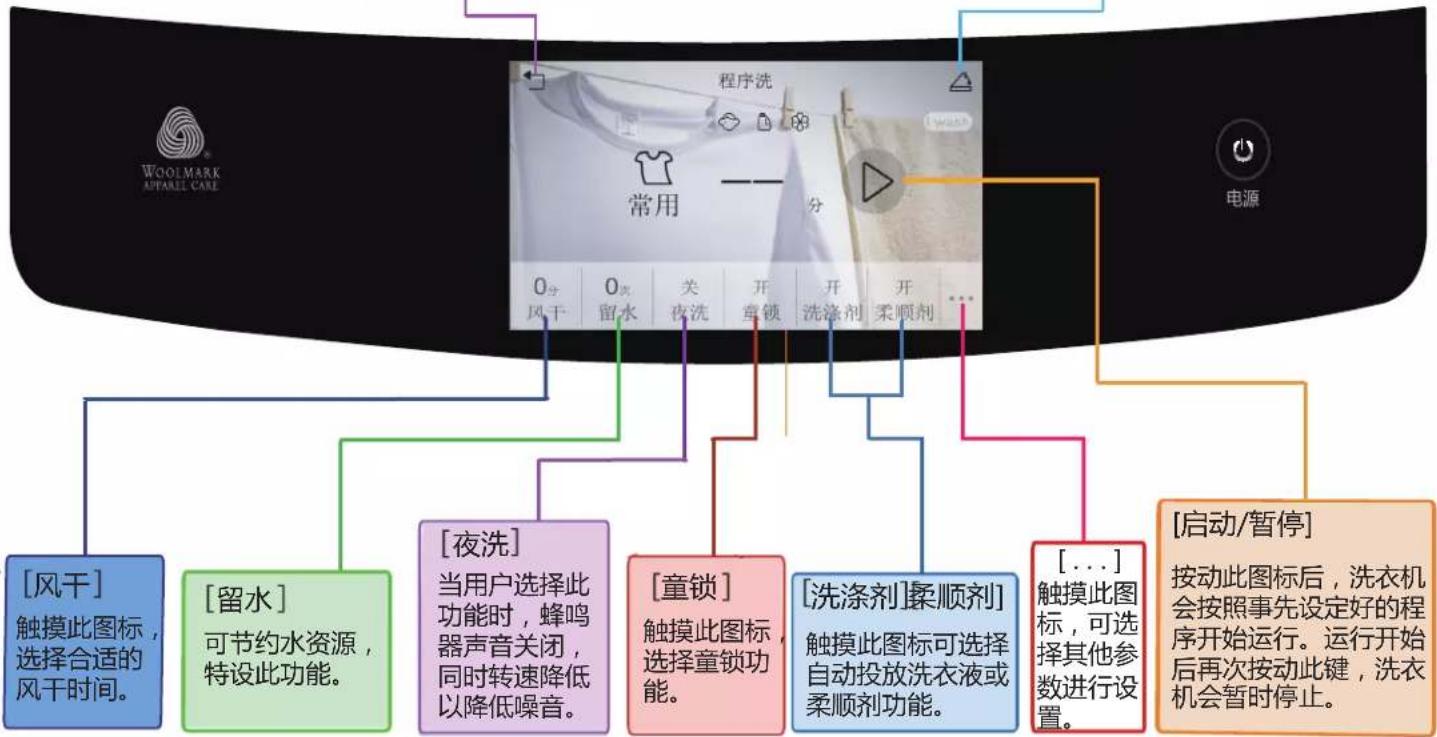

程序主界面图

[返回]

触摸此图标， 返回程序选择界面

[开盖/关盖]

触摸此图标，自动打开/关闭上盖

设置界面图

触摸[设置]图标可进入此界面

准备

可以洗涤的衣物

洗衣机的洗涤、脱水容量是指一次可洗、脱状态标准洗涤物的最大重量。

MW200-BYD1628U1

- 使用了强捻丝的衣物（一般带有梭织图案）

- 丝绸衣物

- 人造丝、铜氨纤维及其混纺品

洗前准备

• 检查洗涤物上的洗涤标签，是否适合机洗，否则如果错误的选择了洗涤方式，可能会导致衣物的损坏、变形等后果,海尔洗衣机对此不负有责任。
• 将容易掉色的衣物与其他衣物分开洗涤，深色和浅色衣物分开洗涤，白色衣服单独洗涤，以免串色。
• 附着线屑或毛发的衣物应清除线屑或毛发后再洗涤，以免线屑或毛发附着在衣物上。
• 附有较多泥灰的衣物，请先将泥灰或大块污垢处理干净再进行洗涤，如果是特别脏污的部位，请事先沾上洗涤剂，这样更易消除该部位的污垢。
• 为提高洗涤效果，单独洗涤大件衣物（如：床单、窗帘、被罩等）时，请将衣物均匀分散放置在内桶中。若大件衣物和小件衣物一起洗涤时，请先将大件衣物均匀放置在内桶中,然后再放入小件衣物。
• 请将易起球、长绒的衣物和纽扣较大的衣物内层外翻后方可洗涤。避免在洗涤过程中纽扣碰撞到内桶壁而发出声音。
• 大件衣物、床上用品和特殊用品，请尽量选择强力程序或家纺程序（见程序面板）及中高水位进行洗涤。
• 请将洗涤物的衣兜中的异物清理干净。破损衣物请修补后再洗涤。请将长带打结、纽扣扣好、拉链拉好。
• 受化学品污染的衣物勿直接投入洗衣机内。
• 冬天水温较低，洗衣粉尽量用温水溶解后放入，以有效发挥洗衣粉作用。
• 洗涤物不应过量，投入前将衣物展开抖松。不易吸水的衣物请用手按入水中，确保衣物不再浮起后，开始洗涤。

洗衣机的准备

将电源插头插入插座

接好进水管，打开水龙头

放下排水管

• 初次使用时,请按照“安装与调整”(3\~4页)安装洗衣机。
• 若在温度为 0° C 或以下的环境中使用本机, 可能会损坏进水阀和排水系统。

如果本机放置在温度为 0° C 或以下的环境中，则必须先将其移至室温环境中静置 24 小时后方可使用。

• 请确认电源插座可靠接地，接地端不应与煤气管道、自来水管道、暖气管道等公用设施连接。
• 地面倾斜或不平会造成洗衣机运行不平稳或引起异常声音，请放平洗衣机。

按动 [电源] 键打开电源。电源接通后，上盖自动打开。

再次按动 [电源] 键即可切断电源，上盖自动关闭。

按动[电源]键接通电源后，如果在10分钟内没有进行任何其他操作，或选择完程序在10分钟内没有启动洗衣机时，洗衣机将自动关闭电源。

洗衣机在运行过程中，如果出现错误信息或需要关机时，按动 [电源] 键即可关闭洗衣机。

为保证最佳的洗涤平衡效果，避免衣物磨损，请按照如下注意事项放置衣物

1. 请将衣物直接放入洗衣桶内，并均匀放置在内桶底部，避免叠加。
2. 本机会自动传感衣物的重量，以求最小的耗水量，水位略有不同属正常现象。

如果洗涤蓬松衣物（比如可以机洗的羽绒服等），请使用压盖将衣物压到平衡环境下沿以下。注意压盖的方向要按照压盖中部“此面向上”的标识放置。

2 放入洗涤剂

用户可在洗涤前将洗衣液、洗衣粉、柔顺剂添加到洗衣液、洗衣粉、柔顺剂投入口中。洗衣过程中，洗衣机会根据衣物重量、水位、柔顺剂的设定，洗衣液和柔顺剂可自动添加到洗涤桶内，无需手动添加。投放方法如下：

1. 如图所示方向打开投入口盖，拿下塞子

• 请根据洗涤量、所选择的水位、衣物的脏污程度及您所选用的洗衣粉的使用说明适量投放洗衣粉。
• 模糊程序及预约洗涤时，建议将洗衣粉直接投入洗衣粉盒。
• 建议不要使用高泡沫洗衣粉，以免影响洗衣效果或泡沫溢出。
• 质量不好或时间长失效的洗衣粉可能会结块，使用时请注意及时清理洗衣粉盒。

2. 投放洗涤剂

洗衣液投入口

洗衣液

将洗衣液从此处倒入，每次最大投放量为1600ml，请不要超过MAX上沿。

将柔顺剂从此处倒入，每次最大投放量为800ml，请不要超过MAX上沿。

1. 正确添加结束后，请将投入口盖附近擦拭干净，并将两个塞子安放到位，关闭投入口盖，以防如需将洗衣机放倒时，洗衣液和柔顺剂溢出。

注意：如果单独投放洗衣液或洗衣粉，请按照包装上的使用说明适量投放，以免影响洗衣效果、泡沫漂洗效果或引起泡沫溢出。

3 选择洗涤程序

触摸“程序洗”或“随心洗”选择所需要的洗涤程序或者个性化需求。“程序洗”中不同程序可通过左右划屏来实现切换选择。

常用

常用衣物的洗涤 一般面料的标准节水洗涤

节水

家纺

床单、沙发套、窗帘等大件家纺类衣物的洗涤

强力

较大、较厚衣物的洗涤

速洗

轻污的小件衣物的快速洗涤

羊毛

2kg以下适合机洗的羊毛衣物的轻柔洗涤

免熨

适合机洗的T恤、衬衫等衣物的呵护洗涤

标准

普通面料的一般洗涤

洗被子 单脱水轻

衣物洗涤衣物的轻柔洗涤

仅对洗涤物进行脱水春秋被、夏凉被等衣物的洗

4 依据个人需要对程序进行设置

洗涤程序选择时，可根据个人需要选择“随心洗”或者“程序洗”分别定制不同的洗涤参数。

I wash • 可以记忆用户的个性化程序设定。

- 用户可以在“常用”“节水”“家纺”“强力”“轻柔”程序下，选择“I wash”设置时，先点触“I wash”，然后设定使用的一些功能及参数，设定好后触摸[启动/暂停]图标，洗衣机会储存记忆该设定，用户下一次在选择设到该程序时，点触“I wash”，默认就使用之前设定好的程序。

风干 • 本机最多可风干化纤衣物1.5kg（风干后应适当晾晒，可有效缩短干衣时间），其它衣物的风干程度随布质的不同而不同，使用风干功能前，请将衣物抖散。
- 在羊毛、免熨、羽绒、轻柔程序中，不可选择风干功能。
- 为了节约水资源，本机特设留水功能，选择此功能后，在留水过程中将不进行排水，保留下来的水可以再次利用。收集时，请将排水管末端放在水盆等较矮的容器中，然后触摸[启动/暂停]图标，排水管排水。收集完后将排水管插回到地漏中，洗衣机将继续运行剩余程序。
- 选择留水功能，程序中带有漂洗过程，则保留漂洗水，保留约4小时，且每隔15分钟蜂鸣提示。若4小时内没有收集水，洗衣机将自动排水并运行下一程序，若4小时内触摸[启动/暂停]图标，洗衣机将启动排水功能。
- 在羊毛、免熨、羽绒、单脱水程序中，不可择留水功能。
- 浸泡指注水后洗涤开始前的时间，使用此功能，可以更好的洗涤较脏的衣物。
- 在常用、家纺、节水、强力、轻柔程序中可设定不同的浸泡时间。
- 在速洗、标准、羊毛、羽绒、免熨、洗被子程序中，触摸[浸泡]，洗衣机不响应。

洗涤参数设置

以“浸泡”功能为例，先点触“浸泡”，然后会跳出可选择的数字，上下滑动选择合适的时间，点触屏幕空白区域即可。其余功能参数更改与此相同。

洗涤

• 在常用、家纺、节水、强力、轻柔程序中可设定不同的洗涤时间。
• 在速洗、标准、羊毛、免熨、羽绒、洗被子程序中，触摸[洗涤]，洗衣机不响应。
• 请根据衣物脏污程度设定洗涤时间。
• 在常用、家纺、节水、强力、轻柔程序中可设定不同的漂洗次数。
• 在速洗、标准、羊毛、免熨、羽绒、洗被子程序中，触摸[漂洗]，洗衣机不响应。
• 请根据洗涤剂的投放多少及衣物脏污程度设定漂洗次数。
• 在常用、家纺、节水、强力、轻柔程序中可设定不同的漂洗次数。
• 在速洗、标准、羊毛、免熨、羽绒、洗被子程序中，触摸[漂洗]，洗衣机不响应。
• 请根据洗涤剂的投放多少及衣物脏污程度设定漂洗次数。
• 在常用、家纺、节水、强力、轻柔程序中可设定不同的脱水时间。
• 在速洗、标准、羊毛、免熨、羽绒、洗被子程序中，触摸[脱水]，洗衣机不响应。
• 请根据需要对脱水时间的长短进行设定。
• 在使用常用、节水、轻柔、家纺、强力程序时，洗衣机可自动检测布量，经布量检测后，水位自动设置为2-12中某一合适水位。
• 用户也可自己选择水位。洗衣机开始工作后不能更改水位，需按[启动/暂停]并返回上一级界面才可重新选择合适的水位。
• 因布质干湿程度不同，判定水位可能与实际水位不同。
• 洗被子程序默认6水位，可在6-12水位间选择。
• 羊毛程序默认6水位，可在6-12水位间选择。
• 免熨程序默认6水位，可在6-7水位间选择。
• 羽绒程序默认6水位，可在5-9水位间选择。

漂洗

脱水

水位

“随心洗”除了“程序洗”中所列的部分功能外，还可根据洗涤物的情况设置“易损度”、“脏污度”。

水位/水量对应表

型号: MW200-BYD1628U1

水位	123456	789	101112
水量(约L)									8896	10364	728043

E注

• 洗衣机进水前空转是洗衣机自动检测布量，经布量检测后，自动设置合适水位。
• 在浸泡过程中或含有浸泡功能的程序中，洗衣浆间断性搅拌（以便洗衣液更好的溶解污渍）。
• 在不同水压、不同布质、以及不同布量情况下，洗衣机显示时间与实际运行时间可能存在差异。

E注

• 按动电源键洗衣机上电时，桶灯亮。按动启动/暂停键机器开始运行时，约120s后显示板进入待机状态同时桶灯灭。
• 洗衣过程中，人体靠近、暂停、异常显示或触动按键时，桶灯亮；重新启动、异常显示解除后，120S后桶灯灭，显示板进入待机状态。

E注

选择羊毛程序时需注意：

• 为确保衣物的洗涤效果，建议不使用预约洗涤。
• 为了防止衣物的损伤，洗涤水温不应超过30℃。
• 程序完成后，请及时将衣物取出，整形晾晒，避免放置时间过长而变形。
• 为减少衣物的损伤，提高洗涤效果，建议使用羊毛专用洗涤剂。
• 请将白色或明亮色彩的衣物与深色衣物分开洗涤。

本洗衣机羊毛洗程序已获得国际羊毛局（The WoolmarkCompany）授权，根据衣物标签上的洗护说明以及本洗衣机羊毛洗程序说明，可以对可机洗羊毛衣物进行洗涤。

MW200-BYD1628U1有国际羊毛认证，其洗衣机授权编号为M1523；

WOOLMARK APPAREL CARE

5 设置预约(可根据需要确定是否预约)

触摸[预约]键，可设定您所需的洗衣结束时间。

例如前一晚设定预约，第二天起床就能取出洗净的衣物，非常方便。

例：设定5小时，是指5小时后，衣物洗涤完毕，洗衣机所有程序结束。

• 触摸[预约]，预约时间可以在2-24小时之间选择。
• 预约功能启动后，若想改变程序或取消预约，需关机重新选择。

6 童锁功能

童锁功能的效果

选择童锁功能，洗衣机开始启动后，操作界面将被锁定。

为保护儿童安全及防止儿童改变洗衣的过程，特设本功能。

①若在洗涤时上盖被强制打开后，本机将E2报警，停止运行并会在10秒钟后自动进行排水。若确认安全后，关闭上盖，并触摸[启动/暂停]，洗衣机将继续运行。若10分钟内未进行上述操作，洗衣机将自动关机。

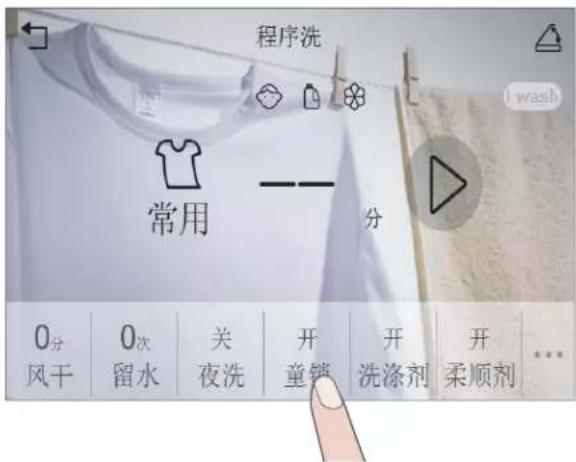

→ 在洗衣机程序选择时设定童锁功能 “开” 即可。

解除方法

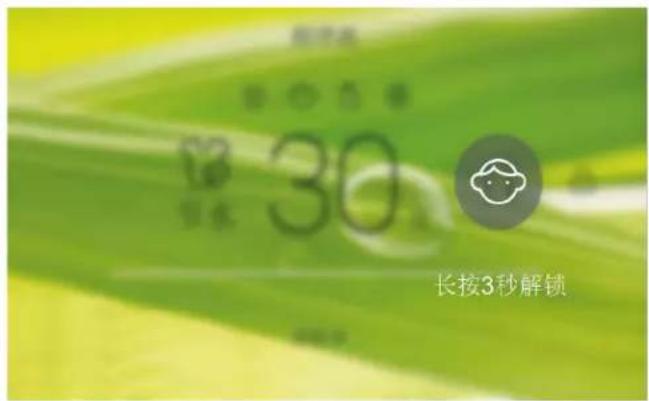

→①洗衣机启动后，按住“💡”图标持续3秒以上，如上右图所示，触摸屏解锁，点触[启动/暂停]图标，再点[返回]图标，返回上一级菜单；
②洗衣机启动前，触摸一下[童锁]选择“关”， ☺ “”熄灭，童锁功能解除。

开始运行

触摸[启动/暂停]键，洗衣机开始运行，此时上盖会自动关闭。

洗衣机上盖关闭后，“啪”的一声盖锁锁住上盖，上盖不可被打开，请勿用力拉、撬上盖。

盖锁解除方法：

①选择童锁功能时，请先取消童锁功能，再按动[启动/暂停]键或按动[电源]键，“啪”的一声盖锁打开；
②不选择童锁功能时，请按动[启动/暂停]键或按动[电源]键，“啪”的一声盖锁打开；

洗衣机开始工作后，如120秒内不进行触屏操作，内桶照明灯熄灭，显示屏进入屏保状态，如需解除屏保状态，只需用手指轻轻触摸屏幕即可解除。

爱心提示：

当洗衣机在运行过程中突然断电时，上盖会自动锁定，待重新通电后，按动[电源]键，即可打开上盖。

- 在不同水压、不同布质以及不同布量情况下，洗衣机显示时间与实际运行时间可能存在差异。

洗涤结束后

取出洗涤物

洗涤结束后，请及时取出洗涤衣物。如长时间放置，衣物容易产生褶皱、滋生细菌、产生异味。

打开洗衣机上盖

为保持洗衣机内桶干燥，请打开洗衣机上盖一段时间（约一个小时），待干燥后再合上上盖。

关闭水龙头

为防止漏水，在洗涤结束后，请关闭水龙头。

拔下电源线插头

为防止触电，请勿用湿的手插拔电源线插头。

• 洗衣完毕后，请关闭水龙头并卸下进水管。
• 进行维护前，必须拔下电源插头。
• 挂好电源线和排水管。
• 用干净的软布将洗衣机表面及桶内的水珠擦干，并将上盖打开一段时间（约一个小时），待干燥后合上上盖。

进水阀

为提高洗涤效果，请不要扔掉进水处过滤网，如有进水不畅，请及时清理进水处过滤网。

2 清洗过滤网。

每月清理一次

1 拧开进水管取出过滤网。

3 安装过滤网, 连接进水管。

线屑过滤器

洗涤过程中，必须使用线屑过滤器，每次使用后都必须及时清理 清洗过滤器时，如线屑过滤器背面有线屑，请统一清洗，避免再次洗涤时对衣物的污染。

1. 按压线屑过滤器上端，向外拉出线屑过滤器

2.向上提拉打开线屑过滤器后盖，清除线屑过滤器里面的线屑

1. 装上线屑过滤器

1. 清洗完毕后合 上上盖

箱体

用干净的软布擦拭。

• 请勿直接用水冲洗箱体。
• 请使用中性洗涤剂擦拭。
• 请勿使用稀释剂、汽油、酒精等挥发性物品擦拭。

脱水过程中进水/ 停止脱水，执行 漂洗程序 /脱水振动大 /脱水开始时 断断续续

不排水、排水过慢

解决方法

• 请确认是否正确地连接了电源，电源插头是否插牢。
• 请检查电源保险丝或电流断路器是否完好无损。
• 请确认是否按下 [电源]键或按下[启动/暂停]键。
• 请确认是否停水，并检查水龙头是否打开。
• 请确认是否将上盖关闭。
• 请确认是否选择了 [预约]模式。
• 人工注水未达到设定水位，请继续补进水（为避免损坏衣物，当水位未达到设定水位时，洗衣机不洗涤）。

解决方法

• 请确认是否停水，并检查水龙头是否打开，打开水龙头，按下[启动/暂停]键。如果在寒冷地区，请检查水管是否冻结。
• 请确认进水阀是否堵塞，如果堵塞请清理进水阀后，按下[启动/暂停]键。
• 请确认水压是否过低。
• 请确认是否选择了 [预约]模式，或按下[启动/暂停]键。

解决方法

• 请确认洗涤物是否偏置。(请将衣物放平，同时建议洗涤大件衣物时，请同时放入小件衣物，以达到最佳的洗涤平衡效果)若洗衣机自动进水、漂洗调整无效，会蜂鸣报警，停止脱水。
• 请确认洗衣机是否放置平稳（请参照安装与调整内容中放置与调整部分进行底脚调整，并确保离周围物体5cm以上）。
• 排水管高度是否高于10cm（请尽量保持排水管高度低于10cm，避免带水脱产生噪音）。

解决方法

• 请确认排水管是否过高，若过高，请放下排水管后，按下[启动/暂停]键。
• 请确认排水管或排水阀是否堵塞，若有异物请清除异物后，按下[启动/暂停]键。

疑问解答

	疑问	解答
洗涤前	排水管和机器内有少量积水	这是出厂检验性能时残存的。
	搬动洗衣机,机内有水声	全自动洗衣机特有的自平衡结构中平衡液的声音。
运转中	不能进行按键操作	启动后,选择其他程序、水位等,请先按[启动/暂停]键后选择。请确认是否选中了[童锁]或[预约]功能。
	水龙头/进水阀漏水	请确认水龙头的形状是否合适。请确认进水管接头螺钉是否松弛或扭偏。请确认进水管接头的螺母是否拧紧。请确认进水阀连接是否牢固。(请拧紧)请确认进水阀是否堵塞。(请按照说明书中清洁保养部分进行清洁)请确认水管是否破损需要更改。(请与售后部门联系)
	不蓄水(一边进水一边排水)	请检查是否有硬币、发卡等异物掉入排水阀以致阀塞不封闭使水边进边排,请清除异物。洗衣机在进行溢水漂洗或喷淋漂洗。
	有异音	请确认机器是否倾斜、摇晃。(请参照安装与调整内容中放置与调整部分进行底脚调整,并确保离周围物体5cm以上)请确认是否进入硬币或金属等异物。请确认是否是洗涤物纽扣、拉链造成。
	进水前及进水中洗衣桨转动	洗衣机有自动检测洗涤物重量的功能,在进水前洗衣桨会转动。(部分程序有此功能)为了有效溶解洗涤剂,在进水过程中洗衣桨会转动。
	洗涤中途进水	洗涤过程中水位下降时,洗衣机自动进水。布量多时,多次自动补进水。
	水位与洗涤量不符	因布质干湿不同,洗衣机判断水位可能与实际水位不同。桶内有水,用户需自己选择合适的水位。请确认是否放入湿衣物。纯棉类吸水较强衣物造成水位低。请确认是否是预洗。(未达到设定水位,为达到好的洗涤效果,洗衣机先进行洗涤)
	运行过程中途停止	洗涤过程中水位下降时,水位传感器检测布质并补进水。
	脱水不工作	请确认洗衣机是否放置平稳。请确认洗涤物是否偏置。(偏在桶体的一边或衣物放置过量)请确认是否盖好上盖。请确认排水管是否未放倒。洗衣程序设定排水时间,过一段时间后才开始脱水。
	漂洗时,不进水	桶内有水时:漂洗顺序是排水、脱水、进水。桶内无水时:先脱水,再进水漂洗。
	反复漂洗不脱水	洗涤物放置不平,洗衣机自动进行进水、搅拌,调整好衣物后再次脱水,按照上述修正方式两次都还无法解决时,蜂鸣器报警,停止脱水。请确认洗衣机是否放置平稳。(可通过调整底脚来调整水平)

运转中	洗涤无力、效果不好	→	请确认是否选择浸泡程序。(浸泡中伴随洗衣桨间断搅拌)请确认洗涤物的重量是否超过洗衣机的标准洗涤容量。请确认选择的水位是否太低。洗前准备是否到位。洗衣粉(种类)和用量是否合适。请确认程序选择是否正确。(参考程序介绍)请确认是否沾有线屑。(请将易沾线屑和易掉线屑衣物分开洗涤,同时增加漂洗次数,并控制衣量,不要太多)请确认是否为洗衣粉残留。(冬天水位过低,洗衣粉末溶/洗衣粉用量过多/漂洗水位过低,漂洗次数过少)请确认是否大件衣物洗不净。(请参照洗前准备中大件洗涤)请确认是否为污渍洗不净。(请参照洗前准备中污渍处理)
	运转中上盖打不开	→	洗衣机运转过程中,上盖被锁定,打不开。
	不排水或排水过慢	→	请确认是否放平排水管。(放下排水管,按动[启动/暂停]键)排水管或排水阀掉入硬币等异物堵塞。(清除异物后,按动[启动/暂停]键)
其他	控制面板局部发热	→	电子元件本身微热,属正常现象。
	超过预约时间,程序仍未结束	→	洗涤过程中衣物偏置。进排水条件不良,导致时间延长。
	衣物洗涤完毕沾有线屑	→	每次使用完毕是否清理线屑过滤器。
	振动移位	→	洗衣机放置不平衡。(地面不平整)衣物偏置。(挤在桶体的一边或衣物放置过量)

错误信息一览

错误信息			原因		排除方法
E1	排水超时	→	排水管是否放倒?排水管是否堵塞?	→	放下排水管后,按动[启动/暂停]键清除异物后,按动[启动/暂停]键
E2	开盖报警	→	上盖没盖?	→	盖上上盖后,按动[启动/暂停]键
E3	脱水异常(撞桶)	→	衣物是否放偏?洗衣机是否倾斜?	→	重新整理衣物后,按动[启动/暂停]键将洗衣机调整水平后,按动[启动/暂停]键
E4	进水超时	→	水龙头是否打开,是否停水?进水阀是否堵塞?水压是否过低?水龙头、进水管是否冻结?线屑过滤器是否塞满?	→	打开水龙头后,按动[启动/暂停]键清理进水阀后,按动[启动/暂停]键按动[启动/暂停]键后,待水压达到允许值后使用按动[启动/暂停]键后,化冻后使用将线屑过滤器拆下清理干净
F2	水位溢出报警	→	水位溢出报警	→	请与售后服务部门联系
EL	风干超重报警	→	风干衣服过多	→	取出部分衣物,重新启动
FC	变频板通讯异常	→	驱动板通讯故障	→	请与售后服务部门联系
EG	电源板通讯异常	→	电源板通讯故障	→	请与售后服务部门联系
EB	无柔顺剂报警	→	柔顺剂过少 添加柔顺剂后,按动[启动/暂停]键
ED	无洗涤剂报警	→	洗衣液过少 添加洗衣液后,按动[启动/暂停]键
EB	门锁故障	→	盖锁未锁上	→	请与售后服务部门联系

技术数据

错误信息		原因		排除方法
EC	显示板(触摸板)通讯异常	→	· 显示板通讯故障	→ · 请与售后服务部门联系
FH	霍尔故障	→	· 霍尔故障	→ · 请与售后服务部门联系
FU	定位故障	→	· 定位故障 请与售后服务部门联系	→ ·
Fd	定位锁排水故障	→	· 定位锁排水故障	→ · 请与售后服务部门联系
FF	流量计故障	→	· 流量计故障	→ · 请与售后服务部门联系
Fb	吊杆称重	→	· 吊杆承重故障	→ · 请与售后服务部门联系

运行中显示屏显示故障报警时，每两分钟连续蜂鸣一次，10分钟后本机将自动断电（Eb和Ed报警除外）。

技术数据

型号	MW200-BYD1628U1
额定电压·频率	220V~ · 50HZ
进水水压(MPa)	0.03-1.0
额定洗涤容量(kg)	20
额定脱水容量(kg)	20
洗涤噪声(声压级/声功率级)	42dB/54dB(A计权)
脱水噪声(声压级/声功率级)	49dB/61dB(A计权)
外形尺寸(不包含排水管)(mm)	长:701 72宽1065 高:

该产品执行标准：

Q/0212HRE 003《免清洗洗衣机》

GB 4706.1《家用和类似用途电器的安全 第1部分：通用要求》

GB 4706.24《家用和类似用途电器的安全 洗衣机的特殊要求》

保修说明

保修说明

尊敬的海尔用户：

感谢您使用海尔家用洗衣机，我公司将按照《中华人民共和国消费者权益保护法》的有关规定，凭电子保修卡（扫描封面二维码选择电子保修卡下载、安装后，录入发票注册产品，保修无忧，一键家电管理，报装、报修，方便快捷）或发票，为您提供下列服务：

一、家庭用洗衣机的整机免费保修三年。
二、下列情况不属于免费保修范围：

1. 用户因运、装、用、管不当而损坏的；
   2.自行拆卸产品的；
2. 涂改发票或无购机发票的；
3. 因异常电压、火灾等外部原因损坏的；
   5.未按说明书、洗衣机主体注意标牌等注意事项要求使用的。

家庭用以外的洗衣机使用提示：

该产品为家用，除家庭以外（如：学校、公寓、部队、企业、医院、洗衣房、洗浴中心、酒店、宾馆、招待所等团体）使用的洗衣机，不属于免费保修范围。

为了您更好的使用，请定期与海尔售后服务联系维护保养，以免使用不当造成损失。

备注：1.本产品如有结构变化，数据变化，恕不另行通知。

1. 根据需要，以下零件可供选购：

进水管加长管

排水管加长管

合格证

在线报修地址：http://service.haier.com

售后服务热线: 4006 999 999

网址：www.haier.com

版次：2015年第1版

专用号：0030510542B

厂家代码：
