HRO4H85-3 - 软水器 HAIER - 免费用户手册

产品类型	反渗透净水机
产品型号	HRO4H85-3
品牌	Haier
适应用水	市政自来水
进水压力	0.1~0.4 MPa
工作压力	0.4~0.8 MPa
适用水温	5~38°C
适用环境温度	4~40°C
适用环境湿度	≤90%
额定电压/频率	220V~/50Hz
额定功率	70W
防触电保护类型	II类
净水流量	1 L/min
总净水量	4000 L
整机尺寸 (mm)	440x136x383
过滤级数	三级（PP棉、炭棒、反渗透）
滤芯更换周期	PP棉：6-12个月；炭棒：8-12个月；反渗透：24个月
功能特点	RO反渗透去除重金属、活性炭改善口感、智能控制、滤芯寿命监测、漏水提醒
安装方式	厨下式
配件清单	主机、龙头、说明书、PE水管、进水三通球阀、2分直通接头、2分管卡、生料带、滤芯3支、龙头吊片、膨胀销及螺钉
售后服务热线	4009 999 999
保修期限	整机免费保修一年（凭发票）

常见问题 - HRO4H85-3 HAIER

净水机漏水怎么办？

可能原因包括滤瓶焊接不牢、水压过大、管路或滤芯堵塞、管路老化破裂、滤瓶O型垫圈老化。解决对策：更换新滤瓶、安装减压阀、调整进水压力、更换管路或滤芯、更换O型垫圈。如无法自行处理，请拨打售后服务热线4009 999 999。

增压泵运转但不出水是什么原因？

可能原因：管路或滤芯堵塞、增压泵头磨损或失压、高压开关故障。解决对策：检查堵塞原因并清除或更换；联系售后检修或更换增压泵；联系售后更换高压开关。

增压泵不工作怎么办？

可能原因：电源未接通、没有进水或进水量太小水压不足、高压开关故障、增压泵故障。解决对策：接通电源；改善水源水压达到启动条件；联系售后更换高压开关或增压泵。

增压泵一直工作不停机？

可能原因是单向阀损坏泄压，无法维持高压状态。需联系售后更换单向阀。

无纯水流出或流量很小怎么办？

可能原因：水龙头故障、RO膜堵塞。解决对策：检修或更换水龙头；联系售后更换RO膜。

净化后的水有异味怎么办？

可能原因：滤芯过期失效、反渗透膜过期破损。解决对策：定期更换滤芯，联系售后进行更换。

滤芯更换周期是多久？

PP棉滤芯：6-12个月；炭棒滤芯：8-12个月；反渗透滤芯：24个月。具体根据水质和使用频率调整。当出水TDS值大幅上升、流量明显减少或滤芯表面严重变色时也应及时更换。

如何更换滤芯？

关闭进水球阀和电源，打开水龙头泄压，打开前壳，向上掰扣手取出旧滤芯，装入新滤芯并扣紧扣手。重新进水通电后，长按“复位”键3秒进入滤芯寿命设置模式，通过“选择”键切换滤芯，再长按“复位”键3秒复位对应滤芯寿命。

安装净水机有哪些注意事项？

避免阳光直射和户外安装；勿在0°C以下环境存放；进水压力超过0.4MPa需加装减压阀；需由专业人员进行安装，钻孔时注意隐蔽管线；安装前检查配件齐全。

产品保修政策是怎样的？

整机免费保修一年（自购买之日起，以发票日期为准）。商业用途整机及主要配件包修期为3个月。以下情况不免费：超过三包有效期、用户自身原因损坏、未经许可自行拆动、不能出示发票或发票涂改。

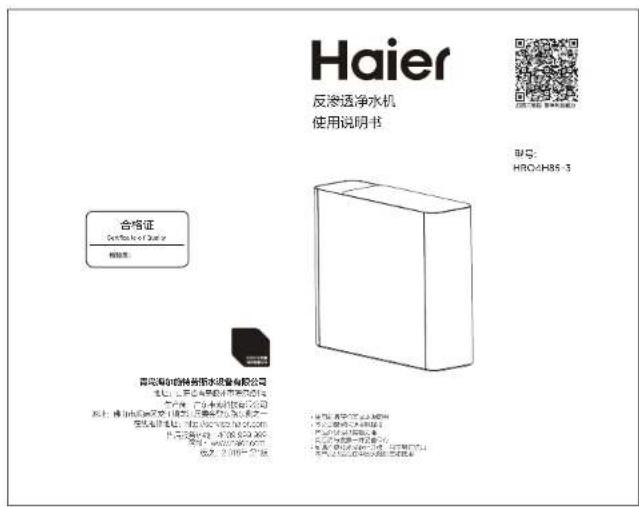

用户手册 HRO4H85-3 HAIER

地址：佛山市顺德区龙江镇龙江居委会登东路东侧之一

在线报修地址：http://service.haier.com

售后服务热线：4009 999 999

网址：www.haier.com

版次：2018年第1版

· 使用前请仔细阅读本说明书
·本公司保留说明书解释权
·产品外观请以实物为准
· 阅后请与发票一并妥善保存
·如遇产品技术或软件升级，恕不另行通知
·本产品只适合在中国大陆销售和使用

尊敬的海尔用户：

感谢您选择、使用海尔净水机。

海尔产品质量优，性能佳。为了方便您使用，请仔细阅读说明书，并按照说明书的步骤操作。阅后妥善保存说明书。自始至终，海尔的“星级服务”将伴随着您，使用时无论有什么问题，请按说明书上的电话、地址联系，我们时刻恭候为您服务。

the future is NOW!

再次感谢您选择使用海尔产品，由于产品的改进，您所得到的海尔净水机可能与说明书中图示不完全一致，谨此致歉。

感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装和维护时，海尔将提供“1+5”的成套增值服务：

“1”：指安装服务“一次就好”

“5”：指五项组合服务

a 安全测电服务：服务前为您安全测电并提醒讲解到位

b 讲解指导使用：指导您正确使用，讲解保养常识，以延长产品寿命，降低能耗

c 产品维护保养：产品安装或维修后，对产品维护保养，以延长产品寿命，节约能源

d 一站式服务营销：如您有新的购买需求，将向您提供上门设计、送货、安装、维保一条龙服务

e 现场清理服务：服务完毕将服务现场清理干净

欢迎您对我们的服务进行监督，一旦我们的服务承诺未执行到位，请拨打全国统一客服电话4009 999 999进行投诉！

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务www.haier.cn服务专区，在线安装、报修。

售后服务

售后服务

尊敬的用户：

感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务。

1. 您可凭正规商场提供的本机有效购买发票原件享受我公司为您提供的以下服务：

(1)产品发生性能故障后，净水整机免满包隆外年。
(2)净水机不能用作商业用途，否则整机(滤芯除外)及主要配件的包修期为3个月，除非购销合同中另有规定。

(3)包修期限一律以发票购买日期为准开始计算。

1. 下列情况，不属于免费包修服务范围，我公司可向您提供产品有偿收费服务。

(1)超过我公司规定的三包有效期，经修复仍可继续使用；

(2)由于用户自身原因运输、保管不善而损坏或未按说明书要求进行操作而损坏；

(3)未经我公司许可，自行拆动的或经非本厂保修点修理后的产品；

(4)不能出示正规商场提供的本机有效购买发票或发票涂改的产品；

1. 产品已超过国家规定的使用寿命期的发生性能故障后，我公司不再提供相关修理服务，请参照国家相关废旧家电报废规定或政策对产品进行更新 替换，旧机应进行报废处理不得再流向市场销售。

温馨提示

如果您的住所是高层建筑，自来水压力超过产品额定压力范围（如：大于0.4MPa），建议您联系我们售后购置减压阀，这样可以保证净水机可靠使用，保证净水机使用寿命。

目录

用户须知	1
装箱单	2
技术数据	3-4
工艺原理图、电气原理图	5
产品特点、产品功能	6
安装指南	7-11
使用指南	11-14
维修保养 15
疑难解答 16
有害物质声明	17
保修证	18
售后服务	19
温馨提示	19

本说明书使用的是可再生纸

净水机外观、颜色或图案见实物

由于我们的产品在不断地更新，若有变更，恕不另行通知

用户须知

注：本项目所有内容均与安全有关，请用户务必遵守。

本项目中的注意事项只是为了正确地使用本产品。

注意事项中解释了危险、危害的程度大小及可能发生的事故。

1. 请勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动终止。
   2.请在拆除包装后检查产品是否有损伤，核对配件是否齐全。
   3.儿童及无行为能力的人请在监护人监督下使用本产品。
   4.倘若发生故障，应立即拔掉电源插头，关闭机器的进水球阀，切勿将有缺陷的产品放置于工作状态。
   5.本产品只能在海尔授权的维修中心维修，在非授权的维修中心维修时，易引发其他不安全因素。
2. 反渗透RO膜的过滤产水流量会受水质、水压和水温的影响，当水质不符合标准，水压过低，水温小于25℃时，其产水流量将小于标准值。
3. 如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。

安装注意事项

避免安装在阳光直射及户外的场所。

请勿将产品储存或暴露在 0^ C 以下的环境中。

禁止在机体附近存放易燃易爆或受损易变形、变质物品。

禁止标志	凡是带有该标志的内容,是必须禁止的行为,否则可能会造成产品的损坏或危及使用者的人身安全。
警示标志	凡是带有该标志的内容,是必须严格按照要求操作,否则可能会造成产品的损坏或危及使用者的人身安全。
注意标志	凡是带有该标志的内容,是使用者必须引起重视的部分,否则会因操作不当引起产品损伤或造成其他损失。

保修证

用户须知

1、当您需要正常咨询或维修时，请与您所在地区的售后服务中心联系，如在咨询或维修时出现异议，可拨打服务电话咨询和反映。
2、维修时若需收费，服务人员必须向您出示统一的收费标准，并说明需收费项目才能进行收费。
3、各地售后服务中心如有变动，恕不另行通知，请谅解；但可拨打服务电话联系，由话务工程师向您指定就近的维修点为您提供服务。
4、生产日期：产品序列号的倒数第5、6、7位字符分别代表生产日期的日、月、年；
日的代表：数字1-9，代表1-9日，字母A-X，代表10-31日；
月份的代表：数字1-9，代表1-9月，字母A-C，代表10-12月；
年份的代表：数字1-9，代表2001\~2009年，字母A-X，代表2010\~2031年；
注：字母中无I与O，顺序以此类推。

青岛海尔施特劳斯水设备有限公司保修证使用说明

尊敬的用户：

感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》和国家技术监督局有关规定，凭此保修证及有效购机发票为您提供下列服务：

● 本产品是经过严格的质量管理以及检验过程的产品。
● 将保修证书妥善保管，作为您享受保修服务的凭据。
- 如果您需要详细信息或有任何问题，请浏览我们的网站，也可以与海尔服务中心联系，或与当地的海尔经销商联系。
保修期内整机免费保修一年（自购买日起，以发票日期为准）。
● 如果使用过程中饮水机出现故障无法排除时，请按以下方法联系维修：

保修期内：请与我公司售后服务中心或特约维修点联系，持保修证书及有效购机发票维修饮水机。超过保修期：请与我公司售后服务中心或特约维修点联系维修，按规定进行收费。

注：请勿自行拆机维修，应由专业人士或维修中心维修，否则易发生危险。

保修年限

1、整机免费保修一年（自购买之日起，以发票日期为准）。

2、下列情况，不属免费服务范围

A、不能出示保修说明及发票
B、发票涂改
C、意外因素或使用不当造成损坏
D 未经我公司许可 自行修理造成的损坏
E、超过三包有效期，经修复仍可继续使用

有害物质声明

产品中有害物质的名称及含量

产品中有害物质的名称及含量表
部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电控板组件	×	○	○	○	○	○
面板及其组件	○	○	○	○	○	○
后盖及其组件	○	○	○	○	○	○
电源线及连接线	○	○	○	○	○	○
包装印刷组件	○	○	○	○	○	○
水龙头	○	○	○	○	○	○
进水电磁阀	○	○	○	○	○	○
冲洗电磁阀	○	○	○	○	○	○
本表格依据SJ/T11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量在GB/T26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GT/T26572规定的限量要求。*明细表中的部件为不同型号产品所包含的主要部件的汇总,本产品是否包含该部件,以产品的实际配置为准。*明细表中未列明的其它部件及其均质材料均不含有害物质。*明细表中标记“×”部件,皆因行业技术发展水平限制而无法实现有害物质的替代。温馨提示:为了保护环境,本产品或其中的部件报废后,作为消费者的您有责任将其与生活垃圾分开,送至有资质的回收站点,由回收处理站点按照国家相关规定进行分类拆解、回收再利用等。有关本产品的回收处理的详细信息,请咨询当地政府、废品处理机构等。在中华人民共和国境内销售的电子信息产品必须标识此标志。圆圈内的数字表示正常使用状态下产品的环保使用期限。

产品中食品接触材料列表

部件名称	部件材质	执行标准	部件名称	部件材质	执行标准
接头	POM	GB/T 5750.4-2006GB/T 5750.6-2006	水龙头	铜	GB/T 5750.4-2006GB/T 5750.6-2006
滤瓶	PP		PE管	PE
进水电磁阀	PP/锭企		PP软调安全波形	PP/炭	GB/T 5750.7-2006GB/T 5750.8-2006GB/T 5750.10-2006
冲洗电磁阀	PP/锭企		反渗透滤芯	反渗透膜片
增压泵	尼龙
备注:明细表中的部件为不同型号产品所包含的主要部件的汇总。本产品是否包含该部件,以产品的实际配置为准。

装箱单

装箱单

部件名称\数量\产品型号	HRO4H85-3
主机	1台
龙头	1个
说明书	1份
PE水管	1卷
进水三通球阀	1个
2分直通接头	1个
2分管卡	8个
生料带	1卷
滤芯	3支
龙头吊片	1个
	3个膨胀销
	3个壁挂螺钉

■ 技术参数

名称	海尔牌HRO4H85-3型反渗透净水机
型号	HRO4H85-3
适应水质	市政自来水
进水压力(MPa)	0.1~0.4
工作压力(MPa)	0.4~0.8
适用水温(°C)	5~38
适用环境温度(°C)	4~40
适用环境湿度	≤90%
额定电压(V)/频率(Hz)	220V~/50Hz
额定功率(W)	70
防触电保护类型	II类
净水流量(L/min)	1
总净水量(L)	4000
出水水质	符合《生活饮用水水质处理器卫生安全与功能评价规范-反渗透处理装置》(2001)的要求
执行标准	QB/T 4144-2010、GB 34914-2017
整机尺寸(mm)	440x136x383
卫生许可批件文号

注：1.由于产品改良，上述参数可能有所更改。净水流量在“环境温度25 ± 2℃”，℃ “水温25 ℃ 1℃”条件下测得。
2. 该额定总净水量是按卫生部检验规定，加标后连续测试的有效处理水量，具体用户实际处理总量会因为各地水质和使用环境而有所不同。

疑难解答技术数据

疑难解答

故障现象	可能原因	解决对策
漏水	1滤瓶焊接不牢2水压过大3管路或滤芯堵4管路老化破裂5滤瓶的O型垫圈老化	更换新滤瓶安装减压装置调整进水压力更换管路、更换滤芯更换管路更换O型垫圈
增压泵运转但不出水	1管路或滤芯堵塞2增压泵头磨损或失压3高压开关故障	检查堵塞原因并加以清除或更换检修或更换,请通知售后人员检修或更换,请通知售后人员
增压泵不工作	1电源未接通2没有进水或进水量太小,水压不足3高压开关故障更换,请通知售后人员4增压泵故障	接通电源改善水源水压,到达启动条件更换,请通知售后人员
增压泵一直工作	1单向阀损坏泄压	更换,请通知售后人员
无纯水流出或流量小	1水龙头故障2RO膜堵塞	检修或更换,请通知售后人员更换,请通知售后人员
水有异味	1滤芯过期失效2反渗透膜过期破损失效	定期更换,请通知售后人员

注：1.由于产品改良，上述参数可能有所更改。净水流量在“环境温度25 ± 2℃”，℃ “水温25 ℃ 1℃”条件下测得。
2. 该额定总净水量是按卫生部检验规定，加标后连续测试的有效处理水量，具体用户实际处理总量会因为各地水质和使用环境而有所不同。

维修保养

◆ 滤芯更换

为了确保产品各滤芯发挥好过滤效果，保证出水达到饮用标准，用户应定期更换或清洗滤芯。用户在更换滤芯时，应由专业水处理安装维修人员来进行滤芯的更换。

1. 关闭进水球阀，（配备压力桶的机型需同时关闭压力桶球阀），关闭净水机电源，并打开取水龙头，将机器取出，打开前壳，将需要更换的滤芯换下（扣手向上掰，滤芯向前取出）然后取出新的滤芯，将新的滤芯安装在机器上并重新把扣手扣紧，确认安装牢靠。

2. 清洗更换的滤芯：参照使用方法中步骤进行清洗。

3. 安装好滤芯后，将机器还原在原来的安装位置上，再打开进水球阀，接通电源，按照机器操作要求，对到期滤芯寿命进行复位操作。

4. 滤芯复位：参照“使用方法”步骤对更换的滤芯进行寿命复位。

注意：更换滤芯时请注意滤芯的顺序及滤芯是否安装到位，确保滤芯不漏水。

技术数据

■ 外观及部件介绍

产品侧面示意图

产品正面示意图

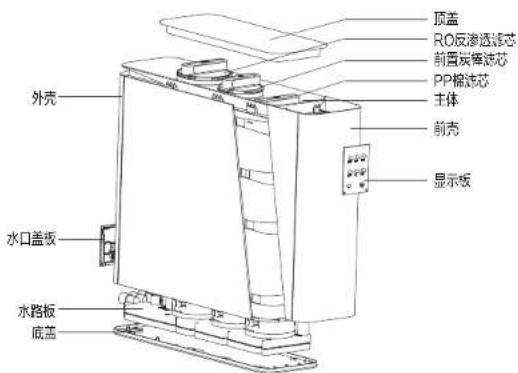

产品部件示意图

15

4

工艺原理图、电气原理图

■ 工艺原理图

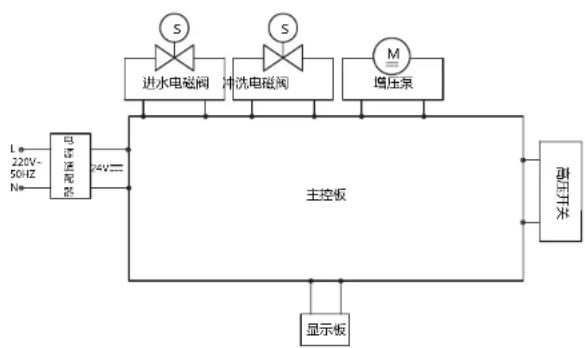

电气原理图

5

使用指南

使用方法

◆ 恢复出厂设置

恢复出厂设置：刚磁性滤芯复位选择模式铣”键3s，恢复出厂设置。（恢复为出厂设置是指恢复所有的滤芯寿命，重新开始计时）

■ 维修保养

◆ 滤芯更换周期

产品各滤芯在使用一段时间后，会在滤芯中积累各种杂质等，影响出水速度。为保持正常出水，应定期更换滤芯。

滤芯种类	PP棉滤芯 炭棒滤芯 反渗透滤芯
更换周期 6-12个月 8-12个月 24个月

滤芯的更换周期完全根据用户的水质及使用纯水的用量不同而有差异，因此，以上建议更换滤芯的周期仅供参考。

如出现下列情况，也应考虑更换滤芯：

1. 出水的水质较差，口感不好，出水TDS值大幅上升；
2. 出水流量明显减少，若不是因环境温度及水温过低的原因，则需检查滤芯或膜是否受堵，或考虑更换滤芯；
3. 如发现滤芯表面严重变色，或外表面已被污垢覆盖；
4. 滤芯堵塞严重，出水缓慢或不出水时。

14

使用指南

使用方法

三、滤芯复位步骤

更换滤芯后，单独长按“复位”按键3秒，发出“嘀”的响声进入滤芯寿命设置模式。进入滤芯设置模式后每按一下“选择”按键，往下一个滤芯切换，选中的滤芯指示灯呈闪烁状态，如此从左到右循环进行。当选中对应滤芯后，操作“复位”按键3秒，可复位所选中的滤芯寿命，滤芯指示灯恢复常亮，可再次按选择键切换到下一级滤芯，若选择滤芯后10秒内无按键操作，则自动退出滤芯寿命设置模式。

产品特点、产品功能

产品特点

1.本机所用滤材符合国家生活饮用水的卫生标准，保证出水水质，安全可靠。
2. RO反渗透滤芯能有效去除水中重金属(砷、铅、镉等)、钙镁离子以及化学残留物等有害物质。
3.采用雅科比椰壳活性炭，有效吸附水中异色、异味，改善水质及口感。
4. 涉水部件均采用食品级材料，安全可靠。
5.智能化设计，自动控制系统，智能冲洗，滤芯寿命监测，漏水提醒功能。

产品功能

第一级：PP棉滤芯：过滤精度为5微米，可有效滤除水中的泥沙、铁锈、悬浮颗粒等杂质；
第二级：炭棒滤芯：有效吸附水中余氯、异色、异味、有机物（三氯甲烷，四氯化碳）、漂白剂等；
第三级：反渗透滤芯：去除水中的有机物、微生物、化学残留物、重金属、细菌等。

13

6

安装指南

安装方法

用户购买海尔反渗透净水机后，应请专业安装人员对产品进行安装与调试。安装之前请确认包装箱内的附件是否完整。

1、安装的环境要求

1.1 产品安装处应有市政自来水管路接口。

1.2应有220V-电源插座。

1.3产品安装场地干净卫生，周围无污染，无阳光直接照射；周围无易燃易爆和电气设备，不受雨淋。

注意：使用钻孔工具时请注意人身安全，并且钻孔位置不能有隐蔽的水、电、气管线。

2、电器线路的安装

2.1 必须由专业的人员持证上岗安装。

2.2 安装所需的工具和材料：试电笔、电线、绝缘胶布线管（槽）、插座板、膨胀胶塞、自攻螺丝等。

2.3 关闭电源总闸，按照用户的要求细心改装，操作过程中应该按照电气安装操作规程进行规范操作。

2.4 改装完毕后，检查电路和清理现场。

3、水路改装，一体式进水三通球阀的安装

3.1所需的工具和材料：一体式进水三通球阀、生料带（水胶布）、PE管、活动扳手、平/尖嘴钳等。

3.2 打扫清理安装区域，关闭进水总阀门，拆卸水管接头（水龙头或角阀等）。

3.3 一体式进水三通球阀安装时，先将水管接头拆下，将一体式进水三通球阀装在接头上后，接回到水路中。

3.4 进水管的安装：用PE管将一体式进水三通球阀端与主机的进水口连接，注意PE管要有足够的预留长度。

3.5 如果进水压力超过0.4MPa，必须另外购买加装减压阀。

使用指南

显示功能说明

一、显示功能说明

PP显示：PP为整机第一级滤芯寿命显示，平时PP灯亮（蓝色）当滤芯寿命达到定值时PP灯亮（红色）；

C显示：C为整机第二级滤芯寿命显示，平时C灯亮（蓝色）当滤芯寿命达到定值时C灯亮（红色）；

RO显示：RO为整机第三级滤芯寿命显示，平时RO灯亮（蓝色）。当滤芯寿命达到定值时RO灯亮（红色）；

制水显示：当整机处于制水模式时，“制水”灯亮（蓝色）缓慢闪烁，当整机制水结束时，进入待机模式，此处常亮；

冲洗显示：当整机进入冲洗模式时，“冲洗”灯亮（蓝色）快速闪烁，当冲洗模式结束时，进入待机模式，此处常亮；

检修显示：当整机无法按正常程序运转时，“检修”灯亮（红色）闪烁，待故障消除时，此灯常亮，并转入相应的工作状态显示；

选择键：滤芯设置模式下，短按选择键（“SEL”键）可在三个滤芯之间切换选择。

二、整机按键功能介绍

复位键：

1. 单独长按3s，进入滤芯寿命设置模式；

2. 在滤芯寿命设置模式下长按3s，复位滤芯寿命。

选择键：滤芯设置模式下，短按选择键可在三个滤芯之间切换选择。

安装指南·使用指南 安装指南

安装方法

PE管的连接与安装请注意以下事项：

○水管应沿着厨柜边缘安装。
使用适当的工具垂直剪裁，将水管剪成需要的长度。
○水管安装时切勿弯折，以免水管受挤压。
为了使水流量畅通、快速，连接主机与水龙头的水管越短越好。

◆ 厨下安装示意图

使用方法

第一步：机器安装完毕后，打开通水前，请检查各连接头已锁紧、密封。

第二步：打开纯水端，插上电源，增压泵运转，让水流约4小时，将管路及反渗透滤芯上原有保护液冲洗干净，同时将管路空气排出。

第三步：关闭水龙头，增压泵运行几秒后停止。保持5分钟，检查机器各接头有无漏水现象。

第四步：如有漏水情形发生，请关闭机器的电源及进水球阀，检修好漏水处。

注意：

①24小时以上不使用净水机，请关闭机器的水源和电源。
②净水机的纯水端出水可直饮。

安装方法

4、快速接头的安装连接

产品的进、出水口都有快速接头端口。快速接头是一种不需要工具就能实现快速牢固连接的接头端口。首先拔出端口处U型固定卡环，将端口表面可活动的塑料圈压向端口，使之与端口相贴就可轻易拔去喇叭型塑料柱塞。将PE管插入接头端口到底，再向外轻拉一下，使端口表面活动的塑料圈与端口留出一点缝隙，把U型固定卡环插入缝隙即可。

5、滤芯的安装

5.1从滤芯包装箱取出第一级装有5微米PP棉复合炭棒滤芯。
5.2 检查滤瓶口的密封圈，确保其平放在安装卡槽内。
5.3将净水机主机正对自己，将该滤瓶对着中间的滤芯安装位置，顺着导槽推进去，然后把扣手扣下来。
5.4 依次类推，分别将反渗透滤芯安装到右边（机身有滤芯位置标贴提示）。

安装指南

安装方法

安装RO反渗透滤芯

拆开滤芯包装盒，把RO反渗透滤芯拿出来，根据机身上的滤芯位置标识，把RO反渗透滤芯安装在主机上（注意滤芯安装一定要把扣手位扣好，否则会存在漏水隐患）。

注意：更换滤芯拆装前壳时，需同时从上端两侧打开。

6、安装水龙头

出水管位置钻孔

6.1 所需的工具和材料：手电钻、钻头、水等。
6.2 根据用户意见，在洗漱盆或水槽等面板上定位划圈。
6.3 钻孔尽量选用金属专用开孔钻器。根据情况，选用合适的钻头（推荐使用 29 的金属开孔器和 12 的钻头）。
6.4 钻孔时集中精神，注意安全，尽量避免和其他人员交谈。钻头钻孔过程中会产生热量，可以加水降温。
6.5 钻孔完毕，清理好钻孔留下的碎屑污物等。
6.6 水槽或洗漱盆若留有洗手液洞孔，可直接使用此孔安装水龙头。
6.7 当用户选择将龙头安装在墙壁上时，可通过附件中的水龙头壁挂支架将龙头固定在墙壁上。

水龙头的安装

6.8 所需要的工具和材料：尖嘴钳、水龙头套件、快接直通、2分PE管等。
6.9 将水龙头下方螺帽拧下，依次把带有蓝色保护膜的不锈钢底盘、大胶垫套入螺纹丝管，穿入台面孔。再将金属垫片等套入螺纹丝管，将金属螺帽旋入，固定龙头，保证水龙头底座不能旋动。

安装指南

安装方法

水龙头的安装

6.10 将快接直通插入水龙头的进水端，确保连接可靠，再裁剪适当长度的PE管，一端插入快接直道。
6.11 根据双出水类别相应连接，切勿接错水质类别。

本机采用快速接头，只要将水管插入对应的接头中即可。

在连接水管前先截取适当长度的PE管，并确保PE管的切面光滑整齐以防漏水。

①纯水连接：将2分直通连接到水龙头底部接杆上，将2分PE管一端连接在快接的一端，另一端连接在机身顶部刻有“纯水口”标示的连接口。
②进水连接：将2分PE管一端连接在自来水进水球阀上，另一端连接在机身顶部刻有“进水口”标识的连接口。
③ 排水连接：将2分PE管一端插入并固定在排水管上，另一端连接在机身顶部刻有“废水口”标识的连接口（注意：排水管不可单独放置在没有满水保护措施的容器中，防止容器中水满导致地板浸泡）。
