用户手册 PBASR-M8-D45 ASROCK

感謝您購買 M8，本電競準系統經 ASRock 嚴格品管製作，是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能，完全符合 ASRock 對品質及耐用度的承諾。

由於硬體規格可能會更新，所以本文件內容如有變更，恕不另行通知。如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若您需要與本產品相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。ASRock 網站：http://www.asrock.com。

1.1 包装内容

- M8 準系統內含：

M8 機殼

Mini-ITX 主機板 (預先安裝)

電源供應器單元(預先安裝)

系統風扇(預先安裝)

• AC 電源線
  六角螺絲起子
• 螺絲起子組
• 螺絲包
• 機殼鎖鑰匙
• 顯卡支架
• 6x SATA 線
• 支援光碟
• 快速安裝指南
• 使用手册

如缺少任何項目或任何項目受損，請洽授權經銷商。

1.2 產品規格

色彩	• 暴風黑
材質	• 鋼材/鋁合金+塑膠
尺寸	• 372公釐(寬)x123公釐(高)x400公釐(長)
主機板	• ASRock Z87-M8
CPU	• 支援第4代Intel®CoreTMi7/i5/i3/Xeon®/Pentium®/Celeron®處理器系列
記憶體	• 支援DDR3 1600/1333/1066 MHz,2x SO-DIMM插槽,最大16GB
VGA	• 支援1x雙槽顯示卡
光碟機	• 1x薄型吸入式Super-Multi光碟機
硬碟	• 支援3.5吋硬碟與2.5吋硬碟
WiFi+BT	• 2T2R WiFi 802.11ac+BT v4.0
前置I/O	• 4x USB 3.0、1x MIC、1x耳機• 4合1讀卡機(SD3.0/MMC/MS/MS PRO)
後置I/O	• 1x7.1HD音訊(採用Creative Sound Core3D)、• 1x Intel Gigabit LAN、4x USB3.0、4x USB2.0、• 1x eSATA2、1x DP、1x HDMI
萬用OLED按鈕	• A-Command
散熱	• 頂部:2x70mm風扇,底部:2x70mm風扇
電源供應器	• SFX PSU 450W

2 產品概述

本章提供 M8 重要元件位置的圖示。

2.1 前視圖

A-Command 為多用途控制器旋鈕，用於切換各種不同的功能。

M8

控制 A-Command

• 轉動旋鈕，即可切換主要功能或選項。
• 按一下即可確認選擇。

系統開機

按下 A-Command 即可將系統開機。等候作業系統自動載入。

系統關機

OLED 顯示 M8 標誌 / 日期與時間時，按下 A-Command 再選擇「是」關閉系統電源。

進入 Windows 之前

進入作業系統之前，共有三項主要功能。

• M8 標誌 / 日期與時間：

標誌出現十秒後，畫面即顯示日期與時間。

若讓顯示器閒置 5 分鐘，顯示器將熄滅。

- 燈光：

開啟 / 關閉機殼內的燈光。

- 時間：

開啟 / 關閉時間。

若此選項設為開，便可使用 M8 標誌 / 日期與時間畫面。若此選項設為關，便會隱藏 M8 標誌 / 日期與時間畫面。

在 Windows 下：

進入作業系統之後，共有六項主要功能。

• M8 標誌 / 日期與時間：

標誌出現十秒後，畫面即顯示日期與時間。

若讓顯示器閒置 5 分鐘，顯示器將熄滅。

- 音量：

左右轉動旋鈕，即可增加 / 減少音量。

- 模式：

切換三種電源管理模式－節能、標準或高速。

- 資訊：

切換各種不同的關鍵資訊類型，以檢查系統狀態。OLED畫面顯示CPU頻率、CPU使用率、LAN使用率或APM*資料。

*APM（每分鐘操作數）測量您可在一分鐘內執行多少次的鍵盤/滑鼠按一下動作。若要瞭解自己手指的移動速度，請按一下A-Command開始計算APM。再按一下A-Command，即可停止計算。

- 燈光：

開啟 / 關閉機殼內的燈光，或啟用 Good Night LED (晚安 LED) 功能 *。

開：開啟機殼內的燈光

關：關閉機殼內的燈光

全關：關閉機殼內的燈光；啟用 Good Night LED (晚安 LED) 功能

*ASRock Good Night LED (晚安LED) 技術會將不必要的LED關閉，以

營造更好的睡眠環境。啟用 Good Night LED (晚安 LED) 後，電源 /HDD

LED 將在系統開啟時關閉。系統進入待命／休眠模式時，Good Night LED

(晚安 LED) 功能也會自動關閉電源及鍵盤 LED。

- 時間：

開啟 / 關閉時間。

若此選項設為開，便可使用 M8 標誌 / 日期與時間畫面。若此選項設為關，便會隱藏 M8 標誌 / 日期與時間畫面。

2.2 後視圖

編號	說明	編號	說明
1	線路輸入連接埠(淡藍色)			10 eSATA2 連接埠**
2	線路輸出連接埠(萊姆色)11 DisplayPort
3	中央/重低音連接埠(橘色)			12 HDMI 連接埠
4	後喇叭輸出連接埠(黑色)			13 USB3.0 連接埠
5	LAN RJ-45 連接埠 * (Intel Gigabit LAN)			14 USB3.0 連接埠
6	USB2.0 連接埠	15 USB3.0 連接埠
7	USB2.0 連接埠	16 USB3.0 連接埠
8	USB2.0 連接埠	17 光纖 SPDIF 輸出連接埠
9	USB2.0 連接埠			18 麥克風連接埠(粉紅色)

* LAN 連接埠上設有兩顆 LED。如需 LAN 連接埠 LED 指示，請參閱下表。

速度 LED 活動 / 連結 LED LAN 連接埠

活動/連結LED速度LED
狀態	說明	狀態	說明
關	無連結	關	10Mbps連線
閃爍	資料活動	橘色	100Mbps連線
開	連結	綠色	1Gbps連線

**eSATA 接頭與 SATA3_4 接頭共用。

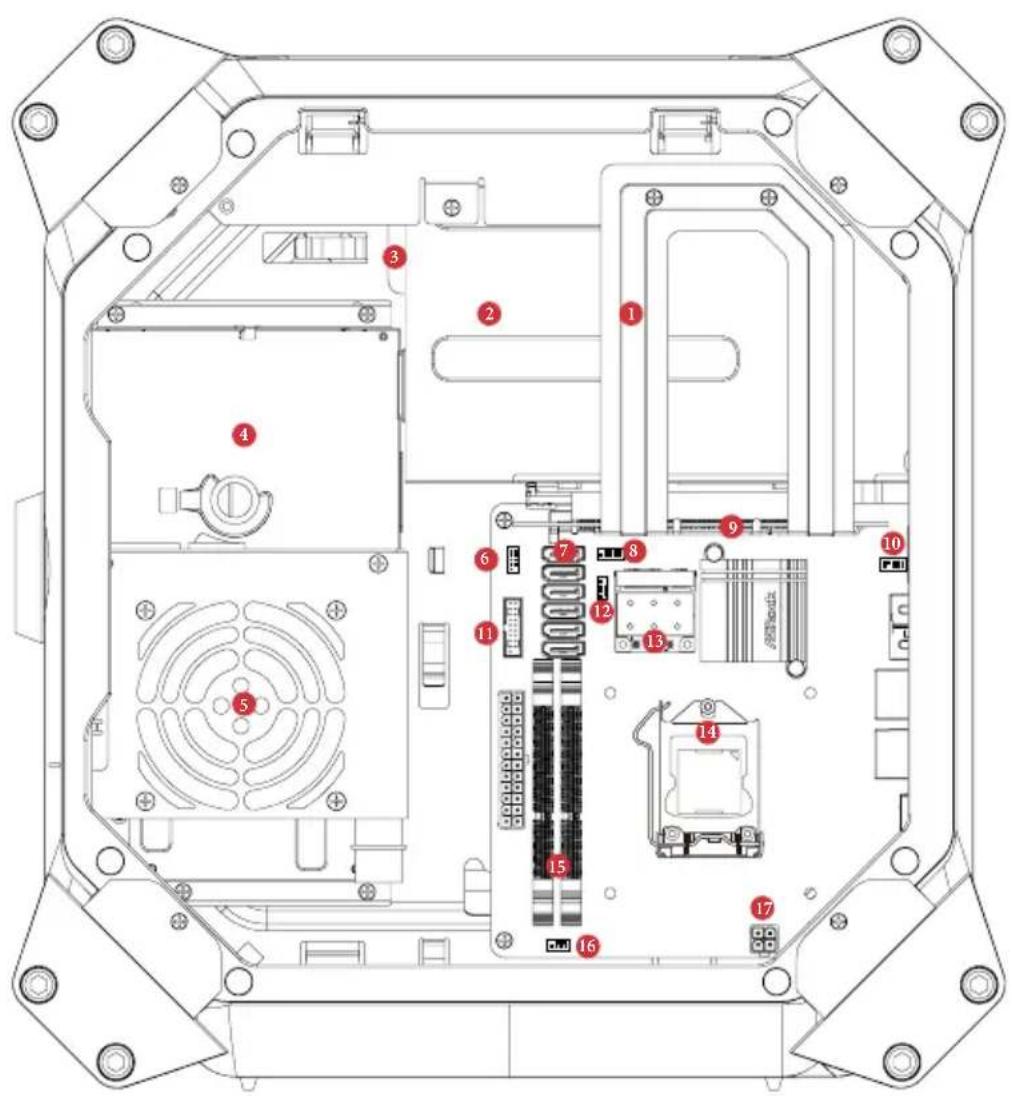

2.3 内視圖

1 擴充卡固定架
2 VGA 卡架
3	硬碟托盤(相容於4x2.5吋 HDD或1x3.5吋 HDD)
4 ODD + 2.5吋 HDD 托盤
	(相容於1x吸入式 ODD 與1x2.5吋 HDD)
5 電源供應器單元(450W)
6 電源面板排針
7 SATA 3.0 接頭
8 USB 2.0 排針
9 PCIe 插槽
10 前置音訊接頭
11 USB 3.0 排針
12 輔助風扇接頭
13 2T2R WiFi 模組 (802.11ac)
14 CPU 插座
15	DIMM 插座
16	機殼風扇接頭
17	ATX 12V 電源接頭

本系統不含硬碟。

1 简介

感谢您购买 M8，这是按照 ASRock 一贯严格质量控制标准生产的性能可靠的游戏准系统。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓越性能。

由于硬件规格可能已更新，因此，本文档的内容可能会随时更改，恕不另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我们不会另外进行通知。如果您需要与此产品相关的技术支持，请访问我们的网站以具体了解所用型号的信息。ASRock 网站：http://www.asrock.com.

1.1 包装清单

• M8准系统包括：
  M8 机箱
  Mini-ITX 主板（预安装）
  电源装置（预安装）
  系统风扇（预安装）

• 交流电源线
  六角螺丝刀

• 螺丝刀套件
• 螺丝包
• 机箱锁定键
• 显卡支架
• 6x SATA 线
• 支持光盘
• 快速安装指南
• 用户手册

如果有任何项目缺失或好像损坏，请联系授权经销商。

1.2 产品规格

颜色	· 风暴黑
材料	· 钢机身 /铝+塑料
尺寸	· 372mm(宽)x123mm(高)x400mm(长)
主板	· ASRock Z87-M8
CPU	· 支持4代Intel®CoreTMi7/i5/i3/Xeon®/Pentium®/Celeron®处理器系列
内存	· 支持DDR3 1600/1333/1066 MHz、2xSO-DIMM插槽,最高16GB
VGA	· 支持1x双槽图形卡
光驱	· 1x簿型吸入式超级多功能光驱
硬盘	· 支持3.5"HDD和2.5"HDD
WiFi+BT	· 2T2R WiFi 802.11ac+BT v4.0
前面I/O	· 4xUSB 3.0,1xMIC,1x耳机· 4合1读卡器(SD3.0/MMC/MS/MS PRO)
后面I/O	· 1x7.1HD音频,Creative Sound Core3D,· 1xIntel Gigabit LAN,4xUSB3.0,4xUSB2.0,· 1xeSATA2,1xDP,1xHDMI
多合一OLED按钮	· A-Command
散热	· 上部:2x70mm风扇,下部:2x70mm风扇
电源	· SFX PSU 450W

2 产品概览

本章通过图示介绍 M8 重要组件的位置。

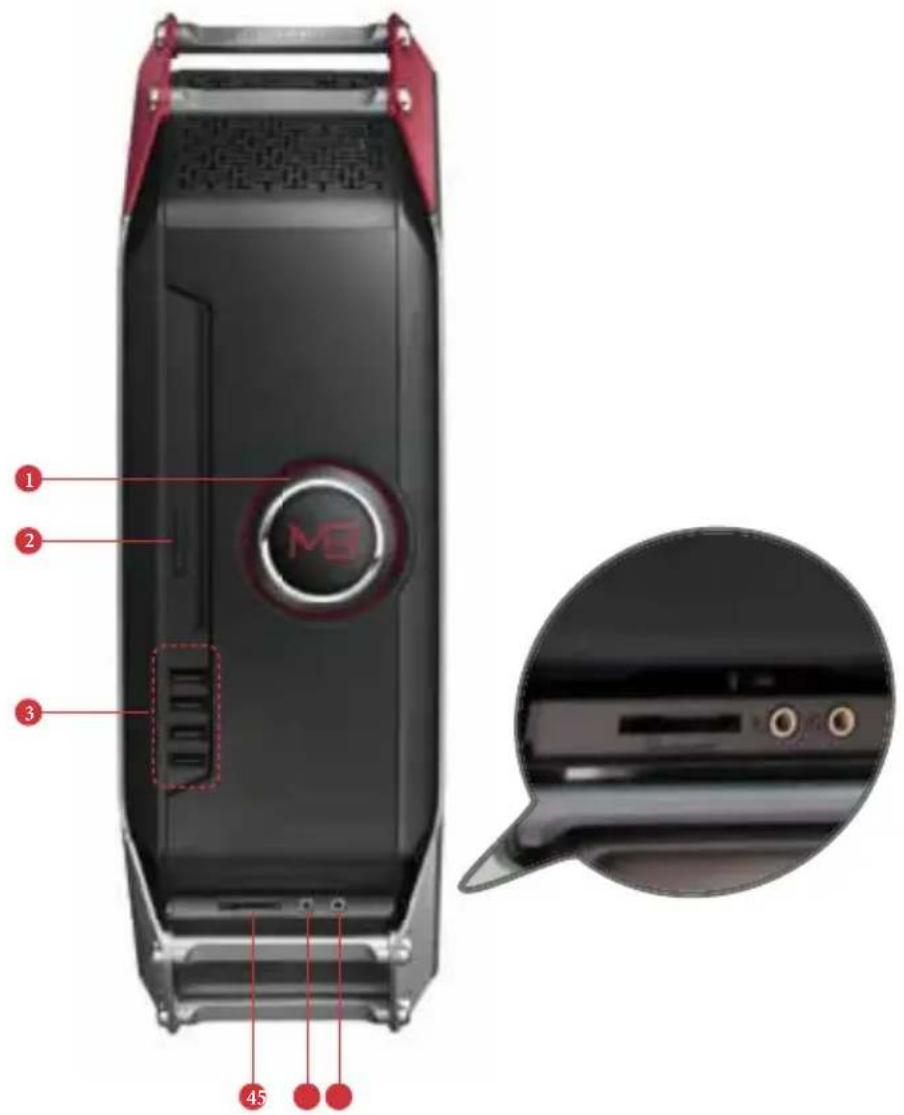

2.1 前视图

A-Command 是一个多功能控制旋钮，可用于循环选择不同的功能。

M8

控制 A-Command

• 旋转旋钮可在主要功能或选项之间切换。
• 再按一下确认您的选择。

打开系统电源

按 A-Command 打开系统电源。等到操作系统自动载入。

关闭系统电源

在 OLED 显示 M8 标志 / 日期和时间时，按 A-Command 并选择 “是” 关闭系统电源。

进入 Windows 前

进入操作系统前有三个主要功能。

• M8 Logo / Date and Time (M8 标志 / 日期和时间):

标志显示 10 秒后，屏幕显示日期和时间。

如果闲置 5 分钟，显示屏幕会消失。

Light(指着灯):

打开 / 关闭机壳上指示灯。

- Time(时)

打开 / 关闭时间。

如果此选项被设置为开，M8 标志 / 日期和时间屏幕可用。如果此选项被设置为关，M8 标志 / 日期和时间屏幕被隐藏。

Windows 下 :

进入操作系统后有六个主要功能。

• M8 Logo / Date and Time (M8 标志 / 日期和时间):

标志显示 10 秒后，屏幕显示日期和时间。

如果闲置 5 分钟，显示屏幕会消失。

- Volume(音童量):

通过左右转动旋钮增加 / 减小音量。

- Mode(模式):

在三个电源管理模式 Eco（节能）、Standard（标准）或 Speed（速度）之间切换。

- Info(信息): :

在不同类型的重要信息之间切换以检查系统的状态。OLED 屏幕显示 CPU 频率、CPU 使用、LAN 使用或 APM* 数据。

*APM（每分钟操作数）测量您在一分钟内可以执行的键盘 / 鼠标点击操作数。要了解您手指的移动速度，按一下 A-Command 开始 APM 计数。再按一下 A-Command 可停止它。

Light(指示灯):

打开 / 关闭机壳上指示灯，或启用晚安指示灯功能 *。

On（开）：打开机壳上指示灯

Off（关闭）：关闭机壳上指示灯

All off（全关）：关闭机壳上指示灯；启用晚安 LED 功能

*ASRock 晚安指示灯技术通过使多余的指示灯熄灭，让您有一个更好的睡眠环境。通过启用晚安指示灯，在系统打开时，电源 / 硬盘 LED 指示灯将关闭。当系统进入待机 / 休眠模式时，晚安指示灯也会自动关闭电源。

- Time(时间):

打开 / 关闭时间。

如果此选项被设置为开，M8 标志 / 日期和时间屏幕可用。如果此选项被设置为关，M8 标志 / 日期和时间屏幕被隐藏。

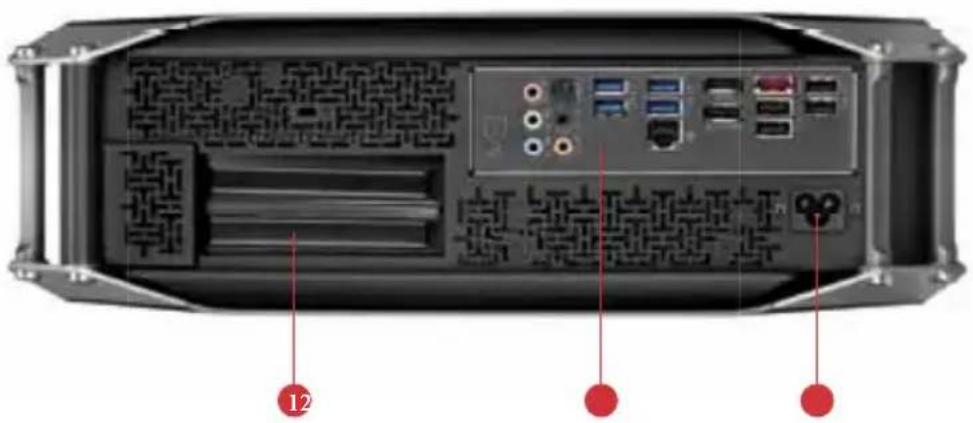

2.2 后视图

1 PCIe 槽盖
2 I/O 面板
3 交流输入电源接口

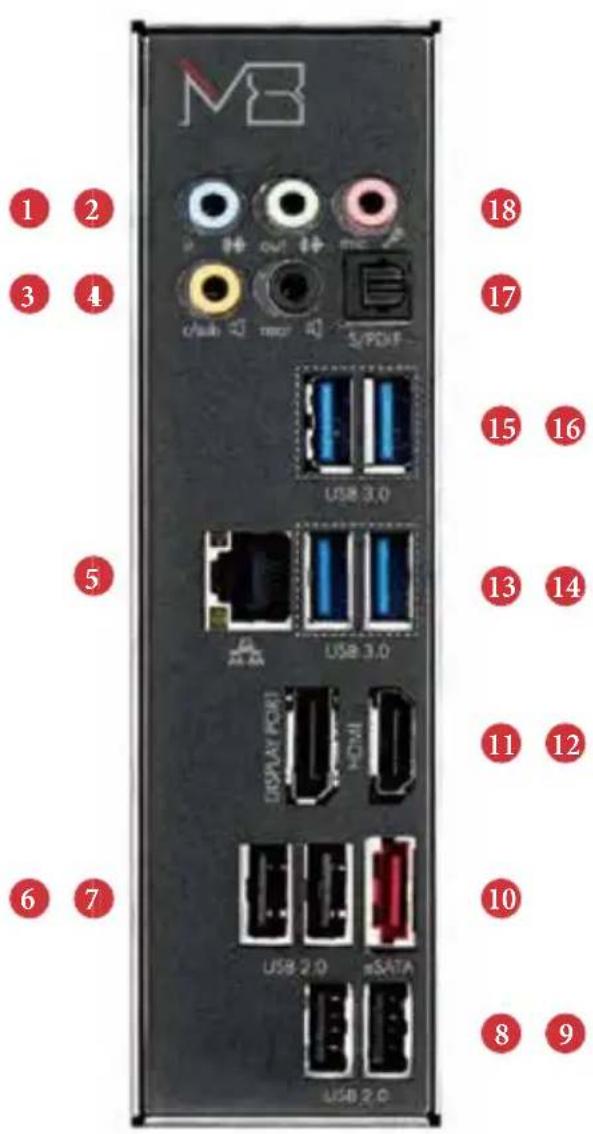

2.2.1 I/O 面板

MB 1 2 3 4 out out nc c/shk recr S/PDIF USB 3.0 5 USB 3.0 DISPLAY PORT VCHI USB 2.0 sDATA USB 2.0 18 17 15 16 13 14 11 12 10 8 9

编号 说明 编号 说明

1 线路输入端口(淡蓝色) 10 eSATA2 端口 **
2 线路输出端口(浅绿色) 11 DisplayPort
3 中央/低音扬声器端口(橙色) 12 HDMI 端口
4 后面扬声器输出端口(黑色) 13 USB3.0 端口
5 LAN RJ-45 端口 * (Intel Gigabit LAN)	14 USB3.0 端口
6 USB2.0 端口 15 USB3.0 端口
7 USB2.0 端口 16 USB3.0 端口
8 USB2.0 端口 17 光学 SPDIF 输出端口
9 USB2.0 端口 18 麦克风端口(粉红色)

* LAN 端口上有两个指示灯。请参考下表了解 LAN 端口指示灯。

速度指示灯 ACT/LINK 指 示灯 LAN 端口

活动 /连接指示灯 速度指示灯

状态	说明	状态	说明
不亮	没连接	不亮	10Mbps 连接
闪烁	数据活动	橙色	100Mbps 连接
亮起	连接	绿色	1Gbps 连接

**eSATA 接口与 SATA3_4 接口共享。

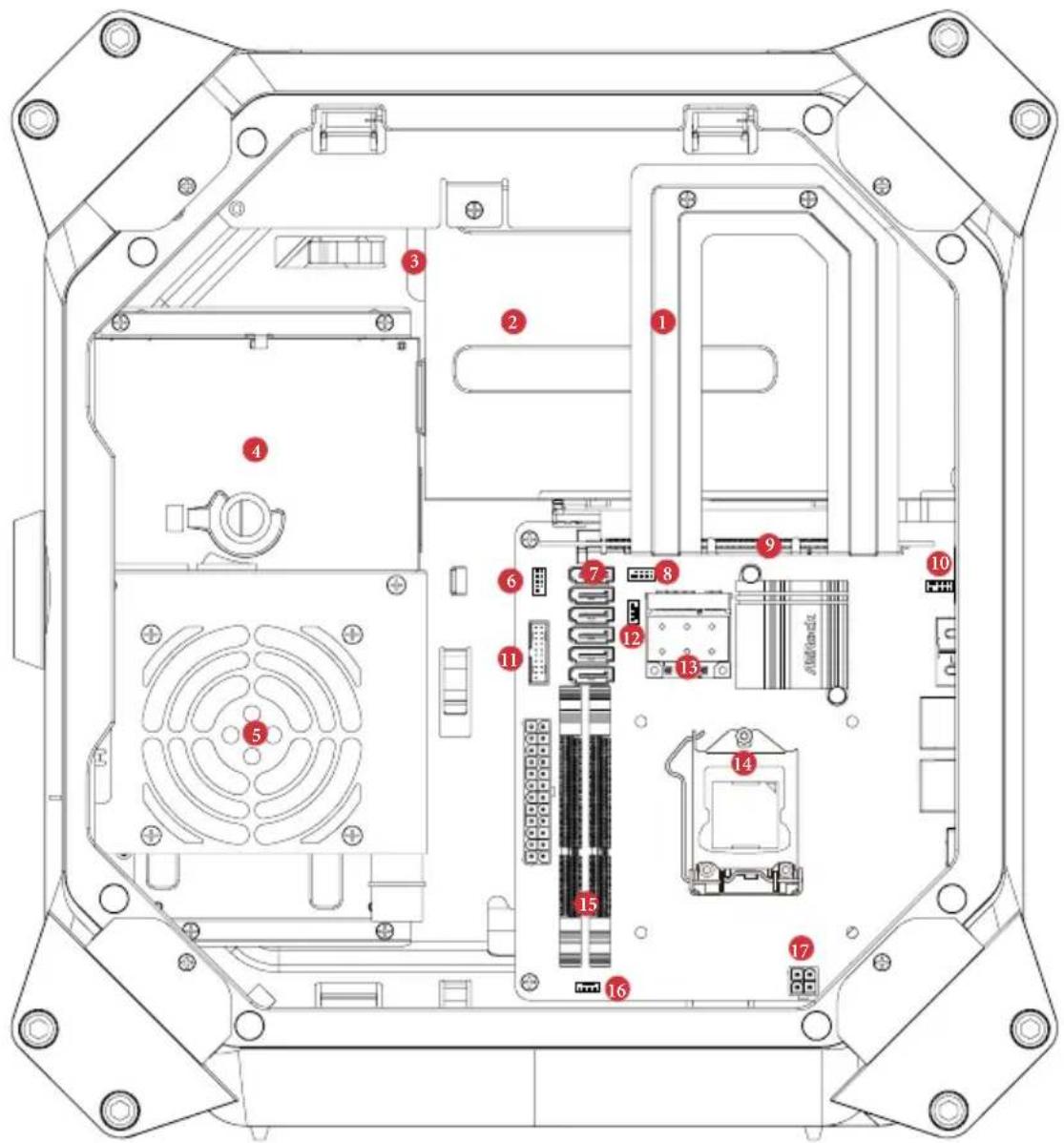

2.3 内视图

1转接卡固定支架
2 VGA 卡固定器
3 硬盘托盘(兼容 4 x 2.5" HDD 或 1 x 3.5 HDD)
4 ODD + 2.5" HDD 托盘
	(兼容 1 x 吸入式 ODD 和 1 x 2.5" HDD)
5 电源装置 (450W)
6 系统面板接脚
7 SATA 3.0 接口
8 USB 2.0 接脚
9 PCIe 槽
10 前面音频接口
11 USB 3.0 接脚
12 辅助风扇接口
13 2T2R WiFi 模块 (802.11ac)
14 CPU 插槽
15 DIMM 插槽
16 机箱风扇接口
17 ATX 12V 电源接口

此系统中未包括硬盘。
