用户手册 FJRSP40AAP DAIKIN

型号
温湿平衡3D气流风管式（智能感知）

FJRSP22AAP	FJRSP22AA	FPRSP22AAP	FPRSP22AA	FQRSP22AAPN	FQRSP22AAN
FJRSP25AAP	FJRSP25AA	FPRSP25AAP	FPRSP25AA	FQRSP25AAPN	FQRSP25AAN
FJRSP28AAP	FJRSP28AA	FPRSP28AAP	FPRSP28AA	FQRSP28AAPN	FQRSP28AAN
FJRSP32AAP	FJRSP32AA	FPRSP32AAP	FPRSP32AA	FQRSP32AAPN	FQRSP32AAN
FJRSP36AAP	FJRSP36AA	FPRSP36AAP	FPRSP36AA	FQRSP36AAPN	FQRSP36AAN
FJRSP40AAP	FJRSP40AA	FPRSP40AAP	FPRSP40AA	FQRSP40AAPN	FQRSP40AAN
FJRSP45AAP	FJRSP45AA	FPRSP45AAP	FPRSP45AA	FQRSP45AAPN	FQRSP45AAN
FJRSP50AAP	FJRSP50AA	FPRSP50AAP	FPRSP50AA	FQRSP50AAPN	FQRSP50AAN
FJRSP56AAP	FJRSP56AA	FPRSP56AAP	FPRSP56AA	FQRSP56AAPN	FQRSP56AAN
FJRSP63AAP	FJRSP63AA	FPRSP63AAP	FPRSP63AA	FQRSP63AAPN	FQRSP63AAN
FJRSP71AAP	FJRSP71AA	FPRSP71AAP	FPRSP71AA	FQRSP71AAPN	FQRSP71AAN

温湿平衡3D气流风管式

FJRAP22AAP	FJRAP22AA	FPRAP22AAP	FPRAP22AA	FQRAP22AAPN	FQRAP22AAN
FJRAP25AAP	FJRAP25AA	FPRAP25AAP	FPRAP25AA	FQRAP25AAPN	FQRAP25AAN
FJRAP28AAP	FJRAP28AA	FPRAP28AAP	FPRAP28AA	FQRAP28AAPN	FQRAP28AAN
FJRAP32AAP	FJRAP32AA	FPRAP32AAP	FPRAP32AA	FQRAP32AAPN	FQRAP32AAN
FJRAP36AAP	FJRAP36AA	FPRAP36AAP	FPRAP36AA	FQRAP36AAPN	FQRAP36AAN
FJRAP40AAP	FJRAP40AA	FPRAP40AAP	FPRAP40AA	FQRAP40AAPN	FQRAP40AAN
FJRAP45AAP	FJRAP45AA	FPRAP45AAP	FPRAP45AA	FQRAP45AAPN	FQRAP45AAN
FJRAP50AAP	FJRAP50AA	FPRAP50AAP	FPRAP50AA	FQRAP50AAPN	FQRAP50AAN
FJRAP56AAP	FJRAP56AA	FPRAP56AAP	FPRAP56AA	FQRAP56AAPN	FQRAP56AAN
FJRAP63AAP	FJRAP63AA	FPRAP63AAP	FPRAP63AA	FQRAP63AAPN	FQRAP63AAN
FJRAP71AAP	FJRAP71AA	FPRAP71AAP	FPRAP71AA	FQRAP71AAPN	FQRAP71AAN

感谢您选用大金空调机

在安装或使用本空调机前，请仔细阅读本说明书。

本说明书说明空调机的正确的使用及安装方法，以及发生故障时的对应措施。

本说明书为室内机专用的说明书，请同时参照阅读室外机附带的使用说明书。

阅读完毕本说明书以后，请妥善保管，以备需要时查阅。

以下项目在室外机使用说明书中记载。

• 遥控器各部分名称及其功能
• 操作步骤
• 故障诊断

目录

使用部分

1. 安全注意事项.... 1
   2.部件名称及其功能.... 3
2. 遥控器的部件及其功能..... 4
3. 新功能介绍.... 6
4. 基本运转操作方法..... 7
   6.菜单操作.... 11
5. 日常保养.... 14
   8.售后服务及保修.... 14

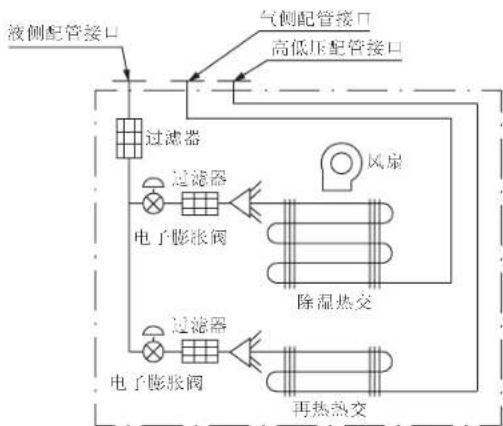

   9.配管系统图.... 14

安装部分

1. 安装注意事项.... 15
2. 安装之前..... 16
3. 选择安装位置..... 17
4. 安装前的准备..... 17
   5.室内机的安装.... 18
5. 制冷剂配管的安装..... 19
6. 排水配管的安装..... 20
7. 风管的连接..... 22
   9.电气接线作业.... 22
8. 接线举例..... 23
9. 安装格栅.... 25
10. 现场设定和试运转..... 26

下述现象并非空调机故障.... 27

使用部分

1. 安全注意事项

请务必遵守以下项目。

〈在使用本空调机之前，请仔细阅读本说明书及遥控器说明书，以确保正确地使用。〉

- 该空调机归类为“一般公众不易接近的器具”（空调机的安装高度应不低于2.5米。）

- 以此表示的注意事项，分以下两种。 以下记载的有关安全注意事项都是非常重要的，请务必遵守。

警告...

若不遵守，会造成死亡或严重受伤等情况。

注意…

若不遵守，会造成受伤或机器损坏的情况。

根据状况不同，还会造成严重受伤等情况。

- 以下符号表示的意义。

切勿擅自动手。

务必按指示的要求操作。

保养

警告

• 保养只能由专业维修人员进行。
• 在接触接线装置之前，必须切断所有电源。
• 不要在本产品附近使用易燃易爆材料（例如头发

定型剂或者杀虫剂）。

不要使用有机溶剂，例如油漆稀释剂清洁本产品。

如果使用有机溶剂，可能引起裂纹、触电或者火灾。

● 安装选配件时，必须由有资格的代理店和有专业资质的电工来安装。

一定要采用本公司指定的选配件。

自己安装不当可能导致漏水，触电和火灾。

注意

- 只有在停机并关掉电源后才能清洁空调机。否则可能触电或受伤。

在运转中 不可!

- 勿用水洗空调机否则可能触电。

- 勿用手握导风叶片。 否则导致导风叶片不同步运转及异音。如果误操作，请对空调机进行重新开机，叶片会自动复位。

在运转中 不可!

- 使用稳固的站立台。清洁空调机时要特别注意。

〈清洁空气过滤网〉

说明

• 非清洁时勿拆卸空气过滤网，否则可能导致故障。（本型号标准品不附带空气过滤网）
• 在遥控器上显示“滤网清洗”时，请委托专业人员进行清洁。
• 运转一段时间后就会有此显示。
• 在空调机使用环境灰尘多时，空气过滤网应增加清洁次数。
• 有关变更显示“滤网清洗”的设定时间的事项，请委托销售商。（购买时的设定为2500小时）

• 可以设定下述时间的设定及显示内容等。
  1250、2500、5000、10000

• 拆卸空气过滤网。

• 清洁

- △ 注意

关于空气过滤网及格栅（吸入口和吹出口），以及现场提供品的清洗方法，请咨询施工人员。

1. 安装空气过滤网。

2. 按遥控器上的过滤网信号复位键。

“滤网清洗”显示将消失。

〈清洁空气吹出口格栅〉

注意

• 勿用汽油、苯、稀释剂、磨光粉或液体杀虫剂

• 勿用 50^ C 以上的热水，否则会导致变色或变形。

• 川柔软的干布擦拭。

• 若灰尘除不掉可加水或中性洗涤剂。

〈保养检查〉

• 请定期清洁排水盘，因为排水管会由于积灰堵住导致漏水。
• 请向大金代理店提出清洁的要求。（请在冷、暖空调使用季节之前进行清洁。）
• 如果室内机周围尘埃较多，请使用防尘（现场提供）。

〈室内机内部的清洁〉

- 务必定期清洁室内机内部。 因清洁室内机内部需要专业技术，故请委托大企代理店进行清洁。

发生下列情况，请与销售商联系。

- ⚠ 警告

• 发生异常（焦臭味等）时，请切断电源开关。
  发生异常后仍继续运转的话，会造成故障，引起触电或火灾。
• 请与销售商联系。

症状

- 保险丝、断路器、漏电断路器等安全装置经常跳闸，运转开关的工作不正常。

联系销售商之前，请先采取以下措施

请切断电源。

症状

- 空调机漏水。

联系销售商之前，请先采取以下措施

请停止运转。

症状

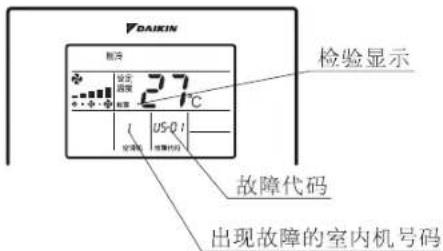

- 遥控器的运转指示灯（绿）闪烁且基本画而中的“检查”闪烁，“故障代码”将显示。

DAIKIN 检测 27℃ 检验显示 故障代码 出现故障的室内机号码

联系销售商之前，请先采取以下措施

将遥控器上显示的内容通知销售商。

产品种类和运转噪声

型号名称\型		22型	25型	28型	32型	36型
种类	功能 热泵式
	机组结构形式 分体式
	冷凝器冷却方式 空冷式
	送风方式 直吹式
	额定制冷量(W) 2200 2500 2800 3200 3600
	额定制热量(W) 2500 2800 3200 3600 4000
	除湿量(L/h) 0.6 0.65 0.7 0.85 0.9
运转噪声dB(A)(全消声室换算值)		32 32 32 34 34

型号名称\型		40型	45型	50型	5	6型	63型	71型
种类	功能 热泵式
	机组结构形式 分体式
	冷凝器冷却方式 空冷式
	送风方式 古吹式
	额定制冷量(W) 4000 4500 5000 5600 6300 7100
	额定制热量(W)(仅热泵式)	4500	5000	5600	6300	7100	8000
	除湿量(L/h)	1.0	1.1	1.25	1.35	1.5	1.6
运转噪声dB(A)(全消声室换算值)		37	39	39	39	40	40

说明

● 实际运转时，由于有环境噪声和回声，噪声往往大于所表示的值。
- 技术改进后以上所列数据会有所变动。

- 运转噪声指背面吸入、机外静压为标准设定的值。下面吸入时的运转噪声为背面吸入时的运转噪声加约5dB（A）。

- 如果选择高机外静压模式时，运转噪声可能上升5dB（A）。

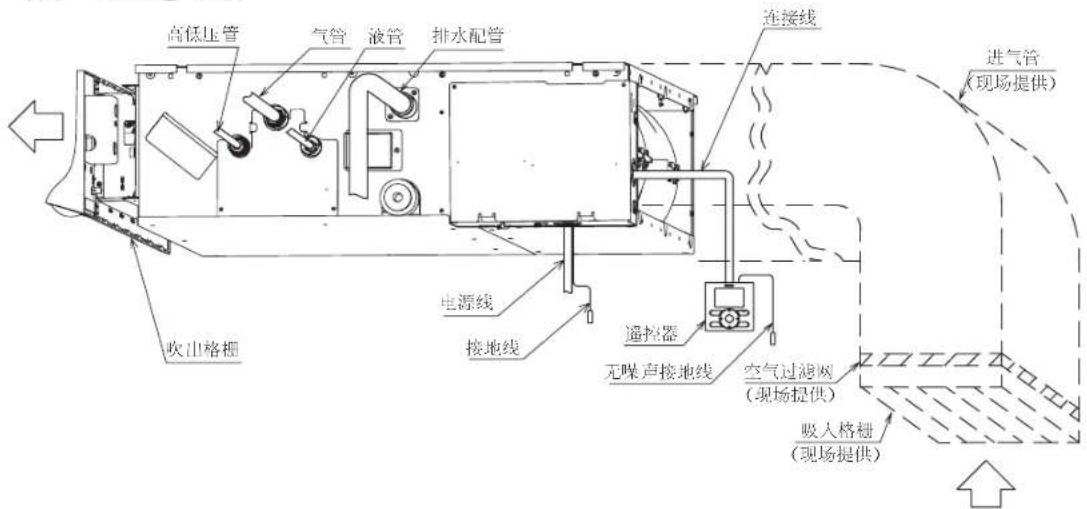

2. 部件名称及其功能

(例：下面进气时)

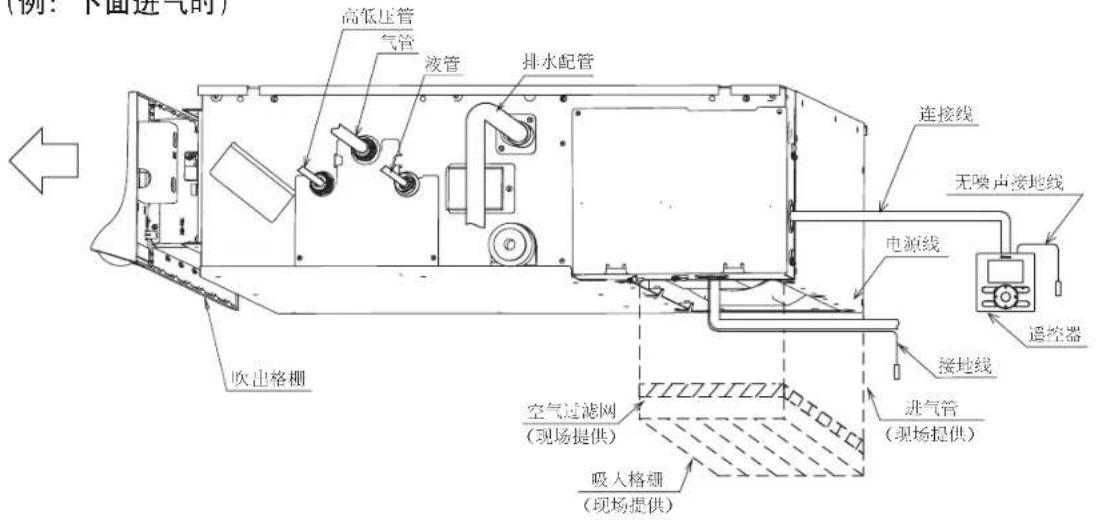

(例: 下面进气时) 高低压管 气管 液管 排水配管 连接线 无噪声接地线 电源线 遥控器 吹出格栅 接地线 空气过滤网 (现场提供) 进气管 (现场提供) 吸入格栅 (现场提供)

(例：后面进气时)

高低压管 气管 液管 排水配管 连接线 进气管 (现场提供) 收出格栅 电源线 接地线 遥控器 无噪声接地线 空气过滤网 (现场提供) 吸入格栅 (现场提供)

温湿平衡3D气流风管式吹出格栅

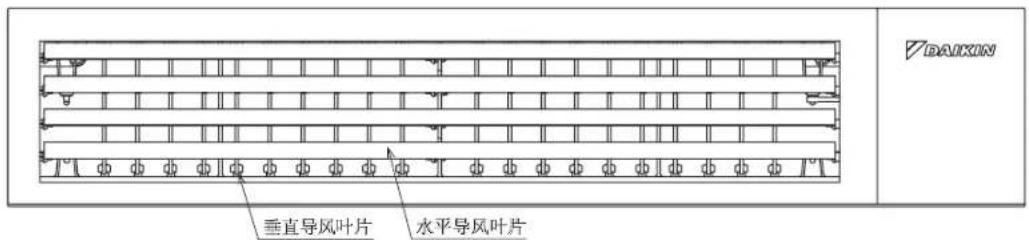

DAIKIN 垂直导风叶片 水平导风叶片

智能感知温湿平衡3D气流风管式吹出格栅

BAIXIN 垂直导风叶片 水平导风叶片 地面温度传感器 人体感应传感器地面温度传感器

3. 遥控器的部件及其功能

基本运转（开/关、运转模式、风量调节、滤网清洗信号复位、温度设定、湿度设定）以外，请通过菜单项目进行设定。


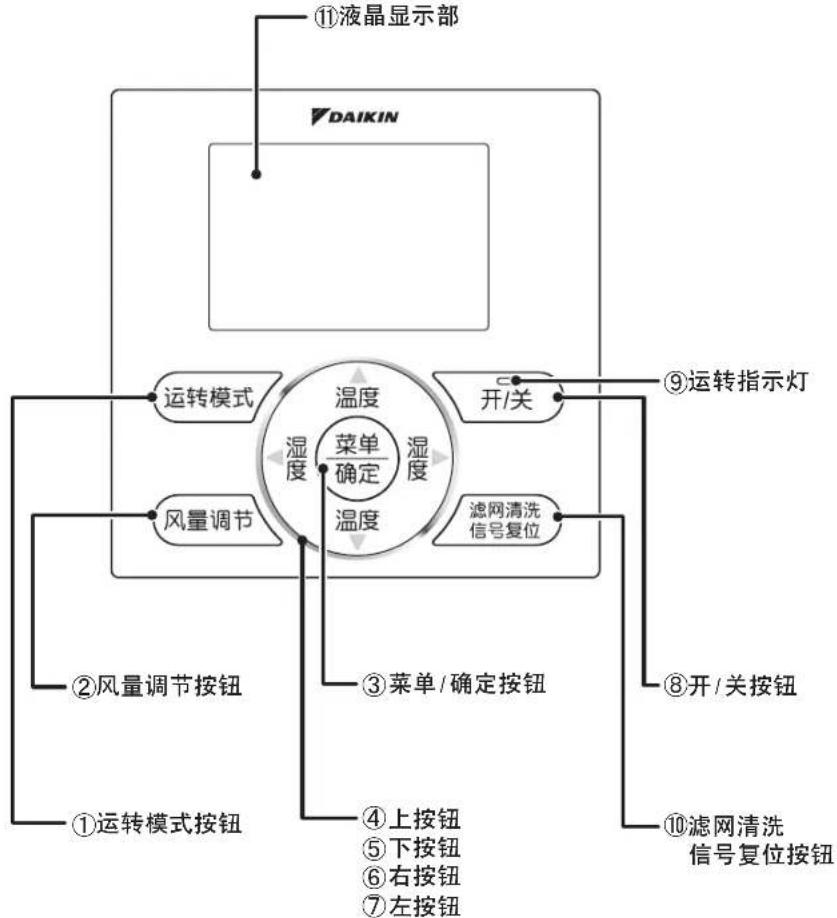

①运转模式按钮

- 用于运转模式的切换。 (请参照P7)

②风量调节按钮

- 用于风量的调节。 (请参照P7)

③菜单 / 确定按钮

- 将光标移动至菜单项目。 (菜单项目请参照P11及以后) - 确认设定。

④上按钮

※ 请按▲部

- 提高设定温度。 - 在菜单项目中更改设定。

⑤下按钮

※ 请按部

- 降低设定温度。 - 在菜单项目中更改设定。

⑥右按钮

※ 请按部

- 循环设定湿度。 - 在菜单项目中使光标向右移动来更改设定的项目。

⑦左按钮

※ 请按部

- 循环设定湿度。 - 在菜单项目中使光标向左移动来更改设定的项目。

⑧开 / 关按钮

- 按一次此按钮，开始运转。再按一次此按钮，停止运转。

⑨运转指示灯

- 运转时点亮，显示为绿色。 - 异常时闪烁。

⑩滤网清洗信号复位按钮

- 当遥控器上显示“滤网清洗”时按下此按钮，将“滤网清洗”显示复位。

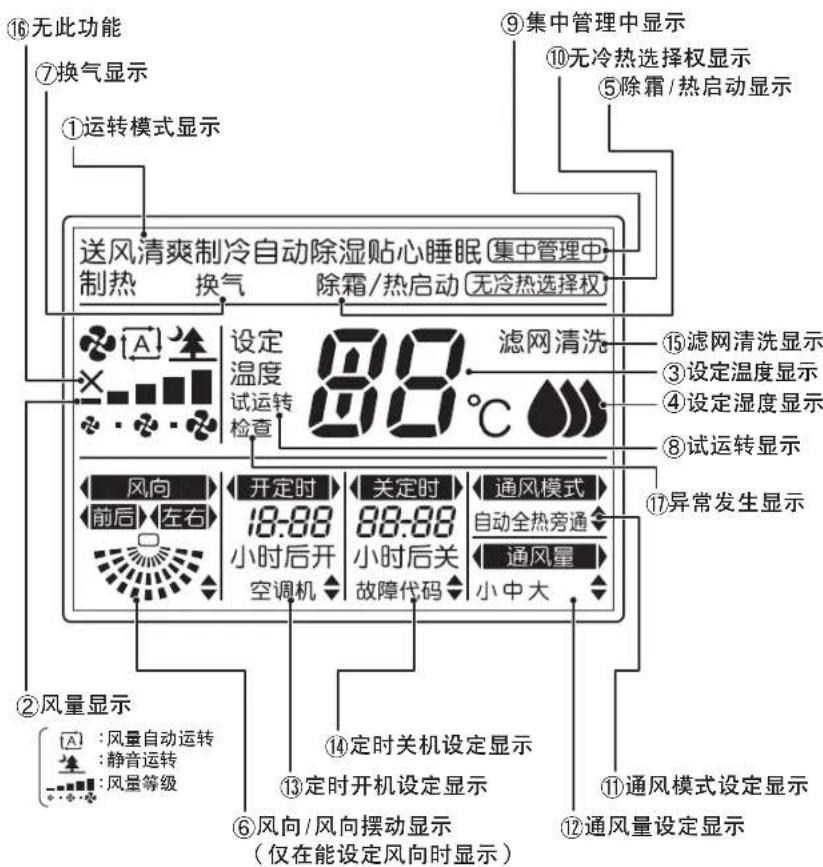

⑪液晶显示部

关于液晶显示部的画面显示。

⑯集中管理中显示 ⑩无冷热选择权显示 ⑤除霜/热启动显示 ⑥无此功能 ⑦换气显示 ①运转模式显示 送风清爽制冷自动除湿贴心睡眠 集中管理中 制热 换气 除霜/热启动 无冷热选择权 设定温度试运转检查 88℃ 滤网清洗 ⑮滤网清洗显示 ③设定温度显示 ④设定湿度显示 ⑧试运转显示 ⑰异常发生显示 ⑫风向 开定时 关定时 通风模式 前后 左右 18:88 88:88 自动全热旁通 小时后开 小时后关 通风量 空调机 故障代码 小中大 ①通风模式设定显示 ②风量显示 ③定时开机设定显示 ④定时关机设定显示 ⑤风向/风向摆动显示（仅在能设定风向时显示） ⑥风向/风向摆动显示（仅在能设定风向时显示）

①运转模式显示

- 表示运转中的状态。

②风量显示

• 显示已设定的风量或静音、风量自动设定。（请参照P7）
• 没有风量调节功能的模式，不显示。

③设定温度显示

- 显示设定温度。

④设定湿度显示

- 以水滴形式显示设定湿度。

⑤除霜 / 热启动显示（请参照 P8）

⑥风向 / 风向摆动显示

• 显示已设定的风向/风向摆动状态。（请参照P11）
• 无风向设定功能的空调机上不显示。

⑦换气显示

- 连接全热交换器时显示。

⑧试运转显示

⑨集中管理中显示

- 当被集中控制器（选配件）管理、遥控器操作被禁止时显示。

⑩ 显示热选择权

- 在没有冷热选择权的遥控器上显示。（请参照P11）

⑪通风模式设定显示（请参照 P13）

- 连接全热交换器时显示。

⑫通风量设定显示（请参照 P13）

- 连接全热交换器时显示。

⑬定时开机设定显示（请参照 P13）

- 定时开机已设定时显示。

⑭定时关机设定显示（请参照 P13）

- 定时关机已设定时显示。

⑮滤网清洗显示

- 过滤网需要保养时显示。 (请参照P14)

⑯无此功能

• 按下操作按钮后，当室内机没有按钮所对应功能时，将持续显示“×”数秒钟。
• 多台同时运转时，按下操作按钮后，仅在所有空调机都没有按钮所对应功能时才持续显示“×”数秒钟。

⑰异常发生显示

- 在检知到异常或警报的时候显示。（请参照P14）

4. 新功能介绍

清爽 自动除湿

只降低室内湿度，温度基本维持不变。特适用于梅雨季节这种比较潮湿，而温度较低的时候。（详细见第8页）

快速降低湿度同时温度也会下降。推荐在高温高湿且人不常在的地方使用，如地下室等。（详细见第9页）

3D气流

夏季：再热除湿运转，只降低室内湿度，温度基本不变，风量自动调节，避免睡眠受凉，更舒适。

冬季：制热运转，只能调节温度，湿度无法设定，风量自动调节，更静音。（详细见第9页）

按 “运转模式” 按钮数次，可依次切换 “送风”、“清爽”、“制冷”、“自动除湿”、“贴心睡眠”、“制热” 运转。

制冷·制热·送风运转

准备

• 为了保护空调机，请至少通电6小时后再开始运转。
• 为了能顺利启动，请勿切断电源。

操作方法

1. 按 “运转模式” 按钮数次，可切换至 “制冷”、“制热”、“送风运转”。

- 不能设定的运转模式，不显示。

注意

- 请在遥控器无冷热选择权不显示时，进行运转切换。

有此显示时，无法用遥控器进行制冷/制热的切换。

关于冷热选择权的更改和设定，请参照P11。

1. 按 “开/关” 按钮。

运转指示灯（绿）灯亮，开始运转。

1. 设定温度时，每按一次“▲”按钮则设定温度上升1℃，每按一次“▼”按钮则设定温度下降1℃。

2. 温度可设定范围：制冷/制热均为16\~32℃。

3. 送风运转时不能进行温度设定。

1. 风量调节时按“风量调节”按钮，来切换所希望的风量。

不仅有“A”风量自动运转、“静音运转，还有从“”L到“”H共5档风量可供设定。

• 为了保护空调机，风量会自动调节。
• 根据室温，风量会自动调节。

有时风扇会停止运转，这不是异常。

• 风量切换完成可能需要花费点时间，这不是异常。
• 由于静音、L档风量较小，可能会降低制冷（制热）的效果。

1. 通过菜单项目来进行风向设定。（请参照P11）
2. 再按一次 “开/关” 按钮，运转指示灯灯灭，运转停止。

- 制热运转时，运转停止后为了去除室内机内的热量，约要进行1分钟的送风运转。

注意

- 运转停止后，请勿立即切断电源。系统中无厨房空调时，请务必等待5分钟以上，直到排水装置的剩余运转结束，否则可能导致漏水或故障。系统中连接厨房空调时，请务必等待15分钟以上，直到厨房空调内部干燥运转结束。否则可能导致发霉或产生异味。

风量自动运转

功能 根据室温和设定温度，会自动调节风量。

● 通过减少不必要的H档风量运转、防止过冷、减小气流感，从而提高舒适性。

静音模式

功能 以比通常风量设定更低的风量来进行静音运转。

- 对于如夜晚学习或睡觉等比较在意声音的情况时使用最为合适。

注意

- 与通风通常相切风量降低根据环境不同可能导致制冷/制热的效果不佳。此情况时请切换至通常风量运转。

制冷运转的特性

功能

• 室内温度低的状态下进行制冷运转的情况下，室内机热交换器可能会积霜而导致制冷能力下降。这种情况下，会自动运行除霜运转一段时间。为防止除霜运转中的冷凝水溅出，会自动转为受控风量（风量“弱”或微风）状态下的运转。（遥控器会显示设定的风量）
• 室外温度较高的情况下，到达设定温度需要一定时间。

制热运转的特性

运转开始

- 对于一般的制热运转，到达设定温度比制冷运转所用的时间更长。我们建议用户使用定时运转进行提前制热。

进行如下运转以防止制热能力下降或送出冷风。

除霜

• 室外机结霜后会降低制热量，这时“除霜”运转会自动进行。
• 此时停止吹出热风，遥控器上显示“除霜/热起动”
• 6-8分钟后（最多10分钟），除霜停止，继续正常运转。

热启动

• 在制热运转开始时，除霜运转时等，为了防止空调机吹出冷空气而停止送风。
  此时，遥控器上显示“除霜/热启动”。

室外温度与制热量

随着室外温度下降，制热量也会降低。在这种情况下，请把空调机与另一种供暖器同时使用。
- 本空调机属热气循环型，需要一些时间室温才会升高。

室内风扇自动进行“微风运转”，直到空调机内温度升到一定温度为止。

此时遥控器上显示“除霜/热启动”，请等候。

- 若热气达不到你的双脚，可调节导风叶片的角度。细节请与销售商联系。

- 运行开始

对于一般制热运行要达到设定的温度比制冷运行所用的时间更长。我们建议用户使用定时器进行提前制热。

清爽运转

准备

• 为了保护空调机，请至少通电6小时后再开始运转。
• 为了能顺利启动，请勿在使用季节内切断电源。

操作方法

1. 按“运转模式”按钮数次，切换至“清爽”运转。

注意

- 当无冷热选择权显示时，请参照P11说明。

1. 按 “开/关” 按钮。

运转指示灯（绿）灯亮，开始运转。

1. 设定温度时，每按一次“▲”按钮则设定温度上升1℃，每按一次“▼”按钮则设定温度下降1℃。

- 温度可设定范围：16℃-32℃。

1. 通过 “风量调节” 按钮，来切换所希望的风量。

(具体的设定和说明请参照P7。)

1. 湿度的设定以水滴的形式表示。

设定湿度时，每按一次“▶”按钮则设定湿度上升，每按一次“◀”则设定湿度下降。

●◀“”▶“”按钮都可实现三档湿度的循环设定。

1. 通过菜单项目来进行风向设定。（请参照P11）

2. 按 “开/关” 按钮。

运转指示灯灯灭，运转停止。

注意

- 运转停止后，请勿立即切断电源。系统中无厨房空调时，请务必等待5分钟以上，直到排水装置的剩余运转结束，否则可能导致漏水或故障。系统中连接厨房空调时，请务必等待15分钟以上，直到厨房空调内部干燥运转结束。否则可能导致发毒或产生异味。

清爽运转特性

• 清爽运转模式下可独立设定温度和湿度，为空调机新搭载的再热除湿方式。 再热除湿方式是为了避免房间因除湿时温度过低引起不适，在维持房间温度基本不变而进行的一种更舒适的除湿方式。
• 梅雨季节或者湿度相对比较大的时候，进行一般制冷除湿功能会使房间温度下降，可能会使您和您的家人感觉不舒适。此时请选择清爽运转，在除湿的同时给您带去更舒适的生活体验。
• 清爽运转时，如果将温度设定的过低或者过高可能会带来不适感。根据每个人的情况不同和环境不同，请选择最适合自己的温度和湿度值。

注意

• 为避免由于室内温度下降给您带来不适，空调机风扇转数会有下降的情况。
• 当室内湿度过高时，为了提高舒适性，短时间内室内温度会有下降的情况。
• 为了防止室内温度降得过低，空调机有可能会有停止运转的情况，这是正常情况，请放心使用。
• 根据运转条件进行压缩机的回油运转，短时间内运转音会发生变化，这不是故障。

运转内容和功能

制冷

推荐设定温度：26\~28℃。

制热

推荐设定温度：18\~23℃。

送风

让室内空气循环。

清爽

推荐设定温度：26\~28℃。

自动除湿运转

准备

• 为了保护空调机，请至少通电6小时后再开始运转。
• 为了能顺利启动，请勿在使用季节内切断电源。

操作方法

1. 按 “运转模式” 按钮数次，切换至 “自动除湿” 运转。

注意

- 当无冷热选择权显示时，请参照P11说明。

1. 按 “开/关” 按钮。

运转指示灯（绿）灯亮，开始运转。

1. 按 “开/关” 按钮。

运转指示灯灯灭，运转停止。

注意

- 运转停止后，请勿立即切断电源。系统中无厨房空调时，请务必等待5分钟以上，直到排水装置的剩余运转结束，否则可能导致漏水或故障。系统中连接厨房空调时，请务必等待15分钟以上，直到厨房空调内部干燥运转结束。否则可能厨房空调导致发霉或产生异味。

自动除湿运转特性

• 自动除湿运转时通过室内机进行控制，当湿度大于75%时进行冷房除湿运转，当湿度小于65%时停止除湿运转。
• 由于温度、湿度和风量由程序自动控制，所以运转中无法通过遥控器来设定，适用于人不在时对室内进行的除湿。
• 在室内温度较低时（20℃以下），为了防止热交冻结，空调机会有停止运转的情况，请使用清爽模式。
• 自动除湿运转时，请注意房间的密闭性。如果门窗打开的情况下，湿度不会下降。如果温度较低时，除湿效果不佳，可开启清爽模式，会有连续运转的可能。
• 自动除湿模式功率消耗与其他模式相同，请注意耗电量。
• 在室内温度较低时（20℃以下），热交换器可能会发生冻结，此时为了防止此现象，室内机可能会停止运转。此时可使用清爽模式除湿，可以连续运转。

贴心睡眠运转

准备

• 为了保护空调机，请至少通电6小时后再开始运转。
• 为了能顺利启动，请勿在使用季节内切断电源。

操作方法

1. 按 “运转模式” 按钮数次，切换至 “贴心睡眠” 运转。

贴心睡眠运转是室内机根据室外环境温度自动选择进行再热除湿或制热运转，并进行温度补正，营造更舒适的睡眠环境。

冉热除湿运转

制热运转

注意

- 当无冷热选择权显示时，请参照P11说明。

1. 按 “开/关” 按钮。

运转指示灯（绿）灯亮，开始运转。

1. 设定温度时，每按一次“▲”按钮则设定温度上升1℃，每按一次“▼”则设定温度下降1℃。

- 温度可设定范围： -2^ C +2^ C 。

1. 设定湿度时，通过 “◀” 按钮设定。（请参照P8。）

再热除湿运转

- 贴心睡眠在制热运转情况下不显示湿度，也不能进行湿度设定。

1. 按 “开/关” 按钮。 运转指示灯灯灭，运转停止。

注意

- 运转停止后，请勿立即切断电源。系统中无厨房空调时，请务必等待5分钟以上，直到排水装置的剩余运转结束，否则可能导致漏水或故障。系统中连接厨房空调时，请务必等待15分钟以上，直到厨房空调内部干燥运转结束。否则可能厨房空调导致发霉或产生异味。

贴心睡眠的特性

- 贴心睡眠运转下，温度为默认温度、湿度为中间档，此状态是根据基础试验得出的最舒适状态。但不同年龄段，不同环境下，每个人的体感有所不同，请根据您自己的最适状态选择设定温度和湿度。

- 由于风量是程序自动控制，因此运转中无法通过遥控器设定。

注意

• 为避免由于室内温度下降给您带来不适，空调机风扇转数会有下降的情况。
• 当室内湿度过高时，为了提高舒适性，短时间内室内温度会有下降的情况。
• 为了防止室内温度降得过低，空调机有可能会有停止运转的情况，这是正常情况，请放心使用。
• 根据运转条件进行压缩机的回油运转，短时间内运转音会发生变化，这不是故障。

使用条件

运转模式 室内运转范围
制冷 16°C~35°C *1
制热 10°C~27°C *2
自动除湿 16°C~35°C *1
清爽 16°C~35°C *3
贴心睡眠(夏季)	16°C~35°C *3
贴心睡眠(冬季)	10°C~27°C *2

*1 16℃\~35℃是可运转范围

其中 21^ 32^ 是可持续运转范围

*2 10℃\~27℃是可运转范围

其中 15^ 27^ 是可持续运转范围

*3 16℃\~35℃是可持续运转范围

注）室外机的使用条件请阅览室外机附带的使用说明书。

在上述以外的使用条件下长期运转空调机，可能会导致安全装置的启动、不运转、有水从室内机滴落或在室内机内部冻结、漏水。

3D 气流

节能全自动运转的特性

通过人体感应传感器和地面温度传感器检测人的有无和地面温度，自动控制风量、风向，实现兼顾舒适性和节能性的运转。

(风量自动、风向自动可分别进行设定。)

传感器功能

• 人体感应传感器：感应人体位置，根据感知回馈调整送风角度，可根据运转模式自由选择空调气流是否直吹人体。
• 现地设定时，可选择“直吹/防直吹”功能。如果使用后想变更设定，请与经销商联系。

注意

人体感应传感器是对热量的移动进行检测的，因此当有高温物体连续移动的情况下，有时会检测为“室内有人”。（例：动物的移动，摆动式电加热器等）

此外，背对传感器，露出皮肤较少、人长时间不动、人被障碍物遮挡的情况下，有时会检测为“室内无人”。

- 地板温度感应智慧眼：感应室内地板温度，根据感知反馈自动调节室内机运转工况，营造自上而下的一体舒适感受。

注意

局部的温度与室内温度差异巨大的情况下，有时会对室内温度的判定造成影响。（例：地暖设置位置，高温发热设备设置位置等）。

冷热选择权的更改和设定

运转的切换

1. 下左图为有冷热选择权功能的遥控器显示画面。不显示无冷热选择权。

按下“运转模式”按钮数次，可以切换至希望的运转模式。每按一次，可以切换至“送风”、“清爽”、“制冷”、“自动除湿”、“贴心睡眠”、“制

冷热选择权的说明，请参照P11。

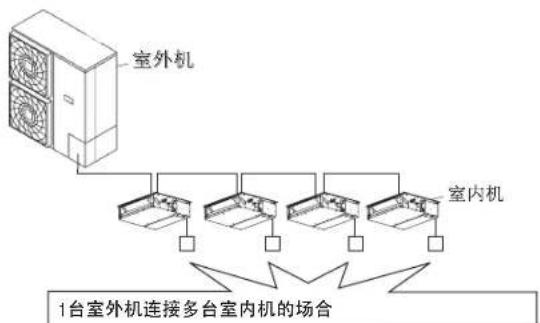

1. 如下图所示为多联系统，即一台室外机连接多台室内机。当多联系统开启时，系统只能进行单一的循环（制热或制冷循环），有冷热选择权的室内机可进行制冷、制热的切换。

冷热选择权的设定

1. 关于冷热选择的设定分以下几种情况：

①全部室内机在停止或以送风运转模式开启时，此时全部室内机仍具有冷热选择权，不显示无冷热选择权。

②当系统中有室内机正常开启且运转模式为送风模式时，此时其他室内机开启送风以外模式，则全部室内机连接的遥控器上将显示无冷热选择权，并切换成相同模式。

③当系统中有一台室内机率先开启送风以外的模式时，该室内机将具备冷热选择权，其他室内机连接的遥控器上将显示无冷热选择权，并切换成相同模式。

当第二台室内机正常开启后，全部室内机连接的遥控器上将显示无冷热选择权。

- 一台室外机只连接一台室内机时，不会出现无冷热选择权的现象。

- 多联系统时，当全部遥控器上显示无冷热选择权时，想改变制冷、制热模式时，须将在运转的室内机台数设成1台以下。

- 冷热选择权模式间切换：

有冷热选择权	无冷热选择权
	制冷(制热受限)	制热(制冷受限)

6. 菜单操作

风向设定

- 风向设定的操作方法

同时具有前后和左右风向设定功能的空调机。

操作方法

1. 按 “菜单/确定” 按钮，进入正在显示的风向（前后或者左右）。

前后风向设定

按“◀或者”▶按钮，来选择另一种风向。（无风向调节功能的空调机，不显示风向相关图标。）

左右风向设定

2. 显示风向设定画面

前后风向设定

左右风向设定

注意

- 风向显示画面如下所示。

前后风向的场合

左右风向的场合

0: 位置0

1: 位置1

2: 位置2

3: 位置3

4: 位置4

1. 每按一次 “▲” “▼” 按钮，会按摆动、自动、位置0、位置1、位置2、位置3、位置4的顺序变化。

前后风向的场合

左右风向的场合

空调机处于摆动状态时，遥控器会显示位置0到位置4。

※上图为选择摆动后的显示状态。

1. 在选择了希望固定的位置0～4中的风向时，风向叶片被固定在已选择的位置。

※下图为选择前后风向位置2后的显示状态。

前后风向的场合

在选择了摆动位置时，风向叶片开始摆动到该位置时停止。

※下图为选择左右风向位置2后的显示状态。

左右风向的场合

在选择了自动状态时，风向叶片开始自动运行。空调机处于自动状态时，遥控器会显示全部位置。

※下图为选择自动后的显示状态。

前后风向的场合

选择希望的风向，再按“菜单/确定”按钮后，回到基本画面。

或者按“◀”来选择菜单中其它功能。

※回到基本画面后，将显示最后操作的风向图标。

左右风向的场合

注意

- 有两种情况回到基本画面时会有特殊显示方式自动状态

前后、左右均设置为摆动状态

- 风向调节的内容和作用

风向调节是根据人所在的房间内的位置对导风叶片进行角度设定。

停止运转时吹出口的导风叶片关闭。

有以下3种风向调节：

风向摆动

· 前后风向自动变换。

· 左右风向自动变换。

室内机 (自动)

侧视

室内机 俯视 (自动)

固定风向

· 前后风向(5档选择)。

· 左右风向(5档选择)。

侧视

(所需 的角度)

俯视

风向自动

如下所示自动控风向。

控风向水平吹出以免直吹身体。

制热时、地面温度较低时控风向向下吹出。

导风叶片的动作

• 下列运转状态时，是自动控制风向，实际风向有时会与遥控器的显示存在差异。

运转状态	前后风向
制热	·室内温度高于设定温度时(为避免风直吹身体,转为水平吹出。)·制热运转开始时,除霜运转时(室外机结霜时)(为避免风直吹身体,转为水平吹出。)

定时设定

- 定时关机（定时开机）的设定方法

操作方法

1. 按 “菜单/确定” 按钮。

1. 用 “◀” “▶” 按钮来选择关定时。

※设定定时开机时，请选择开定时。

1. 用 “▲” “▼” 按钮设定多少小时后让空调机停止运转。

设定以0.5小时为单位，设定范围为0.5～12.0小时。

持续按按钮，数字会快速变化。

※设定定时开机时，设定的是到开始运转时的时间。

选择希望的时间后，按“菜单/确定”按钮。

※如果不按“菜单/确定”按钮1分钟，数字会从闪烁变为灯亮，此时设定更改生效。

通风设定

- 通风模式设定

通风模式是一种可选功能，只有在连接全热交换器时才有显示。

全热交换器元件将室内外空气进行热量（温度和湿度）交换，它把室外空气状况变成与室内接近，再吹入室内。

操作方法

1. 按 “菜单/确定” 按钮。

1. 用 “◀” 按钮来选择通风模式。

1. 用 “▲” “▼” 按钮选择自动、全热、旁通。

再按 “菜单/确定” 按钮后，回到基本画面。或者用 “◀” “▶” 按钮选择菜单中的其他功能。

※通风模式的说明：

①全热交通风：在此模式中，空气通过全热交换器进行[全热交]通风，将热交换后的空气送入室内。
②旁通通风：在此模式中，空气不通过热交换器直接进行[旁通]通风。
③自动通风：在此模式中，全热交换器的温度传感器可以使全热交换器的运转自动地在[全热交]和[旁通]两模式之间转换。

- 通风量设定

操作方法

1. 按“菜单/确定”按钮。

1. 用 “◀” 按钮来选择通风量。

1. 用 “▲” “▼” 按钮选择小、中、大。

按 “菜单/确定” 按钮。

或者用“◀”按钮选择菜单中的其他功能。

※全热交换器通风量只有2档的情况，只能选择小与大。

7. 日常保养

滤网清洗信号复位的使用方法

操作方法

1. 到了过滤网需要保养的时候，会显示“滤网清洗”。

请进行过滤网的清洗、清扫和更换。详细请阅读室内机的使用说明书。

1. 过滤网保养完成后，过滤网清洗信号复位。此时，按“滤网清洗信号复位”按钮。

注意

- 清洁时，请务必停止空调机的运转，并切断电源。

液晶显示部和机体的保养方法

• 当遥控器的液晶显示部和机体有污垢时，请用干的软布擦拭。
• 当无法去除污垢时，用水稀释中性洗涤剂，将布蘸湿再绞干，把污垢擦掉后，请用干的软布再擦拭。

注意

- 请勿使用稀释剂、有机溶剂、强酸等液体。

关于故障代码的显示

- 以下情况请联系经销商

- ⚠️ 警告

- 异常时（有焦臭味等），请停止空调机的运转，并切断电源。

操作方法

1. 异常时，基本画面中的“检查”将闪烁，“故障代码”将显示。

1. “异常代码”和“详细代码”闪烁。 请告知经销商“异常代码”和“详细代码”。 ※详细代码不显示时，详细代码为“00”。

8. 售后服务及保修

警告

- 修理应请销售商进行。

修理不当可能导致漏水、触电和火灾。

- 必须移动和重新安装时应请销售商进行。

安装不当可能导致漏水、触电和火灾。

- 空调机内使用的制冷剂非常安全。

通常，制冷剂是不会泄漏的。但是，万一室内发生制冷剂泄漏并且制冷剂气体与取暖器、火炉、炉子等相接触的话，就会产生有毒气体。

制冷剂泄漏修理结束后，务必让维修人员先确认泄漏之处的维修状况后，再进行运转。

- 请求修理时应提供以下细节：

• 空调机型号
• 出厂编号及安装日期
• 故障-详细描述（遥控器上显示的故障代码）
• 您的姓名、地址和电话号码

- 保修期过后的修理

与销售商联系，如可以修理，会提供收费服务。

- 关键零部件的最短保留期

大金公司在停止生产此型号空调后至少9年内会保留关键零部件。

关键零部件指维持产品运转所必须的零件。

- 保养检查

使用几个季节之后，由于机内积累灰尘，空调机性能会降低。

除自己进行日常保养之外，建议您跟我们签订（收费的）保养检查合同。有关这项专业服务的细节，请与销售商联系。

- 问询

关于售后服务请向销售商咨询。

• 在产品废弃、移动、再设置、维修保养时，请先回收制冷剂；产品废弃时，应当由有废弃电器电子产品处理资格的处理企业处理。
• 构成本空调产品的各均质材料中，铅、汞、六价格、多溴联苯和多溴二苯醚的含量都不超过0.1%（质量分数），镉的含量不超过0.01%（质量分数）。

9. 配管系统图

安装部分

1. 安装注意事项

本空调机为A级产品。在家中使用时，有引起无线电波干扰的可能，如有此现象，需使用者采取相应对策。

安装空调机前请仔细阅读此“安全注意事项”，以确保正确安装。

此空调是作为“公众不易接近的器具”销售的。下列注意事项分两类。两类均事关安全，极为重要，务必请仔细阅读。

警告……

不注意会导致死亡或严重受伤等情况。

注意……

不注意会导致受伤或机器损坏。根据不同情况，还会造成严重受伤等情况。

安装完毕后，进行试运转，以确认机器是否运转正常。并请向用户就空调机的使用与保养作一说明。要请用户将此使用安装说明书保存，以便日后参阅。

警告

● 安装作业必须请销售店或专业人员施行。不要掉自动手。

安装不当，会造成漏水、触电或火灾。

- 请按照本说明书中的各项步骤安装。

安装不当，会造成漏水、触电或火灾。

- 当安装在较小的房间里时，必须采取相应措施，以防止制冷剂万一发生泄漏时房间里制冷剂浓度超过极限值。请向经销商洽询对应措施。在一密闭空间内制冷剂浓度过高会导致缺氧。

- 务必请使用规定零件和部件安装。 不用指定零部件可能会造成空调机掉落、漏水、触电、火灾或空调机不能正常运转。

- 请将空调机安装在足以承受其重量的坚实之处。底基不牢，可能性导致空调机坠落，造成损伤。

- 充分考虑强分、台风和地震的影响，加固安装。安装不当，可能导致空调机坠落，造成事故。

- 务必请使用单独回路供电。所有电气部分作业必须按照贵地法律和规定，同时按照本说明书，请获得专业资格的电工施行。

容量不足或电气作业不当会造成触电或火灾。

- 使用指定规格的电线，所有电线都要确实接好，使接线端子和电线不受外力牵拉。

接线不良，安装不当会造成火灾。

- 连接电源线、遥控器线和传送线时，要理顺放平，以使电气部件盒盖能盖紧。

盖子盖不平，会造成触电、火灾或电气部件盒过热。

● 安装中如有制冷剂气体泄漏，请立即打开门窗通风换气。

制冷剂气体遇火会产生有毒气体。

- 全部安装完毕之后，请检查有无制冷剂气体泄漏。房间里有制冷剂气体泄漏，遇火源，如热风机、暖炉、炉子会产生有毒气体。

- 触碰电子部件前请切断电源。

- 不要川湿手触碰开关。

用湿手触碰开关可能会导致触电。

- 空调机必须接地。

不可将接地线接在煤气管、自来水管、避雷针和电话地线上。

接地不良会导致触电事故。

- 连接室外机为24.36kW及以下的场合，遥控器线和连接电线要进行无噪声接地。

- 必须安装漏电断路器。

不安装漏电断路器有触电危险或火灾。

- 室内机应安放在儿童够不着的高度-至少应高于地面2.5m。

注意

• 请根据本说明书设置排水配管，以保证排水通畅，并做好配管的隔热，以防冷凝水积聚。配管不善可导致漏水和浸湿家中物品。
• 室内机、室外机、电源线、连接电线至少要离开电视机、收音机1m以上。以防止电磁波干扰和杂音。

（有些波段的收音机，即便离开1m以上，也不足以防止杂音。）

- 在装有日光灯（变频式或快速启动型）的房间里，遥控器（无线型）信号传递距离可能达不到预定值。

室内机装得离口光灯越远越好。

- 下列场所，不宜安装：

(a). 矿物油烟雾或喷雾或蒸汽弥漫的地方，如厨房内。
(b). 有腐蚀性气体，例如二氧化硫气体产生的地方。钢管或焊接部分会受腐蚀，造成制冷剂泄漏。
(c).靠近发生电磁波的机器的地方。电磁波会影响控制系统，使空调机不能正常运行。
(d). 在可燃性气体泄漏，有碳纤维或可燃性粉尘飘浮，有挥发性可燃物如汽油或稀释剂放置的地方。在此等场所使用空调机会引起火灾。
- 请勿将空调机在可能发生爆炸的环境使用。
请不要触碰热交的翅片。

不当的触碰会造成损伤。

- 请特别注意产品的运输。

有些产品使用PP打包带。请不要提拉PP打包带来运输，危险。

- 安全起见，请丢弃打包材。

钉子等打包材会造成刺伤或其它伤害。

请将塑料袋撕开扔掉，以防小孩玩塑料袋而导致窒息。

- 运转停止后，请勿立即切断电源。系统中无厨房空调时，请务必等待5分钟以上，直到排水装置的剩余运转结束，否则可能导致漏水或故障。系统中连接厨房空调时，请务必等待15分钟以上，直到厨房空调内部干燥运转结束。否则可能导致发霉或产生异味。

- 根据设置环境的不同会因产品的不同可能引起电磁波干扰。

那时请与产品保持适当的距离。

请按国家标准施行安装工作。

2. 安装之前

安装工作结束之前，请不要扔掉任何安装时可能需要的附件。不得丢弃！

1. 事先决定空调机搬入路线。

2. 空调机在搬到安装地点之前不要拆封。不得不拆封的场合，吊起时要用软索或在吊索处垫护板，以免损坏或擦伤空调机。

不管在开封时还是开封后，搬动空调机时，请握住吊架座。不得加力于制冷剂配管、排水管或塑料部件。

安装空调机前请确认是否用的是R410A制冷剂。

有关室外机的安装，请参看室外机附带的安装说明书。

- 请勿将空调机在下述场所安装或使用。

- 充满矿物油，或弥漫着油烟或油雾的地方，例如厨房。（塑料部件会老化，最终导致空调机坠落，或导致漏水。）

- 存在腐蚀性气体，例如硫酸气体的地方。（钢管和铜焊点会受腐蚀，最终导致制冷剂泄漏。）

- 暴露于可燃性气体和使用像稀释剂或汽油等挥发性可燃气体的地方。（空调机周围的气体可引起着火。）

- 有产生电磁辐射的机器的地方。（控制系统会失灵。）

- 空气中含盐量高的地方，例如海滨；电压波动大的地方，例如工厂。 也不适宜于车辆或船舶中。

- 本系列空调机，包括室内机和室外机适用于家用、商业和轻工业环境。

注意

• 安装室内机之前，请仔细阅读本说明书。
• 必须由专业维修人员安装。安装不当会导致漏水，触电或火灾。
• 仅可使用附属的或符合技术规格的零部件。不合规格的零部件会导致空调机坠落，漏水，触电或火灾。
• 请向用户说明空调机各种功能的正确使用方法，以及温度的调节方法，并请用户边看本说明书的使用部分，边亲自操作。

附件 请检查空调机中是否附有下述物品。

名称	法兰连接用螺钉(7)	吊架座用垫圈(8)	扎带
个数	1套	8个	1套
形状

名称	垫固定位板(11)	密封材(12)	吹出格栅(13)	(其他)·使用安装说明书·产品合格证·天花板开口安装用模型纸
个数	4个	2个	1套
形状

注意

- 吹出格栅栏在安装前，请妥善保管。

选配件

- 本室内机需要下表所列操作用遥控器一只。

遥控器		适用机型
有线型 BR	C1E641	FJRS(A)P~AA(P)
		FPRS(A)P~AA(P)
		FQRS(A)P~AA(P)N

- 吹出侧连接软风管，选用大金选配件。

软风管	适用机型
BFD37B45	22~45型
BFD37B56	50~56型
BFD37B71	63~71型

安装作业中和安装完毕检查时，要特别注意以下各点。

(1) 安装完毕后检查要点。

检查项目	如有不当,可能引发后果	已查·签名
室内机和室外机是否安装稳固?	空调机坠落,振动,发出嗅音。
是否进行了漏气检查?	冷气或热气不足。
是否隔热良好?(制冷剂配管、排水配管、风管)	冷凝水滴落。
排水是否顺畅?	漏水。
电源电压是否与机器铭牌上的指定电压一致?	机器不能正常运转或烧毁部件。
电线与配管的连接是否正确?	机器不能正常运转或烧毁部件。
空调机是否安全接地?	一旦漏电十分危险。
是否使用了指定规格的电线?	机器不能正常运转或烧毁部件。
室内机和室外机的吸入口和吹出口是否有东西阻挡?	冷气或热气不足。
是否将制冷剂配管长度和制冷剂添加量作了记录?	空调系统的制冷剂量不明。
您已确认接线螺钉有无松弛?	触电或火灾。
室内机木体和格栅回定是否紧密?	空调机漏水。冷凝水滴落。发出异音。
格栅和天花板是否按格栅安装说明书进行配合?	空调机面板坠落,振动,发出异音。

请同时参看“安全注意事项”一节。

(2) 交接时的检查要点

检查项目	已查·签名
是否按本说明书的使用部分向用户解说了使用方法?
是否将本说明书交给了用户?
是否已向用户说明关于现场提供品(空气过滤网、吸入口格栅等)的使用方法及清洗方法?
在有现场提供品说明书的场合下,是否已将说明书交给用户?

(3)有关使用方法的解说要点

本说明书的使用部分中带警告和注意符号的部分，强调了不按正常方法使用空调机，有可能造成人身伤害和财物损坏危险的事项，必须向用户彻底解说清楚注意事项的内容，并请用户阅读本说明书的使用部分。

3. 选择安装位置

注意

• 在打开包装时或打开包装后移动空调机时，必须握住吊架座，而不得对其他部分施力，特别是对制冷剂配管、排水配管和法兰部分。
• 如果天花板夹层中的温、湿度可能超过30℃、RH80%，请在机体上加贴隔热材料。

请使用玻璃棉或发泡聚乙烯作为隔热材料，其厚度要求在10mm以上，且可收纳于天花板开口内。

(1). 选择完全符合下列条件并满足用户要求的位置安装空调机。

• 保证通风良好。
• 气流不受障碍物遮挡。
• 冷凝水能顺利排出。
• 天花板强度足以承受室内机重量。
• 天花板无明显倾斜。
• 无可燃性气体泄漏的危险。
• 有足够的空间可供保养维修之川。

(请参看图1)

- 室内机与室外机之间的配管长度在容许范围之内。（参看室外机安装说明书。）

电气部件盒 300以上 维修用空间

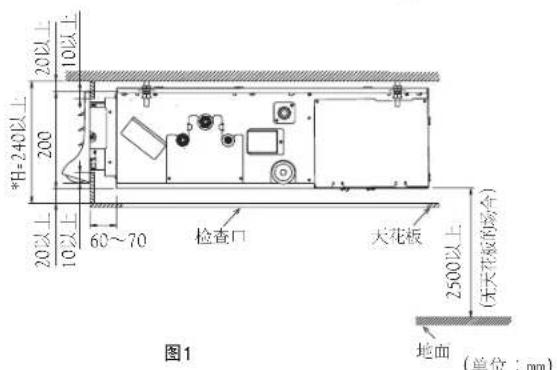

20以上 10以上 200 *H=240以上 20以上 10以上 60~70 检查口 天花板 2500以上 (无天花板的场合) 地面 (单位：mm) 图1

• 天花板与格栅四周重叠部分10mm以上。
• 上图中*H尺寸表示的是空调机的最小高度。
• 选择*H时，要能够保证排水管有大于1/100的下斜率，如“7.排水配管的安装”一节中所要求的那样。

[注意]

- 为了防止图像干扰或噪声，安装室内机、室外机、电源线和传送线时，都要离开电视机或收音机1m以上。（因无线电波不同，有时1m距离仍然不能保证免受干扰。）

(2). 用吊装螺杆安装。请检查天花板是否牢固，足以承受室内机重量。如天花板有不固之处，请事先加固。

（请参照包装纸箱的上面所标出的安装间距，检查是否需要加固。）

(3). 格栅正下方的天花板不能有遮挡物，如灯槽、吊灯、其他装饰物等。会对传感器检知功能及气流造成影响。

4. 安装前的准备

(1). 请确认机组和吊装螺杆的位置关系。（请参看图2）

- 将检查口设置在电气部件盒侧，便于电气部件盒、排水泵的保养、检查。 另在机组下部设置检查口。

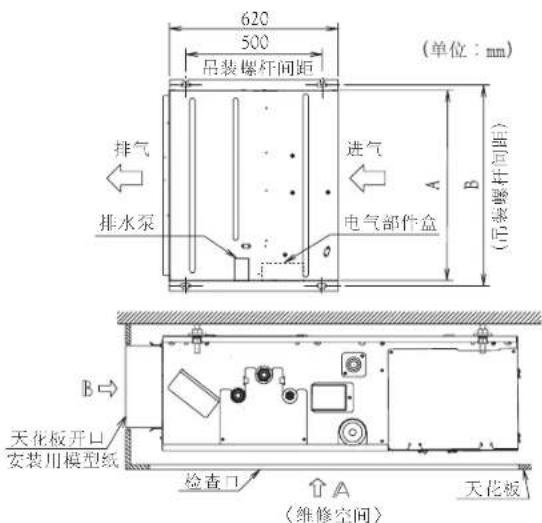

620 500 吊装螺杆间距 (单位：mm) 排气 排水泵 进气 A B 电气部件盒 (吊装螺杆间距) B→ 天花板开口 安装用模型纸 检查口 ↑A (维修空间) 天花板

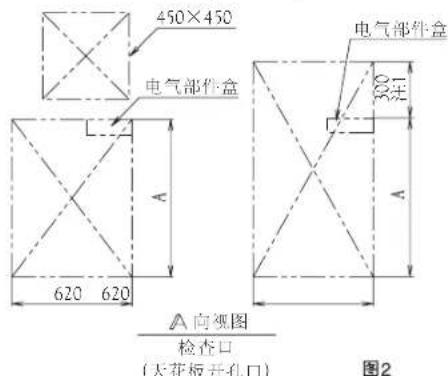

450×450 电气部件盒 电气部件盒 620 620 320 A 向视图 检查口 (天花板开孔口) 图2

注

型号 A B
22~45型 700	740
50~56型 900	940
63~71型 1100	1140

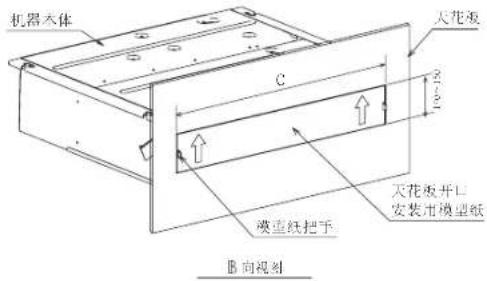

(2). 天花板开口尺寸

机器本体 C 天花板板开口 安装出模型纸 模型纸把手 B 向视图

注意

• 安装吹出口格栅时取下模型纸。
• 天花板中心与模型纸中心保持一致。

(单位：mm)

型号	C
22~45型 680~700
50~56型 880~900
63~71型 1080~1100

(3). 请确认空调机的机外静压是否超出允许范围。（有关机外静压设定范围请参看技术资料。）
(4). 开安装用开口。（已经造好天花板的场合）

- 在安装部位的天花板上开安装用开口后，开口将制冷剂配管、排水管、传送线、遥控器线（如为无线遥控器，则无）铺设到机组的配管、配线连接口。

请参看“6.制冷剂配管的安装”、“7.排水配管的安装”和“10.接线举例”各章节。

- 在天花板上开口后，为了保持天花板的水平并防止振动，请根据需要对天花板的梁架等部分进行加固。

有关细节，请向建筑·装潢专业人员咨询。

(5). 装吊装螺杆

(请使用W3/8或M10的吊装螺杆。)

为了加强天花板对空调机重量的承受力，在原有的天花板上可以打入锚栓，在新造的天花板上可以埋入桩脚螺栓、桩脚锚栓，或其他市面上可以买到的东西。（请参看图3）

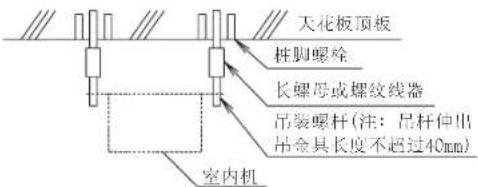

天花板顶板 桩脚螺栓 长螺母或螺纹线器 吊装螺杆(注: 昂杆伸出 吊金具长度不超过40mm) 室内机

注意：上述所有部件均在现场提供。
图3

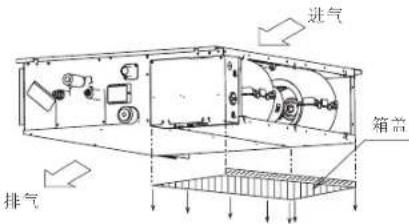

(6). 如为底部进气，请按图4所示顺序改装箱盖。

(1) 拆下箱盖。(7, 8或9处螺钉)
(2) 请按图4所示方向, 重新装上拆下的箱盖。(7, 8或9处螺钉)

(1)

进气 箱盖 排气

(2)

排气 图4 箱盖 进气

5. 室内机的安装

《安装作业中请务必使用机器所带附件及指定规格的零件。》

(1). 临时安装室内机组。

- 将吊架座挂在吊装螺杆上，吊架座上下一定要用螺母和垫圈固定好。（请参看图5）

[固定吊架座] [如何固整圈]

现场提供

吊架座用垫圈（8） （附件） 吊架座 旋紧（双螺母）

图5

插圈圈面 下 垫圈定位板(11)

(附件)

[注意]

因为空调机使用的是树脂排水盘，所以安装作业时，请防止焊接火花及其它异物进入排气口。

(2). 调节机组高度。
(3). 校正空调机的水平度。

注意

- 请用水准器或充水的聚乙烯管确认空调机装得是否水平。当用聚乙烯管代替水准器时，请将产品的上表面与聚乙烯管两端的水平面相持平，以调整产品的水平度。（特别要注意倾斜方向不可与排水方向相反，因为这样会导致漏水。）

水准器 熔乙烯管

(4). 拧紧上侧的螺母。
(5). 吹出格栅的安装详见格栅安装说明书。

6. 制冷剂配管的安装

<有关室外机制冷剂配管的安装，请参照室外机中所附的安装说明书>

<气侧、液侧和高低压配管都要做好隔热。不然可能会漏水。请使用可以耐热120℃以上高温的隔热材料。请根据安装环境，加强对制冷剂配管的隔热。否则，隔热材料表面可能结露。>

<请务必在制冷剂配管的安装之前，确认制冷剂为R410A。如果采用其他制冷剂，本空调将无法正常工作>

- △ 注意

本产品是新型制冷剂（R410A）专用机。务必遵守如下文记载的项目实施安装工作。

• 使用R410A专用的切管机和喇叭口工具。
• 当连接喇叭口时，仅在喇叭口的内侧上涂抹冷冻机油（酯油或醚油）。
• 务必要使用与本空调机一起提供的喇叭口螺帽。（不要使用其他类型的喇叭口螺帽，例如1型喇叭口螺帽，否则可能导致制冷剂泄漏）

- 为了防止脏污、灰尘或潮气进入配管内部，请夹扁或封闭方式矫正配管。

- ▲ 注意

• 确保在制冷循环中使用规定类型的制冷剂，并且不要让空气污染制冷剂。
• 如果在安装工作过程中出现制冷剂泄漏，应对房间进行通风换气。

(1). 连接配管

• 室外机中已经充填有制冷剂
• 将制冷配管连接部对准喇叭口部的中心，先用手拧3至4下，然后用规定的力矩将其拧紧。
• 为防止喇叭口部断裂或出现漏气现象，请用力矩扳手拧紧。（请参看图6）

- 为防止漏气，请在喇叭口部的内侧涂上冷冻机油（酯油或醚油）。（请参看图7）

- 请将喇叭口螺帽固定到主机上。（为防止喇叭口螺帽老化开裂。）

- 有关喇叭口尺寸，拧紧力矩，请参看表1。

注：请务必将制冷配管连接部中心与喇叭口部、喇叭口螺帽的中心对齐。
否则可能会导致配管断裂或发生漏气现象。

表1

管径	拧紧力矩	喇叭口尺寸A(mm)	喇叭口
6.4(1/4'' )	14.2—17.2N·m(144—176kgf·cm)	8.7—9.1
9.5(3/8'' )	32.7—39.9N·m(333—407kgf·cm)	12.8—13.2
12.7(1/2'' )	49.5—60.3N·m(504—616kgf·cm)	16.2—16.6
15.9(5/8'' )	61.8—75.4N·m(630—770kgf·cm)	19.3—19.7

- △ 注意

拧得过紧，会损坏喇叭口，导致制冷剂泄漏。请注意不要让油沾到喇叭口以外的部分。若沾到树脂部等，会造成损坏。

- 如果没有力矩扳手，请参看表2。 川普通扳手拧喇叭口螺帽时，拧到某处会突然变紧。从该处起，再将螺帽拧转表2中所示角度。

不推荐使用，只在紧急情况下使用。

你必须使用力矩扳手，但是如果你没有力矩扳手而不得不安装机组时，则可按下面的方法进行安装。

在你完成工作后，务必检查是否有气体泄漏。

当你使用扳手拧紧喇叭口螺帽时，在某一点伤拧紧力矩会突然增加。从该位置开始，进一步拧紧喇叭口螺帽至如下所示的角度：

表2

管道尺寸 进一步拧紧的角度 推荐的工具臂长度
Φ6.4(1/4") 60	到90度 大约150mm
Φ9.5(3/8") 60	到90度 大约200mm
Φ12.7(1/2") 30	到60度 大约250mm
Φ15.9(5/8") 30	到60度 大约300mm

(2). 配管工作结束后，请确认是否漏气。

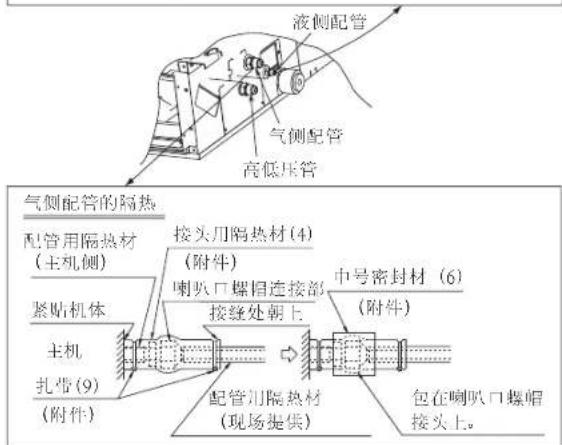

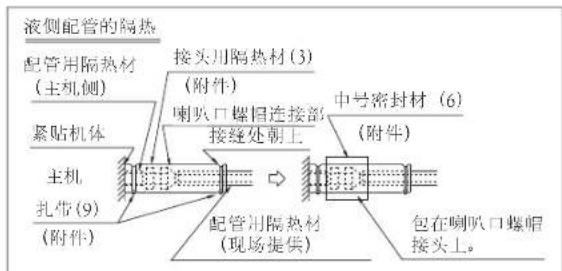

(3). 检查无漏气后，请参看图8，用隔热材料对配管连接部进行妥善隔热。

• 隔热施工时，请在液侧、气侧和高低压侧配管上使用附带的接头用隔热材（3）（4）。另外，接头用隔热材（3）（4）的接缝处要朝上。（请用扎带（9）夹住两头。）
• 配管处请将中号密封材（6）包裹在接头用隔热材（3）（4）表面。（喇叭口螺帽部分）

现场配管必须一直隔热到配管连接部。配管如果露在外面，会结露水，碰到时还会烫伤。

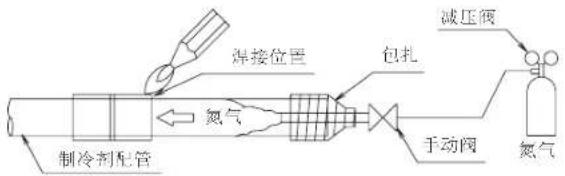

- 焊接制冷剂配管前，请先进行氮气置换，或在焊接时（注意2）向制冷剂配管中充入氮气（注意1），最后用喇叭口与室内机连接。（请参看图9）

- △ 注意

1. 焊接时向配管内充氮气的场合，必须用减压阀将压力控制在0.02MPa（0.2kg/cm2）（犹如微风吹拂面颊的感觉）。
2. 焊接制冷剂[配管连接部时不得使用焊剂。请使用不需要焊剂的磷铜钎料GB/T 6418-93 BCu93P。（如使用含氯焊剂，会腐蚀配管；如果使用含氟焊剂，会使酯油或醚油变质，并将进一步影响制冷剂配管系统）
3. 请使用以下材料的制冷剂配管 材质：磷脱氧无接缝铜管（GB/T 1527 TP2相当）

图9

7. 排水配管的安装

(1). 安装排水配管。

FJRS(A)P～AA, FPRS(A)P～AA, FQRS(A)P～AAN型的场合

排水配管连接口 液管 气管 高低压管

请务必在取安装在连接口上的橡皮塞和隔热筒之后，再连接排水管。

FJRS(A)P～AAP, FPRS(A)P～AAP, FQRS(A)P～AAPN型的场合

排水配管连接口 维修用排水口 (有橡皮塞) 液管 气管 高低压管

• 安装排水管要确保排水畅通。
• 排水配管直径必须大于或等于连接配管（聚乙烯管；配管尺寸：20mm；外径：26mm）。 (不包括提升管)
• 排水配管要尽量短并向下倾斜，倾率至少1/100，以防止形成空气栓塞。（请参看图10）

100mm 以上 集中排水配管（至少有1/100的下斜率）

图10

- △ 注意

排水管中如有积水，会造成堵塞。

• 为了防止配管向下弯垂，每1\~1.5m要用吊索固定。
• 请使用附件中的排水软管（2）和金属夹子（1）。

排水软管（2）要一直插到排水插口的底部，并用金属夹子（1）在软管前端部的标志带上紧紧固定。拧紧金属夹子（1），直至螺钉头高出距离在4mm以下。（请参看图11，12）

- 下述两处必须隔热，以免造成露水滴落。

• 室内的排水管
• 排水插口

请参看下图，用附件中的大号密封材（5），对金属夹子（1）和排水软管（2）进行隔热处理。

(请参看图12)

• 请确认排水提升管高度在600mm以内。
• 请保持排水提升管垂直，并确保其与空调机的距离在300mm以内。（请参看图13）

排水软管(2) (附件) 水平或者微向上 稍 为了防止排水软管部有空气滞留，请水平或者 稍微向上倾斜安装。若有空气滞留，排水泵停 止时能导致排水逆流而引起异音的产生。

图13

<注意>

排水管的连接

• 不要将排水管直接连到有氨气味的下水管道上。下水道中的氨气可能会通过排水管进入室内机体并腐蚀热交换器。
• 不得扭转或弯曲排水软管（2），不得对其施加过度外力。（否则会造成漏水。）
• 如果使用集中排水管，请如图10所示形式连接。
• 请根据所要连接的空调机容量，选择适当尺寸的集中排水管。

(2). 配管工作结束后，请检查排水是否通畅。

FJRS(A)P\~AA, FPRS(A)P\~AA, FQRS(A)P\~AAN型的场合

排气口 手动泵 水桶 高低压管 液管 气管 排水口

• 须在装格栅之前，检查排水情况。
• 从排气口往排水盘内慢慢注入约1000cc的水。
• 请确认排水情况。

FJRS(A)P\~AAP, FPRS(A)P\~AAP, FQRS(A)P\~AAPN 型的场合

-

注意

• 电器接线作业必须由具有专业资格的电工施行。
  ● 专业电工不在场时，请在系统试运转结束后再按照步骤3\~7进行排水确认运转。

• 取下电气部件盒盖，然后将遥控器线和电源线（电源：单相，50Hz，220V）连接到各自对应的端子台上。也要连接好接地线。（参见下图）

-

注意

为避免电线连接部受多余的张力牵拉，请按照图14所示的方法用扎带（9）、（10）切实地固定。

1. 接通电源前请确认电气部件盒盖是否已完全盖好。
2. 请取下维修盖。
3. 从维修口往排水盘内慢慢注入约1000cc的水，以检查排水情况。

-

注意

1. 请装上维修盖。

2. 请进行以下的遥控器操作，检查排水情况。

3. 按遥控器上的“试运转”按钮。空调机进入试运转模式。按运转模式选择送风运转“√”。

4. 按开/关按钮。（室内机的风扇和排水泵开始运转。）

-

注意

请注意此时风扇也在旋转。 请勿触碰排水泵，以防触电。

排水口 维修口 维修用排水口 手动泵 维修器 水桶 温冷剂管 端子台 通控罩门端子接线方法 端子台 电源 单相 50Hz 2.20V 电源用端子 接线方法

1. 请务必用遥控器关机停止排水确认运转。

8. 风管的连接

进气侧

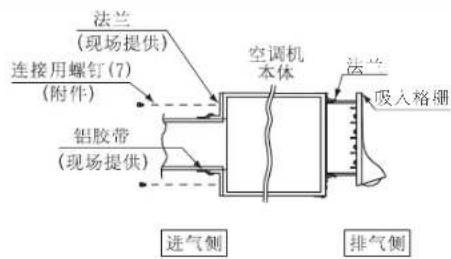

• 请连接现场提供的风管
• 请安装进气侧的法兰（现场提供）。
• 请用附带的螺钉（7）连接法兰和空调本体。（16，20或24处）
• 川铝胶带等密封进气侧的法兰和风管的连接部分，以免漏气。

- ▲ 注意

- 务必在进气侧通气管道内安装空气过滤网。（吸尘效率（用重量法）50%以上的空气过滤网。）

法兰 (现场提供) 连接用螺钉(7) (附件) 铝胶带 (现场提供) 空调机 本体 法兰 吸入格栅 进气侧 排气侧

- △ 注意

• 务必使用隔热材料，以防止风管结露。（材料：玻璃棉或泡聚乙烯，厚度：25mm）
• 若使用金属制风管，穿通木造建筑物的金属铁丝、铁丝网或金属板时，务必将风管和墙壁进行（电气）绝缘。
• 请向用户说明现场提供品（空气过滤网、吸入巾格栅）的使用方法和清洗方法。

排气侧

- 连接软风管时，详细请参考风管安装说明书。

9. 电气接线作业

概述

• 施行任何电气作业前都必须切断电源。
• 所有当地购买的部件和材料，以及电气作业，必须符合当地法规。
• 必须用铜导线。
• 进行电气接线时，请同时参看电气部件盒盖上所贴的“线路图”铭牌。
• 有关遥控器接线的细节，请参看遥控器附带的“遥控器安装说明书”。
• 所有接线作业，必须由有专业资格的电工施行。
• 本系统包括多台室内机。请将各台室内机命名为A机、B机……，并且请确认从端子台上连接到室外机和BS装置上的电线是否对号入座。如果室外机和室内机之间的电线或配管连接错误，空调系统不能正常工作。为防止发生错误，请参照[接线举例]进行接线。
• 电源处必须设置线路短路器或漏电断路器。
• 接地电阻必须在4Ω以下。

• 不得将接地线接在煤气管、自来水管、避雷针或电话接地线上。

• 煤气管：一旦煤气漏气会导致爆炸和火灾。

• 自来水管：如果使用的是硬质塑料管，将起不到接地效果。

• 电话接地线和避雷针：遭雷击时接地电位会异常升高。

• 为了防止电源线短路，必须使用绝缘护套端子。

• 全部电气作业结束前，不得接通电源（线路断路器或漏电断路器）。

标准电线元件的规格

电源线等

电源线(包括接地线)
台数	现场保险丝	电线 尺寸
1 16A	H05VV-U3G 符合当地有关法规。

注意

1. 可以用过电流断路器来替代保险丝。
2. 上面的H05VV型电线相当于GB5013规定的YZW型普通橡胶护套软线。
3. 如果电线位于人们易于碰到之处，请安装漏电断路器，以防触电。
4. 使用漏电断路器时，请使用兼容接地过电流保护、短路保护的器具。当漏电断路器上使用接地保护专用器具时，务必一并使用线路用断路器。
5. 连接室外机为24.36KW及以下的场合，传送线和遥控器线请使用屏蔽线。

- 传送线与遥控器线长度限制如下。

传送线和遥控器线长度

所接室外机机型	·连接频吹型室外机 ·	连接上吹型室外机
室外机一室内机	最长300m(总配线长度:600m)	最长1000m(总配线长度:2000m)
室内机一遥控器	最长300m 最长500m

• 屏蔽部请用绝缘胶带等包裹，以免碰到其他端子。

• 屏蔽部末端必须与无噪声接地标记处 紧密连接。

• 电路板上保险丝规格为：

250V 3.15A (F1U)

警告：保险丝烧掉后，请维修代理店进行更换，请勿自行更换，否则可能会引起触电等事故。

1. 因本机装有变频装置，为了防止漏电断路器本身的误动作，请使用可以对应于抗高谐波的产品。

电气特性

FJRS(A)P～AA, FPRS(A)P～AA, FQRS(A)P～AAN型的场合

空调机 电源 风扇电动机
型号 Hz	电压		电压范围	MCA	MFA KW	FLA
22~28型	0.31	220V	最低198V最高242V	0.35	0.38160.41	0.044	0.28
32~36型 0.39
40型				0.48
45型				0.51
50~56型 0.54						0.065	0.43
63~71型 0.66

FJRS(A)P～AAP, FPRS(A)P～AAP, FQRS(A)P～AAPN型的场合

空调机 电源 风扇电 动机
型号 Hz	电压		电压范围	MCA	MFA KW	FLA
22~28型	0.3850	220V	最低198V最高242V	0.44	0.45160.48	0.044	0.35
32~36型 0.48
40型				0.56
45型				0.60
50~56型 0.63						0.065	0.50
63~71型 0.75

MCA: 最小电路电流 (A)

MFA: 最大保险丝电流 (A)

KW: 风扇电动机额定输出功率 (KW)

FLA: 全负载电流 (A)

10. 接线举例

电线的连接方法

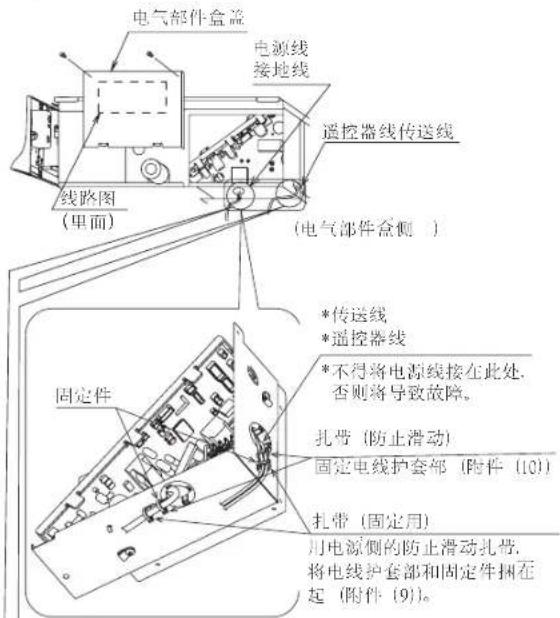

- 请如图14所示，打开电气部件盒盖后再接线。（请参看图14）

电气部件盒盖 电源线 接地线 遥控器线传送线 线路图 (里面) (电气部件点侧 ) *传送线 *遥控器线 *不得将电源线接在此处， 否则将导致故障。 固定件 扎带（防止滑动） 固定电线护套部（附件（10） 扎带（固定用） 用电源侧的防止滑动扎带， 将电线护套部和固定件捆在 起（附件（9））。

注意

• 电线必须穿过贯通部。
• 接线完后，为防止水和小动物进入，请对电线和电线贯通部加以保护。
• 按下图将密封材（12）包裹到强电及弱电电线上。（水浸入机内或者昆虫等小动物进入机内的话，可能会使电气部件盒内发生短路。） 完全贴紧，不得有空隙。

密封材 (12) (附件) 电线 空调机 外侧 空调机 内侧 贯通部

[密封材的粘贴方法]
图14

- △ 注意

- 固定电线时要注意，请按图14所示方法用扎带（9）、（10）夹紧，以使连接部不受牵拉。

- 请用固定具将电源线与接地线连接在电气部件盒上。

• 接线时，电线要理顺放平、不得顶起电气部件盒盖，电气部件盒盖要盖紧。
  盖电气部件盒盖时，小心不要夹住电线。
• 空调机外，弱电电线（遥控器线、传送线）和强电电线（接地线、电源线）不要一起走线，请分开50mm以上。否则会因受电气干扰（外来杂音），而造成误动作和故障。

[注意]

• 有关遥控器的安装和接线，请参看遥控器附带的“遥控器安装说明书”。
• 连接空调机电源时，请同时参看“线路图”铭牌。
• 任何场合都不得将电源线连接到遥控器或传送线端子台上。

否则将损坏整个空调系统。

- 请将遥控器线和传送线连接到相应的端子台上。

[电源线、遥控器线和传送的连接]

(请参看图15)

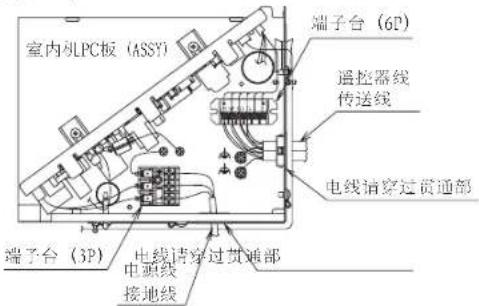

室内机PC板（ASSY） 端子台（6P） 遥控器线 传送线 电线请穿过贯通部 端子台（3P） 电线请穿过贯通部 电源线 接地线

然后，将电线经电线贯通部引入空调机内，并将其连接到端子台（3P）。另外配线的护套一定要收进电气部件盒的里面。

- 遥控器线和传送线

将电线经电线贯通部引入空调机内，并将其连接到端子台上（6P）。另外配线的护套一定要收进电气部件盒的里面。

[接线举例]

注意

连接室外机为24.36KW及以下的场合，请遵守以下事项。

• 遥控器连线和传送线，务必用屏蔽线，进行无噪声接地（☆、*部分）
• 使用有线遥控器时，务必在遥控器上并用嵌入式遥控器盒（金属制），将无噪声接地线连接在嵌入式遥控器盒上。

然后，将嵌入式遥控器盒另行接地。

- 推荐使用的嵌入式遥控器盒：KJB1111A（选配件）。

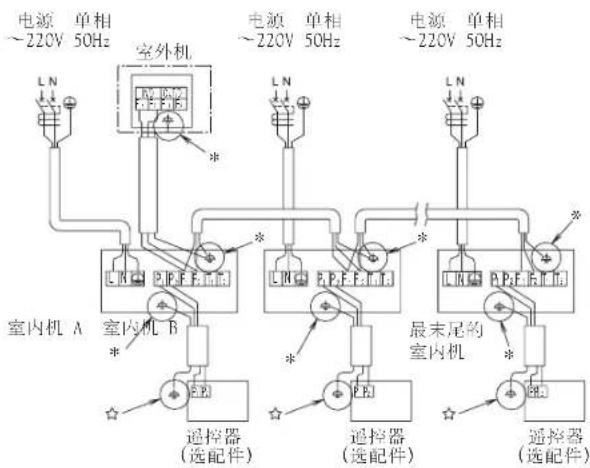

系统1 1台遥控器控制1台室内机

图16

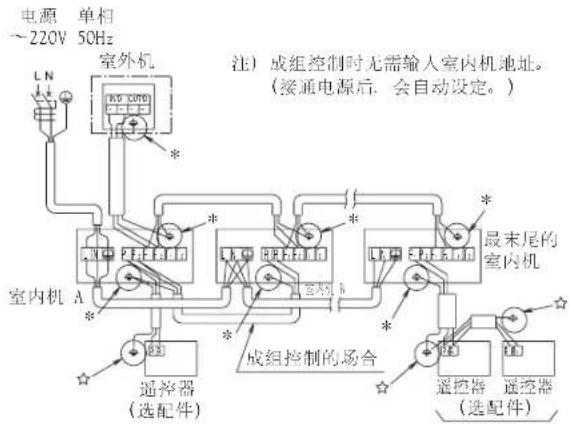

系统2 成组控制或一机双控
    note right of H: 注) 成组控制时无需输入室内机地址。(接通电源后,会自动设定。)

图17

[注意]

1. 不需安装漏电保护断路器的场合：安装线路用断路器或带保险的负载开关。需要安装漏电保护断路器的场合：安装兼容接地、过负载以及短路保护的漏电保护断路器。
2. 遥控器线（P1和P2）以及传送线（F1和F2）无极性。

<连接电源线时的注意事项>

• 同一电源端子上不得连接两根不同线径的电线。（因电线松动等原因，会过度发热。）
• 连接到端子台上时，请使用带绝缘套的圆形接线端子。实在不能使用时，请如图所示，将相同线径的电线接在接线柱的两侧。

绝缘套 圆型接线端子 电源线

将相同线径的电线分别接在两侧。

不要将相同线径的电线接在同一侧。

不要连接不同线径的电线。

因电线松动等原因，有过度发热的危险，请务必遵守下列事项。

- 请使用指定规格的电源线，并牢固连接，然后请确认端子台处是否受外力牵拉。

- 拧紧端子螺钉时，请使用合适的螺丝刀。如果螺丝刀的头太窄，可能会损坏螺钉头，也可能拧不紧螺钉。

• 如果端子螺钉拧得过紧，可能会损坏

- 有关端子螺钉的拧紧力矩，请参看下表。

端子 拧紧方矩(N·m)
遥控器/传送线用端子台(6P) 0.79-0.97
电源用端子台(3P) 1.18-1.44
无噪声接地用端子(M4) 1.44-1.94

一机双控（一台室内机由两只遥控器控制）

- 用两只遥控器时，必须一只设定为“主”另一只设定为“副”。

主/副转换

(1). 请将螺丝刀插入遥控器上下两部分的接缝处，在两处用力，小心撬开上半部分（2处）。

遥控器的PC板附在遥控器的上半部分内。

上机壳 螺丝刀 插入螺丝刀，轻轻旋转 便可拆下上机壳。 下机壳

(2). 将两只遥控器中任何一只PC板上的主/副开关设定为“S”。

(另一只遥控器仍然是“M”。)

(出厂设定) S S 如果出厂设定未被 动过, 只一有个遥 控器需要更换设定。 遥控器印刷电路板

连线方法（请参看“电气接线作业”一节。）

(3). 取下电气部件盒盖。

(4). 将遥控器2（副）加接在电气部件盒内的遥控器接线端子台上（P1、P2）。（无极性）

[注意]

• 同时使用成组控制和双遥控的场合，需要连接跨接线。
• 请将遥控器2（副）接到跨接线（P1、P2）末端的室内机上。

室内机 1 室内机 2

- 从外部接入输入线，接在遥控器端子台（6P）的T1和T2端子上，就可以进行远距离控制。

- 有关动作内容请参看“11.现场设定和试运转”。

P1 P2 F1 F2 T1 T2 输入A

电线规格	聚乙烯护套软线或电缆(2芯)
截面积	0.75-1.25mm2
长度	最长100m
外部触点规格	触点最小适用负荷15V DC, 1mA

集中控制的场合

- 集中控制时，需要设定组号。详细请参看集中控制器的说明书

格栅接线

- 和格栅连接线连接时，详细请参考格栅安装说明书。

11. 安装格栅

• 请参阅格栅附带的安装说明书
• 格栅安装完毕后，请确保机组与格栅之间没有空隙。

12. 现场设定和试运转

<以下各项的现场设定必须根据现场安装条件，通过操作遥控器来完成。>

(1). 请确认室内机和室外机的电气部件盒盖是否盖紧。

现场设定由遥控器进行，是否需要设定视安装情况而定。

(2). 根据安装情况，接通电源后用遥控器进行现场设定，请按照遥控器附带的说明书中“现场设定”一节进行。

• 设定时可改变“状态号”、“第一遍码号”和“第二遍码号”。
• “现场设定”列举了可以用遥控器进行的设定顺序以及操作方法。

- 最后，请用户将“现场设定”说明书和使用安装说明书一起妥善保存。

机外静压转换

• 可以根据风管阻力，按下表转换第二遍码号。（出厂时第二遍码号设定为“01”）
• 详细内容请参看技术资料。

机外静压 状态号	第一编号	第二编号
标准	13(23) 5		01
设定为高静压 02

远距离控制的设定

- 进行强制关或开/关操作的输入转换，其设定可如下表所示，通过改变第二编码号来进行。

(出厂时第二编码号设定为“01”。)

外部ON/OFF输入 状	条号 第一编号	第二编号
强制关	12(22) 1		01
开/关操作 02

- 强制关与开/关操作输入信号A的作用如下表所示。

强制关 开/关操作
输入信号A为“ON”时强制关(不受遥控器控制)	输入信号A“OFF”→“ON”,开空调机。
输入信号A为“OFF”时可以使用遥控器。	输入信号A“ON”→“OFF”,关空调机。

清洁空气过滤网信号出现时间的设定

• 需改变「空气过滤网污染程度设定」时，请向用户说明下述内容。
• 清洁空气过滤网信号出现时间出厂时设定为2500小时（约1年）。
• 可以设定为不出现此信号。
• 设置在灰尘较多处时，应将清洁空气过滤网信号出现时间设定在少的位置上。
• 请向用户说明：①为了防止过滤网网眼堵塞，必须定期进行清洁；②设定的清洁间隔时间。

状态号	第一编码号	项目设定的说明		第二编码号
				01 02
10(20)	0	过滤网污垢轻微/严重	超长寿型	轻微	约10000小时	严重	约5000小时
			长寿型		约2500小时		约1250小时
	1	过滤网清洗信号显示间隔时间		长寿型 超长寿型		长寿型
	3	清洁空气过滤网信号出现		显示		不显示

安装选配件时的设定

- 请参看选配件附带的安装说明书，以进行必要的设定。

(3). 请根据室外机安装说明书进行试运转。

- 当发生异常时，遥控器的运转指示灯将闪烁点亮。

请检查液晶显示器上的故障代码，以确定故障的位置。

故障代码和对应故障的说明请参照室内机的“维修时的注意事项”。

如果显示器上出现下列信号，表示可能有接线错误或电源未接通，请再行检查。

遥控器显示	内容
显示“集中管理中”	室内机传送端子板的强制关用端子(T1,T2)短路了。
显示“U3”	试运转还没有结束。
显示“U4”显示“UH”	室外机未通电。室外机未连接电源线。传送线和强制关用端子(T1,T2)接错。传送线断开。
无显示	室内机未通电。室内机未连接电源线。传送线和强制关用端子(F1,F2),强制关用端子(T1,T2)接错。传送线断开。
显示“UF”	忘记打开室外机的截止阀。未将所定室内机的配管和电线与室外机正确连接。

在试运转结束而房间装修还未结束的情况下，为了保护室内机，请再装修完成之前不要运转空调机，这一点请向客户说明。如进行运转可能会导致室内污染、漏水、水滴飞溅等状况。

注意

如果空调机的试运转完成时，正在进行内部装修工作，应向客户说明，在内部装修工作完成之前请不要运行空调机，以免对其造成损害。

否则，从内部装修工作材料中产生的物质，如油漆和粘接剂，可能会对空调机造成污染。

下述现象并非空调机故障

以下情况不属故障

因

以下症状不是空调机故障，而是另有原，您可以继续使用。

现象 说明

不马上运转

停止运转后，马上又启·

动时

运转模式已变更时。

制热运转启动后，热风没有马上吹出

制热运转突然停止，并且听到流水声

有声音

室内机冒雾气

室内机有异味

设定“不直吹”，但仍吹到风

设定“直吹”，但仍吹不到风

突然停止运转

(运转指示灯依然亮着)

- 为了保护空调，请在停止运转3分钟后再重新启动。

- 开机后，风扇约30秒后再运转。

空调正在预热，请等待1-4分钟。 （系统会达定温度以后，才会开始吹热风。）

室外机还在除霜。请等待4-12分钟。

流水一样的声音

是空调内部冷媒流动的声音。· 积

- 制冷、清爽或自动除湿运转时，将空调内部的水通过排水泵排出时的声音。

即使空调停止运转，但其它房间室内机在运转的话，会有冷媒流动·的声音。

风的声音■

吹空调内部冷媒流向改变时发出的声音，• “咯吱”声■

- 温度变化引起的热胀冷缩时发出的声音。

- 吸入羽根动作时发出的声音。

“呼呼”声■

- 如果系统中有厨房空调，当厨房空调运转快速干燥之后，启动其他房间的室内机，会发生最长15分钟的“呼呼”声。

制冷运转时房间里的空气变冷而产生的雾气。■通过热交换冷却的室内空气在除霜运转时变成雾气。

房间、家具、香烟的味道被空调吸收，并随空气吹出时产生的味道。（建议请技术人员清洁室内机，请咨询购买销售商。）

有能是人体感应传感器很难检测到人体。

- 对风向不满意时，可以调整前后、左右风向。

电压急剧变动时，为了保护设备，空调会停止3分钟之内，会自动重·启运转。

请再查看一次

与其匆忙委托修理，不如再查看一次。

现象 确认内容
空调不运转	断路开关或保险丝是否断了? ·是否停电? ·定时器的设定方法是否正确? ·
制冷(制热)效果差	空气过滤网是否脏了? ·室内机和室外机的吸入口或吹出口是否阻塞? ·温度设定是否合适? ·门窗是否开着? ··风量和风向设定是否合适?电压是否满足使用安装说明书上的指示。
中途停止运转	空气过滤网是否脏了? ·室内机和室外机的吸入口或吹出口是否阻塞? ·停止空调运转,切断断路开关后清洗滤网或清除障碍物,再用遥控器重新开启空调。重启后用遥控器确认空调动作。若指示灯继续闪烁,请咨询购买空调的代理销售商。
运转中突然动作异常	打雷或无线电也会导致空调的功能障碍,此时切断电源,再重新通电后,用遥控器开启空调。

大金空调(上海)有限公司

公司总部：

地址: 上海市莘庄工业区申富路318号

邮编: 201108

售后服务电话:800-820-1081(免费)(仅限固定电话拨打)

400-820-1081(市话费)

北京: 010-85182858

上海: 021-33114680

广州: 020-38219758

在线报修网站：http://www.8008201081.com.cn
