用户手册 AE140MNYDEH SAMSUNG
- 感谢您购买三星空调。
- 在运行本产品之前，请仔细阅读用户手册并妥善保存以便后续参考。
目录
准备 3
安全信息 3
图标描述 10
控制描述 12
基础操作 14
空气源热泵机组的基础模式 14
外出模式 15
静音模式 15
检查当前温度 16
检查设定温度 16
设置每周预约 17
使用每周预约设置公休 19
取消每周预约 20
初始化每周预约 21
设置每天预约 22
高级操作 24
如何进行详细设置（用户设置模式） 24
有线遥控器的安装 28
有线遥控器安装/服务模式的使用 30
有线遥控器的现场参数设置 33
现场参数设定模式 35
其他 46
故障排查 46
错误代码 49
产品规格 51
附录 52
在使用您的空气源热泵设备之前，请全面阅读此手册，确保您知道如何安全和高效地操作该产品的全部特征和功能。
因为以下操作说明覆盖多个型号，您的空气源热泵设备的特征可能与本手册中描述的内容稍有不同。如果您有任何问题，请致电距您最近的三星中心或者访问www.samsung.com寻求帮助和信息。
警告
可能导致严重人身伤害或死亡的危险或不安全做法。
注意
可能导致轻微人身伤害或财产损坏的危险或不安全做法。
按照指示操作。
禁止尝试。
确保机器接地以防止触电。
切断电源
禁止拆卸。
安装适用
警告
使用符合产品供电规范或更高标准的电线，并且只将该电线用于本产品。此外，不要使用延长线。
- 延长线可能会导致触电或火灾。
- 禁止使用变压器，否则可能导致触电或火灾。
- 如果使用不正确电压/频率/电流，则可能导致火灾。
本设备由三星认可的安装公司安装。
- 其他人员安装可能导致电击、火灾、爆炸、产品故障或伤害。
安装一个专门配备给空气源热泵设备的空气开关和断路器。
- 不按照此要求可能导致电击或火灾。
将设备安装完整，并确保设备的电力部分不能暴露在外。
- 不符合此要求可能导致电击或火灾。
不要将本设备安装在加热器、可燃材料附近，或者潮湿、油污或灰尘多的地方，或者直接暴露于阳光和雨水（雨滴），或者可能发生气体泄漏的地方。
- 这可能会导致电击或火灾。
请勿将室外机安装在可能导致该装置掉落的地方，比如位置很高的外墙。
- 如果室外机掉落，可能导致人身伤亡或财产损失。
设备必须直接接地。不要通过电器与燃气管、塑料水管或电话线接地。
- 不符合此要求可能导致电击、火灾、爆炸或其他产品问题。
- 请勿将电源插头插入未正确接地的插座上，并且确保插座符合地方和国家标准。
注意
将设备安装在能够支撑其重量的水平并坚硬的地面上。
- 不符合此要求可能导致异常振动、噪音或其他问题。
将排水管软管正确安装使得水能正确排出。
- 不符合此要求可能导致水溢出和财产损失。
安装室外机时，确保连接到排水软管上使得能够正确排水。
- 室外机制热运行中产生的水可能溢出，从而导致财产损失。尤其是冬天时，如果冰块掉落，可能导致人身伤害或财产损失。
- 必须按照安装手册中要求的空间安装，确保从两侧都能进入，或者能够进行例行维护和修理。设备的部件必须能够被相关人员触及，从而在人员或物体安全的条件下进行拆卸。为此，如果不按照安装手册要求，质保条款中不会考虑通过吊绳、搬运车、脚手架或其他升高装置进入和维修该装置（按照现行规范的安全要求）所产生的的成本，该成本将会由最终用户承担。
不要任意拆卸和改变本设备。
电源适用
警告
①断路器受损时，联系距离最近的三星服务中心。
☑禁止拉或过度弯曲电线。禁止扭曲或系住电线。禁止将电线挂在金属物体上，或者将重物放在电线上，或者将电线插入两个物体中间，或者将电线推入设备背后的空间。
- 这可能导致电击或火灾。
如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。
注意
期不使用或者雷电期间不使用空气源热泵设备时，请切断断路器的电源。
长期切断电源时，为防止低温环境下设备冻结损坏，请务必把设备中的水排出。
- 不满足此要求可能导致电击或火灾。
安全适用
警告
如果设备被水淹，则联系您最近的三星服务中心。
- 不满足此要求可能导致电击或火灾。
如果设备产生异常噪音、散发出焦味或者冒烟，立即拔下电源插头，并联系您最近的三星服务中心。
- 不满足此要求可能导致电击或火灾。
如果发生气体泄漏（比如丙烷气，液化石油气等），不要碰触电线，立即通风。不要触摸设备或电线。
- 不要使用通风扇。
- 火星可能导致爆炸或火灾。
- 不满足此要求可能导致产品问题、水泄漏、电击或火灾。
- 三星不提供配送服务。如果您更换位置安装该产品，我们将收取额外的施工费和安装费。
- 当您希望在不常见位置安装时，比如工业区域或者海边等其他特殊环境，请联系最近的三星服务中心。
要重新安装空气源热泵设备，请联系最近的三星服务中心。
不要用湿手碰触断路器。
- 这可能导致电击。
设备正常运行时，不要通过切断断路器来关闭设备。
- 如果通过断路器直接开关设备时，可能产生火花，从而导致电击或火灾。
冬季使用时，如果室外环境温度低于零度，室内机安装位置的温度接近室外环境温度，或者室内长期无人，室内环境温度趋于室外温度时，
- 停机时不可切断电源，否则自动运行防护将失去作用。
- 必须要断电时，请务必把设备中的水全部排出，否则会导致管路冻结损坏。
在拆开空气源热泵设备包装后，要防止儿童触及任何包装材料，因为包装材料可能对儿童有害。
- 如果儿童将袋子套在自己头上，可能导致窒息。
当空气源热泵设备运行时，不要将您的手指或者异物放入出口。
- 特别注意不要让儿童将手指放入产品内以免造成伤害。
不要将您的手指或异物插入空气源热泵设备的空气入口/出口。
- 特别注意不要让儿童将手指放入产品以免造成伤害。
不要敲击或用过大的力拉空气源热泵设备。
- 这可能导致火灾、伤害或产品其他问题。
不要将物体放在靠近室外机的地方，也不能允许儿童爬到机器上。
- 这可能对儿童造成严重伤害。
不要长期在通风不良的位置或者体弱人群附近使用空气源热泵设备。
- 这有可能因缺氧而造成伤害，至少每小时要打开窗户通风一次。
如果任何异物，比如水，进入设备，请拔下电源插头切断电源，然后关闭断路器，接着联系最近的三星服务中心。
- 不满足此要求可能导致电击或火灾。
不要试图自行修理、拆卸或更改机器。
- 不要使用任何标准外熔断器（比如铜、钢丝等）。
- 不满足此要求可能导致电击、火灾、产品问题或人身伤害。
注意
至少每年一次检查室外机的安装框是否损坏。
- 不满足此要求可能导致伤害、死亡或财产损坏。
不要站在设备顶部，或者将物体（比如待洗的衣服、点燃的蜡烛、点燃的香烟、盘子、化学品、金属物体等）放在设备上。
- 这可能导致电击、火灾、产品其他问题或人身伤害。
不要用湿手操作设备。
- 这可能导致电击。
不要将挥发性材料，比如杀虫剂，喷洒在设备表面。
- 这不仅对人体有害，还可能导致电击、火灾、产品问题或伤害。
不要饮用空气源热泵设备排出的水。
- 这种水可能对人体有害。
不要对遥控器施加强力冲击，也不要拆卸遥控器。
不要碰触与产品相连的管道。
- 这可能导致烫伤或其他伤害。
不要使用空气源热泵设备贮存精密设备、食品、动物、植物或化妆品，或者用于任何其他目的。
- 这可能导致财产损失。
避免直接将人、动物或植物长期置于空气源热泵设备排出的水中。
- 这可能对人员、动物或植物有害。
清洁适用
警告
不要将水直接洒在设备上进行清洁。不要使用苯、稀释剂或乙醇来清洁设备。
- 这可能导致褪色、变形、损坏、电击或火灾。
在清洁或维护之前，从墙壁插座上拔下空气源热泵设备的插头，然后等到风扇停止运行后再进行。
- 不满足此要求可能导致电击或火灾。
注意
清洁室外机热交换器表面时要注意，因为它的边缘很锋利。
- 为避免割伤手指，清洁时佩戴厚棉布手套。
不要自行清洁空气源热泵设备内部。
- 如果要清洁设备内部，请联系最近的三星服务中心。
- 不满足此要求可能导致设备损坏、电击或火灾。
图标描述
显示屏
备注
- 在不打开有线遥控器盖板的情况下，可开关水力机组，或设置所需温度。
- 根据不同产品式样，部分功能可能不支持。
| 分类 指示标志 功能 | |||
| 水力机组 | 01 |  | 水力机组运行(制热/制冷/自动/外出/静音) |
| 02 |  | 系统温度(自定义温度water law/室内温度/室外温度/出水温度/热水温度) | |
| 03 | 当 | 温度(当前/设置) | |
| 定时器 | 04 |  | 定时方式(每天/每周/公休) |
| 05 |  | 当天或定时器功能 | |
| 06 |  | 预约编号 | |
| 07 |  | 当前时间/夏令时/打开或关闭时间显示 | |
| 一般功能 | 08 |  | 运行状态(压缩机运行/备用加热器/辅助加热器/太阳能/备用锅炉) |
| 09 |  | 运行状态(水泵/水箱/化霜操作/防冻结控制/水箱灭菌运行) | |
| 10 |  | 室内恒温器安装(连接)状态/空调运行/无功能 | |
| 11 |  | 试运行/检查/部分锁定/全部锁定 | |
| 12 |  | 中央控制 | |
| 热水模式(DHW) | 13 |  | 生活用热水(经济/标准/强力/强制) |
| ECO 等级信息 | 14 |  | Eco等级操作(等级1-5) |

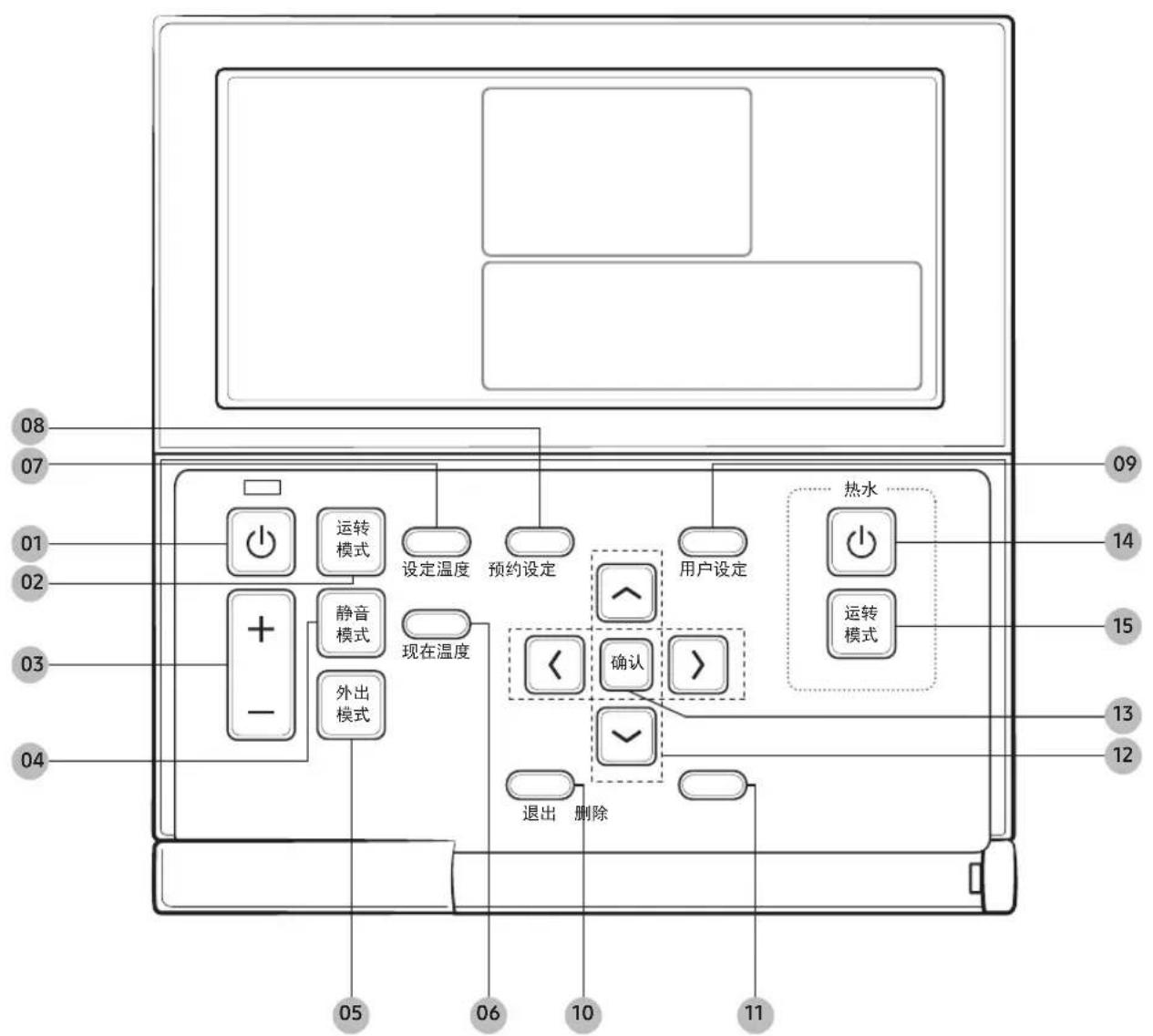

按键
| 基础操作按键 | 01 |  打开或关闭水力机组 |
| 02 |  选择运转模式(制热/制冷/自动) | |
| 03 |  选择所需温度(出水/室内) | |
| 04 |  室外机静音运转模式 | |
| 05 |  选择外出模式 | |
| 06 |  查看系统当前温度 | |
| 07 |  设置系统所需温度 | |
| 08 |  选择定时器设置模式 | |
| 09 |  选择用户设置模式 | |
| 10 |  当设置定时器或进行详细设置时,退出正常模式 | |
| 11 |  删除已设置的定时器 | |
| 12 |  转移到另一界面或者更改界面值 | |
| 13 |  保存设置 | |
| 热水功能按键(DHW) | 14 |  打开或关闭热水模式 |
| 15 |  选择热水模式(经济/标准/强力/强制) | |
备注
- 如果选择了当前型号不支持的按键，会出现图标。

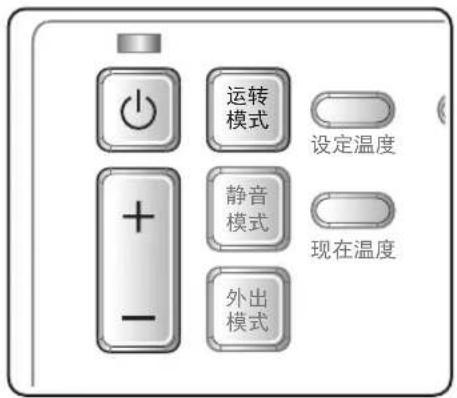

空气源热泵机组的基础模式
按[运转模式]按键运行基础模式。
| 室内制冷温度 | 每按一次将设置温度改变0.5°C。 |
| 制热出水温度 | 每按一次将设置温度改变0.5°C。 |
| 室内制热温度 | 每按一次将设置温度改变0.5°C。 |
水温
在室内制热自动模式下，水力机组会自动调节出水的温度。
备注
- 当“自定义温度”激活时，会自动根据室外温度确定目前供水温度。在制热模式下，室外温度越低，则水温会越高。
制冷
如果您喜欢降低室内温度，采用制冷模式，您可以调节制冷温度。
- 在制冷模式下选择制热模式时，制冷模式会被撤销。
制热
通过在春季、秋季和冬季提供热水，制热模式可提供地板采暖功能。
- 霜冻清理指示灯（※）
- 当制热模式下室外机周围形成的霜冻开始被清理时，会显示这个霜冻清理指示灯；然后当清理工作结束后，指示灯会消失。（在清理时，水力机组中不会排出热水）。
- 制热模式下选择制冷模式时，制热模式会被撤销。
备注
- 当设置标准制热&制冷温度作为室内温度时，无法选择自动模式。
当您外出时，在外出模式下，制热功能可以在低温下运行。
按外出模式键，选择外出模式。
撤销 按遥控器上任何按键即可撤销该模式。
备注
- 当水力机组停止运行时按下外出模式键，会出现指示。
静音模式可以减小运行噪音。
按静音模式键可以运行静音模式。
- 静音模式下会维持当前设置温度。
撤销 再次按遥控器上静音模式键即可撤销该模式。
备注
- 如果当装置不运行时按下静音模式键，将出现图标。
- 如果通过室外机外部接触运行静音模式, 则会出现图标, 但是遥控器上的静音键不起作用。如果您按遥控器上的静音键, 会出现图标。
- 在静音模式下，产品容量会低于额定容量。
检查当前温度
可检查当前温度。
按现在温度键检查当前温度。
- 当前温度显示10秒以后，将出现设定的温度。

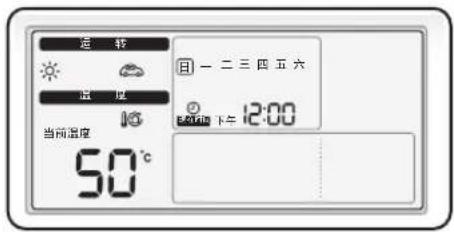

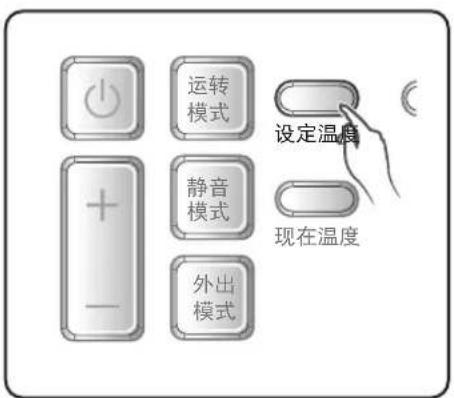

您可以通过设定温度检查功能检查当前运转模式下的设定温度。按设定温度键即可查看设置温度。


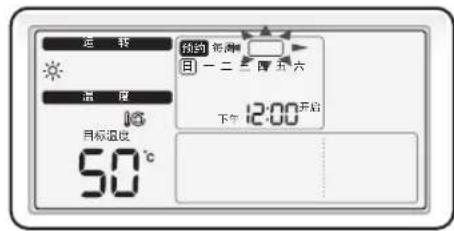

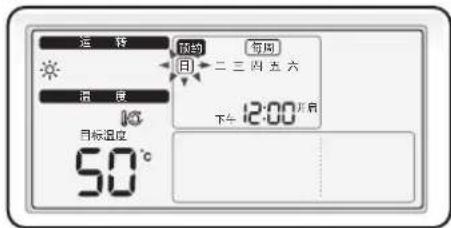

运转 温度 18 目标温度 50℃ 预约 9:30 日 一二三四五六 下午 12:00 开启1 按预约设定键
- “预约”将显示，然后通过按 [] / [] 从“每天”、“每周”或“公休”中选择“每周”。
- 通过按[ʌ]ʌ[ ]键选择要保留的日（星期天\~星期六）。
备注
- 可为多个预约功能选择多日，选择多个预约功能时，将转到预约功能的时间设置阶段。
- 已设置的预约将以时间顺序指定编号。
- 可按 [∧]∧[ ]键选择预约编号（1-8）。
- 如果没有预约设置，预约编号的边框和预约编号将闪烁。
备注
- 如果已设置预约，预约编号周围的方框将闪烁。如果要进行更改，则选择设置的预约编号并更改。


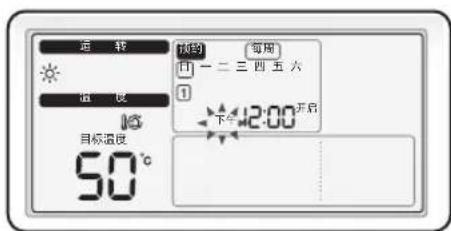

运转 ° 温度 目标温度 50℃ 预约 每周 一 二 三 四 五 六 1 下午42:00 开启4 按[> ]键后，选择"上午/下午"。
- 可按 [ʌ]ʌ[ ] 键选择上午或 下午。
- 可按 [A]/[V] 键选择小时。
- 可按 [ʌ]/[ʌ] 键选择分钟。
备注
- 如果时间设置为24小时制，则会省略上午/下午设置。
- 您可以通过重复按 [A]/[V] 键选择开或关。
- 选择“关闭”时，请按照10或11步操作。
- 只可用于设置水力机组开启预约。
- 按 [A]/[Y] 键或运转模式键设置运转模式。
- 只可用于设置水力机组开启预约。
- 可通过按 [] / [] 或 [+] / [-] 键每次调节 0.5^ C 。
- 预约日期将以“_”显示并在3秒后保存。 [例如，预约星期一时M]
- 需要其他预约设置时，从每天预约或每周预约中重新选择设置。
11 按退出键返回正常模式。
备注
- 在每周预约设置期间取消设置时，按退出按钮退出。
可使用每周预约设置公休，应用公休设置时，已设置的每周预约不会正常工作。

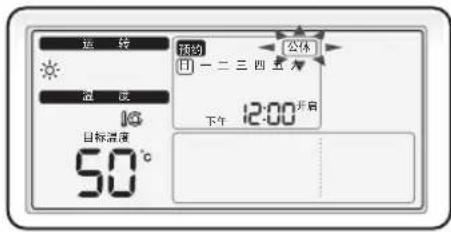

- （预约）将显示，然后按 [ʌ]/[ʌ] 按钮在 “每天”、“每周” 或 “公休” 中选择 “公休”。


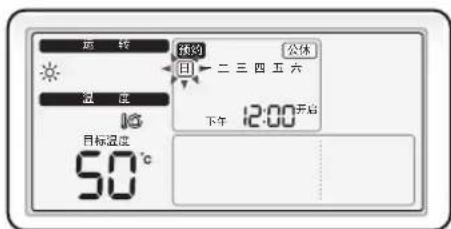

运转 预约 日 二三四五六 温度 10 目标湿度 50℃ 下午 12:00开始 公休2 按 [ ] 键之后，选择您将设置为公休的 “日” 。
- 可按 [ʌ]/[ʌ] 键选择公休（星期天\~星期六）。
备注
- 通过选择多日，即有多个设置可用。
3 按确认按钮使用每周预约完成公休设置。
备注
- 如果要在设置时使用每周预约取消公休，则按退出按钮。
- 设置为公休的日期的每周预约指示灯“_”将在显示屏上消失。
可取消每周预约功能。
- （预约）将显示并且（每周）将闪烁。
2 按 [ ] 键之后，选择要取消的 “日”。
- 按 [ʌ]/[ʌ] 键选择要取消的日。
- 每次只能选择“日\~六”中的一日进行预约取消（选择多日时，预约编号不会出现）
3 按 [ ] 键后，选择要取消的预约编号。
- 按 [ʌ]/[ʌ] 键选择预约编号（1-8）。
- 所选编号周围的方框将闪烁。
4 按删除键取消每周预约设置。
- 取消的每周预约编号和编号框将闪烁。
5 按确认按钮保存每周预约以取消设置。
6 按退出键返回一般模式。
可使用遥控器初始化所有每周预约设置。
- 所有每周预约设置都将被删除。
备注
- 按删除键删除每周预约后，将无法恢复以前的设置，所以请谨慎使用此功能。
水力机组会按照您的设置来预约静音模式的运行和停止。


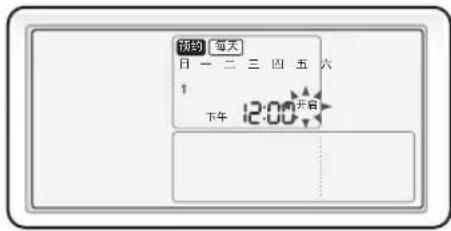

预约 每天 日 二 三 四 五 六 下午 12:00 开启1 按预约设定键。
- （预约）将显示，然后按通过按[√]/[√]键在“每天”、“每周”或“公休”中选择“每天”。
- 已设置的预约将以时间顺序指定编号。
- 可按 [ʌ]/[ʌ] 键选择预约编号（1-8）。
- 如果没有预约设置，预约编号的框边缘和预约编号将闪烁。
备注
- 如果已设置预约，预约编号周围的方框将闪烁。如果要进行更改，则选择预约编号并更改。

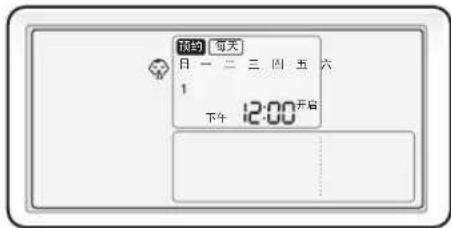

- 可按 [ʌ]/[ʌ] 键选择上午或下午。
- 可按 [ʌ]/[ʌ] 键选择小时。

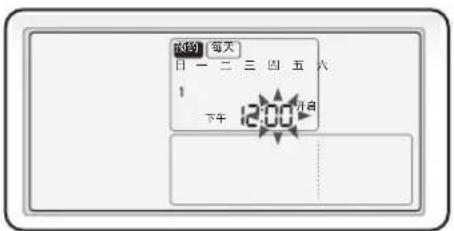

- 可按 [ʌ]/[ʌ] 键选择分钟。
备注
- 如果时间设置为24小时制，则会省略上午/下午设置。
- 您可以通过重复按 [ / [] 键选择开启或关闭。
▶ 当需要其他预约设置时，重新从每天或每周预约中选择设置。
备注
- 如果在设置过程中要取消每天预约，则按退出键。


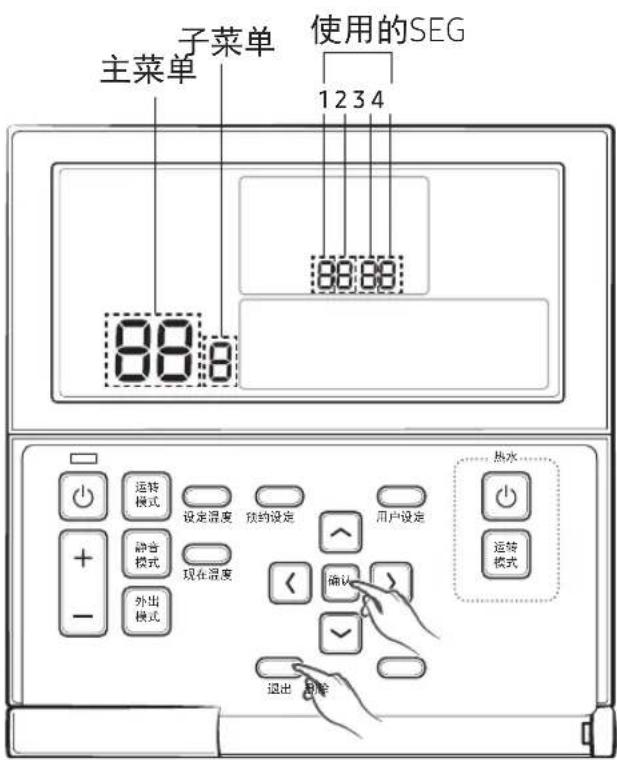

子菜单 主菜单 使用的SEG 1234 888 运转模式 设定温度 预约设定 用户设置 热水 运转模式 静音模式 现在温度 确认 外出模式1 如果要进入用户设定模式，则按用户设定键。
- 您将进入用户设定模式，并将显示“主菜单”。
2 请参阅下一页的“有线遥控器用户设置”列表以选择所需菜单。
- 使用 [A]/[Y] 键，选择主菜单编号并按 [ ] 键进入子菜单设置界面。
- 使用 [λ/γ] 键，选择子菜单编号并按 [ ] 键进入数据设置界面。
- 进入设置界面后，将显示当前设置值。
- 请参阅数据设置图表。
- 使用 [A/[] 键，更改设置值并按 [ ] 键移动到下一个设置值。
- 按确认键保存设置值，然后退出到子菜单设置界面。
- 按退出键退出一般模式。
备注
- 设置数据时，可以使用 [<]/[>] 键移动所使用的SEG范围。
- 在配置设置时，如果按退出键退出，您将没有保存设置值而直接移动到子菜单设置界面。
- 如果您超过3分钟没有按任何键，则会出现一般模式。
- 如果不使用夏令时，您无需设置年/月/日。
用户设置模式
| 主菜单 | 子菜单 | 功能 SEG 编号 | 默认值 | 范围 单位 | |||
| 1 | 1全锁 10 | 0-不锁定,1-锁定 | - | ||||
| 2 | 部分键锁定 | 运行开/关键锁定 | 10 | 0-不锁定,1-锁定 | |||
| 运行选择键锁定 | 20 | 0-不锁定,1-锁定 | |||||
| 温度设置键锁定 | 3 | 0 | 0-不锁定,1-锁定 | ||||
| 预约设置键锁定 | 40 | 0-不锁定,1-锁定 | |||||

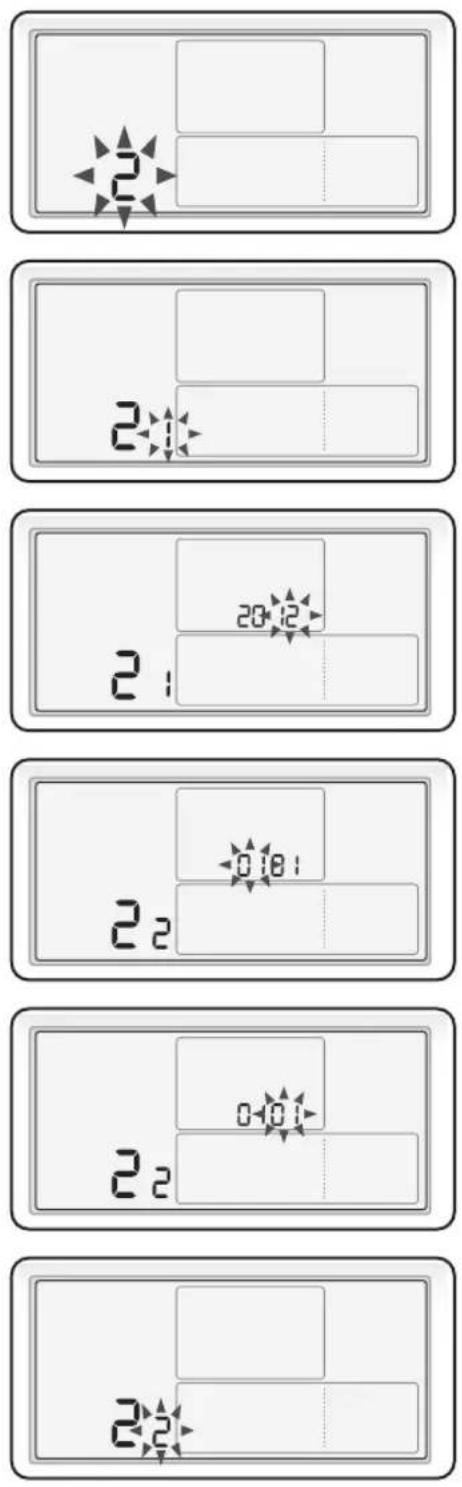

| 2*1) | 1当前时间设置(年) 12/34 20** 2000~2099 年 | ||||||
| 2 | 当前时间设置(月/日) | 12/34 | **/** | 1~12/1~31 | 月,日 | ||
| 3 | 当前时间设置(日/时/分) | 日,上午/下午,24,12/34 | (*,*,*/*) | 星期日~星期六/上午~下午/0~12/0~60 | 日,小时,分钟 | ||
| 3 | 1 | 夏令时使用和设置方式 | 夏令时使用(是/否) | 1 | 0 | 0-不使用,1-使用 | - |
| 夏令时应用方法 | 夏令时应用方法 | 2 | 0 | 0-每周,1-每天 | - | ||
| 2 | 夏令时使用(每周)开始(几月,第几个星期天) | 12,4 | 03,F | 一月~十二月1~4,第F周(最后一周) | - | ||
| 3 | 夏令时使用(每周)结束(几月,第几个星期天) | 12,4 | 10,F | 一月~十二月1-4,第F周(最后一周) | - | ||
| 4 | 夏令时使用(每天)开始(几月,第几天) | 12,34 0322 | 一月~十二月(1~31号) | 月,日 | |||
| 5 | 夏令时使用(每天)结束(几月,第几天) | 12,34 0922 | 一月~十二月(1~31号) | 月,日 | |||
| 4 | 背光灯时间设置/查看 | 12 | 5 | 0~30秒 | 1秒 | ||
| LED(绿色)使用(是/否) | 3 | 1 | 0-不使用,1-使用 | ||||
| LED(红色)使用(是/否) | 4 | 1 | 0-不使用,1-使用 | ||||
| 0 | 重置为用户模式默认值(当前时间除外) | 1 | 0 | 0-不使用,1-重置 | |||
*1) 可能显示任意值。
设置当前时间（示例）
1 按用户设定键。
- 将显示“主菜单”，可以按 [W/[]键并选择2号设置当前时间。
2 按 [ ] 键在子菜单中选择数字设置 “年月日” 。
- 按 [ʌ]/[v] 键并选择1号来选择“年月日”。
3 按 [×] 选择要设置的年份。
- 按 [ʌ/ʃ] 键选择年份（2000-2099）。
4 按 [ ] 选择要设置的月份。
- 按 [ʌ]/[ʌ] 键选择月份（1-12）。
5 按 [ ] 选择要设置的日期。
- 按 [ʌ]/[ʌ] 键选择日期（1-31）。
6 按确认键完成“年月日”设置。
- 设置值会即时应用，然后您可以退回到子菜单。
备注
- 在不适用夏令时功能时，无需设置“年月日”。
- 按 [ʌ]/[v] 键并选择3号设置 “日期，上午/下午，小时和分钟”。
- 按 [ʌ/ [ʌ] 键选择日期（星期天\~星期六）。
- 按 [ʌ]/[v] 键选择 “上午/下午” / “上午和下午”。 “上午和下午” 是24小时的设置模式。
- 按 [ʌ]/[v] 键选择 “小时（01\~12）。当采用24小时设置模式时，则小时数为0\~23。


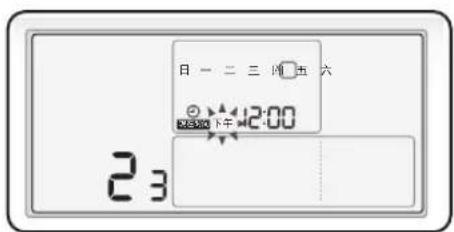

日 一 二 三 四 五 六 23 12:0011 按 [×] 可选择要设置的分钟。
- 按 [A]/[Y] 键选择分钟（00-59）。
12 按确认键完成当前时间设置。
- 设置值会即时应用，然后可退回到子菜单。
13 无论何时按退出键，您将从子菜单退回到一般模式。
初始化您的有线遥控器通讯
1 同时按退出和删除键并保持至少5秒钟。
- 有线遥控器通讯会被初始化，装置将再次搜索连接到您的有线遥控器上的水力机组。
※ 水力机组的地址显示为“200000”。
- 有线遥控器以及与有线遥控器连接的产品错误代码会显示在LCD显示屏上。
如下为所显示的错误提示。

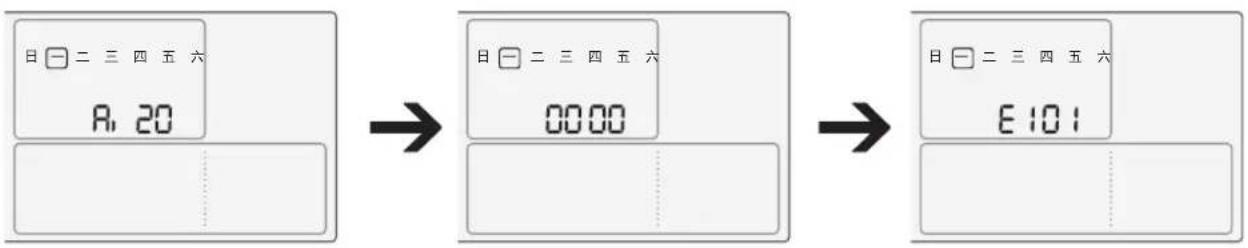

a 水力机组错误
- 错误地址 “A1” 和错误代码会交替出现在遥控器显示屏上。
b 室外机错误
- 错误地址 “Ao” 和错误代码会交替出现在遥控器显示屏上。
c 有线遥控器错误
- 遥控器显示屏上会每0.5秒闪烁一次错误代码，而不会显示错误地址。
- 您将进入安装/服务设置，然后屏幕上会显示“主菜单”。
2 参考下一页有线遥控器安装/服务设置模式清单，并选择想要的菜单。
- 使用 [A/[] 键，选择主菜单编号，并按 [ ] 键进入子菜单设置界面。
- 使用 [A]/[V] 键，选择子菜单编号，并按 [ ] 键进入数据设置界面。
- 一旦进入设置界面后，就会显示当前设置值。
- 请参阅数据设置图表。
- 使用 [λ/[] 键，更改设置值，并按 [] 键移动到下一个设置值。
- 按确认键保存设置值并退出到子菜单设置界面。
- 按退出键返回正常模式。
备注
- 设置数据时，可使用 [<]/[>] 键移动所使用的SEG范围。
- 在配置设置时，如果按退出键退出，您将在没有保存设置值的情况下直接移动到子菜单设置界面。
- 如果您超过3分钟没有按任何键，则会返回正常模式。
安装/服务模式
备注
- 对于设置模式不支持的菜单将显示“NONE”。有时候，尽管装置上已设置某个模式，但是用户设置无法实现或者无法应用。
- 如果保存设置后需要通讯初始化，则系统会自动重置，并会初始化通讯。
| 主菜单 | 子菜单 | 功能 | SEG编号 | 默认值 | 范围 单位 | ||
| 1 | 1 | 有线遥控器的选项功能设置/查看1 | 制冷支持是/否 | 10 | 0-同时支持制冷&制热;1-仅支持制热 | - | |
| 选择制冷和制热标准温度 | 2 | 0 | 0-出水温度;1-室内温度 | - | |||
| 选择室内温度标准传感器 | 3 | 0 | 0-有线遥控器温度传感器;1-外部温度传感器 | - | |||
| 选择主遥控/副遥控 | 4 | 0 | 0-主遥控器;1-副遥控器 | - | |||
| 2 | 有线遥控器选项功能设置/查看2 | 查看当前传感器温度值 | 1230 | -9~40°C | - | ||
| 3 | 设置补偿温度值 | 123 | 0 | -9.9~9.9°C | 0.1°C | ||
| 4 | 查看连接装置的数量 | 连接装置的数量 | 1,2 | 0 | 0~16 | 1 | |
| 5 | 设置理想温度单位(仅当温度显示为°C时可用) | 1 | 1 | 0-1°C,1-0.5°C,2-0.1°C | - | ||
| 0 | 重置为有线遥控器选项设置默认值 | 10 | 0-不使用;1-重置 | - | |||
| 2 | 1 | 查看有线遥控器的微机代码 | 1234,4 | - | 微机代码 | - | |
| 2 | 查看有线遥控器的版本信息 | 1234,34 | - | 修订日期 | - | ||
| 3*1) | 1 | 设置水力机组选项 | 水力机组地址设置/查看 | 1234- | *2) | ||
| 2 | 基础选项设置/查看 | 1234,12 | - 选项代码 | ||||
| 3 | 安装选项设施/查看 | 1234,12 | - 选项代码 | ||||
| 4 | 安装(2)选项设置/查看 | 1234,12 | - 选项代码 | ||||
| 0 | 1 | 重置 | 有线遥控器出厂重置0 | 1 | 0 | 0-不使用,1-重置 | - |
| 2 | 主电源重置 | 1 | 0 | 0-不使用,1-重置 | - | ||
| 3 | 地址重置/室外机重置 | 1 | 0 | 0-不使用,1-重置 | - | ||
*1）当输入主菜单3时，设置并检查装置地址，然后移动到子菜单。
第34字段（装置ID）和第1234字段（控制层，设定层地址）闪烁即可显示装置的地址。
*2) 1. 预定号1显示主菜单设置和检查：当前主地址范围（第1,2段）和主地址设置：0x00\~0x4F（十六进制）
2. 预定号2显示组地址设置和查看：当前组地址范围（第1,2段）和组地址设置：0x00\~0xFE（十六进制）
现场参数设置模式的使用
2 参考下一页有线遥控器字段规范清单，并选择需要的菜单。
- 使用 [A]/[Y] 键，选择主菜单编号，并按 [ ] 键进入子菜单设置界面。
- 使用 [ʌ/ʃ] 键，选择子菜单编号，并按 [ ] 键进入数据设置界面。
- 一旦进入设置界面后，就会显示当前设置值。
- 请参阅数据设置图表。
- 使用 [W/[]键，更改设置值，并按确认键保存设置值，同时会显示设置值。
- 按 [◀] 键移动到前一个设置值。
- 在配置子菜单设置时，按退出键退回到正常菜单。
备注
- 在配置设置时，如果按退出键退出，您将在没有保存设置值的情况下直接移动到子菜单设置界面。
- 如果超过3分钟没有按任何键，则会返回正常模式。

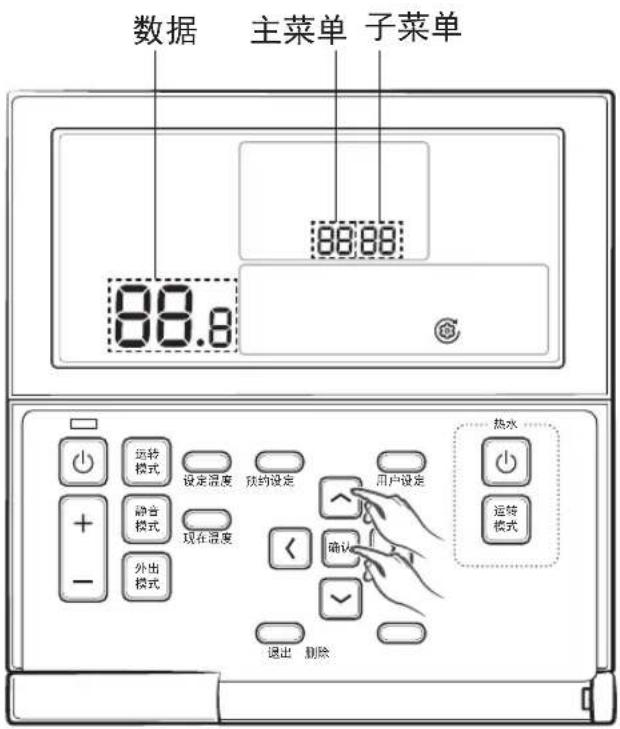

现场参数查看模式的使用
2 参照下一页有线遥控器字段规范清单，选择想要的菜单。
- 使用 [A/[]键，选择主菜单编号，并按 []键进入子菜单设置界面。
- 使用 [A]/[Y] 键，选择子菜单编号，并按 [ ] 键进入数据设置界面。
- 一旦进入查看界面后，就会显示当前设置值。
- 按 [ ] 键移动到前一个设置值。
- 在配置子菜单设置时，按退出键退回到正常菜单。
备注
- 在配置查看时，按退出键退回子菜单设置界面。
- 如果超过3分钟没有按任何键，则会返回正常模式。
现场设定参数表（FSV）
注意
三星指定的专业技术人员根据现场安装条件选择功能设定，用户请不要尝试自行设定。
备注
- 改变字段设置值后重置电源。
代码 10**：有线遥控器的每个运转模式的上下温限：制热（出水，室内）；制冷（出水，室内）；热水（水箱）
代码 20**：自定义温度(Water law)和室外恒温器：制热（地板&风机盘管：2 WL）；制冷（地板&风机盘管：2 WL），Water Law和恒温器类型。
| 字段设置值 | |||||||||
| 主菜单&代码 | 子菜单功能 | 描述 | 子代码 | 默认 最小 | 最大 步长 单位 | ||||
| 遥控器设置范围代码10** | 制冷出水温度 | 最大 | **11 | 25 | 18 | 25 | 1 | °C | |
| 最小 | **12 | 16 | 5 | 18 | 1 | °C | |||
| 制冷室温 | 最大 | **21 | 30 | 28 | 30 | 1 | °C | ||
| 最小 | **22 | 18 | 18 | 28 | 1 | °C | |||
| 制热出水温度 | 最大 | **31 | 55 | 37 | 55 | 1 | °C | ||
| 最小 | **32 | 25 | 15 | 37 | 1 | °C | |||
| 制热室温 | 最大 | **41 | 30 | 18 | 30 | 1 | °C | ||
| 最小 | **42 | 16 | 16 | 18 | 1 | °C | |||
| 热水箱温度 | 最大 | **51 | 50 | 50 | 70 | 1 | °C | ||
| 最小 | **52 | 40 | 30 | 40 | 1 | °C | |||
| Water Law代码20** | Water Law室外温度(制热) | 点1 | **11 | -10 | -20 | 5 | 1 | °C | |
| 点2 | **12 | 15 10 20 1 °C | |||||||
| WL1制热出水温度(WL1-地板) | 点1 | **21 | 40 | 17 | 55 | 1 | °C | ||
| 点2 | **22 | 25 17 55 1 °C | |||||||
| Water Law 2制热出水温度(WL 2-风机管盘) | 点1 | **31 | 50 17 55 1 °C | ||||||
| 点2 | **32 | 35 | 17 | 55 | 1 | °C | |||
| 自动模式下的制热Water Law | WL类型 | **41 | 1 (WL1) | 1 | 2 | - | - | ||
| Water Law室外温度(制冷) | 点1 | **51 | 30 | 25 | 35 | 1 | °C | ||
| 点2 | **52 | 40 | 35 | 45 | 1 | °C | |||
| WL1制冷出水温度(WL1-地板) | 点1 | **61 | 25 | 5 | 25 | 1 | °C | ||
| 点2 | **62 | 18 | 5 | 25 | 1 | °C | |||
| Water Law 2制冷出水温度(WL 2-风机管盘) | 点1 | **71 | 18 | 5 | 25 | 1 | °C | ||
| 点2 | **72 | 5 | 5 | 25 | 1 | °C | |||
| 自动模式下的制冷Water Law | WL类型 | **81 | 1 (WL1) | 1 | 2 | - | - | ||
| 外部恒温器应用 | #1(地板) | **91 | (a) | 0(否) | 0 | 4 | 1 | - | |
| (b) | 0(否) | 0 | 2 | 1 | - | ||||
| #2(风盘管) | **92 | (a) | 0(否) | 0 | 4 | 1 | - | ||
| (b) | 0(否) | 0 | 2 | 1 | - | ||||
(a): AE090MNYDEH / AE140MNYDEH / AE160MNYDEH
(b): AE250NNYDEH
代码30**：用户针对生活用热水（DHW）水箱制热的选项。
3011：在用户系统中应用DHW水箱。
302×：水箱温度、控制和与辅助加热器组合的热泵变量。
303※：与热泵组合的辅助加热器变量。
304×：定期为水箱消毒。
305×：通过有线遥控器的强制DHW关闭定时器对DHW模式供电。
3061：“1”将外部太阳能板与热泵组合用于DHW加热。
“2”在用户系统中应采用DHW水箱恒温器。
307※：DHW阀门或者区域#1和#2阀门的的默认方向。
当DHW阀门接线端口使用3通阀而不是2通阀时，则默认方向为空间加热（室内）。
| 字段设置值 | ||||||||
| 主菜单&代码 | 子菜单功能 | 描述 子代码 默认 | 最小 最大 | 步长 | 单位 | |||
| DHW代码30** | 家用热水箱 | 应用 | × × 11 | 0(否) | 0 | 2 | 1 | - |
| 热泵 | 最大温度 | × × 21 | 50 | 45 | 50 | 1 | °C | |
| 停止 | × × 22 | 2 | 0 | 10 | 1 | °C | ||
| 启动 | × × 23 | 5 | 5 | 20 | 1 | °C | ||
| 空间制热最低运行温度 | × × 24 | 5 | 1 | 20 | 1 | 分钟 | ||
| DHW运行最长时间 | × × 25 | 30 | 5 | 95 | 5 | 分钟 | ||
| 空间制热最常运行时间 | × × 26 | 3 | 0.5 | 10 | 0.5 | 小时 | ||
| 辅助加热器 | 应用 | × × 31 | 1(开) | 0(关) | 1 | - | - | |
| 延时 | × × 32 | 20 | 20 | 95 | 5 | 分钟 | ||
| 超调量 | × × 33 | 0 | 0 | 4 | 1 | °C | ||
| 消毒 | 应用 | × × 41 | 1(开) | 0(关) | 1 | - | - | |
| 间隔 | × × 42 | 星期五(5) | 星期天(0) | 所有(7) | 1 | 天 | ||
| 开始时间 | × × 43 | 23 | 0 | 23 | 1 | 整点 | ||
| 目标温度 | × × 44 | 70 | 40 | 70 | 5 | °C | ||
| 持续时间 | × × 45 | 10 | 5 | 60 | 5 | 分钟 | ||
| 最大时间 | × × 46 | 8 | 1 | 24 | 1 | 小时 | ||
| 强制DHW运行 | 定时器关闭功能 | × × 51 | 0(否) | 0 | 1(是) | - | - | |
| 定时器持续时间 | × × 52 | 6 | 3 | 30 | 1 | 10分钟 | ||
| 太阳能板/DHW恒温器 | 组合 | × × 61 | 0(否) | 0 | 2 | 1 | - | |
| DHW阀方向 | DHW水箱 | × × 71 | 0(室内) | 0 | 1(水箱) | - | - | |
现场设定参数表（FSV）
代码 40**：用户针对制热装置的选择，包括内部备用加热器和外部锅炉。
401※：空间/DWH制热优先级和控制变量。
402※：备用/辅助加热器优先级和控制变量。
403※：附加备用锅炉运行变量。
代码 50**：用户针对附加功能的选择。
501×：通过遥控器“外出”热键对每个模式设定新目标温度。
5021：“经济”DHW模式前后温度差。
503※ : TDM（时分复用）变量（仅适用于TDM产品）
504※：智能电网的峰值电力控制。
| 字段设置值 | ||||||||
| 主菜单&代码 | 子菜单功能 | 描述 | 子代码 | 默认 最小 最大 | 步长 | 单位 | ||
| 制热代码40** | 热泵 | 制热/DHW优先级 | **11 | 0(DHW)0 | 1(制热) | - | ||
| 室外温度优先 | **12 | 0 | -15 | 20 | 1 | |||
| 制热关闭 | **13 | 35 | 14 | 35 | 1 | |||
| 备用加热器 | 应用 | **21 | 1(是) | 0 | 1(是) | - | ||
| 备用加热器/辅助加热器优先级 | **22 | 0(二者) | 0 | 2(辅助加热器) | 1 | |||
| 冷天气补偿 | **23 | 1(是) | 0(否) | 1 | - | |||
| 阈值温度 | **24 | -20 | -25 | 35 | 1 | |||
| 化霜备用温度 | **25 | 15 | 10 | 55 | 5 | |||
| 备用锅炉 | 应用 | **31 | 0(否) | 0 | 1(是) | - | ||
| 锅炉优先 | **32 | 0(否) | 0 | 1(是) | - | |||
| 阈值温度 | **33 | -15 | -20 | 5 | 1 | |||
| 混合阀门 | 应用 | **41 | 0(否) | 0 | 2 | 1 | ||
| 目标温差(制热) | **42 | 10 | 5 | 15 | 1 | |||
| 目标温差(制冷) | **43 | 10 | 5 | 15 | 1 | |||
| 控制银子 | **44 | 2 | 1 | 5 | 1 | |||
| 控制间隔 | **45 | 2 | 1 | 30 | 1 | |||
| 运行持续时间 | **46 | 9 | 6 | 24 | 3 | |||
| 变频泵 | 应用 | **51 | (c) | 1 | 0 | 2 | - | |
| (d) | 1(是) | 0 | 1(是) | - | ||||
| 目标温差 | **52 | 5 | 2 | 8 | 1 | |||
| 控制因子 | **53 | 2 | 1 | 3 | 1 | |||
| 其他代码50** | 外出 | 制冷出水温度 | **11 | 25 | 5 | 25 | 1 | |
| 制冷室内温度 | **12 | 30 | 18 | 30 | 1 | |||
| 制热出水温度 | **13 | 15 | 15 | 55 | 1 | |||
| 制热室内温度 | **14 | 16 | 16 | 30 | 1 | |||
| 主菜单&代码 | 子菜单功能 | 描述 | 子代码 | 默认 最 | 小 最大 | 步长 | 单位 | |
| 其他代码50** | 外出 | 自动制冷WL1温度 | **15 | 25 | 5 | 25 | 1 | °C |
| 自动制冷WL2温度 | **16 | 25 | 5 | 25 | 1 | °C | ||
| 自动制热WL1温度 | **17 | 15 | 15 | 55 | 1 | °C | ||
| 自动制热WL2温度 | **18 | 15 | 15 | 55 | 1 | °C | ||
| 目标水箱温度 | **19 | 30 | 30 | 70 | 1 | °C | ||
| DHW节省模式 | 温差 | **21 | 5 | 0 | 40 | 1 | °C | |
| TDM变量(仅适用于TDM产品) | 优先最大运行时间 | **31 | 30 | 10 | 90 | 5 | 分钟 | |
| 无优先最小运行时间 | **32 | 5 | 3 | 60 | 1 | 分钟 | ||
| A2A/DHW优先 | **33 | 0 | 0(A2A) | 1(DHW) | 1 | - | ||
| 峰值功率控制 | 应用 | **41 | 0(否) | 0 | 1(是) | - | - | |
| 选择强制关闭部件 | **42 | 0(所有) | 0 | 3 | 1 | - | ||
| 利用输入电压 | **43 | 1(高) | 0(低) | 1 | - | - | ||
| 频率比例控制 | **51 | 0(否) | 0 | 1(是) | - | |||
(c): AE090MNYDEH / AE140MNYDEH / AE160MNYDEH
(d): AE250NNYDEH
遥控器设置范围：代码10**
| 字段设置值 | ||||||||
| 主菜单&代码 | 子菜单功能 | 描述 | 子代码 | 默认 | 最小 | 最大 | 步长 | 单位 |
| 遥控器设置范围代码10** | 制冷出水温度 | 最大 | **11 | 25 | 18 | 25 | 1 | °C |
| 最小 | **12 | 16 | 5 | 18 | 1 | °C | ||
| 制冷室内温度 | 最大 | **21 | 30 | 28 | 30 | 1 | °C | |
| 最小 | **22 | 18 | 18 | 28 | 1 | °C | ||
| 制热出水温度 | 最大 | **31 | 55 | 37 | 55 | 1 | °C | |
| 最小 | **32 | 25 | 15 | 37 | 1 | °C | ||
| 制热室内温度 | 最大 | **41 | 30 | 18 | 30 | 1 | °C | |
| 最小 | **42 | 16 | 16 | 18 | 1 | °C | ||
| DHW水箱温度 | 最大 | **51 | 50 | 50 | 70 | 1 | °C | |
| 最小 | **52 | 40 | 30 | 40 | 1 | °C | ||
空间制冷
- 目标出水温度：上限（#1011，默认25℃，范围：18\~25℃），下限（#1012，默认16℃，范围：5\~18℃）。
- 通过默认字段值，用户可以在制冷模式在5\~25C范围内改变目标出水温度。
- 目标室内温度：上限（#1021，默认30℃），下限（#1022，默认18℃）。
- 通过默认字段值，用户可以在制冷模式下在18\~30C范围内改变目标室内温度。
空间制热
- 目标出水温度：上限（#1031，默认55℃，范围：37\~55℃），下限（#1032，默认25℃，范围：15\~37℃）。
- 通过默认字段值，用户可以在制热模式在37\~55C范围内改变目标出水温度。
- 目标室内温度：上限（#1041，默认30℃），下限（#1042，默认16℃）。
- 通过默认字段值，用户可以在制热模式下在16\~30C范围内改变目标室内温度。
Water Law和室内恒温器：代码\*\*
line
| Date | Ts: 目标温度 | Ts: 环境温度 | | ---------- | ------------ | ------------ | | #2021/2031 | 1 | | | #2022/2032 | | 2 | | #2061/2071 | | | | #2062/2072 | | | | #2011#2012#2051#2052 | 1 | | | | | 2 || 字段设置值 | ||||||||
| 主菜单&代码 | 子菜单功能描述 | 子代码 | 默认最小最大 | 步长 | 单位 | |||
| Water Law代码20** | Water Law室外温度(制热) | 点1 | **11 | -10 | 5 | 1 | °C | |
| 点2 | **12 | 15 10 20 1 °C | ||||||
| WL1制热出水温度(WL1-地板) | 点1 | **21 | 40 | 17 | 55 | 1 | ||
| 点2 | **22 | 25 | 17 | 55 | 1 | |||
| WL2制热出水温度(WL2-风盘管) | 点1 | **31 | 50 | 17 | 55 | 1 | ||
| 点2 | **32 | 35 | 17 | 55 | 1 | |||
| 自动模式加热Water Law | WL类型 | **41 | 1(WL1) | 1 | 2 | - | ||
| Water Law室外温度(制冷) | 点1 | **51 | 30 | 25 | 35 | 1 | ||
| 点2 | **52 | 40 | 35 | 45 | 1 | |||
| WL1制冷出水温度(WL1-地板) | 点1 | **61 | 25 | 5 | 25 | 1 | ||
| 点2 | **62 | 18 | 5 | 25 | 1 | |||
| WL2制冷出水温度(WL2-风盘管) | 点1 | **71 | 18 | 5 | 25 | 1 | ||
| 点2 | **72 | 5 | 5 | 25 | 1 | |||
| 自动模式冷却Water Law | WL类型 | **81 | 1(WL1) | 1 | 2 | - | ||
| 外部恒温器应用 | #1(地板) | **91 | (e) | 0(否) | 0 | 41 | - | |
| (f)0 | (否) | 0 | 21+ | |||||
| #2(风盘管) | **92 | (e) | 0(否) | 0 | 41 | - | ||
| (f)0 | (否) | 0 | 21+ | |||||
(e): AE090MNYDEH / AE140MNYDEH / AE160MNYDEH
(f): AE250NNYDEH
Water Law制热
- 室外空气空度范围：下限 1 （#2011，默认-10℃，范围：-20\~5℃），
上限 2 （#2022默认15℃，范围：10\~20℃）。
- 通过这个默认设置，通过加热water law的出水温度可以在-10\~15°C的室外温度范围内变化。
- 地板/风盘管应用对应的出水温度范围：
上限 1（（#2021/2031，默认40/50℃，范围：17\~55℃），
下限 2 （#2022/2032，默认温度25/35℃，范围：17\~55℃）。
- 通过这个默认设置，通过加热waterlaw的出水温度可以在25/35\~40/50℃范围内改变。
- 根据制热装置（地板/风盘管）对应的water law类型：#2041（默认“1”
（WL1针对地板），“2”（WL2针对风盘管或暖气片）。
Water Law制冷
- 室外空气温度范围：下限 1（#2051，默认30°C，范围：25\~35°C），
上限 2 （#2052，默认40°C，范围：35\~45°C）。
- 通过这个默认设置，通过冷却water law的出水温度可以在30\~40°C的室外温度范围内变化。
- 地板/风盘管应用对应的出水温度范围：
上限 1（#2061/2071，默认25/18℃），下限 2（#2062/2072，默认温度18/5℃）。
- 通过这个默认设置，通过加热water law的出水温度可以在5/18\~18/25°C范围内改变。
- 根据制热装置（地板/风盘管）对应的water law类型：#2081（默认“1”（WL1针对地板），“2”（WL2针对风盘管或暖气片）。
外部房间恒温器（字段选择）
- 端口#1（#2091，不使用默认“0”），#2（#2092，不使用默认“0”）。
- 要使用有线遥控器进行制热/制冷操作，上述两个设置都应该为“0）。否则，恒温器将控制系统。
- 如果设置#2091/#2092为1，则可以通过恒温器控制压缩机的开关。
- 如果设置#2091/#2092为2\~4，则可以通过恒温器控制压缩机开关，或者根据WL排放的水温确定。
- 房间恒温器运行使用的Water law类型将按照#2041（制热）和#2081（制冷）定义的字段设置进行。
- 在恒温器运行期间，用户又可能在-5\~9C范围内转换目标水温。
- 在使用遥控器的情况下，地板阀门应该连接到#1区，而且风盘管应该单独连接到水力机组PBA的#2区。
- 只有在安装了地板制冷/制冷装置，如果Water law或者出水温度太低，双通阀可能会关闭，从而出现E911错误。
| 字段设置值 | ||||||||
| 主菜单&代码 | 子菜单功能 | 描述 | 子代码 | 默认 | 最小 | 最大 | 步长 | 单位 |
| 制热代码40** | 热泵 | 制热/DHW优先级 | ××11 | 0 (DHW) | 0 | 1(制热) | - | |
| 室外温度优先 | ××12 | 0 -15 | 20 1 °C | |||||
| 制热关闭 | ××13 | 35 14 | 35 1 °C | |||||
| 备用加热器 | 应用 | ××21 | 1(是) | 0 | 1(是) | - | - | |
| BUH/BSH优先级 | ××22 | 0(二者) | 0 | 2(BSH) | 1 | - | ||
| 冷天气补偿 | ××23 | 1(是) | 0(否) | 1 | - | - | ||
| 阈值温度 | ××24 | -20 | -25 | 35 | 1 | °C | ||
| 化霜备用温度 | ××25 | 15 | 10 | 55 | 5 | °C | ||
空间制热的热泵变量
- 用于DHW优先级的#4011字段应该设置为“0（DHW）”（默认）。通过将#4011字段设置为“1”可以让空间制热具有优先级，但是只有当室外温度低于#4012字段定义的具体温度时才有效。
- 当空间制热获得优先（#4011字段=1）时实施冷天气补偿功能，这是因为水箱中暖盘管和辅助加热器的位置导致的。暖盘管位于水箱底部，而辅助加热器位于水箱中间部分。所有暖盘管加热水箱中水的效率高。随着空间制热获得优先级，热水流过暖盘管的可能性就降低了。单独使用辅助加热器可能使得水箱底部的水不够热。冷天气补偿会通过让#3034字段温度（默认=10℃）高于用户设置温度而提高辅助加热器目标温度。
- 空间制热关闭温度（#4013字段，默认35℃，范围14\~35℃）：当室外温度高于该值时，空间制热会关闭从而避免过热。
- 超调温度（#4014字段，默认2°C，范围1\~4°C）：不适用。
空间制热的备用加热器变量
- 要在水力机组中使用备用加热器作为附加热源，则应该将#4021字段设置为1（是）。
- 要补偿极冷天气下热泵制热性能的降低，#4023字段应该设置为“1（开）”（默认）。
- 要使用冷天气补偿备用加热器的阈值温度：#4024字段，默认-20℃，范围-25\~35℃。
- 为了节能，备用加热运行只能限制在阈值温度范围内。
- 要使用备用加热器，则#4022字段应设置为“0（二者）”（默认）或“1”（备用）。否则（辅助加热器优先级），当没有辅助加热器需求时才可以运行备用加热器。
- 为防止除霜运转导致水温过低，可以通过调整#4025字段控制化霜模式下备用加热器运行的阈值温度。在出水温度的#4025字段下，备用加热器将被打开。
备注
- 使用备用加热器时，请先检查您房屋电力断路器的容量。
其他：代码 50**
| 字段设置值 | ||||||||
| 主菜单&代码 | 子菜单功能 | 描述 | 子代码 | 默认 | 最小 | 最大 | 步长 | 单位 |
| 其他代码50** | 外出 | 制冷出水温度 | × × 11 | 25 | 5 | 25 | 1 | °C |
| 制冷室内温度 | × × 12 | 30 | 18 | 30 | 1 | °C | ||
| 制热出水温度 | × × 13 | 15 | 15 | 55 | 1 | °C | ||
| 制热室内温度 | × × 14 | 16 | 16 | 30 | 1 | °C | ||
| 自动制冷WL1温度 | × × 15 | 25 | 5 | 25 | 1 | °C | ||
| 自动制冷WL2温度 | × × 16 | 25 | 5 | 25 | 1 | °C | ||
| 自动制热WL1温度 | × × 17 | 15 | 15 | 55 | 1 | °C | ||
| 自动制热WL2温度 | × × 18 | 15 | 15 | 55 | 1 | °C | ||
| 目标水箱温度 | × × 19 | 30 | 30 | 70 | 1 | °C | ||
| DHW节省模式 | 温差 | × × 21 | 5 | 0 | 40 | 1 | °C | |
| TDM变量(仅适用于TDM产品) | 优先最大运行时间 | × × 31 | 30 | 10 | 90 | 5 | 分钟 | |
| 无优先最小运行时间 | × × 32 | 5 | 3 | 60 | 1 | 分钟 | ||
| A2A/DHW优先 | × × 33 | 0 | 0(A2A) | 1(DHW) | 1 | - | ||
| 峰值功率控制 | 应用 | × × 41 | 0(否) | 0 | 1(是) | - | - | |
| 选择强制关闭部件 | × × 42 | 0(所有) | 0 | 31 | - | |||
| 利用输入电压 | × × 43 | 1(高) | 0(低) | 1 | - | - | ||
| 频率比例控制 | × × 51 | 0(否) | 0 | 1(是) | - | - | ||
外出模式（有线遥控器热键）
- 在公休模式下（外出热键），所有目标温度——空间制热和制冷、water law、DHW、房间温度——都可以设置为上述表格中定义的数值。
备注
- 在目标温度降低（#5011\~#5019）的配置下，系统能正常运行
如果产品发生故障无法正常运行，有线遥控器显示屏上会出现错误代码。下方表格给出了故障代码的解释。
| 显示 解释 | |
| 122 | 换热器入口温度传感器短路或开路 |
| 123 | 换热器出口温度传感器短路或开路 |
| 653 | 有线遥控器温度传感器短路或开路 |
| 901 | 进水口温度传感器短路或开路 |
| 902 | 板式换热器出口温度传感器短路或开路 |
| 903 | 出水口温度传感器短路或开路 |

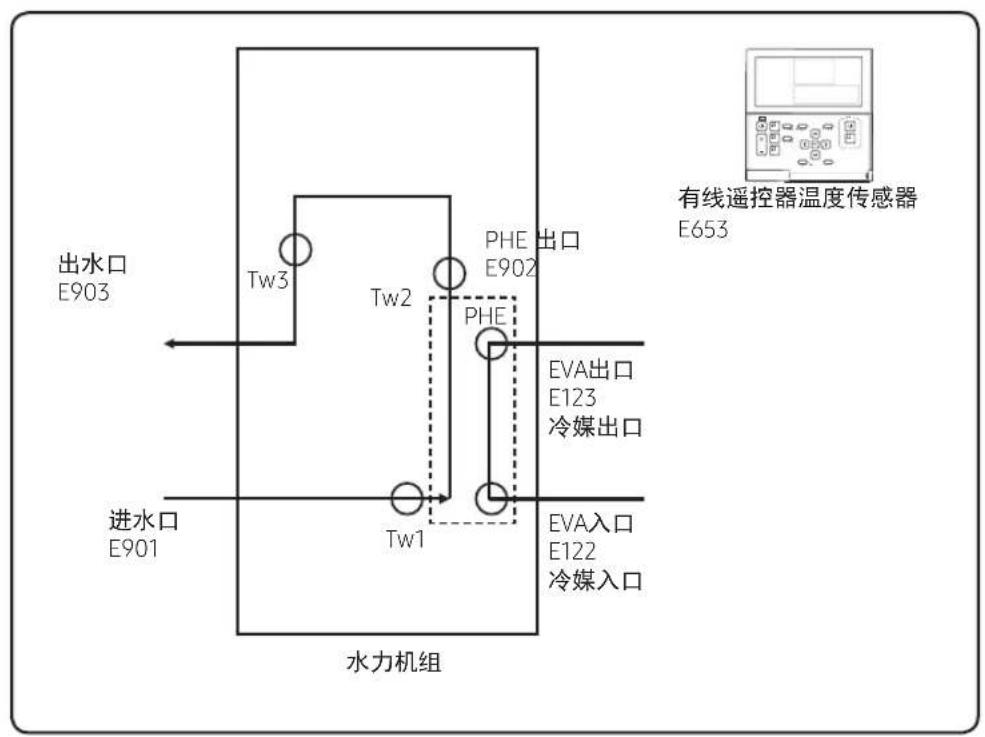

通讯
| 显示 解释 | |
| 601 | 遥控器和水力机组之间通讯错误 |
| 604 | 遥控器和水力机组之间跟踪错误 |
| 654 | 内存(EEPROM)读/写错误(有线遥控器数据错误) |

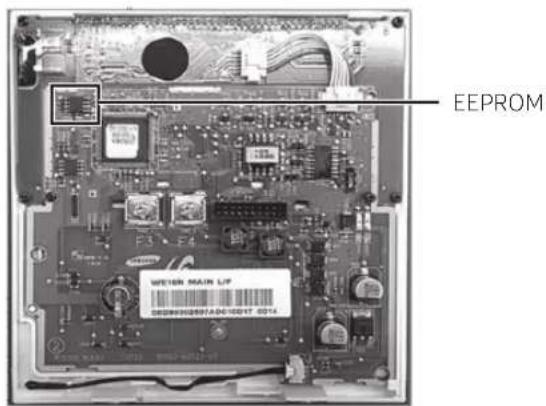

E601, E604 E654
- 内存（EEPROM）读/写错误（有线遥控器数据错误）
| 显示 解释 | |
| 9811 | 流量开关关闭错误在水泵信号“开启”(启动)时,流量开关关闭30秒。在水泵信号“开启”(启动后)时,流量开关关闭15秒。 |
| 9812 | 流量开关开启错误在水信号“关闭”时,流量开关开启10分钟。 |
E911
- 水泵开启（流量开关关闭）
- 水泵开启（流量开关关闭）：水流量不足
- 水泵关闭（流量开关开启）
| 显示 | 解释 错误来源 | |
| 101 | 水力机组/室外机接线错误 水力机组,室外机 | |
| 122 | EVA入口温度传感器短路或开路 水力机组 | |
| 123 | EVA出口温度传感器短路或开路 水力机组 | |
| 162 | 只读存储器(EEPROM)错误 水力机组 | |
| 198 | 接线端子的热熔断器错误(断开) 水力机组 | |
| 201 | 水力机组/室外机通讯错误(匹配错误) 水力机组,室外机 | |
| 202 | 水力机组/室外机通讯错误(3分钟) | 水力机组,室外机 |
| 203 | 变频器和主微机通讯错误(6分钟) 室外机 | |
| 221 | 室外机温度传感器错误 室外机 | |
| 231 | 冷凝器温度传感器错误 室外机 | |
| 251 | 排气温度传感器错误 室外机 | |
| 320 | 过载保护传感器错误 室外机 | |
| 403 | 检测到室外机压缩机冷冻(在制冷运行下) 室外机 | |
| 404 | 过载时保护室外机(在安全启动,正常运行状态下) | 室外机 |
| 407 | 压缩机由于高压而损坏 室外机 | |
| 416 | 压缩机排气过热 室外机 | |
| 419 | 室外机电子膨胀阀运行错误 室外机 | |
| 425 | 电源缺相错误(仅针对3相型号) | 室外机 |
| 440 | 制热运行受阻(室外温度超过35 °C) | 室外机 |
| 441 | 制冷运行受阻(室外温度低于9 °C) 室外机 | |
| 458 | 室外机风机1错误 | 室外机 |
| 461 | (变频)压缩机启动错误 室外机 | |
| 462 | (变频)总电流错误/功率因数矫正器过电流错误 | 室外机 |
| 463 | 过载保护器过热 室外机 | |
| 464 | (变频)智能功率模块过电流错误 室外机 | |
| 465 | 压缩机过载保护 室外机 | |
| 466 | 直流连接过/低压错误 | 室外机 |
| 467 | (变频)压缩机旋转错误 室外机 |
| 显示 | 解释 错误来源 | ||||
| 468(变频)电流传感器错误 室外机 | |||||
| 469(变频)直流连接电压传感器错误 室外机 | |||||
| 470 | 室外机EEPROM读/写错误(硬件) | 室外机 | |||
| 471 | 室外机EEPROM读/写错误(选择) | 室外机 | |||
| 474智能功率模块或功率因数矫正模块温度传感器错误 室外机 | |||||
| 475室外机风机2错误 室外机 | |||||
| 484功率因数矫正器过载错误 室外机 | |||||
| 485输入电流传感器错误 室外机 | |||||
| 500智能功率模块过热 室外机 | |||||
| 554 | 气体泄漏错误 | 室外机 | |||
| 590 | 变频器EEPROM检验和错误 | 室外机 | |||
| 601 | 水力机组和有线遥控器之间通讯错误 | 有线遥控器 | |||
| 604水力机组和有线遥控器之间通讯跟踪错误 | 水力机组,有线遥控器 | ||||
| 653 | 有线遥控器温度传感器短路或开路 | 水力机组,有线遥控器 | |||
| 654 | 内存(EEPROM)读写错误(有线遥控器数据错误) | 水力机组,有线遥控器 | |||
| 702 | 水力机组EVV关闭导致的错误(首次检测) | 水力机组;水力机组 | |||
| 703 | 由于水力机组EEV开启导致的错误(首次检测) | 水力机组;水力机组 | |||
| 901 | 进水口(板式换热器)温度传感器错误(开路/短路) | 室外机 | |||
| 902 | 出水口(板式换热器)温度传感器错误(开路/短路) | 室外机 | |||
| 903出水口温度传感器错误 水力机组 | |||||
| 906 | 制冷气体入口(板式换热器)温度传感器错误(开路/短路) | 室外机 | |||
| 911流量开关和水泵错误 水力机组 | |||||
| 912流量开关和水泵错误 水力机组 | |||||
| 型号 | AE090MNYDEH AE140MNYDEH AE160MNYDEH AE250NNYDEH | ||||
| 电源 | 220 V~, 50 Hz | ||||
| 水侧阻力 | 9.2 kPa 19.9 kPa 25.1 kPa 53.0 kPa | ||||
| 噪声(制热) | 35 dB(A) 35 dB(A) 35 dB(A) 35 dB(A) | ||||
| 产品质量(净重) | 38.6 kg 38.6 kg 38.6 kg 41.0 kg | ||||
| 防护等级 | IPX1 IPX1 IPX1 IPX1 | ||||
| 熔断器型号规格 | 250V,T5A 250V,T20A | ||||
| 执行国家有效标准号 | GB4706.1 GB4706.32 GB4343.1 GB17625.1 GB/T 25127.2 | ||||
制造商名称：苏州三星电子有限公司
地址：苏州工业园区苏虹东路501号
回收提示性信息
本产品超过使用期限或经过维修无法正常使用后，不应随意丢弃，请交由有废弃电器电子产品处理资格的企业处理，正确的处理方法请查阅国家或当地有关废旧电器电子产品处理的规定。
附：产品中有害物质的名称及含量
本产品的“环保使用期限”为15年，根据中国家用电器协会制定的《关于家用电器环保使用期限的指导意见》指定该期限。
只有在本产品使用说明书所述的正常情况下使用本产品时，“环保使用期限”才有效。
SAMSUNG
三星全球服务网
如果您对三星产品有任何咨询或建议，请联系三星客服中心
服务热线：400-610-5858
网址：https://www.samsung.com/cn
联系地址：北京市朝阳区利泽中园101号启明国际大厦M层
三星（中国）投资有限公司
邮编：100102
制造商：苏州三星电子有限公司
销售商名称：三星（中国）投资有限公司
销售商地址：北京市朝阳区望京东园四区2号中航资本大厦19F
