用户手册 OBK600-7GB HAIER

·使用前请仔细阅读本说明书
·本公司保留说明书解释权
·产品外观请以实物为准
- 阅后请与发票一并妥善保存
·如遇产品技术或软件升级，却不另行通知
·本产品只适合在中国大陆销售和使用

合格证

在线报修地址：http://service.haier.com

售后服务热线：4006 999 999

网址：www.haier.com

版次：2014年第2版

专用号：0040303xxx

目录

目录：

产品特点.... 3

部件名称....3

安装前的准备与检查....5

安装方法....5

控制面板....6

操作步骤....7

功能说明....9

甜品....11

肉类、鱼类....13

技术参数....19

装箱单....19

电气原理图....20

执行标准....20

产品特点与部件名称

产品特点

- 本烤箱是通过电加热管通电变热，使腔体内的空气加热升温，继而对腔体内的食物进行烘烤至熟。此过程是通过热传递的方式对食物由外而内加热，这种加热方式不会破坏食物原有的美味，更可保留食物中所含有的水分和营养成分。烹制的食物外酥内嫩，适合东方人的口味。

- 内膛及烤盘采用搪瓷处理，工作过程中不产生有害物质。

- 本烤箱只适合家庭厨房使用，不适合商业用途或其他用途。

部件名称

触摸键 烤叉 烤架 烤盘 显示屏 出气口 5 层架位置 1 门体 把手

为防止人身伤害及物品损坏事故，请务必仔细阅读并遵守本说明书中有以下标志符号的内容。本说明书中的安全标志符号如下：

禁止标志	切勿进行操作	警示标志	必须严格按要求操作	注意标志	必须引起重视的部分
[1203]注意	烤箱在工作过程中或程序刚刚结束,烤箱腔内处于高温状态,不可向内膛洒水,以免损坏容釉。
	非专业维修人员禁止私自改动内部布线。
	请勿私自拆卸修理。如果电源线损坏,必须由制造厂或其维修部或类似的专业人员来更换。
	不要在烤箱中存放易燃、易爆、易腐蚀物品。
	必须保证儿童与烤箱之间保持安全距离。儿童不得操作烤箱。
	请勿使用松动或接触不良的电源插座。
	请勿损伤或用重物挤压、夹击电源线。
	请勿使用 220V~50Hz 以外的电源。
[4628]注意	电源线长度为1500mm.请单独使用额定电流 16A以上的插座,并可靠接地。
	拔出插座上的插头时,必须手握插头的端部将其拔出,请勿手拿电源线拔插头,否则易发生触电、短路、起火等危险。
	使用中,请勿触摸门体玻璃表面,以免烫手。
	烤箱在工作过程中或程序刚刚结束,烤箱腔内处于高温状态,小心不要碰到烤箱腔内的加热部分。直接接触器具会导致烫伤。
	打开烤箱门时要小心,因为热蒸汽可能会溢出。
	不要将食物或盘子直接放在烤箱底部,请将它们放在烤架或托盘上。
	不要用高压清洁器或蒸汽类清洁器清洁烤箱,否则会发生短路、起火等危险。
	保证出气口通风良好。
	初次使用可能会有异味,请先将烤箱设定到250°C工作1小时,然后打开门体通风。
	烤箱在使用期间会发热。注意避免接触烤箱内的发热单元。烤箱在使用时可触及部分可能会发热,儿童应远离。
[1W38]警示	不要使用粗糙擦洗剂或锋利的金属刮刀清洁烤箱门的玻璃,以免擦伤玻璃甚至导致玻璃碎裂。
	清理对流电机时,移开保护装置前必须将烤箱断电。清洁后,必须把保护装置重新设置到原位置。
	为避免可能出现的电击,换灯前应确保器具已断开电源。

安装指导安全注意事项

警示	请可靠接地,但不得将地线接于煤气管、自来水管、避雷针及电话线上;接地不良会造成触电引发意外事故。
	应安装于能承受足够重量的地方,否则会使部件掉落造成伤害或损失。
	安装应委托专业人员进行,否则会发生危险。
注意	搬运时不可用门把手,应从烤箱底部抬起,轻搬轻放。
	固定电烤箱时,柜体底部应有承重60Kg以上平台支撑,不能仅靠门框处螺钉固定。

安装前的准备与检查

• 烤箱的使用环境应该通风良好，并配备有效的通风设备。
  建议将电源插座设置在旁边橱柜内，距离烤箱0.3米以内便于插拔的位置。
• 请选择合适位置安装烤箱，以确保操作方便。
• 嵌入烤箱的橱柜及烤箱接触到的墙壁，须使用可耐85℃的黏合剂,这样可以防止表面变形或涂层分离。

安装方法

● 安装前检查，确定单独使用16A插座，确保可靠接地。
- 将电源线插入插座中。
- 将烤箱平稳推入已经预留好的橱柜开口中。
- 拉开门体，用4个固定螺钉将烤箱固定在与门面平齐的位置。
根据使用指南进行试机。

安装示意图：电烤箱尺寸及橱柜尺寸 OBT600-10系列

5.54 1.8 5.95 5.62

尺寸 600 +500 +500 3 600 ≥100 ≥500 600 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥500 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥250 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≥2.50 ≤600 600

使用指南

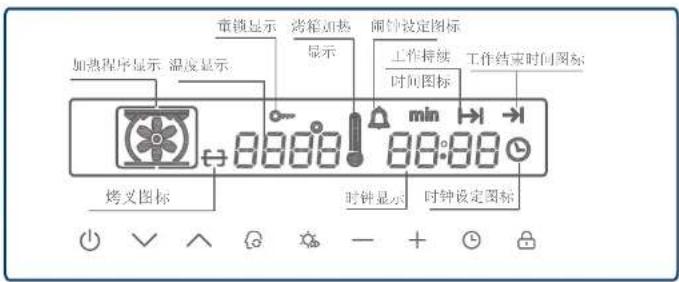

控制面板

加热程序显示 温度显示 重锁显示 考箱加热 显示 闹钟设定图标 工作持续 时间图标 工作结束时间图标 8:00 8:00 min 时钟显示 时钟设定图标 烤叉图标

按键说明

按键功能说明
➊	用于电源开关	触摸此键持续2秒,可实现烤箱的开关。
√	用于向下、向上选择功能	通电状态下,触摸此键可实现选择需要的加热程序。
^
➁	用于设定记忆功能	在任意工作程序下,设定完毕功能和温度后,在湿度处于闪烁时触摸此键便可记忆当前加热程序。无论关闭烤箱或者烤箱断电,下次开机时直接触摸此键即可进入记忆程序。为了保存另一个设置,在设定完毕另一程序,温度处于闪烁的状态时,触摸此键,新的设置将代替以往的保存设置。
➂	用于快速加热	快速加热功能主要用于烤箱的顶热:设定好功能和温度后,触摸此键可使烤箱内温度快速达到设定温度。
-	用于调节温度、时间	设定好功能后,触摸此键可设定不同的温度。在设置时钟、闹钟、工作持续时间和工作结束时间时,触摸此键可实现时间的加减。
+
➉	用于设置时钟、闹钟、工作持续时间、工作结束时间	开机状态下,触摸此键可设定时钟、闹钟、工作持续时间和工作结束时间。多次触摸此键,当需要设定的功能图标闪烁时,可通过“-”、“-”键调节时间,调节完成5S后,自动接受设置。
➌	用于锁定、解锁控制面板	通电状态下,持续触摸此键5S可锁定控制面板,钥匙图标出现,此时任何按键均不起作用。儿童锁状态下触摸此键5S可解除锁定。

使用指南

操作步骤

初次上屯

1、初次接通电源时(主开/关按键在关闭状态)，时钟图标“②”闪烁，屏幕上时间

显示为00:00

2、触摸时钟键“①”，时钟数字常亮，同时屏幕上时间显示值为12:00.

时钟图标“②”消失：触摸时钟键“①”2次，用户进入时间设置模式，时钟图标

“①”处于闪烁状态

3、触摸“+”或“-”键进行调节，直至当前时间。

4、触摸时钟键“①”确认设置时间，屏幕停止闪烁。

如不按下任何按键，则时钟数字在5秒后会常亮，显示时间为0:00，此时也可触摸时

钟键“①”调整时钟。

时钟的设置为可选。不设置时钟时，烤雏将持续工作。

烤箱掉电（如停电、拉闸等）后，需要重新设置时钟。

正常操作

1、开机

长按电源图标“①”约2S，进行开机，响的一声后屏幕显示“□”。

2、选择功能

连续触摸“√”或“^”键，直至显示需要的功能。此时一个默认的温度值闪

亮，以示下一步需要设置烘烤温度。

3、设置温度

连续触摸“+”或“-”键，直至显示需要的温度。

4、设置时间

触摸“①”键设置烘烤时间。此操作详见时钟设置。

5、关机

非重锁状态下，长按电源图标“①”约2S，嘀的一声后功能图标，温度显示将熄灭。

功能选择完成后，5S内不操作，系统将以默认温度开始工作。

时钟设置

通过连续触摸“①”键，可进行以下功能的设置。

闹铃

设置闹铃后，倒计时结束时，蜂鸣器会响起以进行提示，按任意键可取消蜂鸣。这个功能不会影响烤箱的工作。

1、重复触摸时钟键“ Ⓤ ”直至屏幕上的向钟标识 “ △ ”闪烁，同时时间显示屏上方出现“min”图标。

使用指南 使用指南

2、连续触摸“+”或“-”键，直至显示需要的时间。

3、设置完成后，可继续触摸“②”键进行其他设置，或者约5S后系统自动确认设置。

工作持续时间→：

设置烤箱工作时间段。烤箱工作相应时间后，将自动关闭。

1、重复触摸时钟键“①”直至屏幕上的闹钟标识“→”。闪烁

2、连续触摸“+”或“-”键，直至显示需要烤箱持续工作的时间段。

3、设置完成后，可继续触摸“②”键进行其他设置，或者约5S后系统自动确认设置。

工作结束时间 → :

设置烤箱工作结束点。烤箱工作到相应时间点后，将自动关闭

1、重复触摸时钟键“①”直至屏幕上的闹钟标识“→”。闪烁

2、连续触摸“-”或“-”键，直至显示需要烤箱结束工作的时间点

3、设置完成后，可继续触摸“②”链进行其他设置，或者约58后系统自动确认设置。

时钟

设置或者核对当前时间。

1、重复触摸时钟键“②”直至屏幕上的闹钟标识“③”，闪烁

2、连续触摸“-”或“-”键，直至显示正确的当前时间。

3、设置完成后，约5S后系统自动确认设置。

注意	工作持续时间调整范围:0<工作持续时间<2h工作结束时间调整范围:当前时间<结束时间<当前时间+24小时满足此关系:结束时间=当前时间+持续时间例:当前时钟为12:00,工作持续时间设置30min,工作结束时间将默认为12:30。若将工作结束时间调整为12:40,则烤箱将在12:10开始工作,于12:40结束。
	烤箱工作结束时间功能优先于时间显示功能显示(即工作结束时间设定完毕后显示屏默认显示烤箱工作结束时间)。

自动关断功能

每种模式都有一个最大工作时间，烤箱工作被温度、时间和如下的工作模式限制。自动关断功能根据如下的标准：

温度选择 工作时间限制
20--120°C 24h
121-200°C	6h
201-250C3h

功能说明

功能/图标	功能负载/图标说明	用途(烤箱最底层为第一层)
	上部外电热管+下部电热管	顶部和底部同时加热,烤箱内部上下热量分布均匀。适用于在烤箱第三层单层烘焙。
	上部外电热管+下部电热管-对流风机	顶部和底部同时加热,后部对流风机使烤箱内部温度更加均匀。适用于在烤箱第一、三层大面积烘焙
	后部电热管+对流风机	从后部用热风对烤箱进行整体加热。烤箱内整体温度分布均匀。适用于多层烤制。
	后部电热管+对流风机-下部电热管	底部和后部同时加热。适用于制作皮萨,同时也适用于多层烤制潮湿较重的蛋糕,水果蛋糕等。
	下部电热管+对流风机	底部加热,后部对流风机使烤箱内部温度更加均匀。适用于在烤箱第一、二层烘焙。
	下部电热管	底部加热,烤箱内部下层温度高。适用于在烤箱第一、二层烘焙。
	上部内电热管	顶部加热,烤箱内部上层温度较高。适用于在第四、五层进行小面积烧烤。
	上部外电热管+上部内电热管+对流风机	从顶部加热,同时带有后部均热风扇均匀烤箱温度。适用于单层烤制大块的肉或家禽。
	上部外电热管+上部内电热管	顶部加热,烤箱内部上层温度较高。适用于在第四、五层进行大面积烧烤。
	对流风机+后电热管	对流风机工作,后部电热管短时辅助工作。适用于对食物的除能解冻。

附加功能(烤叉功能)

功能/图标	功能负载/图标说明	用途
		适用于旋转烧烤大块的肉或家禽。
注意	此功能适用于本机型。此功能出厂默认设置为开启,可通过模 式设置取消或开启,具体操作见“模式设置”。
	烤叉最大可承受2.5kg的食物

- 记忆功能：

记忆功能用于快捷进入常用功能。

设置好烤箱功能和温度后，长按“○”键，嘀一声响后，当前设置将被保存。

下次开机时，可直接按“○”键调用保存的设置。

修改设置后，再次长按“◎”键，新的设置将替换之前的设置。

快速加热功能

快速加热功能用于烤箱的快速预热。

设置好烤箱功能和温度后，按“☀”键，喝一声响后，烤箱将进入快速加热模式。

使用指南

快速加热模式被激活后，温度标识条“！”中的三段显示会同时闪烁直至内腔温度达到设定温度。

注意

烤箱设置温度 <100^ 时无快速加热功能。

快速加热时，最多的负载同时工作，达到预设温度后，烤箱将按预设程序工作。

- 童锁功能：

童锁功能用于防止烹饪过程中的误操作。

通电状态下，长按“💡”键约5S，嘀一声响后将启动童锁功能，屏幕上显示“💡”。此时按任何触摸键时，操作将不起作用。 再次长按“💡”键约5S，嘀一声响后将关闭童锁功能，屏幕上不再显示“💡”。

半自动模式：

半自动模式即设定工作持续时间，工作结束按默认不设定。此时烤箱将在设置完毕约5S后开始工作，工作完成后自动关机。 具体设定参照时钟设置。

全自动模式：

全自动模式即设定工作时间+工作结束时间。此时烤箱将工作相应时间并在设定的结束时间结束工作，自动关机。 具体设定以及示例参照时钟设置。

注意

使用此功能时，必须先进行时间设置，再进行温度设置，此功能才能有效。

智能降温功能：

当烤箱内部温度达到一定值时，顶部冷却风机运行，以对内部空间及元件进行降温。注：烹饪结束并关机后，若腔内的温度仍过高，冷却风机将自动继续运转，直至降至适宜温度。

模式设置：

在烤箱关闭状态下，长按“○”键约5S，可进入模式设置进行个性化设置，详见下表。

模式	选择	In 0 In 1
模式1	童锁功能	通电后屏幕处于解锁状态 通电后屏幕处于锁定状态
模式2	时钟显示	关机20S后时钟不再显示	时钟总是显示
模式5	烤叉图标		显示不显示

操作步骤（以模式2设置为例）：

1、待机状态，长按“○”键5秒，屏幕显示1 In 0；

2、按“∨、∧”键调整前面数字至2，按“+”、“-”键调整后面数字为0或1；

3、按P键确认，设置完成。

此系列产品用到了模式1、2（OBT600-10GD还用到模式5），其他模式为预留功能，请勿自行设置。

烹饪建议

由于制造过程中残留的油脂以及其他保护物质的存在，烤箱初次使用时，可能会有异味，请选择 ☑ 或 ⚙ 功能，设定温度250℃持续工作1h，然后打开烤箱门通风使异味溢出。
本指南列举了食物烹饪的温度范围和大致时间，也可以通过调节来满足您的个人爱好。
- 为了获得最佳效果，请先将烤箱预热，待温度指示灯灭（全机械控制烤箱）或设定闹钟倒计时完成，蜂鸣器响起表示预热完成后，再将食物放入。
- 使用带有风扇的功能时，建议将温度设置调低约10℃-20℃，或将时间减少约10分钟。具体的烹饪效果请根据个人喜好调整。
- 食用前请确保食物已经充分烹调。
表格中的数值仅供参考，具体请根据您的经验和喜好进行调整。
部分菜品以及功能仅限特定机型。

警示

烘烤过程中需要开门时，请不要直接面对内腔，以免烫伤！

开门取物时，请佩戴高温手套或使用烤盘夹，切勿直接接触高温部件。

甜品

烘烤表格

甜品
食物功能	重量		放置层数(上下向上)	预热时间/min	温度/°C	烹饪时间/min
饼干		0.5Kg	2 10	150-170		10-15
		0.5Kg		10	140-160	15-202
瑞士蛋卷		0.5Kg	2	10	170-190	10-15
		0.5Kg	2	10	160-180	10-15
松糕		1Kg	3	10	180-200	20-30
		1Kg	2	10	180-200	20-25
葡萄干糕饼		0.5Kg	2	10	190-210	60-65
		0.5Kg	2	10	180-200	50-55
杯型糕饼		0.5Kg	2	10	180-200	25-30
		0.5Kg	2	10	170-190	25-30

烹饪建议 烹饪建议

食物	功能	重量		放置层数(由下向上)	预热时间/min	温度/°C	烹饪时间/min
泡芙			0.25Kg	2	10	200-220	20-25
			0.25Kg	2	10	180-220	20-25
苹果派			1Kg	3	5	150-170	50-60
			1Kg	2	5	150-170	50-60
面包片			0.3Kg	5 5 3		250
披萨			0.5Kg	3	10	230-250	15-20
			0.5Kg	3	10	210-230	15-20
烤土豆			1Kg	3	10	200-220	60-65
			1Kg	3	10	200-220	50-55

甜品烘烤说明
- 烘焙甜品时要把蛋糕置于已预热的烤箱中。
为防止蛋糕肩落下，烘烤过程中不要打开烤箱门。
● 建议使用黑色烘烤盘，颜色浅的烘烤盘会反射热量，面包烘烤颜色达不到金黄色。

常见问题及建议

烹饪 问题		建议
烤蛋糕	蛋糕皮太硬或干	将温度调高10度,缩短烘烤时间
	蛋糕皮脱落	少加水或将温度调低10度
	蛋糕皮烤黑	将其放到下面的搁架,调低温度,延长烘焙时间
	蛋糕里面烤的很好外面很粘	少加水,调低温度,延长烘焙时间
	蛋糕粘在盘子上	涂油在盘底,在盘底撒上面粉或垫上不透油的纸
烤面包	面包皮掉落	减少加水量
	面包底部颜色太轻	使用颜色较深的烤盘或将烤架位置降低
	夹生	降低烘烤温度、增加烘烤时间
表格中的烘烤参数只是参考,具体应根据您的经验和喜好进行调整

肉类、鱼类

肉类烘烤表格

肉类
食物	功能 重量		放置层数(面下向上)	预热时间/min	温度/°C	烹饪时间/min
排骨		1Kg	5	5	250	12-15(一面)12-15(另一面)
		1Kg	3	10	190-210	30-40
		1Kg	3	10	170-190	30-40
羔羊肉		1.5Kg	3	10	210-230	50-55
		1.5Kg	3	10	190-210	45-50
烤鸡		1Kg	3	5	250	30-35(一面)30-35(另一面)
		1Kg	2	5	190-210	60-70
		1.5Kg	3	10	250	60-70
牛排		1Kg	3	10	220-240	15-20(一面)10-20(另一面)
		1Kg	5	5	250	15-20(一面)10-20(另一面)
		1Kg	2	5	210-230	25-35
		1Kg	2	5	210-230	25-35
猪排		1Kg	3	10	220-240	15-20(一面)10-20(另一面)
		1Kg	5	5	250	15-20(一面)10-20(另一面)
		1Kg	2	5	210-230	25-35

烹饪说明

鱼类烘烤表格

鱼类
食物	功能	重量	放置层数(鱼下向上)	预热时间/min	温度/°C	烹饪时间/min
烤鱼		1Kg	2	10	210-230	50-60
		1Kg	2	10	190-210	60-70
鱼片		1Kg	4	5	250	10-15
三文鱼		1Kg	3	5	210-230	20-25
		1Kg	3	5	200-220	15-20
真鲷		1.5Kg	3	10	180-200	30-35
		1.5Kg	3	10	170-190	25-30
鲸鱼		1Kg	3	10	170-190	15-20
		1Kg	3	10	160-180	10-15
鳕鱼		1.5Kg	3	10	190-210	25-30
		1.5Kg	3	10	180-200	20-25

肉类、鱼类烘烤说明
在烘烤家禽和鱼类的时候，将温度设置在180度到250度之间。
- 要烘烤外脆内嫩且多汁的牛羊肉，最好先短时间将温度设置到高温200度-220度之间，然后将温度调低。
- 当使用烤架进行烧烤时，需要将烤盘放在烤架下面，以防调料、油脂等滴到内胆上。
- 表格中标注了温度、层数和烘烤时间，但由于肉的种类、大小、肉质等的差异，可能会有偏差。
- 烧烤时需要将门关闭。

肉类、鱼类烘烤小技巧

- 使用浅色搪瓷烤盘、耐热玻璃盘或者陶瓷器皿。

用锡纸覆盖烤肉或鱼，可以保持水分并且保持烤箱清洁。

- 放置食物前，将烤架用油涂抹，防止食物黏贴在烤架上。

清洁与维护

[6w07]	清洁前必须断开电源。
	烤箱应该在每次使用完成后进行清洗。
	待烤箱完全冷却后再对烤箱进行清洁。对旋钮控制的机型,选择带有风扇的功能并设定时间但不设定温度时,将只有风扇运行,此功能可用于冷却烤箱。若烤箱有乘功能可选用此功能。
	不能使用热蒸汽清洗烤箱。

清洁内胆

按如下步骤将挂架和滑轨拆下

1）按照图1中箭头的方向用力，将挂架最底部的两条从固定鞘中移除。
2）按照图2中箭头所示方向将挂架旋转。

3）按照图3中箭头的方向将挂架从内胆槽中移出。
4）从挂架的背面将连接挂架和滑轨的螺丝拧下，即可将滑轨拆下。

在碗中加入250ml水，将其放在烤箱第一层位置上，关闭烤箱门。
设定温度为50℃，选择底部加热功能，并设定定时器30min。
待功能完成后，打开烤箱门，用抹布或者海绵蘸取带有洗涤液的温水擦拭内腔。
清洗完成后，请将烤箱内壁擦干。

注：装回滑轨和挂架时，步骤反之。

清洁面板

用抹布或者海绵蘸取带有洗涤液的温水擦拭面板。

注：对带旋钮的机型，清洁面板时，不要拔掉旋钮。

清洁与维护

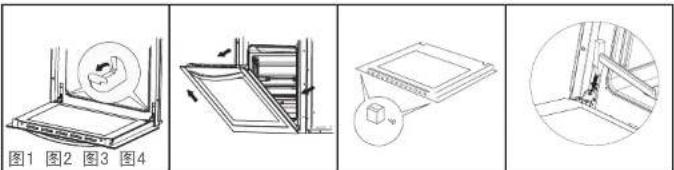

清洁门体

- 按如下步骤将门体拆下。

1) 将门体打开至90度。
2）将烤箱左右两铰链的压舌打开至最大角度，如图1。
3）轻轻关上门，待铰链转动一个合适角度后，将门体向上稍稍提起，然后向外拉即可将门体拆下，如图2。
4）拆除门体上部两角处的塑料固定件，将内玻璃取下，如图3。

用抹布或者海绵蘸取带有洗涤液的温水擦拭玻璃。
- 按反顺序将门体装好。

注：1)装回门体时，应确保铰链下部的凹槽正确的装到门框上的孔中。

2) 安装门体时，门体铰链上的压舌应用力压紧，如图4。

图1 图2 图3 图4

警示	停止工作,待机器冷却后,再进行清洁保养工作。
	不得使用汽油,酒精,及其他有机溶解剂,去污粉等。以免机器变色,表面漆裂。应使用专用中性清洁剂对烤箱进行清洁养护。
	应定期清洗烤箱,最好每次使用后都及时清洗,以免下次使用时出现油烟或异味。清洁时打开灯以便于看清烤箱表面。烤箱内膛详记要用少量洗涤液加温水稀释后用来清洗,清洗完烤箱后立即用柔软的布擦干。
	不要用尖锐的工具清洗门体以及内胆,以免造成玻璃碎裂或划伤内胆。
	更换灯泡前确保烤箱断开电源。请确定使用耐高温灯泡或与售后服务中心联系。
	不要把过重的物体放在烤箱门上,以免损坏门体。

故障排除

故障排除

故障描述可能导致故障的原因解决办法
烤箱不工作	没有电源供应。烤箱没有接通电源。	检查电源连接状况。正确连接电源。
烤箱照明灯不亮	烤箱灯泡问题。烤箱电源连接问题或保险丝烧断。	扭紧或更换新的高温灯泡。接通电源或检查保险丝。
烤箱运行时有烟冒出	烤箱内有残余油脂。	清洁烤箱内的残留油脂。
烤箱电源关闭后仍有电机响声	烤箱冷却电机工作,冷却烤箱。	完全属于正常。
烤箱内玻璃不清澈,有油滴现象	烘烤食物产生了油滴或水分。	烤箱冷却后清理烤箱门内玻璃。
烤箱关门时有“咔哒”声	烤箱门体铰链上的压舌未压紧	将铰链上的压舌用力压紧
出现其他故障或有不明之处,请与售后服务中心联系。售后服务电话:4006 999 999

售后服务

尊敬的海尔用户：感谢您选择、使用海尔产品。

我们承诺：

您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成效增值服务：

“1”：送货安装服务一次就好

“5”：五项组合服务：

【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。

【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品寿命。

【C】一站式通检，对用户家其他电器逐一通检保养。

【D】健康测水质，对用户家进行“一问，二看，三测，四检”水质检测并讲解到位。

【下】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供

上门设计、送货、安装、维保一条龙服务。

体现海尔真诚，贴心的服务。海尔友情提醒您：

海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目而支付

材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，也可登陆http://fwww.rrs.com

查询，给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话

4006 999999或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com，在线安装、报修。

海尔洗碗机有限公司保修说明

尊敬的用户：

感谢您使用海尔产品，我公司将按照《中华人民共和国消费者权益保护法》和国

家技术监督局有关规定，凭发票为您提供下列服务：

1、本产品是经过严格的质量管理以及检验过程的产品。

2、整机免费保修1年（自购买日起，以发票中日期为准）。如果延长保修期，则以

本公司售后服务政策为准。

3、下列情况，不属于免费服务范围：

A. 不能出示发票：

D. 发西海之

C. 章外因素或使用不当造成损坏。

B.未经我公司许可，自行修理造成的损坏。

E. 超过三包有效期，经修复仍可继续使用。

4、单位、商店、学校、宾馆等场所使用的公用机整机保修二个月，主要零部件保

修一年。

5、主要零部件免费保修项目详见下表：

产品名称	主要零部件免费保修期限	主要零部件明细
家用电烤箱	三年	控制板、电源板、加热元件

修理内容及确认

日期	修理内容	确认

保修说明：

当您需要正常咨询或维修时，请持购机发票与我公司当地售后服务中心联系。

请将购机发票妥善保管。

由于产品的改进，您购买的海尔电烤箱可能与说明书中的介绍不完全一致，除此道歉。

技术数据

技术参数

	电烤箱品名
型号	OBT600-10SDAOBT600-10GDA
额定电压	220V*
额定频率	50Hz
额定输入功率	2900W
外形尺寸(宽x深x高)(mm)	5 9 5 x 558 x 595
嵌入部分尺寸(宽x深x高)(mm)	5 5 4 x 542 x 579
净重/毛重	3 3 /3 6 .5 Kg
单层搁架额定承重量	15 Kg
容积	5 6 L
温度调节范围	30 °C 2 5 0°C

装箱单

名称	整机	说明书	烤盘	烤架	烤网	固定螺钉
数量1		1	1	1	1	4

技术数据

电气原理图
    note right of A: 配有烤鸡马达。
    note right of K: 冷却电机温控器

执行标准

本产品执行：

GB4706.1-2005《家用和类似用途电器的安全 第一部分通用要求》

GB4706.22-2008

《家用和类似用途电器的安全 驻立式电灶、灶台、烤箱及类似用途器具的特殊要求》
