用户手册 X10-4KP VIEWSONIC

作为全球领先的视觉解决方案提供商，ViewSonic®一直致力于超越全球用户对技术演进、创新和简化的期望。在 ViewSonic®，我们坚信，我们的产品有能力对世界做出积极的影响，我们有信心通过您选择的 ViewSonic® 产品为您提供更好的服务。

再次感谢您选择 ViewSonic®!

安全预防措施

开始使用投影机之前，请阅读以下安全预防措施。

• 请妥善保管本用户指南，以供日后参考。
• 请阅读所有警告并按照所有说明进行操作。
• 至少在投影机周围留有20" (50 cm)的间隙，以确保正确通风。
• 将投影机放置在通风条件良好的区域。请勿在投影机上防止任何物品，以免影响散热。
• 请勿将投影机放置在不平整或不稳定的表面上。投影机可能掉落，进而导致人员受伤或投影机故障。
• 如果投影机向左或向右倾斜10度以上, 向前或向后倾斜角度不超过 15^ , 请勿使用。
• 切勿在使用过程中直视投影机镜头。强光束可能会损害眼睛。
• 投影机灯亮起时，请切记要打开镜头快门或取下镜头盖。
• 投影机工作时，切勿用任何物体挡住投影镜头，否则会造成物体变热、变形甚至起火。
• 工作期间灯泡的温度会变得非常高。在取下灯泡组件进行更换之前，让投影机冷却约45分钟。
• 灯泡使用时间不得超过灯泡额定使用寿命。使用超出额定使用寿命的灯泡可能会导致灯泡在极少数情况下破裂。
• 除非已拔下投影机电源插头，否则切勿更换灯泡组件或任何电子组件。
• 切勿自行拆卸投影机。如果接触带电部件，内部存在的危险高压可能会导致死亡。
• 移动头藕应急时，请多加留意，以免投影机掉落或撞到其他物品。
• 请勿将任何重物放在投影机或连接线上。
• 请勿垂直放置投影机。否则投影机可能掉落，进而导致人员受伤或投影机故障。

• 请勿将投影机暴露于阳光直射或其他持续发热源之下。请勿安装在任何热源旁边，如散热器、热调节器、火炉、或其他可能使投影机温度提升到危险级别的的设备（包括放大器）。

• 请勿在投影机附近或投影机上面放置液体。液体如果溅入投影机内会导致投影机故障。如果投影机受潮，请断开其与电源的连接，并致电当地的服务中心维修投影机。

• 当投影机在运行时，您可能会感觉有热气和气味从通风栅中排出。这是正常现象，而不是产品缺陷。
• 请勿尝试曲解极化或接地类型插头的安全用途。极性插头有一宽一窄两个插片。接地型插头有两个插片和一个接地插片。宽插片和接地插片用于确保用户安全。如果插头无法插入插座，请使用适配器，不要尝试强行将插头插入插座。
• 连接到电源插座时，请勿拔下接地插片。请确保接地插片一直插入。
• 防止电源线被踩踏或受挤压，特别是在插头以及与投影机的连接点等处。
• 某些国家的电压不稳定。根据设计，此投影机在100到240伏特的交流电压范围内可以安全运行，但停电或电压波动超过±10伏特时无法工作。在电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间断电源(UPS)来连接投影机。
• 如果发现冒烟、异常噪音或异味，请立即关闭投影机并致电经销商或ViewSonic®。继续使用投影机会有危险。
• 仅可使用制造商指定的连接件/附件。
• 如果投影机长时间不用，请将电源线从交流插座中拔下。
• 所有维修工作皆应由合格维修人员处理。

RG2

注意：本产品可能发出危险的光学辐射。当有任何亮光源时，请勿盯着光束看，RG2 IEC 62471-5:2015。

安全注意事项 - 吊装

在使用投影机之前，请仔细阅读以下安全预防措施。

如果您要吊挂安装投影机，我们强烈建议您使用合适的投影机吊装套件，并确保投影机安装得安全且牢固。

如果使用的投影机吊装套件不合适，则存在安全风险，即由于连接时使用的螺钉规格或长度不正确导致投影机从天花板上掉落。

您可以从购买投影机的经销商处购买投影机吊装套件。

内容

安全预防措施.... 3

简介 9

特性....9

包装物品....10

产品概览....11

投影机 - 控制和功能.... 11

连接端口....13

遥控器 - 控制和功能.... 14

遥控器 - 有效范围.... 15

遥控器 - 更换电池.... 15

初始安装.... 16

选择位置 - 投影方向 ..... 16

投影尺寸 17

安装投影机....18

连接....19

连接到电源....19

蓝牙遥控器....20

vRemote应用程序 21

连接外部设备....22

HDMI 连接 22

USB-C连接....22

无线屏幕镜像....23

连接音频....28

蓝牙扬声器....28

连接到网络....29

Wi-Fi连接 29

自定义SSID.... 31

有线LAN连接 33

使用投影机.... 34

启动投影机....34

首次激活....34

投影方向.... 34

网络设置.... 35

选择输入源....36

调整投影图像....37

调整投影机的高度和投影角度 37

关闭投影机....38

已选输入源 - 屏幕显示(OSD)树 39

操作投影机.... 51

主屏幕....51

主屏幕 - 屏幕显示 (OSD) 菜单树 ..... 52

菜单操作....55

应用中心....55

文件管理....57

设置....61

附录 76

规格....76

投影尺寸....78

时序表....78

HDMI/USB-C 视频时序 78

IR控制表....80

词汇表....81

故障排除....83

LED指示灯 84

维护 85

一般注意事项....85

清洁镜头....85

清洁机壳 85

存放投影机....85

法规和服务信息 86

符合性信息....86

FCC 合规声明....86

加拿大工业部声明....86

欧洲国家CE符合性....87

RoHS2符合性声明 88

印度有害物质限制....90

产品达到使用寿命后的产品处置 90

版权信息....91

客户服务....92

有限保修....93

简介

ViewSonic® X10-4KP投影机将令人惊叹的4K分辨率与智能流媒体功能和便携式设计相结合，可在任何房间内提供类似影院的体验。X10-4KP采用轻巧的设计、配有易于抓握的手柄和短焦镜头，可以方便地从在各房间、室内和室外之间移动。X10-4KP配有亮度为2,400流明，并具有Wi-Fi连接功能，允许用户从他们喜欢的供应商传输内容。

特性

• 短焦镜头设计只从距离1.77米处便可投影100英寸的屏幕。
• 自动垂直梯形校正会自动校正失真图像。
• 蓝牙扬声器、自动对焦和屏幕镜像功能。
• USB-C用于视频传输和供电。

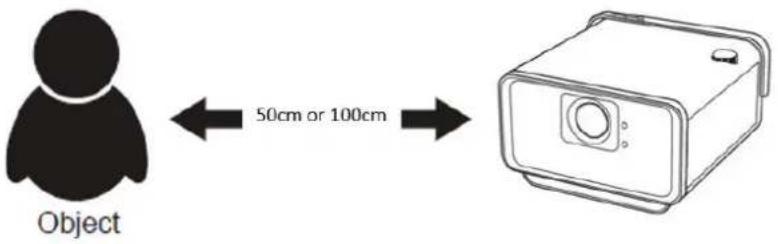

• 物体过于靠近光源(50厘米或100厘米)时,会提供护眼功能。
• 16 GB内部存储空间（最多12 GB可用于用户存储）。
• 各种颜色模式可用于不同投影目的。

包装物品

项目 说明

[1] X10-4KP投影机

[2] 遥控器

[3] 快速使用手册

[4] 电源线

[5] USB-C线

[6] Wi-Fi加密狗

[7] 电池

注：包装中随附的电源线和视频线可能有所不同，具体视您所在国家/地区而定。请联系您当地的经销商了解更多信息。

产品概览

投影机 - 控制和功能

按键 说明
Power(电源)	在待机模式和开机模式之间切换。
Volume(音量)	增大/减小音量。

端口 说明
[1]交流电源线插孔 交流电源	线插孔
[2]Wi-Fi加密狗 Wi-Fi加密狗插口
[3]S/PDIF S/PDIF信号输出插口
[4]AUDIO OUT(3.5毫米插孔)	音频信号输出插座
[5]AUDIO IN(3.5毫米插孔)	用于蓝牙模式的音频信号输入插口
[6]HDMI 1 ^1 HDMI端口 ^3
[7]HDMI 2 ^1 HDMI端口 ^3
[8]USB-C ^2 USB-C端口
[9]MICRO SD	Micro SD插槽(SDXC最大为64 GB - FAT32/NTFS)
[10]LAN RJ45 LAN端口
[11]USB 1(5V/1.5A输出)	A型USB 2.0端口(USB读取器 - FAT32/NTFS)
[12]USB 2(5V/2A输出)	A型USB 3.0端口(USB读取器 - FAT32/NTFS)
[13]重置按钮	用于重新启动投影机的重置按钮 ^4
[14]红外线传感器	用于遥控的红外线传感器

^1 支持HDCP2.2/HDMI2.0。

^2 请使用随附的USB-C线，并确保USB-C设备支持视频传输。

^3 iPhone/iPad用户需要额外购买适配器。为避免兼容性问题，请使用Apple授权附件。

4 如果系统死机,请将回形针插入Reset(重置)按钮以重新启动投影机。

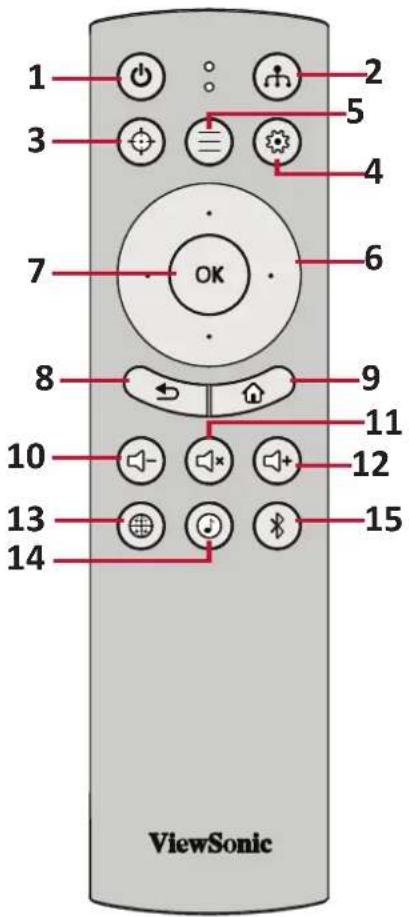

遥控器 - 控制和功能

Button Description
[1]电源 开启或关闭投影机
[2]信号源		显示输入源选择条
[3]对焦		自动对焦图像。要进行手动调节,请按住遥控器上的Focus(对焦)按钮3秒钟。
[4]设置		显示Setting(设置)菜单
[5]应用程序菜单		显示Application(应用程序)菜单。
[6]上移/下移/左移/右移	()	导航并选择所需菜单项并进行调整
[7]确定		确认选择
[8]返回	()	返回之前的屏幕。
[9]主屏幕		访问Home(主页)菜单。
[10]降低音量		减小音量。
[11]静音		静音/取消静音。
[12]升高音量		增大音量。
[13]网络设置		显示网络设置。
[14]音频模式		显示音频模式设置。
[15]蓝牙		启动蓝牙搜索。

1 2 3 4 5 6 7 OK 8 9 10 11 12 13 14 15 ViewSonic

遥控器 - 有效范围

为确保遥控器的正常使用，请按照以下步骤操作：

1. 握持遥控器的角度必须在垂直于投影机红外线遥控传感器30°的角度范围内。
2. 遥控器和传感器之间的距离不得超过8米（约26英尺）。

注：有关红外(IR)遥控传感器的位置，请参见插图。

1. 按下防滑片并滑动，取下遥控器底部的电池盖。
2. 取出已装入的电池（如有必要）并安装两节AAA电池。

注：安装时注意电池的极性。

1. 将电池盖与底座对齐并将其推回原位，装回电池盖。

注：

• 避免将遥控器和电池置于过热或潮湿的环境中。
• 只应使用电池制造商推荐的相同或同类电池进行更换。
• 如果电池电量耗尽或您将长时间不用遥控器，请将电池取出，以防遥控器损坏。
• 请根据制造商说明和您所在地区的当地环境法规处理废旧电池。

初始安装

本节提供了初次安装投影机的详细说明。

选择位置 - 投影方向

个人喜好和房间布局将决定安装位置。安装时应考虑以下因素：

• 屏幕的尺寸和位置。
• 适当电源插座的位置。
• 投影机与其他设备之间的位置和距离。

投影机设计为安装在以下位置之一：

Location(位置)
桌上正投投影机放置在屏幕前方的地板附近。
吊装正投投影机倒挂于屏幕前方的天花板上。
桌上背投1投影机放置在屏幕后方的地板附近。
吊装背投1投影机倒挂于屏幕后方的天花板上。

^1 此安装位置需要一个背投屏幕。

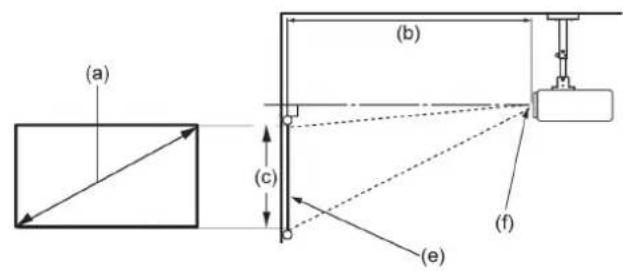

投影尺寸

• 16: 9图像投影在16: 9屏幕上

注：(e) = 屏幕/(f) = 镜头中心

16: 9图像投影在16: 9屏幕上

(a)屏幕尺寸		(b)投影距离				(c)图像高度		图像宽度
		最小值 最大值
英寸	厘米	英寸 米	英寸	米 英寸	厘米	英寸	毫米
30 76	.2 20.9 0	.53 20.9	0.53 14.7	37.36 26	.15 664
40 10	1.6 27.9	0.71 27.9	0.71 19.	6 49.81	34.86 886
50 12	7 34.8 0	.88 34.8 0	.88 24.5	62.26 43	.58 1107
60 15	2.4 41.8	1.06 41.8	1.06 29.	4 74.72	52.29 132	8
70 17	7.8 48.8	1.24 48.8	1.24 34.	3 87.17	61.01 155	0
80 20	3.2 55.7	1.42 55.7	1.42 39.	2 99.62	69.73 177	1
90 22	8.6 62.7	1.59 62.7	1.59 44.	1 112.07	78.44 19	92
100 25	4 69.7 1	.77 69.7	1.77 49 1	24.53 87	.16 2214
110 27	9.4 76.7	1.95 76.7	1.95 53	.9 136.98	95.87 2	435
120 30	4.8 83.6	2.12 83.6	2.12 58	.8 149.43	104.59	2657
130 33	30.2 90.6	2.3 90.6	2.3 63.7	161.88 1	13.3 287	8
140 35	55.6 97.6	2.48 97.6	2.48 68	.6 174.34	122.02	3099
150 38	1 104.5	2.66 104.5	2.66	6 73.5 18	6.79 130	74 3321
160 40	6.4 111.5	2.83	111.5 2	83 78.4	199.24 13	9.45 3542
200	508	139.4	3.54	139.4	3.54	98.1	249.05	174.32	4428

注：由于光学元件的差异，这些数字之间有 3 % 的容差。建议在永久安装投影机之前对投影尺寸和距离进行实地测试。

安装投影机

注：如果您购买第三方安装套件，请使用正确的螺钉尺寸。安装板的厚度不同，螺钉尺寸也不同。

1. 为最大限度地确保安装的安全性，请使用ViewSonic®壁装或吊装方式。

2. 确保用于将安装套件连接到投影机的螺钉符合以下规格：

3. 螺钉类型: M4 x 8

4. 最大螺钉长度: 8 ~mm

160.15 20.72 178.22 131

小心：

• 避免将投影机安装在热源附近。
• 天花板和投影机底部至少留有10厘米（3.9英寸）的间隙。

连接

本节介绍了如何将投影机与其他设备相连。

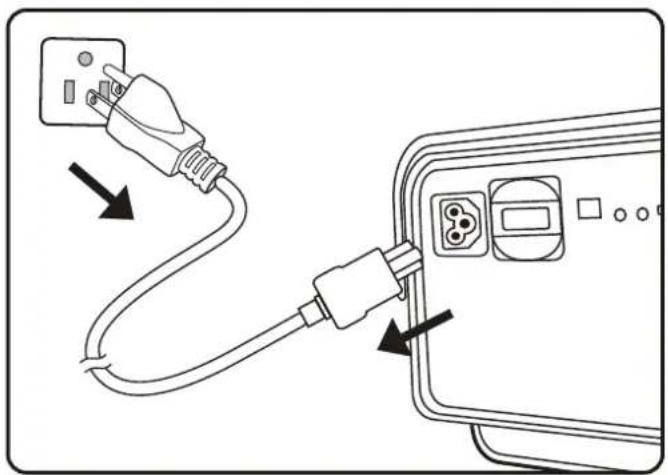

连接到电源

1. 将电源线连接到投影机后侧的交流输入插孔。

2. 将电源线插入电源插座。

注：安装投影机时，请在固定接线中安装便于使用的断开设备，或将电源插头连接到设备附近易于插拔的插座上。如果在投影机工作期间发生故障，请使用断开设备切断电源或断开电源插头连接。

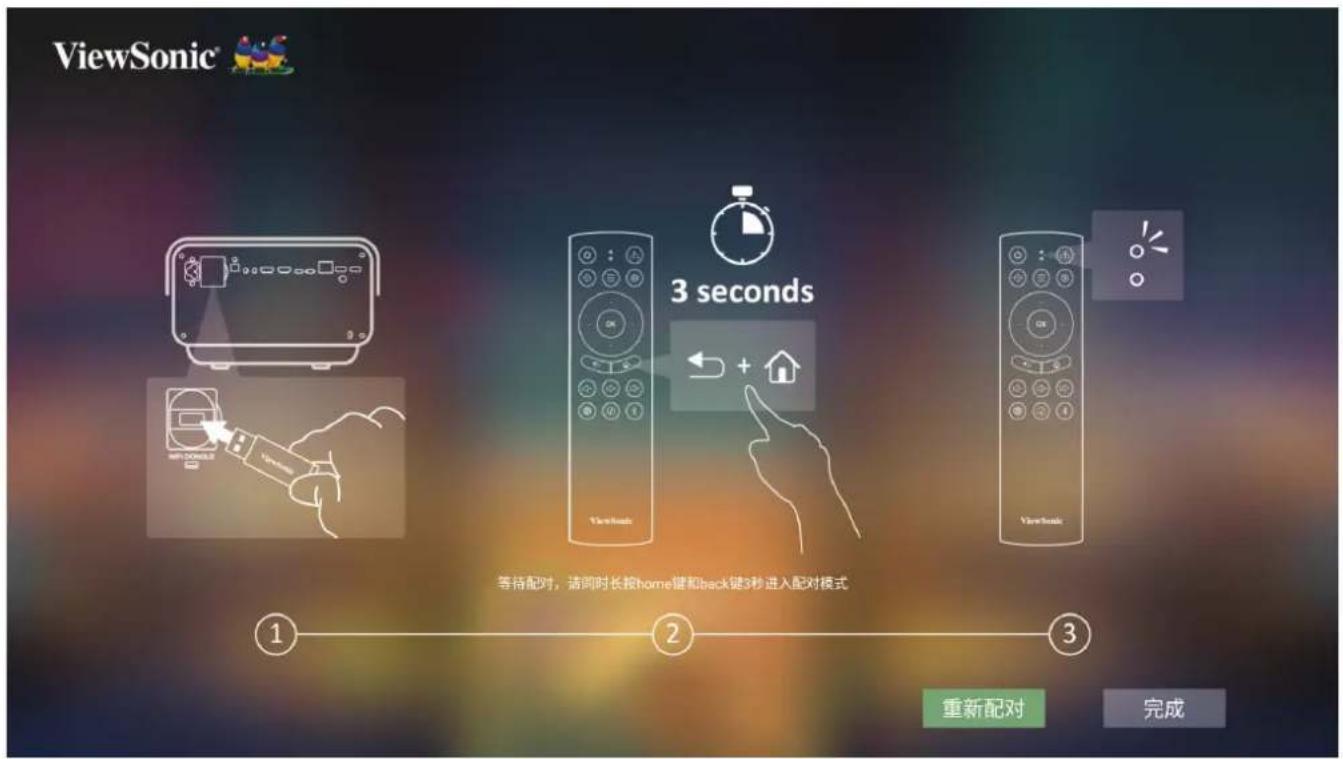

蓝牙遥控器

要通过蓝牙连接遥控器：

第一次开机时，在开机向导会出现连接蓝牙遥控器页面，供使用者配对。

依页面指示操作：

1. 接上Wi-Fi加密狗
2. 同时按”返回”和”主页(Home)”键三秒钟进入配对模式。
3. 进入配对模式时，遥控器上的指示灯会开始闪烁绿灯。
4. 配对成功时，会出现“配对成功”提示语。

ViewSonic® 3 seconds 等待配对，请问时长按home键和back键3秒进入配对模式 ① ② ③ 重新配对 完成

注：

1. 通过蓝牙连接遥控器可以使用户不再将遥控器对准投影机，即不再用作IR遥控器。
   2.一分钟没配对成功，遥控器会退出配对模式。
2. 如需要重新配对时，可以在应用中心找到蓝牙遥控器配对指南

vRemote 应用程序

vRemote应用程序允许用户通过其个人移动设备控制投影机。用户可以更改输入源、静音/取消静音或打开/关闭投影机。

要使用vRemote应用程序：

1. 从 Google Play 或 Apple App Store 下载应用程序并将其安装在您的移动设备上。
2. 启用、打开并登录应用程序。
3. 按“添加设备”图标。
4. 按“下一步”图标。
5. 使用相机扫描二维码。
6. 现在便可控制投影机。

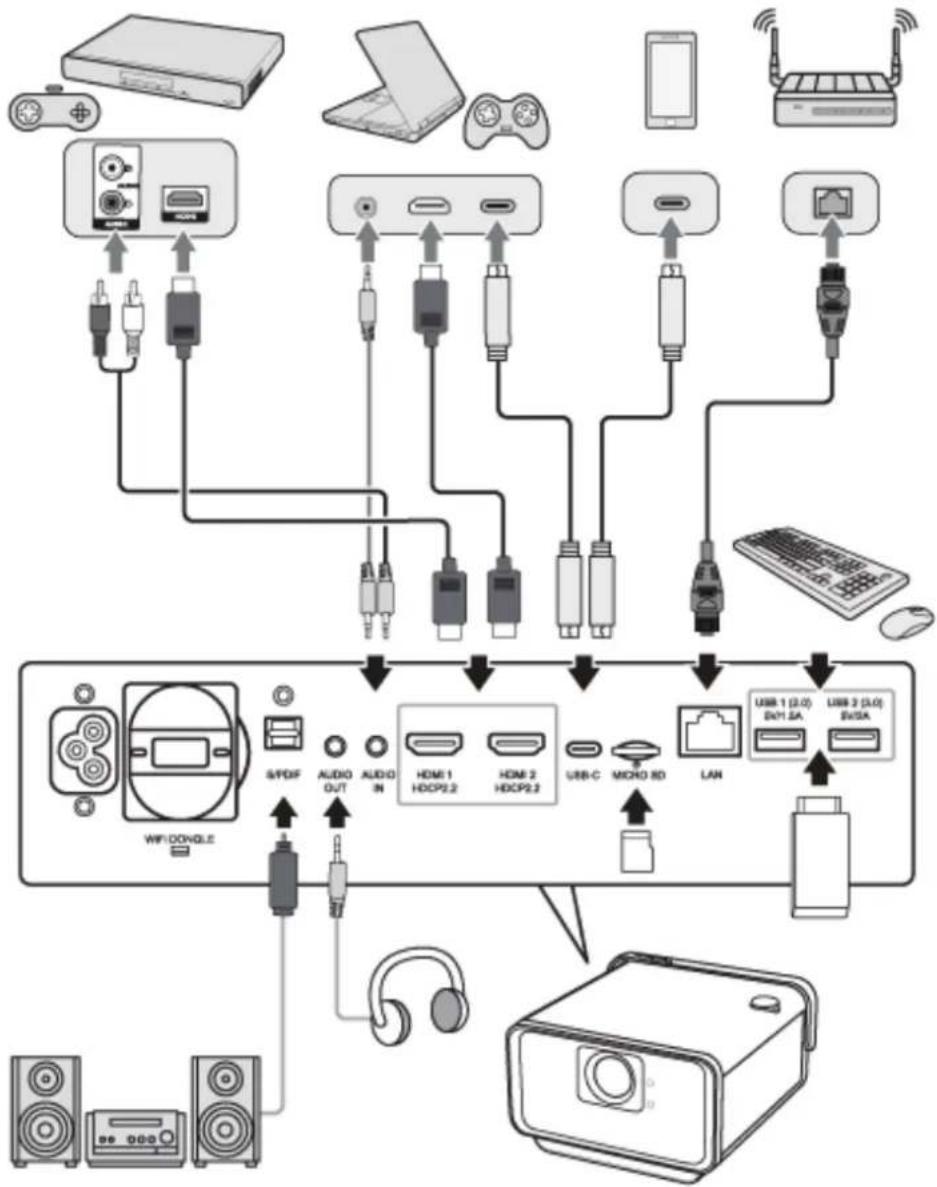

连接外部设备

HDMI 连接

将HDMI线的一端连接到视频设备的HDMI端口。然后将HDMI线的另一端连接到投影机的HDMI 1或HDMI 2端口(均支持HDCP 2.0/HDMI 2.2)。

注：iPhone/iPad用户需要使用额外的适配器。

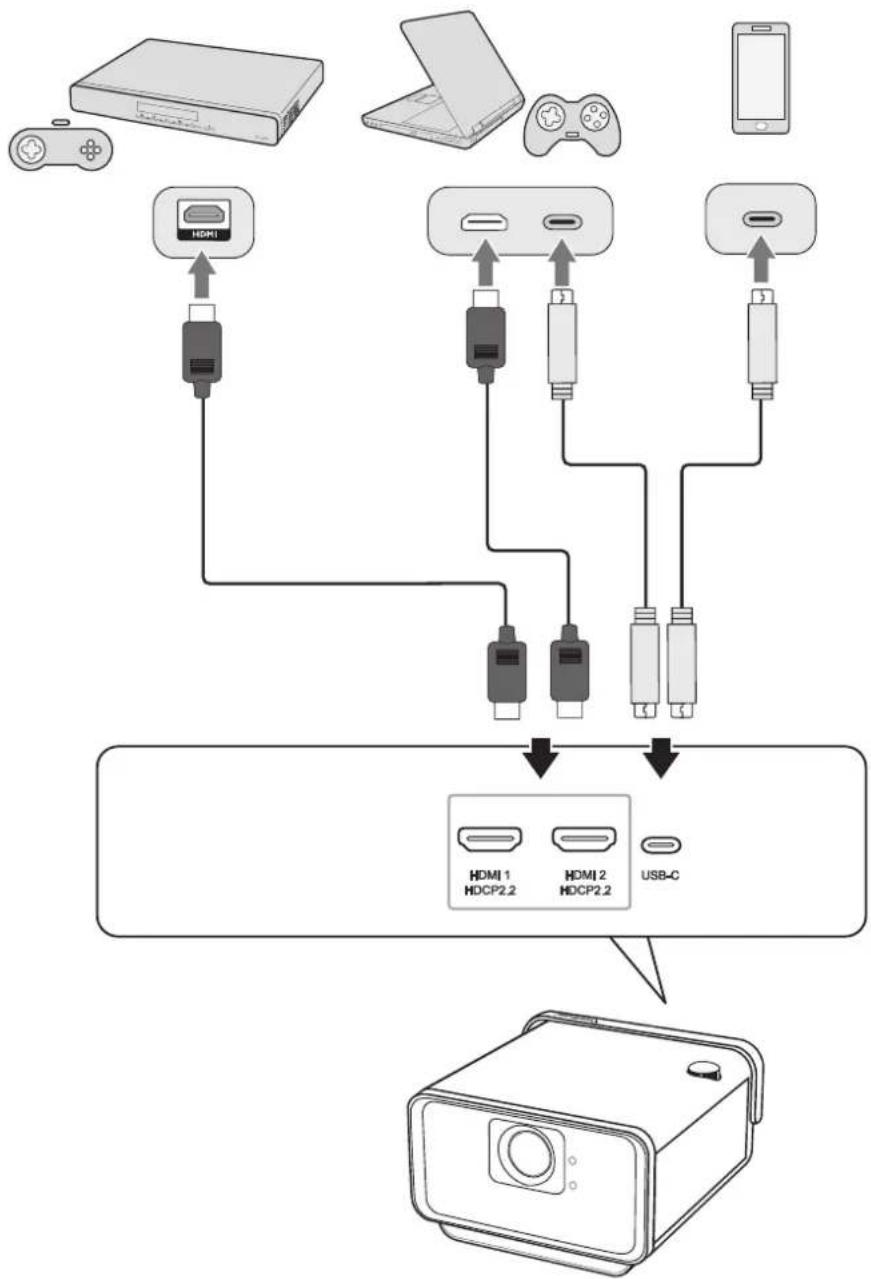

USB-C连接

将USB-C线的一端连接到设备的USB-C端口。然后将USB-C线的另一端连接到投影机的USB-C端口。

注：确保您的USB-C设备可以支持视频传输。


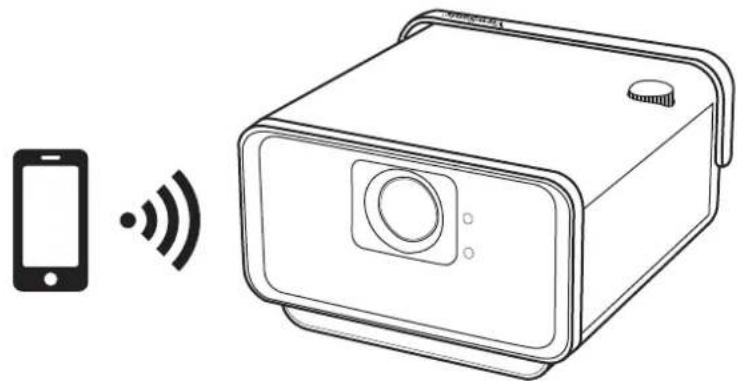

无线屏幕镜像

屏幕镜像为用户提供5GHz Wi-Fi连接，可用于镜像其个人设备上的屏幕。

注：确保设备已连接到与投影机相同的网络。

安装”乐播投屏”软件，用户可以通过镜像无线同屏个人设备之萤幕可适用之设备：

• iOS
  • Mac
• Android (不支持声音输出)
• Windows
• DLNA

1. 开启WIFI功能。
2. 出现可联机清单。
3. X10-4KP和投屏设备必须使用相同Wifi环境 (或利用手机可携式Wifi热点, 分享网路予X10-4KP)。

ViewSonic® 下午6:25 WiFi 打开 > VSaccess 已连接 T01 VSaccess2.4G DIRECT-BVVIEWBOARD-C01msGV ASUS_2.4G Jimmy's iPhone 网络设置 有线局域网 配置 IP 自动 > IP 地址

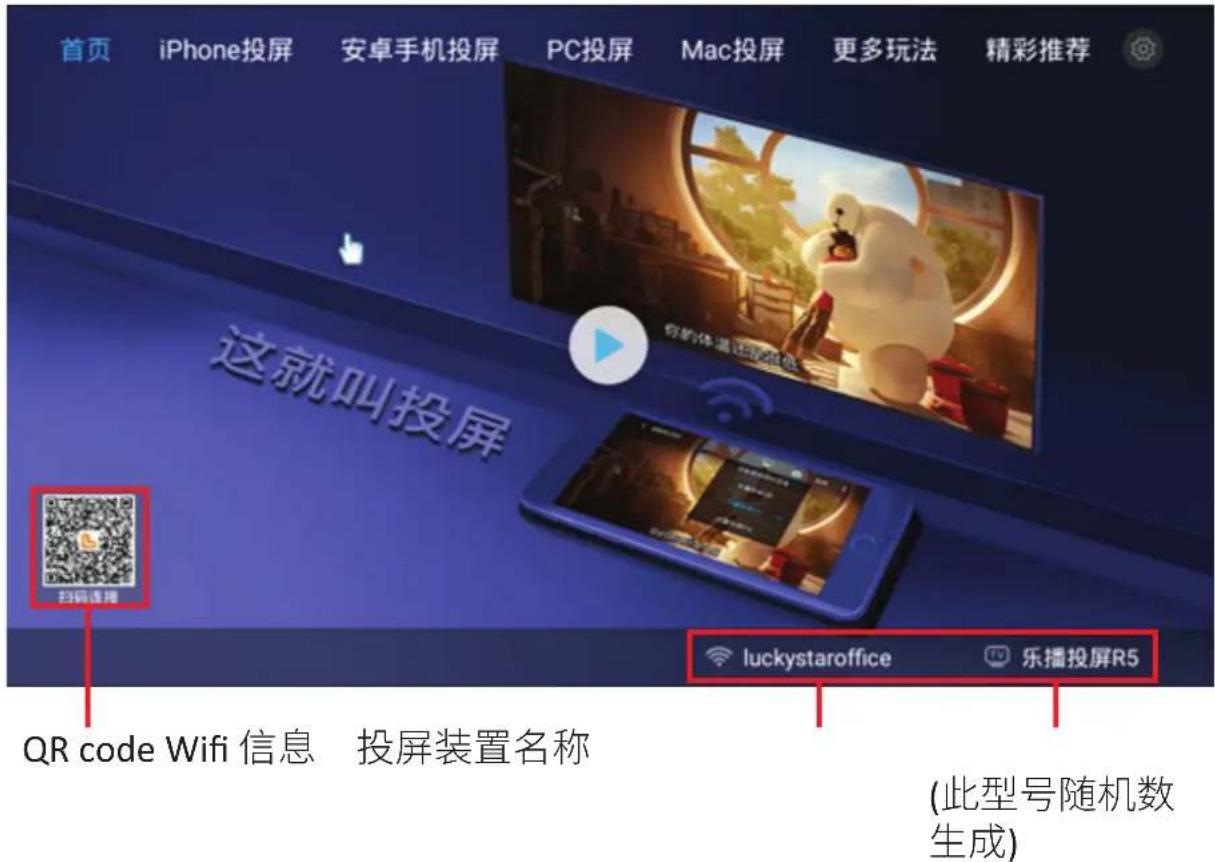

1. 选择 “乐播
2. 进入乐播投屏页面
3. 用户可使用摇控器下键放大QR code，安装乐播投屏软件

首页 iPhone投屏 安卓手机投屏 PC投屏 Mac投屏 更多玩法 精彩推荐 这就叫投屏 扫码连接 luckystaroffice 乐播投屏R5 QR code Wifi 信息 投屏装置名称 (此型号随机数生成)

例子: 安卓手机

1. 安装乐播投屏软件。

應用程式 自訂 优酷 爱奇艺 哔哩哔哩 樂播投屏

1. 点开投屏TV图标。

我的應用 添加 投屏指南 优酷教程 爱奇艺教程 搜狐 视频 搜狐直投 我的收藏

1. 选择投屏装置及打开镜像。

我的應用 添加 投屏指南 优惠券程 音楽艺教程 投新 视频 星狐直投 HTC_A9u 乐播投屏U3 镜像 在观看上同步手機屏幕 收起

1. 开始投屏。

我的應用 添加 投屏指南 优酷教程 爱奇艺教程 樂播投屏 會開始擷取螢幕上顯示的所有資料。 □ 不要再顯示 取消 立即開始

无线同屏需要注意之事项：

• 无法使用无线同屏时，请检查网路设置是否正常。
• 无线同屏是否正常运作，取决于网路环境。
• 建议使用5GHz频段观看影片，较2.4频段更为稳定。
• 使用电脑投屏，请注意会有相容性问题。
• 不支持 Youtube (Airplay) 跟 Netflix (Airplay / Android) 软件。
• 使用安卓镜像投屏时，不支持声音输出。

连接音频

蓝牙扬声器

投影机配有蓝牙扬声器，用户可以通过无线方式连接设备进行音频播放。

要连接设备并进行配对：

1. 按电源按钮并选择蓝牙菜单，或按遥控器上的蓝牙按钮。

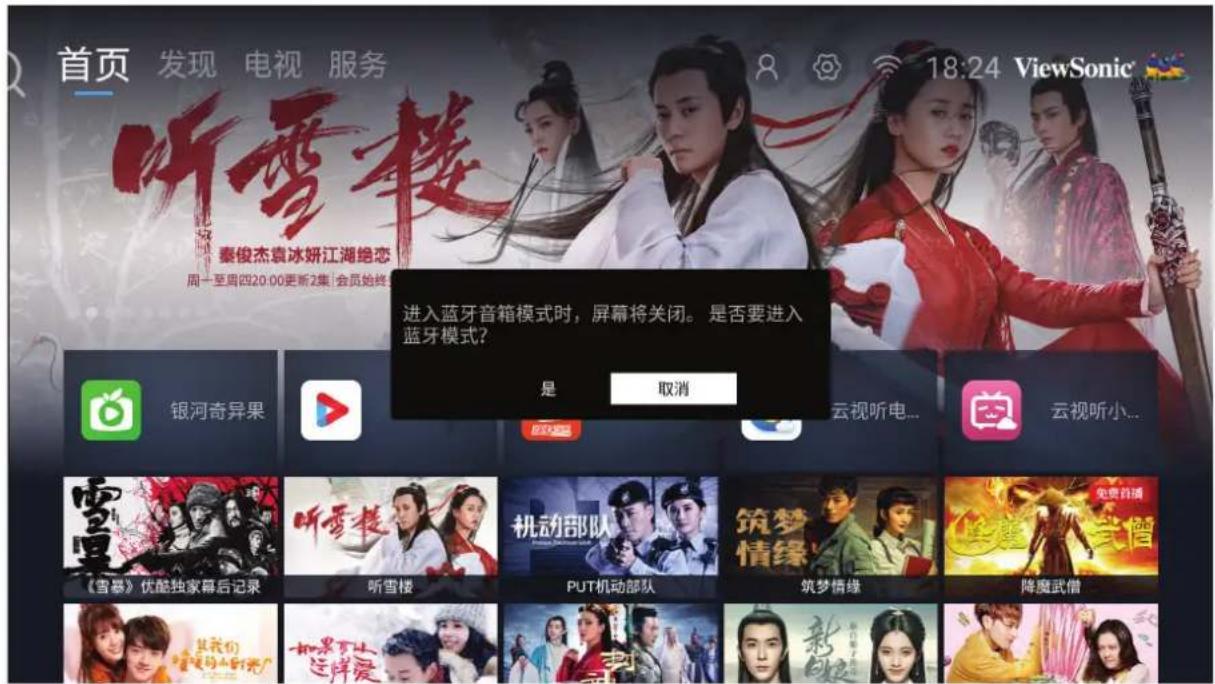

2. 显示下面的对话框时，选择是进入蓝牙模式。

注：蓝牙LED指示灯将每秒闪烁约一(1)次。

首页 发现 电视 服务 18:24 ViewSonic 听雪楼 秦俊杰袁冰妍江湖绝恋 周一至周四20:00更新2集 会员始终 进入蓝牙音箱模式时，屏幕将关闭。是否要进入 蓝牙模式？ 是 取消 银河奇异果 云视听电... 云视听小... 《雪暴》优酷独家幕后记录 听雪楼 机动部队 筑梦情缘 免费首播 降魔武僧 听雪楼 PUT机动部队 筑梦情缘

1. 按住遥控器上的蓝牙按钮三(3)秒钟进入配对模式。确保设备的蓝牙也已激活。

注：进入配对模式后，蓝牙LED指示灯将每秒闪烁约两(2)次。也可以听到音效。

1. 连接成功后，除了蓝牙LED指示灯会保持蓝色稳定亮起状态之外，还可听到另一种音效。

配对后，如果投影机和设备均已开机，两者将自动通过蓝牙连接。连接时请注意：

- 只有按电源和返回按钮可以退出蓝牙模式。

- 如果将3.5毫米音频线插入Audio In(音频输入)插口,音频信号将自动切换到线路输入。

连接到网络

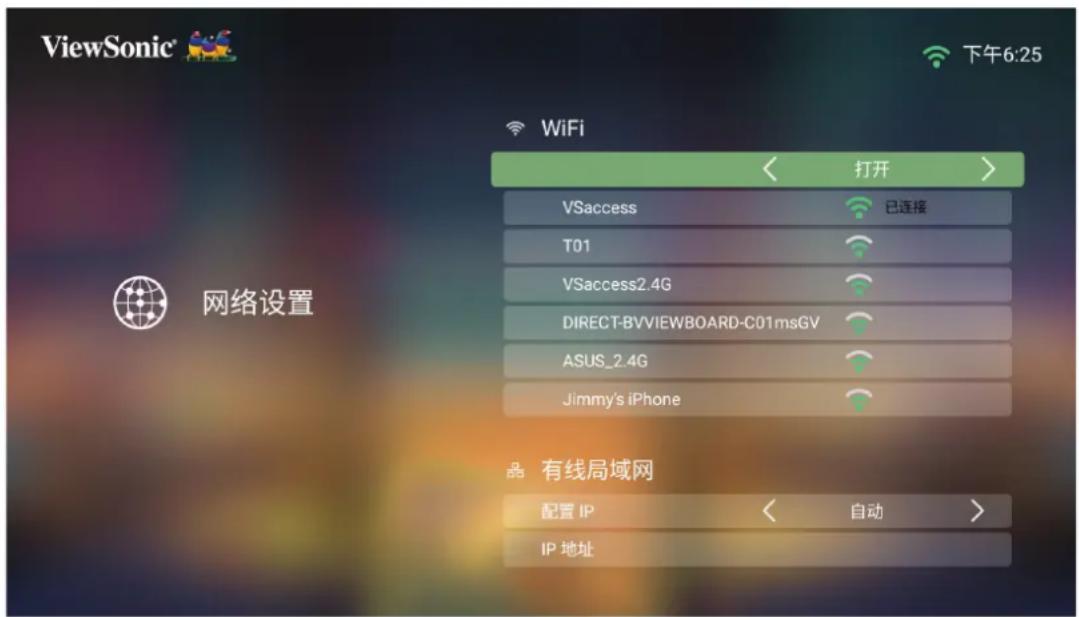

Wi-Fi连接

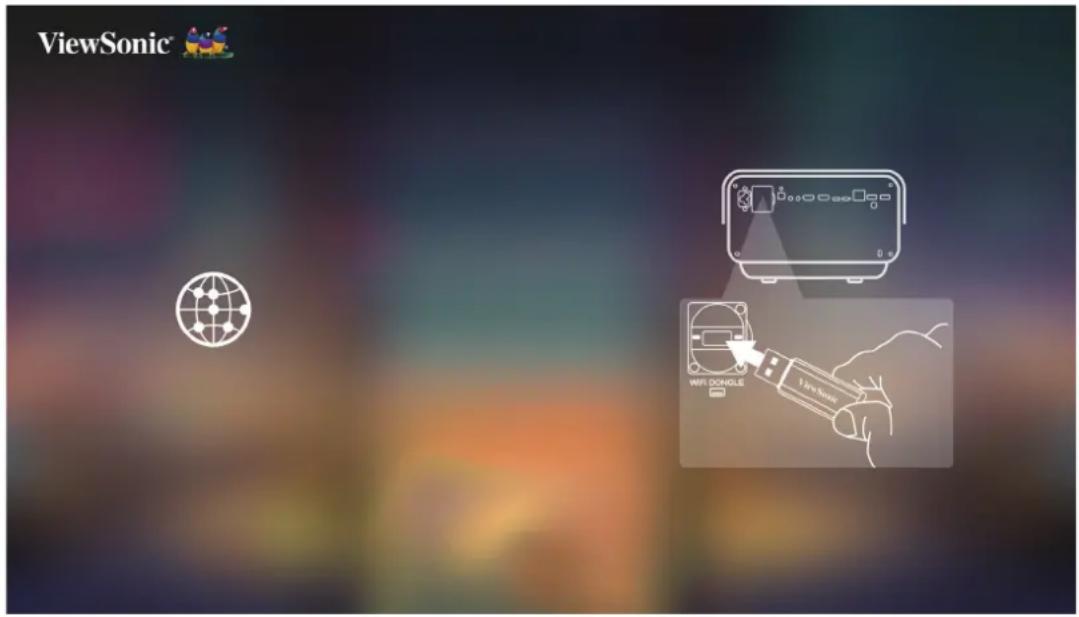

使用随附的Wi-Fi加密狗，您可以轻松连接到无线互联网。

ViewSonic® 100% 100% 100% WFL DONGLE 100% 100% 100%

要连接到Wi-Fi网络：

1. 将Wi-Fi加密狗插入投影机的Wi-Fi加密狗插口中。
2. 转到：主页 > 设置 > 网络设置 > Wi-Fi
3. 按遥控器上的左移或右移键选择开。

ViewSonic 下午6:25 WiFi < 打开 > VSaccess 已连接 T01 VSaccess2.4G DIRECT-BVVIEWBOARD-C01msGV ASUS_2.4G Jimmy's iPhone 有线局域网 配置 IP < 自动 > IP 地址

1. 随后将显示可用的Wi-Fi网络。选择一个可用的Wi-Fi网络。

ViewSonic 网络设置 WiFi VSaccess T01 VSaccess2.4G Jimmy's iPhone QQ.b ERIC-WU-W10 5532 有线局域网 配置 IP IP 地址 打开 自动

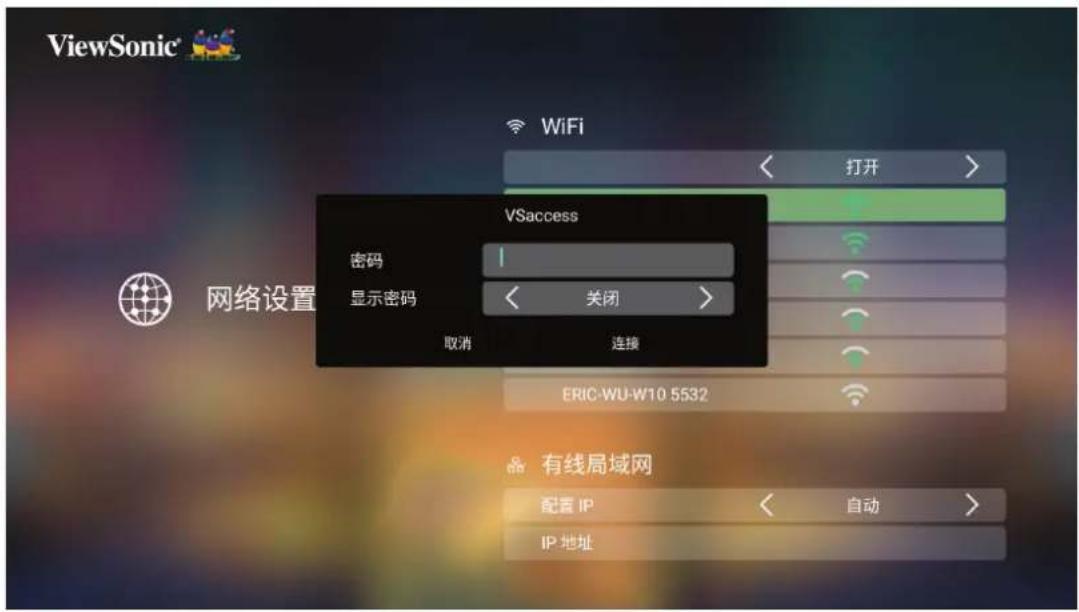

1. 如果连接到安全Wi-Fi网络，则必须在出现提示时输入密码。

ViewSonic WiFi VSaccess 密码 显示密码 取消 关闭 连接 ERIC-WU-W10 5532 有线局域网 配置 IP IP 地址 打开

自定义SSID

1. 确保将Wi-Fi加密狗插入投影机的Wi-Fi加密狗插口中。
2. 转到：主页 > 设置 > 网络设置 > Wi-Fi
3. 按遥控器上的左移或右移键选择开。
4. 从可用的Wi-Fi网络列表中选择其他, 然后按遥控器上的确定。

ViewSonic 下午7:48 ASUS_2.4G Jimmy's iPhone QQ.b ERIC-WU-W10 5532 ASUS_5G 其他 网络设置 品 有线局域网 配置 IP < 自动 > IP 地址 子网掩码 默认网关

1. 输入SSID并选择安全级别。

ViewSonic 下午6:26 < 打开 > DIRECT-BVVIEWBOARD-C01msGV Other WiFi SSID viewsonic 安全 < WEP > 取消 下一步 10msBF 已连接 网络设置 品 有线局域网 配置 IP < 自动 > IP 地址 子网掩码

1. 出现提示时输入密码。

ViewSonic WiFi < 打开 > VSaccess 密码 l 显示密码 < 关闭 > 取消 连接 网络设置 FRIC-WI-W10.5532 q w e r t y u i o p a s d f g h j k l z x c v b n m 英/中文 ?123 下一个

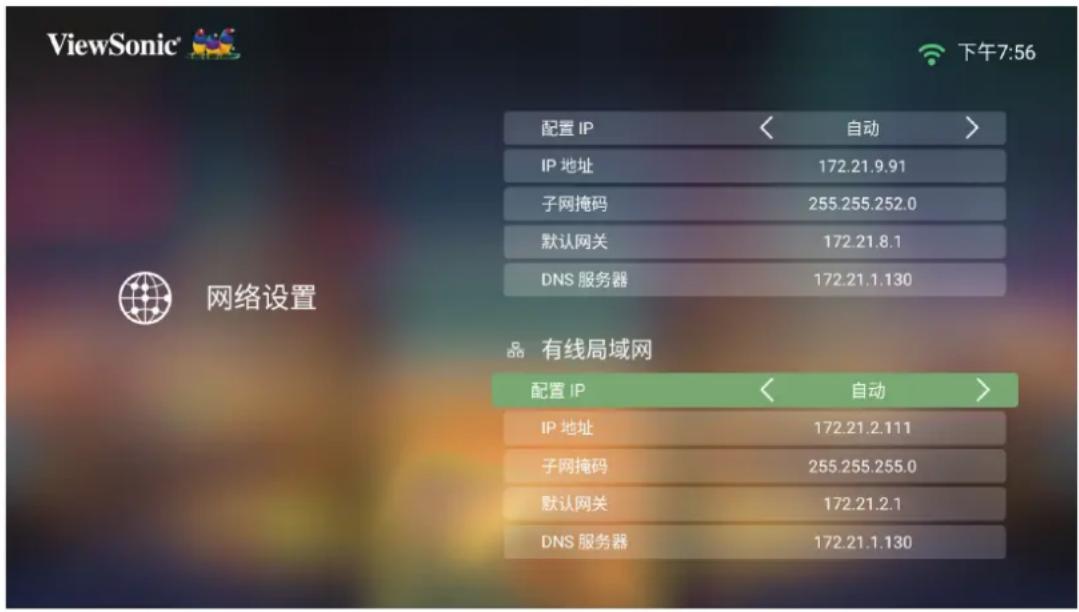

有线LAN连接

可以轻松连接到有线互联网并自定义连接。

1. 将RJ45电缆插入投影机的LAN端口，然后确保将另一端插入有线互联网信号源。
2. 转到：主页 > 设置 > 网络设置 > 有线LAN

ViewSonic 下午7:56 配置 IP < 自动 > IP 地址 172.21.9.91 子网掩码 255.255.252.0 默认网关 172.21.8.1 DNS 服务器 172.21.1.130 网络设置 品 有线局域网 配置 IP < 自动 > IP 地址 172.21.2.111 子网掩码 255.255.255.0 默认网关 172.21.2.1 DNS 服务器 172.21.1.130

1. 可以自动或手动配置IP。选择手动将允许访问IP地址、子网掩码、默认网关和DNS服务器。

注：建议为配置IP选择自动，让系统自动配置网络设置。

使用投影机

启动投影机

1. 确保投影机的电源线正确连接到电源插座。
2. 按Power (电源)按钮打开投影机。

注：启动期间状态LED将为绿色。

如果首次激活投影机，则需要选择首选语言、投影方向、网络设置和信号源输入。按照屏幕上的说明使用遥控器上的确定和上移/下移/左移/右移按钮。出现Finish (完成)屏幕时，表示投影机已准备就绪。

投影方向

选择所需投影方向并按确定确认选择。有关更多信息，请参见第16页。

ViewSonic®

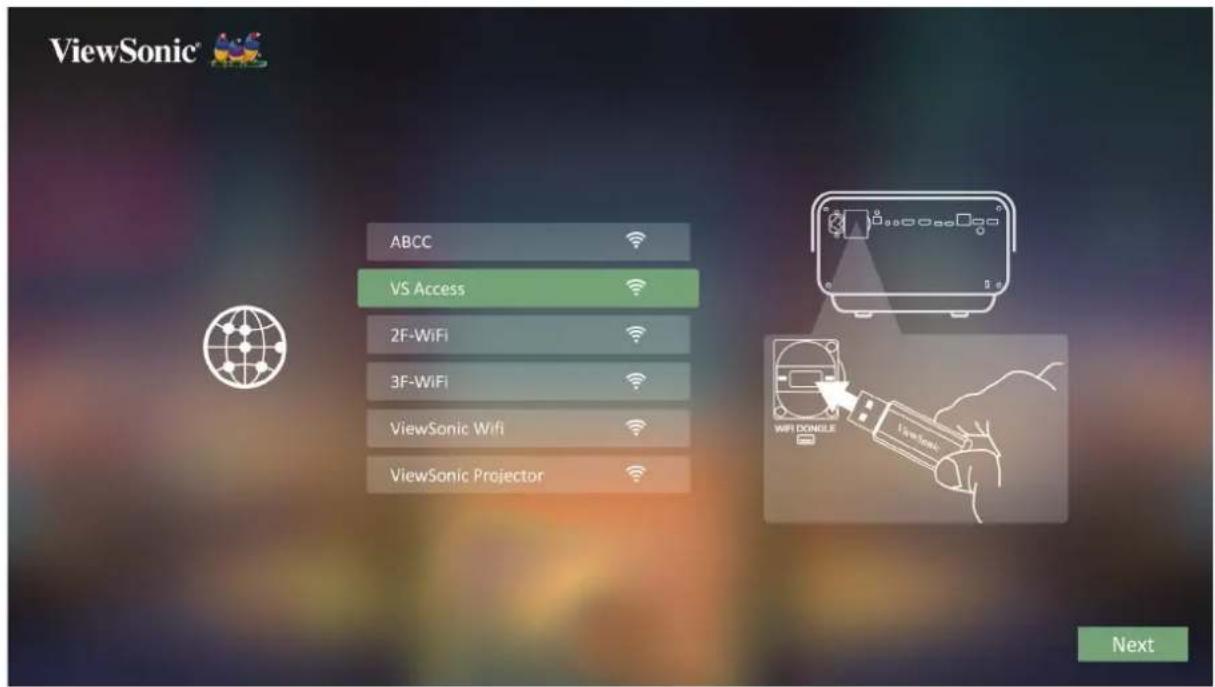

网络设置

将Wi-Fi加密狗插入投影机后侧的Wi-Fi加密狗插口中。选择其中一个可用选项。此外, 还可以使用有线LAN连接。有关更多信息, 请参见第31页。

ViewSonic ABCC VS Access 2F-WiFi 3F-WiFi ViewSonic Wifi ViewSonic Projector Next

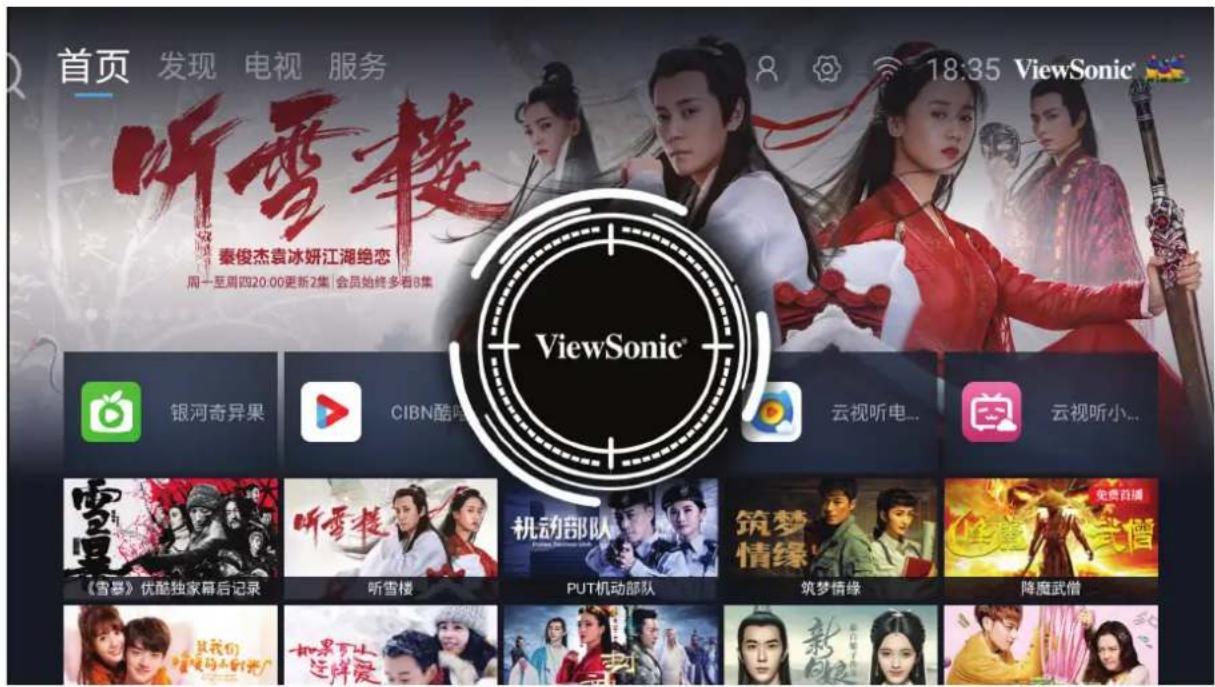

注：如果自动对焦为开，则每次开启投影机时都会运行自动对焦调整。

首页 发现 电视 服务 听雪楼 秦俊杰袁冰妍江湖绝恋 周一至周四20:00更新2集 |会员始终多看8集 ViewSonic® 银河奇异果 CIBN酷酷 云视听电... 云视听小... 《雪暴》优酷独家幕后记录 听雪楼 机动部队 筑梦情缘 免费直播 降魔武僧 如果女人 这样爱

选择输入源

此投影机可同时连接到多个设备。但是，它一次只能显示一个全屏幕。

投影机将自动搜索输入源。如果连接了多个信号源，请按遥控器上的信号源按钮选择所需的输入。

注：确保已连接的信号源也已打开。

调整投影图像

调整投影机的高度和投影角度

投影机配有一(1)个调节支脚。调整支脚会改变投影机的高度和垂直投影角度。小心地调整支脚，以微调投影图像的位置。

注:如果投影机未放于平坦表面上或屏幕与投影机相互不垂直, 则投影图像可能变为梯形。但是, 自动垂直梯形校正功能将自动纠正问题。

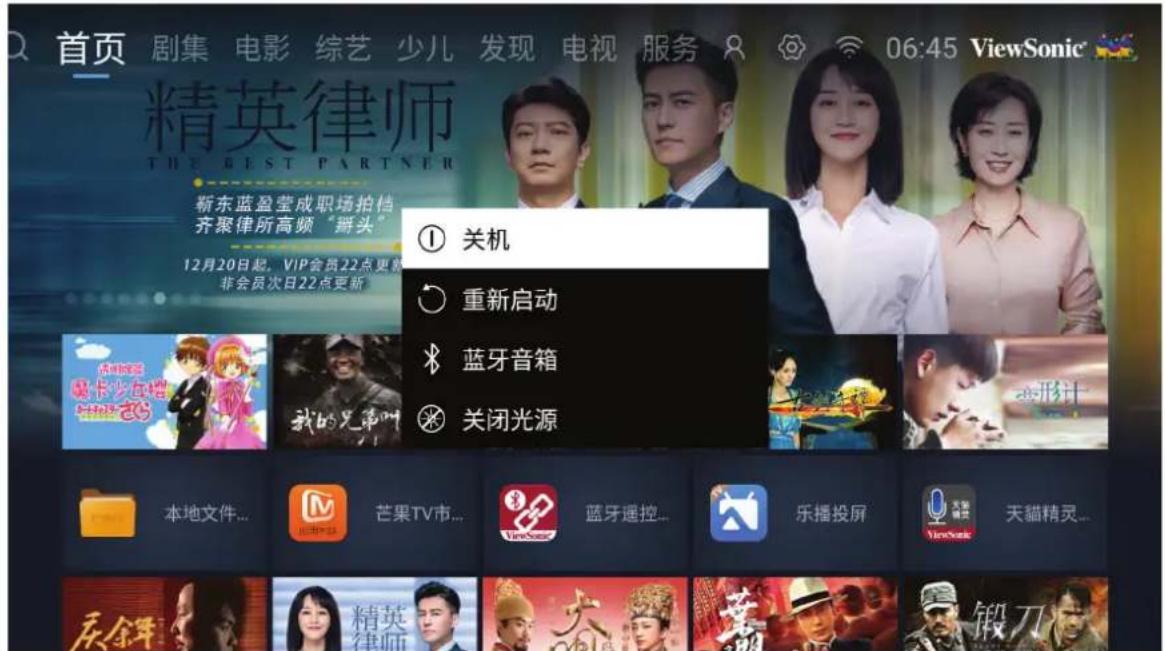

关闭投影机

1. 按投影机或遥控器上的电源按钮，将显示以下消息：

首页 剧集 电影 综艺 少儿 发现 电视 服务 06:45 ViewSonic 精英律师 THE BEST PARTNER 靳东蓝盈莹成职场拍档 齐聚律所高频“掰头” 12月20日起，VIP会员22点更新 非会员次日22点更新 ① 关机 重新启动 蓝牙音箱 关闭光源 本地文件... 芒果TV市... 蓝牙遥控... 乐播投屏 天猫精灵... 天余祥 精英律师 大 锻刀

1. 按遥控器上的上移/下移按钮选择关闭, 然后按遥控器上的确定。
2. 一旦关闭，状态LED将变为红色稳定状态。

注: 按下遥控器上的电源时, 可以选择以下四个选项: 关闭、重新启动、蓝牙扬声器和关闭光源。

已选输入源 - 屏幕显示(OSD)树

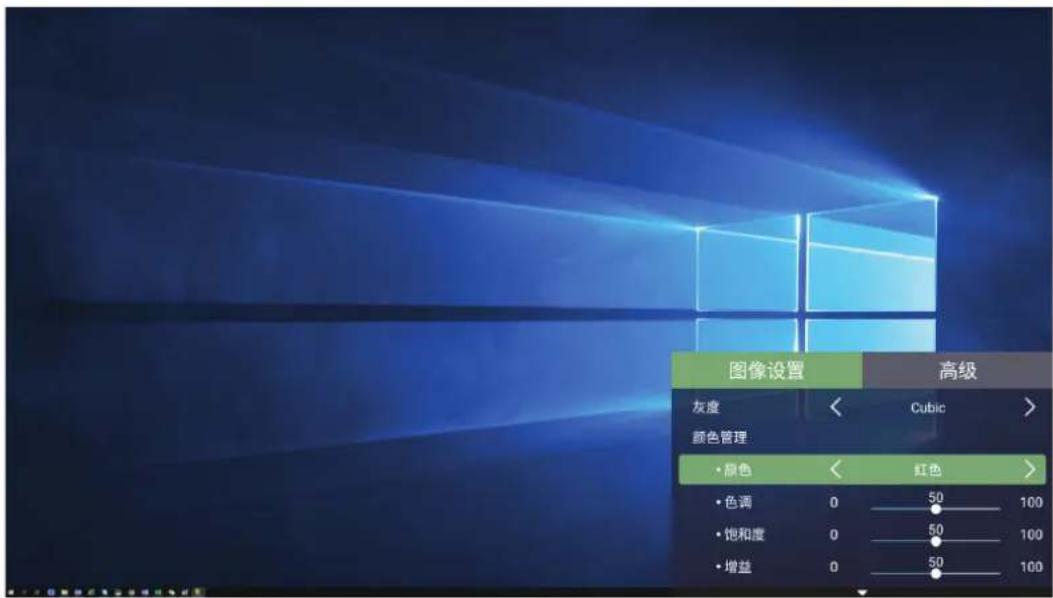

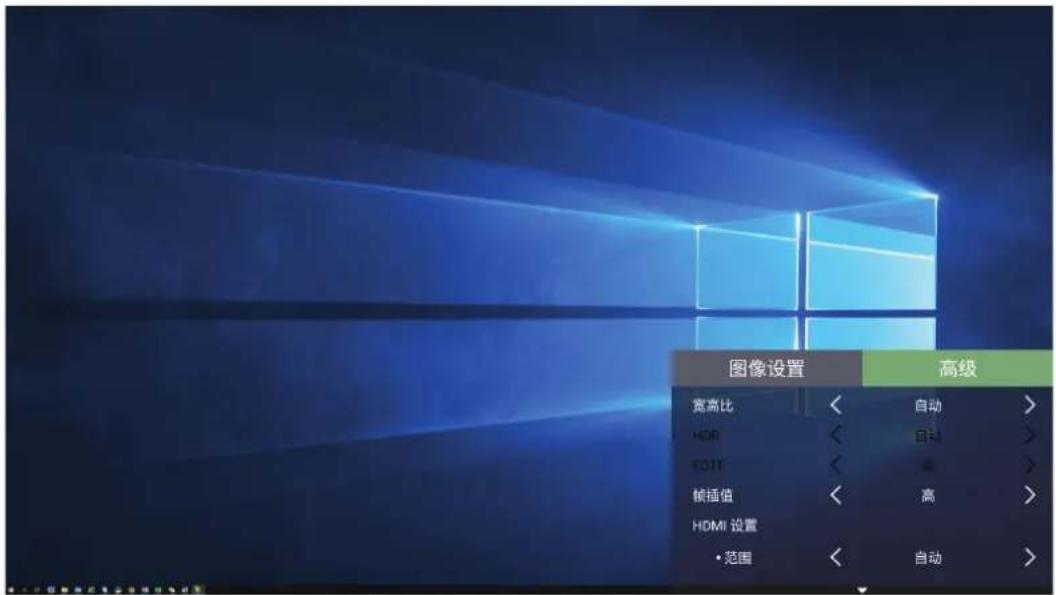

选择输入源后, 可以调整Image Setting (图像设)置和Advanced (高级)菜单。

主菜单 子菜单 菜单选项
图像设置	色彩模式 高亮
		电视
		电影
		游戏
		用户3
		用户3
	亮度 (-/+, 0~100)
	对比度 (-/+, -50~50)
	色温 6,500K
		7,500K
		9,300K
		用户
		红色增益 (-/+, 0~199)
		绿色增益 (-/+, 0~199)
		蓝色增益 (-/+, 0~199)
	色调 (-/+, 0~100)
	饱和度 (-/+, 0~100)
	锐度 (-/+, 0~100)
	灰度 1.8
		2.0
		2.2
		2.35
		2.5
		sRGB
		立方体
	色彩管理 原色 红色
			绿色
			蓝色
			青色
			洋红色
			黄色
			色调 (-/+, 0~100)
			饱和度 (-/+, 0~100)
			增益 (-/+, 0~100)
	复位当前颜色设定	是
		取消
高级	宽高比 自动
		4:3
		16:9
		16:10
		预设
	HDR 自动
		SDR
	EOTF 低
		中
		高
	帧插补 关闭
		低
		中
		高
	HDMI设置 范围 自动
			全部
			有限
	3D 设置 3D格式 自动
			关闭
			帧序列
			帧封装
			上下
			并排
			反转
	JBL 音频模式 电影
			用户
		100Hz
		500Hz
		1,500Hz
		5,000Hz
		10,000Hz
		S/PDIF 关闭
			打开
	信息 信号源
		分辨率
		3D格式
		HDR

图像设置菜单

要访问图像设置菜单：

1. 按遥控器上的设置。

图像设置 色彩模式 亮度 对比度 色温 高级 电视 50 0 9300 K 100 50 900K 100 100 100

1. 使用上移/下移按钮选择菜单。

图像设置 高级 色彩模式 电视 亮度 0 50 100 对比度 -50 0 50 色温 9300 K 红色透明 0 120 110 绿色透明 0 100 110

1. 然后使用左移/右移按钮进入子菜单和/或调整设置。

图像设置 高级 灰度 Cubic > 颜色管理 • 颜色 • 色调 0 50 100 • 饱和度 0 50 100 • 增益 0 50 100

1. 按返回按钮转到上一个菜单或退出。

菜单选项 说明
色彩模式	投影机预设有多种预定义的图像模式,您可以选择一种适合您的操作环境和输入信号的模式。高亮最大化投影图像的亮度。此模式适用于需要超高亮度的环境,即光线充足的房间。电视专为在光线充足的环境中观看体育比赛进行了优化。游戏专为玩视频游戏而设计。电影适用于彩色电影、数码相机拍摄的视频剪辑或通过PC输入的DV。最适合低亮度环境。用户1/用户2调用自定义用户设置。
亮度 设置值越高	图像越亮。值越小,图像越暗。 -30 50 +80
对比度 如果之前	已根据所选输入和观看环境调整了亮度设置,可使用此选项设置峰值白色级别。 -30 0 +40
色温 选择色温设置。6500K:保持正常的白色。7500K:比6500K更高、更冷的色温。9300K:最高色温;使图像看起来最像蓝白色。用户颜色:根据需要调整红色、绿色和蓝色值。
色调 值越大,图	像越偏绿。值越小,图像越偏红。
饱和度 是指视频	画面中相应颜色的量。设置越小,色彩越不饱和;实际上,设置为“0”会从图像中完全删除该颜色。果饱和度过高,该色彩就会太强,显得不真实。
锐度 数值越大,	画面越清晰;数值越小,画面越柔和。
灰度 反映输入源	和图片亮度之间的关系。

如

菜单选项 说明
色彩管理 只有在	需要调节照明度的永久安装情况下,才需考虑使用色彩管理,例如长台会议室、阶梯教室或家庭影院。色彩管理提供色彩微调功能,按您的需求更精确地再现色彩。如果您购买了包含各种颜色测试图案并可用于测试显示器,电视,投影仪等颜色显示的测试光盘,则可在屏幕上投影光盘中的任何图像并进入颜色管理菜单做出调整。
复位当前颜色设定	将当前颜色设置恢复为其默认值。

高级设置菜单

要访问高级菜单：

1. 按遥控器上的设置。

图像设置 色彩模式 亮度 对比度 色温 >白色度 >续优度 高级 电视 50 0 9300 K 100 100 100 100

1. 按右移按钮进入高级菜单。

图像设置 宽高比 HDMI EOTIF 帧插值 HDMI 设置 • 范围 高级 < 自动 > < 自动 > < 高 > < 自动 >

1. 使用上移/下移按钮选择菜单。

图像设置 高级 宽高比 自动 > HOR 自动 > EOTF 高 > 帧插值 高 > HDMI 设置 • 范围 自动 >

1. 然后使用左移/右移按钮进入子菜单和/或调整设置。
2. 按返回按钮转到上一个菜单或退出。

菜单选项 说明

宽高比

宽高比是图像宽度对图像高度的比例。随着数码信号处理的出现，诸如此投影机等数字显示设备可动态拉伸图像，并以不同于图像输入信号的比例缩放输出的图像。

注：仅支持HDMI/USB-C信号输入。

按比例缩放图像，以适合投影机水平宽度的固有分辨率。当输入图像不是4:3或16:9，而您又想在不调整图像宽高比的情况下最大限度地使用屏幕时，适合选择此选项。

4:3

按比例调整图像，使其以4:3宽高比显示在屏幕中央。这最适合4:3的图像，例如计算机显示器、标清电视及4:3比例的DVD电影等，因为显示时不用改变宽高比。

菜单选项 说明
宽高比	16:9按比例调整图像,使其以16:9宽高比显示在屏幕中央。最适合宽高比已经是16:9的图像,如高清电视。16:10按比例调整图像,使其以16:10宽高比显示在屏幕中央。这最适合宽高比已经是16:10的图像。预设以图像原始分辨率进行投影,并调整其大小以适合显示区域。对于分辨率较低的输入信号,投影图像将以原始尺寸显示。
HDR	投影机支持HDR成像。可以自动检测来自HDMI 1和HDMI 2端口的信号源的动态范围,并对设置进行优化,以在各种光源条件下再现内容。
EOTF 根据输入源	自动调整图像的亮度级别。也可以手动选择亮度级别,以显示更好的图像质量。注:在HDR菜单中选择SDR时,此功能不可用。
帧插补 平滑高速移动物体的画质。特别适合喜欢快节奏体育赛事的用户。
HDMI设置	范围根据连接的输出设备的颜色范围设置选择合适的颜色范围。全范围:将颜色范围设为0~255。有限:将颜色范围设为15~235。自动:将投影机设置为自动检测输入信号的范围。
3D 设置	在佩戴3D眼镜时显示图像的深度,使您能够以更逼真的方式欣赏3D电影、视频和体育赛事。3D格式调整并选择:自动、关闭、帧顺序、帧封装、上下、并排。3D Sync Invert如果3D图像深度反转,则允许进行校正。
JBL 调整音频设置。
信息 显示输入源和分辨率。

操作投影机

本节将介绍主屏幕及其菜单。

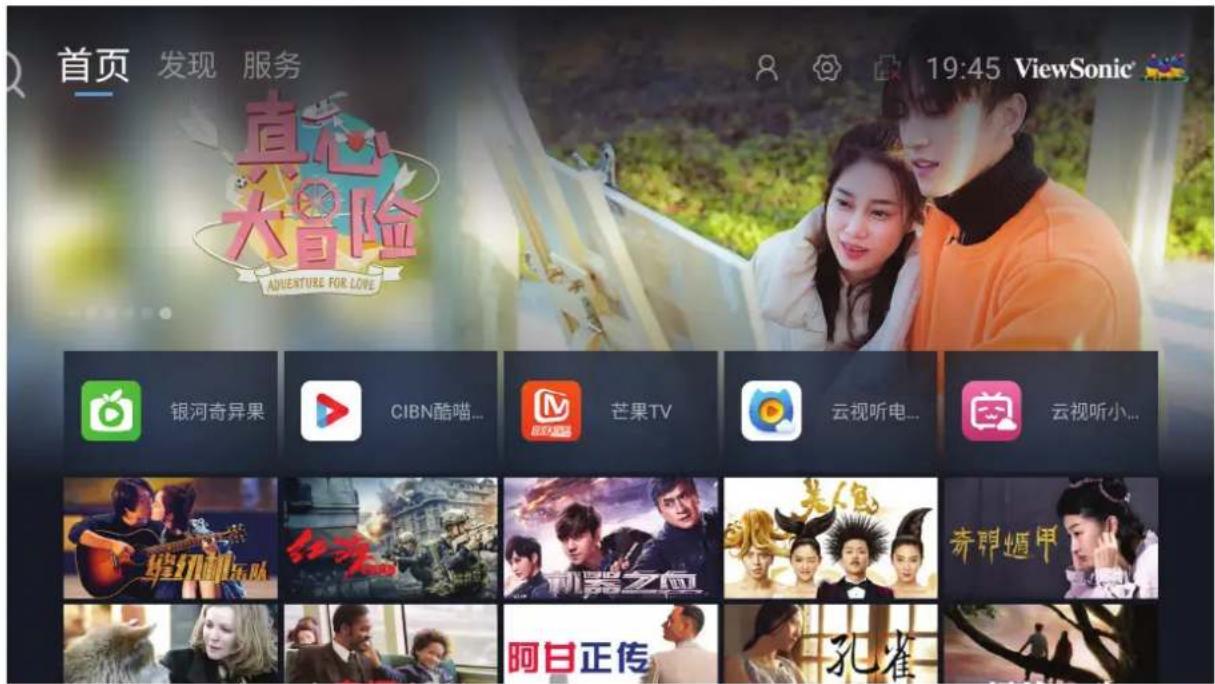

主屏幕

每次启动投影机时都会显示主屏幕。要导航主屏幕，只需使用遥控器上的方向按钮即可。无论处于哪一页面，都可以随时按遥控器上的主页按钮返回主屏幕。

首页 发现 服务 直心 大冒险 ADVENTURE FOR LOVE 19:45 ViewSonic 银河奇异果 CIBN酷喵... 芒果TV 云视听电... 云视听小... 华幻和乐队 红侠... 机器之血 美人鬼 奇聊遁甲 阿甘正传 孔雀

菜单 说明
应用程序中心 访问	并查看已安装的所有应用程序。
文件管理 提供用	于管理文件和文件夹的用户界面。
设置 管理各种	分类,例如:网络设置、基本和高级设置、日期和时间时间、固件更新和系统信息。

主屏幕 - 屏幕显示 (OSD) 菜单树

主菜单 子菜单 菜单选项
应用中心
设置	网络设置 WiFi 关闭
			打开 SSID:
				配置IP
				IIP 地址
				子网掩码
				默认网关
				DNS 服务器
				其他
			有线LAN 配置IP 自动
			IP 地址 xxx.xxx.xx
			子网掩码 xxx.xx
			默认网关 xxx.xx
			DNS 服务器 xxx.
	日期和时间 自动日期和时间 关闭
					打开
				日期
				时间
				时区
				时间格式 12小时
				24小时
	基本设置 投影机投影 桌上正投
			吊装正投
			桌上背投
			吊装背投
			梯形失真校正 手动 (-/+, -40~40)
			自动垂直梯形校正	禁用
				启用
			对焦 手动
			自动对焦 关闭
				打开
			护眼 关闭
			50 cm
			100 cm
			待机语音控制 关闭
			打开
设置	高级设置 开机信号源 主页
		HDMI 1
		HDMI 2
		USB-C
	开机/关机铃声	关闭
		打开
	自动开机 直接开机 禁用
		CEC 禁用
			启用
	智能节能 自动关机 禁用
			10分钟
			20分钟
			30分钟
		休眠计时器 禁用
			30分钟
			1小时
			2小时
			3小时
			4小时
			8小时
			12小时
		省电 禁用
			启用
	JBL 音频模式 电影
			自定义
		100Hz
		500Hz
		1,500Hz
		5,000Hz
		10,000Hz
		音量 (-/+, 0~50)
		静音 关闭
			打开
		S/PDIF 关闭
			打开
设置	高级设置 光源等级 全部
			Eco
		高海拔模式 关闭
			打开
		复位设置 是
			取消
		恢复出厂默认值	是
			取消
	固件升级 在线软件更新
	信息 光源时数
文件管理

菜单操作

应用中心

查看、启动和卸载应用。

1. 要查看您的应用程序, 请选择: 主页 > 应用中心。

首页 乐播投屏 按“菜单键”可将该应用移出列表 我的服务 乐播投屏 银河奇异果 CIBN酷喵... 芒果TV 云视听电... 全网最新上线 《雪幕》优酷独家幕后记录 听雪楼 机动部队 筑梦情缘 降魔武僧 全网最热剧集榜

1. 使用方向按钮选择所需的应用程序。然后按遥控器上的 OK (确定) 启动应用程序。

< 应用中心 按菜单键 ⚪ 可对所选应用进行卸载等操作 银河奇异果 CIBN酷喵... 芒果TV 云视听电... 云视听小... 芒果TV市场 乐播投屏 本地文件... 问题反馈 蓝牙遥控... 天猫精灵... WPS 投影宝 vRemote I...

注：按遥控器上的主页按钮可随时返回主屏幕。

要卸载应用程序

1. 通过如下选择打开应用程序中心: 主页 > 应用中心。
2. 使用方向按钮选择所需的应用程序。
3. 按住遥控器上的菜单键。将出现以下对话框：

< 应用中心 才智小天地 银河奇异果 CIBN酷喵... 芒果TV 才智小天地 云视听小... 芒果TV市场 乐播投屏 本地文件... 清除缓存 卸载应用 蓝牙遥控... ViewSonic 天猫精灵... WPS 投影宝 vRemote I...

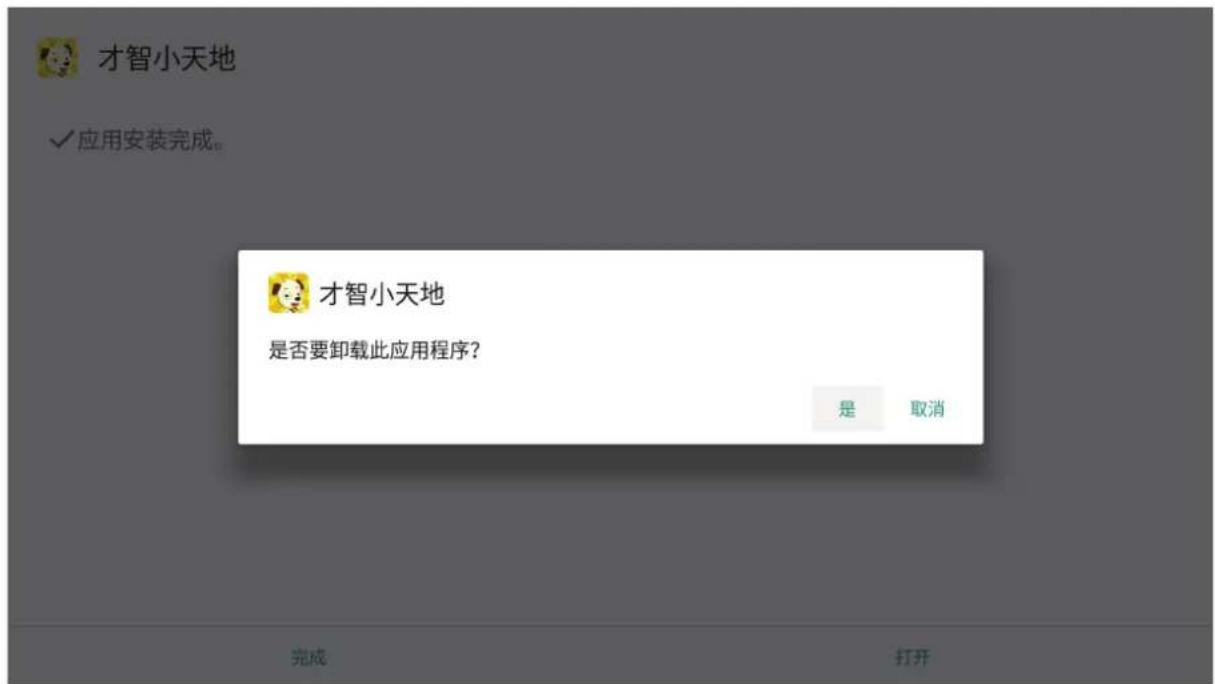

才智小天地 ✓应用安装完成。 才智小天地 是否要卸载此应用程序？ 是 取消 完成 打开

1. 选择(确定卸载应用程序。

注：按遥控器上的主页按钮可随时返回主屏幕。

文件管理

轻松管理文件和文件夹。

1. 选择:主页 > 文件管理。

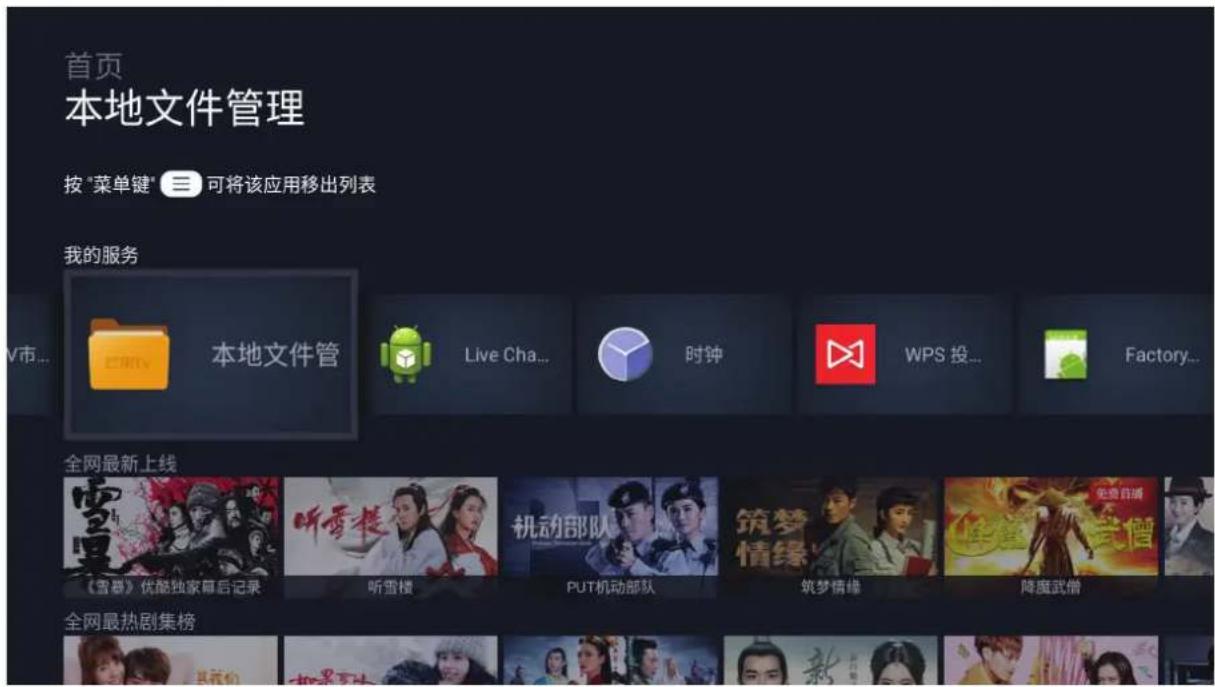

首页 本地文件管理 按"菜单键"可将该应用移出列表 我的服务 本地文件管 Live Cha... 时钟 WPS 投... Factory... 全网最新上线 《雪幕》优酷独家幕后记录 听雪楼 机动部队 筑梦情缘 免费首播 全网最热剧集榜

1. 在源列表中选择设备：USB、本地存储、MicroSD等。使用方向按钮选择所需的文件。然后按遥控器上的确定打开所选文件。

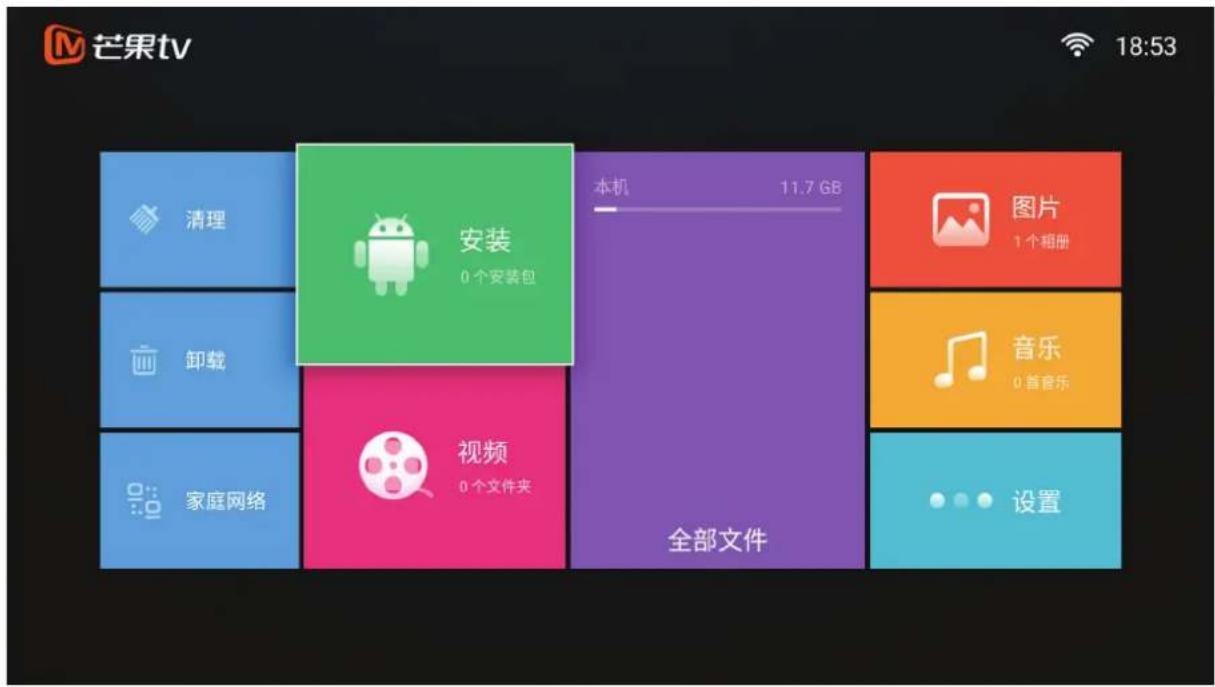

芒果tv 18:53 清理 卸载 家庭网络 安装 0个安装包 本机 11.7 GB 视频 0个文件夹 图片 1个相册 音乐 0首音乐 设置 全部文件

1. 按返回按钮转到上一级。

注：按遥控器上的主页按钮可随时返回主屏幕。

如何编辑文件

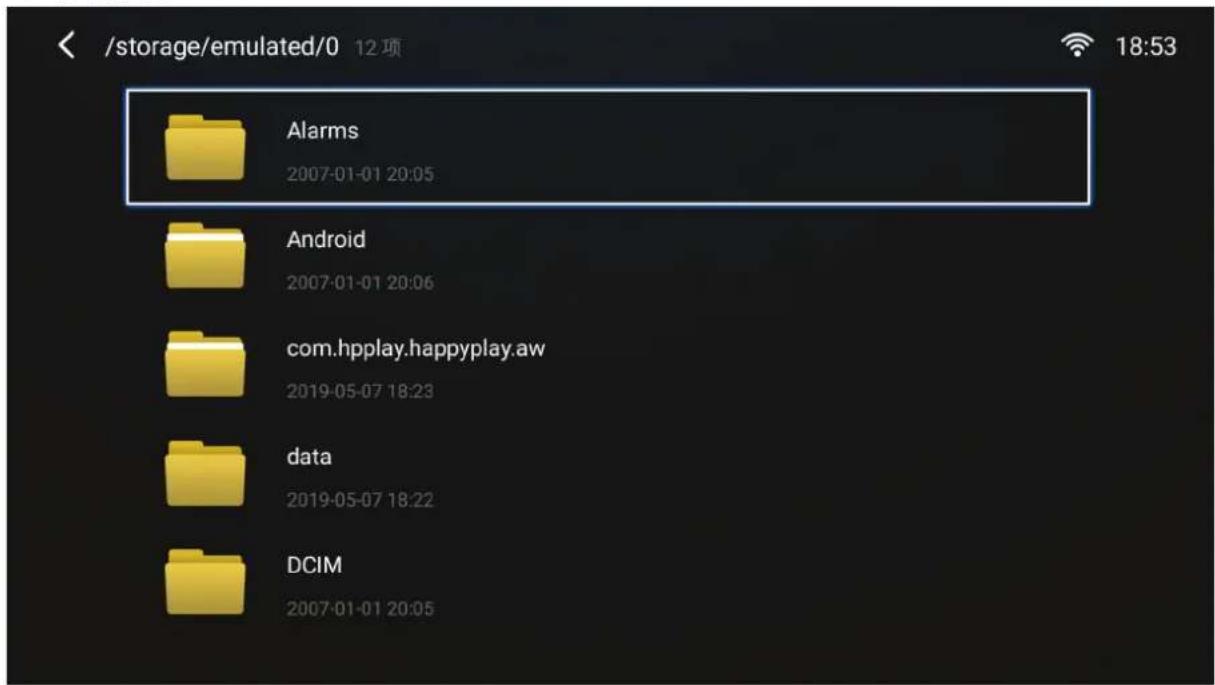

1. 进入文件管理。

/storage/emulated/0 12 项 18:53 Alarms 2007-01-01 20:05 Android 2007-01-01 20:06 com.hpplay.happyplay.aw 2019-05-07 18:23 data 2019-05-07 18:22 DCIM 2007-01-01 20:05

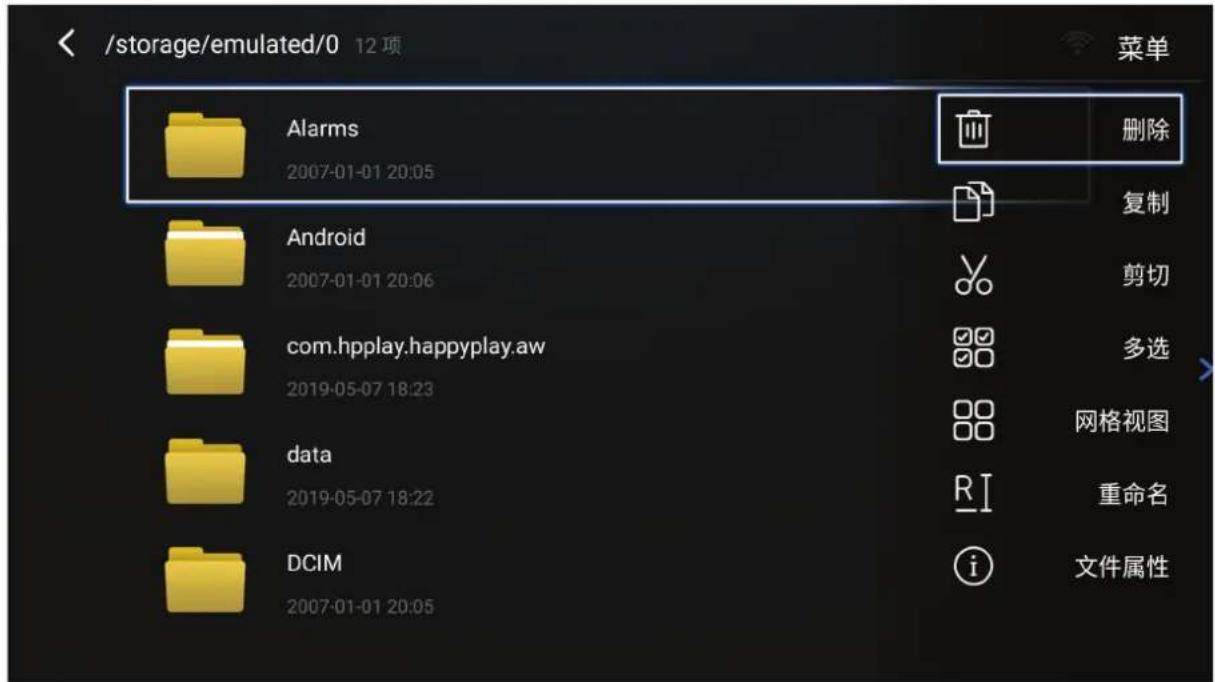

2. 按菜单键。将显示删除、复制、剪切、多选、等功能。

/storage/emulated/0 12 项 菜单 Alarms 2007-01-01 20:05 删除 复制 Android 2007-01-01 20:06 剪切 com.hpplay.happyplay.aw 多选 2019-05-07 18:23 网格视图 data 2019-05-07 18:22 重命名 DCIM 2007-01-01 20:05 文件属性

3. 选择所需的操作，然后按确定执行操作。

如何使用控制栏按钮

如果选择打开视频、音乐或照片文件，控制栏按钮将出现在屏幕上。

图片 视频 音乐
	后面 后面 后面
	播放 倒回 播放
	下一页 播放 暂停
[3TDS]	放大 暂停 下一页
	缩小 随机	[WS3Y]		[SHCG]
	旋转(向左) 下一页	部重复
	旋转(向右) 音量控	单曲重复
					播放列表
					信息

USB使用提示

使用USB读取和/或存储时，请注意以下事项：

1. 某些USB存储设备可能不兼容。
2. 如果使用USB延长线, USB设备可能无法识别USB。
3. 仅可使用通过Windows FAT32或NTFS文件系统格式化的USB存储设备。
4. 较大的文件需要较长时间进行加载。
5. USB存储设备中的数据可能损坏或丢失。备份重要文件。

支持的文件格式

支持的Office格式：

I. 文档查看功能		项目 指示灯
	1 doc/docx 能够打开和读取		doc/docx格式的文档
	2 xls/xlsx 能够打开和读取		s/xlsx格式的文档
	3 ppt/pptx 能够打开和读取		ppt/pptx格式的文档
	4 Pdf 能够打开和读取pdf格式的文档
II. 支持的界面语言 1	支持	4种界面语言	英语、简体中文,繁体中文、中文(香港)、西班牙语(LA)、法语(EU)、PT (EU)、PT (BR)、德语、俄语、意大利语、瑞典语、西班牙语(EU)、韩语、阿拉伯语、波斯语、塞尔维亚语、波斯尼亚语、马其顿语、保加利亚语、乌克兰语、希腊语、挪威语、丹麦语、捷克语、匈牙利语、斯洛伐克语、波兰语、罗马尼亚语、芬兰语、爱沙尼亚语、拉脱维亚语、立陶宛语、英国英语、斯洛文尼亚语、克罗地亚语、土耳其语、越南语、马哈萨语印度尼西亚、荷兰、马来语、泰语、印地语、希伯来语、缅甸语、加泰罗尼亚语。

支持的多媒体格式：

扩展 编解码器
.xvid.avi	视频 Xvid, H.264
	音频 MP3
.mp4.m4v.mov	视频 H.264/MPEG 4, H.265/MPEG 4
	音频 AAC
.mkv 视频 H.264
.ts.trp.tp.mts.m2ts	视频 H.264, MPEG2
	音频 MP3/AAC
.vob	视频 MPEG1, MPEG2
	音频 DVD-LPCM
.mpg	视频 MPEG1

设置

在设置下，可以调整网络/基本和高级设置、日期和时间、固件更新，并可查看信息。

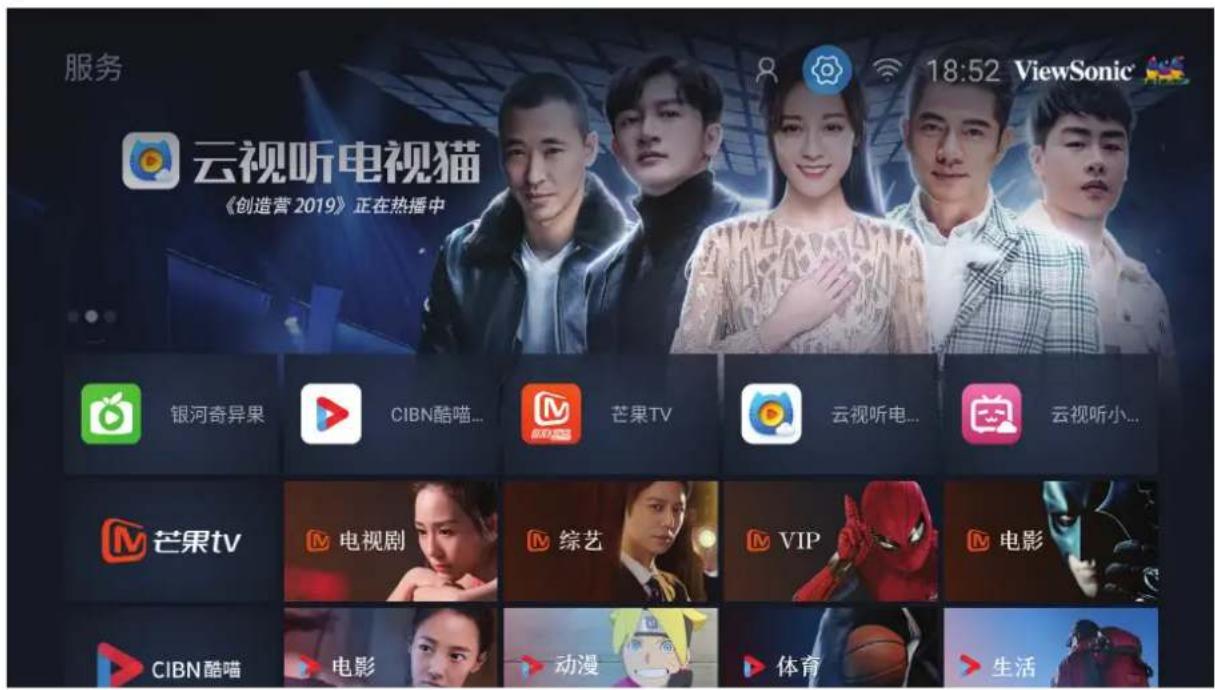

如何進入到設置頁面：

必需選到主畫面右上角 (設置)圖案。

注：遙控器上的設置鍵無法直接進入到此頁面，只能在其它訊號源下使用呼叫菜單

服务 云视听电视猫 《创造营 2019》正在热播中 18:52 ViewSonic 银河奇异果 CIBN酷喵... 芒果TV 云视听电... 云视听小... 芒果TV 电视剧 综艺 VIP 电影 CIBN酷喵 电影 动漫 体育 生活

网络设置

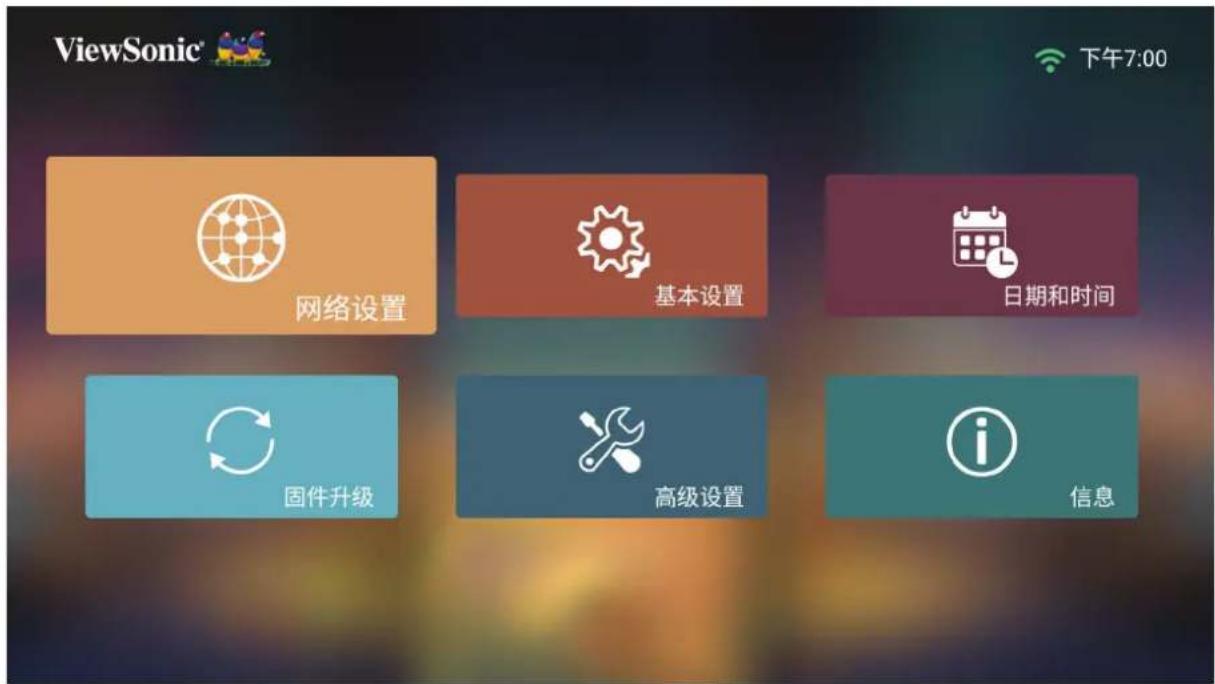

1. 选择: 主页 > 设置 > 网络设置

ViewSonic® 下午7:00 网络设置 基本设置 日期和时间 固件升级 高级设置 信息

1. 选择其中一个可用选项: Wi-Fi或有线LAN。

ViewSonic 下午6:25 WiFi 打开 > VSaccess 已连接 T01 VSaccess2.4G DIRECT-BVVIEWBOARD-C01msGV ASUS_2.4G Jimmy's iPhone 网络设置 有线局域网 配置 IP 自动 > IP 地址

1. 要设置无线或有线LAN连接，请参见第 31页”连接到网络”。

基本设置

1. 选择: 主页 > 设置 > 基本设置

ViewSonic® 网络设置 基本设置 日期和时间 固件升级 高级设置 信息 下午7:00

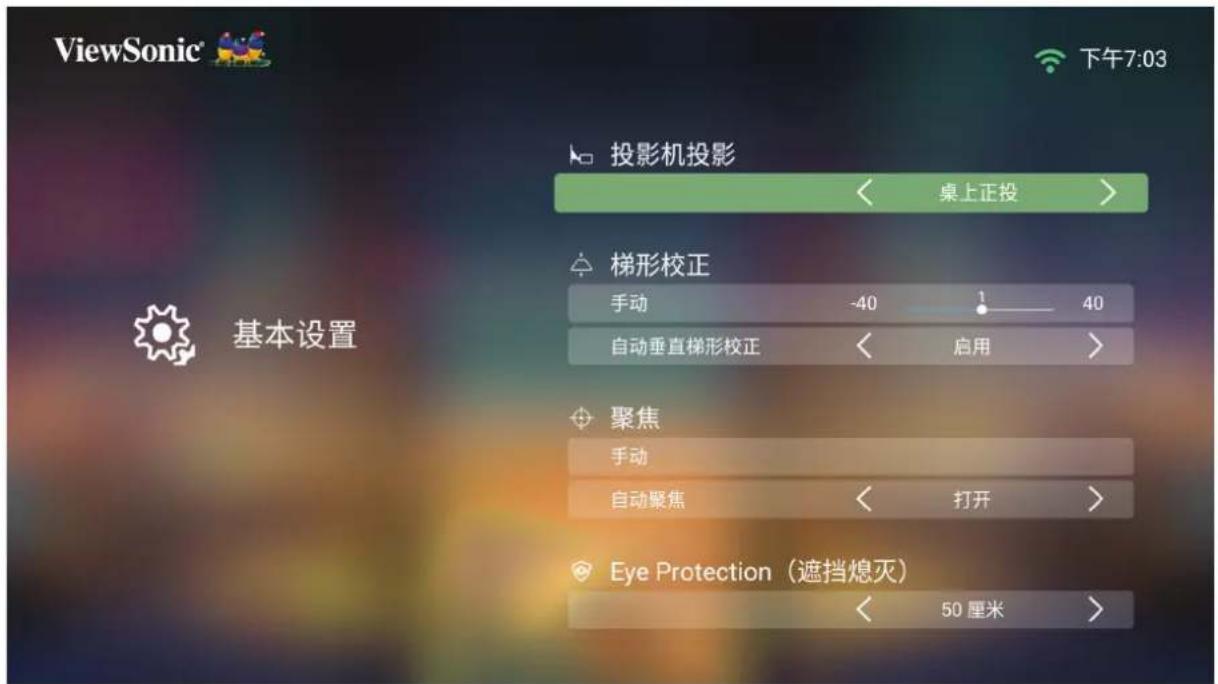

2. 使用上移和下移按钮选择所需选项并按确定。然后使用左移和右移按钮进行调整或选择。

ViewSonic 下午7:03 投影机投影 < 桌上正投 > 梯形校正 手动 -40 40 自动垂直梯形校正 < 启用 > 聚焦 手动 自动聚焦 < 打开 > Eye Protection（遮挡熄灭） < 50 厘米 >

3. 要返回上一个菜单，请按返回按钮。

菜单 说明
投影机位置 选择首选投影位置。
梯形失真校正	调整梯形屏幕图像失真。手动梯形校正的手动调整范围为-40到40。自动垂直梯形校正如果投影机倾斜导致出现梯形屏幕图像,此功能可自动调整梯形校正数,从而提供矩形屏幕图像。启用:自动调整梯形校正数。禁用:手动调整梯形校正数。注:如果选择手动,则自动垂直梯形校正将自动更改为禁用。
对焦	调整屏幕图像的焦点。手动使用遥控器上的左移和右移按钮调节焦点。自动对焦选择以下内容:打开:自动调整焦点。关闭:手动调整焦点。注:如果自动对焦为打开,投影机将在启动时或调整位置或角度时自动为屏幕图像对焦。
护眼	为了保护眼睛免受投影机的直射,当物体靠近镜头时,传感器会检测到物体并自动关闭灯光。50 cm将镜头和物体之间的距离设置为50 cm。100 cm将镜头和物体之间的距离设置为100 cm。关闭关闭传感器。
待机语音控制 允许用户通过语音控制打开投影机电源。打开可以在待机模式下打开投影机。关闭不可以在待机模式下打开投影机。

日期和时间

调整日期、时间、时区和时间格式。

注：联网后，时间显示在右上角。

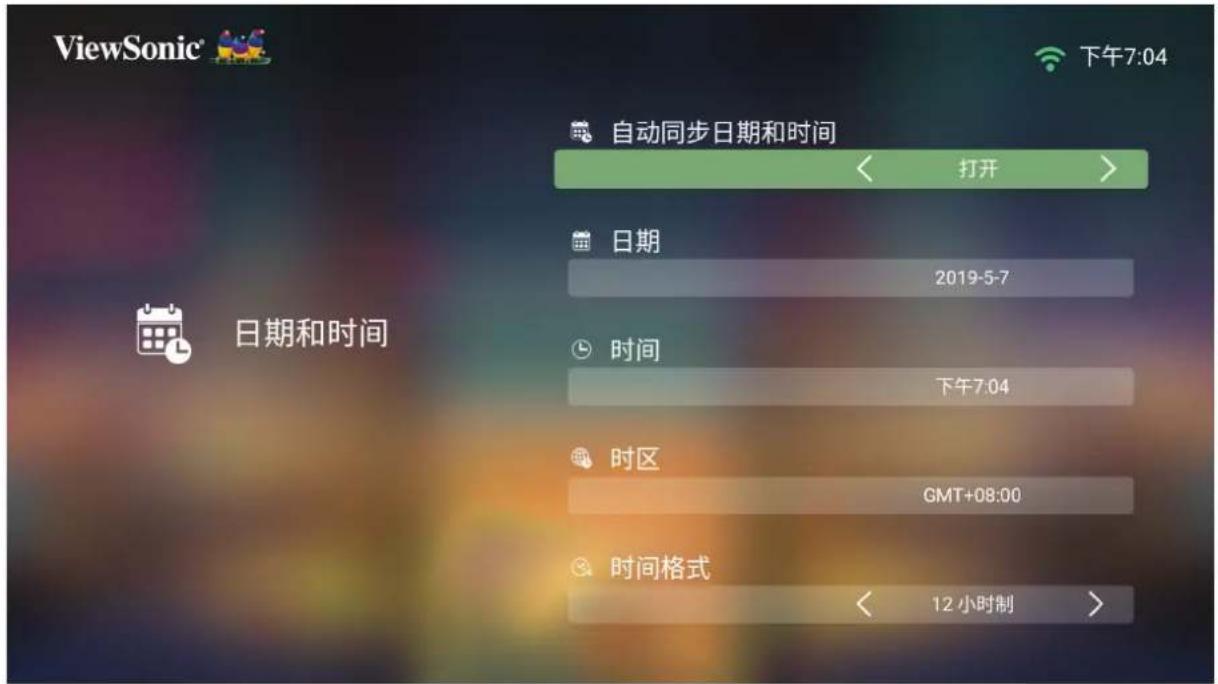

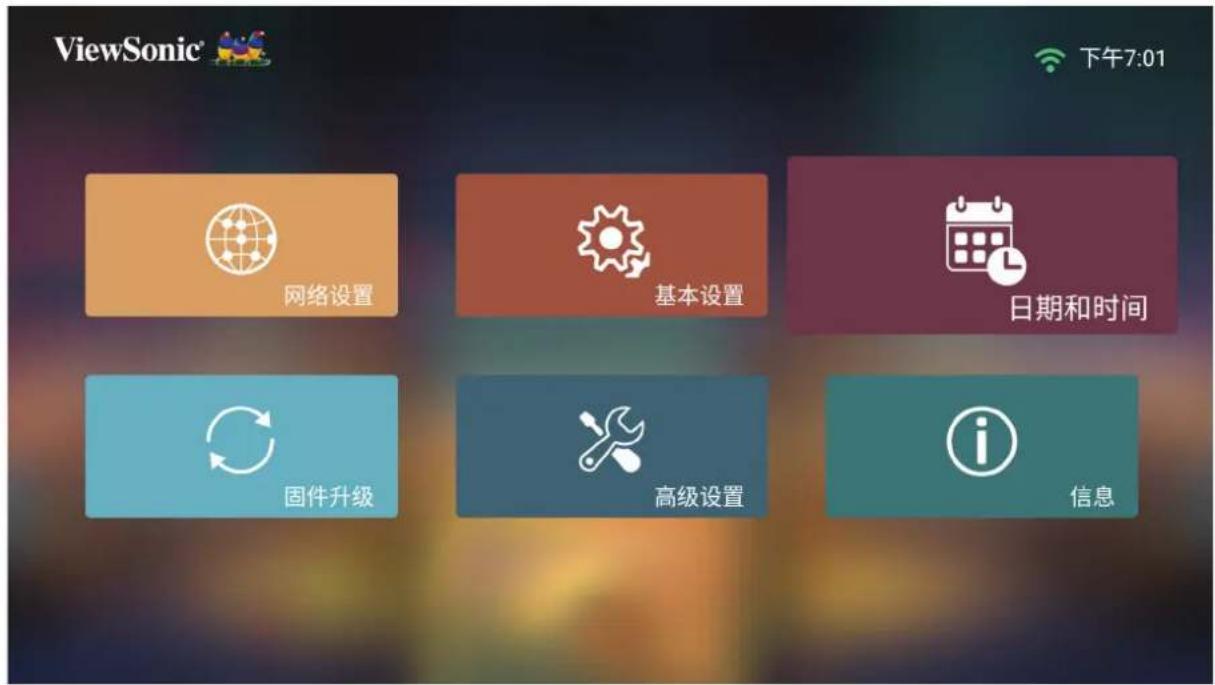

1. 选择: 主页 > 设置 > 日期和时间。

ViewSonic® 下午7:01 网络设置 基本设置 日期和时间 固件升级 高级设置 信息

1. 使用上移和下移按钮选择所需选项并按确定。然后使用左移和右移按钮进行调整或选择。

ViewSonic 下午7:04 自动同步日期和时间 < 打开 > 日期 2019-5-7 时间 下午7:04 时区 GMT+08:00 时间格式 < 12 小时制 >

菜单 说明
自动日期和时间	联网后,用户可自动同步日期和时间。打开打开同步。关闭关闭同步。
时区 选择所需位置。
时间格式	选择其他显示时间格式。12小时12小时制24小时24小时制

固件升级

用户可以通过互联网或USB更新固件，并检查版本号。

在升级过程中, 请勿拔下电源线, USB或断开Internet连接。

在进入固件升级菜单之前，请确保投影机已联网。

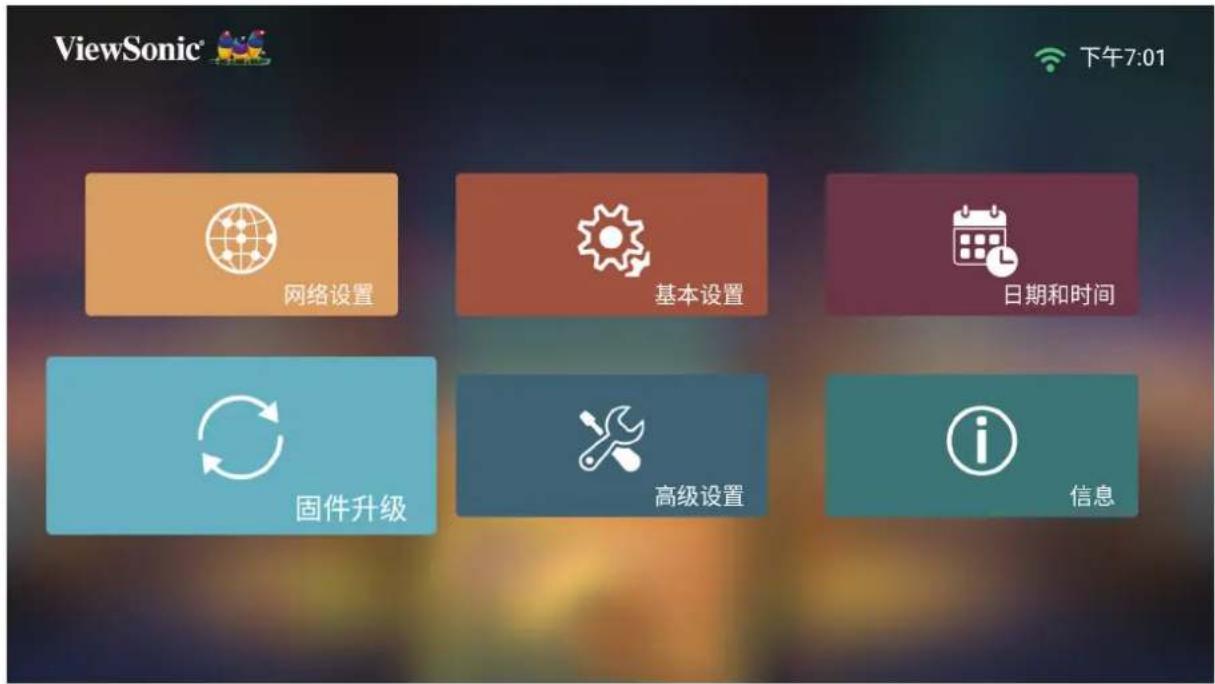

要进入菜单, 请选择: 主页 > 设置 > 固件升级。

ViewSonic® 下午7:01 网络设置 基本设置 日期和时间 固件升级 高级设置 信息

在线固件更新

转到: 主页 > 设置 > 固件升级 > 在线软件更新。

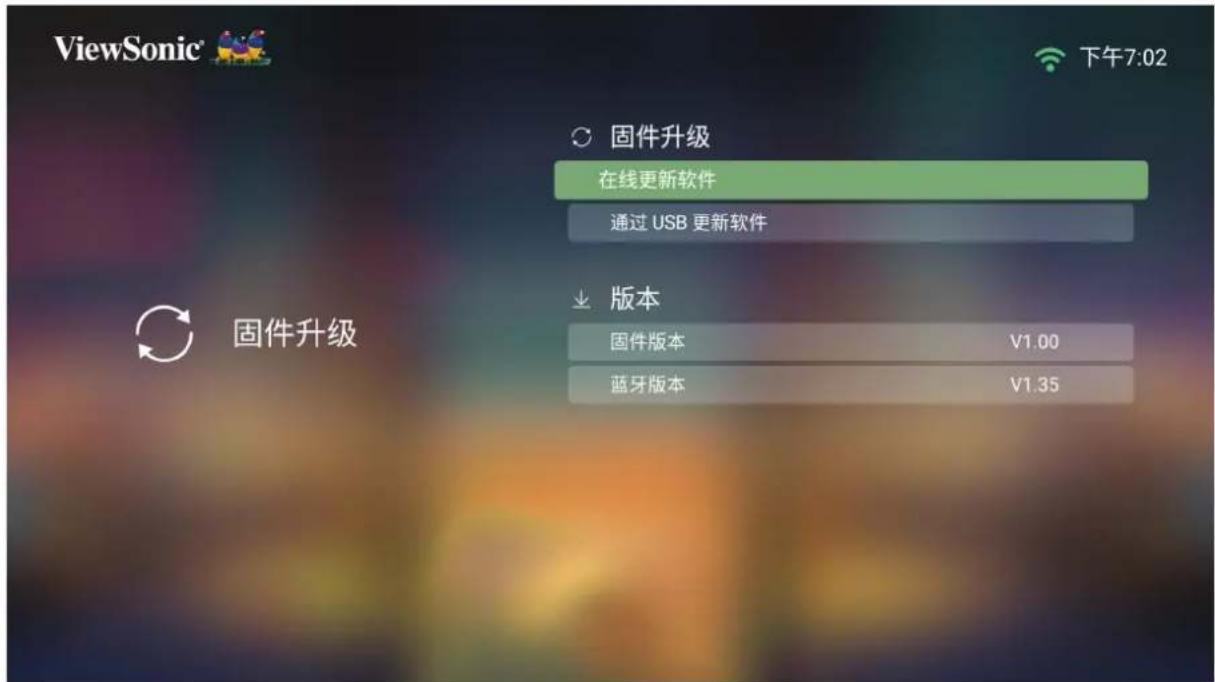

ViewSonic 下午7:02 固件升级 在线更新软件 通过 USB 更新软件 固件升级 版本 固件版本 V1.00 蓝牙版本 V1.35

按遥控器上的确定选择进入。

系统将检查ViewSonic网站(OTA)，并在存在新固件时显示以下对话框消息。

ViewSonic 下午7:02 固件升级 在线更新软件 通过 USB 更新软件 固件升 固件升级 系统版本:V1.00 服务器版本 是否要更新当前固件? V1.00 V1.35

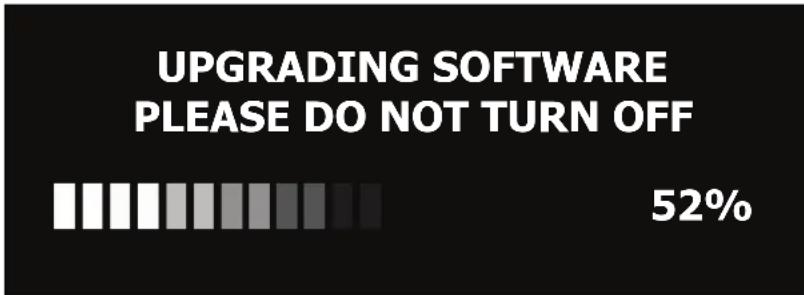

选择是后，将在更新过程开始时显示进度条。

UPGRADING SOFTWARE PLEASE DO NOT TURN OFF 52%

进度达到100%后，投影机将重新启动。整个过程大约需要10分钟更新固件后，重启投影机需要几分钟时间。

通过USB进行固件更新

从ViewSonic网站下载最新版本，并将文件复制到USB设备。

将USB插入投影机, 然后转到: 主页 > 设置 > 固件升级 > 通过USB进行软件更新。

按遥控器上的确定选择进入。

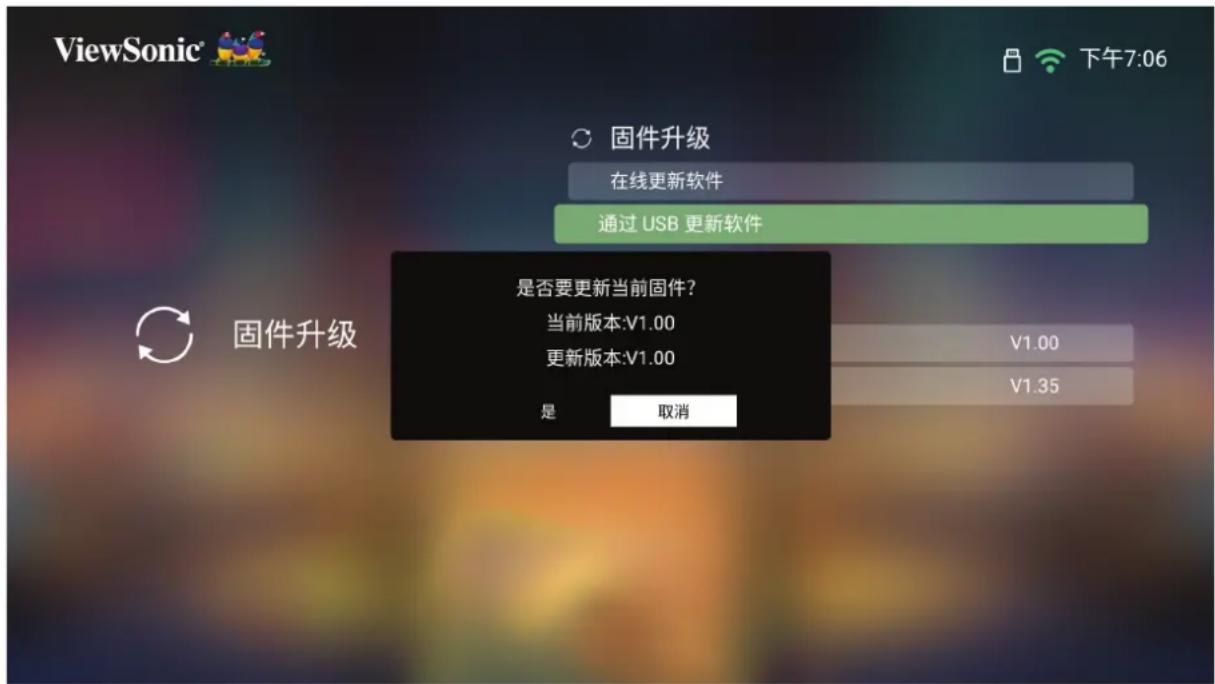

ViewSonic 下午7:06 固件升级 在线更新软件 通过 USB 更新软件 是否要更新当前固件？ 当前版本:V1.00 更新版本:V1.00 是 取消 V1.00 V1.35

系统将检测固件版本并显示上述对话框消息。

选择是后，将在更新过程开始时显示进度条。

进度达到100%后，投影机将重新启动。整个过程大约需要10分钟。

更新固件后，重启投影机需要几分钟时间。

只有USB 2 (3.0)端口支持固件更新。

只能支持Fat32格式升級

高级设置

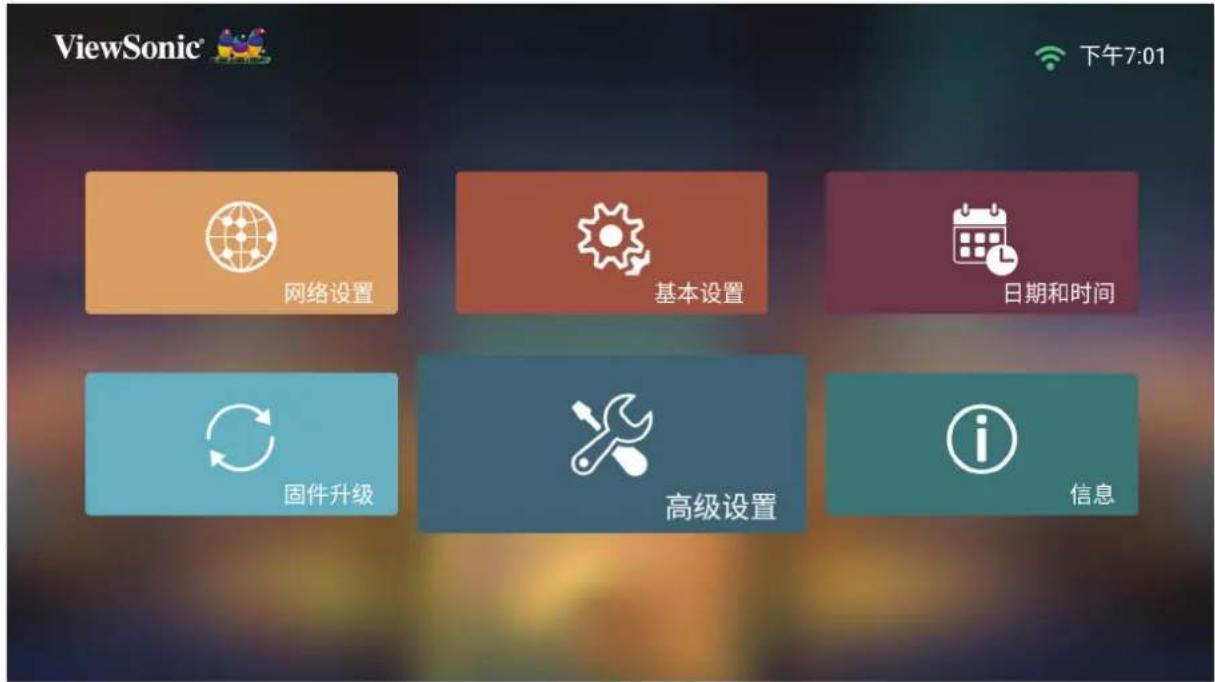

1. 选择: 主页 > 设置 > 高级设置

ViewSonic® 下午7:01 网络设置 基本设置 日期和时间 固件升级 高级设置 信息

2. 使用上移和下移按钮选择所需选项并按确定。然后使用左移和右移按钮进行调整或选择。

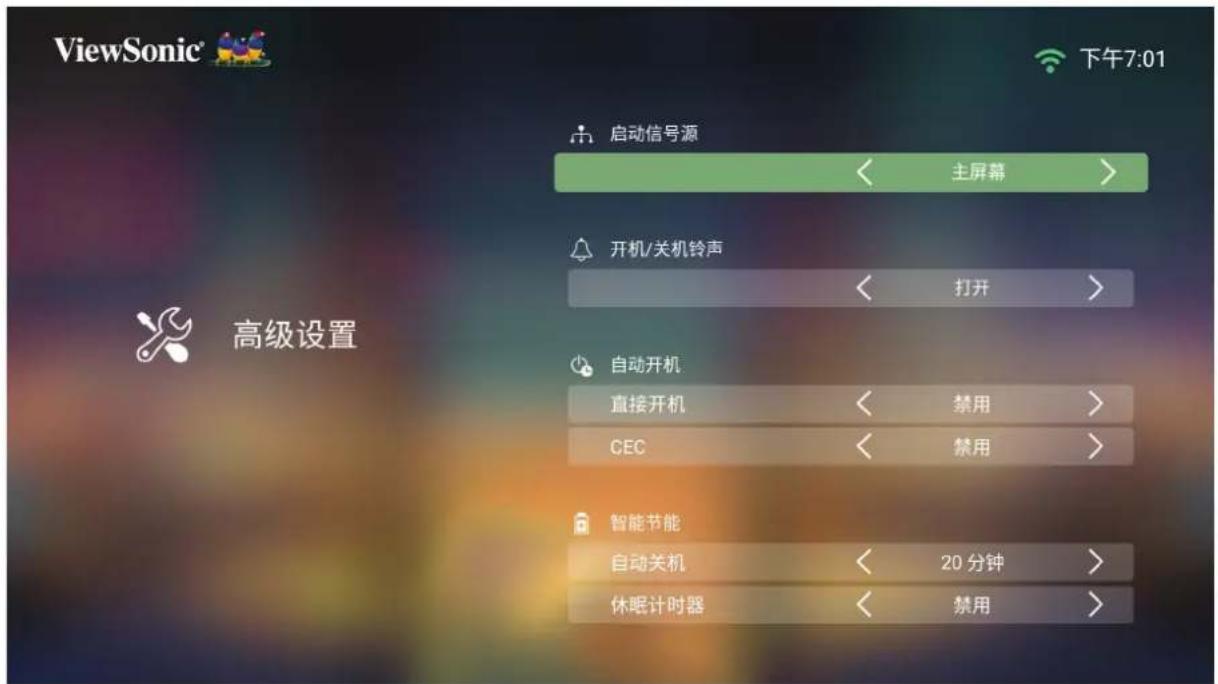

ViewSonic 下午7:01 高级设置 启动信号源 < 主屏幕 > 开机/关机铃声 < 打开 > 自动开机 直接开机 < 禁用 > CEC < 禁用 > 智能节能 自动关机 < 20分钟 > 休眠计时器 < 禁用 >

3. 要返回上一个菜单，请按返回按钮。

菜单 说明
开机信号源 允许用户在打开投影机后直接输入所需的信号源。
开机/关机铃声 启用或禁用开机/关机铃声。
自动开机	直接开机插入插座后自动打开投影机。CEC本投影机支持CEC(消费类电子设备控制)功能,可通过HDMI连接进行同步开机/关机操作。也就是说,如果将同样支持CEC功能的设备连接到投影机的HDMI输入,则当投影机的电源关闭时,这一连接设备的电源也将自动关闭。当连接设备的电源打开时,投影机的电源将自动打开。注:确保投影机和连接设备的CEC功能均已打开。
智能节能	自动关机一旦没有检测到输入源,投影机可以在设定的时间后自动关闭。休眠计时器在设定时间后自动关闭。省电如果在五(5)分钟后未检测到输入源,则降低功耗。

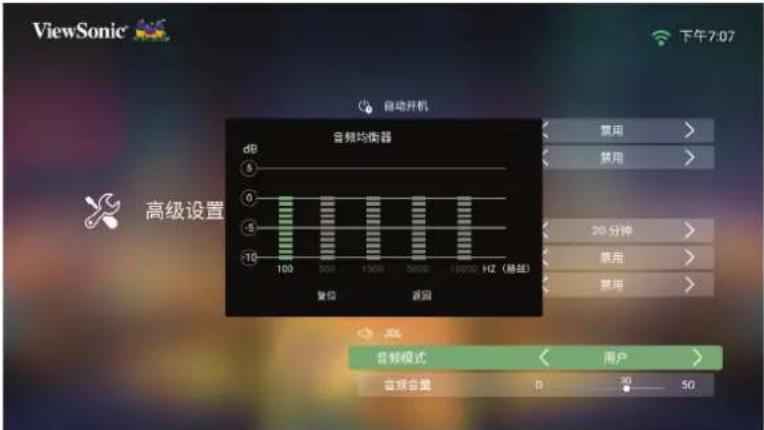

JBL	音频模式电影:默认音频模式。用户:允许用户自定义音频均衡器。注:在自定义模式下,可以选择100Hz、500Hz、1500Hz、5000Hz和10000Hz。音量在0到50的范围内调整音量。静音静音或取消静音。S/PDIF通过S/PDIF端口选择音频输出。
光源等级	选择合适的LED功耗。完全100%Eco70%
高海拔模式 当您所在环境的海拔位于1,500-3,000米之间、温度在5°C-25°C之间时,建议使用高海拔模式。注:如果在除上述条件之外的其他极端条件下使用本投影机,投影机可能会出现自动关机问题,这是为了避免投影机过热。在这种情况下,应切换到高海拔模式解决此问题。但是,这不表示投影机能够在任何和所有恶劣或极端条件下使用。
复位设置 将设置恢复默认值。注:语言、高海拔模式、投影机位置、网络设置、应用程序中心中所有已安装的应用程序、添加应用和光源时数将保持不变。
恢复出厂默认值 出厂复位。注:光源时数将保持不变。

信息

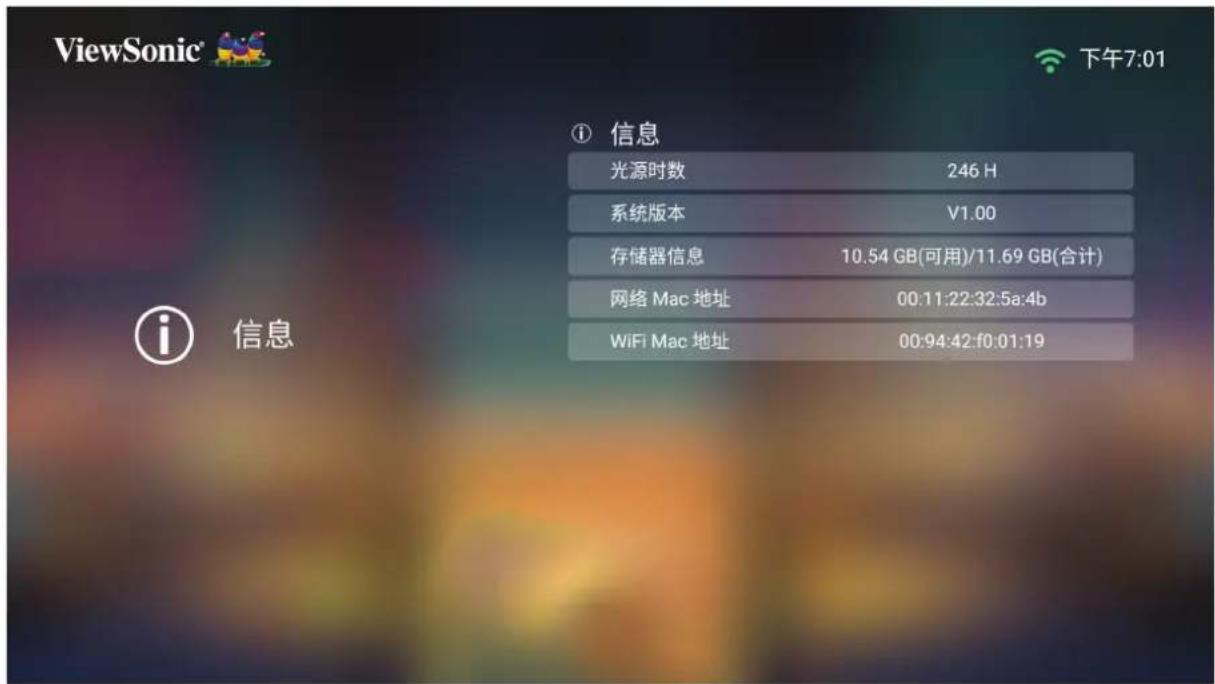

1. 选择: 主页 > 设置 > 信息。

ViewSonic® 下午7:01 网络设置 基本设置 日期和时间 固件升级 高级设置 信息

1. 查看系统状态和信息。

ViewSonic 下午7:01 ① 信息 光源时数 246 H 系统版本 V1.00 存储器信息 10.54 GB(可用)/11.69 GB(合计) 网络 Mac 地址 00:11:22:32:5a:4b WiFi Mac 地址 00:94:42:f0:01:19

注：按遥控器上的主页按钮可随时返回主屏幕。

附录

规格

项目 类别 规格
投影机	类型	0.47“4K-UHD, LED
	显示屏尺寸 30”~200”
	亮度 2,400 流明 LED
	投影距离 0.5-3.5 m	(100”± 3%@1.77 m)
	镜头 F=1.8, f=8.5 mm
	光学变焦 固定
	灯泡类型 RGBB LED
	光源寿命(正常)	最长30,000小时
	显示颜色 10.7亿色
	梯形失真校正 -/+40 (垂直)
输入信号	HDMI f	h: 30K~97KHz, f. 24~85Hz,
分辨率	Native (预设) 3840 x 2160
	支持 VGA (640x480)到4K (3840 x 2160)
本地存储	总空间	16 GB
	可用空间 12 GB
输入	音频输入(3.5 mm)	1
	HDMI	2 (HDMI 2.0、HDCP 1.4/2.2)
	SD 卡	微型SD卡(最大支持64 GB, SDXC)
	C型USB	1 (5V/2A)
	A型USB	2 (USB 3.0读取器 x 1; USB 2.0读取器x 1)
	RJ45输入	1
	Wi-Fi输入	1 (5G)
	蓝牙输入	1 (蓝牙4.0/音频输入)
输出	音频输出(3.5 mm)	1
	S/PDIF	1
	扬声器	8W Cube x 2
	A型USB(电源)	2 (USB 3.0, 5V/2A; USB 2.0, 5V/1.5A)
电源适配器1	输入电压	AC 100-240V, 50/60 Hz(自动切换)
工作条件	温度	0°C至40°C(0.00°C至40.00°C)
	湿度 0%到90%(无凝结)
外形尺寸	物理(W x H x D)	261 x 271 x 166 mm(10.3" x 10.7" x 6.5")
重量	物理 4.1 kg (9 lbs)
节能模式	打开 140W (典型值)
	关闭 <0.5W (待机)

仅可使用 ViewSonic ^® 或授权厂商提供的电源适配器。

投影尺寸

功能 地址 代码 反向
	字节1 字节2 字节3 字节4
开机/关机	83 F4 17 E8
主屏幕	83 F4 16 E9
对焦	83 F4 92 6D
信号源	83 F4 40 BF
设置	83 F4 30 CF
向上	83 F4 0B F4
向下	83 F4 0C F3
向左	83 F4 0E F1
向右	83 F4 0F F0
确定	83 F4 15 EA
蓝牙	83 F4 A2 5D
返回	83 F4 28 D7
静音	83 F4 14 EB
音量+	83 F4 82 7D
音量-	83 F4 83 7C
音频模式	83 F4 9E 61

词汇表

本节介绍了所有投影机型号中使用的标准术语表。所有术语按字母顺序列出。

注意：一些术语可能不适用于您的投影机。

Aspect Ratio (宽高比)

指图像宽度对图像高度的比例。

B Brightest Mode（最亮模式）

最大化投影图像的亮度。此模式适用于需要超高亮度的环境，即在光线充足的房间使用投影机。

Brightness (亮度)

调整屏幕图像的亮度级别。

CEC (Consumer Electronics Control) (CEC(消费类电子设备控制))

通过HDMI连接同步开机/关机操作。也就是说，如果将同样支持CEC功能的设备连接到投影机的HDMI输入，则当投影机的电源关闭时，这一连接设备的电源也将自动关闭。当连接设备的电源打开时，投影机的电源将自动打开。

Color (颜色)

调整颜色饱和度。

Color Temp (色温)

允许用户选择特定的色温设置，以进一步定制观看体验。

Contrast (对比度)

调整图像背景（黑色级别）和前景（白色级别）之间的差异。

Focus（对焦）

手动改善投影图像的清晰度。

G Gamma (灰度)

允许用户手动选择投影机的灰度曲线。

H HDMI Range (HDMI 范围)

允许用户按检测到的信号类型选择0\~255(全范围)、16\~240(有限范围)或“自动”作为HDMI灰度范围。

HDR (High-Dynamic Range)（HDR（高动态范围））

保持亮度级别并增强暗处的细节。

High Altitude Mode（高海拔模式）

可选模式,适用于居住环境位于海拔1500米至3000米、温度在 5^ C至 25^ C之间的用户。激活此选项将改善投影机的散热和性能。

Information（信息）

显示时序模式（视频信号输入）、投影机型号、序列号和ViewSonic®网址。

Input Select（输入选择）

在投影机可用的各个输入选项之间切换。

Keystone（梯形失真校正）

因图像投影到倾斜表面导致的图像失真。

Light Source Level（光源等级）

使用正常或Eco模式调整亮度等级和功耗。

M Movie Mode（电影模式）

适用于播放彩色电影、数码相机拍摄的视频剪辑或通过PC输入的DV的图像模式。最适合低亮度环境。

Sharpness（锐度）

调整图像质量。

故障排除

本节介绍了使用投影机时可能遇到的一些常见问题。

问题 可能的解决方案
投影机无法开机 · 确	保电源线正确连接到投影机和电源插座。如果散热过程尚未完成,请等到完成后再尝试再次打开投影机。如果上述方法无效,请尝试使用其他电源插座或尝试打开其他使用同一电源插座的电气设备。
没有图像 · 确保视频	源电缆连接正确,并且视频源已打开。如果未自动选择输入源,请使用投影机或遥控器上的Source (信号源)键选择正确的信号源。
图像模糊 · 调整聚焦	环有助于正确聚焦投影镜头。确保投影机和屏幕正确对齐。如有必要,请调整投影机的高度以及投影角度和方向。
遥控器不工作 · 确保	遥控器和投影机之间没有障碍物;并且彼此相距8米(26英尺)。电池电量可能已耗尽,如进行检查,必要时予以更换。
投影机/系统死机,无法响应	使用回形针,小心地将其插入投影机后部的Reset(重置)按钮以重置设备。

LED指示灯

灯光 状态和描述
电源
红色 关闭	待机模式
绿色 关闭	正在开机
绿色 关闭	正常工作
绿色 关闭	图像残留关闭(用于工厂)
蓝牙
绿色 蓝色闪烁每秒1次		蓝牙连接处于待机模式
绿色 蓝色闪烁每秒2次		等待配对
绿色 蓝色	蓝牙扬声器或音频输入

维护

一般注意事项

• 确保投影机已关闭、且电源线未从电源插座中拔出。
• 切勿拆卸投影机上的任何部件。如果需要更换投影机的任何部件，请联系ViewSonic®或经销商。
• 切勿直接在机壳上喷洒或泼溅任何液体。
• 处置投影机时应多加留意，因为颜色较深的投影机如果磨损，会比颜色较浅的投影机更加明显。

清洁镜头

• 使用压缩空气罐来清除灰尘。
• 如果镜头仍不干净，请使用镜头清洁纸或软布蘸取镜头清洁剂轻轻擦拭表面。

小心：切勿用研磨材料擦拭镜头。

清洁机壳

• 使用柔软无绒、干燥的布清除污垢或灰尘。
• 如果机壳仍未变干净，请用洁净、不起毛的软布蘸取少量不含氨、不含酒精的中性非研磨清洁剂；然后擦拭显示器表面。

小心：切勿使用蜡、酒精、苯、稀释剂或其它化学清洁剂。

存放投影机

如果打算长时间存放投影机：

• 确保存放区域的温度和湿度在建议范围内。
• 完全缩回调节器支脚。
• 取出遥控器中的电池。
• 使用投影机原有的包装或同等材料包装投影机。

免责声明

• ViewSonic® 不建议在镜头或机壳上使用任何含氨或酒精的清洁剂。已有报告称，有些清洁剂会损坏投影机镜头和/或机壳。
• ViewSonic® 对由于使用含氨或酒精的清洁剂而造成的损坏不承担任何责任。

法规和服务信息

符合性信息

此部分介绍有关监管的所有相关要求和声明。已确认的相应应用程序应参考产品上的铭牌和相关标志。

FCC 合规声明

此设备符合FCC规则第15部分的规定。其运行遵循下面两个条件：(1) 此设备不得导致有害干扰；(2) 此设备必须承受任何接收到的干扰，包括可能导致异常操作的干扰。经测试，本设备符合FCC规则第15部分对B类数字设备的限制规定。

这些限制旨在为居住区安装提供合理保护，以防止有害干扰。本设备会产生、使用和辐射无线电频率能量，如果不按照指导说明进行安装和使用，可能会对无线电通讯造成有害干扰。但是，不能保证在特定安装条件下不会产生干扰。如果此设备确实对无线电或电视接收造成有害干扰（可通过关闭然后打开设备电源来确定），希望用户尝试通过下面一项或多项措施来消除干扰：

• 调整接收天线的方向或位置。
• 增大设备和接收器之间的距离。
• 将设备和接收器分别连接到不同的电路插座。
• 咨询经销商或专业无线电/电视技术人士以寻求帮助。

警告：请注意，任何未经权责机构明确批准的改动或修改，都可能使用户失去操作此设备的权利

加拿大工业部声明

CAN ICES-003(B) / NMB-003(B)

此设备符合加拿大工业部免许可RSS标准。其运行遵循下面两个条件：

(1) 此设备不会造成干扰，并且
(2) 此设备必须可以承受任何接收到的干扰，包括可能导致设备不正常操作的干扰。

此设备符合加拿大工业部RSS 210的规定。该B类设备符合加拿大干扰设备法规的所有要求。

根据加拿大工业部的规定，此无线电发射器只能使用加拿大工业部批准用于发射器的类型和最大（或较小）增益的天线。为减少可能对其他用户造成的无线电干扰，所选天线类型及其增益的等效全向辐射功率(e.i.r.p.)不超过成功发射所需的功率

天线类型：偶极，增益：4.35 dBi (2.4 GHz)

欧洲国家CE符合性

此设备符合电磁兼容指令2014/30/EU和低电压指令2014/35/EU的要求。

下列信息仅适用于欧盟成员国：

右侧所示的标志表示符合“废旧电气和电子设备指令2012/19/EU”(WEEE)。此标志表明不得按非分类市政垃圾废弃设备，而应根据当地法律使用回收系统。

RoHS2符合性声明

此产品是按照欧洲议会和理事会关于限制在电气和电子设备中使用特定有害物质的Directive 2011/65/EU (RoHS2指令) 设计和制造的, 被认为符合欧盟技术委员会(TAC)制定的下列最大含量值:

根据Annex III of the RoHS2 Directives，上述特定产品元件可以豁免，详细情况如下文所述。豁免元件的示例：

- 特殊用途的冷阴极荧光灯和外部电极荧光灯(CCFL和EEFL), 所使用的汞含量不得超过（每个灯管）：

》较短长度(500 mm):每个灯管最多3.5 mg。
》中等长度(>500 mm且1,500 mm):每个灯管最多5 mg。
》较长长度(>1,500 mm):每个灯管最多13 mg。

• 阴极射线管的玻璃中可含铅。
• 荧光管中所含的铅不得超过其重量的0.2%。
• 铅在铝中作为合金成分, 最高不超过0.4%(重量)。
• 铜合金中所含的铅, 最高不超过4%(重量)。
• 高熔点温度型焊料（即铅合金，铅含量占重量的 85 % 或以上）中的铅。
• 电子和电气元件的玻璃或陶瓷中的铅或者玻璃或陶瓷基混合物中的铅，电容器的介电陶瓷除外，如压电陶瓷装置。

本设备使用型号核准代码为: CMIIT ID:2019AP13103 的无线电发射设备。

1. 操作频率及调频功率如下所示：

Radio Frequency Range Output power
Wi-Fi 2.4G 2412MHz~2472MHz	15.8dBm
	2422MHz~2462MHz
Wi-F 5G 5180MHz~5240MHz 9	3dBm
	5745MHz~5825MHz
	5190MHz~5230MHz
	5755Mhz,
	5795Mhz
	5210Mhz;
	5775Mhz
BT 2402MHz~2480MHz 2.3dBm
BLE 2402MHz~2480MHz -2.2dBm

1. 不得擅自更改发射频率、加大发射功率(包括额外加装射频功率放大器), 不得擅自外接天线或改用其它发射天线。
2. 使用时不得对各种合法的无线电通信业务产生有害干扰；一旦发现有干扰现象时，应立即停止使用，并采取措施消除干扰后方可继续使用。
3. 使用微功率无线电设备，必须忍受各种无线电业务的干扰或工业、科学及医疗应用设备的辐射干扰。
4. 不得在飞机和机场附近使用。

印度有害物质限制

有害物质限制声明(印度)。本产品符合“印度电子产品废弃物规定2011”，

除规定日程2中的免除条款外，禁止铅、汞、六价铬、多溴化联苯或多溴联苯醚的使用浓度超过0.1%(重量)，禁止镉的浓度超过0.01%(重量)。

产品达到使用寿命后的产品处置

ViewSonic注重环境保护, 致力于绿色工作和生活。感谢您参与Smarter, Greener Computing。请访问ViewSonic®网站了解更多信息。

美国和加拿大：

http://www.viewsonic.com/company/green/recycle-program/

欧洲：

版权所有© ViewSonic® Corporation, 2024。保留所有权利。

Macintosh和Power Macintosh是Apple Inc.的注册商标。

Microsoft、Windows和Windows标志是Microsoft Corporation在美国和其他国家/地区的注册商标。

ViewSonic® 和三鸟标志是 ViewSonic® Corporation 的注册商标。

VESA是Video Electronics Standards Association的注册商标。DPMS、DisplayPort和DDC是VESA的商标。

ENERGY STAR®是美国环境保护局(EPA)的注册商标。

作为ENERGY STAR®的合作伙伴, ViewSonic Corporation确认此产品符合ENERGY STAR®的能效指导方针。

免责：ViewSonic® Corporation对于本资料中包含的技术或编辑错误或疏漏，包括因提供本资料而导致的偶然或必然的损失以及本产品的性能或使用，不应承担责任。

为了不断改进产品，ViewSonic® Corporation保留变更本产品规格而无须另行通知的权利。本文档中的信息如有变更，恕不另行通知。

未经ViewSonic® Corporation事先书面许可，不得出于任何目的以任何形式复印、复制或传播本文档的任何部分。

X10-4KP_UG_SCH_1c_20240326

客户服务

有关技术支持或产品服务，请参阅下表或联系经销商。

注意：您需要提供产品序列号。

国家/地区 网站 国家/地区 网站
亚太地区
Australia www.viewsonic.com	/au/ Bangladesh www.viewsonic.com/bd/
中国 (China) www.viewsonic.com.cn		香港(繁體中文)	www.viewsonic.com/hk/
Hong Kong (English) www.viewsonic.com/hk-en/ India www.viewsonic.com/in/
Indonesia www.viewsonic.com/id/ Israel www.viewsonic.com/il/
日本 (Japan)	www.viewsonic.com/jp/	Korea	www.viewsonic.com/kr/
Malaysia	www.viewsonic.com/my/	Middle East	www.viewsonic.com/me/
Myanmar	www.viewsonic.com/mm/	Nepal	www.viewsonic.com/np/
New Zealand	www.viewsonic.com/nz/	Pakistan	www.viewsonic.com/pk/
Philippines	www.viewsonic.com/ph/	Singapore	www.viewsonic.com/sg/
臺灣 (Taiwan)	www.viewsonic.com/tw/	ประเทศไทย	www.viewsonic.com/th/
Việt Nam	www.viewsonic.com/vn/	South Africa & Mauritius	www.viewsonic.com/za/
美洲
United States	www.viewsonic.com/us	Canada	www.viewsonic.com/us
Latin America	www.viewsonic.com/la
欧洲
Europe	www.viewsonic.com/eu/	France	www.viewsonic.com/fr/
Deutschland	www.viewsonic.com/de/	Қазақстан	www.viewsonic.com/kz/
Россия	www.viewsonic.com/ru/	España	www.viewsonic.com/es/
Türkiye	www.viewsonic.com/tr/	Україна	www.viewsonic.com/ua/
United Kingdom	www.viewsonic.com/uk/

有限保修

ViewSonic®投影机

保修范围：

ViewSonic®保证其产品在正常使用情况下在保修期内不存在材料和工艺上的缺陷。如果产品在保修期内出现材料或工艺上的缺陷，ViewSonic®将根据其判断进行修理或用类似产品更换缺陷产品。更换用产品或部件可能包含改造或翻新的部件或组件。

有限三(3)年一般保修：

享受下文列出的更为有限的一(1)年保修，北美和南美：自消费者首次购买之日起，除灯泡外的所有部件享受三(3)年保修、提供三年(3)人工服务、原装灯泡享受一(1)年保修。

其他地区或国家：有关保修信息，请咨询当地经销商或当地ViewSonic®办事处。

有限一(1)重度使用保修：

在重度使用设置下（投影机每日平均使用时间超过十四（14）小时），北美和南美：自消费者首次购买之日起，除灯泡外的所有部件享受一(1)年保修、提供一年(1)人工服务、原装灯泡享受九十(90)天保修；欧洲：自消费者首次购买之日起，除灯泡外的所有部件享受一(1)年保修、提供一年(1)人工服务、原装灯泡享受九十(90)天保修。其他地区或国家：有关保修信息，请咨询当地经销商或当地ViewSonic®办事处。灯泡保修受条款和条件、验证和批准的约束。仅适用于制造商安装的灯泡。所有单独购买的配件灯泡均保修90天。

保修适用对象：

此保修仅对第一购买者有效。

保修范围不包括：

1. 序列号磨损、修改或撕毁的任何产品。
2. 因下列原因导致的损坏、磨损或工作不正常：

》意外事件、使用不当、疏忽、火灾、水灾、闪电、或其他自然灾害，未经授权变更产品，不遵循随产品提供的使用说明。
》不按产品规定操作。
》将产品用于非预期用途或不在正常条件下使用产品。
》由未经ViewSonic®授权的人员进行修理或尝试修理。
》任何因运输造成的产品损坏。
》拆卸或安装产品。

》产品外部原因，如电源波动或故障。
》使用不符合ViewSonic规定的耗材或部件。
》正常磨损和破损。
》与产品缺陷无关的任何其他原因。

1. 拆卸、安装、保险和设置服务费用。

如何获取服务：

1. 有关如何获得保修服务的信息，请联系ViewSonic®客户支持（请参考“客户支持”页面）。您需要提供产品的序列号。
2. 要获取保修服务, 您需要提供: (a)注明日期的原始销售凭证、(b)您的姓名、(c)您的地址、(d)故障描述、以及(e)产品序列号。
3. 将产品放在原始包装箱中，送到或运到（预付运费）ViewSonic®授权服务中心或ViewSonic®。
4. 如需其他信息或最近ViewSonic®服务中心的名称，请与ViewSonic®联系。

隐含保修限制：

不提供超出此处所述范围的任何明示或隐含保修，包括针对适销性和特定目的适用性的隐含保修。

损失排除：

ViewSonic的责任仅限于修理或更换产品的费用。ViewSonic®对下列损失不应承担责任：

1. 由于本产品缺陷而导致的其他财产损失、由于不方便而导致的损失、使用本产品的损失、时间损失、收益损失、商业机会丧失、信誉损失、干扰商业关系、或其他商业损失，即使被告知这些损失的可能性也不例外。
2. 偶然、必然或其他形式的任何损失。
3. 任何其他方对客户的任何索赔。

州法律效力：

本保修授予用户特定法律权利，各地相关部门所拥有的权利可能有所不同。一些地方政府不允许对默示担保设定限制，并且/或不允许排除意外或间接损坏，因此上述限制条件和排除条件可能并不适用。

美国和加拿大境外销售：

要获取在美国和加拿大境外销售的 ViewSonic® 产品的保修信息和服务，请联系 ViewSonic® 或您当地的 ViewSonic® 经销商。

本产品在中国大陆地区（不包括香港、澳门和台湾）的保修期受保修卡条款和条件的限制。

对于欧洲和俄罗斯用户，请访问以下网址查看保修详情：

http://www.viewsonic.com/eu/（“支持/保修信息”下）。
