KF3500W-200AE - 锅炉和热水器 HAIER - 免费用户手册

产品类型	电热水器
品牌	海尔
型号	KF3500W-200AE
额定功率	3500 W
额定电压	220 V ~ 50 Hz
额定电流	16 A
水箱容量	约 200 L
外形尺寸（宽×深×高）	约 800 × 600 × 1600 mm
净重	约 45 kg
防水等级	IPX4
能效等级	1 级
内胆材质	搪瓷内胆
温度调节范围	30 ℃ ~ 75 ℃
安全保护	防电墙、超温保护、防干烧、漏电保护
安装方式	壁挂式 / 落地式
控制方式	电子控制，带LED显示屏
加热方式	双管加热
节能模式	定时预约、中温保温
保修年限	整机 3 年，内胆漏水 8 年包换
适用人数	4 ~ 6 人

常见问题 - KF3500W-200AE HAIER

如何设置温度？

按温度键，然后按+/-调节，范围30-75°C。

为什么热水器不加热？

检查电源是否接通，漏电保护器是否跳闸，水温是否已达到设定温度。

如何清洗内胆？

建议每半年打开排污口排放沉积物，或联系专业人员进行除垢。

需要安装防电墙吗？

本机内置防电墙，安装时确保可靠接地即可。

报错代码E1是什么意思？

E1表示传感器故障，请拔掉插头重新启动，若仍显示请联系售后。

热水器漏电怎么办？

立即切断电源，停止使用，并联系专业维修人员检查。

如何省电？

使用定时预约功能，避开高峰时段；设定合适水温（50-55°C），减少保温损耗。

热水出水忽冷忽热？

检查水压是否稳定，清理进水滤网，或调整混水阀。

保修期多久？

整机保修3年，内胆漏水8年包换，需保留购买凭证。

可以用井水吗？

建议使用自来水，井水硬度过高可能缩短内胆寿命，建议加装软化装置。

用户手册 KF3500W-200AE HAIER

海尔产品质量优，性能佳。为了方便您使用，请仔细阅读说明书，并按照说明书的步骤操作。自始至终，海尔的“国际星级服务”将伴随着您，使用时无论有什么问题，请按照保修证的电话、地址联系，我们时刻恭候为您服务。

ThefutureisNOW!

目录

1. 安全注意事项 …… 1
2. 各部分构件名称 …… 2
3. 安装说明 3
4. 试运转 …… 10
5. 使用功能……10
6. 保养与维护……15
7. 技术数据 …… 17
8. 热水器接线图 19
9. 故障与保护处理 20
   10.. 售后服务 21
10. 用户须知 21

尊敬的海尔用户：感谢您选择、使用海尔产品。

我们承诺：

您任何海尔产品需要安装或维护服务时，我们将提供“1+5”的成套增值服务：

“1”：送货安装服务一次就好

“5”：五项组合服务：

【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。

【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品寿命。

【C】一站式通检，对用户家其他电器逐一通检保养。

【D】健康测水质，对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。

【E】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。

体现海尔真诚、贴心的服务，海尔友情提醒您：

海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，也可登陆http://fuwu.rrs.com查询，给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999999或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com，在线安装、报修。

安全注意事项（请务必遵守）

标志解释

尊敬的海尔用户：

您好！感谢您使用海尔热泵热水器。为了便于您能更好的阅读本说明书和使用热水器，以下是我们对说明书中出现的标志符号的解释说明：

凡带有该警示标志的内容，有关产品安全和使用者的人身安全，必须严格按警示的内容操作。

凡带有该禁止标志的内容，是必须绝对禁止的行为，否则可能会造成机器的损坏或危及使用者的人身安全。

必须使用配有地线的电源，并确保热水器有效接地。

热水器在环境温度低于 0^ C 地区使用时，建议将水箱安装在室内。

不要把热水器安装在无法排水的地方。

儿童沐浴时必须在大人的指导下进行。

关于安全阀的使用

本储水箱配有安全阀，为了使用安全，不可私自改动安装位置，严禁堵塞其出口。

不能将电源的地线和零线连接在一起。不要将接地线连接在气体管道、自来水管道、避雷针、电话线上。

热水器出水温度一般高于显示屏显示的温度。刚打开热水阀时，请不要直接将热水射向人体，以免被热水烫伤。

不要将手以及将任何物件插入风栅中，以免造成受伤或损坏热水器。

各部分构件名称

室外机

储水箱

装箱单

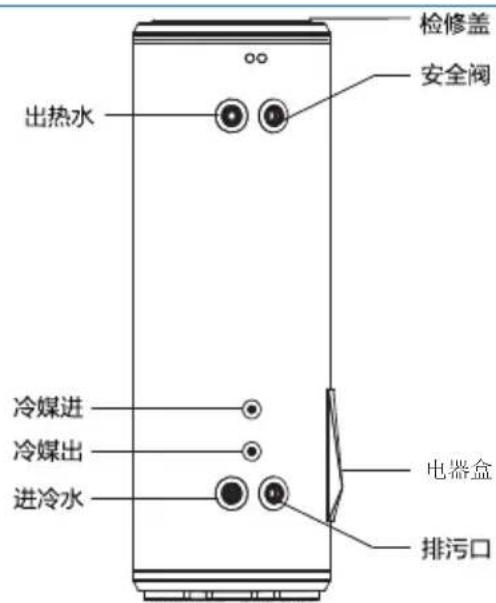

水箱部分

部件名称

水箱

安全阀(0.85MPa)

单向阀

纤维垫圈(3/4)

水箱固定带

说明书

膨胀螺栓(M8×85)

水管对丝(3/4-1/2)

电源线

小件包

线控器

线控器挂墙板

数量

1台

1个个

4个

1条

1本

1个

1根

1包

1个

1个2个

注：型号KF3500W-150AE、KF3500W-200AE无线控器挂墙板。

室外机部分

部件名称		腻子粉室	外缝机管	不粘胶带穿墙护圈				减振橡胶排水管
数量			1套 1个	1根			1卷 4个	1个1袋1台

安装说明

必须由本公司售后部门所属的安装人员或其指定的安装人员进行安装。

安装场所的选择

• 1. 能保证合理地气流分布、无障碍物影响进出气流，且尽量不受外部空气影响。
• 1. 支撑面能足以支撑机器重量，并能流畅地排出冷凝水。
• 1. 运行噪音及排出空气不影响用户及邻居处。
• 能留有足够的安装、维修空间。
• 附近无强电磁场干扰，以免影响控制性能。
• 安装处无硫磺气体、矿物油充斥，以防腐蚀机体及配件。
• 1. 要保证在气温 0^ C 以下地区使用的热水器水管不会冻结。
• 可以对热水器本体进行有效固定的位置。
  • 9. 选择干燥的位置, 不可阳光直射室外机, 如无法避免, 请安装遮挡物, 以防止阳光直射。

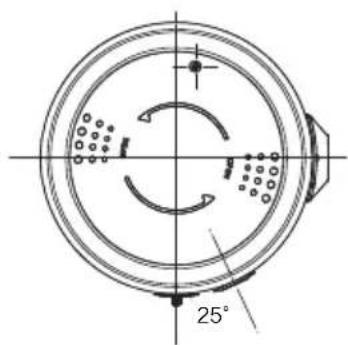

水箱安装尺寸(单位：mm)

*尺寸偏差范围为±10%

安装说明

水箱安装尺寸(单位：mm)

型号	a1b1c1d1
KSX-150(70)/WBII	1395492/900
KSX-200(70)/WBII	1765492/1270
KSXD-150(70)/WBII	1395492522900
KSXD-200(70)/WBII	17654925221270
KSXD-300(110)/WBII	17956006301242
KSX-150(75)/WAJ1395492/900
KSX-200(75)/WAJ1765492/1270
KSXD-150(75)/WAJ1395492522900
KSXD-200(75)/WAJ	17654925221270
KSXD-70(150)/WH1395492522900
KSXD-70(200)/WH	17654925221270
KSXD-110(300)/WH	17956006301242

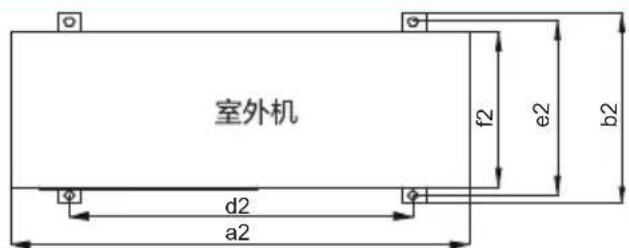

室外机安装尺寸(单位：mm)

型号	a2b2	c2d2e2		f2	g2
KFR70-34W/II	780	286	545	500	260	247	535
KFRD70-34W/II	780	286	545	500	260	247	535
KFRD110-50W/II	866	352	682	583	320	292	668
KFR75-35W/J	780	286	545	500	260	247	535
KFRD75-35W/J	780	286	545	500	260	247	535
KFRD-34W	780	286	545	500	260	247	535
KFRD110-50W	866	352	682	583	320	292	668

*尺寸偏差范围为±10%

安装说明

室外机及水箱安装空间示意图

注：热水器外观图仅供参考。

室外机安装固定

1. 用膨胀螺栓把室外机安装支架固定在墙面上。
2. 用螺栓（M10）和螺母把室外机紧固在室外机安装支架上，并保持水平。
3. 若安装在墙上或屋顶上时，要把支架牢牢地固定住，以防地震或强风的侵袭。
4. 为了减小机器震动，请务必安装减振橡胶垫。
5. 若使用排水弯头，请按下图所示安装。在较冷的地方（气温持续低于0℃），不要使用排水弯头。

安装说明

水箱安装固定

1. 将水箱放置在具有足够承重能力的平面上，倾斜度不得超过 5^ 。
2. 水箱在室内安装时，尽量靠近墙边，或人员不易触及的位置。
3. 水箱安装在室外时，必须靠近牢固的墙体，并用随机附带的固定带通过膨胀螺栓固定，防止倾倒（见“室外机及水箱安装空间示意图”）。
4. 水箱的安装位置，应选择便于使用、维修和有下水道的地方。在水箱或水管泄漏时，不会对附近或下层设施造成破坏。
5. 紧固带安装：用冲击钻在墙上钻两个直径为12mm，深为65mm的孔，将膨胀螺栓插入墙孔中，紧固带安装在螺栓上，拧紧螺母，并检查是否牢固。

水箱管路安装

1. 确定水箱安装位置，根据外形尺寸图和用户要求，用自来水管（建议用户采用PP-R管）安装各管路。将安全阀等附件，参照下图安装。注意加生料密封，防止漏水。
2. 本水箱所有水口均是G3/4内丝接口。
3. 为便于储水箱的安装拆卸，建议在热水器进出水管适当位置分别加活接。确定供水的位置，将进出水管和自来水管分别连接到用水处。
4. 进出水管勿接反。安全阀应指定位置安装，不可私自改动。下图仅为管路安装示意简图，具体可根据用户实际情况安装。

1. 自来水进水压力应在0.1～0.8MPa。如果低于0.1MPa，请在进水口增加增压泵；如果高于0.8MPa，请在进水口安装减压阀。

2. 水箱初次补水前，确保水箱冷水进口、热水出口以及至少一处用水口水龙头（最好是最远端的）打开，等水龙头连续排水10秒后停止补水。

3. 处于户外的水管路及阀件均应作保温处理。

4. 安全阀的连接及使用：

将排水管的一端拧到安全阀的泄压孔上，如右图，根据实际情况可自行将排水管截短或接长，把排水管另一端接到下水道口处。排水管应保持与大气相通，切勿将其堵塞，连接安全阀的排水管应保持以连续向下的方式倾斜安装在无霜的环境中。

安装注意事项

1. 水箱与室外机冷媒连接管最大长度8m，落差3m。超过5m长度需要追加冷媒30g/m。

2. 热水器必须使用专用的电源线路。

3. 在潮湿的地方安装热水器时，要安装漏电断路器。

4. 在其它地方安装时，应尽可能安装漏电断路器，电源从室外接入的机型必须安装漏电断路器。

5. 电源的地线和零线必须严格分开，将零线与地线接在一起是错误的。

6. 电源线参数：3×1.5mm²或以上。

7. 强电线与线控线、温度传感器连接线分开布置。

8. 如果电源软线损坏，为避免危险，必须由制造厂或其维修部或类似的专职人员来更换。

9. 本系列机型有电源线无插头，请用户自备专用开关(20A以上)。由获得电工资质的人员，按国家标准规定的布线规则进行安装。在水可能溅到的地方和墙壁上，开关的安装高度不能低于1.8米，且确保水不会溅到开关上。并且不能安装在儿童可能触及到的地方。

10. 家中电源插座内火线、零线、接地线必须连接正确可靠，无内部短路。连接错误，有可能导致火灾。

安装说明

冷媒管路的安装

室外机和水箱分别安装固定好，水管安装并验漏完成后，开始冷媒管的安装。

一、冷媒管的安装

1. 安装前先确认保温连接管喇叭口堵帽状态完好，喇叭口与管体无异常变形或损坏。
2. 如果水箱与室外机在墙体两侧，需要穿墙安装，就先打好墙孔，放好孔套和孔盖。
3. 将保温连接管与内外连接线放在一起并用不粘胶带包扎好穿过墙孔。
4. 连接线不得直接接触铜管，之间必须有保温层隔热。
5. 连接前先将喇叭口及其对接接头锥面涂冷冻油。
6. 先连接水箱，再连接室外机。
7. 先将喇叭口与对接锥头保持同轴度，然后用手拧紧螺母至铜管不能摆动，再用扳手将螺母拧紧0.5～1圈。

二、冷媒管的抽空

本机必须采用真空泵对连接管进行抽空。

1. 将检修多用表低压软管接于室外机三通截止阀的针阀上拧紧。
2. 检修多用表的中间软管接在真空泵上拧紧。开启真空泵抽真空。真空度接近 -0.1MPa 后关闭检修表低压手柄，停止真空泵。保压30分钟观察低压是否回升。无回升证明管路密封完好。
3. 确认管路无泄露后使用六角匙逆时针打开二通阀，待低压表指针回到0MPa以上关紧二通阀。
4. 拆除真空泵、检修表。

三、冷媒管验漏

1. 使用六角匙逆时针将二通阀、三通阀完全打开。并将二通阀、三通阀的保护帽、特别是三通阀的针阀保护帽全部拧紧。
2. 用检漏仪或肥皂水检查四个喇叭口接头及三通阀针阀处是否漏气。

室外机接线

1. 取下接线盖。
2. 按照压线方法和接线图接好电源线。
3. 接好线控线和水箱温度传感器连接线。
4. 接线完成后，必须用压线夹将电源线压紧，压线夹应压在连接线的外护套线上。装好接线盖。

安装说明

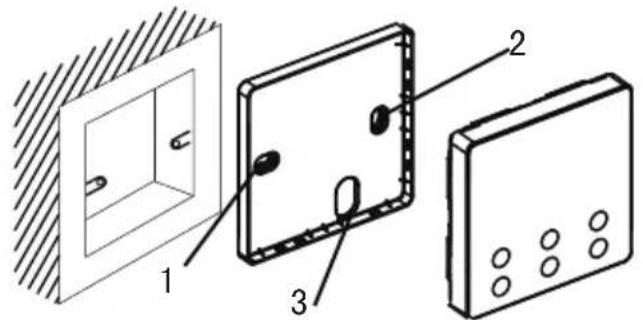

线控器的安装方法

1. 挂墙式安装方法：首先通过线控器底部的插槽位置，使用一字螺丝刀将显示板线控器底座与线控盒拆分，然后通过线控盒底座螺钉孔1和螺钉孔2的位置将线控盒底座固定在墙上，最后将线控盒按照对应的配合方式扣装在线控盒底座上。
2. 埋墙式安装方法：首先采用同上的方法将显示板线控器底座与线控盒拆分，通过螺钉孔1和螺钉孔2将线控盒底座固定在86盒内，然后经过穿线孔3，将控制线接入预先在86盒内配好的埋线管道内，最后将线控盒按照对应的配合方式扣装在线控盒底座上。

用螺钉分别将挂墙板螺孔1和2固定于86盒内对应的螺钉孔5/6的位置，将线控盒插到挂墙板上。（如图一）

挂墙式安装方法二：

直接将线控盒固定于竖直墙面上，从挂墙板螺孔3和4位置，用2个直径4mm螺钉及其配套的塑料胀管将挂墙板直接固定于竖直墙面上，然后将线控盒插到挂墙板上。（如图二）

1. 埋墙式安装方法：确定线控盒的安装位置，将埋墙盒固定于墙体内，按照线控盒与埋墙盒的配合方式将线控盒扣入埋墙盒上，然后将线控器边框扣入埋墙盒对应的槽中。（如图三）

注：1. 埋墙盒需用户装修前提前预埋墙内。
2. 埋墙盒和线控器边框另售。

请用户根据使用说明书来使用热水器试运转的检查项目，在□内打√

□ 管子接头是否漏气？
□ 电气连接线固定牢固吗？
□ 排水管布置正确吗？
□ 接地线连接牢固吗？
□ 电源电压符合电气规程吗？
□ 控制面板显示正常吗？
□ 有无异常噪音？
□ 水箱是否已安装水箱配带的泄压安全阀(TP阀)或泄压安全止回阀?
☐ 冷热水管材料(如PP-R等)是否符合冷热水使用要求?
□ 水系统安装好后是否对水箱注水，热水管路出水口是否有水排出？
□ 水系统注水管路灌通后，检查整个水管路，是否有漏水点？
□ 水系统注水后，自动安全泄压阀手动泄压后是否有水流出？
□ 水系统注水检漏后，是否对室外的所有水管路进行保温？
□ 水箱排水阀、排水管及泄压阀排水管是否已接至下水道且能顺畅排水？
□ 水箱在室外时，水箱排水管路及泄压阀排水管是否已作保温处理？

使用功能

线控器显示屏

1. 型号KF3500W-150A、KF3500W-200A、KF70/150-BⅡ、KF70/200-BⅡ的线控器显示屏界面如下：

使用功能

线控器显示屏

1. 型号KF70/150-BE II、KF70/150-HE、KF70/200-HE、KF70/200-BE II、KF110/300-BE II、KF110/300-HE的线控器显示屏界面如下：

使用功能

1. 型号KF3500W-150AE、KF3500W-200AE的线控器显示屏界面如下：

一、按键功能

A.

开关机键，关机后显示时钟和实际水温，开机后显示工作模式。第一次上电开机，默认热泵制热模式，图标点亮。设置温度默认为 50^ C 。建议用户将温度设定在 55^ C 以下，此时启用热泵功能。

B.

模式

开机状态下，按此键依次在Eco-Smart—预约洗浴1—预约洗浴2—预约洗浴1、2—动态夜电起止—退出，之间切换。

C.

双源速热

开机状态下按 “双源速热” 按键，图标点亮，热泵与电辅同时启动，实现快速制热。

D.

时钟

调节时钟。按时钟 键“小时”闪烁，可配合“-”“+”键调整时钟，无按键操作3秒停止闪烁，在停止闪烁前再按时钟 键“分钟”闪烁，设置方法同上。

E. Eco Smart

按 “模式” 键进 “Eco Smart” 模式

记忆用户用水习惯，用户在某时间段大量用水则记忆此时间段，即在下一周的同一时间段提供热水。

注：任何模式下，在进入此时间段之前完成加热，此功能掉电后记忆。

F. 预约洗浴

开机状态下按“模式”键进入预约洗浴模式，常亮显示，连续按“模式”键，则会依次显示预约1→预约2→预约12→退出预约这四种模式。首次进入预约时，预约1、2的默认时间都为00:00，设置温度默认为50℃。建议温度设定在55℃以下，此时启动热泵功能。

进入预约1模式时, 1常亮, 88:88 显示当前时间, 再按时钟键时位闪烁, 按 “+、-” 键调节时间, 再次按时钟键分钟位闪烁, 按 “+、-” 键调节时间; “时”的范围为00\~23, “分”的范围为00\~59。每按 “+” 键一次, 设置的小时数或分钟数值增加1, 持续按 “+” 键, 设置的小时数或分钟数连续增加; 每按 “-” 键一次, 设置的小时数或分钟数减少1, 持续按 “-” 键, 设置的小时数或分钟数连续减少。闪烁6s无操作或按时钟键则默认此设定时间, 88同时转为常亮显示, 显示当前时间。

进入预约2模式时，①熄灭，②点亮，时间及温度设置同预约1；进入预约1、2模式时，①、②同时点亮，此时时间和温度将不能被调节。再次按模式按键退出预约模式。

预约1、2模式下1和2哪个先执行加热，则显示哪个的设置温度；此模式下不能再调节预约1和2的设置温度，可在单独的预约1、2模式下调节。

注：如果在数值闪烁时（即6s内）选择别的功能键，则此功能键起着确认此数值的作用，其本来的作用不实现（开关机键除外）。

G. 中温保温

开机状态下按“中温保温”按键，图标点亮。热泵设置温度变为40℃。不可调，水温低于30℃时，机器再次自动启动制热，直至水温加热到40℃后停止工作。中温保温模式，可满足用户少量用水，不适合淋浴，若想淋浴，请退出该模式，重新调整设置温度。

除开关机键外，按其它键均可退出中温保温模式。

H. 动态夜电

开机状态下，按“模式”键进入动态夜电模式，对应图标点亮，同时图标显示当前动态夜电开始时间，按时钟键小时位闪烁，按“+、-”键调节小时位时间，“时”的范围为00～23，6秒无操作后默认设置时间，或按时钟键确认，同时分钟位闪烁，按“+、-”键调节分钟位时间，“分”的范围为00～59，6秒无操作后默认设置时间，或按“时钟”键确认。再按“动态夜电”按键，图标点亮，88:88显示当前动态夜电结束时间，按“时钟”键小时位闪烁，按“+、-”键调节小时位时间，6秒无操作后默认设置时间，或按时钟键确认，同时分钟位闪烁，按“+、-”键调节分钟位时间，6秒无操作后默认设置时间，或按时钟键确认。同时转为常亮显示，显示当前时间。

初次进入默认加热的时间段为00:00-06:00。

此模式下机器会在用户设定好的时间段内加热到用户所设置的温度，此时间段以外机器不工作。

二、显示内容

A. 时钟及预约状态图标

显示当前时间

C. 热泵运行指示图标

热泵工作时此图标点亮。（节能模式）

E. Eco smart图标

进入Eco smart模式此图标点亮。

G. 预约洗浴功能图标

进入预约洗浴模式此图标点亮。

1. 加热图标

指示条从中间向两侧滚动指示热泵或电热管在正常工作。

B. 温度显示图标

显示设置温度和实际温度。

D. 双源速热模式指示图标

选择双源速热功能此图标点亮。

F. 动态夜电功能图标

进入动态夜电模式此图标点亮。

H.节省电量显示图标

显示热泵较普通电热水器节省的电量。

J. 剩余热水量显示图标

剩余热水量显示

二、显示内容

K. 中温保温显示图标

选择中温保温功能此图标点亮。

三、控制功能

1. 漏电保护

本机控制系统具有漏电保护功能。

2. 自动除霜功能

气温在较低时，室外机换热器会结霜，机器根据运行情况自动除霜。

3. 冷媒回收

维修或移机时使用该功能将

4. 机器运行环境温度条件

本热水器热泵工作环境温度为 -7^ 45^ 。如果超出该范围，请使用电辅热功能。

5. 热水器过载保护功能

当夏季温度较高时，压缩机工作负荷会较大。为保证满足用户热水需求并延长压缩机使用寿命，本产品会自动调节室外机风扇转速来支持压缩机的可靠运行。

6. 防冻功能

通电情况下水箱水温过低，防冻功能自动开启，机器工作，水箱水温升至15℃后机器停止工作。

保养与维护

水箱清洗与保养

• 关机并切断电源开关
• 不要用湿手触碰
• 不要用热水或溶剂清洗

1. 安全阀保养

应每月一次旋转安全阀手柄，如果有水流出，表明安全阀正常工作，如果没有水流出，请联系海尔售后服务。

2. 内胆排污

切断电源，关闭进水阀，打开安全阀进行排压，无水流出时，关闭所有出水阀，用扳手将安全阀的排水管拆下，然后将排污口丝堵打开，将排水管接到排污口上（排水管另一端置于下水道口），打开任一出水阀门，进行排污，排水管排出清水表示内胆已排污完毕，将全部零部件装回原位。

注：排污过程中应打开进水阀几次，冲洗内胆底部污物。

3. 水箱排空

移机或长时间不使用热水器时，请按照以上内胆排污的方法将水箱排空。

保养与维护

水箱清洗与保养

4. 阳极棒更换

海尔热泵热水器水箱配置的保护阳极能很好的延长产品寿命。根据水质差异一般需要每三年检查一次阳极的状况，并及时更新。具体的更新操作请咨询海尔服务人员。

5. 室外机换热器清洗

根据室外机运行环境及换热器积灰情况，可请专门保养人员使用专用工具对换热器进行除尘清洗。

热水器使用过程中一些常见现象

1. 安全阀流水现象

自来水压偏高，热水器加热后水箱压力过高，安全阀自然泄压。但如果经常性流水可能是自来水压过高或安全阀故障。请联系专业的维修人员。

2. 热水器不启动现象

(1) 热水器运行停止后立即开启, 热水器约3分钟不能运转, 因系统具有自我保护功能, 3分钟内不能启动。
(2) 环境温度在 ≤slant -7^ C 或 ≥slant 45^ C , 无电辅热机器不启动, 带电辅热机器的电热管启动。
(3) 热水器未通电。

3. 水温上升慢现象

(1) 环境温度低。因为如果环境温度较低, 空气源热泵热水器吸热能力会有所下降, 水温上升变慢, 属正常现象。但如果在用户未使用热水情况下, 加热时间超过12小时仍未达到设定温度, 请及时致电海尔服务中心。
(2) 用户在热水器加热过程中不间断使用热水。

技术数据

整机型号		KF70/150-B II	KF70/200-B II	KF70/150-BE II	KF70/200-BE II	KF110/300-BE II	KF110/300-HE
水箱型号		KSX-150(70)/WB II	KSX-200(70)/WB II	KSXD-150(70)/WB I	KSXD-200(70)/WB I	KSXD-300(110)/WB	KSXD-300(110)/WH
室外机型号		KFR70-34W/II		KFRD70-34W/II		KFRD110-50W/II	KFRD110-50W
电源		220V~50Hz
性能参数	制热水能力	70L/h				110L/h
	热泵制热量	3400W				5000W
	热泵额定功率	850W				1250W
	热泵额定电流	3.9A				5.7A
	性能系数(COP)	4.00				4.00
	电热管额定功率	/		2000W		2000W
	电热管额定电流	/		9.1A		9.1A
	最大输入功率			3250W1250W		3500W
	最大输入电流	5.7A 14.8A				16A
	制冷剂	R22/950g				R22/1450g
	防水等级	IPX4
	额定容量	150L 200L	150L 200L 300L
	额定水压	0.85MPa
噪音	室外机	51dB(A)				53dB(A)
外形尺寸	室外机	780×286×545(mm)				866×352×682(mm)
	水箱	Φ492×1395(mm)	Φ492×1765(mm)	522×492×1395(mm)	522×492×1765(mm)	600×630×1795(mm)
质量	室外机	29kg				42kg
	水箱	54kg 66kg	54kg 66kg 102kg
整机型号		KF3500W-150AKF3500W-200AKF3500W-150AEKF3500W-200AEKF70/150-HEKF70/200-HE
水箱型号		KSX-150(75)/WAJKSX-200(75)/WAJKSXD-150(75)/WAJKSX-200(75)/WAJKSXD-70(150)/WHK SXD-70(200)/WH
室外机型号		KFR75-35W/J		KFRD75-35W/J		KFRD-34W
电源		220V~50Hz
性能参数	制热水能力	75L/h				70L/h
	热泵制热量	3500W				3400W
	热泵额定功率	835W				850W
	热泵额定电流	3.8A				3.9A
	性能系数(COP)	4.19				4.00
	电热管额定功率	/		2000W		2000W
	电热管额定电流	/		9.1A		9.1A
	最大输入功率	1250W		3250W		3250W
	最大输入电流	5.7A		14.8A		14.8A
	制冷剂	R22/950g
	防水等级	IPX4
	额定容量	150L200L150L200L
	额定水压	0.85MPa
噪音	室外机	51dB(A)
外形尺寸	室外机	780x286x545(mm)
	水箱	Φ492x1395(mm)	Φ492x1765(mm)	522x492x1395(mm)	522x492x1765(mm)	522x492x1395(mm)	522x492x1765(mm)
质量	室外机	29kg
	水箱	54kg66kg	54kg66kg	54kg66kg

注：① 产品执行标准：GB/T 23137、GB 29541。
②以上数据测试条件：室外环境干/湿球温度为20℃/15℃，水箱初始水温15℃，终止水温55℃。
③ 以上表中数据仅供参考，若因产品优化升级发生变化，则以铭牌参数为准。

热水器接线图

1. 型号KF70/150-BII、KF70/200-BII、KF3500W-150A、KF3500W-200A的接线图如下：

1. 型号KF70/150-BE II、KF70/200-BE II、KF3500W-150AE、KF3500W-200AE、KF70/150-HE、KF70/200-HE的接线图如下：

热水器接线图

1. 型号KF110/300-BE II、KF110/300-HE的接线图如下：

故障与保护处理

故障类别	动作条件	故障代码	解除
压缩机保护	压机运行保护。	F2	故障排除后自动恢复。
	排气温度保护。	F3	重新上电解除,连续出现三次后停止启动。
	蒸发器温度保护。	F5
压缩机过流保护 过流保护。		F6
漏电报警	当发生线路故障,系统自动切断电源。	E1	故障排除后上电解除。
超温报警	任一水箱温度 ≥slant 85^	E2
水箱温度传感器故障	当传感器出现短、断路时	E3
环境温度传感器故障	当传感器出现短、断路时	E4
化霜温度传感器故障	当传感器出现短、断路时	E5
排气温度传感器故障	当传感器出现短、断路时	E6
通讯故障	主控板和显示板通讯异常	E7	故障排除后自动恢复。
压力开关保护	排气口压力开关动作	E8
环境温度保护	环境温度 < -7^ 或者 >45^	E9

售后服务

感谢您使用海尔产品，我公司将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务。

1. 您可凭正规商场提供的本机有效购买发票原件享受我公司为您提供的以下服务：

(1) 整机免费包修十年。
(2) 热水器的加热体部件发生故障后在热水器使用寿命期内终身包换，热水器使用寿命期以国家相关规定为准。
(3) 家用热水器不能用作商业用途，否则整机及主要配件的包修期为3个月，除非购销合同中另有规定。
(4) 包修期限一律以发票购买日期为准开始计算。

1. 下列情况，不属于免费包修服务范围，我公司可向您提供产品有偿收费服务。

(1) 超过我公司规定的三包有效期，经修复仍可继续使用；
(2)由于用户自身原因运输、保管不善而损坏或未按说明书要求进行操作而损坏；
(3)未经我公司许可，自行拆动的或经非本厂保修点修理后的产品；
(4)不能出示正规商场提供的本机有效购买发票或发票涂改的产品；

1. 产品已超过国家规定的使用寿命期的发生性能故障后，我公司不再提供相关修理服务，请参照国家相关废旧家电报废规定或政策对产品进行更新替换，旧机应进行报废处理不得再流向市场销售。

用户须知

产品中有害物质的名称及含量
部件名称	有害物质						*明细表中的部件为不同型号产品所包含的主要部件的汇总,本产品是否包含该部件,以产品的实际配置为准。*明细表中未列明的,本产品中含有的其他部件及其均质材料均不含有害物质。*明细表中含有害物质的所有部件及其均质材料,均符合欧盟ROHS对有害物质限制使用的严格要求,请放心使用。温馨提示:为了保护环境,本产品或其中的部件报废后,作为消费者您有责任将其与生活垃圾分开,送至有资质的回收站点,由回收处理站点按照国家相关规定进行分类拆解、回收再利用等。有关本产品的回收处理的详细信息,请咨询当地政府、废品处理机构等。本表格依据SJ/T 11364的规定编制O:表示该物质在该部件所有均质材料中的含量在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多联溴苯(PBB)	多溴二苯醚(PBDE)
外壳及其组件	○ ○	○ ○	○ ○
内胆及其组件	○ ○	○ ○	○ ○
加热管及其总成	○ ○	○ ○	○ ○
保温材料	○ ○	○ ○	○ ○
压缩机及其配件 ○	○ ○	○ ○
制冷剂 ○ ○ ○ ○	○ ○
电机 × ○ ○ ○ ○	○
换热器 × ○ ○ ○	○ ○
管路件 × ○ ○ ○	○ ○
水泵 ○ ○ ○ ○ ○	○
阀类 × ○ ○ ○ ○	○
螺钉、螺栓等紧固件	○ ○	○ ○	○ ○
端子排 ○ ○ ○ ○	○ ○
控制器及电器件 ×	○ ○	○ ○
压力开关 × ○ ○	○ ○
隔音材料 ○ ○ ○	○ ○
泡沫 ○ ○ ○ ○ ○	○
塑料件 ○ ○ ○ ○	○ ○
橡胶件 ○ ○ ○ ○	○ ○
电源线及连接线 ×	○ ○	○ ○
包装印刷件 ○ ○ ○	○ ○	○

青岛经济技术开发区海尔热水器有限公司

地址：青岛经济技术开发区海尔工业园

在线报修地址：http://service.haier.com

电话：4006 999 999

网址：www.haier.com

版次：2016年第2版

专用号：0040505397

厂家代码：V98497
