用户手册 WAW33RW1RP LG

我们使用“不锈钢”制造水箱以保持水的卫生质量。

■ 第二代 Electrolysis Sanitation Care™

电解作用可在不使用化学药品的情况下将自来水转化为无菌水，其杀菌率为99.99%。这是 LG 电解杀菌系统。

■ 安装便捷

采用壁挂式设计，但可根据顾客环境，按台式进行安装。

■ 8.0 L的充足净水量

经过RO过滤的 8.0 L 大容量洁净水，供您方便使用。

温馨提示

Electrolysis Sanitation Care™ 是什么?

• LG内部护理可消毒所有水通过的通道，包括无法看见的直饮机内部。
• Electrolysis Sanitation Care™ 系统由 LG 授权服务中心执行。（※为了提供更好的服务，Electrolysis Sanitation Care™ 服务的方法随时会发生变化。）

目录

使用前

安全注意事项 4\~10

各部分的名称及功能 ……11

- 指示部分

净水处理过程 12

使用前确认事项 13

各部分的名称及功能 14

- 操作部分

使用

指示部分功能 15

- 净水水位指示

使用方法 16

- 想喝净水时

- 连续使用水时

安装方法 17\~18

清扫方法 19\~22

温馨提示

更换过滤器的周期及方法 23\~25

日常检查 26

故障申告前请确认 27

水排管图 28

产品规格 29

产品包修卡

安全注意事项

为了防止使用不当造成的意外危险和损毁，请阅读下列内容正确安全使用本产品。

警告 / 注意

此标志提示您，小心危险，如没有正确按照说明书指示操作，可能会造成危险。

警告

如没有遵守，可能导致使用者死亡或严重伤害。

注意

如没有正确按说明操作，可能导致使用者受伤或财产损失。

安全注意事项

警告

电源关联

直饮机工作时，请勿移动。

- 发生故障或有触电的危险。

不要使用安装过程中临时加工处理的连接电源线。

- 有触电或火灾的危险

- 有触电或火灾的危险。也是造成产品故障的原因。

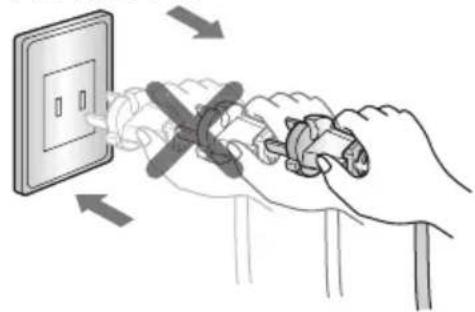

不要拉插头的线，不要用湿手触摸电源插头。

- 有触电或火灾的危险。

不要靠近周围的暖气设备产品，电热炉器，发生火焰等。

- 容易发生火灾。

除了产品维修人员以外，不得擅自打开产品的外壳，拆卸，维修，改造。

- 有故障，触电及火灾的危险。如需要维修，请联系服务中心。

- 直饮机倾倒掉落的情况，可能造成人员伤亡或财产损失。

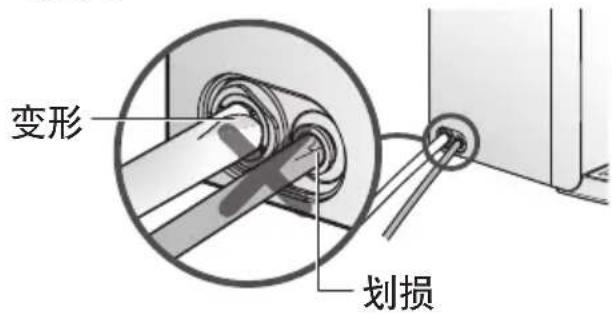

在安装或重新安置产品的过程中，注意损坏管道（入口、出口）的可能性以防止漏水。

- 如果管道变形或划损，可能会导致漏水。

安全注意事项

警告

使用时

净化器内部不要进水。

- 有触电或火灾的危险。

- 不光对人体有害，产品也可能出现故障，发生火灾。

- 容易发生故障及漏电的危险，还有物品掉落或人员受伤的危险。

- 有触电或火灾的危险。 (孩子应该特别注意。)

- 长时间不使用时，水箱内的水可能会腐败。因此，应排空水箱内的水。

电源线损坏时，不要使用，联系客户服务中心来修理。

- 有发生火灾、漏电、触电和受伤事故的危险。

当电源线损坏时，为了避免危险，必须依赖修理技术服务人员。

- 必须联系售后服务人员来修理

室内用产品，避免阳光直射，安装在雨，雪淋不到的位置。

- 否则，可能造成产品故障。

- 旧零件再使用时，可导致漏水，触电及财产损失。

安装后，一定要检查软管的连接部分是否漏水和直饮机连接管是否打开。（如果关上的请一定要打开。）

- 如果螺丝松了，可导致漏水触电及财产损失。

产品的侧面需要距离墙壁有 10 cm 的空间以便管道连接顺畅。

- 否则，可能会造成漏水。

安全注意事项

注意

使用时

直饮机里工作噪音异常，焦味，烟雾等，请立即关闭直饮机切断电源，联系售后服务中心。

- 易发生触电，火灾的事故。

- 使用其他公司的过滤器和不兼容的产品，易发生故障或净水性能下降。

- 可能会缩短产品的使用寿命，造成产品故障。

- 长时间保留的水, 细菌繁殖, 水将变质。

- 细菌越来越多水将变质。根据使用量，使用区域，季节，水质等不同，使用的过滤器寿命也有区别。

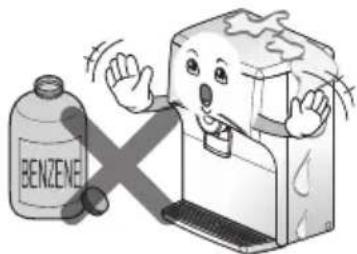

清洁产品时，请勿直接喷洒清洁水，稀释剂，酒精等，请使用柔软的干布。

请勿将产品放置在零下的气温下。

- 将导致产品故障。

后面

附属品

使用说明书

过滤器是直饮机的生命。不是正品过滤器，或者太长时间使用的正品过滤器，过滤的效果将下降。

净水处理过程

1阶段：沉淀过滤器

通过过滤看不见的灰尘和污染物质来保护与水接触的部分(或地方)。

2阶段：前置碳过滤器

清除水中大的可见杂质以及更细的悬浮颗粒，如灰尘和沙。

3阶段：反渗透过滤器 RO

通过该过滤器清除重金属物质、电离物质和微生物。在此步骤中，1)排出的水沿排水管排出。

4阶段：后置碳过滤器

在此步骤中过滤水中残留气味，水的味道得到改善。

生活用水的使用用途

沉淀过滤器
前置碳过滤器
反渗透过滤器RO
后置碳过滤器

- 您可以将排出的水用于日常活动,如洗拖把、给植物浇水等。

- 请不要将这种水用于饮用和做饭。

※ 该产品不提供 外置沉淀过滤器的安装。

可提供具有同样功能的不同部分(形状和大小)的清除沉淀过滤器。

使用前确认事项

※ 使用前一定要确认

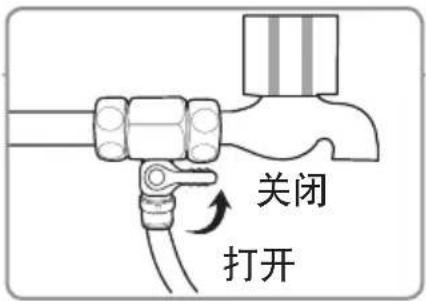

请打开供应原水阀头

正常供应原水，直饮机才能自动运行。

指示灯不亮的情况

指示部分的指示灯不亮时，请确认是否停电或因其他原因引起电源供应中断。

长时间不使用时

长时间存放水不使用时，直饮机内部的水完全排放后，再用净水冲洗后排出再使用。

产品安装后

存储一次以上满桶的水，扔掉后再使用。

定期更换过滤器

为了喝干净卫生的水，定期更换过滤器非常重要。

请不要错过过滤器更换时间，因为旧的过滤器无法正常运作。

温馨提示

长时间不使用时，请关掉阀头拔下电源插头。

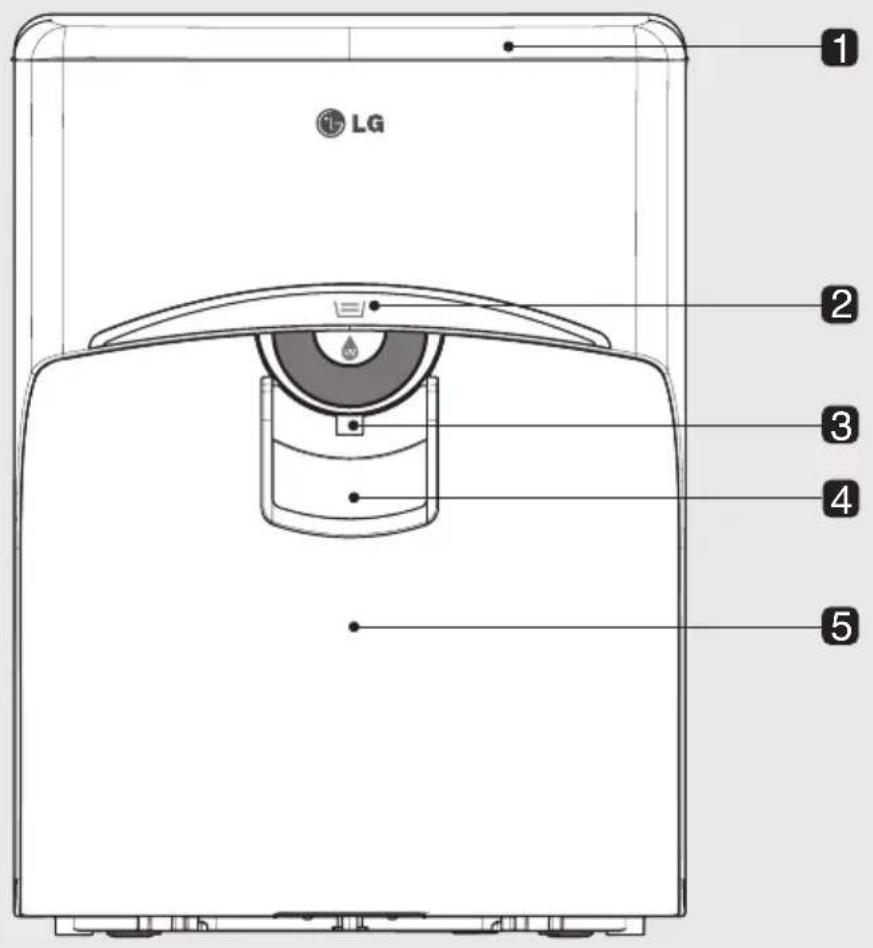

各部分的名称及功能

操作部分

1 盖好上盖阻止外部异物/灰尘落入净水桶里。
② 净水水位指示 显示3阶段的净水水位。 ※ 不可随意操纵热水水温指示出现的水温阶段。
③ 净水取水口 净水的出水部分。
4 触摸杆 将拉杆推下或拉下可取净水。 ※ 继续拉下该拉杆时，在一定位置上可连续取水。
5 前面的过滤器盖 配备盖子的过滤器便于装卸。

指示部分功能

1 净水水位指示

(不是热水水位指示按键)

指示净水水位3阶段的功能。

1阶段 2阶段 3阶段

温馨提示

根据净水桶里的净水水位，水位分为3个阶段，亮起的指示灯数越多，净水量也越多。

※ 净水的水位不可任意调整。

使用方法

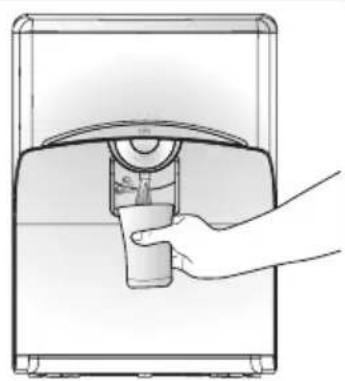

1 想喝净水时

在触摸杆被推动时进行排水的功能。放开触摸杆或不再推动可阻止水的流出。

• 留心水不要流到或溅到前面。
• 若要使水流出，需适当地推动触摸杆。

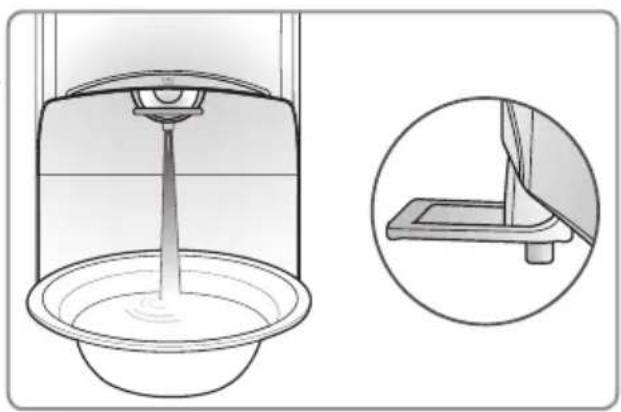

2 连续使用水时

通过向上拉动触摸杆使水不断流出的功能。

若要停止该连续模式，请拉下触摸杆。

• 在连续排水时，注意水的流动。
• 请注意，在触摸杆被拉起时，水会立即流出。

安装方法

※ 产品生产时，需要安全检查，过滤器内部可能有残余水。

- 不是使用的产品请安心的使用。

注意

为了使产品达到最佳性能，安装细节请咨询LG售后技术人员。

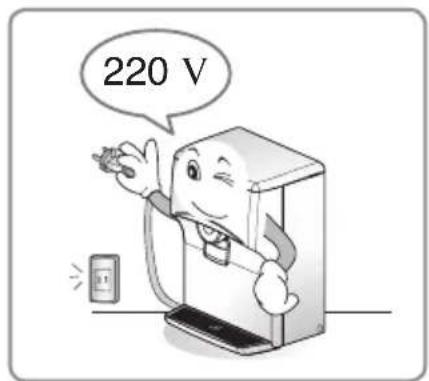

电压

本产品使用220 V\~50 Hz 连接电源前请检查电压。

操作部分

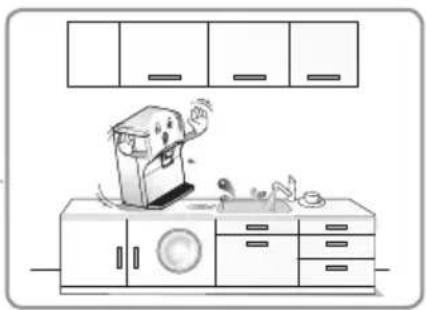

1 直饮机避免安装在高低不平处，潮湿的地方，阳光直射处，灰尘较多的地方，容易溅水的地方等。

2 将自来水管连接至 1，排水管连接至 2，排水管将连接至所有排水区。

① 原水入水口（白色） ② 生活用水排水口（蓝色）

安装方法

③ 安装后一定要储存满水，扔掉1次以上再使用。

温馨提示

• 满水需要3个小时，根据原水的压力多少有些差异。
  · 这取决于水质。（压力、温度、性质）

移动及安装

在移动（维护）之前，请排出水箱中的水。※ 如果您想重新安装，请致电服务中心。

一定要连接冰水排管。（连接热水排管的情况，直饮机的过滤器可能受损。）

清扫方法

注意

始终保持周围环境清洁，至少三个月清洗水箱内部一次。

移动及安装

1 在关闭原水阀门之前拔出电源线。

药品，洗涤剂不能完全的洗掉的情况对身体有害。

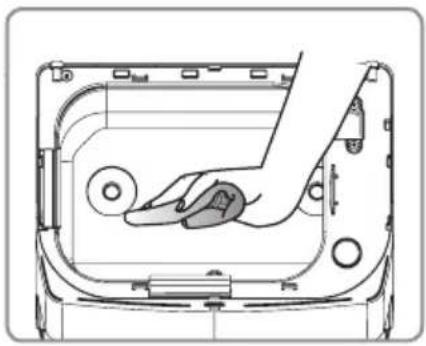

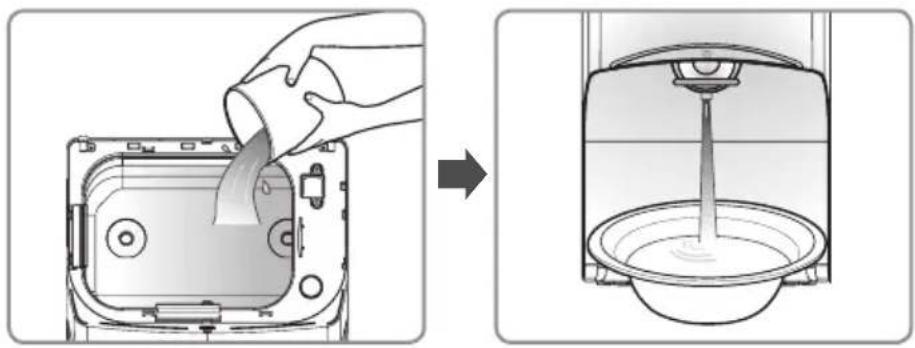

5 使用准备好的纯净水冲洗水箱，然后将水完全排出。

清扫方法

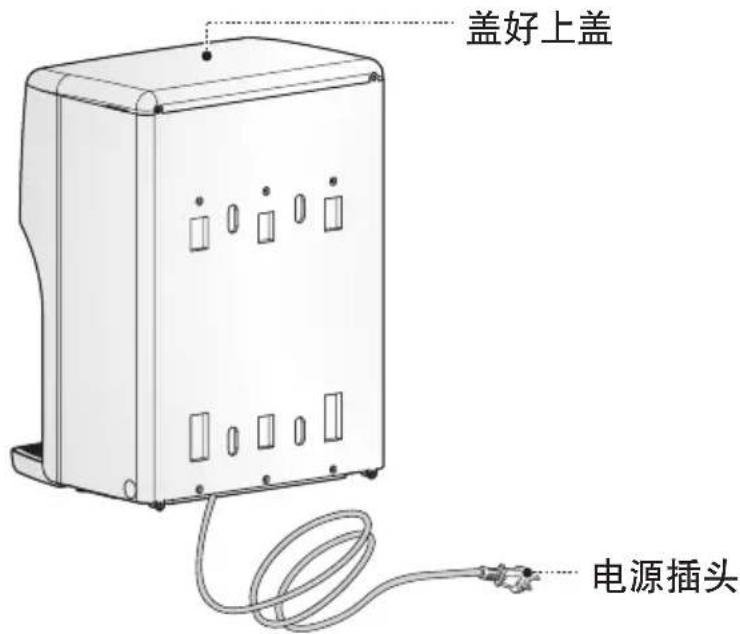

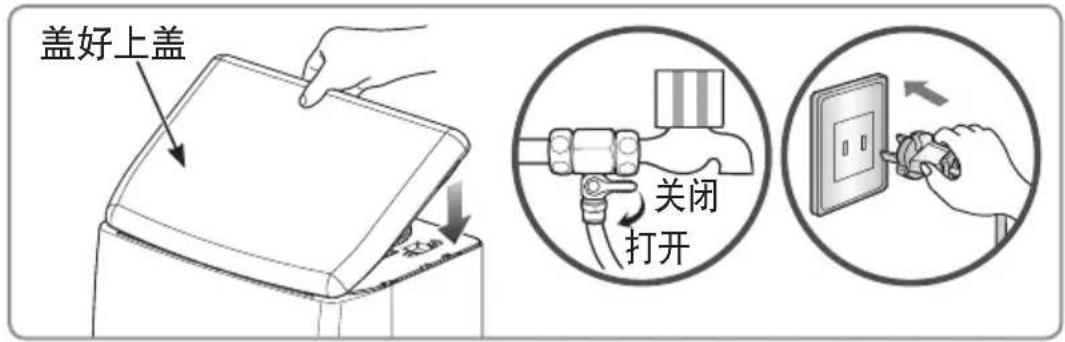

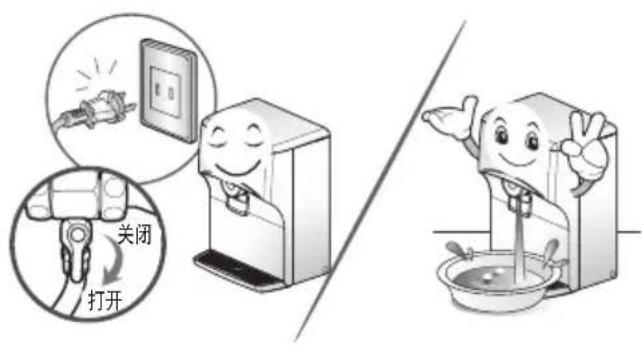

7 盖好上盖，连接电源，打开供水阀门。

按供水按钮察看出水与否。

水箱中注满水要花费时间。所以，等待 10 分钟，然后检查水是否溢出。

温馨提示

• 长时间不使用的情况，储存箱内部的水应完全排放出。接新的纯水扔掉后再使用。
• 清洁储存箱时，请拔掉电源。

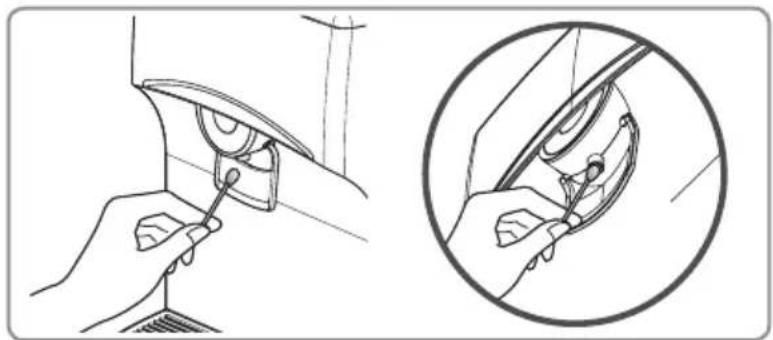

接口的清洁方法

1 请定期清洁接口的内、外部分，以免发生水垢或异物。

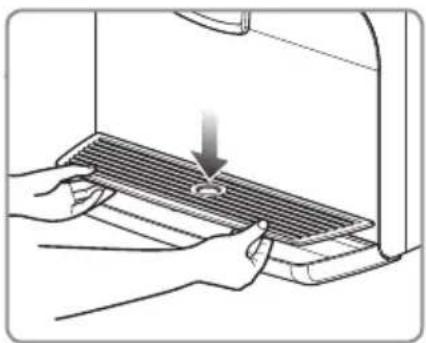

接水盖放在接水槽里，产品正面贴紧后，轻轻的推一下就安装好了。

过滤器是直饮机的生命。正品过滤器长时间使用过滤性能下降，不能正常净水。

根据更换周期更换正品过滤器。

过滤器更换周期

过滤器更换周期是过滤器发挥正常性能的时间。

以下是自来水一天的使用量为10升(L)(包括4人基准的饮用水及和生活用水)的情况。水质差的地区，净水使用量大的情况将缩短更换周期。

过滤器名称 预想更换周期
沉淀过滤器 6 个月
前置碳过滤器 12 个月
反渗透过滤器 RO 24 个月
后置碳过滤器 18 个月

※ 过滤器更换周期可能会根据原水水质发生变化。

何为额定净水量？

额定净水量用于确定净水系统的性能，过滤器净水能力是通过计算对氯仿等物质的去除能力进行衡量的。

对待更换过滤器的周期

上述过滤器更换周期，不是指过滤器的保证期限，是预测过滤性能正常发挥的时间。（供水基准）

更换过滤器的周期及方法

过滤器更换方法

1 关闭原水阀门。

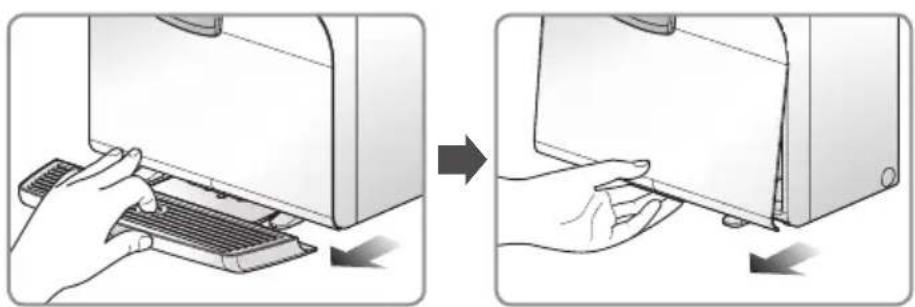

2 拉接水槽分离后，把触杆向上掀，分离过滤器盖。

• 过滤器必须在洗涤后更换。（冲洗）
• 沉淀、前置碳、反渗透、后置碳过滤器需要使用沉淀过滤器原水清洗10分钟。然后组装。
• 如果未清洗过滤器而进行更换
• 由于使用了活性碳粉末或初始活性碳，可能会流出黑色的水。
• 由于不可能检查到过滤器是否堵塞，因此这可能造成故障。

温馨提示

• 过滤器中的活性碳可能会流入水箱。
• 这种改善水质的活性碳微细粉末来自于后置碳过滤器，对人体无害。
• 将水排出并用干布擦拭。
• 这种净水器采用反渗透水净化系统。它可将排出的水（废水）用于制造纯净水（纯水）。
• 回收率为 20 \~ 35 %。
  (如果原水有 100 毫升, 则净水器可在净化后制造 20 35 毫升纯水) 这取决于水质。(压力、温度、性质)

更换过滤器的周期及方法

③ 过滤器清洗后更换

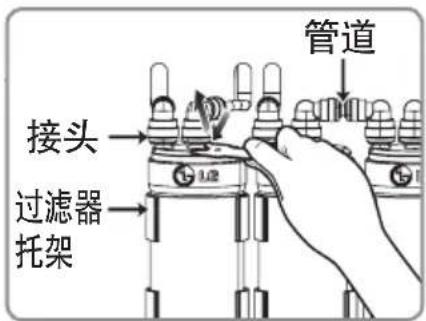

通过使用专用工具分离连接过滤器的部位。需要更换的过滤器向前拉，请把它从过滤器支架上分开。

注意

过滤器更换后接头和管道正确的连接，检查是否有漏水的情况，第一次接的净水一定要扔掉一次以上再饮用。

• 过滤器一定要清洗后更换。
• 需要使用沉淀过滤器自来水清洗沉淀、前置碳、反渗透、后置碳过滤器 10 分钟。然后进行组装。
• 如果不洗就更换过滤器时。
• 过滤器内的活性碳颗粒，最初通关可能流出黑色的水。
• 确保过滤器是否堵塞是出故障原因。

4 对齐过滤器盖上部分的槽子，向上扣并关上。

• 为了喝到健康安全的水，定期更换过滤器非常重要。
  过滤器的使用寿命过期时，直饮机的性能下降，千万不要错过更换周期。
• 根据过滤器的种类不同，更换周期也不同。
  (请参考23页的过滤器更换周期)

日常检查

安全使用直饮机，请随时检查直饮机的状态。

对以下项目随时检查，让直饮机始终保持在最佳状态。

电源部分

• 电源连接状态，移动电源插头时，指示灯关闭了吗？
• 电源插头部分比平时热吗？
• 电源插头部分有变形，变色，损伤的吗？

温馨提示

有上述问题发生时，请拔下电源插头中断使用后，联系售后服务中心。（400-819-9999）

指示部分

- 产品前面指示灯闪烁异常吗？

指示灯出现异常闪烁时，请立即联系服务中心。

- 清扫指示灯的颜色指示橙色吗?

更换过滤器时，请联系LG售后服务人员。（400-819-9999）

周边

• 过滤器周边有漏水，积水吗？
• 产品模样变形，发出异味吗？

温馨提示

有上述问题发生时，请拔下电源插头中断使用后，联系服务中心。

( 400-819-9999)

售后服务中心

直接拨打 400-819-9999

故障申告前请确认

虽然这并非故障，使用方法不熟练，细小原因，导致直饮机不能正常工作。这时，通过检查下面的事项，不接受服务中心的帮助也能简单的解决问题。通过检查下列项目，不能解决问题时，请联系服务中心。

现象 请检查 措施方法
水的味道异常。	·是否清扫了储存箱? 请清扫储存箱。
	·长时间没有使用直饮机了吗?	排出储存的水,清扫水箱。
	·是否到更换过滤器的时期了?	要求更换过滤器。
净水量突然减少。	·是否到更换过滤器时期了?	要求更换过滤器。
	·是否关闭了原水供应阀门了?	请打开原水供应阀门。
不出净水。	·原水和电源供应后是否过了6小时?	原水和电源供应6小时后使用。
不出水。	·是否遵循了建议的过滤器更换周期?	要求更换过滤器。
	·原水供应流畅吗? 请检查原水供应阀门。
	·电源插头是否已连接?→ 应连接电源供应器以净化水; 如果水箱没有充满纯净水,则不会有水溢出。	请检查产品电源线插在220 V~50 Hz的插座上。
不出水。	·直饮机的水是否溢出或漏水?	切断原水和电源后,请申请售后服务支援。
	·连接电源了吗? 请检查产品电源线插在220 V~50 Hz的插座上。

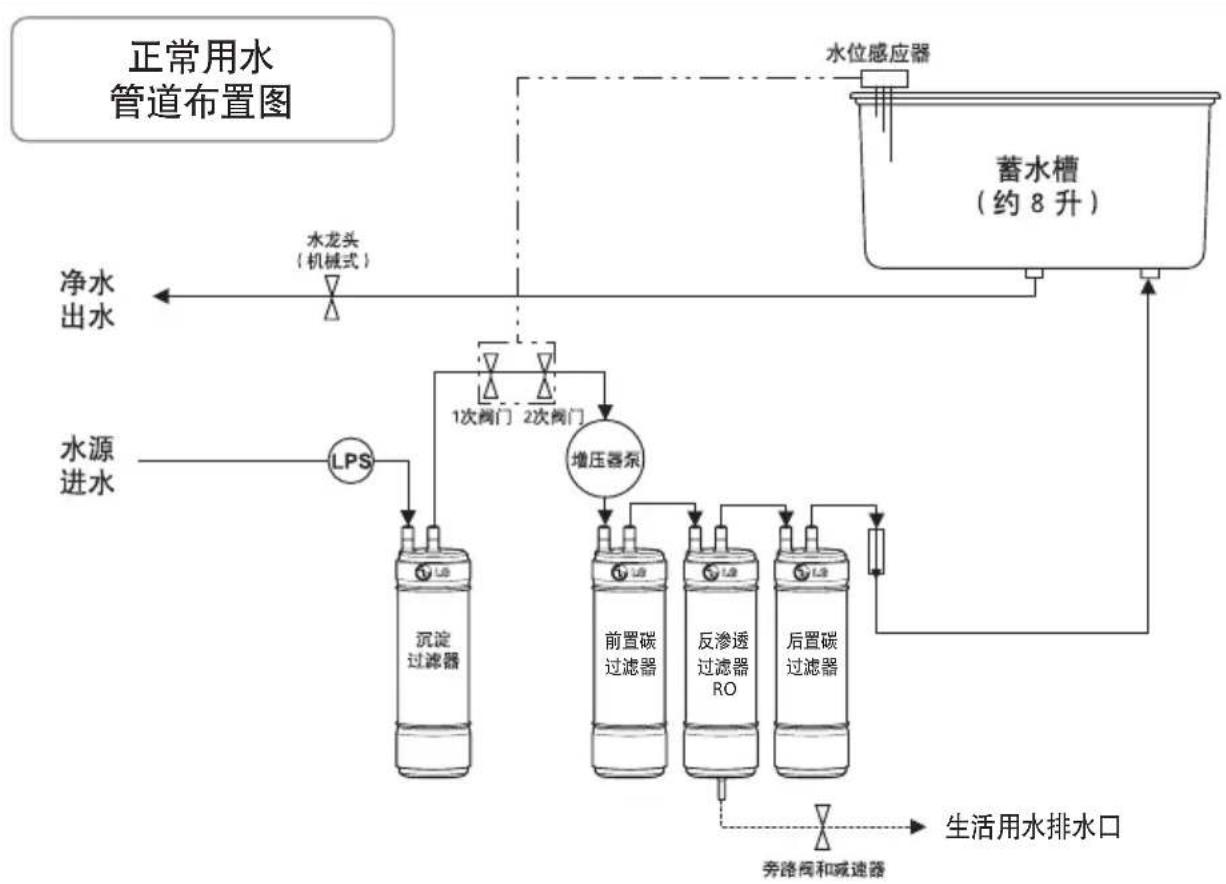

水排管图


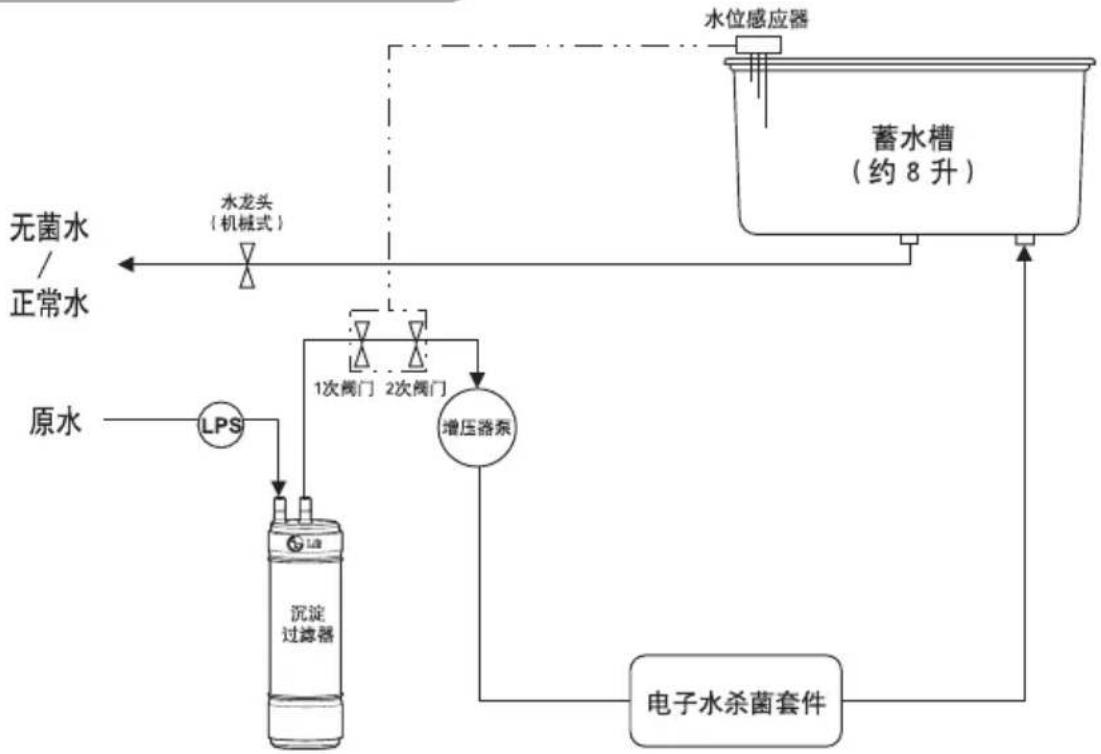

Electrolysis Sanitation Care™ 水管布置图

产品规格

产品名 直饮机
型号名 WAW33RW1RP
净水方式 反渗透
定额电压 220		V~50 Hz
额定功率(最大) 净水:25 W
抽出构造 机械式
指示部分功能		净水水位指示双安全关闭装置
箱容量 约8升
过滤器的介绍	沉淀过滤器 聚丙烯模块
	前置碳过滤器 活性碳
	反渗透过滤器RO	聚砜+聚酰胺
	后置碳过滤器 活性碳
外形尺寸		365 mm(W)×295 mm(D)×500 mm(H)(合接水槽:365 mm(W)×270 mm(D)×500 mm(H))
产品重量 11		kg
有效净水量-
使用原水压力 25~860 kPa
使用环境温度 5~45 °C

温馨提示

净水容量根据水压和水温可能会有些差异。

水箱容量根据箱的大小提取容量不同。

为了改善产品性能，不事先通知可能会对部分规格进行小的变更。

用户的疏忽可能导致水箱中产生异物或灰尘。
