L32F3800A - 电视 TCL - 免费用户手册

产品类型	LED液晶电视
型号	L32F3800A
品牌	TCL
屏幕尺寸	32英寸（约81厘米）
屏幕分辨率	1366 x 768 像素
刷新率	60Hz
显示技术	LED背光
整机功率	约50W
电源电压	220V ~ 50Hz
重量（含底座）	约4.5 kg
重量（不含底座）	约4.2 kg
尺寸（含底座）	约730 x 480 x 180 mm
尺寸（不含底座）	约730 x 430 x 80 mm
能效等级	3级
待机功耗	<0.5W
HDMI接口	2个
USB接口	1个
AV输入	1个
网络功能	不支持网络（纯电视）
扬声器功率	2 x 5W
遥控器型号	RC302S（标配）
安装方式	底座或壁挂（VESA 200x200mm）
工作温度	0°C ~ 40°C
安全说明	请勿将电视放置在热源附近，保持通风良好
清洁方法	使用软布轻轻擦拭屏幕，避免使用化学溶剂
可修复性	可更换电源板、主板等主要部件，建议联系专业维修

常见问题 - L32F3800A TCL

如何连接机顶盒或游戏机？

您可以使用HDMI线连接电视背面的HDMI接口。如果设备是旧款，可使用AV线连接AV输入接口。

电视无法开机怎么办？

请检查电源线是否插紧，电源插座是否有电。如果仍然无法开机，可能是电源板故障，建议联系售后。

如何调整图像设置？

按遥控器上的菜单键，选择图像设置，您可以调整亮度、对比度、颜色等参数。

遥控器失灵怎么办？

首先检查电池是否耗尽，更换新电池。确保遥控器与电视之间没有障碍物。如果仍失灵，尝试重置遥控器（取下电池10秒后重新装入）。

如何清洁电视屏幕？

使用柔软的干布轻轻擦拭屏幕。避免使用酒精或化学清洁剂，以免损坏屏幕涂层。

电视有声音但无画面？

请检查输入源是否正确，尝试切换到其他HDMI接口。如果问题依旧，可能是屏幕驱动板故障，需维修。

如何设置定时关机？

按遥控器菜单键，进入系统设置，找到定时关机选项，可以设置30分钟、60分钟等时间。

电视画面闪烁怎么办？

可能由于信号源不稳定或电源电压波动。尝试连接其他设备排除信号问题，或使用稳压器。

如何安装壁挂支架？

电视背面有VESA安装孔（200x200mm），使用M6螺钉（长度8-12mm）固定支架。建议由专业人员安装以确保安全。

电视保修期多长？

TCL电视通常提供整机1年，屏幕3年的保修服务。具体以购买时的保修卡为准。

用户手册 L32F3800A TCL

HDMI® HIGH-DEFINED MULTIMEDIA INTERFACE 本产品采用HDMI技术 HDMI, HDMI标志和高清多媒体接口 为HDMI Licensing LLC的注册商标 尊敬的客户，因本机功能较多，为了充分有效地应用 各项功能，使用前，请您详细阅读本机使用说明书。

HDMI®

HIGH-DEFINITION MULTIMEDIA INTERFACE

本产品采用HDMI技术

HDMI、HDMI标志和高清多媒体接口

为HDMI Licensing LLC的注册商标

尊敬的客户，因本机功能较多，为了充分有效地应用各项功能，使用前，请您详细阅读本机使用说明书。

目录....01

安全警告....02

安全警告说明....02

安全符号说明....04

产品使用注意事项....05

环保注意事项和说明....07

环保使用期限和有害物质.....07

本机功能、特色及附件....08

底座安装....10

连接....11

电视机按键....11

电视机端子接口....12

网络连接与设置....13

遥控器按键及说明....15

遥控器电池安装....16

电视基本功能....17

开机....17

关机....17

搜台....17

调节频道/音量....17

菜单使用....17

用户中心....17

其它信息....18

多媒体、网络下载功能问题与解

答....18

故障分析及排除....19

整机技术规格....21

三包服务单....22

免责声明....23

安全警告说明

在使用本产品前请详细阅读、了解下列注意事项，并请妥善保存以备日后查询。

▲设备应放置在不妨碍良好通风的环境中。

· 通风孔不要覆盖诸如报纸、桌布和窗帘等物品而妨碍通风。
· 设备上不要放置裸露的火焰源，如点燃的蜡烛。

设备不得遭受水滴或水溅，设备上不得放置诸如花瓶一类的装满液体的物品。

为预防设备倾倒带来的危险，请保证设备的任何边缘都在支撑物内，同时不要将设备放置在不稳定的、承重不足的推车、架子或桌子上。

▲ 设备壁挂安装时必须由专业人员牢固固定在墙壁上。

Ⅰ类结构的设备（一般配有三芯电源线，需要接地）应当连接到带保护接地连接的电网电源输出插座上。

对于包含Ⅰ类（一般配有三芯电源线，需要接地）、Ⅱ类（一般配二芯电源线，不需要特别接地）

设备的多媒体系统，与电源的连接应确保Ⅰ类设备的保护接地的可靠连接。多媒体系统中需要与通信网络连接的设备、与有线网络连接的设备应分别满足与通信网络、有线网络的隔离要求。电源插头是设备的断开装置，电源插头应当保持能方便地拔出。
▲标有符号的端子是危险带电的，与这些端子连接的外部导线需要由经过指导的人员来安装或使用现成的引线或软线。
电视机由低温区域移至温暖区域后，由于温差机内会产生水珠。为使机内水珠充分散发干燥，应放置一段时间再通电开机。
电池(电池包或组合电池)不得暴露在诸如日照、火烤或类似过热环境中。

为保护环境，废旧电池应按所在地区执行的回收方式处理。如果设备装有可更换的锂电池，应注意：

汉文	注意如果电池更换不当会有爆炸危险只能用同样类型或等效类型的电池来更换。
蒙古文
藏文
维文
壮文	LouzsimDanghnaeuz denyouz vuenh ndaej mbouj habdangq aiq miz gij yungyiemj fatseng bauqcaqCijndaej yungh gij denyouz doengzyiengh loihhingz roxnaeuz daengjyauq loihhingz haenx vuenh

安全警告说明

汉文	警告为防止伤害,必须按安装说明书的规定将设备牢固地固定在地板/墙壁上。
蒙古文
藏文
维文
壮文	DaezsingjVih fuengz souhdaengz sienghaih, itdingh aeu ciuq gij gvidingh ndaw saw ancang gangjmingz haenx dawz sezbi an youq gwnz deihbanj / gwnz ciengz maenhmaenh bae.

汉文	接入本设备的有线网络天线必须与保护接地隔离,否则可能会引起着火等危险!
蒙古文	### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ####
藏文	### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ##
维文	### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ####
	### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ### ##
	Gij mizsienq vangjloz denhsen ciephaeuj bonj sezbi daeuj haenx itdingh aeu caeuq gij ciepdieg baujhoh doxliz, mboujne aiq miz gij yungyiemj dawzfeiz daengj!

安全符号说明

如果设备上有以下安全符号，应注意：

汉文	仅适用于海拔2000m以下地区安全使用。
蒙古文	2000m ١٣٣٤٠٥٢٨٩٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٣٢١٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠١٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠١٢٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٢٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠١١٢٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠١٢١٢٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٠٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢١٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٦١٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢١١٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٣١٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٦٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٣٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٩١٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٩٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٧١٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٧٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٥١٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٥٠١٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٤١٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٨١٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢ٚ١٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٢٠١٢
藏文	தூ مக்கீட்ங்ஷாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாச மஈக்காசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாசாச.2000 مெட்டுரிசாட்டுரிசாட்டுரிசாட்டுரிசாட்டுரிசாட்டுரிசாட்டுரிசாட்டுரிசாட்டுரிசாட்டுரிசாட்டுரிசாட்டுரிசாப்போலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலா冷ாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலாலால
维文	دېڭىز يۇزىدىن 2000 مېتىر تۆۋەن رايونلاردىلا بىخەتەر ئىشلىتىكىلى بولىدۇ
壮文	Dan hab yungh youq gij digih haijbaz 2000m doxroengz haenx ancienz sawjyungh.

汉文	仅适用于非热带气候条件下安全使用。
蒙古文
藏文
维文
壮文	Dan hab yungh youq gij dienheiq diuzgen mbouj dwg diegndat haenx ancienz sawjyungh.

产品使用注意事项

移动电视机时，请确认插头从电源插座上拔下并断开天线、音频/视频连接线及任何固定线的连接。搬动电视机时，至少需要两个人，务必直立搬动。勿平放电视机。

电视机长期不使用时（例如外出度假或旅行），请从电源插座上拔下电源插头。即使电视机处于待机状态，此时电视机并未实现与电源完全断开连接，所以仍然会消耗微量的电流。

请勿擅自维修、改装或拆卸电视机。 如有故障，请让维修技术人员检查和修理。

打雷或闪电时，请勿触摸天线、电源线或其他已连接的电线电缆。

产品使用注意事项

电视机发生故障、冒烟或发出异味时，请立即关闭电视机，并从插座上拔下电源插头。确认烟雾和异味已消失后，请联系维修服务部。

如果电视机坠落或外壳损坏，请立即关闭电视机，并从插座上拔下电源插头。请联络维修技术人员进行检查和维修。

请有小孩的家庭特别注意勿让小孩攀爬到电视机上。

请务必教育小孩，攀爬到放置台上触摸电视机控制面板等行为是危险的。

请勿使用汽油或稀释剂等溶剂来清洁电视机。

这些溶剂可能会使外壳变形或漆面受损。如果橡胶或乙烯基制品与电视机长期接触，可能会留下污迹。

如果外壳变脏，请用柔软干布擦拭。

清洁液晶显示屏的表面时，请用柔软的干布轻轻擦拭液晶屏表面。

环保注意事项和说明

保护环境是每个社会成员的责任和义务。请您在使用本产品时，关注以下事宜。

节能：节能不仅是保护环境的需要，同时也可为您节省电费。

不观看电视时，请关闭电源开关（切断电源），以节约能源。

电视机在待机状态下同样会消耗电能，若较长时间不观看电视时，请尽可能关闭电源开关，不要使电视机长时间处于待机状态。

通过降低显示屏的亮度可降低电视机使用过程中的能耗。建议您根据家庭收看环境选择低能耗的工作模式。

如果您购买的电视机具有背光亮度调整功能，通过降低显示屏的背光亮度可有效降低电视机的能耗。

环保使用期限和有害物质

产品及遥控器上的“环保使用期限”如图所示。本产品及遥控器的“环保使用期限”为10年，电池等可更换部件环保使用期限可能与产品的环保使用期限不同。只有在本使用说明书所述的正常环境下使用本产品时，“环保使用期限”才有效。

产品中有毒有害物质或元素名称及含量

部件名称	有毒有害物质或元素
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬Cr(VI)	多溴联苯(PBB)	多溴二苯醚(PBDE)
机芯	×	○	○	○	○	○
液晶屏	×	○	○	○	○	○
前壳	○	○	○	○	○	×
后壳	○	○	○	○	○	×
扬声器	○	○	○	○	○	○
金属结构件	○	○	○	○	○	○
附件	×	○	○	○	○	○
○:表示该有毒有害物质在该部件所有均质材料中的含量均在GB/T 26572-2011规定的限值要求以下。×:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572-2011规定的限值要求。注1:本产品应用环保设计理念,对有毒有害物质进行了有效控制,“×”表示的有毒有害物质或元素主要因技术发展水平限制,无法实现有毒有害物质或元素的替代。注2:上述部件分类视具体产品有所不同,以实际产品为准。

本产品外壳阻燃性能等级低于2级。

产品的回收和再利用

本产品采用有利于资源综合利用和无害化处理的设计方案，在现有技术情况下，尽可能采用了无毒无害（或低毒低害）以及便于回收利用的材料。本公司保证提供符合标准、满足环保要求的可更换部件，产品若需要维修或更换部件请与本公司售后服务部门联系。

产品废弃后，请不要随便丢弃，应送交国家认可有处理资格的企业进行回收处理。若需要了解产品废弃后回收的相关信息请与本公司售后服务部门联系。

本机功能

电视机功能

· 全频道自动调谐
· 数字DTMB与模拟一体接收机
· 多种智能游戏
- Android 智能电视
· 智能音量
· 具有壁挂、桌面声音场景选择
· 多种声音效果模式
· 多媒体USB接口，具有电影、音乐、图片播放功能
· ATV、DTV、AV及数字HDMI
· 支持SDTV、HDTV（480i/480p、576i/576p、720p、1080i/1080p）

多媒体功能

· 智能化用户界面，操作简单
· 图片浏览、音乐播放、视频播放
· 支持U盘、USB移动硬盘、MP3等存储设备

本机特色

电视机特色

· 超薄机身
- Android 智能系统
· 高清视频播放，支持1080P H.264 /TS流/MPEG2及720P RM/RMVB格式的高清晰视频文件及AVI、MPEG4、MPEG1等视频格式
· 自然光技术，更节能护眼
· JPEG/BMP等图片文件及MP3等音乐文件播放
· 多种画质处理技术应用：动态对比度、彩色边缘改善，使画面更清晰亮丽
· 支持模拟电视PAL DK、I制式
· 网络影院
· 支持USB接口的鼠标和键盘等外部设备
- Android应用商店提供大量可供下载程序、游戏和工具应用

本机注意事项

· 本产品的性能在不断改进之中，所有产品的规格（包括外观和颜色等）以实物为准，如有更改，恕不另行通知。

产品附件

请检查下列附件是否在包装箱内，如有缺失，请联系当地经销商。

· 遥控器一个、电池二节
· 说明书（内含三包服务单、合格证）
· 电源线一根

电视机底座安装说明

1、打开纸箱，取出电视机、零散配件和底座。
2、避免损伤液晶屏，在台面铺上超出电视机的软质垫布，将电视机液晶屏朝下置于软质垫布上，用螺钉把底座和电视机连接起来。
3、安装完成。

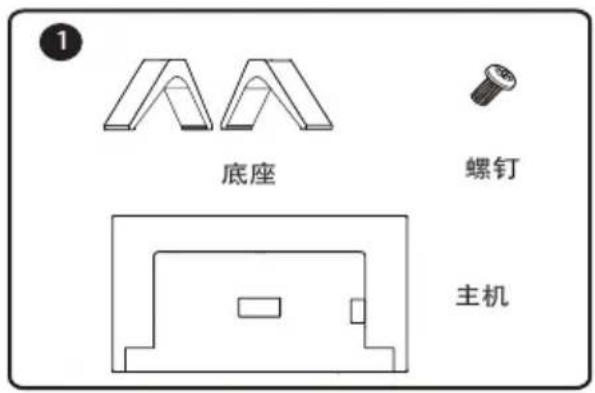

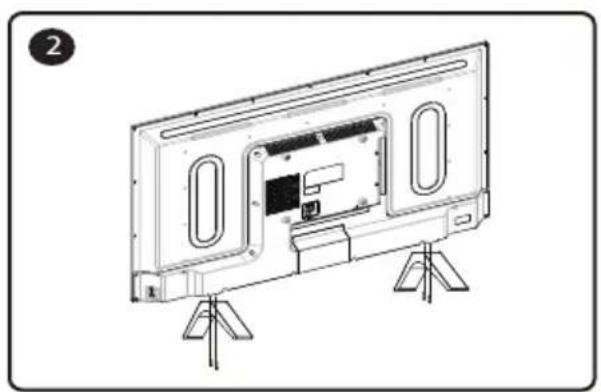

安装示意图

底座安装图（电视机图只供参考，不同机型所配底座不同，具体以实物为准）。

1 底座 螺钉 主机

注：底座型状和螺钉数量以实际为准，固定底座螺钉或相应塑胶件禁止接触油脂及有机溶剂。

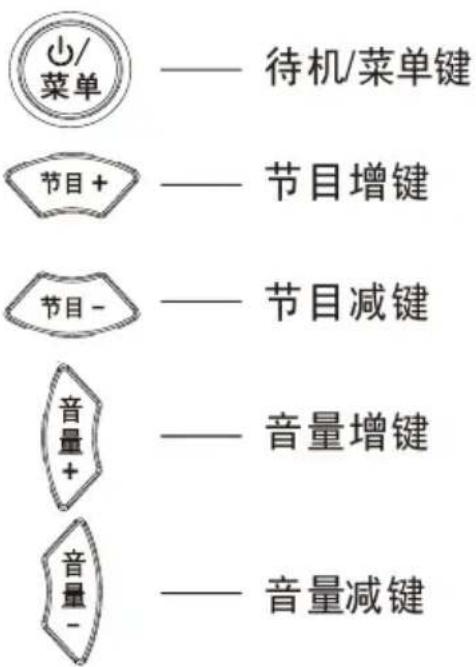

电视机按键

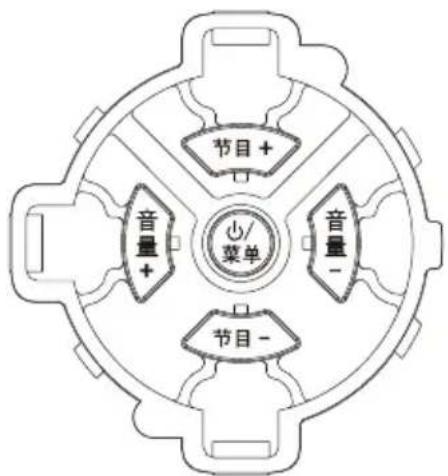

按键说明

(电视机各机型按键顺序和位置有所不同，具体以实物为准)

节目+ 音量+ 音量- 节目- 菜单

心/菜单 —— 待机/菜单键 节目+ —— 节目增键 节目- —— 节目减键 音量+ —— 音量增键 音量- —— 音量减键

注：待机/菜单键：在关机状态下，短按一下开机。在开机状态下，短按一下为“确认”功能，长按2秒弹出导航菜单，按节目增键/节目减键进行上下选择，选中某一功能后短按一下执行相应功能。

电视机端子接口

USB接口(本机有多个USB接口)		天线输入
HDMI接口(本机有多个HDMI接口)		网络输入接口
AV输入(视频、音频-左、音频-右)	AV输入 音频-右 音频-左 视频	AV输出视频/数字音频/模拟音频	AV输出视频/数字音频/模拟音频

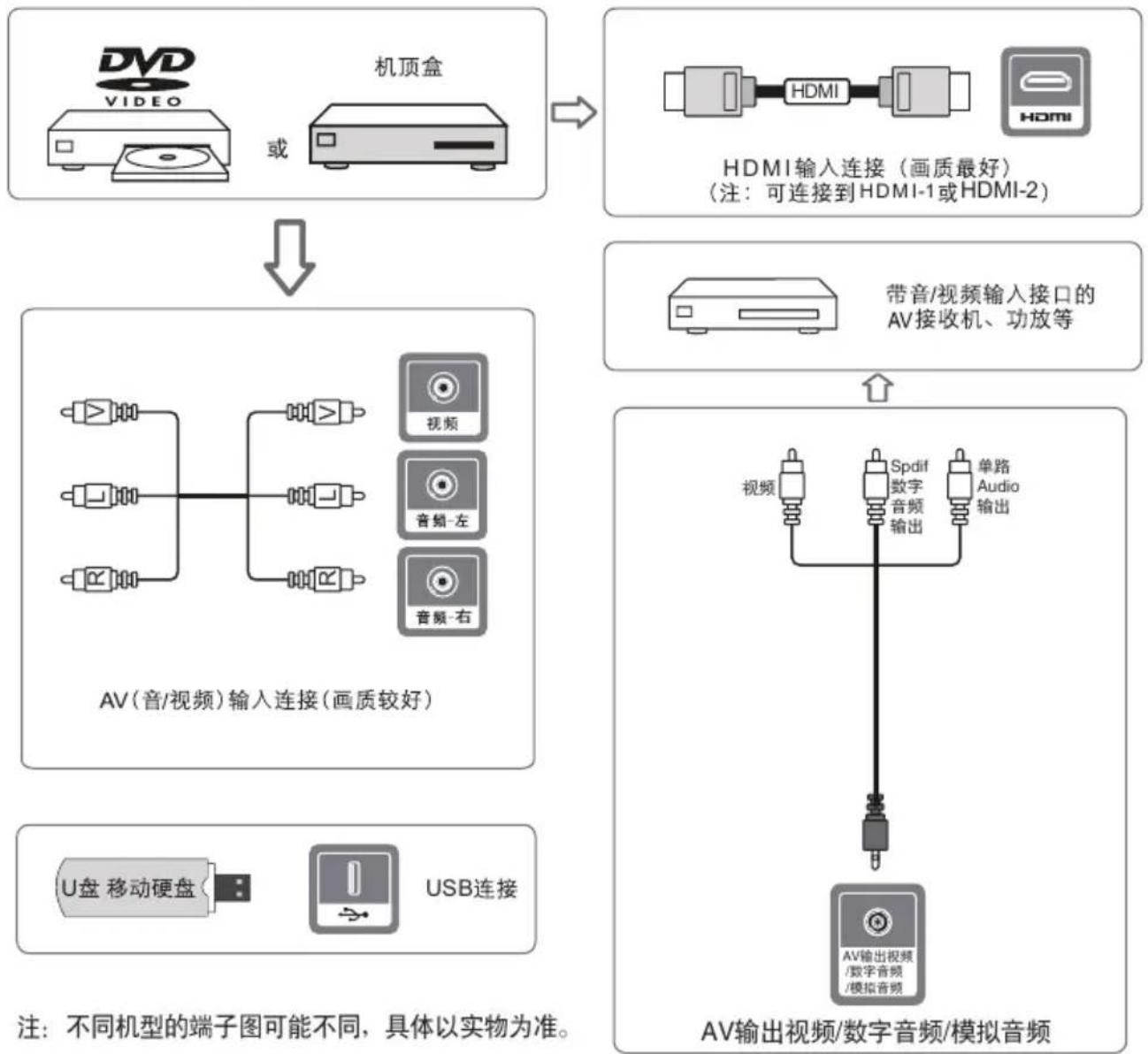

外接设备连接示意图

网络连接与设置

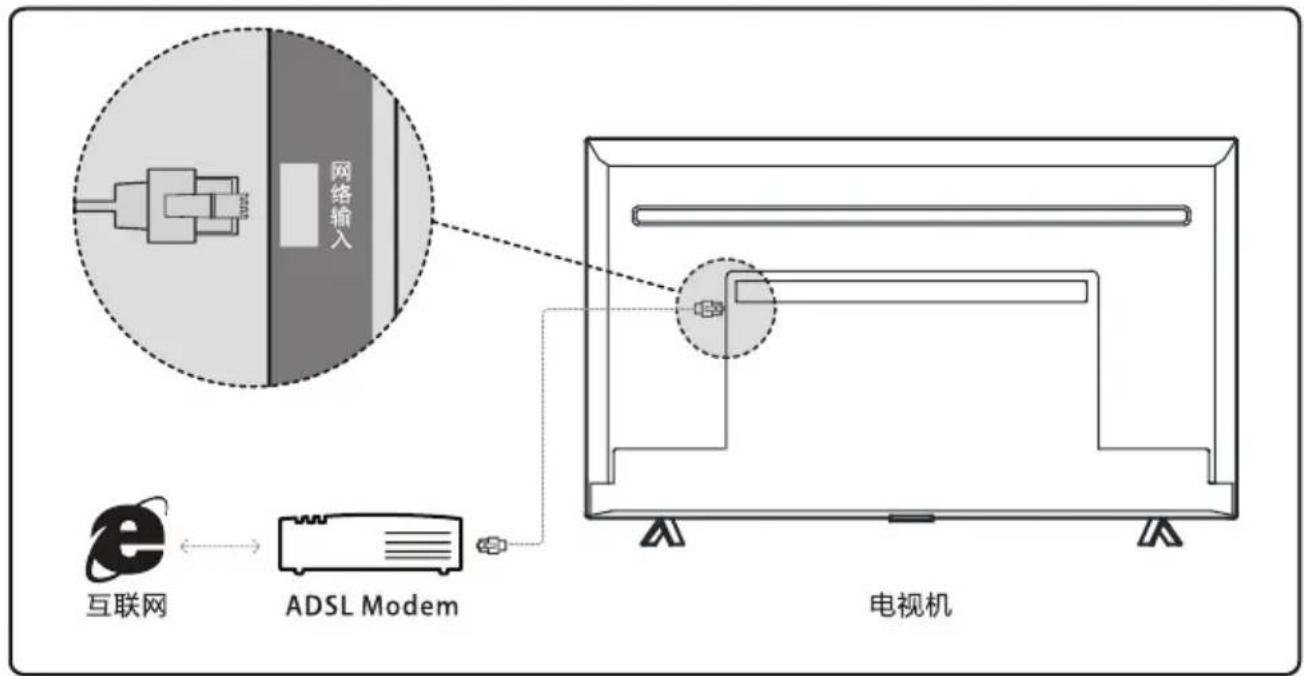

有线网络连接与设置


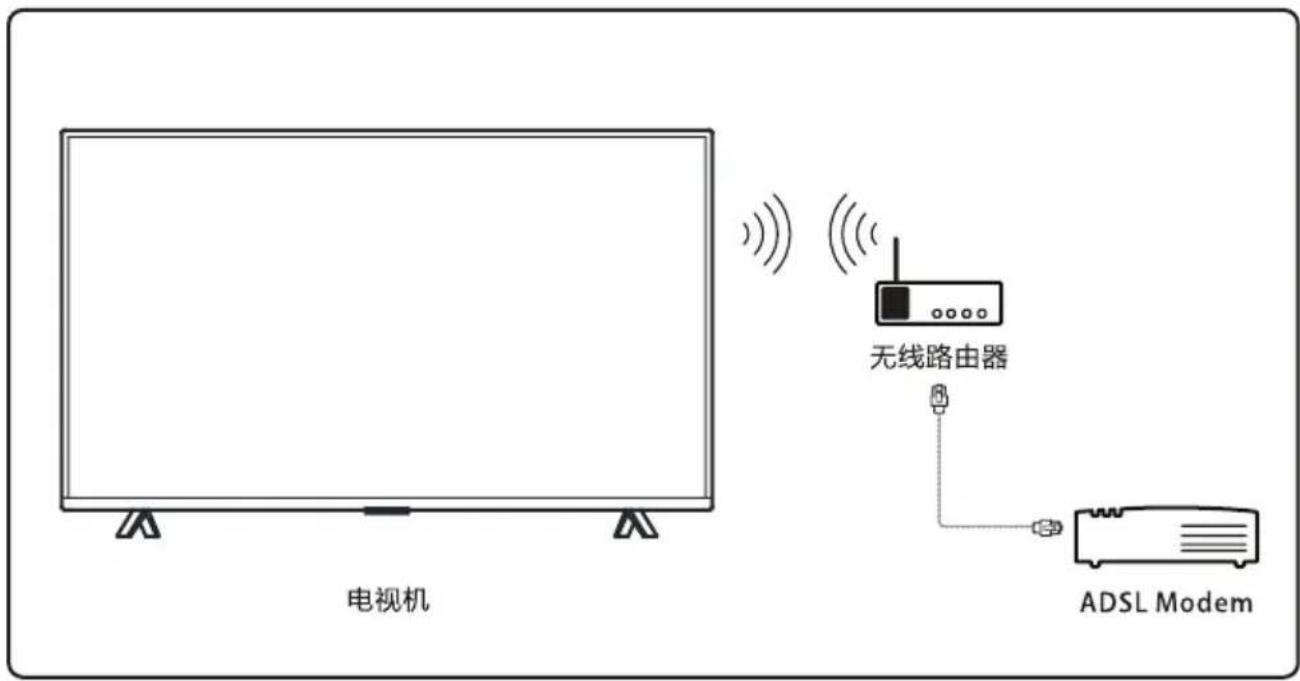

无线网络连接与设置

电视机 无线路由器 ADSL Modem

注：电视机图只供参考，具体以实物为准。

本机提供三种连接方式给用户选择，用户选择连接成功后，系统会自动记忆用户选择的连接方式，以后每次使用网络都可自动连接，不需要反复设置(ADSL拨号上网除外)。按遥控器“三”键->选择设置->网络”进入设置详情。

WiFi网络设置

当使用WiFi连接无线网络时，可以通过调整该菜单完成网络连接。按遥控器“三”键，选择设置->网络->高级选项->选择无线网络->WiFi开关

有线网络设置

· 在 “高级选项” 里选择有线网络，如果用户网络可动态获取IP地址，可选择 “自动获取” 进行网络连接。

· 如果需要输入静态IP，可以选择“手动设置IP地址”。进入手动输入IP地址界面后，按“OK”键调出软键盘，按上/下/左/右键选择数字，按“OK”键确认输入，选择软键盘“X”键，按“OK”键确认回删一个字符，即光标所在的前一个字符。每输完一组数字，请调整至下一输入框开始输入，直到全部完成为止，按“返回”键回手动设置IP地址页面，按下键移动选择“保存”并开始自动连接网络。

ADSL拨号上网

第一次进入ADSL设置时，用户名和密码为空，焦点在“用户名”输入框，按“OK”键调出软键盘，输入用户名后，按返回键返回输入框，按下键移动到“密码”输入框，同样方式完成密码输入后返回输入框，按下键移动选择“连接”按OK键开始自动连接网络。

连接天线及电源

请将天线或有线电视插头与本机的天线插头连接，将电视机连接至交流电源插座。

注：部分机型外置天线隔离器，请将天线或有线电视插头通过本机附带的天线隔离器相连后，再与本机的天线输入端连接。

遥控器按键及说明

注：不同机型可能配置的遥控器不同，请以实物为准。

以下简述部分功能，具体功能由应用决定。

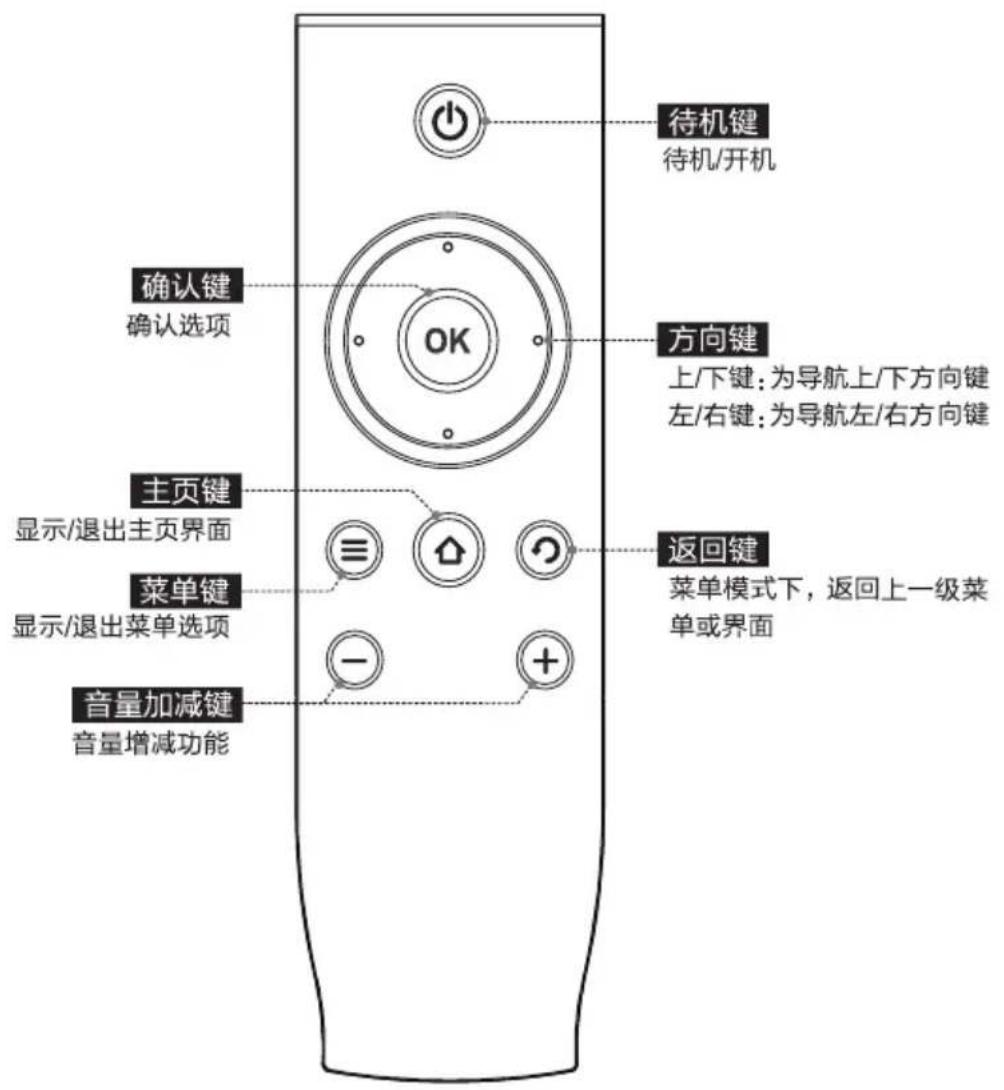

遥控器示意图:

待机键 待机/开机 确认键 确认选项 OK 方向键 上/下键:为导航上/下方向键 左/右键:为导航左/右方向键 主页键 显示/退出主页界面 菜单键 显示/退出菜单选项 返回键 菜单模式下,返回上一级菜单或界面 音量加减键 音量增减功能

遥控器电池安装

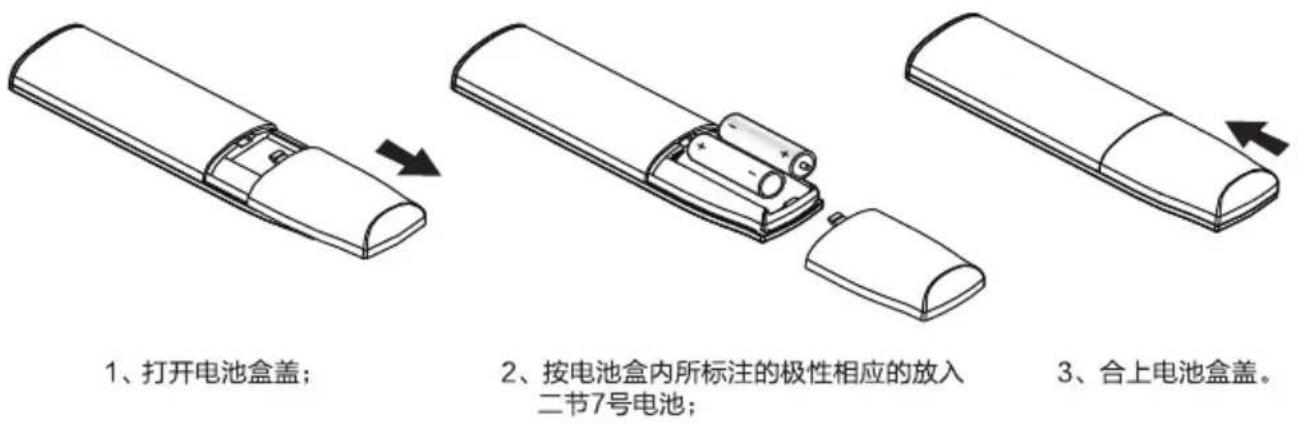

遥控器电池安装示意图

遥控器的使用请特别注意以下事项：

· 用遥控器对电视进行操作时，请将遥控器对准前壳上的遥控接收窗。若主机与遥控器之间有障碍物，遥控可能会失灵。
· 为确保遥控器良好的操作性能，如电池使用较长时间后，发现操作不正常，请立即更换电池。
· 不要将新、旧电池或不同型号的电池混合使用。
· 电池电力微弱时会发生泄漏电解液现象，这会损坏遥控器。一旦发现电力微弱或者有提醒电池电量不足时请立即更换电池。
· 若长期不使用遥控器，请把电池取出，以免电池泄漏电解液。
· 遥控器不用时请放在阴凉干燥处，不要受太阳直射，不要受热，不要放在潮湿的地方。

开机

接AC220V电源，电视机进入待机状态，按遥控器键或电视机上的/菜单键，电视机开机。

关机

电视机开机时，按遥控器○键或电视机上的○/菜单键选择待机功能，电视机进入待机状态。

（注：若是停电或长时间不使用，请及时将交流电源线插头拔出插座。）

搜台

· 按遥控器上的“≡”键开启屏幕子菜单。
· 在屏幕子菜单下选择频道项，按 “OK” 键进入。
· 进入搜台界面后，按遥控器上的方向键选择“数字电视”或“模拟电视”信源，并选择搜台方式，按“OK”键开始搜台。
· 若要退出搜台，按“つ”键返回。

调节频道/音量

在TV信源下，按遥控器的上/下键切换频道，按左/右键或音量+/-键调节音量。

菜单使用

1、主页：按遥控器“☐”键可进入或退出“主页”，主页中包含用户使用的所有选项。用户可按上/下/左/右键切换，按“OK”键进入选项，按“☐”键退出选项。
2、菜单：“三”键用于信源下的各项操作如搜台、信源选择等。

用户中心

用户中心是公司为用户打造的一项全新的科技体验服务。在用户中心，你可以注册、管理多个用户，进行各种用户信息和消费记录的查询、修改，并提供在线的VIP级客户服务，助您畅享丰富多彩的智能应用新生活。请您参照电视机里面的电子说明书尽快完成您的注册。

多媒体、网络下载功能问题与解答

1、为什么我用移动硬盘（USB）播放电影没有声音？

答：硬盘的电影的音频格式可能与本机不符。

2、为什么有的电影播放不了？

答：可能是超出产品的支持范围了，尤其是很多数码像机拍摄的视频，使用的格式一般有私有协议，我们的产品不能兼容，我们的产品支持的视频格式请参考多媒体格式。

3、多媒体功能下，播放电影时，没有播放完毕就停止了？

答：可能电影在压缩、拷贝或下载的过程中会出错误，因此当播放到某一位置时，会自动停止播放该文件。

4、设备序列号是什么？

答：每台电视机都会自动生成一个唯一的设备序列号，是电视机的身份证明。

5、软件升级需要注意哪些事项？

答：（1）升级过程不要断电；（2）升级过程中不要使用遥控器进行任何操作；（3）升级的过程可能需要较长时间（一般不超过10分钟），但是网络下载升级包的过程受网络影响，无法准确估计，需要耐心等待。

6、软件升级后为什么没有明显变化？

答：软件升级有时是增加新的功能，有时则是提升电视机的性能，所以每次升级的内容不同，升级后可能增加了新的功能，界面上有明显的变化；也有可能升级后，界面上无任何变化，功能也没有增加，只是提高了机器的性能。

7、升级过程中不小心碰到电源，终止升级了怎么办？

答：具体处理方法：如果电视机上原来插着U盘，请不要拔下来，带着U盘重新开机，应该可以重新升级；如果原来没有插着U盘开始的升级，也需要关机后重新开机，看是否正常；如果仍然不能重新升级，请咨询客服中心。

8、在接入U盘时，如果进入“USB多媒体”，提示没有检测到USB设备是什么原因？

答: 可能是因为移动硬盘出了故障或者供电不足导致。如果是移动硬盘故障时, 需要将移动硬盘接入到电脑中, 对移动硬盘进行修复, 具体操作: 首先, 在电脑上找到磁盘, 在需要修复的移动硬盘上点鼠标右键, 在弹出框内选择“属性”, 再选择“工具”后即可开始修复选中的移动硬盘或U盘。其次, 如果移动硬盘供电不足 (移动硬盘会有"喀嚓"声) 时, 会导致硬盘无法正常工作, USB设备需要电压5V, 电流500mA-700mA。如果供电不足会导致移动硬盘读写错误甚至无法识别。电视对该范围内的 USB使用没问题。如果出现了供电不足的情况, 可以将USB线一端的两个插头同时插到USB接口上, 以加强供电。另外也可以使用外接电源 (请注意选用适合的型号), 请注意一定要先开电视机后, 再插入U盘。

故障分析及排除

无图像无伴音

家中保险丝、断路器不正常。电源插座开关没打开。电源线路接触不良。检查信号源。

遥控器不能操作

需要更换电池。电池的极性安装不正确。主机电源没接通。

图像有杂乱波纹

通常是由于当地干扰造成的。例如汽车、日光灯、电吹风等。调节天线使干扰减至最小。

无彩色

是否为黑白电视节目。电脑模式下黑屏（即做电脑显示器使用时）可能是由于电脑所设置的分辨率无法识别，建议更改为最佳分辨率或其他Windows系统标准分辨率。

图像正常，无伴音

可能音量没打开，按音量加键。有可能电视台出现故障。

无图像，有伴音

调整亮度、对比度模拟量。有可能电视台出现故障。

火花干扰

出现黑色斑点、水平条纹或图像出现摇摆、飘动。这些现象通常是由来自汽车点火系统、霓虹灯、电动钻或其它电子装置上的干扰所引起的。使天线远离干扰源。

重影干扰

重影是由经过双通路的电视信号引起的，一是直接通路；另一个是反射高楼、山脉或其它物体的通路。改变天线的方向及位置可改进接收效果。

无线电频率干扰

此干扰产生移动波纹或斜纹，有时使图像失去对比度。例如：手机等，使机器远离干扰源。

有雪花点及干扰

若天线被搁置在电视信号微弱的边缘地带，图像上会布满斑点。

当信号特别微弱时，则需要架设特殊天线方可改进接收效果。

调节室内、室外天线。

检测天线连接处。

调节频道微调。

可能电视台出现故障。

整机技术规格

型号	音频输出功率	额定消耗功率	可视图像对角线尺寸(cm)	主机尺寸(不带底座)(宽X高X厚mm)	主机质量(kg)
L32F3800A	5W+5W(±15%)	45W	约80	736X432.3X81	约4.8
L40F3800A	5W+5W(±15%)	65W	约101	919.5X542.5X83.4	约7.0
L43F3800A	8W+8W(±15%)	75W	约108	974.8X566X83	约8.0
L48F3800A	8W+8W(±15%)	95W	约121	1070.7x632.4x81.6	约10.0
L50F3800A	8W+8W(±15%)	110W	约126	1131x655x81	约11.8

· 工作电压：110-240V～50/60Hz (L40F3800A、L43F3800A 220V～50Hz，请按后警告牌上标注为准)

· 环境: 工作温度: 5^ C-35^ C

· 工作湿度：20%—80%

· 储存温度：-15℃—45℃

· 储存湿度：10%—90%

· 接收频道：全频道有线和DTMB电视

· 适合制式：TV：PAL DK/I，AV：NTSC、PAL

· 状态显示方式：屏幕显示

·调整状态指示：屏幕视窗菜单

· 射频天线输入：75Ω 不平衡

· AV视频接口（输入）：75Ω，1.0Vp-p

· AV音频接口（输入）：10kΩ, 0.5Vrms

· 网络接口：RJ45/10/100m.BASE

三包服务单

尊敬的用户：

非常感谢您选购TCL彩电！今后在使用本产品的过程中，您将享受TCL公司为您提供的优质服务。为更好的使用电视机，请您在使用前，务必认真阅读《包修须知》。

服务承诺：

一、中心城市24小时内上门服务，边远地区预约上门服务。

二、全国统一咨询、报修、服务热线：4008-123456，提供365天热线服务。

整机及其主要部件“三包”有效期：

按照国家“三包”规定，在“三包”有效期内且属于“三包”责任范围的，消费有效发票和三包服务单享受免费维修服务。TCL彩电产品整机免费包修一年、主要部件包修三年。

加付相应费用，即可安心享受延长保修服务，该业务请咨询上门服务的工程师或致电服务热线：4008-123456。用户须知：

一、购机时请您填写此单；
二、请认真阅读《说明书》；
三、请妥善保存三包服务单；
四、维修记录，以服务工程师上门维修服务单据为准。

售后服务信息：

用户姓名		用户电话
用户地址
购机地点		购机商场
购机机型机身号码		购买日期
		购机票号
安装日期		用户签名

包修须知

一、请妥善保存本三包服务单，本三包服务单和购机发票一起作为包修凭证，在包修期内享受免费包修。
二、“三包”有效凭证：

1、在“三包”有效期内产品出现故障，消费者须凭购机发票和此三包服务单享受免费维修服务。享受免费维修服务时，所修理产品机身号码同三包服务单上的产品机身号码必须一致。如无购机发票的，则以产品机身号码的生产日期顺延30日作为消费者产品“三包”有效期的起始时间。如两者全无的消费者，则不能享受免费维修服务，我公司将实行收费服务。

2、安装、调试记录单不能单独作为“三包”凭证，必须同时与有效发票一起方可作为“三包”有效期凭证。
三、根据《部分商品修理更换退货责任规定》，属下列情况之一者，不实行“三包”，但是可以实行收费修理：

1、消费者因使用、维护、保管不当造成损坏的；
2、非承担三包修理者拆动造成损坏的；
3、无三包凭证及有效发票的；
4、三包凭证型号与修理产品型号不符或者涂改的；
5、因不可抗拒力造成损坏的；
6、一般家庭使用以外的使用场所以及恶劣条件下（油烟、灰尘、受潮、直射阳光等）使用产生的故障。

四、超过“三包”有效期或“三包”责任范围的，按照规定的收费标准实施收费服务。

五、本机所享受的包修服务只适用在中国大陆地区使用的用户，不适用于港、澳、台地区使用及其它国家用户。

注：请将购机发票贴于此页空白处，在享受三包服务时和“三包服务单”一起作为三包有效凭证。

免责声明

用户手册的描述与电视的实际界面之间可能会存在某些不同，因为电视的软件版本、网络运营商、第三方应用提供商和第三方市场可能对网络环境及第三方应用状态随时进行更新。TCL王牌电器（惠州）有限公司及其关联公司对所有网络差异或其潜在后果（如有）概不负任何法律责任，其责任会由第三方完全承担。

本机内所有第三方软件均以原有形式提供。不会做任何形式的保证，包括明示或暗示特定目的或用途、第三方应用的合适性或买方购入的应用程序及附件与整机的兼容性、非侵权的著作权。

购买者同意TCL王牌电器（惠州）有限公司将在任何阶段都不会对第三方软件或购买附件在本机或任何其他购买的设备无法操作或操作失败负责。在法律允许的最大程度下，对于购买者以任何方式使用或尝试使用第三方软件产生的任何索赔、要求、诉讼或行为，更具体来说的（但不限于）违法行为，TCL王牌电器（惠州）有限公司拒绝承认此项所有法律责任。由TCL王牌电器（惠州）有限公司免费提供的第三方软件，不排除在未来出现需付费的更新及升级，TCL王牌电器（惠州）有限公司不会负责此项额外费用，其所需费用应完全由购买者来自行承担。应用商店中未安装应用程序能否使用视网络运营商及第三方应用提供商而定。在任何情况下，未安装的应用程序不能视为TCL王牌电器（惠州）有限公司的保证配置，仅视为TCL王牌电器（惠州）有限公司给购买者的资讯，TCL王牌电器（惠州）有限公司有权随时在本机增加或移除第三方软件，而不做任何事前通知。在任何情况下，该移除若对购买者使用或尝试使用该应用程序及第三方软件造成任何后果，TCL王牌电器（惠州）有限公司概不负责。

DOLBY. DIGITAL PLUS

杜比®数字+(Dolby®DigitaPlus)是杜比实验室在其久负盛名的杜比数字技术的基础上开发的新一代音频编解码技术，通过优化声音质量和编码效率，提供更丰富、更具震撼力的音频体验。具体表现在：

· 提供可扩展的音频，优化音频质量，最高效地利用可用带宽。
· 最多提供 7.1 声道的环绕声，创造更加引人入胜的听觉体验和戏剧特效。
· 良好的兼容性，支持大量现有及新推出的家庭影院、广播、流媒体及移动应用，并向下兼容数百万个家庭现有的杜比数字播放系统。
· 本产品经过杜比实验室的许可而制造。杜比和双D符号是杜比实验室的注册商标。

HDMI®

本产品采用HDMI技术

HDMI，HDMI标志和高清多媒体接口为HDMI Licensing LLC的注册商标

尊敬的客户：如在使用中遇到问题，请拨打TCL全国统一用户服务热线4008-123456咨询，公司维修服务部地址请咨询4008-123456。

产品执行标准号:Q/WP2046

版本：72-LMT07P-AG033

TCL集团股份有限公司

地址:广东省惠州市仲恺高新技术开发区十九号小区

服务热线:4008-123456

传真:[phone]

邮编:516006

网址:www.tcl.com

合格证

本产品经检验合格，准予出厂。

质检员：

QC8

TCL集团股份有限公司
