产品类型	交互式触控显示器
型号	55BDL2852T
品牌	Philips
屏幕尺寸	55英寸
分辨率	3840 x 2160 (4K UHD)
亮度	350 cd/m² (典型)
对比度	1200:1 (典型)
可视角度	178° / 178°
背光类型	DLED
触控技术	红外触控，支持20点触摸
操作系统	Android 11.0
内存	4 GB RAM
存储	32 GB ROM
电源输入	100-240 V ~ 50/60 Hz, 3.0 A
最大功耗	300 W
待机功耗	≤ 0.5 W
工作温度	0 °C 至 40 °C
工作湿度	20% 至 80% RH
VESA安装	400 x 200 mm
输入接口	HDMI, VGA, USB, RS232, LAN, 音频
清洁建议	使用柔软干布；必要时蘸少量温和清洁剂，避免酒精或氨水
安全警告	防止掉落，正确安装；避免潮湿；勿堵塞通风孔
环保使用期限	10年

常见问题 - 55BDL2852T PHILIPS

如何正确安装显示器到墙壁？

使用符合TUV-GS或UL1678标准的壁挂套件。将显示器正面朝下放在保护膜上，用M8螺丝（长度超过安装架厚度15mm）固定。确保安装面平整且通风良好。详细步骤请参考手册第1.4节。

显示器屏幕出现残影怎么办？

长时间显示静止图像可能导致残影。建议启用屏幕保护程序或定期刷新应用。关掉电源一段时间后，残影通常会逐渐消失。严重残影无法修复且不在保修范围内。

显示器无法开机，怎么办？

检查电源线是否插好，显示器背面的电源开关是否打开。确保电源插座有电。如果仍无法开机，请联系Philips服务热线4009 555 666。

如何清洁显示器屏幕？

清洁前拔掉电源插头。使用柔软、不掉毛的干布轻轻擦拭。若有污渍，可用蘸有少量温和清洁剂的布拧干后擦拭，再用干布擦干。切勿使用酒精、氨水或溶剂。

支持哪些触控操作方式？

支持点击、双击、拖动、滑动、缩放（双指张开/闭合）以及长按等手势。最多支持20点同时触控。避免使用尖锐物体刮擦屏幕。

如何连接无线网络？

进入系统设置 > 网络 > 无线网络，开启Wi-Fi开关，扫描并选择可用网络，输入密码即可连接。也可添加隐藏网络。详细步骤见手册第7.1.2节。

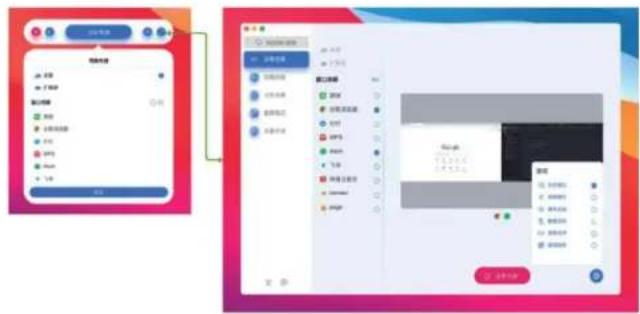

如何进行无线投屏？

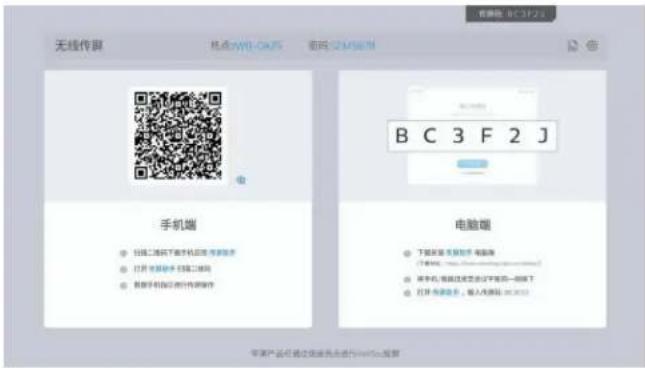

支持传屏助手投屏和无线传屏器投屏。手机/电脑安装传屏助手App，扫描大屏上的二维码或输入传屏码。无线传屏器需先与大屏配对，然后插入电脑USB端口，按下按键即可投屏。详细说明见手册第10章。

画面出现扭曲或不正常图案，如何解决？

首先检查信号线是否连接牢固。其次确认输入信号是否在显示器支持范围内（如分辨率、刷新率）。如果问题依旧，尝试更换信号源或线缆。

如何恢复出厂设置？

进入系统设置 > 系统 > 恢复出厂设置。注意：此操作会清除所有个人数据和设置，请提前备份重要文件。

保修期限是多久？

在中国大陆地区，标准保修期为1年。其他地区请参考当地保修政策。保修从购买之日算起，需提供有效购买凭证。

用户手册 55BDL2852T PHILIPS

警告：使用本文档中未介绍的控制、调整或过程可能导致碰撞、电气危险或机械危险。

在连接和使用显示器时，请阅读并遵循下列注意事项：

操作：

请勿让显示器受阳光直接照射，并使其远离火炉或其他任何热源。
- 移开任何可能掉入通风孔的物品或者会妨碍显示器电子器件正常散热的物品。
- 请勿堵塞机壳上的通风孔。
- 放置显示器时，确保电源插头和插座便于插拔。
如果刚刚通过拔掉电源线关闭了显示器，则必须等待6秒钟，方可重新接上电源线，以确保正常运行。
- 务必使用由 Philips 提供的经过认可的电源线。如果电源线缺失，请与您当地的服务中心联系。
- 在使用过程中，请勿让显示器受到剧烈震动或碰撞。
- 在使用或运输期间，请勿敲打显示器或使显示器掉落。
- 吊环螺栓在短时间维护和安装时使用。我们建议吊环螺栓使用时间不超过1小时。禁止长时间使用。使用吊环螺栓时，请在显示器下方留出安全区域。

维护：

为保护显示器以防损坏，请勿过分用力按压液晶面板。移动显示器时，抓住边框将其抬起；抬起时，请勿将手或手指放在液晶面板上。
- 长时间不使用显示器时，应拔掉显示器电源插头。
- 使用略微蘸湿的布清洁显示器时，应拔掉显示器电源插头。电源关闭时，可以使用干布擦拭屏幕。但是，切勿使用有机溶剂（如酒精）或含氨水的液体清洁显示器。
为避免电击或显示器永久性损坏，请勿在多尘、下雨、水附近或过分潮湿的环境中使用显示器。
- 如果显示器被淋湿或受潮了，应尽快用干布擦拭干净。
如果异物或水进入显示器，应立即关闭电源，并拔掉电源线。然后，取出异物或擦干水，并送到维修中心进行检修。
请勿在炎热、阳光直接照射或严寒的地方存放或使用显示器。
- 为了保持显示器的最佳性能并确保更长使用寿命，我们强烈建议在符合下列温度和湿度范围条件的地方使用显示器。

温度：0-40℃ 32-104℃

湿度：20-80% RH

- 为确保最佳亮度性能，LCD 面板温度需要一直保持在 25 摄氏度。

重要：显示器无人看管时，请务必启动移动的屏幕保护程序。如果显示器将显示静止不变的内容，请务必启用屏幕定期刷新应用程序。长时间不间断显示静止或静态图像可能会在屏幕上造成“烙印”，也称“残像”或“余像”。这是液晶面板技术的一种常见现象。多数情况下，关掉电源一定时间后，“烙印”、“残像”或“余像”会逐渐消失。

警告：严重的“烙印”、“残像”或“余像”将无法消失，也无法修理。这也不在保修范围内。

维修：

• 只有专业的维修人士可以打开机壳盖。
  如需维修或集成，请与您当地的服务中心联系。
• 请勿将显示器放在阳光直接照射的地方。

如果您按照本文档所述进行操作但显示器工作不正常，请联系技术人员或您当地的服务中心。

稳定性危险。

设备可能掉落，并造成人员严重受伤甚至死亡。为防止受伤，应根据安装说明将此设备稳定安装固定在墙壁上。

在连接和使用显示器时，请阅读并遵循下列注意事项：

• 长时间不使用显示器时，应拔掉显示器电源插头。
• 使用略微蘸湿的布清洁显示器时，应拔掉显示器电源插头。电源关闭时，可以使用干布擦拭屏幕。但是，切勿使用酒精、溶剂或氨类液体。
• 如果按照本手册中的说明进行操作但显示器工作不正常，请咨询技术服务人员。
• 只有专业的维修人士可以打开本设备机壳后盖。
  请勿让显示器受阳光直接照射，并使其远离火炉或其他任何热源。
• 移开任何可能掉入通风孔的物品或者会妨碍显示器电子器件正常散热的物品。
• 请勿堵塞机壳上的通风孔。
• 使显示器保持干燥。为避免电击，请勿让其遭受雨淋或受潮。
• 如果刚刚通过拔掉电源线或关闭电源开关，则必须等待6秒钟，方可重新接上电源线开启机器，以确保正常运行。
  为避免电击或本机永久性损坏，请勿使显示器遭受雨淋或受潮。
• 放置显示器时，确保电源插头和插座便于插拔。

飞利浦全国服务热线：4009 555 666

友情提示

1. 如您在使用过程中发现玻璃表面沾污。可以使用湿巾（避免滴水）先擦拭一遍，再用干毛巾（或干纸巾）擦拭，即可擦拭干净。
2. 本产品前倾会影响触控效果，建议安装角度为后仰 0^ 2^ 。

中国 RoHS

根据中国大陆《电器电子产品有害物质限制使用管理办法》，以下部分列出了本产品中可能包含的有害物质的名称和含量。

产品中有害物质的名称及含量
部件名称	有害物质
	(Pb)	(Hg) (Cd)	(Cr(VI)) (PBB) (PBDE) 铅汞镉六价铬多溴联苯多溴二苯醚
金属结构件○○	○	○	○		○
塑胶结构件○○	○	○	○		○
钢化玻璃	○	○	○	○	○	○
液晶显示屏×○	○	○	○		○
电路板组件×○	×	○	○		○
摄像头	×	○	○	○	○	○
喇叭	○	○	○	○	○	○
电线/电缆	×	○	○	○	○	○
其他配件	○	○	○	○	○	○
本表格依据SJ/T 11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。注:1.电路板组件:包括印刷电路板及其零部件、元器件、焊点等;2.根据产品型号不同,您所购买的产品可能不会含有以上所有部件;3.本产品的环保使用期限为10年,某些可拆部件会有不同的环保使用期限,这些环保使用期限则单独贴在对应的部件上;4.产品/部件的环保使用期限只适用于产品在产品说明所规定的条件下使用。

《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理，不当利用或者处置可能会对环境和人类健康造成影响。

警告

此为 A 级产品。在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对干扰采取切实可行的措施。

中国 RoHS 合格评定制度标识

为从源头上限制电器电子产品有害物质使用，减少产品废弃后对环境造成的污染，增加绿色产品供给，促进绿色消费，本产品满足《电器电子产品有害物质限制使用管理办法》引用的相关标准要求；根据《电器电子产品有害物质限制使用合格评定制度实施安排》之规定，采用符合性申明之合格评定方式，按规定要求使用如下合格评定标识：

目录

1. 开箱和安装……1

1.1. 开箱.... 1
1.2. 包装箱内物品.... 1
1.3. 安装注意事项.... 1
1.4. 安挂到墙壁上.....2
1.4.1 VESA 固定孔间距.....2

2.部件和功能 3

2.1. 输入/输出端子 3

3. 连接外部设备....5

3.1. 联机到外部设备.....5
3.1.1 使用 HDMI 视频输入.....5

3.2. 联机到 PC 5

3.2.1 使用 HDMI 输入.....5

3.2.2 使用 VGA 输入 6

3.3. 显示器控制连接....6

3.4. 触控操作....7

4. LAUNCHER......8

4.1 主页 8
4.1.1 快捷应用 8
4.1.2 日期时间....8
4.1.3 状态图标 8
4.1.4 壁纸 8
4.1.5 在线教程....8
4.1.6 日期时间....8

4.2.侧边控制面板 8

4.2.1 快捷工具 8
4.2.2 搜索 9
4.2.3 音乐后台播放 10
4.2.4 系统应用 10
4.2.5 个人应用....10

4.3. 系统工具栏 10

5. 文件管理 ..... 11

5.1 页面布局 11

6. 媒体播放器 11

6.1. 视频播放器 11
6.2. 音频播放器 11
6.3. 图片播放器 11

7. 系统设置....12

7.1. 网络 12
7.1.1. 有线.....12
7.1.2. 无线网络.....12
7.1.3. 热点.....12
7.1.4. 蓝牙 12
7.1.5. 网络状态.....12

7.2. 应用 12

7.2.1. 应用 12

7.2.2. 应用启动 13

7.3. 通用 ..... 13

7.3.1. 壁纸 13
7.3.2. 声音和背光....13
7.3.3. 主屏幕....13
7.3.4. 侧边框....13

7.4. 高级 13

7.4.1. 打印机 13
7.4.2. 信号源.....14
7.4.3. USB 权限 14
7.4.4. 设备管理.....14
7.4.5. 企业服务.....14

7.5. 系统....14

7.5.1. 日期和时间 ..... 14
7.5.2. 语言和输入法....15
7.5.3. 电源状态.....15
7.5.4. 系统更新.....15
7.5.5. 系统安全.....15
7.5.6. 恢复出厂设置 15
7.5.7. 关于本机 15

7.6 服务....15

7.6.1. 快速报修....15
7.6.2. 服务热线.....15

8. 白板 16

8.1. 白板菜单 16
8.2. 白板工具条 16
8.3. 跨屏说明 ..... 17

9. 批注....17

1. 无线传屏 ..... 18
   10.1. 传屏助手投屏 ..... 18
   10.2. 无线传屏投屏.... 18

11. NFC \* 19

11.1. 功能说明....19
11.2. 使用流程....19
11.2.1. 首次使用....19
11.2.2. 碰一碰....19
11.2.3. 用户自行烧录 19

12. 清洁和故障排除 20

12.1. 清洁 20
12.2. 故障排除 ..... 20

13. 技术规格 ..... 21

13.1. 显示参数 ..... 21
13.2. 触摸参数.....21
13.3. 操作系统.....22
13.4. 电气参数.....22
13.5. 环境条件.....22

14. 保修政策 23

本说明书仅供参考，请以实际机器为准。

1. 开箱和安装

1.1. 开箱

• 此产品包装在一个纸箱中，并附带标准配件。
• 任何其他选件均单独包装。
• 考虑到此显示器的尺寸和重量，需要由两个人搬运此显示器。
• 打开纸箱后，请确认物品齐全且完好无损。

1.2. 包装箱内物品

请确认包装箱中包括以下物品：

* 产品在不同地点可能会有差异
* 显示器设计及附件可能和所示图片有差异。

注意：

• 对于所有其他区域，使用的电源线应与电源插座的交流电压匹配，符合该国家 / 地区有关安全法规的规定并经过认证。
• 您可将包装箱及包装材料保留下来，以便日后运输显示器。

1.3. 安装注意事项

由于本产品属于大功耗产品，请始终使用为其专门设计的插座。如果需要延长线，请咨询服务提供商。
- 本产品应安装在一个平面上，以避免倾翻。产品后部与墙之间应保持一定的距离，以保持适当的通风。应避免将产品安装在厨房、浴室或任何其他高湿度的地方，以免缩短电子元件的使用寿命。
- 本产品只有在海拔3000米以下的高度才能正常工作。如果安装地点的海拔高度超过3000米，可能会出现一些异常状况。

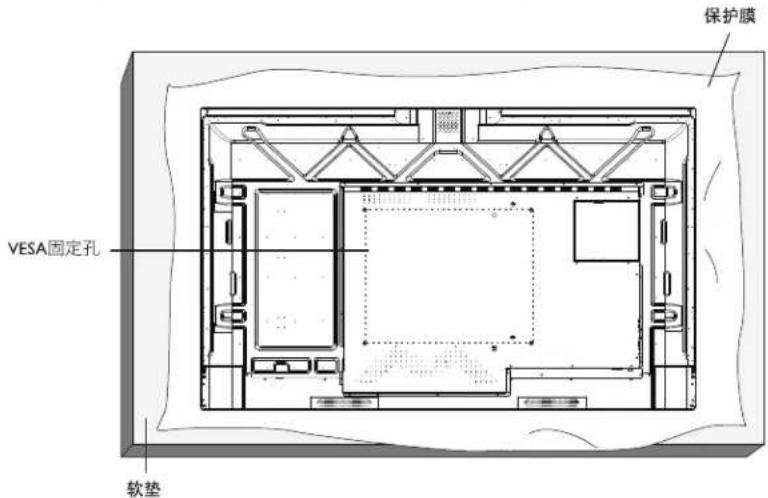

1.4. 安挂到墙壁上

为了将此显示器安装到墙壁上，您必须准备一套标准的壁挂套件。我们建议您使用符合TUV-GS和/或UL1678标准的装配板。

1. 将保护膜（打包时包裹在显示器上）铺在桌子上，将显示器正面朝下放在保护膜上，以免刮擦屏幕表面。
2. 确保您已准备好安装此显示器所需的所有附件（壁挂架、吊装架等）。
3. 按照装配套件随附的使用说明进行操作。若不遵循正确的装配步骤，可能造成设备损坏或者用户或安装人员受伤。产品保修不包括因安装不当而造成的损坏。
4. 对于壁挂套件，使用 M8 装配螺丝（长度超过装配架厚度 15 mm），并拧紧螺丝。

1.4.1. VESA 固定孔间距

55英寸 400(H)	×200(V)mm
65英寸	600(H)×400(V)mm
75英寸	800(H)×400(V)mm
86英寸 800(H)	×600(V)mm

小心：

防止显示器掉落：

• 对于壁挂或吊装情况，我们建议使用市场销售的金属装配架来安装显示器。有关详细的安装说明，请参见装配架随附的指南。
  为减少显示器在地震或其他自然灾害情况下掉落并造成人员受伤和财产损坏的可能性，务必咨询装配架制造商以确认安装位置。

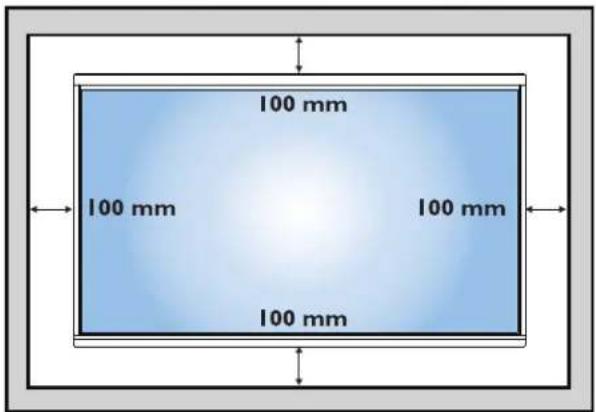

封闭空间的通风要求：

为正常散热，与四周物品之间应留出足够的空间，如下图所示。

2. 部件和功能

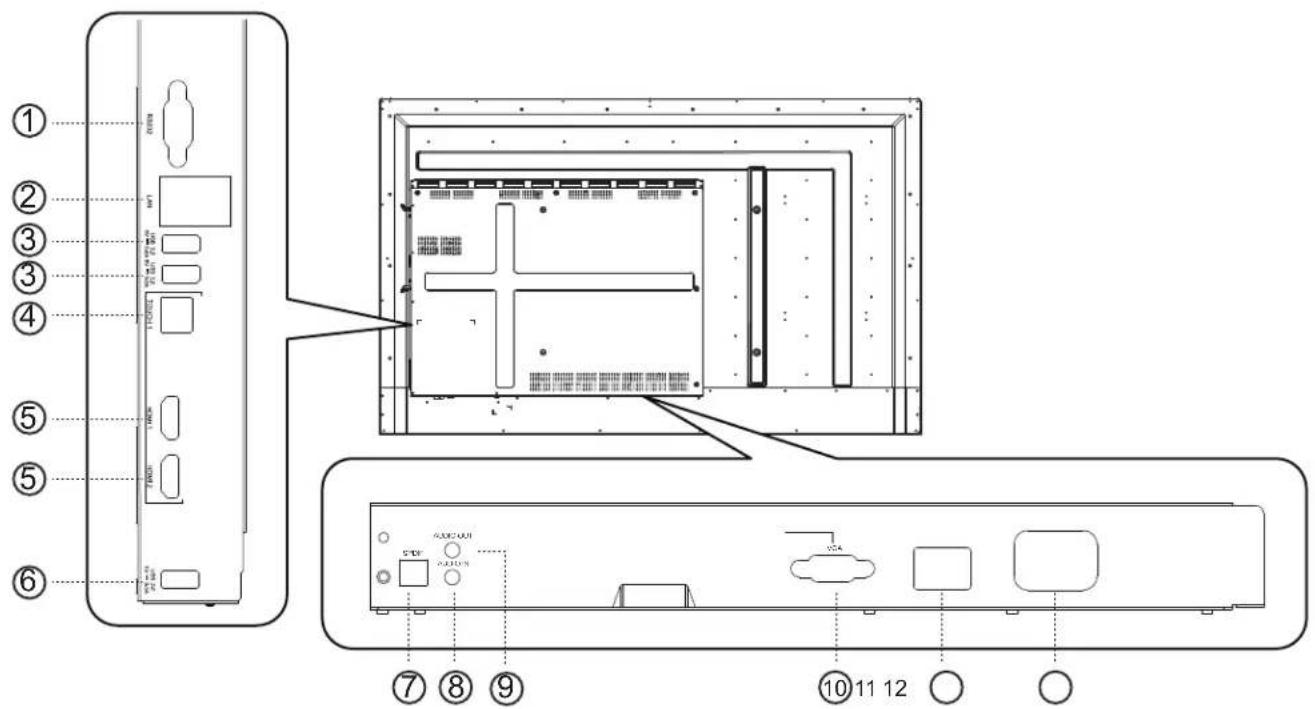

2.1. 输入 / 输出端子

序号	项面图能描述	功能描述
1	RS232 连接带有 RS232 接口的中控设备
2	LAN 网络接口,连接	RJ45 端子
3	连接USB3设备,如移动硬盘、U盘、USB键盘鼠标等
4	TOUCH 触摸信号输出接口
5	HDMI IN 高清多媒体接口信号输入,接带有 HDMI 输出的电脑、机顶盒或其它的视频设备
6	USB 2.0	连接 USB 设备,如移动硬盘、U盘、USB键盘鼠标等
7	SPDIF 通过光信号传输多通道声音
8	AUDIO IN 连接到带有音频输出功能的设备
9	AUDIO OUT 连接到带有音频输入功能的设备
10	VGA 图像输入接口
11	机械开关	电源切换开关,打开和关闭整机交流电源,“I”表示通电状态,“O”表示断电状态
12	电源插座	交流电源输入,接交流电源

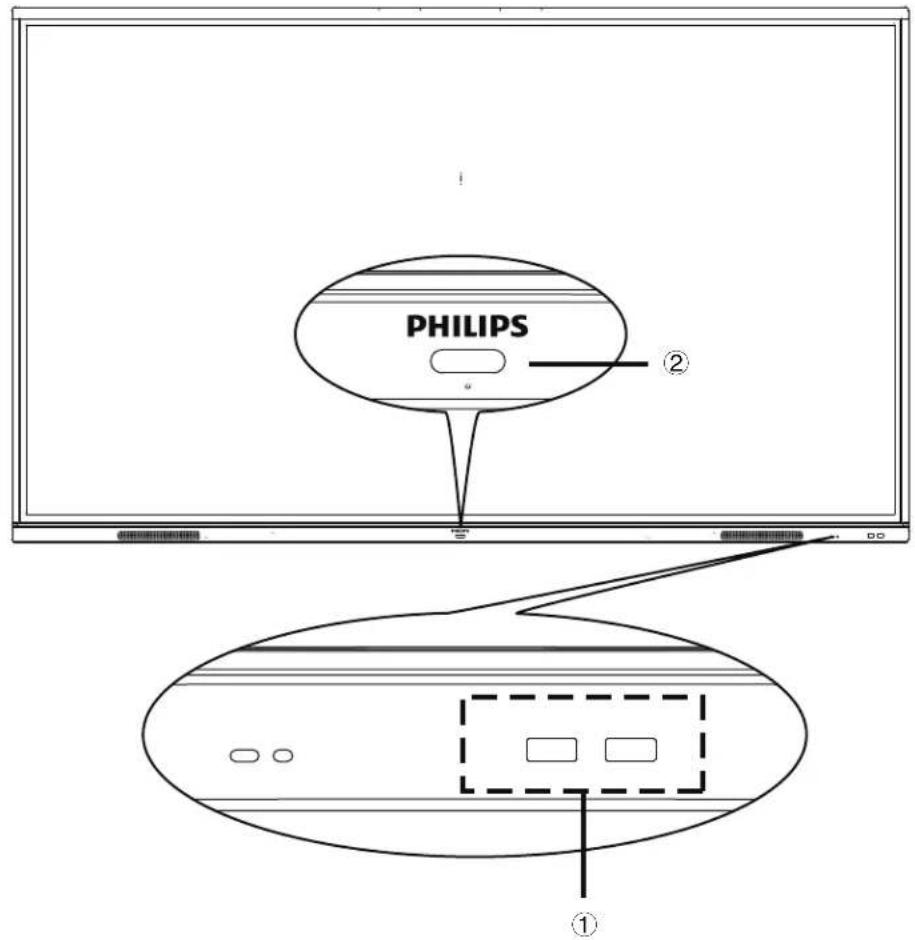

① USB 端口

当显示通道处于安卓页面时，USB存储设备将连接至安卓系统；

当显示通道切至OPS信号源时，USB存储设备将连接至OPS电脑；

②[⏻]按钮

使用此按钮启动设备，或短按进入休眠模式，长按进入待机模式。

3. 连接外部设备

3.1. 联机到外部设备

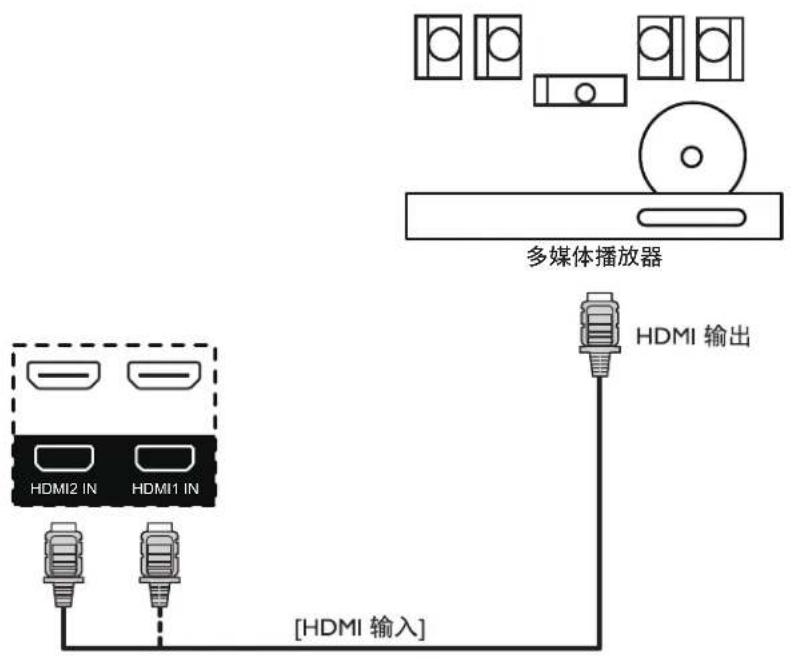

3.1.1. 使用 HDMI 视频输入

3.2. 联机到 PC

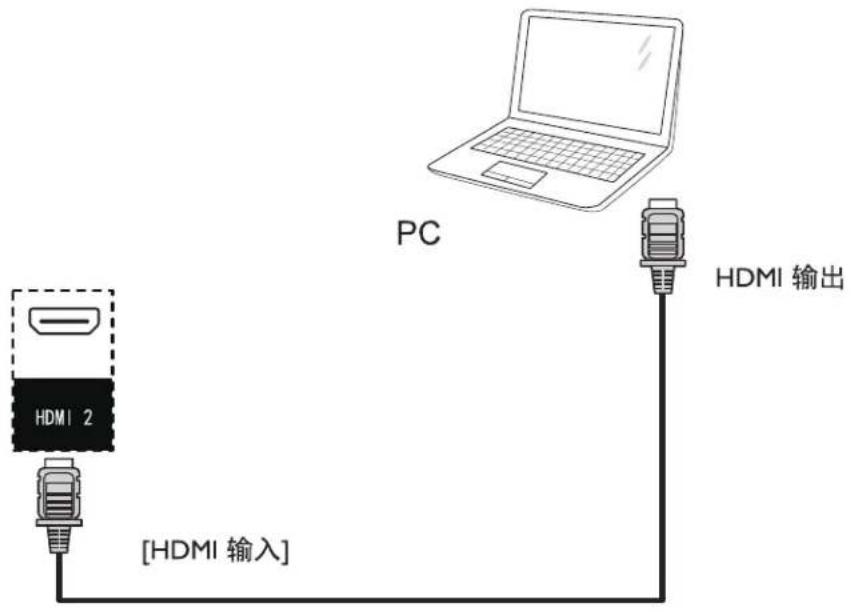

3.2.1. 使用 HDMI 输入

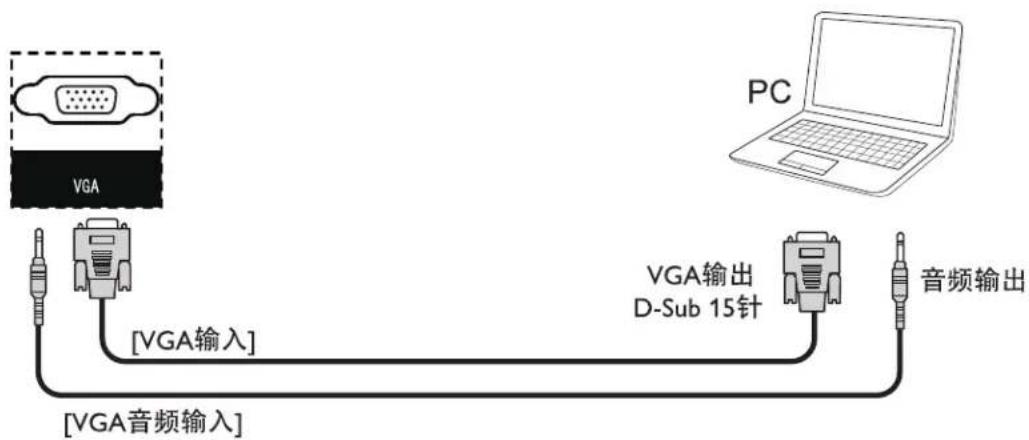

3.2.2. 使用 VGA 输入

注：4352T 系列无 VGA 端子。

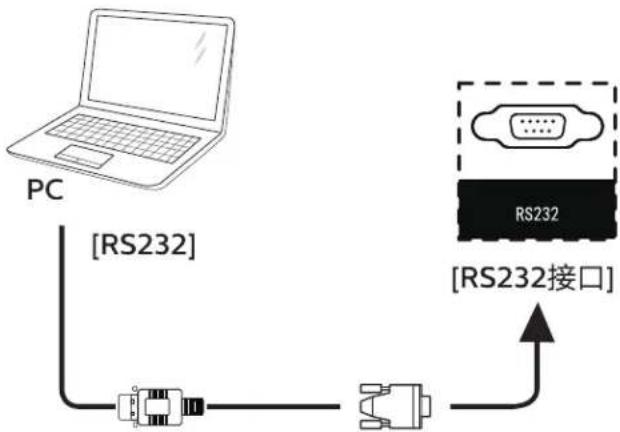

3.3. 显示器控制连接

3.4. 触控操作

此显示器采用触控屏幕，支持 Windows 触控功能的单点触控和多点触控操作。您可以用手指轻轻触按显示屏上的图片或字词，计算机会予以响应。

下面介绍一些典型的触控操作方式。有关如何执行触控操作的详细信息，请参见 Windows 操作说明。

点击

用一个手指快速按一下屏幕上的目标，然后移开。

请注意，在触摸屏上方 4mm 范围内点击时，触摸屏将响应指尖的轻轻触摸。

双击

用一个手指快速按两下屏幕上的目标，然后移开。

用一个手指按住屏幕上的目标，在保持直接接触的情况下拖动目标，然后移开。

用一个手指按一下屏幕上的目标并快速划过表面。

将两个手指并拢在一起，按一下屏幕上的目标后分开两个手指，可放大屏幕图像。

使两个手指分开，按一下屏幕上的目标后并拢两个手指，可缩小屏幕图像。

用一个手指触摸并按住屏幕上的目标一段时间，可显示项目的关联菜单或选项页。

• 避免用尖利物品刮擦屏幕。只可用手指执行触控操作。
• 避免强光、聚光灯或散射光直接照射到屏幕上。
• 避免安装位置靠近窗户或玻璃门，否则阳光直射可能影响触控效果。

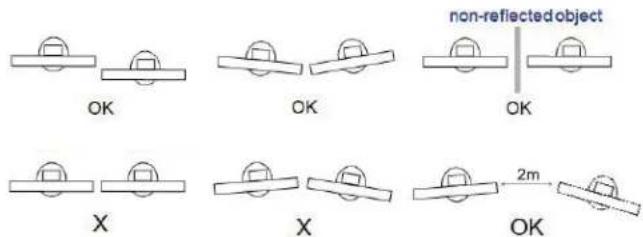

• 为避免屏幕之间互相干扰，请勿将 2 个触摸屏并排放置，如下图所示。

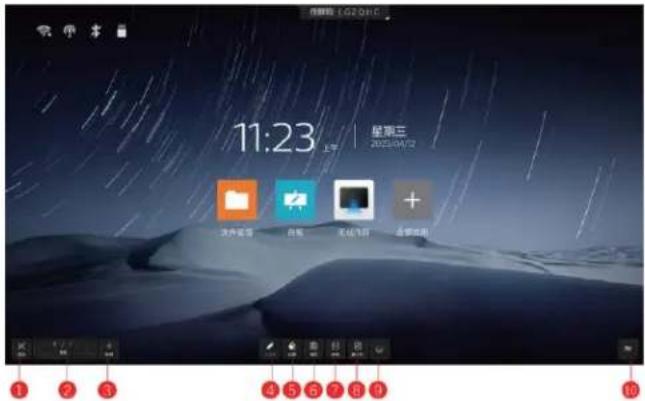

4.1.1. 快捷应用

文件管理：点击打开文件管理。

白板：点击打开电子白板。

无线投屏：点击无线投屏图标，进入无线投屏界面。

全部应用：点击进入应用界面，查看系统所有应用（包括手动安装的第三方应用），选择启动应用；点击【主页应用】按钮可自定义主页的快捷应用。

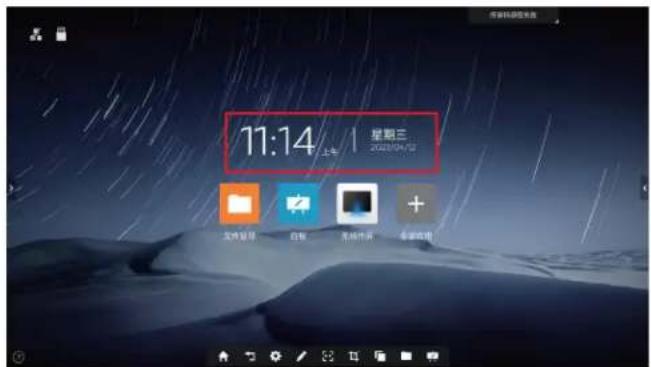

4.1.2. 日期时间

显示当前日期、时间、星期

日期和时间显示格式可在【系统设置】中进行设置，或者长按时间区域可以进入日期和时间设置。

4.1.3. 状态图标

根据 U 盘、网络、蓝牙状态接入情况显示对应状态图标，点击图标进入对应设置页面。

4.1.4. 壁纸

系统默认提供 6 张壁纸自动轮播，轮播间隔时间为 30S，可在【系统设置】中自定义壁纸。

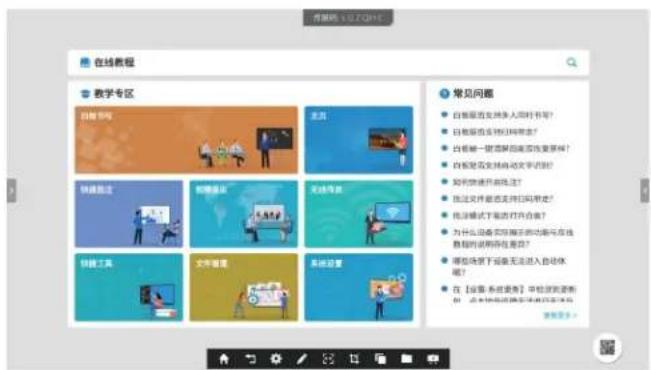

4.1.5. 在线教程

点击左下角图标打开【在线教程】APP，进行使用教学和常见问题查询。

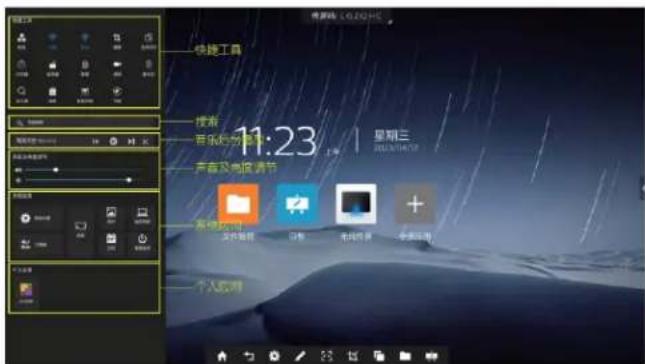

4.2. 侧边控制面板

4.2.1. 快捷工具

有线：点击图标开启或关闭有线网络。

无线：点击图标开启或关闭无线网络。

热点：点击图标开启或关闭热点。

截屏：对当前界面进行截屏，可调节截屏区域或全屏截屏，也可将截屏内容置入白板。

计时器：

① 选择 00:00 时，开启正计时；
② 选择非 00:00 时，开启倒计时；点击铃铛图标打开到点提醒功能，当倒计时结束时，系统会响铃提醒；
③ 可全屏显示计时。

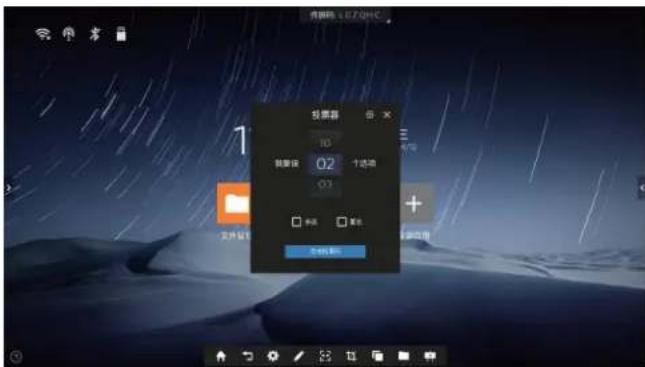

投票器

① 投票端可选择手机或 pad 扫描二维码进行投票；
② 支持选项个数、单选/多选、实名/匿名投票；
③ 扫码设置：点击【设置】图标，进入设置，可支持公网模式和热点模式；
④ 窗口支持全屏或缩小二维码并以悬浮窗的形式显示在屏幕右上角，该窗口位置可随意移动；

投票结束后，点击生成投票结果，支持保存到云端或本地，同时支持导入白板。

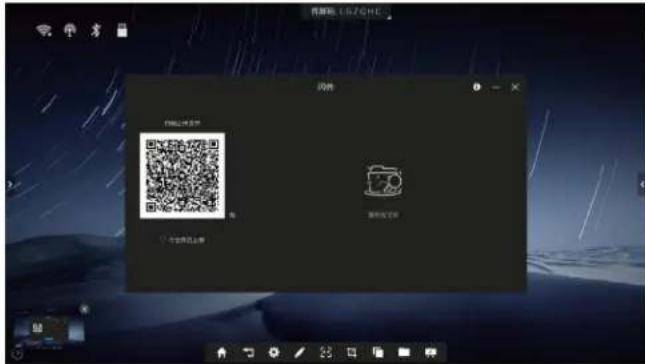

文件闪传

① 扫码上传：手机扫描闪传小工具首页二维码，进入文件上传主页，点击【本地上传】图标，选择手机本地文件进行上传（支持 pdf、doc、docx、xls、xlsx、ppt、pptx、jpg 等多种文件格式）；
② 上传完成：手机扫码成功上传文件后，文件列表按上传时间倒序进行排列；可插入白板的文件缩略图右下角显示插入图标（图片和PDF文件支持插入白板）；
③ 保存文件：文件列表底部，点击【多选】，可勾选多个文件进行文件保存或删除文件；可选择将文件保存到不同的存储路径

聚光灯

① 可在任何界面启动聚光灯 (控制面板可用时)，启动时，浮在任何界面之上；
② 点击下方【退出】图标，退出聚光灯；点击聚光灯圆圈内任意部分将其拖拽移动指定位置；
③ 可设置图标调节聚光灯的范围大小和透明度；也可通过手势缩放调节聚光灯范围大小（聚光灯区域内捏合缩放）。

放大镜

① 可在任意界面启动放大镜 (控制面板可用时)，启动时，浮在任何界面之上；
② 点击【退出】图标,退出放大镜；拉动四角或边框以改变放大镜的区域范围；
③ 可通过手势缩放 (放大镜区域内捏合缩放) 来调节放大镜放大的倍数（倍数范围为 1\~3 倍原始大小）。

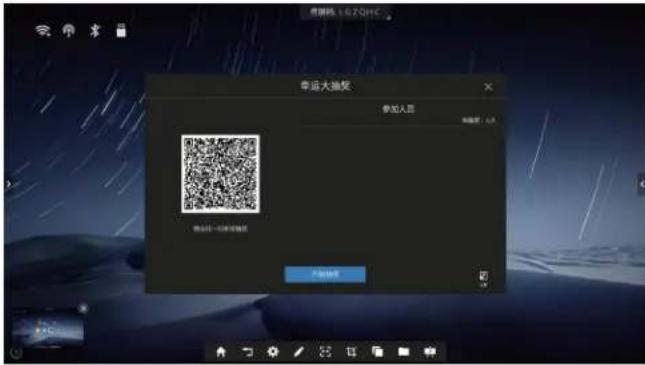

抽奖

打开微信扫描抽奖二维码参与抽奖，“开始抽奖”启动抽奖，点击“寻找下一位”可继续抽奖。

智能护眼：点击图标开启或关闭智能护眼功能，开启后降低蓝光，界面变为黄光模式，从而呵护用户眼睛。

节能：降低背光亮度值。

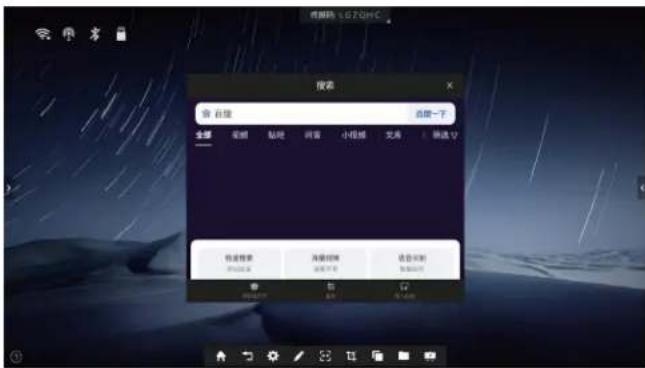

4.2.2. 搜索

在【搜索】输入框内，输入搜索内容，点击【搜索】图标进行搜索，也可选择对应的分类进行搜索。

4.2.3. 音乐后台播放

如音频播放器在后台播放时，点击控制面板图标，操作音乐播放控制条。

4.2.4. 系统应用

快捷打开系统应用，设置、计算器、无线传屏、照片、日历、并可进行信号切换、电源操作。

4.2.5. 个人应用

快捷打开用户手动安装的第三方应用，点击可打开对应应用。

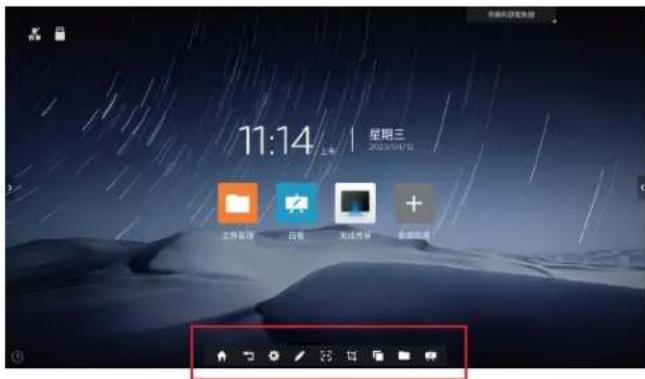

4.3. 系统工具栏

图标 操作:	点击
	返回HOME界面
	返回上一步
	系统设置
	进入批注模式
	收起/展开工具栏
	截屏

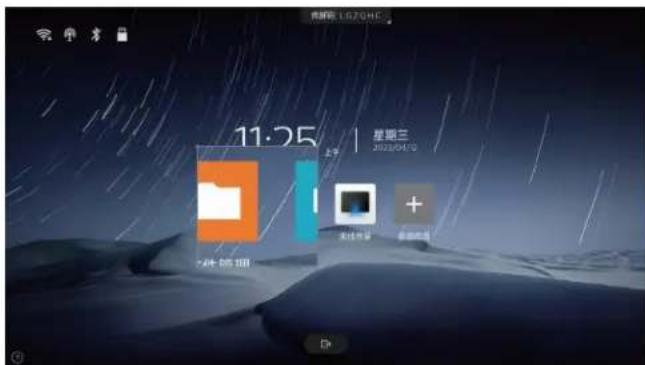

	多任务
	文件管理器
	进入系统白板

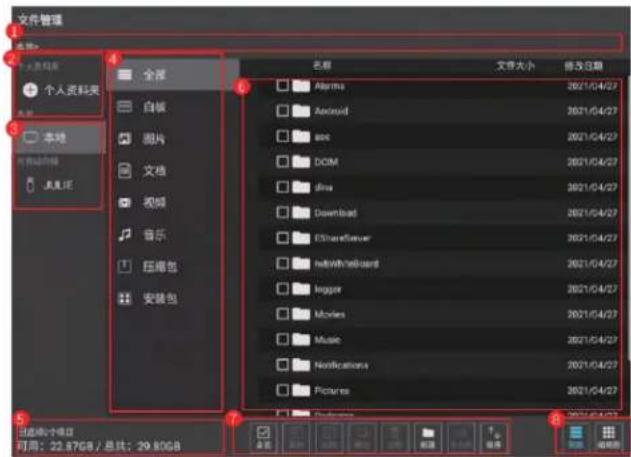

5. 文件管理

5.1. 页面布局

文件分类：目录、本地图片、本地音乐、本地视频、本地文档、本地白板，选择不同的分类，可快速查看对应内容；可选择不同的存储位置，如本地、U盘还是云账户。

区域名称		描述
1	文件路径	点击可跳转到对应路径/上上上一级.../上上一级文件夹名称/上一级文件夹名称/当前所在文件夹名称/
2	云端账户	1.登录:微信扫码登录2.退出:退出云账户
3	本机/外设存储卡	本机内置存储卡:常驻显示,可点击切换外设存储卡:插入即显示,可点击切换;
4	文件类型	文件管理中的文件会根据不同的类似进行自动分类,选择不同的分类,可快速查看对应内容
5	文件状态	显示已选择项目个数,可用内存大小及总容量大小
6	文件展示区域	文件展示区域
7	文件操作区域	文件操作区域长按文件(夹)或点击【选择】,可选择文件(夹)进行复制、粘贴、剪切、删除、重命名
8	模式切换	支持列表模式和缩略图模式切换

6. 媒体播放器

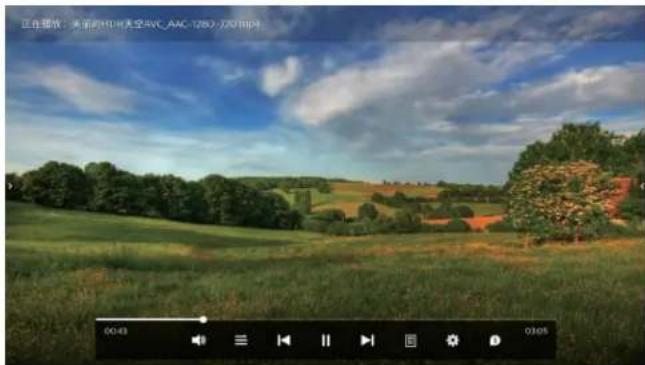

6.1. 视频播放器

文件管理器中，双击视频文件，进入视频播放。

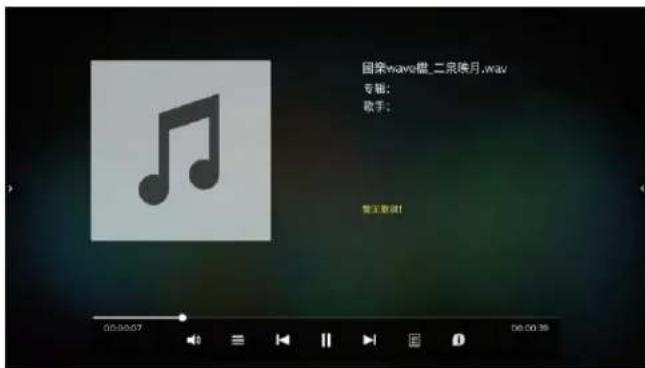

文件管理器中，双击音频文件，进入音频播放。

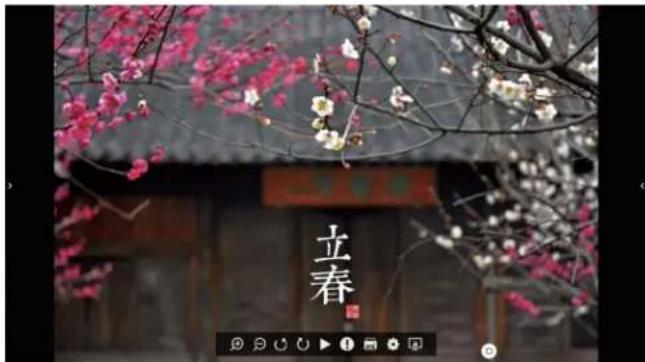

6.3. 图片播放器

文件管理器中，双击图片文件，进入图片播放。

7. 系统设置

7.1. 网络

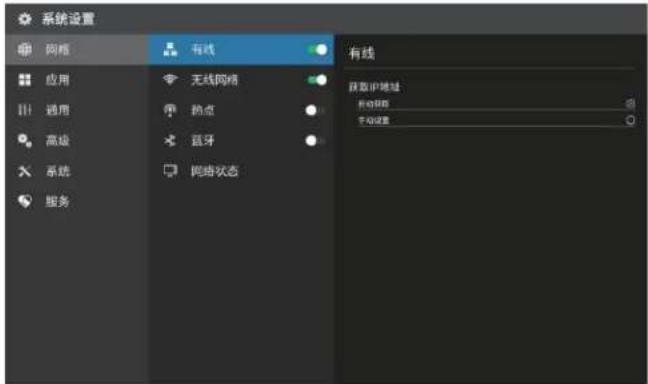

7.1.1. 有线

开启有线网络，获取 IP 选项。选择自动获取 IP，则接入网线后自动获取 IP 连接网络。选择手动设置，可对 IP 地址、默认网关、子网掩码、DNS1、DNS2 进行设置。

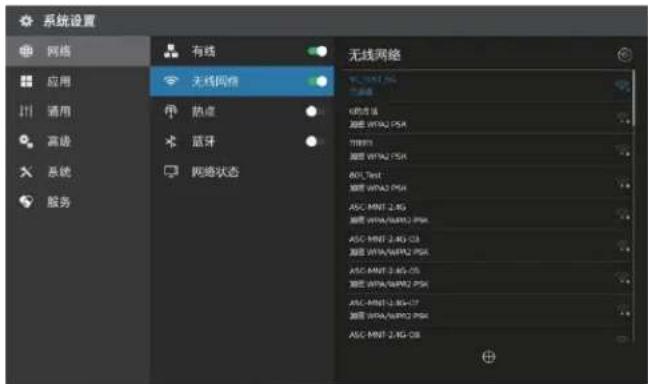

7.1.2. 无线网络

打开无线网络开关，即可自动获取显示可用无线网络，点击右上角的扫描图标，可刷新网络列表。点击网络列表，填写正确密码，即可连接网络。点击底部加号图标，可添加网络。

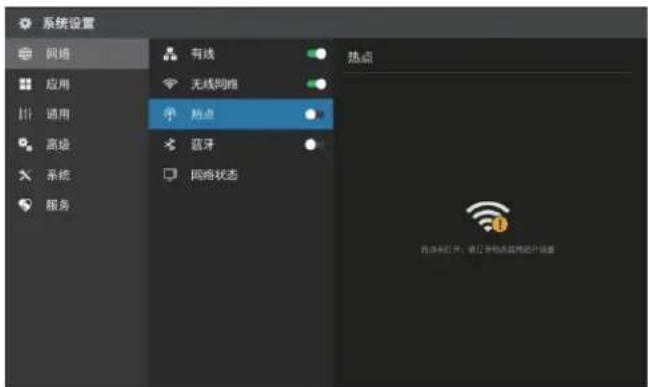

7.1.3. 热点

自定义热点名称、加密方式、密码显示已连接设备，选择 AP 频段。

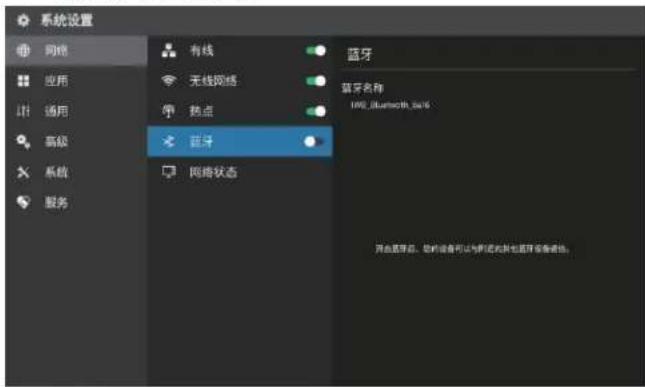

7.1.4. 蓝牙

开启或关闭蓝牙功能

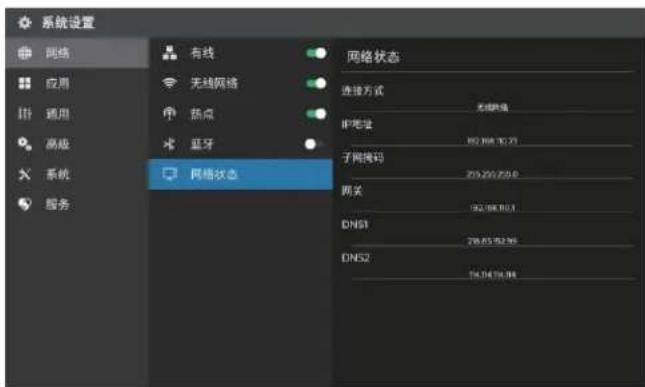

7.1.5. 网络状态

显示当前网络连接方式、IP 地址、子网掩码、网关、DNS1、DNS2。

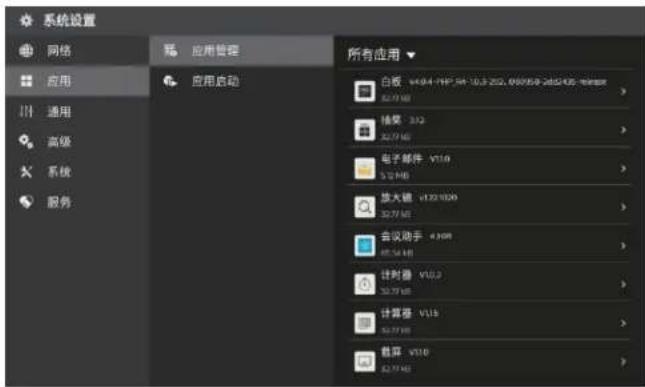

7.2. 应用

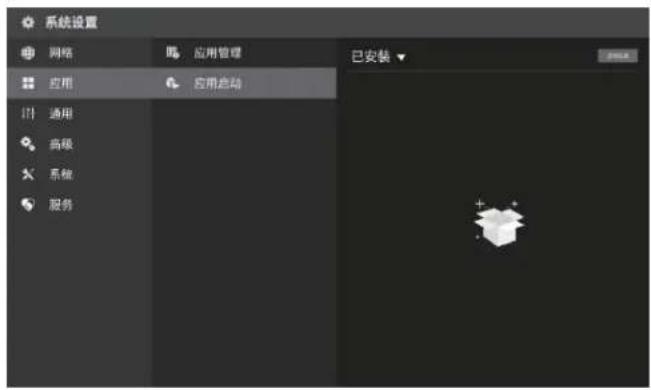

7.2.1. 应用

展示设备上已安装的所有应用信息，可通过下拉箭头切换应用分类；点击具体应用条目可对该应用的通知/存储进行设置，并可进行打开/停止/卸载该应用。

7.2.2. 应用启动

可对应用设置是否设备开机即自行启动，对于无法设定开机自启动的应用，开关则默认置灰无法点击；点击“启动记录”可查看当前应用启动的记录，无记录则提示为空。

7.3. 通用

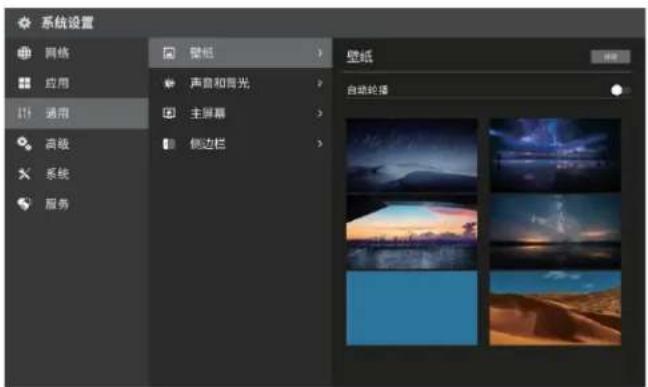

7.3.1. 壁纸

系统默认提供6张壁纸自动轮播。用户可自定义上传壁纸。

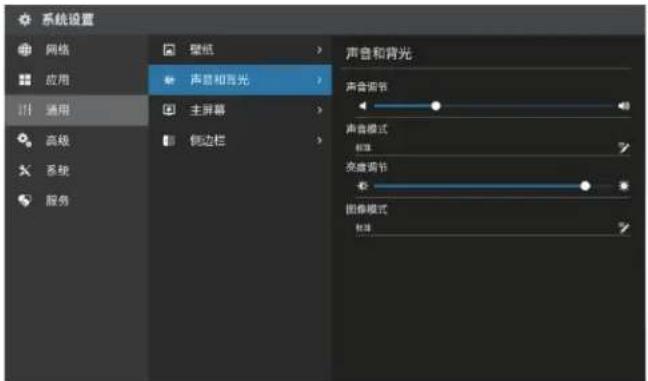

7.3.2. 声音和背光

调节音量大小，选择声音模式。

调节背光亮度，选择图像模式。

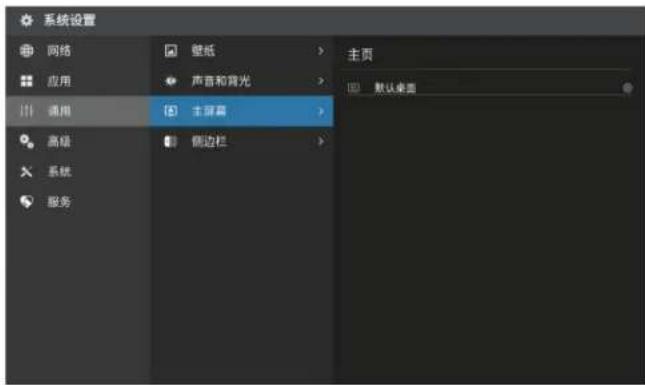

7.3.3. 主屏幕

设置 launcher 主屏

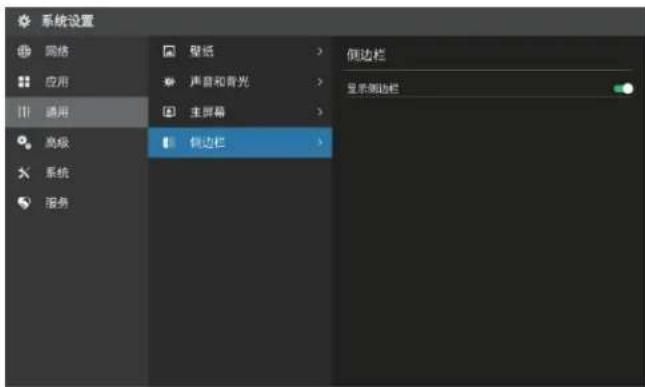

7.3.4. 侧边栏

设置显示侧边栏开关

7.4. 高级

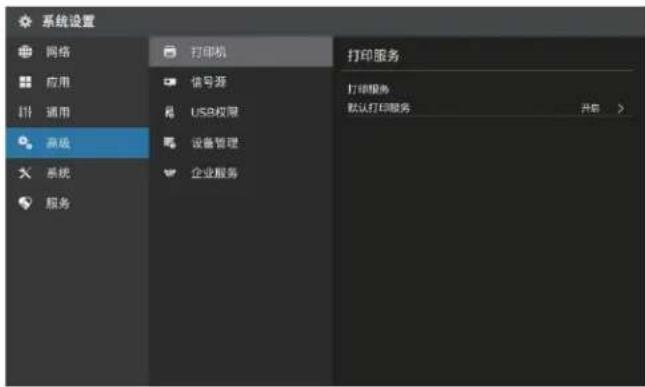

7.4.1. 打印机

选择开启默认打印服务；

开启后，系统自动通过 WLAN 搜索发现周边的打印机。点击【×】可停止搜索，点击【：】可手动添加打印机

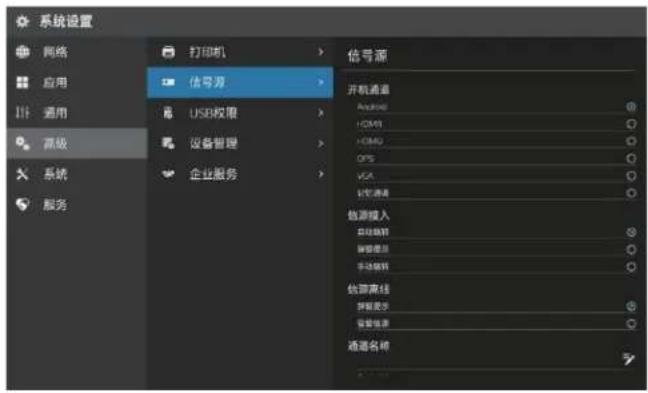

7.4.2. 信号源

设置开机通道：

1. 固定通道：开机后固定进入某一通道。
2. 记忆通道：开机后默认进入上一次开机状态所在的通道。

信源接入：

1. 自动跳转：接入信源，自动跳转至对应通道。
2. 弹窗提示：接入信源，出现弹窗询问是否跳转至所接信源通道。

信源离线：

1. 弹窗提示：当前信源无信号时，出现弹窗访问是否跳转至安卓通道。
2. 驻留信源：当前信源无信号时，停留在当前界面。

通道名称：自定义通道名称，修改名称后，全系统的对应通道名称都将被同步修改。

自动唤醒：开启自动唤醒，当设备处于休眠状态时，接入HDMI信源可自动唤醒设备。

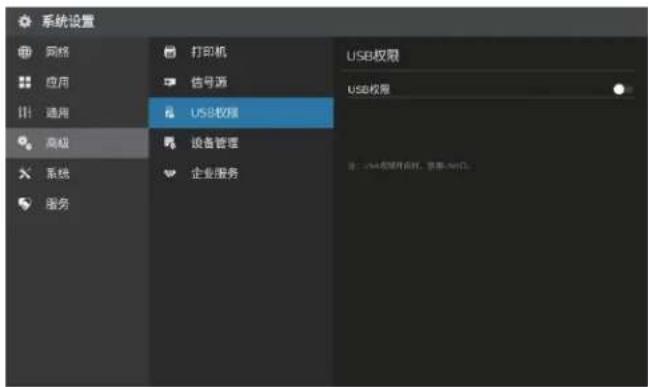

7.4.3. USB 权限

开启 USB 权限，锁定 USB 口。

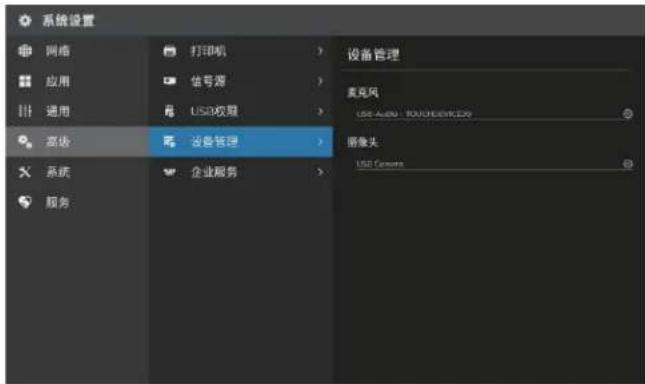

7.4.4. 设备管理

麦克风：选择麦克风

摄像头：选择内置摄像头或者外接摄像头，并支持预览

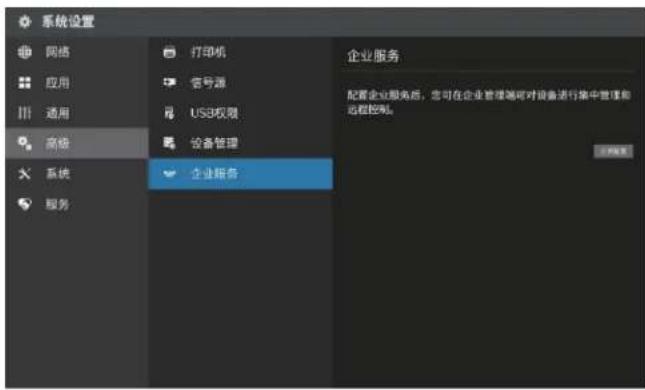

7.4.5. 企业服务

配置企业服务后，您可在企业管理端对设备进行集中管理和远程控制。

7.5. 系统

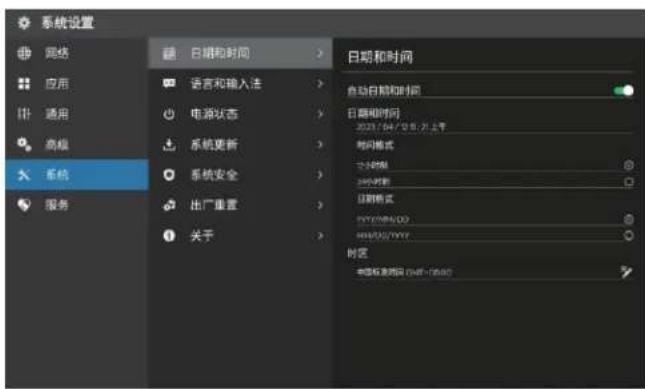

7.5.1. 日期和时间

自动更新时间：开启后，将自动同步网络时间。

时间格式：24 小时制、12 小时制 日期格式：YYYY/MM/DD、MM/DD/YYYY。

7.5.2. 语言和输入法

语言：选择支持的语言。

输入法：根据所选语言，自动切换对应输入法，也可手动切换输入法。

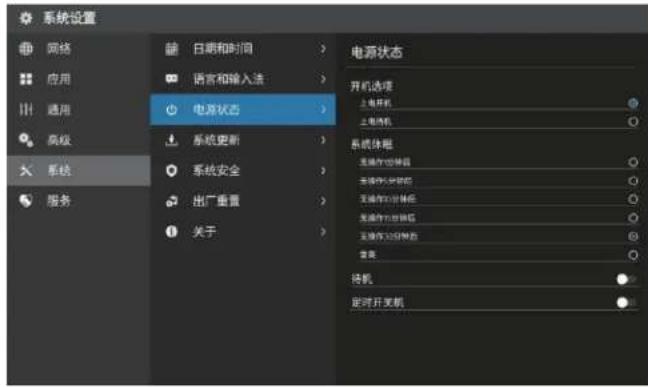

7.5.3. 电源状态

开机选项：上电待机，上电开机。

系统休眠：无操作 1 分钟后、无操作 5 分钟后、无操作 10 分钟后、无操作 15 分钟后、无 30 分钟后、常亮。

注：休眠仅关闭屏幕背光。

待机：开启待机功能后，可选择自动待机时间。支持无信号待机和休眠后待机。

无信号待机：无信号 15 分钟、无信号 30 分钟、无信号 60 分钟，无信号 90 分钟，自定义。

休眠后待机：休眠后立即待机、休眠后 15 分钟、休眠后 30 分钟、休眠后 60 分钟，休眠后 90 分钟，自定义。

定时开关机：开启或关闭定时开关机。开启定时开关机时，可单独设置定时开机或定时关机时间。

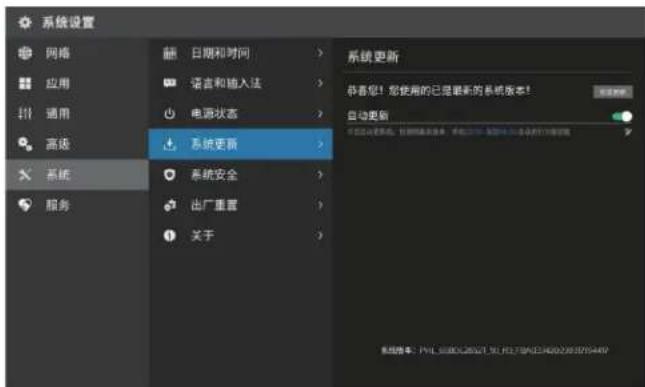

7.5.4. 系统更新

系统更新：查看固件版本号，点击在线更新固件。

本地升级：将升级压缩包放入 U 盘根目录，点击检查更新。

在线升级：使用 OTA 推送，在联网状态下自动检测有无新版本。

自动更新：开启自动更新后，检测到最新版本时，将在22:

00-06:00 自动进行升级安装。

注：版本号以出厂时机器上的版本号为准。

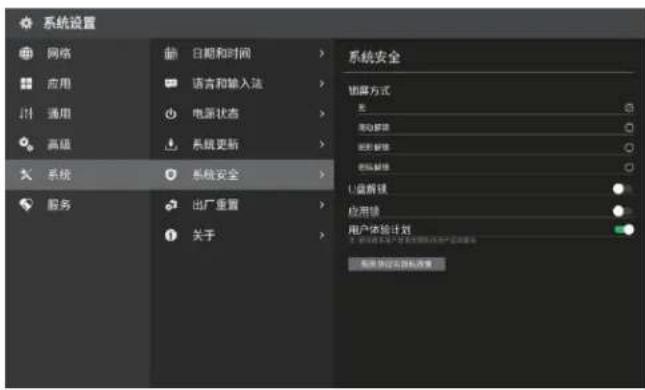

7.5.5. 系统安全

锁屏方式设置：支持无、滑动解锁、密码解锁、图案解锁

U盘解锁：可通过写入密钥的U盘进行解锁，接入U盘时，设备自动解锁

应用锁：开启后，设置密码，选择受密码保护的应用，当打开受密码保护的应用时需要输入密码才能打开。

7.5.7. 关于本机

查看本机信息，包括设备名称（可编辑）、运行内存、存储空间、分辨率、Android 版本、Mac 地址、SN。

7.6. 服务

7.6.1. 快速报修

手机扫描二维码，可快速报修。

7.6.2. 服务热线

查看服务热线号码。

8. 白板

进行书写，并可对书写颜色、粗细进行设置。

区域	操作:点击
1	白板菜单:打开菜单选项
2	页面管理:白板页面管理
3	工具栏:白板工具
4	切换:可将页面管理及菜单按钮切换到另一侧,避免走到另一侧进行操作
5	画板:在画板中进行画笔绘画、插入的图片等
6	云端登录:登录后可支持跨屏操作,详见跨屏说明

8.1. 白板菜单

功能	描述
新建	新建白板文件
打开	调出文件管理,聚焦在白板文件夹,选择一个白板文件打开
保存	保存当前白板文件,可选择存储路径并支持云端存储
另存为	将当前白板文件另存为另一个白板文件,可选择存储路径并支持云端保存
扫码	手机扫描二维码,带走白板内容(图片格式)。注:扫码功能需在网络连接正常的状态下进行。
邮件	填写收件人,将当前白板内容以邮件发送给对方,支持填写10个收件人注:先设置好发件邮箱,才能使用邮件功能
打印	生成打印文件,进入打印预览界面,在打印预览界面的左上角,选择已发现的可用打印机,点击可执行打印任务

设置	邮箱设置:进入邮件设置;扫码设置:进入扫码设置,支持公网模式和局域网模式。
退出	退出白板
画板	在画板中进行画笔绘画、插入的图片等

8.2. 白板工具条

区域	项目	描述
1	书写	设置书写笔类型、粗细、颜色等。
		可选择钢笔、马克笔、虚拟激光笔功能
2	文本	在白板中点击可新建文本框并唤出键盘进行文本输入。
3	擦除	点擦:根据接触面积识别板擦大小,适用于小面积擦除。
		圈擦:触摸经过的连续笔迹或圈中的笔迹均被擦除,适用于大面积擦除。
		清屏:向右滑动到底,清除当前页面全部内容。
		手背擦除:手背可当橡皮擦。
4	选择	选择对象:选中选择工具,再选中元素,即可对其进行置顶、置底、复制、删除、缩放、移动操作。
5	撤消	撤销操作,撤销最近一步操作,最多支持撤销50步
6	重做	重做操作,恢复上一个撤销操作,最多支持重做50步。
7	单点	单点/多点书写:
		单点:仅支持一个书写点,可利用多指进行缩放、移动画布等操作
		多点:支持多个书写点,最多支持20点
8	背景	调出背景面板,设置背景颜色、纹理,也可自定义背景图片。
		注:背景颜色和自定义背景只能二选一。
9	插入	插入图标调出文件&图形面板,可在白板中插入所需要的图片,文档,形状、思维导图、模板、智能表格。
		a)文档
		插入的office文档(注:未登录云端仅支持插入PDF文档,登录后方支持插入office更多类型的文档),支持翻页、窗口调整、窗口移动、截屏,在【全屏显示】文档内容,可对文档进行翻页/书写/擦除等编辑操作
		b)思维导图
		思维导图支持书写/新增/删除/复制等操作;可在导图单元格内自由进行书写,单元格可自适应书写大小
		c)智能表格
		表格支持书写/新增/删除/复制等操作;可在表格内自由进行书写,表格框可自适应书写大小
10	小工具	白板中可快速打开投票器/计算器/文件闪传/计时器/搜索小工具
11	隐藏工具栏	隐藏文件栏 隐藏/唤起白板工具

8.3. 跨屏说明

区域	项目	操作:点击
1	账号登录	点击扫描二维码,微信登录/退出登录
2	云文件 云白板的管理页面
3	重命名 对当前云白板进行重命名
4	白板名称	跨屏白板操作项目
5	收藏 收藏当前白板
6	演示模式	开启后,其他分享端仅查看,视线跟随演示者
7	邀请共享	点击打开邀请码和分享微信二维码
8	加入白板	输入邀请码,加入云白板

9. 批注

进入批注模式，可以对当前屏幕进行画笔书写操作：

区域	项目描述	描述
1	退出 退	出批注模式
2	页面管理	上一页、预览、下一页
3	新增 新增批注页面
4	书写	对其进行颜色及笔迹粗细设置,书写图标随所选颜色变化。
5	擦除 擦除选定标注内容
6	保存 保存所有内容,支持保存为图片文件
7	扫码	手机扫描二维码,带走白板内容(图片格式),并支持加密,扫码后需输入生成的密码才能获取内容
		点击二维码可放大,供远距离扫描
8	最小化	暂离批注模式,再次进入批注模式,可进入多页批注
9	隐藏工具栏	隐藏文件栏 隐藏 / 唤起白板工具
10	切换	可将页面管理及菜单按钮切换到另一侧,避免走到另一侧进行操作

注：本说明书中软体部分，仅操作示意说明，后续因软体系统升级或许导致差异，请以实际内容为准。

10. 无线传屏

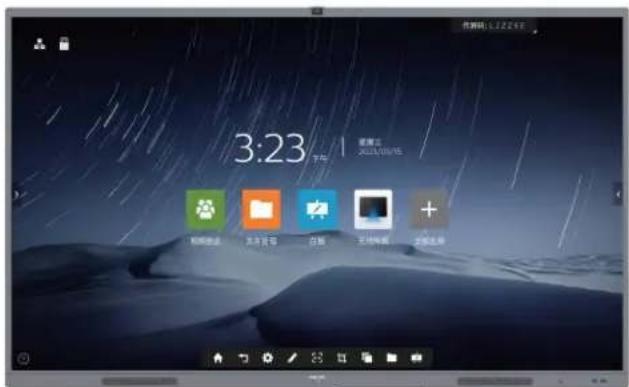

本产品支持无线传屏器投屏，电脑投屏，Android/iOS手机投屏。无需使用线材连接大板，将电脑或手机画面投射到大板上。在主页中点击“图标，进入投屏界面，如下图。

10.1. 传屏助手投屏

手机端和电脑端，首次使用请参照投屏界面步骤，后续只需输入传屏码即可投屏。

10.2. 无线传屏器投屏

1、传屏器插入大屏USB端口进行配对，等待配对成功。

注：已配对成功过的无线传屏器，无需进行再次配对，后续使用可跳过此步骤。

2、将无线传屏器接入笔记本USB端口

Windows 电脑首次使用请打开”我的电脑->选择CD驱动器->启动传屏客户端”，电脑会自动连接至已配对的大屏设备，无线传屏器灯光闪烁表示正在连接中，传屏器灯常亮，表示连接成功，处于可分享状态；按下传屏器中按键即可传屏。

Mac 电脑只需等待传屏器灯常亮；按下传屏器中按键即可传屏。

传屏方式：支持屏幕镜像，应用传屏，扩展屏传屏三种方式。勾选电脑传屏界面下方拓展屏或对应应用窗口，点击传屏即可进行桌面，扩展屏和应用窗口传屏。

设置说明：

勿扰模式：开启后，其他人将无法加入传屏。

弱网模式：开启后，将调整编码参数以适应弱网环境。

触摸回传：若智能大屏设备支持触摸，则可在智能大屏设备端控制电脑鼠标输入。

满屏拉伸：开启后，将以电脑屏幕比例等比缩放至大屏。

硬件加速：若电脑GPU支持硬件加速，开启后将通过 GPU 计算加速编码，降低传屏卡顿延迟感。

增强画质：开启后，将调整编码参数以提高画面质量。

扫码和输入传屏码：流程长且给用户一种“限制感”。

NFC一碰传：缩短使用流程，一碰即连，给用户提供一种酷炫、有心理愉悦感的快捷连接方式。

大屏接收端

NFC标签

手机 iOS/Android

传屏助手App

11.2. 使用流程

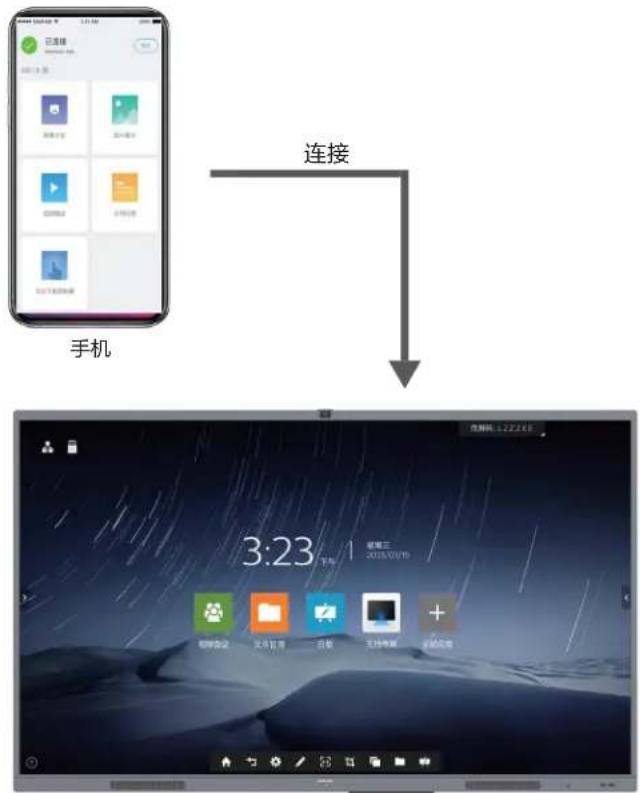

11.2.1. 首次使用

手机下载传屏助手App

网址：https://www.meeting-vip.com/#/download 或使用手机扫描大屏无线传屏上的二维码。

传屏助手App

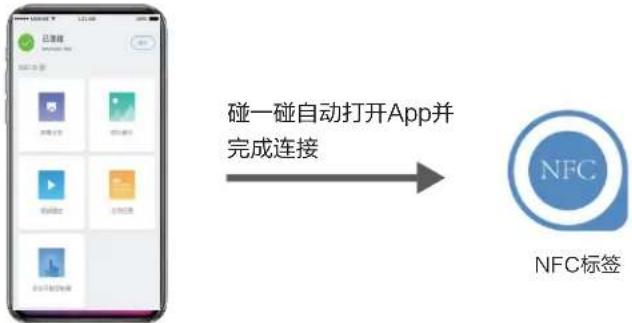

手机解锁后，碰一碰NFC标签即可打开传屏助手App并完成连接。

手机

11.2.3. 用户自行烧录

1、下载安装传屏助手App，打开传屏助手App，扫二维码，连接Monitor。

大屏

12. 清洁和故障排除

12.1. 清洁

使用显示器时的注意事项

请勿将手、脸或其他物体放在显示器通风孔附近。由于从通风孔排出的高温气体，显示器顶部通常非常热。如果您身体的任何部位太靠近此位置，可能会引起灼伤。将任何物体放在显示器顶部也可能会因高温而对物体或显示器本身造成损坏。

在移动显示器前，务必断开所有线缆。在线缆连接的情况下移动显示器可能会损坏线缆，并导致火灾或触电。

为安全起见，在进行任何类型的清洁或维护操作之前，应从墙壁插座拔掉电源插头。

前面板清洁说明

显示器前部已经过特殊处理。请只使用清洁布或柔软、不掉毛的布轻轻擦拭表面。

如果表面变脏，请将柔软、不掉毛的布在温和的清洁剂中浸湿。然后，将布拧干。用布擦拭显示器表面以去除污渍。然后，使用同类型的干布擦干。

请勿用手指或其他任何硬物刮擦或敲击面板表面。

请勿使用诸如喷雾剂、溶剂及稀释剂等挥发性物质。

机壳清洁说明

如果机壳变脏，请使用柔软的干布进行擦拭。

如果机壳非常脏，请将不掉毛的布在温和的清洁剂中浸湿。将布尽量拧干。然后擦拭机壳。再使用另一块干布擦干。

请勿使用任何含有油脂的溶液清洁塑胶零件，塑胶零件接触油脂有可能会有老化破裂的问题。

请勿让任何水或清洁剂接触到显示器表面。如果水或湿气进入设备内部，可能会造成操作问题和触电危险。

请勿用手指或其他任何硬物刮擦或敲击机壳。

请勿在机壳上使用诸如喷雾剂、溶剂及稀释剂等挥发性物质。

请勿将任何塑料或 PVC 制品长期放在靠近机壳的位置。

现象 可能的原因	解决方法原因	解决方法
画面扭曲,有不正常的图案	1.信号线未正确连接。2.输入信号超过显示器的能力。	1.确保信号线连接牢固。2.检查视频信号源,看看它是不是超出了显示器范围。请对照此显示器的技术规格部分检查其规格。
可以听到声音,但没有画面	输入源信号线连接不正确。	请确保视频输入和声音输入均正确连接。
可以看到画面但听不到声音	1.输入源信号线连接不正确。2.音量调到了最小。3.{Mute}(静音)已开启。4.没有连接外部扬声器。	1.请确保视频输入和声音输入均正确连接。2.使用[+]或[一]按钮调节音量。3.使用[×]按钮关闭静音。4.连接外部扬声器并将音量调到合适的水平。
有些画面元素不亮	屏幕上的有些像素可能未激活。	此显示器在制造过程中采用了非常高的精密技术,但是,有些时候,显示器上的有些像素仍可能不显示。这并非故障。
显示器断电后,显示器屏幕上仍然出现图像残留。(静止画面的例子包括:徽标、视频游戏、计算机图像和以4:3标准 模式显示的图像)	静止画面的显示时间过长	请勿让静止图像的显示时间过长,否则会在显示器上出现永久性的图像残留。

注：说明书中的图片和说明仅供参考，可能和实际产品不同，请以实物为准。

12.2. 故障排除

现象	可能的原因	解决方法
无画面显示	1.电源线已断开。2.显示器背面的主电源开关未打开。3.选择的输入未连接。4.显示器处于待机模式。	1.插上电源线。2.确保电源开关打开。3.将信号接入显示器。
显示器上出现干扰或可以听到噪音	由周围的电气设备或荧光灯所造成。	将显示器移到其他位置看看干扰是否可以减小。
颜色不正常 信号线	未正确连接。	确保信号线牢固连接到显示器后部。

13. 技术规格

13.1. 显示参数

项目规格
机型	55BDL2852T	65BDL2852T	75BDL2852T	86BDL2852T
画面比例	16:9	16:9	16:9	16:9
分辨率	3840(H)×2160(V)	3840(H)×2160(V)	3840(H)×2160(V)	3840(H)×2160(V)
刷新频率	60Hz	60Hz	60Hz	60Hz
色彩度	1.07B(10bit)	1.07B(10bit)	1.07B(10bit)	1.07B(10bit)
色域NTSC(Typ)	72%	72%	72%	72%
对比度(Typ)	1200:1 1200:1	1200:1	4000:1
可视角度	178° (H/V)	178° (H/V)	178° (H/V)	178° (H/V)
背光类型	DLED	DLED	DLED	DLED
屏亮度(Typ)	350cd/m2	350cd/m2	350cd/m2	350cd/m2
寿命	≥30000小时	≥30000小时	≥30000小时	≥30000小时

13.2. 触摸参数

项目规格
机型55BDL2	852T 65BDL2852T 75BDL2852T 86BDL2852T
识别原理红外触控红外触控红外触控红外触控
输入方式被动红外笔被动红外笔被动红外笔被动红外笔
触摸精度±1.5mm ±1mm ±1mm ±1mm
触摸点数20点触摸40点触摸40点触摸40点触摸
最小识别物3mm 2mm 2mm 2mm
书写高度≤3mm ≤1.5mm ≤1.5mm ≤1.5mm
书写显示双笔双色双笔双色双笔双色单笔双色
输出坐标32768(W)×32768(D)32768(W)×32768(D)32768(W)×32768(D)
响应时间≤10ms ≤10ms ≤10ms ≤10ms
支持系统	Windows10/Windows8/Windows7/WindowsXP/Android/Linux/Mac OS X/Chrome	Windows10/Windows8/Windows7/WindowsXP/Android/Linux/Mac OS X/Chrome	Windows10/Windows8/Windows7/WindowsXP/Android/Linux/Mac OS X/Chrome	Windows10/Windows8/Windows7/WindowsXP/Android/Linux/Mac OS X/Chrome

13.3. 操作系统

项目规格
系统版本 Android 11.0
RAM 4G
ROM 32G
CPU	四核A55
GPU	Mali G52MP2

13.4. 电气参数

项目规格
机型55BDL28	852T 65BDL2852T 75BDL2	852T 86BDL2852T
电源输入	100-240V~50/60Hz 3.0A	100-240V~50/60Hz 3.5A	100-240V~50/60Hz 3.5A	100-240V~50/60Hz 5.5A
整机最大功耗	300W 350W 350W 550W
待机功耗≤0.5W≤0.5W≤0.5W≤0.5W

13.5. 环境条件

项目规格
工作温度0°C~40°C
工作湿度10%~90%RH
存储温度-20°C~60°C
存储湿度10%~90%RH
工作高度5000米以下

15. Philips 专业显示器解决方案的保修政策

感谢您购买此 Philips 产品。Philips 产品之设计与制造均符合高标准，并具有优异性能，便于使用和安装。如果您在使用产品时遇到任何困难，我们建议您首先查阅用户手册，或者浏览网站支持部分的信息，那里（根据产品类型）提供可下载的用户手册、常见问题、指导视频或支持论坛。

有限担保

如果产品需要维修，在保修期内，我们将为您的 Philips 产品提供免费维修服务，但前提是产品的使用应符合用户手册中的指导说明（例如在预期环境中）。对于这些产品类别，Philips 的一家合作公司是产品的担保者。请检查您的产品随附的文档。

谁享受保修？

保修期从购买产品的第一天开始算起。为获得保修服务，您需要提供购买凭证。购买凭证可以是有效的销售收据，也可以是载明您购买产品的其他文件。

保修内容是什么？

如果在保修期内由于材料和／或工艺故障而出现任何缺陷，我们会安排免费维修服务。如果无法维修或者维修在商业上不可行，我们可能使用新的或具有相似功能的同等翻新产品替换故障产品。替代品由我们酌情提供，其保修将继续从故障产品购买的第一天（即原始购买日）开始算起。请注意，所有部件（包括修理和更换部件）仅享受原保修期。

哪些情形不符合保修？保修不包括下列内容：

• 间接损害（包括但不限于数据丢失或收益损失），也不包括对您自己所做活动的赔偿，如定期维护、安装固件更新或者保存或恢复数据（有些州不允许排除附带或间接损害，因此上述排除可能不适用于您。此类损失包括但不限于预先录制的材料，无论是否享有版权。）
• 以下各项涉及之人工费用：安装或设定产品、调整产品上的客户控制器、安装或修理各种类型的外部设备（例如 WiFi、天线、USB dongle、OPS 类型设备）以及产品之外其他系统。
  ·产品以外的信号条件或电缆或天线系统造成的接收问题；
• 将产品用于未经指定、批准及／或授权使用的国家（地区）所导致的修改或改动或因此类修改造成产品损坏而导致的修理。
  ·产品型号或生产号被改动、删除、移除或无法辨认。

保修的适用条件是对产品的使用正确得当，符合其预期用途和操作说明

获取保修服务和信息

关于详细的保修范围信息、附加的支持要求和帮助热线，请与向您销售产品的销售商和／或系统集成商联系。请注意，在美国，此有限保修仅适用于在美国本土、阿拉斯加和夏威夷购买的产品。

在请求服务之前

在请求服务之前，请查阅用户手册。手册中有关各种控制器调整的说明可能解决您的问题。

保修期

下面列出了PHILIPS标牌显示器的标准保修期，对于此表未涵盖的区域，请遵循当地的保修声明。

地区	标准保修期
美国、加拿大	3年
中国	1年
日本	3年
世界其他区域	3年
墨西哥	3年
巴西	3年
智利	3年
秘鲁	3年

请注意，对于专业产品，可能适用在销售或购买协议中规定的特定保修条款。

2023 © Top Victory Investments Ltd. 保留所有权利。

本产品由Top Victory Investments Ltd. 制造并由其负责销售，Top Victory Investments Ltd. 是本产品的担保人。飞利浦和飞利浦盾徽是Koninklijke Philips N.V. 的注册商标，并根据许可使用。

规格如有变更，恕不另行通知。

版本：V1.00 2023-10-10
