BC/BD-200GHPC - 冷冻柜 HAIER - 免费用户手册

产品类型	卧式冷柜
型号	BC/BD-200GHPC
品牌	海尔 (Haier)
总容量	200升
制冷方式	直冷
气候类型	ST/N/SN
能效等级	1级
额定电压/频率	220V/50Hz
额定输入功率	100W
冷冻能力	10kg/24h
尺寸 (宽×深×高)	940×560×845mm
净重	35kg
噪音	40dB(A)
制冷剂	R600a
速冻功能	有
温控方式	机械旋钮
门类型	顶开式
脚轮	有
电源线长度	1.8m

常见问题 - BC/BD-200GHPC HAIER

如何调节温度？

通过箱体上方的机械旋钮调节，数字越大温度越低。一般推荐冬季调至4-5档，夏季调至2-3档。

第一次使用需要注意什么？

拆除所有包装，放置平稳后静置2小时以上再通电。通电后空载运行2-3小时，放入食物。

如何除霜？

断开电源，打开箱门待冰自然融化。切勿用尖锐工具铲冰，以免损坏内胆。除霜后擦干内部。

噪音大怎么办？

检查是否放置平稳，压缩机运行声音属于正常。若异常噪音，请联系售后。

不制冷或制冷效果差？

检查电源是否正常，门是否关严，蒸发器是否结霜过厚。若仍有问题，需维修。

能放入热食物吗？

不建议，应待食物冷却至室温后再放入，以免影响制冷效果和增加能耗。

停电后怎么办？

尽量少开门，食物可保持冷冻状态数小时。恢复供电后启动速冻功能。

如何清洁内部？

断开电源，用软布蘸温水或中性清洁剂擦拭，再用干布擦干。勿用强酸强碱。

门封条密封不严？

检查封条有无变形或污垢，清洁后用电吹风加热修复。严重时需更换。

保修期多久？

整机保修1年，主要部件（压缩机等）保修3年。具体以购买凭证和保修卡为准。

用户手册 BC/BD-200GHPC HAIER

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权
· 产品外观请以实物为准
阅后请与发票一并妥善保存
· 如遇产品技术或软件升级，恕不另行通知
· 本产品只适合在中国大陆销售和使用

尊敬的用户：

感谢您选择和使用我们的产品。我们承诺：您的产品需要安装或维修等服务时，我们将提供：

“1+5”的成套服务：

1: 一次就好服务。

5: 五项增值服务:

(1) 安全测电服务：为您提供安全测电并提醒讲解到位服务；
(2)讲解指导服务：向您讲解产品使用、保养常识，指导用户正确使用服务；
(3)一站通检服务：服务好本产品，对家中其他本企业产品进行通检服务；
(4) 全程无忧服务：为您提供设计、送货、安装、清洗、延保、以旧换新等服务；
(5) 现场清理服务：服务完成后将服务现场清理干净。

为体现真诚、贴心，我们友情提醒

产品的安装服务，因用户的安装环境、个性需求不同，安装过程中如需辅加材料或有特殊服务项目需要支付材料等费用，您可通过“海尔智家”APP-“家电服务”-“收费标准”进行查看，并给予监督。如未按标准收费或服务规范执行不到位，可拨打服务监督电话

400 699 9999，或通过“海尔智家”APP-“家电服务”、“在线客服”进行监督、评价。

如果您的产品有服务需求，欢迎体验海尔智家自助服务专区（预约服务、一键安装、

一键维修）：

手机搜索安装“海尔智家”APP，您可通过“家电服务”版块选择安装、维修等服务。如您需要选购更多产品，可在“海尔智家”APP-“商城”进行选购。（更便捷、更快速、更省钱）

期待您的参与！

请扫描机身二维码，了解《绿色产品标识》详情

冷柜保修政策

感谢您使用海尔冷柜，我公司将按照《中华人民共和国消费者权益保护法》的有关规定，凭保修说明及发票，为您提供下列服务：

1、整机免费包修一年。

2、主要零部件（包括压缩机、蒸发器、冷凝器、电磁阀、主控板、柜体、门体、温控器、过滤器、毛细管、风扇电机、化霜加热丝、制冰机总成、定时器）免费包修三年。

3、下列情况，不属于免费服务范围，但可实行收费修复、终身服务：

[1] 不能出示保修说明及发票；[2] 发票涂改；[3] 意外因素或使用不当造成损坏；

[4] 未经我公司许可，自行修理造成的损坏；[5] 超过三包有效期，经修复仍可继续使用。

4、三包有效期自开发票之日起计算，扣除因修理占用和无零部件待修的时间。三包有效期内消费者凭发票及三包凭证办理修复、换货、退货。

5、产品自售出之日起7日内，发生性能故障，消费者可以选择退货、换货或修理。
6、产品自售出之日起15日内，发生性能故障，消费者可以选择换货或修理。
7、“性能故障”，是指产品不符合安全、卫生要求、存在危及人身、财产安全的不合理危险；或者不具备产品应当具备的使用性能；或者不符合明示的质量状况。

用户需知

对于超过保修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费和零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。机器上的条形码请注意保存，维修人员每次上门服务时要扫描条形码作为维修凭据，以保证建立准确的维修档案。

智能家电操控 智慧场景定制 智家商城购物 家电报装报修

型号:

BC/BD-100GHT/GHZT/GHMT/GHZA

BC/BD-142GHT/GHZT/GHZA

BC/BD-200GHT/GHZT/GHMT/GHZA

BC/BD-100GHDT/GHPC/GHPCZ

BC/BD-142GHDT/GHPC/GHPCZ/GHPCD

BC/BD-200GHDT/GHPC/GHPCZ/GHPCD

BC/BD-98GHB

BC/BD-138GHB

BC/BD-198GHB

产品合格证

产品名称：见铭牌

产品型号：见铭牌

出厂编号：见条码

检验日期：见条码

检验结论：

检验印章

检验合格

准予出厂

QC 02

青岛海尔特种电冰柜有限公司

地址：青岛经济技术开发区海尔工业园

版次：2023年 第1版

专用号：0070518107

厂家代码：VC00000

0070518107对应的条形码

1 安全警告（使用前请先阅读）

凡带有该标志的内容，是必须禁止的行为或操作，否则可能会造成产品的损坏或危及使用者的人身安全。

凡带有该标志的内容，是关系到产品的安全使用和使用者的人身安全，必须严格按要求操作，否则可能会造成产品的损坏。

凡带有该标志的内容，是表示如果操作错误有可能造成用户受到人身伤害。

凡带有该标志的内容，是表示如果操作错误有可能造成物品及财产的损害。

本机使用交流220V/50Hz电源

如果电压波动范围较大(超过187V\~242V)，有可能造成冷柜无法启动、温控器或压缩机损毁，或者有异常噪声。这时候，需要加装1000W以上的自动稳压器配合使用。

使用三孔插座（接地）

· 在任何情况下，请保证所使用的插座连接了接地线，并且切勿改造电源线和插头。
· 电源线插头应保持与插座牢固接触，否则可能导致火灾。
· 冷柜安装就位后, 插头应在容易被够到的地方, 以保证发生意外时可以及时拔下冷柜插头。

切勿损坏电源线

· 切勿以拉扯电源线的方法拔出冷柜的插头。一定要握住插头，然后从插座中拔出。
· 切勿让箱体压住电源线或人为踩踏电源线。
- 搬运冷柜时，请小心谨慎，将电源线捆扎起来，切勿滚压电源线。

当电源线损坏时

· 如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。
· 如果电源线需要加长，加长线的截面面积不得小于0.75mm²。

当有煤气等易燃气体泄露时

应先关闭气体泄漏的阀门，然后打开门窗、通风排气；切勿插拔冷柜电源插头。

小心冻伤

冷柜开始运行后，切勿用手触摸内胆制冷表面，尤其是手湿的时候，否则，皮肤可能会粘在内胆表面上，造成伤害。

冷柜废弃不用时

请使冷柜远离火源，以防意外。并且请将冷柜门卸掉（关门时铰链内弹簧被压缩，拆卸危险！请注意打开并扶住门体，再拆螺钉），以免儿童进入玩耍而发生意外。并将冷柜送到指定处理地点进行妥善处理或交由专业人员处理，不应随意丢弃，以避免对环境造成危害或引发其它危险。

严禁私自改造冷柜

· 不得损坏制冷回路，严禁私自拆卸、改造冷柜。
· 维修冷柜必须由具有专业资格的人员来进行。
· 器具周围或在嵌入式结构里无阻碍物，保持通风通畅。

警告

· 冷柜内严禁放入易燃、易爆的危险品（如助燃喷雾剂），以及强腐蚀性的酸、碱等。
· 在非冷藏状态时，切勿把瓶装啤酒、饮料等放入冷柜，以防冻裂。
· 除了制造商推荐使用的类型外，不得在器具的食品储藏室使用电器。

警告

· 除了制造商推荐的方式外，不得使用机械设备或其他方式加速除霜过程。

· 在冷柜附近，切勿存放或使用汽油及其它易燃物品，以免引起火灾。

警告

· 在冷柜附近，切勿存放或使用汽油及其它易燃物品，以免引起火灾。

注意

- 使用过程中如触摸冷柜感觉有麻电、发生异常声响、刺鼻气味、冒烟等异常现象，请立即切断电源停止使用，并及时与本公司售后服务部门联系。 - 器具不打算由存在肢体、感官或精神能力缺陷或缺少使用经验和知识的人（包括儿童）使用，除非有负责他们安全的人对他们进行与器具使用有关的监督或指导。

警告

请注意看护儿童

· 防止儿童进入冷柜内部玩耍。
- 防止儿童将手、脚等伸入冷柜机仓、后背等金属防护部件的各种冲孔、边缝处，以免对身体造成意外伤害。

警告

注意防水

切勿用水喷淋、冲洗冷柜，也不要将冷柜放置在潮湿、容易溅到水的地方，更不能向冷柜内充水，以免影响冷柜的电气绝缘性能。甚至可能会导致触电、火灾等意外。

注意

以下情况请拔下电源插头

清洁及维修冷柜前，或者当冷柜出现故障或停电时，请拔下冷柜的电源插头，至少保持间隔5分钟，才能再次接通电源，以防因连续启动而损坏压缩机。

警告

使用场所

本器具用于家用和类似用途,如:
·商店、办公室或其他工作场合的厨房区域；
· 农场以及宾馆、汽车旅店和居住型环境的顾客；家庭旅馆型环境；
·餐饮业和类似的非零售业应用。

警告

· 按照国家标准的规定，本产品只适用于储藏食品，不能用于其他用途，如储存活物、鲜花、药品、疫苗、化学试剂、血液制品和生物制品等。

2 使用冷柜

各部件说明

*此图示仅为示意图，仅供参考，不同型号请以实物为准。
*注意部分型号放水塞在箱体后侧。
*注意部分型号箱体左侧为2个可调底脚。

使用前注意事项

1 拆除所有包装组件

拆除泡沫底座和门支撑垫等所有包装组件。

2 清点随机附件和资料

箱内物品请按“装箱单”内容进行对照检查（详细说明请参阅[6. 装箱单]）。

3 清洁冷柜

使用前先对冷柜内部进行清洁（详细说明请参阅[3.清洁与保养]→[清洁时]）。

4 平稳放置30分钟

冷柜安放调平、清洁完毕后，先不要接通电源，让冷柜静置30分钟以上再接通电源，以确保冷柜正常运转。

5 关闭冷柜门，插上电源线

1、接通电源后观察电源指示灯，指示灯点亮表示通电，冷柜开始工作。
2、如果指示灯未点亮，请检查电源插座和家中的电路是否正常。
3、若半小时后打开冷柜门，内部有明显降温感觉，表示冷柜工作正常。
4、刚接通电源的冷柜不要立即放入食品，先空柜运行一段时间后（夏季约3小时，冬季约2小时），再将食品装入柜内储藏。

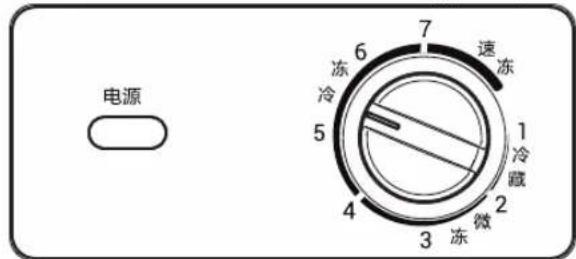

■ 档位说明

面板型式一

面板型式二

设在速冻档时，压缩机连续运转不停机，食品可快速降温。使用时应注意：速冻完毕后不要继续停留在该档。

• 因使用状态和环境不同，您所使用的冷柜柜内温度可能与以上数据不完全相符。
• 冷柜内的温度是通过温控器旋钮来调节的。“1，2，3，4，5，6，7”不代表具体的温度，数字越小，柜内温度越高，数字越大，柜内温度越低。

■ 冷冻状态（出厂默认）

冷冻时，环境温度高于25℃时，建议定在4-6档，环境温度低于25℃，建议定在5-7档间。

使用前请先检查一下温控旋钮是否在合适的位置，平常使用时不宜经常调节。

当需要一次性存入大量食物或获取更大的冷冻能力，为达到更好的制冷效果，建议提前24小时将档位调至速冻档，并将其与已冷冻好的食品交错放置，达到冷冻效果后，再将档位调回原档位。

■冷藏状态

由冷藏状态转入其它状态时，应及时取出冷藏食品，以免食品冻坏。由冷冻、微冻状态转入冷藏状态时，可采取如下步骤：

1、冷柜出厂时设置在冷冻档位，不能贮存啤酒、饮料，如需使用其它功能请调节温度。
2、当环境温度低于 5^irc C时，冷藏功能不能使用。

安放注意

注意

冷柜需放置于平坦坚固的地面并撤离包装底座，如需垫高，亦需选择平稳、坚硬、不可燃烧的垫块，切勿将冷柜的包装泡沫垫块用来垫高冷柜。

注意

如果您的冷柜带有可调底脚，可根据地面平整情况调整底脚，保持其平稳。

警告

不要放在潮湿或易溅水的地方，溅的水及污物应及时用软布擦干净，以防止生锈及影响电气绝缘性能。

不要放置在太冷（低于 5^irc C ）的环境中，也不要放在户外和雨中使用。

放置冷柜应该远离热源并避免太阳光直射，以免影响冷柜的工作性能。

注意

冷柜工作时，通过外壳（或后背）散热，这是正常现象。

应放置于通风良好的地方，冷柜周围包括后背应留有10cm以上的空间。

—— 食品贮存指导 ——

警告

1、使用冷藏时，对放入内胆中的食品应该提前使用包装袋或包装盒进行密封；使用过程的水渍需要及时清擦，避免水汽过多引起食物变质。

2、酸、碱、盐等容易引起内胆腐蚀，含有此类成分的食品（如海鱼）不要直接接触内胆，箱内出现的污水等应及时清除。

• 贮存食品时，热的食品必须先冷却至室温后再放入，放入时应在食品之间保留一定的空隙，有利于冷气循环。
  · 食品放入冷柜前应密封起来，既可防止水分散失，又防止串味。
  · 包装食品时，只能采用适用于冷藏的包装材料，材料必须无毒、无味、不透气、不透水。
• 贮存食品应分类放置，同类食品放在一起方便翻找，以减少冷气损失，降低能耗。
• 冷柜内所放食品，建议不要超过食品筐上沿。冷冻食品时，应分批放入。一次放入量最好不要超过冷柜的冷冻能力以免影响冷冻效果。（冷冻能力标注在铭牌上）
• 冷冻室内不可放入盛有液体的玻璃容器及水果、蔬菜等，以防冻裂、冻伤。
  · 在贮存食品时，一定要遵照生产商所注明的生产期限（可在包装袋上注明储藏的日期，以免过期）。

3 清洁与保养

清 洁 时

• 清洁前请务必将电源插头拔掉，切断电源。
• 清洁冷柜时请用软布或海绵，蘸清水或肥皂液（无腐蚀性的中性清洗剂均可）。
• 请勿使用有机溶剂、碱性洗剂、沸水、洗衣粉或酸等清洁冷柜。

注意

清洁时严禁用水冲洗冷柜压缩机仓。清洁后用干布擦净，以防生锈。

以下物品会损伤冷柜表面

停 用 时

· 停电后不要再放入新食品，尽量不要开冷柜门。
· 如果事先知道要断电，应多制一些冰块，用不漏水的容器盛好，放在冷冻室内。

注意

由于断电或其它故障引起冷柜内温度回升，会缩短食品的贮存期限及降低其食用品质。

长期停止使用

如果冷柜需要较长时间停止使用，应拔下电源插头，切断电源，并按照前面所述的清洁方法清洁冷柜内胆并晾干，防止食品长时间在密闭状态下发霉、变质。清洁完成后，晾干冷柜并封存。

注意

一般情况下不要停用冷柜，以免影响冷柜使用寿命。拔下电源后，至少保持间隔5分钟，才能再次接通电源。

除 霜 时

冷柜使用一段时间以后，内胆会结霜。如果结霜过厚，会影响冷柜的制冷效果，增大冷柜的耗电量。因此，当霜层厚度达5mm左右时，请及时除霜。

注意

除霜前六个小时，请将温控旋钮旋至速冻档位，以保证食品取出时达到最低温度。
除霜时，切断电源，取出食品置于阴凉处。

带放水塞产品除霜过程：

1

首先，在放水塞下放置一个盛水容器，然后将冷柜前面的放水塞拔出。

注意

为加快除霜过程可用平底容器盛放50℃以下的热水放入柜内。

2

冷柜内胆底部有一个排水口，除霜时拔开橡胶塞，化霜水会从此口流入排水管道，并从排水管道流出。

注意

除霜过程中请妥善保存橡胶塞，在除霜完成后即刻装上。

3

除霜完成后，先用干布将冷柜擦干，插好橡胶塞，然后推进放水塞。最后，接通电源，放入食品，12小时后将温控旋钮调至正常位置。

警告

切勿使用金属工具或电加热器对冷柜进行除霜，以免损坏冷柜。

搬运时

搬运冷柜

·拔下电源插头，切断电源。
·取出冷柜内所有食品。
· 搬运冷柜时，最大倾斜角度不能超过 45^irc （与垂直方向之间的夹角），以免造成制冷系统故障，影响正常使用。
- 如果您所得到的冷柜安装有脚轮，该脚轮只能用于短距离移动、调整冷柜位置，严禁长距离或在高低不平的地面上推动冷柜。
- 如果您所得到的冷柜安装有底脚，移动冷柜前请将底脚抬离地面。

4 疑问解答

噪声过大	·请保持冷柜放置平稳,放置不平稳运行时会产生噪声。 ·请保持冷柜外表没有接触其他物体或墙壁。
冷柜内发出声音	·流水声:听到类似流水声或气泡咕噜声,是制冷剂流动时发出的声音,属正常声音。 ·嗡嗡声:压缩机工作会产生“嗡嗡”声,启动或停止时声音较大,属正常现象。 ·咔嗒声:冷柜在开停机时,温控器、继电器等元件由于动作发出的“咔嗒”声,属正常现象。 ·啪啪声:冷柜在工作时,由于温度的变化,导致系统管路因热胀冷缩发出“啪啪”声音,为正常物理现象。
冷柜不工作	·确保冷柜插头与电源插座连接正常。 电源插座通电。 家中保险丝良好。
冷柜箱壳、内胆为什么有轻微的条状凸起	·这是因为隐藏在箱体内的系统管路与箱壳(内胆)紧密贴合,保证散热、制冷效果好冷柜工作效率高。
门体关不严、冷气泄漏	·产品使用一段时间后,因柜内温度较低,容易造成门封条变硬、变形。处理方法:1、用吹风机热风烘烤变形处或用热毛巾捂在变形处。2、门封条变软后关门压紧。
压缩机长时间保持运转	·如果在夏季环境温度较高,压缩机工作时间较长属于正常现象。 ·如果冷柜内不够冷,请检查: 冷柜内壁如果结霜太厚,请除霜。 冷柜门如果没关严或开门次数过多,请将门关严或减少开门次数。 一次性放入食品量不宜过多,同时食品之间应保留一定空隙。 ·如果冷柜内温度达到冷冻所需温度,请检查温度设置,将温度适当调高。
冷柜不能很好的制冷	·请调节箱内温度设定。 ·冷柜受到阳光直射或者附近有热源。 ·冷柜内有热的食品。 ·冷柜内食物摆放过于拥挤,不利于冷气循环。 ·冷柜门频繁地打开或者没有关好。
冷柜内有异味	·新买的冷柜内有发泡剂或塑料的气味,这是正常现象,后续会慢慢挥发。 ·请及时检查柜内有无变质的食品。 ·有气味的食品应用塑料袋严密包住。 ·冷柜需定时清洁。
冷柜内胆结霜不均匀、结霜少是什么原因	·为保证冷柜的制冷效果,箱内的制冷管路设计并不是均匀排布,结霜不匀是正常现象;结霜多少还受冷柜周围湿度、开关门频次、食品是否密封包装等影响,结霜少或不结霜也是正常现象。 ·温馨提示:冷柜的制冷性能与结霜情况没有直接关系,当结霜较厚时,会造成耗电量增大,请及时除霜。
柜口、门体、或箱体底部出现凝露	·柜内温度与环境温度的温差较大,空气湿度较高时,冷柜箱体底部、柜口表面、门体表面容易出现凝露,属于正常现象,不影响正常使用,擦拭干净即可。
冷柜内有积水	·热的食品放入冷柜时,食品中的水蒸汽,冷却之后形成积水。 ·频繁开关冷柜门,空气中的潮湿空气进入冷柜,冷却后形成积水。 如果冷柜内积水过多,应使用排水孔清理积水,并用干布擦干冷柜内胆。
冷柜箱体外侧发热	·这是由于冷柜柜体内有散热管,冷柜工作时会散发热量,这是正常现象。
部分产品门铰链中只有一个带弹簧	·这是为了保证冷柜门体具有最合适的开启力而采用的单簧设计。

5 规格

技术数据

型号	气候类型	星级	防触电保护类型	总容积(I)	额定电压(V)/频率(Hz)	冷冻能力(kg/12h)	年耗电量(kW·h/y)	标准耗电量(kW·h/24h)	制冷剂R600a(g)	电源软缆连接方式	重量(kg)	噪声(声功率级)dB(A)	外形尺寸宽×深×高(mm)
BC/BD-100GHT	SNNSTT	***	I	100 6	1820/50			0.39	46	Y	24	37	546X498X865
BC/BD-100GHZT	SNNSTT	***	I	100 6	1820/50			0.39		Y	24	37	546X498X865
BC/BD-100GHMT	SNNSTT	***	I	100 6	1820/50			0.39	46	Y	24	37	546X498X865
BC/BD-100GHZA		***	I					0.39			24100	37157	2065X88N865T
BC/BD-142GHT	SNNSTT	***	I	142	220/50	9 181	52	0.45		Y	27.5	37	631X565X865
BC/BD-142GHZT	SNNSTT	***	I	142	220/50	9 181		0.45	52	Y	27.5	37	631X565X865
BC/BD-142GHZA	SNNSTT	***	I			9 181	142	0.45	50	Y220	2505	37	631X565X865
BC/BD-200GHT	SNNSTT	***	I	200	220/50	10	217	0.54	58	Y	31	37	820X565X865
BC/BD-200GHZT	SNNSTT	***	I	200	220/50	10	217	0.54	58	Y	31	37	820X565X865
BC/BD-200GHMT	SNNSTT	***	I	200 10	220/50 17			0.54	58	Y	31	37	820X565X865
BC/BD-200GHZA	SNNSTT2	***	I		220/50	10	217 58	0.54		Y	31	37	820X565X865
BC/BD-100GHDT	SNNSTT	***	I	100	220/50	6	157	0.39	46	Y	24	37	541X498X865
BC/BD-100GHPC	SNNSTT	***	I	100	220/50	6	157	0.39	46	Y	27	37	541X498X865
BC/BD-100GHPCZ 1	SNNSST57	***	I		220/50			0.39	46 27	Y			541X498X865
BC/BD-142GHDT	SNNSTT	***	I	142	220/50 Y	9	181	0.45	50		27.5	37	626X565X865
BC/BD-142GHPC		***	I	142	220/50SN N ST T		181	0.45	50	Y	30	37	626X565X865
BC/BD-142GHPCZ 1	42 9 37181	***	I		220/50SN N ST T			0.45	50	Y	30		626X565X865
BC/BD-142GHPCD 1	42 9 37181	***	I		220/50			0.45	50	YSN	N30T		626X565X865
BC/BD-200GHDT	SNNSTT	***	I	200	220/50	10	217	0.54	58	Y	31	37	815X565X865
BC/BD-200GHPC	SNNSTT	***	I	200	220/50	10	217	0.54	58	Y	34	37	815X565X865
BC/BD-200GHPCZ 2	SNNSTT217	***	I		220/50			0.54	58	Y	34		815X565X865
BC/BD-200GHPCD 2	SNNSTT217	***	I		220/50 Y			0.54	58		34		815X565X865
BC/BD-98GHB	SNNSTT	***	I	98	220/50	6	157	0.39	46	Y	24	37	541X498X865
BC/BD-138GHB	SNNSTT	***	I	138	220/50	9	181	0.45	50	Y	27.5	37	626X565X865
BC/BD-198GHB	SNNSTT	***	I	198	220/50	10	217	0.54	58	Y	31	37	815X565X865

注：- 根据国家标准规定，气候类型为SNNSTT，冷柜使用环境温度为10℃-43℃。

冷柜不宜在温度过高或者过低的环境温度中使用，如果在额定气候类型（环境温度范围）以外运行，则可能不能维持满意的间室温度。

• 所标注的“噪声（声功率级）”是在国家标准GB/T 8059规定的消声室内，环境温度为23℃，将冷柜空载、关门后至少运行16h。在冷柜温度达到规定的温度且运行稳定后进行测试。按照标准规定，模拟冷柜靠墙放置，在距离冷柜前、左、右、上四个表面1米处的矩形六面体中设定六个噪声测试点，测量至少三个开停周期。在使用过程中，由于冷柜受装载食品、环境噪音、开关门、压缩机开停等影响，实际噪声与标注值有差异是正常的。
• 技术数据中所标注的年耗电量是按照国家标准GB/T 8059要求的方法，分别在32℃和16℃环境温度下，冷冻室温度控制在-18℃，模拟用户使用时进行测试，所得的一年电能消耗量（其中32℃环温下的耗电量按照173天、16℃环温下的耗电量按照192天计算）。
• 技术数据中所标注的标准耗电量是按国家标准要求的方法，分别在32℃和16℃的环境温度下进行测试，冷冻室温度控制在-18℃情况下，在不开门、稳定运行24小时所测得的耗电量。
• 该系列产品执行企业标准 Q/0212BGC 009。

产品能耗等级及能耗标准请参照产品能耗标贴。（注：本公司注重科技更新，参数更改后，恕不另行通知）

产品外形尺寸示意图（单位：mm）：

型号	a
BC/BD-100GHT/100GHZTBC/BD-100GHMT/100GHDTBC/BD-100GHPC/GHPCZ/GHZABC/BD-98GHB	1305
BC/BD-142GHT/142GHZT/142GHDTBC/BD-200GHT/200GHZTBC/BD-200GHMT/200GHDTBC/BD-142GHPC/GHPCZ/GHPCDBC/BD-200GHPC/GHPCZ/GHPCDBC/BD-142GHZA/200GHZABC/BD-138GHB/198GHB	1375

注：1，各系列型号产品的尺寸见技术数据。
2. 以上尺寸为参考尺寸，具体以实物测量为准。

6 装箱单

装箱单

型号	使用说明书	食品筐	塑料袋
BC/BD-100GHT/GHZT/GHMT/GHZABC/BD-142GHT/GHZT/GHZABC/BD-200GHT/GHZT/GHMT/GHZABC/BD-100GHDT/GHPC/GHPCZBC/BD-142GHDT/GHPC/GHPCZ/GHPCDBC/BD-200GHDT/GHPC/GHPCZ/GHPCDBC/BD-98GHB/138GHB/198GHB	1	1	1

注：本产品因不断研究改进，本公司保留冷柜各部件的变更权利，恕不另行通知，敬请谅解。

有害物质含量表

冷柜食品接触材料列表
部件名称	部件材质	执行标准	部件名称	部件材质	执行标准
内胆/内胆连接条	铝板/预涂铝板/不锈钢PCM板/PS/ABS	GB4806.1 GB4806.7GB4806.9 GB4806.10	蒸发器盖板	PS/ABS	GB4806.1GB4806.7
排水管/塞	PP/橡胶	GB4806.1GB4806.7	食品筐/隔断	蘸塑钢丝/PS	GB4806.1 GB4806.7GB4806.10
风道盖板/风机罩	PS/ABS/喷涂铁板	GB4806.1 GB4806.7GB4806.10	门衬	PS	GB4806.1GB4806.7
灯罩	PC/ABS/PS	GB4806.1GB4806.7	玻璃组件	玻璃/PP	GB4806.1 GB4806.5GB4806.7
备注:明细表中的部件为不同型号产品所包含的主要部件的汇总,本产品是否包含该部件,以产品的实际配置为准。
