LS48AL88U51 - 电视 HAIER - 免费用户手册

产品类型	液晶电视
品牌	海尔 (Haier)
型号	LS48AL88U51
屏幕尺寸	48英寸
分辨率	4K UHD (2160p)
整机功率	130W
音频输出功率	2×8W
电源	~220V, 50Hz
尺寸（含底座）	1080×250×668 mm
尺寸（不含底座）	1080×67×631 mm
净重（含底座）	11.3 kg
净重（不含底座）	11.0 kg
接收制式	数字 DTMB，模拟 PAL/NTSC/DK/BG/I/M
智能系统	是（内置WiFi，支持网络应用）
遥控器型号	HTR-U10（射频遥控器）
遥控器电池	2节7号电池
包装清单	电视机 ×1，遥控器 ×1，说明书 ×1，天线隔离器 ×1，底座支架 ×2，螺钉 ×4
质保信息	整机一年，主要部件（显示屏、背光组件、逻辑组件、高频调谐器）三年
环保标准	符合 GB/T 26572（国内），ROHS/REACH（出口）

常见问题 - LS48AL88U51 HAIER

电视机无法开机怎么办？

请检查电源插头是否正确连接，确认插座有电。不要反复按待机键，关机后需等待几秒再开机。如果仍无法开机，请联系海尔客服。

图像不清晰且声音嘈杂？

请检查天线是否调节好，天线电缆是否老化。确保电视机附近没有荧光灯等电子设备干扰。避免与过多设备共用同一插座。

收不到节目信号？

请确认天线是否正确连接（参考第6页）。向当地广电部门核实电视信号情况。如果使用机顶盒，请检查连接及信号源选择。

图像没有颜色或没有声音？

检查色度设置是否正确，彩色制式是否选对。确认是否开启了静音功能。如果连接外部设备，检查连接线是否完好。

遥控器操作失灵？

检查电池正负极是否安装正确，电池是否电量低。尝试关闭电视并重新启动。如果遥控器为射频型，需重新对码：在电视开机30秒内，将遥控器靠近接收端20cm，同时长按“TV/信源”和“屏显”键约2秒。

如何连接无线网络？

按菜单键进入主菜单，选择【系统】→【网络设置】→【无线连接】，搜索并选择您的WiFi网络，输入密码即可。建议网络带宽至少2M。

为什么电视屏幕上有亮点或暗点？

液晶面板采用精密技术，可能存在极少数常亮或常暗的像素点，这不影响整体性能，属于正常现象。

如何进行节目搜索？

按遥控器【TV/信源】键选择信号源（模拟电视或数字电视），按菜单键进入【调谐】菜单，选择【自动搜台】或【手动搜台】进行搜索。

电视长时间显示静止画面后会留下残影吗？

长时间显示静止画面（超过2小时）可能导致永久残像，属于正常物理现象，不属于保修范围。建议避免长时间显示静态图像，或使用屏幕保护功能。

如何进行清洁和维护？

清洁前拔下电源插头。使用柔软抹布蘸少量清水擦拭，切勿使用工业化学试剂，防止液体进入机器内部。不要用硬物磨擦或敲击液晶显示屏。

用户手册 LS48AL88U51 HAIER

技术要求

1. 说明书合计12页；
2. 封面内页使用70±2g/m²双胶纸；
3. 部件的检验要求应符合对缝厂的相关企业标准，如对缝厂无企业标准，应符合海尔企业标准 Q/HR 0903 002 的检验要求；
4. 尺寸为 182 × 257 （mm），成品裁切尺寸公差为 ± 1.0mm ，大于 ± 2.0mm 为废品，成品的裁切歪斜不得大于 2.0mm ；
5. 版面整洁，细小斑点或脏迹不影响主体，同批次的色调和外观应保持一致；
   6.部件材料的环保要求：出口机应符合RO HS RE AC；国内机应符合GB/T 26572要求。

媒体编号							镀涂	——
DD02-000S85399
							LS55AL88U51说明书		0090509894
旧底图总号
		标记	数量	更改单号	签名	日期
底图总号		拟制		孔繁荔
		审核		原伟涛					阶段标记		质量比例
									A		——1:2
日期	签名						A版
		标准化		崔志龙					第1张		共29张
		批准		黄俊杰					青岛电子有限公司商品开发部 印刷品

格式(5)

制图：

描图：

幅面：B5

Haier

液晶电视

使用说明书

下载电子保修卡 轻松享服务

海尔电视官方微信二维码

扫描二维码 智享科技魅力

型号：

LS48AL88U51

LS48AL88G51

LS55AL88U51

LS55AL88G51

· 使用前请仔细阅读本说明书
· 本公司保留说明书解释权
· 产品外观请以实物为准
· 阅后请与发票一并妥善保存
· 如遇产品技术或软件升级，恕不另行通知
· 本产品只适合在中国大陆销售和使用

安全注意事项

使用前请仔细阅读以下安全注意事项：

警告

可能造成人员伤亡

其中图示表示必须禁止的行为

注意

可能造成伤害或财产损失

其中图示表示必须执行的操作

发生以下情况

停电或者电压不稳定。

机内发出异常声音或气味。

交流电源线损坏。

电视机由于跌落、敲击或撞击而损坏。

任何液体或异物掉入机壳内。

立即关闭电视机，从电源插座中拔下电源插头，并及时联系授权的专业维修人员检修。

※ 有煤气等易燃气体泄漏时，不要插拔电视机等电器的电源插头，应立即关闭气体泄漏的阀门，并迅速打开门窗。

警告

切勿使用交流220V、50Hz以外的·电源。

接入本设备的有线网络天线必须与保护接地隔离，否则可能会引起着火等危险。

切勿将电视机固定于不稳·固的位置，否则可能会跌落损坏，甚至着火。

切勿将电视机放置于：·

强光直射、潮湿、过热或多灰尘的环境；

储存或使用易燃易爆物质的环境；

有可燃性或腐蚀性气体的环境；

浴室、厨房等环境。

切勿使用破损的或不适合的插座，确保插头与插座接触良好。

切勿让电源插头和插座粘附灰尘和金属附着物。

切勿损坏电源线：•

禁止改装电源线；

勿将重物压在电源线上；

保持电源线远离热源；

拔下电源插头时，请勿拉扯电源线。

切勿在同一个插座中并联太多的插头，否则可能因功耗过大而着火。

切勿将明火（例如点燃的蜡烛）靠近电视机，否则可能引起触电或火灾。

设备不应遭受水滴或水溅，设备上不应放置诸如花瓶一类的装满液体的物品。

本产品断开装置为电源插头，配备给液晶电视使用的插座应当装在液晶电视附近，且应当便于操作，不得被其他物体阻挡。

切勿用湿手触碰插头，否则容易引起电击。

切勿在暴雨尤其有雷电时使用电视机，请及时拔下电源和天线插头，以防雷击。

切勿以任何方式自行拆装电视机，否则可能会导致电击或着火。

所有修理都应委托专业的技术人员。

注意

请勿让儿童爬上电视机。

请将小附件放置于儿童无法触及的位置，以免不小心吞下。

如因外出时间较长等原因长期不使用电视机时，务必关闭电视机，拔下电源插头。

清洁电视机时请拔下电源插头，使用·柔软的抹布蘸少量清水擦拭，切勿使用工业化学试剂，注意防止异物和水进入机器内部。

需要调整电视机的位置或者角度时，请断开所有电线连接并缓慢移动以防止其跌落。

不要用硬物磨擦、敲击液晶显示屏，•或用力扭曲、挤压液晶显示屏。

若液晶显示屏破裂，液体溅上皮肤，请立即用清水冲洗15分钟。并向医生咨询。

徒手搬运电视机时，请抓住其四角并·扶住底部，切勿对面板施加压力。

切勿让静止画面（静止画面包括标志、视频游戏、电脑图像、电子文本和4：3模式显示的图像等）显示超过两小时以上（时间可能随电视机使用情况而不同），否则电视机上会出现永久的残像。因此而影响电视图像的收看，不属于保修的范围。

请在适当光线条件下观看电视，光线不足或长时间观看电视会损害您的视力。

有毒有害物质元素分析

液晶类彩色电视机的环保标识和产品中非环保类物质或元素的名称及含量的说明

1. 产品中非环保类物质或元素的名称及含量：

部件名称		非环保类物质或元素
		铅汞镉	六价铬多溴联苯多溴二苯醚
		(Pb)(Hg)	(Cd)(Cr(VI))(PBB)(PBDE)
液晶屏	LCD	××	○○	○○
	LED	×○	○○	○○
印制电路板组件		×○	○○	○○
3D眼镜(快门)		×○	○○	○○
3D眼镜(偏光)		○○	○○	○○
扬声器组件		○○	○○	○○
电源线及连接线束		×○	○○	○○
金属结构件		×○	○○	○○
阻燃塑料和聚合物类部件		○○	○○	○×
非阻燃塑料和聚合物类部件		○○	○○	○○
遥控器		×○	○○	○○
○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。注:本产品中所含有的有害物质皆由于全球的技术和工艺水平限制而无法实现完全替代,但本产品中的有害物质含量极其微少,长期使用不会对人体产生危害,请放心使用。

2. 环保标识的说明：

本产品根据国家法规《电子信息产品污染控制管理办法》的相关规定，采用了行业标准《SJ/T 11364电子电气产品有害物质限制使用标识要求》中电子电气产品污染控制标志。

3. 废弃电器电子产品回收处理说明：

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

安装电视机

如需安装在墙上，应该委托专业技术人员。不当安装可能会导致电视机的不稳固。

应将电视机安装在易于插拔的交流电源插座附近。

为了安全起见，建议您使用适合的海尔平板电视机壁挂支架或底座。

安装在墙上

请至少在电视机周围保留图示空间。

安装在底座上

请至少在电视机周围保留图示空间。

阻碍空气流通

通风

切勿覆盖通风孔或将任何物体插入·机壳内。

电视机周围保留足够的通风空间。

请勿如左、右图所示安装电视机。

阻碍空气流通

安装提示

勿将电视机放置在可能会受到机械震动的地方。

勿将电视机放置在昆虫有可能进入的地方。

勿将电视机正对空调安放，否则显示器内部面板可能会结露、引起故障。

勿将电视机放置在有强电磁场的地方，否则会使其受到电磁波的干扰和损坏。

产品清单

打开包装后，请仔细核对产品清单：

电视机 x1 遥控器 x1 使用说明书 x1 天线隔离器 x1

底座支架 x2 螺钉 x4

(M4x16) x4颗
※ 本书中的外观仅是示意图，请以购买的实物为准。

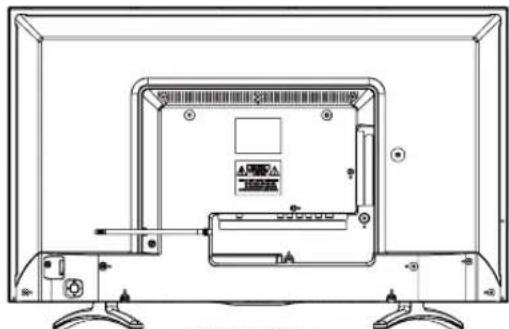

安装底座

1 将电视机屏幕向下放置在铺有柔软桌布的台上，将两个底座的定位柱按图中所示方向分别插入整机中，根据图中所示箭头位置固定螺钉完成安装。
2 安装完成。

2

■ 请将电视机牢固地放置在平稳的水平面上，如放置在不平稳处。可能会因电视机倾倒、掉落而造成人身伤害。
■ 图示仅供参考，机器外观请以购买实物为准。

连接天线和机顶盒

■ 仅连接天线

■ 连接天线和机顶盒

1、按照机器上的图示将AV音视频线插入音视频输入端子中。
2、连接好机顶盒后端的AV音视频线。
3、将机顶盒和机器上的AV音视频线按照相应的颜色对接。

• 当电视机同时接入有线天线（或机顶盒）和I类电器的音视频设备（该设备使用带保护接地的交流220V电源）时，需要使用有线天线隔离器，否则可能会引起着火等危险。
• 当电视机不连接I类电器设备时，不需要使用天线隔离器。

本说明书中的外接设备和连接线不属于本电视机的附件，请用户自行购买。

※ 第一次使用电视机收看电视前需要搜索节目。→ 第12页 “节目搜索”。

连接外接设备

您可以将众多选购装置连接到您的电视机，欣赏高质量图像。若视频装置有以下接口，您可以选择其中之一：

1 若有HDMI输出端口，请将其对应连接到本电视机的HDMI输入端子；按遥控器上的TV/信源键显示信号源菜单，然后按◀、▶键选择HDMI信号源，并按“确认/▶”键确认。
(注意：因各个厂家DVD设计不统一，请保证电视机在正常工作之后，再开启您的DVD电源)。
2 若要从本机输出音视频信号，请将视频接收设备连接到本机的音视频输出端子。
3 若有AV音视频输出端口，请将其对应连接到本电视机的音视频输入端子；按[TV/信源]键显示信号源菜单，然后按 ◀、▶ 键选择视频信号源，并按“确认/▶”键确认。
4 该接口为高速USB 3.0接口。当使用私人订制影院进行智能下载或观看电影时，请将移动存储设备连接至该接口。

注意

由于外接设备存在兼容性，可能引起某些图像异常，此现象不属于电视机质量问题，可更换其他外接设备重试。

电视机主体操作

以下外观仅为示意图，具体请以购买的实物为准

■ 电源开关

接通电源后，按下电视机上的电源开关键（“|”为接通，“O”为断开），电视机进入待机状态，按遥控器上的待机开关键，电视机进入正常的播放状态。

■ 本控按键功能

1、五个按键分别为：中间键、上键、下键、左键和右键。

2、中间键：

- 电视节目无菜单状态下：

按中间键呼出本控导航功能。如下图所示：

在该导航菜单，按上下左右键分别可以实现主页、待机、菜单和信号源功能。

复按中间键，该导航菜单消失。

按下确认，按住返回

- 电视节目有菜单状态下或主页状态下 短按中间键实现确认功能，长按中间键实现返回功能。

- 待机状态下：按中间键可以打开电视。

3、上下键：

- 电视节目无菜单状态下：

上下键可现实频道切换功能。

- 导航菜单状态下：

上键可实现主页功能。按此键，呼出主页，导航菜单消失。

下键可实现待机功能。按此键，电视待机。

- 其它状态下：实现上下键功能。

4、左右键：

- 电视节目无菜单或视频播放状态下：

左右键可实现音量加减功能；在视频播放菜单中，左右键实现快进快退功能。

- 其它状态下：实现左右键功能。

注意

自动待机功能

• 电视机15分钟蓝屏无信号输入，将自动转入待机状态。
• 如果长时间不使用电视机，请关闭电源开关，并拔下电源插头，以节约能源。电视机处于待机状态下也会消耗电能。

状态指示灯

亮灯：待机状态 无灯：开机状态

遥控器操作

安装遥控器电池

1、遥控器使用两节七号电池。
2、按图所示方式安装电池，并确保电池正负极安装正确。
3、切勿混用新旧电池。长时间不使用遥控器，请将电池取出。
4、妥善处理废旧电池，以免儿童触及。

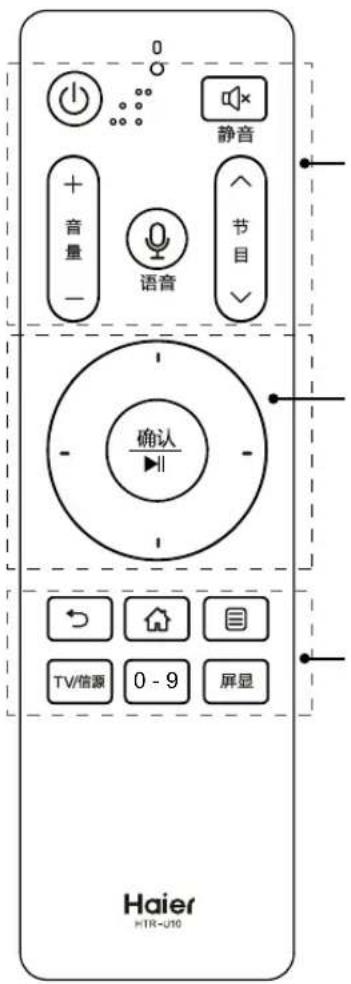

本机型适用遥控器型号：HTR-U10本遥控器为射频遥控器，没有遥控角度的限制。在使用遥控器前，请先对遥控器进行对码设置。

对码方法：

在电视机交流开机30秒内，将遥控器与电视机下方遥控接收端保持在20cm区域内，同时长按遥控器"TV/信源、屏显"键约2秒，.遥控器"红"指示灯快速闪烁表示开始对码，此时松开按键，遥控器"红"指示灯亮3秒，表示遥控器对码成功。否则对码失败，请重复以上操作重新对码。

待机开关
音量+/- 调整音量
静音 关闭或打开声音
节目A/V 切换频道
语音 详见第20页
导航键 在菜单或选项中上/下/左/右移动
确认/▶键 确认选择/暂停或播放
返回 返回上一级菜单
主页 进入电视主界面
菜单	进入主菜单界面,在应用程序下长按菜单键调出主菜单
TV/信源 TV下	切换信号源/在应用下按此键切换到TV信号源
0-9	输入数字进行频道切换,若输入多位数频道号,请在3秒内连续输入数字
屏显 显示屏幕信息

注意

1、该电视为网络电视，随着技术的更新，电视功能或屏显会有所不同，请以购买的实物为准。
2、本设备包含型号核准代码为C M I T . I D号：2014DP6086、2014DP6245、2015DP1186之一或多个无线发射模块。

电视菜单设定一览

按菜单键进入菜单界面，通过△、▽键选择要设定的项目，按认。按返回键返回上一级菜单。

“确认/▶”键确

图像	明亮	鲜明、亮丽,富有动感的图像效果。
	标准	亮度、色彩适中的图像效果。
	柔和	柔和、浅淡的图像效果。
	逍遥听	该功能类似电视广播一样,开启该功能,只有声音没有图像画面。例如:在用户打扫卫生或收拾家居时,可以仅提供声音,而没有图像,不仅节能,而且不错过精彩。
	用户	设定自己喜好的图像效果,选中用户项目后,按确认键进入用户子菜单,您可以对对比度、亮度、色度、清晰度、色调、背光等项目进行设定,设定出自己喜欢的画面效果。选中子项目后,按 ◀、▷ 键进行设置。
声音	标准	系统设定的标准声音效果。
	音乐	明快的韵律,圆润的声音及乐器的音色和余韵,呈现的宛如就在眼前般演奏的临场演唱会。
	电影	电影演出效果般的图像配合具有开阔感染力的音效,令人享受到如同影院般的临场感。
	剧院	剧场声音效果。
	用户	设定自己喜好的声音效果,您可以对高音、低音或平衡项目进行设定,设定自己喜好的声音效果。
调整	满屏	将DVD或宽屏广播的图像尺寸调整为满屏显示。
	4:3	电影或正常广播的默认设置。
	放大	针对4:3信号中含有的16:9图像,进行放大成满屏效果显示。
	电影	针对超宽屏幕信号(信号长宽比2.35:1),进行同比例放大成满屏效果显示。
	全真	针对输入HDMI 信号时,连续显示为完整图像。

电视菜单设定一览

节能	动态	背光亮度最大,适合动态画面使用。
	明亮	背光亮度大,拥有最佳画面表现力。
	普通	背光亮度较低,功耗较小。
	夜景	背光亮度最低,功耗小,适合夜晚使用。
调谐	自动搜台	详见第12页-13页
	手动搜台
系统	网络设置	您可以对电视机网络信息、有线连接、无线连接、Wi-Fi热点、网络诊断、网络测速等进行设置。
	账号管理	进入淘宝账号登录界面。可根据画面提示通过手机淘宝扫描二维码登录,也可按键输入进行注册或登录。
	应用管理	应用管理可以轻松卸载、清除数据等操作。应用管理分为:所有应用、存储空间、SD卡应用和安装位置四部分。
	应用卸载	可卸载相关应用。
	一键清理	可进行内存清理。大约几秒钟后,内存清理完毕,显示清理后的内存情况。
	高级	可对开机音乐、开机进入HOME、睡眠时间等辅助功能进行设置。
	关于电视	可进行系统升级等操作。

节目搜索

第一次使用电视机收看电视前需要搜索节目。

搜索节目前，请确认天线已正确连接→第6页“连接天线”。

需要搜索全部节目使用[自动搜台]，需要搜索个别节目使用[手动搜台]。

电视菜单下，按 △、▽、 ◀、▷ 键控制光标。

按 “确认/▶” 键确认选择，按 “返回” 键回到上级菜单。

模拟电视自动搜台

按遥控器上的“TV/信源”键显示信号源菜单，按◀、▶键选择[模拟电视]信号源，并按“确认/▶II”键确认。然后执行下面的步骤：

1 按菜单键，进入主菜单。

2 按 ◀、▷ 键选择 [调谐]，按 ▼ 键进入， ◀、▷ 选择 [自动搜台]。

3 按 “确认/▶” 键开始自动搜台。如果需要中断请按 “确认/▶” 键取消搜台。

搜台完毕

搜台需要等待一段时间，搜台完毕后自动结束，并开始播放节目。

■ 自动搜台后将按照频段自动排列频道顺序。
■ 原本的节目列表将被覆盖。

模拟电视手动搜台

1 进入调谐主菜单后，按 ◀、▶ 选择[手动搜台]，按“确认/▶”键进入。

2 按 △ 键选择您要选择[手动搜台]项目，按 ◀、▶ 进行调整。

■ 手动搜台：按 ◀、▶ 键进行手动搜索节目。
■ 微调：小幅度调整频道频率。一般情况下不用进行调整，只有在信号不好的情况下进行微调。
■ 彩色制式：在 [PAL] [NTSC] 之间切换。一般情况下不需要调整。
■ 声音制式：在 [DK] [M] [BG] [I] 之间切换。一般情况下不需要调整，自动搜台时通常设置为 [DK] 制式。

节目搜索

数字电视自动搜台

按遥控器上的TV/信源键显示信号源菜单，按◀、▶键选择[数字电视]信号源，并按“确认/▶”键确认。然后执行下面的步骤：

1 按菜单键，进入主菜单。

2 按 ◀、▶ 键选择 [调谐]，按 ▼ 键进入， ◀、▶ 选择 [自动搜台]。

3 按“确认/▶”键开始自动搜台。如果需要中断请按“确认/▶”键取消搜台。

搜台完毕

搜台需要等待一段时间，搜台完毕后自动结束，并开始播放节目。

数字电视手动搜台

1 按菜单键，进入主菜单。

2 按 ◀、▶ 键选择 [调谐]，按 ▼ 键进入， ◀、▶ 选择 [手动搜台]。

3 按 “确认/▶” 键进入，按 ◀、▷ 键设置频道号。将光标移到开始搜索按钮，按 “确认/▶” 键搜索。

搜台完毕

搜索完一个频率后自动保存。

注意

本机具有数字电视功能，采用了数字电视接收芯片，由于各地运营商的运作模式差异以及内容、规范、业务存在变更与升级的可能性，因此无法保证本机一直能收看到数字电视节目。

网络连接

本机支持网络功能，首先必须正确连接网络。

以下是两种网络连接方式，您可根据实际情况选择最适当的连接方式。

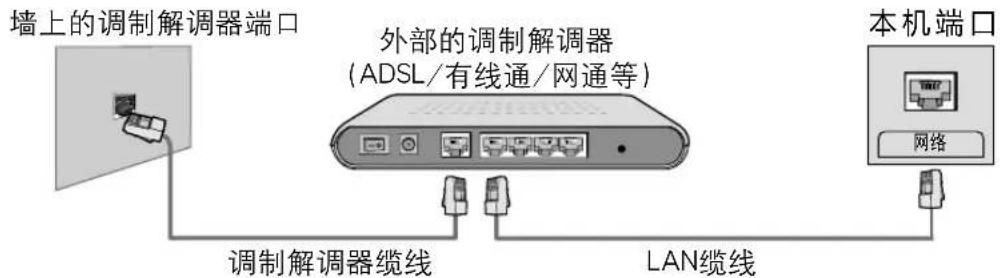

有线网络连接

■ 连接调制解调器（ADSL、有线通、网通等），通过路由器拨号方式连接互联网。

* 本机无自动拨号功能，不支持需要自动拨号的调制解调器。

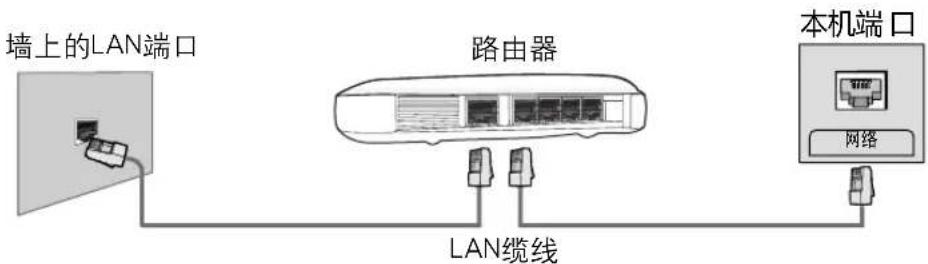

■ 连接至有线路由器，通过墙上的LAN端口连接互联网。

无线网络连接

通过无线路由器连接至互联网。

* 本机已内置无线网络适配器，可以通过无线路由器直接接收网络信号，无需外接。

无线路由器设置请参照无线路由器说明书。

※ 本设备包含型号核准代码为CMIIT ID号：2014DP5588，2014DP6501，2014DJ4815之一或多个无线电发射模块。

网络设置

无线网络连接设置

由于此功能下内容和页面会不断优化，您所见电视图片可能与下述展示图片有所差异，请以实物为准。

选择想要的网络连接方式，并正确设置参数。

按菜单键进入主菜单，按 ◀、▷ 键选择 [系统]，按 ▽ 键选择[网络设置]，再按“确认/▶”键进入。按 △ 键选择网络信息、有线连接、无线连接、Wi-Fi热点、网络诊断、网络测速项目进行设置。

■ 网络信息：显示当前网络连接状态及详细参数。包括：网络名称，IP地址，子网掩码，默认网关，

DNS地址，MAC地址等。

■ 无线连接：网络连接信息向导，可根据系统提示进行无线网络的连接。

按 △ 键选择无线连接项目，按 “确认/▶” 键进入搜索界面，再按 “确认/▶” 键进行网络搜索，按 △ 键选择您所要连接的无线网络名称，然后根据页面提示进行输入密码等操作。

■ 网络诊断：诊断网络连接是否正常。

■ 网络测速：测量网络运行的速度。

注意

1 为保证网络功能顺畅，建议您的网络带宽至少为2M。
2 由于网络环境不同，可能会出现缓冲或者卡顿的问题，这属于正常现象。
3. 由于稳定性和网络的通畅性等问题，可造成系统不能正常工作，虽然极少出现，但属于正常现象，请尝试关闭电源重新开启，使系统重新初始化，从而恢复正常工作。
4、Wi-Fi热点的SSID不支持中文字符。

主页板块介绍

本机为智能电视，正确与网络连接后，本机可以为您提供视频、音乐、游戏、购物、卡拉OK等各种丰富的应用。您可以从应用中下载、安装各种免费或付费的应用程序，来扩充您的电视功能。 此外，您可以进入系统菜单中的应用管理项目对电视中的程序进行管理或操作。

按遥控器上的主页键进入电视主页界面，本机主页桌面为您提供了多种应用，包括：热门影视、淘宝购物、私人订制影院、游戏、应用中心、音乐和天籁K歌等。按 △、▽、 ◀、▷ 键选择内容或应用，再按“确认/▶”键进入，然后根据页面提示进行操作。

在主页和应用页面上，长按菜单键，可以呼出菜单项目，可以根据项目进行菜单设置。

同时，在主页的最左边，为你设计了最近使用、通知中心、多媒体播放和我的帐号四个主要项目。

■ 最近使用：最近观看或操作的内容，包括最近应用、最近观看和最近收藏。
■ 通知中心：系统发送的各种消息。
■ 多媒体播放：本地流媒体功能。
■ 我的帐号：注册或登录淘宝帐号。

注意

1、电视主页上的应用程序请以实物为准。
2、主页下各大版块里的内容会随时更新。
3、建议到应用中心下载应用程序，因安装非应用中心下载的应用程序而出现的问题不在保修范围之内。
4、应用中心下载的应用程序为第三方应用，海尔电视对其内容的及时行、可行性、正确性不做任何形式的保证。

热门影视

热门影视应用为您提供各类热门影视剧。

按遥控器上的主页键进入电视主页界面，按◀、▶键选择热门影视图标，再按“确认/▶”键进入，然后您可以根据页面进行搜索或选择您喜欢的影视剧。

連剧&收藏：收藏自己喜欢的影视剧。

■历史：历史观看的影视剧。

主页板块介绍

4K私人订制影院

4K私人订制应用为您订制各类热门影视。

按遥控器上的主页键进入电视主页界面，按◀、▶键选择4K私人订制影院图标，再按“确认/▶”键进入，然后您可以根据页面进行选择。

选择影片之后，点击缓存，进行下载，下载完成之后进入了我的影院项目。

温馨提示：

1、下载影片之前，请先确认是否登录了淘宝帐号。
2、下载影片前，请确认电视机是否已经插入U盘。

卡拉OK功能

本机为您提供卡拉OK功能，全家一起来卡拉OK。

按遥控器上的主页键进入电视主页界面，按◀、▶键选择天籁K歌图标，再按“确认/▶”键进入，然后您可以根据页面进行点歌或搜索歌曲。

音乐

本机为您提供或者搜索网络上各类歌曲。

按遥控器上的主页键进入电视主页界面，按◀、▶键选择音乐图标，再按“确认/▶”键进入，然后您可以根据页面进行搜索或收藏歌曲。

我的应用

我的应用项目分为三部分：预装应用、本地媒体和用户自己安装的应用。

■ 预装应用：电视淘宝、虾米音乐、多屏互动等。

■ 本地媒体：用于显示和播放移动存储设备（U 盘和移动硬盘等）中的视频、图片和音乐。

多媒体播放

进入"多媒体播放"可通过两种方式：

1、插入U盘或移动硬盘，在弹出对话框"是否进入本地媒体？"中点击"确定"进入；
2、从"我的应用"或主页左边的“多媒体播放”点击应用进入。

多媒体播放可以分别播放本地的图片、音乐、视频：

1、按 △、▽ 键移动光标选择视频、图片、音乐或全部项目。
2、按▶键选择本地文件夹，按“确认/▶”键打开文件，按导航键选择想要欣赏的图片、音乐、视频文件，按“确认/▶”键播放文件。
3、在播放图片或视频过程中，按“确认/▶”键呼出播放控制菜单，按◀、▶键选择想要设置的项目，按“确认/▶”键确认。

4、在播放图片、音乐或视频时，按遥控器上的 △、▽键可以切换上一文件或下一文件；按“确认/▶”键可以进行播放或暂停操作。

本机支持的文件格式：支持的视频文件格式：*.mtv，*.wmv，*.mpg，*.mpeg，*.dat，*.avi，*.mov，*.iso，*.mp4，*.rm等；支持的图片文件格式：*.jpg，*.bmp，*.png等；支持的音频文件格式：*.mp3，*.wma等。*部分格式文件编码不同，可能会不支持。

本机USB接口并不能兼容所有存储设备，它可以支持绝大多数的硬盘、U盘等，若出现不识别情况，不属于本机故障，与设备的驱动有关。

随着设备的不同，存储内容的不同，本机播放器读取信息需要的时间也不一样，有可能出现信息读取速度的暂时变慢，请注意这并非本机故障。

请避免在文件读取过程中插拔USB设备，否则有可能损害您的系统文件。

本机系统相当于一个复杂的电脑系统，在文件读取或播放时，由于USB设备的兼容性和稳定性的差异，可能会出现画面静止或操作不响应现象。请尝试关闭电视机使系统重新初始化，从而恢复正常工作。

由于部分音、视频文件编码格式不符合标准，可能在本机无法正常播放，不属于本机故障。

海尔对外接数码储存设备的质量问题或数据丢失概不负责。

我的应用

预装应用

点击我的应用图标，进入我的应用中，如右图所示：

■ 电视淘宝：淘宝购物，进入应用后，登录淘宝帐号，可以浏览或购买您想要的商品。
■ 本媒体：用于显示和播放移动存储设备（U盘和移动硬盘等）中的视频、图片和音乐。
■ 多屏互动 阿里TV助手是基于海尔电视开发，是海尔阿里电视推出的多屏互动手机端软件。多屏互动可使电视与手机、pad等通讯设备进行交互，该应用将手机上音乐、视频、图片分享到电视上播放，让您体验大屏播放的效果。

手机端的遥控功能简单、实用、操作方便，让您不用遥控器也能操作电视，还可以通过手机语音遥控电视。

■ 虾米音乐 播放网上音乐。

注意

多屏互动等应用，在选择进入应用后，电视上会出现详细的引导步骤，用户只要按照步骤操作即可。

应用管理

应用管理可以轻松卸载、清除数据等操作。按菜单键进入电视主菜单，选择系统项目，按键进入，、键选择应用管理。应用管理分为：安装位置，SD卡应用，所有应用和存储空间四部分。

所有应用

显示安装的所有应用程序，并可对用户安装的应用进行强制停止、卸载、清除数据和显示通知的操作。系统预装的应用不能进行卸载、清除数据等操作。

例如：进入所有应用列表，选择具体应用，如“极品钢琴”，按确认键进入“极品钢琴”应用界面。按上下键可选择强制停止、卸载、清除数据或显示通知操作。

■ 强制停止：即强制停止运行中的应用程序。
■ 卸载：即卸载应用程序，系统预装的应用程序不能卸载。
■ 清除数据：即清除各应用运行时产生的所有数据（包括文件、设置、账户和数据库等）。
■ 显示通知：设置该应用的是否提醒通知信息。

存储空间

显示内部存储空间和SD卡存储空间（当外接SD卡设备时）。

注意

【安装位置】与【SD卡应用】可根据实际需要进行操作。

智能语音功能

智能语音功能包括本机语音控制与网络语音搜索，长按智能遥控器上语音键，进行语音输入（必须在2秒钟内输入语音，否则电视无法识别语音）。

网络语音搜索及控制功能

影视搜索功能·

例如：“我想看无间道”“帮我找找熊出没”。

音乐搜索功能·

例如：“我要听传奇”“我要听王菲的歌”。

网上购物功能·

例如：“打开天猫超市”“打开聚划算”“我要逛聚划算女装”“我要买苹果”。

本地语音控制功能

系统命令功能·

例如：“静音”“取消静音”等。

注意

请在比较安静的环境下使用，否则会影响识别的标准性。

请使用普通话，由于发音有个别差异，需要用户通过练习，找到最佳语音控制方式。

请避免使用非指定的语音命令，否则会识别成相近结果。

请保证智能遥控器电量充足，否则可能导致识别错误。

疑问解答

在您要求修理前，请检查以下项目。

如果确实有异常或故障，请先拔下电源插头，并联系海尔客户服务人员。

不能开机

• 电源插头是否正确连接？
• 不要反复按待机开关。待机开关设计有开机保护。
• 关闭电视机后，过几秒钟后才能正常开机。

图像不清晰且声音嘈杂

• 天线是否未调节好？
• 天线电缆是否出现老化？
• 电视机附近是否有荧光灯等其它电子设备的干扰？
• 电视机是否与过多设备使用了同一插座？

收不到节目信号

• 天线是否正确连接？
  →第6页“连接天线”
• 请向相关部门核实电视信号情况。

图像没有颜色或没有声音

• 有关色度设置是否正确调整？
• 是否选择了正确的彩色制式？
• 是否使用了静音功能？

连接外部设备时没有信号

• 是否正确地连接了外部设备与电视机？
  →第7页“外接设备连接”
• 是否选择了正确的电视接收信号源？
• 外部设备是否工作良好？

电视图像没有商店里看起来那么清晰

• 由于接收的信号不同，电视图像在商店时要比家中的有线信号电视图像效果清楚。
• 请尝试播放高清（HD）信号传输的内容，许多高清（HD）频道是由标清（SD）内容升级而来。
• 请将视频输出设备的分辨率调整到1080i或720P。
• 请使用HDMI线缆来传输高清画质。

遥控器操作失灵

• 遥控器电池正负极是否安装正确？
• 遥控器电池是否电量低？
• 尝试关闭电视并重新启动。
• 尝试遥控器重新对码。

自检

以下情况不属于故障：

电视机屏幕上存在微小的红色、蓝色、绿色斑点（亮点），或某些画面下出现暗色的斑点（暗点）并非故障。由于液晶面板需要非常精密的生产技术，可能产生极少数常亮或常暗的像素，不会影响电视机的整体性能。

关于网络连接的问题，请参考第14页“网络连接”。

因背光调整或机器散热，机器会发出轻微的响声，此现象属于正常。

如果画面、声音没有异常，出现以下情况不用担心：

用手触摸液晶显示屏和金属后壳感到静电。

电视机后部和屏幕温度较高。

规格·技术参数

■ 支持的HDTV/SDTV(YPbPr/YCbCr)格式

信号格式	刷新频率 (Hz)
480i/480p 60
576i/576p 50
720p 50/60
1080i/1080p 50/60

■ 支持的HDMI接口输入格式

信号格式	刷新频率(Hz)
480i/480p 60
576i/576p 50
720p 50/60
1080i 50/60
1080p 50/60
2160p 24/25/30

■ 机器外观尺寸、重量、整机消耗功率（在节能状态下所测得的数据）

型号	整机消耗功率	音频输出功率	机器净尺寸(长×宽×高)(含底座)	机器净尺寸(长×宽×高)(不含底座)	净重(含底座)	净重(不含底座)
LS48AL88U51	130W 2	x8W 10	80x250x668(mm) 108	0x67x631(mm) 11.3kg	1kg
LS48AL88G51	130W 2	x8W 10	80x250x668(mm) 108	0x67x631(mm) 11.3kg	1kg
LS55AL88U51	140W 2	x8W 12	36x252x755(mm) 123	6x67x718(mm) 14.0kg	13.7kg
LS55AL88G51	140W 2	x8W 12	36x252x755(mm) 123	6x67x718(mm) 14.0kg	13.7kg

■ 电视机基本规格和参数

电源	~220V 50Hz
接收电视制式	数字信号	DTMB
	模拟信号	PAL、NTSC、DK、BG、I、M
视频输入	视频(CVBS),HDMI,USB
环境条件	使用环境温度:+5°C~+35°C使用环境湿度:20%~80%存贮温度:-15°C~+45°C存贮湿度:≤80%大气压力:86~106Kpa
	⚠ 注意如果存贮温度低于0°C,请先将机器放置于工作温度的环境中进行恢复2小时,然后再通电使用,以保护您的电视机不受到损坏。

产品执行标准：Q/0212HDZ 157-2013

特别说明：设计和规格若有变动，恕不另行通知；书中所示尺寸和相关参数均为近似值，仅供参考，请您以购买的实物为准。

保修说明和用户须知

尊敬的用户：

感谢您选用海尔牌电视机，我公司将按照《消费者权益保护法》的有关规定，凭电子保修卡（扫描封面二维码选择电子保修卡下载、安装后，录入发票注册产品，保修无忧，一键家电管理，报装、报修，方便快捷）或发票，为您提供下列服务：

1、本机我公司包修一年（包括遥控器），主要部件包修三年。液晶电视主要部件为：显示屏、背光组件（背光板）、逻辑组件(指：液晶电视的控制板)、高频调谐器；等离子电视主要部件为：显示屏、驱动组件（驱动板）、逻辑组件（逻辑板）、高频调谐器。

2、“三包”有效期的计算方法如下：

2.1、“三包”有效期从销售者和消费者约定的送货、安装、调试全部结束之日起计算，对不能提供有效安装、调试记录或用户未拨打4006999999，无法查实用户来电信息记录的，以开具发票之日起计算；
2.2、对于不需要送货、安装、调试的，以开具发票之日起计算。
2.3、自安装之日起，7天内出现性能故障，用户可选择退机、换机或维修处理；自安装之日起15天内出现性能故障，用户可选择换机或维修处理。

3、请您妥善保存本保修说明及购机发票，服务时需一并出示方可享受免费服务。

4、如有以下情况之一者不提供免费保修，但可以为用户提供有偿服务：

4.1 无三包凭证或三包凭证不符、涂改的，无有效发票或购买证明的；
4.2 因不正确操作、不可抗拒力（雷击、水灾、火灾、地震等）、输入不适合电压、破损（如，摔落等）造成故障的；
4.3 因您使用、维护、保管不当或由于自行运输、拆卸或非特约单位造成损坏的；
4.4 遥控器因电池漏液、浸泡液体腐蚀导致损坏；
4.5 遥控器因剧烈震动内外部受损。

收费修理应向您提供收费标准及发票。

5、每次服务后，如满意，请在上门服务记录单上签字。
6、在您接受服务过程中如有不满意之处，请立即如实向我公司反映情况。
7、欢迎广大消费者对我们设计、服务等方面提出宝贵意见。

用户须知

对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费、零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。

*使用方法上的说明以及产品制作有关的事项不属于损失赔偿内容。

尊敬的用户：

感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装或维护时，我们将提供“1+5”的成套增值服务：

“1”：指送货安装服务“一次就好”

“5”：指五项组合服务

a. 安全测电服务：服务前为您安全测电并提醒讲解到位。
b. 讲解指导使用：向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品寿命。
c. 一站式通检：对用户家其他电器逐一通检保养。
d. 健康测水质：对用户家进行“一闻，二看，三测，四检”水质检测并讲解到位。
e. 一站式服务营销：根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。

体现海尔真诚、贴心的服务，海尔友情提醒您：

海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，也可登陆http://fuwu.rrs.com查询，给予监督。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999999或登录海尔自助服务专区投诉。经核实无误，本次服务“免单”。

海尔，期待您的参与！如果您的产品有服务需求，欢迎体验海尔自助服务专区http://service.haier.com,在线安装、报修。

电视机合格证

在线报修地址：http://service.haier.com

售后服务热线：4006 999 999

网址：www.haier.com

2015年07月01版次

专用号：0090509807
