产品类型	多点触控平板电脑（工业平板电脑）
品牌	Advantech（研华）
型号	SPC-815
尺寸（不含安装支架）	402.19 x 333.19 x 67 mm
重量（不含安装支架）	7.83 kg
电源输入	24 V DC (+25%/-20%)
功耗（典型）	35 W
功耗（最大）	60 W
处理器	Intel Skylake Core i3-6100U / i5-6300U / i7-6600U（双核）
内存	8 GB DDR3L SO-DIMM
存储	2.5" SSD 64 GB MLC（可选）
显示屏尺寸	15.6" 16:9 TFT LCD
分辨率	1366 x 768（高清）或 1920 x 1080（全高清）
触摸屏	投射电容式，10点触控
防护等级	IP65（全方位）
工作温度	0 ~ 55 °C
存储温度	-20 ~ 60 °C
安装方式	ARM安装（挂件和基座）或 VESA安装（100x100 mm）
I/O接口	2 x LAN (GbE), 2 x USB 3.0, 1 x USB 2.0 (前置), 2 x USB 2.0 (内置), 24 V DC 电源端子
操作系统	Microsoft Windows 10 / 7, Linux
清洁注意事项	拔掉电源后用湿抹布清洁，禁止使用液体或去污喷雾剂
安全认证	CE, FCC A级
保修期限	两年（原购买商）

常见问题 - SPC-815 Advantech

如何安装SPC-815平板电脑？

SPC-815支持ARM安装（悬挂式或基座）和VESA安装（100x100 mm标准）。安装前请先卸下IO盖，使用合适的螺丝（M5或M6）固定支架，并确保电缆正确收纳。详细步骤请参阅手册第2章。

如何连接电源？

SPC-805需要24 V DC电源，典型功耗35W，最大60W。使用认证电源适配器或DC电源，最小2.5A，最小Tma 55°C。连接时注意极性，接线端子板位于后视图底部（标记K和L）。

如何安装触摸屏驱动？

在Windows 10系统中，SPC-815使用内置PCT触摸驱动，无需额外安装。若需要其他系统驱动，请使用随附的SPC驱动DVD或从研华官网下载。

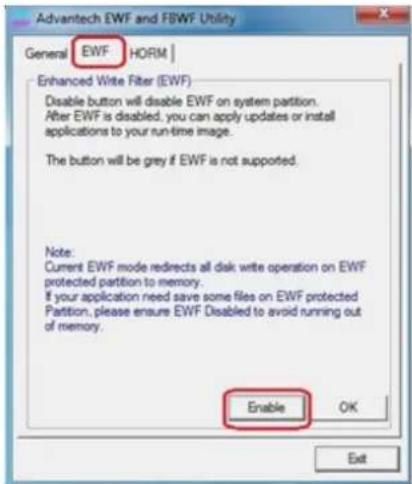

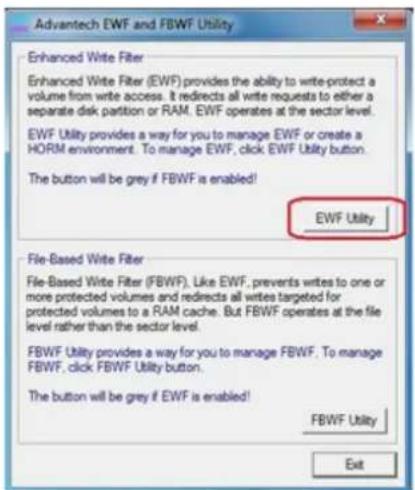

如何启用增强型写过滤器（EWF）？

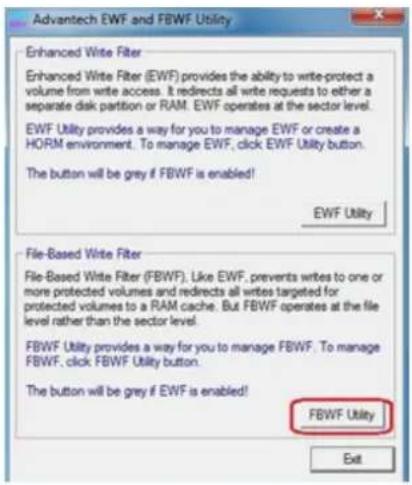

进入开始菜单 -> 所有程序 -> Advantech -> AdvWF，点击EWF Utility，在EWF标签中点击“Enable”按钮。EWF将系统更改重定向到RAM覆盖，重启后恢复初始状态。

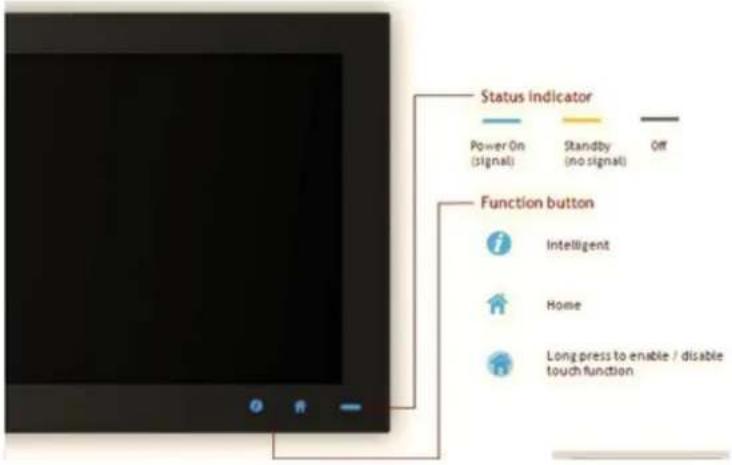

前面板的Home键和Intelligent键有什么功能？

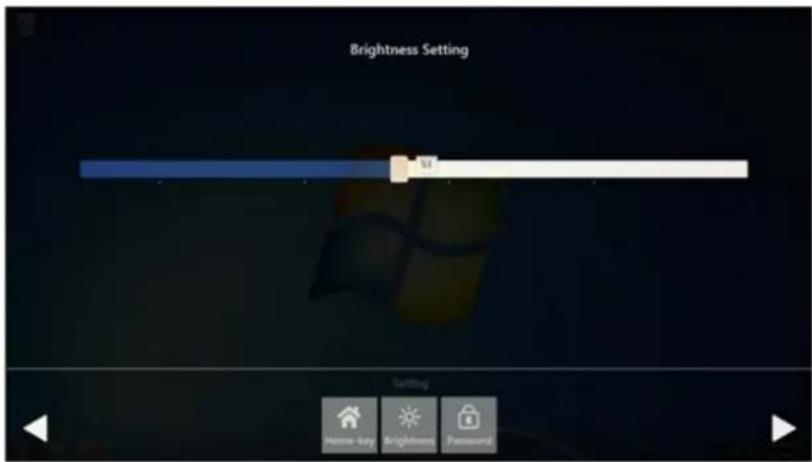

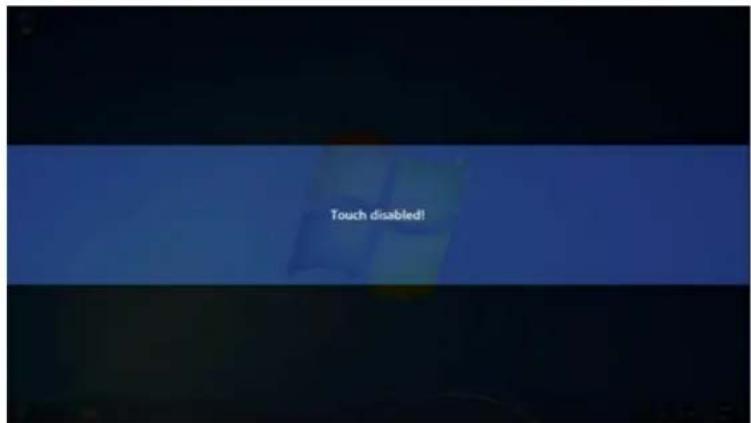

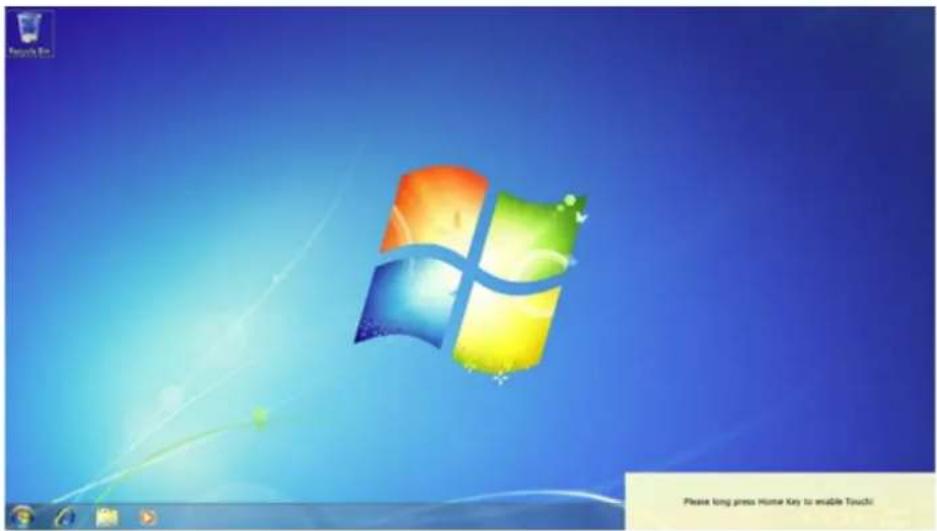

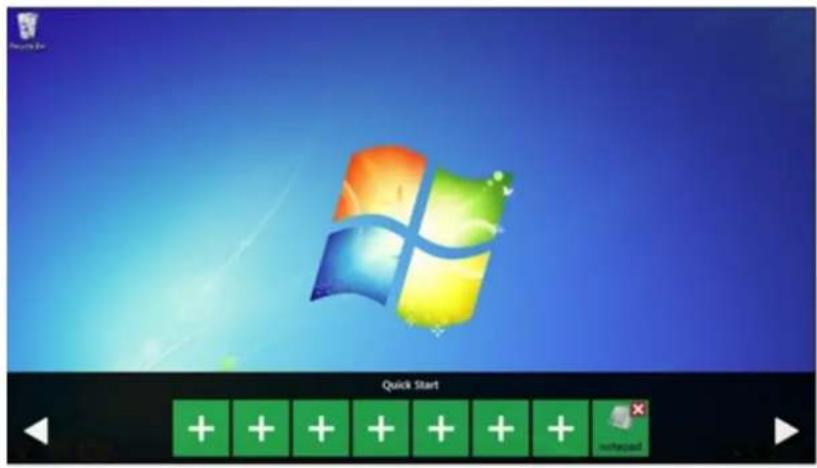

Home键：短按返回桌面或执行预设App；长按禁用/启用触摸功能。Intelligent键：短按打开研华智能实用程序，可添加快捷方式、调节亮度、更改密码等。具体见附录A。

LED状态指示灯代表什么？

蓝色：设备打开；橙色：待机；熄灭：关闭。指示灯位于前面板右下角。

SPC-815的尺寸和重量是多少？

不含安装支架时，尺寸为402.19 x 333.19 x 67 mm，重量为7.83 kg。含ARM安装支架时重量约8.2 kg，含VESA安装支架时约8.63 kg。

这款设备的防水防尘等级是多少？

SPC-815具备IP65防护等级（全方位），可防止粉尘进入和低压喷水。适合工业环境使用。

如何获得技术支持？

访问研华官网support.advantech.com.cn获取最新信息，或联系当地分销商/销售代表。技术咨询前请准备好产品名称、序列号、软件描述及问题详细描述。

保修政策是什么？

研华为原购买商提供两年产品质量保证。非授权维修、错误使用或灾难造成的损坏不予保修。需提供购买日期证明（如发票）。出保产品将收取材料费和服务费。

用户手册 SPC-815 Advantech

配备 Intel Skylake 处理器和扩展单元的多点触控平板电脑

版权声明

随附本产品发行的文件为研华公司 2020 年版权所有，并保留相关权利。针对本手册中相关产品的说明，研华公司保留随时变更的权利，恕不另行通知。未经研华公司书面许可，本手册所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。本手册以提供正确、可靠的信息为出发点。但是研华公司对于本手册的使用结果，或者因使用本手册而导致其它第三方的权益受损，概不负责。

认可声明

Intel® 和 Pentium® 为 Intel Corporation 的商标。

Microsoft Windows 和 MS-DOS 为 Microsoft Corp. 的注册商标。

所有其它产品名或商标均为各自所属方的财产。

http://support.advantech.com.cn/

本手册适用于以下型号：

SPC-821

(“x”为任意数字字母组合，-或空格。)

SPC-815

(“x”为任意数字字母组合，-或空格。)

产品质量保证 （两年）

从购买之日起，研华为原购买商提供两年的产品质量保证。但对那些未经授权的维修人员维修过的产品不予提供质量保证。研华对于不正确的使用、灾难、错误安装产生的问题有免责权利。

如果研华产品出现故障，在质保期内我们提供免费维修或更换服务。对于出保产品，我们将会酌情收取材料费、人工服务费用。请联系相关销售人员了解详细情况。

如果您认为您购买的产品出现了故障，请遵循以下步骤：

1. 收集您所遇到的问题信息（例如，CPU 主频、使用的研华产品及其它软件、硬件等）。请注意屏幕上出现的任何不正常信息显示。
2. 打电话给您的供货商，描述故障问题。请借助手册、产品和任何有帮助的信息。
3. 如果您的产品被诊断发生故障，请从您的供货商那里获得 RMA（Return Material Authorization）序列号。这可以让我们尽快地进行故障产品的回收。
4. 请仔细地包装故障产品，并在包装中附上完整的售后服务卡片和购买日期证明（如销售发票）。我们对无法提供购买日期证明的产品不提供质量保证服务。
5. 把相关的 RMA 序列号写在外包装上，并将其运送给销售人员。

料号：2003C80000 第一版

中国印刷 2020 年 9 月

符合性声明

CE

本设备已通过 CE 测试，符合以屏蔽电缆进行外部接线的环境规格标准。建议用户使用屏蔽电缆，此种电缆可从研华公司购买。如需订购，请与当地分销商联系。

FCC A 级

注：根据 FCC 规则第 15 款，本设备已经过检测并被判定符合 A 级数字设备标准。这些限制旨在为商业环境下的系统操作提供合理保护，使其免受有害干扰。本设备会产生、耗费和发射无线电频率能量。如果没有按照手册说明正确安装和使用，可能对无线电通讯造成有害干扰，此时，用户需自行解决干扰问题。

警告使用者

这是甲类测试产品，在居住的环境中使用时，可能会造成射频干扰，在这种情况下，使用者会被要求采取某些适当的对策。

技术支持与服务

1. 有关该产品的最新信息，请访问研华公司的网站：

http://support.advantech.com.cn

1. 用户若需技术支持，请与当地分销商、销售代表或研华客服中心联系。进行技术咨询前，用户须将下面各项产品信息收集完整：

- 产品名称及序列号

- 外围附加设备的描述

- 用户软件的描述 （操作系统、版本、应用软件等）

- 产品所出现问题的完整描述

- 每条错误信息的完整内容

安全措施 - 静电防护

为了保护您和您的设备免受伤害或损坏，请遵照以下安全措施：

操作设备之前，请务必断开机箱电源，以防触电。不可在电源接通时接触 CPU 卡或其它卡上的任何元件。
在更改任何配置之前请断开电源，以免在您连接跳线或安装卡时，瞬间电涌损坏敏感电子元件。

安全指示

1. 请仔细阅读此安全操作说明。
2. 请妥善保存此用户手册供日后参考。
3. 用湿抹布清洗设备前，请从插座拔下电源线。请不要使用液体或去污喷雾剂清洗设备。
4. 对于使用电源线的设备，设备周围必须有容易接触到的电源插座。
5. 请不要在潮湿环境中使用设备。
6. 请在安装前确保设备放置在可靠的平面上，意外摔落可能会导致设备损坏。
7. 设备机壳的开孔适用于空气对流，从而防止设备过热。请不要覆盖这些开口。
8. 当您连接设备到电源插座上前，请确认电源插座的电压符合要求。

9. 请将电源线布置在人们不易绊倒的位置，且不要在电源线上覆盖任何杂物。

10. 请注意设备上所有的警告标示。

11. 如果长时间不使用设备，请断开电源，避免设备被超标电压波动损坏。

12. 请不要让任何液体流入通风口，以免引起火灾或短路。

13. 请不要自行打开设备。为了确保您的安全，请由经过认证的工程师打开设备。

14. 如遇下列情况，请由专业人员维修：

15. 电源线或插头损坏；

16. 设备内部有液体流入；
17. 设备曾暴露在过度潮湿环境中使用；
18. 设备无法正常工作，或您无法通过用户手册使其正常工作；
19. 设备跌落或损坏；

20. 设备有明显外观破损。

21. 请不要将设备放置在超出建议温度范围的环境，即不要低于 -20^ （ -4^ ）或高于 60^ （ 140^ ），否则可能会造成设备损坏。

22. 注意：若电池更换不正确，将有爆炸危险。因此，只可以使用制造商推荐的同一种或者同等型号的电池进行替换。请按照制造商的指示处理旧电池。

23. 根据 IEC 704-1: 1982 规定，操作员所在位置音量不可高于 70 分贝。

24. 限制区域：请不要将设备安装于限制区域使用。

25. 免责声明：该安全训示符合 IEC 704-1 要求。研华公司对其内容之准确性不承担任何法律责任。

26. 使用过度恐伤害视力。

27. 使用 30 分钟请休息 10 分钟。

28. 未满 2 岁幼儿不看屏幕，2 岁以上每天看屏幕不要超过 1 小时。

29. 请避免显示器遭受阳光直射，并远离强光及其他热源。若长时间接触此类环境，显示器可能会褪色及损坏。

目录

第 1 章 概述 …… 1

1.1 产品简介....2
1.2 包装清单....3
1.3 产品规格.....3

1.3.1 系统核心 ..... 3
1.3.2 I/O 接口 3
1.3.3 安规与环境 ..... 3

1.4 平板电脑规格.....4

1.4.1 内置 SPC-815-6X3AG & SPC-821-6X3AG 平板电脑，不支持按钮扩展 4
1.4.2 内置 SPC-815-6X3AP & SPC-821-6X3AP 平板电脑，支持按钮扩展 6

1.5 电源....7

1.6 I/0 接口布局.....8

图 1.1: SPC-800 前视图和侧视图.....8
图 1.2: SPC-800 后视图 -I/O 接口布局 ..... 8

1.7 硬件规格....9

图 1.3: SPC-815 尺寸.....9

图 1.4: SPC-821 尺寸.....10

第 2 章 系统安装 …… 11

2.1 产品交付.....12

图 2.1: 打开产品包装.....12

2.1.1 附件盒 ..... 12
2.1.2 柱上安装套件盒 13

2.2 系统安装.....13

2.3 安装 SPC-800 设备.....16

2.3.1 SPC-800 设备支持 ARM 安装 ..... 16
2.3.2 SPC-800 VESA 安装 19

2.4 配备操作控制器的 SPC-800 扩展设备.....24

2.5 安装驱动.....29

2.5.1 安装触摸屏驱动 ..... 29

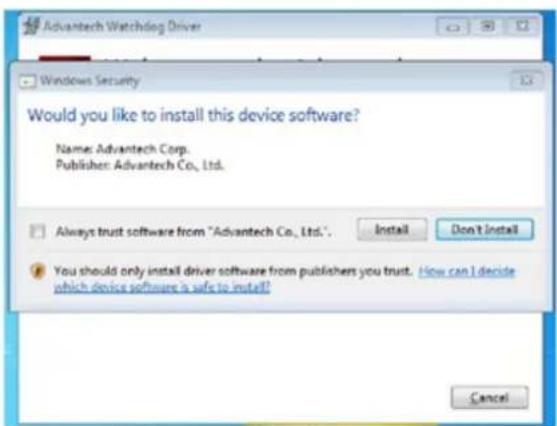

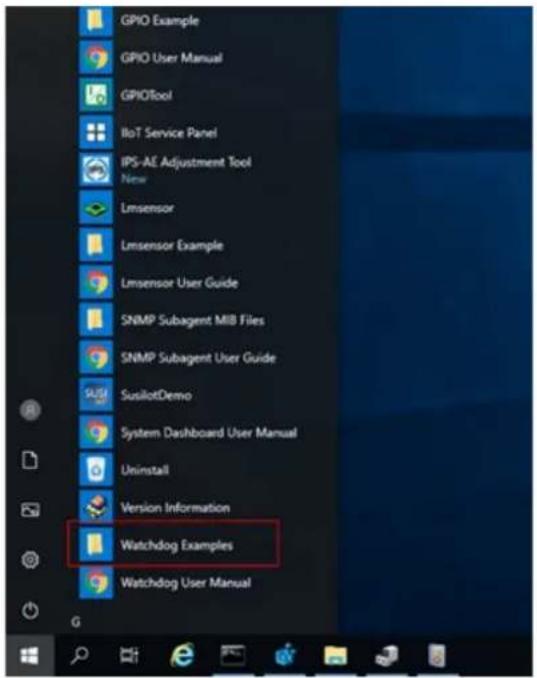

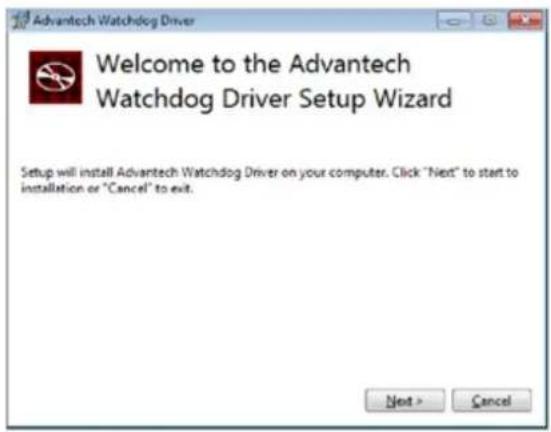

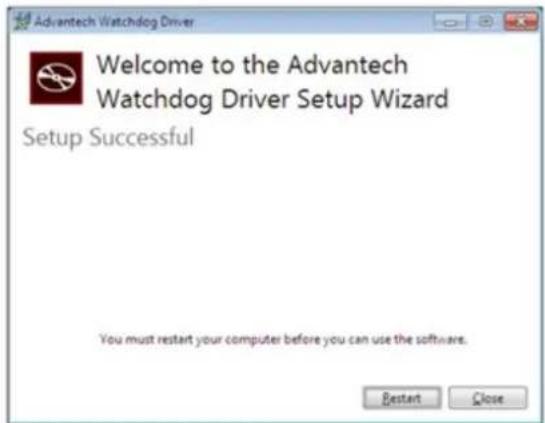

2.5.2 安装看门狗驱动 ..... 29

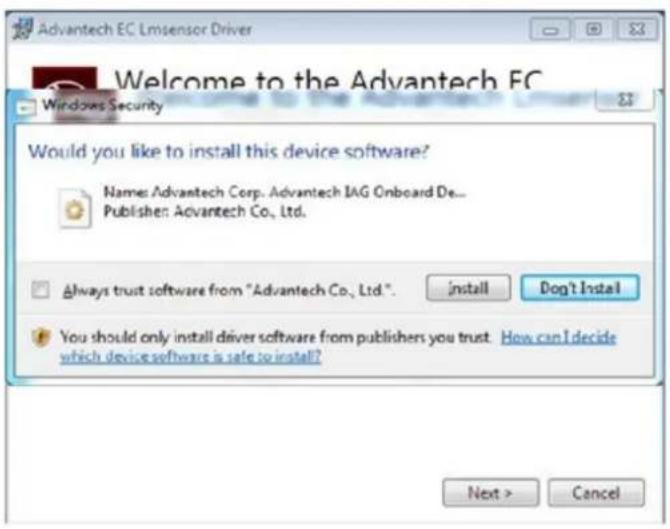

2.5.3 安装亮度控制驱动程序 ..... 31

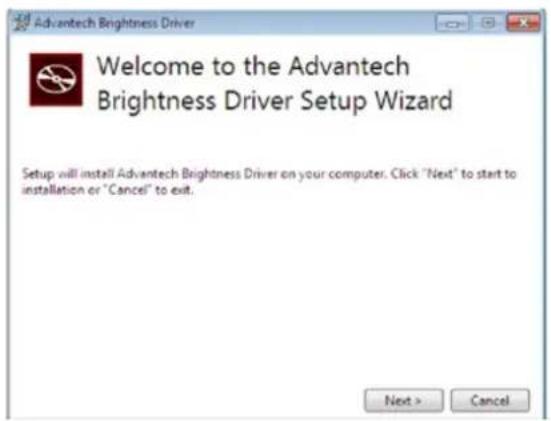

2.5.4 安装 EC Lmsensor 驱动程序 ..... 33

第 3 章 Win 嵌入式操作系统的特征 …… 37

3.1 Windows 嵌入式操作系统的特征.....38
3.2 增强型写过滤器 (EWF) 38
3.3 基于文件的写过滤器（FBWF）……39

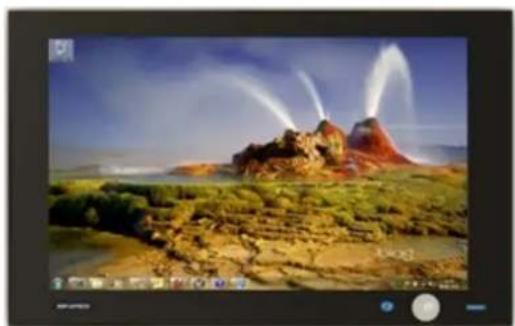

附录 A UI 操作流程 41

A.1 UI 操作流程.....42

表 A.1: 状态指示灯.....42
表 A.2: 按钮代码定义.....47

第 1 章

概述

1.1 产品简介

SPC-800 系列设备采用全新 ID 设计，全方位支持 IP-65 防护等级，提供通用 I/O 接口及 I/O 护盖，避免繁杂的接线，使现场应用更加可靠、便捷。

SPC-800 是一款 IIMI 产品，支持工业级 ARM/VESA 安装系统和按钮扩展。本产品无缝整合 Rittal 和 Bernstein 等通用工业设备厂商。SPC-800 可用于任何智能工厂。本产品搭载 Intel® Skylake Core™ i3-6100U 2.3 GHz 双核处理器，具备高级图形性能，可轻松支持各种现场应用。

主要特性如下：

15.6”高清（全高清）/21.5”全高清 TFT LED LCD 显示屏
Intel Skylake Intel® Core™ U 系列处理器，支持独立 GPU 和高级图形性能
16:9 宽屏，支持 PCT 多点触摸
内置功能和 Home 键，用于直观 UI
■ 抗刮触摸表面：硬度高达 7H
■ 全方位 IP65 保护，支持立柱式安装
前置 LED 指示灯，用于显示运行状态
■ 无硅外壳
■ 支持 ARM 和 VESA 安装
■ 支持 CP40（Rittal）和 CS-480 B.flex（Bernstein）安装
前置 USB 和重启按钮，易于安装
■ 支持 RAFI FS22+ 系列按钮（IP65 防护等级）

1x系统
1 x 插接式端子排
1 x 接地线 (100 CM)
4 x SSD 螺丝
1 x 10 盖板
1 x SPC 驱动 DVD
1 x 质保卡
4 x 柱上安装 blake 螺丝

1.3 产品规格

1.3.1 系统核心

CPU: Intel Core i3 6100U / i5 6300U/ i7 6600U 处理器
BIOS: AMI UEFI 128 Mbit
■ 显示: Intel® HD Graphics 520
内存：8 GB SO-DIMM DDR3L；DRAM
■ LAN: 10/100/1000 Base-T RJ-45 端口 x 2
■ 看门狗定时器：1 \~ 255 秒 （系统）
存储：2.5" SSD 64 G MLC x 1 （可选）
■ 操作系统：Microsoft® Win10、Win7、Linux

1.3.2 I/O 接口

USB 接口:

USB 2.0 x 1 （前置）

USB 3.0 x 2

USB 2.0 x 2 （仅用于该内置设备）

1.3.3 安规与环境

安规

FCC A 级
CE 认证

环境

操作温度：-0 \~ 55 °C （32 \~ 131 °F）
■ 储存温度：-20 \~ 60 °C （-4 \~ 140 °F）
■ 湿度：40 °C @ 10 \~ 95% 相对湿度（非凝结，测试时间：48 小时）
■ 防护等级：全方位 IP66 防护
■ 振动：2 Grms （5 \~ 500 Hz），带 SSD

1.4 平板电脑规格

1.4.1 内置 SPC-815-6X3AG & SPC-821-6X3AG 平板电脑，不支持按钮扩展

研华料号		SPC-815 SPC-821
		SPC-815-633AG	SPC-815-653AG	SPC-815-673AG	SPC-821-633AG	SPC-821-653AG	SPC-821-673AG
一般规格	重量	7.83 Kg (W/O ARM 安装)8.2 Kg (W ARM 安装)8.63 Kg (W Vesa 安装)			10.63 Kg (W/O ARM 安装)11 Kg (W ARM 安装)11.43 Kg (W Vesa 安装)
	系统尺寸(W x D x H mm)	402.19 mm x 333.19 mm x67 mm (W/O ARM 安装)402.19 mm x 333.19 mm x160 mm (W ARM 安装)402.2 mm x 333.2 mm x86.6 mm (W Vesa 安装)			546.69 mm x 420.34 mm x67 mm (W/O ARM 安装)546.69 mm x 420.34 mm x160 mm (W ARM 安装)546.69 mm x420.34 mm x86.6 mm (W Vesa 安装)
	板卡尺寸(W x D x H mm)	105 x 145 x 24 mm
	外壳	前框:压铸铝合金后壳:压铸铝合金
	安装	ARM 安装(挂件和基座)VESA 安装
	输入电压	24 V_DC +25%/-20%
	功耗典型:35 W,最大:60 W
	系统设计无扇
系统硬件	CPU	Skylake Intel^® i3-6100U@2.3GHz	Skylake Intel^® i5-6300U@2.4GHz	Skylake Intel^® i7-6600U@2.6GHz	Skylake Intel^® i3-6100U@2.3GHz	Skylake Intel^® i5-6300U@2.4GHz	Skylake Intel^® i7-6600U@2.6GHz
	GPU	Intel^® HD Graphics 520
	内存8 GB DDR3L
	存储	1 SATA接口(SSD)(SATA 3.0:最大原料传输速度6GT/s)
I/O	以太网端口	10/100/1000 Base-T RJ-45 端口x2GbE1: LAN芯片:Intel®i219 GbE,Intel®,IEEE1588/802.1AS,802.3az,自动协商GbE2: LAN芯片:Intel®i210-IT x1(控制器)GbE,802.1Qav,IEEE1588/802.1AS,802.3az,支持巨型帧(9.5 KB)i210振荡器设计,用于同步
	USB USB 2.0 x 2,USB 2.0 x 1(前端),USB 3.0 x 2

显示	显示屏类型 TFT LCD		TFT LCD
	显示屏尺寸 15.6" 16:9 21.5" 16:9
	最大分辨率		IID 1366 X 768/FHD 1920 X1080	FHD 1920x1080
	LCD亮度 (cd/m2)		400 250
	背光 MTBF (hrs)		50,000
	触摸屏 投射电容式		10点触控
	视角	水平 170°	/170° 178°
		垂直 130°	/170° 178°
其它 LED			关-“深色”(使用“烟幕效果”)
			开-“绿色”
			备用-“橙色”
按钮	紧急按钮 无紧急按钮
	按钮 无按钮
	按钮线缆规格 无按钮
环境规格	湿度 85% @ 40°C		(非凝结)
	操作温度		0~55°C(无气流)
	存储温度		-20~60°C
	抗冲击保护 IEC 60068-2-27
	抗振保护 TEC 60068-2-64(随机2G)

1.4.2 内置 SPC-815-6X3AP & SPC-821-6X3AP 平板电脑，支持按钮扩展

研华料号		SPC-815 SPC-821
		SPC-815-633AG	SPC-815-653AG	SPC-815-673AG	SPC-821-633AG	SPC-821-653AG	SPC-821-673AG
一般规格	重量	7.83 Kg (W/O ARM 安装)8.2 Kg (W ARM 安装)8.63 Kg (W Vesa 安装)			10.63 Kg (W/O ARM 安装)11 Kg (W ARM 安装)11.43 Kg (W Vesa 安装)
	系统尺寸(W x D x H mm)	402.19 mm x 333.19 mm x67 mm (W/O ARM 安装)402.19 mm x 333.19 mm x160 mm (W ARM 安装)402.2 mm x 333.2 mm x86.6 mm (W Vesa 安装)			546.69 mm x 420.34 mm x67 mm (W/O ARM 安装)546.69 mm x 420.34 mm x160 mm (W ARM 安装)546.69 mm x420.34 mm x86.6 mm (W Vesa 安装)
	板卡尺寸(W x D x H mm)	105 x 145 x 24 mm
	外壳	前框:压铸铝合金后壳:压铸铝合金
	安装	ARM 安装 (挂件和基座)VESA 安装
	输入电压	24 V_DC +25%/- 20%
	功耗 典型:35 W,最大:60 W
	系统设计 无扇
系统硬件	CPU	SkylakeIntel®i3-6100U@2.3GHz	SkylakeIntel®i5-6300U@2.4GHz	SkylakeIntel®i7-6600U@2.6GHz	SkylakeIntel®i3-6100U@2.3GHz	SkylakeIntel®i5-6300U@2.4GHz	SkylakeIntel®i7-6600U@2.6GHz
	GPU	Intel®HD Graphics 520
	内存 8 GB DDR3L
	存储	1 SATA 接口(SSD)(SATA 3.0:最大原料传输速度 6 GT/s)
I/O	以太网端口	10/100/1000 Base-T RJ-45 端口 x2GbE1: LAN 芯片:Intel® i219 GbE, Intel®,IEEE1588/802.1AS, 802.3az, 自动协商GbE2: LAN 芯片:Intel® i210-1T x1 (控制器) GbE,802.1Qav, IEEE1588/802.1AS, 802.3az, 支持巨型帧(9.5 KB) i210 振荡器设计,用于同步
	USB USB 2.0 x 2, USB 2.0 x 1 (前端), USB 3.0 x 2

显示	显示屏类型 TFT LCD		TFT LCD
	显示屏尺寸 15.6" 16:9 21.5" 16:9
	最大分辨率		IID 1366 X 768/FHD 1920 X1080	FHD 1920x1080
	LCD亮度 (cd/m2)		400 250
	背光 MTBF (hrs)		50,000
	触摸屏		投射电容式 10 点触控
	视角	水平	170°/170°	178°
		垂直	130°/170°	178°
其它	LED		关-“深色”(使用“烟幕效果”)
			开-“绿色”
			备用-“橙色”
	螺丝		在外部使用梅花螺丝
按钮	紧急按钮		RAFI 22 FS+(2NC) 1.30.273.511/0300 紧急停止按钮*1
	按钮		RAFI 22 FS+按钮(1NC1NO),绿色(1.30.270.021/2500),红色(1.30.270.021/2300),蓝色(1.30.270.021/2600)
	按钮线缆规格		28#,支持 24 V 0.5 A
环境规格	湿度		85% @ 40°C (非凝结)
	操作温度		0~55°C (无气流)
	存储温度		-20~60°C
	抗冲击保护 IEC 60068-2-27
	抗振保护		IEC 60068-2-64 (随机 2 G)

注！LCD 屏幕上可能出现若干亮点或暗点，均属当前 LCD 工艺正常问题。

1.5 电源

输入电压：24 V DC（典型）
■ 功耗：35 W （典型）

本产品可采用认证电源适配器或 DC 电源，支持 24 Vdc，最小 2.5 A，最小 Tma 55°C。若您需要其它帮助，请联络我们获取更多信息。

1.6 I/O 接口布局

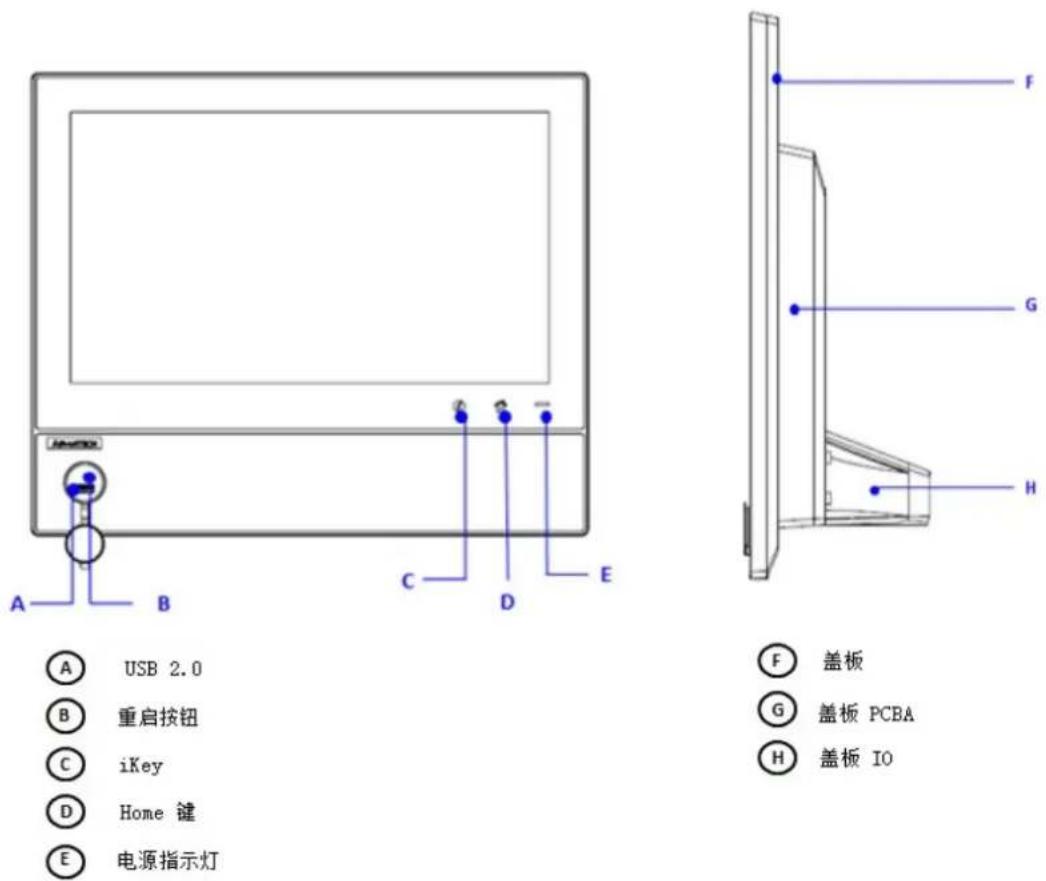

I/0 接口布局如图 1.1 所示。

A
USB 2.0
B
重启按钮
©
iKey
D
Home键
E
电源指示灯
F
盖板
G
盖板PCBA
H
盖板 IO

图 1.1: SPC-800 前视图和侧视图

①
2 x USB3.0
K
24 Vdc 电源
J
2×LAN
L
接线端子板

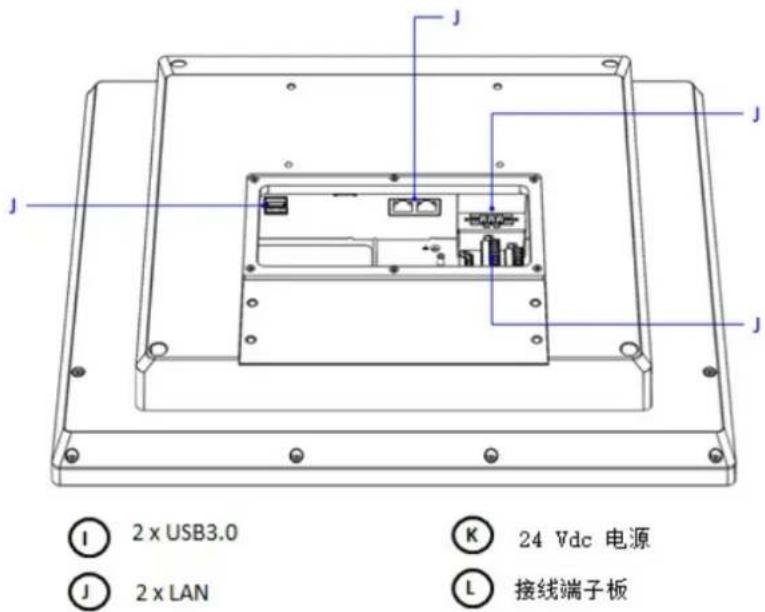

图 1.2: SPC-800 后视图 -I/0 接口布局

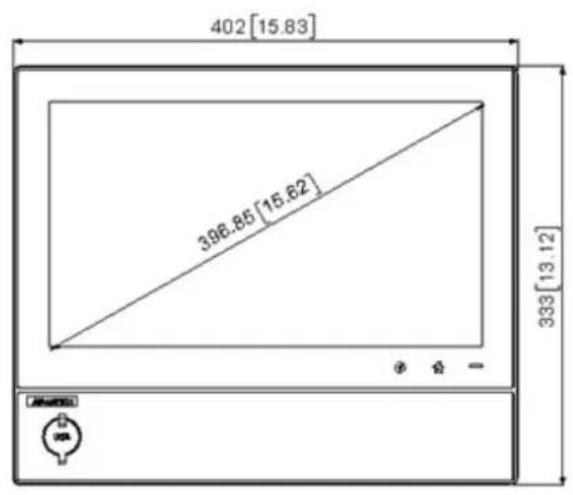

1.7 硬件规格

SPC-815

重量：7.83 kg
■ 尺寸（W x H x D）：402 x 333 x 67 mm （15.83" x 13.11" x 2.64")

按照用户手册中的包装清单检查所含物品是否齐全。

名称 图片 数量 名称 图片 数量
主设备 1 SSD
插接式端子排		1 SPC 驱动 1
接地线(100 CM)		4 质保卡 1

2.1.2 柱上安装套件盒

名称 图片 数量 名称 图片 数量
I0 挡板 1 柱

2.2 系统安装

为 SPC-800 安装 IO 面板

1. 标准基本产品包括 SPC-800 设备、10 盖和 ARM 螺丝。
2. 将 10 盖安装在产品上。
3. 将 M5 螺丝安装在 I0 盖上的螺丝孔位里。

请参考下面示例。

1. 卸下 PCBA 支架上的 6 颗 M3 螺丝。

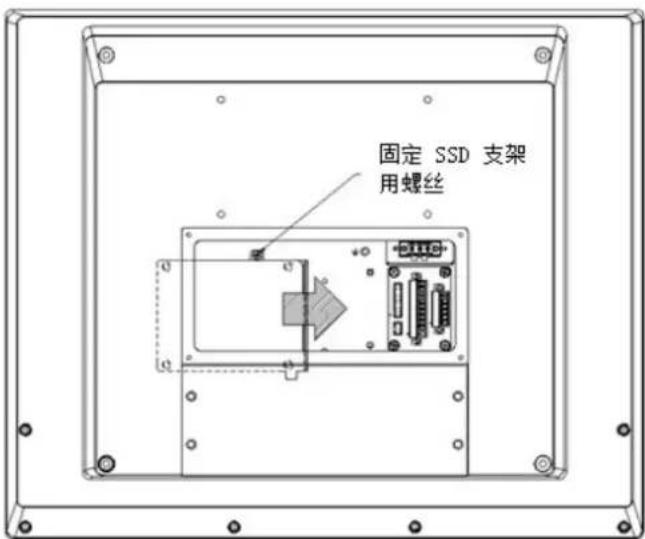

1. 卸下 SSD 支架上的 1 颗 M3 螺丝。将 SSD 支架移到右侧。

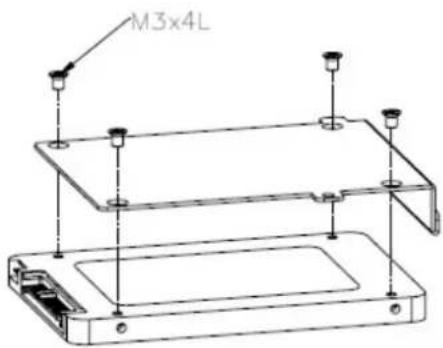

1. 将 SSD 安装在 SSD 支架上，并用 4 颗 M3 螺丝固定。

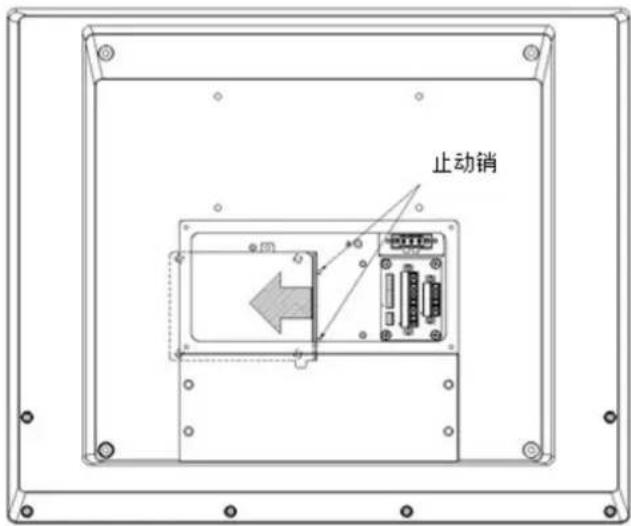

1. a. 将 SSD 支架装回原位。

(设备上有两个挡销可托住 SSD 支架。)

b. 将 SSD 拉到左侧，确认金属部分固定在支架中间。

c. 安装 SSD 支架，用 1 颗 M3 螺丝固定。

2.3 安装 SPC-800 设备

本节通过图例说明如何将产品安装至 ARM 或 VESA 系统。SPC-815 和 SPC-821 的悬臂和底座安装采用相同的设计和零件（无需额外零件），另有 VESA 安装可供选择。我们使用德国 icoteck 固定装置固定电缆引入装置，并设计了符合 VESA 标准的 100 x 100 mm 安装孔位，以支持壁挂和附件安装。

警告！安装时，请确保紧固件尺寸合适。确定尺寸时，请考虑设备的重量和作用在设备上的力度。

紧固件尺寸不当或辅助装置不牢靠可能导致设备跌落，导致严重的人身伤害。

设备必须安装牢固。

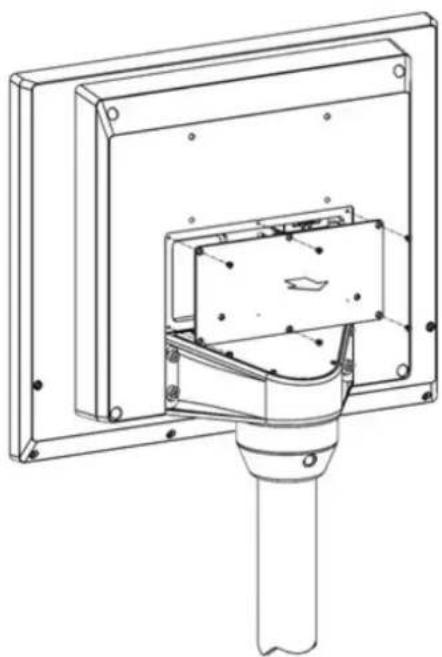

2.3.1 SPC-800 设备支持 ARM 安装

注！基础产品附件，无立柱安装支架。

SPC-800 设备上可安装 10 底盖。如果采用 ARM 安装，必须使用符合螺孔位置的尺寸以支撑设备的重量。或者，也可从研华购买立柱安装支架。

要求

1 x 立柱安装支架

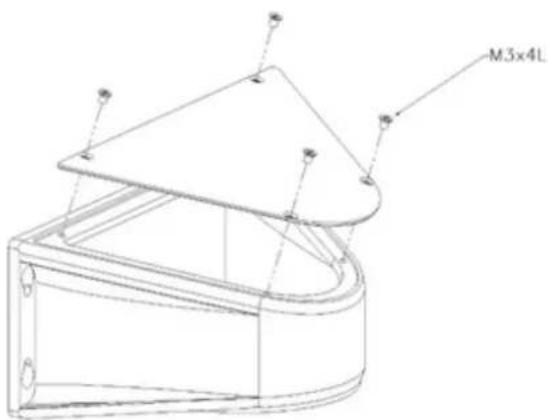

安装步骤

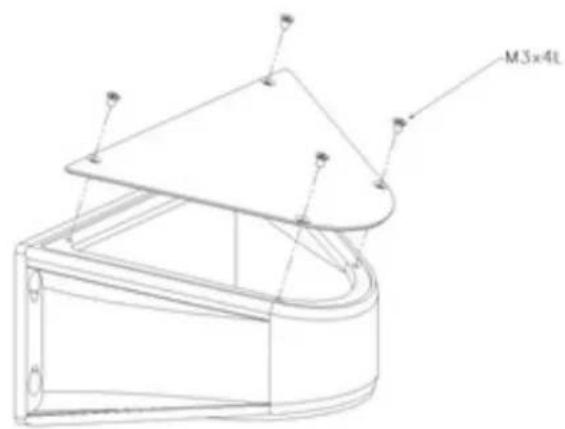

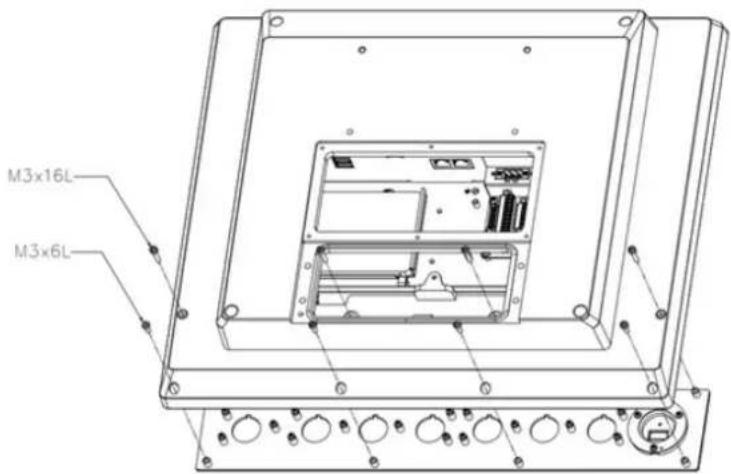

1. 卸下 10 支架上的 4 颗 M3 螺丝。

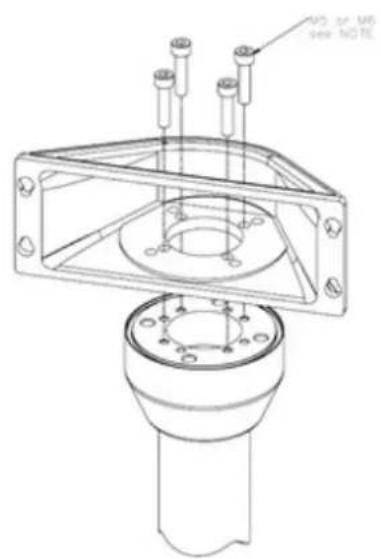

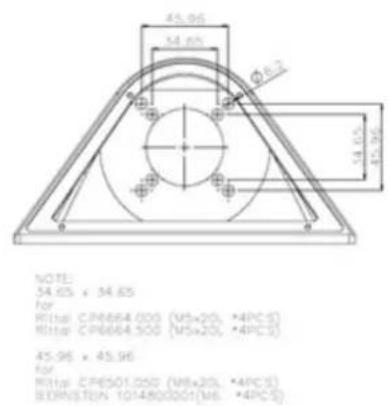

1. 用 4 颗 M5 或 M6 螺丝将 I0 盖固定至立柱安装支架。

1. 用螺丝将 OP 支架固定到 10 盖上。

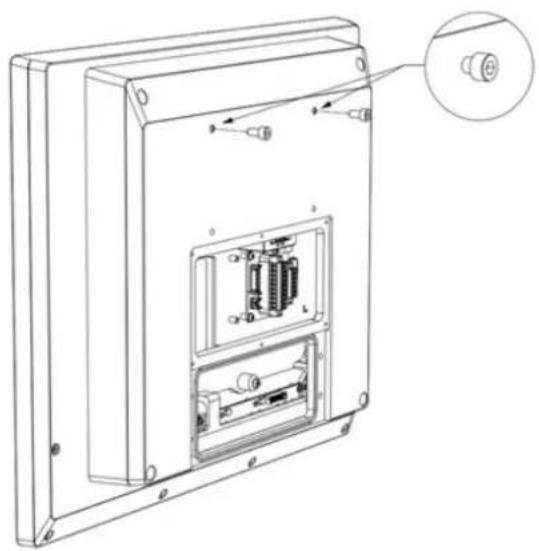

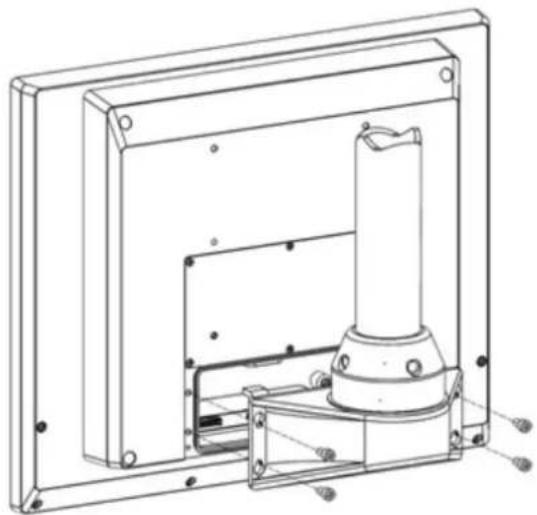

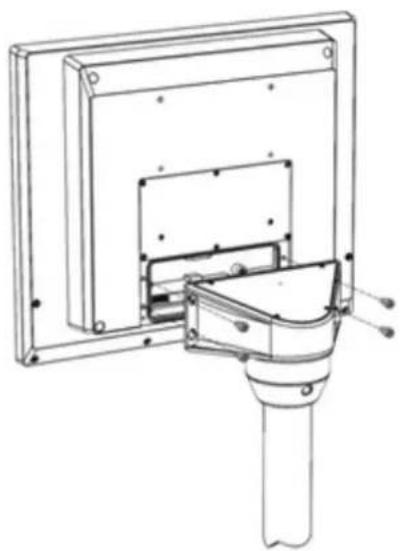

安装步骤 （悬挂式或基座安装）

1. 卸下悬挂式或基座安装座所用的螺丝。

1. 用 4 颗 M5 螺丝从后部固定设备。确保将连接电缆收纳至悬挂式或基座安装座中。

注！基础产品附件，无 VESA 安装支架和电缆引入装置

SPC-800 设备上可安装 IO 底盖。如果设备采用 VESA 安装，必须使用 100x100 标准 VESA 孔，以便进行壁挂式和附件安装。可以从研华购买合适的电缆。

要求

1 x VESA 套件

1 x 电缆引入装置（选择符合设备要求的装置）

项目产品	规格 图片 IP 等级
1	分股电缆引入系统 KEL-ER-E5,用于布线和密封最多 5 根带接口的电缆(电缆直径范围从 1 mm 到 16 mm)		IP65IP66
2	分股电缆引入系统 KEL-ER 10,用于布线和密封带接口的电缆(电缆直径:1-16 mm 和 16-35 mm)		IP65IP66
3	分股电缆引入系统 KEL-ER 24,用于布线和密封带接口的电缆(电缆直径:1-16 mm 和 16-35 mm)		IP65IP66

■ 圆形电缆（选择符合设备要求的电缆）

产品规格 图片
icoteck 圆形电缆 13-14 mm 41313 KT 13 bK
icoteck 圆形电缆 9-10 mm 41309 KT 9 bk
icoteck 圆形电缆 7-8 mm 41307 KT 7 bk
icoteck 圆形电缆 6-7 mm 41306 KT 6 bK
icoteck 圆形电缆 5-6 mm 41305 KT 5 bk
icoteck 圆形电缆 4-5 mm 41304 KT 4 bk
icoteck 圆形电缆 3-4 mm 41303 KT 3 bk
icoteck 空密封件 41351 BTK bk

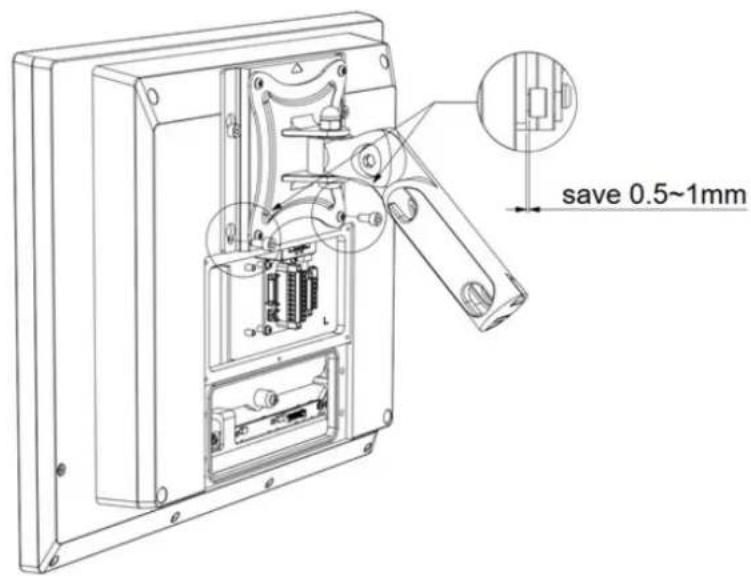

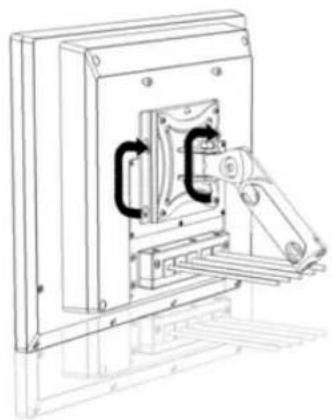

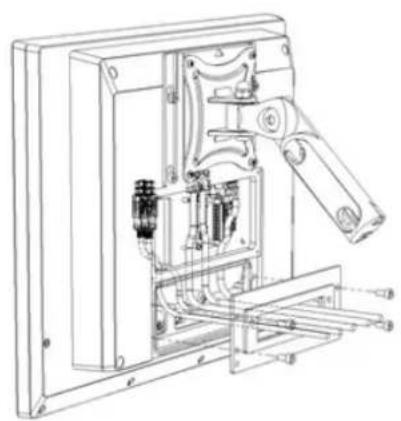

安装步骤

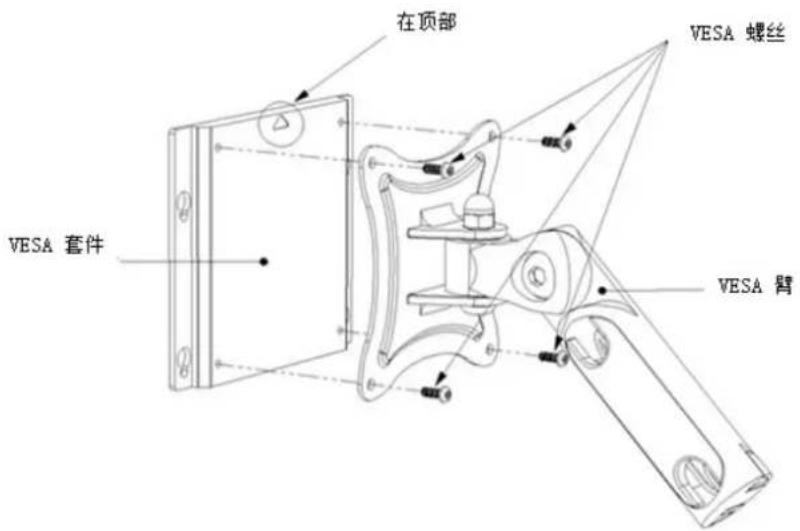

1. 用 4 颗 M4 螺丝将 VESA ARM 安装到 VESA 适配器上。

1. 用 2 颗 M5 螺丝固定到顶部的两个螺丝孔中。

1. 用螺丝穿过 VESA 套件上的孔，将支架固定在设备上。

1. 将电缆穿过盖板的开口，用 4 颗螺丝固定盖板。

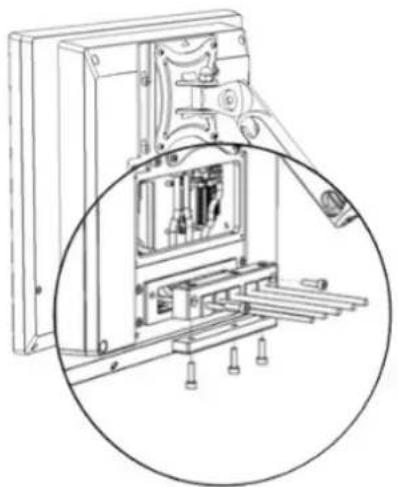

1. 将电缆布置在入口支架中，用 2 颗 M5 螺丝将入口固定在设备上。

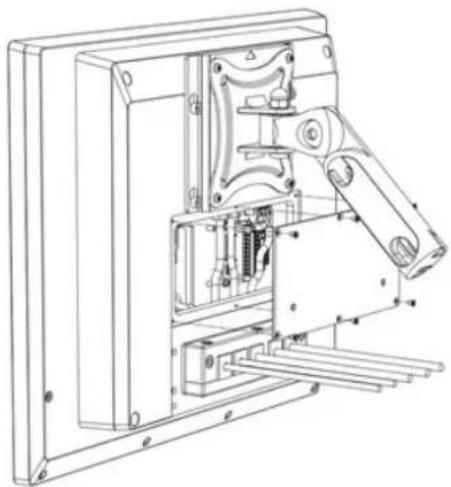

1. 用 6 颗 M3 螺丝将盖板固定在设备上。

1. 将设备放在 VESA 套件上，并用螺丝固定到 VESA 套件顶部和底部的孔中。最后，拧紧 4 颗螺丝。

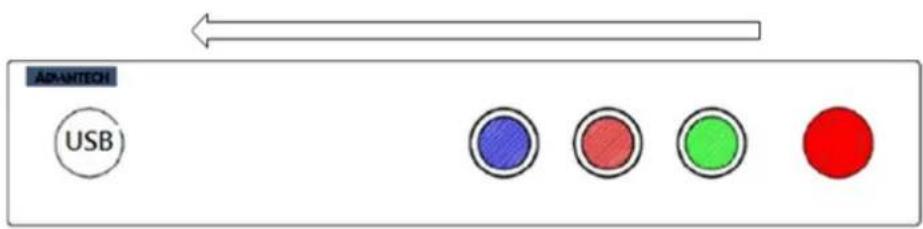

2.4 配备操作控制器的 SPC-800 扩展设备

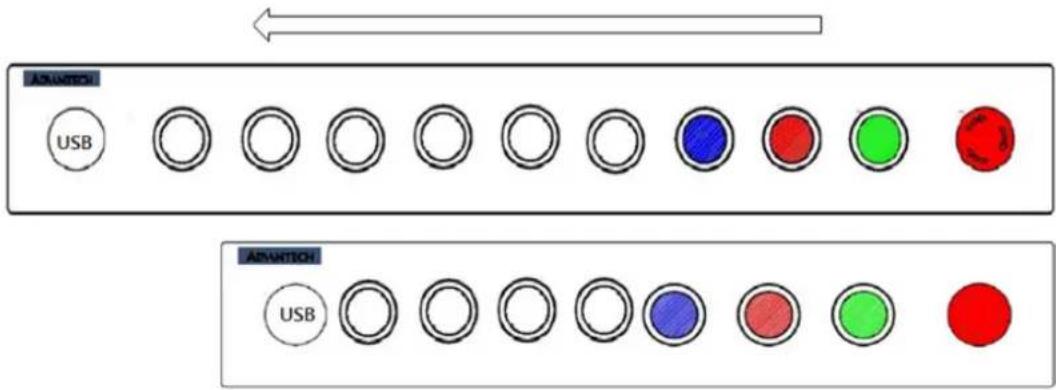

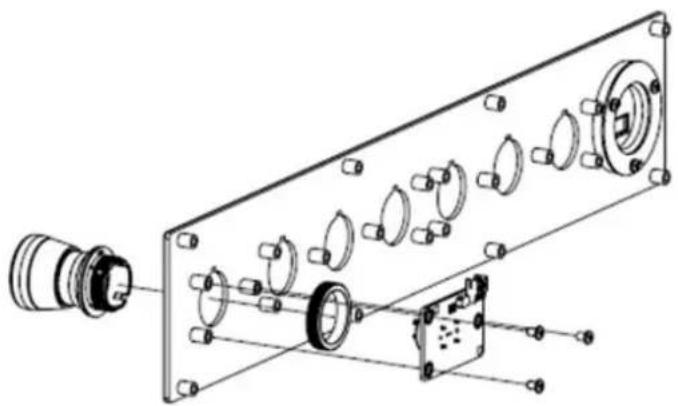

下例为配备扩展单元的 SPC-800 设备。SPC-800 设备可以和这些部件一起订购(按钮、pcba、端子插头和螺丝)。自助安装，或请研华组装（按单定制服务）。

基础设备的设计可使用 RAFI RAFIX 22 按钮。最右边的按钮为紧急停止按钮。另一边左侧的按钮供前端 USB 用。

■ 扩展套件尺寸：SPC-800 标准设备的操作控制器尺寸为 15” 和 21”。

■ 按钮孔：SPC-800 操作控制器设计有预加工孔。

(1.) 15” 控制器设计有 7 个预加工孔和 USB 位置

(2.) 21” 控制器设计有 10 个预加工孔和 USB 位置

■ 带扩展套件的按钮（使用 4 个按钮）：从右到左为配备操作控制器的 15” 和 21” 扩展套件：紧急停止按钮、绿色按钮、红色按钮、蓝色按钮和 USB。

带扩展套件的按钮（使用所有按钮）：从右到左为配备操作控制器的 15” 和 21” 扩展套件：紧急停止按钮、绿色按钮、红色按钮、蓝色按钮和 USB。

■ 自由配置，自助组装
■ 接线端子板针脚定义

CN2
10	S3 N/C Contact
9	S3 N/O Contact
8	S3 N/O Contact / N/C Contact
7	S2 N/C Contact
6	S2 N/O Contact
5	S2 N/O Contact / N/C Contact
4	S1 N/C Contact2
3	S1 N/C Contact2
2	S1 N/C Contact1
1	S1 N/C Contact1

CN3	S1_E2NC
6	NA
5	GND
4	S1 N/C Contact2
3	S1 N/C Contact1
2	S1 N/C Contact2
1	S1 N/C Contact1

CN1
6	GND
5	LED4 in S4_24V
4	LED2 in S2_24V
3	S4 N/C Contact
2	S4 N/O Contact
1	S4 N/O Contact / N/C Contact

CN4	S2/S3/S4_1NC1NO
20	GND
19	GND
18	NA
17	LED4 in S4_24V
16	NA
15	S4 N/C Contact
14	NA
13	S4 N/O Contact/ N/C Contact
12	NA
11	S4 N/O Contact
10	GND
9	GND
8	NA
7	LED2 in S2_24V
6	S3 N/C Contact
5	S2 N/C Contact
4	S3 N/O Contact/ N/C Contact
3	S2 N/O Contact/ N/C Contact
2	S3 N/O Contact
1	S2 N/O Contact

按钮类型

描述 图片

RAFIX 22 FS+ - 紧急停止按钮,灯灭,旋转复位,红色箭头1.30.273.511/0300
RAFIX 22 FS+ - 按钮,纯平透镜,圆圈,金属前环,瞬时1.30.270.021/2200
RAFIX 22 FS+ - Drucktaster nicht beleuchtbar, flache Blende,Bund rund, Frontring Metall, tastend1.30.270.021/0100
RAFIX 22 FS+ - 按钮,灯亮,纯平透镜,圆圈,金属前环,瞬时1.30.270.021/2600
RAFIX 22 FS+- 按钮,灯亮,纯平透镜,圆圈,金属前环,瞬时1.30.270.021/2300
RAFIX 22 FS+- 按钮,灯亮,纯平透镜,圆圈,金属前环,瞬时1.30.270.021/2500
RAFIX 22 FS+- 按钮,灯亮,纯平透镜,圆圈,金属前环,瞬时1.30.270.021/2400
RAFIX 22 FS+- 按钮,灯灭,纯平透镜,圆圈,金属前环,瞬时1.30.270.021/0700
RAFTX 22 FS+ - 键锁开关,圆圈1.30.255.321/0100 (黑色)1.30.255.321/0300 (红色)1.30.255.321/0400 (黄色)1.30.255.321/0500 (绿色)1.30.255.321/0600 (蓝色)1.30.255.321/0700 (灰色)1.30.255.321/0800 (银灰色)

■ 按钮 PCBA 类型（包括 PCBA/灯可选）

描述 图片

RAFIX 22 FS+—万能触点块，银接点，1 NC，1NO 1.20.126.203/0000

RAFIX 22 FS+- 紧急停止触点块，银接点，2 NC 1.20.126.604/0000

安装步骤

1. 拧开 I0 上的 4 颗 M5 螺丝，拆掉 I0。
2. 拧开 OP 背面的 6 颗 M3 螺丝。

注！掉 SPC-815 系列装置上 OP 背面的 4 颗 M3 x 16L 和 4 颗 M3 x 6L 螺丝。

拆掉 SPC-821 系列装置上 OP 背面的 6 颗 M3 x 16L 和 6 颗 M3 x 6L 螺丝。

SPC-815 M3x16L *4 PCS M3x6L *4 PCS SPC-821 M3x16L *6 PCS M3x6L *6 PCS

1. 预加工孔开孔。

1. 固定螺纹环的 RAFI 按钮组装。

2. 用 4 颗 M3 螺丝将按钮 PCBA 板固定在 OP 背面。

SPC-815/821 在 windows 10 系统运行时，使用 OS 内置的 PCT 触摸驱动。

2.5.2 安装看门狗驱动

1. 运行安装程序。当安装程序运行时，点击 “研华看门狗驱动程序安装向导” 中的 “Next >” 按钮。

1. 点击 Install 按钮继续安装研华看门狗 KMDF 驱动。

1. 在研华看门狗驱动程序对话框中点击 Restart 或 Close 按钮，完成程序安装。

1. 安装看门狗驱动程序后，开始菜单中会出现 Watchdog Service Configuration 图标。

2.5.3 安装亮度控制驱动程序

1. 运行安装程序。
2. 当安装程序运行时，点击 Next 按钮。

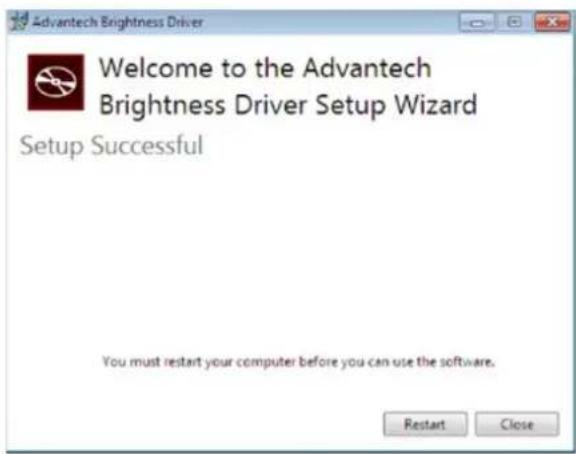

1. 单击 restart 重启，完成研华亮度视窗 KMDF 驱动程序的安装。

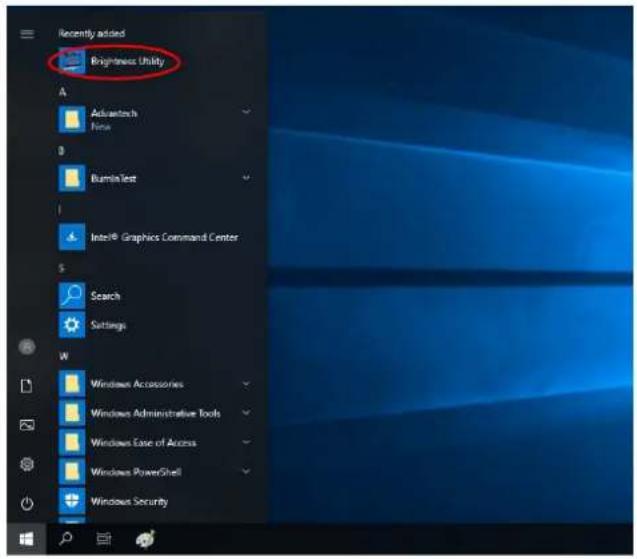

1. 安装亮度驱动程序后，开始菜单会出现 “Brightness Utility” 图标。

2.5.4 安装 EC Lmsensor 驱动程序

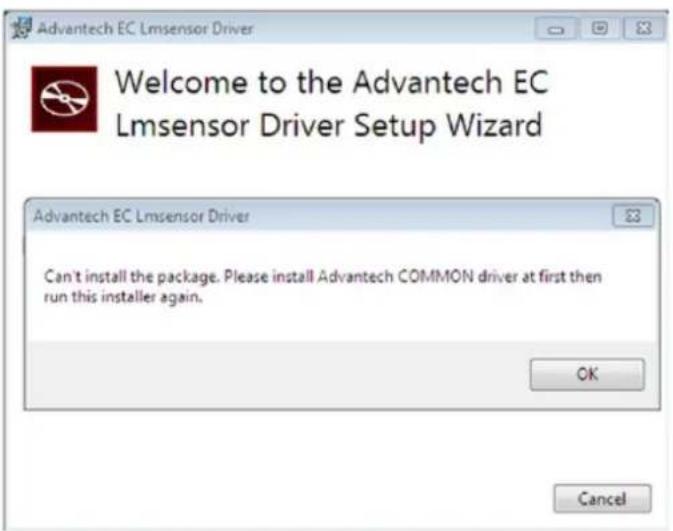

1. 运行安装程序。如果安装过程中出现以下错误，请先安装 AdvCOMMON 驱动程序。

1. 要继续安装，请点击 Install 按钮。

1. 点击 Restart 按钮重启，完成研华 Lmsensor 设备驱动程序的安装。

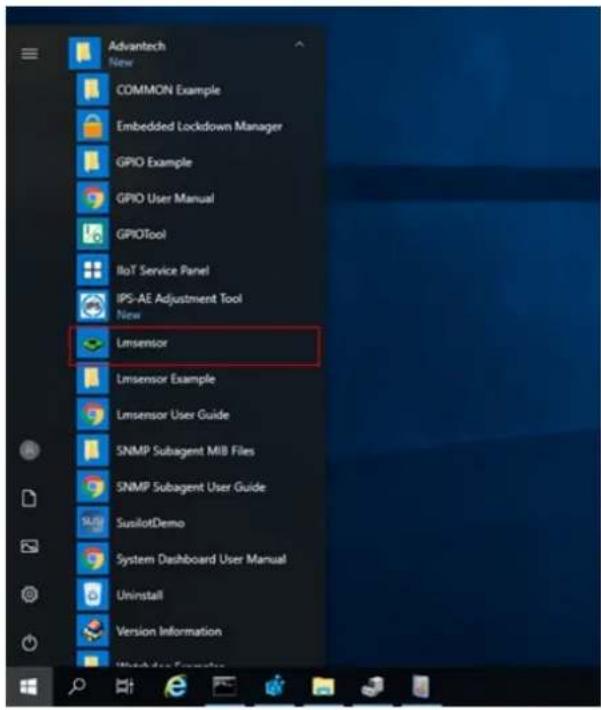

1. 安装亮度驱动程序后，开始菜单中会出现 “lmsensor Utility” 图标。

第 3 章

Win 嵌入式操作系统的特征

3.1 Windows 嵌入式操作系统的特征

SPC-800 产品支持嵌入式 Windows OS 平台。本章概述了 WES7 的重要特性（EWF、FBWF、UWF 和 HORM）。

3.2 增强型写过滤器（EWF）

EWF （增强型写过滤器）和 FBWF （基于文件的写过滤器）将所有针对受保护卷的写操作重定向到称作 “覆盖” 的 RAM 或磁盘缓存。

“覆盖”区存储对操作系统进行的更改设置，设备重启时，更改设置将清空，设备会恢复到初始状态。注意，Windows Embedded Standard 7 不支持基于磁盘的覆盖缓存。EWF 在受保护磁盘的扇区级别运行，允许用户提交更改设置，并在设备重启时保留更改设置。EWF 对于瘦客户机很有用，使设备无需存储缓存信息或接收频繁的更新信息。受 EWF 保护的系统更改设置存储在一个或多个表示时间快照的层级中。在一个特定时间段内，将更改应用到某一个镜像意味着将所有更改设置应用到操作系统。

研华提供操作 EWF 的实用程序。按照下面列出的步骤启用此功能。

1. 进入 Start Menu->All Programs->Advantech->AdvWF，点击 EWF Utility。

1. 进入 EWF 标签，点击 “Enable” 按钮。

与 EWF 在磁盘扇区级别运行不同，FBWF（基于文件的写过滤器）在受保护磁盘的文件级别运行。默认情况下，FBWF 保护整个磁盘。但是某些例外情况下的选择性写操作仅针对特定文件和文件夹。例外情况下的文件写操作在设备重启时将保留。

研华提供操作 EWF 的实用程序。按照下面列出的步骤启用此功能。

1. 进入 Start Menu->All Programs->Advantech->AdvWF，点击 FBWF Utility。

1. 点击 “Apply”。系统将自动重启，随后启用 FBWF。

附录 A

UI 操作流程

A. 1 UI 操作流程

本节介绍如何操作 HMI 实用程序 (GL_Utility)，您可以从研华 SPC-821/815 产品支持门户网站下载该实用程序 http://support.advantech.com。请参考以下流程：

1. 在面板右下角有 2 个功能按钮，代表 “intelligent” 键，代表 “home” 键。同时可以在下表中找到状态指示灯：

表 A. 1: 状态指示灯

指示灯 状态

蓝色 打开

橙色 备用

灯灭 关闭

1. 短按 Home 键 ->

Home - 返回桌面 （默认设置）

Home - 执行 Home-key App （在设置页设置）

Home - 长按禁用 / 启用触摸功能

注！当触摸功能被禁用时，在屏幕右下角可以看到一条信息。

4. 短按 Intelligent 键 ->

Intelligent - 研华智能实用程序

A. 快速启动 ->

- 按 “+” 添加快捷方式。

- 长按图标 “ 右击 ”，直到右上角出现 “X” 标志后删除。

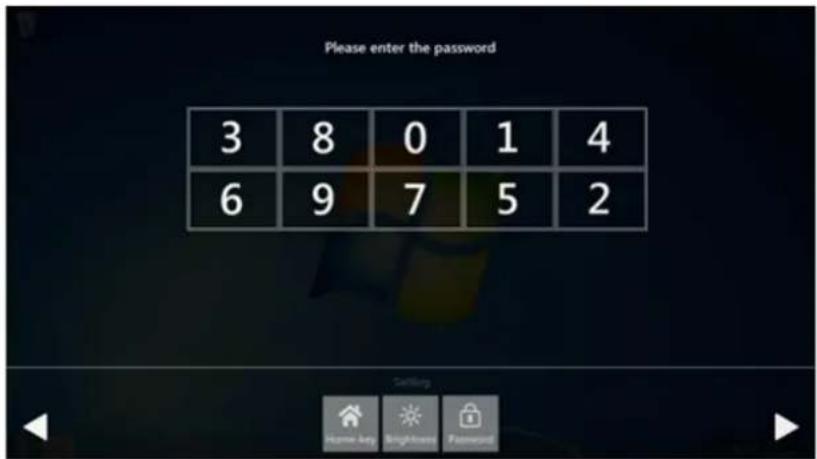

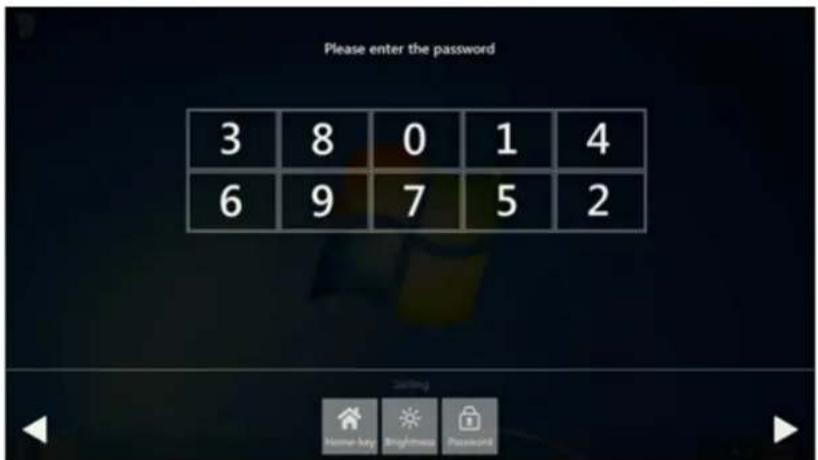

第一次登录时，权限确认的默认确认密码为 “1234”，不激活输入命令。

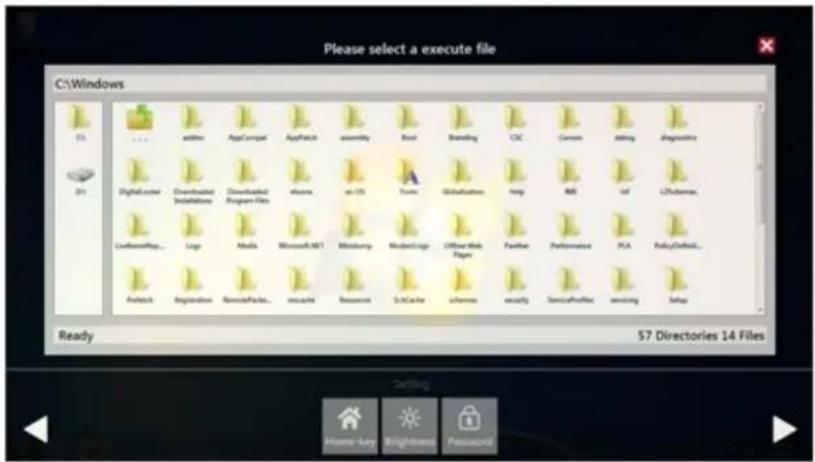

- 设置 - 主页键：选择执行文件，设置为 “Home-key” App，默认路径为 “desktop”。

- 设置 - 亮度：亮度控制从 1 到 8。

注！如果使用其它亮度设置工具如 iManager，不要把亮度调整到 10% 以下，以免出现黑屏。

- 设置 - 密码：更改密码功能。

注！如以下定义所示，SPC-815/821 还为客户 Apps/SW 应用配置提供按钮打开代码。代码用通用键盘输入。

表 A. 2: 按钮代码定义

短按 长按
I 键 (图标)
	Ctrl+Shift+Alt+I Ctrl+Shift+Alt+U
II 键 (图标)
	Ctrl+Shift+Alt+H Ctrl+Shift+Alt+L

www.advantech.com.cn

使用前请检查核实产品的规格。本手册仅作为参考。

产品规格如有变更，恕不另行通知。

未经研华公司书面许可，本手册中的所有内容不得通过任何途径以任何形式复制、翻印、翻译或者传输。

所有的产品品牌或产品型号均为公司之注册商标。

© 研华公司 2020
