用户手册 CF563W2 Khind

Important / 重要 / Mustahak

PENTING: MEMASANG BILAH KIPAS HANYA SETELAH KIPAS SILING DIPASANG PADA PENYANGKUK.

为避免导致用户受伤或财物损坏的可能性，请遵守以下所述的所有指示。

警告	错误操作产品造成的情形,若不避免可能导致用户死亡或严重受伤。
注意	此符号警告可能导致受伤或财物损坏。
	此符号表示有关行为是强制性的。
	此符号表示有关行为是被禁止的。

警告

(a) 吊扇必须挂在离地面2.5公尺以上的高度，而扇叶必须离开墙壁1公尺以上。

避免安装在圆顶天花板。

(b) 确定将吊管锁紧至马达轴。(螺钉扭紧转距是800\~1000N·cm)。若吊扇掉落会导致受伤。

(c) 开口锁必须插入螺钉然後折弯。若吊扇掉落会导致受伤。

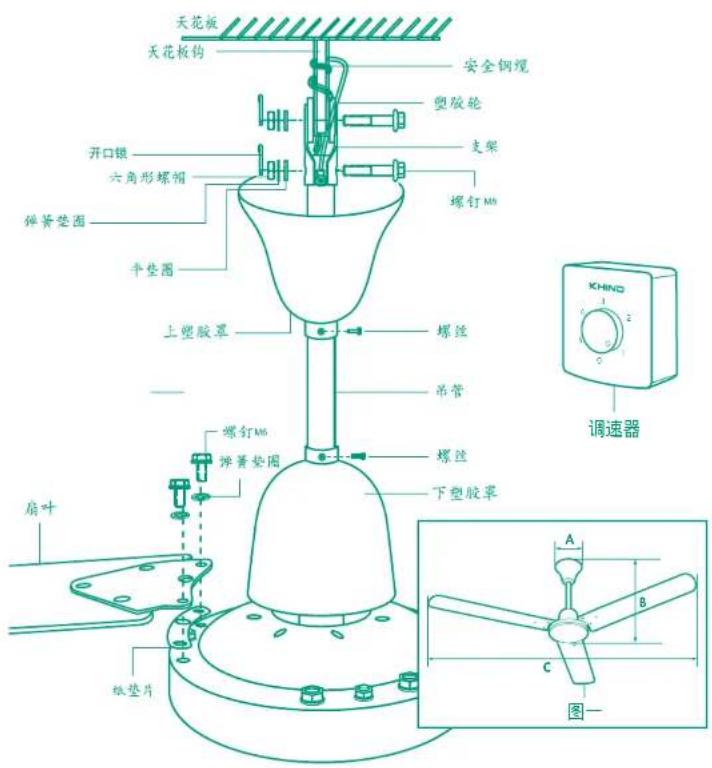

零件名称

规格

型号	电压	功率	瞬时数量	瞬时尺寸	每分钟转速	净重量	产品尺寸
CFS63W2 220-240V~50Hz 90W			3	56英寸	Max: 790rpm	5.8公斤	A:146.5毫米B:445毫米C:1400毫米(看图一)

若以上的规格有任何更改，恕无另行通知。

①

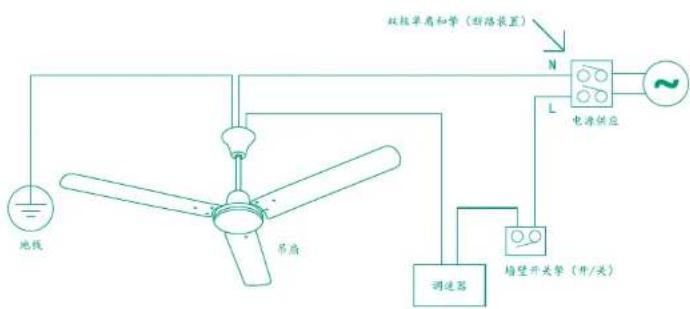

连接电源

安装后请检查

为了安全起见,请检查下列各项零件装配。

(a)风扇已锁紧于天花板钩。
(b) 安全钢缆已妥善安装及绑紧。
(c) 电线已妥善安装及连接电源。
(d) 确保所有塑胶盖的螺丝已锁紧。
(e)风扇叶的螺丝已锁紧。
(1) 开口锁及螺丝帽已锁紧。

①4

最后确认

使用卷尺测量距离。

请调整所有扇叶，使天花板至扇叶末端L的距离相等(1毫米公差)。

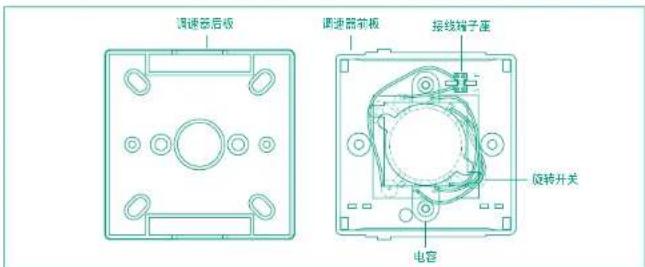

调速器使用方法

(1) 将调速器底板锁在墙壁.
(2) 按照接线图把电线接好。将前盖装上后并锁紧螺丝。

1

注意

(a) 此电器必须接驳地线.
(b) 为了安全起见及更好的效果,请用 KHIND 供应的吊管.
(c)为了安全起见，风扇安装必须远离地面超过25公尺（8、3尺）及距离墙壁1公尺。
(d) 替换悬挂组合的部件应由维修中心，所授权的维修中心或拥有同等技术的人士进行。
(e) 此电路必须拥有一个至少有3mm分开距离的开关制.
(1) 安全钢缆必须能承受吊扇的10倍重量.
(9) 在拆卸任何装配进行清洁工作时,请将电源切断.
(n) 请勿试图维修风扇,请将维修工作委托给特许专业维修人员.
(i) 请勿在易燃或潮湿的环境使用，
(1) 电线内的主线依据以颜色作下列的区分:青/黄-地线,蓝色-中性线(N),棕色-火线(L).
(k) 如果电源线有任何问题，请交给授权维修商或胜任的技术员修理，避免不必要得风险。
(1) 本产品不供以下人群(包括儿童)使用:生理,感官,精神方面有缺陷,或缺乏经验和知识的人群。除非有专人监督指导,确保他们的安全。 请监督儿童,确保他们不要玩本产品。

警告
[C228]	不要在高温和高湿度下使用这些电器。

(cm) 管 吊管长度大于30.0 mm应使用由制造商提供的吊管同规（拥有相同规格的材料）并附备标记，并附备标记，安装指南及安装好的安全钢缆。
(c)n)此吊,如此吊扇有异常摆动,请立即停止使用吊扇并联系维修中心,所授权的维修中心或拥有同心或拥有同等技术的人士。

照料及保养

(a) 保持风扇的清洁。
(b) 确保在干燥的地方使用.
(c) 在组装及维修时切勿屈摺扇叶.
(d) 请使用干布,并用普通肥皂及水清洁风扇,然后抹干.切勿使用溶剂液如汽油或石油.
(e) 此风扇必须进行至少一年一次悬挂组合的螺栓与吊管的磨损检查。

101

装配指示

(a) 把电线分别连接接线器,棕色线为'L'及蓝色线为'N'.把已装备好塑胶轮的风扇用螺丝帽及开口销把吊管锁紧.后用螺丝将三片扇叶锁紧,最后将风扇电线与提供电源的地方连接.

注意：在超额供应电压第11排版等级条件下参与符合电源接线规则风扇与电线的连接点设计必须具备可完全断开所有电源接触点。

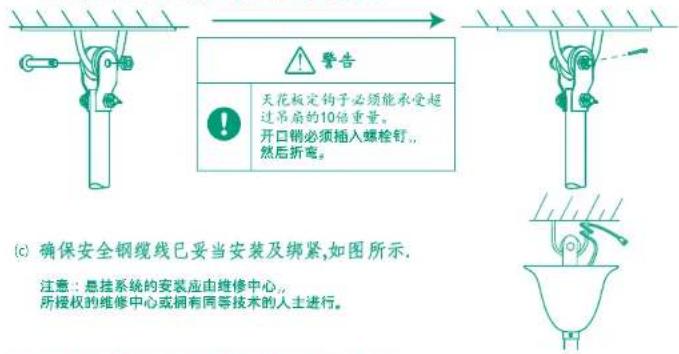

安全钢缆线之安装方法

(b) 从零件组取出螺栓和六角螺母组装，将组装好的吊扇挂接于天花板钩，再调整平行螺丝和支架孔把螺丝紧紧锁定。

(e) 把上塑胶罩推上遮盖主钩,再把螺丝锁紧,如图.

(f) 如图所示, 确保安装下塑胶罩与马达必须有5mm的距离。

步骤二：将扇叶支架的孔对准马达，用从马达上取下取下的螺丝及垫圈将支架锁紧。

重点：当马达已安装好在天花板钩上，才可以安装扇叶。装扇叶。

如图所示切勿安装扇叶在该位置。这会导致没有气流。若扇叶掉落会导致受伤。
