XQB55-6551T - 洗衣机 Xinle - 免费用户手册

产品类型	全自动波轮洗衣机
型号	XQB55-6551T
品牌	Xinle
洗涤容量	5.5 kg
外形尺寸（宽×深×高）	520 mm × 535 mm × 900 mm
净重	30 kg
电源	220 V / 50 Hz
额定功率	300 W
洗涤程序	标准、快速、轻柔、浸泡、单脱等
水位调节	多档可调
安全童锁	支持
自动保护	防溢水、不平衡检测、过热保护
内筒材质	不锈钢
箱体材质	高强度塑料
排水方式	下排水
进水管长度	1.2 m
排水管长度	1.5 m
能效等级	3级
工作噪音	≤65 dB
附件	进水管、排水管、说明书

常见问题 - XQB55-6551T Xinle

如何安装洗衣机？

请将洗衣机放置在平稳、坚硬的地面上，连接进水管和排水管，插入电源插座。详细步骤请参考用户手册。

洗衣机不启动怎么办？

检查电源是否接通，门是否关好，水龙头是否打开。若仍不启动，请联系售后服务。

如何清洁洗衣机内筒？

定期使用专用清洁剂或白醋进行筒清洁，选择筒清洁程序运行一次。

洗涤过程中出现异常噪音？

检查衣物是否均匀分布，是否有硬币等异物。若噪音持续，可能是电机或轴承问题，需维修。

如何设置预约洗涤？

选择洗涤程序后，按预约键设定所需延时时间，然后启动。

排水管堵塞如何清理？

关闭电源和水源，拧下排水管接头，清理管内异物。注意：疏通后重新连接牢固。

洗衣机显示错误代码E4？

E4通常表示进水超时，检查水压是否过低或进水阀滤网堵塞。

如何开启儿童锁？

长按童锁键3秒，蜂鸣声后锁定。再次长按解锁。

洗衣机漏水怎么办？

检查进水管和排水管连接是否松动，排水管是否破损。若内部漏水，请停止使用并报修。

保修期是多久？

整机保修一年，主要部件（电机、电脑板等）保修三年。具体以保修卡为准。

用户手册 XQB55-6551T Xinle

承蒙选购新乐牌洗衣机，谨此致谢！
- 使用前请详细阅读本说明书，以便正确使用，确保安全。
- 阅后，请妥善保存，以备参考之用。

全自动洗衣机 使用说明书

使用标准 GB4706.1-2005, GB708.BB-2000, 4706.26-2000, 12021.4-2004 GB48B3GB-20038-20025GB-2008-2004

宁波新乐电器有限公司

地址：浙江省宁波市鄞车路661号 邮编：315012
电话：[phone] 87464293 87463031

售后服务

1. 家用脱水机、洗衣机单、双桶、全自动：自购买之日起，整机包修一年，主要零件包修三年。
2. 凡属下列情况之一者，不属“三包”范围，可以行收费处理：
   2.1. 消费者购买后，因运输、安装、使用、维护、保管不当造成损坏的。如：
   运输：野蛮装卸、机子横放、捆扎过紧、货物挤压、踩踏、跌落碰撞等造成损坏的。
   安装：电源无可靠接地、电源插座接触不良，排水口下水道堵塞、进（排）水管裁剪、水压水量小、接口漏水等。
   使用：未仔细阅读使用说明书；旋钮方向拨反；从洗涤物中未将钥匙、扣针、硬币、牙签等细小硬质杂物取出；使用完毕，未拔出电源插头，未关闭水龙头，洗非织布类衣物等造成损坏的。
   维护：使用后未将机体擦净晾干；未将洗涤桶、脱水桶内的沉积物冲洗掉；未清理过滤网(袋)内的纸渣和波轮部的纸渣线头等造成损坏的。
   保管：洗衣机放置在太阳光直接照射或雨淋、潮湿、靠近火源、热源等地方，导致机子褪色、变形、龟裂、生锈、漏电、燃烧等；用汽油等挥发性溶剂清洗或接触洗衣机；被老鼠咬破；撞击、划伤、自然老化、锈蚀等造成损坏的。
3. 1. 公共集体使用或商业服务及营业性等使用造成损坏的，如：企事业单位、部队、商场、学校、医院、诊所、旅馆、招待所、餐饮业、美容理发店、洗浴洗衣类（中心、房、店）等等。
      2.3. 无有效购机发票的。
      2.4. 非承担包修维修者拆动造成损坏的。
      2.5. 保修单及购机发票中的产品型号与修理产品型号不符或涂改的。
      2.6. 因不可抗拒力造成损坏的。
      2.7.商场降价出售的处理品。
      2.8.超出安全库存年限而出售的（清仓产品、抵债产品、回收产品等）。

保修单

沿虚线剪下

新乐牌破洗衣机保修单

用户姓名			地址				发票号码
购机日期	破购机商店			型				号
维修部地址		电话					机器编号
维修日期		维修内容、保修单位盖章有效						修理员
年 月破日

用户事 1. 用户购机后，商家会告知您当地服务部的联系方法，请您在保修单上把有关内容填写完整，在一个月内到购机商家盖章后才有效，并与购机发票一起妥善保管好。

注 项 2. 本公司在各大城市设有业务管理部，用户如需咨询、维修服务或购买配件等，可与本公司用户服务部联系，电话：8008574139 0574-87464293

★本产品如有变动以物为准

主要技术参数

型号 参数名称	XQB45-6202A	XQB45-6209G	XQB50-6572T XQB50-6531T	XQB50-6057 XQB50-6057A	XQB50-6579T
额定电压 额定频率/	220V~150Hz
进水压力	0.03MPa~0.6MPa
额定洗涤容量	4.5kg		5.0kg
额定流水容量	4.5kg		5.0kg
额定洗涤功率	360W		380W
额定脱水功率	270W		300W
额定工作状态下洗涤/噪声收水	69dB(A)计权
能效等级	3级		3级	2级	2级
耗电量(kJ/ozle)	0.09		0.11	0.08	0.084
用水量(元/ozle)	119		133	11B	11B
洗净比	0.80		0.80	0.81	0.80
整机重量	28kg	25.5kg	31kg	28/31kg	28kg
外形尺寸 (××)(mm)	500x520x881		530x550x946

型号 参数名称	XQB55-6551T	XQB55-6539	XQB55-6051	XQB60-6552	XQB60-6559T
额定电压/额定频率	220V~/50Hz
进水压力	0.03MPa~0.6MPa
额定洗涤容量	5.5kg			6.0kg
额定脱水容量	5.5kg			6.0kg
额定洗涤功率	380W			380W
额定脱水功率	300W			300W
额定工作状态下洗涤/噪声脱水	69dB(A)计权
能效等级	3级	2级			3级
耗电量(kWh/cycle)	0.12	0.092	0.09	0.10	0.13
用水量(L/ycle)	146	131	131	142	159
洗净比	0.80	0.81	0.81	0.80	0.80
整机重量	31kg	28kg	28kg	31kg	28kg
外形尺寸 (××)(mm)	长宽高 530x550x946

目录

部件名称 1

安全及注意事项 2

安装与调整指南 4

洗衣前须知 5

洗衣前操作指南 5

操作面板说明 6

操作前须知 6

程序/功能操作指南 7

异常/故障确认与处理方法 9

清洁与维护操作指南 10

主要技术参数 11

售后服务 12

保修单 12

电气原理 封底

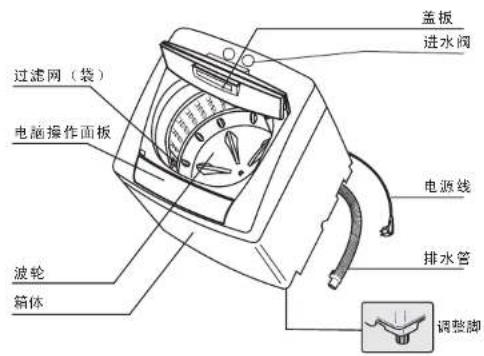

部件名称

盖板 进水阀 过滤网（袋） 电脑操作面板 电源线 波轮 箱体 排水管 调整脚

装箱单

名称	数量	名称	数量
全自动洗衣机	1台	封底板	1块
进水管(含接头)	1件	产品合格证	1份
外排水管	1件	使用说明书	1本
自攻螺钉	1枚	保修单 见12页	1份
注意:本说明书仅适用于本公司生产的全自动洗衣机;请用户在使用本洗衣机前,根据际购买的机型阅读本说明书的相关内容。

清洁与维护操作指南

进水口的清洁

● 对洗衣机正确的清洁与维护可以延长洗衣机的使用寿命。

使用时间较长后，进水口滤网可能被积垢堵塞，请按如下操作方法清洁：

1:关闭水龙头。	2:打开电源开关。	3:按启动/暂停键。注意请几分钟后关闭电源	4:取下进水管接头。注意不要振动退水管。	5:清洁进水阀过滤网。注意可移过滤网都下清洗

过滤网(袋)的清洁

因不同的机型配置的过滤网（袋）有所不同，请您按照所购买机型际配有的过滤网（袋），选择对应的清洁方，具体操作方法（如下）：

A型

1: 住 过滤袋架向上拉。

2: 将过滤袋反向拉出并用水清洗干净。

将过滤袋架向插灌。槽内：

B型

1：按住过滤网的扣子往外拔。

2：将过滤网打开并用水清洗干净

3：将过滤网向插入槽内。

洗衣机维护

1. 洗衣完毕，必须关闭自来水龙头（如果有需要，可卸下进水管）。
2. 请勿在洗衣机桶内存水太久，立即将水排净。
3. 必须把电源插头拔下后保养。
4. 挂好电源线和排水管
5. 用干净的软布将洗衣机桶内水珠与污渍擦干净，将盖板打开约1小时后，再盖上盖板。
6. 用干净的软布将表面水渍与污渍拭去。注意不要用清洁剂，挥发剂等化学药品，以免损毁表面。

异常/故障确认与处理方法

注意：洗衣机显示如下信息时并伴随有报警蜂鸣声：若10分钟后无人处理，洗衣机自动切断电源，以下情况有时不足故障，在委托维修前，请再次确认，如属故障，请与各地维修部或本公司销售维修服务部联系，切勿擅自拆卸修理。表示指示灯闪烁表示指示灯常亮

显示信息	异常可能原因	异常处理方法	故障可能原因	故障检修
	水量大小水龙头未打开进水阀过滤网堵塞	增大水量,开合盖板打开水龙头,开合盖板清除堵塞,开合盖板	电脑板故障进水阀故障导线组件未接通	专业人员维修
	水位高于警戒水位	程序自动调整与恢复	电脑板故障水位传感器故障
	运行中水位低至复位水位	/	排水阀故障牵引器一直通电
	预约功能开启后盖板开着脱水时,盖板开着	合上盖板	安全开关故障导线组件未接通
	洗衣机放置不平衣物偏置,脱水不平衡	放置平稳,开合盖板打开盖板,均匀放置衣物,合上盖板	/
	排水管出水口过高/未放下排水管被冻结/堵塞排水管被弯折/压扁/扭结	放低/放下排水管,开合盖板化冰/清除堵塞,开合盖板放顺畅该,开合盖板排水管	电脑板故障排水阀故障牵引器故障导线组件未接通
	水位自检不在零水位	/	水位传感器故障
	洗衣结束后30秒电源不能自动关闭	人工断电	/

常见非故障现象

现象	可能原因或解释
洗涤/漂洗中途停顿	水位传感器在检测水位,属正常现象
洗涤/漂洗中途进水	水位传感器检测到水位下降后,自动补水,属正常现象
洗涤/漂洗结束后停顿	排水延时,属正常现象
脱水时,脱水桶时停时转	程序设计的间歇脱水,属正常现象
脱水结束,听到水流声	平衡环内平衡液的流动声,属正常现象
操作面板局部发热	记忆电路电子部件发热,属正常现象
中途停电,来电后不运转	已断电,需重新开启电源,设置程序
脱水撞桶后进水漂洗	脱水不平衡自动调整,属正常现象
按键操作不起作用	按键用力太小程序设置的按键制约

安全及注意事项

为有效防止产品给使用者带来不必要的人身危害及财产损失，请在使用前务必查阅并遵守以下安全及注意事项

符号含义说明

安全用电标志	带有此标志的内容表示使用时请注意用电安全。
警示标志	带有此标志的内容,关系到产品的安全和使用者的人身安全,必须按要求严格执行,否则,可能会造成产品的损坏,影响产品的使用寿命,严重时,可能危及使用者的人身安全。
禁止标志	凡带有该标志的内容,是必须绝对禁止的操作行为,否则,可能会造成产品的损坏或危及使用者的人身安全。

安全及注意事项

1.本机选用三芯电源线,使用时配6A(10A)两极带接地插头,10A两极带接地插座。

2.洗衣机接地线直接安装在插头上,不允许擅自更改插头。[CdeY]

3.如室内插座无接地,必须请专业技术人员安装,妥善引出接地。

4.绝不能将接地线接在煤气管、自来水管、有线电视线或避雷针的接地线上。

5.接地线标称截面不得小于0.75mm。

6.本机电源线为Y型连接,如果电源线损坏或电源插头损坏,松动时,需更换电源线。为避免危险,必须由制造厂或维修部或类似专职人员来更换,用户不得擅自拆卸。

7.请按铭牌上标注的额定电压,额定频率使用本机。

请勿用湿手插入或拔出插头,以免触电。	请勿由线端拔取插头,以免损坏电源线,发生触电、短踏和引起火灾。	不要使电源线过分弯曲、过度拉伸、扭转、捆扎或改造、受重物重压、夹入。
不要与其它电器合用一个插座。	电源插头的插片要保持清洁,若沾有灰尘,请仔细用干布擦拭掉。	当洗衣机与冷水水龙头连接时,请务必按指示标识正确连接洗衣机的进水管。

(1) AD = BD = 1

安全及注意事项

		A]
必须确保水龙头与进水管接头的连接正确可靠,请勿经常插拔进水管。	请勿用力扭转或拉绳排水管。	洗涤时为了不影响过滤效果,请定期清洗洗衣机桶内的过滤网(袋)。
切勿自行修理、分解、改装。	洗衣机工作时,请勿让儿童接近以免发生意外。	为保证电气安全和部件不锈蚀,请不要把洗衣机放置在潮湿的地方。
不要住拎手外的其它部分(如面框)来搬运洗衣机,以免受伤或毁坏洗衣机。	请勿直接用水冲洗洗衣机,以免水流入电器部件内发生不安全事故。	请勿使洗衣机靠近火源和热源或在在其放热器具或重的物品。
勿让洗衣机直接受阳光照射或雨淋。	洗衣机工作时请勿将手放入桶内。	当赤脚或手脚有水时,请勿触及和使用本洗衣机。
雨衣、自行车车罩、羽绒制品等防水性或易浮起的洗涤物不能放入洗衣机内进行洗涤。	沾有化学试剂或染有挥发性物质(汽油,烯料等)的衣服,不能放进洗衣机内洗涤。	当煤气、易燃气体泄露时,不要插拔洗衣机电源插头:切勿靠近洗衣机使用可燃性化学制品。

程序/功能操作指南
轻柔程序的操作

1. 按下电源开关。(40分钟内不按任何键,未混合动断开)	2. 按程序键至轻柔指示灯亮。	3. 按水位键至所需的水位指示灯亮。	4. 按下启动/暂停键。

1. 洗衣结束后蜂鸣提示，30秒后电源自动断电。

自编程序的操作
自编程程序：用户根据自己的需要对选定的程序进行洗涤，漂洗，脱水进行设定。

1. 按下电源开关(10台室内不包含4座,必须自动开启)	2. 按程序键至所需的程序指示灯亮。	3. 按水位键至所需的水位指示灯亮。	4. 按过程键至所需的过程指示灯亮。	5. 按下启动/暂停键。
注意:进行自编程序操作时,必须进行步骤4的操作。

注意：进行自编程序操作时，必须进行步骤4的操作。
6. 洗衣结束后蜂鸣提示，30秒后电源自动断电。

预约功能的操作
预约，是指洗衣机从设定到开始洗涤的时间。用户可分别选择3小时、6小时、12小时或24小时后开始洗衣。

1.按下电源开关,按钮不设置电源,电源的指示灯亮。	2.按程序键至所需的程序指示灯亮。	3.按水位键至所需的水位指示灯亮。	4.按过程键至所需的过程指示灯亮。	5.按预约键至所需的预约时间指示灯亮。	6.按下启动/暂停键。

注意：进行预约程序操作时，步骤2，3，4可任意组合操作。
7. 预约开始。
8.预约结束后开始洗衣。
9. 洗衣结束后蜂鸣提示，30秒后电源自动断电。

程序/功能操作指南

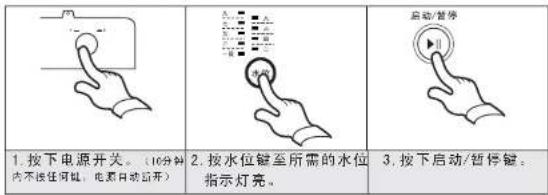

标准程序的操作

1. 按下电源开关。(10分钟内不按任何键, 电源自动启开) 2. 按水位键至所需的水位指示灯亮。 3. 按下启动/暂停键:

1. 洗衣结束后蜂鸣提示，30秒后电源自动断电。

快洗程序的操作

1. 按下电源开关。（按分钟内不按选择键，电源自动调节） 2. 按程序键至快洗指示灯亮。 3. 按水位键至所需的水位指示灯亮。 4. 按下启动/暂停键。

1. 洗衣结束后蜂鸣提示，30秒后电源自动断电。

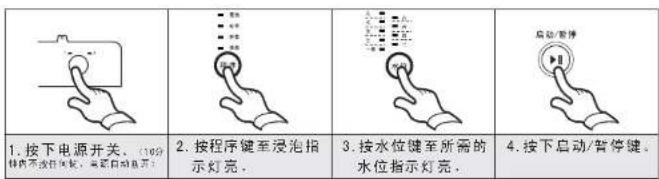

浸泡程序的操作

1. 按下电源开关。（10分钟内不改作可能，与某自动开启） 2. 按程序键至浸泡指示灯亮。 3. 按水位键至所需的水位指示灯亮。 4. 按下启动/暂停键。

1. 洗衣结束后蜂鸣提示，30秒后电源自动断电。

安装与调整指南

关于封底板安装

1. 将洗衣机轻轻向前/后放倒在柔软的物体上如布，地毯等）。
2. 把封底板从洗衣机底座槽内推入到底。
3. 用自攻螺钉把封底板固定在箱休底座上（底座前部中间有一小孔），然后轻轻扶起洗衣机。

关于洗衣机放置

1. 放置本机，如果地面不水平，用调整脚调整至整机平稳，脱水桶边缘与箱壁（左与右、前与后）距离相等（见）。
2. 机体离开 壁5cm以上
   注意：严禁在高台边上放置使用，以免造成机。放置在地毯上时，地毯不能堵塞底部通风口。

关于外排水管安装

将外排水管完全插入排水口，并用弹簧卡圈在靠近排水口接头处固定。

注意：1.请勿将排水管密封固定在下水道中，避免在密封状态下，排水管内无法进入空
气，反而引起排水不畅或不排水。
2. 若需加长排水管，长度不能超过3m，否则会影响排水时间。
3. 排水管放置高度不能高于底平面15cm.

关于进水管安装

连接座 紧间接钉 铅紧螺编 快速接头 滑套	 快速接头
.进水管接头由连接座和快速接 头两部分组成。	2. 安装时,按下快速接头滑套, 用力拔出连接座。	3. 将连接座A、B二部旋松至5mm (约3圈)或直接脱离。
注意：1.普通水龙头出水口长度大于 10 mm ,外径应在 24 mm 以下。 2. 如果使用了合适的专用水龙头,则无需安装连接座。 3. 水龙头出水口端部外角应为圆角,表面应光滑。 4. 如水龙头口不平,请先用锉刀锉平。 5. 如水龙头外径大大,取下A部衬圈。

安装与调整指南

4.旋松A部四个螺钉,将A部水平套在水龙头口上并用力向上推,使橡胶垫圈紧压在水龙头口上,然后逐个将螺钉均匀旋紧。	5.将B部旋紧,使橡胶垫圈紧压在水龙头口上密封确保不漏水。
6.结合:按下快速连接头上的滑套(必须露出4个小圆球),将其插入连接座并向上推,放开滑套直至与连接座持平。脱离:先关闭自来水龙头,向下推滑套,拔出快速接头。	7.将进水管的另一端紧固螺帽旋在洗衣机进水阀接头上(内有橡胶密封圈)。注意:旋紧固螺帽时用力须均匀,且不能扭动水管以防进水管弯头断裂。
8.打开水龙头,如快迎接头不良漏水,请检查:a.连接座B部锁紧螺帽是否拧紧?b.连接座A、B部旋松分离是否小于5mm,使连接座内橡胶垫圈和水龙头口没有到位而无法密封?c.自来水龙头口平面是否平整?d.连接座四个螺钉是否均匀旋紧?e.连接座是否倾斜套在自来水龙头上,使橡胶垫圈无法和水龙头密封?

洗衣前须知

• 洗衣机的洗涤，脱水容量是指一次可洗，脱干燥状态标准洗涤物（按标准GB/T4288附录中规定的洗涤物）的最大重量。
  ● 布质的厚度，大小,种类不同，会影响际洗涤容量，1次洗涤以放入适量洗涤物，洗涤过程中洗涤物能正常转为宜。
  ● 洗衣时务必将硬币、钥匙等硬物取出，拉链拉上，纽扣扣好，以免损坏衣物和桶体。
• 易掉色和粘有油污的衣物务必与其它衣物分开清洗。
• 洗有绒毛和精致的衣物时，请用尼龙网包裹后洗涤。

洗衣前操作指南

1. 接好进水管，打开水龙头；放雨水管。
2. 确认电源有可靠的接地后，将电源插头插入插座
3. 检查衣物是否适合洗衣机洗涤。
4. 将衣物放入洗衣机。
5. 关上洗衣机盖板

操作面板说明（此 仅做示意，具体功能按洗衣机标贴显示）

预约

水位

程序

过程

启动/暂停

电源

预约	预约键:根据你需要选择合适的预约时间(3、6、12、24小时)
水位	水位键:根据衣物或程序选择合适的水位(一~九段)
程序	浸泡:先将衣物浸洗30分钟,然后再进行标准全过程洗涤,有效加强洗涤效果。标准:开机默认程序,洗涤、漂洗、脱水指示灯亮。轻柔:适合洗涤丝织品或内衣。快洗:适合快速洗涤少量衣物。
过程	洗涤:该指示灯亮表示该次程序中含有洗涤过程。漂洗:该指示灯亮表示该次程序中含有漂洗过程。脱水:该指示灯亮表示该次程序中含有脱水过程。
启动货物	启动/暂停键:接通电源后,按下此键,选择的洗衣程序开始运行/停止;再次按下此键,选择的洗衣程序开始停止/运行。
电源	电源键:插上插座,按下此键,接通电源,再次按下此键,关闭电源。注意:接通电源后,若10分钟内不按任何键,则自动关闭电源。

操作前须知

● 出现异常时，显示异常现象信息见第9页。
- 在洗衣时根据洗衣量选择相应水位，不同的洗衣程序，可选水位不同。
- 一旦按了启动/暂停键（洗衣程序运行后），被设定的程序就无法改变，需更换新的洗衣程序时，请按启动/暂停键暂停程序后设定。
- 指示灯闪烁表示程序正在进行，指示灯亮表示选定了此程序。
- 按键制约说明：

1. 蜂鸣时、洗衣结束时，除电源开关按钮外其余按键均不起作用。
2. 暂停时，预约链不起作用。
3. 洗涤、漂洗进行时，预约键、程序键、过程键均不起作用：
   脱水进行时、预约进行时除电源开关按钮、启动/暂停键外其它键均不起作用。

- 为避免电机温度过高而可能引起热保护器的动作，影响你的正常使用。连续洗衣请不要超过3个周期。

注意：热保护器工作时，电机将不运转，等待电机温度下降后恢复正常工作。
